Котел отопления автоматический – как выбрать автоматический прибор длительного горения

Ниже в таблице приведены некоторые технические характеристики автоматического котла «Барин»:

Более детально об устройстве, работе, достоинствах и недостатках автоматического отопительного котла на угле «Барин» вы сможете узнать из специального обзора на нашем сайте kotlydlyadoma.ru, посвященного этой модели.

Угольные котлы «Карборобот» выпускаются в двух модификациях: Classic и Classic Bio. Первый предназначен для сжигания исключительно бурого угля, а во втором возможно также использование различной биомассы, такой как щепа, пеллеты, лузга.

Конструктивно этот агрегат представляет из себя основной корпус с топкой и теплообменником, поверх которого закреплен топливный бункер. Внутри, стальной корпус разделен на две части перегородкой, в которой имеется отверстие, через которое раскаленные газы из передней части попадают в заднюю.

Во втором отсеке, расположенном позади первого находится трубчатый теплообменник. Проходя через него, дымовые газы отдают свою энергию теплоносителю и затем выводятся в атмосферу.

Всем процессом работы котла управляет электроника посредством нескольких двигателей. По ее команде шаговый двигатель поворачивает колосниковый барабан сбрасывая прогоревшее топливо в зольник и подавая новую порцию из бункера. Двигатель дымососа создает принудительную тягу, направляя раскаленные газы в дымоход через теплообменник.

В одном из недавних обзоров на нашем сайте мы рассматривали российский угольный котел «Прометей» с автоматической подачей, который как две капли воды похож на «Карборобот» как по внутреннему устройству, так и внешне.

В таблице ниже представлены технические характеристики бытовых котлов «Карборобот» Classic:

www.teplo-ltd.ru

Автоматические угольные котлы, угольная котельная, отзывы

Угольные котлы относят к разряду твердотопливных. С их помощью можно обогревать дом углём или дровами. При этом современные модели устройств могут работать в автоматическом режиме. Автоматический угольный котёл самостоятельно контролирует процесс работы и обеспечивает эффективность сжигания топлива. Обычный котёл на угле работает без автоматики и даёт меньший КПД. Как устроены угольные котлы, и какие дополнительные устройства помогают им работать в автоматическом режиме?

Угольные котлы: принцип работы

Угольная печь или котёл предназначены для получения тепла сжиганием твёрдого топлива. Это тепло и расходуется на обогреве теплоносителя (воды или другого жидкого антифриза), который в дальнейшем поступает в трубы отопления. Обогрев углём отличается наибольшей теплоёмкостью среди других твёрдых энергоносителей (дрова, пеллеты). Его используют для сезонного отопления частных домов, а также для работы котельных, которые обогревают несколько помещений. Современная котельная для отопления жилого района чаще использует природный газ. Отопление углём популярно в небольших котельных, которые обогревают несколько домов, гаражей, мастерских или других помещений.

Примечание: При сжигании угля образуются угарные газы, температура которых варьируется около 1300ºC. Эффективность (КПД) работы классического угольного котла составляет всего 70%. Значительная часть тепловой энергии теряется из-за неполного сгорания газов. В усовершенствованных моделях котлов для отопления углём КПД работы — выше — 80 и 90%. В них топливо сгорает более эффективно с меньшим количеством дыма и сажи. Такие котлы получили название пиролизных.

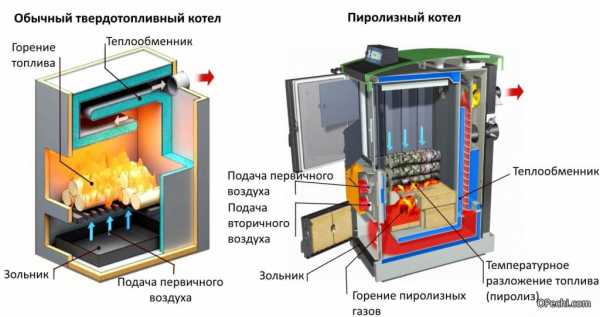

Пиролизные котлы

В пиролизном агрегате — две камеры сгорания. В первой — горит уголь и образуются угарные газы, а во второй — сгорают сами газы (они «дожигаются», то есть содержащиеся в них несгоревшие частички окисляются и выделяют тепло). При этом дым на выходе из устройства не образуется. Таким образом, повышается КПД обогрева углём, обеспечивается полнота его сгорания и уменьшается его расход (а значит — затраты на отопление). В пиролизных котлах эффективность расхода энергоносителя составляет 90-92%. При этом они требовательны к влажности топлива (до 30%).

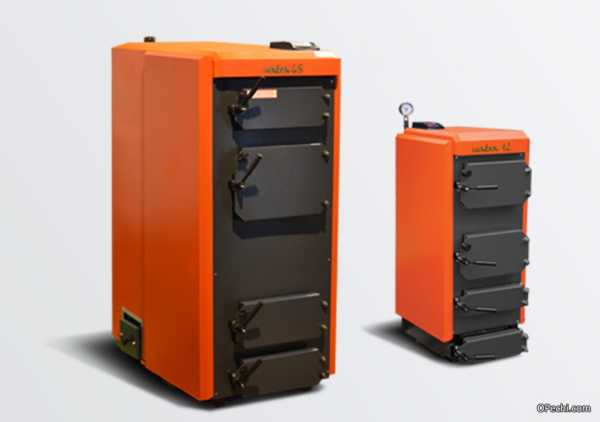

Котлы длительного горения

Кроме пиролизный устройств, для отопления углём используют котлы длительного горения. Их эффективность работы меньше пиролизных (80-85%), но лучше, чем классических угольных котлов. В котлах длительного горения воздух подаётся точно в зону пламени специальным поддувом. От количества воздуха, его температуры и скорости подачи зависит интенсивность сгорания топлива и температура теплоносителя.

Устройства длительного горения требовательны к качеству топлива (уголь должен быть сухим). В противном случае на трубах и скапливается сажа, что снижает КПД и выводит из строя автоматику.

Обычные котлы для обогрева дома углём имеют минимумом автоматических контроллеров. Для их работы необходимо отдельное помещение — угольная котельная. Пиролизные агрегаты и устройства длительного горения оборудованы автоматикой. Она обеспечивает контроль работы и отсутствие угарных газов, что позволяет устанавливать их внутри бытовых помещений. Какая автоматика обеспечивает бесперебойную работу отопительных агрегатов?

О твердотопливных котлах длительного горения

Автоматические котлы: устройство и преимущества

Примечание: Автоматический угольный котёл отличается от обычного наличием дополнительных приборов. Автоматические контроллеры освобождает человека от необходимости контроля, а также увеличивают КПД и уменьшают расход угля и количество образующейся золы.

Что делает автоматика:

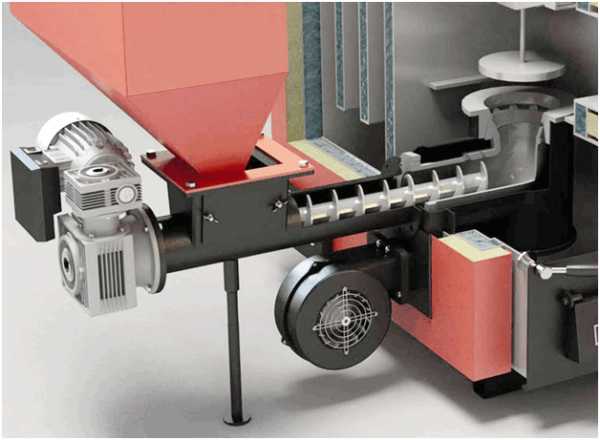

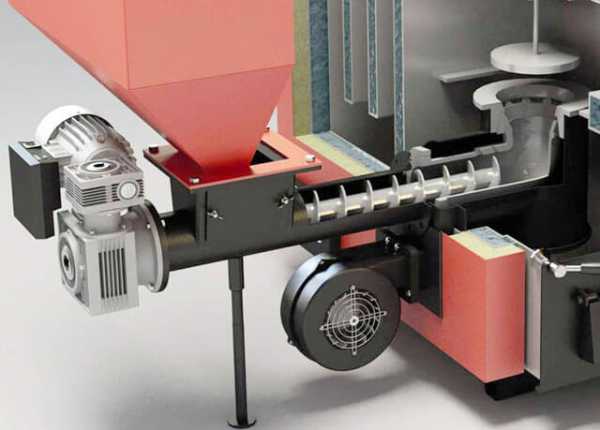

• Контроль и подачу угля в топку. В конструкции агрегата есть засыпной бункер со шнеком (или барабаном) для автоматической подачи топлива. При этом человеку достаточно пополнять запас угля в бункере раз в несколько дней (от 3-х до 10-ти).
• Контроль и подачу воздуха в зону горения. Контролируемая подача и предварительный подогрев воздушной смеси также обеспечивает равномерность сжигания топлива и эффективность работы устройства. У автоматического агрегата КПД сжигания топлива составляет 90% (для сравнения — угольная стационарная печь имеет КПД 60%, классический котёл — 70%).
• Автоматический сброс золы подвижными колосниками.

Автономные режим работы агрегата определяется заданными параметрами. Хозяин дома выставляет значение температуры подогрева жидкости и температуры внутри помещения. В соответствии с ними автоматика активизирует горение или поддерживает тлеющий режим (до 5 суток). Непрерывность горения позволяет делать розжиг один раз за отопительный сезон.

Как работает автоматика? На основе анализа температуры внутри котла и в ёмкости теплоносителя, величины давления, подаются команды на контроллер подачи воздуха. Увеличение скорости его подачи или её уменьшение приводит к усилению горения или его ослаблению. Что в свою очередь регулирует температуру нагрева жидкости внутри теплообменника.

Автоматические контроллеры работают на электрической энергии. Поэтому котлы с автоматикой называют энергозависимыми. Они требуют наличия источника электричества (розетка, аккумулятор).

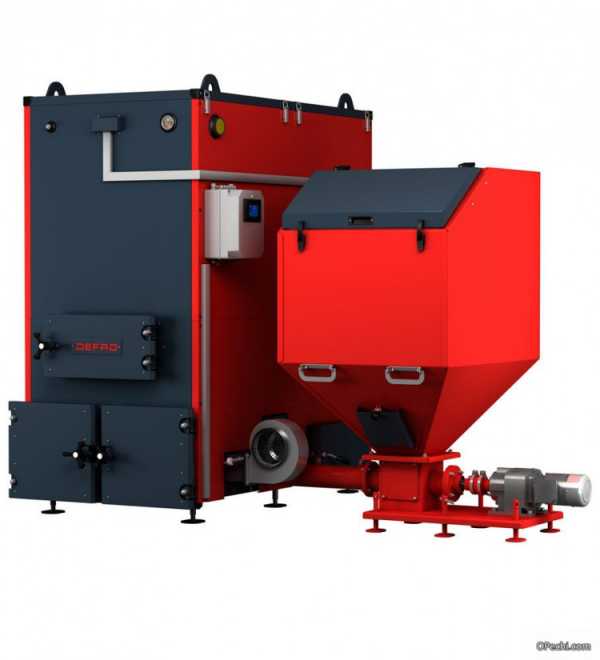

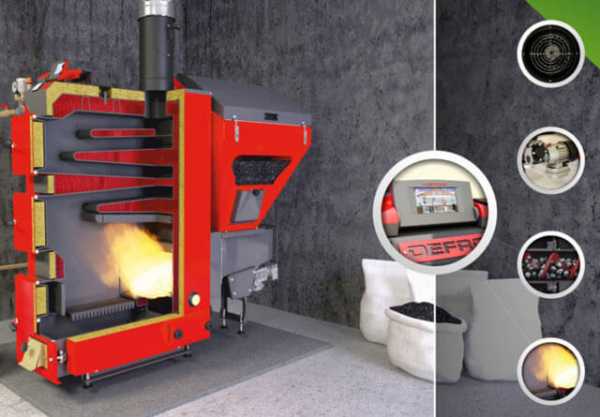

Модельный ряд автоматических угольных котлов Defro

Устройства для отопления углём дороже дровяных на 20-40% их стоимости. Но использование автоматики позволяет снизить расходы на отопление. Отзывы покупателей подтверждают, что экономия расхода угля в некоторых автоматических котлах достигает 50%. Это делает угольное отопление выгодным для индивидуальных жилых домов, цехов, мастерских и других обособленных помещений.

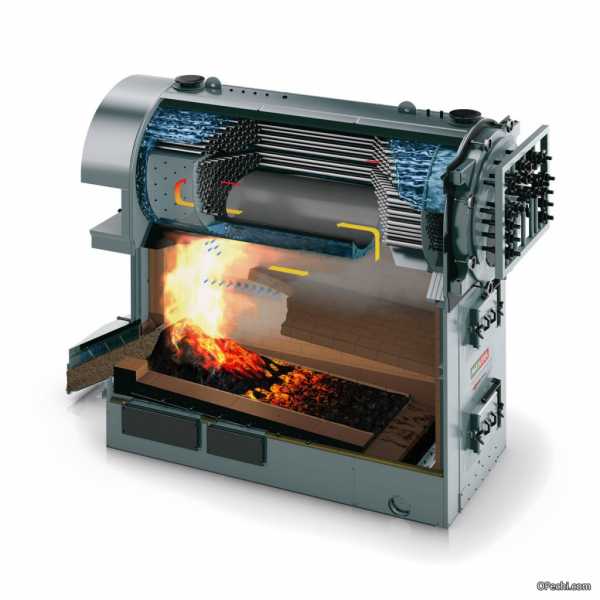

Устройство котла

Котлы для отопления углём имеют следующее устройство:

• Угольная топка. Внизу топки — колосниковая решётка. В автоматических котлах поворот колосников способствует сбрасыванию золы в зольный ящик (расположен ниже топочной камеры). Размер топки зависит от наличия бункера и автоматической подачи топлива. Если такая подача есть — размер топки может быть небольшим. Если подачи нет, то топка должна быть большая, чтобы разместить как можно больше угля и увеличить время его горения.

• Теплообменник — это ёмкость, в которой циркулирует вода. В зависимости от конструкции теплообменной ёмкости, различают котлы с водной рубашкой и трубчатые. В конструкции с «водяной рубашкой» вода омывает топочную камеру. Так устроена большая часть котлов длительного горения. При этом сама рубашка расположена вдоль всей топки и опускается до зольного отсека. В трубчатой конструкции ёмкости с водой имеют вид труб, которые проходят в верху топки в горизонтальном, вертикальном или наклонном положении.

• Блок автоматики и безопасности.

Угольный и дровяной котёл: чем отличаются?

В техническом паспорте твердотопливных котлов указывается, что они могут работать на любом виде твёрдого топлива (дровах, угле, пеллетах, брикетах). Однако есть некоторые отличия между дровяными и угольными устройствами. Укажем их:

• Размер ёмкости теплообменника определяется величиной 5-25% от ёмкости всей отопительной системы. То есть если у вас в трубах отопления циркулирует около 500 л (это около 30 батарей, в каждой из которых — по 15 л), то ёмкость котла отопления должна быть от 23 до 120 л. При более точном выборе размера ёмкости учитывают вид топлива, на котором будет работать агрегат. Чем больше теплоёмкость энергоносителя, тем больше должен быть объём жидкости, которая подогревается внутри котла. При отоплении углём объём резервуара для воды больше, чем при обогреве дровами. Он приближается к более высоким значениям (в случае приведённого примера — к 120 л). Небольшая ёмкость котла подходит для дровяного отопления.

• Сжигание угля часто сопровождается образованием большого количества угарных газов, выбрасыванием несгоревших частичек в трубу, их осаждением на стенках и трубах в виде сажи. В отличие от угля, дрова образуют более чистые газы и образуют меньше сажи. Поэтому для безопасного и эффективного отопление углём лучше использовать пиролизные угольные печи или котлы длительного верхнего горения.

Автоматические угольные котлы позволяют снизить расходы на зимний обогрев дома и обеспечить автономную работу отопления. При этом автоматические котлы выдают стабильную температуру, не требуют ежедневного контроля и трат времени.

Об отоплении с применением котла Buderus

opechi.com

Виды и особенности автоматики для твердотопливных котлов

Любую отопительную технику, связанную с обогревом жилых помещений, невозможно представить без автоматики. Оснащенность нагревательных приборов определенных механизмами, устройствами и приспособлениями не только повышают эффективность работа котельного оборудования, но и обеспечивают безопасность эксплуатации котельного оборудования. Отопительный котел на твердом топливе, хотя и представляет собой сегодня высокотехнологичное устройство, так же как и другие виды нагревательных приборов нуждается в оснащении автоматикой.

В сравнении с классическими твердотопливными котлами, выпускаемые сегодня нагревательные агрегаты являются максимально автоматизированными устройствами. Автоматические котлы, работающие на твердом топливе, справляются со своими задачами без участия человека. В периоды между закладками топлива вся система полностью автономна и самостоятельна, давая на выходе оптимальный режим температуры в доме и горячее водоснабжение. Рассмотрим детальнее, что собой представляет автоматика для нагревательных твердотопливных агрегатов.

Основные функции, которые возложены на автоматику

Перед установкой твердотопливного котла следует внимательно изучить принцип его работы и механизмы управления. Изучение процессов рабочего цикла нагревательного прибора позволит понять, как работают приспособления и механизмы, осуществляющие контроль над системой отопления. Что на сегодняшний день представляет собой автоматика для твердотопливных котлов, и каковы ее основные функции.

На автоматику возлагаются следующие функциональные задачи:

• обеспечение оптимального температурного режима в отопительном контуре;
• выполнение контролирующей функции за работой насоса и трехходового клапана в контуре подмеса;
• обеспечение контроля над работой циркуляционного насоса на основном отопительном контуре;
• контроль температуры нагрева воды в системе ГВС;
• обеспечивают включение/выключение трехходового клапана;
• автоматика котельного оборудования представляет собой комплект оборудования вместе с комнатным термостатом.

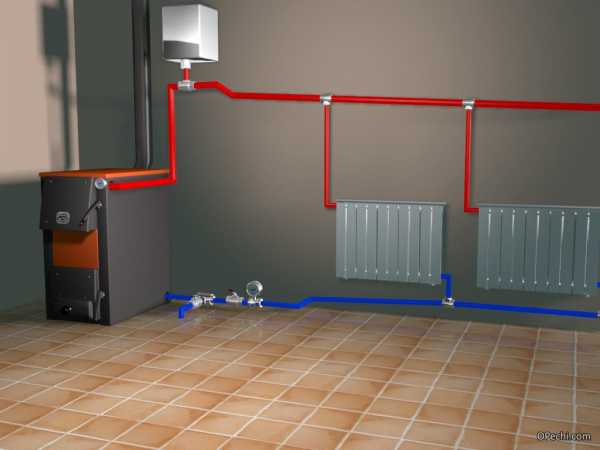

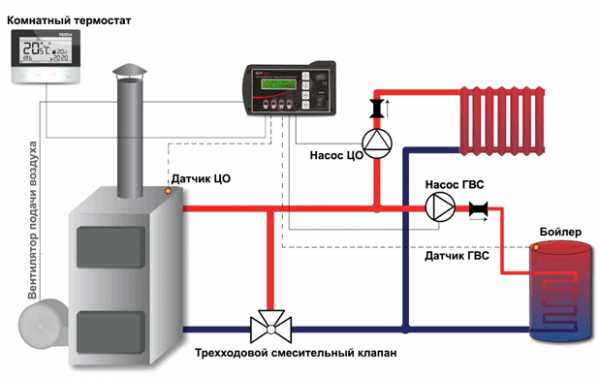

На схеме показана обычная обвязка автономной системы отопления с установленной автоматикой.

Автоматизация многих процессов при работе нагревательных приборов на твердом топливе позволяет добиться существенной экономии топливного ресурса и освободить обитателей дома от функции истопника. Сегодня автоматика представляет собой набор сложных и энергоемких устройств, каждое из которых решает определенный круг задач и вопросов.

Автоматический котел – это такой агрегат, который способен работать целиком и полностью в автономном режиме, начиная с закладки топлива, заканчивая регулировкой температуры нагрева.

Для справки: Все процессы, начиная с закладки топлива, розжигом и контролем над включением и выключением, делаются в автоматическом режиме. Без вашего участия.  Наличие датчиков и контроллеров позволяет системе самой реагировать на меняющуюся ситуацию. На основании заданных вами параметров, котел работает в установленных режимах.

Какие существуют виды автоматики

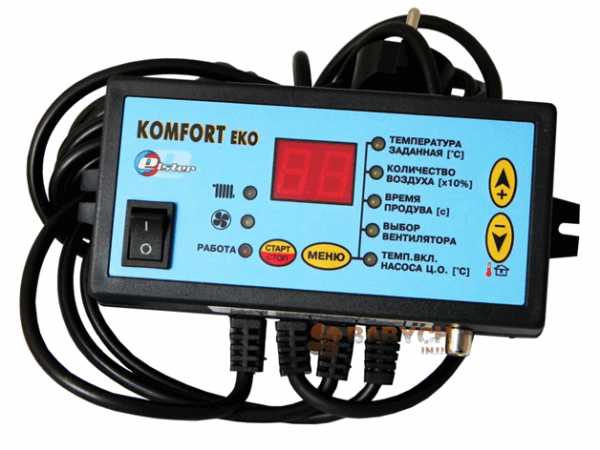

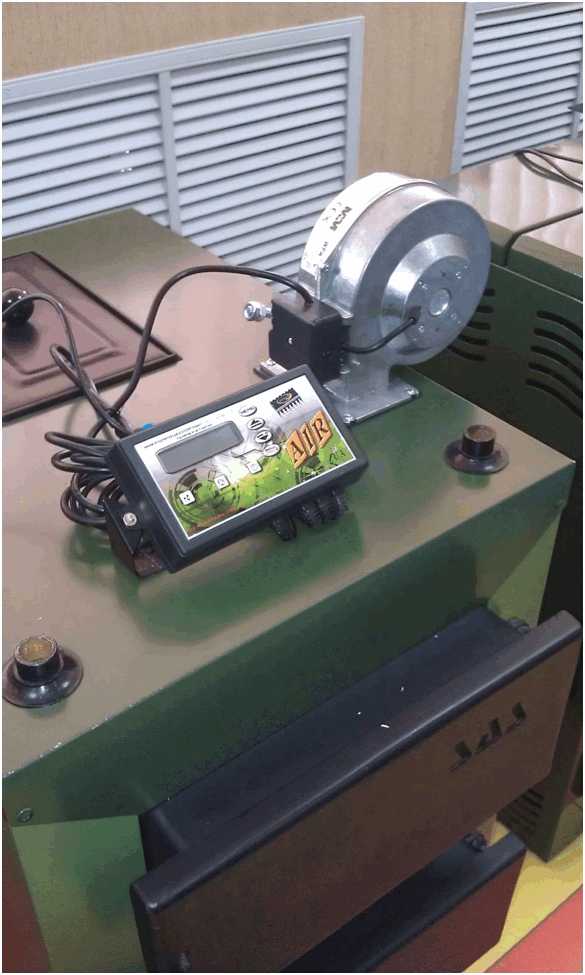

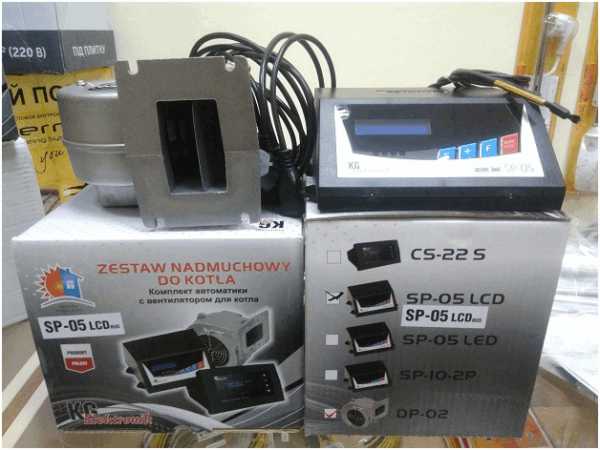

Возможности современных электронных приборов, входящих в комплект оборудования контроля над работой отопительного прибора достаточно широки, позволяя настроить приборы в соответствии с собственными приоритетами и желаниями. В большинстве случаев в комплект современных сложных нагревательных приборов входят:

• компьютер, обеспечивающий управление отопительным прибором;
• вентилятор или воздушную турбину.

Сегодня можно обычный полуавтоматические твердотопливные агрегаты практически любого вида оснастить автоматическим блоком управления типа Комфорт Эко. Полуавтоматический твердотопливный котел, оборудованный таким комплектом, может уже большую часть процессов выполнять самостоятельно. Датчики, регулируют на температуру нагрева теплоносителя, на состояние тяги. Вся информация поступает на экран. Обычный пиролизный котел или агрегат длительного горения с автоматикой становится на порядок удобнее в эксплуатации и безопаснее.

Если с электроникой все более, менее понятно, то с механической частью следует разобраться детальнее. Существует классификация автоматики в плане автономности. В данном случае принято различать:

• автоматику, энергозависимую – работающую от электроэнергии;
• автоматика, энергонезависимая, которая не требует подключения к электросети.

В первом случае работоспособность основных приборов осуществима только тогда, когда приборы подключены к электропитанию. Для повышения безопасности работы таких устройств, автономная система отопления оборудуется ИБП. Первый вариант выглядит предпочтительней, так как автоматика, работающая от сети, обладает большей функциональностью.

Второй случай ориентирован на большую автономность. Такие варианты очень удобны в тех ситуациях, когда часты перебои с энергоснабжением, да и нагревательный прибор настроен, работать самостоятельно без лишней электроники.

Важно! В случае если ваш котел настроен должным образом и работает автономно, без дополнительных средств контроля и учета температуры, необходимо чаще наведываться в котельную.

Преимущества котельного оборудования, на котором стоит автоматика

Первое на что обращается внимание любого владельца отопительной техники – это возможность нагревательного прибора самостоятельно регулировать температуру нагрева основного отопительного контура. Ранее все делалось вручную. Задвинул заслонку, температура стала падать и наоборот, открыл поддувало, котел стал работать интенсивнее, температура растет.

Современные автоматические твердотопливные котлы длительного горения способны без участия человек работать в течение длительного времени (до 48 часов), самостоятельно регулируя все процессы. Вам важно только выставить необходимый температурный режим внутри жилого помещения. Термодатчики реагируют на изменение температуры в помещении, подавая сигнал на центральный пульт автоматики. Уже оттуда посылается команда включить специальные вентиляторы наддува, обеспечивающие процесс горения воздухом.

Следующее важное преимущество, которое дает твердотопливным котлам автоматика – это независимость отопительного прибора в работе. Теперь нет необходимости при отъезде выключать котел и ждать когда он окончательно остынет, систему отопления при этом надо сливать, что бы не разморозилась.

На сегодняшний момент ситуация в корне изменилась. С помощью автоматики можно отрегулировать работу нагревательного агрегата в минимальном (поддерживающем) режиме. Другими словами: Вы настраиваете свой котел на определенный температурный режим. Пока вас нет дома, котел работает для того, что бы поддерживать в системе минимальные температурные показатели. Для того, что бы нагревательный прибор запустился на максимальные обороты, достаточно выставить таймер. Вы приезжаете, а у вас в доме тепло.

В случае с поджогом твердого топлива, ситуация вообще упростилась. Человек для этого абсолютно не нужен. В заданное время сработает электроподжиг и котел начнет работать.

Основной акцент в последних моделях, делается на достижение максимально безопасного режима эксплуатации. Твердотопливные агрегаты, оснащенные автоматическими приборами контроля, способны регулярно проводить самодиагностику, выявляя сбои в работе того или иного элемента. Для твердотопливного котла важным остается быстрая реакция. Чем быстрее среагируют приборы и система на возникновения внештатной ситуации, повышение давления в системе, резкий скачок температуры, тем быстрее система остановится в автоматическом режиме.

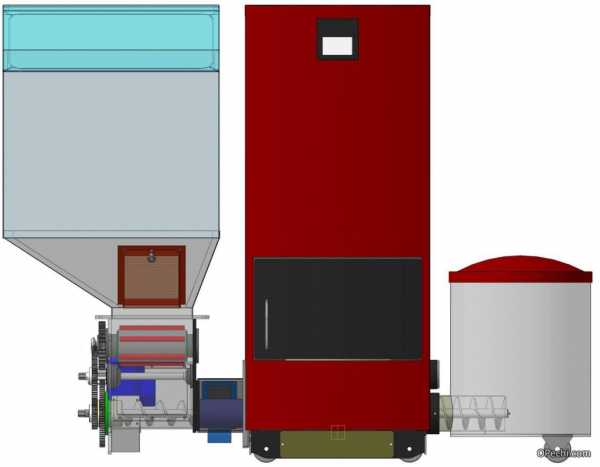

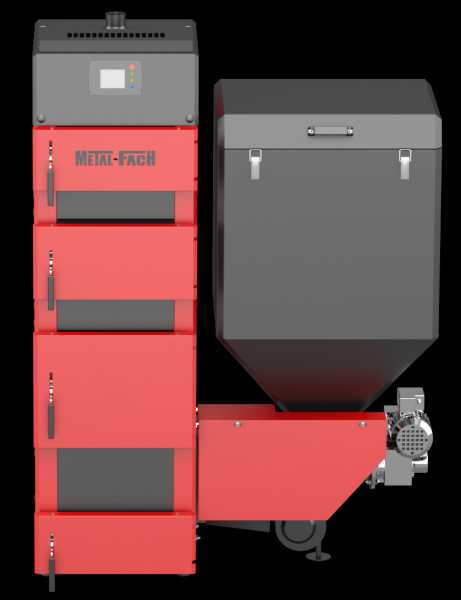

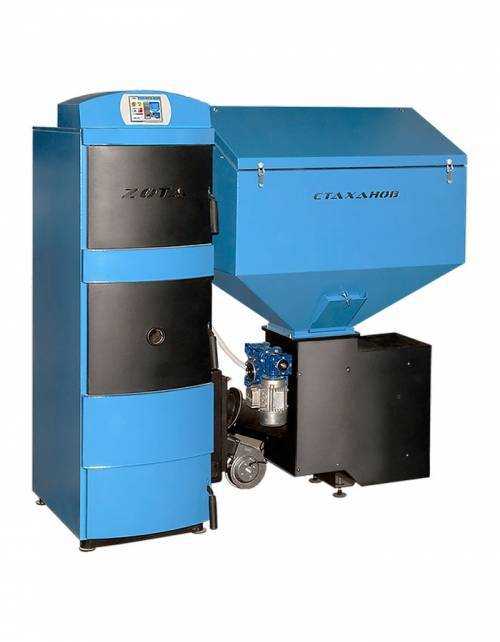

Твердотопливные котлы с автоматической подачей

Особо стоит остановиться на той категории твердотопливных нагревательных аппаратах, которые снабжены устройствами и механизмами, облегчающие работу кочегара. Речь идет о таком виде котельного оборудования, как твердотопливный котел, оснащенный механизмом автоматической подачи топлива. Целый ряд нынешних нагревательных агрегатов оборудуется специальными приспособлениями, с помощью которых постоянно осуществляется загрузка топлива в камеру сгорания. Такие устройства  носят название пеллетных, потому что в топку идут пелллеты – мелкие легкогорючие гранулы, сделанные на основе отходов древесины.

Котлы с автоматической подачей топлива считаются одним из самых эффективным. КПД в таком устройстве достигает 80-85%, за счет максимально полного сжигания топлива и автоматизации самого процесса. Подобная техника обеспечивает во время эксплуатации необходимый комфорт, чистоту и уют в доме. Твердое топливо аккуратно засыпается в бункер и уже оттуда подается шнековым механизмом в камеру сгорания.

На заметку: в пеллетных агрегатах  автоматика регулирует не только интенсивность подачи воздуха на горелку, но и количество гранул, поступающих в топку. Есть пеллеты на горелке, агрегат работает, нет пеллет, отопительный прибор отключается.

Котлы отопления на твердом топливе в дополнение к автоматической подаче топлива оборудуются еще приспособлением, позволяющим чистить зольник, не прикладывая к этому человеческих рук.

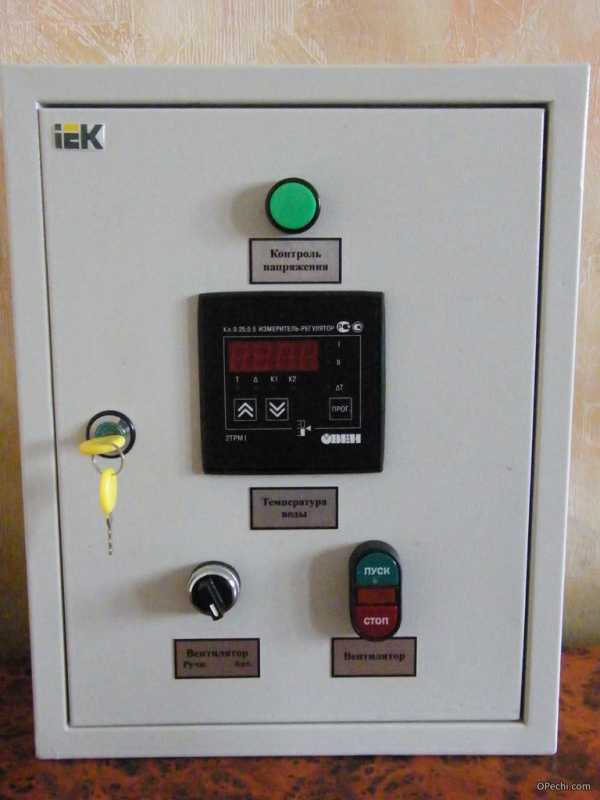

Монтаж автоматики

Если установить котел и проложить трубопровод системы автономного отопления можно самостоятельно, то при оснащении нагревательного прибора приборами контроля и автоматики потребуются услуги специалиста. Автоматика для твердотопливных котлов требует тщательно и точной настройки. Процесс установки и непосредственно настройки оборудования сложный и кропотливый. Поэтому экономить в данном случае не стоит.

Первое на что обращает внимание специалисты, начиная монтаж оборудования – это установка системы вентиляции, основу которой составляет вентилятор. Оборудование устанавливается в нижней части нагревательного прибора, в том месте, где расположена обычная заслонка. Вентилятор крепится достаточно прочно, что бы его не сорвало с места во время работы. Последующий шаг — установка контроллера. Для котла, работающего на дровах, такой прибор станет настоящей находкой. Обычно контроллер представляет собой блок управления нагревательным агрегатом, в котором автоматически заложены различные алгоритмы работы. Здесь главное правильно расставить датчики и произвести настройку. После настройки система подключается к энергоснабжению, делается первый пробный запуск отопительного прибора.

В заключении

В последнее время все больше и больше рынок котельного оборудования, работающего на твердом топливе, пополняется совершенными приборами и системами контроля. Не только зарубежные модели котлов, но и  большая часть отечественных производителей делают сегодня ставку на оснащение нагревательных приборов автоматикой.

Блок управление, в котором имеется жидкокристаллический дисплей, прекрасно справляется с возложенными на него задачами. Теперь нагревательными приборами не только легко управлять, их практически не надо контролировать. Точная настройка всех элементов системы управления позволит с высокой точностью реагировать отопительному оборудованию на малейшие изменения температурного режима. Теперь вашему агрегату не страшен ни перегрев, ни разморозка.

znatoktepla.ru

котел на твердом топливе, с автоматической подачей дров

Содержание:

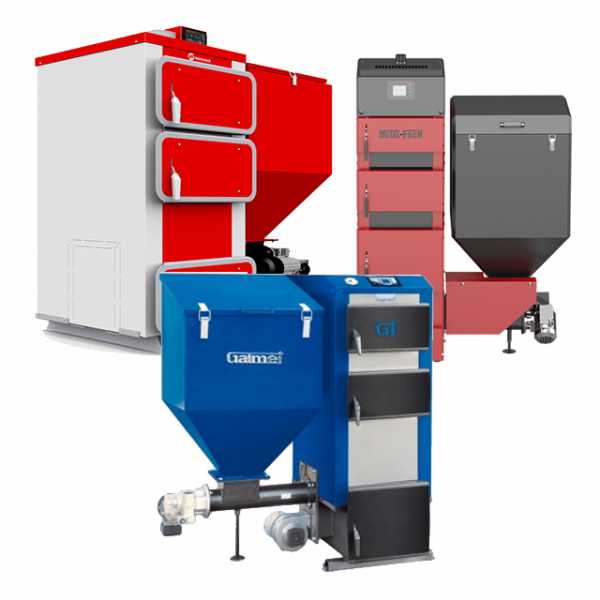

Современные автоматические котлы отопления на твердом топливе предназначаются для обеспечения владельцев недвижимости экономичным и комфортным теплом. Являясь недорогим и одновременно эффективным источником тепловой энергии, такие агрегаты надежно отапливают дома и квартиры из года в год.

Раньше при установке нагревательных приборов, работающих на твердом топливе, хозяева жилья знали, что они должны будут постоянно отслеживать его наличие в топке, чтобы обеспечить постоянный обогрев помещений.

Безусловно, такой способ теплоснабжения неудобен, поскольку при отъезде даже на несколько дней агрегат приходилось отключать. Когда отопительная система не работала, в комнатах становилось холодно. После возвращения домой очаг нужно было заново растапливать, расходуя много топлива и времени. Данную проблему удалось решить, благодаря изобретению автоматизированных твердотопливных котлов.

Виды автоматических агрегатов на твердом топливе

После того, как в продаже появились эти современные приборы, участие людей в функционировании отопительной системы удалось свести к минимуму, значительно сократив расходы на подогрев теплоносителя.

Автоматические котлы на твердом топливе являются хорошей альтернативой дорогостоящим газовым и электрическим агрегатам, которые малодоступны для многих потребителей из-за высоких цен на них. Также дорого обойдется их эксплуатация в отопительных системах.

Твердотопливные агрегаты бывают следующих разновидностей:

1. Традиционные котлы. Они полностью энергонезависимы, а автоматический режим настраивают за счет встроенных в них механических элементов. В данных приборах регулируется температура горения в ручном режиме путем поднятия или опускания заслонки, которая добавляет или уменьшает приток воздуха в топливную камеру. Традиционные модели могут работать на любом виде твердого топлива.
2. Комбинированные автоматические твердотопливные котлы оборудованы несколькими топками или дополнительной горелкой для отопления пеллетами. Благодаря такой особенности конструкции, они работают на разных видах топлива.
3. Пиролизные котлы на сегодняшний день являются наиболее востребованными приборами, несмотря на то, что они имеют высокую стоимость и им требуется электропитание. Причина популярности объясняется удобной эксплуатацией и высокой эффективностью. Их уникальность заключается в том, что при работе используется не температура горения агрегата, а сжигаемый газ, который появляется в результате тления топлива. КПД приборов достигает 90%. Среди преимуществ нужно отметить наличие автоматики. Пиролизный котел с автоматической подачей топлива способен работать в автономном режиме продолжительный период — от 12 часов до 1 месяца. Конкретно время функционирования на одной закладке зависит от размера и наполненности топливного хранилища.

Принцип работы твердотопливных котлов

Имеется ряд особенностей, которыми отличаются автоматизированные котлы на твердом топливе от газовых и электрических нагревательных агрегатов. Если при покупке таких приборов их учитывать, тогда получится обустроить в доме или квартире автономное эффективное отопление и одновременно горячее водоснабжение.

В целом твердотопливный котел, обустроенный автоматикой, функционирует согласно того же принципа, что и обычный агрегат. Правда в конструкции имеется существенное отличие – наличие бункера подачи твердого гранулированного топлива для обеспечения автоматизированной работы.

В него можно закладывать любой вид древесных материалов – поленья, опилки, щепу, пеллеты и т.д. При их использовании для автоматического котла на дровах нужно учитывать требования, выдвигаемые к размерам топлива, которые в зависимости от модели прибора могут отличаться.

В бункер данного типа агрегата нельзя закладывать большие бревна или поленья, поскольку они подаваться автоматически в топку не будут. Несмотря на то, что прибор с автоматикой сам подбирает условия горения в зависимости от используемого топлива и запрограммированного режима, древесные материалы должны быть определенного размера и соответствовать техническим параметрам модели нагревательного устройства.

Только при выполнении данного требования относительно котла с автоматической подачей дров получится добиться максимальной слаженности и высокой эффективности функционирования системы теплоснабжения.

После поступления топлива в топку оно начинает гореть, после чего от прямого контакта с огнем или от горячих газов нагревается теплообменник, в котором находится теплоноситель – вода, антифриз или другая предназначенная для отопления жидкость.

Особенности функционирования автоматики котла

Твердотопливные котлы с автоматической подачей топлива должны обеспечивать жильцам высокий комфорт проживания. Покупателям данной продукции после запуска агрегата нужно будет указать требуемый температурный режим и прибор в течение 24 часов сможет его поддерживать с учетом погоды вне дома.

Загружать топливо и убирать золу придется не чаще одного — двух раз в течение недели, а возможно и реже. Также без участия владельца недвижимости в автоматическом режиме происходит поджиг.

Как показывает практика, благодаря наличию возможности самостоятельной установки нужной температуры, режима и времени отопления, удается сэкономить до 50% топлива и денежных средств.

Современные автоматические устройства для нагревательных котлов позволяют управлять всеми рабочими процессами агрегатов, даже находясь на расстоянии от дома.

В каждом специализированном торговом центре потребителям предлагается широкий модельный ряд твердотопливных котлов с автоматической подачей, которые обладают разной мощностью в пределах 10 – 250 кВт. Что касается топлива, используемого для их работы, то им может быть уголь различных фракций, опилки, древесина, пеллеты и т.д.

Помимо вышеописанных преимуществ автоматизированные агрегаты на твердом топливе обладают другими, не менее важными достоинствами, среди которых:

• безопасность;
• экологичность;
• отлаженное функционирование;
• несложное и удобное обслуживание;
• многообразие дизайнов котлов.

Нюансы проведения монтажа отопительных приборов

Поскольку функционирование автоматических котлов отопления предполагает нагрев теплообменника, для чего используется сжигание твердого топлива, к его монтажу и эксплуатации предъявляется ряд требований.

Прежде всего, необходимо:

1. Грамотно обустроить вентиляцию в котельном помещении. Ее монтируют так, чтобы скопившиеся угарные газы в результате работы отопительного оборудования, можно было легко удалить из помещения и это с учетом того, что их большая часть выводится через дымоходную конструкцию. Данное требование к вентиляции появилось не случайно. Дело в том, что угарный газ опасен для здоровья людей, а зафиксировать его наличие в помещении удается не всегда. В стране регулярно происходят несчастные случаи с летальным исходом в результате некачественно сделанной вентиляции.
2. Смонтировать огнеустойчивое покрытие в котельной, где планируется установка автоматического котла на твердом топливе. Агрегат не следует располагать вплотную к стене, особенно, если они отделаны горючими материалами, например, деревом или пластиком.
3. Выполнить правильный монтаж дымоходной конструкции под определенную модель котла.

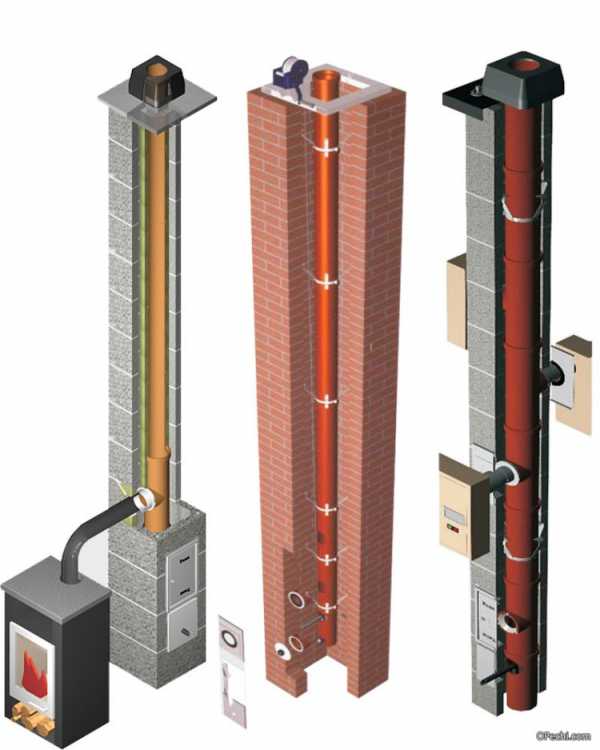

Дымоход для котла отопления

Инструкция по установке дымохода состоит из следующих правил:

1. Дымоотводящая система для твердотопливных котлов должна быть сделана из материала, устойчивого к коррозийным процессам и термостойкого (более 500° С).
2. Минимальная высота дымохода должна составлять 4 метра при наименьшем диаметре 18 сантиметров. При этом данные параметры нельзя делать слишком большими, чтобы не возник так называемый «эффект воздушной пробки», при котором холодный воздух препятствует выводу угарных газов.
3. Создание хорошей теплоизоляции – обязательное условие.
4. Соблюдение минимального расстояния при подсоединении системы к вертикально идущему каналу.
5. При эксплуатации котла необходимо следить за состоянием дымохода – убирать из него сажу. Для этого на этапе монтажа предусматривают создание ревизионных отверстий.

Установка котлов с автоматической подачей топлива является экономичным и эффективным решением для владельцев недвижимости. Но пользоваться всеми их преимуществами можно только при условии, что агрегат был выбран правильно и для его функционирования обеспечены все требуемые условия.

teplospec.com

Автоматические угольные котлы: конструкция, преимущества, виды

Содержание

1. Автоматический котел «Ямал» длительного горения
2. Угольный котел «Барин» с автоматической подачей
3. Твердотопливный котел-автомат «Карборобот»

Введение

Проблема организации автоматической подачи твердого топлива всегда волновала разработчиков твердотопливных котлов. Если в случае с дровами организовать ее довольно проблематично, то при использовании угля и пеллет ситуация выглядит более реальной. Сегодня в нашем обзоре мы рассмотрим наиболее популярные автоматические угольные котлы, и то как в них реализован механизм доставки топлива в зону горения.

Автоматическая подача пеллет чаще всего производится с помощью мягкого или жесткого шнека. Доставлять уголь в топку шнековым транспортером можно только в том случае, если его фракции достаточно малого размера и однородны, а чаще всего это не так. Сегодня мы рассмотрим несколько угольных котлов, в которых по разному реализован механизм автоматической подачи топлива из бункера в камеру сгорания.

Автоматический котел «Ямал» длительного горения

Каждый, кто отапливал свой дом углем, знает о главной проблеме этого топлива, мешающей организовать его автоматическую подачу в твердотопливный котел. Обычно его фракции различаются в размерах, отсюда автоматизация подачи в том виде, в котором она реализована например в пеллетных котлах становится невозможной. Разработчики автоматического угольного котла «Ямал» решили эту проблему, применив совершенно новый способ подачи, способный эффективно работать даже с фракциями разного размера.

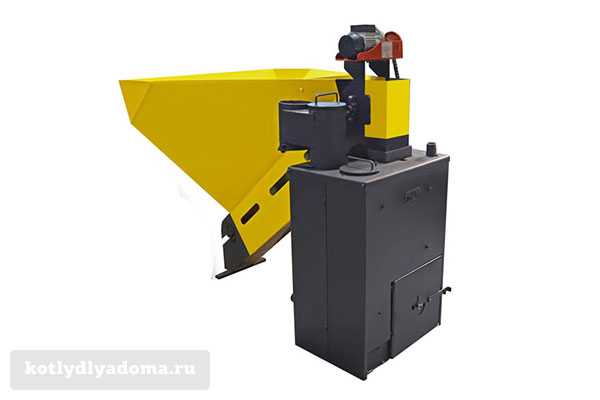

Фото 1: Бытовой угольный котел «Ямал» с автоматической подачей

Суть этого метода, как и все гениальное, чрезвычайно проста. Внутри бункера с наклонными стенками установлен транспортер, подхватывающий куски угля и поднимающий их все выше и выше. В самой верхней точке расположен зубчатый дробитель, который пропускает фракции подходящие по размеру, а те что больше, либо раскалываются о его зубья, либо падают обратно в бункер. Как видите, механизм не содержит сложных конструкций и даже при его выходе из строя, любой сможет наладить его работу своими руками.

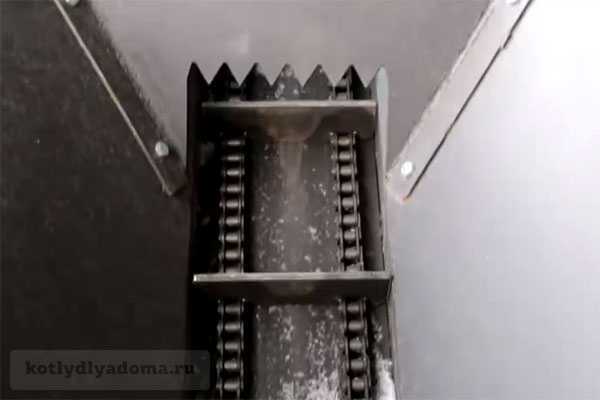

Фото 2: Автоматическая загрузка угля в топку котла «Ямал»

Работа котла «Ямал» полностью автоматизирована. Подача топлива, розжиг, сброса шлака, регулировка мощности — все эти процессы происходят автоматически под надзором электронного блока управления. При полном заполнении топливного бункера и заправленной дизельной горелке, угольный котел способен самостоятельно отапливать помещение в течении 20 суток.

Компания производитель выпускает три модели «Ямал» разной мощности. Ниже приведены их основные технические данные:

Типоразмер	ЯМАЛ-15	ЯМАЛ-40	ЯМАЛ-100
Мощность, кВт	8-25	25-50	50-100
Объем бункера, м³	0,35	0,4	0,7
КПД, %	75-80
Цена, руб	175 000	210 000	398 000

С учетом того, что пеллеты пока не получили широкое распространение в нашей стране, роботизированный угольный отопитель, это пожалуй единственный доступный способ организовать автономную систему отопления на твердом топливе в нашей стране. Более подробно об автоматическом угольном котле длительного горения «Ямал» мы рассказывали в одном из наших прошлых обзоров.

Вернуться к оглавлению

Угольный котел «Барин» с автоматической подачей

В твердотопливном котле «Барин» автоматическая подача организована несколько другим способом. Здесь бункер расположен над котлом, и уголь под воздействием силы тяжести опускается в камеру сжигания. Его слеживание на стенках топливного бака предотвращает система обрушителей.

Пройдя соединяющую топку и бункер шахту, окруженную водяной рубашкой, уголь попадает на водонаполненные колосники, где и происходит его сгорание. Конструкция шахты дает возможность предварительно подсушить топливо, для его более эффективного сжигание в топке котла «Барин». Полые колосники заполняются теплоносителем как для увеличения площади теплосъема, так и для препятствованию пригорания угля к их поверхности. Прямо под ними расположен первый отсек зольника, в котором скапливается в основном мелкая зола.

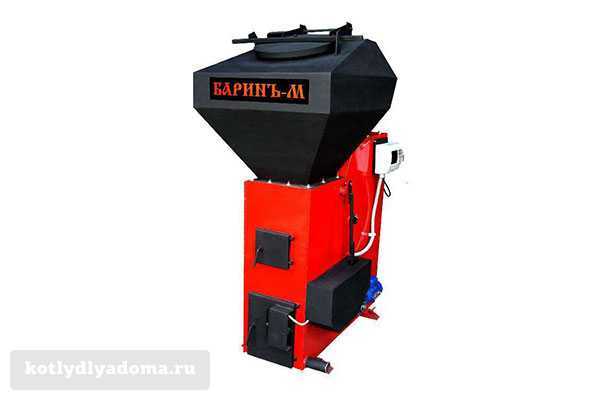

Фото 3: Автоматический твердотопливный котел «Барин»

Прогоревший уголь при помощи шуровочного механизма сталкивается во второй отсек зольника. На пути дымовых газов, все еще содержащих несгоревшие частицы топлива, располагается камера вторичного дожига, выложенная шамотным кирпичом. Здесь происходит высокотемпературное дожигание газов, после которого они пройдя через систему трубчатого теплообменника выводятся в окружающую среду через дымоход.

Управление и контроль работы котла осуществляет автоматическая система управления. Он поддерживает процесс горения на необходимом уровне, контролирует температуру и давление, а также выполняет еще множество функций. Задача владельца сводится к тому, чтобы единожды установить необходимые параметры работы, а затем только добавлять уголь в бункер и периодически чистить зольники.

Ниже в таблице приведены некоторые технические характеристики автоматического котла «Барин»:

Мощность, кВт	18	30	45	60	100
Объем бункера, м³	0.17	0.192	0.262	0.328	0.8
КПД, %	80	85
Расход топлива, кг/ч	5,1	8,5	10,4	13	20
Цена, руб	98 500	155 000	175 000	185 000	290 000

Более детально об устройстве, работе, достоинствах и недостатках автоматического отопительного котла на угле «Барин» вы сможете узнать из специального обзора на нашем сайте kotlydlyadoma.ru, посвященного этой модели.

Вернуться к оглавлению

Твердотопливный котел-автомат «Карборобот»

Угольные котлы «Карборобот» выпускаются в двух модификациях: Classic и Classic Bio. Первый предназначен для сжигания исключительно бурого угля, а во втором возможно также использование различной биомассы, такой как щепа, пеллеты, лузга.

Конструктивно этот агрегат представляет из себя основной корпус с топкой и теплообменником, поверх которого закреплен топливный бункер. Внутри, стальной корпус разделен на две части перегородкой, в которой имеется отверстие, через которое раскаленные газы из передней части попадают в заднюю.

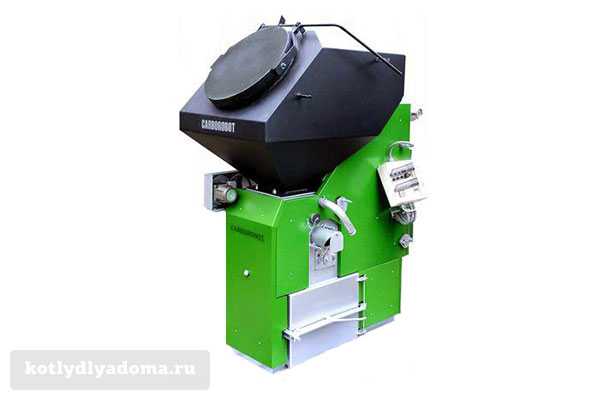

Фото 4: Угольный котел длительного горения «Карборобот»

Первый отсек котла «Карборобот» расположен прямо под бункером и представляет собой камеру сгорания и вместительный зольник. Процесс горения топлива происходит на вращающемся чугунном барабане, а образовавшаяся зола падает в зольный ящик.

Во втором отсеке, расположенном позади первого находится трубчатый теплообменник. Проходя через него, дымовые газы отдают свою энергию теплоносителю и затем выводятся в атмосферу.

Всем процессом работы котла управляет электроника посредством нескольких двигателей. По ее команде шаговый двигатель поворачивает колосниковый барабан сбрасывая прогоревшее топливо в зольник и подавая новую порцию из бункера. Двигатель дымососа создает принудительную тягу, направляя раскаленные газы в дымоход через теплообменник.

В одном из недавних обзоров на нашем сайте мы рассматривали российский угольный котел «Прометей» с автоматической подачей, который как две капли воды похож на «Карборобот» как по внутреннему устройству, так и внешне.

В таблице ниже представлены технические характеристики бытовых котлов «Карборобот» Classic:

Типоразмер	C 30	C 40	C 80
Мощность, кВт	3-30	5-40	15-80
Расход, кг/ч	7,5	10	20
Объем бункера, л	290	420	460
КПД, %	78-85
Цена, руб	161 700	186 800	350 460

В дополнение к вышесказанному посмотрите небольшое видео об угольном котле «Карборобот»:

Вернуться к оглавлению Заключение

Проанализировав несколько моделей автоматических котлов, мы можем сделать некоторые выводы. Большинство моделей требовательны к размеру угольных фракций и способны автономно работать длительное время только при загрузке топливом требуемого качества. Посему если у вас есть надежный поставщик мелкофракционного угля, можете смело покупать угольный автомат для отопления своего дома.
