Котлы отопления на жидком топливе: виды и расход топлива

Производительные и экономные котлы отопления на жидком топливе позволяют добиться полной автономности от централизованной магистрали газопровода. Размышляя над установкой агрегата, необходимо разобраться с его устройством, принципом работы и особенностями эксплуатации.

Выбор котла должен основываться на сравнительной оценке характеристик и функциональности разных моделей. Немаловажный фактор – репутация производителя.

Содержание статьи:

Достоинства и недостатки жидкотопливных котлов

Котлы на жидком топливе, несмотря на способность эффективного обогрева здания и техническое совершенство, не так часто встречаются, как газовые или твердотопливные теплогенераторы.

Оборудование, работающее на дизтопливе или отработке очень популярно в странах Западной Европы.

К числу значимых достоинств жидкотопливного котла отопления относятся:

  1. Высокая эффективность работы. КПД большинства моделей достигает 95%. Топливо расходуется практически без потерь.

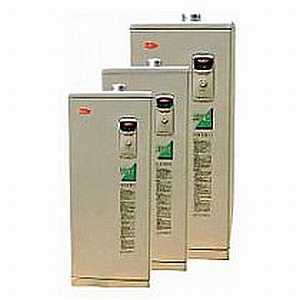

  2. Большая мощность. Производительность агрегатов позволяет отапливать как компактные жилые помещения, так и просторные производственные цеха.
  3. Высокий уровень автоматизации работы. Котел длительное время функционирует без участия человека.
  4. Автономность от источников энергии. За исключением электроэнергии. При необходимости, можно обойтись генератором.
  5. Возможность перехода на газовое топливо.

Существуют и дополнительные плюсы подобного оборудования. Для установки котла не потребуется согласование и получение разрешения. Кроме того, отсутствие газопровода существенно облегчает монтажные работы.

Галерея изображений

Фото из

Жидкотопливные котлы отопления используются там, где не планируется в ближайшие годы подключение к газовой магистрали и нет возможности получать электроэнергию необходимой для котла мощности

Котлы на жидком топливе устанавливаются на укрепленное основание с несгораемым покрытием. Рекомендовано сооружать под них отдельные фундаменты

Оборудование располагают в нежилых помещениях, обеспеченных вентиляционными отверстиями

Выход из жидкотопливного котла подключается с применением съемной трубы с отверстием в стене, выходящим непосредственно на улицу или в дымоход

Основной недостаток применения жидкотопливного котла заключается в высоком расходе солярки. На отопление ею потребуется почти в 3 раза больше, чем на газ

Второй весомый недостаток - требовательность жидкотопливного оборудования к солярке. При использовании топлива, не очищенного от песка, смол, воды, агрегат и его форсунки будут часто забиваться сажей

Важно, чтобы котлу бесперебойно подавалось дизельное топливо, которым надо запасаться и где-то хранить. Для хранения потребуются внушительные по размеру баки, это третий минус

Солидное достоинство выбора жидкотопливного котла для автономного отопления - отсутствие необходимости в получении каких-либо разрешений вообще

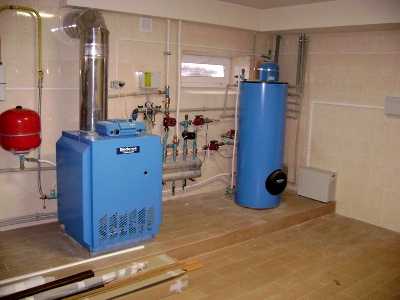

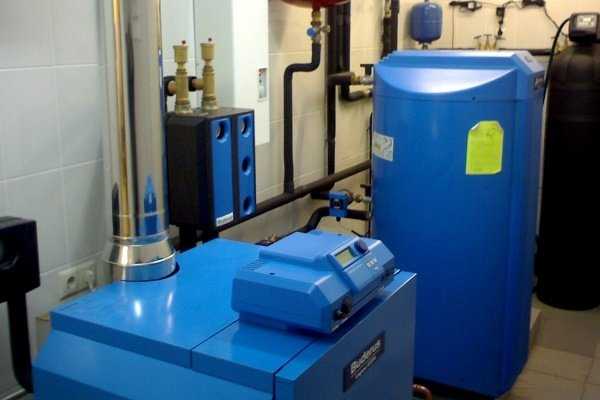

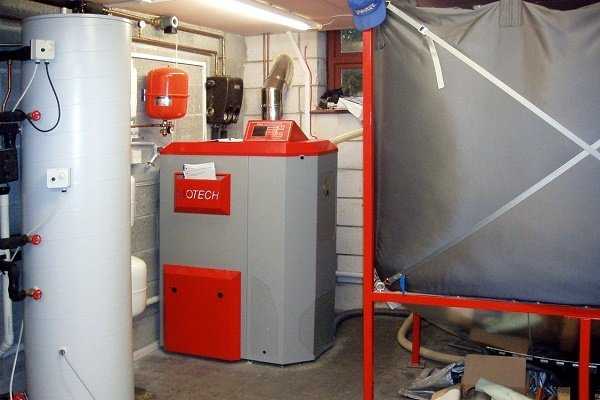

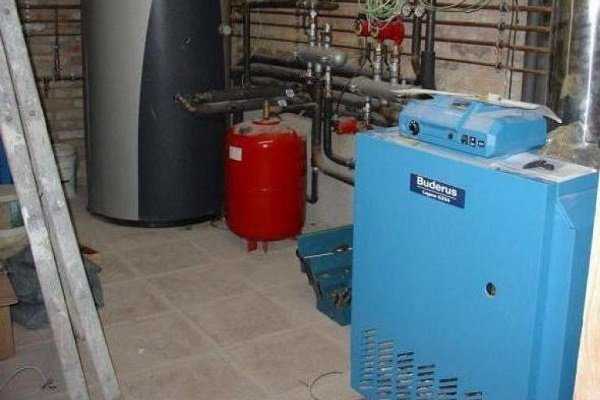

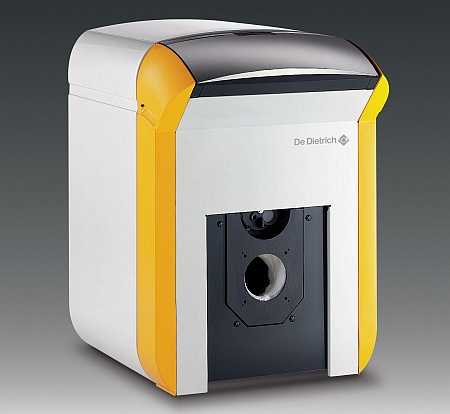

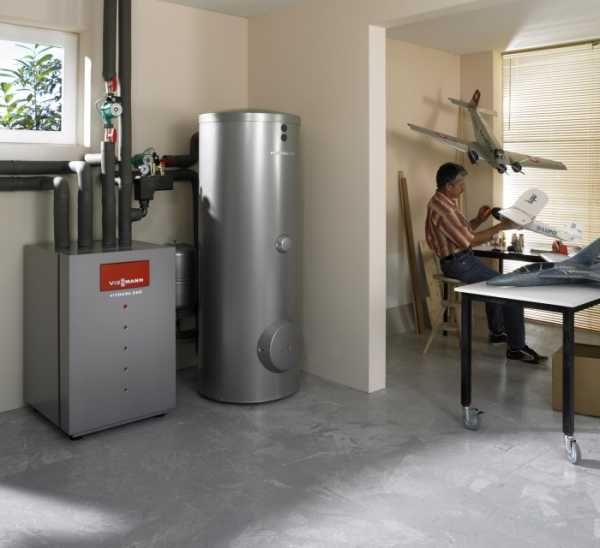

Жидкотопливный котел в частном доме

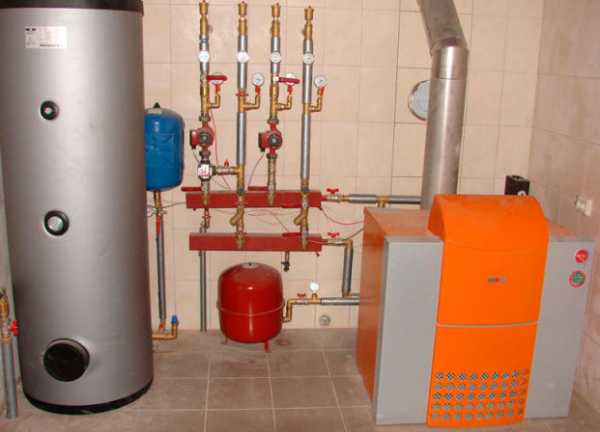

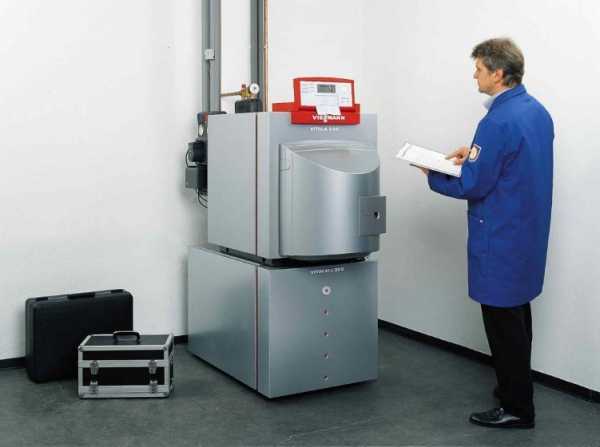

Установка котла на жидком топливе

Требования к вентиляции помещения

Правила сооружения дымоотвода котла

Минус жидкотопливного оборудования

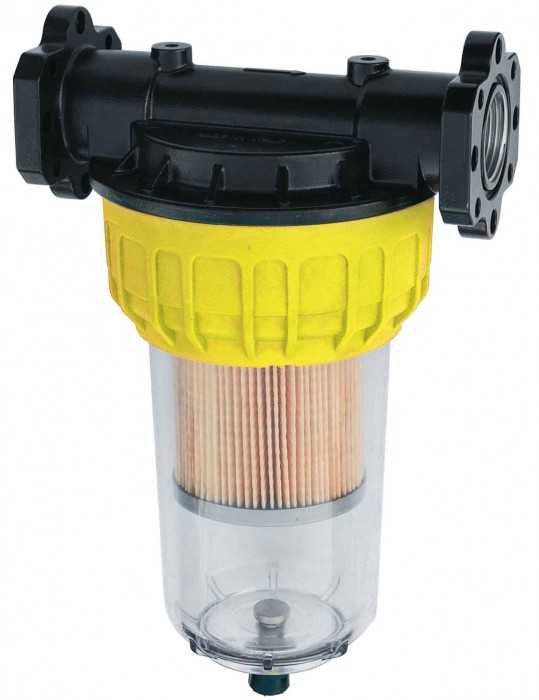

Требовательность к качеству топлива

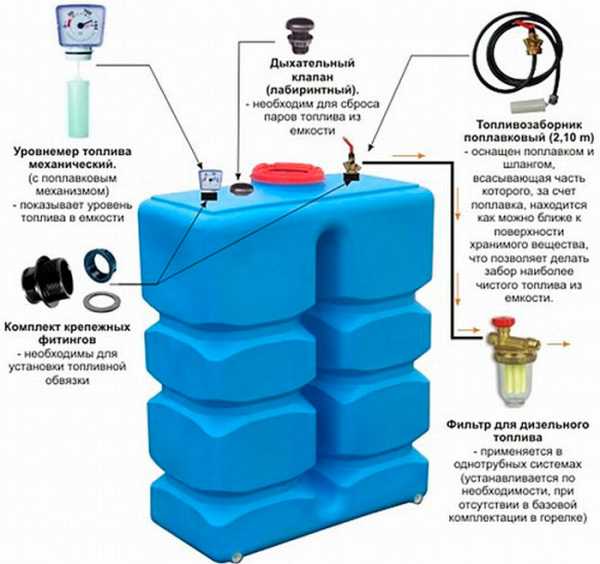

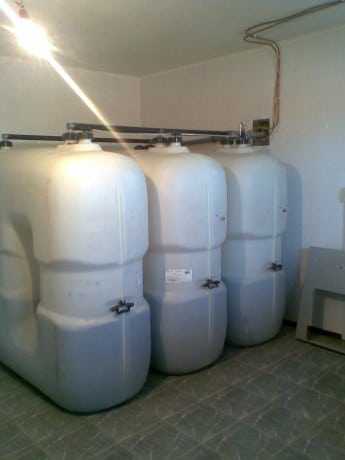

Наличие бака для храниения солярки

Достоинство варианта отопления на жидком топливе

Трудности монтажа и эксплуатации жидкотопливного котла:

  1. Высокие затраты на покупку топлива. При интенсивном пользовании оборудованием годовой расход горючего может достигать нескольких тон.
  2. Для хранения топлива возводится отдельное строение. Как вариант, склад с емкостями из непрозрачного пластика или стали оборудуется в земле. Важное условие – защищенность от солнечных лучей.
  3. Агрегат надо размещать в обособленном помещении с хорошей вентиляцией и мощной вытяжкой.
  4. Если дизельная котельная расположена вплотную с домом, то потребуется дополнительная звукоизоляция – горелка во время работы издает шум.

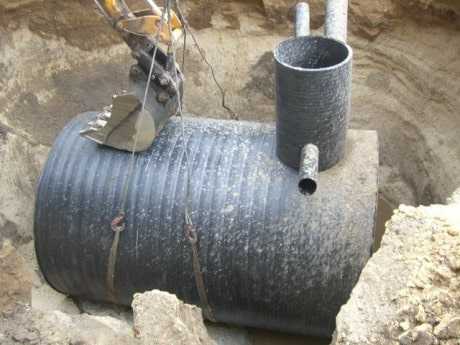

При оборудовании подземных топливохранилищ надо учитывать гидрогеологические характеристики местности.

Во многих моделях предусмотрена климатическая настройка котла – установка комфортного температурного режима в доме с учетом температуры на улице

Устройство и принцип действия котла

Жидкотопливные агрегаты работают по такому же принципу, как и газовые. Основное отличие заключается в использовании вентиляторной горелки (форсунки). Тип устройства во многом определяет эффективность и экономичность работы котла.

Наши соотечественники рассматривают установку жидкотопливного агрегата, как альтернативный способ обогрева в условиях отсутствия магистрали централизованного снабжения газом

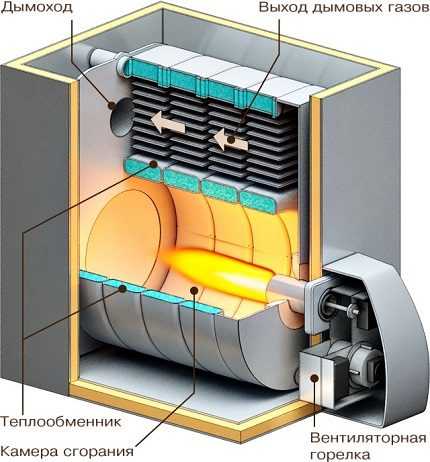

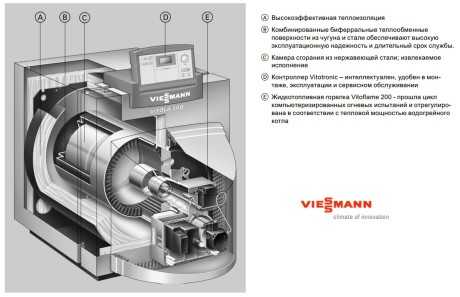

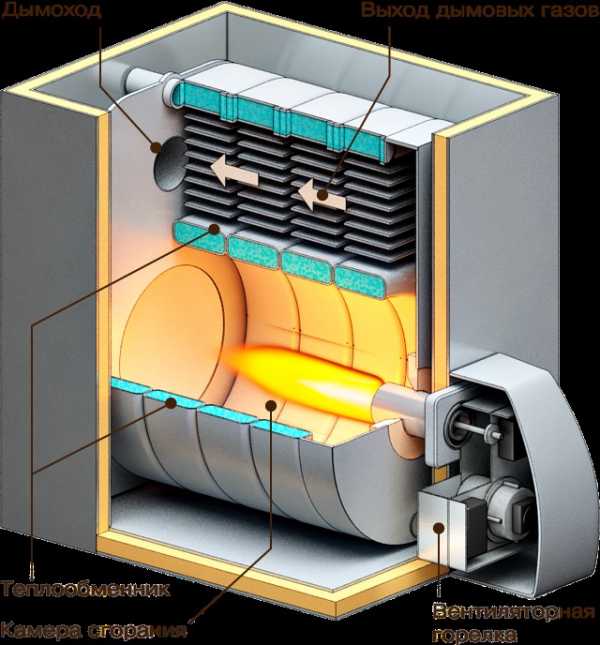

Основные рабочие узлы теплогенератора

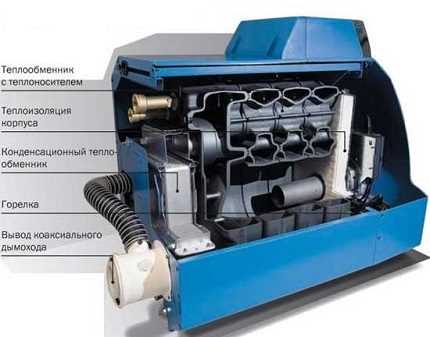

Конструктивные элементы котла на жидком топливе:

  • горелка;
  • камера сгорания;
  • теплообменник;
  • дымоход;
  • блок управления;
  • корпус.

Жидкотопливная отопительная установка комплектуется магистралью с насосом, обеспечивающим подачу топлива, и резервуаром для хранения горючего.

Для повышения производительности и эффективности аппарата, компании-изготовители совершенствуют модели, дополняя устройство разными теплообменными пластинами и дымоходными трубками

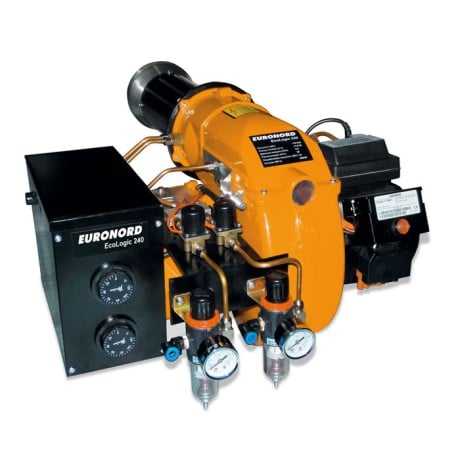

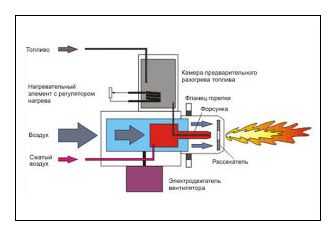

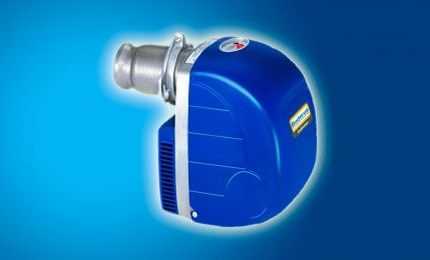

Горелка. Главный модуль установки, отвечающий за подготовку топливно-воздушной смеси и передающий ее в количестве, необходимом для поддержания работы теплогенератора.

Жидкотопливная горелка является вентиляторной. Подача и впрыск топлива в камеру сгорания осуществляются под давлением – выполняется принудительный надув воздуха

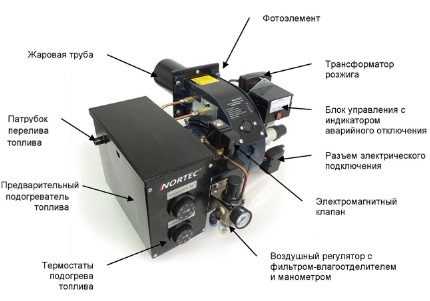

Стандартная комплектация горелки для жидкотоплевного котла:

  1. Трансформатор розжига. Генерирует искру, за счет которой воспламеняется топливо.
  2. Блок управления. Определяет фазы запуска, выполняет контроль и осуществляет остановку работы горелки. Предусмотрено подключение фотоэлемента, трансформатора розжига и датчика аварийного отключения.
  3. Электромагнитный клапан. Корректирует подачу горючего в камеру сгорания.
  4. Воздушный регулятор с фильтром. Устройство нормализуем подачу воздуха, предотвращая попадание твердых частиц.
  5. Предварительный подогреватель. Изменяет состояние топлива, снижая его вязкость. Чем более жидкое горючее поступает в отверстие форсунки, тем экономнее оно расходуется.
  6. Патрубок перелива топлива. Соединяется с баком, где осуществляется подогрев горючего.
  7. Жаровая труба. Через магистраль тепловая энергия поступает к месту нагрева теплоносителя, который затем циркулирует в отопительной системе.

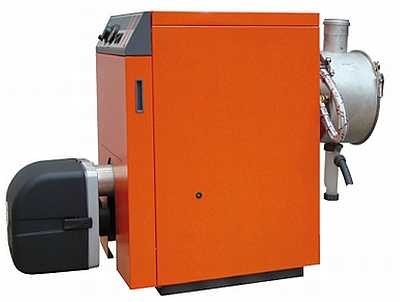

Горелка может быть изначально встроена в котел без возможности увеличения мощности агрегата. Навесные модули позволяют модифицировать оборудование.

Настройка навесной горелки выполняется специалистом на дому. Достоинство модуля, встроенного в заводских условиях, — быстрый ввод котельной установки в эксплуатацию

Камера сгорания. По сути, это жаропрочная емкость с впускным и выхлопным отверстием. Как правило, она имеет круглое или прямоугольное сечение.

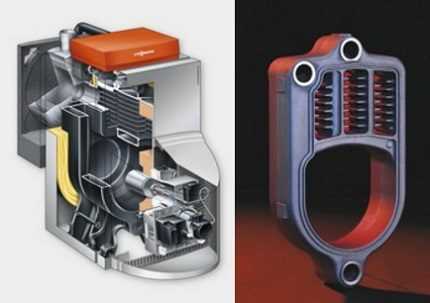

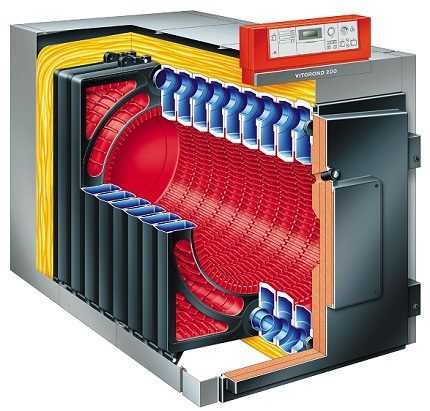

Теплообменник. Через стенки теплообменника осуществляет передача тепловой энергии теплоносителю. В современных моделях покрытие этого элемента выполнено по принципу радиаторного устройства – это позволяет максимально использовать тепловую энергию, полученную в процессе горения.

На передней секции теплообменника фиксируется горелка и дверца. Количество секций и площадь покрытия теплообменника определяют мощность котла

Дымоход. Забор воздуха осуществляется с улицы или из котельной. При подаче извне воздух подводится через коаксиальный дымоход или по отдельному каналу. Для повышения эффективности дымогарные каналы снабжаются стальными пластинами – отходящие газы образуют турбулентные потоки, уменьшающие их скорость. Тяга при этом сохраняется.

Блок управления. Автоматика предназначена для поддержания заданной температуры. Вспомогательные функции удешевляют эксплуатацию котла. С технической точки зрения самыми продвинутыми считаются погодозависимые блоки, которые изменяют температуру нагрева теплоносителя исходя из показаний наружных датчиков.

Корпус. Все элементы системы заключены в прочный теплоизоляционный корпус. Такая «оболочка» сокращает теплопотери и повышает эффективность работы котла. Снаружи корпус обклеен слоем теплоизоляционной пленки, которая при нагреве остается холодной и защищает оператора от ожога.

Как происходит обогрев помещения

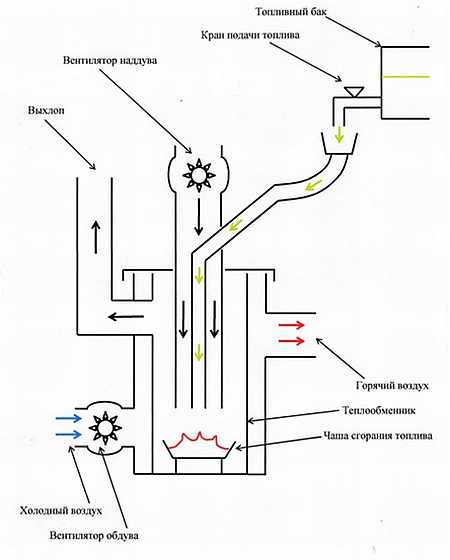

Весь процесс генерирования тепла в жидкотопливном котле, и передачи тепловой энергии к радиаторам отопления можно разбить на несколько этапов.

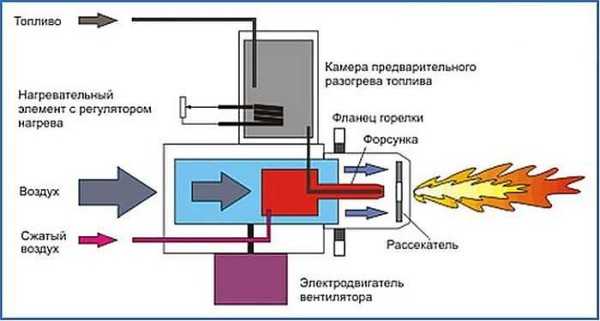

Принцип работы теплового агрегата основан на подготовке смеси из топлива и воздуха с ее последующим распылением в камере сгорания

Этап 1. Солярка или другое горючее заливается в хранилище. Топливный насос подает жидкость на горелочное устройство – в трубопроводе создается давление. Одновременно, топливонасос с помощью датчиков определяет качество горючего и процент его загустевания.

Этап 2. Дизтопливо поступает в камеру подготовки. Здесь происходит смешивание горючего с воздухом, подогрев и разжижение смеси.

Этап 3. Топливо-воздушный состав подается на форсунку. Под действием вентилятора смесь распыляется и топливный туман воспламеняется в камере горения.

Этап 4. Стены камеры нагреваются. За счет этого происходит нагрев теплообменника и теплоносителя. Теплая вода поступает и циркулирует в системе отопления.

Этап 5. При сгорании горючего вещества образуются газы, которые выводятся через дымоход. Устремляясь наружу, дым проходит через ряд теплообменных пластин и тоже отдает свое тепло.

При сжигании топлива образуется сажа. Для поддержания КПД котла на должном уровне стенки камеры горения необходимо периодически очищать

Разновидности жидкотопливных моделей

Все котлы на жидком топливе можно классифицировать по следующим критериям: сфере применения, функциональности, типу регулировки, материалу изготовления, виду используемого топлива и способу монтажа.

Бытовые и промышленные агрегаты

Основной показатель, определяющий принадлежность котельной установки к одному из видов, это мощность. Бытовые модели выпускаются мощностью от 6 до 230 кВт. Этого достаточно для отопления маленьких домов площадью 50 кв. м и больших загородных коттеджей на 2200 кв. м.

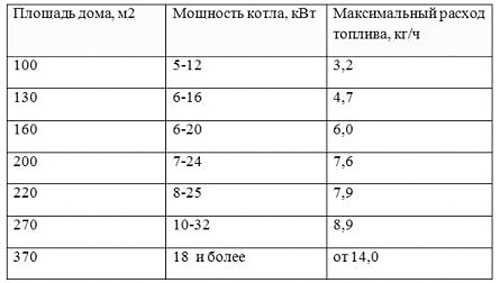

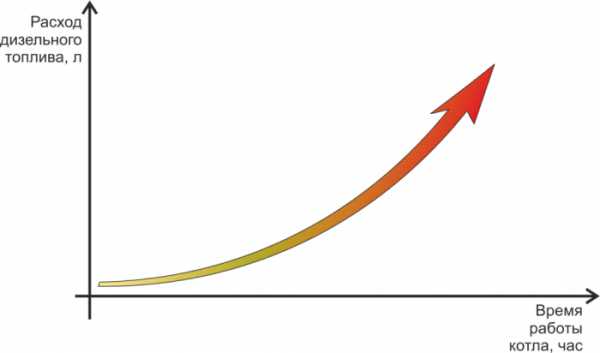

Показатель производительности определяет расход топлива в жидкотопливном котле отопления – на выработку 10 кВт тепла требуется порядка 1 кг солярки в час. Бытовые агрегаты рассчитаны на максимально допустимое рабочее давление – 4-6 бар.

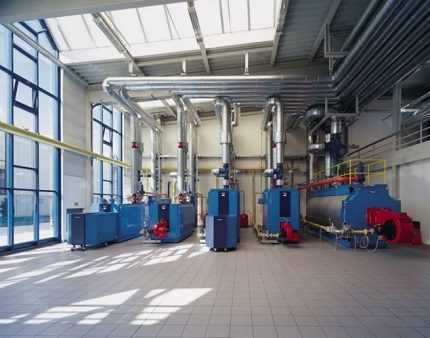

Мощность промышленных жидкотопливных котлов составляет от 500 до 12000 кВт. Сверхмощные модели работают на обогрев зданий площадью более 15 тыс. кв. м. Управление производственными отопительными агрегатами полностью автоматизировано.

Промышленное котельное оборудование подразделяется на водогрейные и паровые котлы. Первые выполняют нагрев воды под давлением, а вторые – генерируют перегретый или насыщенный пар.

Высокомощные теплогенераторы используются в блочно-модульных котельных – автономных станциях по выработке пара и тепла. Парогенераторы востребованы в пищевой, мебельной промышленности, деревопереработке, нефтедобыче и производстве комбикормов

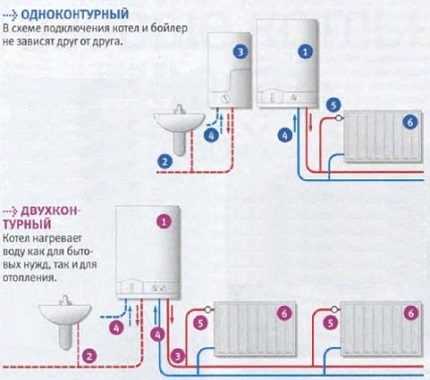

Одно- и двухконтурные котлы отопления

Одноконтурные котлы предназначены исключительно для отопления помещения. Они подключаются к радиаторам, и теплоноситель циркулирует по замкнутой системе обогрева. Такой агрегат не подогревает воду для бытового потребления – об этом надо позаботиться отдельно, установив бойлер.

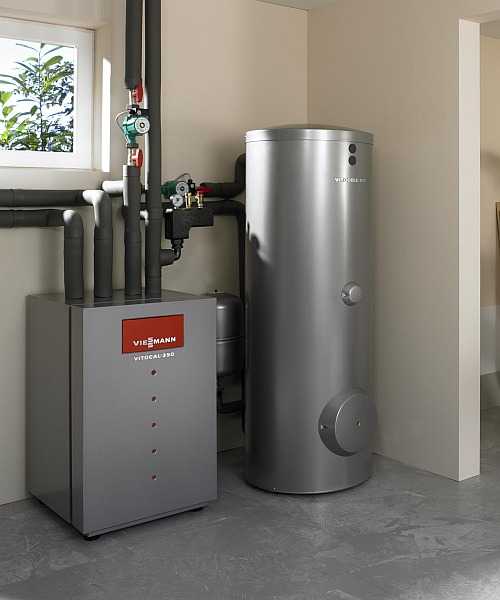

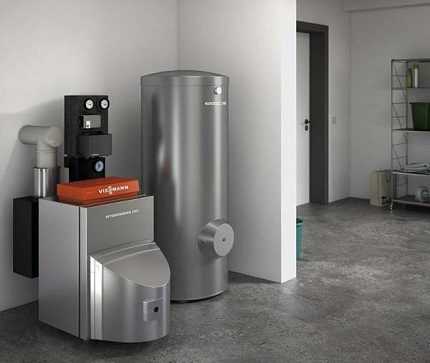

Двухконтурные модели более функциональны. Котлы обеспечивают обогрев дома и подачу теплой воды в разные точки водозабора (душ, умывальник и т.д.). В конструкции оборудования предусмотрен дополнительный теплообменник для обеспечения горячего водоснабжения.

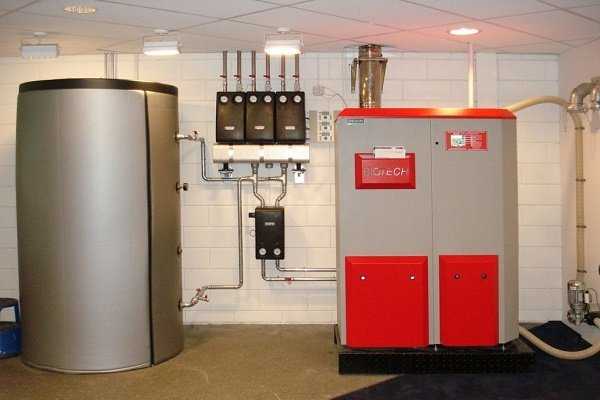

Двухконтурные котлы оснащаются проточным водонагревателем или накопительным бойлером. При использовании «проточника» вода будет холоднее, чем при встроенном накопительном баке

Виды оборудования по способу регулирования

Режим работы котла определяется типом установленной горелки. По типу регулировки все устройства делятся на несколько групп:

  • одноступенчатые;
  • двух- и трехступенчатые;
  • модулируемые.

Одноступенчатые модули функционируют по принципу переменного включения и выключения. После нагрева теплоносителя до определенной температуры пламя гаснет, а после остывания – горелка опять включается. Такие горелки малоэффективны – приводят к перерасходу топлива.

Горелки «одного режима» устанавливаются на котлах мощностью не более 200 кВт. Ведущие компании постепенно отказываются от их использования

Двух- и трехступенчатые устройства работают в следующих режимах:

  1. Двухступенчатые модули функционируют на 30 и 100% мощности. После максимального нагрева воды, горелка перестраивается на режим пониженной производительности. Это позволяет сократить расход горючего на 5-10%.
  2. Трехступенчатые работают на 30-60-100% мощности. Достигается экономичность и высокая теплоэффективность прибора.

Модулируемые – процесс сгорания топлива регулируется в автоматическом режиме. На интенсивность пламени влияют: температура внутри и снаружи здания, качество топлива и заданный режим. Диапазон изменения мощности составляет 10-100% производительности.

Микропроцессорная автоматика определяет состав топливно-воздушной смеси, оптимальную скорость подачи горючего на форсунки и давление.

Модуляционными горелками оснащаются котлы пятого поколения. По сравнению с двух- и трехступенчатыми устройствами они экономнее на 15%

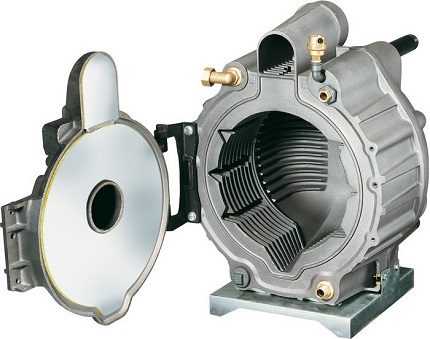

Чугунные или стальные теплообменники

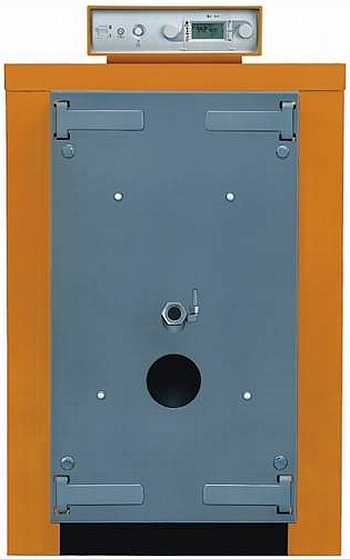

Производители оснащают отопительные агрегаты чугунными или стальными теплообменниками. Материал изготовления влияет на эффективность и долговечность котла.

Чугунные модели отличаются длительным сроком эксплуатации – более 30-ти лет. Однако они достаточно «капризны» и при критическом перепаде температур между «обраткой» и «подачей» могут дать трещину. Температурная разница воды на входе и выходе не должна превышать 20°С.

Если котел будет использоваться периодически, например, при визитах на дачу, то лучше выбирать модель со стальным теплообменником. Жаропрочная сталь менее долговечна, но устойчиво переносит перепады температур.

Котел со стальным теплообменником стоит дешевле аналога с чугунным модулем. Модели из стали представлены в товарной линейке компании Kiturami и Viessmann

Разновидности котлов по типу топлива

В качестве топливного материала в жидкотопливных котлах чаще всего используется дизель (солярка) или отработанное масло. Внешне дизельные установки не отличаются от собратьев, работающих на «отработке». Основная разница в технической составляющей.

Для работы котла используется чистое, паспортизированное дизельное топливо. При сжигании горючего образование золы минимально. Это позволяет использовать в конструкции топку и дымогарные трубы меньшего диаметра.

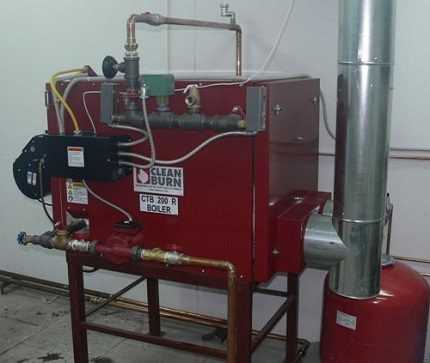

Сгорание отработанного масла происходит с обильным выбросом золы. В котлах на «отработке» внутри дымогарных трубок нет турбулизатора, и весь осадок откладывается в специальной дымосборной камере.

В устройствах, работающих на масле-отработке, используются трансмиссионные и моторные масла из автомобилей. Такие котлы целесообразно устанавливать на СТО, базах сельхозтехники и автопредприятиях

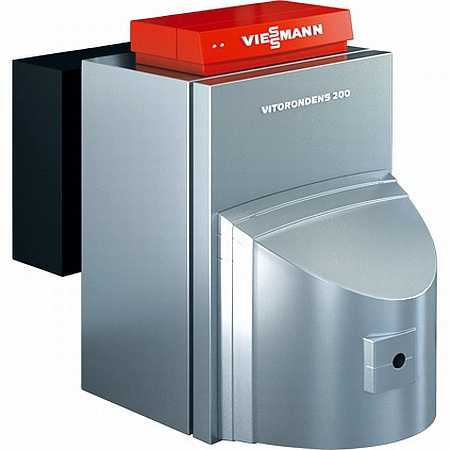

Напольные и настенные модели

По способу монтажа различают настенные и напольные агрегаты. Навесные котлы – компактны, удобны в установке, но малопроизводительны. Их мощности хватит на огрев помещения, площадь которого не превышает 300 кв.м.

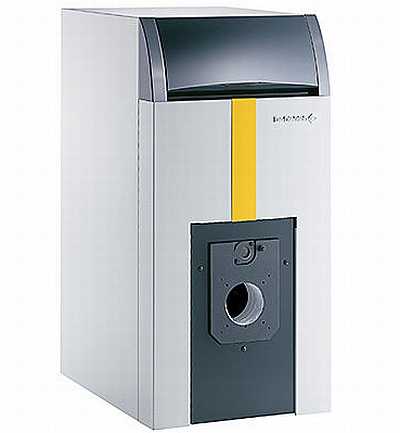

Напольные жидкотопливные котлы более громоздкие и производительные. К ним относятся все агрегаты промышленного назначения и бытовые модели высокой мощности.

Обзор моделей от ведущих компаний

Достойную нишу на рынке отопительного оборудования занимают жидкотопливные котлы зарубежных производителей: ACV, EnergyLogyc, Buderos Logano, Saturn, Ferolli и Viessmann. Среди отечественных компаний хорошо себя зарекомендовали Лотос и ТЭП-Холдинг.

Универсальные котлы ACV Delta Pro

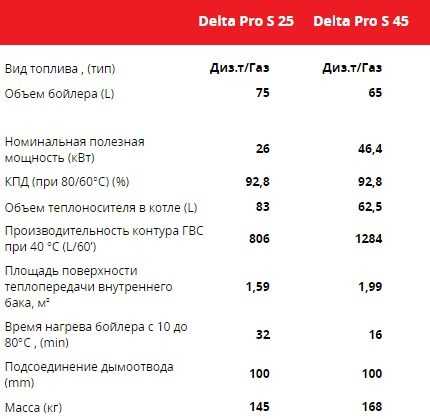

Бельгийская компания ACV реализует модели линии Delta Prо S – двухконтурные котлы со встроенным бойлером. Мощность отопительных агрегатов составляет от 25 до 56 кВт.

Котлы Delta Prо S поставляются с горелкой на выбор покупателя – или моделью BMV1 для жидкого топлива или BG2000 для пропана и природного газа

Технико-эксплуатационные особенности:

  • материал изготовления теплообменника – сталь;
  • пенополиуретановая изоляция корпуса;
  • работа на дизельном топливе или газе;
  • панель управления с термометром, регулировочным термостатом.

Жидкотопливный котел «подстраивается» под сезон – предусмотрен переключатель «зима/лето».

КПД котлов Delta Prо S составляет 92,8%. Время нагрева воды для системы ГВС зависит от мощности установки и колеблется от 16 до 32 минут

Агрегаты EnergyLogyc – интеллектуальная автоматика

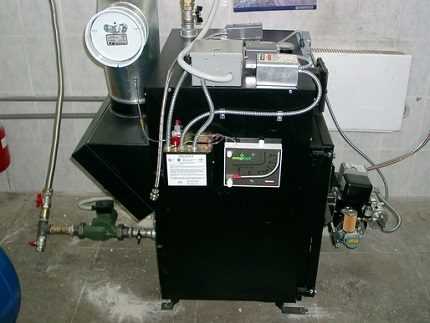

Котлы на отработанном масле американской компании EnergyLogyc отличаются от аналогов автоматизированными процессами настройки горелки и сжигания топлива. В качестве горючего используются отработанное масло, дизтопливо, растительное масло или керосин.

В устройстве увеличен размер топки и сечение дымогарных труб – это позволяет эффективно использовать «отработку» и сокращает количество работ по чистке котла

Жидкотопливные агрегаты EnergyLogyc выпускаются в трех модификациях:

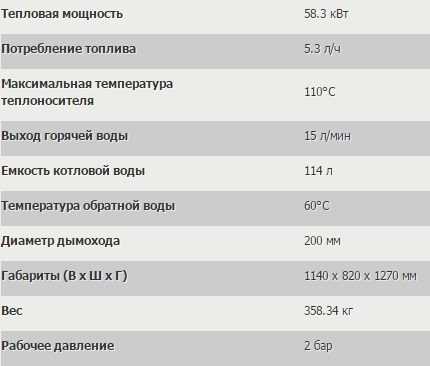

  • EL-208В – мощность 58,3 кВт, потребление топлива – 5,3 л/ч,
  • EL- 375В – производительность 109 кВт, расход горючего – 10,2 л/ч;
  • EL-500В – тепловая мощность – 146 кВт, потребление топливного материала – 13,6 л/ч.

Максимальная температура теплоносителя в представленных моделях – 110°С, рабочее давление – 2 бар.

Котел EL-208В подходит для отопления помещений разного назначения: коттеджей, теплиц, автосервисов, производственных цехов, складов, частных домов и офисов

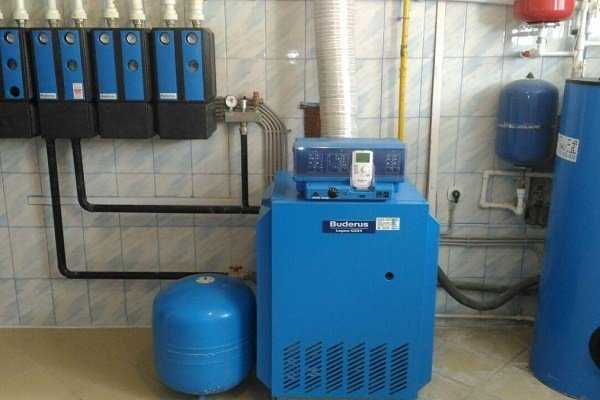

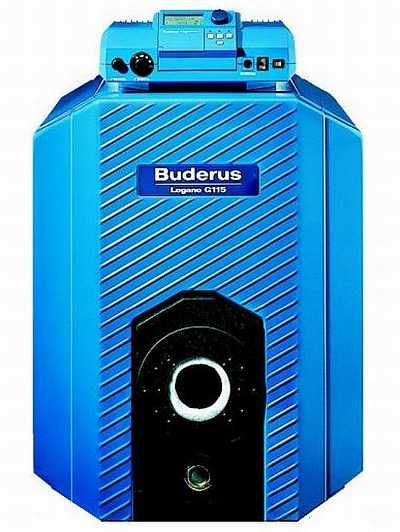

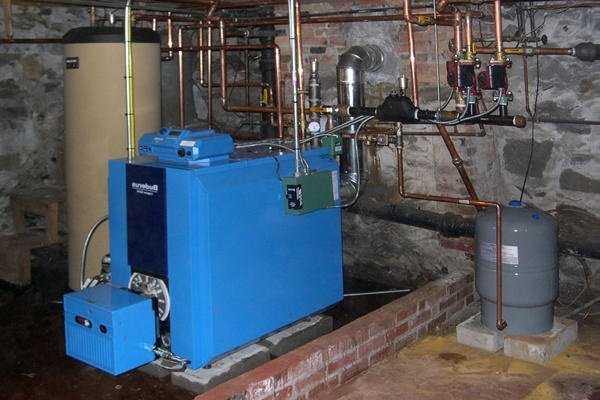

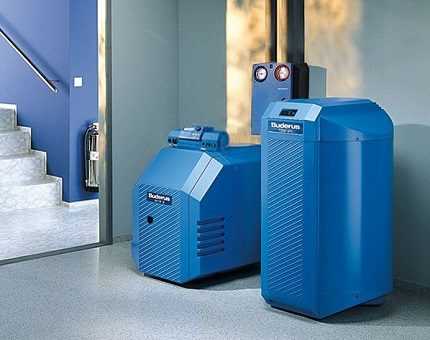

Buderos Logano – немецкое качество

Компания Buderos (Германия) выпускает дизельные котлы, форсунки, горелки и прочее оборудование, необходимое для эксплуатации отопительной системы. Диапазон мощностных характеристик агрегатов составляет 25-1200 кВт.

КПД жидкотопливных котлов Buderos составляет 92-96%. Оборудование работает в полностью автоматическом режиме, топливный материал – солярка. Теплообменник изготовлен из серого чугуна или стали

Котельные установки Buderos Logano производятся в двух сериях:

  • Buderos Logano категории «G» — предназначены для частного использования, их мощность составляет 25-95 кВт;
  • Buderos Logano категории «S» — оборудование промышленного назначения.

Агрегаты отличаются обтекаемым дизайном, удобной системой управления, встроенным шумоглушителем.

Бытовые котлы Buderos Logano поставляются со встроенными и отрегулированными горелками для дизтоплива. Устройство возможно доукомплектовать насосной группой, системой безопасности и расширительным баком

Котлы корейской фирмы Kiturami

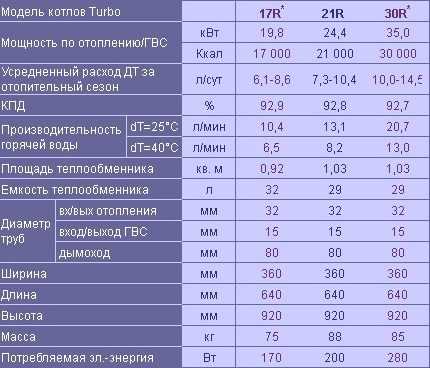

Напольные двухконтурные котлы Kiturami серии Turbo предназначены для бытового использования. Мощность агрегатов 9-35 кВт. Отличительные особенности модели:

  • обеспечение отопления и горячего водоснабжения помещений до 300 кв.м;
  • теплообменник котла изготовлен из высоколегированной стали;
  • дополнительный теплообменник ГВС на 99% состоит из меди, что повышает эффективность обогрева;
  • в качестве теплоносителя подходит антифриз и вода.

Отличительная черта моделей Turbo – наличие турбоциклонной горелки. Она функционирует по принципу турбированного двигателя автомобиля.

В специальной металлической плате за счет высокой температуры происходит вторичное сгорание. Это позволяет экономично расходовать топливо и сокращает выброс вредных веществ в атмосферу.

Работа Kiturami Turbo возможна в режимах: «Душ», «Сон», «Присутствие», «Работа/Проверка» и «Таймер». Панель управления вынесена переднюю сторону корпуса

Выводы и полезное видео по теме

Просмотр видеоматериалов поможет разобраться в устройстве и принципе работе отопительных агрегатов на жидком топливе.

Сравнение дизельного котла и агрегата, работающего на «отработке»:

Принцип работы Kiturami Turbo 30R:

Жидкотопливные котлы отличаются высоким уровнем автоматизации. Отопление на базе дизельных устройств позволяет достичь автономности, а отсутствие жестких рамок по документальному оформлению делает их привлекательным предложением. Однако ряд существенных недостатков по обслуживанию котельной установки, удерживает спрос на дизельные агрегаты.

sovet-ingenera.com

Котлы отопления на жидком топливе: объективно о расходе топлива

Содержание статьи:

Современные котлы отопления на жидком топливе, несмотря на техническое совершенство и способность эффективно отапливать здания в отсутствие подключения к магистрали централизованного снабжения природным газом, редко встречаются в наших домах. При этом в странах Западной Европы, обладающих более развитой инфраструктурой и трепетно относящихся к проблемам экономии, процент подобного оборудования в общей массе теплогенераторов выше. Предлагаем разобраться вместе, чем хорош и чем плох жидкотопливный котел отопления (ЖТКО) и в каком случае его установка в отечественных условиях себя оправдывает.

На каких видах жидкого топлива работают жидкотопливные теплогенераторы

Бытовые (промышленных это не касается) ЖТКО способны работать на следующих видах топлива:

  • Дизельное топливо — наиболее качественный, но и дорогой вид жидкого топлива. Эксплуатационные затраты при его использовании сравнимы, а при некоторых условиях и выше, чем при отоплении электроэнергией и сжиженным газом.
  • Топливное масло или нефтяное печное топливо — продукт перегонки нефти, схожий с дизтопливом, но получаемый из более тяжёлых фракций. Его теплотворная способность на 15-20% ниже, зато цена почти в два раза меньше. Топливное масло нуждается в более тщательной фильтрации, чем «солярка».
  • Биотопливо — растительные горючие масла, как правило, используются в смеси с дизтопливом или нефтяным маслом. Характеристики растительных масел схожи с нефтяными, стоимость несущественно ниже.
  • «Отработка» — отслужившее техническое смазочное масло, слитое из механизмов. Для автопредприятия, СТО, базы сельхозтехники это находка, ведь топливо ничего не стоит. Частникам редко удаётся найти дешёвый и постоянный источник отработанного масла.

Теплообменники жидкотопливных котлов

Теплообменник — устройство, в котором происходит сгорание топлива и нагрев теплоносителя. В современных котлах он имеет развитое оребрение, позволяющее отбирать максимальное количество тепла в процессе горения. Появились и конденсационные ЖТКО с дополнительной секцией теплообменника, позволяющей утилизировать вторичное тепло отходящих газов. Циркуляция теплоносителя организована по принципу «водяной рубашки».

Теплообменники могут быть изготовлены из чугуна либо стали. Чугунные дороги, тяжелы, боятся термических и механических ударов, зато при аккуратном обращении очень долговечны, служат не менее полувека.

Даже стальные теплообменники жидкотопливных котлов весьма тяжелы, не говоря уж о чугунных, поэтому ЖТКО выпускаются только в напольном исполнении.

Существуют и комбинированные теплообменники из чугуна и стали

Вентиляторные горелки и управление ими

  • Горелка для жидкого топлива имеет встроенные насос и вентилятор. Первый всасывает из бака топливо, впрыскивает под давлением и распыляет его в теплообменнике, второй принудительно подаёт воздух в дозированном количестве, необходимом для горения. Наличие вентилятора заодно повышает эффективность дымоудаления. Жидкотопливная горелка — сложное и недешёвое устройство, чувствительное к качеству топлива. Установка предварительных фильтров и их своевременная замена для его очистки обязательна. Простые и дешёвые горелки могут работать только на максимальном режиме, более совершенные имеют 2-3 ступени мощности. Это способствует снижению потребления топлива и увеличению срока службы оборудования.

Большинство горелок работает на относительно лёгких видах топлива: дизельном, нефтяном масле, биотопливе. Но существуют и горелки с предварительным подогревом топлива для более густого и менее горючего отработанного технического масла, а также универсальные, способные эффективно сжигать все виды. Горелки для «отработки» и универсальные стоят ощутимо дороже обычных.

Универсальная горелка, способная работать на отработанном масле.

  • Автоматика управления современных ЖТКО согласовывает работу горелки с системой отопления в целом, позволяет добиваться экономного расхода топлива и оптимального теплового режима, ничем не уступающего по комфортности газовому и электрическому отоплению. При наличии качественного топлива оборудование работает полностью автономно, многие теплогенераторы могут быть встроены в систему «умный дом», управляться дистанционно.

Вентиляторная горелка распыляет топливо в камере сгорания теплообменника под давлением, воздух также нагнетается

Типы жидкотопливных котлов

О различии горелок по типу топлива мы уже упомянули, о наличии разных ступеней мощности тоже. Пару слов о форм-факторе котлов: горелка может располагаться внутри корпуса теплогенератора либо снаружи. Во втором варианте она является легкосъёмной и может быть за пару часов заменена на газовую. Ещё пару десятков лет назад универсальные теплогенераторы газ/жидкое топливо считались рациональным выбором. Но сегодня, когда появилось конденсационное газовое оборудование с модулируемыми горелками, а универсальные котлы из-за невозможности изменения конструкции теплообменника существенно уступают им по КПД, двухтопливное решение уже нельзя назвать актуальным.

По возможности нагрева воды для горячего водоснабжения ЖТКО делятся на:

  • Одноконтурные, имеют только контур для нагрева теплоносителя.
  • Двухконтурные с проточным нагревателем, горячая вода проходит непосредственно через выделенную секцию водяной рубашки.
  • Двухконтурные со встроенным бойлером.

На заметку: дороже обойдётся, но даст наиболее комфортное горячее водоснабжение установка пары одноконтурный котёл + накопительный водонагреватель косвенного нагрева (бойлер) литров на 100-150.

Сколько топлива потребляет ЖТКО и насколько это дорого

Производители зачастую «стесняются» указывать «аппетиты» своих теплогенераторов. Но мы сможем прикинуть приблизительный расход топлива для жидкотопливного котла отопления самостоятельно. На максимальном режиме горелка потребляет количество дизтоплива, примерно равное её мощности, делённой на 10. То есть, котёл (горелка, если точнее) 20 кВт «скушает» 2 литра «солярки» за час непрерывной работы или 48 в сутки. 20 кВт — этого вполне достаточно для дома площадью 200 м2 в климатических условиях Центральной России. Итак, примем, что 3 месяца в году котёл работает с нагрузкой 75% от максимальной, 3 месяца — 50% и ещё 3 — 25%. Итого получаем 6480 литров за отопительный сезон. Добавим 10% на горячее водоснабжение, получим 7 128 литров или 7,1 м3. Топливного масла потребуется больше, 8,550 литров или 8,5 м3. Нужно понимать, что это очень усреднённые данные, они не учитывают ни уровень исполнения самого котла, ни степень утепления дома. Эффективно теплоизолировав здание снаружи, расход топлива можно уменьшить раза в два, а перейдя на низкотемпературный режим — ещё на четверть.

Про цену топлива говорить не будем, она постоянно меняется и зависит от региона. Чтобы точно просчитать эксплуатационные расходы, нужно найти местных оптовых поставщиков и узнать, в какую сумму обойдётся загрузка того или иного вида топлива в хранилище с учётом транспортных расходов. К слову, в отличие от «солярки», топливное масло не везде и не всегда можно приобрести.

На заметку: в эксплуатационные расходы также следует включить цену замены фильтров, хотя это и несопоставимо меньше самого топлива.

Где и как хранить топливо

Не всегда потребители учитывают необходимость строительства топливохранилища при выборе теплогенератора, а продавцы оборудования им об этом тактично не напоминают. «Солярку» в канистрах не навозишься, к тому же покупать оптом значительно дешевле. Оптом — это значит бензовозом. Самый маленький — на шасси «Газели», вместимость его цистерны — 1,3 м3. Следующий — шасси ГАЗ 3309, он привезёт 4,9 м3. Далее имеются 6,2, 6,5, 6,8 м3 и так далее, максимум 15,8 м3. В стоимости топлива немалую долю «тянут» транспортные расходы, поэтому возить по полцистерны невыгодно. Исходя из этого и сезонной доступности проезда тяжёлого автотранспорта вместимость топливохранилища рекомендуется принимать в пределах 0,25-1 годовой потребности и не меньше доступной в регионе автоцистерны.

Строительные и противопожарные нормы разрешают хранить в котельной запас топлива всего лишь в 50 л, поэтому вместительное топливохранилище должно быть устроено за пределами дома либо в изолированной от здания противопожарной стеной пристройке с отдельным входом. Закапывать, как часто делали раньше, металлический резервуар (к примеру, списанную цистерну) в землю, не рекомендуем. Грунт промерзает, ёмкость и трубопроводы нужно теплоизолировать, сталь со временем корродирует, осуществлять контроль за герметичностью ёмкости невозможно. А новый, долговечный металлический резервуар весьма дорог.

Существуют полимерные топливные резервуары для размещения в грунте, они не подвержены коррозии, но не столь прочны, как стальные

Для небольшого объекта, каковым является частный жилой дом, рациональнее соорудить отдельное хозяйственное строение или пристройку к дому, где можно будет поддерживать положительную температуру. Ёмкости — стандартные полимерные баки, чаще используют на 1000 л. Они компактны, занимают немного места, имеют все необходимые технологические отверстия для объединения в систему, относительно несложно загружаются и очищаются.

Топливохранилище частного дома на 3 м3 в отапливаемом помещении — удобно и безопасно.

На заметку: следует учитывать, что топливохранилище должно иметь удобный подъезд для спецавтотранспорта.

Плюсы и минусы ЖТКО

Собственно, мы уже упомянули все достоинства и недостатки жидкотопливных котлов, но на всякий случай повторим их:

Плюсы:

  • Высокая степень автоматизации, возможность создавать максимальный тепловой комфорт.
  • Полная автономность от других источников энергии (помимо электроэнергии, но потребности в ней невелики, можно обойтись генератором)

Минусы:

  • Высокие эксплуатационные расходы.
  • Необходимость иметь вместительное топливохранилище, не допускать замерзания его и трубопроводов.
  • Вентиляторные горелки довольно сильно шумят, через стенку хорошо слышна их работа.
  • ЖТКО следует располагать в отдельном помещении с хорошей вентиляцией, желательно никак не связанным с жилыми помещениями — «аромат» дизтоплива неистребим.

Современная котельная на жидком топливе — чистое помещение, вы не увидите в нём луж «соляры» на полу. Но специфический запах топлива всё равно просачивается

Итак, кто же установит в своём доме ЖТКО? Во-первых, тот, у кого нет и в ближайшей перспективе не предвидится прокладка газопровода. Во-вторых, человек не бедный, предпочитающий заплатить больше денег, но получить комфортные условия проживания. В-третьих, тот, в чьём доме отсутствуют достаточные для организации альтернативного отопления электрические мощности, а топить дровишками его не устраивает.

В заключение скажем, что жидкотопливные котлы — довольно сложная техника, требующая профессионального обслуживания. Поэтому установку, подключение и сервисные работы должны проводить специалисты, обладающие соответствующей квалификацией.

Видео: подземный дизельный котел

http://www.youtube.com/watch?v=OKhH7-jfncw

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Жидкотопливный котел отопления на отработанном масле, солярке, расход топлива

Популярность таких котлов объясняется их автономностью и автоматизированной работой. Однако топливо для них довольно дорогое и также недешево обходится их монтаж. Жидкотопливный котел отопления будет оправдан в том случае, если дом не имеет доступа к газовой магистрали. Твердотопливные котлы, по сравнению с жидкотопливными котлами отопления, обладают более высокой степенью автоматизации, поэтому иногда они тоже оправдывают себя с этой точки зрения.

Жидкотопливный котел отопления

Принцип работы и параметры

Если говорить о принципе работы таких котлов, то во многом они схожи с газовыми котлами напольного типа. Основное отличие заключается в их конструкционных особенностях. Жидкотопливные самодельные котлы отопления на отработке оснащены вентиляторной горелкой, в независимости от того, какими параметрами мощности обладает котел. Роль такой горелки состоит в следующем: она распыляет топливо под большим давлением и подает его в камеру сгорания. На мелкие капли топливо распыляется, когда проходит через форсунку. После этого топливо обретает туманообразную форму и смешивается с воздухом, который нагнетает вентилятор котла. Смесь топлива и воздуха попадает в газовую горелку и после этого происходит процесс ее воспламенения.

Котел, работающий на жидком топливе, можно оснастить дополнительно котловым регулятором. Этот регулятор управляет различными устройствами, которые подключены к котлу, например, насосом, а также горелкой.

Принцип работы жидкотопливного котла

Самый важный параметр жидкотопливного котла, впрочем, как и котлов другого типа – это его мощность. Чтобы определить, какой мощностью должны обладать жидкотопливные котлы отопления, чтобы наиболее эффективно обогреть дом, потребуется провести подробный теплотехнический расчет. Нужно учесть такие детали, как: количество окон и дверей, их расположение, толщину стен, толщину перекрытий. Даже количество проживающих в доме людей тоже можно принять во внимание. Такой расчет может осуществить специалист с фирмы, у которой вы приобретаете котлы отопления на жидком топливе. Самостоятельно можно осуществить приблизительный расчет параметров котла, который потребуется для организации отопительной системы. Для дома с высотой потолков 3 метра и довольно утепленными стенами на 10 кв. метров площади потребуется примерно 1 кВт мощности котла.

Многие котлы, работающие на жидком топливе, могут работать и с помощью газовой горелки. Такой котел отопления на солярке будет оправдан в том случае, если в ближайшем будущем планируется проведение возле дома газовой магистрали.

Для того чтобы перевести котел с одного типа топлива на другое, потребуется осуществить некоторые процедуры. Такие процедуры лучше доверить профессионалам. Речь идет о прочистке дымовых каналов и настройке новой горелки.

Ставим котел

Для установки котла, работающего на жидком топливе, потребуется подготовить отдельное помещение. Также потребуется позаботиться о том, чтобы в нем была вытяжка. Помимо этого, потребуется подготовить место, где будет храниться запас топлива. Если топливо хранится в емкости из пластика, то ее потребуется поставить на металлический поддон для того чтобы топливо не растеклось по полу в случае образования течи.

Рекомендуем к прочтению:

Котел устанавливается как правило в отдельное помещение

Для того чтобы посчитать примерный расход топлива, можно воспользоваться следующей формулой: максимальная мощность котла делится на 10. Если дом обладает площадью от 150 до 300 кв. метров, то потребуется от 2000 до 4000 литров топлива. Чаще всего жидким топливом служит солярка.

Топливопроводы, которые подают топливо, потребуется утеплить. Это делается для того чтобы вязкость топливо не возросла, так как в этом случае, чтобы перекачивать топливо, потребуется насос с большей мощностью.

Также следует позаботиться о правильной и качественной установке топливопроводов. Если в топливном канале будет даже одно плохо герметизированное место, туда будет попадать воздух. Это приведет к тому, что котлы отопления на отработанном масле могут остановиться на время. И этот процесс может периодически повторяться.

Для того чтобы не загрязнялись форсунки котла, устройство потребуется оснастить специальным фильтром для тонкой очистки солярки. Если этого не сделать, то засорение форсунок неизбежно приведет к тому, что снизится производительность такого устройства, как самодельный котел отопления на отработке.

Фильтр тонкой очистки для систем отопления на жидком топливе

В Европе пользуются популярностью жидкостные котлы отопления, которые на обогрев одного квадратного метра площади требуют в год расхода 3 литров солярки. Такие дома, как правило, хорошо утеплены и оснащены вентиляцией принудительного характера.

Рекомендуем к прочтению:

Не стоит забывать о том, что твердотопливному котлу периодически потребуется технический осмотр и обслуживание. Такие компоненты котла, как дымовые каналы, камера сгорания или горелка, будут покрываться пылью и сажей. Кроме этого, дымоход может покрываться ржавчиной, а в трубопроводе и теплообменнике может наблюдаться образование накипи. Все эти факторы не могут сказаться положительно на работе и производительности котла. Это может спровоцировать поломку или повлияет на расход топлива.

Многое зависит и от качества топлива. Не рекомендуется использовать топливо с разными параметрами, так как такие масляные котлы для отопления обладают высокой чувствительностью.

Если вы и меняете тип дизельного топлива, то потребуется перенастроить горелку. Для этого потребуется специальный газоанализатор. Все эти характеристики в совокупности с большой ценой на дизельное топливо снижают популярность жидкотопливных котлов.

Есть у жидкотопливных котлов и свои весомые преимущества: котлы отопления на солярке работают довольно тихо и не так быстро загрязняются. Если сравнивать их с котлами газового типа, то в случае с первыми не потребуется получать разрешение на их установку, а также котлы отопления на отработке почти ничем не отличаются по такому параметру, как производительность.

Еще одним достоинством можно назвать высокую степень автоматизации. Если в топливные емкости залить максимальное количество дизельного топлива, то его хватит на 2-3 месяца работы котла. За это время котел отопления на отработанном масле может функционировать в автономном режиме. Полную автономность можно достичь, если добавить к устройству генераторы дизельного типа. Источник электроэнергии потребуется для того чтобы обеспечить автономную работу таких компонентов котла, как насос, горелка и других приборов.

otoplenie-doma.org

Жидкотопливный котел для отопления частного дома

Отопительное оборудование на жидком топливе пользуется огромной популярностью на отечественном рынке, что объясняется автономной его работой и современной автоматизацией.

Единственным недостатком данных систем является высокая стоимость топлива и непосредственного монтажа оборудования. Его установка будет полностью оправдана в местности, где отсутствует подключение к газовой магистрали. Иногда, неплохой альтернативой жидкотопливным котлам является твердотопливной оборудование, но лишь при наличии источника энергии в непосредственной близости.

Ниже рассмотрим конструкцию и принцип действия котла на жидком топливе, а также его монтаж.

Жидкотопливный отопительный котел

Принцип действия жидкотопливной установки и ее конструкция

Принцип функционирования котла во многом напоминает работу газового напольного прибора. Главной отличительной чертой является различность их конструкций.

В самодельных изделиях на жидком топливе имеют вентиляторную горелку на отработке. Ее функция состоит в распылении топлива под высоким давлением и последующей его подаче в камеру сгорания. В процессе распыления участвует форсунка, которая распределяет топливо на капли небольшого размера. Само сырье трансформируется в туманообразный вид и перемешивается с воздушным потоком, нагнетаемым вентилятором.

Смесь воздуха и топлива, попадая в горелку, при водит к процессу воспламенения.

Совет: Устанавливая жидкотопливный котел, дополнительно следует монтировать и котловой регулятор. Он позволяет управлять множеством устройств, которые подсоединены к оборудованию. К примеру, горелкой, насосом и т.д.

Конструкция котла на жидком топливе

Основной характеристикой эффективной работы оборудования является его мощность. Для того чтобы понять, какой мощности вам нужен котел для создания комфортного микроклимата, следует провести ряд теплотехнических расчетов.

Факторы, которые учитываются при расчете мощности установки:

  • площадь отапливаемого помещения;
  • количество дверей и окон в комнате;
  • стены и их толщина;
  • толщина перекрытий;
  • наличие теплоизоляции.

Кроме того, количество проживающих людей, также имеет значение в подсчете необходимой мощности. Лучше доверить проведение подобных подсчетов профессионалам в той компании, где вы заказали оборудование.

В домашних условиях вы можете определить лишь приблизительное значение параметра. В среднем для дома, высота потолков которого не превышает 3 м, следует приобретать прибор в соответствии с 1 кВт мощности на каждые 10 м2 площади.

Совет: Если планируется проведение газовой магистрали в вашем регионе проживания, о выгодно отдать предпочтение моделям жидкотопливных котлов, которые работают на газовой горелке. Это позволит в будущем перестроить оборудование на газовое отопление.

Схема работы газовой горелки

Монтаж котла на жидком топливе

Установка данного оборудования требует, в соответствии с нормами и стандартами, наличия отдельного помещения. В этой комнате должна быть хорошо продуманна система вентиляции.

Также следует позаботиться о месте, где будет осуществляться хранение запасов топлива. В том случае, если сырье находится в пластиковой емкости, то для его хранения необходимо разместить топливо на поддон из металла. Таким образом, можно легко предотвратить его утечку, в случае повреждения емкости.

Средний расход топлива котлом во многом зависит от выбранной вами модели, но часто его рассчитывают в зависимости от мощности оборудования. Данный параметр следует разделить на 10. Если площадь дома не превышает 150 м2, то вам потребуется около 2000 л сырья. В его качестве чаще всего выступает солярка.

Совет: Дополнительного утепления требуют топливопроводы с целью предотвращения возрастания его вязкости. В противном случае, вам будет необходим насос с большей мощностью для его перекачки.

Не менее важной является сама установка топливопроводов, которая требует тщательной герметизации. В следствии это может повлиять на попадание воздуха и остановку оборудования.

Технический осмотр котла на жидком топливе

Для предотвращения загрязнения форсунок, нужно установить специальный фильтр, который позволит тонко очистить солярку. Ведь загрязнение форсунок приведет к снижению производительности котла.

Котлы на жидком топливе часто нуждаются в техническом обслуживании и периодических осмотрах. Оборудование очень часто засоряется пылью и сажей, особенно это касается камеры сгорания, дымовых каналов и горелки. Что же касается трубопроводов, то они подвержены образованию накипи и развитию коррозийных процессов. Все это непосредственно влияет на эффективность работы устройства и может стать причиной выведения его из строя или же привести к увеличению расхода топлива.

Совет: Особое внимание следует уделять качеству используемого сырья, в котором не должно быть много примесей.

При смене типа дизельного сырья, нужно дополнительно перенастроить горелку посредством специального газоанализатора. Оборудование не требует наличия специальных разрешений на установку, что делает его монтаж доступным для каждого.

Подробнее о жидкотопливных котлах смотрите в видео:



Вам также будет интересно:

otoplenie-domika.ru

расход топлива и цена на него

Отопление частных домов с помощью дизельного топлива встречается не так часто, в основном по причине высокой цены на солярку. Тем не менее, в регионах, не подключенных к магистральному газу, жидкотопливные котлы популярны из-за простоты подключения и эксплуатации.

Плюсы и минусы

Дизельные котлы для отопления частного дома обладают целым рядом достоинств, с лихвой компенсирующих высокую цену на топливо. Их КПД достигает 85%, а процесс работы полностью автоматизирован. В отличие от газового оборудования, установить и подключить их можно самостоятельно, без согласования.

Достоинства:

  • доступность топлива, даже для отдаленных регионов, не подключенных к газовой магистрали;
  • после включения регулирование процесса отопления происходит в автоматическом режиме, горелка включается и отключается в зависимости от температуры теплоносителя в системе;
  • для установки и подключения дизельного оборудования не нужно согласование, вам не придется собирать пакет документов и получать разрешение от надзорных органов;
  • нет необходимости в монтаже сложных систем дымоотведения и вентиляции с высокой ценой, можно использовать коаксиальный дымоход, выведенный через стену в любом месте;
  • цена на дизельные котлы для отопления частного дома и сопутствующее оборудование не слишком высока.

Однако, они не лишены недостатков, большая часть которых вполне решаема:

  • из-за шума и запаха необходимо обустройство котельной;
  • для хранения и бесперебойной подачи топлива придется установить емкость, соединенную с котлом трубопроводом;
  • дизельные котлы энергозависимы, поэтому в регионах с частыми перебоями нужно предусмотреть резервный источник электроснабжения;
  • цена на топливо — солярку — довольно высока, а расход ее значителен.

Устройство

Его устройство довольно простое:

  1. В камере сгорания установлена горелка с турбонаддувом.
  2. При сгорании топливной смеси стенки камеры, образованные теплообменником, нагреваются.
  3. Нагретый теплоноситель поступает в систему отопления, отдает тепло в помещение, после чего возвращается в котел.
  4. Образующиеся при сгорании газы отводятся с помощью дымохода наружу.

Классификация

Выбор модели зависит от набора необходимых характеристик: мощности, материала теплообменника, типа горения, реализованного в котле, а также потребности в горячем водоснабжении.

Выбор мощности

Наиболее важная характеристика, от правильного выбора которой зависит эффективность отопления и экономичный расход топлива. Мощность дизельного отопительного оборудования измеряется в киловаттах, она указана в технической документации на любой котел. Для расчета существует специальная методика, которая учитывает все нюансы.

Обычному потребителю удобнее ориентироваться на площадь отапливаемого частного дома — этот показатель также указан в основных характеристиках любой модели. Как правило, для умеренного климата можно использовать несложную формулу: суммарная площадь всех помещений дома делится на десять, в результате получается нужная мощность котла. Для более холодного климата это значение нужно увеличить на 20-30%.

Упрощенный способ расчета мощности актуален только для домов простой планировки с высотой потолков до 3 м. Для многоэтажных строений с обогреваемыми лестницами расчет лучше вести исходя из объема помещений.

Расчет расхода топлива

Расход дизельного топлива напрямую зависит от мощности котла, в среднем его рассчитывают по так: мощность котла в киловаттах делят на 10, получают часовой расход солярки в кг в режиме нагрева. В режиме поддержания температуры расход снижается на 30-70% в зависимости от степени теплоизоляции дома. В среднем, расход бытовых котлов отопления в частном доме среднего размера составляет 0,5-0,9 кг.

Материал теплообменника — что от этого зависит?

Теплообменник в дизельных котлах может быть выполнен из стали или чугуна. Оба материала имеют как достоинства, так и недостатки:

  • котлы со стальным теплообменником легче и дешевле, быстрее реагируют на изменение температуры, более устойчивы к локальным перегревам, но они сильно подвержены коррозии;
  • теплообменник из нержавеющей стали долговечен, не боится воздействия агрессивных соединений, обладает равномерным теплораспределением, при этом цена на них несколько выше;
  • цена на котлы с чугунным теплообменником выше, они тяжелее, отличаются повышенной хрупкостью и могут треснуть при резких перепадах температур, но они более устойчивы к коррозии и долговечны при эксплуатации в агрессивной среде;
При сгорании дизельного топлива образуется большое количество сажи, содержащих соединения серы. Соединяясь с конденсатом, они образуют слабые кислоты, что приводит к быстрой коррозии элементов котла и выходу его из строя.

Избежать появления конденсата можно с помощью правильно смонтированной системы подачи обратки в котел, о чем будет рассказано в соответствующем разделе.

Одно- или двухконтурный?

Дизельные котлы для частного дома могут не только обеспечивать отопление, но и нагревать воду для бытовых нужд. Такие котлы называются двухконтурными. При выборе двухконтурного котла необходимо увеличить расчетную мощность на 20%, в противном случае ее может оказаться недостаточно для эффективного отопления и нагрева воды.

При покупке нужно оценить целесообразность покупки двухконтурной модели, если расход горячей воды незначителен — лучше установить отдельный водонагреватель и не усложнять систему отопления.

Способ теплообразования — что лучше?

По принципу нагрева теплоносителя дизельные котлы бывают традиционного типа и конденсационные, использующие дополнительно энергию конденсата. Они обладают повышенной эффективностью и меньшим расходом топлива, но цена на них выше.

Нужна ли сменная горелка?

Дизельные горелки по конструкции очень похожи на газовые, поэтому на рынке представлено множество моделей, позволяющих использовать любую из этих горелок в одном котле. Замена их настолько проста, что не требует вызова мастера — ее можно выполнять самостоятельно в удобное время.

Если дизельный котел приобретается как временный источник отопления, и планируется подключение к газовой магистрали в обозримом будущем, лучше выбрать модель, адаптированную к сменным горелкам.

Установка и подключение

Как уже было отмечено, согласование для подключения дизельного котла не требуется, достаточно оборудовать котельную и бак для топлива, смонтировать систему отопления — и можно подключать отопительный агрегат.

Обустройство котельной

Котельную, из-за шума и запаха, лучше делать в отдельном звукоизолированном помещении. Площадь и расположение котельной должны позволять установить в самой котельной или в непосредственной близости емкость для солярки с оборудованными подъездными путями. Если топливопровод получится протяженным, потребуются котел с большой мощностью всасывания и дополнительные затраты по его утеплению, что приведет к удорожанию общей сметы.

При устройстве котельной можно ориентироваться на требования к газовым котельным:

  • площадь — 4 м² на котел, плюс площадь для установки бака для топлива;
  • высота помещения — от 2,2 метров и выше;
  • ширина дверного проема — не менее 0,8 м;
  • котельную нужно оснастить окнами с площадью не менее 0,3 м² на каждые 10 м³ объема данного помещения;
  • обязательно обустройство приточной вентиляции, из внешней среды (с улицы) — не менее 8 см² на каждый кВт мощности котла, из соседних помещений — не менее 30 см²/кВт;
  • котел должен быть подключен к электропитанию отдельным кабелем через отдельный автоматический выключатель, номинальный ток которого указан в технической документации;
  • корпус котла необходимо заземлить, для чего в котельной предусматривают шину заземления.
В данной статье подробно рассматриваем характеристики и даём рекомендации по выбору твердотопливного котла для отопления дома и дачи.
Какой выбрать тип электрокотла и как правильно рассчитать его мощность, используя формулу, рассказываем здесь.

Емкость для хранения и подачи топлива

Бак для солярки, установленный в помещении котельной, по требованиям не должен превышать емкость в 0,8 м³. Обычно для этой цели используют специальные емкости из полимера, устойчивого к агрессивным жидкостям, и оснащенного следующими элементами:

  • топливозаборник со шлангом и поплавком, позволяющий осуществлять забор топлива с поверхности, где оно не загрязнено осадком;
  • дыхательный клапан для удаления паров солярки;
  • поплавковый уровнемер, показывающий расход и остаток топлива;
  • фильтр для дизельного топлива, его устанавливают только при отсутствии такового в горелке котла.

Емкости в 0,8 м³ для отопления на протяжении холодного сезона может оказаться недостаточно. Поэтому владельцы дизельных котлов часто прибегают к установке внешнего бака-накопителя. Это может быть футерованная металлическая емкость нужного объема или блок из нескольких специально предназначенных для дизельных систем отопления баков, соединенных посредством трубопровода.

В регионах с сильными морозами емкости для хранения солярки, установленные на улице, и трубы, ведущие к котлу, нужно обязательно утеплять — при охлаждении уже до +5ºС вязкость солярки повышается, ее продвижение по трубопроводу ухудшается, и нарушается стабильность подачи топлива в грелку котла.

Иногда баки для дизельного топлива закапывают в землю, чем обеспечивают их теплоизоляцию. Такой способ утепления неплох, но при его использовании нужно учитывать такой параметр котла, как глубину всасывания, и подбирать соответствующую модель.

Устройство дымохода

Благодаря практически полному сгоранию топлива и невысокой температуре дымовых газов при использовании дизельного котла для отопления в частном доме нет необходимости в установке сложного дорогостоящего дымохода из керамики или сэндвич-нержавейки. К высоте дымохода тоже не предъявляется никаких требований: тяга в котлах обеспечивается наддувом.

Поэтому для дизельных моделей обычно применяют более дешевый коаксиальный дымоход со встроенным каналом вентиляции. Это позволяет попутно решить проблему притока воздуха в топку котла.

Выводят коаксиальный дымоход обычно через стену котельной. Дополнительное утепление дымовых каналов при этом не требуется — система коаксиального отвода воздуха оснащена рекуператором, исключающим нагрев расположенных рядом конструкций и появления конденсата внутри дымоотводящей трубы.

Единственное требование, выполнение которого обязательно — это диаметр дымохода. Он должен быть равным выходному дымовому патрубку котла. Допускается его расширение, заужать диаметр ни в коем случае нельзя.

Подключение к системе отопления

При сгорании солярки образуется сажа с большим содержанием активных соединений, образующих при попадании влаги агрессивные жидкости — кислоты. Влага может образовываться внутри камеры сгорания в виде конденсата при подаче обратки с низкой температурой. В разных моделях минимальная температура обратной подачи различная, от 40 до 60ºС.

Чтобы избежать этого неприятного явления, необходимо сразу после котла установить перемычку между прямой и обратной подачей, через которую будет осуществляться подпитка обратной воды горячей для нормализации температуры.

В остальном подключение дизельного котла к отопительным системам не отличается от другого отопительного оборудования. Расширительный бак, группу безопасности, циркуляционный насос и распределительный коллектор для удобства обычно размещают в котельной, но это требование не является обязательным.

Обслуживание

Любое оборудование длительно и безотказно работает только при регулярном техническом обслуживании, и дизельный котел — не исключение. Раз в сезон, а иногда и чаще, нужно проводить ревизию и чистку элементов котла, а при необходимости — ремонт его узлов.

Главная проблема в дизельных котлах — отложение сажи на теплообменнике и стенках камеры сгорания. При слое сажи в 1 см мощность котла снижается на 20-30%, а расход дорогого топлива увеличивается. Чтобы избежать повышенных затрат из-за увеличения расхода топлива, а также выходя котла из строя из-за коррозии, необходимо регулярно удалять отложения.

Сделать это можно самостоятельно, либо прибегнуть к помощи профессионалов из сервисного центра, что предпочтительнее — он не только удалит загрязнения, но и, при необходимости, заменит изношенные прокладки, сальники, произведет настройку горелки и турбонаддува. Цена на услуги сервисного обслуживания обычно не слишком высока, а в конечном итоге, эти затраты окупятся за счет длительной и бесперебойной его работы и низкого расхода дорогостоящей солярки.

Отопление частного дома с использованием дизельного оборудования — удобный и выгодный способ, даже несмотря на высокую цену на солярку. Благодаря высокой автоматизации этого процесса снижается время на обслуживание котла и подготовку топлива. Достаточно правильно смонтировать и установить систему обогрева, и в вашем доме всегда будет комфортно и тепло.

gidpopechkam.ru

Жидкотопливные котлы отопления

Несмотря на то, что мы живем в современном технологическом мире, далеко еще не у всех местах этой страны есть доступ к газовой магистрали, поэтому жидкотопливные котлы – это в некотором смысле спасение от этой проблемы. Даже поселки с новыми коттеджами могут далеко не сразу быть подключены к газу.

Конечно же, с такими котлами существуют больше проблем, чем, например, с газовыми, так как они требуют к себе больше внимания. К агрегату нужно еще и присоединить бак с топливом, который будет бесперебойно подавать ему горючее. Но все равно, несмотря на все эти препятствия, жидкотопливные котлы отопления (так же, как и агрегаты на сниженном газе) – это одна из самых независимых систем отопления.

Рис. 1 Жидкотопливный агрегат Buderus

Нужно просто время от времени подвозить топливо и заливать его в жидкотопливные баки. Это может происходит либо раз в месяц, либо даже раз в сезон – смотря какой контейнер для топлива Вы приобретете.

Нужно также понимать, что солярка имеет свойство стареть, поэтому нельзя ее использовать через год после хранения. Желательно правильно и до полной точности рассчитать расход топлива на сезон.

Котлы для отопления на жидком топливе –
Где применяются и что собой представляют

Люди выживут в любых условиях, и изобретение жидкотопливных котлов отопления – это тому доказательство. Это отличная замена газовым котлам, когда нет возможности подключиться поблизости к газу. В холодный сезон стоит только подумать о запасе горючего и о жидкотопливных баках, которые зачастую углубляются в землю для хранения.

Как нужно хранить баки для жидкого топлива:

  • Желательно пластиковые баки закапывать в землю, но так, чтобы почва не замерзала. Это убережет Вас от многих проблем с расходом солярки, а также работоспособностью самого прибора.
  • Во избежание неприятного запаху и пожара, емкости для топлива можно также установить в отдельном помещении, которое будет изолировано от дома.
Рис. 2 Агрегат на жидком топливе
с конденсационным блоком

Закопать в грунт баки легче, чем найти или построить для них отдельное помещение, но тогда Вам придется ежегодно проверять их на герметичность. В жидкотопливных системах отопления часто происходит конденсация, поэтому если котел сделан из стали, то он будет поддаваться коррозии. Поэтому чаще всего используются котлы, которые сделаны из чугуна. Они, конечно же, намного тяжелее стальных, но все же более рентабельные.

Особенности конструкции жидкотопливных котлов

Конструкция у приборов на жидком топливе имеет много чего похожего и конструкцией газового оборудования. Основное отличие – это горелка. В дизельном оборудовании горелка является вентиляторной. Такая горелка обеспечит безопасность и эффективность работы всей системы жидкотопливных котлов отопления.

Работа жидкотопливной горелки для котлов заключается в том, что горелка подготавливает топливо таким образом, что оно потом распиливается в камеру сгорания. А уже в камере сгорания жидкое топливо, перемешавшись с воздухом, загорается.

Рис. 3 Дизельный агрегат на жидком
топливе Wolf MKS/MUS 500

У оборудования на жидком топливе есть 4 основных части:

  • Горелка, которая является очень важной частью, так как горелка подготавливает топливо для дальнейшей работы.
  • Теплообменное устройство.
  • Теплоизолированный корпус.
  • Жидкотопливные агрегаты имеют также автоматическую систему управления.

Благодаря отличной тепловой изоляции корпуса, производительно дизельных котлов отопления изрядно возрастает. Нагрев теплового носителя напрямую зависит от теплообменного устройства, который установлен в корпусе котла. Теплообменное устройство может быть сделано из стали или чугуна.

Котлы на жидком топливе для промышленных учреждений

Для промышленных строений нужны приборы, горелка которых может работать с разными видами жидкого топлива, такими, например, как солярка, отработанные масла или мазут. Отработанное масло – это самый лучший вариант для жидкотопливных котлов.

Страны, в которых люди переживают за экологию, жидкое отработанное масло стало просто спасением, так как его все равно нужно утилизировать. Жидкотопливный котел уничтожает эти отходы, а также работает на качественном топливе. Горелка пропускает через себя отработанное масло, дальше выпрыскивает его в топку, где масло и загорается.

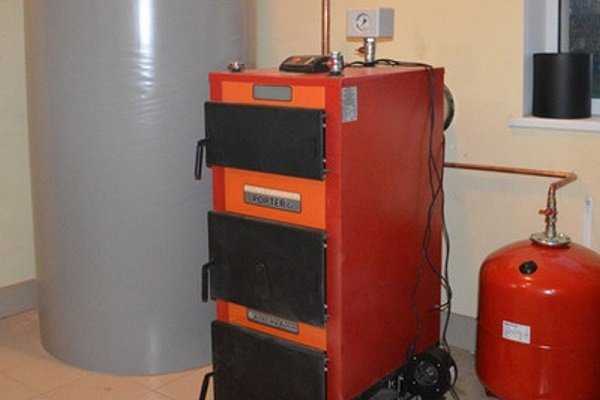

Рис. 4 Напольный агрегат на жидком горючем

Наиболее известные модели с горелкой, которая может перерабатывать отработанное масло – это модели компаний Dakon и Protherm. Такие агрегаты для отопления могут работать как на масле и мазуте, так и на солярке, пропане или природном газе – горелка прекрасно справится с этими ресурсами.

Можно выбрать модели с красивым дизайном, который впишется в любой интерьер. Хороши еще такие котлы тем, что если к Вашему месту проведут газовую магистраль, то Вам уже не надо будет покупать новый агрегат – нужно будет просто поменять горелку, которая будет использовать газ. Жидкотопливные котлы стоят не дорого, поэтому придутся по карману практически любому человеку.

Агрегаты на жидком топливе – расход горючего

Современные агрегаты для отопления – это безопасные устройства, благодаря которым Вы сможете наслаждаться теплом в Вашем доме. Устанавливать их можно как в доме, так и в отдельных котельных. Агрегаты на жидком топливе способны не только обогревать помещение, но еще и нагревать воду для всей семьи.

Некоторые модели оснащены полной автоматикой, поэтому Вам не надо будет беспокоиться о работе котла.

Есть несколько видов топлива, благодаря которым жидкотопливные котлы могут работать:

  • Солярка, или дизельное топливо. Такой вид горючего подходит для дизельных агрегатов. Их горелка сделана специально для того, чтобы перерабатывать данное жидкое топливо.
  • Отработанные масла. Это могут быть: переработанные масла с автомобилей, трансмиссионные и кратерные масла и т.д.
  • Может быть такой вариант, как смесь отработанных масел с дизельным топливом.

Расход разных видов топлива отличается друг от друга. Это все зависит от мощности и размера отопительного оборудования. Для того, чтобы подсчитать приблизительный расход топлива на Вашем котле, необходимо мощность горелки умножить на коэффициент 0,1.

Например, если у Вас мощность горелки равняется 10 кВт (такая горелка способна обогреть 100 кв.м), то 10*0,1 равняется 1 л/час. Если у Вас дом в 200 кв. м., а мощность горелки 10 кВт, то тогда Вам понадобиться топлива 2 л/час.

Соответственно, такая мощность горелки потребует в сутки 48 л дизельного горючего. Для того, чтобы сэкономить денежные средства, можно приобрести горелку помощнее и тогда в сутки будет уходить намного меньше топлива.

Рис. 5 Жидкотопливный котел

Цена жидкого горючего может колебаться в достаточно больших пределах. Экономнее всего приобрести данный котел для отопления предприятиям, заводам, промышленным помещениям, которые либо далеко от централизованного отопления находятся, либо перерабатывают те продукты, которые смогут подойти потом в качестве горючего для горелки котла. Расход топлива жидкотопливных котлов отопления в данном случае будет намного большим, чем расход горючего в горелке агрегата в бытовых помещениях.

Преимущества котлов на жидком топливе

Агрегаты с горелкой, которая перерабатывает жидкое топливо, просты в эксплуатации, а также имеют небольшой расход ресурсов. Это водогрейное оборудование имеет автоматизированную систему, благодаря которой Вы можете не сомневаться в отличной работе горелки и топки котла.

Рис. 6 Оборудование для отопления на жидком топливе

Дополнительные достоинства данных агрегатов:

  • Это оборудование может работать как на жидком топливе, так и на газе. Если к Вашему месту жительства подвели газ, то тогда не нужно будет менять полностью агрегат, нужно просто поменять горелку. И тогда новая горелка сможет работать на газе.
  • Агрегаты на жидком топливе могут подогревать воду для всей семьи, при этом расход горючего будет небольшой.
  • Уровень КПД в агрегатах с качественной горелкой на жидком топливе составляет 95 %.
  • Современное оборудование имеет долговечную и качественную горелку, а также систему автоматики, которая предоставит Вам возможность уезжать из дому на несколько дней.
Рис. 7 Жидкотопливный котел De Dietrich

Оборудование на жидком горючем представляет собой качественный и долговечный агрегат с горелкой и топкой, которые согреют Вас холодными зимними вечерами. Если Вы решили переехать, но в том месте нет газовой магистрали – не переживайте, агрегат на жидком топливе сделан как раз для Вас. Все его составные части: горелка, топка системы управления покажут себя с самой лучшей стороны.

Статьи по теме:

Котел на отработанном масле своими рукамиКотел отопления работающий на отработанном маслеКотел Олимпия: дизельный, газовый

kotlomaniya.ru

Дизельный жидкотопливный котел: преимущества, расчет, выбор

Спецпредложение! Отопительное оборудование со скидками до 50%.
Есть в наличии весь модельный ряд Vaillant, Viessmann, Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие.
Грамотное проектирование и установка систем под ключ.
Звоните: +7 (499) 110-02-51 (Москва и область).
E-mail: [email protected]

При проектировании системы отопления загородного дома весьма ответственный и нередко решающий момент – это вопрос удобства поставок энергоносителей. Самым оптимальным вариантом, конечно, является отопительный котел, работающий на природном газе, но при отсутствии магистрали вблизи жилища его использование не представляется возможным. Неплохим решением для тех, кто не боится запачкать руки и готов ежедневно загружать топку, станет котел на твердом топливе, использующий в качестве такового дрова, уголь или же пеллеты (пилеты).

Расход топлива жидкотопливного котла

Современные электрические котлы, которые не требуют к себе серьезного внимания при эксплуатации, имеют, к сожалению, массу ограничений при установке. Так, при большой мощности контролирующие органы не разрешают монтаж подобного оборудования, поскольку это может привести к перегрузке подстанции и вызвать скачки напряжения во всем районе. Да и цены на электроэнергию не делает этот вариант намного экономичнее твердотопливного или газового.

Существует еще одна альтернатива – дизельный котел отопления, расход топлива которого при наличии сравнительно небольшой емкости позволяет пополнять его всего несколько раз за сезон.

Выбор дизельного отопительного котла

При выборе жидкотопливного котла отопления обращать основное внимание на расход топлива не стоит, так как самой важной характеристикой является мощность оборудования. Установка маломощного котла, но зато с меньшим потреблением ГСМ, сэкономить не позволит – такой агрегат будет работать на пределе, а в некоторых случаях и вовсе не сможет выполнить полноценный обогрев дома.

Выбор подходящей модели в условиях среднеутепленного дома производится по формуле:

1 КВт = 10 м2

Т.е. на здание площадью в 120 м2 понадобится котел мощностью не менее 12 КВт. Брать большой запас мощности также будет лишним, потому что резкий нагрев теплоносителя в системе снизит срок эксплуатации отопительного оборудования, при этом расход топлива увеличится.

Что касается выбора марки котла, то здесь все не так просто. Ценовой диапазон настолько велик, что неподготовленному покупателю сложно определиться с моделью и производителем. Смотреть в этом случае лучше не на понравившиеся бренды, а на толщину теплообменника и наличие дополнительного контура для горячего водоснабжения.

Преимущество дизельного котла перед котлом на природном газе

Жидкотопливный котел отопления в денежном эквиваленте имеет больший расход топлива, чем работающий на сжиженном газе, но имеет несколько особенных преимуществ:

1) удобное хранение энергоносителя. В отличие от емкости со сжиженным газом, для установки и хранения которой придется получать немыслимое количество разрешений, а также тратить большое количество денег на обустройство самого места хранения, цистерну для солярки достаточно будет просто углубить в землю для предотвращения ее чрезмерного нагрева или охлаждения;

2) удобство доставки топлива. Заправка газом более опасная и технически сложная процедура, к тому же, по истечении некоторого времени в баке будет образовываться конденсат, который также необходимо будет сливать и утилизировать. С дизтопливом проще, так как в экстренной ситуации запас на пару дней можно привезти в обычных канистрах на легковом авто;

3) безопасность. Согласно нормативам, вблизи газового хранилища не должно быть жилых построек, так что придется искать достаточно удаленное место. К цистерне с соляркой таких жестких требований нет, поскольку ее возгорание не в пределах котла достаточно проблематично.

Расчет расхода топлива и выбор объема емкости для его хранения

Совет! Желательно заранее выбрать емкость для хранения жидкого топлива такого объема, которого хватило бы на сезон.

Таблица: Расчет расхода топлива жидкотопливного котла

В средней полосе, как правило, сезон составляет 210 отопительных дней. Учитывая, что половина из них не отличается сильными морозами, примем эту половину как дни, в которые система обогрева работает на половину своей мощности. Расход дизельного топлива на отопление вышеуказанного дома в 120 м2 при его средней теплоизоляции составляет 100 г/час на 10 м2. Итого получаем 120/10×0,1 = 1,2 кг/час, т.е. 28,8 кгсут.

Таким образом, учитывая, что 105 дней в году котел работает на 50% своей силы, расход дизельного котла в год составит:

(105×28,8) + (105×14,4) = 4536 кг.

Выбор емкости для хранения ГСМ

Как видно из вышеприведенных расчетов, для обогрева дома в 120 м2 необходимо в среднем 4,5 тонны дизельного топлива на весь отопительный сезон. При приобретении хранилища для ГСМ необходимо учитывать эту цифру, а лучше выбрать емкость, вмещающую немного больше, так как заправку бака под горлышко делать сложно из-за опасности перелива.

Внимание! Материал емкости должен быть нейтрален к используемому топливу, не растворяться и не вступать в химические реакции, также желательно, чтобы он был как можно менее подвержен разрушающим действиям окружающей среды.

Установка топливной емкости, как правило, производится путем ее заглубления в землю на глубину большую, чем глубина промерзания почвы. На морозе дизельное топливо имеет свойство менять свою плотность в большую сторону, что вызывает дополнительную нагрузку на топливный насос и приводит к его скорейшему износу.

Заключение

При покупке хорошего котла, работающего на дизельном топливе, заправке его качественными ГСМ, а также при своевременном техническом обслуживании срок его работу будет около 50 лет.



Загрузка...

1pokotlam.ru
