Котел отопления вмонтирован в печь из кирпича – Кирпичная печь с водяным контуром своими руками: порядовка,схема кладки, принцип работы

Как повысить эффективность теплообменника

Если дома установлена готовая кирпичная печь, организовать водяное отопление собственными силами не так сложно. Достаточно размещение в топке самодельного котла-змеевика (можно выбрать и другую конфигурацию).

Для успешной работы примите во внимание следующее:

• перепад высоты между входом в теплообменник и выходом жидкого теплоносителя из него;
• обеспечение максимально возможной площади его поверхности;
• не мешает ли теплообменник загрузке и горению топлива.

Строя печь своими руками, учтите ряд других факторов:

1. Продукты горения должны выйти из дымохода как можно более холодными.
2. Высокая теплоотдача печных газов внутри печи увеличивает ее КПД.
3. Лучше размещать теплообменник в дымоходе, а не в топке.

Такие правила могут показаться нелогичными, поскольку, по идее, теплообменник должен лучше всего прогреваться на открытой топке. Тем не менее, следует учесть и ряд других процессов, которые происходят в печи.

Итак, пламя представляет собой скопление горящих частиц топлива. Если забрать у них тепло, им не удастся сгореть полностью, в результате полезность печи снизится. Помимо этого, для более эффективного прогрева теплоноситель должен совершать движение навстречу тепловому потоку. Именно так разница в температуре между разными частями теплоносителя будет сохранена, нагрев будет более эффективен, а внутри системы обеспечится лучшая циркуляция. Плюсы такого блока заключаются еще и в образовании меньшего количества конденсата на нем, благодаря чему отсутствует риск коррозии.

Виды печей со встроенным котлом

Конструкция может быть выполнена из металла или кирпича с разным размещением каменки, с котлом для подогрева воды для мытья, если речь ведется о бане. Размеры не ограничены: выбор параметров определяется с учетом габаритов помещения, строительных материалов здания, а также местного климата.

Следует рассмотреть особенности конструкции двух видов печей с котлами отопления:

1. Котел встраивается в дымоход. Такая модель отличается длительным сроком эксплуатации, стенки печки полностью получают тепло из топки, показатели теплоотдачи неизменны. Недостаток: нельзя обогреть большую площадь.
2. Котел находится прямо в топке. Можно обогреть большую площадь помещения. Есть возможность использования разных видов теплообменника. Недостатки: металлические части напрямую контактируют с огнем, в результате чего разрушаются. Из-за низкой температуры теплообменника вырабатывается конденсат, из-за чего позже к поверхности прилипает много сажи, вследствие чего понижается КПД.

Виды и особенности теплообменников

Своими руками можно изготовить два вида теплообменников: трубчатые и плоские. Чтобы принять правильное решение, следует изучить их эксплуатационные характеристики и особенности.

Плоский теплообменник

Популярный вариант, который используется как для печей в баню, так и для дома. Наиболее просты в изготовлении, поверхность легко чистится от скоплений сажи, установка возможна как вертикальная, так и горизонтальная, КПД относительно высок.

Плоский котел может отличаться высоким объемом, благодаря чему брать горячую воду для мытья можно прямо из отопительной системы. Производится установка расширительного бачка с увеличенным линейным размером, куда постоянно поступает вода после снижения уровня ниже критичного. Этот вариант довольно удобен и помогает решить сразу несколько задач, однако есть и условие – температура помещения зимой не должна опускаться до минуса.

Ключевой недостаток: резкое снижение теплоотдачи стенок печи. Данный вид теплообменника изготавливается в форме буквы «П» и устанавливается по периметру топки, обходя дверцу. В результате получается, что температура внешних стенок довольно низкая, в результате прогрев помещения занимает гораздо больше времени. Это критично лишь в случае, если печь устанавливается в бане, для жилых домов, где печка топится постоянно, увеличения времени прогрева на несколько часов не играет никакой роли.

Таким образом, выбирая плоский котел, подумайте, за счет чего можно увеличить скорость нагрева. Одним из вариантов является увеличение каменки и расположение ее непосредственно над топкой. Второй вариант: использование металлического дымохода для обогрева, увеличение его длины.

Трубчатый теплообменник

Самый удачный вариант для обсуждаемой конструкции. Форма может быть, как простой, так и сложной. Размеры такого регистра бывают разными, объект может быть установлен с разных сторон топки. При необходимости теплообменник можно легко извлечь из печи. Для изготовления водяного котла для кирпичной печи применяются исключительно бесшовные трубы. Это очень эффективный теплообменник, который к тому же очень легко очищается от сажи. Изготовить такой регистр самостоятельно намного сложнее, нежели предыдущий вариант, поэтому целесообразно обратиться к специалисту.

Чугунные радиаторы в роли котла

Можно встроить в кирпичную печь старые радиаторы, и они будут выполнять функцию котла. Чугунные встроенные водогрейные элементы имеют свои особенности, например, чугун не очень хорошо реагирует на открытый огонь. Тем не менее, такой метод используется, причем довольно широко. Можно использовать радиатор М-140, который легко можно найти на местах сноса пятиэтажных домов. Если сварить дюжину секций, получите нагреватель, площадь которого 3 кв.м и 18 л емкости. Плоский котел с такими же характеристиками потребовал бы очень много места. Такие котлы могут обогревать большие площади.

Перед тем как радиаторы будут свариваться вместе, их необходимо разобрать, очистить от грязи и тщательно промыть горячим 6 %-м раствором соляной кислоты.

Собирать элементы радиатора следует в определенной последовательности. В соединяемые секции ввернуть ниппели со своей правой и левой резьбой, затем намотать на них пропитанный шнур из асбеста и затянуть оба ниппеля ключом, следить, чтобы не было перекоса секций. После соединения двух секций можно присоединить третью, затем спрессовать радиатор ради проверки качества сборки. Теперь можно монтировать стояки.

По диагонали можно расположить вход холодной и выход горячей воды. Другие два отверстия могут заглушаться пробками, чтобы обеспечить циркуляцию воды через полный объем. Радиатор необходимо вмонтировать в дымовой канал, расположенный позади топки. Это поможет избежать контакта чугуна с открытым огнем: котел будет нагреваться горячими газами.

Добиться повышения естественной циркуляции воды в таких печах можно, если провести трубу обратной линии через ее фундамент и пространство под полом, благодаря чему будет увеличена разница температур между обратной и горячей линией. Батарея в печи устанавливается с незначительным уклоном для выхода воздуха и попадания его в систему. Для чистки можно в самом дымовом канале встроить дополнительную дверцу.

Твердотопливные котлы «Прометей»

В качестве альтернативы самодельным котлам может быть использован «Прометей», работающий на сухих видах топлива и расходующий электроэнергию в качестве дополнительного вида топлива. Мощность устройства составляет от 12 до 80 кВт, чего хватит для обогрева от 60 до 800 м.кв. За счет большого объема загрузочной камеры и зольника обеспечивается долгое время горения, а также высокий КПД. Котлы на твердом топливе могут быть применены в сочетании с котлами отопления, которые работают на газе или дизтопливе.

Отличительные черты котлов «Прометей»:

• система подачи топлива – полуавтомат;
• 8-10 часов бесперебойного горения;
• авторегуляция температуры теплоносителя;
  высокий КПД;
• корпус из антикоррозийной стали.

«Прометей» можно встроить в любую систему отопления, в том числе разместить в печи котле. Конструкция таких котлов позволяет использовать их в отдаленных районах, где отсутствует стабильное электроснабжение. На его основе может быть также обустроена и варочная печь.

Кладка печи с котлом

Если вы решите углубиться в тему, то возможно, решите обустроить колпаковую печь Кузнецова, принцип работы которой заключается в свободном перетекании газов, что не требует дополнительной энергии извне. Чертежи есть в интернете. Здесь же будет рассказано о более простой конструкции. Итак, сначала необходимо залить фундамент, глубина которого составляет 50 – 70 см. На основу следует засыпать песок слоем 10-15 см, сверху укладывается щебень, гравий или строительный мусор, причем следует сохранить пространство 25-30 см для заливки цемента. Лучше всего раствор на фундамент готовить без использования песка, заменив его отсевом, соотношение составит примерно 1:6. Под стяжку и поверх нее следует настелить рубероид для гидроизоляции.

Затем следует сделать раствор глина + песок в соотношении 1:2,5, однако пропорции могут меняться зависимо от уровня жирности материала. Важно не оставить комки, а потому глина должна быть замочена с вечера. Если смесь сползает с мастерка, оставляя на нем небольшие полосы, то концентрация подходящая. До начала кладки необходимо выстелить рубероид по площади залитого фундамента и замазать его раствором. Первый ряд выкладывается поддоном полностью из кирпича, куда потом будет производиться кладка печи. Затем выкладывается первый ряд контура печи, затем следующий и т.д. Во время кладки вам понадобится порядовка.

Теперь делается топка, зольное отделение и поддувало. Крепление дверок осуществляется с помощью оцинкованной проволоки или полосы оцинкованной жести. Необходимо подрезать кирпич над дверцами с помощью болгарки, однако лучше всего один из них сделать клином, благодаря чему кладка не растрескается. Сделайте заранее на кирпиче выступы для котла, которые также можно вырезать болгаркой. Не стоит забывать, что по инструкции необходима ровная установка, а потому следует пользовать уровнем. Затем производится установка топки и задней части конструкции, где находится дымоход с прочисткой. Труба должна минимум на 50 см выступать над крышей.

Печи своими руками для отопления дома вы можете изготовить, не являясь в этом деле профи. Они универсальны и обладают высоким коэффициентом теплоотдачи. Большое преимущество в их автономности, поскольку они не зависят от внешних энергоисточников. Такие котлы могут иметь любые размеры в зависимости от площади отапливаемого помещения.

klivent.biz

Печь кирпичная с котлом водяного отопления

Кирпичная печь с котлом водяного отопления. Использование чугунного радиатора. Кладка печи

Для парной лучшим видом топлива служат дрова, и при разных конструкциях обогревателей получается разный расход этого материала.  Если вы хотите создать оптимальные условия для расхода энергоресурсов, то вам понадобится самодельная кирпичная печь с водяным котлом. Хотя такой котёл очень компактен, он обладает высокой теплоотдачей, что и нужно именно в вашем случае.

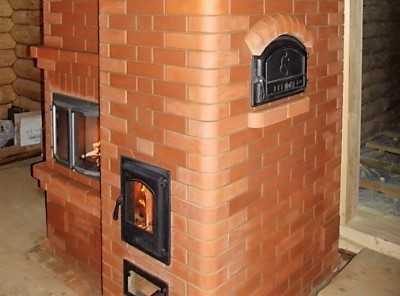

Печь из кирпича с водяным котлом

Монтаж печи и котла

Ниже мы рассмотрим, как выгнать кирпичную печь-камин и встроить в неё котёл. Также мы рассмотрим, как сделать такой котёл из подручных материалов. В качестве дополнения будет продемонстрировано видео в этой статье.

Используем чугунный радиатор

Чугунный радиатор М 140

• Если взять одну секцию чугунного радиатора М 140, то она будет вмещать в себя 1,5л воды и по площади занимать 0,254м2. Значит, двенадцать таких секций составят в сумме котёл площадью 3м2, который вместит в себя 18л воды. Чтобы сварить такую ёмкость из листовой нержавеющей стали, вам понадобится много времени, к тому же цена на такое изделие будет значительно выше.
• Самодельный водяной котел для кирпичной печи из радиатора сможет отопить достаточно большую площадь, но для того чтобы эффект получился максимальным, секции нужно отделить друг от друга, тщательно почистить и вымыть 6%-ым раствором соляной кислоты, а затем собрать заново. Ведь, скорее всего такую конструкцию вы не будете покупать, а возьмёте из старой системы отопления.

Совет. Во время переборки батареи обязательно нужно заменить картонные прокладки, ведь температура при отоплении дровами может достигать 500⁰ C -600⁰ C , а при отоплении углём – и того больше. Но вместо картона вам нужно будет вставить асбестовый шнур, предварительно пропитав его граффити  с олифой. Совет. Котёл-радиатор нужно устанавливать не в саму печь, а позади топки, чтобы она нагревалась горячими газами и дымом, а не огнём. Подачу и обратку лучше всего монтировать перпендикулярно полу.

Особенности кладки печей

Топку обязательно выкладывают шамотным кирпичом

• Для возведения печи можно использовать декоративный и строительный кирпич, а также двойной силикатный кирпич М 150. Но если вы хотите построить качественный отопитель, то вам понадобится огнеупорный и шамотный кирпич, который необходимо использовать для наиболее горячих мест конструкции. Так, саму топку лучше всего выкладывать именно из шамотного камня, а стены котла и трубу из огнеупорного.
• Кладку нельзя укладывать шов в шов, потому что она растрескается. Поэтому каждый кирпич верхнего ряда должен перекрывать стык на нижнем ряду. В данном случае уместна ложковая перевязка.
• Использование цементного раствора при возведении кирпичной печи уместно лишь на низ и на дымоход. То есть, начиная со второго ряда, следует переходить на глинисто-песочный раствор и использовать его до самой крыши. Заделывать дымоход сверху глиной нельзя из-за влаги, поэтому здесь опять не обойтись без цементно-песочного раствора.

Резка кирпича

• Раньше кирпич просто разбивали кирочкой или топориком, а затем подтёсывали, но при такой огранке экземпляры получались неровными, и вывести точный размер было практически невозможно. Сейчас для этого используют алмазные диски, которые можно установить либо на электроциркулярку, либо на болгарку (угловую шлифовальную машину). Если циркуляркой можно сделать только прямые резы, то болгарка позволяет обрабатывать также круглые грани, вырезая камень для усложнённого дизайна наружной части конструкции.

Подвод воды к болгарке

• Когда печь складывается из цельного кирпича, то это говорит о том, что её хотят сделать качественно и красиво, что влечёт за собой много резки цельных образцов. Чтобы избежать большого количества пыли, неизбежной при этом процессе – можно сделать дополнение к болгарке – подвести от электронасоса шланг к кожуху диска. Сзади кожуха приваривается трубка, на которую и надевается этот шланг, только нужно быть аккуратным, чтобы не залить электродвигатель, что приведёт к короткому замыканию.

Кладка печи

Фундамент с рубероидом

• В первую очередь производится заливка фундамента глубиной от 50 до 70 см (зависит от глубины промерзания почвы). На основание засыпается слой песка 10-15 см, а на него – гравий, щебень или строительный мусор, но с таким расчётом, чтобы оставить 25-30 см для заливки цемента.
• Раствор на фундамент лучше всего делать не с песком, а с отсевом, только соотношение, естественно, изменится и будет, примерно, 1/6. Под стяжку и на неё настелите рубероид для гидроизоляции.
• Делаем раствор глины с песком в соотношении 1глины/2,5песка, но пропорция может измениться, в зависимости от жирности материала. Важно, чтобы не оставалось комков, поэтому глину нужно замачивать с вечера, а возможные комки размять руками. Концентрация будет хорошей тогда, когда смесь будет сползать с мастерка, оставляя на нём лишь небольшие полоски.

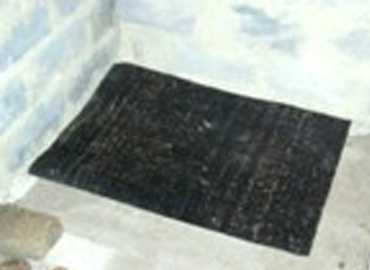

• Перед началом кладки кирпичной печи-камина стелем рубероид по площади залитого фундамента и замазываем его раствором. Первый ряд можно выложить в виде поддона, то есть, полностью из кирпича, на котором уже будет кладка самой печи. Затем кладётся первый ряд контура печи, на него второй и так далее.

Установка кирпича клином

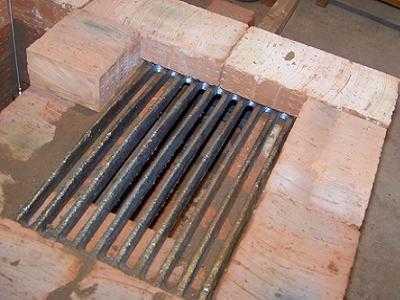

• Делаете топку и зольное отделение, а также поддувало. Дверцы нужно крепить на оцинкованную проволоку или полоски оцинкованной жести. Кирпич над дверцами нужно подрезать болгаркой, но один из них лучше всего сделать в виде клина, как на фото вверху – это позволит кладке не растрескиваться.

Котёл выставляют по уровню

• Для котла нужно заранее сделать выступы на кирпиче – их можно вырезать при помощи болгарки и на место установки укрепить металлический уголок, куда и будет смонтирован сам котёл. Не забывайте о том, что инструкция требует ровной установки, поэтому его необходимо нивелировать уровнем (во избежание воздушных пробок). В этом же месте ставите топочную дверцу, закрепляя её оцинкованной проволокой.

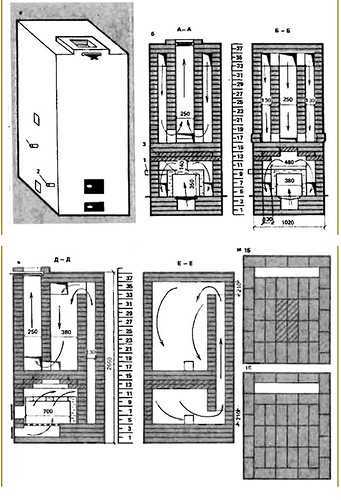

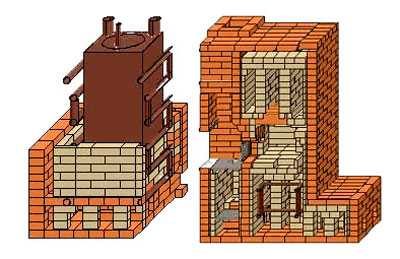

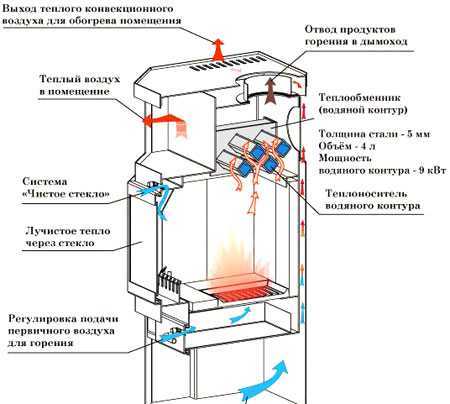

Схема кирпичной печи с котлом

• После всего ставится топка и задняя часть конструкции – дымоход с прочисткой. Высота дымохода будет зависеть от высоты банного помещения, но труба, которая будет возвышаться над крышей, должна быть выше не менее чем на 0,5м от верхней точки (от конька).

Заключение

Печи из кирпича с котлами водяного отопления, сделанные своими руками, достаточно универсальны и имеют высокий коэффициент теплоотдачи. Они автономны, то есть, не зависят от внешних источников энергии и к тому же, их можно делать любого размера, в зависимости от величины вашей парной (читайте также статью «Кирпичные печи для бани — чертежи с порядовками»).

загрузка…

Page 2

У владельцев частных домов зачастую возникают проблемы с отоплением. Конечно, самым экономичным решением является магистральный газ, но к сожалению, далеко не везде к нему есть доступ. В данной ситуации могут помочь кирпичные печи отопления с котлом.

Обеспечить тепло в большом помещении – нелегкая задача, с которой может справиться только мощная отопительная система

Зачем они нужны

Естественно, многие люди могут задаваться вопросом, зачем усложнять жизнь, когда можно обеспечивать отопление дровяной печью, то есть по старинке. У таких изделий есть как минимум один существенный недостаток – они прогревают только прилегающие к ним помещения, прим этом весьма неравномерно. Но как же быть с удаленными помещениями?

Тут пытливые умы могут вспомнить про электрообогреватели различных видов, но

www.teplo-ltd.ru

Кирпичные котлы | Печи и камины своими руками

Некоторые мои заказчики хотят установить в кирпичную печь теплообменник для водяного отопления. В основном это делается в таких случаях:

1. Когда нужно обогреть больше 2-х комнат, а расположить печь так, чтобы поверхности печи выходили во все комнаты нет возможности. Вторую печь делать не хочется.

2.Печь хотят небольшого размера, чтобы занимала меньше площадь, а обогреть нужно весь дом.

3.Котел для резервного отопления (когда отключают электроэнергию).

Во всех котлах, которые я делал теплообменник установлен в топке.

Когда меня спрашивают какой котел лучше поставить в печь я обычно рекомендую такой

Изготавливает такие котлы, а также трубчатые  в Иркутске компания Теплотен.

Часто бывает, что заказчик привозит готовый котел, и просит установить его в печь.

Некоторые из таких котлов я и хочу здесь продемонстрировать:

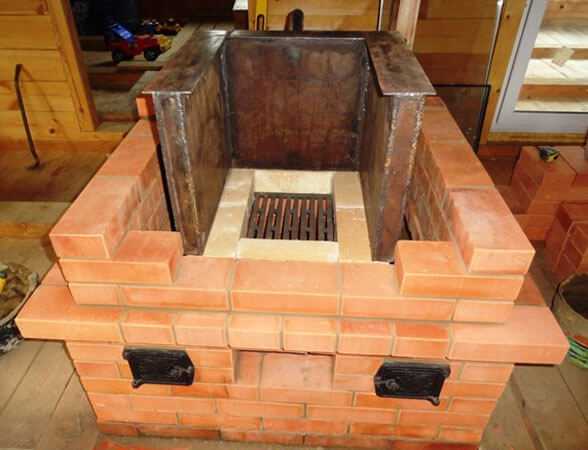

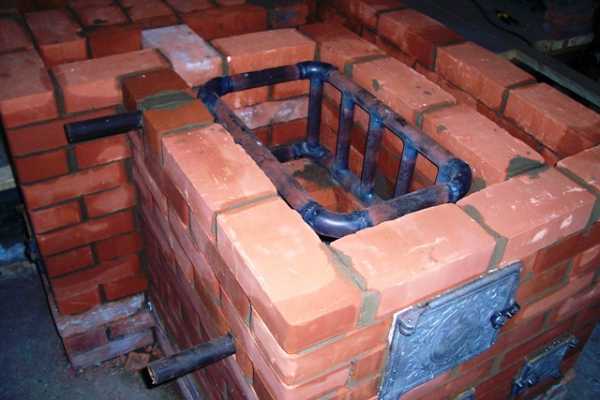

А вот этот теплообменник в момент его обкладки кирпичем

Кстати проект этого котла здесь

Это тоже П-образный теплообменник, к нему в верхней части добавлены еще трубы, соединяющие противоположные щеки.  Этот теплообменник сильно охлаждает топку и дрова в нем плохо горят

Это фото кладки котла

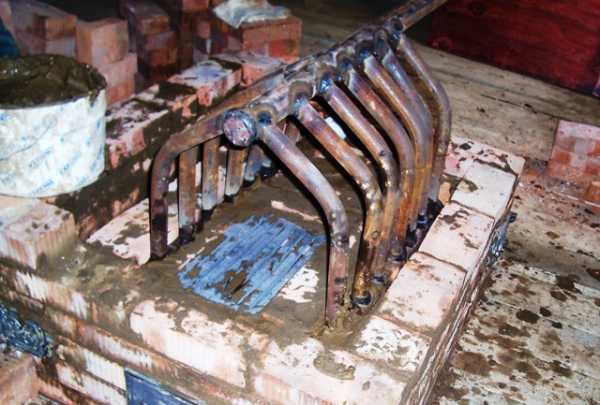

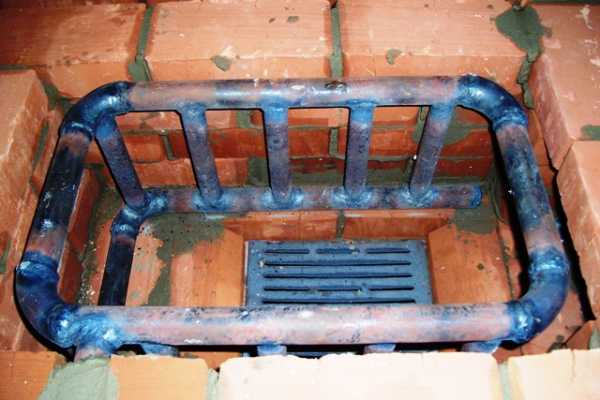

А это уже трубчатые теплообменники

Если такой теплообменник монтировать в печь с варочной плитой, то плита плохо греет. Чтобы плита грела лучше в верхней части теплообмениика не должно быть труб, загораживающих плиту. Например так

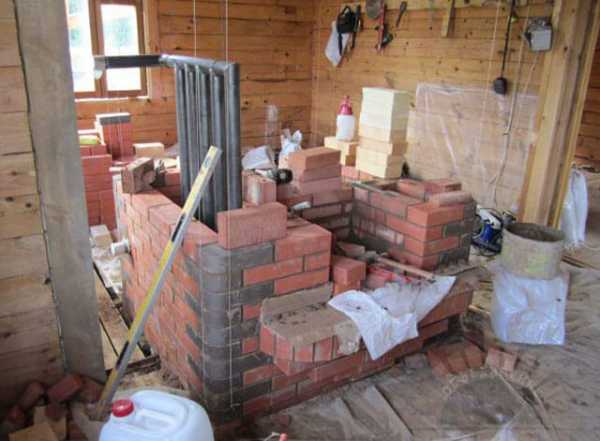

Вот трубчатый теплообменник, установленный вдоль одной стенки топливника

Здесь снята варочная плита для ремонта топки

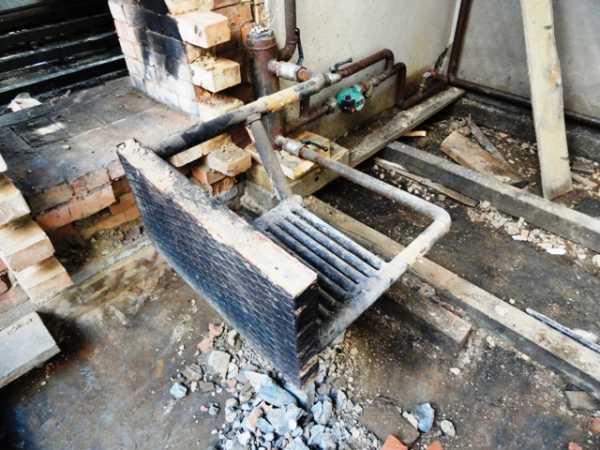

Приходилось устанавливать и такой теплообменник

Параллельно теплообменнику подключен электрокотел

Эту печь с камином я делал 6 лет назад. Она почти не работала. Дом использовали как дачу и жили только летом.  В этом году у дома поменялись хозяева. Новые хозяева решили делать перепланировку. На месте кухни должна быть ванная комната. От печи решили избавиться, оставили только камин.

Самый большой недостаток котлов с теплообменником, установленным в топке, это то, что не получается добиться оптимальной температуры для сжигания дров. Теплообменник сильно охлаждает топку и получается не полное сгорание топлива и сильное образование сажи в дымоходе.

sdelaipech.ru

печной котел в кирпичную печь для отопления дома

Содержание:

Видео

Кирпичная печь с котлом водяного отопления – отличное решение для организации обогрева в загородном доме. Ниже мы подробно опишем, как организовать такую конструкцию своими руками.

Целесообразность установки печи с котлом

Отопление помещений печным способом занимает следующее место по экономичности после газового. Реальность такова, что газовые магистрали проходят не везде, поэтому приходится отапливаться дровами. Обычная дровяная печь обладает одним серьезным недостатком: эффективность обогрева достигается лишь в ближайшем помещении, и то, не совсем равномерно.

Можно выделить такие нюансы пользования дровяной печью:

• Комнаты, расположенные вдалеке, либо остаются холодными, либо их приходится дополнительно обогревать электричеством. Помимо этого, зачастую, мощные электрообогреватели попросту не от чего запитать. Так как на одну розетку приходится максимум в 3,5 кВт, а мощность устройства превышает 7 кВт, требуется и вовсе трехфазное питание.
• За отсутствием тепловой завесы окна постоянно потеют, покрываясь изморозью.

Решением данной проблемы будет разводка теплосети от печи по помещениям, и установка под окнами радиаторов для водяного отопления. Потребуется проделать минимум работы: соединить печь с котлом водяного отопления, и сделать соответствующую качественную разводку.

Делаем разводку для системы водяного отопления

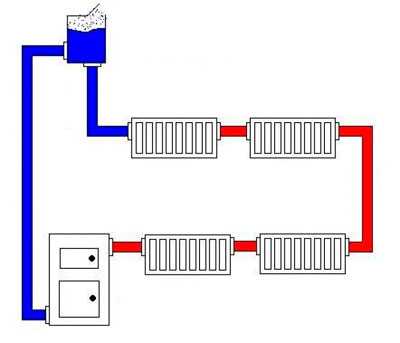

Самой простой схемой отопления будет однотрубная, с естественной циркуляцией теплоносителя. Ее по другому еще называют гравитационной системой – в ней жидкость в зависимости от температуры, увеличиваясь и уменьшаясь в объеме, циркулирует по системе.

Более детально схема печного котла выглядит так:

• От теплообменника контур поднимается вверх – таким образом создается разгонный коллектор. В его конце устанавливают расширительный бачок открытого типа. Он необходим для сбора лишнего теплоносителя вследствие расширения, там же в него попадают излишки воздуха из отопительной системы.
• Далее основной контур по всему дому идет обратно от расширительного бака к теплообменнику, отдавая при этом все тепло радиаторам.

Чтобы в печи с котлом для отопления дома циркулирующая вода всегда могла двигаться по контуру, по всей его длине должен быть небольшой уклон. Для достижения наилучшей в нем циркуляции, конечная часть контура должна быть как можно ниже.

При врезке котла в печь для отопления своими руками контур делают из трубы как минимум в 32 мм, поскольку уменьшение внутреннего диаметра увеличивает давление в системе. Радиаторы устанавливают параллельно ей и оборудуются дросселем на подающей нитке, отсекающим вентилем на обратной пробке и воздушником на одной из верхних пробок. Тип подключения используется нижний или диагональный.

Изготовление теплообменника для печного котла своими руками

Простой способ

Допустим, имеется готовая кирпичная печь (отопительная, отопительно-варочная или обычный камин).

От нас требуется сделать разводку по дому и затратить при этом минимум средств. Легче всего в процессе встраивания котла в кирпичную печь сделать и разместить в топке обычный змеевик. Как правило, печь с теплообменником более эффективна и экономична. Стоит отметить, что можно использовать любую форму теплообменника.

Стоит учитывать такие три нюанса:

1. Предельную разницу высот на входе и выходе.
2. Максимальную площадь поверхности.
3. Теплообменник не должен мешать процессу горения и подаче топлива.

Желательно, чтобы теплообменник был сделан из жаропрочной нержавеющей стали. Хотя такой материал обойдется вам значительно дороже в сравнении со сталью, которая со временем поддается ржавлению, одно он прослужит намного дольше.

Более сложный и эффективный способ

В тех случаях, когда печь только возводится, можно добиться того, чтобы водяной котел в кирпичной печи работал максимально эффективно.

Чтобы этого добиться, потребуется выполнить такие условия:

• Продукты горения должны выходить из дымоотводящей трубы с предельно возможной температурой. Коэффициент полезного действия такой печи будет тем выше, чем больший объем тепла будет отдан внутри печи.
• Идеально, если теплообменник будет установлен за пределами топливника. Такой подход объясняется тем, что пламя, являясь летучим веществом, легко отдает свое тепло и охлаждается, в результате чего мы имеем частичное сжигание топлива, КПД печи ухудшается. Хотя, казалось бы, в топке присутствует самая высокая температура.
• Схема должна быть таковой, чтобы вода в теплообменнике перемещалась навстречу тепловому потоку. Иными словами, охлажденный теплоноситель должен встречаться с самыми холодными печными газами, а разогретый – с газами, имеющими более высокую температуру.

Таким образом, получится удерживать большую постоянную температуру между двумя участками, и можно будет добиться более эффективного отопления. Помимо всего прочего, на теплообменнике будет скапливаться намного меньше конденсата, который провоцирует ржавление обычной стали.

Данный способ обустройства печки с котлом водяного отопления очень прост – он подразумевает установку колпакового дымохода с размещенным внутри теплообменником, способным удерживать большое количество теплоносителя. Лучше всего в качестве теплообменника в данном случае использовать регистр, сваренный воедино из нескольких труб большого сечения.

Устанавливая котел в печку своими руками по такой схеме, получим следующие результаты:

1. Печные газы будут дольше оставаться в колпаке – самые горячие будут скапливаться в его верхней части, а их выход за пределы колпака будет происходить после того, как продукты горения остынут и опустятся вниз.
2. Отсутствуют какие-либо препятствия для горения в топливнике. Сгорание топлива будет происходить максимально эффективно.
3. Естественное движение потоков в находящемся в колпаке теплообменнике осуществляется снизу вверх. Самые холодные отработанные газы контактируют с теплоносителем, только что попавшим в теплообменник.

Если все условия по соединению котла для кирпичной печи с водяным отоплением будут полностью соблюдены, готовая отопительная система, созданная своими руками, получится максимально эффективной. Однако какой вариант теплообменника лучше всего подойдет именно для вас, решать только вам.

teplospec.com

Кирпичная печь с водяным контуром

Печное отопление — давний и популярный способ обогрева частных домов, но оно не всегда эффективно. С помощью одной кирпичной печи сложно отопить большой дом, состоящий из нескольких комнат. В удаленных от печи помещениях температура будет значительно ниже, особенно при закрытых дверях. Один из способов повышения эффективности кирпичной печи и длительного обогрева частного дома — подключение к ней водяного отопительного контура. Как выглядит кирпичная печь с водяным контуром и какова цена вопроса при её изготовлении — подробно рассмотрим в данной статье.

Конструкция

Существует много видов отопительных кирпичных печей. Они могут выполнять только функцию обогрева помещения или совмещать отопление и приготовление пищи. Также существуют комбинированные печи с несколькими топками.

Принцип действия кирпичной печи при любой ее конструкции заключается в быстром накоплении тепла при топке и длительной отдаче его стенками печи в течение нескольких часов или даже суток. Материал печи — керамический кирпич, хороший аккумулятор тепла.

Для увеличения объема нагретого кирпича дымовые каналы в печи делают протяженными, располагая их вдоль стенок. Горячий дым, проходя по ним, нагревает кирпич и к моменту выхода из трубы имеет безопасную температуру. Помимо повышения эффективности, эта особенность конструкции кирпичных печей уменьшает опасность перегрева и возгорания кровли.

Для чего нужен отопительный контур

Кирпичная печь отлично обогревает частный деревенский дом площадью до 50 м2. В традиционном деревенском срубе ее располагают посреди одной общей комнаты, разделенной перегородками на кухню и комнаты. В каждом помещении находится нагретая стенка печи, что позволяет равномерно их обогреть.

Современные частные дома имеют совершенно другую планировку, и комнаты могут находиться на значительном удалении и даже на разных этажах. В этом случае потребуется установка дополнительных источников отопления, например, электрических обогревателей. Но цена на электроэнергию нынче высока, поэтому более практично установка радиаторов водяного отопления.

В них по трубам поступает горячий теплоноситель — вода, которая поступает в котёл, вмонтированном в кирпичную печь. При горении дров в такой печи нагреваются не только ее стенки, но и теплоноситель, и во всех помещениях дома устанавливается комфортная температура. Коэффициент теплоемкости воды высок, и система отопления довольно долго остается горячей, даже если топить печь всего раз в день, при этом достигается существенная экономия, ведь цена такого отопления невысока.

Как выглядит отопительный контур

Конструкция отопительного контура может быть разной, как и место его установки.

Наиболее популярными вариантами считаются:

• Самодельный котел — сварная металлическая емкость из стали толщиной 4-5 мм, вмонтированная в тело печи, с входным и выходным патрубком. Он может располагаться как над топкой, так и в другом месте, где при горении дров существенно повышается температура. КПД таких котлов — до 80%.
• Водяная рубашка — конструкция, аналогичная котлам, но размещается она по всем сторонам топки, при этом эффективность нагрева будет максимальной. КПД — 85%.

• Теплообменник, или регистр. Состоит из металлических, преимущественно стальных труб, сваренных в систему. Они надежны и долговечны, цена стали по сравнению с медью невысока. Может размещаться как в топке, так и в дымовых каналах. Использование труб повышает эффективность нагрева за счет увеличения площади соприкосновения горячего воздуха с металлом. КПД теплового контура при расположении в топке — до 90%, если же он располагается в дымовых каналах, где температура значительно ниже, КПД снижается и не превышает 70%.

Особенности

Сама кирпичная печь с отопительным контуром может иметь различную конструкцию, теплообменник можно встроить практически в любую печь. Однако, при этом необходимо учитывать особенность эксплуатации таких печей в частных домах.

Печи, в которые вмонтированы котлы или теплообменники, расположенные в топке, нельзя эксплуатировать без активно работающего отопительного контура, поэтому в жаркое время года топить их будет невозможно — в доме будет жарко и душно.

Некоторые домовладельцы считают, что можно решить эту проблему двумя путями:
• перекрыть циркуляцию теплоносителя;
• слить воду из батарей.

Делать этого категорически нельзя! В первом случае вода в котле перегреется, и он взорвется, разрушив кладку. Во втором — сталь теплообменника прогорит, ведь температура в топке печи при горении дров может превышать 1000 градусов.

Выйти из этой ситуации можно сделать двумя способами:
• Сделать в печи две топки, «зимнюю», нагревающую котел и тело печи, и «летнюю» — нагревающую варочную панель, но позволяющее сохранить температуру в тепловом контуре в разумных пределах. Топить «летнюю» топку в частном доме можно в любое время года. Дымовые каналы обеих топок выводят в общий дымоход и перекрывают задвижками.
• Разместить теплообменник в отдельных дымовых каналах. Летом движение дымовых газов по ним перекрывают задвижками. Такая конструкция имеет более низкий КПД водяного контура, но она более долговечна, безопасна и универсальна.

При летней эксплуатации печи с водяным контуром не перекрывайте циркуляцию воды и не сливайте теплоноситель! Это может привести к повреждению печи или теплового контура!

Требования к отопительным системам

Системы водяного отопления, подключенные к котлам, могут иметь естественную (гравитационную) циркуляцию или принудительную — с циркуляционным насосом.

Гравитационные системы обычно подключают к теплообменникам, встроенным в дымовые каналы. Они медленнее нагреваются и в них ниже риск перегрева и закипания воды. Эффективность таких систем ниже, они подходят для небольшого, чаще одноэтажного дома. Движение воды в трубах происходит по законам физики: теплая вода поднимается вверх — в радиаторы, а холодная стекает вниз и возвращается в котел. Их легко рассчитать и сделать своими руками.

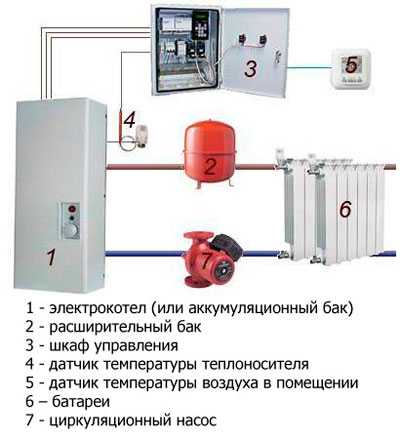

Для монтажа принудительной системы потребуется купить и установить циркуляционный насос, подобрав подходящую по мощности и цене модель. Он с заданной скоростью прогоняет весь объем теплоносителя по системе, в результате чего жидкость быстро нагревается в котле и поступает в радиаторы. Такие системы обычно подключают к котлам и теплообменникам, расположенным непосредственно рядом с топкой. Они способны быстро прогреть большую площадь, поднять воду на высоту второго этажа, обладают высоким КПД.

Следует отметить одну особенность работы кирпичной печи с водяным контуром, включающим циркуляционный насос. Насос работает от электрической сети. При внезапном отключении электроэнергии циркуляция воды в системе прекращается, вода в теплообменнике быстро перегревается, образуется пар, и может произойти взрыв котла.

Эту проблему в котлах длительного горения промышленного производства решают автоматическим отключением котла при исчезновении электроэнергии и остановке насоса. Быстро отключить кирпичную печь, обладающую запасом тепловой энергии невозможно. Нужно или восстановить работу насоса, включив аварийный источник электропитания, или погасить печь и принять меры к снижению давления в системе.

Для обеспечения безопасности в системах с принудительной циркуляцией и теплообменником, расположенным в топке, необходима установка аварийного клапана, сбрасывающего излишек давления в системе! Цена экономии на мерах безопасности может быть очень высока!

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

• бетон для фундамента;
• кирпич красный полнотелый;
• кирпич шамотный огнеупорный;
• кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
• металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

• мастерки и кельма;
• резиновый молоток;
• болгарка с кругом для кирпича;
• уровни, отвесы, бечевка;
• рулетка.

Последовательность выполнения операций своими руками

1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым.
Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.

1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!

1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Дополнительный электрический подогрев системы

Печи с отопительным контуром часто ставят на даче или в загородном частном доме, и для постоянного отопления не используют. В этом случае в морозы система может промерзнуть, что приведет к разрывам и утечке воды при первой же топке.

В этом случае можно вместо воды залить в систему антифриз или дополнительно купить и поставить в параллель электрический котел малой мощности, автоматически включающийся для поддержания воды в системе в диапазоне значений 5-10 градусов. Электрический котел не позволит системе замерзнуть, а их цена не слишком высока, а при определенном навыке можно сделать и самодельные электрические котлы.

Кладка своими руками печи с отопительным контуром может показаться слишком сложным заданием, а цена на услуги специалистов-печников высока. В этом случае лучше рассмотреть возможность установки промышленного котла длительного горения на дровах или другом топливе. Но собственноручно сложенная печь — это не только отопительный элемент, это еще и сердце дома, дарящее уют и семейный покой, и при выполнении всех рекомендаций она прослужит долго и эффективно.

gidpopechkam.ru

Котел печной для водяного отопления

Печь с котлом водяного отопления

Для ускорения нагрева любого помещения, а это может быть как жилой дом, так и баня, вы можете самостоятельно построить печь с котлом водяного отопления. Такое оборудование поможет вам сэкономить дрова и время для растопки. Главная идея такой конструкции заключается в том, что встроенный в отопительную печь водяной котел, даже если он имеет небольшие размеры, способен обеспечивать высокий уровень теплоотдачи.

Котел водяной из чугунных радиаторов

Для такого типа котлов подойдут радиаторы М-140. Их весьма легко отыскать, так как они в больших объемах отправляются в утиль, когда меняют радиаторы на более современные или сносят старые здания. Каждая из секций такого радиатора имеет емкость в 1,5 литра, а площадь их составляет 0,254 квадрата. То есть, если объединить 12 секций, то объем теплообменника составит 18 литров, а площадь — 3 квадрата. Такой котел имеет производительность на площадь до 100 квадратов. Так что для жилого дома вполне хватит.

Для того чтобы использовать радиатор, необходимо его немного переделать.Изначально следует убрать прокладки из картона, расположенные между секциями. Лучшей заменой для них станет шнур из асбеста, который необходимо пропитать олифой с добавлением графита. Таким образом, прокладки будут защищены от прогорания при высокой температуре.

Кроме этого, перед началом сборки секции следует промыть изнутри с использованием 6-процентного раствора соляной кислоты, а после — вымыть их еще и водой. Это очистит трубы от загрязнений и ржавчины, которая там собралась за время эксплуатации.

Сборка радиаторов

Собирать радиаторы не сложно, потому как это действие полностью повторяет процесс их разборки. Соединяются секции ниппелями, которые имеют левую и правую резьбу с обеих сторон. Таким образом, секции сверху и снизу притянутся плотно одна к другой при прокручивании ниппеля. Когда зазор становится шириной в 2 см., следует намотать асбестовый пропитанный шнур, и только потом до конца затягивать ниппели.

Когда вся конструкция собрана, следует дождаться, пока высохнет олифа, а потом проверить стыки на герметичность, то есть подать в радиатор воду под большим давлением. Это обезопасит последующее использование радиатора, и протечек не будет.

Подсоединять трубы обратки и подачи теплоносителя нужно по диагонали радиаторов. Отверстия, которые остались открытыми, нужно закрыть заглушками. Лучше брать дюймовые трубы. С одной из сторон на радиаторе будет правая резьба, так что с подключением сложностей не будет. С противоположной стороны используйте муфту со сгоном и ниппель.

Расположение котла

Располагается котел, сделанный своими руками, не в самой топке, где будут гореть дрова, а в камере дымохода, который находится за топкой. Потому как радиаторы сделаны из чугуна, их нельзя греть прямым огнем, а только при помощи горячих газов, которые выходят из топки.

Расположение радиатора должно быть таким, чтобы трубы, выходящие из него, находились перпендикулярно полу. Можно еще место подводки обратки опустить ниже уровня полов, то есть, в пространство под ним.

Помещение котла в печь

Самым лучшим вариантом печи станет тот, который предусматривает кладку, и при этом встраивается уже заранее подготовленный котел. Тогда печь с котлом водяного отопления будет иметь некоторые особенности в своей конструкции, обеспечивающие более высокую степень эффективности и небольшие размеры.

Кладка

Кладка кирпича для печки с котлом своими руками включает в себя следующие этапы:

• Закладка бетонного фундамента с армированием.
• Кладка производится с использованием песчано-глиняного раствора. Хорошо будет, если песок с глиной замочить в воде на ночь. Таким образом, если протереть глину с песком и оставить их на ночь, они лучше перемешаются, а смешивать необходимо две порции песка к одной порции глины.
• На фундамент необходимо выложить гидроизоляцию, самым практичным вариантом будет рубероид.
• Слой раствора необходимо распределить равномерно своими руками на гидроизоляцию, используя уровень. Только после этого начинается кладка первого ряда кирпича.
• Первым следует сформировать контур самого поддувала и установить для него дверцы. Потом сверху на несколько рядов кладки кирпичей поместить решетку, которая разделяет поддувало и топку.
• Во время формирования топки своими руками необходимо учесть размеры котла и подготовить зазоры, которые должны быть между внешними стенками самого котла и кладкой по всему периметру топки. В первом ряду кирпичей по периметру топки необходимо сделать бортик для того, чтобы установить уголок. На этих уголках будет закрепляться котел. Стоит помнить и про проемы по бокам топки для того, чтобы вывести трубы для подачи и обратки.
• Кладка стенок дымохода своими руками должна предусматривать формирование каналов для того, чтобы рассеивалось лишнее тепло, и можно было сбрасывать золу и гарь.
• В конце всей работы следует выкложить дымоход. После окончания всех работ вы можете подключить систему отопления к котлу и проверить ее работоспособность.

(3 голосов, рейтинг: 3,67 из 5) Загрузка…

poluchi-teplo.ru

Печь с котлом водяного отопления — самостоятельное конструирование

Нет ничего лучше потрескивания настоящих дров в бане – это и аромат, и «живое» тепло, хороший жар. Но что делать, если этих же дров на растопку уходит не меряно? Вот тогда лучше задуматься о замене обычной печи на популярную стандартную или русскую печь с котлом водяного отопления. Такая печь обладает огромной теплоотдачей и высоким КПД, а и все благодаря тому, что поверхность нагрева у котла достаточно большая — при всей компактности его габаритов.

Использование чугунного радиатора для самоделки

Отличный водяной котел для печи можно легко сделать своими руками – как и построить самому такую чудо-печь. А в качестве водонагревателя подойдет обычный чугунный радиатор – можно использовать М-140, который часто выбрасывается после сноса старых пятиэтажек. Примерная емкость таких радиаторов – 1,5 л, а площадь их поверхности – 0,254 кв.м. Если же соединить 12 секций, получится нагреватель с площадью 3 кв.м. и 18 литрами емкости. Сваренный из листового материала котел с такими характеристиками занимал бы уйму места, в чем и несомненный плюс именно такой конструкции.

Отапливать такая печь с водяным котлом-радиатором может даже достаточно большую баню – до 100 кв.м. Но, прежде чем ставить сам котел, нужно будет сначала разобрать радиаторы, очистить от грязи и хорошо промыть горячим раствором соляной кислоты – 6%. После чего снова сполоснуть водой. Далее меняются картонные прокладки между секциями, ведь температура в печи достигает 600?С, при угле – еще больше. Картон просто выгорит, и радиатор начнет течь – чтобы этого не произошло, вместо него целесообразнее использовать асбестовый шнур, пропитанный порошком графита с натуральной олифой.

Теперь части радиатора нужно собрать в такой последовательности:

1. В соединяемые секции вворачиваются ниппели со своей правой и левой резьбой, после чего на них наматывается тот же пропитанный асбестовый шнур и ключом затягиваются оба ниппеля – но без какого-либо перекоса секций.
2. Как только стянутся две из них, можно подсоединять третью.
3. Теперь нужно спрессовать радиатор, чтобы проверить качество сборки – не смотря на то, что давление воды будет невелико.
4. После всего этого можно переходить к монтажу стояков – их диаметр должен быть 1 и ? дюйма. Вход холодной воды и выход горячей можно расположить по диагонали радиаторной батареи, а два других отверстия – заглушить пробками для обеспечения циркуляции воды через весь объем. Причем один из стояков при этом должен иметь левую резьбу – если ее не оказалось, то можно поступать так: ввернуть в отверстие радиатора обычный ниппель, а на него – муфту с сгоном.

www.teplo-ltd.ru
