Подключение, монтаж, установка и обвязка твердотопливного котла

Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровахнаиболее часто используется и имеет больше нюансов по обвязке).

Обвязка

— комплекс работ по подключению оборудования к инженерной системе (обвязка котла). Бывают обвязки: страховочные спортивные и для промышленного альпинизма, обвязка фундамента досками.

Постараемся перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и вывода дыма:

  • подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Т.к. твердотопливный котел имеет не маленький вес, то стяжка пола, залитая под него должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
  • также любой отопительный котел (кроме электрического) требует подключить дымоход. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься вдоль стены дома выше конька (утепленный). Любой дымоход необходимо ежегодно чистить и следить за его состоянием.

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

  • установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла.
  • монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше.
  • подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.
  • подключение твердотопливного котла
    по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет. Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.
  • в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:

    V бака = V системы : 10

    Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака.

  • подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.
  • схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов — это защита от излишнего конденсата, а для чугунных — защита от холодной обратки, под влиянием которой может лопнуть секция котла).

Это только некоторые нюансы, на соблюдение которых, при подключении твердотопливного котла, необходимо обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Схемы подключения котла для общего представления

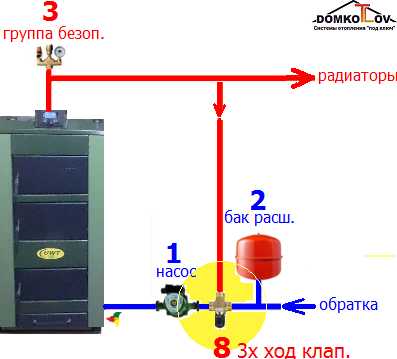

Разберём обвязку на схемах. Простая обвязка котла включает:

  • циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
  • расширительный бак
    (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,
  • группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем

дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

Подключение котла на фото

Номерами на фото обозначено оборудование в системе отопления твердотопливного котла из выше приведённых схем.

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла — должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

Фото монтаж отопления – Минск обл., г. Дзержинск

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

Обвязка твердотопливного котла с теплоаккумулятором (буферной емкостью) на видео

На видео Сергей Николаевич, главный инженер Дома котлов, Минск, начинает подключение твердотопливного котла пеллетного с теплоаккумулятором с простых истин.

Установка твердотопливного котла, монтаж твердотопливного котла, обвязка твердотопливного котла пеллетного с теплоаккумулятором, ответы на вопрос какой котел лучше и какое отопительное оборудование купить— всем этим темам посвящен весь наш сайт интернет-магазина Дом котлов бай, Минск.



Здесь на сайте нашего интернет-магазина Дом котлов Минск можно выбрать и купить отопительные котлы газовые, твердотопливный или электрический, а также различное отопительное оборудование — бойлер, водонагреватель, теплоаккумулятор, буферная емкость, радиаторы отопления, дымоходы, трубы, гребенка и теплый пол — см. наш интернет-магазин в Беларуси «Котлы и отопление дома» цена и наличие. Мы выполним по вашему заказу необходимые работы — см. Монтаж отопления, обвязка котла, установка отопительного оборудования в Минске и по Беларуси, в том числе «под ключ».

Вам ведь нужны «дыры, а не дрель» – конечное качественное решение систем отопления дома?

С нами наши клиенты комфортно претворяют мудрость «доверяй и проверяй» – без «но». Те исполнители вашего замысла, кто разделяет ваши заботы и волнения в столь глобальном вопросе отопления дома – создают условия, чтобы Вы комфортно контролировали все шаги и детали, чтобы вам не приходилось доверять во всём, а доверие приростало с каждым этапом.

Доверить отопление дома Вы можете нам – у нас есть опыт и рекомендации наших клиентов. И мы уже с вами – сейчас – в момент поиска информации. Ведь для этого Вашего шага мы и сделали этот сайт, написали для Вас эти статьи из своего опыта.

Сделайте и следующий шаг в монтаже отопления с нами – позвоните или напишите нам.

domkotlov.by

Несколько конструктивных схем подключения твердотопливного котла

Твердотопливные котлы в настоящее время используются для отопления дома нередко. Их эффективная работа, простая конструкция и доступность топлива сделали свое дело – котлы до сих пор популярны. Но многих потребителей сегодня интересует один очень важный вопрос: какая схема подключения твердотопливного котла лучше? Не все могут сразу понять, в чем суть поставленного вопроса, ведь, подключая котел к системе отопления, он просто подсоединяется двумя патрубками к двум контурам: подачи и обратки теплоносителя. Все правильно, но не все так просто, как может показаться на первый взгляд. Давайте разбираться.

Схемы обвязки

Начнем с того, что в конструкции твердотопливных котлов никогда не устанавливают дополнительные функциональные приборы и оборудование. В них нет ни циркуляционного насоса, ни расширительного бачка, ни блока автоматики. Все эти устройства необходимо устанавливать вне агрегата со стороны отопительной системы.

Поэтому самая простая схема обвязки и подключения твердотопливного котла – это простое соединение его патрубков с трубами отопительной системы дома. Обратите внимание на рисунок ниже, и вы сразу поймете, о чем идет речь.

Простая схема подключения

Как видите, в этой схеме установлены все необходимые приборы и устройства, которые способствуют эффективной и рациональной работе отопления в целом. И сам твердотопливный котел в ней занимает основное место. Кстати, когда встает задача монтажа твердотопливного котла своими руками, то именно эта схема, как самая простая, выбирается потребителем сразу.

Сложные схемы

Но давайте будем отталкиваться от работы твердотопливного котла, от его функциональности. Необходимо отметить, что производители этого вида отопительного оборудования всегда в инструкциях делают одну очень важную пометку. Агрегат будет работать эффективно и долго лишь в том случае, если теплоноситель на входе в прибор будет иметь температуру не меньше +60°С. Почему это так важно?

  • Этим избегается большой перепад температур в теплообменнике, что увеличивает срок его эксплуатации. Это первое.
  • Второе – таким образом можно предупредить появление процесса конденсации влажных паров внутри камеры сгорания топлива. А, значит, на стенках топки и внутри дымохода осаждающаяся на них сажа не превратиться в деготь.

Что нужно сделать, чтобы этих неблагоприятных факторов не образовалось? Вариант один – установить смесительный узел. Конечно, это громко сказано, просто необходимо около котла установить перемычку, соединяющую подающий контур системы отопления с обраткой. Если посмотреть первый рисунок, то эта трубная перемычка будет установлена между циркуляционным насосом и расширительным баком и направлена вверх до подающего контура.

Принципиальная схема подключения

Схема будет работать в обычном режиме. Но как только температура внутри обратки станет ниже +60°С, можно открыть перемычку и добавить в обратный контур небольшой объем горячего теплоносителя, тем самым, выравнивая температуру до необходимой.

И еще одна схема подключения котла на твердом топливе. Чтобы добиться полного соответствия мощности отопительного агрегата этого типа, необходимо все время подбрасывать дрова в топку прибора. И чем чаще вы это делаете, тем интенсивнее он работает. Во всяком случае, таким способом вы добиваетесь полного соответствия поддержания необходимого температурного режима внутри помещений здания.

Способ не самый удобный, потому что он вас прочно привязывает к отопительному агрегату. Что можно предложить, чтобы избежать таких неудобств? Для этого можно установить в схему обвязки буферный резервуар. С его помощью вся система отопления разделяется на две части. Резервуар отсекает твердотопливный котел от радиаторной системы отопления.

  • Во-первых, буферный резервуар – это своеобразный аккумулятор, в котором будет скапливаться теплоноситель с высокой тепловой энергией.
  • Во-вторых, на пике работы самого твердотопливного котла вода в резервуаре будет отбирать излишки температуры из теплоносителя.
  • В-третьих, при снижении работы агрегата все будет происходить наоборот. Вода будет отдавать свое тепло остывающему теплоносителю.

На рисунке снизу показана эта схема обвязки и монтажа твердотопливного котла. Скажем прямо, не самая простая схема, требующая внимательного подхода к реализации проводимых монтажных работ.

Схема обвязки с буферной емкостью

Все специалисты в один голос утверждают, что твердотопливные котлы – это отопительное оборудование, которое плохо поддается управлению. Добиться оптимизации температурного режима с ними очень сложно. То он работает по максимуму, поднимая температуру до +100°С, то снижается до минимума. И данная периодичность может происходить несколько раз за короткий промежуток времени.

Чтобы этого избежать, необходимо в процессе установки твердотопливного котла предусмотреть еще один смесительный узел, который будет работать на понижение температуры теплоносителя. Возьмем за основу рисунок выше, в котором сделаем одно добавление. А точнее сказать, установим еще одну трубную перемычку. Она будет установлена после буферной емкости перед радиаторами отопления, и соединять между собой обратку и подающий контур.

Трубная развязка по контурам

Устройство аварийного контура

Решая проблему перегревания теплоносителя, все производители твердотопливных котлов подходят к данной проблеме по-разному. Но принцип охлаждения у всех один – подача холодной воды в теплообменник из водопроводной сети дома. Вот некоторые решения данного вопроса:

  • В топке устанавливается рядом с основным теплообменником дополнительный, который соединен с одной стороны с водопроводом, с другой с канализацией. Соприкосновение двух приборов дает возможность снизить температуру теплоносителя в основном теплообменнике.
  • Установка небольшого теплообменника внутри основного. Подключение производится по той же схеме. По сути, малый прибор можно отнести к категории «запорной арматуры».
  • Производится простое подключение теплообменника к водопроводным и канализационным сетям. Для этого в конструкции отопительного агрегата устанавливается четырехходовой клапан и встраиваемый датчик, который контролирует температуру теплоносителя внутри теплообменника. При повышении температуры до критической клапан просто впускает холодную воду из водопровода прямо внутрь теплообменного прибора. Происходит смешивание двух типов воды с разными температурами. В теплообменнике есть и выходной патрубок, который сбрасывает часть теплоносителя в канализацию. Скажем прямо, сомнительная схема, но такие твердотопливные котлы выпускаются.

Внимание! Есть еще один очень важный момент, который касается процесса установки котлов на твердом топливе. Встроенный в систему отопления циркуляционный насос при отключении создает ситуацию, при которой теплоноситель начинает закипать. А так как отключение электроэнергии в загородных поселках – дело обычное, то данная ситуация становится проблемной. Поэтому рекомендуем устанавливать около насоса байпас, который будет переключать отопление в режим естественной циркуляции горячей воды.

Вот такие схемы сегодня используются. Именно их разбор отвечает на вопрос, как подключить твердотопливный котел правильно? Все предлагаемые схемы не очень сложные, они требуют от производителя монтажных работ особого внимание. Здесь важно правильно провести подключение каждого прибора в соответствии с его прямым назначением.

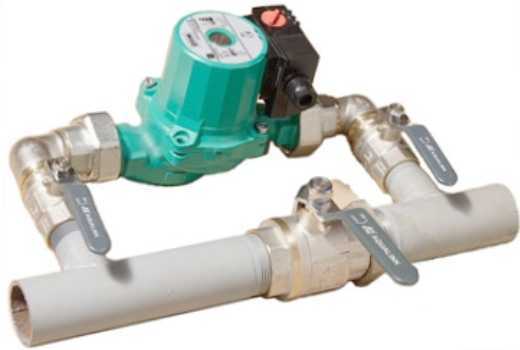

Установка байпаса

Кстати, в такие схемы часто вставляют дополнительные агрегаты. К примеру, для поддержания беспрерывности нагрева теплоносителя. В системе будет не один котел, а два. Чаще всего устанавливаются электрический и твердотопливный прибор, поэтому схема подключения электрокотла к твердотопливному котлу производится параллельным способом. Это важный момент.

Заключение

Из статьи вы смогли убедиться в том, что установка твердотопливного котла своими руками и его правильное подключение зависят от тех целей, которые вы ставите перед отоплением. Схем немало, выбор за вами, но при этом обязательно учитывайте наши рекомендации. Лучше пусть она будет посложнее, зато всю систему будет проще эксплуатировать.

otepleivode.ru

Монтаж твердотопливного котла в частном доме своими руками

После того как сделан выбор в пользу котельной установки на твердом топливе, встает вопрос ее монтажа и подключения к системе отопления. Операция несколько трудоемкая, но осуществить монтаж твердотопливного котла в частном доме можно самостоятельно. Нужно только подобрать схему обвязки и подключения применительно к конкретным условиям и правильно установить котел на своем месте.

Установка твердотопливного котла в частном доме

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

  • В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
  • Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

  1. Изделие освободить от заводской упаковки.
  2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
  3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
  4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
  5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
  6. Подключить котел к системе отопления по выбранной схеме.

Работа котла в самотечной системе отопления

Самая простая схема установки твердотопливного котла предусматривает подключение к самотечной системе отопления.

Схема установки твердотопливного котла

Здесь подающий и обратный трубопроводы подключены напрямую к выходным патрубкам отопительной установки. На выходе из котла монтируют группу безопасности, которая включает в себя воздухоотводчик, манометр и предохранительный клапан. Между коллектором группы безопасности и выходом из агрегата не должно стоять никакой запорной арматуры. Расширительный бак ставят выше системы отопления. В одноэтажном доме логично бак поставить в топочной, в двухэтажном – на чердаке.

Приведенная схема монтажа твердотопливного котла изображена условно, такая система работает лучше, если агрегат находится ниже уровня батарей отопления. Иногда с этой целью в стяжке пола выполняют специальное углубление для установки отопителя. Главное достоинство такой системы – автономная работа, не зависящая от подачи электроэнергии. К ней хорошо подходят классические твердотопливные котлы нижнего горения без комплекта автоматики и нагнетателя.

Схемы с принудительной циркуляцией

В системе отопления с циркуляционным насосом возможны перепады температуры после отключения электроэнергии. Это опасно для чугунных камер сгорания, поэтому схема обвязки должна включать первичный контур циркуляции с трехходовым клапаном, как показано на рисунке.

Схемы с принудительной циркуляцией

Клапан регулирует температуру воды в обратном трубопроводе, благодаря этому холодная вода не попадет в котел, а будет постепенно подмешиваться к теплоносителю, циркулирующему по малому кругу. Для настройки системы в схеме задействован балансировочный вентиль.

В последние годы для подачи ГВС популярность приобрели аппараты, нагревающие воду от теплоносителя, циркулирующего в системе обогрева. Для небольших коттеджей, имеющих несколько веток радиаторного отопления, подойдет следующая схема подключения твердотопливного котла с бойлером косвенного нагрева:

Схема обвязки котла и бойлера

Здесь бойлер включен параллельно с ветками отопления сразу после первичного контура циркуляции. Это обеспечивает отбор теплоносителя с высокой температурой для нагрева воды на ГВС. На выходе из нагревателя установлен проходной термостатический клапан, не позволяющий теплоносителю свободно протекать через теплообменник бойлера. Устройство открывается, когда температура воды снизится до определенного значения, что бывает только при использовании ГВС.

Для больших домов с несколькими котлами на разных видах топлива, в которых для отопления применяются радиаторы, теплые полы и стеновые панели, принимается более сложная схема обвязки котла и бойлера косвенного нагрева:

Схема подключения газового и твердотопливного котла

В этом случае правильная установка твердотопливного котла своими руками заключается в его подключении к теплоаккумулятору совместно с электрическим нагревателем. Каждый источник тепла снабжен своим циркуляционным насосом, который управляется контроллером котла, вода в первичном контуре движется только по необходимости. Бойлер и каждый из остальных потребителей также имеют свой насос. Они могут работать постоянно, но чаще насосами управляет электронный блок, контролирующий климат и потребление горячей воды в доме.

Заключение

Учитывая стоимость монтажа твердотопливного котла, имеет смысл это сделать собственноручно. Ведь данное мероприятие не отличается повышенной сложностью и часто не требует сварочных работ. Возможно, для выяснения всех нюансов и выбора схемы надо посоветоваться со специалистом, а потом уже приступить к монтажу.

cotlix.com

Схема подключения твердотопливного котла в систему отопления

Отопительные агрегаты, работающие на различных видах твердого топлива, в эксплуатации существенно отличаются от электрического, газового и жидкотопливного теплогенератора. В связи с этим подключение твердотопливного котла имеет ряд особенностей. Рассмотрим, как правильно установить агрегат для обогрева, чтобы его работа была эффективна и безопасна, а также как монтируется система отопления с двумя котлами.

Твердотопливный котел в системе отопления

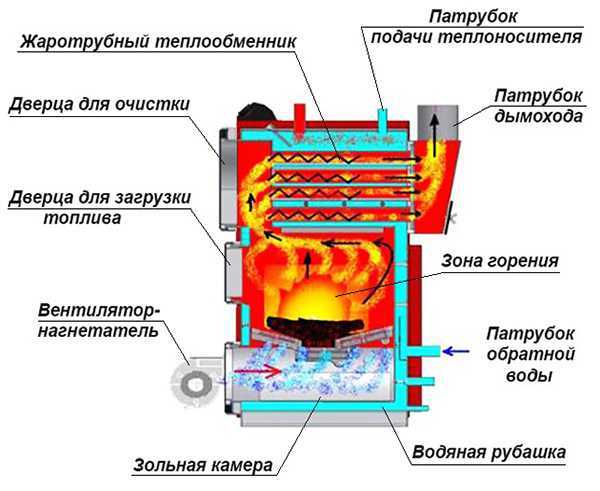

Особенности твердотопливных котлов

Отличие твёрдотопливного теплогенератора от котлов, работающих на других энергоносителях, базируется на особенностях горения древесины, угля и иных видов твердого топлива.

1. Инерционность. Твердое топливо, разгоревшееся в камере сгорания, невозможно резко затушить, поэтому всегда сохраняется риск перегрева теплоносителя. Вскипание воды в рубашке котла ведет к скачкообразному повышению давления в системе и ее разгерметизации. Чтобы избежать аварийной ситуации в обвязку твердотопливного котла в обязательном порядке включают автоматический клапан, предназначенный для сброса давления.

По причине инерционности сложнее управлять нагревом теплоносителя – после срабатывания термостата задвижка перекрывается, уменьшая поток воздуха в камеру сгорания, но какое-то время горение продолжается в прежнем режиме и температура жидкости в контуре успевает подняться еще как минимум на 2-3 градуса прежде чем стабилизироваться.

Внимание! Такого недостатка, как высокая инерционность, лишен пеллетный котёл, поскольку конструкцией предусмотрена подача топлива в камеру сгорания мелкими порциями. Прекращение подачи ведет к быстрому угасанию пламени.

2. Конденсация влаги в топливнике. Конденсат образуется в случае, если в водяную рубашку агрегата поступает сильно остывший теплоноситель с температурой ниже 50 градусов. Выпадение конденсата чревато быстрой коррозией металла, из которого изготовлены стенки камеры сгорания, поскольку эта влага представляет собой агрессивную среду. Кроме того, конденсат, смешанный с пеплом, образует клейкую субстанцию, которую трудно счистить с внутренней поверхности топки.

Схема подключения твердотопливного котла должна включать смесительный узел, благодаря которому в остывший теплоноситель обратки подмешивается нагретая котлом жидкость.

Внимание! Чугунный котел, работающий на твёрдом топливе, устойчив к коррозии и не боится конденсата. Тем не менее, в обвязку такого агрегата также добавляют смесительный узел, поскольку поступление остывшего теплоносителя в водяную рубашку раскаленного котла может привести к разрушению чугуна по причине температурного шока.

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле.

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Важно! Между патрубком и группой безопасности запрещается устанавливать циркуляционный насос, запорную арматуру.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

  1. Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
  2. На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
  3. Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
  4. Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

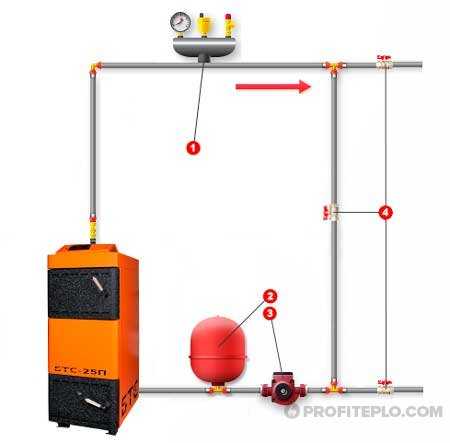

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

  • Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
  • Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.
Подключение твердотопливной установки с гидрострелой

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Обвязка с теплоаккумулятором

Чтобы твердотопливный агрегат работал в оптимальном режиме и его КПД приближался к паспортным значениям, необходимо использовать буферную емкость, которая служит аккумулятором излишков тепловой энергии, остающихся после нагревания теплоносителя в отопительном контуре до рабочих температур.

Если котел на дровах или угле работает без теплоаккумулятора, тягу приходится уменьшать, чтобы дрова не горели слишком жарко и теплоноситель не перегревался. Но из-за недостатка кислорода образуется повышенное количество угарного газа, который попадает в атмосферу. В передовых европейских странах по этой причине запрещается эксплуатировать твердотопливные обогреватели без монтажа буферной емкости.

Установка теплоаккумулятора имеет и еще одно преимущество: топливо, сгорающее при оптимальной подаче кислорода, отдает максимум тепловой энергии, и ее излишки не улетают в дымовую трубу, а накапливаются в буферной емкости. Это позволяет поддерживать высокую температуру теплоносителя в контуре отопления в течение нескольких часов после прогорания закладки топлива.

Обвязка твердотопливного котла с теплоаккумулятором предусматривает подсоединение буферной емкости следующим образом:

Схема обвязки теплоаккаумлятора с твердотопливным котлом

Чтобы управлять температурой теплоносителя, который подается в радиаторы, предусмотрена установка второго трехходового клапана и второго циркуляционного насоса на линии подачи после подключенного к системе бака-теплоаккумулятора.

Время остывания теплоносителя в системе с теплоаккумулятором после затухания котла зависит от объема резервуара и температуры нагрева. Для частного дома площадью 150-200 кв. м требуется буферная емкость объемом от 1 куб. м. Можно приобрести готовый теплоаккумулятор подходящего объема или изготовить его самостоятельно – он представляет собой прямоугольную или цилиндрическую емкость из стального листа, снабженную надежной теплоизоляцией.

Важно! Установка теплоаккумулятора должна быть предусмотрена на этапе разработки проекта отопительной системы. Чтобы котёл мог одновременно нагревать воду в контуре отопления, системе ГВС и в буферной емкости, его мощность должна вдвое превышать расчетную.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется:

  • термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
  • комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров. Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Заключение

Перед тем как приступать к самостоятельному монтажу обвязки твердотопливного котла, рекомендуется обратиться к профессионалам, которые выполнят грамотный расчет системы и дадут консультацию по грамотному расположению ее элементов. Схема подключения должна обеспечивать безопасное функционирование твердотопливного котла и создавать оптимальные условия для эффективного расход топлива.

Видео по теме:

profiteplo.com

Обвязка твердотопливного котла отопления: схема, состав

Твердотопливные котлы не теряют своей актуальности и популярности. Даже при условии наличия магистрального газа и электричества часто твердое топливо оказывается эффективнее или экономически выгоднее для отопления дома. Для его использования полезно ознакомиться, как выполняется обвязка твердотопливного котла отопления, схема, которая будет лучше работать в доме.

Способы подключения котла к контуру отопления

Состав оборудования и обвязка котла напрямую зависит от выбранного типа контура отопления, способа циркуляции теплоносителя и степени автоматизации процесса, такой как тонкая настройка климата или же простая регулировка нагрева теплоносителя.

Задача всего комплекса обвязки:

  • Обеспечить равномерное распределение тепла по контуру отопления.
  • Обезопасить людей и оборудования от любых внештатных и аварийных ситуаций, минимизация последствий в результате поломки.
  • Снижение влияния периодичности в работе твердотопливного котла, так как основная мощность выдается только после розжига очередной закладки топлива, тогда как с его прогоранием теплоотдача снижается.

Автоматика

В первую очередь нужно обеспечить беспроблемную работу самого котла. Чтобы контролировать процесс горения топлива (дров, угля или паллет), достаточно взять под контроль подачу свежего воздуха к топке. С твердотопливными котлами это означает использование в обвязке блоков автоматизации на основе контроллера, термостата и нагнетающего вентилятора.

В самом простом варианте автоматизировать работу котла поможет регулятор тяги. Простое конструктивное решение, в котором учувствует энергонезависимый термостат. В зависимости от температуры исходящих газов или теплоносителя в теплообменнике регулятор тяги меняет степень натяжения цепочки, соединенной с шибером, изменяя тем самым уровень подачи воздуха в камеру сгорания.

Для полноценного управления и автоматизации не обойтись без включения в обвязку контроллера, способного задавать оптимальный режим работы твердотопливного агрегата. Он опирается на данные о нескольких термодатчиков и управляет вентилятором, подающим воздух в топку. Комплект  управления твердотопливным котлом обойдется в среднем в $25-45 и обеспечит:

  • Регулировку активности горения топлива в зависимости от температуры теплоносителя.
  • Экономию топлива, избегая бессмысленного прогорания и выброса тепла в трубу.
  • Повышение безопасности котла за счет установки принудительной тяги и контроля отвода продуктов горения.
  • Автоматическое выключение котла при перегреве воды в теплообменнике, не допуская разрыва или других серьезных последствий.

Однако блок автоматики одновременно делает твердотопливный котел энергозависимым, потому для безостановочной и качественной работы придется обзавестись мощным источником бесперебойного питания (ИБП).

Состав обязательной обвязки

Группа безопасности

Подразумевается стандартный набор оборудования, включающий в себя:

  • подрывной защитный клапан;
  • автоматический воздухоотводчик;
  • манометр.

Желательно группу безопасности приобретать в готовом виде, подобрав элементы в строгом соответствии с проектом отопления и характеристиками твердотопливного котла. В указанной компоновке группа безопасности востребована в первую очередь в закрытых системах отопления, где поддерживается стабильно повышенное давление теплоносителя.  О том, как выбрать группу безопасности, рассказано в этой статье.

Устанавливается группа в обвязку только с соблюдением четырех основных правил:

  • непосредственно возле котла на горячем выходе;
  • участок трубы от котла к группе должен выполняться с одинаковым сечением трубы, без заужения и желательно без использования колен и поворотов;
  • между котлом и группой безопасности недопустимо устанавливать запорную арматуру;
  • группа и конкретно воздухоотводчик монтируется в самой верхней точке контура.

Для естественной циркуляции с закрытым контуром расстояние от котла до группы безопасности может составлять несколько метров, от чего эффективность подрывного клапана сильно падает.

Расширительный бак

Чтобы компенсировать тепловое расширение теплоносителя в обвязке контура отопления, используется расширительный бак:

  • негерметичный для систем открытого типа;
  • мембранный – для герметичных закрытых систем отопления.

В первом случае это может быть емкость объемом не менее 10% от общего объема теплоносителя в контуре. Устанавливается в самой верхней точке контура. Высота установки также определяет рабочее давление системы. Выполняет функции группы безопасности. Бак не изолирован от окружающей среды и за счет установки в самой верхней точке обеспечивает эффективный вывод воздуха, циркулирующего в трубах. При чрезмерном расширении теплоносителя излишек воды поступает в бак или же сбрасывается в канализацию при превышении допустимого объема.

Расширительный бак мембранного типа рассчитан для закрытых систем отопления, в которых искусственно задается рабочее давление на уровне 1,5-2,5 атмосферы. Внутри бака пространство разделено эластичной резиновой мембраной на две камеры: в одну поступает теплоноситель, во вторую закачивается под давлением воздух.

Устанавливается расширительный бак на горячем выходе котла после группы безопасности или же на холодном нижнем подключении после обвязки циркуляционного насоса.

1 — твердотопливый котел, 2- группа безопасности, 3 — термостатический регулятор, 4 — трехходовой клапан, 5 — циркуляционный насос, 6 — расширительный бак мембранного типа, 7 — фильтр грубой очистки, 8 — радиаторы, 9 — теплоаккумулятор

Байпас и подбор труб разводки

Байпасом называется участок трубы, подключенный параллельно любому узлу в контуре отопления. Он нужен для снижения общего гидросопротивления контура и для возможности контролировать и регулировать объем теплоносителя, поступающего в отдельный узел, радиатор, аккумулирующую емкость, расширительный бак и т.п.

С твердотопливным котлом байпасы необходимо устанавливаться на каждом радиаторе и аккумулирующей емкости без исключения так, чтобы образовался контур, в котором теплоноситель по умолчанию может циркулировать без каких-либо препятствий и проблем и вне зависимости от пропускной способности каждого отдельного элемента.

Кроме этого байпас желательно поставить и на самом котле. Фактически это формирует малый контур циркуляции, в котором котел завязан сам на себе.

Однако делать это можно, только если обвязку твердотопливного агрегата входит защита от перегрева, блок автоматики, который не допустит закипания воды.

Наличие малого контура в системе с принудительной циркуляцией позволяет, не меняя нагрузку на насос и не прибегая к тонкой настройке работы котла, управлять обогревом дома. С помощью трехходового клапана с термостатической головкой есть возможность в узком диапазоне задать целевую температуру в контуре отопления и горячая вода от котла будет поступать только при необходимости для восполнения затраченной энергии.

Основные требования к трубам для отопления твердотопливными котлами:

  • Участок непосредственно от котла по горячему и холодному выводу на расстояние до 1,5 метров делается исключительно из металла, а после по необходимости монтируется переход на металлопластик.
  • К основным узлам обвязки (группа безопасности, циркуляционный насос, расширительный бак) монтируется трубами максимально допустимого сечения для снижения гидравлического сопротивления.
  • Трубы разводки обязательно должны соответствовать температурному режиму котла и системы отопления с запасом до 20%.

Аккумулирующая емкость

Байпас и малый контур с трехходовым клапаном позволяют полностью решить проблему с настройкой отопления со стороны радиаторов. Однако это не решает проблему с котлом, который вынужден работать с перерывами или часто отключаться по решению автоматики, после чего его придется растапливать вновь.

Аккумулирующая емкость в обвязке твердотопливного отопления представляет собой утепленный бак большого объема, наполненный теплоносителем. За счет высокой теплоемкости воды в аккумуляторе может накапливаться тепловая энергия в периоды максимальной теплоотдачи котла. Как только закладка топлива прогорает, и температура теплоносителя в основном контуре снижается, тепло начинает поступать именно из теплоаккумулятора, сглаживая колебания температуры. Устанавливается теплоаккумулятор параллельно основному контуру.

По конструкции различают:

  • проходные теплоаккумуляторы, в которых накапливается непосредственно теплоноситель, повышая общий объем воды в системе;
  • аккумуляторы с теплообменниками в виде вмонтированных змеевиков или трубных регистров.

Интересные материалы нашего портала

www.domskotlom.com

Схема обвязки твердотопливного котла: естественная, принудительная и классическая

Твердотопливный котел, равно как и любой другой, сам по себе отопить дом не сможет. Даже самое лучшее оборудование должно быть собрано в отопительную систему, после чего сможет функционировать. В эту систему входят все основные элементы – собственно, котел, радиаторы, трубопровод, циркуляционный насос, расширительный бачок, запорная арматура, вплоть до группы безопасности. Монтаж всех указанных систем воедино именуют обвязкой котла, и в этой статье речь пойдет о том, как происходит процесс обвязки оборудования на твердом топливе.

Фото 1 Схема обвязки твердотопливного котла

Правильное соединение, проведение монтажных работ строго по схеме обеспечит не только качественное и полноценное функционирование всей системы отопления в целом, но и экономию топлива.

Почему требуется обвязка?

Прежде всего, необходимо понимать, что любая система отопления – достаточно сложная схема, при установке которой требуется соблюдать предельную внимательность. Даже небольшая ошибка может спровоцировать возникновение аварийной ситуации и, как следствие, выход из строя всей системы. Поэтому, перед тем, как начинать проектирование установки, определитесь, какой схеме отдать предпочтение и что понадобится для этого приобрести. О том, как осуществляется отопление дома твердотопливным котлом, вы узнаете в отдельной статье.

Итак, схема обвязки твердотопливного котла – это комплекс отопительного оборудования и всех соединяющих и обеспечивающих его работу элементов.

Видео 1 Ответы на вопросы по обвязке котла

Видео 2 Пример неправильной обвязки котла

Видео 3 Обзор ошибок при обвязке

Помимо того, что такая схема обеспечивает бесперебойную работу всей системы, она заставляет циркулировать теплоноситель, удаляет все воздушные пузыри и дает возможность подключать одновременно несколько контуров.

Контурность — принцип соединения труб, обеспечивающий циркуляцию теплоносителя. Всего выделяют 2 схемы:

  • малая;
  • большая.

Малый контур используется исключительно для разогрева, поскольку чем меньше объем, тем меньше времени на это уходит. И только после того, как оборудование разогрелось, в работу вступает большой, который обеспечивает функционирование всей системы и равномерную подачу теплоносителя по всем радиаторам, которые можно подключить самостоятельно. Как установить батареи отопления в частном доме своими руками – в нашей статье.

Каким образом это работает

На сегодняшний день выделяют сразу несколько схем, отличающихся друг от друга как по принципу работы, так и по сложности.

Для небольших (до 100 кв.м.) домов подходит наиболее простая система, т.н. гравитационная (без подключения к электричеству). В этом случае движение теплоносителя по контуру будет естественным. Одновременно, такая обвязка является способом защиты от перегрева системы, тогда как другой контур отключится из-за отсутствия или перепада напряжения в сети.

Фото 2 Гравитационная схема обвязки котла

При организации гравитационного принципа твердотопливный котел всегда располагается в цепи ниже уровня всех радиаторов.

Особого внимания заслуживает и возможность снизить мощность гидроудара. В этом случае выше уровня радиаторов устанавливается расширительный бачок, состоящий из 2-х частей. В одной части такого бака помещается вода, в другой – воздух, что при повышенном давлении воздуха в системе снимает напряжение. Рабочее давление в системе не превышает 4 баррелей.

Схемы обвязки

Помимо гравитационного принципа, о котором было рассказано выше, выделяют еще 4 основных, по которым осуществляется обвязка котлов на твердом топливе:

  • естественный;
  • принудительный;
  • коллекторный;
  • аварийный.

Между собой схемы отличаются не только обеспечением движения теплоносителя, но и зависимостью от источников питания.

Естественная циркуляция

Простейшая схема обвязки, работающая по аналогичному с гравитационным принципу движения теплоносителя. В подобной схеме котел устанавливается всегда выше радиаторов, соответственно, движение теплоносителя будет естественным – по мере охлаждения он начинается опускать все ниже. В этом случае контроль за работой отопительного оборудования осуществляется вручную, равно как и контроль наличия топлива и работы горелки. Это самая популярная схема в тех регионах, где есть риск отключения электроэнергии.

Фото 3 Схема обвязки одноконтурного котла с естественной циркуляцией

При выборе естественной схемы учтите, что обязательным условием является увеличенный диаметр труб, которые монтируются в контуре.

Принудительная циркуляция

Движение теплоносителя обеспечивает работа циркуляционного насоса. Это самая популярная схема во всех регионах, где предпочтение отдается достаточно простой работе и равномерному прогреву всего помещения. Стоит отметить, что именно эта схема отличается рядом качественных преимуществ:

  • максимально высокий (более 80%) КПД;
  • возможность регулировать теплоотдачу каждого радиатора по отдельности;
  • удобство работы и отсутствие необходимости контроля.

По сравнению с естественной схемой обвязки, в принудительной есть один недостаток, но весьма существенный – зависимость от энергоносителей. Для того, чтобы обезопасить себя от такого несанкционированного отключения, можно выбрать один из следующих вариантов:

  • установка обводного трубопровода (гравитационная схема) вокруг циркуляционного насоса, где движение теплоносителя будет подчинено естественным процессам;
  • монтаж одной из аварийных схем.

Видео 4 Схема обвязки котла с буферной емкостью

Классическая разводка

Эта схема работает только в системе принудительной циркуляции теплоносителя, но в качестве коллекторов используются т.н. гребенки – часть трубы с одним входных отверстием и несколькими выходными гораздо меньшего диаметра. И вход, и выход в этом случае подключаются одновременно к котлу.

Фото 4 Классическая схема обвязки твердотопливного котла

Учитывая то, что во всей системе теплоноситель будет одинаковой температуры, можно отключать/включать отопительные приборы по отдельности. К слову, подобная схема не пользуется популярностью ввиду сложности монтажа и металлоемкости коллектора.

Аварийные схемы обвязки

Обязательным условием бесперебойной работы котла даже при отсутствии электроэнергии является правильный монтаж аварийной схемы. Только в этом случае котел будет продолжать работать даже при длительном отсутствии электричества, хотя, надо заметить, и с гораздо меньшей эффективностью.

В целом, выделяют 4 аварийных схемы, а именно:

  • холодная вода;
  • аккумулятор;
  • дополнительный контур;
  • одновременная работа 2-х контуров.
Подача холодной воды

Эффективный способ, обеспечивающий естественное движение теплоносителя, но в настоящее время не пользуется популярностью. Дело в том, что в современном частном сектора за подачу воды также «отвечает» электричество, соответственно, при его отключении перестает работать не только котел, но и водопровод.

Дополнительный источник питания

Как правило, в качестве такого источника энергии используются аккумуляторы, обеспечивающие работу циркуляционного насоса на время отсутствия электроэнергии.

Не забывайте, особенно, в зимний период, современно проверять и контролировать зарядку аккумуляторов.

Дополнительный контур

Установка дополнительного контура, работающего по принципу малого и обеспечивающего своевременный отвод тепла. Такой контур включается в работу автоматически после выключения основного насоса.

Одновременная работа 2-х контуров

Наиболее эффективная работа, где каждый контур работает в обычном режиме. После прекращения подачи электроэнергии основной насос отключается, а гравитационная схема работает в штатном режиме, поддерживая работу котла на малом контуре.

Рекомендации и отзывы специалистов

Для того, чтобы вся система работала правильно и не приводила к созданию аварийных ситуаций, необходимо соблюдать определенные правила.

Соответствие температурного режима

Температура теплоносителя на выходе всегда должна быть 55 градусов, а на входе – 45. Только в этом случае котел будет работать весь заявленный эксплуатационный срок. Если указанные требования проигнорировать, со временем на стенках котла будет собираться конденсат, что в дальнейшем приведет к коррозии и разрушению.

Вертикальное положение

Все котлы, в том числе и твердотопливный, должны располагаться исключительно вертикально. Но у котла на твердом топливе обязательно должна быть цементная «подушка» не менее 10 см.

Работа дымохода

На любом дымоходе, независимо от конструкции и времени изготовления, должен монтироваться сборник для конденсата и клапан из нержавейки.

Не экономьте на стадии проекта и предусмотрите для дымохода эксплуатационные и смотровые люки, что позволит без усилий и своевременно проводить очистку.

Монтаж аварийной системы

Обязательное условие бесперебойной работы котла, что позволит сбрасывать тепло и контролировать его работу.

www.portaltepla.ru

Система отопления в частном доме схема от твердотопливного котла

Главная » Отопление » Система отопления в частном доме схема от твердотопливного котла

Схема подключения твердотопливного котла для своего дома

В загородных домах и коттеджах, где нет поблизости газопровода, зачастую используются отопительные агрегаты, работающие на дровах и угле. Но схемы подключения твердотопливных котлов могут отличаться друг от друга, так как для пиролизных устройств обязательно наличие электроэнергии, да и сама такая установка имеет некоторые принципиальные отличия.

Твердотопливный котёл в системе отопления

Твердотопливные котлы и их подключение

Некоторые требования к установке ТТ котлов

Твердотопливный котел Viadrus U22C-5

  • Корректность работы отопительной системы зависит, в первую очередь, от самой системы, так как правильно подключить твердотопливный котел (с водяным контуром или без) можно лишь в том случае, если разводка труб и радиаторов выполнена профессионально. Ведь, по сути, у водонагревающего устройства дано го типа есть только вход и выход, куда врезается остальная схема.
  • Чтобы твердотопливный котёл работал с наибольшей отдачей и имел наибольший срок бесперебойной  службы, инструкция по эксплуатации предполагает минимальную температуру на выходе – 55⁰C, а на входе (обратка) — 45⁰C. В противном случае, конденсат на холодных стенках агрегата снизит его временные показатели, разрушив металл. Этого можно избежать, используя различные схемы подключения котла к отопительной системе.

Пиролизный котёл

  • Не менее важна и установка агрегата, потому что котёл должен стоять строго вертикально, на жёстком основании, а это подразумевает цементную стяжку не менее 5 см толщиной с подсыпкой (полушкой) такой же толщины. Расширительный бачок открытого типа должен находиться выше всей системы отопления и для этого чаще всего его определяют в чердачное помещение.
  • Дымоход у котла должен быть оборудован клапаном из нержавеющей стали, а в нижней его части необходимо устроить сборник для конденсата. Чтобы иметь возможность очищать канал от сажи, по его длине можно сделать небольшие, легкодоступные  люки. В неотапливаемой части помещения, через которую проходит труба для отвода копоти следует утеплить её своими руками, чтобы продлить срок эксплуатации.

Предостерегающие советы: категорически запрещается эксплуатация твердотопливных котлов для отопления частного дома без предохранительного клапана. Использование ТТ агрегатов возможно только в водяном контуре с давлением о,2МПа или 2кг/см2, а допустимая температура не должна превышать 90⁰ C .

Схемы подключения ТТ котлов

Подключение ТТ котла

  • Схем на подключение твердотопливного котла существует множество и все они в тех или иных случаях являются наиболее приемлемыми, а иногда – даже незаменимыми. Но, тем не менее, вовсе не обязательно заучивать все чертежи, чтобы добиться самого оптимального результата – достаточно хорошо знать принцип работы агрегатов на твёрдом топливе, их преимущества и недостатки.

Самая простая и популярная схема подключения пиролизного котла

  • Чтобы рассчитать идеальную схему отопления, нужно как можно лучше совместить работу твердотопливного агрегата с баком аккумуляции тепловой энергии. Дело в том, что рабочая температура водоподогревающего устройства постоянно колеблется в районе 60⁰C-90⁰C и удержать её в постоянном режиме практически невозможно. Ведь котёл, работающий на дровах или угле – это инертное устройство, в отличие от аналогичных газовых, электрических и даже дизельных установок (схему подключения твердотопливного котла вы можете посмотреть в этом материале).

Подключение твердотопливного котла без принудительной циркуляции

  • Не всегда есть возможность для установки водяного насоса для принудительной циркуляции теплоносителя и причины для этого могут быть самые банальные. Одна из них – это частые перепады напряжения в сети, которые сложно выровнять стабилизатором или вообще, полное отсутствие ЛЭП вблизи дома. Конечно, цена на такую систему будет ниже за счёт отсутствия дополнительного оборудования, но дл её монтажа понадобится особая тщательность для соблюдения уклонов.

Ещё одна схема подключения ТТ котла к системе отопления

  • Между котлом и баком в системе отопления будут не лишними предохранительные линии на входной и выходной трубе, как можно ближе к водонагревателю. Также соединение котла с расширительным бачком должно происходить наиболее коротким путём, на котором нельзя врезать краны или предохранительные клапаны.
  • Обратите внимание на расстояние h на схеме, которое определяет подъём расширительного бачка над верхней точкой системы отопления. Если по каким-либо причинам невозможно поднять бак, таким образом, что циркуляционный насос следует врезать в прямую трубу. В противном случае вы откроете возможность для всасывания воздуха в верхние радиаторы.

Принцип врезки циркуляционного насоса

  • Циркуляционный насос устанавливается на трубе возврата (обратке) поблизости от котла отопления. Это делается для того чтобы в случае сбоя с энергообеспечением система продолжала функционировать без принуждения. Этот агрегат монтируется по обводному пути и в случае необходимости его можно отключить от сети, а обвод перекрыть кранами.

Совет. При монтаже отопления не следует пренебрегать установкой байпаса (перемычки с краном  между подачей и обраткой). Он служит для возвращения из радиатора в стояк избытка горячей воды, когда при помощи терморегулятора изменяется его количество.

Заключение

Посмотрите на фото схем, а также видео ролик, чтобы составить себе полное представление о принципах монтажа отопления с твердотопливными котлами.

В любом случае, вся система будет основываться на вытеснении холодного теплоносителя горячим потоком. И оттого, насколько эффективно это будет происходить – зависит качество окончательной работы по сборке всего контура, вместе с котлом.

загрузка…

otoplenie-gid.ru

Как делается обвязка твердотопливного котла

От того, насколько правильно сделана обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы. В этом отношении дровяные и угольные теплогенераторы отличаются от всех прочих и требуют особого подхода к вопросу.

Поэтому стоит поподробнее рассмотреть, как при монтаже системы отопления подключить котел на твердом топливе, в том числе и своими руками. Ответ на этот вопрос, а также описание всех вариантов стыковки агрегата с другим теплосиловым оборудованием вы сможете найти в данном материале.

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

  1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
  2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

www.teplo-ltd.ru
