Котел в баню из трубы своими руками чертежи – Котел для бани своими руками из трубы

Металлический котел для бани своими руками чертежи, видео – доступное изложение представленного материала.

Для изготовления печи для бани из трубы (котла каменки) используется сортамент из стали марки 08Х18Н10:

• труба коррозионностойкая горячедеформированная Ø325 х 5

• труба коррозионностойкая горячедеформированная Ø108 х 4

• нержавеющая жаропрочная сталь толщиной 4…5 (мм)

• швеллер коррозионностойкий 160 х 80 х 8 х 8

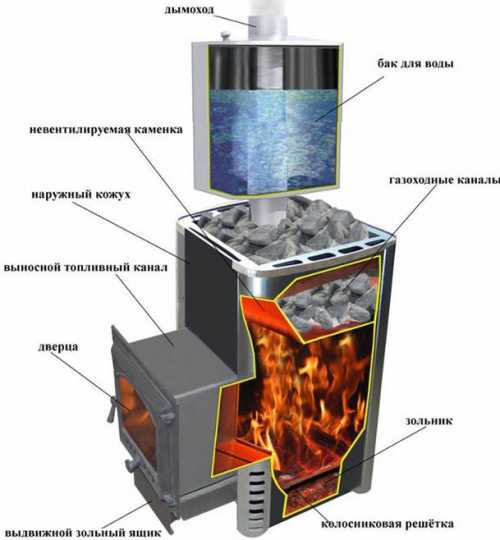

1. Дымоход.

2. Бункер банных камней.

3. Боковая стенка.

4. Водяной теплообменник.

5. Топливник.

6. Зольник.

7. Передняя стенка.


Описание.

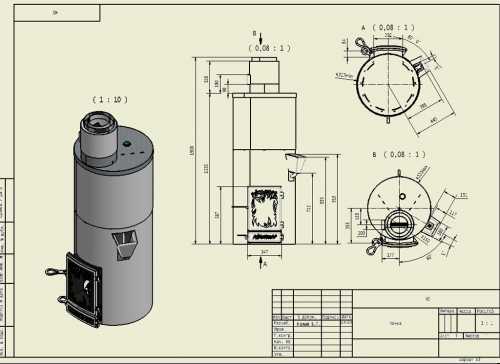

Чертеж котла для бани.

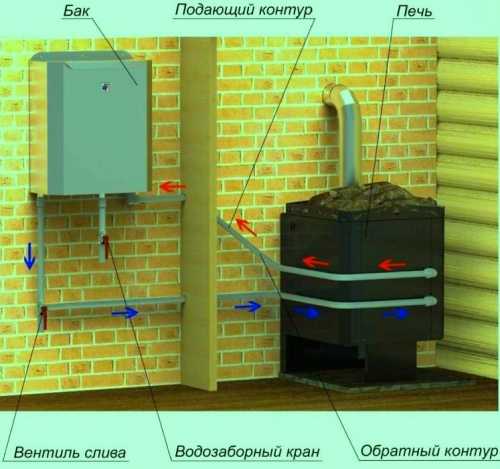

К теплообменнику, через расширительный бачок, подсоединяется бак горячей воды. Данное решение позволило уменьшить геометрические размеры котла. Камни кладутся внутрь бункера с горкой, вокруг дымохода.

Требования к конструкции:

• обязательное соблюдение противопожарной безопасности

• качество сварных швов

• обеспечение защитными ограждениями


Справка:
Изготавливать печь из обычного металла не следует, он подвержен коррозии и температурным деформациям.

Схему построения котла, дополнительно можно посмотреть в видеоролике.

Котел для бани своими руками – простая в изготовлении конструкция.

Заказать чертеж

chertegnik.ru

Котел для бани своими руками из металла чертежи

Важным этапом в строительстве бани является установка отопительного оборудования – печи или котла. Самостоятельное возведение печи для русской бани достаточно трудоемкое занятие, требуется много строительного материала и времени, а вот изготовить собственными руками котел для бани вполне реально и затрат потребуется меньше. Какие виды котлов существуют, почему стоит предпочесть котел, как его самостоятельно построить – читает далее.

Выбор в пользу котла

Котел для бани стоит выбрать по следующим причинам: во-первых, он хорошо подойдет для небольших бань, его мощности вполне хватит на несколько банных помещений. Во-вторых, такое оборудование можно сделать из подручных недорогих материалов (чугунная бочка или металлическая труба). Так же специальных навыков каменщика или строителя тут не потребуется, главное уметь пользоваться специальными инструментами. И последнее, этот аппарат обойдется хозяевам в разы дешевле.

Кроме того, готовый котел можно просто купить, индустрия комплектующих для загородных и дачных построек предлагает огромный ассортимент такого отопительного оборудования, а вот печь можно лишь выстроить.

Виды котлов, какому отдать предпочтение?

• аппараты на газе; Газовые агрегаты для бань
• электрические аппараты – считаются самыми экологичными, для них не требуется система вентиляции, в таких котлах есть функция настройки и поддержания температуры, избавляют от заботы запасаться топливом, но основным минусом такого котла станут счета за электроэнергию; Электрокотел с водогрейным баком
• твердотопливные котлы – такие котлы могут быть чугунными или стальными, первый вид долговечный, но чувствителен к перепадам температуры, второй вид – подвержен коррозии, но инертность теплообменника у него выше. Такие котлы максимально надежны, но требует запаса топлива и своевременной загрузки очередной партии угля или дров в топку;
  Твердотопливный агрегат, совмещенный с печью-каменкой
• оборудование на дизельном топливе требуют отдельного помещения в бане из-за характерного запаха, считаются вторыми после газовых по удобству использования; Котел для бани дизельный
• пиролизные виды – в них установлены две камеры сгорания, в которых топливо сгорает полностью, не отставляя сажи и золы. Розжиг у таких котлов электрический, а дрова должны быть хорошо высушенными.

Таким образом, любой вид котла имеет свои сильные и слабые стороны, которые нужно учитывать при строительстве бани.

Газовое оборудование для бани

Газовый котел для бани станет практичным решением если к дачному участку подведен газ, кроме того газ считается сегодня самым дешевым видом топлива. Аппарат на газу не будет оставлять в бани неприятного запаха или гари, если же запах газа слышен, стоит обратиться к специалисту – это говорит о неисправности оборудования.

Газовые котлы для бани подразделяются на несколько типов:

1. одноконтурные предназначены только для обогрева помещений бани;
2. двухконтурные – могут нагревать банные помещения и воду;
3. трехконтурные дополнительно могут обогревать пол или бассейн, если он предусмотрен конструкцией бани.

Еще одним достоинством такого вида оборудования будет его компактность – вес около 50 кг. при мощности до 40 кВт, такой котел справится с баней в 300м2.

Стоит помнить, что газ опасное взрывчатое вещество, поэтому такой аппарат не стоит делать самостоятельно, лучше купить сертифицированную продукцию.

Самостоятельное строительство банного котла

Стоит запомнить, что самостоятельно рекомендуется строить твердотопливные котлы для бани, газовые и электрические изготавливать самостоятельно нежелательно из-за риска аварийных ситуаций.

Перед началом строительства нужно внимательно изучить чертежи, затем выбрать материал и подготовить необходимые инструменты.

Чтобы построить котел для бани своими руками надо ориентироваться на последовательность работы – выбрать материал, произвести сварочные работы и сборку конструкции, оснастить аппарат тепловым экраном.

Подготовительный этап

Самодельный котел в баню проще сделать из металлической бочки или листового металла. В первом случае подойдут толстостенные трубы диаметром 51 см. и длинной около 100 см., во втором случае – это будет листовой металл от 3 мм.

Кроме этого потребуется болгарка с дисками по металлу, сварочный аппарат, сталь для дна и крышки по 5 мм., дополнительные элементы – дверки, краны, заслоны и др.

Сварка опорной конструкции

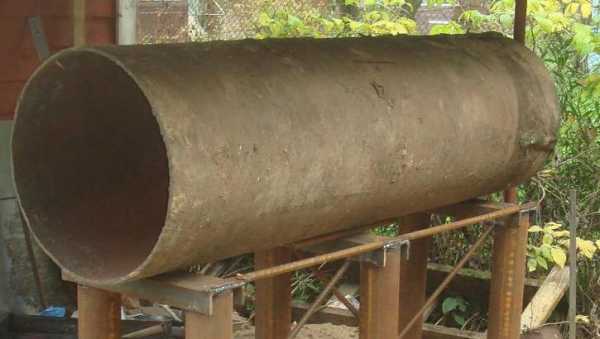

Если в качестве материала была выбрана труба, значит необходимо приварить опорные системы на разных уровнях – первая опора необходима для дна, высота второй будет зависеть от размеров поддувальной дверцы, а третья должна привариваться как минимум в 20 см. от верха трубы.

Для дна и крышки аппарата нужна сталь в 5 мм., которую нужно обрезать по диаметру бочки. В центре крышки нужно сделать прорезь под дымоход.

Для колосника (металлической решетки) подойдет перфорированный или с прорезями лист металла большой толщины так же обрезанный по нужному диаметру.

Дальше вырезается отверстие для короба, где будут вставлены дверцы, его глубина будет зависеть от толщины стенок, а внутри самого короба устанавливается перегородка, которая делит зольник и топочный отдел.

Сбор котельного аппарата

Самодельные агрегаты собирают поэтапно:

1. в котел вваривают короб;
2. в отверстие приваривается или вставляется труба;
3. изготавливается фундамент, им может стать железобетонная плита или бетонная стяжка;
4. установка котельного оборудования на основание и укладывание камней на крышку.

Если сборка происходит непосредственно в бане, то короб должен выходить на улицу или в топочное отделение.

Построенный котел для бани своими руками можно оснастить кирпичным тепловым экраном обложив его целиком или огородив лишь часть стены.

Агрегаты из листового металла предполагают дополнительно разметку и резку деталей, сварку корпусов котла, сваривание дымохода и корпуса, формирование бака для воды.

Таким образом, ориентируясь на советы специалистов, чертежи, используя подходящие материалы можно построить самодельное котельное оборудование для бани.

Как изготовить котел для бани – инструкции, чертежи, схемы

Как сделать котел

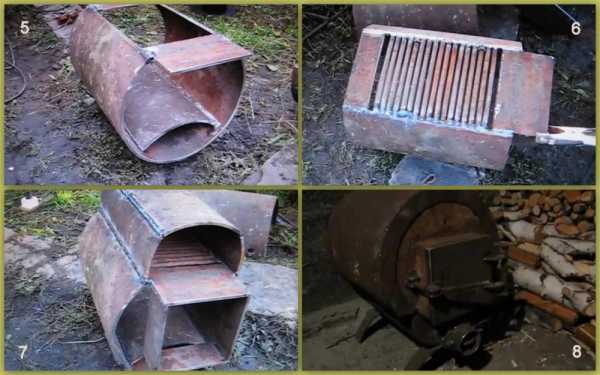

Из трубы

Прежде всего вам необходимо оборудовать место, где будет установлен данный аппарат, с точки зрения пожарной безопасности, пол должен быть бетонный или из специального жаропрочного материала. Можно сделать из кирпича, у вас получится своеобразный кирпичный подиум для установки.

Если у вас русская баня из деревянного сруба, стоит задуматься и о безопасности стен возле котла, их можно обшить негорючим материалом или тоже обложить кирпичом.  Для того, чтобы сделать своими руками котел из трубы, нам понадобится купить трубу длинной 1500 мм и диаметром 500 мм, толщина должна быть в районе 7-10 мм.

Разрежьте трубу на два  отрезка, один, 90 см, будет использоваться для топки, а другой, 60 см, будет служить как бак для нагрева жидкости.

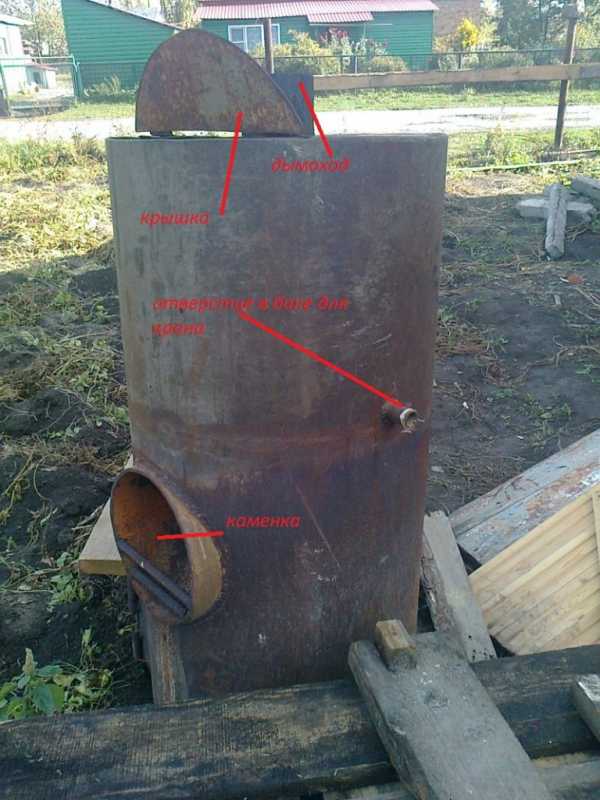

Рассмотрим, как лучше сделать самодельный котел:

• Снизу сделайте отверстие, которое будет служить поддувалом, его размеры — ширина около 15-20 см, и высота 5-7 см. Также он будет служить зольником.
• Над поддувалом приварите стальной круг, толщина которого не менее 10 мм, предварительно вырежьте его, диаметр должен быть немного меньше самой трубы, чтобы вставить его. По центру сделайте отверстия, они предназначены для колосника. Колосник можно купить или сделать самому. Для фиксации приварите 4 ушка.
• Сверху топки сделайте отсекатель. Между отсекателем и трубой получаются небольшие просветы они служат для циркуляции дыма.
• Сделайте отверстие для топки 270 на 320 мм, из отрезанного листа металла сделайте дверь, закрепив на ней две петли и заслонку.
• Поскольку наш котел с каменкой, поверх топки приварите металлические прутья 14- 17 мм диаметром, это будет каменка. При ее расположении необходимо, чтобы до емкости с водой было не меньше 100 мм. Ее дверь установите таким образом, чтобы она была удобна в эксплуатации из парилки. Заполните 50% площади каменки камнями.
• Сверху заварите ее металлическим отрезком с отверстием, отрезок должен соответствовать диаметру дымовой трубы. Сверху наварите ограничитель для бака, в случае, если он съемный.
• Поверх установите бак, или приварите его. Не забудьте сделать на нем сливной кран. Сверху сделайте открывающуюся крышку.

Все ваш дровяной котел готов к работе, можете производит первый пуск, однако сначала запускайте его  на мелких дровах.

Из кирпича

Для изготовление экономичного устройства необходим опыт и умения, поскольку в печном деле существует ряд тонкостей, попробуем разобраться в некоторых из них. Неправильно построенное устройство принесет сплошные неприятности, и ваш банный день не будет доставлять ожидаемого расслабления.

Прежде всего необходимо определится со схемой самой конструкции, с размещением водяного бака. Чертежи печей практически все похожи и различие их — в месте расположения бака. Нужно рассчитать необходимый размер конструкции, опираясь на имеющуюся площадь помещения, как правило, используются два размера — либо 80 на 102 см или 102 на 130 см.

Нужно выбрать материал, из которого будете ее собирать, как правило используется кирпич, идеальным вариантом будет шамотный в месте, где наиболее высокая температура, а где более низкая, можно использовать красный кирпич. Выбирая место, где ее будете возводить, учтите, что лучше строить ее возле стены, которая граничит с парилкой.

Дымоотводящая труба и элементы перекрытия должны иметь зазор, который в процессе строительства заполняется огнеупорным материалом. Зазор поверху накрывается металлической фигурной накладкой. Чтобы избежать возгорания, перед печкой пол зашивается металлом или обкладывается огнеупорной плиткой.

Что вам понадобится в процессе строительства:

• Кирпичи.
• Песок или глина (используется как раствор для строительства).
• Ведро для замеса раствора.
• Инструмент (карандаш, уровень, отвес, метр, мастерок, и др.)
• Изоляционный материал.
• Трубы, бак,

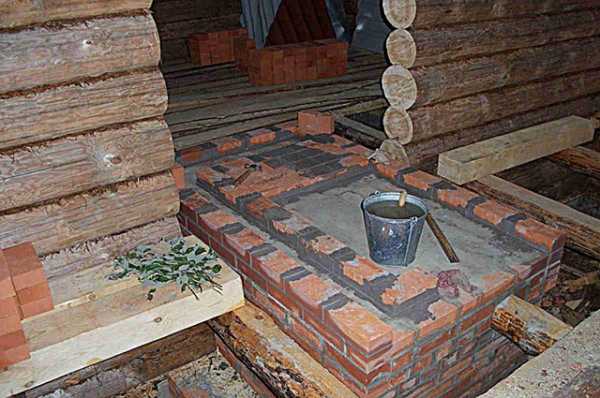

Ну, а теперь приступим к строительству. Первый этап, это фундамент. Сделайте разметку места будущего фундамента, по краям установите колышки, натяните по ним веревку. Котлован должен быть не менее 65 см, нижний слой 15 см, увеличьте в ширине на 5-7 см с каждой из сторон, это даст большую устойчивость. На 15 см засыпьте все песком и хорошо утрамбуйте, можно залить водой, это даст большую плотность.

Затем идет слой более грубой фракции, используйте щебень или разбитые кирпичи, утрамбуйте. Изготовьте опалубку из деревянного бруса, размер должен соответствовать размерам котлована. Из стальных стержней диаметром 10 мм изготовьте армирующую сетку, размер ячеек 150 на 150 мм. Размер сетки должен быть на 4 см меньше размера котлована с каждой из сторон.

Затем влейте раствор из бетона в пропорциях 1*3*4 (цемент, песок, щебень с водой), данный раствор должен быть залит так, чтобы до поверхности земли оставалось 15 см. Эта заливка должна выстоять 4 дня до полного застывания. по истечению этого времени разберите опалубку, на место пустот засыпьте мелкий щебень. Залейте все разогретым битумом, затем постелите слой рубероида хорошо разравнивая его, повторите еще раз гидроизоляцию.

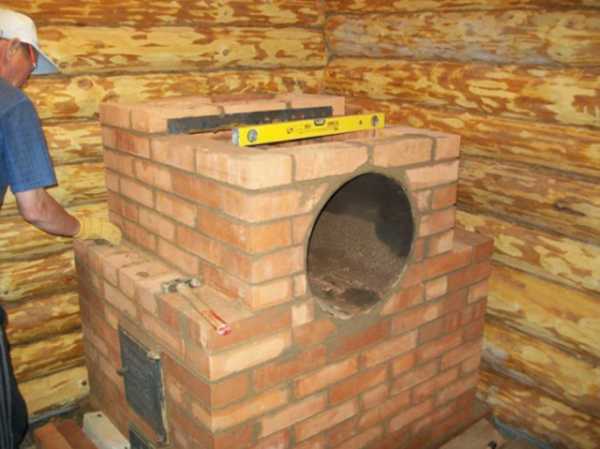

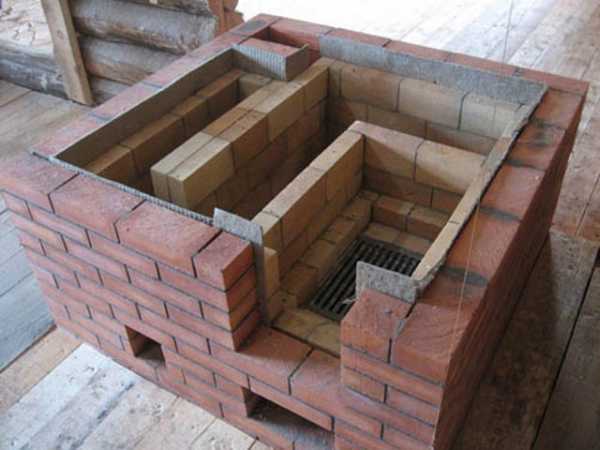

Второй этап, это кладка печи по выбранному вами варианту. Первый ряд выкладывается 4*4 кирпича, во втором ряду выполняется закладка зольной камеры, и ее дверь (очень важно — дверь должна быть на 5 мм меньше с каждой из сторон отверстия). следующий ряд повторяет предшествующий. Следующий ряд — это закладка топливника и решетки колосника, используется жаропрочный кирпич.

В пятом ряду формируем топливную камеру, обкладываем огнеупорным кирпичем. В следующей кладке монтируем ее дверь. До 9-го ряда делаем все аналогично, затем производим перекрытие двери. Следующий ряд — по бокам, при помощи четвертинок огнеупорного кирпича, происходит выкладка проемов, в которые впоследствии закладываются трубы, формируется место для бака и происходит его установка. 11-18-й ряд происходит обкладка по периметру.

19-ый ряд происходит заполнение камнями пространства печи. 20-ый — над баком монтируются две стальные полоски. 21-ый — делается отверстие для залива воды на камни. 22-25-ый — закладка по периметру. 26-ой — над дверцей для подачи воды устанавливаются металлические стержни.

27-ой перекрывается дверца, укладываются металлические полоски, которые компенсируют расширение металла. 28-ой —  перекрывается печь, устанавливается дымовое отверстие. 29-30—ый  обкладка по площади. 31-3… -ый — формируется дымоотводящая труба, в зависимости от высоты потолков.

Через 5 дней печь готова к первому запуску, однако топить ее  в первые стоит мелкими дровами и максимум минут 15.

Третий этап, это, по желанию хозяина, устройство может быть обложено декоративным камнем или другим отделочным материалом. Также существуют вариации подобного устройства с теплообменником.

Из дисков

По принципу изготовления является наиболее легким, и дешевым и по своему внешнему виду- это мини котел из дисков, отличная альтернатива круглому котлу на газе.

Для того, чтобы сварить котел вам понадобится следующее:

• Большие автомобильные диски 4 штуки.
• Огнеупорные кирпичи.
• Металлический лист, 10 мм.
• Глина для кладки.
• Труба для дымохода.
• Цемент.
• Швеллера, или металлический прут.

Для изготовления необходимо взять диски именно от грузового автомобиля так, как легковые очень маленькие. Необходимо сварить их между собой первый диск, это будет поддувалом, второй диск — это каменка (туда закладываются камни), третий- теплообменник который передает тепло в парилку. И последний будет служить емкостью для нагрева воды.

Рассмотрим более детально как изготовить котел для бани:

• Первый этап — это изготовление бака для нагрева жидкости. К одному из ободков приварите днище из нержавеющего листа, и предварительно сделайте отверстие сбоку диска для водяной трубы и не забудьте установить кран. Затем приварите второй обод, поверх данной конструкции сделайте открывающуюся крышку.
• Проверьте полученную конструкцию на предмет течи, наполните ее водой и посмотрите, нет ли течи. Если есть течь, слейте воду при помощи приваренного краника, подождите, пока бак высохнет и сварите место протечки.
• Затем необходимо сделать отверстие на лицевой стороне второго диска, и подсоединить к нему дверь с заслонкой, здесь и будет находится топка.
• Далее необходимо сделать фундамент, установите армирующие распорки. Выложите кирпичи, и для надежности залейте все цементом.
• После того, как фундамент полностью высох, а это не менее 4-х дней, приступайте к построению кирпичной составляющей конструкции. Отдайте предпочтение красному кирпичу, когда будет закладка первого слоя, когда выстраивается поддувало, и закладываются дверцы.

  Затем прикрепите и вставьте колосник. Частично топку можно выложить из него тоже, однако там, где будут высокие температуры, лучше использовать жаропрочный кирпич. Прочность обеспечивается, благодаря использованию швеллеров. Выстроенную конструкцию объедините с верхней кладкой вытяжки.

Для долгого срока службы и более красивого внешнего вида можно покрасить печь специальной жаропрочной краской. Если у вас банные полы изготовлены из дерева, перед печкой рекомендуется выложить огнеупорный материал.

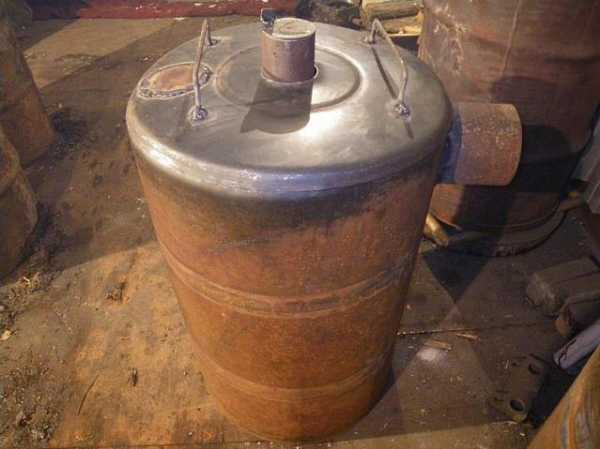

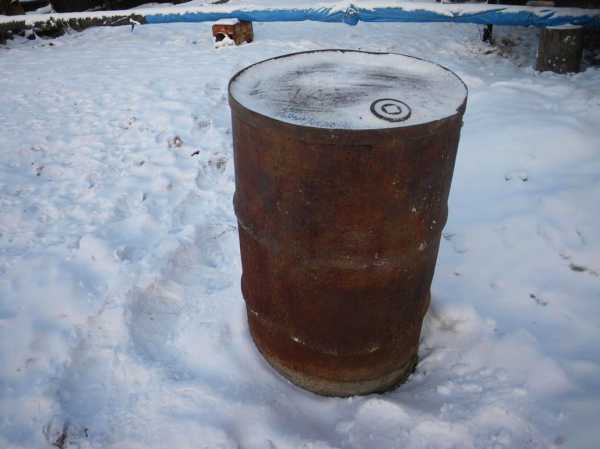

Из бочки каменку и топку

Это, пожалуй, самый хороший вариант печи для дачи, поскольку он очень простой в изготовлении, однако, не настолько долговечен, как, например, из кирпича.  Для изготовления печки из бочки вам понадобится сначала сделать фундамент.

Для этого выкопайте яму размером немного превышающим размер бочки, глубина примерно 60 см. Выложите слоями, каждый из которых хорошо утрамбуйте. Сначала уложите мелкий гравий, затем залейте все бетоном, и последний слой — это гидроизоляция, при помощи рубероида в два слоя. Далее проложите все двумя слоями кирпича.

Внутри бочки проложите все огнеупорным кирпичом.Внутри создайте перекрытие, где будет топочный отсек, при помощи металлического профиля, выдерживая расстояние 8-10мм, высота камеры около 60-70 см, если она будет меньше, тогда на булыжниках будет скапливаться сажа.

Заложите булыжники в каменку, сверху более мелкие, внизу покрупнее. В днище бочки сделайте дверь для топки, и приварите дымовую трубу. Паровой эффект во время топки будет создаваться, когда на камни наливают воду. Топить такую печь хорошо высушенными дровами, она идеальна для отопления площадью до 15 м2.

Особенности вертикальной и горизонтальной конструкции

Конструктивных отличий нет, поскольку все печи состоят из поддувала, топочной, колосняка, водяного бака, дымоотводящей трубы. Однако, в горизонтальной конструкции, как правило, увеличивается площадь камеры горения, и существует возможность прогреть больший объем воды. Также вертикальная конструкция занимает значительно больше места.

Котел длительного горения на дровах

Подобное  отопительное устройство способно работать без дополнительной загрузки порядка 20 часов, и по своим характеристикам не уступает пиролизному котлу.

Рассмотрим, как оно делается и что нам необходимо:

• Трубы диаметром 30 см, 6 см, 10 см. Толщина не меньше 4 мм.
• Стальные листы толщиной от 5 мм.
• Сварочный аппарат.
• Набор инструментов.

Итак, собираем котел:

• Берем трубу и режем ее на два отрезка, 70 см и 100 см. Это оптимальный размер камеры, поскольку слишком маленькая не даст возможности достаточно загрузить, а чрезмерно большая будет неудобной для закладки топлива.
• Затем строим распределитель, сделайте его на 20 мм меньше диаметра трубы, чтобы поместить его в неё.
• По центру сделайте проем для циркуляции воздуха 2 см. Для правильного размещения дров, чтобы они не соприкасались с металлом, приварите металлические отрезки высотой 6 см, штук 7-8.
• В центре регулятора приварите трубу диаметром 6 см, высота ее должна быть на 15 см выше котла.
• Установите сверху заслонку, регулирующую тягу.
• Прорежьте болгаркой дверцу, для удаления золы.
• Приварите дно котла.
• Сверху приварите дымоходную трубу длиной до 35 см, которая проходит через теплообменник.
• И наконец сделайте верхнюю крышку у котла, предварительно вырезав отверстие для воздухозаборной трубы.

Котел сильно греется, необходимо пространство вокруг него обшить теплоотражательным материалом. Иногда подобный котел обшивается кирпичом, если он устанавливается в жилых помещениях. Помимо этого котла набирает свою популярность котлы работающие на отработке.

boilervdom.ru

Котел для бани своими руками

Котел в бане – это ключевая «фигура». От его обустройства зависит, будет ли тепло в бане и комфортно в парном помещении. Сказать однозначно, что лучше печь-каменка лучше, чем котел, нельзя. Если человек имеет хоть какой-то минимальный опыт строителя, то вполне возможно соорудить котел для бани своими руками. Считается, что самый ответственный этап обустройства – это установка котла. Нынешний рынок владельцам бань предлагает широкий выбор котлов для обогрева. Но лучшим вариантом считается котел, сделанный собственными силами.

Оглавление:

1. Отличие между банной печью и котлом
2. Причины строительства котла для бани
3. Выбор котла для бани
4. Строительство котла для бани своими руками

Отличие между банной печью и котлом

Для расширения кругозора хозяину бани нужно знать особенности всех видов котлов. На данный момент в глобальной сети не сложно найти любую информацию по данной тематике, также фотографии любых видов котлов. Поиски в глобальной сети ответа на вопрос, как изготавливаются котлы для бани, обычно заканчиваются информацией об устройстве печки. Эту информацию также нужно изучать, потому что большой разницы между котлом и печью для бани, нет.

И вот вы нашли чертежи, фото котлов в баню и подробную информацию, как строится печка своими руками. Но стоит отчетливо понимать, что кирпичная печь, которая выложена в русской бане, это совсем не чугунный котел. А вот металлическую конструкцию, сваренную из трубы или бочки, нельзя назвать печкой, потому что она является не чем иным, как котлом для бани.

При этом чугунные котлы, как и печи для русской бани, предназначены для одного: отопления банных помещений, нагрева камней и воды, а также поддержания определенной температуры в бане. Поэтому под словом «печь» стоит понимать кирпичные сооружения, а термин «самодельные котлы для бань» включает в себя другие отопительные устройства.

Причины строительства котла для бани

Сегодня на рынке представлены различные котлы на твердом горючем. Можно при желании выложить кирпичную печь в бане. Если вы хотите построить кирпичную печь, то помните, что процесс этот — довольно сложен, если вы не имеете навыков каменщика. И цена такой постройки будет намного больше цены котла для бани, потому что требует закупки кирпича и глины, а также изучения технологии производства. Это повлечет за собой немалые расходы.

Какой вариант выбрать — решать каждому хозяину парной самому. Помните, что для небольшой парилки на вашей даче вполне сгодится котел, который вы смастерите из простейших подручных материалов. К тому же котел в баню своими руками обойдется намного дешевле. К тому же интересно его изготавливать самому. Конечно, строительство — это очень ответственный процесс, но если вы уже решились на возведение бани, то не должны бояться таких трудностей. Значит, мы смело должны приступать к работе.

Выбор котла для бани

Прежде всего стоит знать, что выбор котельного оборудования зависит от источника горючего, которое планируется использоваться. В некоторых случаях к бане можно провести газ, выбор будет понятным. А вот о твердом и дизельном топливе можно узнать подробнее: как часто происходит его доставка, какая стоимость. После этого вы анализируете все и принимаете грамотное решение.

Тарифы на дизельное горючее не стоят на месте, а постоянно возрастают. На сегодняшний момент наиболее эффективно использовать твердое топливо, например, уголь, торф или дрова. Значит, стоит приготовиться к тому, что постоянно нужно будет избавляться от сажи и запаха дыма. Например – регулярно чистить котел. Также необходимо знать, что самодельный котел в баню на дизельном топливе работает целую неделю, твердотопливные же — постоянно нуждаются в «подкормке».

В наше время существуют комбинированные котлы, однако даже они максимального КПД не могут достичь. Поэтому изначально лучшем выбором будет котел, который настроен на один вид топлива. Желательно хотя бы, на последний случай, купить котел, который может использовать и газ, и жидкое горючее.  А вообще существуют котлы для бани 5 видов: на жидком горючем, на газу, комбинированные, твердотопливные, электрические.

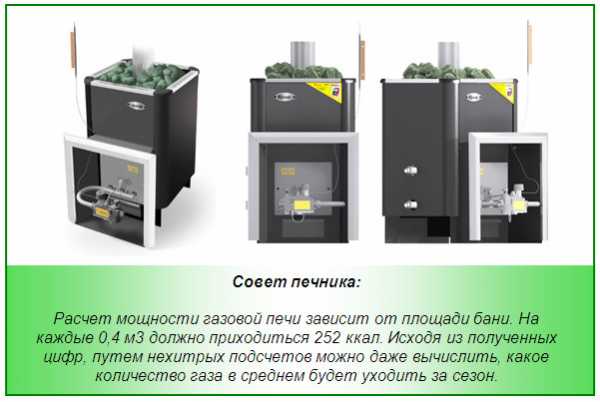

Газовые котлы для бани

Оптимальным решением для бани на сегодня считается газовый котел. Если к участку вы уже подвели газ, то такой котел станет самым экономичным для парилки. Еще он хорош тем, что во время топки не выделяет ни запаха, ни гари. Если вдруг вы почувствуете запах газа, то немедленно нужно обратиться к специалисту. Это значит, что возникли неполадки с котлом. Еще одно из преимуществ газовых котлов — не нужно запасаться горючим на целый год.

Из всех видов современных котлов газовый — самый компактный. Вес данных котлов достигает 50 килограмм, при этом его мощность — до 40 кВт. Подобный агрегат может обогреть площадь в 300 квадратных метров, не говоря о маленькой частной бане.

В зависимости от теплообменника, газовые котлы делятся на 3 категории: одноконтурные, предназначенные только для отопления баньки; двухконтурные для отопления бани и подогрева воды; трехконтурные для подогрева мини-бассейна и пола. Газ сам по себе взрывоопасен, поэтому собственноручно изготавливать котел для бани не стоит.

Электрические котлы для бани

На сегодня электрические котлы — экологически самые чистые. Один из самых важных факторов, который присущ электрическим котлам, — им не нужна вентиляция. Это подходит для парилок, к которым не подведен газ.

Котлы, работающие на электричестве, очень хороши в эксплуатации, их очень легко настраивать на определенную температуру, и нет необходимости заботиться о запасах топлива и периодической его подаче. Однако затраты электричества на подобное отопление являются очень накладными.

Твердотопливные котлы для бани

Твердотопливные котлы в бане очень четко поддерживают заданную температуру при достаточно долгом горении топлива. Но, все же, они не могут функционировать в автоматическом режиме, соответственно они требуют загрузки очередной партии топлива и экологически чисты.

На сегодня производители котлов, которые действуют на твердом топливе, постоянно стараются усовершенствовать устройство котлов для бани, разрабатывают технологии, которые помогают добиться более высокой надежности и эффективности. В котлах, которые сделаны в наше время, грелки сделаны по принципу извлекания максимума энергии из сырья и равномерного распределения процесса горения дров.

Улучшенная термоизоляция котла максимально уменьшает теплопотери, а грамотно придуманная  конструкция передает теплоносителю максимально возможную часть теплоты. Сегодня практически во всех твердотопливных котлах вмонтирована специальная защита от перегрева, то есть охлаждающий контур.

Твердотопливные аппараты существуют во многих вариантах, которые объединяются в две основные группы: чугунные и стальные котлы. У каждого из этих котлов свои преимущества и недостатки. Чугунные котлы очень чувствительны к перепадам температур, зато они выгодно отличаются от других долгим сроком эксплуатации. Стальные котлы больше подвергаются коррозии из-за постоянного образования конденсата внутри, но отличаются большей инертностью теплообменника, если сравненить с чугунными.

В наше время подобные котлы для бани могут быть оснащены механическими регуляторами температуры или дополнительными вентиляторами. Также твердотопливные котлы способны работать в автономном режиме до трех дней, так как они могут быть оснащены специальным бункером, предназначенным для загрузки топлива мелкой фракции, и специальным устройством  для подачи его в камеру горения.

Котлы на жидком топливе для бани

Агрегаты, которые работают на дизельном топливе, считаются по удобству вторыми после газовых. Ведь в этом случае нет проблемы с хранением топлива, достаточно найти вместительную металлическую или пластиковую емкость, желательно с двойным дном, так как при хранении дизельного топлива более года ухудшаются его физические свойства.

Обязательно для такого котла требуется отдельное помещение в бане, потому что неприятными запахами пропитаются все остальные комнаты. Некоторые народные умельцы покупают сразу несколько тонн и закапывают цистерны в землю, при этом заправляя раз в год. Все это нужно делать исключительно под руководством опытных людей. На сегодня имеются в продаже аппараты, которые также могут работать на жидком топливе. Перед тем, как установить котел в бане подобного типа, его нужно обязательно показать специалисту.

Пиролизные котлы для бани

Принцип функционирования таких котлов состоит в работе камеры сгорания топлива. Начальный процесс горения осуществляется в первой камере с выделением газа, а во второй камере совершается непосредственно синтез газа, то есть догорание. Для того чтобы растопить подобное оборудование согласно схеме котла для бани, нужно пользоваться системой электрического розжига.

Преимущество пиролизных котлов заключается в том, что топливо практически полностью сгорает, также почти не остается сажи и золы. Один из недостатков таких колов — высокая цена. Нужно помнить, что пиролизные котлы требует только на хорошо высушенных дров.

Строительство котла для бани своими руками

В конструкции котла для бани нет нечего сложного или особенного. До начала работы нужно запастись материалами и специальными инструментами, а также изучить все чертежи котлов для бани. Сам процесс изготовления подобного аппарата включает в себя выбор материала, приваривание опор котла и монтаж экрана.

Выбор материала

Перед тем, как сделать котел в баню, стоит обязательно подготовить материал, который будет использоваться в процессе работы. Опытные мастера при изготовлении котельного оборудования обычно выбирают для его основания металлические бочки, что имеют объем порядка 200 литров. Для этого стоит воспользоваться небольшим отрезком толстостенной трубы, диаметр которой составляет 51 сантиметр, а длина должна быть 70-100 сантиметров.

Такие котлы обычно обогревают помещения объемом 12-15 метров кубических, что соответствует площади 3 на 3 квадратных метра. Для этого нужно запастись домашним сварочным аппаратом и подготовить «болгарку» со специальными кругами по металлу. Не забудьте посмотреть фото котлов для бани и видео о процессе строительства.

Приваривание опор для котла

В качестве корпуса для банного котла будет использоваться труба. Вашей задачей будет приварить параллельно земле 3 опоры, на 3-х уровнях, другими словами – 3 отрезка арматуры длиной 3 сантиметра и толщиной 14 миллиметров:

1. Самый нижний уровень необходим для выполнения установки дна печи;
2. Обычно высоту второго уровня рассчитывают зависимо от габаритов поддувальной дверцы, которую вы будете монтировать в печку;
3. Высоту третьей опоры согласно чертежам котла в баню рассчитывают так: она примерно всегда должна находиться на расстоянии хотя бы 20 см от верха трубы.

Также понадобится металлический круг для дна печи, толщина которой будет не меньше 4 миллиметров. Крышка делается из металлического круга с минимальной толщиной от 5 миллиметров и также вырезанным отверстием для укрепления переходного кольца дымовой трубы.

Разместите опоры под перегородки строго друг под другом. Вырежьте отверстие для короба, в котором будете монтировать поддувальные и печные дверки, в боковой части трубы, а начинать стоит от самого дна. Толщина стены определяет глубину короба, который производит топку печи. Также внутри короба делается перегородка, которая нужна для разделения зольного и топочного отсеков самодельного котла для бани.

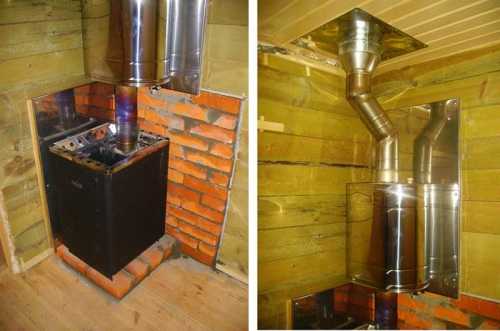

Экран котла для бани

Для начала вваривается короб, затем вставляется в корпус дно, верхняя крышка и колосник. Далее производя монтаж в помещении, делают таким способом, чтобы корпус, который проходит сквозь стену, вышел аккуратно в топочное помещение или на улицу. Далее установите дымовую трубу и на верхнюю крышку уложите камни. Весь котел обычно монтируют на фундамент, что изготовлен под печь.

После этого сделайте экран для банного котла. Экран делают по-разному и для этого используют кирпич. Можно сделать одну кирпичную стену или обложить котел кирпичом полностью. Также нужно знать, что в нижней части кирпичной конструкции должно оставаться отверстие, предназначенное для конвекции воздуха.

Ознакомившись с нашим материалом, вы узнали, как сделать котел для бани собственными руками. Такой вариант имеет много преимуществ перед строительством кирпичной печи в парную или покупкой готового котла. Первый способ вам гарантировано обеспечит хорошую экономию денежных средств и увлекательное время провождение. Соорудив самодельный котел, нужно подумать, что для качественного обогрева парилки понадобятся ещё и хорошие камни.
