Котел для бани своими руками

Котел в бане – это ключевая «фигура». От его обустройства зависит, будет ли тепло в бане и комфортно в парном помещении. Сказать однозначно, что лучше печь-каменка лучше, чем котел, нельзя. Если человек имеет хоть какой-то минимальный опыт строителя, то вполне возможно соорудить котел для бани своими руками. Считается, что самый ответственный этап обустройства – это установка котла. Нынешний рынок владельцам бань предлагает широкий выбор котлов для обогрева. Но лучшим вариантом считается котел, сделанный собственными силами.

Оглавление:

  1. Отличие между банной печью и котлом
  2. Причины строительства котла для бани
  3. Выбор котла для бани
  4. Строительство котла для бани своими руками



Отличие между банной печью и котлом

Для расширения кругозора хозяину бани нужно знать особенности всех видов котлов. На данный момент в глобальной сети не сложно найти любую информацию по данной тематике, также фотографии любых видов котлов.

Поиски в глобальной сети ответа на вопрос, как изготавливаются котлы для бани, обычно заканчиваются информацией об устройстве печки. Эту информацию также нужно изучать, потому что большой разницы между котлом и печью для бани, нет.

И вот вы нашли чертежи, фото котлов в баню и подробную информацию, как строится печка своими руками. Но стоит отчетливо понимать, что кирпичная печь, которая выложена в русской бане, это совсем не чугунный котел. А вот металлическую конструкцию, сваренную из трубы или бочки, нельзя назвать печкой, потому что она является не чем иным, как котлом для бани.

При этом чугунные котлы, как и печи для русской бани, предназначены для одного: отопления банных помещений, нагрева камней и воды, а также поддержания определенной температуры в бане. Поэтому под словом «печь» стоит понимать кирпичные сооружения, а термин «самодельные котлы для бань» включает в себя другие отопительные устройства.

Причины строительства котла для бани

Сегодня на рынке представлены различные котлы на твердом горючем.

Можно при желании выложить кирпичную печь в бане. Если вы хотите построить кирпичную печь, то помните, что процесс этот - довольно сложен, если вы не имеете навыков каменщика. И цена такой постройки будет намного больше цены котла для бани, потому что требует закупки кирпича и глины, а также изучения технологии производства. Это повлечет за собой немалые расходы.

Какой вариант выбрать - решать каждому хозяину парной самому. Помните, что для небольшой парилки на вашей даче вполне сгодится котел, который вы смастерите из простейших подручных материалов. К тому же котел в баню своими руками обойдется намного дешевле. К тому же интересно его изготавливать самому. Конечно, строительство - это очень ответственный процесс, но если вы уже решились на возведение бани, то не должны бояться таких трудностей. Значит, мы смело должны приступать к работе.

Выбор котла для бани

Прежде всего стоит знать, что выбор котельного оборудования зависит от источника горючего, которое планируется использоваться. В некоторых случаях к бане можно провести газ, выбор будет понятным. А вот о твердом и дизельном топливе можно узнать подробнее: как часто происходит его доставка, какая стоимость. После этого вы анализируете все и принимаете грамотное решение.

Тарифы на дизельное горючее не стоят на месте, а постоянно возрастают. На сегодняшний момент наиболее эффективно использовать твердое топливо, например, уголь, торф или дрова. Значит, стоит приготовиться к тому, что постоянно нужно будет избавляться от сажи и запаха дыма. Например – регулярно чистить котел. Также необходимо знать, что самодельный котел в баню на дизельном топливе работает целую неделю, твердотопливные же - постоянно нуждаются в «подкормке».

В наше время существуют комбинированные котлы, однако даже они максимального КПД не могут достичь. Поэтому изначально лучшем выбором будет котел, который настроен на один вид топлива. Желательно хотя бы, на последний случай, купить котел, который может использовать и газ, и жидкое горючее.   А вообще существуют котлы для бани 5 видов: на жидком горючем, на газу, комбинированные, твердотопливные, электрические.

Газовые котлы для бани

Оптимальным решением для бани на сегодня считается газовый котел. Если к участку вы уже подвели газ, то такой котел станет самым экономичным для парилки. Еще он хорош тем, что во время топки не выделяет ни запаха, ни гари. Если вдруг вы почувствуете запах газа, то немедленно нужно обратиться к специалисту. Это значит, что возникли неполадки с котлом. Еще одно из преимуществ газовых котлов - не нужно запасаться горючим на целый год.

Из всех видов современных котлов газовый - самый компактный. Вес данных котлов достигает 50 килограмм, при этом его мощность - до 40 кВт. Подобный агрегат может обогреть площадь в 300 квадратных метров, не говоря о маленькой частной бане.

В зависимости от теплообменника, газовые котлы делятся на 3 категории: одноконтурные, предназначенные только для отопления баньки; двухконтурные для отопления бани и подогрева воды; трехконтурные для подогрева мини-бассейна и пола. Газ сам по себе взрывоопасен, поэтому собственноручно изготавливать котел для бани не стоит.

Электрические котлы для бани

На сегодня электрические котлы - экологически самые чистые. Один из самых важных факторов, который присущ электрическим котлам, - им не нужна вентиляция. Это подходит для парилок, к которым не подведен газ.

Котлы, работающие на электричестве, очень хороши в эксплуатации, их очень легко настраивать на определенную температуру, и нет необходимости заботиться о запасах топлива и периодической его подаче. Однако затраты электричества на подобное отопление являются очень накладными.

Твердотопливные котлы для бани

Твердотопливные котлы в бане очень четко поддерживают заданную температуру при достаточно долгом горении топлива. Но, все же, они не могут функционировать в автоматическом режиме, соответственно они требуют загрузки очередной партии топлива и экологически чисты.

На сегодня производители котлов, которые действуют на твердом топливе, постоянно стараются усовершенствовать устройство котлов для бани, разрабатывают технологии, которые помогают добиться более высокой надежности и эффективности.

В котлах, которые сделаны в наше время, грелки сделаны по принципу извлекания максимума энергии из сырья и равномерного распределения процесса горения дров.

Улучшенная термоизоляция котла максимально уменьшает теплопотери, а грамотно придуманная  конструкция передает теплоносителю максимально возможную часть теплоты. Сегодня практически во всех твердотопливных котлах вмонтирована специальная защита от перегрева, то есть охлаждающий контур.

Твердотопливные аппараты существуют во многих вариантах, которые объединяются в две основные группы: чугунные и стальные котлы. У каждого из этих котлов свои преимущества и недостатки. Чугунные котлы очень чувствительны к перепадам температур, зато они выгодно отличаются от других долгим сроком эксплуатации. Стальные котлы больше подвергаются коррозии из-за постоянного образования конденсата внутри, но отличаются большей инертностью теплообменника, если сравненить с чугунными.

В наше время подобные котлы для бани могут быть оснащены механическими регуляторами температуры или дополнительными вентиляторами.

Также твердотопливные котлы способны работать в автономном режиме до трех дней, так как они могут быть оснащены специальным бункером, предназначенным для загрузки топлива мелкой фракции, и специальным устройством  для подачи его в камеру горения.

Котлы на жидком топливе для бани

Агрегаты, которые работают на дизельном топливе, считаются по удобству вторыми после газовых. Ведь в этом случае нет проблемы с хранением топлива, достаточно найти вместительную металлическую или пластиковую емкость, желательно с двойным дном, так как при хранении дизельного топлива более года ухудшаются его физические свойства.

Обязательно для такого котла требуется отдельное помещение в бане, потому что неприятными запахами пропитаются все остальные комнаты. Некоторые народные умельцы покупают сразу несколько тонн и закапывают цистерны в землю, при этом заправляя раз в год. Все это нужно делать исключительно под руководством опытных людей. На сегодня имеются в продаже аппараты, которые также могут работать на жидком топливе. Перед тем, как установить котел в бане подобного типа, его нужно обязательно показать специалисту.

Пиролизные котлы для бани

Принцип функционирования таких котлов состоит в работе камеры сгорания топлива. Начальный процесс горения осуществляется в первой камере с выделением газа, а во второй камере совершается непосредственно синтез газа, то есть догорание. Для того чтобы растопить подобное оборудование согласно схеме котла для бани, нужно пользоваться системой электрического розжига.

Преимущество пиролизных котлов заключается в том, что топливо практически полностью сгорает, также почти не остается сажи и золы. Один из недостатков таких колов - высокая цена. Нужно помнить, что пиролизные котлы требует только на хорошо высушенных дров.

Строительство котла для бани своими руками

В конструкции котла для бани нет нечего сложного или особенного. До начала работы нужно запастись материалами и специальными инструментами, а также изучить все чертежи котлов для бани. Сам процесс изготовления подобного аппарата включает в себя выбор материала, приваривание опор котла и монтаж экрана.

Выбор материала

Перед тем, как сделать котел в баню, стоит обязательно подготовить материал, который будет использоваться в процессе работы. Опытные мастера при изготовлении котельного оборудования обычно выбирают для его основания металлические бочки, что имеют объем порядка 200 литров. Для этого стоит воспользоваться небольшим отрезком толстостенной трубы, диаметр которой составляет 51 сантиметр, а длина должна быть 70-100 сантиметров.

Такие котлы обычно обогревают помещения объемом 12-15 метров кубических, что соответствует площади 3 на 3 квадратных метра. Для этого нужно запастись домашним сварочным аппаратом и подготовить «болгарку» со специальными кругами по металлу. Не забудьте посмотреть фото котлов для бани и видео о процессе строительства.

Приваривание опор для котла

В качестве корпуса для банного котла будет использоваться труба. Вашей задачей будет приварить параллельно земле 3 опоры, на 3-х уровнях, другими словами – 3 отрезка арматуры длиной 3 сантиметра и толщиной 14 миллиметров:

  1. Самый нижний уровень необходим для выполнения установки дна печи;
  2. Обычно высоту второго уровня рассчитывают зависимо от габаритов поддувальной дверцы, которую вы будете монтировать в печку;
  3. Высоту третьей опоры согласно чертежам котла в баню рассчитывают так: она примерно всегда должна находиться на расстоянии хотя бы 20 см от верха трубы.

Также понадобится металлический круг для дна печи, толщина которой будет не меньше 4 миллиметров. Крышка делается из металлического круга с минимальной толщиной от 5 миллиметров и также вырезанным отверстием для укрепления переходного кольца дымовой трубы.

Разместите опоры под перегородки строго друг под другом. Вырежьте отверстие для короба, в котором будете монтировать поддувальные и печные дверки, в боковой части трубы, а начинать стоит от самого дна. Толщина стены определяет глубину короба, который производит топку печи. Также внутри короба делается перегородка, которая нужна для разделения зольного и топочного отсеков самодельного котла для бани.

Экран котла для бани

Для начала вваривается короб, затем вставляется в корпус дно, верхняя крышка и колосник. Далее производя монтаж в помещении, делают таким способом, чтобы корпус, который проходит сквозь стену, вышел аккуратно в топочное помещение или на улицу. Далее установите дымовую трубу и на верхнюю крышку уложите камни. Весь котел обычно монтируют на фундамент, что изготовлен под печь.

После этого сделайте экран для банного котла. Экран делают по-разному и для этого используют кирпич. Можно сделать одну кирпичную стену или обложить котел кирпичом полностью. Также нужно знать, что в нижней части кирпичной конструкции должно оставаться отверстие, предназначенное для конвекции воздуха.

Ознакомившись с нашим материалом, вы узнали, как сделать котел для бани собственными руками. Такой вариант имеет много преимуществ перед строительством кирпичной печи в парную или покупкой готового котла. Первый способ вам гарантировано обеспечит хорошую экономию денежных средств и увлекательное время провождение. Соорудив самодельный котел, нужно подумать, что для качественного обогрева парилки понадобятся ещё и хорошие камни.


Котел для бани своими руками из подручных материалов: 3 варианта

Хорошо, когда запланированного бюджета на строительство бани достаточно и на красивую отделку интерьера, и на эффектную обшивку заграничным сайдингом, и на умную автоматизированную систему отопления. Но что делать, если котельная готова, а на дорогой импортный котел средств не хватило? В таком случае можно изготовить хороший котел для бани своими руками: из металлической бочки, листов или трубы. Конечно, до автоматизации ему будет далеко, зато получится дешево и сердито. По-русски, так сказать.

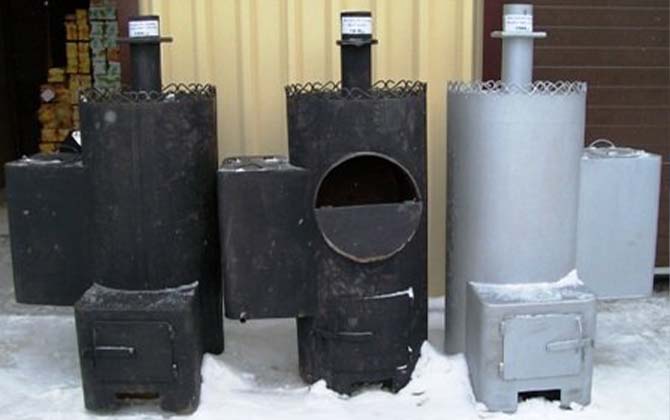

Как сварить котел в баню из металлической трубы

Самый простой самодельный котел для бани – из трубы, железной или металлической. Вот только расположить ее можно как вертикально, так и горизонтально – у первого, и у второго способа есть свои плюсы и минусы.

В общем же для работы понадобится сварочный аппарат, угловая шлифовальная машинка с дисками по металлу и дизельный или бензиновый генератор.

Технология сборки горизонтальной конструкции

Трубу нужно положить и заглушить с одной стороны – с другой устанавливается дверка. Все это и есть топка, в которую можно будет потом вварить колено для воды. Сверху ставится бак из металла, и каждая свежая порция воды, во время нагревания в колене, будет поступать в бак, а холодная – займет ее место. Все нагревание будет происходить достаточно равномерно.

Сбоку трубы следует установить каменку – самую обычную полку с камнями.

Вертикальная конструкция и ее особенности

А вот если такую трубу поставить на заглушенную сторону и в ее середину вварить еще одну заглушку – низ станет топкой, а вверх послужит баком для воды. Саму полку для камней можно приварить сбоку.

Если толщина металла трубы значительна, то верхнюю и нижнюю часть такого котла рациональнее изготавливать отдельно — ввиду общей массивности конструкции. Причем для бака достаточно и тонкостенной бочки, тогда когда низ нужно изготавливать только из толстостенной трубы. Причем, чем она будет толще, тем дольше прослужит сам котел.

И, наконец, между топкой и баком можно сделать каменку, вырезать для нее дополнительную дверку и вварить внутрь чугунные колосники. Трубу от такого котла устанавливать нужно строго по центру, а саму бочку – надевать уже на нее, обварив место соединения до 100% герметичности. Ко всему в трубу желательно еще и сделать заслонку, которую обычно закрывают после прогорания дров. К слову, из котла трубу нужно выпустить металлическую, а вот надеть на нее можно и железную, и асбестовую. Ведь такая комбинированная труба – с асбестовым верхом и железным низом – самая безопасная. Она должна свободно надеваться на металл, ведь материалы при нагревании всегда имеют разные коэффициенты расширения.

Такие простые котлы в баню своими руками – прекрасная временная альтернатива дорогому промышленному, который можно купить через год-два – тогда, когда это будет удобно в финансовом плане.

Самая простая конструкция котла — на основе бочки

Вот технология, как изготовить самодельный котел для бани самой простой конструкции.

Для этого понадобится большая толстая и прочная бочка с советских времен – именно такая, которая куда крепче любых современных. В ней нужно с помощью зубила или топора вырубить верхнюю часть. После чего для выхода дыма отдельно отрезается кусок трубы – на 150 мм. Далее в бочке следует вырезать отверстие и приварить к нему эту трубу.

Теперь из другой, уже обычной 200 л бочки нужно вырезать нижнюю крышку, а в ее центре – отверстие под 10 сантиметровую трубу. Настало самое время изготовить ее – она должна быть 10 см в диаметре и высотой чуть больше высоты бочки.

После чего нужно отрезать 4 куска швеллера и приварить их крышке от 200 литровой бочки. А с другой стороны крышки — приварить 10 сантиметровую трубу.

Теперь из обычного листа металла делается верхняя крышка для котла и вырубается зубилом специальное отверстие для трубы на 10 см – так, чтобы сама труба сидела плотно, но двигалась все же свободно. После чего хомутом нужно присоединить сам котел к трубе дымохода – но перед этим обязательно утеплив асбестом или стеклотканью.

Вот после всего этого уже можно класть в котел дрова на 1/3 объема – этого будет достаточно для первой проверки. Сверху ставится труба с хорошо приваренной крышкой, сразу на дрова – ее нужно выровнять по центру котла так, чтобы во время движении вниз ничего не цепляло сами стенки котла. А уже на трубу сверху нужно надеть верхнюю крышку.

О том, как быстро высушить дрова, расскажет статья http://stroy-banya.com/banshikam/kak-byistro-vyisushit-drova.html

Осталось плеснуть в трубу немного керосина и бросить спичку. Ни дыма, ни запаха не будет – все вытянется в трубу. А чтобы дрова быстро не сгорели, нужно прикрыть поддувало.

Особенности конструирования котла длительного горения

В обычном твердотопливном котле дрова горят быстро – около 2-3 часов. А вот банные процедуры обычно затягиваются на дольше, а потому, чтобы из парилки в одном полотенце не пришлось бегать подкидывать дров, ничего нет лучше, чем котлы для бани самодельные длительного горения – это просто. При тех же объемах дрова в нем будут гореть все 20-30 часов, а все благодаря ограничению поступлению воздуха.

Сам принцип работы котла такой: через загрузочное отверстие, которое расположено выше середины самого корпуса, поступает партия дров и поджигается в ее верхней части. Над топливом находится ограничитель, который опирается на дрова коническим хвостовиком. По ходу горения дров этот ограничитель подачи воздуха медленно опускается в нижнюю часть печи и служит своего рода сигнализатором дозагрузки следующей партии топлива. Причем топить такой котел можно не только дровами – но и брикетированным торфом, углем и модными пеллетами.

Если вы хотите узнать, что лучше: дрова или топливные брикеты, советуем прочитать статью http://stroy-banya.com/banshikam/toplivnye-brikety-ili-drova-chto-luchshe.html

Для изготовления этого котла тоже понадобится толстостенная стальная труба – лучше диаметром 30 см и длиной 8 м 50 см. В верхней ее части нужно вварить отводок из другой трубы – диаметром 100 мм, и длиной не больше 40 см. Весь секрет такой конструкции – в ограничении зоны горения топлива, которая хорошо уплотняет дрова, а потому не позволяет избыточному количеству кислорода быстро сжигать топливо. И всем этим занимается специальное приспособление – отрезок трубы в 60 мм, длина которого больше длины печи – 90 см. К нижнему торцу этого ограничителя нужно приварить специальный стальной диск 27 диаметра с крыльчаткой – шесть дугообразных лопастей. Причем внутренний диаметр трубы будет ограничен 20-ю мм, чтобы ограничить то количество воздуха, что поступает в зону горения.

Верхнюю часть котла нужно закрыть съемной круглой крышкой с центральным отверстием, диаметр которого немного больше наружного диаметра самого штока ограничителя – это позволит ему свободно перемещаться внутри всего топливного прибора. А вот в нижней части корпуса изготавливается прямоугольное отверстие с дверцей – для периодического удаления продуктов сгорания. К слову, золы в такой печке будет намного меньше, как и копоти в дымоходе. А вот тепло, которое будет образовываться при сгорании топлива, сразу поступит для обогрева теплоносителя с жидкостью. Для чего в баке – прямоугольном параллелепипеде – проходит труба, приваренная к дымоходу печи. К самому баку присоединены трубопроводы, по которым отводится и подается вода.

О том, как чистить дымоход, подробно описано в статье http://stroy-banya.com/delaem_pech/chistka-dymoxoda.html

Вот и вся премудрость, как делаются котлы для бани своими руками – изучайте чертежи, смотрите видео и смело беритесь за сварочный аппарат. Все получится!

Котел для бани своими руками

Одним из важных атрибутов бани является котел. Современные котлы работают на разных источниках топлива, что определяет не только качество работы, но и стоимость, как самого аппарата, так и его обслуживания. Изготовить такое устройство или, по крайней мере, установить его можно самостоятельно, тем самым вы значительно сэкономите. В данной статье мы поговорим о том, как это сделать из трубы (металла), рассмотрим варианты установки, а также предоставим схемы, чертежи, фото и видео инструкции.

Виды котлов

Котел твердотопливный

В зависимости от вида применяемого топлива все известные конструкции котлов (металлических печей) для бань подразделяются в настоящее время на следующие классы:

  • газовые агрегаты;
  • электрические;
  • работающие на твёрдом топливе;
  • пиролизные;
  • работающие на жидком (дизельном) топливе.

Изготовление газового котла, являющегося самым экономичным вариантом из всех перечисленных, представляется возможным лишь в том случае, когда к вам на участок уже подведён газ.

Особенностью таких аппаратов является то, что во время работы они почти совсем не выделяют запаха или гари и не требуют подготовки запасов топлива на весь год.

Бесспорным достоинством устройств электрического типа является отсутствие каких-либо вредных отходов и возможность обходиться без вентиляционных систем. Такие котлы также снимают заботу о наличии долгосрочных запасов топлива; но при таком выборе не следует забывать о постоянном росте стоимости потребляемой ими электроэнергии.

Изготовление котла

Котлы на твёрдом топливе способны долгое время поддерживать как сам процесс горения, так и требуемую температуру нагрева. Но, в отличие от своих газовых и электрических собратьев, они не могут работать непрерывно и нуждаются в регулярной загрузке новых партий топлива.

Пиролизные и жидкотопливные котлы выполняются, как правило, по сложным технологическим схемам и вряд ли могут быть реализованы в обычных бытовых условиях. Для самостоятельного изготовления подходят лишь первые три из рассмотренных нами видов отопительных конструкций. Предлагаем вашему рассмотрению наиболее распространённый сегодня вариант твёрдотопливного устройства, работающего на обычных дровах.

Конструкция

Схема котла для бани Для начала вам следует запастись всем необходимым для сборки такого котла оборудованием и инструментом. Из инструмента вам потребуется сварочный аппарат и «болгарка», а в качестве исходной заготовки вы можете использовать металлическую бочку объемом 200 литров (горизонтальное исполнение). Для обустройства котла вертикального типа вам придётся подобрать отрезок толстостенной трубы диаметром около 50 см и длиной порядка полутора метров. Изготовленный из такого материала аппарат способен обогреть помещение с площадью до 10 квадратных метров.

Рассмотрим этот вариант более подробно.

Вся труба разбивается на три части, каждая из которых представляет собой определённый функциональный узел печи, используемый по своему назначению. Самая нижняя и расположенная над ней часть пространства трубы используются под топку и камену. Они обеспечивают требуемый режим работы котла и создают условия для его нормального функционирования. В качестве нагреваемой ёмкости с водой (бака) используется та часть трубной заготовки, которая располагается в самом верху (над каменкой и истопником).

Самые нижние отделения трубы (поддувало, топка и каменка) оснащаются перегородками, на которые навешиваются специальные решётки – колосники, свободно продающиеся в специализированных магазинах печного литья. Отделение каменки заполняется небольшими камнями овальной формы, структура которых позволяет долго «держать» тепло.

В вертикальной печи отделение, служащее ёмкостью для горячей воды обустраивается непосредственно над каменкой. Для этого прямо над ней монтируется еще одна перегородка, являющаяся дном этого отделения.

В этой перегородке должно быть предусмотрено специальное отверстие под трубу дымохода, смещённое ближе к задней стенке котла. Сверху это отделение имеет перегородку с отверстием под дымоход, которая закрывает лишь часть бака. Оставшаяся незакрытой часть перегородки служит отверстием для заливки воды и снабжается специальной крышкой.

Установка

Защита стен, потолка

Установку котла следует начинать с подготовки фундамента; при этом мощность последнего будет зависеть о того, планируете ли вы обкладывать его кирпичом или нет. Такая обкладка потребуется вам лишь в том случае, если вы привыкли париться в несколько «заходов» и желаете, чтобы тепло держалось в парилке по возможности дольше.

Фундамент под котёл изготавливается из огнеупорного кирпича, который укладывается на заранее подготовленную площадку в два ряда и заливается затем готовой бетонной смесью. Размеры площадки под фундамент и его удаление от стен парилки также зависят от того, собираетесь ли вы делать кирпичную обкладку.

Для безопасной эксплуатации установленного в парилке металлического котла стены в районе его размещения должны закрываться слоем огнеупорного материала («Изовера», например). Места прокладки трубы дымохода через деревянные элементы конструкции бани должны быть защищены при помощи специального огнеупорного материала (асбеста).

Видео

В следующем видеоматериале вы увидите пример печи для бани с водонагревательным котлом:

Фото

Схема котла

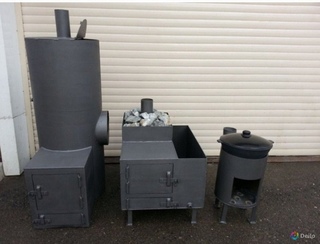

Самодельный котел для бани

Делим трубу на три части

Котел для бани своими руками

Любители загородного отдыха предпочитают построить баню самостоятельно. Выбирая способ её отопления, задумываются над выбором: выложить в бане печь или поставить котёл? Принцип действия печи и котла практически одинаковый, но самостоятельно соорудить котёл — быстрее и легче, чем возвести настоящую кирпичную печь. Да и по стоимости кладка печи обойдётся в несколько раз дороже. А для изготовления банного котла чаще всего используют листовой металл, поэтому вам потребуются навыки выполнения сварочных работ.

Устройство котла для бани

Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими остаются три основных компонента нагревательного устройства: топочное отделение, каменка и бак для нагрева воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются ёмкости открытого типа, а для сауны (где влажность не превышает 15%) чаще используют закрытые устройства косвенного нагрева.

Характерный признак банных котлов — расположение топочного отделения чуть дальше от основного корпуса. Такая конструкция позволяет подавать топливо из смежного с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке.
Каменку — ёмкость с крупными камнями — проектируют в разных частях котла, но важно учитывать самое прогреваемое место корпуса.

Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 оС, а для русской бани — в интервале 55–65 оС при влажности до 60%. Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением движения потоков воздуха

Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. Поскольку главная задача печи в сауне — максимально быстро разогреть воздух в парилке, то каменка выполняется открытой сверху, и температура камней не превышает 250 оС за счёт их интенсивного охлаждения.

Каменка для парной бани располагается в задней верхней части печи, и камни в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве достигает 500 оС, что позволяет получить на выходе «сухой» пар с температурой 140–150 оС.

Как происходит нагрев, и куда выходит пар в каждом отдельном котле — на примере разных видов устройств с закрытой каменкой и открытой

Конструкций самодельных котлов для парилки — великое множество, и изготавливаются они из различных материалов. Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

Фотогалерея: котлы своими руками для сауны и бани

Установка котла в углу экономит пространство помещения

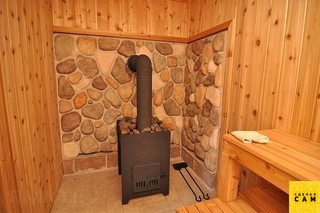

Удачный вариант оформления и защиты стены вокруг котла природным камнем
Котёл с открытой каменкой используется в сауне, так как даёт больше жара
Котёл с большим водогрейным баком удобно использовать в загородной бане, где нет центрального водоснабжения

Подготовка к изготовлению банного котла

Перед началом работ по сборке котла проверьте: какие материалы и инструменты у вас есть в наличии, чтобы осталось только закупить недостающее.

Определитесь: на каком топливе котёл будет работать, где вы его поставите, высчитайте оптимальный размер котла исходя из площади бани, и прочие моменты. Затем сделайте эскизный проект (т. е. как котёл выглядит внешне и где располагается внутри бани), нарисуйте эскизы каждой детали, а потом создайте подробный чертёж с точными размерами.

Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

Составить проект и разработать чертёж удобнее самому. Но можно найти все эти данные в интернете: тогда потребуется тщательная привязка размеров котла к площади парилки.

Выбор материала

Для изготовления банных котлов чаще используют стальные листы толщиной 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Можно, конечно, использовать даже металлическую бочку, но такое изделие не будет долговечным — её металл имеет недостаточную толщину стенок.

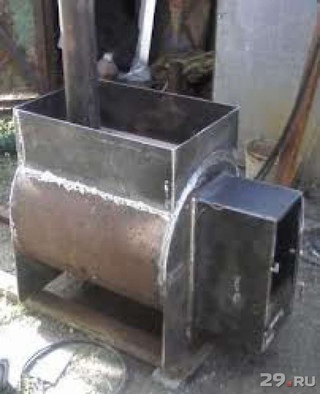

Горизонтальный банный котёл из трубы

Горизонтально расположенный котёл специалисты-печники считают удобным и эффективным в работе за счёт протяжённости нижнего отсека и обтекания воздухом корпуса, а, следовательно, и более высокого коэффициента полезного действия устройства.

Самый простой и быстрый способ сборки горизонтального котла — изготовление его из трубы

Горизонтальный котёл имеет ряд преимуществ перед вертикальным:

  • форма печки позволяет легко загружать дрова в топку и размещать их по колосниковой решётке;
  • невысокое расположение каменки;
  • размещение топлива тонким слоем обеспечивает полное равномерное сгорание;
  • материал, применяемый для изготовления труб, прочный и отлично сваривается, поскольку первоначально разработан для сварки. Продольный шов на трубе не опасен — он по прочности в несколько раз выше основной стенки.

Для сборки такого котла кроме трубы потребуются стальные листы. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинные подойдут для котла с закрытой каменкой. Толщина стенки стандартных труб 8–12 мм, но лучше выбирайте со стенкой 8 мм.

Для передней и задней части котла понадобится углеродистая листовая сталь марки ст.3 — ст.20 толщиной 6–8 мм. Поддон для сбора золы выполняется из листового металла толщиной 1,5–2,0 мм с высотой стенки 15–25 мм. Располагается он в проёме поддувала.

Колосники применяют цельнолитые или раздельные. Цельнолитая колосниковая решётка из чугуна продаётся в строительных магазинах. А раздельную можно сварить самостоятельно из арматуры. Для крепления решётки вдоль стенок котла привариваются направляющие из уголка, размер которого определяется высотой размещения колосника.

Котёл из листовой стали

Для него используют стальные листы толщиной 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не должен быть меньше объёма каменки. На практике применяется соотношение, когда объём топки на 30–50% больше. Подходящее месторасположение ёмкости для камней — в зоне повышенной температуры — вверху у задней стенки печи. Здесь также происходит охлаждение продуктов горения, поэтому процесс перегорания металла замедляется.

Эскиз котла из листовой стали в трёх проекциях и с точными размерами помогает сориентироваться в выборе материалов и рассмотреть в деталях нюансы конструкции

Удержать температуру стенок котла в пределах 60 оС невозможно: перегрев неизбежен. Из-за высоких температур происходит интенсивное ультрафиолетовое излучение, не добавляющее приятных ощущений в парилке. Чтобы уберечь стены металлического банного котла от перегрева и увеличить срок его службы, в строительстве применяют два способа теплозащиты:

  • футеровка банного котла;
  • обкладка кирпичом снаружи.

Футеровка — изолирование стен печи изнутри кирпичной кладкой. Топку обкладывают огнеупорным кирпичом (шамотный раствор используется только для скрепления кирпичей), а между металлом и кладкой надо оставить зазор, чтобы футеровка не треснула при нагревании. Зазор уплотняют базальтовой ватой. При выставлении кирпичей на ребро толщина футеровки составит 6 см, а если удастся приобрети тонкий кирпич в 3 см — тогда вдвое меньше.

Планировать футеровку нужно заранее, учитывая размеры топки при составлении проекта. Недостаток варианта — значительная температура дымовых газов. Отбор тепла на каменке недостаточен, поэтому на дымовой трубе устанавливают водогрейный бак. Дополнительно монтируют отопительный щиток с лабиринтным дымоходом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 оС, что считается безопасным в пожарном отношении.

Футеровка топочного отсека применяется не только как мера пожаробезопасности, но и для долговечности конструкции

Обкладка кирпичом снаружи — это сооружение саркофага вокруг котла. Кладут красный отделочный кирпич на стандартный раствор, оставляя зазор между металлом и кирпичной кладкой. Недостаток способа — перегрев металла котла с быстрым его перегоранием. Можно применить жаростойкий металл, но он стоит дорого и требует особых навыков при сварке; или использовать конструкционную сталь увеличенной толщины, если сможете её достать.

Саркофаг из кирпича для банного котла помогает надолго сохранять тепло внутри и уберегает людей от ожогов при случайном прикосновении к нему в парилке

Инструменты для сборки банного котла

В процессе изготовления котла и вырезания составных деталей пользуйтесь специальными инструментами:

  • разрезное оборудование или керосинорез — для разделки листового и профильного металла на черновые заготовки;
  • ручная шлифмашина (болгарка) — для доводки размеров деталей, зачистки газовых резов, удаления острых кромок, изготовления технологических фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
  • абразивные круги для шлифмашины;
  • сварочный аппарат — для сборки устройства;
  • электроды для сварки — подбираются в зависимости от толщины деталей и марки материала;
  • мерительный инструмент — для контроля размеров.

Применяется и слесарный инструмент: напильники, молотки и прочее. Для фиксации деталей при сборке применяют струбцины; для покраски котла — жаростойкую краску и малярную кисть; для футеровки или наружной обкладки запаситесь инструментом каменщика.

Изготовление своими руками других видов котлов

Котлы для саун и бань различаются внутренним устройством (по количеству и расположению отсеков), способом действия (простое горение или дожиг пиролизных газов) и по используемому топливу — их несколько видов:

  • газовые котлы;
  • электрические;
  • на твёрдом топливе;
  • на жидком топливе.

Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.

Электрические котлы

Основной элемент электрического котла — теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь соотношением расхода энергии в 1 киловатт на 10 м2 площади парилки.

ТЭН для котла подбирают, исходя из его показателей: мощности и напряжения, чтобы правильно рассчитать обогрев всей площади бани

Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Технология изготовления следующая:

  • перед началом отделочных работ в помещении выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
  • для нижнего основания используют полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
  • поверх нагревателя устанавливается корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.

Сооружение на этом закончено. Остаётся смонтировать управление нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключённым по отдельной цепи.

Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них — листы оцинкованной стали 0,5–0,7 мм. Преимуществами такой конструкции являются:

  • простота монтажа;
  • низкие затраты;
  • отсутствие необходимости установки дымохода;
  • возможность устройства дежурного нагрева для поддержания положительной температуры при длительно отсутствии хозяев.
Фотогалерея: варианты исполнения электрического котла своими руками
Принцип устройства вертикальной каменки для бани с использованием теплоэлектронагревателя
Каменка открытого типа с электронагревателем быстро прогревает парилку, работает без запаха и сажи
Каменка электрическая для сауны в целях безопасности ограждена деревянным заборчиком
Каменка электрическая открытого типа лучше подходит для парилки с малой влажностью

Газовые котлы

Газовое оборудование является источником повышенной опасности, и браться за его изготовление своими руками не рекомендуется, если нет опыта в работе с газом. Но некоторые всё же берутся, так как устройство газового котла довольно простое.

Газовый котёл устанавливают в помещении, где есть подключение к проводке от центральной газовой магистрали с постоянным доступом

Газовый котёл снабжён крышкой: ей можно пользоваться как в открытом режиме для сауны, так и в закрытом — для парной бани. Технология изготовления почти не отличается от представленных твердотопливных котлов, только его подключение производится напрямую к газовой трубе.

Помещения для газовых отопительных котлов снабжают двойным вытяжным устройством: с принудительной вентиляцией и естественной. Эксплуатация газового оборудования дешевле, чем электрических котлов того же назначения.

Один из вариантов изготовления банного котла своими руками

Наверное, невозможно найти два одинаковых самодельных котла для бани: любой мастер по ходу изготовления обязательно вносит в конструкцию изменения и усовершенствования исходя из полёта своей фантазии и особенностей эксплуатации отопительной системы в будущем. И это интересно само по себе. Да и полученный опыт не помешает в дальнейшем.

Оцените статью: Поделитесь с друзьями!

Котел для бани своими руками

Разница между котлом для бани и печью состоит в том, что для печи обычно используется кирпич, а котел изготавливается из металла. Однако и печь, и котел имеют одно и то же назначение – нагрев помещения в бане и создание необходимого микроклимата.

Часто для заготовки под котел используется отрезок широкой металлической трубы или металлическая бочка, у которой снимается дно для удобства работы. Если такой трубы или бочки нет, то корпус котла, имея определенные навыки в сварке, можно изготовить, сварив несколько листов металла. Следует заметить, что самостоятельное изготовление котла – наиболее легкое и простое решение обогрева небольшой собственной бани, не требующее каких-либо существенных материальных затрат.

Материалы и инструменты

Заготовка для котла в виде бочки

Как заготовка для котла может быть использована бочка емкостью 200 л из толстого металла или отрезок металлической трубы диаметром 50-80 см и длиной 80-100 см. Размеры такой заготовки вполне подойдут для котла, способного обогреть помещение площадью 10-12 кв. м. Не стоит использовать заготовку из нержавеющей стали, поскольку этот материал отличается более низкой теплопроводностью, и для нагрева помещения вам придется расходовать больше топлива.

Материалы для изготовления котла

Для дна печи необходим металлический круг толщиной не менее 5 см. Для опор подойдут отрезки арматуры диаметром 14 мм и длиной 3 см. Кроме того, понадобится заготовка под колосник. Для этого можно использовать круг металла толщиной не менее 5 см (чем толще, тем лучше) с продольными прорезями, через которые поступает воздух к топливу и выпадает зола. Еще один металлический круг будет служить одновременно и крышкой котла, и опорой для камней, его толщина — 5-10 мм.

Материалы для котла

Кроме всего перечисленного понадобится лист металла для изготовления короба и перегородки в нем, бак из нержавеющей или оцинкованной стали для воды, отрезок трубы для дымохода, дверца для топки.

Инструменты для изготовления котла

Из инструментов необходим сварочный аппарат бытового предназначения и «болгарка» с кругами для резки металла диаметром 180 мм.

Изготовление и монтаж

Сделать котел для бани своими руками достаточно просто. Сначала внутри бочки или трубы точно друг над другом привариваются отрезки арматуры, которые будут служить опорами. Арматура располагается горизонтально, параллельно друг другу на трех уровнях.

На первом уровне будет находиться дно печи. Второй уровень располагается над дверцей поддувала и зависит от ее высоты. Третий уровень должен находиться на расстоянии около 20 см от верха корпуса – трубы или бочки.

Важной деталью котла является короб. Его разделяют по горизонтали на две части. Одна служит для загрузки дров или другого топлива, а вторая – для сбора золы. Разделенный короб приваривается сбоку корпуса в прорезанное заранее отверстие. Смысл установки короба заключается в том, что такой котел можно топить из другого помещения, например, предбанника или даже с улицы, если вывести туда лицевую сторону короба. Разумеется, что ширина короба должна быть не меньше толщины стены или перегородки, через которую он проходит.

Вариант вывода короба из парной более сложный в исполнении, чем установка всего котла в парной, но зато использовать такой котел намного удобнее. Ведь его можно топить, не заходя в парную.

Поддувало можно сделать в виде выдвижного ящика, тогда не понадобится дверца для него. Выдвижной ящик значительно упростит чистку котла от прогоревшего топлива, золы и пепла.

Затем внизу корпуса приваривается дно печки и колосник. Колосник по уровню должен совпадать с перегородкой короба. На крышке печки прорезается отверстие для дымоходной трубы, после чего крышку тоже приваривают сверху корпуса. Отверстие лучше прорезать не посредине крышки, а с краю, чтобы на нее было удобнее укладывать камни для разогрева.

Бак для нагрева воды делается выносным. Его рекомендуется прикрепить к стене на высоте 20-30 см от верха котла. Вода в баке нагревается от дымохода, который проходит через бак.

Снабжение бани горячей водой можно обеспечить из дома, протянув трубы, которые следует тщательно изолировать от потерь тепла, или же в самой бане на водопроводе установить электрический водонагреватель. В таком случае воду в баке можно не нагревать, а сам бак просто поставить рядом с котлом, чтобы было удобно поливать раскаленные камни.

В целях безопасности у котла рекомендуется устроить экран, который предохранит вас от трагических случайностей. Это могут быть несколько хорошо оструганных досок, прибитых горизонтально к деревянным или кирпичным столбикам. Также можно выложить стеночку высотой около 1 м из кирпича «на ребро». Важно, чтобы экран не задерживал тепло, исходящее от котла, но в то же время ограждал раскаленный корпус от случайных к нему прикосновений. Кроме того, экран – неплохое дизайнерское решение, используемое в эстетических целях.

из металла, с баком для воды, как правильно установить + чертежи

Строительство бани – это довольно затратный процесс. Если приобретать все оборудование в магазине, то парилка может обойтись в значительную сумму. Поэтому народные умельцы и просто люди, желающие видеть на приусадебном участке это строение, стремятся обустраивать парилку своими руками. Не в последнюю очередь это касается и отопительных приборов.

Что лучше: взять готовый котел в баню или смастерить его собственноручно? Чтобы решить эту дилемму, нужно рассмотреть все плюсы и минусы собственноручного изготовления и обозначить возможные сложности, которые могут возникнуть при его производстве. Нужно сразу сказать, что газовый котел для бани лучше не пытаться делать самостоятельно.

Во-первых, самопальный агрегат может взлететь на воздух, прихватив с собой и баню.

Во-вторых, эксплуатация подобного оборудования строжайшим образом запрещена техникой безопасности.

В то же время котел для бани на дровах можно сделать и самому, если есть все необходимое оборудование, а руки растут из правильного места. Котлы для бани на дровах можно сделать из металлической бочки с толстыми стенками, трубы или листов стали. Дефицита в них не наблюдается ни в одном подсобном хозяйстве.

Содержание статьи

Основные составные части банного котла

Любая печь, в том числе банные котлы, состоит из следующих элементов:

  • Топка, в которой происходит процесс горения дров, угля и других видов топлива. Она изготавливается из толстого металла. Это обусловлено тем, что топка имеет самую высокую тепловую нагрузку, металл недостаточной толщины быстро прогорит, а самодельный котел для бани придет в негодность. Дровяной котел для бани, а именно топка, должен быть оснащен колосниками. Через них зола от сгоревшего топлива просыпается в зольник. Толщина металла, из которого они изготавливаются, должна быть не меньше 0,5 сантиметра.
  • Дымоход, по которому происходит отвод дыма. Решая, как сделать котел для бань, нужно как следует разобраться с принципом работы дымоходной системы и тщательно рассчитать ее размеры. Малейшая ошибка при монтаже дымохода может привести к недостаточной эффективности печи (тепло будет уходить в трубу) или неспособности справляться с отводом продуктов горения. Дымоход должен быть снабжен задвижкой, с помощью которой регулируется уровень тяги. В зимний период времени плотно закрытая задвижка в значительной мере способствует сохранности тепла в помещении. Труба дымохода может проходить через каменку или быть частью теплообменной системы.
  • Зольник, предназначенный для скапливания золы. Этот элемент котла расположен под топкой. Помимо своей основной функции, он отвечает за подвод воздуха, который является составным компонентом процесса горения. Мастеря котел для бани своими руками из труб, следует тщательно рассчитать размеры зольника. Он должен быть способен вмещать в себя достаточное количество продуктов горения, чтобы его можно было чистить один раз в день.
  • Каменка, перераспределяющая и отводящая тепловую энергию. Она представляет собой встроенную или навесную емкость, в которой уложены камни. Ее объем зависит от размеров котла и парилки. Маленькая каменка не сможет прогреть помещение, а большая будет нагреваться слишком долго. За это время котлы для воды успевают закипать, что становится причиной заполнения помещения водяным паром. При этом в парилке станет некомфортно. Размер каменки и водяного бака не должны отличаться. Можно сделать котел без каменки, но это не совсем удобно. Нагрев помещения будет осуществляться только от стенок котла. Кроме того, не получится «поддать парку».
  • Бак для воды, являющийся частью теплообменной системы. Чугунные котлы для бани с баком для воды – это наиболее распространенное решение.

После того как основные составные части устройства, дающего тепло, обозначены, следует перейти к главному вопросу: как сделать котлы для бани из подручных материалов?

Какие материалы и инструменты потребуются для изготовления котла

Котлы для парилки в русскую баню изготавливаются с использованием следующих инструментов:

  • сварочного аппарата;
  • болгарки, с отрезным кругом, предназначенным для работы с металлом.

О том, как изготавливаются самодельные котлы для бани из трубы или бочки, поговорим немного позже. Для начала следует рассказать о наиболее распространенном варианте из листового металла. Помимо него понадобятся:

  • небольшие отрезки арматуры и швеллеров – они нужны для изготовления внутренних перегородок;
  • толстый лист металла (минимум 0,5 сантиметра) – он необходим для производства колосников;
  • труба диаметром минимум 10 сантиметров;
  • навесы для дверей топки и поддувала;
  • краник для бака.

Рассказывая о том, как сварить котлы для бани, следует упомянуть об изготовлении распределяющего тепло экрана. Его лучше всего сделать из кирпича. Все, что нужно сделать, – это вплотную обложить им котел.

Печка из бочки

Как выбирать котлы для бань? Какой материал использовать для их производства?

Подобные решения следует принимать самостоятельно, беря в расчет доступность комплектующих частей. Кому-то удобней использовать листовое железо, а кто-то считает, что котлы на баню своими руками лучше делать из бочки или трубы. Они не отличаются и могут похвастаться одинаковым подогревом воды в емкостях и помещения в целом. Разница заключается в способе производства.

Справедливости ради нужно сказать, что котел в баню своими руками гораздо проще изготовить из бочки. Это наиболее простая конструкция. Все, что нужно, – это подыскать металлическую емкость с толщиной стенки не менее 0,3 сантиметра. Более тонкий металл быстро прогорит.

Изготавливать котел для бани на дровах из бочки нужно в следующем порядке:

  • Дно емкости полностью вырезается. Вместо него устанавливается лист железа, толщиной не менее 0,5 сантиметра. К нему необходимо заблаговременно приварить ножки, которые можно сделать из обрезков тавровой балки.
  • На высоте 5–7 сантиметров от дна требуется выпилить небольшое окошко (примерно 20×15 см.). На этом месте будет установлена дверца поддувала. Она изготавливается из выпиленного куска. К нему требуется приварить петли и ручку, после чего установить на законное место.
  • Вторая дверца будущего котла для бани на дровах устанавливается на 20 сантиметров выше поддувала. Она должна быть значительно больше первой (примерно 25×45 см.). В противном случае в нее не влезут поленья.
  • Котел для бани на дровах содержит в своей конструкции колосники. Их нужно разместить на 5–7 сантиметров ниже дверца топки.
  • Над топкой требуется поместить каменку. Наиболее удобным местом ее расположения является вторая треть бочки. Перегородка между этими отделами котла не должна быть сплошной. Она изготавливается из швеллеров. Размер каменки равен второй трети бочки. Посередине каменки нужна дверца. Через нее закладываются камни и заливается вода, при желании «поддать парку».
  • Из бочки можно изготовить котел для бани с баком. Для этого следует использовать оставшуюся треть бочки. Каменка и бак разделяются сплошной перегородкой, швы хорошенько провариваются. По центру бака нужно установить трубу дымохода.

Изучив чертежи подобных конструкций, можно легко соорудить печь. В этом нет ничего сложного. Все, что нужно, чтобы сделать котел для бани своими руками, – это строго следовать имеющейся инструкции. Перед эксплуатацией изготовленный банный котел необходимо зачистить от окалин и ржавчины.

При желании его можно окрасить термостойкими лакокрасочными материалами. На этом все. Котел своими руками, сделанный из бочки, готов. Его можно устанавливать в баню.

Отопление в баню из трубы делается таким же образом. Исключением является лишь начальный этап. Не придется вырезать дно бочки, но потребуется соблюсти размеры, отрезав трубу длиной 1,2–1,4 метра.

Отопительное устройство из листового железа

Подобная печь с котлом из металла для бани является наиболее сложной в производстве. Это обусловлено тем, что подготовленной заготовки не будет. Принципиально подобное устройство ничем не отличается от вышеописанного. Оно тоже содержит в себе 4 отсека: зольник, топку, каменку и бак.

Производство такой печи займет больше времени. Особенно придется повозиться с баком для воды, который должен быть практически герметичен. Зато в результате получится изделие ничем не отличающееся от произведенного на заводе.

Горизонтальный котел для бани

Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:

  • Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
  • В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
  • Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.

Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.

Электрическое отопление в баню

Если имеется необходимость отапливать только парную, то идеальным решением является твердотопливная печь. В противном случае, когда нужно отапливать предбанник, душевую и прочие комнаты, имеющиеся  в банном строении, это вариант можно смело отмести.

Для обогрева большой площади лучше использовать электрический котел. Его изготовление и монтаж не имеют технически сложных моментов. Все, что нужно, – это вварить водонагревательные ТЭНы в емкость с водой и грамотно обустроить теплообменную систему.

Преимущества банных котлов, работающих на электричестве очевидны:

  • отсутствует необходимость обустраивать дымоходную систему;
  • простота монтажа, эксплуатации и обслуживания;
  • высокая эффективность.

Наравне с преимуществами имеется существенный недостаток: значительный расход электроэнергии.

Монтажные работы

Как правильно установить котел, чтобы он равномерно обогревал парилку и возможно смежные помещения? Установка котла – это сложная задача. При монтаже следует учитывать:

  • Путь дымохода и трубопровода теплообменной системы. Решая, как установить котел, нужно помнить, что дымоход, как и трубы теплообменной системы, не должен быть сильно длинным. В первом случае печь будет иметь слабую тягу, во втором – большой объем воды в системе не будет прогрет полностью. В то же время они не должны быть сильно короткими. Это чревато «вылетом тепла в трубу» и быстрым закипанием системы. Таким образом, решая, как сделать котел, нужно правильно рассчитать размеры сопутствующих конструкций.
  • Расстояние до легковоспламеняющихся конструкций, например, бревенчатых стен. Если котел имеет экран из кирпича, то эта проблема не актуальна. В противном случае расстояние до стен должно быть не менее метра, или их нужно отделать теплоизоляционными не горючими материалами.
  • Удаленность от лавок. В парной с металлической печью очень легко получить ожог. Подобная конструкция очень опасна, поэтому ее следует устанавливать на значительном удалении от полок.

Нужно строго соблюдать правила монтажа. От того, как установлена печь, зависит не только эффективность ее работы, но и безопасность посетителей парной. Схема правильной установки отопительного оборудования прилагается.

Так что же выбрать: печь, сделанную самостоятельно, или готовый вариант из магазина? Его даже не придется устанавливать. Компании, занимающиеся продажей подобных товаров, сами производят доставку и монтаж.

Выбирая приемлемый вариант, следует брать в расчет затраченные силы и средства. Люди сваривают самоделки, тратя деньги лишь на электроэнергию и электроды, все остальное найдется в каждом подсобном хозяйстве. Таким образом, котел для бани стоит «три копейки».

Изготовление устройства из листов железа может занять не один день. Не факт, что получится все с первого раза. Если хотите сэкономить и есть свободное время, то можете смело приступать к сборке. В противном случае рекомендуем подобрать приемлемый по мощности вариант в магазине.

Котел для бани своими руками: чертежи, как сварить

Котел для бани своими руками обычно сваривают из листового металла, бочки или трубы большого диаметра. Простейшая конструкция выполнена в виде короба с дымоходом и каменкой. Если отопительный прибор укомплектовать теплообменником, можно подключит систему отопления с радиаторами для большой бани.

Виды и особенности банных котлов

В общих чертах котел для бани похож на традиционный отопительный прибор, устанавливаемый внутри жилого помещения. При самодельном изготовлении конструкция напоминает буржуйку. Для большой бани сваривают котел с теплообменником, к которому подсоединяют систему отопления.

Основное отличие по конструкции зависит от типа топлива, на котором будет работать отопительный прибор в бане:

  1. Электрические котлы удобны из-за отсутствия дымохода. Нагрев осуществляется ТЭНами. Большая мощность нагревательных элементов требует подведение отдельной линии электропроводки.
  2. Газовые модели удобны для использования. Автоматическая регулировка горения поддерживает заданную температуру. Однако взрывоопасность газа не делает этот вид котла лучшим выбором для бани.
  3. Твердотопливные котлы – самые ходовые отопительные приборы для бани. Внутри топки можно сжечь все что горит.
  4. Жидкотопливные модели обычно работают на солярке. Котлы пожароопасные. Вдобавок едкий запах солярки не придаст комфорта пребывания внутри бани.
  5. Пиролизные котлы экономичны. В одной камере происходит тление дров, а само горение осуществляется во второй топке.

Из всех вариантов для бани идеален только твердотопливный отопительный прибор. Котел можно даже сварить самостоятельно из металла. Газовые модели неудобны в плане подключения из-за необходимости оформления разрешительной документации. Пиролизные – это котлы длительного горения. Они должны работать постоянно, что выгодно только для жилого помещения.

На видео представлена работа котла на твердом топливе:

Как сделать котел в баню

Собрать котел банный своими руками не составит труда при умении пользоваться болгаркой и сварочным аппаратом. Конструкцию сваривают по готовому чертежу или разрабатывают свою схему. Важно только знать, из каких узлов состоит отопительный прибор для бани.

Конструкция самодельных котлов

Самоделки отличаются формой, что зависит от материала изготовления (труба или листовая сталь). Конструкция отопительного прибора для бани состоит из следующих узлов:

  1. Камера сгорания. В топку загружают дрова, здесь же и происходит их сжигание.
  2. Дымоход. Труба соединена с топкой и выведена через крышу бани на улицу для отвода продуктов сгорания.
  3. Зольник. Камера расположена под топкой и разделена колосниками. Через щели в зольник просыпаются угли перегоревших дров. Еще эту камеру называют поддувало, так как через зольник поступает воздух в топку для поддержания горения.
  4. Каменка установлена над топкой. Отсек выполнен в виде камеры, куда внутрь загружены камни.
  5. Бак для нагрева воды расположен выше каменки. Внутри проходит металлический дымоход. От него происходит нагрев воды.

Теперь стоит рассмотреть нюансы конструкции. Котел делают слегка вытянутым, чтобы дверцы топки и зольника выходили в предбанник. Сам корпус через стенку входит в парную. Каменка не является обязательным узлом. Обогрев парилки может происходить от корпуса и кипящей в баке воды.

Совет! Каменка является неотъемлемым атрибутом бани. Приятно париться в парилке, в которой можно плеснуть водичкой на раскаленные камни.

При изготовлении котла экономить на каменке нежелательно.

Если баня большая и имеется много комнат, потребуется полноценная система отопления. Отопительный прибор оснащают еще одним узлом – теплообменником. Бак или змеевик располагают в топке. К теплообменнику подключают трубопровод с радиаторами. Систему заполняют теплоносителем, чаще всего водой или антифризом.

Цилиндрический котел

Проще в изготовлении цилиндрический котел из-за меньшего количества сварных стыков. Материалом послужит бочка или труба диаметром минимум 50 см. Метал желательно подбирать толстый – около 6 мм. От этого зависит срок эксплуатации.

Для изготовления цилиндрической модели отрезают кусок трубы длиной 1 м. Торцы заваривают заглушкой. Там, где будет низ, приваривают 4 маленькие ножки. На высоте 5 см от днища в трубе прорезают болгаркой прямоугольное окошко зольника. Из вырезанного фрагмента металла делают дверцу, крепят возле поддувала к трубе петлями.

На 10 см выше зольника внутри трубы вваривают колосники. Их можно сделать съемными. К трубе приваривают пластины, а на них укладывают чугунные колосники. Выше на 10 см от колосников вырезают еще одно отверстие для топки. Дверцу аналогично фиксируют петлями.

Для каменки отрезают еще один кусок трубы. Длину рассчитывают индивидуально, чтобы торец вышел в парилку бани. Заготовку для каменки приваривают над топкой. Одновременно вваривают трубу дымохода. Торец каменки, выходящий в парилку, можно оборудовать дверцей. Выше каменки монтируют бак для воды.

Совет! Все контактирующие с водой узлы (бак и дымоход) лучше сделать из нержавейки.

Прямоугольный котел



Схема изготовления прямоугольного отопительного прибора для бани аналогична цилиндрической конструкции. Отличием является только то, что труба образует готовый корпус, где остается только вырезать топку и зольник. Корпус прямоугольной конструкции придется сварить из отдельных кусков листовой стали.

Еще одним важным моментом является устойчивость цилиндра к деформации при нагреве. Чтобы прямоугольные стенки оставались ровными, внутри корпуса со стороны топки приваривают ребра жесткости.

На видео показан пример изготовления котла:

Котел в баню своими руками: чертежи

Газовый и твердотопливный котел можно изготовить по одному чертежу. Узлы практически одинаковы, но есть нюансы. В газовом котле вместо колосника ставят горелки. Топку уменьшают, а за счет нее увеличивают размер каменки. Зольник тоже не нужен, но маленькое поддувало делают для подачи воздуха в камеру сгорания.

Внимание! Конструкцию газового котла для бани проектируют так, чтобы автоматика и все подключения к горелке располагались в предбаннике. Узел управления закрывают защитным кожухом.

Чертеж котла на солярке для бани похож на газовый аналог. Отличием является установка другого типа горелки.

Инструменты и материалы

При изготовлении котла не обойтись без следующих инструментов:

  • аппарат для электро- или газосварки;
  • болгарка с отрезными дисками по металлу;
  • молоток, зубило, пассатижи.

Из материалов нужен металл для котла (труба, бочка или листовая сталь). Еще понадобится кран для бака с водой и петли, чтобы навесить дверцы. Расходные материалы для сварочных работ зависят от типа аппарата (электроды, карбид, кислород, проволока).

Правила установки котла

Еще до начала приготовления котла в бане подготавливают для него место. Из-за большого веса металлической конструкции предусматривают фундамент из бетона или кирпича. Отверстие в потолке и крыше бани прорезают строго над выходом дымохода из котла, чтобы избежать поворотов. Колена быстрее забиваются сажей, ухудшается тяга.

Совет! Проход дымохода через перекрытие бани лучше сделать из двухслойной «сэндвич» трубы.

Из-за теплоизоляции внутреннего канала наружный корпус не нагревается. Дымоход безопасен даже при прикосновении к горючим материалам кровли бани.

Как сварить котел для бани своими руками

К изготовлению котла стоит приступать, когда под рукой есть чертеж, инструмент и все материалы. Тематическое видео поможет быстрее разобраться с очередностью работ:

Подготовка расходных материалов

К расходным материалам относятся круги для болгарки. Резать придется много. Причем понадобятся не только отрезные, но и шлифовальные диски. Нужны расходные материалы для сварочных работ. Толстый металл котла лучше сваривать электросваркой. Понадобятся электроды диаметром 3-4 мм. Тонкостенную бочку лучше варить газосваркой. Здесь уже нужен карбид и баллон с кислородом. Чтобы заварить шов газосваркой, потребуется металлическая проволока диаметром 2-3 мм. Вместо карбида можно использовать баллон с закаченным ацетиленом.

Сварка опор конструкции

Более надежный и функциональный котел для бани изготавливают из трубы, выступающей в роли корпуса. Внутри из кусков толстой арматуры длиной по 30 мм приваривают 3 опоры на разном уровне. Располагаются элементы параллельно друг другу и земле. На нижней опоре будет установлена печь. Высоту среднего элемента рассчитывают с учетом конструкции дверцы зольной камеры. Третья опора приваривается на расстоянии 200 мм от верхнего края корпуса котла. Днище и крышку корпуса вырезают из стали толщиной 5-6 мм.

Для колосника из металла толщиной 10 мм вырезают круг. Заготовка должна войти внутрь корпуса котла. В кругу прорезают продольные прорези. В нижней части корпуса вырезают окно для короба. В дальнейшем отверстие закрывают дверцей.

Из металла сваривают сам короб. Внутри ставят перегородку, разделяющую топку и поддувало. Важно учесть, что уровень перегородки с колосником, стоящим внутри котла, должен совпадать.

Сварка теплообменника

Если в большой бане предусмотрена система отопления, самодельный котел оснащают еще одним узлом – теплообменником. В заводском изготовлении деталь часто представляет собой змеевик из медной трубы. Выбор металла не случаен. Медь устойчива к коррозии и быстро отдает тепло от огня теплоносителю. В домашних условиях медный теплообменник сварить сложно. Потребуются навыки и специальное сварочное оборудование. Для самодельного котла принято использовать трубы и листовую сталь толщиной более 1 мм.

По конструкции теплообменник котла может быть трубчатым или плоским из нескольких баков. От площади узла зависит скорость нагрева теплоносителя в системе. Другими словами, размер теплообменника определяет мощность, эффективность котла.

Площадь нагрева можно увеличить за счет размера теплообменника. Однако для большого узла придется расширять топку котла, что не является лучшим решением для отопительного прибора бани.

Увеличить площадь нагрева можно свариванием трубчатого теплообменника. Недостатком конструкции является сложность изготовления. Понадобится сверлить на станке или прорезать газосваркой много отверстий в трубе для вертикальных стоек. Вдобавок увеличивается количество сварочных стыков.

Плоский теплообменник варят из листовой стали в форме буквы «П». Цельные емкости имеют меньшую площадь нагрева, но узел проще сделать. Чтобы найти золотую середину, сваривают комбинированный теплообменник. Боковые стенки узла состоят из плоских баков, а между собой сверху они соединены трубками. За счет верхней перемычки увеличивается площадь нагрева.

Иногда плоский теплообменник изготавливают из одного бака и устанавливают его в верхней части топки. Идея плохая. Возле дымохода собирается много сажи. Теплообменник облипает, требует частой очистки. Вдобавок прямое попадание огня быстрее сжигает стенки бака.

Стенки П-образного комбинированного теплообменника располагаются по бокам топки, что является лучшим вариантом. Верхняя перемычка из труб имеет зазоры, сквозь которые дым с сажей свободнее направляются к дымоходу.

При установке теплообменника в корпусе котла прорезают два отверстия. Через них выводят патрубки, к которым потом будет подсоединена система отопления бани.

Сборка конструкции

Когда все узлы котла сварены, осталось их собрать в единую конструкцию. Сначала в корпус вваривают короб. Топку выводят в предбанник или на улицу. Второй вариант хуже, так как загружать дрова по морозу не комфортно.

Если предусмотрен теплообменник, узел вставляют внутрь топки. На крышке корпуса прорезают отверстие, вваривают дымоходную трубу. Следующим этапом идет монтаж бака для воды.

Монтажные работы

Под котел в бане заливают фундамент. Сначала выкапывают углубление, насыпают из песка и щебня подушку толщиной 15 см. Сверху заливают бетонную стяжку толщиной 10 см. Стены вокруг котла обкладывают кирпичом или обшивают металлом с подкладкой асбеста.

После застывания фундамента в бане котел ставят на свое место. Дымоход выводят через подготовленное в потолке отверстие. Каменку загружают камнями, к патрубкам теплообменника подсоединяют систему отопления.

Заключение

Котел для бани своими руками требует много трудозатрат, но изготовить его намного дешевле. Заводские отопительные приборы дорогие и не всегда из качественной стали.

Отправить комментарий

Котел для бани своими руками

Котел в бане - это ключевая «фигура». От его обустройства зависит, будет ли тепло в бане и комфортно в парном помещении. Сказать однозначно, что лучше печь-каменка лучше, чем котел, нельзя. Если человек имеет хоть какой-то минимальный опыт строителя, то вполне возможно соорудить котел для бани своими руками. Считается, что самый ответственный этап обустройства - это установка котла. Нынешний рынок владельцам бань предлагает широкий выбор котлов для обогрева.Но лучшим считается котел, сделанный собственными силами.

Оглавление:

  1. Отличие между банной группой и котлом
  2. Причины строительства котла для бани
  3. Выбор котла для бани
  4. Строительство котла для бани своими руками

Отличие между банной системой и котлом

Для расширения кругозора хозяину бани нужно знать особенности всех видов котлов. На данный момент в глобальной сети не сложно найти любую информацию по данной тематике, также фотографии любых видов котлов.Поиски в глобальной сети на вопрос, как изготавливаются котлы для бани, обычно заканчиваются информацией об устройстве печки. Эту информацию нужно изучать, потому что большой разницы между котлом и имеется для бани, нет.

И вот вы нашли чертежи, фото котлов в баню и подробную информацию, какится печка своими руками. Но стоит отчетливо понимать, что кирпичная печь, выложена в русской бане, это совсем не чугунный котел. А вот металлическую конструкцию, сварную из труб или бочки, нельзя назвать печкой, потому что она не чем иным, как котлом для бани.

При этом чугунные котлы, как и печи для русской бани, предназначены для одного: отопление банных помещений, система сообщений и воды, а также поддержание температуры в бане. Поэтому под словом «печь» стоит понимать кирпичные сооружения, а термин «самодельные котлы для бань» включает в себя другие отопительные устройства.

Причины строительства котла для бани

Сегодня на рынке представленные котлы на твердом горючем. Можно при желании выложить кирпичную печь в бане.Если вы не хотите построить кирпичную печь, то вы не имеете возможности построить этот процесс - довольно сложен, если вы не имеете навыков каменщика. И цена такой постройки будет намного больше цены котла для бани, потому что требует закупки кирпича и глины, а также изучение технологий производства. Это повлечет за собой немалые расходы.

Какой вариант выбрать - решать каждому хозяину парной самому. Помните, что для небольшого парилки на вашей даче вполне сгодится котел, который вы смастерите из простейших подручных материалов.К тому же котел в баню своими руками обойдется намного дешевле. К тому же интересно его изготавливать самому. Конечно, строительство - это очень ответственный процесс, но если вы уже решились на возведение бани, то не должны бояться таких трудностей. Значит, мы смело должны приступать к работе.

Выбор котла для бани

Прежде всего стоит знать, что выбор котельного оборудования зависит от источника горючего, известное, роман. В некоторых случаях к бане можно провести газ, выбор будет понятным.А вот о твердом и дизельном топливе можно узнать подробнее: как часто происходит его доставка, какая стоимость. После этого вы анализируете все и принимаете грамотное решение.

Тарифы на дизельное горючее не стоят на месте, а постоянно возрастают. На сегодняшний момент наиболее эффективно использовать твердое топливо, например, уголь, торф или дрова. Значит, стоит приготовиться к тому, что постоянно нужно будет избавляться от сажи и запаха дыма. Например - регулярно чистить котел.Также необходимо знать, что самодельный котел в баню на дизельном топливе работает целую неделю, твердотопливные же - постоянно нуждаются в «подкормке».

В наше время существуют комбинированные котлы, однако даже они большие КПД не могут достичь. Поэтому изначально лучшем выбором будет котел, который настроен на один вид топлива. Желательно хотя бы, на последний случай, купить котел, который может использовать и газ, и жидкое горючее. А вообще существуют котлы для бани 5 видов: на жидком горючем, на газу, комбинированные, твердотопливные, электрические.

Газовые котлы для бани

Оптимальным решением для бани на сегодня считается газовый котел. Если к участку вы уже подвели газ, то такой котел станет самым экономичным для парилки. Еще он хорош тем, что во время топки не выделяются ни запаха, ни гари. Если вдруг вы почувствуете запах газа, то нужно обратиться к специалисту. Это значит, что возникли неполадки с котлом. Еще одно преимущество газовых котлов - не нужно запасаться горючим на целый год.

Из всех видов современных котлов газовый - самый компактный.Вес данных котлов достигает 50 килограмм, при этом его мощность - до 40 кВт. Подобный агрегат может обогреть площадь в 300 квадратных метров, не говоря о маленькой частной бане.

В зависимости от теплообменника, газовые котлы делятся на 3 категории: одноконтурные, предназначенные только для отопления баньки; двухконтурные для отопления бани и подогрева воды; трехконтурные для подогрева мини-бассейна и пола. Газ сам по себе взрывоопасен, поэтому собственноручно изготавливать котел для бани не стоит.

Электрические котлы для бани

На сегодня электрические котлы - экологически чистые. Один из самых важных факторов, который электрический котлам, - им не нужна вентиляция. Это подходит для парилок, к которому не подведен газ.

Котлы, работающие на электричестве, очень хороши в эксплуатации, их очень легко настраивать на определенную температуру, и нет необходимости заботиться о запасах топлива и периодической его подаче. Однако затраты электричества на подобное отопление являются очень накладными.

Твердотопливные котлы для бани

Твердотопливные котлы в бане очень четко заданную температуру при долгом горении топлива. Они не могут работать в автоматическом режиме, соответственно, они требуют загрузки очередной партии топлива и экологически чисты.

Сегодня производители котлов, которые постоянно работают на твердом топливе, усовершенствуют технологии, которые обеспечивают более высокую надежность и эффективность.В котлах, которые сделаны в наше время, грелки сделаны по принципу извлекания максимума из материалов и равномерного распределения энергии процесса горения дров.

Улучшенная термоизоляция максимально снижает теплопотери, грамотно придуманная конструкция передает теплоносительно максимально возможную часть теплоты. Сегодня практически во всех твердотопливных котлах вмонтирована специальная защита от перегрева, то есть охлаждающий контур.

Твердотопливные аппараты существуют во многих вариантах, которые объединяются в две основные группы: чугунные и стальные котлы.У каждого из этих котлов свои преимущества и недостатки. Чугунные котлы очень чувствительны к перепадам температур, зато они выгодно отличаются от других долгим сроком эксплуатации. Стальные котлы больше подвергаются коррозии из-за постоянного образования конденсата внутри, но отличаются большей инертностью теплообменника, если сравненить с чугунными.

Наши электрические регуляторы температуры или дополнительными вентиляторами могут быть оснащены механическими регуляторами температуры или дополнительными вентиляторами. Также твердотопные котлы способны работать в автономном режиме до трех дней, так как они могут быть оснащены специальным бункером, предназначенным для загрузки топлива мелкой фракцией, и специальным представлением для подачи его в камеру горливения.

Котлы на жидком топливе для бани

, которые работают на дизельном топливе, считаются по удобству вторыми после газовых. Ведь в этом случае нет проблемы с хранением топлива, достаточно найти вместительную или пластиковую емкость, желательно с двойным дном, так как при хранении дизельного топлива более года плохие его физические свойства.

Обязательно для такого котла требуется отдельное помещение в бане, потому что неприятными запахами пропитаются все остальные комнаты.Некоторые народные умельцы покупают сразу несколько тонн и закапывают цистерны в землю, при этом заправляя раз в год. Все это нужно делать исключительно под руководством опытных людей. На сегодня имеются в продаже аппараты, которые также могут работать на жидком топливе. Перед тем, как установить котел в бане показать подобного типа, его нужно обязательно специалисту.

Пиролизные котлы для бани

Принцип функционирования таких котлов состоит в работе камеры сгорания топлива. Начальный процесс горения осуществляется в первой камере с выделением газа, во второй камере происходит непосредственно синтез газа. Для того чтобы растопить подобное оборудование согласно схеме котла для бани, нужно пользоваться системой электрического розжига.

Преимущество пиролизных котлов заключается в том, что топливо практически полностью сгорает, также почти не остается сажи и золы. Один из недостатков таких колов - высокая цена. Нужно помнить, что пиролизные котлы требует только на хорошо высушенных дров.

Строительство котла для бани своими руками

В конструкции котла для бани нет нечего сложного или особенного. До начала работы нужно запастись материалами и специальными инструментами, а также изучить все чертежи котлов для бани. Сам процесс изготовления подобного включает аппарат в себя выбор материала, приваривание опор котла и монтаж экрана.

Выбор материала

Перед тем, как сделать котел в баню, стоит обязательно подготовить материал, который будет Сообщать в процессе работы. Опытные при изготовлении котельного оборудования обычно выбирают для его основания металлические бочки, что имеют объем порядка 200 литров. Для этого стоит использовать небольшим отрезком толстостенной трубы, диаметр которой составляет 51 сантиметр, а длина должна быть 70-100 сантиметров.

Такие котлы обычно обогревают объемом 12-15 метров кубических, что соответствует площади 3 на 3 квадратных метра. Для этого нужно запастись домашним сварочным аппаратом и подготовить «болгарку» со специальными кругами по металлу.Не забудьте посмотреть фото котлов для бани и видео о процессе строительства.

Приваривание опор для котла

В качестве корпуса для банного котла будет работать труба. Обеспечивает приварить земле 3 опоры, на 3-х уровнях, другими словами - 3 отрезка арматуры длиной 3 сантиметра и толщиной 14 миллиметров:

  1. Самый нижний уровень необходим для выполнения установки дна печи;
  2. Обычно высоту второго уровня зависимо от габаритов поддувальной дверцы, которую вы будете монтировать в печку;
  3. Высоту третьей опоры согласно чертежам котла в баню рассчитывают так: она примерно всегда должна находиться на расстоянии хотя бы 20 см от верха трубы.

Также понадобится металлический круг для дна печи, толщина которой будет не меньше 4 миллиметров. Крышка делается из металлического переходного круга с минимальной толщиной от 5 миллиметров и вырезанным отверстием для укрепления кольца дымовой трубы.

Разместите опоры под перегородки друг под другом. Вырежьте отверстие для короба, в котором будете монтировать поддувальные и печные дверки, боковые части трубы, а начинать стоит от самого дна.Толщина стены определяет глубину короба, который производит топку печи. Также внутри короба делается перегородка, которая нужна для разделения зольного и топочного отсеков самодельного котла для бани.

Экран котла для бани

Для начала вваривается короб, затем вставляется в корпус, верхняя крышка и колосник. Далее производя монтаж в помещении, производится таким способом, чтобы корпус, который проходит сквозь стену, вышел аккуратно в топочное помещение или на улицу. Далее установите дымовую трубу и на верхнюю крышку уложите камни.Весь котел обычно монтируют на фундамент, что изготовлен под печь.

После этого сделайте экран для банного котла. Экран делают по-разному и для этого используют кирпич. Можно сделать одну кирпичную стену или обложить котел кирпичом полностью. В нижней части кирпичной конструкции должно быть отверстие, предназначенное для конвекции воздуха.

Ознакомившись с нашим языком, вы узнали, как сделать котел для бани собственными руками.Такой вариант имеет много преимуществ перед строительством кирпичной печи в парную или покупкой готового котла. Первый способ вам гарантированно обеспечит хорошую экономию денежных средств и увлекательное время провождение. Соорудив самодельный котел, нужно подумать, что для качественного обогрева парилки понадобятся ещё и хорошие камни.

Как сделать котел в баню своими руками: чертеж, изготовление, установка, покраска

часто возникает вопрос, как самому сделать котел в баню своими руками? Проще всего приобрести специальную печь заводского изготовления, но такой вариант не всегда доступен по цене.А недорогие котлы не впечатляют качеством сборки и материалов.

Конструкция самодельного котла для парилки

Чертеж самодельного котла в баню

Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:

  • Любой самодельный котел в баню лишен водяной рубашки, воздух топки отдают тепло непосредственноу помещения.
  • Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
  • Внутренние каналы для дымовых газов отсутствуют, дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат - в месте поворота или соединения металл прогорает.
  • Загрузочная дверца в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.

Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы.Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление такой работы потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.

Котлы цилиндрической формы

Проще всего сделать котел для бани из труб с толстыми стенками (6–8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания.К ней приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его длины толщины стены бани.

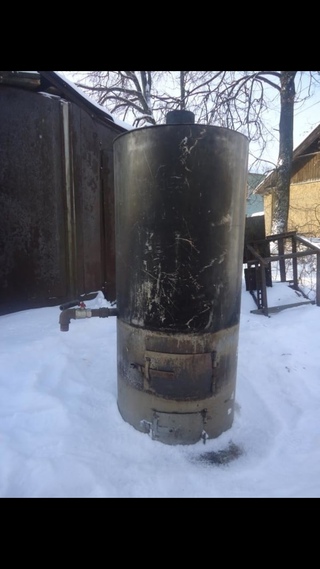

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу.Но чаще делают отверстие в дверце и в нее врезается патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

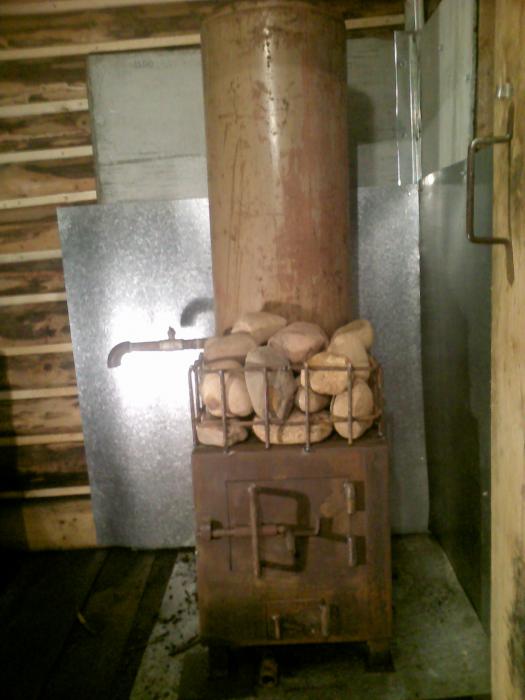

Самодельный котел для бани

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не долговечная, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м 3 , габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм.В данном случае топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

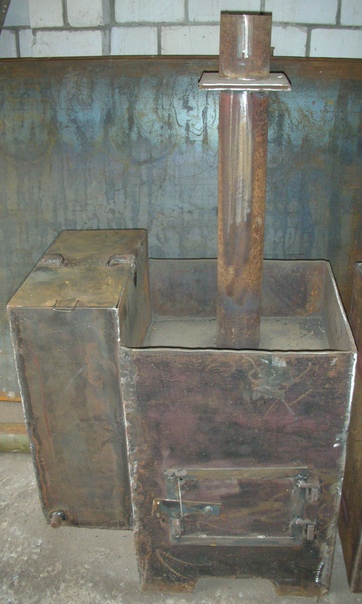

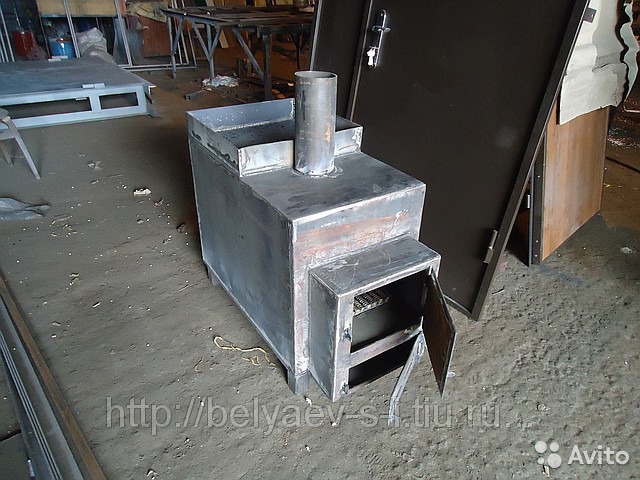

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

  • Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
  • Сварить корпус топки. Прорезать нижнюю часть отверстия для дверцы, а в крышке - для патрубка дымохода.Приварить патрубок как показано на рисунке, а также выносной для загрузки дров.
  • Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
  • Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
  • Прикрепить борта для устройства верхней каменки.Такая конструкция не является обязательной, часто ограждают сеткой пространство между ней и корпусом, доверху засыпают камнями.

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Рекомендации по установке

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна использовать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на его срок службы. Если же вы решили link на трубе бак для системы воды, то она должна быть поставлена ​​и уходить через кровлю. Начало с подшивки потолка, и до самого конца рекомендуется для дымохода типа двухслойные трубы «сэндвич».Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная как установить котел в баню представлена ​​на рисунке.

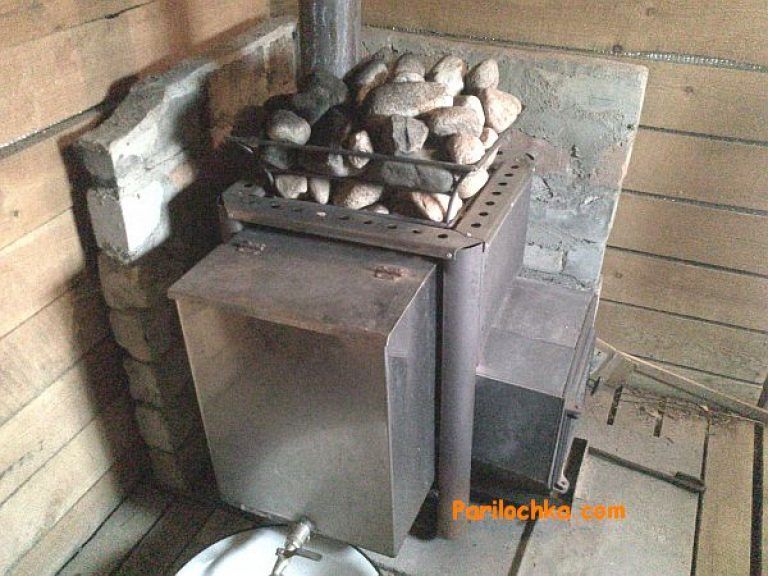

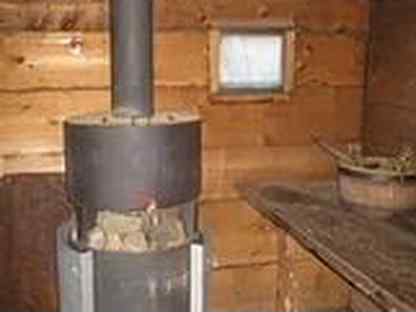

Установка котла

Агрегат нельзя ставить на полы, чтобы выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экрана из базальтовых материалов.Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелко. Температура горения дров - 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

Статья в тему: Как сварить печь для бани из труб

Заключение

Зная, как сделать котел в баню собственными силами, можно не только сэкономить средства, но и собрать печь, используя конкретно под свою парилку, рационально используя пространство помещения.В процессе работы самодельный котел можно модернизировать, например, прива снаружи топки нержавеющие трубы для заливки в них воды с цельюрить «поддать пару».

Котел для бани своими руками: чертежи, как сварить

Котел для бани своими руками обычно сваривают из листового металла, бочки или трубы большого диаметра. Простейшая конструкция выполнена в виде короба с дымоходом и каменкой. Если отопительный прибор укомплектовать теплообменником, можно подключить систему отопления с радиаторами для большого бани.

Виды и особенности банных котлов

В общих чертах котел для бани похож на обычный отопительный прибор, установленный внутри жилого помещения. При самодельном изготовлении конструкции напоминает буржуйку. Для бани сваривают котел с теплообменником, к которому подсоединяют систему отопления.

Основное отличие по конструкции зависит от типа топлива, на котором будет работать отопительный прибор в бане:

  1. Электрические котлы удобны из-за отсутствия дымохода.Нагрев осуществляется ТЭНами. Большая мощность нагревательных элементов требует подведение отдельной линии электропроводки.
  2. Газовые модели удобны для использования. Автоматическая регулировка горения поддерживает заданную температуру. Однако взрывоопасность газа не делает этот вид котла лучшим выбором для бани.
  3. Твердотопливные котлы - самые ходовые отопительные приборы для бани. Внутри топки можно сжечь все что горит.
  4. Жидкотопливные модели обычно работают на солярке.Котлы пожароопасные. Вдобавок едкий запах солярки не придаст комфорта внутри бани.
  5. Пиролизные котлы экономичны. В одной камере происходит тление дров, а само горение осуществляется во второй топке.

Из всех вариантов для бани идеален только твердотопливный отопительный прибор. Котел можно даже сварить самостоятельно из металла. Газовые модели неудобны в плане подключения из-за необходимости разрешительной документации. Пиролизные - это котлы длительного горения.Они должны постоянно работать, что выгодно только для жилого помещения.

На видео представлена ​​работа котла на твердом топливе:

Как сделать котел в баню

Собрать котел банный своими руками не составит труда при умении пользоваться болгаркой и сварочным аппаратом. Конструкцию сваривают по готовому чертежу или создают свою схему. Важно только знать, из каких узлов состоит отопительный прибор для бани.

Конструкция самодельных котлов

Самоделки отличаются формой, что зависит от материала изготовления (труба или листовая сталь).Конструкция отопительного прибора для бани состоит из следующих узлов:

  1. Камера сгорания. В топку загружают дрова, здесь же и происходит их сжигание.
  2. Дымоход. Труба соединена с топкой и выведена через крышу бани на улицу для отвода продуктов сгорания.
  3. Зольник. Камера размещена под топкой и разделена колосниками. Через щели в зольник просыпаются угли перегоревших дров. Еще эту камеру называют поддувало, так как через зольник поступает воздух в топку для поддержания горения.
  4. Каменка установлена ​​над топкой. Отсек выполнен в виде камеры, куда внутрь загружены камни.
  5. Бак для системы воды расположен выше каменки. Внутри проходит металлический дымоход. От него нагрев воды.

Теперь стоит рассмотреть нюансы конструкции. Котел делает слегка вытянутым, чтобы дверцы топки и зольника выходили в предбанник. Сам корпус через стенку входит в парную. Каменка не является обязательным узлом. Обогрев парилки может происходить от корпуса и кипящей в баке воды.

Совет! Каменка является неотъемлемым атрибутом бани. Приятно париться в парилке, в которой можно плеснуть водичкой на раскаленные камни.

При изготовлении котла экономить на каменке нежелательно.

Если баня большая и имеется много комнат, потребуется полноценная система отопления. Отопительный прибор оснащают еще одним узлом - теплообменником. Бак или змеевик началом в топке. К теплообменнику подключают трубопровод с радиаторами. Систему заполняют теплоносителем, чаще всего водой или антифризом.

Цилиндрический котел

Проще в изготовлении цилиндрический котел из-за меньшего количества сварных стыков. Материалом послужит бочка или труба диаметром минимум 50 см. Метал желательно подбирать толстый - около 6 мм. От этого зависит срок эксплуатации.

Для изготовления цилиндрической модели отрезают кусок трубы длиной 1 м. Торцы заваривают заглушкой. Там, где будет низ, приваривают 4 маленькие ножки. На высоте 5 см от днища в трубе прорезают болгаркой прямоугольное окошко зольника.Из вырезанного фрагмента металла делают дверцу, крепят возле поддувала к трубе петлями.

На 10 см выше зольника внутри трубы вваривают колосники. Их можно сделать съемными. К трубе приваривают пластины, а на них укладывают чугунные колосники. Выше на 10 см от колосников вырезают еще одно отверстие для топки. Дверцу аналогично фиксируют петлями.

Для каменки отрезают еще один кусок трубы. Длину рассчитывают индивидуально, чтобы торец вышел в парилку бани. Заготовку для каменки приваривают над топкой.Одновременно вваривают трубу дымохода. Торец каменки, выходящий в парилку, можно оборудовать дверцей. Выше каменки монтируют бак для воды.

Совет! Все контактирующие с водой узлы (бак и дымоход) лучше сделать из нержавейки.

Прямоугольный котел

Схема изготовления прямоугольного отопительного прибора для бани аналогична цилиндрической конструкции. Отличием является только то, что труба образует готовый корпус, где остается только вырезать топку и зольник.Корпус прямоугольной конструкции придется сварить из отдельных кусков листовой стали.

Еще одним важным моментом является устойчивость цилиндра к деформации при нагреве. Чтобы стенки корпуса оставались ровными, внутри корпуса со стороны топки приваривают ребра жесткости.

На видео показан пример изготовления котла:

Котел в баню своими руками: чертежи

Газовый и твердотопливный котел можно изготовить по одному чертежу.Узлы практически одинаковы, но есть нюансы. В газовом котле вместо колосника ставят горелки. Топку уменьшают, а за счет нее увеличивают размер каменки. Зольник тоже не нужен, но маленькое поддувало делают для подачи воздуха в камеру сгорания.

Внимание! Конструкцию газового котла для бани проектируют так, чтобы автоматика и все подключения к горелке располагались в предбаннике. Узел управления закрывают защитным кожухом.

Чертеж котла на солярке для бани похож на газовый аналог.Отличием является установка другого типа горелки.

Инструменты и материалы

При изготовлении котла не обойтись без следующих инструментов:

  • аппарат для электро- или газосварки;
  • болгарка с отрезными дисками по металлу;
  • молоток, зубило, пассатижи.

Из материалов нужен металл для котла (труба, бочка или листовая сталь). Еще понадобится кран для бака с водой и петли, чтобы навесить дверцы. Расходные материалы для сварочных работ зависят от типа аппарата (электроды, карбид, кислород, проволока).

Правила установки котла

Еще до начала приготовления котла в бане подготавливают для него место. Из-за большого веса металлической конструкции предусматривают фундамент из бетона или кирпича. Отверстие в потолке и крыше бани прорезают строго над выходом дымохода из котла, чтобы избежать поворотов. Колена быстрее забиваются сажей, плохая тяга.

Совет! Проход дымохода через перекрытие бани лучше сделать из двухслойной «сэндвич» трубы.

Из-за теплоизоляции внутреннего канала наружный корпус не нагревается.Дымоход безопасен даже при прикосновении к горючим материалам кровли бани.

Как сварить котел для бани своими руками

К изготовлению котла стоит приступать, когда рукой есть чертеж, инструмент и все материалы. Тематическое видео поможет быстрее разобраться с очередностью работ:

Подготовка расходных материалов

К расходным материалам круги для болгарки. Резать придется много.Причем понадобятся не только отрезные, и шлифовальные диски. Нужны расходные материалы для сварочных работ. Толстый металл котла лучше сваривать электросваркой. Понадобятся электроды диаметром 3-4 мм. Тонкостенную бочку лучше варить газосваркой. Здесь уже нужен карбид и баллон с кислородом. Чтобы заварить шов газосваркой, потребуется металлическая проволока диаметром 2-3 мм. Вместо карбида можно использовать баллон с закаченным ацетиленом.

Сварка опор конструкции

Более надежный и функциональный котел для бани изготавливают из трубы, выступающей в роли корпуса.Внутри из кусков толстой арматуры длиной по 30 мм приваривают 3 опоры на разном уровне. Располагаются элементы параллельно другу и земле. На нижнем опоре будет установлена ​​печь. Высоту среднего элемента рассчитывают с учетом конструкции дверцы зольной камеры. Третья опора приваривается на расстоянии 200 мм от верхнего края корпуса котла. Днище и крышку корпуса вырезают из стали толщиной 5-6 мм.

Для колосника из металла толщиной 10 мм вырезают круг. Заготовка должна войти внутрь корпуса котла.В кругу прорезают продольные прорези. В нижней части корпуса вырезают окно для короба. В внутреннее отверстие закрывают дверцей.

Из металла сваривают сам короб. Внутри ставят перегородку, разделяющую топку и поддувало. Важно учесть, что уровень перегородки с колосником, стоящим внутри котла, должен совпадать.

Сварка теплообменника

Если в большом бане оборудована система отопления, самодельный котел оснащают еще одним узлом - теплообменником.В заводском изготовлении деталь часто представляет собой змеевик из медной трубы. Выбор металла не случаен. Медь устойчива к коррозии и быстро отдает тепло от огня теплоносителю. В домашних условиях медный теплообменник сварить сложно. Потребуются навыки и специальное сварочное оборудование. Для самодельного котла допускается использовать трубы и листовую сталь толщиной более 1 мм.

По конструкции теплообменник. От площади узла зависит скорость системы теплоносителя в системе.Другими словами, размер теплообменника определяет мощность, эффективность котла.

Площадь страницы можно увеличить за счет размера теплообменника. Однако для большого узла придется расширить топку котла, что не является лучшим решением для отопительного прибора бани.

Увеличить площадь страницы можно свариванием трубчатого теплообменника. Недостатком конструкции является сложность изготовления. Понадобится сверлить на станке или прорезать газосваркой много отверстий в трубе для вертикальных стоек.Вдобавок увеличивается количество сварочных стыков.

Плоский теплообменник варят из листовой стали в форме буквы «П». Цельные имеют меньшую площадь, но проще сделать. Чтобы найти золотую середину, сваривают комбинированный теплообменник. Боковые стенки узла состоят из плоских баков, а между собой сверху они соединены трубками. За счет верхней перемычки

Иногда плоский теплообменник изготавливают из одного бака и устанавливают его в верхней части топки.Идея плохая. Возле дымохода собирается много сажи. Теплообменник облипает, требует частой очистки. Вдобавок прямое попадание огня быстрее сжигает стенки бака.

Стенки П-образного комбинированного теплообменника по бокам топки. Верхняя перемычка из труб имеет зазоры, сквозь которые дым с сажей свободнее направляются к дымоходу.

При установке теплообменника в корпусе котла прорезают два отверстия. Через них выводят патрубки, к которому будет подключена система отопления бани.

Сборка конструкции

Когда все узлы котла сварены, осталось их собрать в единую конструкцию. Сначала в корпус вваривают короб. Топку выводят в предбанник или на улицу. Второй вариант хуже, так как загрузить дрова по морозу не комфортно.

Если предусмотрен теплообменник, узел вставляют внутрь топки. На крышке корпуса прорезают отверстие, вваривают дымоходную трубу. Следующим этапом идет монтаж бака для воды.

Монтажные работы

Под котел в бане залива фундамент.Сначала выкапывают углубление, насыпают из песка и щебня подушку толщиной 15 см. Сверху заливают бетонную стяжку толщиной 10 см. Стены вокруг котла обкладывают кирпичом или обшивают металлом с подкладкой асбеста.

После застывания фундамента в бане котел ставят на свое место. Дымоход выводят через подготовленное в потолке отверстие. Каменку загружают камнями, к патрубкам теплообменника подключают систему отопления.

Заключение

Котел для бани своими руками требует много трудозатрат, но изготовить его намного дешевле.Заводские отопительные приборы дорогие и не всегда из качественной стали.

Отправить комментарий

самодельные, чугунные, дровяные, газовые и другие варианты

Содержание статьи:

В любой бане обязательно должен быть котел или печь. Они используются для системы воды и высокой температуры в парилке. Существует множество разновидностей банных котлов, отличия которых нужно понимать для правильного выбора. Также можно самостоятельно изготовить котел в баню.

Отличие котла от печи

Котел отличается от печи большей функциональностью

В топке банной печи прогорает топливо, в результате чего образуются золы, летучие вещества и тепловая энергия. Тело конструкции нагревает предметы и контактные поверхности. Они в свою очередь за счет конвекции обогревают помещение. Котел имеет иной принцип действия. В камере также сгорает топливо и образует энергию.

К преимуществам котла относят:

  • Отсутствие «мертвых зон».Процесс становится прогнозируемым и управляемым.
  • Можно устанавливать одно- и многоконтурные котлы. Нагрев воды, поддержка работы теплого пола.
  • Существуют приборы с автоматизированным управлением. Это облегчает эксплуатацию.
  • Более продуманная конструкция и высокий функционал делают котлы более привлекательными для установки в бане. Также они имеют более высокий КПД и отличаются экономичностью по используемому топливу.
  • Установить самостоятельно котел проще, чем полноценную кирпичную печь.
  • Может обогревать большие помещения.

Для полноценного бани с отделениями лучше выбрать котел для обогрева.

Разновидности котлов

Твердотопливный котел

Котел для бани - это устройство, которое выполняет 3 основные функции: доведение камней до раскаленного состояния, нагрев воды и обогрев помещения.

Котлы можно разделить на несколько групп по типу используемого топлива:

  • Твердотопливные.В качестве сырья используется уголь, дрова, торф. Такие устройства долго сохраняют тепло и не требуют подключения к дополнительному источнику питания. Эксплуатация обходится довольно дорого, поэтому их лучше ставить только для подогрева воды в обмывочной. Не может работать в автоматическом режиме, выделяется пыль от угля в процессе работы. Требует регулярной чистки.
  • Электрические. Работают от электросети и предоставят собой обычный бойлер для воды. Монтаж стоит недорого, но таким оборудованием его назвать нельзя из-за трат электричества.Используются редко из-за необходимости трехфазной сети с повышенной мощностью. К положительным сторонам электрокотла относят экологичность, чистоту в помещении и возможность работы в автоматическом режиме. Подходит для установки в небольшой бане в качестве дополнительного источника горячей воды.
  • Газовые. В роли топлива выступает газ. Один из самых эффективных и выгодных видов отопительных приборов. Отличается компактностью конструкции, простотой в эксплуатации и многофункциональностью.Пользователю не нужно постоянно приобретать топливо. Не выделяет запаха или гари. Взрывоопасен, своими руками такие приборы собирать запрещено поэтому. Бывают одноконтурные для маленьких бань, двухконтурные для системы отопления и отопления предбанника и трехконтурные для обогрева бассейна (если он имеется).
  • Изделия, работающие от жидкого топлива. Это может быть керосин, дизель, солярка. К преимуществам относят автоматизацию работы, безопасную и быструю эксплуатацию, выделение малого количества гари.Не требуется разрешение на установку. Основные недостатки - сильный запах при сжигании сырья, пожароопасность солярки, необходимость соблюдения требований монтажа всей части оборудования.
Газовый
На жидком топливе
Электрический

Также классификация производится и по материалу, из которого выполнен котел.Модели из чугуна не используются, так как их запрещено устанавливать в парилке. Наиболее популярными материалами для котла в парилку являются:

  • железо;
  • кирпич;
  • железо, обложенное кирпичом.

Современная технология размеры котлов значительно уменьшились. Миниатюрный нагреватель можно поместить даже в небольшую по площади баню.

Критерии выбора

Мощность котла выбирают в зависимости от площади помещения

В продаже представлен большой выбор котлов для бани.Новичку сложно разобраться в особенностях и отличиях каждого вида. Необходимо использовать следующие критерии:

  • Площадь обогрева. Чем она больше, тем более мощный котел потребуется. Для бань значение мощности равно 1,27. Это значит, что для обогрева комнаты с площадью 30 кв.м. и высотой потолков до 2,3 м каждый час будет требоваться 3,8 кВт энергии. При отсутствии качественной теплоизоляции показатель этот увеличивается, так как будут тепловые потери. При наличии водонагревателя значение также увеличится.
  • Выбор оптимального вида топлива. В случае дровяной бани нужно заранее предусмотреть место, где будет храниться древесина. Должны учитываться и затраты на сырье.
  • Материал. Чаще всего котлы делают из разных видов стали. Водонагревательный бак выбирают из нержавейки для длительной эксплуатации. Чугунные котлы в бане не используются.
  • Конструкция изделия. Здесь рассматривается наличие выносной топки, возможность регулировки тяги.
  • Габариты.
  • Возможность рациональной укладки камней.Если устанавливается котел для сауны на дровах, важно предусмотреть место для размещения каменной укладки. От камней поступает пар в парилку при обрызгивании водой. При создании такого места важно учесть несколько факторов. Чем больше объем кладки, тем интенсивнее работает котел и дольше сохраняет тепло. При этом на обогрев тратится больше времени. Второй фактор - место корзины в обвязке котла. Нужно, чтобы камни грелись в полном и полном объеме тепло.

Рынок предлагает модели под каждый конкретный случай.Также есть возможность банные котлы на заказ сделать заявленные покупателем требования.

Правила монтажа

Для установки котла нужно подготовить прочный фундамент

После подбора и покупки оптимальной модели можно переходить к установке отопительного устройства в помещение. Это можно сделать с помощью профессионалов либо самостоятельно. При работе нужно соблюдать следующие правила:

  • Если вес агрегата превышает 400 кг, обязательно фундаментное основание.Также оно потребуется, если в конструкции пола лежат лаги сечением менее 150 × 50 мм и доски толщиной до 40 мм. Если не сделать фундамент, пол не выдержит оборудование.
  • Необходимо сделать огнестойкую поверхность, на которую будет установлен котел. В качестве материала может выступать металлический лист, уложенный на слой минваты, или керамическая плитка.
  • При установке сварочного аппарата. Такие работы должны производиться с соблюдением техники безопасности.Мастер должен иметь квалификацию, чтобы заниматься сваркой. Также нужны индивидуальные средства защиты. Сварочный аппарат подключается к отдельной линии электросети, так как он имеет большую мощность.
  • Соблюдение требований ГОСТ и СНиП по расстоянию от котла до поверхностей пола, потолка и стен.
  • Все отводящие дымовые элементы необходимо упаковать в теплоизолирующие гильзы. Особенно внимательно нужно отнестись к отработке мест стыка.

Установить котел может два человека с достаточной квалификацией.Одному поставить сложно устройство, так как оно имеет большой вес.

Создание своими руками

Схема твердотопливного котла

При наличии навыков и умений можно самостоятельно сделать котел.

Сначала необходимо выбрать тип топлива. Самостоятельно изготавливать электрические и газовые изделия не рекомендуется, так как возрастает риск аварийной ситуации. К тому же газовый котел должна проверять соответствующую службу на безопасность и правильность работы.Все эти действия требуют больших финансовых вложений, поэтому лучше покупать готовый прибор либо собирать твердотопливную установку.

Банный котел состоит из следующих частей:

  • Топка. В этой части происходит процесс сгорания.
  • Дымоход. Служит для отвода продуктов горения из помещения.
  • Зольник. Является накопления золы и выполняет функцию поддувала.
  • Каменка. Это основная часть, состоящая из металлического ящика с камнями.При контакте с водой камни отдают пар в помещение.
  • Бак с горячей водой.

Железный котел имеет несложную конструкцию. Перед началом работы изучить чертежи и приобрести необходимое оборудование.

За основу можно взять толстостенные металлические трубы диаметром 50 см и длиной 70-100 см. Полученный прибор сможет обогреть площадь 9 кв.м.

Во время создания котла для бани своими руками мастеру потребуется следующие инструменты:

  • сварочный аппарат;
  • болгарка и круги по металлу.

После подготовки материалов можно переходить к работе.

Сварка конструкции

Самодельный котел для бани

Алгоритм сварки котла в баню своими руками:

  1. Корпус устройства состоит из трубы. В ней нужно сделать три параллельных земле опоры на разных уровнях. Для этого нужно взять куски арматуры длиной 3 см и диаметром 1,4 см. Первый уровень - для установки прибора, второй для дверки поддувала, третий - на расстоянии 20 см от верхней части.
  2. Для дна подойдет круг с диаметром трубы, вырезанный из стали. Толщина 5 мм минимум. Меньше брать нельзя, иначе дно не выдержит нагрузку.
  3. Создание колосника для подачи кислорода. Его делают из металлического круга с максимально допустимой толщиной с прорезями.
  4. Крышка, выступающая в роли опоры для камней, вырезается также из стального листа толщиной 5 мм. В середине нужно сделать отверстие для трубы дымохода.
  5. Создание отверстия в нижней части трубы для короба, которое закрывается дверцей.Глубина короба определяется толщиной стенок.
  6. Создание короба. Внутри должна располагаться перегородка для топочной и зольной камер. Уровень перегородки такой же, как у колосника.

Далее можно приступать к финальной сборке агрегата.

Итоговая сборка конструкции

Процесс состоит из нескольких этапов:

  1. Приваривание короба. В случае работы внутри помещения он должен выходить в топочное отделение или на улицу.
  2. Установка дымохода в отверстие на крышке в горизонтальном положении.
  3. Постройка фундамента. Для него подходит железная плита или бетонная стяжка толщиной 10 см. Стяжку необходимо заливать на подушку из щебня в 15 см.
  4. Установка конструкции на основание. Укладывание камней на крышку.

Все детали нужно сварить друг с другом. Далее делается кирпичный тепловой экран. Для этого котел можно обложить целиком кирпичом либо сделать небольшую стену. В нижней части для циркуляции воздуха необходимо проделать отверстия.

После окончания работ нужно осмотреть банный котел и протестировать систему.

Котел для бани своими руками

Одним из важных атрибутов бани является котел. Современные котлы работают на разных источниках топлива, что определяет не только качество работы, но и стоимость самого аппарата, так и его обслуживания. Изготовить такое устройство или, по крайней мере, установить его можно самостоятельно, тем самым вы значительно сэкономите. В данной статье мы поговорим о том, как это сделать из трубы (металла), рассмотрим варианты установки, а также предоставим схемы, чертежи, фото и видео инструкции.

Виды котлов

Котел твердотопливный

В зависимости от вида применяемого топлива все известные конструкции котлов (металлических) для бань подразделяются в следующие время на классы:

  • газовые агрегаты;
  • электрический;
  • работающие на твёрдом топливе;
  • пиролизные;
  • работающие на жидком (дизельном) топливе.

Изготовление газового котла, являющимся самым экономичным из всех перечисленных, представляется возможным лишь в том случае, когда к вам на участок уже подведён газ.

Особенностью таких аппаратов является то, что во время работы они почти совсем не выделяют запаха или гари и не требуют подготовки запасов топлива на весь год.

Бесспорным достоинством устройств электрического типа является отсутствие каких-либо вредных отходов и возможность обходиться без вентиляционных систем. Такие котлы также снимают заботу о наличии долгосрочных запасов топлива; но при таком выборе следует забывать о постоянном росте стоимости потребляемой ими электроэнергии.

Изготовление котла

Котлы на твёрдом топливе способны долгое время поддерживать как сам процесс горения. В отличие от своих газовых и электрических цепей собратьев, они не могут работать непрерывно и нуждаются в регулярной загрузке новых партий топлива.

Пиролизные и жидкотопливные котлы выполняются, как правило, по сложным технологическим схемам и вряд ли могут быть реализованы в обычных бытовых условиях. Для самостоятельного изготовления подходят лишь первые три из рассмотренных нами видов отопительных конструкций.Предлагаем вашему рассмотрению наиболее распространенный сегодня вариант твёрдотопливного устройства, работающего на обычных дровах.

Конструкция

Схема котла для бани Для начала вам следует запастись всем для сборки такого оборудования и инструмента. Из инструмента вам потребуется сварочный аппарат и «болгарка», а в качестве исходной заготовки вы можете использовать металлическую бочку объемом 200 литров (горизонтальное исполнение). Для обустройства котла вертикального типа вам придётся подобрать отрезок толстостенной трубы диаметром около 50 см и порядка полутора метров.Изготовленный из такого материала способен обогреть помещение с площадью до квадратных метров.

Рассмотрим этот вариант более подробно.

Вся труба разбивается на отдельные части, каждая из которых представляет собой специальный функциональный узел, используемый по своему назначению. Самая нижняя и расположенная над ней часть пространства используются под топку и камену. Они требуемый режим работы котла и условия для его нормального функционирования.Система используется в качестве системы самой настоящей системы заготовки, которая используется в качестве системы регистрации в верху (над каменкой и истопником).

Самые нижние отделения трубы (поддувало, топка и каменка) оснащаются перегородками, которые навешиваются специальными решётками - колосники, свободно продаются в магазинах печного литья. Отделение каменки заполняется небольшими камнями овальной формы, структура которых позволяет «долго держать» тепло.

В вертикальной печи отделение, служащее ёмкостью для горячей воды обустраивается над каменкой.Для этого прямо над ней монтируется еще одна перегородка, являющаяся дном этого отделения.

В этой перегородке должно быть предусмотрено специальное отверстие под трубу дымохода, смещённое ближе к задней стенке котла. Сверху это отделение имеет перегородку с отверстием под дымоход, которая закрывает лишь часть бака. Оставшаяся незакрытой частью перегородки отверстием для заливки воды и снабжается специальной крышкой.

Установка

Защита стен, потолка

Установку котла следует начинать с подготовки фундамента; при этом мощность последнего будет зависеть о том, планируете ли вы обкладывать его кирпичом или нет.Такая обкладка потребуется вам лишь в том случае, если вы привыкли париться в несколько «заходов» и желаете, чтобы тепло держалось в парилке по возможности дольше.

Фундамент под котёл изготавливается из огнеупорного кирпича, который укладывается на заранее подготовленную площадку в два ряда и заливается затем готовой бетонной смесью. Размеры площадки под фундамент и его от стен парилки также зависят от того, собираетесь ли вы делать кирпичную обкладку.

Для безопасной эксплуатации установленного в парилке металлического котел стены в районе его размещение должны закрываться слоем огнеупорного материала ( «Изовер», например).Места прокладки трубы дымохода через деревянные элементы конструкции бани должны быть защищены при помощи специального огнеупорного материала (асбеста).

Видео

В следующем видеоматериале вы пример печи для бани с водонагревательным котлом:

Фото

Схема котла

Самодельный котел для бани

Делим трубу на три части

Котел для бани своими руками

Любители загородного отдыха предпочитают построить баню самостоятельно.Выбирая способ отопления, задумываются над выбором: выложить в бане печь или поставить котёл? Принцип действия печи и котла практически одинаковый, но самостоятельно соорудить котёл - быстрее и легче, чем возвести настоящую кирпичную печь. Да и по стоимости кладка печи обойдётся в несколько раз дороже. А для изготовления банного котла чаще всего используют листовой металл, поэтому вам потребуются навыки выполнения сварочных работ.

Устройство котла для бани

Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими основными элементами конструкции устройства: топочное отделение, каменка и бак для системы воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются закрытые устройства открытого типа, а для сауны (где влажность не больше 15%) чаще используют закрытые устройства сообщенного сообщения.

Характерный признак банных котлов - расположение топочного отделения чуть дальше от основного корпуса.Такая конструкция позволяет подавать топливо из другой с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке.
Каменку - ёмкость с крупными камнями - проектируют в разных частях корпуса.

Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 о С, а для русской бани - в интервале 55–65 о С при температуре до 60%.Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением потоков воздуха

Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. главная задача печи в сауне - максимально быстро разогреть воздух в парилке, каменка идет открытым сверху, температура камней не выше 250 о С за счёт их интенсивного охлаждения.

Каменка для парной бани в задней верхней части печи, изображения в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве 500 о С, что позволяет получить на выходе «сухой» пар с температурой 140–150 о С.

Как происходит нагрев, и куда выходит пар в каждом отдельном котле - на примере разных устройств с закрытой каменкой и открытой

Конструкций самодельных котлов для парилки - великое множество, и изготавливаются они из различных материалов.Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

Фотогалерея: котлы своими руками для сауны и бани

Установка котла в углу экономит пространство помещения
Удачный вариант оформления и защиты стены вокруг котла природным камнем
Котёл с открытой каменкой используется в сауне, так как даёт больше жара
Котёл с большим водогрейным баком удобно использовать в загородной бане, где нет центрального водоснабжения

Подготовка к изготовлению банного котла

Перед началом работ по сборке проверьте: какие материалы и инструменты у вас есть в наличии, чтобы осталось только закупить недостающее.

Определитесь: на каком топливе котёл будет, где вы его поставите, высчитайте размер котла, исходя из площади бани, и прочие моменты. Затем сделайте эскизный проект (т. Е. Как котёл выглядит внешне и где внутри бани), нарисуйте эскизы каждой детали, а потом создайте подробный чертёж с точными размерами.

Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

Составить проект и разработ чертёж удобнее самому.Но можно найти все эти данные в интернете: тогда потребуется тщательная привязка размеров котла к площади парилки.

Выбор материала

Для изготовления банных котлов чаще используют стальные листы толщиной 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Можно, конечно, использовать даже металлическую бочку, но такое изделие не будет долговечным - металл имеет недостаточную толщину стенок.

Горизонтальный банный котёл из трубы

Горизонтально расположенный котёл специалисты-печники отметили полезную работу по отсечке воздухом корпуса, а, как следствие, и более высокого эффективного действия устройства.

Самый простой и быстрый способ сборки горизонтального котла - изготовление его из труб

Горизонтальный котёл имеет ряд преимуществ перед вертикальным:

  • форма печки позволяет легко загружать дрова в топку и размещать их по колосниковой решётке;
  • невысокое расположение каменки;
  • размещение тонким слоем равномерное равномерное сгорание;
  • Материал
  • применяемый для изготовления труб, прочный и отлично сваривается, применяемый используется для сварки.Продольный шов на трубе не опасен - он по прочности в несколько раз выше основной стенки.

Для сборки такого котла кроме трубы потребуются стальные листы. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинный подойдут для котла с закрытой каменкой. Толщина стенки стандартных труб 8–12 мм, но лучше выбирайте со стенкой 8 мм.

Для передней и задней части котла потребистая листовая сталь марки ст.3 - ст.20 толщиной 6–8 мм. Поддон для сбора золы выполняется из листового металла толщиной 1,5–2,0 мм с высотой стенки 15–25 мм.Располагается он в проёме поддувала.

Колосники применяют цельнолитые или раздельные. Цельнолитая колосниковая решётка из чугуна продаётся в строительных магазинах. А раздельную можно сварить самостоятельно из арматуры. Для крепления решётки вдоль стенок котла привариваются из уголка, размер которого определяется высотой размещения колосника.

Котёл из листовой стали

Для него используют стальные листы толщиной 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не должен быть меньше объёма каменки. На практике использования соотношения, когда объём топки на 30–50% больше. Подходящее месторасположение ёмкости для камней - в зоне повышенной температуры - вверху у задней стенки печи. Здесь также происходит охлаждение продуктов горения, поэтому процесс перегорания металла замедляется.

Эскиз из листовой стали в трёх проекциях и с точными размерами помогает сориентироваться в выборе и рассмотреть детали конструкции

Удерживать температуру стенок котла в пределах 60 о С невозможно: перегрев неизбежен.Из-за высоких температур происходит интенсивное ультрафиолетовое излучение, не добавляющее приятных ощущений в парилке. Чтобы уберечь стены металлического банного котла от перегрева и увеличить срок его службы, в работе применяют два метода теплозащиты:

  • футеровка банного котла;
  • обкладка кирпичом снаружи.

Футеровка - изолирование стен печи изнутри кирпичной кладкой. Топку обкладывают огнеупорным кирпичом (шамотный раствор используется только для скрепления кирпичей), а между металлом и кладкой надо оставить зазор, чтобы футеровка не треснула при нагревании. Зазор уплотняют базальтовой ватой. При выставлении кирпичей на ребро толщина футеровки составит 6 см, а если удастся приобрети тонкий кирпич в 3 см - тогда вдвое меньше.

Планировать футеровку нужно заранее, учитывая размеры топки при составлении проекта. Недостаток варианта - значительная температура дымовых газов. Отбор тепла на каменке недостаточен, поэтому на дымовой трубе устанавливают водогрейный бак. Дополнительно монтируют отопительный щиток с лабиринтным дымоходом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 о С, что считается безопасным в пожарном отношении.

Футеровка топочного отсека не только как мера пожаробезопасности, но и для долговечности конструкции

Обкладка кирпичом снаружи - это сооружение саркофага вокруг котла. Кладут красный отделочный кирпич на стандартный раствор, оставляя зазор между металлом и кирпичной кладкой. Недостаток метода - перегрев металла котла с быстрым его перегоранием. Можно применить жаростойкий металл, но он стоит дорого и требует навыков при сварке; или использовать конструкционную сталь увеличенной толщины.

Саркофаг из кирпича для банного котла помогает надолго задержать тепло и уберегает людей от ожогов при случайном прикосновении к нему в парилке

Инструменты для сборки банного котла

В процессе изготовления котла и вырезания составных деталей пользуйтесь специальными инструментами:

  • разрезное оборудование или керосинорез - для разделки листового и профильного металла на черновые заготовки;
  • ручная шлифмашина (болгарка) - для доводки размеров деталей, зачистки газовых резов, удаления острых кромок, изготовления технологических фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
  • абразивные круги для шлифмашины;
  • сварочный аппарат - для сборки устройства;
  • электроды для сварки - подбираются в зависимости от толщины деталей и марки материала;
  • мерительный инструмент - для контроля размеров.

Применяется и слесарный инструмент: напильники, молотки и прочее. Для фиксации деталей при сборке применяют струбцины; для покраски котла - жаростойкую краску и малярную кисть; для футеровки или наружной обкладки запаситесь инструментом каменщика.

Изготовление своими руками других видов котлов

Котлы для саун и бань различаются внутренним способом (по количеству и расположению отсеков), действиями (простое горение дожиг пиролизных газов) и по используемому топливу - их несколько видов:

  • газовые котлы;
  • электрический;
  • на твёрдом топливе;
  • на жидком топливе.

Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.

Электрические котлы

Основной элемент электрического котла - теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь использованием расхода энергии в 1 киловатт на 10 м 2 площади парилки.

ТЭН для котла подбирают, исходя из его показателей: напряжение и напряжение, чтобы правильно рассчитать обогрев всей площади бани

Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт.Технология изготовления следующей:

  • перед началом отделочных работ выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
  • для нижнего основания использовать полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
  • нагревателя устанавливает корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.

Сооружение на этом закончено. Остаётся смонтировать нагревание нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключенным по отдельной цепи.

Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них - листы оцинкованной стали 0,5–0,7 мм. Преимуществами такой конструкции являются:

  • простота монтажа;
  • низкие затраты;
  • отсутствие необходимости установки дымохода;
  • возможность дежурного устройства для поддержания положительной температуры при длительно отсутствии хозяев.
Фотогалерея: варианты исполнения электрического котла своими руками
Принцип устройства вертикальной каменки для бани с использованием теплоэлектронагревателя
Каменка открытого типа с электронагревателем быстро прогревает парилку, работает без запаха и сажи
Каменка электрическая для сауны в целях безопасности ограждена деревянным заборчиком
Каменка электрическая открытого типа лучше подходит для парилки с малой влажностью.

Газовые котлы

Газовое оборудование является повышенной опасности, и браться за его изготовление своими руками не рекомендуется, если нет опыта в работе с газом. Но некоторые всё же берутся, так как устройство газового котла довольно простое.

Газовый котёл устанавливают в помещении, где есть подключение к проводке от центральной газовой магистрали с постоянным доступом

Газовый котёл снабжён крышкой: ей можно пользоваться в открытом режиме для сауны, так и в закрытом - для парной бани. Технология изготовления почти не отличается от представленных твердотопливных котлов, только его подключение производится напрямую к газовой трубе.

Помещения для газовых отопительных котлов снабжают двойным вытяжным насосом: с принудительной вентиляцией и естественной. Эксплуатация газового оборудования дешевле, чем электрический котлов того же назначения.

Один из вариантов изготовления банного котла своими руками

Наверное, невозможно найти два одинаковых самодельных котла для бани: любой мастер по ходу изготовления обязательно вносит в конструкцию изменения и усовершенствования на основе полёта своей фантазии и возможности эксплуатации системы в будущем.И это интересно само по себе. Да и полученный опыт не помешает в дальнейшем полученный.

Оцените статью: Поделитесь с друзьями!

из металла, с баком для воды, как правильно установить + чертежи

Строительство бани - это довольно затратный процесс.Если приобретать все оборудование в магазине, то парилка может обойтись в значительную сумму. Поэтому народные умельцы и просто люди, желающие видеть на приусадебном участке это строение, стремятся обустраивать парилку своими руками. Не в последнюю очередь это касается и отопительных приборов.

Что лучше: взять готовый котел в баню или смастерить его собственноручно? Чтобы решить эту дилемму, нужно рассмотреть все плюсы и минусы собственноручного изготовления и обозначить возможные сложности, которые могут возникнуть при его производстве.Нужно сразу сказать, что газовый котел для бани лучше не пытаться делать самостоятельно.

Во-первых, самопальный агрегат может взлететь на воздух, прихватив с собой и баню.

Во-вторых, эксплуатация подобного оборудования строжайшим образом запрещена техникой безопасности.

В то же время котел для бани на дровах можно сделать и самому, если есть все необходимое оборудование, а руки растут из правильного места. Котлы для бани на дровах можно сделать из металлической бочки с толстыми стенками, трубами или листов стали.Дефицита в них не наблюдается ни в одном подсобном хозяйстве.

Содержание статьи

Основные составные части банного котла

Любая печь, в том числе банные котлы, включают следующие элементы:

  • Топка, в которой происходит процесс горения дров, угля и других видов топлива. Она изготавливается из толстого металла. Это обусловлено тем, что топка имеет такую ​​высокую тепловую нагрузку, металл недостаточной толщины быстро прогорит, а самодельный котел для баниет в негодность.Дровяной котел для бани, а именно топка, должен быть оснащен колосниками. Через них зола от сгоревшего топлива просыпается в зольник. Толщина металла, из которого они изготавливаются, должна быть не меньше 0,5 сантиметра.
  • Дымоход, по которому происходит отвод дыма. Решая, как сделать котел для бань, нужно как следует разобраться с принципом работы дымоходной системы и тщательно рассчитать ее размеры. Малейшая приставка дымохода может привести к недостаточной эффективности печи (тепло будет уходить в трубу) или неспособности справляться с отводом продуктов горения.Дымоход должен быть снабжен задвижкой, с помощью которой регулируется уровень тяги. В зимний период времени плотно закрытая задвижка в степени сохранения тепла в помещении. Труба дымохода может проходить через каменку или быть частью теплообменной системы.
  • Зольник, предназначенный для скапливания золы. Этот элемент расположен под топкой. Помимо своей основной функции, он отвечает за подвод воздуха, который является составным компонентом процесса горения.Мастеря котел для бани своими руками из труб, следует тщательно рассчитать размеры зольника. Он должен быть способен вмещать в себя достаточное количество продуктов горения, чтобы его можно было чистить раз в день.
  • Каменка, перераспределяющая и отводящая тепловую энергию. Она представляет собой встроенную или навесную емкость, в которой уложены камни. Ее объем зависит от размеров котла и парилки. Маленькая каменка не сможет прогреть помещение, большая будет нагреваться слишком долго.За это время котлы для воды успевают закипать, что становится причиной заполнения помещения водяным паром. При этом в парилке станет некомфортно. Размер каменки и водяного бака не должны отличаться. Можно сделать котел без каменки, но это не совсем удобно. Нагрев помещения будет осуществляться только от стенок котла. Кроме того, не получится «поддать парку».
  • Бак для воды, являющийся частью теплообменной системы. Чугунные котлы для бани с баком для воды - это наиболее распространенное решение.

После того, как основные составные части устройства, дающего тепло, обозначены, следует перейти к главному вопросу: как сделать котлы для бани из подручных материалов?

Какие материалы и инструменты потребуются для изготовления котла

Котлы для парилки в русской баню создаются с использованием следующих инструментов:

  • сварочного аппарата;
  • болгарки, с отрезным кругом, предназначенным для работы с металлом.

О том, как изготавливаются самодельные котлы для бани из трубы или бочки, поговорим немного позже. Для начала следует рассказать о наиболее распространенном варианте из листового металла. Помимо него понадобятся:

  • небольшие отрезки арматуры и швеллеров - они нужны для внутренних перегородок;
  • толстый лист металла (минимум 0,5 сантиметра) - он необходим для производства колосников;
  • труба диаметром минимум 10 сантиметров;
  • навесы для дверей топки и поддувала;
  • краник для бака.

Рассказывая о том, как сварить котлы для бани, следует сказать об изготовлении распределяющего тепло экрана. Его лучше всего сделать из кирпича. Все, что нужно сделать, - это вплотную обложить им котел.

Печка из бочек

Как выбрать котлы для бань? Какой материал использовать для их производства?

Подобные решения следует принимать самостоятельно, беря в расчет доступность комплектующих частей. Кому-то удобней использовать листовое железо, а кто-то считает, что котлы на баню своими руками лучше делать из бочки или трубы.Они не отличаются и могут похвастаться одинаковым подогревом воды в емкостях и помещении в целом. Разница - это способе производства.

Справедливости ради нужно сказать, что котел в баню своими руками гораздо проще изготовить из бочки. Это наиболее простая конструкция. Все, что нужно, - это подыскать металлическую емкость с толщиной стенки не менее 0,3 сантиметра. Более тонкий металл быстро прогорит.

Изготавливать котел для бани на дровах из бочки нужно в следующем порядке:

  • Дно емкости полностью вырезается.Вместо него устанавливается лист толщиной не менее 0,5 сантиметра. Ему необходимо заблаговременно приварить ножки, чтобы сделать из обрезков тавровой балки.
  • На высоте 5–7 сантиметров от дна требуется выпилить небольшое окошко (примерно 20 × 15 см.). На этом месте будет установлена ​​дверца поддувала. Она изготавливается из выпиленного куска. К нему требуется приварить петли и ручку, после чего установить на законное место.
  • Вторая дверца будущего котла для бани на дровах устанавливается на 20 сантиметров выше поддувала.Она должна быть значительно больше первой (примерно 25 × 45 см.). В противном случае в нее не влезут поленья.
  • Котел для бани на дровах содержит в своей конструкции колосники. Их нужно link на 5–7 сантиметров ниже дверца топки.
  • Над топкой требуется попасть каменку. Наиболее вероятным местом ее расположения является вторая треть бочки. Перегородка между этими отделами котла не должна быть сплошной. Она изготавливается из швеллеров. Размер каменки равен второй трети бочки.Посередине каменки нужна дверца. Через нее закладываются камни и заливается вода, при желании «поддать парку».
  • Из бочки можно изготовить котел для бани с баком. Для этого следует использовать оставшуюся третье бочки. Каменка и бак разделяются сплошной перегородкой, швы хорошенько провариваются. По центру бака нужно установить трубу дымохода.

Изучив чертежи подобных конструкций, можно легко соорудить печь. В этом нет ничего сложного. Все, что нужно, чтобы сделать котел для бани своими руками, - это строго соответствует имеющейся инструкции.Перед эксплуатацией изготовленный банный котел необходимо зачистить от окалин и ржавчины.

При желании его можно окрасить термостойкими лакокрасочными материалами. На этом все. Котел своими руками, сделанный из бочки, готов. Его можно разместить в баню.

Отопление в баню из трубы делается таким же образом. Исключением является лишь начальный этап. Не придется вырезать дно бочки, но потребуется соблюсти размеры, отрезав трубу длиной 1,2–1,4 метра.

Отопительное устройство из листового железа

Подобная печь из металла для бани наиболее сложной в производстве.Это вызвано тем, что подготовленной заготовки не будет. Принципиально подобное устройство ничем не отличается от вышеописанного. Оно тоже содержит в себе 4 отсека: зольник, топку, каменку и бак.

Производство такой печи займет больше времени. Особенно придется повозиться с баком для воды, который должен быть практически герметичен. Зато в результате получится изделие ничем не отличное от произведенного на заводе.

Горизонтальный котел для бани

Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющих горизонтальную конструкцию.Изготавливаются такие изделия просто:

  • Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна пройти через бочку насквозь. Еще два послужат в поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
  • В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
  • Заготовка печи оснащается ножками, после чего ее нужно подключить к дымоходу и теплообменной системе.

Изготовить подобную конструкцию не сложней, чем котел из бочки, установленный вертикально. Недостатком этого изделия является то, что оно занимает много места.

Электрическое отопление в баню

При наличии необходимости отапливать только парную, то идеальным решением твердотопливная печь. В случае, когда нужно отапливать предбанник, душевую и другие комнаты, другие в банном строении, это вариант можно смело отмести.

Для обогрева большой площади лучше использовать электрический котел. Его изготовление и монтаж не имеют технически сложных моментов. Все, что нужно, - это вварить водонагревательные ТЭНы в емкости с водой и грамотно обустроить теплообменную систему.

Преимущества банных котлов, работающих на электричестве очевидны:

  • отсутствует необходимость обустраивать дымоходную систему;
  • простота монтажа, эксплуатации и обслуживания;
  • высокая эффективность.

Наравне с преимуществами имеется существенный недостаток: значительный расход электроэнергии.

Монтажные работы

Как правильно установить котел, чтобы он равномерно обогревал парилку и возможно совместные помещения? Установка котла - это сложная задача. При описании следует:

  • Путь дымохода и трубопровода теплообменной системы. Решая, как установить котел, нужно помнить, что дымоход, как и трубы теплообменной системы, не должен быть долго.В первом случае печь будет иметь слабую тягу, во втором случае - большой объем воды в системе не будет прогрет полностью. В то же время они не должны быть сильно короткими. Это чревато «вылетом тепла в трубу» и быстрым закипанием системы. Таким образом, решая, как сделать котел, нужно правильно рассчитать размеры сопутствующих конструкций.
  • Расстояние до легковоспламеняющихся конструкций, например, бревенчатых стен. Если котел имеет экран из кирпича, то эта проблема не актуальна. В случае повреждения расстояния до стенок должно быть не менее метра.
  • Удаленность от лавок. В парной с металлической группой очень легко получить ожог. Подобная конструкция очень опасна, поэтому ее следует установить на значительном удалении от полок.

Нужно строго соблюдать правила монтажа. От того, как установлена ​​печь, зависит не только эффективность ее работы, но и безопасность посетителей парной. Схема правильной установки отопительного оборудования прилагается.

Так что же выбрать: печь, сделанную самостоятельно, или готовый вариант из магазина? Его даже не устанавливать.Компании, занимающиеся продажей подобных товаров, сами производят доставку и монтаж.

Выбирая приемлемый вариант, следует брать в расчет затраченные силы и средства. Люди сваривают самоделки, тратя деньги лишь на электроэнергию и электроды, все остальное найдется в каждом подсобном хозяйстве. Таким образом, котел для бани стоит «три копейки».

Изготовление устройства из листов железа может занять не один день. Не факт, что получится все с первого раза. Если хотите сэкономить и есть свободное время, то смело приступать к сборке.
