Котел в баню своими руками – выбор газового, электрического, пиролизного банного котла, самодельный котел, печь в парную, как сделать чугунный котел

виды, особенности конструкции и установка

Важнейшим атрибутом любой бани является котел. Этот агрегат не просто обеспечивает в парной необходимую температуру воздуха, он участвует в создании той неповторимой атмосферы, за которую все так ценят банные процедуры.

Современные котлы могут использовать различные виды топлива, иметь разную форму, внешний вид и стоимость. Желающие сэкономить могут изготовить котел самостоятельно, благо для этого не понадобится каких-то особых навыков или специальных инструментов.

Особенности банных котлов

Конструкция большей части котлов для бани включает в себя следующие элементы:

• Топка, где происходит процесс сгорания топлива.
• Дымоход, через который будут выводиться наружу продукты горения.
• Зольник, в котором происходит накопление золы. Еще одна функция этого элемента – нагнетание в топку воздушных масс, необходимых для горения.
• Каменка, которая отвечает за отвод тепла внутрь бани. Существуют модели и без каменки, но париться в такой бане будет не очень комфортно, поскольку пар будет поступать только от кипящей воды из бака.
• Емкость для горячей воды.

Объем каменки должен соответствовать размерам котла и самой бани. Слишком маленькая, она будет быстро отдавать все тепло, не успевая прогреть весь объем помещения. Большая, напротив, будет прогреваться слишком долго.

Обратите внимание! Профессионалы стараются придерживаться простого правила: объемы каменки, топки и бака для воды должны быть приблизительно одинаковыми.

На дно топки непременно помещается колосник – металлическая решетка, сквозь которую зола будет попадать в зольник. Колосник можно изготовить самостоятельно из отрезков арматуры, либо приобрести в специализированных магазинах.

Еще одной отличительной особенностью котла для бани можно считать расположение загрузочной дверцы. Как правило, сам котел располагается в помещении парной, тогда как закладка топлива производится из предбанника. В месте прохода через стену делается специальный канал, заканчивающийся железной дверцей.

Виды котлов

В зависимости от вида используемого топлива, все многообразие современных котлов для бани можно разделить на несколько категорий:

• Электрические модели. Отличаются отсутствием вредных выбросов продуктов горения и отсутствием необходимости монтажа дымохода. Не требуют запасов топлива, но при любом отключении электроэнергии становятся бесполезными.
• Газовые котлы. Наиболее экономичные из всех представленных моделей, при условии, что участок уже газифицирован. Также не нуждаются в подготовке запасов топлива.
• Твердотопливные. Наиболее распространенный тип котлов. Во время работы требуют периодической загрузки новых порций топлива. Справедливо считаются наиболее доступными для самостоятельного производства.
• Дизельные. Используют в качестве источника тепла жидкое топливо. Ввиду сложности конструкции мало подходят для самостоятельного изготовления.
• Пиролизные (сгорание твердого топлива и летучих веществ происходит раздельно).

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

• сварочный аппарат,
• болгарка,
• куски арматуры,
• отрезок трубы соответствующей длины и диаметра,
• металлические петли для закрепления дверок,
• кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

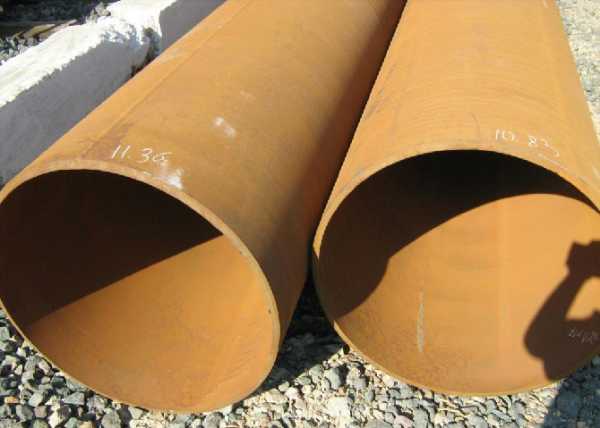

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Интенсивность горения регулируется двумя способами:

• При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
• Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

Обратите внимание! Ориентация прямоугольного котла в помещении существенной роли не играет. Горизонтальное расположение потребует больше места, но обеспечит лучшую устойчивость. Вертикальное, напротив, поможет сэкономить место, но может потребовать дополнительного закрепления.

• Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
• Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
• К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
• В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
• Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Рекомендации по установке

Из-за большого веса металлической конструкции, устанавливать котел на пол не рекомендуется. Для этой цели следует предварительно соорудить бетонный или кирпичный фундамент соответствующего размера и высоты.

Это важно! Деревянные поверхности, находящиеся вблизи от котла, должны быть надежно изолированы от высокотемпературного воздействия. Сделать это можно при помощи кирпича, другого огнеупорного материала.

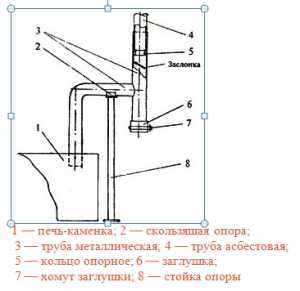

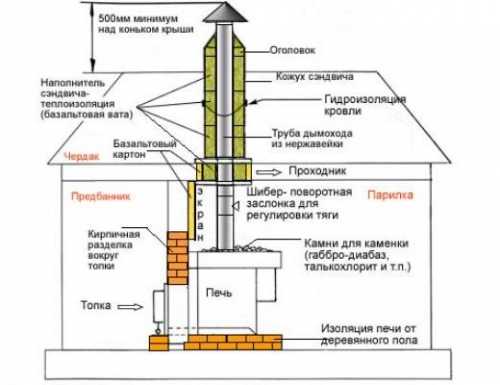

Место выхода дымохода также рекомендуется определить заранее, чтобы впоследствии не заниматься утомительным устройством поворотов.

Кроме того, в месте изгиба труба может прогореть достаточно быстро. Использовать лучше специальные двухслойные трубы типа «сэндвич». Это поможет ограничить прямой контакт деревянных элементов кровли и перекрытий с железной трубой, которая способна разогреваться под действием уходящих газов до очень высоких температур.

Несмотря на высокие температуры, котел можно покрасить. Для этих целей существуют специальные термостойкие полимерные краски, которые свободно продаются в строительных магазинах.

infotruby.ru

Как самому сделать котел в баню своими руками

Поскольку многие хозяева частных домов лично занимаются строительством бани, то у них закономерно возникает вопрос: как самому сделать котел в баню своими руками? Проще всего приобрести специальную печь заводского изготовления, но такой вариант не всегда доступен по цене. А недорогие котлы не впечатляют качеством сборки и материалов.

Конструкция самодельного котла для парилки

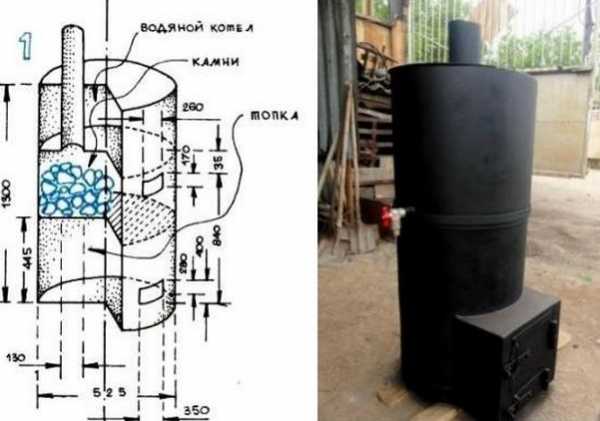

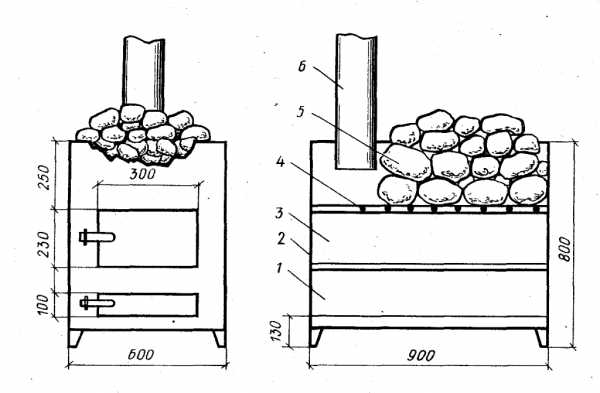

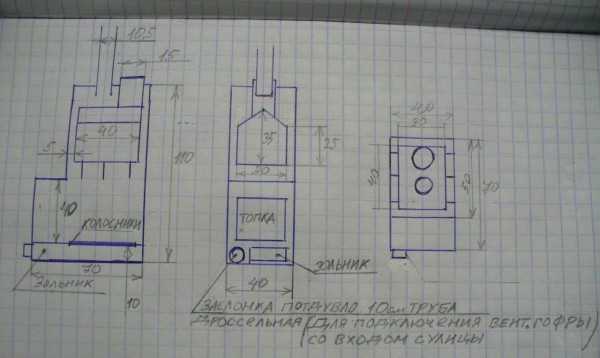

Чертеж самодельного котла в баню

Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:

• Любой самодельный котел в баню лишен водяной рубашки, стенки топки отдают тепло непосредственно воздуху помещения.
• Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
• Внутренние каналы для дымовых газов отсутствуют, а дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
• Загрузочная дверца расположена в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.

Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы. Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление прямоугольной печи потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.

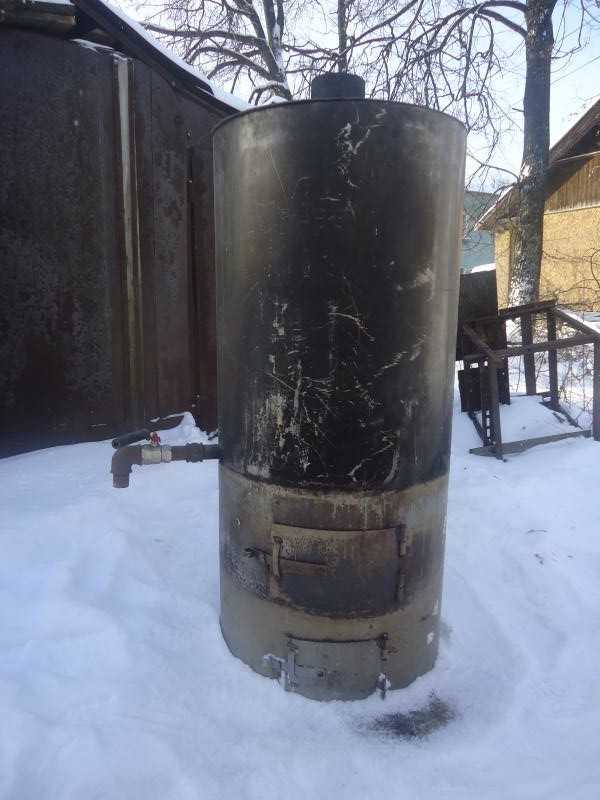

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

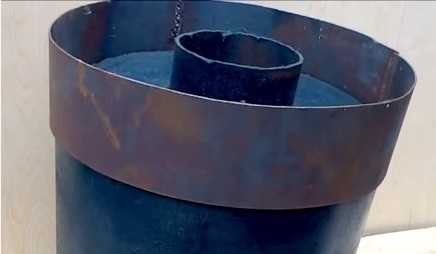

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

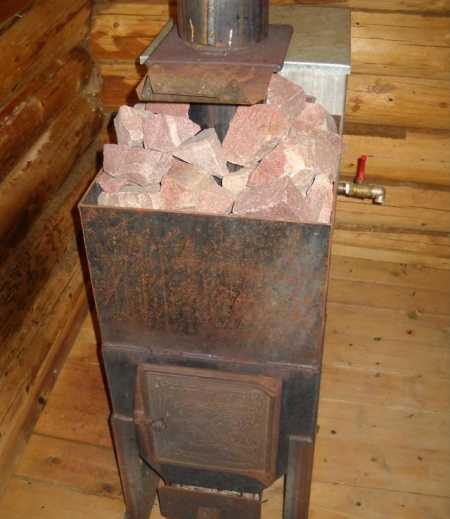

Самодельный котел для бани

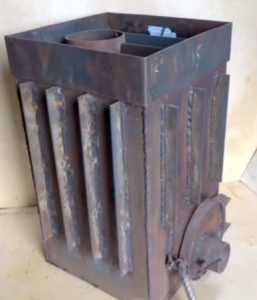

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м³, габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

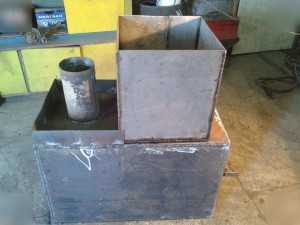

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

• Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
• Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
• Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
• Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
• Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

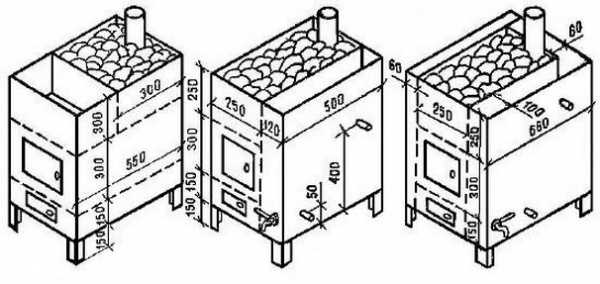

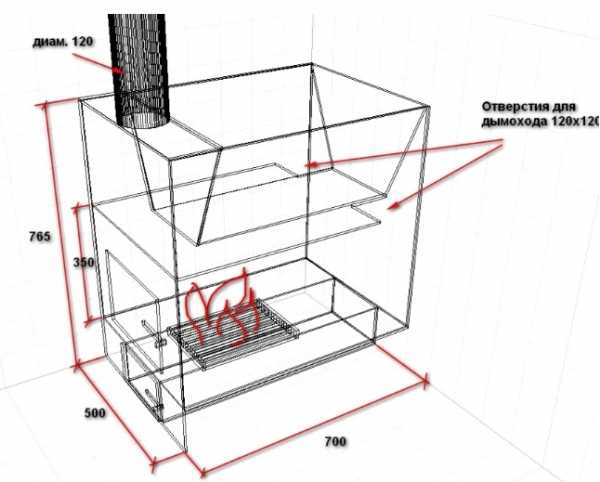

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Рекомендации по установке

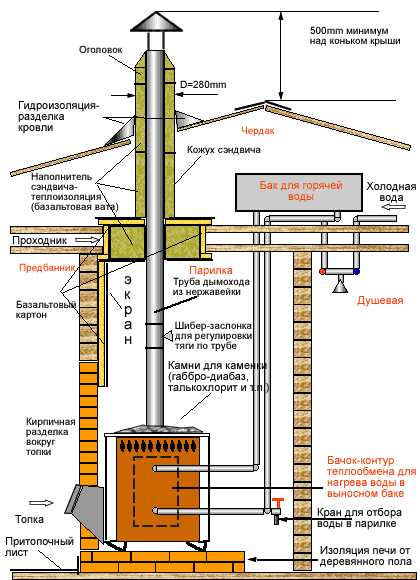

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна учитывать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на срок его службы. Если же вы решили разместить на трубе бак для нагрева воды, то она должна прямо подниматься и уходить через кровлю. Начиная с подшивки потолка, и до самого конца рекомендуется для дымохода применять двухслойные трубы типа «сэндвич». Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная схема как установить котел в баню представлена на рисунке.

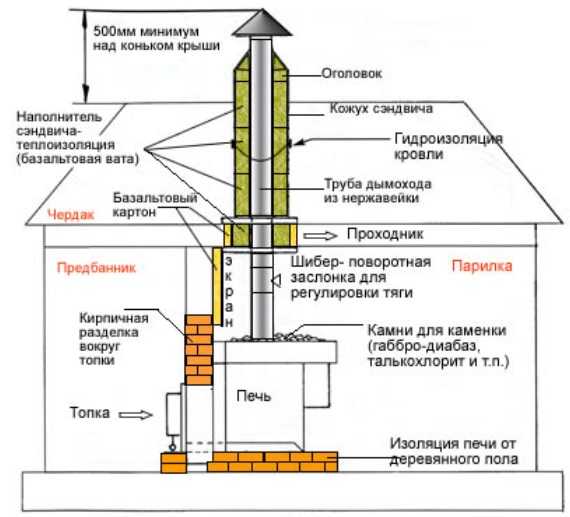

Установка котла

Агрегат нельзя ставить на полы, для него нужно выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экранов из базальтовых материалов. Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелесообразно. Температура горения дров – 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

Статья в тему: Как сварить печь для бани из трубы

Заключение

Зная, как сделать котел в баню собственными силами, можно не только сэкономить средства, но и собрать печь конкретно под свою парилку, рационально используя пространство помещения. В процессе работы самодельный котел можно модернизировать, например, приварить снаружи топки нержавеющие трубы для заливки в них воды с целью «поддать пару».

cotlix.com

Котел в баню своими руками

В процессе обустройства собственной бани владельцу придется принять нелегкое решение: оборудовать ли свою парилку печкой либо же отдать выбор в пользу котла. В этом моменте каждый хозяин принимает решение самостоятельно. Но нужно понимать, что кладка печи – это крайне ответственное и очень тяжелое для неподготовленного мастера мероприятие.

Котел в баню своими руками

Котел же можно сделать своими руками, потратив на это гораздо меньше денег, чем на строительство печи. Перед началом работы следует рассмотреть основные особенности всех существующих агрегатов и уже на основании полученной информации отдавать предпочтение какому-либо конкретному варианту.

Как сварить котел для бани

Содержание пошаговой инструкции:

Основные типы банных котлов

При выборе котла нужно, прежде всего, ориентироваться на доступность и удобство использования различных энергоносителей в месте размещения вашей бани. К примеру, газ является очень выгодным вариантом, однако возможность подключения к газопроводу есть далеко не везде.

Среди универсальных и доступных практически каждому энергоносителей можно выделить твердое топливо. При этом собрать простой твердотопливный котел легче всего. В остальном же ориентируйтесь на особенности конкретно своей ситуации и учитывайте представленную далее информацию.

Газовый обогрев бани

Газовый обогрев бани

Газовый котел прекрасно подходит для обогрева парной, если есть возможность подключения к газопроводу. Такое оборудование компактно и экономично, оно не дает неприятного запаха и гари при условии правильной установки и грамотного обращения.

Существуют одноконтурные (только для обогрева), двухконтурные (обогрев плюс нагрев воды) и трехконтурные (обогрев, нагрев воды и дополнительный подогрев полов и воды в банном бассейне) газовые котлы. На современном рынке представлен огромный выбор такого оборудования, так что проблем с выбором подходящего агрегата у вас не возникнет.

Делать газовый котел своими руками без наличия соответствующих навыков и опыта настоятельно не рекомендуется – газ является взрывоопасным веществом, и любая ошибка может стать фатальной.

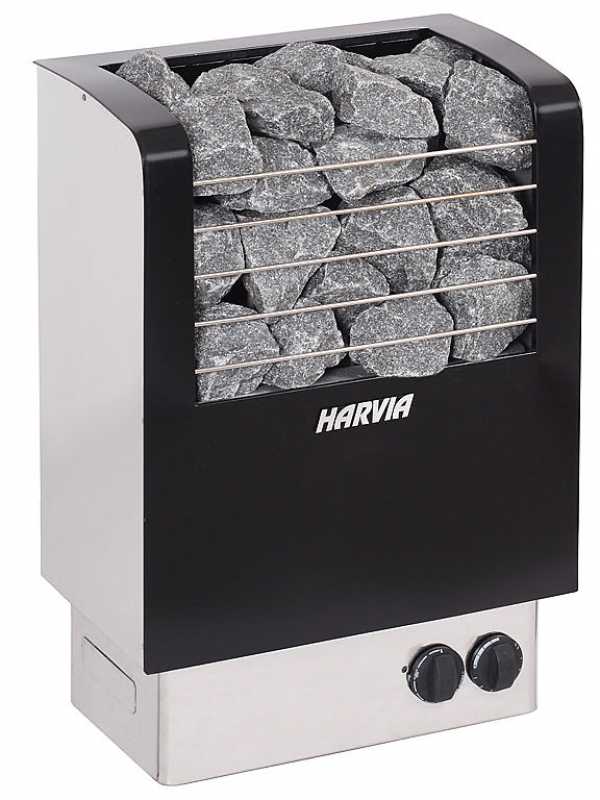

Электрический обогрев бани

Электрический обогрев бани

Электрокотлы являются наиболее экологичными. Такое оборудование предельно просто в установке и эксплуатации. Дополнительным преимуществом электрокотла является отсутствие необходимости устройства дымохода.

Такое оборудование избавит вас от необходимости запасаться топливом. Однако электрокотлом будет удобно пользоваться лишь, если в месте расположения вашей бани нет перебоев с электроснабжением. Помимо этого, стоимость электроэнергии для многих владельцев является неприемлемой. Да и собрать хороший электрокотел своими руками достаточно сложно.

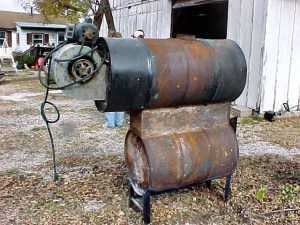

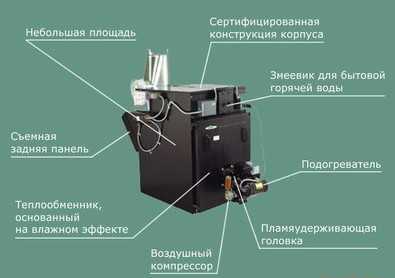

Обогрев бани с применением жидкого топлива

Котел на отработанном масле

Котлы на отработке или дизельном топливе являются очень удобными и эффективными, однако для установки подобного агрегата придется выделить отдельное помещение, т.к. в процессе работы жидкотопливного котла создается неприятный резкий запах.

Дополнительно придется решить вопросы доставки и хранения жидкого топлива. Особых условий для хранения дизель и отработка не требуют, но помещение для емкостей выделить придется.

Пиролизный обогрев бани

Пиролизный обогрев бани

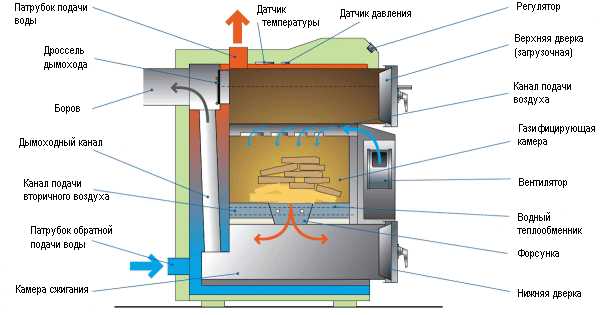

Главной особенностью пиролизных котлов является специфическое строение топки. Этот элемент состоит из 2 камер. В одну камеру загружается топливо. Здесь оно начинает гореть. В процессе горения выделяется газ. Образовавшийся газ переходит во вторую камеру и догорает там с образованием дополнительного тепла. В результате топливо расходуется максимально эффективно и экономично. Отходы практически отсутствуют.

Для работы пиролизного котла можно использовать как простые сухие дрова, так и различные продукты переработки древесины: гранулы, прессованные бруски и т.п. Главное, чтобы материал был хорошо высушенным, иначе процесс пиролиза не запустится.

Твердотопливный обогрев бани

Котел для бани своими руками

Твердотопливные котлы – надежное, универсальное и проверенное множеством поколений банщиков решение. Единственный недостаток простого твердотопливного котла в том, что за его работой нужно постоянно следить и контролировать интенсивность горения топлива вручную.

Для изготовления твердотопливных банных котлов чаще всего используют сталь и чугун. Сталь в большей мере подвержена коррозионному воздействию, но характеризуется отличными теплообменными свойствами. Главным же преимуществом чугуна является фантастический срок службы.

Для более удобного использования твердотопливного котла, его конструкцию можно дополнить вентилятором либо температурным регулятором. Простой твердотопливный котел для бани можно с легкостью сделать своими руками.

Изготовление твердотопливного котла для бани

Вашему вниманию предлагается инструкция по изготовлению простейшего твердотопливного котла. Агрегата таких размеров будет достаточно для качественного обогрева парилки площадью до 9-12 м2. При необходимости вносите свои изменения в габаритные размеры конструктивных элементов.

Изготовление твердотопливного котла для бани

Первый шаг. Подготовьте все необходимые приспособления для сборки твердотопливного банного котла. Корпус агрегата лучше всего изготавливать из 200-литровой металлической бочки. Дополнительно подготовьте трубу для дымохода.

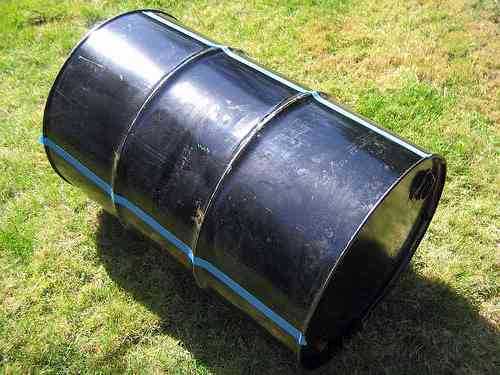

Бочка

Минимально допустимая толщина материала изготовления корпуса печи – 0,4 см, крышки – 0,5 см. Подготовьте металлический лист для дна котла.

Также подготовьте сварочный агрегат, болгарку и простые слесарные инструменты.

Второй шаг. Вырежьте дно бочки и закрепите вместо него новое дно из листового металла толщиной от 0,5 см. Предварительно к листу металла приварите ножки из кусков швеллера.

На этом же этапе вырежьте в верхней крышке бочки отверстие для дымоотводящей трубы (ближе к краю) и приварите к нему патрубок для соединения с упомянутой трубой.

Третий шаг. Отступите примерно 40-50 мм от дна емкости и с помощью болгарки пропилите отверстие размером 150-100 мм для входа в зольник. Изготовьте металлическую дверцу по размерам отверстия. Прикрепите дверцу к корпусу с помощью петель.

Четвертый шаг. Подготовьте колосник. Для этого вырежьте из листового металла кусок по форме бочки и сделайте в нем некоторое количество продольных отверстий ближе к центру заготовки. Установите колосник внутрь корпуса, примерно на 60-70 мм выше отверстия из предыдущего шага. Колосник можно зафиксировать с помощью сварки либо же уложить на предварительно приваренные к внутренней поверхности бочки опоры из кусков арматуры.

Пятый шаг. На 50-70 мм выше колосника вырежьте отверстие топочной камеры. Оптимальные размеры отверстия – 250х400 мм. Установите на отверстие дверцу соответствующих размеров.

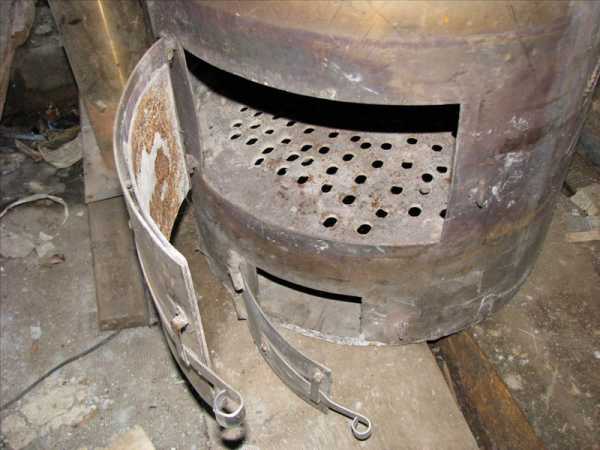

Колосник и дверцы

Шестой шаг. Установите над топкой каменку.

На этом этапе учитывайте, что по высоте топка должна равняться примерно третьей части высоты бочки без учета зольника (для него вы готовили отверстие внизу бочки).

Предварительно между топочной камерой и каменкой следует разместить перегородку из кусков швеллера либо арматуры. Шаг размещения обрезков подбирайте так, чтобы в дальнейшем в промежутки не проваливались камни.

Топка и каменка должны иметь приблизительно одинаковую высоту. Ближе к середине каменки подготовьте еще одно окно для загрузки камней. На это окно также нужно установить дверцу.

Седьмой шаг. Зачистите котел от ржавчины и прочих загрязнений, если они присутствуют.

Котел для бани

При желании можете дополнительно укомплектовать свой самодельный котел баком для нагрева воды. Для бака можно использовать любую емкость подходящего вам объема. Бак размещайте над каменкой с небольшим смещением от места сопряжения котла с дымоотводящей трубой.

В завершении вам останется лишь установить котел в парилке и подключить его к дымоходу.

Котел

Правила установки котла

Чтобы эксплуатация котла была максимально успешной и безопасной, соблюдайте несколько простых правил его установки.

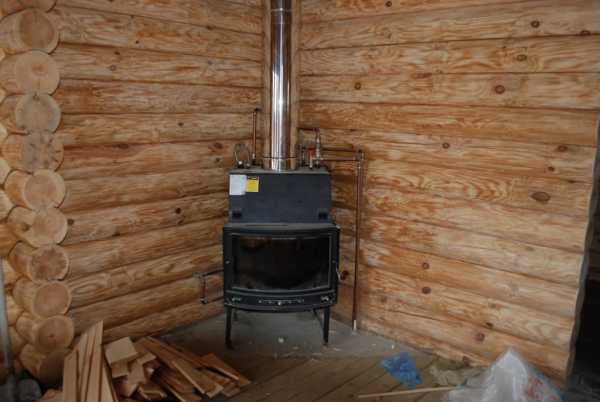

Установка котла

1. Прежде всего, выберите подходящее место для установки отопительного агрегата. Обычно котлы и печи размещают напротив лавок в парилке. Если стена, возле которой будет установлен котел, отделана вагонкой или другим горючим материалом, отделайте часть такой стены металлическими либо асбестовыми листами – это элементарное требование пожарной безопасности.
2. Если сделать подобную листовую защиту невозможно, соблюдайте требования по минимально допустимым расстояниям между котлами и стенами. Котел нельзя размещать к стене ближе, чем на 30-35 см.
3. На пол под котлом предварительно уложите лист толстого металла.
4. Дымоход подключайте к патрубку, приваренному к верху бочки на предыдущих этапах. Места прохождения дымохода через материалы строения изолируйте асбестовым утеплителем или другим негорючим материалом.

Удачной работы!

Видео – Котел в баню своими руками

svoimi-rykami.ru

Котел для бани своими руками

Любители загородного отдыха предпочитают построить баню самостоятельно. Выбирая способ её отопления, задумываются над выбором: выложить в бане печь или поставить котёл? Принцип действия печи и котла практически одинаковый, но самостоятельно соорудить котёл — быстрее и легче, чем возвести настоящую кирпичную печь. Да и по стоимости кладка печи обойдётся в несколько раз дороже. А для изготовления банного котла чаще всего используют листовой металл, поэтому вам потребуются навыки выполнения сварочных работ.

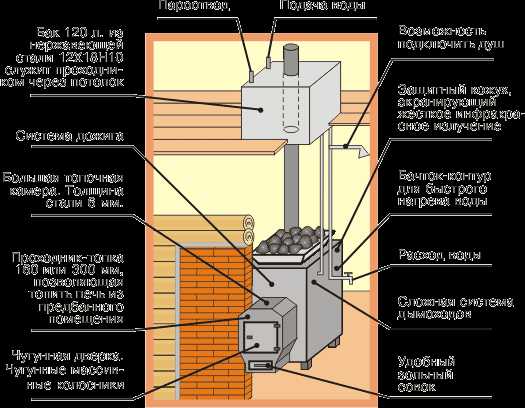

Устройство котла для бани

Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими остаются три основных компонента нагревательного устройства: топочное отделение, каменка и бак для нагрева воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются ёмкости открытого типа, а для сауны (где влажность не превышает 15%) чаще используют закрытые устройства косвенного нагрева.

Характерный признак банных котлов — расположение топочного отделения чуть дальше от основного корпуса. Такая конструкция позволяет подавать топливо из смежного с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке.
Каменку — ёмкость с крупными камнями — проектируют в разных частях котла, но важно учитывать самое прогреваемое место корпуса.

Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 ^оС, а для русской бани — в интервале 55–65 ^оС при влажности до 60%. Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

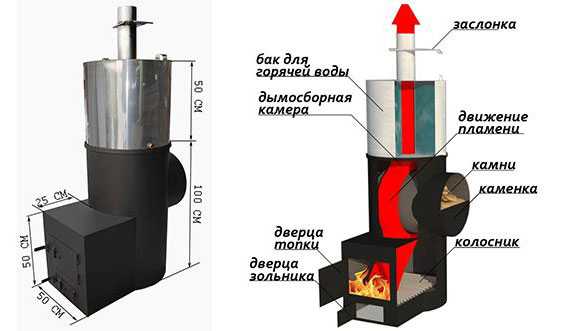

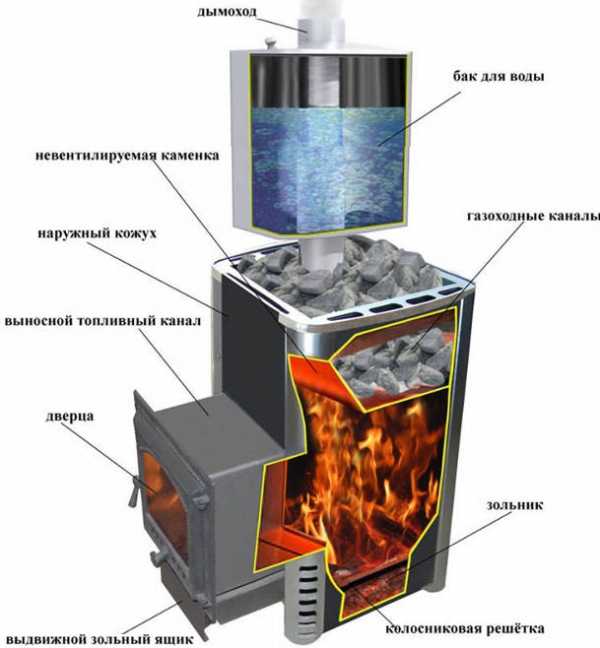

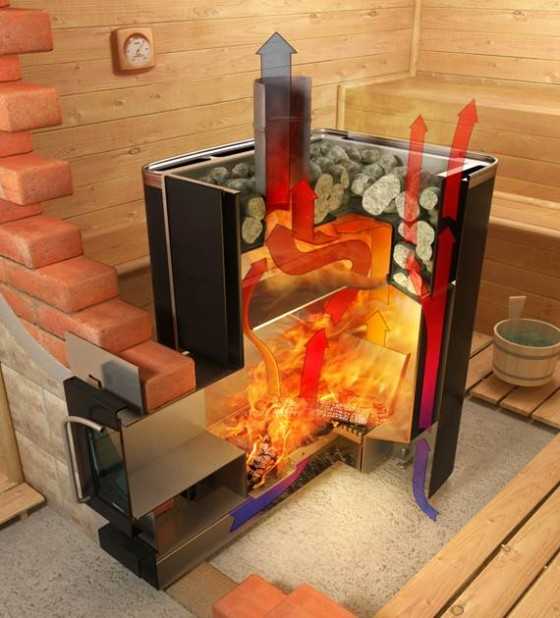

Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением движения потоков воздуха

Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. Поскольку главная задача печи в сауне — максимально быстро разогреть воздух в парилке, то каменка выполняется открытой сверху, и температура камней не превышает 250 ^оС за счёт их интенсивного охлаждения.

Каменка для парной бани располагается в задней верхней части печи, и камни в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве достигает 500 ^оС, что позволяет получить на выходе «сухой» пар с температурой 140–150 ^оС.

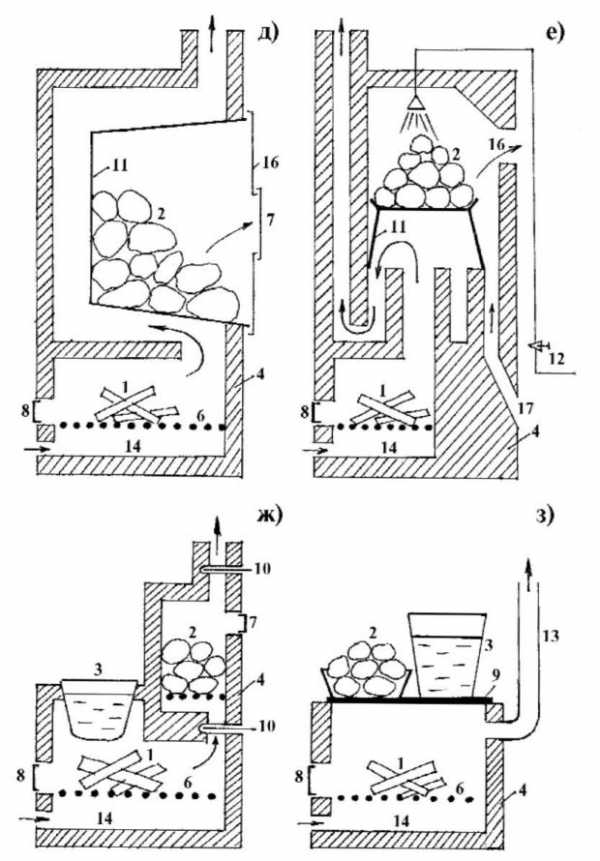

Как происходит нагрев, и куда выходит пар в каждом отдельном котле — на примере разных видов устройств с закрытой каменкой и открытой

Конструкций самодельных котлов для парилки — великое множество, и изготавливаются они из различных материалов. Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

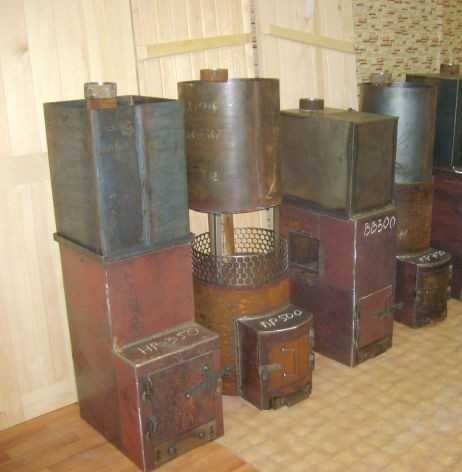

Фотогалерея: котлы своими руками для сауны и бани

Подготовка к изготовлению банного котла

Перед началом работ по сборке котла проверьте: какие материалы и инструменты у вас есть в наличии, чтобы осталось только закупить недостающее.

Определитесь: на каком топливе котёл будет работать, где вы его поставите, высчитайте оптимальный размер котла исходя из площади бани, и прочие моменты. Затем сделайте эскизный проект (т. е. как котёл выглядит внешне и где располагается внутри бани), нарисуйте эскизы каждой детали, а потом создайте подробный чертёж с точными размерами.

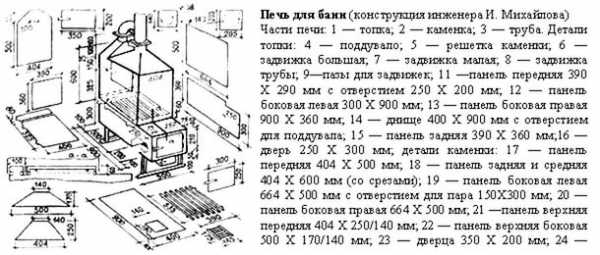

Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

Составить проект и разработать чертёж удобнее самому. Но можно найти все эти данные в интернете: тогда потребуется тщательная привязка размеров котла к площади парилки.

Выбор материала

Для изготовления банных котлов чаще используют стальные листы толщиной 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Можно, конечно, использовать даже металлическую бочку, но такое изделие не будет долговечным — её металл имеет недостаточную толщину стенок.

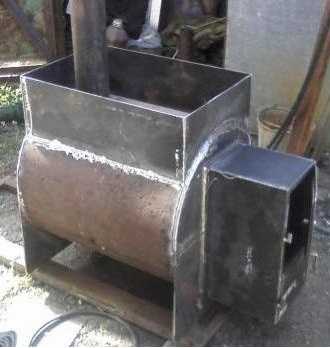

Горизонтальный банный котёл из трубы

Горизонтально расположенный котёл специалисты-печники считают удобным и эффективным в работе за счёт протяжённости нижнего отсека и обтекания воздухом корпуса, а, следовательно, и более высокого коэффициента полезного действия устройства.

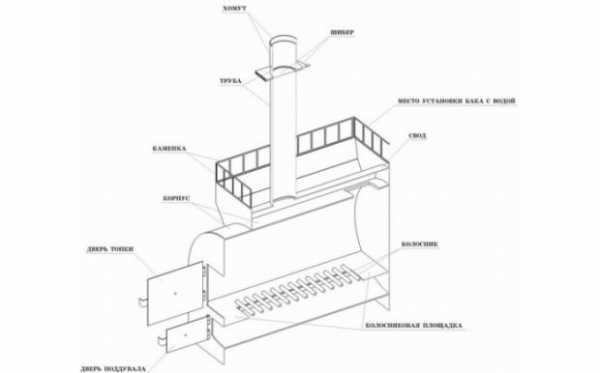

Самый простой и быстрый способ сборки горизонтального котла — изготовление его из трубы

Горизонтальный котёл имеет ряд преимуществ перед вертикальным:

• форма печки позволяет легко загружать дрова в топку и размещать их по колосниковой решётке;
• невысокое расположение каменки;
• размещение топлива тонким слоем обеспечивает полное равномерное сгорание;
• материал, применяемый для изготовления труб, прочный и отлично сваривается, поскольку первоначально разработан для сварки. Продольный шов на трубе не опасен — он по прочности в несколько раз выше основной стенки.

Для сборки такого котла кроме трубы потребуются стальные листы. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинные подойдут для котла с закрытой каменкой. Толщина стенки стандартных труб 8–12 мм, но лучше выбирайте со стенкой 8 мм.

Для передней и задней части котла понадобится углеродистая листовая сталь марки ст.3 — ст.20 толщиной 6–8 мм. Поддон для сбора золы выполняется из листового металла толщиной 1,5–2,0 мм с высотой стенки 15–25 мм. Располагается он в проёме поддувала.

Колосники применяют цельнолитые или раздельные. Цельнолитая колосниковая решётка из чугуна продаётся в строительных магазинах. А раздельную можно сварить самостоятельно из арматуры. Для крепления решётки вдоль стенок котла привариваются направляющие из уголка, размер которого определяется высотой размещения колосника.

Котёл из листовой стали

Для него используют стальные листы толщиной 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не должен быть меньше объёма каменки. На практике применяется соотношение, когда объём топки на 30–50% больше. Подходящее месторасположение ёмкости для камней — в зоне повышенной температуры — вверху у задней стенки печи. Здесь также происходит охлаждение продуктов горения, поэтому процесс перегорания металла замедляется.

Эскиз котла из листовой стали в трёх проекциях и с точными размерами помогает сориентироваться в выборе материалов и рассмотреть в деталях нюансы конструкции

Удержать температуру стенок котла в пределах 60 ^оС невозможно: перегрев неизбежен. Из-за высоких температур происходит интенсивное ультрафиолетовое излучение, не добавляющее приятных ощущений в парилке. Чтобы уберечь стены металлического банного котла от перегрева и увеличить срок его службы, в строительстве применяют два способа теплозащиты:

• футеровка банного котла;
• обкладка кирпичом снаружи.

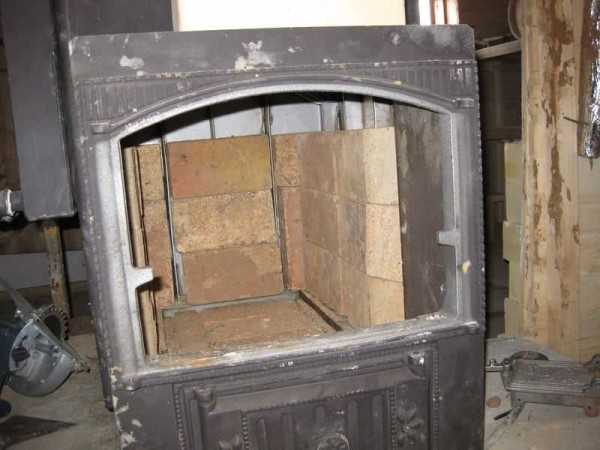

Футеровка — изолирование стен печи изнутри кирпичной кладкой. Топку обкладывают огнеупорным кирпичом (шамотный раствор используется только для скрепления кирпичей), а между металлом и кладкой надо оставить зазор, чтобы футеровка не треснула при нагревании. Зазор уплотняют базальтовой ватой. При выставлении кирпичей на ребро толщина футеровки составит 6 см, а если удастся приобрети тонкий кирпич в 3 см — тогда вдвое меньше.

Планировать футеровку нужно заранее, учитывая размеры топки при составлении проекта. Недостаток варианта — значительная температура дымовых газов. Отбор тепла на каменке недостаточен, поэтому на дымовой трубе устанавливают водогрейный бак. Дополнительно монтируют отопительный щиток с лабиринтным дымоходом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 ^оС, что считается безопасным в пожарном отношении.

Футеровка топочного отсека применяется не только как мера пожаробезопасности, но и для долговечности конструкции

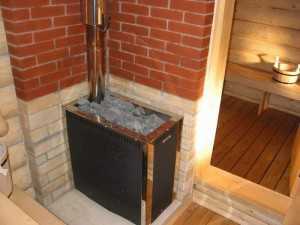

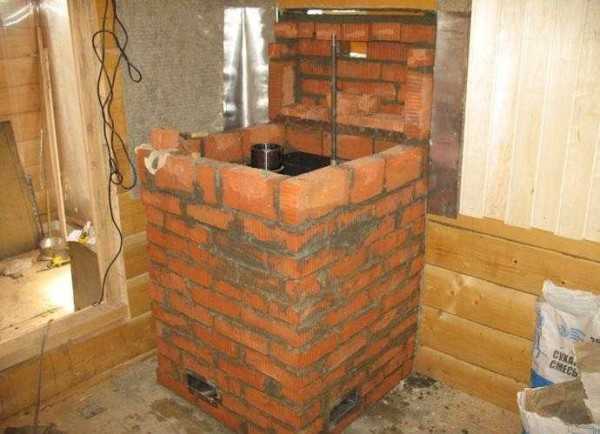

Обкладка кирпичом снаружи — это сооружение саркофага вокруг котла. Кладут красный отделочный кирпич на стандартный раствор, оставляя зазор между металлом и кирпичной кладкой. Недостаток способа — перегрев металла котла с быстрым его перегоранием. Можно применить жаростойкий металл, но он стоит дорого и требует особых навыков при сварке; или использовать конструкционную сталь увеличенной толщины, если сможете её достать.

Саркофаг из кирпича для банного котла помогает надолго сохранять тепло внутри и уберегает людей от ожогов при случайном прикосновении к нему в парилке

Инструменты для сборки банного котла

В процессе изготовления котла и вырезания составных деталей пользуйтесь специальными инструментами:

• разрезное оборудование или керосинорез — для разделки листового и профильного металла на черновые заготовки;
• ручная шлифмашина (болгарка) — для доводки размеров деталей, зачистки газовых резов, удаления острых кромок, изготовления технологических фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
• абразивные круги для шлифмашины;
• сварочный аппарат — для сборки устройства;
• электроды для сварки — подбираются в зависимости от толщины деталей и марки материала;
• мерительный инструмент — для контроля размеров.

Применяется и слесарный инструмент: напильники, молотки и прочее. Для фиксации деталей при сборке применяют струбцины; для покраски котла — жаростойкую краску и малярную кисть; для футеровки или наружной обкладки запаситесь инструментом каменщика.

Изготовление своими руками других видов котлов

Котлы для саун и бань различаются внутренним устройством (по количеству и расположению отсеков), способом действия (простое горение или дожиг пиролизных газов) и по используемому топливу — их несколько видов:

• газовые котлы;
• электрические;
• на твёрдом топливе;
• на жидком топливе.

Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.

Электрические котлы

Основной элемент электрического котла — теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь соотношением расхода энергии в 1 киловатт на 10 м² площади парилки.

ТЭН для котла подбирают, исходя из его показателей: мощности и напряжения, чтобы правильно рассчитать обогрев всей площади бани

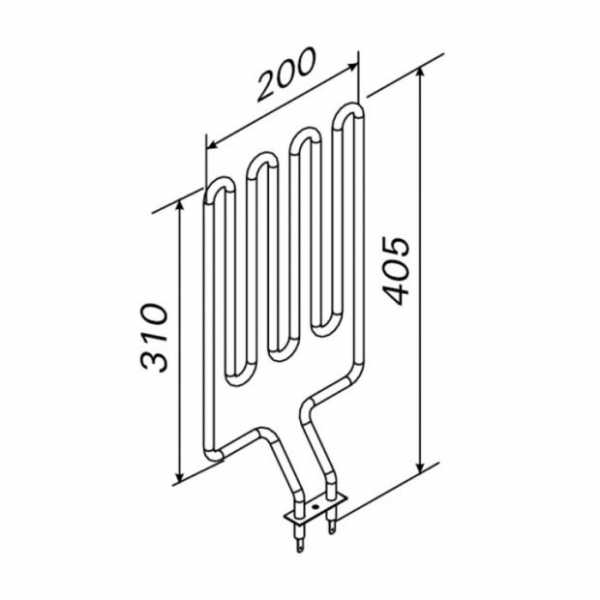

Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Технология изготовления следующая:

• перед началом отделочных работ в помещении выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
• для нижнего основания используют полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
• поверх нагревателя устанавливается корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.

Сооружение на этом закончено. Остаётся смонтировать управление нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключённым по отдельной цепи.

Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них — листы оцинкованной стали 0,5–0,7 мм. Преимуществами такой конструкции являются:

• простота монтажа;
• низкие затраты;
• отсутствие необходимости установки дымохода;
• возможность устройства дежурного нагрева для поддержания положительной температуры при длительно отсутствии хозяев.

Фотогалерея: варианты исполнения электрического котла своими руками

Принцип устройства вертикальной каменки для бани с исполь

ultra-term.ru

Котлы для бань своими руками

При строительстве бани важным этапом является возведение отопительного элемента. Трудно представить себе баню, где нет отопительного сооружения, в качестве которого могут выступать как печи, так и котлы. Между ними принципиальной разницы нет, так как оба направлены на обогревание камней и баков с водой, а в результате и все банное помещение. Но все-таки следует отметить, что печь представляет собой конструкцию, выложенную из кирпича, а котел – это чугунный или стальной бак.

Существуют три способа встроить нагревательный элемент в баню:

1. Купить готовый котел. Это самый надежный вариант, но не все семьи могут позволить себе это, так как цена на котлы довольно высокая.
2. Построить печку. Это тоже считается довольно дорогим вариантом, так как в этом случае придется покупать строительные смеси и кирпичи. Все это обойдется очень дорого. К тому же нужно обладать навыками профессионального каменщика, а если навыка нет, то придется каменщика нанимать. А это опять тянет за собой материальные расходы.
3. Самому изготовить котел. Этот вариант является наиболее подходящим для тех, кому бюджет не позволить купить готовый. В этом случае материальных средств уйдет меньше, да и сам процесс изготовления котла является очень интересным и увлекательным. К тому же здесь не нужно обладать специальными навыками и мастерством.

В этой статье речь пойдет именно о банных котлах, и о том, как их смастерить в домашних условиях.

Котел для бани – устройство

Это сооружение для бани представляет собой небольшую печку, сделанную из чугуна или стали. Внутри имеется топка, которая отделена от зольника решетчатым колосником. Через колосник воздух проникает в топку, где горят дрова. Также колосник выполняет другую функцию – через него зола поступает в зольник, откуда ее можно убрать без особых усилий.

Топка соединяется с дымоходной трубой для вывода газообразных продуктов горения. Печь также имеет крышку, на которой располагаются камни. Во многих котлах также встраивают водонагревательный бак, который располагается выше топки. Вода в этом баке разогревается под действием тепла, выделяющегося в результате горения топлива в топке.

Виды

Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

1. Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
2. Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:
   • Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
   • Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
   • Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.

Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

1. Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:
   • Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
   • Двухконтурные. Они предназначены для обогрева бани и небольшого количества воды.
   • Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
2. Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически – чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток – повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
3. Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
4. Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное – нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
5. Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.

Чертежи

Чтобы самостоятельно смастерить печь для бани, кроме всех прочих материалов и инструментов, нужно иметь чертеж. Чертеж – это схема устройства данного котла. Хорошим считается тот чертеж, на котором схему можно видеть со всех сторон, а также и в разрезе.

Будет хорошо, если там будут отдельные зарисовки схем устройства наиболее важных и значимых элементов котла. Чтобы понимать такие чертежи, нужно владеть небольшим количеством специальной терминологии. Чертежи в большом количестве можно найти в интернете.

Здесь представлен простой чертеж котла из бочки. Она состоит из следующих частей:

• Камера сгорания -1
• Каменка -2
• Дымоход -3
• Вода -4
• Топливо -5
• Перегородка между каменкой и камерой сгорания -6
• Камера, где горит топливо -7

Инструменты и материалы

Чтобы самостоятельно изготовить такое сооружение, необходимо иметь следующее:

• Болгарка с отрезным элементом в виде круга.
• Аппарат для сварки.
• Арматурные обрезки.
• Листы металла для колосника. Следует взять лист толщиной в 5 мм.
• Труба. Его диаметр должен быть 10 см, а длина должна быть больше высоты конструкции.
• Кран. Он подсоединяется к водонагревательному баку.

Как смастерить котел самостоятельно – пошаговая инструкция

Итак, как уже было сказано, чтобы изготовить печь для бани, не нужно владеть специальными знаниями в этой области. Но все-таки, следует придерживаться инструкции, которая будет приведена чуть ниже.

Инструкция по изготовлению котла из бочки:

• Сначала нужно взять бочку советского производства объемом в 500 литров.
• Дно этой бочки вырезают. Вместо него сваривают дно с ножками из металла толщиной более чем в 5 мм.
• Затем отступают 3-5 см от дна, и болгаркой вырезают прямоугольное отверстие размером 15 см×10 см. Это отверстие будет служить дверным проемом для зольника. Дверку делают из металлического листа, прикрепляют туда ручку, петли, и крепят его к проему.
• Затем изготавливают колосник. Колосник представляет собой металлический лист с отверстиями, через которые зола из топки будет поступать в зольник. Колосник находится над зольником. Его следует расположить так, чтобы расстояние от верхней границы дверцы зольника и колосником, составляла 5-7 см.
• Теперь от уровня колосника отступают еще 10 см и вырезают отверстие размером в 25 см×40 см. Это будет дверным проемом для топки. Дверь также делают из листа металла, приваривают ручки, петли, задвижки, и крепят к проему.
• Затем кладут каменку. Дно каменки должен располагаться на таком уровне, чтобы высота топки составляла 1/3 часть от всей высоты бочки. Высота самой каменки равна высоте топки. Разделительный слой между каменкой и топкой следует сделать из арматурных прутьев. При этом следует отметить, что размеры отверстий должны быть меньше размеров самих камней, в противном случае камни просто будут падать в топку. В центре арматурного слоя необходимо оставить отверстие в виде круга диаметром 10 см, в которого будет вставляться дымоходная труба. Остается только верхняя часть бочки. Она служит водонагревательным баком. Бак и каменку следует отделить сплошным слоем металла. В центре также должно быть отверстие для прохода дымохода. Перегородка и дымоход должны быть приварены без швов.

Все! На этом процесс заканчивается. Агрегат из бочка для бани готов к эксплуатации.

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал “Изовера”.Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел – главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

homehill.ru

Самодельные котлы для бани — Всё о бане

Как сделать металлический котел для бани своими руками

Издавна посещение бани считается целебной процедурой, которая не только повышает иммунитет, очищает кожу от загрязнений, но также способствует оздоровлению всего организма. Те, кто любит париться в бане, редко страдают нарушениями обмена веществ и не болеют простудой. Хорошо влияет парная на сухожилия и мышцы, приводя их в тонус.

Опытные доктора утверждают, что любителям бани не знакомы такие недуги, как болезнь почек, печени, мочевого пузыря. Регулярное посещение парной способствует удалению лишних складок в районе талии.

Итак, без чего невозможно представить баню? Конечно, без волшебного пара, который как раз оказывает нужное лечебное воздействие. Нагрев воды и воздуха в помещении осуществляется котлом, который можно сделать своими руками. Самодельная печь не имеет большой численности конструктивных «наворотов», ее дизайн прост и лаконичен, но от этого котел не становится менее продуктивным и функциональным.

Преимущества металлических котлов для бани

Для обустройства бани печью чаще всего используется металл или кирпичная кладка. Первый вариант считается более надежным и удобным в применении, соорудить металлический котел гораздо легче и быстрее, ведь основные работы состоят в правильной нарезке и состыковке деталей при помощи сварочного аппарата, а металл, с которым необходимо работать, доступен для покупки каждому. Порой в ход идут завалявшиеся в гараже кусок крепкого проката, пластина из металла или бочка.

Самодельный металлический котел имеет такие достоинства:

• металл не разваливается, не растворяется и не трескается под влиянием жара;
• прослужит долгие годы;
• для того чтобы нагреть парную, необходимо подождать всего 45-90 минут, все зависит от погоды и первичной температуры воздуха в помещении;
• владелец бани может сам выбрать конструкцию обогревательного приспособления, рассчитанного на мини-баню или большое строение;
• допускается использование твердого топлива и топка печи в момент принятия банных процедур.

Что касается веса, металлический котел не слишком громоздок, собрать и монтировать его тоже не представляет особого труда, нет необходимости делать специальное крепкое опорное основание. Единственный минус – котел из металла, сделанный своими руками, быстро охлаждается, а жар чаще всего скапливается на одном участке квадратных метров. Но, к счастью, это неудобство не придется прочувствовать на себе собственникам небольших парных.

Составляющие «каменки» для бани

Металлический котел представляет собой корпус, основными элементами которого являются:

• топка;
• размещенная на внутренней поверхности печи или в раскрытом состоянии емкость для наполнения банными камнями;
• зольник–поддувало;
• решетки–колосники, фиксирующиеся между перечисленными компонентами.

Водонагревательный бак может выступать в качестве составляющей корпуса или размещаться на обустроенных опорах уже над емкостью, в которой находятся банные камни. Как вариант – можно своими руками разработать проект и чертежи, в которых предусматривается расположение корпуса в предбаннике, где устройство соединяется с теплообменником при помощи труб из нержавейки или шлангов из резины.

Не забудьте оснастить котел для бани дымоходной трубой, позволяющей выводить продукты сгорания топлива на улицу. Если есть желание предотвратить быстрое остывания устройства из металла, дополнительно обложите топку кирпичом.

Пошаговое руководство по обустройству котла для бани

Для производства печи, выполненной своими руками, первым делом необходимо подготовить все детали. Возьмите трубу, длина которой не менее 1,5 м, а диаметр составляет 0,5 м, причем толщина стенки не должна быть меньше 1 см. Разрежьте трубу на 2 части, одна из которой достигает 0,6 м, а другая – 0,9 м. Топка и каменка изготавливается из большей части, меньший отрезок понадобится для водонагревательного бака.

Непосредственная сборка металлического котла своими руками состоит из последовательно выстроенных этапов:

1. В нижней части большого отрезка трубы следует сделать отверстие для поддувала, вширь 20 см, в высоту 6 см. Над отверстием, используя сварочный аппарат, зафиксируйте круглую форму из стали толщиной от 1,2 см. Вырежьте углубление для колосника, для лучшей фиксации приварите 4 ушка.
2. Вырежьте место для топки, где обустройте дверцу величиной 25 × 30см.
3. Сделайте каменку из трубы размером 30 × 35 см, разместите над топкой.
4. Своими руками зафиксируйте вверху котла стальную муфту, предназначенную для крепежа бака.
5. Бак изготавливается из меньшего отрезка трубы. Приварите к торцу дно, прорежьте в нем углубление диаметром 15 см, присоедините дымовую трубу.
6. Закройте листом металла, оснащенным дырами для воды и трубы.

Котел для бани фиксируется на крепкой бетонной стяжке с применением огнеупорного кирпича, высота фундамента должна достигать 20-30 см. Там, где располагается вывод печной трубы, нужно произвести утолщение кладки.

На этом обустройство котла для бани можно считать завершенным.

Читайте также по теме:

Как самому сделать котел в баню своими руками

Поскольку многие хозяева частных домов лично занимаются строительством бани, то у них закономерно возникает вопрос: как самому сделать котел в баню своими руками? Проще всего приобрести специальную печь заводского изготовления, но такой вариант не всегда доступен по цене. А недорогие котлы не впечатляют качеством сборки и материалов.

Конструкция самодельного котла для парилки

Чертеж самодельного котла в баню

Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:

• Любой самодельный котел в баню лишен водяной рубашки, стенки топки отдают тепло непосредственно воздуху помещения.
• Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
• Внутренние каналы для дымовых газов отсутствуют, а дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
• Загрузочная дверца расположена в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.

Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы. Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление прямоугольной печи потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

Самодельный котел для бани

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м 3. габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

• Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
• Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
• Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
• Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
• Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Рекомендации по установке

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна учитывать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на срок его службы. Если же вы решили разместить на трубе бак для нагрева воды, то она должна прямо подниматься и уходить через кровлю. Начиная с подшивки потолка, и до самого конца рекомендуется для дымохода применять двухслойные трубы типа «сэндвич». Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная схема как установить котел в баню представлена на рисунке.

Агрегат нельзя ставить на полы, для него нужно выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экранов из базальтовых материалов. Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелесообразно. Температура горения дров – 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

Заключение

Зная, как сделать котел в баню собственными силами, можно не только сэкономить средства, но и собрать печь конкретно под свою парилку, рационально используя пространство помещения. В процессе работы самодельный котел можно модернизировать, например, приварить снаружи топки нержавеющие трубы для заливки в них воды с целью «поддать пару».

Рекомендуем:

Как правильно выбрать котел для бани Как утеплить баню — подробное руководство Разновидности печей для бани с баком для воды

Котлы для бань своими руками — пошаговая иснтрукция

При строительстве бани важным этапом является возведение отопительного элемента. Трудно представить себе баню, где нет отопительного сооружения, в качестве которого могут выступать как печи, так и котлы. Между ними принципиальной разницы нет, так как оба направлены на обогревание камней и баков с водой, а в результате и все банное помещение. Но все-таки следует отметить, что печь представляет собой конструкцию, выложенную из кирпича, а котел — это чугунный или стальной бак.

Существуют три способа встроить нагревательный элемент в баню:

1. Купить готовый котел. Это самый надежный вариант, но не все семьи могут позволить себе это, так как цена на котлы довольно высокая.
2. Построить печку. Это тоже считается довольно дорогим вариантом, так как в этом случае придется покупать строительные смеси и кирпичи. Все это обойдется очень дорого. К тому же нужно обладать навыками профессионального каменщика, а если навыка нет, то придется каменщика нанимать. А это опять тянет за собой материальные расходы.
3. Самому изготовить котел. Этот вариант является наиболее подходящим для тех, кому бюджет не позволить купить готовый. В этом случае материальных средств уйдет меньше, да и сам процесс изготовления котла является очень интересным и увлекательным. К тому же здесь не нужно обладать специальными навыками и мастерством.

В этой статье речь пойдет именно о банных котлах, и о том, как их смастерить в домашних условиях.

Котел для бани — устройство

Это сооружение для бани представляет собой небольшую печку, сделанную из чугуна или стали. Внутри имеется топка, которая отделена от зольника решетчатым колосником. Через колосник воздух проникает в топку, где горят дрова. Также колосник выполняет другую функцию — через него зола поступает в зольник, откуда ее можно убрать без особых усилий.

Топка соединяется с дымоходной трубой для вывода газообразных продуктов горения. Печь также имеет крышку, на которой располагаются камни. Во многих котлах также встраивают водонагревательный бак, который располагается выше топки. Вода в этом баке разогревается под действием тепла, выделяющегося в результате горения топлива в топке.

Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

1. Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
2. Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:
   • Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
   • Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
   • Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.

Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

1. Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:
   • Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
   • Двухконтурные. Они предназначены для обогрева бани и небольшого количества воды.
   • Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
2. Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически — чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток — повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
3. Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
4. Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное — нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
5. Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.

Чтобы самостоятельно смастерить печь для бани, кроме всех прочих материалов и инструментов, нужно иметь чертеж. Чертеж — это схема устройства данного котла. Хорошим считается тот чертеж, на котором схему можно видеть со всех сторон, а также и в разрезе.

Будет хорошо, если там будут отдельные зарисовки схем устройства наиболее важных и значимых элементов котла. Чтобы понимать такие чертежи, нужно владеть небольшим количеством специальной терминологии. Чертежи в большом количестве можно найти в интернете.

Здесь представлен простой чертеж котла из бочки. Она состоит из следующих частей:

• Камера сгорания -1
• Каменка -2
• Дымоход -3
• Вода -4
• Топливо -5
• Перегородка между каменкой и камерой сгорания -6
• Камера, где горит топливо -7

Инструменты и материалы

Чтобы самостоятельно изготовить такое сооружение, необходимо иметь следующее:

• Болгарка с отрезным элементом в виде круга.
• Аппарат для сварки.
• Арматурные обрезки.
• Листы металла для колосника. Следует взять лист толщиной в 5 мм.
• Труба. Его диаметр должен быть 10 см, а длина должна быть больше высоты конструкции.
• Кран. Он подсоединяется к водонагревательному баку.

Как смастерить котел самостоятельно — пошаговая инструкция

Итак, как уже было сказано, чтобы изготовить печь для бани, не нужно владеть специальными знаниями в этой области. Но все-таки, следует придерживаться инструкции, которая будет приведена чуть ниже.

Инструкция по изготовлению котла из бочки:

• Сначала нужно взять бочку советского производства объемом в 500 литров.
• Дно этой бочки вырезают. Вместо него сваривают дно с ножками из металла толщиной более чем в 5 мм.
• Затем отступают 3-5 см от дна, и болгаркой вырезают прямоугольное отверстие размером 15 см×10 см. Это отверстие будет служить дверным проемом для зольника. Дверку делают из металлического листа, прикрепляют туда ручку, петли, и крепят его к проему.
• Затем изготавливают колосник. Колосник представляет собой металлический лист с отверстиями, через которые зола из топки будет поступать в зольник. Колосник находится над зольником. Его следует расположить так, чтобы расстояние от верхней границы дверцы зольника и колосником, составляла 5-7 см.
• Теперь от уровня колосника отступают еще 10 см и вырезают отверстие размером в 25 см×40 см. Это будет дверным проемом для топки. Дверь также делают из листа металла, приваривают ручки, петли, задвижки, и крепят к проему.
• Затем кладут каменку. Дно каменки должен располагаться на таком уровне, чтобы высота топки составляла 1/3 часть от всей высоты бочки. Высота самой каменки равна высоте топки. Разделительный слой между каменкой и топкой следует сделать из арматурных прутьев. При этом следует отметить, что размеры отверстий должны быть меньше размеров самих камней, в противном случае камни просто будут падать в топку. В центре арматурного слоя необходимо оставить отверстие в виде круга диаметром 10 см, в которого будет вставляться дымоходная труба. Остается только верхняя часть бочки. Она служит водонагревательным баком. Бак и каменку следует отделить сплошным слоем металла. В центре также должно быть отверстие для прохода дымохода. Перегородка и дымоход должны быть приварены без швов.

Все! На этом процесс заканчивается. Агрегат из бочка для бани готов к эксплуатации.

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал «Изовера».Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел — главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

Газогенераторы на дровах — пошаговая инструкция по изготовлению

Котлы дровяные для отопления — плюсы и минусы

Камин дровяной для дома — советы при выборе

Источники: http://banyaprofi.ru/uteplenie/kak-sdelat-metallicheskij-kotel-dlya-bani-svoimi-rukami.html, http://cotlix.com/28-kotel-v-banyu-svoimi-rukami, http://homehill.ru/otoplenie/kotly/dlya-ban.html

v-banyu.ru

8+ этапов по изготовлению котла для бани своими руками [+ВИДЕО]

Какой элемент играет в бане ведущую роль? – Разумеется, котел. Именно хороший, грамотно сделанный и с умом установленный, он обеспечивает необходимую температуру и поддерживает жар в парной. Конечно, такой элемент можно при желании и купить, но не все люди считают такой подход наилучшим.

Ведь вполне можно сделать и котел для бани своими руками – никаких проблем в этом отношении не возникнет, если Вы воспользуетесь грамотными и понятно изложенными инструкциями.

Котел для бани – общая схема

Печь и котел: общие черты и различия

Как альтернативу можно рассматривать каменку, она является неплохой альтернативой котлу, однако именно первое решение нравится большинству. Большой разницы между ними нет, однако в общих чертах различия отметить стоит, хотя бы для общей информации.

Печь и ее строение

Кирпичная печь

Кирпичная печь для бани – это, безусловно, неплохой вариант, и ее можно тоже без проблем построить своими руками. Однако при этом стоит понимать, что печь из кирпича – это не котел из чугуна, со всеми вытекающими недостатками. Зато котлы для бани своими руками, сделанные из обрезков труб или бочек, иным образом назвать нельзя.

Оба эти варианта предназначены для одного и того же, и прекрасно подходят для выполнения таких функций, как:

• Нагрев воды для мытья,
• Нагрев камней для пара и жара,
• Общий разогрев помещения,
• Поддержания температуры в рамках необходимых показателей.

Важно!
Печь для бани – это в любом случае кладка из кирпича.
А котел – это практически любая другая конструкция, так что путаться тут не нужно.

Котлы во всем их многообразии

Как работает котел

Что же касается котлов – тут существует по меньшей мере две большие их категории. Котлы могут быть как самодельными, созданными из подручных средств и доступных материалов, так и покупными. Множество производителей рекомендует свои изделия и подчеркивает, что делать котлы в баню своими руками – это не выгодно и глупо, но при этом практика множества народных умельцев из раза в раз показывает обратное.

По меньшей мере, сказать можно следующее:

• Сделать такую вещь самостоятельно можно без особой практической подготовки,
• Это не потребует больших финансовых вложений,
• Процесс не отнимает много времени при грамотной организации труда,
• Изделие получается безопасным и вполне надежным, если следовать инструкциям,
• Но быстро нагревается, его не нужно топить так долго, как печь-каменку для бани.

Главное – подобрать понятные и детальные чертежи котла для бани своими руками, их на нашем сайте можно найти немало. А еще стоит совместить наиболее подходящий проект с доступными материалами и личными потребностями – вот тогда точно удастся достигнуть идеала!

Приступаем к работе!

Система со всеми важными элементами

Итак, как сделать котел в баню своими руками? Что нужно уметь, и на какие этапы подразделяется такая работа?

Для начала нужно произвести все необходимые расчеты, и сделать это корректно, без погрешностей. Либо можно взять модель с уже готовыми расчетами – таких материалов в сети интернет хватает, можно найти массу интересных моделей.

Ведь чертежи котлов для бани своими руками вместе с фото и другими материалами охотно выкладываются многими мастерами, важно найти только оптимальную для себя модель. Вы можете использовать себе в помощь и видео в этой статье – этих данных будет вполне достаточно, и сориентироваться в них будет совсем не сложно.

Что только не идет в качестве основы!

Далее нужно подобрать тот расходный материал, который подойдет для создания этого изделия, и будет для Вас доступным.

Материалы нужно:

• Рассчитать, чтобы понять, чего и сколько надо,
• Подобрать из имеющихся, а также докупить все необходимое в строительных или в специализированных банных магазинах,
• Поохотиться за тем, что можно добыть бесплатно.

Также для того, чтобы делать банные котлы своими руками, необходимо уметь резать металл – этот навык потребуется практически со стопроцентной вероятностью. Ведь котел – это тонкостенная конструкция из металла, которая в любом случае создается из металлических листов или из другого объекта, который сделан из металла, и над которым придется поработать – инструкция иных вариантов не усматривает.

Важно!
Вам пригодятся ножницы по металлу, и они должны быть качественными, острыми.
В противном случае добиться хорошего результата просто не получится.

Поработать придется и со сваркой. Так как цена оборудования совсем не мала, будет прекрасно, если эта техника у Вас уже будет, или если Вы сможете взять ее у знакомых. Желательно иметь навыки управления таким оборудованием, ведь сварочный шов всегда оказывается зоной особого риска, и он обязательно должен быть качественным, надежным.

Только с хорошим навыком у Вас получится хороший шов, и только хороший шов станет основой для по-настоящему добротного котла.

Следующим и последним этапом станет строительство кирпичного короба для Вашего котла. А следовательно, Вам придется также и выполнить кладку. Зачем она нужна? – Все просто. Металлические конструкции могут давать слишком интенсивный тепловой поток, который совсем не нужен человеку, а кирпич может надежно оградить от этого, и обеспечить дополнительную безопасность, защиту от риска ожогов.

Эта кирпичная стенка делается со специальными отверстиями для вентилирования – по сути, она достаточно проста, однако делать ее необходимо с пониманием.

Не забывайте, что кирпич обладает некоторым весом, и потому при строительстве тяжелой стенки следует обеспечить качественный фундамент. В противном случае может возникнуть немало внезапных проблем.

Важно!
При создании печи нельзя забывать о дымоходе.
Следует иметь в виду не только риски, связанные с пожаром, но и с распространением угарного газа, задымлением.

Заключение

Результат может быть прекрасным

Итак, как сделать котел для бани своими руками? – Это совсем не сложно. Главное – чтобы у Вас были все необходимые подручные материалы, основой которых является металл или изделия из него. При наличии минимальных навыков в сварке, резке металла и кладке кирпича Вы сможете сделать прекрасный котел своими руками.

9ban.ru
