Котел в печку своими руками схема – Котел в печку своими руками схема — Отопление

Содержание

Котел в печь своими руками – один из лучших способов обогрева загородного дома

В последние годы все большую популярность набирает частное домостроение, так как городские жители переезжают в пригород, чтобы наслаждаться свежим воздухом и чистой природой. Однако не все пригороды обеспечены магистральным газоснабжением, а потому при постройке загородного дома возникает вопрос: как организовать его отопление? Применение электрического отопления тоже не всегда целесообразно, так как электрическая цепь бывает не в состоянии выдержать столь большие нагрузки.

Прежде чем возводить котёл в печи, сначала необходимо почистить от загрязнения радиаторы и тщательно промыть горячим раствором соляной кислоты 6%.

В таких случаях практически идеальным вариантом является кирпичная печь с водяным котлом отопления.

Такая печь способна без проблем обогреть дом любой конфигурации с площадью до 100 м

2. Принцип работы такой схемы заключается в том, что тепло для отопления дает печь, а непосредственный обогрев комнат производят трубы отопления, которые нагреваются под действием жидкостного теплоносителя из котла в печи. Такая система обеспечивает довольно высокий КПД и теплоотдачу.

Простые правила эффективного теплообменника

Принцип работы печного отопления.

Если в доме есть готовая кирпичная печь, то организация водяного отопления своими руками – довольно несложная задача. Для этого достаточно поместить в топку самодельный котел в виде змеевика или любой другой формы. Главное, что необходимо учитывать при этом:

  • Перепад высоты между выходом жидкости из теплообменника и входом в него;
  • Необходимо обеспечить максимально возможную площадь его поверхности;
  • Теплообменник не должен мешать загрузке и горению топлива.

Если же сооружается печь своими руками, то котел для кирпичной печи можно сделать максимально эффективным. Для этого необходимо соблюсти несколько важных условий:

  • Продукты сгорания должны выходить из дымохода максимально холодными;
  • Большая теплоотдача печных газов внутри печи повышает ее КПД;
  • Теплообменник лучше всего помещать в дымоходе, а не в топке.

Возможно, эти правила покажутся несколько странными, ведь по логике лучше всего теплообменник должен нагреваться на открытом пламени топки. Однако необходимо учитывать и другие процессы, происходящие в печи. С точки зрения физики, пламя – это сгорающие частицы топлива. И если мы будем отбирать у этих частиц тепло, тогда они не будут сгорать полностью, что снизит полезность печи.

Схема подключение котла к отопительной системе.

Кроме того, для лучшего нагрева теплоноситель должен двигаться навстречу потоку тепла. Только таким образом сохраняется разница температур между разными частями теплоносителя, повышая эффективность нагрева и обеспечивая лучшую его циркуляцию внутри системы.

Еще одним плюсом такого расположения нагревательного бака является то, что на нем образуется меньше конденсата, что способствует отсутствию коррозии.

Необходимые материалы

Для сооружения кирпичной печи с котлом обогрева понадобится:

  • котел отопления или радиаторы;
  • схема кладки;
  • кирпич для печи;
  • колосники;
  • трубы, для того чтобы вводить и выводить теплоноситель внутрь котла;
  • необходимый инструмент.

Сооружение теплообменника

Схема монтажа теплообменника и накопительного бака.

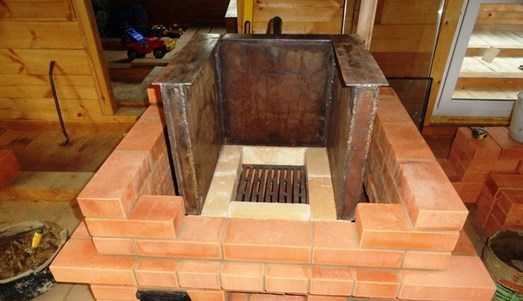

Можно легко соорудить эффективный котел своими руками. Если он будет выполнен в виде бака, то необходима высококачественная сталь, которая хорошо переносит тепловые нагрузки и коррозию из-за теплоносителя. Кроме того, материал изготовления должен обладать высокой теплопроводностью, чтобы повысить эффективность системы.

Толщина стенок бака должна быть в пределах 4-5 мм, что обеспечивает его прочность с одновременным быстрым прогревом. Стандартных размеров для такого теплообменника не существует, все зависит от конфигурации существующей или планируемой печи. Главное, чтобы высота бака была не менее 500 мм для лучшей циркуляции.

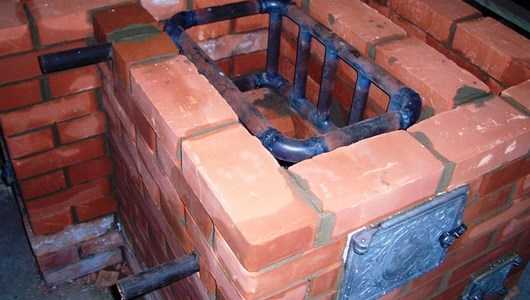

Если же теплообменник будет представлять собой змеевик или другой контур из труб, то тут также есть некоторые нюансы. Трубы для изготовления подобных конструкций должны быть толстостенными и не иметь швов. Если же бесшовную трубу найти затруднительно, то необходимо проварить уже имеющиеся швы, чтобы предотвратить возможную утечку теплоносителя.

Входную трубу лучше всего располагать у верхней части конструкции, а обратка располагается в любом удобном месте. Трубы свариваются не встык, а с фасками, чтобы избежать непроваренных участков, которые будут течь в дальнейшем. Минимальное расстояние между коленями конструкции 5-6 см, чтобы нагрев каждого колена был максимальным. Перед тем как поместить такой котел непосредственно в печь, необходимо наполнить его водой и проверить наличие течей, которые оперативно устраняются.

При помещении котла непосредственно в печь стоит придерживаться уровня, однако допускаются незначительные отклонения.

Котел для кирпичной печи из радиаторов

Чертеж водяного котла для отопления.

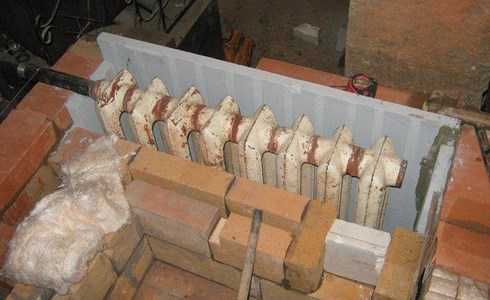

В качестве теплообменника могут быть использованы старые чугунные радиаторы отопления. Площадь поверхности каждого такого радиатора составляет 0,25 м2, что в несколько раз больше прямоугольного бака, занимающего такой же объем.

Перед тем как помещать систему радиаторов непосредственно в печь, необходимо убрать с них всю грязь, промыть сначала теплым раствором 6% соляной кислоты, а затем – водой. Картонные прокладки между секциями удаляются, так как в печи они выгорят, и через них будет вытекать жидкий теплоноситель. Все прокладки заменяются асбестовыми нитями, пропитанными графитовым порошком.

Необходимое количество секций радиаторов скрепляются между собой. Входную и выходную трубы располагают по диагонали, остальные отверстия заглушаются пробками. Вся конструкция проверяется на наличие течи.

Если при работе установка не протекает, то она помещается непосредственно в печь. При этом, как уже говорилось ранее, располагается она не в самой топке, а в дымоходе. В данном случае это обусловлено еще и тем, что чугун нельзя нагревать на открытом огне, что чревато его разрушением. Входные и выходные трубы должны располагаться перпендикулярно полу. Для улучшения естественной циркуляции трубу-обратку можно пропустить через подпольное пространство, что увеличит разницу температур теплоносителя в системе.

Кладка кирпичной печи с водяным котлом

Схема устройства твёрдотопливного котла.

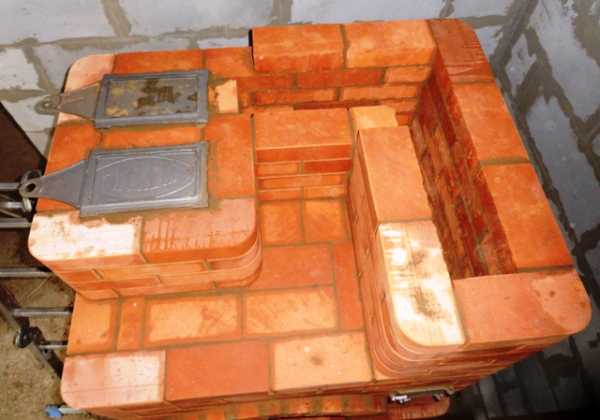

Кладка кирпичной печи с водяным котлом производится в следующей последовательности:

  1. Заливается фундамент под местом расположения печи.
  2. Пока фундамент сохнет, смешивается раствор глины и песка в соотношении 1:2. В зависимости от жирности глины эту пропорцию можно изменять. До начала приготовления смеси глина отмокает в воде в течение 10-12 часов (большие комки глины необходимо при этом размять руками). Перед началом кладки песок и глина тщательно перемешиваются.
  3. На высохший фундамент выкладывается гидроизоляция – обычно рубероид с размером будущей печи.
  4. Поверх гидроизоляции наносится слой раствора, выравнивается и укладывается первый слой кирпича. Следует учесть, что для внешнего слоя лучше использовать красивый кирпич, он будет выглядеть более эстетично. Внутренние слои можно формировать из бракованных или битых кирпичей.
  5. Каждый слой кирпича тщательно покрывается раствором.
  6. На необходимой высоте делается отделение для золы и непосредственно топка.
  7. В отделении для золы размещается лист металла, для того чтобы в дальнейшем удобно было выгребать зольные остатки. Тут же устанавливается дверца поддувала.
  8. За топкой, в передней части дымохода, устанавливается водяной котел. Для него сооружаются кирпичные выступы с металлическими уголками. Необходимо использовать уровень, чтобы предотвратить образование воздушных пробок. В самой топке закрепляется дверца для загрузки топлива.
  9. Поверх котла ставится металлическая плита, формируется дымоход и система прочистки. Будет нелишним сделать отдельную дверцу для чистки котла от нагара.
  10. На полу перед топкой закрепляется металлический лист, чтобы соблюсти правила противопожарной безопасности.

Схема устройства котла.

При первой растопке сделанной печи необходимо следить за исправностью системы и отсутствием течи. Помещение необходимо проветривать, так как зачастую при первой протопке возникают неприятные запахи выгорающих промышленных смазок и нагревающейся глины. Она производится не менее часа с максимально возможным количеством топлива.

Кирпичная печь с самодельным котлом – это один из лучших способов обогрева небольших загородных домов, который позволит насладиться теплом холодными зимними вечерами и сохранит ваш бюджет.

Самые популярные статьи блога за неделю

teplomonster.ru

Котел в печь для отопления своими руками


Кирпичные печи с котлом отопления

Если вы решили построить у себя на участке баню, то особое внимание следует обратить на то, какой котел вы там установите. Изготовить такую конструкцию своими руками – это вполне реальная возможность. Ничего сложного в этом нет. Главное иметь под руками грамотно выполненный чертеж, по которому вы…

Самодельные котлы на опилках – это выход из создавшегося затруднительного положения. И даже если вы умеете мастерить, то такое приспособление для отопления помещения вам будет под силу. Нужно иметь в своем распоряжении трубу диаметром около 400 мм. С одной стороны делается днище (приваривается ку…

В данном материале Вы узнаете как грамотно изготовить котёл отопления работающий на дровах своими руками, используя подручные средства. Вам понадобится совсем немного опыта обращения со сваркой а так же металл который необходимо будет сварить. Котел паровой на дровах представляет собой прекрасный…

Из данного материала Вы узнаете как правильно делать самодельные котлы на отработке, мы подробно рассмотрим вопрос о том как самостоятельно используя подручные средства сделать хороший самодельный котел работающий на отработке. У любого обывателя желающего провести отопление в собственный дом воз…

otoplenie-vdome.ru

Особенности водяного отопления от печи своими руками

В последнее время все большую популярность приобретает индивидуальное жилье. Строительство индивидуальных домов ведется не только в отдаленных районах, но и в пределах города. Подключение дома или дачи к системе центрального отопления удается не всегда. Кроме того, многим кажется, что установить печное отопление с водяным контуром выгоднее с экономической точки зрения. Но так ли хороша печь с водяным отоплением, как это кажется на первый взгляд?

Комбинирование – удачное решение

Камин с контуром

Многие задаются вопросом, как объединить эти две совершенно разные системы. Вопрос совершенно не праздный.

  • Многие задаются вопросом, как могут быть объединены отопительно варочная печь с теплообменником. Вопрос совершенно не праздный.
  • Ведь обычная отопительно варочная печь на дровах не может обеспечить равномерного обогрева всех комнат дачи, особенно, если требуется организовать печное отопление двухэтажного дома.
  • Приходится устанавливать как минимум несколько печей, что, согласитесь, с финансовой точки зрения довольно сложно сделать.
  • Установив печное отопление с водяным контуром своими руками, можно исправить ситуацию.
  • Устроив отопительно-варочную кирпичную печь с водяным контуром, можно убить сразу двух «зайцев» — готовить пищу и одновременно обогревать большую площадь, используя один объем топлива.
  • Печь камин с водяным контуром, своими руками изготовленная, тоже, по мнению многих, способна значительно сэкономить на топливе при отоплении помещения.

Выгодно, удобно? Однозначно. Но это в теории, а как дело обстоит на практике, мы рассмотрим далее.

Есть спрос – есть предложение

Начнем с того, что в продаже уже существуют камины с установленным в них теплообменником, позволяющим осуществить в доме установку радиаторного отопления. Если же будет установлена отопительно варочная печь для водяного отопления, то данный агрегат позволит готовить пищу без увеличения расхода дров. Очень удачная инженерная мысль, но это только на первый взгляд.

Радиаторная система – неисправимые законы

Система отопления

Как известно, изначально радиаторная система отопления индивидуального дома рассчитана на гравитационный закон. Перепад выходного и входного трубопровода данной системы составляет значительную величину. Выходящий трубопровод располагается значительно выше входящего трубопровода. Из этого становится понятным, что чем больше разница в температуре теплоносителя в этих трубопроводах, тем лучше циркуляция внутри радиаторной системы, соответственно, лучше отопление. Недостаток наклона системы и небольшой перепад в трубопроводах в настоящее время с успехом компенсируют установкой специальных насосов, работающих от сети 220 В.

Высокий КПД с сюрпризом

Однако организуя печное отопление частного дома своими руками, владельцы нередко сталкиваются  с массой хлопот и сюрпризов. Дело в том, что дровяная отопительно варочная печь с теплообменником будет прекрасно обогревать и помогать готовить в холодное время года. КПД у такой печи очень высок и доходит до 85 – 90%. Прогретый за одну протопку кирпич долгое время будет греть радиаторную систему, позволяя сохранять тепло в доме длительное время. А что случится летом? Такую печь и камин с теплообменником нельзя будет использовать даже для приготовления пищи. Почему? Потому что она будет нагревать радиаторную систему отопления, и в доме будет невозможно находиться из-за жары.

Простое и  удачное решение

Скептики, конечно, скажут, что установка вентилей на радиаторной системе позволит перекрыть циркуляцию теплоносителя, обеспечив тем самым работу печи без нагрева системы. Все верно, циркуляции не будет. Но печь работает, контур внутри печи нагревается, что произойдет? Обратим свой взор в далекое прошлое, когда с помощью силы пара человечеству удалось двигать паровозы и корабли, сила пара просто потрясает. Остатки теплоносителя в контуре просто взорвутся,  разнеся всю печь.

Что же тут можно сделать? А мы возьмем и оборудуем печь с водяным контуром клапаном давления, — скажут одни. Будем сливать теплоноситель на летнее время, — скажут другие. И все они окажутся неправы. Действительно, отсутствие теплоносителя в системе радиаторного отопления скажется на отсутствии тепла в радиаторах в летнее время при работе печи и не создаст угрозы взрыва. Но что произойдет с самим контуром, находящимся внутри печи?

  • Сгорающие дрова вырабатывают очень высокую температуру.
  • Тепловая инерция кирпича очень высока, и металлический контур будет сильно нагреваться, что приведет к однозначному его прогоранию.

Представьте сами: осенью, залив теплоноситель, вы обнаруживаете течь внутри печи. Мало приятного, а для устранения такой поломки, как правило, придется сделать сложный ремонт с перекладкой печи, что само по себе является очень неприятным и затратным делом.

Циркуляция – желания и действительность

Контур кирпичной печи

Но и это еще не все. Предположим, что кирпичная печь с водяным отоплением, своими руками установленная в доме, имеет принудительную систему циркуляции. Другими словами, во входном трубопроводе установлен насос, обеспечивающий нормальную циркуляцию теплоносителя внутри радиаторной системы.

  • Как правило, такие системы имеют трубопроводы сравнительно небольшого диаметра, да и сам контур тоже.
  • Мы уже знаем, что температура от твердого топлива имеет очень большую мощность, а кирпичи прекрасно аккумулируют тепло.
  • Чтобы в контуре печи теплоноситель не закипал, циркуляция должна быть очень хорошей.

Ну и прекрасно, скажут многие, хорошая циркуляция — залог хорошей работы радиаторной системы отопления. Повторимся, теория и практика — вещи разные, тем более практика российской действительности. Итак, зима, все нормально, печь топится, насос работает, циркуляция действует. Внезапно отключили свет, совсем не редкость, особенно, в районах, где располагаются дачи. Что произойдет?

Достаточно всего одной минуты, чтобы теплоноситель закипел в контуре печи. О последствиях мы уже говорили. Представьте сами, газовый котел можно успеть остановить простым перекрыванием  крана, а как вы остановите за это время русскую печь, работающую на полном ходу? Даже простое случайное выдергивание из розетки штепселя насоса циркуляции приведет просто к катастрофическим последствиям.

Печь и котел

Конечно, кирпичная печь с водяным контуром выглядит довольно заманчивым и экономически выгодным вариантом, но это только на первый взгляд. С подорожанием энергоносителей в отдаленных районах дрова остаются самым выгодным в

www.teplo-ltd.ru

Котел в кирпичную печь для загородного дома своими руками — Все о печи в доме

В последние годы все большую популярность набирает частное домостроение, так как городские жители переезжают в пригород, чтобы наслаждаться свежим воздухом и чистой природой. Однако не все пригороды обеспечены магистральным газоснабжением, а потому при постройке загородного дома возникает вопрос: как организовать его отопление? Применение электрического отопления тоже не всегда целесообразно, так как электрическая цепь бывает не в состоянии выдержать столь большие нагрузки.

Прежде чем возводить котёл в печи, сначала необходимо почистить от загрязнения радиаторы и тщательно промыть горячим раствором соляной кислоты 6%.

В таких случаях практически идеальным вариантом является кирпичная печь с водяным котлом отопления.

Такая печь способна без проблем обогреть дом любой конфигурации с площадью до 100 м2. Принцип работы такой схемы заключается в том, что тепло для отопления дает печь, а непосредственный обогрев комнат производят трубы отопления, которые нагреваются под действием жидкостного теплоносителя из котла в печи. Такая система обеспечивает довольно высокий КПД и теплоотдачу.

Простые правила эффективного теплообменника

Принцип работы печного отопления.

Если в доме есть готовая кирпичная печь, то организация водяного отопления своими руками — довольно несложная задача. Для этого достаточно поместить в топку самодельный котел в виде змеевика или любой другой формы. Главное, что необходимо учитывать при этом:

  • Перепад высоты между выходом жидкости из теплообменника и входом в него;
  • Необходимо обеспечить максимально возможную площадь его поверхности;
  • Теплообменник не должен мешать загрузке и горению топлива.

Если же сооружается печь своими руками, то котел для кирпичной печи можно сделать максимально эффективным. Для этого необходимо соблюсти несколько важных условий:

  • Продукты сгорания должны выходить из дымохода максимально холодными;
  • Большая теплоотдача печных газов внутри печи повышает ее КПД;
  • Теплообменник лучше всего помещать в дымоходе, а не в топке.

Возможно, эти правила покажутся несколько странными, ведь по логике лучше всего теплообменник должен нагреваться на открытом пламени топки. Однако необходимо учитывать и другие процессы, происходящие в печи. С точки зрения физики, пламя — это сгорающие частицы топлива. И если мы будем отбирать у этих частиц тепло, тогда они не будут сгорать полностью, что снизит полезность печи.

Схема подключение котла к отопительной системе.

Кроме того, для лучшего нагрева теплоноситель должен двигаться навстречу потоку тепла. Только таким образом сохраняется разница температур между разными частями теплоносителя, повышая эффективность нагрева и обеспечивая лучшую его циркуляцию внутри системы.

Еще одним плюсом такого расположения нагревательного бака является то, что на нем образуется меньше конденсата, что способствует отсутствию коррозии.

Вернуться к оглавлению

Необходимые материалы

Для сооружения кирпичной печи с котлом обогрева понадобится:

  • котел отопления или радиаторы;
  • схема кладки;
  • кирпич для печи;
  • колосники;
  • трубы, для того чтобы вводить и выводить теплоноситель внутрь котла;
  • необходимый инструмент.

Вернуться к оглавлению

Сооружение теплообменника

Схема монтажа теплообменника и накопительного бака.

Можно легко соорудить эффективный котел своими руками. Если он будет выполнен в виде бака, то необходима высококачественная сталь, которая хорошо переносит тепловые нагрузки и коррозию из-за теплоносителя. Кроме того, материал изготовления должен обладать высокой теплопроводностью, чтобы повысить эффективность системы.

Толщина стенок бака должна быть в пределах 4-5 мм, что обеспечивает его прочность с одновременным быстрым прогревом. Стандартных размеров для такого теплообменника не существует, все зависит от конфигурации существующей или планируемой печи. Главное, чтобы высота бака была не менее 500 мм для лучшей циркуляции.

Если же теплообменник будет представлять собой змеевик или другой контур из труб, то тут также есть некоторые нюансы. Трубы для изготовления подобных конструкций должны быть толстостенными и не иметь швов. Если же бесшовную трубу найти затруднительно, то необходимо проварить уже имеющиеся швы, чтобы предотвратить возможную утечку теплоносителя.

Входную трубу лучше всего располагать у верхней части конструкции, а обратка располагается в любом удобном месте. Трубы свариваются не встык, а с фасками, чтобы избежать непроваренных участков, которые будут течь в дальнейшем. Минимальное расстояние между коленями конструкции 5-6 см, чтобы нагрев каждого колена был максимальным. Перед тем как поместить такой котел непосредственно в печь, необходимо наполнить его водой и проверить наличие течей, которые оперативно устраняются.

При помещении котла непосредственно в печь стоит придерживаться уровня, однако допускаются незначительные отклонения.

Вернуться к оглавлению

Котел для кирпичной печи из радиаторов

Чертеж водяного котла для отопления.

В качестве теплообменника могут быть использованы старые чугунные радиаторы отопления. Площадь поверхности каждого такого радиатора составляет 0,25 м2, что в несколько раз больше прямоугольного бака, занимающего такой же объем.

Перед тем как помещать систему радиаторов непосредственно в печь, необходимо убрать с них всю грязь, промыть сначала теплым раствором 6% соляной кислоты, а затем — водой. Картонные прокладки между секциями удаляются, так как в печи они выгорят, и через них будет вытекать жидкий теплоноситель. Все прокладки заменяются асбестовыми нитями, пропитанными графитовым порошком.

Необходимое количество секций радиаторов скрепляются между собой. Входную и выходную трубы располагают по диагонали, остальные отверстия заглушаются пробками. Вся конструкция проверяется на наличие течи.

Если при работе установка не протекает, то она помещается непосредственно в печь. При этом, как уже говорилось ранее, располагается она не в самой топке, а в дымоходе. В данном случае это обусловлено еще и тем, что чугун нельзя нагревать на открытом огне, что чревато его разрушением. Входные и выходные трубы должны располагаться перпендикулярно полу. Для улучшения естественной циркуляции трубу-обратку можно пропустить через подпольное пространство, что увеличит разницу температур теплоносителя в системе.

Вернуться к оглавлению

Кладка кирпичной печи с водяным котлом

Схема устройства твёрдотопливного котла.

Кладка кирпичной печи с водяным котлом производится в следующей последовательности:

  1. Заливается фундамент под местом расположения печи.
  2. Пока фундамент сохнет, смешивается раствор глины и песка в соотношении 1:2. В зависимости от жирности глины эту пропорцию можно изменять. До начала приготовления смеси глина отмокает в воде в течение 10-12 часов (большие комки глины необходимо при этом размять руками). Перед началом кладки песок и глина тщательно перемешиваются.
  3. На высохший фундамент выкладывается гидроизоляция — обычно рубероид с размером будущей печи.
  4. Поверх гидроизоляции наносится слой раствора, выравнивается и укладывается первый слой кирпича. Следует учесть, что для внешнего слоя лучше использовать красивый кирпич, он будет выглядеть более эстетично. Внутренние слои можно формировать из бракованных или битых кирпичей.
  5. Каждый слой кирпича тщательно покрывается раствором.
  6. На необходимой высоте делается отделение для золы и непосредственно топка.
  7. В отделении для золы размещается лист металла, для того чтобы в дальнейшем удобно было выгребать зольные остатки. Тут же устанавливается дверца поддувала.
  8. За топкой, в передней части дымохода, устанавливается водяной котел. Для него сооружаются кирпичные выступы с металлическими уголками. Необходимо использовать уровень, чтобы предотвратить образование воздушных пробок. В самой топке закрепляется дверца для загрузки топлива.
  9. Поверх котла ставится металлическая плита, формируется дымоход и система прочистки. Будет нелишним сделать отдельную дверцу для чистки котла от нагара.
  10. На полу перед топкой закрепляется металлический лист, чтобы соблюсти правила противопожарной безопасности.

Схема устройства котла.

При первой растопке сделанной печи необходимо следить за исправностью системы и отсутствием течи. Помещение необходимо проветривать, так как зачастую при первой протопке возникают неприятные запахи выгорающих промышленных смазок и нагревающейся глины. Она производится не менее часа с максимально возможным количеством топлива.

Кирпичная печь с самодельным котлом — это один из лучших способов обогрева небольших загородных домов, который позволит насладиться теплом холодными зимними вечерами и сохранит ваш бюджет.

1popechi.ru

Кирпичная печь с котлом водяного отопления дома, камин

Печное отопление в качестве главного источника тепла человечество использует с самых давних времен. Обычно такой тип отопительной системы использовали в деревенских домах. Такое отопление было достаточным для обогрева дома с небольшой площадью. На сегодняшний день многие отстраивают себе частные дома с большой площадью и не всегда печное отопление способно обеспечить эффективный обогрев всего дома. Для домов с большой площадью хорошим решением будет установка таких устройств, как печь с котлом водяного отопления. Такая система является эффективной, а красивый камин с котлом водяного отопления послужит еще и для эстетических целей.

Печь с котлом водяного отопления

Преимущества совмещенной системы и недостатки

Печка с котлом отопления каменка традиционного типа состоит из таких компонентов, как колосники, дымоотводный канал, зольник и камера для топки. Эти атрибуты классической деревенской печи знакомы любому жителю деревни. Что касается современных печек, то визуально они почти полностью идентичны, однако они обладают несколько иными характеристиками:

  • Простая деревенская печь за час работы выделяет не более 6500 Ккал тепла. Этого количества тепла хватит на обогрев дома с небольшой площадью. Данный метод отопления идеально подойдет для дачного домика.
  • Если печное отопление скомбинировать с водяным, то производительность повысится в несколько раз. Также можно будет обогреть и большую площадь дома. При этом будет сжигаться то же самое количество твердого топлива. Кроме этого, в атмосферу будет выбрасываться не так много отработанных газов, что позволит повысить экономичность системы.
  • Для того чтобы добиться еще более высокой эффективности, можно совместить  такие две отопительные системы, как конвекционную и водяную. Во время одновременной работы двух систем будет суммироваться их производительность. За один час работы такой тандем будет вырабатывать до 21000 Ккал. Такого количества тепла хватит для обогрева дома с площадью до 300 кв. метров.
  • Важным преимуществом такой отопительной системы можно назвать доступность топлива. Обычно для работы такой отопительной системы применяются дрова или дрова и уголь. Такое топливо является наиболее доступным и стоит относительно недорого.

Дрова являются самым доступными топливом для отопления

  • Печь с котлом водяного отопления не нуждается в постоянной топке. Чтобы такая система функционировала, потребуется закладывать топливо всего 2 раза в день. Независимо от того, какая температура на улице, в доме можно будет создать наиболее оптимальный для вас микроклимат.
  • КПД обычной деревенской печи достигает максимальной отметки в 50%. В случае если скомбинировать две отопительные системы, то этот показатель повысится до отметки в 85%. С учетом того, что для организации отопительной системы используется печь на дровах, то такой показатель является идеальным.

Есть у печного отопления и свои недостатки. Такая печь-котел для отопления дома может быть монтирована не только в дачном или деревенском доме, иногда ее устанавливают в загородных домах, относящихся к элитной категории. Иногда такие печные котлы отопления могут выполнять не только роль источника тепла, но и декоративную задачу.

Печь может быть прекрасным украшением дома

Нормы безопасности

Эксплуатация дровяных печей требует соблюдения некоторых правил и норм безопасности:

Рекомендуем к прочтению:

  • Печи с котлом водяного отопления должны постоянно контролироваться человеком. Для нормальной работы системы потребуется не только добавлять дрова или уголь в печь, но также периодически производить очистку зольной камеры.
  • Следует уделить внимание и таким компонентам печи с водяным котлом отопления, как задвижки дымоходного канала. Их нужно поставить в открытое положение до того момента, как будет разжигаться очаг.

Заслонки в печи с водяным контуром

Такую отопительную систему можно  использовать только в холодное время года. В летнее время использовать такую печь для приготовления пищи будет не слишком целесообразным. Если необходимо готовить пищу, то следует поискать другой тип отопительной системы.

Иногда для организации системы отопления используют дровяные кирпичные печи с котлом отопления, созданные народными умельцами или любителями.

Не всегда такие печи обладают хорошим качеством. Любой перегрев или другая внештатная ситуация может привести к тому, что потребуется ремонт печи, иногда достаточно серьезный. Так как пламя огня обладает высокой температурой, оно постепенно нарушит целостность печных стенок. Поэтому в любом случае наступит такой момент, когда потребуется поменять теплообменник. Для того чтобы осуществить замену данного компонента, придется разобрать часть кладки.

Самодельная печь

Если вы установили систему отопления самодельного типа, то ее можно дополнить насосом, который обеспечит принудительную циркуляцию, или снабдить систему устройствами, которые будут контролировать уровень давления.

Монтаж котла

Во время подготовки и реализации проекта по комбинированию двух отопительных систем необходимо обратить внимание на некоторые нюансы. Печной котел отопления может различаться по таким параметрам, как материал изготовления, тип главного компонента и другим.

Рекомендуем к прочтению:

Если не обращать внимание на наиболее важные строительные и технические требования, то можно получить бракованную систему. Теплообменник должен полностью находиться в топке. Котел в печь для отопления обычно имеет П-образную форму, а изготавливается он из железа листового типа.

Теплообменник водяного контура печи

Особого внимания требуют такие моменты:

  • Размер котла. Некоторые думают, что для обогрева дома с большой площадью потребуется и массивный самодельный котел отопления в печь. Однако котел обладает довольно скромными размерами. Обычно котел имеет такие габариты, как 75х50х30. Поверхности такого котла хватит для обогрева дома с площадью до 200 кв. метров. Чтобы увеличить в полтора раза производительность такого котла, можно снабдить его насосом принудительной циркуляции.
  • Форма котла. От формы котла зависит, насколько большую площадь он сможет обогреть. Лучше всего котел установить в центр очага горения. Если его расположить таким образом, то можно добиться наибольшей эффективности системы отопления.

Котлы которые устанавливаются в печь имеют разную форму

  • Особенности. Нужно оставить маленький зазор между поверхностью котла и стенками печи. Наиболее идеальным будет расстояние в 0,5 см.

Кладка и кирпич

Печники всегда пользовались большим спросом. Все специалисты и мастера в данной области должны соблюдать некоторые важные правила:

  • Для изготовления топочной камеры необходимо использовать только те материалы, которые обладают высокой огнеупорностью. Открытый огонь может нанести вред даже такому материалу, как камень или кирпич. Это может заметно снизить устойчивость и прочность всей конструкции.
  • Не стоит экономить на кладке стенки из кирпича.
  • Особое внимание необходимо уделить герметичности швов. Даже небольшая щель опасна для здоровья людей, так как через нее может проходить угарный газ.

Можно обустроить две камеры, одну предназначенную для обогрева, а другую для приготовления пищи. Такая хитрость позволит использовать кирпичный котел отопления и в летнее время.

otoplenie-doma.org

Как сделать печь с котлом водяного отопления своими руками

Для ускорения нагрева любого помещения, а это может быть как жилой дом, так и баня, вы можете самостоятельно построить печь с котлом водяного отопления. Такое оборудование поможет вам сэкономить дрова и время для растопки. Главная идея такой конструкции заключается в том, что встроенный в отопительную печь водяной котел, даже если он имеет небольшие размеры, способен обеспечивать высокий уровень теплоотдачи.

Котел водяной из чугунных радиаторов

Для такого типа котлов подойдут радиаторы М-140. Их весьма легко отыскать, так как они в больших объемах отправляются в утиль, когда меняют радиаторы на более современные или сносят старые здания. Каждая из секций такого радиатора имеет емкость в 1,5 литра, а площадь их составляет 0,254 квадрата. То есть, если объединить 12 секций, то объем теплообменника составит 18 литров, а площадь – 3 квадрата. Такой котел имеет производительность на площадь до 100 квадратов. Так что для жилого дома вполне хватит.

Для того чтобы использовать радиатор, необходимо его немного переделать.Изначально следует убрать прокладки из картона, расположенные между секциями. Лучшей заменой для них станет шнур из асбеста, который необходимо пропитать олифой с добавлением графита. Таким образом, прокладки будут защищены от прогорания при высокой температуре.

Кроме этого, перед началом сборки секции следует промыть изнутри с использованием 6-процентного раствора соляной кислоты, а после – вымыть их еще и водой. Это очистит трубы от загрязнений и ржавчины, которая там собралась за время эксплуатации.

Сборка радиаторов

Собирать радиаторы не сложно, потому как это действие полностью повторяет процесс их разборки. Соединяются секции ниппелями, которые имеют левую и правую резьбу с обеих сторон. Таким образом, секции сверху и снизу притянутся плотно одна к другой при прокручивании ниппеля. Когда зазор становится шириной в 2 см., следует намотать асбестовый пропитанный шнур, и только потом до конца затягивать ниппели.

Когда вся конструкция собрана, следует дождаться, пока высохнет олифа, а потом проверить стыки на герметичность, то есть подать в радиатор воду под большим давлением. Это обезопасит последующее использование радиатора, и протечек не будет.

Подсоединять трубы обратки и подачи теплоносителя нужно по диагонали радиаторов. Отверстия, которые остались открытыми, нужно закрыть заглушками. Лучше брать дюймовые трубы. С одной из сторон на радиаторе будет правая резьба, так что с подключением сложностей не будет. С противоположной стороны используйте муфту со сгоном и ниппель.

Расположение котла

Располагается котел, сделанный своими руками, не в самой топке, где будут гореть дрова, а в камере дымохода, который находится за топкой. Потому как радиаторы сделаны из чугуна, их нельзя греть прямым огнем, а только при помощи горячих газов, которые выходят из топки.

Расположение радиатора должно быть таким, чтобы трубы, выходящие из него, находились перпендикулярно полу. Можно еще место подводки обратки опустить ниже уровня полов, то есть, в пространство под ним.

Помещение котла в печь

Самым лучшим вариантом печи станет тот, который предусматривает кладку, и при этом встраивается уже заранее подготовленный котел. Тогда печь с котлом водяного отопления будет иметь некоторые особенности в своей конструкции, обеспечивающие более высокую степень эффективности и небольшие размеры.

Кладка

Кладка кирпича для печки с котлом своими руками включает в себя следующие этапы:

  • Закладка бетонного фундамента с армированием.
  • Кладка производится с использованием песчано-глиняного раствора. Хорошо будет, если песок с глиной замочить в воде на ночь. Таким образом, если протереть глину с песком и оставить их на ночь, они лучше перемешаются, а смешивать необходимо две порции песка к одной порции глины.
  • На фундамент необходимо выложить гидроизоляцию, самым практичным вариантом будет рубероид.
  • Слой раствора необходимо распределить равномерно своими руками на гидроизоляцию, используя уровень. Только после этого начинается кладка первого ряда кирпича.
  • Первым следует сформировать контур самого поддувала и установить для него дверцы. Потом сверху на несколько рядов кладки кирпичей поместить решетку, которая разделяет поддувало и топку.
  • Во время формирования топки своими руками необходимо учесть размеры котла и подготовить зазоры, которые должны быть между внешними стенками самого котла и кладкой по всему периметру топки. В первом ряду кирпичей по периметру топки необходимо сделать бортик для того, чтобы установить уголок. На этих уголках будет закрепляться котел. Стоит помнить и про проемы по бокам топки для того, чтобы вывести трубы для подачи и обратки.
  • Кладка стенок дымохода своими руками должна предусматривать формирование каналов для того, чтобы рассеивалось лишнее тепло, и можно было сбрасывать золу и гарь.
  • В конце всей работы следует выкложить дымоход. После окончания всех работ вы можете подключить систему отопления к котлу и проверить ее работоспособность.



poluchi-teplo.ru

Печь с котлом водяного отопления своими руками с фото и видео

На данный момент для загородных домов необходим качественный и более экономичный обогрев, поэтому печь с котлом водяного отопления своими руками – весьма актуальный вопрос для эффективного решения этого вопроса.

Особенности печного отопления с водяным контуром

Главной особенностью такой системы отопления является ее универсальность и высокий уровень эффективности, поэтому она является оптимальным решением для обогрева загородных домов.

Быстрое и равномерное распространение тепла достигается благодаря хорошей теплоотдаче и активной циркуляции теплоносителя в системе, что позволяет качественно прогреть все помещения в доме, а не только ту комнату, где расположена печная установка.

Конструкция представляет собой наличие радиаторов во всех комнатах, которые соединены между собой трубами отопления. Отличительными показателями от традиционных конструкций является равномерный прогрев и экономия денежных средств на топливо, а также отсутствие быстрого остывания печного оборудования.

В качестве теплоносителя, в основном, используется вода, а в условиях низких температур, чтобы исключить ее замерзания, рекомендуется использовать специальные присадки. Другим способом исключить замерзания воды является применение различных антифризов, которые не замерзают при сильных морозах.

Теплообменник – основа водяного отопления

Главным элементом такой установки является водяной контур (теплообменник), который устанавливается непосредственно в топке. Основным плюсом этого регистра является то, что его можно подключить к традиционной отопительной системе.

Сразу после его монтажа, печь превращается в мощный котел, который характеризуется повышенной эффективностью и производительностью.

Современные конструкции изготовлены на основе новейших технологий, которые позволяют существенно снизить затраты на топливо, необходимое для обогрева дома. Теплообменник можно самостоятельно изготовить для уже построенной печи, необходимо только знать особенности кладки и конструкцию печной установки.

Главные типы печей для водяного отопления

На сегодняшний день существует несколько разновидностей установок, применяемые для печи с котлом водяного отопления своими руками.

К которым относится:
  • Тепловой агрегат на дровах. В качестве топлива используются дрова, а также не рекомендуется длительное время эксплуатировать такую установку на полной мощности, что значительно сокращает период ее службы;
  • Чугунные установки. Корпус изготавливается из листовой стали, характеризуется такая конструкция повышенной прочностью и надежностью, а также установка отлично аккумулирует и отдает тепло, повышая эффективность и производительность установки;
  • Булерьян. Для обеспечения теплообмена не требуется отдельный регистр, эту функцию выполняет сам корпус, который нагревает теплоноситель. Эффективность оборудования достигается за счет специального отдела, в котором дожигается газ.

Варианты для регулирования температурного режима в печи

В большинстве случаев требуется наличие регулятора, который позволяет регулировать температуру в печи, в зависимости от потребностей и условий окружающей среды.

Существует несколько вариантов регулировки, к которым относится:

  • Увеличение объема топлива. Это позволяет поднять температуру в случае надобности повысить уровень обогрева помещений;
  • Применение специальной заслонки. Такой способ позволяет, как повысить, так и понизить температуру до требуемого значения;
  • Монтаж циркуляционного насоса. Предназначен для качественного обогрева помещений за счет повышения производительности работы радиаторов и труб, по которым течет теплоноситель.

Преимущества и недостатки

Печное отопление на основе водяного контура имеет свои преимущества и недостатки эксплуатации.

Положительных сторон значительно больше, к ним относится:

  • Экономичность печной установки с водяным регистром;
  • Возможность использования дополнительного оборудования;
  • Несложный самостоятельный монтаж установки;
  • Высокий уровень эффективности и производительности системы;
  • Большой выбор теплоносителя для обогрева;
  • Функциональность и универсальность печного отопления на базе водяного контура;
  • Оригинальный внешний вид.

Кроме наличия существенного количества плюсов есть и некоторые минусы, к которым относится меньший КПД по сравнению с твердотопливной отопительной системой, а также отсутствие автоматизированного способа управления и регулировки температурного режима.

Технология самостоятельного монтажа печного водяного отопления

Для самостоятельной установки потребуется чугунный радиатор в качестве водонагревателя, который характеризуется экономичностью и компактностью эксплуатации.

Предварительно следует разобрать секции радиаторов, тщательно их почистить и промыть водой, а затем снова собрать в единую конструкцию. Чтобы компенсировать возможное расширение водяного контура необходимо оставлять небольшой зазор между котлом и стенками печи.

Чугунный котел целесообразнее устанавливать не в саму топку печи, а в дымовой канал, что обеспечивает нагрев не огнем, а горячими парами сжигаемого топлива. Для повышения циркуляции воды в системе следует обратную трубу проводить через фундамент печи и ее подпольную поверхность, что позволяет существенно увеличить разницу температур.

Трубу рекомендуется использовать без швов с толстыми стенками, а в случае наличия шва тщательно заварить его перед установкой. Самым эффективным и простым регистром для самостоятельного изготовления является вертикальный теплообменник.

Он представляет собой сваренные трубы, которые имеют достаточно большой диаметр для свободного перемещения теплоносителя. Трубы соединяются посредством сварки в единый контур.

Посмотрите видео:

Как показывает практика и статистика, печь с котлом водяного отопления своими руками является одним из самых эффективных решений для обогрева частного дома с минимальными затратами на топливо.

domunit.ru
