Котел водяной своими руками – Водяной котел на дровах своими руками

Самодельные котлы для водяного отопления для частного дома

Водная отопительная система – наиболее распространенный способ создания тепла в доме. Главным элементом системы является котел водяного отопления, который нагревает теплоноситель.

Виды

Сделать своими руками можно такие виды котлов:

1. Твердотопливные устройства длительного горения.
2. Обычные твердотопливные котлы.
3. Электрические котлы.

Существуют газовые устройства, но, учитывая взрывоопасность газа, браться за самостоятельное производство таких агрегатов нельзя.

Все виды котлов имеют два общих признака:

1. Наличие емкости для нагрева воды. Может иметь вид цилиндрического бака или представлять собой систему соединенных между собой трубок.
2. Наличие источника тепла. В котлах длительного горения это дрова, пеллеты или любой другой вид твердого топлива. В электрических устройствах для частного дома теплоноситель нагревается благодаря малой электропроводности нихромовой нити или самой воды. Также его нагрев может происходить благодаря вихревым токам, которые возникают из-за работы индукционной катушки.

Первый элемент играет ключевую роль, поскольку от него зависит эффективность, КПД самодельного котла. Больше всего его важность ощущается в твердотопливных котлах длительного горения, ведь он должен впитывать как можно больше созданного тепла.

Эта его способность зависит от площади. Чем она больше, тем больше тепла он впитывает, и тем больше охлаждается угарный газ. В правильно сделанном отопительном котле длительного горения он охлаждается до 120-150 °С.

Котел длительного горения

Этот котел имеет как минимум две модификации.

Конструкция первой модификации котла длительного горения состоит из следующих элементов:

1. Зольной камеры с дверкой, на которой размещается поддувало.
2. Топочной камеры с дверкой.
3. Теплообменника.
4. Патрубков для подачи и возврата теплоносителя.
5. Отверстия для выхода угарных газов. Размещается вверху топочной камеры.
6. Регулятора тяги (включает в себя датчик температуры в виде биметаллической пластины или емкости, наполненной воском, а также цепной механизм, который управляет поддувалом).
7. Корпуса.
8. Теплоизоляции.
9. Обшивки.
10. Ножек.

В этом котле длительного горения зольная камера имеет такую же глубину и ширину, как и топочная. Она размещена под камерой для сгорания.

Самостоятельно можно сделать два виды теплообменника:

1. Трубчатый.
2. Водяную рубашку.

Первый представляет собой вертикальные трубы, которые соединены горизонтальными трубками, или горизонтальные трубки, концы которых приварены к двум плоским вертикальным герметичным металлическим коробкам. При этом один конец каждой трубы находится выше второго. То есть имеется небольшой наклон. В обоих вариантах трубы размещаются в шахматном порядке. Благодаря этому дым как будто запутывается между трубками теплообменника и отдает больше тепла.

Такой узел размещают в топке. Его ставят в верхней части камеры. При этом движение теплоносителя должно быть противоположным движению дыма. В котле с таким теплообменником всегда делают дополнительный корпус. Между ним и топочной камерой должно быть пространство в несколько сантиметров. Благодаря этому не будет перегреваться теплоизоляционный материал, который размещается вокруг корпуса.

Что касается водяной рубашки, то такой теплообменник представляет две размещенные одна в одну емкости. Внутренняя является топочной камерой. Между емкостями образуется пространство. Во время работы котла оно заполняется водой, которая впитывает тепло от раскаленных стенок топочной камеры.

Вторая модификация котла для отопления дома имеет схожее строение:

1. Корпус. Представляет собой конструкцию из двух труб, которые вставлены друг в друга. Пространство между ними заполняется водой.
2. Зольная и загрузочная дверки.
3. Распределитель воздуха. Круглая пластина с приваренными снизу вертикальными пластинами и сделанным по центру отверстием. Этот распределитель подает воздух к дровам через трубу, которая приварена к сделанному в нем отверстию. Наверху трубки имеется заслонка.
4. Верх с отверстием по центру. Через это отверстие проходит труба подачи кислорода (она приварена к распределителю воздуха).
5. Дымоход.

Пиролизный котел

Этот твердотопливный котел длительного горения имеет более сложную конструкцию:

1. Камера образования газа. Имеет дно, сделанное из шамотного кирпича. Посередине есть отверстие для движения газов.
2. Камера сгорания угарного газа.
3. Камера догорания газа.
4. Камера с трубчатым теплообменником. Она имеет дымовое отверстие.
5. Две дверки. Одна предназначена для загрузки горючего. Другая – для извлечения пепла. Она имеет такие размеры, которые обеспечивают свободный доступ к камерам сгорания и догорания газа.
6. Трубы, которые подают воздух внутрь разных камер. При этом подача кислорода проводится по отдельности. Одни каналы подают воздух в камеру газификации, другие внутрь щели в дне этой камеры. Каналы размещены в толще шамотного кирпича. При этом поступивший кислород, находясь под влиянием тяги, движется вместе с газами в камеру сгорания.
7. Механизм с заслонками, которые управляют подачей воздуха через различные каналы.
8. Дымосос (расположен на тыльной стороне 4-й камеры).
9. Воздушный шибер. Над ним находится дымосос.
10. Шибер прямого хода. Этот элемент размещен на задней стенке загрузочной камеры. Его открывают только в момент разжигания огня. В это время дым выходит сразу в заднюю камеру.
11. Трубчатый теплообменник.

В таком твердотопливном котле длительного действия камеры сгорания и догорания находятся под камерой газификации.

Особенности изготовления твердотопливных котлов

1. В качестве материала лучше всего брать жаропрочную сталь с толщиной 4-5 м. Если такой сплав является слишком дорогим, можно сварить котел с обычного листового металла. Для пиролизного котла подходит металл с огнестойкой футеровкой. Другой материал быстро разрушится.
2. Диаметр патрубков, которые отходят от теплообменника, зависит от типа циркуляции теплоносителя. Если вода должна двигаться естественным образом, то диаметр должен быть большим. Если же планируется использовать насос, то можно брать более узкие патрубки. Универсальный вариант – это патрубок, диаметр которого составляет 32 мм и более.
3. Стоит подбирать такую загрузочную дверцу для устройства с трубчатым теплообменником, чтобы через отверстие можно было вынуть этот теплообменник.
4. Дверки следует делать двойными, с асбестовой прокладкой.

Электрический котел водного отопления

В домашних условиях проще всего сделать тэновый котел. Он имеет такую конструкцию:

1. Накопительный бак в виде широкой трубы с заглушенными концами.
2. ТЭН, расположенный на дне (для системы с естественной циркуляцией) или вверху (для системы с циркуляционным насосом).
3. Патрубки подачи и возврата воды. Первый приварен вверху бака, другой – внизу.
4. Минеральная вата (обмотана вокруг бака).
5. Датчик перегрева. Расположен на корпусе или внутри котла.
6. Автоматический выключатель.
7. Магнитный пускатель.
8. Плата управления с термодатчиком.

Изготавливают котёл так:

1. Обрезают основную трубу.
2. Приваривают с обеих сторон вырезанные из листового металла круги.
3. Сверлят в одном из кругов отверстие для ТЭНа.
4. Сверлят в боковых стенках отверстия для патрубков.
5. Приваривают патрубки.
6. Фиксируют ТЭН.
7. Устанавливают на корпус датчик перегрева. Если используется термореле, то делается отверстие возле отверстия для ТЭНа. В нем фиксируют термореле.
8. ТЭН подключают к магнитному пускателю, а пускатель – к выключателю.
9. Термодатчик подключают к плате управления.
10. От платы проводят кабель к магнитному пускателю.
11. Всю конструкцию прячут в сделанном из оцинкованной или листовой стали корпусе.

Комбинированный котел

Этот самодельный котел для водяного отопления представляет собой сочетание твердотопливного и электрического котлов. Последний расположен так, что его патрубок обратки одновременно является патрубком комбинированного котла.

Во время горения дров теплоноситель просто омывает ТЭН и выходит из электрокотла в теплообменник, который находится внутри топочной камеры. Электрическая часть комбинированного котла является дополнительной и используется тогда, когда сгорели все дрова. ТЭН подбирают так, чтобы мощности хватало для поддержания минимальной температуры воды, циркулирующей по системе.

poluchi-teplo.ru

как построить отопительное самодельное устройство своими руками

Модифицированные твердотопливные котлы длительного горения с водяным контуром — универсальное решение для отопления частного дома.

Они равномерно распределяют тепло и обеспечивают горячей водой. Эти агрегаты функциональны, надёжны, экономичны и автономны.

Их несложно сделать своими руками.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Схема твердотопливного котла с водяным контуром

Конструкция довольна проста. По схемам и чертежам легко создать котёл с водяным контуром длительного горения.

Такие устройства могут быть классического типа с одной камерой сгорания или пиролизные. По виду материалов подразделяют на стальные и чугунные.

При установке чугунного котла весом свыше 300 кг потребуется отдельная фундаментная плита.

Как устроен?

Устройство котлов с водяным контуром несложное. Они состоят из:

• Топочной камеры.
• Колосника.
• Зольника, для сбора золы. Он имеет отдельную дверцу, которая позволяет регулировать интенсивность горения.
• Теплообменника, накапливающего тепло.

Как и все простые отопительные приборы, эта конструкция имеет дверки и дымовую трубу.

По какому принципу работает?

Принци

ogon.guru

Самодельный котел для водяного отопления: устройство

Самодельный котел для водяного отопления работает по следующему принципу: топливо сгорает, тем самым нагревая теплоноситель. Им может быть что угодно, но самым распространенным является вода.

Конечно, при покупке готового агрегата необходима только его установка, монтаж системы и контроль работы. Котел своими руками позволит сэкономить и сделать удобную систему обогрева.

Вернуться к оглавлению

Котлы ручной сборки, преимущества и недостатки

Как уже было сказано выше, котлы своими руками — это экономия. Приобретенная модель обойдется вдвое дороже с учетом всех затрат, которые вложены в него. Но самодельные уступают покупным по уровню КПД. Принцип работы остается неизменным: топливо, сгорая, образует тепло, поступающее в теплообменник в котором нагревается вода.

Собранные с помощью индивидуальной схемы, они не имеют гарантии — это их единственный недостаток. Ведь при поломке или каком-то дефекте в работе нет возможности просто отнести его на ремонт или замену. Поэтому как он будет сделан, так и будет работать. Качество, долгосрочность и безопасность работы зависит от хозяина. И ремонтировать в случае его поломки придется самостоятельно.

Чтобы обезопасить дом и отопление, желательно использовать следующие виды топлива:

• дрова;
• пеллеты;
• электричество;
• уголь.

Именно вышеперечисленные виды топлива считаются наиболее безопасными для использования в котле своими руками. Не рекомендуется и даже запрещается, т. к. являются очень опасными, газовые и дизельные. Монтаж их в жилом помещении может быть очень опасно и закончится летально при низком уровне знаний, которые необходимы при установке.

Котлы с водяным контуром подразделяются по тому, какой вид топлива будет использоваться для их работы. Далее рассмотрим самые распространенные их типы.

Вернуться к оглавлению

Образцы для обогрева на дровах

Котел на дровах — самый простой при самостоятельном изготовлении. Достать все материалы, которые будут необходимы для его изготовления, и инструменты либо достаточно просто. Топливо, которое потребляет котел на дровах, а именно сами дрова, всегда без проблем и в необходимом количестве можно приобрести.

Главное преимущество состоит в том, что дровяные котлы просты и универсальны, но есть и недостатки, которые заключаются в низком значении КПД.

Котел водяного отопления проще всего будет сделать из трубы, имеющей достаточно толстые стенки большого диаметра, внутри которой будет находиться труба чуть меньшего диаметра, играющая роль топки. Пространство, которое будет оставаться между трубами, заполняется теплоносителем.

Такое приспособление является практически универсальным, т. к. может выступать как котел отопительный твердотопливный с водяным контуром. Для твердотопливного водяного котла подходят абсолютно все типы твердого топлива. Наиболее распространенными видами твердого топлива, используемого в процессе эксплуатации водяного котла, являются уголь каменный и бурый, торфяные брикеты и др.

Вернуться к оглавлению

Пиролизные котлы

По сравнению с предыдущим видом эти водяные котлы для отопления отличаются высоким уровнем КПД. Это происходит за счет особого процесса горения. Дерево во время горения в топке водяного котла при малом уровне кислорода разделяется на древесный кокс и пиролизный газ. Вдобавок к этому большое количество воздуха дает воспламенение с выделением огромного количества тепла. По экономии этот тип водяного котла превосходит любой другой котел отопления на твердом топливе, т. к. одной закладки дров хватит на 12 часов, а то и больше, другие не могут похвастать таким долгим временем горения, у них оно не превышает 4 часа.

Процесс горения построен так, что твердых отходов практически не остается. А уровень горения газа легко регулируется.

Правда такие водяные котлы отопления имеют достаточно жесткие требования к влажности топлива, которое будет использовано. Влажность топлива не должна превышать 30%, в противном случае образуются водяные пары, в которых пиролизный газ горит намного хуже, а отсюда и меньший объем выделяемого тепла.

Материалы, из которых будет изготовлен водяной котел, обойдутся дороже предыдущего варианта, но все средства, которые затрачены на его изготовление, окупят себя в несколько отопительных сезонов.

Вернуться к оглавлению

Электрические виды устройств

Самая простая и распространенная конструкция, по которой монтируются электрические котлы — это вертикально расположенная труба внутри которой находится ТЭН, внизу расположена обратка, а сверху подача. И, конечно же, циркулирующая внутри вода.

Главным минусом является запрет подключать водяные котлы мощностью в 7 кВт в сеть 220 Вольт, а 380 Вольт не везде есть.

Еще один простейший вариант, по которому делают электрические котлы — индукционный. Почти любой сможет его собрать, т. к. среди отопительных котлов такая схема сборки является самой легкой. Этот водяной котел состоит из пластиковой трубы с толстой стенкой, вокруг которой навито множество витков эмалированного провода, присоединенного к сварочному аппарату. Обычно используется его переносной прототип, который имеет на выходе ток в 15 А.

В саму трубу засыпается обрезанная стальная проволока, кусочки рубленого прутка — те элементы, которые будут нагреваться вихревыми потоками и передавать тепло в чистом виде. Сверху подключается подача, снизу обратка, а все пространство заполняется водой.

Также отопительные котлы могут быть на отработанном масле. Такой вид поможет с пользой избавляться от остатков ненужного масла и других жидких горючих смазок. Вместо смазок и масел можно использовать дизтопливо.

Для тех, кто умеет владеть инструментами самостоятельно, такая работа будет несложной, да еще и сэкономит немного денег. В простоте использования и дешевизне первыми будут отопительные системы на дровах, т. к. монтаж прост и незамысловат, а найти необходимое топливо достаточно просто: от переработки ненужной древесины и до покупки ее на рынке.

Пиролизная система будет более сложна в монтаже, но принесет больше тепла и минимум отходов, т. к. почти не оставляет их. Что касается электрической системы, то тут все зависит от напряжения в доме.

moigarazh.ru

Котёл водяного отопления своим руками

Центром системы отопления в индивидуальном (собственном) доме является котёл отопления, так как именно он осуществляет нагрев теплоносителя, который в дальнейшем с помощью насоса подаётся в радиаторы отопления.

Виды котлов для отопления

Газовые котлы для отопления

Прежде чем приступить к самостоятельному изготовлению, какого либо котла, нужно определится на каком топливе он будет работать. При большом желаний можно построить котёл к любому виду топлива. При необходимости всю нужную информацию по строительству можно найти на ресурсах всемирной паутины. Но прежде чем окончательно определится с выбором, необходимо ознакомится со всеми видами отопительных котлов, чтобы иметь определенное представление о всех имеющихся достоинствах и недостатках.

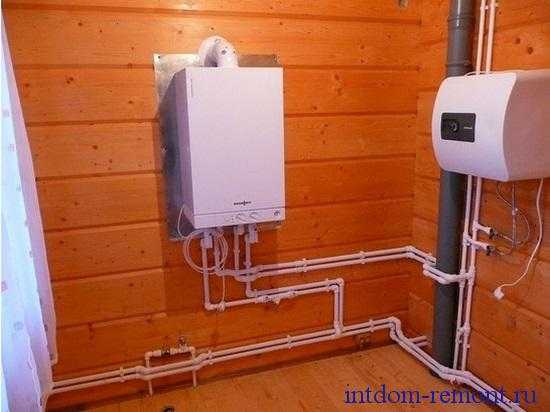

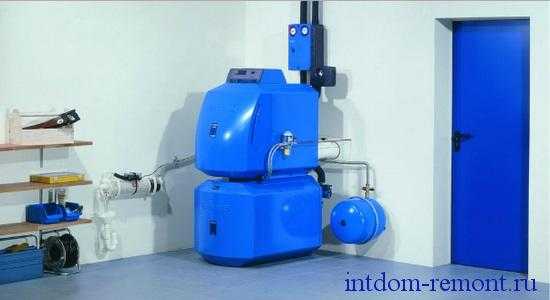

Газовый котел водяного отопления. Фото

1. Газовые. Такой тип котлов не рекомендуется изготавливать самостоятельно, потому, как к ним предъявляются достаточно много различных требовании, которые организовать достаточно сложно и это, прежде всего, связано с высокой вероятностью взрыва, который может произойти во время эксплуатации. Также их запрещено устанавливать в помещениях подвала.

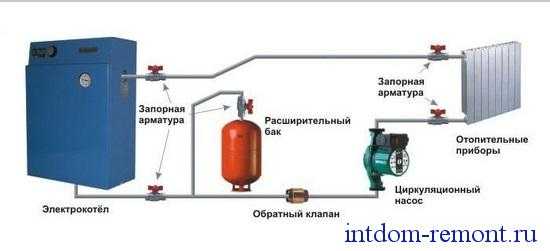

   Электрический котел водяного отопления.

2. Электрические. Для изготовления своими руками электрического котла не нужно иметь множество различных материалов и каких либо профессиональных навыков. Однако при выборе такого типа  котла для отопления, нужно принимать во внимание достаточно высокие цены на электричество. Электрический котел отопления. Фото

   Они могут идеально подойти для обогрева дачных домов с периодическим использованием, но для постоянной работы такой котёл очень дорог.

3. Котел водяного отопления на жидком топливе, вполне можно изготовить самостоятельно, но настройки форсунок в процессе эксплуатации вызывают определенные сложности, да и стоимость  топлива тоже не дешевая.
4. Среди всех вариантов перечисленных выше самым доступным и оптимальным вариантом может стать конструкция работающая на твёрдом топливе это может быть уголь, дрова и т.д.

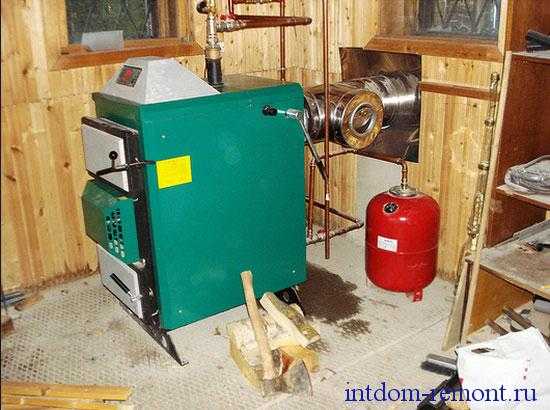

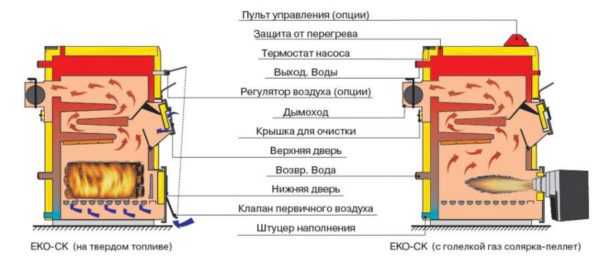

   Твердотопливный котел водяного отопления. Фото

Котел на твердом топливе для водяного отопления

Известно, что твердое топливо в качестве, которого мы рассматриваем дрова,   достаточно быстро сгорают в топке, не успевая при этом обогреть отапливаемое помещение до необходимой температуры. Поэтому чтобы этот процесс оптимизировать нужно, рассмотреть несколько способов сооружения своими руками котлов работающих с использованием твердого топлива.

Сравнение различных отопительных котлов работающих на твёрдом топливе.

Пиролизный котел котёл. Фото

Пиролизный котёл

Такой вид адаптирован для сжигания дров, также он еще называется «газогенераторный котел».  Суть работы его состоит в следующем; сгорание заложенных в топку дров  и выход из них  горячего дыма (летучих веществ)  осуществляется отдельно. Благодаря

intdom-remont.ru

Самодельный котел для водяного отопления

Самодельный котел для водяного отопления является великолепным «заменителем» дорогостоящему оборудованию. Его рабочая схема, так же как и внешний вид, зависят от таких факторов, как: доступные материалы и наличие дешевого топлива именно в вашем регионе, в данном случае это вода.

От чего зависит рабочая эффективность самодельного котла?

Производительность оборудования, сделанного собственноручно будет зависеть от:

• конструкции теплообменника;
• полноты топливного сгорания.

Из чего следует, что необходимо добиваться минимальной t° сгорания, так как чем она ниже, тем выше КПД котла.

Следующим плюсом низкой температуры, которую должен выдавать самодельный котел для водяного отопления – это его безопасность и долговечность.

Принцип, по которому устроен котел водяного отопления

Самодельные водяные котлы для отопления или изготовленные на заводе, работают двумя способами:

1. Сгорание топлива происходит внутри емкости, подобные типы котлов отлично подходят для русской бани.
2. Самодельный котел для водяного отопления, у которого теплоноситель проходит по трубам змеевика через топку, где сгорает топливо, является вторым вариантом самодельных котлов.

Понятно, что предпочтение отдается тому варианту, для которого проще приобрести материалы. Но самое главное не забывать о том, что котел – агрегат повышенной опасности, потому требует постоянного контроля.

Как сделать водяные котлы самому?

В этой статье подробно описать все нюансы не реально, но дать некоторые рекомендации вполне возможно.

Итак, начнем с того, что чаще всего самодельные водяные котлы для отопления делаются из пятимиллиметровой листовой стали, однако, как показала практика, нержавейка жаропрочная намного лучше.

Также важно учитывать тот способ циркуляции теплоносителя, который уже существует или будет в вашей системе отопления.

В том случае, когда это самотек (гравитация), то нужно будет поднять бачок с водой на максимальную высоту, а разводочные трубы должны быть с большим диаметром.

Связано это с тем, что сопротивление движения носителя тепла напрямую зависти от диаметра труб, а потому если трубы узкие, то потребуется установка циркуляционного насоса.

Самодельный котел для водяного отопления с насосами имеет свои неоспоримые плюсы:

• наличие труб меньшего диаметра, что, конечно же, отразится на закупочной цене, так как их стоимость значительно ниже;
• бак не потребуется поднимать на неимоверные высоты.

Однако есть и минус: в случае отключения электроэнергии, котел может просто напросто взорваться. Но выбор всегда остается за мастером или же хозяином помещения, для которого будет устанавливаться котел отопления.

Также есть рекомендации, которые отлично подходят для агрегатов разного типа и не имеет значения, самодельные водяные котлы для отопления вы установите, или же заводские:

• отопительные контуры и патрубки должны быть диаметром не менее 32 мм;
• в случае аварии с циркуляционным насосом начинается быстрый температурный рост воды, а ее скорость снижается, что может спровоцировать образование воздушных пробок. Для избегания подобной ситуации необходимо устанавливать автоматический воздухоотвод;
• чтобы отопительный контур не вышел из строя, делать его лучше из оцинкованных труб, при этом стыки загерметизировать при помощи пакли изо льна или суриком.

Как по виду топлива разделяется котел водяного отопления?

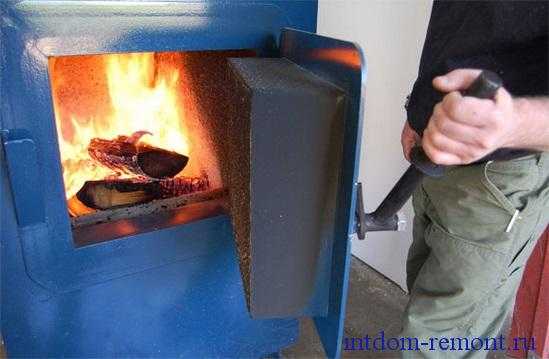

Дровяные котлы

Такие котлы имеют простую конструкцию, материалы, из которых они делаются, также в легкой доступности, собственно как и топливо. Такое оборудование является универсальным, так как топить их можно не только дровами, но и любым другим твердым топливом.

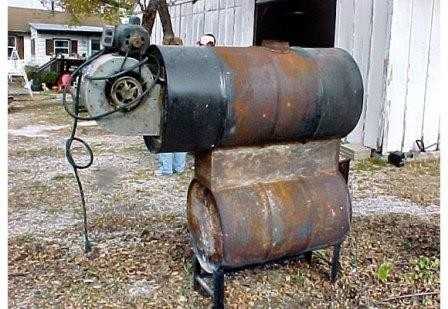

Котлы, работающие на а отработанном масле

При разжигании котла на поддон капает масло, которое тут же испаряется, а получившийся газ нагревает теплоноситель. Кстати, вместо масла нередко используется солярка.

Электрокотлы

Данная конструкция производит естественную циркуляцию воды, так как это простейшая конструкция. Однако у них есть и минусы: номинальная мощность котлов порядка 7 кВт к сети 220В подключаться не может, а 380В проходит не везде.

Другой вариант такого котла – индукционный, что также является простейшей конструкцией, которая на выходе имеет ток в 15А.

Для работы, в трубу засыпают элементы, которые нагреваются вихревыми потоками, потом подключается снизу обратка, сверху подача, вода.

Мастеру с такой вариацией отопительных котлов остается только определиться с тем, какой тип оборудования подходит для того или иного помещения.

wikiteplo.ru

Самодельный котел для водяного отопления своими руками

Без отопления дом не дом. На даче или в гараже тоже иногда без него не обойтись. Но что делать, если централизованного отопления нет и не предвидится даже в далекой перспективе? Стоит подумать об установке системы водяного отопления.

Самодельный котел водяного отопления

Когда не хватает денег на покупку заводского котла, на помощь приходят смекалка и опыт поколений мастеров, создававших нагреватели воды своими руками. Самодельный котел для водяного отопления не представляет особой сложности. Надо знать устройство, принцип функционирования котла и четко следовать рекомендациям.

Принцип работы

Работа котла, в том числе самодельного, базируется на сгорании в нем топлива и нагревании теплообменника с последующей передачей тепла теплоносителю. В нашем случае воде. Конструктивная схема и внешний дизайн зависят от доступности тех или иных материалов, видов топлива. В качестве топлива используются дрова, уголь, реже – отработанное масло.

Эффективность зависит от конструкции теплообменника. От площади и времени соприкосновения теплоносителя с теплом, получаемым из топки, зависит отдача. КПД котла зависит от полноты сгорания топлива. Когда пиролизный газ просто уходит в трубу, а поступление кислорода к камере сгорания недостаточно, не стоит ожидать больших результатов.

Решение одно – добиваться снижения температуры выходящих газов. Низкая температура на выходе дымохода увеличивает безопасность, продлевает срок службы нагревателя.

Требуемые материалы

Конструкцию реализуют двумя путями:

• Разместить емкость с водой над топкой (в рубашке между стенками котла).
• Пустить воду через змеевик, который проложен в камере сгорания на выходе продуктов горения из топки.

Первый – это классический вариант, позаимствованный из русской бани. Второй способ подходит для проточного котла с более высоким КПД. Детальную схему находят в интернете или заимствуют у знакомых, уже реализовавших данную идею.

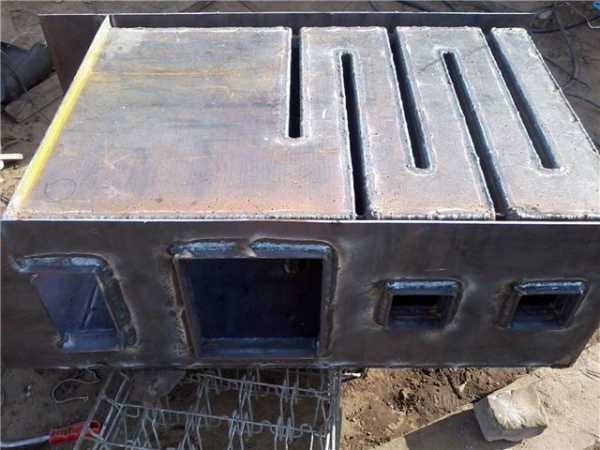

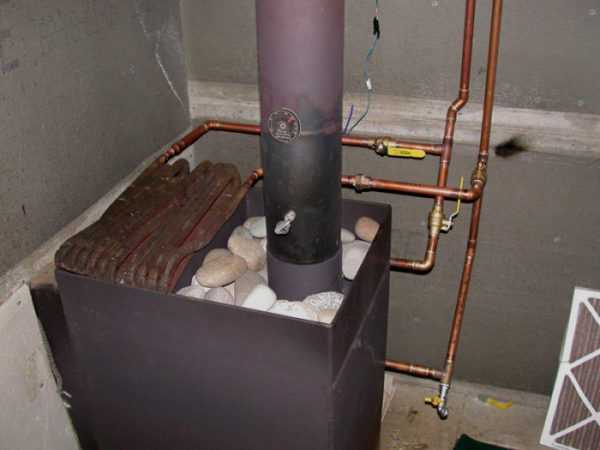

Самодельный теплообменник

Для котла понадобится металл толщиной не менее 5 мм. Топку лучше делать из чугуна, но его литьем сегодня мало кто занимается. Поэтому, ее изготавливают из жаропрочной стали легированной. Если использовать обычную сталь, то она может быстро деформироваться и даже прогореть. Чтобы укрепить стенки, их обкладывают огнеупорным кирпичом, что не всегда практично.

Для водяной рубашки подойдет металл обычного качества (например СТ20) толщиной 3 мм. Для труб, по которым проходят газы (их называют дымогарными), оптимальный диаметр – 50-75 мм. Материал лучше брать такой же. Конструкция рубашки выполняется жесткой, чтобы обеспечивать принудительную циркуляцию воды, когда нет электричества. Для этого наружные стенки топки укрепляют ребрами из металлопрофиля, к которым приварится внешний корпус. Шаг установки рекомендуется делать не менее 15 см.

Дверцы рекомендуется делать двухслойными с прокладкой теплоизолятора – асбеста, волокон базальта или их сочетаний. Их герметизируют шнуром из асбеста. Петли ставят регулируемые. Ручки покрывают эбонитом или текстолитом.

Диаметр выходного патрубка не менее 15 см, а длина трубы дымоудаления составляет 5-6 метров. Так обеспечивается естественная тяга. На выходе воды ставят обратный канал с трехходовым термодатчиком, настроенным на +55 градусов. Если вода не нагрелась до этой температуры, она пойдет по малому кругу. Как только температура достигнет +60 градусов, начнется забор воды из системы.

Насос нагнетания допускает использование труб с меньшим диаметром. Кроме того, бак с водой не требуется поднимать слишком высоко.

Если в систему включен насос, вода закипит при пропадании электричества.

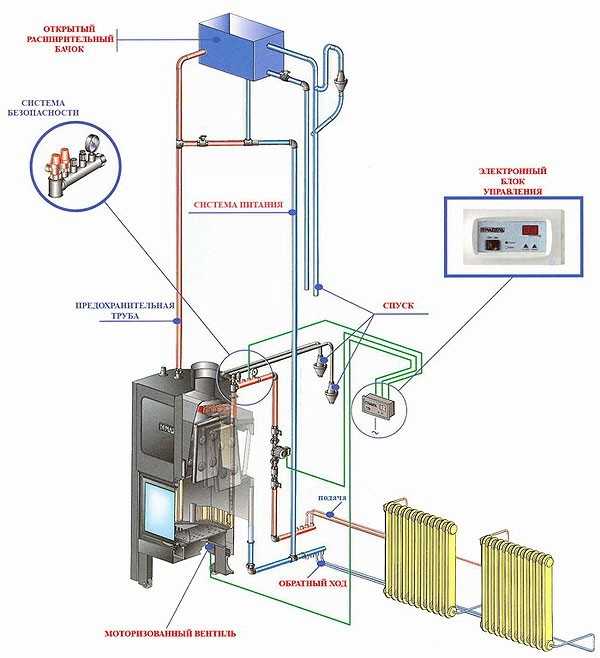

Устройство твердотопливного котла

Чтобы такого не произошло, требуется установка предохранительного клапана в водяную рубашку. Еще лучше установить источник бесперебойного питания или генератор. Не позволит котлу закипеть и теплоаккумулирующая емкость. Кроме того, она обогреет дом после полного сгорания топлива.

Манометры и термометры должны в обязательном порядке включаться в схему работы котла. Трубки для подачи воды и собственно теплообменника рекомендуется выбирать диаметром дюйм – дюйм с четвертью. Желательно, чтобы они были оцинкованные. Места резьбового соединения герметизируют льном и суриком.

Возможные конструкции котлов отопления

Самый распространенный – на дровах. Его сделать проще, но у него низкий КПД. Простейшая конструкция выполняется таким образом: в трубу большего диаметра вставляется трубка с меньшим. Последняя играет роль топки, а между трубами циркулирует вода.

Эффективны пиролизные котлы. Их КПД доходит до 92%. Они используют процесс сухой перегонки древесины. В этом случае топливо распадается на кокс и газ, который называют пиролизным. При соединении последнего с кислородом, происходит воспламенение с освобождением большой энергии. Одна порция дров в таком агрегате горит в три раза дольше, чем в обычном котле, а золы в несколько раз меньше.

Но пиролизный котел требует сухих дров. Их влажность не более 30%. Плюс, дороже обойдутся материалы.

Схема пиролизного котла

В котле, работающем на отработанном масле, реализован другой принцип. Когда на раскаленный поддон попадает масло, оно мгновенно испаряется, а выделившиеся газы нагревают емкость или трубки с водой. Такой котел топят даже соляркой.

Электрический котел предполагает использование ТЭНов. Их можно просто установить внутри вертикальной трубы. Сверху организуют подачу воды, а обратную линию подключают снизу. Основной недостаток такого котла – малая мощность. Дело в том, что котлы мощнее 7 кВт подключать к сети напряжением 220 вольт запрещено. Для них требуется сеть 380 вольт.

На видео можно ознакомиться с устройством самодельного котла:

Инструменты для сборки котла

Сделать можно из подручных средств и при помощи стандартных инструментов, без дополнительного специального оборудования. Чтобы отважиться на самостоятельную работу, в хозяйстве должны быть:

• Листовой металл. Используют и старую чугунную печь.
• Трубы стальные разного диаметра, в том числе, оцинкованные.
• Старые стальные или чугунные дверцы и заслонки. Их делают самостоятельно, но лучше поискать на свалке или в магазине.
• Автомобильный радиатор. Его используют как теплообменник.
• Дрель.
• Сварочный аппарат.
• Болты, гайки, уголок, метизы, гаечные ключи, герметик и пакля.

Если в конструкции предусмотрен насос, надо найти и его. Еще понадобятся датчики давления, температуры и термостат.

Вконтакте

Facebook

Twitter

Одноклассники

kotlyhouse.ru

Самодельные котлы отопления на дровах и водяное отопление своими руками

31 октября, 2013. Прочитано 14297 раз(а)

Автономное отопление стало очень популярным в наше время, как в частном секторе, так и в многоэтажных домах. Не всегда есть возможность купить дорогостоящий газовый котел, а также провести ряд монтажных работ по его установке. Но есть отличная альтернатива — самодельные котлы отопления на дровах, которые особенно эффективны в частном секторе. Благодаря такому котлу, вы сможете отапливать свой дом в холодное время года, затопить баньку, а также всегда будете с горячей водой. Многие современные котлы отопления работают от газа, но что делать если его нет, или затраты на его монтаж несоизмеримо высокие. В этом случае лучшим вариантом станет — котел водяного отопления на дровах.

Мы сразу отложим в сторону масляные радиаторы, электрические батареи, которые часто применяются в наше время. Но следует учесть существенные финансовые и затраты энергии. Ведь чтобы хорошо отопить весь дом или квартиру придется покупать несколько таких батарей, а это существенная нагрузка на электрическую проводку, которая может со временем оплавиться из-за постоянных высоких нагрузок, что неминуемо приведет к пожару. Да и водой горячей эти радиаторы то же вас не обеспечат. Именно поэтому котел водяного отопления остается самым доступным и надежным выбором.

Процесс создания самодельного котла отопления на дровах

Перед прочтением данной статьи советуем ознакомиться с процессом создания — котлов длительного горения на дровах, в которых также присутствует водяной контур.

Стоит участь, такие устройства могут быть не хуже промышленных образцов, и даже по своим характеристикам превосходить технический заводской образец. Некоторые умельцы в домашних условия изготавливают своими руками сложнейший по своей конструкции пиролизный котел. Для этого, безусловно, понадобится достаточно навыков, знаний и точности расчета.

Котлы отопления на дровах сделать самостоятельно своими руками можно как правило, из того что находится у вас под рукой или тот материал который можно легко достать. Но стоит учесть все нюансы при расчетах, толщину металла, рабочую температуру, иначе такой котел может прослужить недолгое время. Металл может перегорать из-за высокой температуры и малой толщины.

Но и в этом случае риск будет оправдан, так как затраты при этом сводятся к нулю. Вы же используете тот материал, которые есть у вас под рукой.

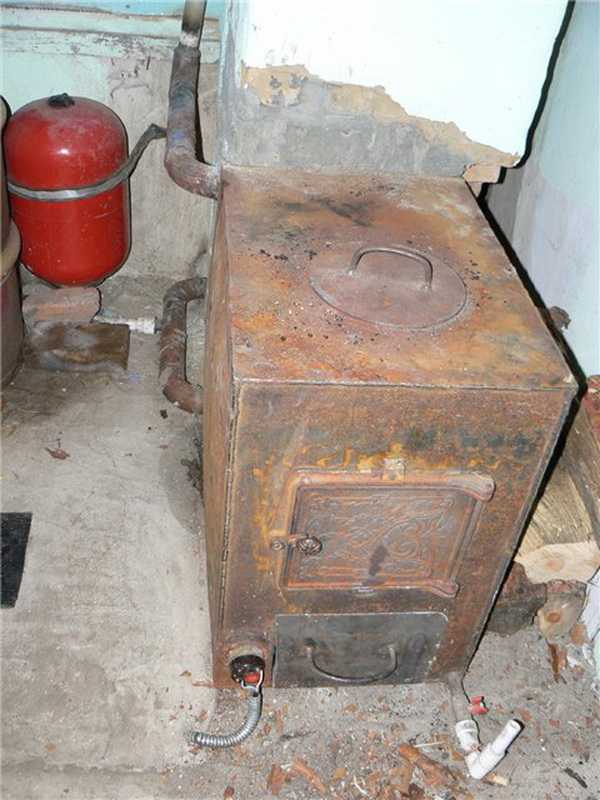

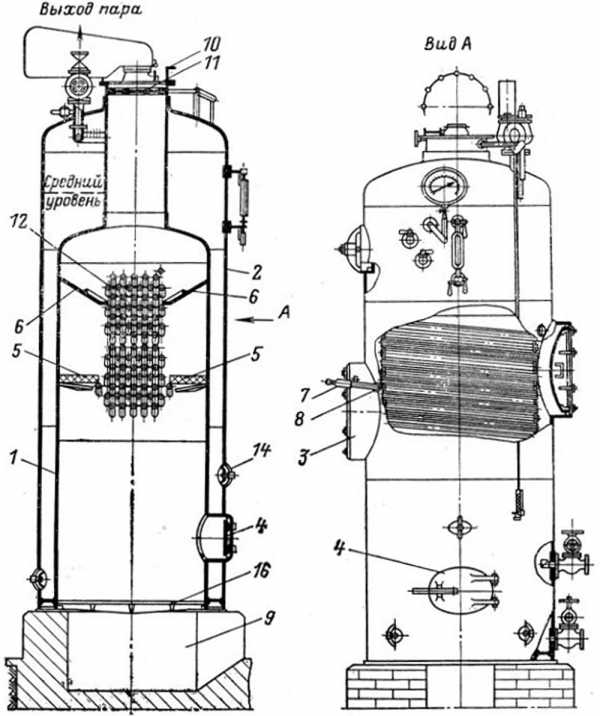

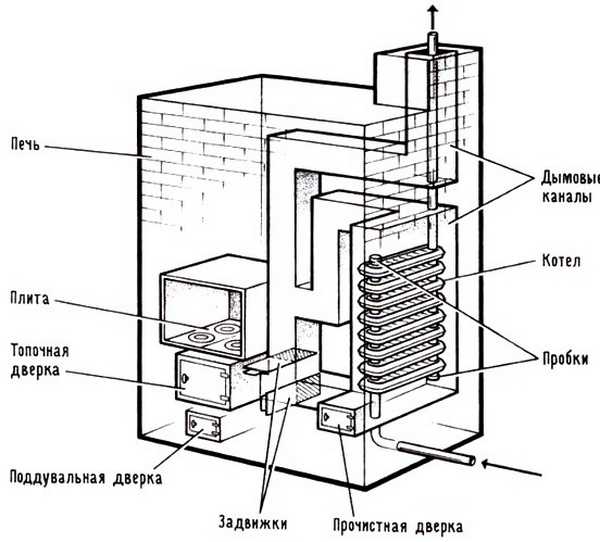

Лучше всего при создании котла водяного отопления на дровах использовать списанные котлы, которые применялись в паровозах или котельных. В этом случае вы получаете готовый рабочий агрегат под заданные условия. Также можно сделать котел отопления из готовой дровяной печки. Прогуляйтесь по ближайшим свалкам, пунктам приема металла, зачастую в этих местах можно найти старые котлы и печки, да и стоимость при этом всей отопительной системы будет несоизмеримо мала, чем, если бы вам пришлось покупать заводской котел.

Самодельный котел водяного отопления на дровах его достоинства:

1. Безопасность устройства;
2. Экологичность;
3. Простая эксплуатация;
4. Высокий КПД;
5. Автономность установки;
6. Невысокая цена и доступность топлива.

Разновидности самодельных котлов отопления на дровах

Основное отличие самодельных котлов отопления на дровах — процесс сгорания дрова. Классический отопительный котел состоит всего из одной камеры, куда и помещают дрова.

Также вы можете ознакомиться с изготовлением и установкой самодельной буржукой с водяным контуром.

Пиролизные котлы, характеризуются высокой теплоотдачей из-за наличия двух камер. В нижней камере располагаются дрова, а в верхней сжигается горючий газ, поступающий из нижней камеры в процессе сгорания дров. Благодаря этому удается добиться высокого КПД. Проц

o-builder.ru
