Котлы отопления системы отопления – какой тип котла выбрать лучше

Отопительные котлы — виды, типы, фото, видео, системы и выбор

Дом еще только строится, все хлопоты касаются конструкции здания и других не менее важных проблем. Однако рано или поздно каждый владелец как частного дома, так и квартиры задумывается о системе отопления. Как и любая другая инженерная сеть, отопительная система требует повышенного внимания к деталям. Сердце системы отопления – это котел. Котлы очень важно выбирать правильно, чтобы в дальнейшем не возникло никаких проблем.

Существует огромное количество различных видов котлов

Сначала отметим преимущества создания автономной отопительной системы перед центральной:

• Возможность включения и отключения отопления по необходимости/желанию – графика здесь нет.
• Возможность регулировать температуру внутри помещений, которые отапливаются.
• Если вы поставите двухконтурный котел, то можно оборудовать еще и горячее водоснабжение.

Чем отличаются котлы друг от друга?

Итак, мы начнем рассматривать котлы отопительные с технической точки зрения. Современные модели котлов бывают одноконтурными и двухконтурными. Первый вид служит только для отопительных целей, а второй способен еще и обеспечить дом горячей водой. В частных домах именно двухконтурные системы отопления применяются чаще всего. И это является верным решением, так как таким образом можно решить сразу две задачи, а использоваться будет лишь один котел. Однако двухконтурный котел отопления – дорогое оборудование, так что не каждый сможет его приобрести.

Одноконтурные котлы отопления – это эффективное решение, когда вся тепловая энергия, получаемая из энергоресурсов, будет идти только на отопления жилья.

Если же вам нужно горячее водоснабжение, то можно использовать дополнительный котел. Конечно, такая система не очень экономически выгодная, однако здесь присутствует удобство. Ведь вы сможете регулировать температуру теплоносителя каждого котла отдельно. Кроме того, котлами с бойлерами можно отапливать частный дом. А вот двухконтурные котлы отопительные можно ставить только в тех домах, помещения которых имеют площадь не больше 200 кв.м.

Основные узлы газового настенного котла

Следующий критерий касается конструкции котлов отопления. В зависимости от конструктивных особенностей и способа монтажа котлы могут быть напольными и настенными. Настенные обогревательные котлы для отопления обычно – прерогатива городских квартир. Такой котел не займет много места, поэтому его можно будет поставить в ванной или на кухне. Вам нужна будет только свободная часть стенки. В целом, настенный котел являет собой относительно недорогое и компактное устройство, которое полностью соответствует всем нормам и требованиям современности.

Напольные модели котлов являются более габаритными. Под такие котлы, как правило, делается прочное основание.

И самым оптимальным вариантом расположения таких котлов будет такое помещение, как кладовка или подсобка. Однако они должны быть оборудованы по всем требованиям.

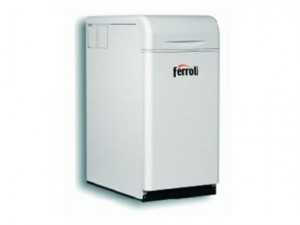

Напольный котел

Тип топлива

Виды котлов отопления в зависимости от того, на каком топливе они работают, — это отдельная тема. Многие потребители не могут решить, какое же топливо им лучше всего использовать. Однако такой критерий является одним из самых важных. Именно топливо, которое вы будете использовать для отопления своего дома, и является определяющим экономии расходов на отопительную систему в процессе ее работы.

Рекомендуем к прочтению:

Кроме того, вид топлива очень часто обусловливает и мощность прибора отопления. Ведь каждый энергоноситель имеет свою собственную отдачу тепла.

Газовый котел

Первый вид, который мы рассмотрим, является и самым распространенным – это газовый котел отопления. Все дело в том, что такой энергоресурс, как газ, является самым дешевым и безопасным среди всех остальных, если, конечно, правильно подойти к работе оборудования. В современности газовые котлы отопления являют собой автономные установки, которые не требуют постоянно находиться рядом с ними. Нужно только поставить параметры работы и носителя тепла.

Рассмотрим техническое наполнение газовых котлов. Бывают разные варианты, отличающиеся друг от друга:

• Нагревательный котел для отопления с естественной или принудительной циркуляцией. Отличительная черта в данном случае – это наличие или отсутствие циркуляционного насоса. Такой насос входит в конструкцию системы отопления, а в некоторых случаях – и в состав самого котла. К примеру, настенные модели сейчас практически все включают встроенные насосы.

Котел с циркуляционным насосом

• Энергонезависимые и энергозависимые котлы. Разница таких устройств между собой в том, что в некоторых используются приборы от электротока, а в некоторых – не используются. Такие приборы – это различные электрические задвижки, датчики, блоки управления и т.д.
• Особенности дымохода. Тут бывает два вида котлов – это дымоходные и турбинные. В турбинных приборах отведение продуктов горения будет осуществляться с помощью установленного вентилятора в дымоход.
• Конструкционные особенности горелки. Горелка выступает важным элементом отопительного котла. Именно от горелки будет зависеть эффективность работы всей отопительной системы. Используется два вида горелок – это атмосферная и с наддувом. Атмосферная горелка подает воздух в топочную камеру за счет того, что работают естественные физические процессы. Такая горелка обладает простой конструкцией и бесшумной работой. Да и стоимость ее низкая. Что касается горелки с наддувом, то они обладает высоким коэффициентом полезного действия и компактностью. Однако такая горелка при работе будет шуметь, она дорогая и сложная в конструкции.

Далее рассмотрим электрический котел на отопление. Такие приборы занимают второе место по распространению. Работают они от электрической сети. В настоящее время все-таки еще наблюдается ситуация, когда в отдаленных от города районах нет проходящей газовой магистрали. Поэтому электрические котлы выступают своего рода спасением.

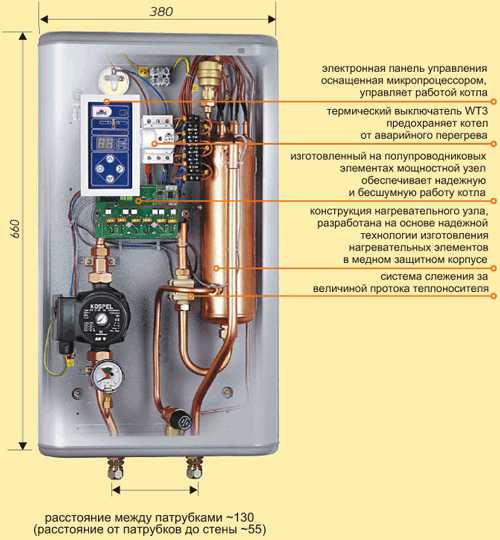

Электрический котел отопления

Электрические котлы обладают множеством преимуществ:

• Простая конструкция. Тут не будет сложных компонентов, теплоноситель нагревается от обычных ТЭНов.
• Электрокотлы – экологически безопасные. Они не выбрасывают продуктов сгорания, не сжигают кислород, а работа их – бесшумна.
• Простота установки. Если вы хотите сэкономить денежные средства, то это как раз ваш вариант. Ведь монтаж электрического котла можно осуществить самостоятельно без вмешательства специалистов.

А что касается недостатков, то они касаются стоимости электроэнергии. Зимой счета за свет не будут вас радовать.

Рассмотрим теперь принцип работы электродных котлов отопления. Они не очень распространены, однако если сравнивать их с предыдущим вариантом, то они безопаснее и обладают более продолжительным сроком эксплуатации. Безопасность здесь увеличивается тем, что нет ТЭНов – а в теплоноситель установлены электроды. Они создают процесс ионизации воды, ионы идут к электроду, за счет этого и происходит выделение тепловой энергии.

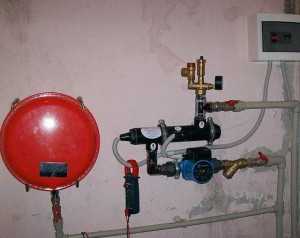

Электродные котлы отопления

Как показывают отзывы, эффективность работы электродных котлов отопления зависит во многом от качества носителя тепла.

Придется постоянно переналаживать такое оборудование, следить, чтобы качество воды было высоким. Ведь вода, которая будет сюда поступать, будет меняться не только от времени года, но и даже от времени суток. И параметры работы будут прямым образом зависеть от параметров воды. Контролировать подобное соотношение сложно, а иногда – это и невозможно.

Рекомендуем к прочтению:

Теперь рассмотрим твердотопливные типы котлов отопления. Еще с древности это отопительное оборудование было распространенным. Однако современная газификация и электрификация сделали свое дело – и твердотопливное оборудование было вытеснено. В современности же твердотопливные котлы разделяются в зависимости от материала – энергоносителя:

• Каменный уголь и кокс.
• Дрова.
• Пеллеты.
• Комбинированные. В настоящее время комбинированные котлы стали очень популярными, так как здесь есть несколько вариантов, удобных для пользователей.

Фото котлов отопления на твердом топливе можно посмотреть ниже. В принципе, с такими котлами будет много мороки – о топливе нужно позаботиться в плане места хранения, да и за самим котлом нужно следить. Именно поэтому выбирать такой котел следует с ответственностью и строгостью.

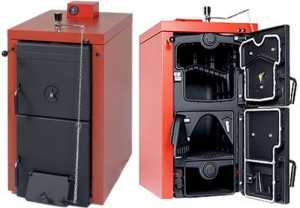

Отопительный котел на твердом топливе

Чтобы выбрать твердотопливный котел, нужно выбрать то топливо, которое вам будет удобно доставать. Это будет удобно не только с позиции экономии, но и с позиции простоты доставки.

Еще один вид – это жидкотопливный котел системы отопления. Такой вариант не является очень простым. Функционируют такие котлы на дизельном топливе, а цена такого топлива постоянно растет. Да и солярку нужно хранить – сделать специальное для этого помещение, которое будет соответствовать всем нормам и требованиям. Но солярке нужно отдать должное – теплоотдача такого топлива при сгорании очень высока. Именно поэтому эффективность работы котлов на жидком топливе будет самой высокой. Экологичность таких котлов низкая. Ведь продукты сгорания будут прямым образом попадать в атмосферу.

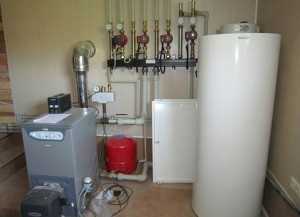

Жидкотопливный котел

Что предлагает рынок

Ниже можно посмотреть видео о разнообразии видов отопительных котлов. Выбор котлов – просто невероятный по своим масштабам. Если пользователь не является специалистом, то ему будет очень трудно не потеряться в многообразии моделей. Но есть несколько советов, которые помогут избежать неправильного выбора котла:

• Если вы выбрали котел, следует обязательно убедиться, что он относится к брендовым изделиям. Ведь такие компании гарантируют качество товаров.
• Проследите, чтобы был сертификат качества.
• Предварительно оцените отзывы о той или иной модели котла – и лучше, если это будут отзывы знакомых и друзей.
• Поинтересуйтесь, есть ли в вашей местности сервисная служба компании, которая произвела на свет ваш новый котел. Ведь в дальнейшем вам может потребоваться обслуживание, а то и ремонт.

Всегда вопрос выбора оборудования, отопительного – в частности, являлся одним из самых важных. Но и сложных. Если рассматривать котлы отопления, то лучше всего на профессиональном уровне. И если вы собираетесь покупать котел, то обязательно посоветуйтесь с профессионалами. Они помогут сделать вам правильный выбор, дабы избежать проблем в дальнейшем.

otoplenie-doma.org

Промышленные котлы для отопления предприятий, промышленное отопление

Обогрев производственных зданий имеет свои особенности и требует особого подхода к вопросу, причем индивидуального в каждом конкретном случае. Источниками тепла при различных способах обогрева чаще всего служат промышленные котлы, работающие на разных энергоносителях. Цель данной статьи – рассмотреть существующие системы отопления производственных помещений, требования к ним и виды котельных установок для производства тепловой энергии.

Промышленные системы отопления

Чтобы организовать обогрев промышленных помещений, надо учитывать кардинальные отличия производственных зданий от жилых и административных. Они заключаются в следующем:

• большие габариты и высота потолков;
• низкая степень утепления;
• наличие множества сквозняков или постоянно открывающихся проемов ворот;
• наличие технологического оборудования, выделяющего тепло;
• выбросы в пространство цехов вредных веществ, которые надо удалять;
• стоимость энергоносителей для промышленности, как правило, выше, чем для населения.

Кроме перечисленных особенностей, промышленные системы отопления при обогреве зданий должны обеспечивать оптимальные температуры на рабочих местах либо поддерживать микроклимат, требуемый для хранения той или иной продукции.

Примечание. Значения температур на рабочих местах прописаны в нормативной документации, в разных странах постсоветского пространства эти данные могут отличаться. Что касается условий хранения продукции или оборудования, то все их перечислить невозможно, здесь требуется индивидуальный подход.

В настоящее время для создания тех или иных условий в помещениях используются такие системы отопления промышленных зданий:

• водяная;

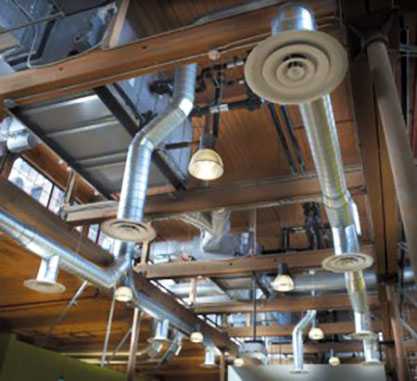

• воздушная;

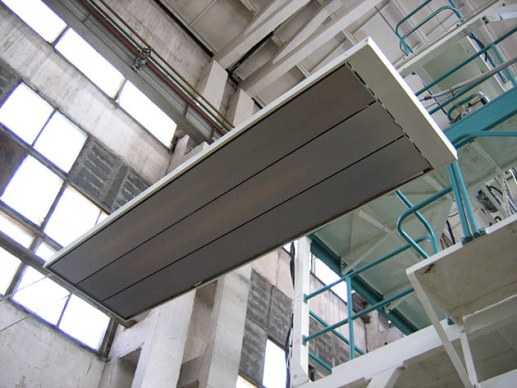

• инфракрасный обогрев.

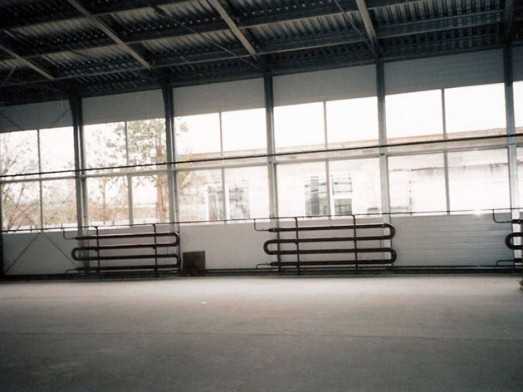

Традиционные одно – и двухтрубные системы, где в качестве теплоносителя применяется вода, успешно функционируют в зданиях небольшой и средней площади с высотой потолков до 5 м. Хотя следует отметить, что однотрубные схемы внедряются нечасто, поскольку большая протяженность сетей и большое количество батарей делают водяное промышленное отопление неэффективным. Обычно роль отопительных приборов играют стальные регистры из гладких труб либо конвекторы.

В зданиях, чьи потолки находятся на высоте 5 м и более, водяной обогрев регистрами становится нецелесообразным. Теплый воздух, нагреваемый батареями, поднимается в верхнюю зону цеха, оставляя нижнюю часть, где работают люди, холодной. На металлургических и химических предприятиях водяное отопление промышленных помещений также не будет эффективным, даже невзирая на малую высоту корпусов.

Причина – большое количество вредностей, выделяющихся во время технологических процессов. Их удаляют с помощью приточно-вытяжной вентиляции, из-за чего воздух в цеху обновляется 4—10 раз в час, быстро прогреть его радиаторами невозможно. На практике 2 системы объединяются в одну и организовывается воздушное отопление зданий. Причем весь объем помещения не прогревается, воздух нормированной температуры подается сверху вниз в зону, где находятся и работают  люди.

Примечание. Чтобы избежать выхолаживания цеха через открывающиеся ворота, около них устанавливаются воздушные завесы.

Крупные промышленные предприятия, например, трубные или металлургические цеха протяженностью 500 м и более, судостроительные верфи и ангары с высотой 60 м, не могут обогреваться полностью по причине экономической нецелесообразности. В таких гигантских корпусах принято осуществлять местное отопление с помощью переносных или стационарных тепловентиляторов. Кроме того, с недавних пор в производственных цехах стали внедрять инфракрасный электрический обогрев. Настенные или подвесные приборы нагревают не воздух, а расположенные в радиусе их действия предметы и поверхности.

Виды промышленных котлов

Чтобы нагреть промышленные радиаторы отопления или подать горячую воду в теплообменники для подогрева воздуха, на предприятиях устанавливаются теплогенераторы средней и большой мощности. Чаще всего на предприятиях используются такие виды агрегатов:

• газовые водогрейные;
• газовые паровые;
• твердотопливные водогрейные;
• дизельные.

Примечание. Дизельные теплогенераторы встречаются на заводах крайне редко ввиду значительной стоимости топлива.

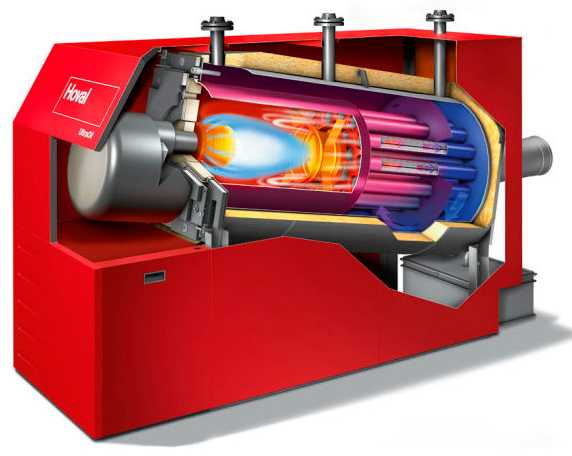

Самые распространенные среди всех – это газовые промышленные котлы, греющие воду. Они полностью автоматизированы, имеют несколько ступеней безопасности и обладают самым высоким КПД – более 90%. Для повышения эффективности эти агрегаты снабжаются водяными экономайзерами, отбирающими теплоту дымовых газов и повышающими КПД установки еще на 3—5%. Количество персонала для обслуживания газовых котлов требуется минимальное, как и периодичность обслуживания.

Газовые паровые котлы не устанавливают специально для отопления, их задача – производить пар заданных параметров на технологические нужды. Но если уж такой агрегат есть в наличии, то он параллельно обеспечивает цех теплом. Для этого пар пропускают через пластинчатый или кожухотрубный теплообменник, где от него нагревается вода, подаваемая в систему отопления. Котел для производства пара сложнее водогрейного, к нему предъявляются самые высокие требования.

В последние годы все большую популярность приобретают твердотопливные промышленные котлы. Невзирая на относительно низкий КПД (зависит от типа агрегата), эти установки пользуются спросом на предприятиях деревообработки, сельского хозяйства и других, связанных с наличием недорогой древесины или угля. Теплогенераторы не столь удобны в эксплуатации, как газовые, и нуждаются в постоянном надзоре со стороны обслуживающего персонала. В настоящий момент для обогрева производственных помещений используются такие промышленные котлы на твердом топливе:

• сжигающие древесину и уголь с ручной загрузкой;
• угольные с автоматической подачей топлива;
• пеллетные.

Для зданий небольшой и средней площади можно применять агрегаты с ручной загрузкой. Там, где нет возможности или желания содержать лишний персонал, принято ставить промышленные водогрейные котлы с автоматической подачей угля, пеллет или щепы. Хотя перечисленные теплогенераторы все равно необходимо чистить от золы не реже 1 раза в неделю.

Для справки. Зачастую котлы большой мощности, работающие на твердом топливе, загружаются с помощью трактора или вилочного погрузчика.

Заключение

По стоимости монтажа дешевле всего обойдется инфракрасный обогрев, так как для него не нужен котел. Но эксплуатация подобного отопления имеет свои нюансы, да и цена электроэнергии немаленькая. Вторая по стоимости – водяная система, для которой нужен котел и мощные циркуляционные насосы для отопления. Самый дорогой монтаж – у воздушной схемы, в ней помимо перечисленного оборудования еще используется приточно-вытяжная вентиляционная установка.

cotlix.com

разнообразные виды и их функции

С ростом тарифов на жилищно-коммунальные услуги возникает необходимость в максимально возможной оптимизации системы отопления жилища. Так как рост цен характерен для разных энергоресурсов, а экономическая ситуация трудно предсказуемая, многие люди предпочитают устанавливать гибридные системы или даже использовать несколько типов отопления.

Возможность использования нескольких видов устройств для отопления жилья имеет ряд преимуществ, перечислим некоторые из них:

• во-первых, всегда можно выбрать, какой вид  для отопления подходит в данный момент времени;
• во-вторых, есть возможность регулировать выбор в зависимости от времени года;
• в-третьих, можно использовать маломощные источники тепла с низким энергопотреблением в межсезонье, за счет чего сократить расход газа или электричества в системах с большой мощностью.

Из перечисленных преимуществ можно сделать вывод, что идеальный вариант всегда индивидуален — зависит от бюджета, типа жилья, возможностей по организации системы отопления. Все больше потребителей склоняется к гибридным системам, то есть подразумевающим использование различных энергоресурсов.

Виды котлов отопления

Прежде чем начать работы по оптимизации системы отопления, нужно ознакомиться с понятием «пассивный дом» и по возможности реализовать его элементы в своей квартире или доме. Речь идет, конечно, об утеплении стен, потолка и пола, об установке энергосберегающих окон, а только после этого – об оптимизации системы отопления. Идеальный вариант пассивного дома предполагает использование естественной тепловой энергии для поддержания идеальной температуры воздуха. Например, чтобы в квартире было тепло, нужно использовать более темные обои, а стены утеплить двойным покрытием гипсокартона. Для зимнего времени лучше выбрать массивные шторы из плотной теплой ткани. Эти нехитрые методы помогут сократить энергопотребление.

Учитывая все перечисленные параметры, можно приступить к подбору варианта для отопления жилья. Для этих целей рассмотрим виды котлов отопления, которые широко представлены на рынке. Классическим случаем котла является одноконтурная модель, в которой происходит нагрев только теплоносителя. Для одновременного нагрева воды для водоснабжения потребуется наличие еще одного контура, такие модели известны как двухконтурные. Вместе с тем существует целый ряд предложений от производителей по упомянутым моделям, а также представлены котлы для отопления на других источниках тепла. Каждый из этих вариантов стоит рассмотреть подробнее.

Газовые напольные котлы

Котлы газовые напольные для отопления дома хорошо знакомы потребителям. В основном покупатели выбирают одноконтурные модели за счет более низкой цены. При этом двухконтурные модели, также реализованные в напольном варианте, могут быть более экономными и обеспечивать высокий КПД при низких расходах газа. В настоящий момент имеет смысл покупать напольные котлы для отопления только больших домов. Если площадь дома не превышает размеры квартиры, с задачами отопления такого помещения справиться обычный настенный котел.

Наиболее надежными и популярными напольными моделями считаются котлы Biasi, Ferroli, Pro Tech, Buderus, Данко, Baxi. При выборе следует учитывать их мощность и рекомендуемую для обогрева площадь. Необходимо обращать внимание на затраты по газу и выходному КПД, всегда лучше выбрать более экономную модель. Упомянутые котлы отопительные газовые напольные цены имеют довольно разные, много зависит от бренда.

Лучше выбирать котел при сжатом бюджете с мастером, который устанавливает систему.

Он даст необходимые рекомендации. Оптимальным выбором для дома большой площади будут, конечно, экономные двухконтурные напольные газовые котлы с теплоаккумулятором. Они решают сразу целый ряд задач и отвечают большинству требований, которые предъявляются к современным системам индивидуального отопления.

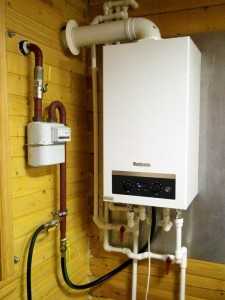

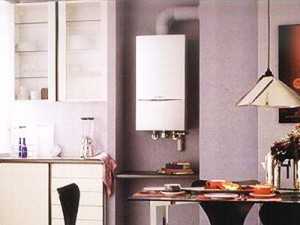

Отопительные котлы газовые настенные

Настенные отопительные котлы газовые различаются по количеству контуров, а также по КПД и мощности. По факту они отличаются от напольных вариантов только способом монтажа, дублируя остальные возможности. При этом может различаться и конструкция котла. В зависимости от нее будут разными и технические параметры.

Котлы могут быть проточными и опционально иметь накопительный бак, системы с накопительным баком крайне редко появляются на рынке. Они невыгодны прежде всего своими большими размерами и чаще применяются в напольных версиях, но, тем не менее, больше подходят для больших домов, прежде всего тем, что не требуется установка дополнительных конструкций для баков, а кроме того повышается КПД. Также такие котлы имеют встроенный насос, который позитивно влияет на общую эффективность котла.

Рекомендуемый экспертами настенный отопительный котел газовый — это, прежде всего, модель с эффективным пластинчатым теплообменником. По опыту мастеров, это самые компактные, относительно недорогие и оптимальные в домашнем использовании модели. Рекомендуем купить двухконтурный газовый котел с высоким КПД и низким потреблением, рассчитанный на необходимую площадь. При этом гарантировано будут довольно низкие затраты на газ при комфортной температуре в доме в любые морозы.

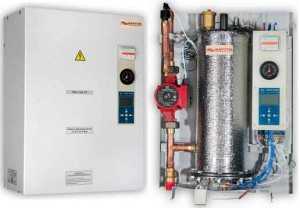

Электрокотлы с насосом и расширительным баком

При выборе системы нельзя упускать из виду многочисленные электрокотлы с насосом и расширительным баком. Принцип работы похож на газовые версии за исключением источника энергии. Для нагрева в таких котлах используется ТЕН, в продаже имеются одноконтурные и двухконтурные версии, то есть рассчитанные одновременно на отопление и горячее водоснабжение.

Теновые котлы отопления нельзя отнести к наиболее экономичным по затратам, они не всегда могут обеспечить достаточный обогрев помещения в сильные морозы. В этом случае нужно использовать другие типы обогрева, например, технологию теплых полов. Эти котлы наиболее эффективны в условиях, когда отсутствует газ, не требуется постоянное использование системы, а также дом территориально находится в теплом регионе.

Дополнительно нужно отметить, что котлы отопления электрические однофазные не только самые удобные в подключении, но и самые выгодные в первичной инсталляции системы отопления.

Если что-то нужно установить в кратчайшие сроки перед зимой при ограниченном бюджете, можно смело выбирать электрокотел, а уже впоследствии оптимизировать систему отопления.

К таким оптимальным вариантам, например, относится российский электрокотел Зота. Его основное преимущество — это компактные размеры. Кроме всего, за счет использования для изготовления ТЕНов трубки из нержавеющей стали с диаметром 7,4 мм, удается добиться меньшей ваттной нагрузки. Также имеется погодозависимое регулирование параметров и встроенный хронотремостат для двухтарифного счетчика. Электрокотлы Зота предлагаются в различных вариантах и из расчета использования разных видов топлива.

Потребителей наверняка привлечет электрокотел Невский цена которого очень конкурентоспособна. Специалисты рекомендуют эти отопительные системы за счет их компактности и многоступенчатой защиты нагревательных элементов. Под ТМ «Невский» предложены модели для частных домов небольшой площади, для домов, офисов и детских садов с площадью от 150-200 кв. м, а также модели для складских помещений и производств. Нужно отметить отличный уровень потребительского менеджмента этой фирмы, позволяющий покупателям быстро выбрать нужную модель.

Котлы отопления электролизные

Альтернативным способом являются котлы отопления электролизные. Их мощность составляет 1 кВт на 20 кв. м, что достаточно неэкономично по сравнению со всеми остальными технологиями, представленными на рынке. Снижение стоимости владения характерно только для дорогих высокотехнологичных моделей, например, для модельного ряда Галан.

К особенностям таких котлов относится появление накипи на пластинах, что значительно снижает КПД и требует регулярного и достаточно трудоемкого технического обслуживания. Подойдет электролизер для отопления дома на даче, он хорошо справляется с эпизодическим использованием и отоплением малой площади при низких инсталляционных затратах.

Твердотопливные котлы отопления

Котел отопления на твердом топливе используется в котельных, производственных помещениях и индивидуальных домах. Особенно это характерно для тех случаев, когда нет магистрального газа и света, а дом снабжается за счет солнечных батарей. Твердотопливные котлы покупают владельцы индивидуальных домов для экономии на топливе и возможности использования дров, пеллет и угля для отопления. Это оптимальный вариант замены печи, особенно в тех помещениях, когда отсутствует возможность ее установки.

Интересны предложения чешских производителей, которые выпускают различные по функциональности котлы, работающие на твердом топливе. Например, семейная фирма ATMOS предлагает потребителям высокотехнологичные модели, основанные на собственных разработках, защищенных патентами. Кроме высокого КПД эти модели имеют такое функциональное преимущество, как отдельные емкости для сжигания дров и угля. Для домашнего применения и отопления небольших помещений может подойти высокоэффективный, компактный и комфортный в использовании чугунный котел VIADRUS.

Следует обратить внимание на недорогой автоматический угольный котел фирмы Зота, он интересен низкими затратами на отопление и отсутствием необходимости постоянно отслеживать горение. Среди твердотопливных котлов стоит выделять пиролизные модели, особенность которых состоит в сжигании выделяемых при сгорании газов, за счет этого достигается более высокий КПД — температура горения в камере достигает в отдельных моделях 1200 С. Многие мастера рекомендуют котлы ATMOS или модели других чешских производителей.

Многотопливные котлы отопления

Многотопливный котел отопления применяется с целью использования различных видов энергосырья, что в целом вытекает из названия. Обычно новые виды газовых котлов появляются в результате изменения требований потребителей и появления новых технологий. Это касается и многотопливных моделей. Речь может идти, как о использовании различных энергоресурсов — например, твердого топлива и масла. Рекомендуется котёл на отработанном масле цена которого довольно низка, а способ использования и быстрота монтажа хорошо подходят для подсобных помещений, гаражей, киосков и прочих рабочих или жилых помещениях.

Твердотопливные котлы рекомендуются для домов в сельских районах, где затруднены поставки газа и довольно слабые электролинии, а также доступны дрова и уголь по достаточно низким ценам. При выборе модели нужно обращать внимание на метраж помещения, на который она рассчитана, КПД, ее функциональные характеристики, чтобы обеспечить комфортность использования. Некоторые компании как VIADRUS делают модели для дров и угля, которые с помощью дополнительного модуля можно перенастроить на газ без больших затрат.

Универсальным вариантом для домашних хозяйств является котел работающий на газе и дизельном топливе. Котлы для данных видов топлива различаются только по типу горелки и могут быть совмещены. Самыми практичными являются котлы для газа, дизеля и твердого топлива, однако, этот вариант подразумевает в качестве основного энергоресурса — дрова или уголь, а уже в качестве дополнительного — газ и дизель. В результате модель имеет минимум автоматики и может быть небезопасной. Более детально о комбинированных котлах можно прочитать в нашей статье «Универсальные отопительные котлы для частного дома: типы и характеристики».

Оптимальным вариантом многотопливных котлов считается те модели, в которых сочетается три и более видов топлива: электричество, дизель и газ. Этот вариант пригоден для отопления загородных коттеджей любой площади, причем с сохранением КПД при переходе на другой энергоресурс.

Автоматика и способы оптимизации расходов на отопление

Точное сравнение газовых котлов отопления с другими моделями и технологиями не совсем возможно за счет принципиально разных условий использования. Все зависит от доступности энергоресурсов, а также технологических решений и стоимости первичной инсталляции. Учитывая все эти параметры, можно выбрать индивидуальный вариант, который будет наилучшим выбором в определенном случае.

При этом есть общие принципы, которые улучшают качество и уровень комфорта при использовании котлов. Речь идет о современной автоматике, позволяющей сделать работу нагревательных устройств относительно автономной.

Для газовых моделей автоматическое управление позволяет уменьшить расход газа, для твердотопливных — регулировать параметры горения и подачу топлива без обслуживающего персонала. Автоматика для электрокотлов отопления дает возможность настраивать погодозависимые характеристики, а также контролировать комфортную температуру воздуха в доме.

spetsotoplenie.ru

Экономная система отопления загородного дома на основе твердотопливного котла, от «А» до «Я»

В представленном материале по порядку рассматриваются все этапы создания эффективной системы отопления загородного дома твердотопливным котлом. Начиная с выбора аппаратуры и расчета мощности, заканчивая схемами монтажа и правилами эксплуатации.

Выбор оптимального типа твердотопливного котла и оборудования

На данный момент существует 4 основных типа твердотопливных котлов.

Традиционный, он же классический

Морально застаревшая конструкция, с крайне низким КПД – менее 60%. Требует частого обслуживания, ручная загрузка топлива от 4 до 8 раз в сутки. Основными преимуществами являются дешевизна, высокая надежность и крайняя неприхотливость.

Котлы длительного горения

Их технология была разработана еще в 70х годах прошлого века и доведена до логического завершения применением современных средств температурного контроля. Наличие циркуляционных насосов принудительного нагнетания делает эту систему немного эффективней, чем классическая, но энергозависимой. Не вдаваясь в особенности процесса горения, отметим, что загрузка топлива в котел длительного горения может происходить исключительно циклично – это неэкономно при частых изменениях температурного режима и очень неудобно в обслуживании. В сочетании со сложной схемой обвязки и целым перечнем ограничений при растопке, делает эксплуатацию данного аппарата очень сложной.

Пиролизные котлы

Сравнительно новый тип. Принцип теплоснабжения основан на сгорании пиролизного газа, который выделяется после термической обработки топлива. Производители регламентируют КПД таких котлов более 90%, что является просто рекламным трюком. При таком подсчете эффективности учитывается энергия, которая затрачивается на процесс пиролиза.

Пиролиз – процесс разложения древесины при нагревании без доступа воздуха, который сопровождается выделением горючего газа.

Реальный КДП, технически совершенной, модели такого типа котла не превышает 75-80%. И это учитывая идеальные условия эксплуатации, что означает влажность топлива не более 10%. При увеличении влажности эффективность полезного тепловыделения стремительно падает. Существуют и дополнительные риски, возникающие в процессе эксплуатации. Самым большим является потенциальный выток пиролизного газа. При систематической загрузке аппарата топливом с высокой влажностью происходит быстрое выгорание газогенераторной камеры. Для предотвращения этого перед каждым отопительным сезоном рекомендуется производить футеровку топки котла.

Пеллетный тип

Наиболее технически совершенный твердотопливный котел, какой можно выбрать. Включает комплекс систем контроля, автоматизации процессов и безопасности. На данный момент такая аппаратура является наиболее дорогостоящей, но самой технически совершенной:

• высокий КПД – 85-90%;
• полная автоматизация процесса загрузки топливных гранул;
• гибкая система управления температурными режимами в помещениях;
• высокая степень безопасности при эксплуатации.

Устройство и технические характеристики пеллетного котла:

1. Бункер для пеллет;
2. Шнек для подачи топливных гранул;
3. Электромотор шнека;
4. Патрубок для подачи топлива в горелку;
5. Дозатор, подающий топливо в горелку;

6. Электропривод золоочистителя;
7. Теплообменник – трехкратное прохождение высокотемпературных газов дает высокое КПД;
8. Панель управления;
9. Контрольные окна наличия топливных гранул в бункере.

Схематический принцип работы пеллетного котла отопления.

Топливные пеллеты, которые используются в качестве топлива в данных котлах.

В свою очередь пеллетные котлы можно разделить на три вида, по типу строения основного элемента камеры сгорания.

Факельная горелка

Это наименее экономная технология, использующаяся в данном типе оборудования. Горение топлива происходит в воздушном потоке, создающимся вентилятором, при температуре до 1200 ⁰С. Отличительной чертой данной технологии является универсальность и неприхотливость к качеству топлива.



При выборе данного типа горелки следует убедиться в наличии дополнительной камеры дозатора (выделено на рисунке) с лепестковым запорным клапаном, предотвращающим обратное горение. Это сделает процесс подачи пеллет более экономным и безопасным.

Колосниковая решетка

При таком методе топливные гранулы подаются в бункер накопитель, а оттуда ссыпаются под собственным весом на колосники. Внизу нагнетается воздух который поддерживает горение. Колосники могут быть фиксированные и подвижные. Последние используются для сжигания топлива крупных фракций с повышенной зольностью.



Камера сгорания, выделен клапан подачи пеллет.

Колосниковая решетка, она же вмонтированная в конусный поддон.

Ретортные горелки

Стальная или чугунная чаша на которой происходит горение. Гранулы подаются по желобу снизу специальным загрузочным шнеком. Первичный воздух для горения подается тем же путем. Вторичный воздух для управления и интенсификации процесса подается через отверстия в реторте.

Видео: Подача пеллет в ретортной горелке

Дополнительное оборудование для котла

Практически все современные модели имеют следующий функционал в стандартной комплектации:

1. Автоматический розжиг – оптимально использование высокотемпературного фена в термозащищенном отказоустойчивом корпусе. Так же применяются металлические или керамические тэны накаливания, но они менее долговечны. Электродный способ очень чувствителен к влажности гранул.

2. Контроль системы. В основном применяются различные типы термостатов для контроля температуры теплоносителя и лямбда-зонды, которые определяют количество остаточного кислорода в дымовых газах. Оба детектора управляют мощностью вентилятора нагнетающего воздух в топку.

Выбор наиболее эффективной модели

Перед тем, как выбрать твердотопливный котел, необходимо определить его мощность и технические критерии, которым он должен соответствовать, а именно:

#1. Наличие сертификата адаптации всех узлов котла для работы на территории Российской Федерации.

#2. Наличие нескольких режимов роботы с различными типами пеллет.

#3. Возможность использования другого вида топлива.

#4. Уровень требований к качеству топлива;

#5. Наличие ГВС и возможность включения экономного «летнего» режима функционирования;

#6. Надежность длительной непрерывной работы в автономном режиме;

#7. Уровень воспроизводимого шума в различных режимах работы:

• стандартный нагрев;
• усиленный нагрев с ГВС;
• стартовый розжиг;
• подача топливных гранул из внутреннего и внешнего бункера;

#8. Возможность подключения внешнего дополнительного управления;

#9. Масштабизация контроля температурного режима помещений;

#10. Доступ и величина зольного бункера;

#11. Наличие систем безопасности

• контроль обратной тяги;
• контроль перегрева теплоносителя;
• система автоматического аварийного отключения и пожаротушения.

Правила монтажа и обустройства котельной

Для удобной эксплуатации установку пеллетного твердотопливного котла необходимо производить в просторном помещении. При его размещении необходимо соблюдать параметры технологических отступов от стен и иных поверхностей, которые указаны в паспорте изделия.

На практике бывали случаи, когда после полугода эксплуатации обнаруживалось, что невозможно открыть зольник для его очистки.

Основным критерием пригодности помещения является хорошая естественная или принудительная приточная вентиляция и правильно устроенный дымоход. Наиболее часто применяемые схемы устройства дымохода, вы можете видеть ниже:



Схемы Г и Д устройство внешнего дымохода из специально построенной котельной или помещения дома.

Во всех вариантах устройства дымоходов необходимо установить:

• искрогаситель на дымоходную трубу;
• герметизацию переходного рукава в котельную;
• устройство дренажа.

Монтаж твердотопливного котла рекомендуется производить на фундаментную подушку с теплоизолирующим слоем. В помещении необходимо установить специальный газоанализатор, если такого нет в стандартной комплектации приобретенной модели.

Правила установки пеллетного бункера

Кроме встроенного бункера, который имеет небольшой объем и должен часто заполняться топливом, многие владельцы подключают к системе внешний бункер большого объема.

Для хранения пеллет подойдут любые емкости, главное условие – герметичность конструкции, если она находится вне отапливаемого помещения. Выбирая объем бункера, необходимо исходить из стандарта 1 тонна пеллет занимает до 2м3. высота конструкции не является критичной величиной.

Бытует мнение, что в высоких емкостях нижние слои гранул бывают раздавленными, это не соответствует действительности. Качественно изготовленные топливные гранулы выдерживают довольно большое давление.

Емкость должна находиться на расстоянии не далее 12м от котла. Допускается усложнение конструкции шнека или использование перевалочных бункеров накопителей, но использовать при этом нужно исключительно высококачественное топливо. Иначе труха, попадающая в топку в больших количествах, снизит КПД и может повредить механизмы подачи и дозирования котла.

В нижней части конуса бункера, под выходом топливозабора, необходимо предусмотреть ревизию, для систематического удаления трухи. Если конус имеет небольшую площадь сечения, происходит зависание спрессовавшихся под давлением масс гранул. В этом случае рекомендуется устанавливать специальное приспособление «шнековый ворошитель».

Бункер подключенный к котлу.

Использование теплоаккумулятора и расчет его объема  для твердотопливного котла

При использовании мощных отопительных устройств существует вероятность перегрева теплоносителя. И хоть современные модели имеют совершенную автоматику, предотвращающую подобные ситуации, целесообразно использовать специальные устройства теплоаккумуляторы.

Теплоаккумуляторы выполняют следующие функции:

• автоматическое регулирование распределения нагретого теплоносителя по системе;
• использование как буфер обменник при создании гибридных отопительных систем с несколькими типами нагревательных приборов;
• некоторые модели могут выполнять функцию бойлера ГВС;повышение КПД котла за счет уменьшения количества регулировок тяги.

Таблица расчета объема теплоаккумулятора для твердотопливного котла

Объем теплоаккумулятора (л)	Время нагрева воды (Ч) при мощности котла (кВт)
	20	25	30	35	40	15	50	55	60
500	1,2	0,9	0,8	0,7	0,6	0,5	0,5	0,4	0,4
1000	2,3	1,9	1,6	1,3	1,2	1,0	0,9	0,8	0,8
1200	2,8	2,2	1,9	1,6	1,4	1,2	1,1	1,1	0,9
1500	3,5	2,8	2,3	2,0	1,7	1,6	1,4	1,3	1,2
1800	4,2	3,4	2,8	2,4	2,1	1,9	1,7	1,5	1,4
2000	4,7	3,7	3,1	2,7	2,3	2,1	1,9	1,7	1,6
2400	5,6	4,5	3,7	3,2	2,8	2,5	2,2	2,0	1,9
3000	7,0	5,6	4,7	4,0	3,5	3,1	2,8	2,5	2,3
3500	8,1	6,5	5,4	4,7	4,1	3,6	3,3	3,0	2,7
4000	9,3	7,4	6,2	5,3	4,7	4,1	3,7	3,4	3,1
4500	10,5	8,4	7,0	6,0	5,2	4,7	4,2	3,8	3,5
	Зеленым отмечены оптимальные объемы для соответствующих мощностях котла.

Различные типы и схемы обвязки твердотопливного котла

Существует множество способов подключения котла и сопутствующего оборудования в общую систему отопления дома. Рассмотрим наиболее распространенные из них.

Аккумулирующая емкость выполняет функцию бойлера ГВС

Конструкция аккумулирующей емкости представляет собой спираль находящуюся внутри теплоаккумулятора. Горячий теплоноситель, который находится внутри, нагревает проточную воду контура горячего водоснабжения. В случае прогорания и отключения котла теплоаккумулятор позволяет сохранять приемлемую температуру в помещении, до 2 суток. При условии, что функция ГВС не используется.

Для контроля поступления и температуры теплоносителя используется автоматическое термо смесительное устройство:

1.  Шаровый кран;
2. Термометр;
3. Насос.

Так же устройство комплектуется обратным клапаном, аварийным автоматическим клапаном естественной циркуляции (на случай отключения электроэнергии), встроенным термовентелем и штуцером.

Принцип действия устройства следующий. При достижении теплоносителем определенной температуры (780С), термовентиль открывает подачу воды из накопителя. Температура удерживается на заданном уровне за счет регулирования сечения прохода обратки от центральной системы отопления к перепускному каналу.

Схема подключения твердотопливного котла к теплоаккумулятору двойного назначения:

1. Группа безопасности;
2. Термоаккумулирующий бак;
3. Термосмеситель;

4. Расширительный бак мембранного типа;
5. Клапан подпитки системы;
6. Циркуляционный насос системы отопления;

7. Радиаторы;
8. Смесительный трехходовой кран;
9. Обратный клапан;
10. Циркуляционный насос системы ГВС.

Подключение теплоаккумулятора и отдельного бойлера ГВС

Объем бойлера пассивного нагрева системы ГВС зависит от количества потребителей и мощности использующегося оборудования. При обвязке пеллетных котлов не рекомендуется использовать полипропиленовые материалы и конструкции. Температура теплообменника на выходе при пиковых нагрузках зачастую превышает рабочие показатели труб из полимерных материалов.

Обвязка твердотопливного котла с отдельным бойлером ГВС:

1. Котел.
2. Группа безопасности.
3. Расширительный мембранный бак.

4. Циркуляционный насос.
5. Ручной трехходовой смесительный кран.
6. Клапан подпитки системы.

7. Радиатор отопления.
8. Бойлер ГВС косвенного нагрева.
9. Термоаккумулирующий бак.

Параллельное подключение двух котлов отопления

Для того чтобы продлить срок эксплуатации и равномерно распределить используемые ресурсы зачастую пользователи соединяют два разнотипных источника отопления в единую схему теплоснабжения. В данном случае основным источником тепла в зимний период служит твердотопливный котел. Электрический котел включается в аварийном режиме и в летние месяцы, когда используется для нагрева воды.

Схема обвязки твердотопливного котла отопления с параллельным подключением электрического:

1. Пеллетный котел.
2. Группа безопасности системы отопления.
3. Альтернативный котел (электрический или газовый).
4. Сепаратор для удаления воздуха из системы.

5. Циркуляционный насос.
6. Ручной трехходовой смесительный кран.
7. Клапан защиты сухого хода.
8. Расширительный бак.

9. Клапан подпитки системы водой.
10. Термоаккумулирующий бак.
11. Радиатор отопления.
12. Умывальник.
13. Циркуляционный насос системы ГВС.

Система отопления, основанная на пеллетном котле, достаточно сложна и требует тщательной настройки. Перед выполнением работ по монтажу тщательно ознакомитесь с инструктивным материалом, предоставляемым компаниями производителями.

srbu.ru
