Котлы пиролизного горения – Пиролизные котлы – стоит ли приобретать

Содержание

Пиролизные котлы длительного горения: обзор моделей, характеристики, цены

Критерии выбора

Пиролизные котлы для отопления дома спроектированы для работы на разных видах топлива: древесине, угле, торфе, опилках, паллетах. Самую высокую производительность за счёт полного сжигания топлива в режиме пиролиза имеют дровяные устройства. Поэтому, если есть возможность недорого и в достаточном количестве на весь отопительный сезон заготовить дрова, то можно купить и установить дома именно такой котёл.

В противном случае, лучше приобрести универсальное устройство, способное работать на любом твёрдом топливе. Конструктивно они устроены так, что могут сжигать в режиме пиролиза до 80% топливных ресурсов, а оставшиеся 20% — в режиме простого твердотопливного агрегата.

Также следует обратить внимание на:

  • мощность агрегата. При расчёте этого показателя учитывают площадь строения, которое будет отапливаться пиролизным котлом длительного горения, и уровень защиты его комнат от потерь тепла;

  • объём камеры сгорания. Котёл с небольшой по размерам камерой сгорания потребует более частой закладки топлива, поэтому его нельзя оставлять без обслуживания на длительное время, особенно в сильные морозы;

  • качество внутреннего покрытия камер. Камеры, у которых стенки футерованные керамобетоном, более защищены от прогорания, сохраняют целостность при максимальном уровне нагрева и обеспечивают правильное сжигание топлива;

  • продолжительность горения при полной загрузке топлива должна составлять не менее 10 часов;

  • уровень автоматизации для безопасности прибора. Пиролизный котёл длительного горения должен быть не только продуктивным, но и безопасным, поэтому при покупке нужно проверить оборудован ли он сигнализацией и системой автоматического отключения;

  • наличие дополнительного контура. Отопительный прибор с одним контуром может использоваться только для обогрева помещения. Если котел планируется использовать для организации горячего водоснабжения, то нужно сразу покупать устройство с двухконтурной конструкцией;

  • стоимость. На покупке котла не стоит экономить, так как у дешёвых моделей может не хватить технических возможностей для оптимального обогрева помещения. Лучше приобрести котёл проверенных марок, которые уже прошли испытания в суровых российских зимах и заслужили хорошие отзывы владельцев.

к содержанию ↑

Обзор моделей

Современный рынок предлагает много разных моделей пиролизных котлов длительного горения, отличающихся по ряду технических характеристик, габаритам и цене. Pechnoy.guru предлагает вам посмотреть некоторые хорошие модели.

к содержанию ↑

Пиролиз Мастер LONGLIFE 18-250 кВт

Высокое КПД, наличие автоматического управления за работой котла и циркуляцией позволяют данному устройству эффективно выполнять свои функции на одной загрузке в течение 8 — 72 часов (зависит от типа используемого топлива). Котел оборудован цифровым контролёром, вентилятором подачи воздуха, 5 — ти ходовым теплообменником с большим объёмом теплоносителя, обеспечивающих его высокую производительность. В оснащение топочной камеры входят водонаполненные колосники и две дверки для загрузки топлива и удаления зольного остатка. Аппарат одинаково эффективно работает при ручной загрузке в топочный отдел любого вида твёрдого топлива: угля, брикетов, дров, кускового торфа.

  • Максимальная площадь обогрева — 18 — 2500 м²;

  • мощность — 18 — 250 кВт;

  • КПД — 92 %;

  • Диапазон цен в зависимости от мощности: — 980 — 7300 условных единиц.

к содержанию ↑

Buderus Logano S171

Немецкий пиролизный котёл этой серии обладает увеличенным объёмом загрузочного отдела и улучшенной конструкцией теплообменника и приспособлен к работе как при естественной, так и при принудительной вентиляции теплоносителя. Его корпус изготовлен из высоколегированной стали толщиной 5 мм, для футеровки топки применён шамотный кирпич с более продолжительным сроком службы, удобство чистки обеспечивают две дверки зольника, расположенные одна — сверху, а другая — на передней панели. Бесперебойную работу агрегата и функцию защиты выполняет мощная автоматическая система управления.

  • Максимальная площадь обогрева — 500 м²;

  • мощность — 50 кВт;

  • КПД — 89%;

  • Размеры — 699х1257х1083 мм;

  • Средняя цена — 3600 условных единиц.

к содержанию ↑

Бастион М-КСТ

Универсальные пиролизные котлы российского производства мощностью от 12 до 30 кВт, отличающиеся от импортных аналогов более низкой ценой и компактными размерами, способные отопить площадь от 100 до 300 м² (зависит от мощности). Энергонезависимые устройства, не нуждающиеся в частой выемке зольных отходов. Топочная камера изготовлена из низколегированного сплава стали марки 09Г2С, одномоментно вмещает дров, каменного угля, древесных отходов от 40 — 120 дм³. Могут работать без дозаправки топлива 4 — 12 ч (зависит от влажности топлива, породы древесины, организации дымохода и т. д.). Коэффициент полезного действия — не менее 85%. Цена варьируется в диапазоне 670 — 1200 долларов.

Модель котла «Бастион» серия М-КСТГабаритные размеры (ШхВхГ), мм
12П310х1200х500
20П
400х1200х550
20ПУ320х1150х750
30П470х1150х670
30ПУ370х1200х870
к содержанию ↑

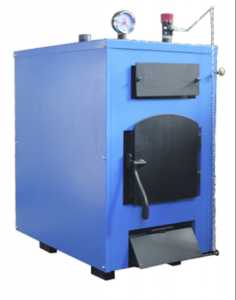

Траян Т

Одноконтурные аппараты, работающие на дровах, топливных или торфяных брикетах. Могут поддерживать комфортную температуру в помещении при одной загрузке топлива не менее 8 часов. В моделях серии Т тяга регулируется автоматически, при дополнительном оборудовании ТЭНом мощностью до 3 кВт температура теплоносителя будет поддерживаться после прогорания дров в течение нескольких часов.

Модели котла «Траян» серии Т

Мощность, кВт

Отапливаемая площадь, м²

Габариты (ШхВхГ), мм

Вес, кг

Цена, доллар

Т-10

10

90

400х880х880

170

710

Т-15

15

160

500х920х1000

230

800

Т-20

20

220

500х970х1000

240

860

Т-30

30

330

550х1250х1070

335

1050

к содержанию ↑

Rival KT

Время работы до дозаправки составляет 6 — 8 ч. КПД — до 85%. Диапазон мощностей 12 — 42 кВт. Максимальная площадь отапливаемого помещения от 120 до 420 м². Цены от 650 до 1500 долларов.

к содержанию ↑

Buderus Logano S121

Долговечные отопительные устройства длительного горения с верхним расположением загрузочного отдела и нижнем — камеры дожига. В задней части котла располагается теплообменник. Может работать на одной загрузке топлива до 12 ч. Максимальное КПД — 85%.

Модификации котлов «Buderus Logano» серия S121

Мощность, кВт

Отапливаемая площадь, м²

Габариты (ШхВхГ), мм

Цена, доллар

S121-2-21

21

200

623х1257х753

2130

S121-2-26

25

250

623х1257х803

2175

S121-2-32

33

330

683х1322х853

2320

S121-2-38

38

3380

682х1322х903

2450

к содержанию ↑

Wattek Pyrotek

Чешские пиролизные котлы с одним контуром и диапазоном тепловой мощности в пределах 26 — 42 кВт. Оборудованы медным теплообменником, автоматической панелью управления, осуществляющей регулировку работы вытяжного вентилятора и насосов ЦО и ГВС. При эксплуатации подключается к электросети, поддерживают горение при одной закладке сухого топлива (не выше 20% влажности) до 10 часов. КПД составляет 90%.

Устройства мощностью 26 — 30 кВт имеют размеры 530х1145х915 и стоят примерно 2800 — 3000 долларов, у более мощных котлов 36 — 42 кВт габариты составляют 530х1145х1115, а цена варьируется от 3350 — 3500 долларов.

к содержанию ↑

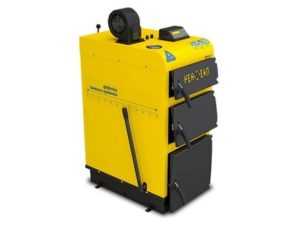

Pereko KSW Prima

Польское изделие с ручной загрузкой. Трёхходовой, поддерживает горение любого топлива в твёрдом состоянии в течение 7 часов.

  • КПД — 85%;
  • отапливаемая площадь 150 — 250 м²;
  • мощность 15 — 25 кВт;
  • ширина 450 — 510 мм, высота 1100 — 1150 мм, глубина 650 — 750 мм;
  • цена 1800 — 2200 долларов.
к содержанию ↑

Viessmann Vitoligno 100-S

Немецкие котлы с номинальной мощностью от 25 до 80 кВт со встроенной системой электронного управления. В оснащение аппарата также входит чувствительный датчик температур и система оповещения о необходимости дозаправки. Работает только на дровах из сухой древесины с естественным уровнем влажности не более 20%. КПД — 88%.

Мощность, кВтГабариты, ммЦена, доллар
25618х1190х12892900
30678х1390х12893800
40678х1490х13664730
60751х1885х13896035
80841х1885х13898100
к содержанию ↑

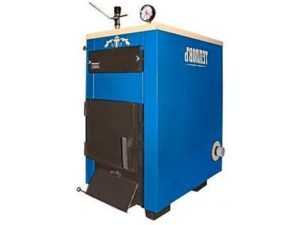

Буржуй-К Стандарт

Недорогие котлы российского производства номинальной мощности от 10 до 30 кВт без терморегулятора. Предназначены для отопления площади 100 — 250 м², не требуют подключения к электричеству, просты в эксплуатации. Длительность периода работы при одной загрузке не более 4-5 часов. КПД — 85%.

Мощность, кВтГабариты, ммЦена, доллар
10380х930х850635
20480х1100х950860
30530х1360х10501083
к содержанию ↑

Тепловъ T

Энергонезависимые устройства с автоматической регулировкой мощности и регулятором тяги прямого действия. Корпус выполнен из высококачественной стали и защищён от потерь тепла базальтовой ватой, для регулировки разряжения в котле используется шибер. Номинальная мощность моделей этого производителя в диапазоне 10 — 500 кВт, время работы при одной загрузке 12 часов.

МодельГабариты, ммЦена, доллар
Т-10380х930х610690
Т-20480х1100х950912
Т-30530х1360х10501140
к содержанию ↑

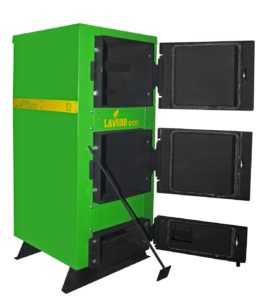

Lavoro Eco C NEW

Твердотопливные котлы «Lavoro Eco»с цельносварным корпусом и более толстой сталью на теплообменнике (5 — 8 см) и с заполненной теплоносителем рубашкой, за счёт которых КПД котлов достигает 85%. Дверцы котлов открываются в разные стороны и регулируются. Энергонезависимые аппараты, с длительность горения 10 — 12 часов.

МодельМощность, кВтГабариты, ммОбогреваемая площадь, м²Цена, доллар
С1212480х1130х5501001115
С1616550х1180х6201501262
С2222550х1180х6702401416
С3232550х1400х7403501615
к содержанию ↑

Траян серия ТР

Модернизированная модификация стальных отопительных котлов длительного горения марки Траян — оборудованы передней водяной рубашкой, съёмными тепловыми поверхностями в канале дымоотвода (турбулезаторами), за охлаждение которых отвечает теплоноситель. Топка футерованная шамотным кирпичом. Предусмотрена возможность подключения ТЭНа и монтажа второго контура. КПД увеличен до 93%.

Модели котла «Траян» серии ТР

Мощность, кВт

Отапливаемая площадь, м²

Габариты (ШхВхГ), мм

Вес, кг

Цена, доллар

ТР-12

12

130

530х950х1000

250

930

ТР-18

18

200

530х1050х1150

295

ТР-25

25

270

600х1150х1150

310

860

ТР-35

35

370

620х1330х1170

390

1050

ТР-40

40

420

680х1450х1200

480

1640

ТР-50

50

530

750х1550х1250

600

2100

ТР-75

75

790

750х1720х1350

710

2680

ТР-100

100

1100

880х1800х1450

920

3258

к содержанию ↑

Буржуй-К Модерн

Производятся в трёх модификациях с мощностью 12; 24; 32 кВт. Время горения до дозаправки составляет от 5 до 12 часов. Укомплектован терморегулятором тяги и термоманометром. Способен отопить площадь в 120 — 330 м². КПД — 85%.

Мощность, кВтГабариты, ммЦена, доллар
12500х1180х8001090
24500х1180х8001295
32600х1270х8601620
к содержанию ↑

Пиролиз Мастер Mango

Время работы до дозаправки составляет 6 — 8 ч. КПД высокий — до 92%. Максимальная площадь отапливаемого помещения от 120 до 320 м².

Мощность, кВтГабариты, ммЦена, доллар
12400х1070х7801068
24500х1180х8951295
32600х1230х9551605
к содержанию ↑

Пиролиз Мастер Platinum

Функционирует на дровах и паллетах любого качества с длительностью горения до дозаправки 6 -8 ч. КПД — 92%. Рекомендуемые размеры обогреваемой площади 120 — 330 м².

Мощность, кВтГабариты, ммЦена, доллар
12400х1070х7801068
24500х1180х8951295
32600х1230х9551605
к содержанию ↑

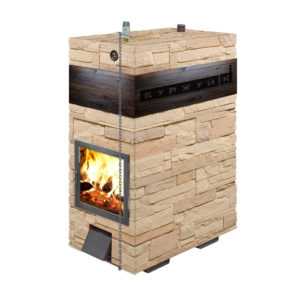

Буржуй-К Эксклюзив

Конструкция и технические характеристики аналогичны изделиям серии «Модерн». Стоимость увеличена за счёт необычной облицовки корпуса.

Мощность, кВтГабариты, ммЦена, доллар
12400х1050х8401805
24500х1180х8952153
32600х1230х9552684
к содержанию ↑

Defro DS

Высококачественный агрегат польского производства с максимальным КПД 85%. Длительность его работы до дозаправки составляет 12 часов. Отапливаемая площадь — 180 — 300 м².

Мощность, кВтГабариты, ммЦена, доллар
12633х1343х9311828
24686х1372х10312052
32683х1527х10332225
к содержанию ↑

Atmos DС

Высококачественный агрегат чешского производства с максимальным КПД 85%. Длительность его работы до дозаправки составляет 12 часов. Номинальная мощность 15 — 70 кВт. Объём камеры сгорания — от 65 до 180 дм³.

МодельГабариты, ммЦена, доллар
DC 15E590х1180х6301982
DC 18S590х1180х7702155
DC 20GC670х1260х7703105
к содержанию ↑

БТС Стандарт

Высококачественный агрегат украинского производства с максимальным КПД 82%. Длительность его работы до дозаправки составляет от 6 до 12 часов. Номинальная мощность 15 — 40 кВт. В конструкцию входит глубокий загрузочный отсек, дымосос, автоматика, футеровка топки выполнена шамотным кирпичом.

Мощность, кВтГабариты, ммЦена, доллар
15580х1365х8702206
20580х1565х8802295
25630х1530х10702620
32630х1590х10702707
40630х1640х11703105
к содержанию ↑

Атом МС

Высококачественный агрегат украинского производства с максимальным КПД 90%. Заправляется 1 раз в сутки. Номинальная мощность 16 — 250 кВт. В конструкцию входит глубокий загрузочный отсек, дымосос, автоматика, футеровка топки выполнена шамотным кирпичом. Площадь обогрева 190 — 3000 м². Цены — от 2280 до 18820 долларов.

к содержанию ↑

SunSystem BURNiT PyroBurn

  1. BURNiT PyroBurn Alpha. Болгарские котлы с большой загрузочной камерой и тепловой мощностью 20, 30, 40 кВт. КПД 90%. Обогреваемая площадь 200 — 400 м². Футеровка камеры сгорания выполнена керамикой. Цены — от 3190 до 4400 долларов.
  2. BURNiT PyroBurn Alpha PLUS. Электрозависимые болгарские котлы с большой загрузочной камерой, ручной системой очистки, датчиком выхлопных газов и тепловой мощностью 25, 30 кВт. КПД 91%. Обогреваемая площадь 270 — 320 м². Футеровка камеры сгорания выполнена керамикой. Цены — от 5020 до 5500 долларов.
  3. BURNiT PyroBurn Lambda. Болгарские котлы с большой загрузочной камерой, ручной системой очистки и тепловой мощностью 20, 30, 40 кВт. КПД 90%. Обогреваемая площадь 200 — 400 м². Футеровка камеры сгорания выполнена керамикой. Цены — от 3190 до 4400 долларов
к содержанию ↑

Вывод

Пиролизные котлы длительного горения являются современной и эффективной альтернативой газовому обогреву. Выпускаются они в большом ассортименте моделей, с ощутимым разбегом по ценам. Самые недорогие котлы данного типа — российского производства, при этом они полностью их технические возможности ничем не уступают европейским аналогам.

pechnoy.guru

Пиролизный (газогенераторный) твердотопливный котел — принцип работы и отзывы

В этой статье мы с вами разберем принцип работы пиролизного котла длительного горения, ознакомимся с отзывами от его эксплуатации и посмотрим кто из производителей готов предложить лучшие модели.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Каждый из видов котлов, будь то твердотопливный, газовый или жидкотопливный, имеет свои достоинства и недостатки. Жидкотопливные котлы имеют дорогое топливо, электрические — постоянно зависят от сети… В то же время владельцы газовых котлов отмечают низкую стоимость топлива. Но конструкция такого типа подразумевает высокую опасность, поэтому их установка и обслуживание проводят специально обученные люди.

Владельцы же котлов на твёрдом топливе знают, что топливо достать не сложно: дрова, уголь, торф доступны почти во всех жилых регионах. Однако их обслуживание требует постоянной подачи топлива, чистки и постоянного внимания за техникой безопасности. Но помочь разрешить данные проблемы способен пиролизный котел длительного горения.

Пиролизный твердотопливный котёл

Принцип работы

Современным и универсальным вариантом может стать котёл твердотопливный пиролизный длительного горения. Как и другой агрегат, он может использоваться для отопления жилых помещений и горячего водоснабжения, отопления теплиц или для обеспечения теплом промышленных и общественных площадей.

Пиролизный котёл отличается экономичностью, его достаточно заправлять 2-3 раза за сутки. Многое зависит от топлива и температуры за окном. Бывает одноконтурным и двухконтурным, что позволяет выстроить различные схемы системы отопления и горячего водоснабжения.

Может качественно работать на многих видах твёрдого топлива: бурый и чёрный уголь, древесина, торф и прочее. Время сгорания сырья для газогенераторного котла можете увидеть в таблице.

ТопливоВремя сгорания
Твёрдая древесина6 часов
Мягкая древесина5 часов
Чёрный уголь10 часов
Бурый уголь8 часов

Если эти виды топлива отсутствуют или их не приобрести, то можно использовать любое органическое топливо.

Самым эффективным сырьём для пиролизного котла будет сухая древесина: она увеличивает время эксплуатации пиролизного котла и делает его работу более производительной.

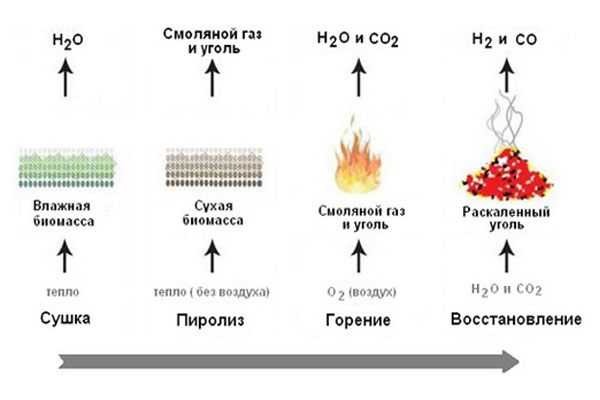

Котлы пиролизные длительного горения работают посредством разложения углеродосодержащего топлива при недостатке кислорода на огромное количество горючих веществ и газов. Из-за этого аппараты еще называют котлами газогенераторными.

Древесина (углеродосодержащее сырьё) может распадаться на твёрдый остаток (уголь древесный), ацетон, смолы, метиловый спирт и кислоту уксусную.

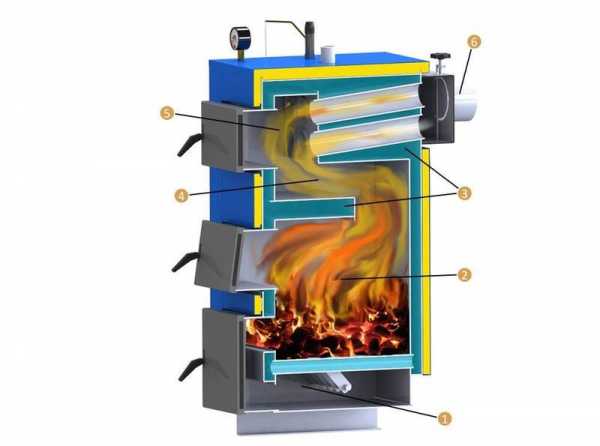

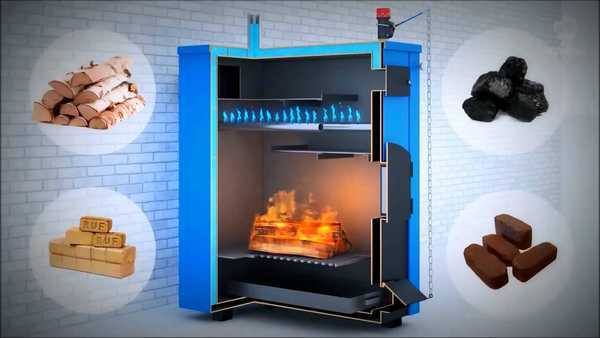

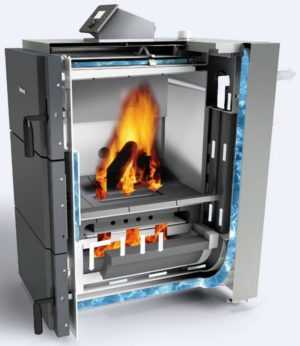

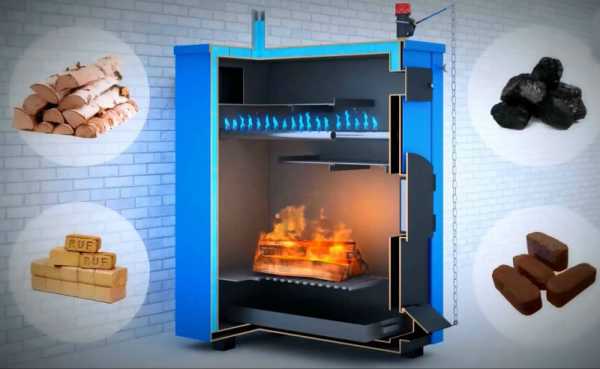

Как работает пиролизный котёл

Вещества поддаются горению и выделяют огромное количество калорий. Из-за этого твердотопливные котлы пиролизного горения имеют две камеры. Одна камера предназначена для закладки топлива и розжига. Другая – это камера дожига. Она выводит газы, которые выделились при горении сырья. Так как газы имеют высокую температуру, то перемешиваются с поступающим воздухом и воспламеняются. В обе камеры воздух подаётся отдельно и в зависимости от него изменяется сила горения и мощность.

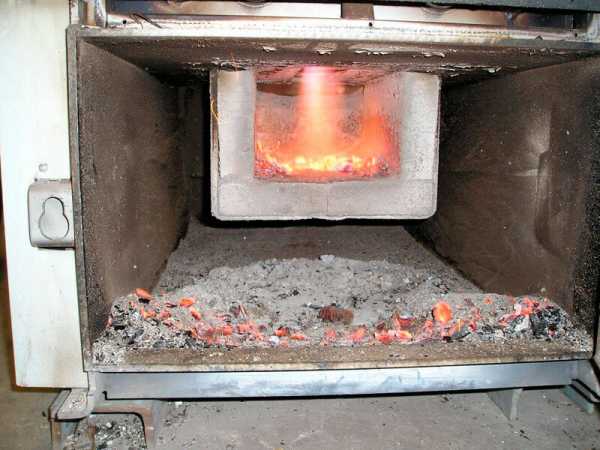

Конструкция пиролизного котла может быть разная: в одних моделях камера дожига находится под первичной, в других – сверху:

  1. Первый случай – это когда камера находится вверху. Это самые распространённые конструкции, простые лёгкие в использовании. Так как сырьё топливное находится вверху, то отработанный газ выходит через трубу, находящуюся внизу. Такой котёл пиролизного горения придётся время от времени очищать от золы, потому что зола может попадать в камеру дожига.
  2. Второй случай – когда камера располагается внизу. Менее распространённый вариант, но в то же время имеет свои плюсы. В противоположность, такие агрегаты не нужно очищать от золы. Газ здесь поднимается и с помощью форсунки попадает в дымоход и остывает.

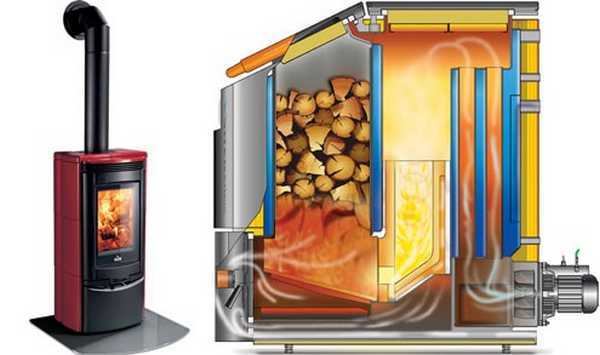

Сравнение пиролизного и обычного твердотопливного котла

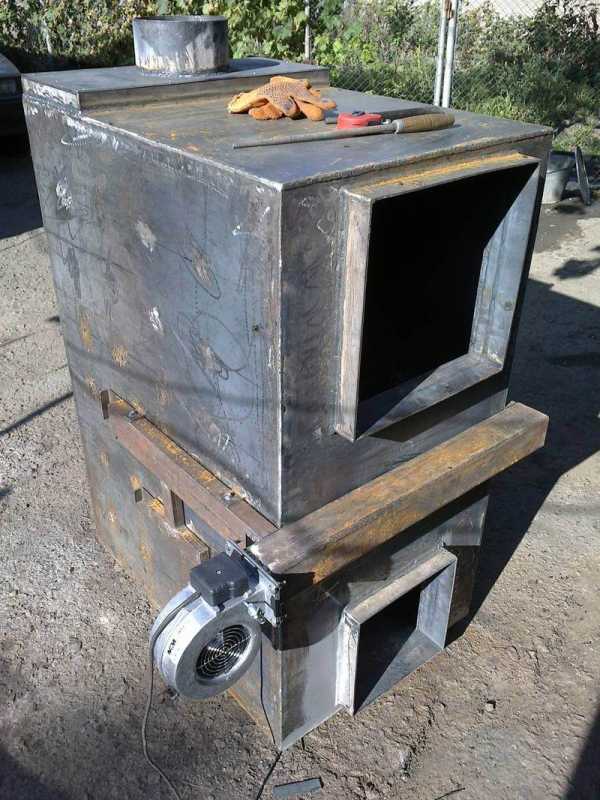

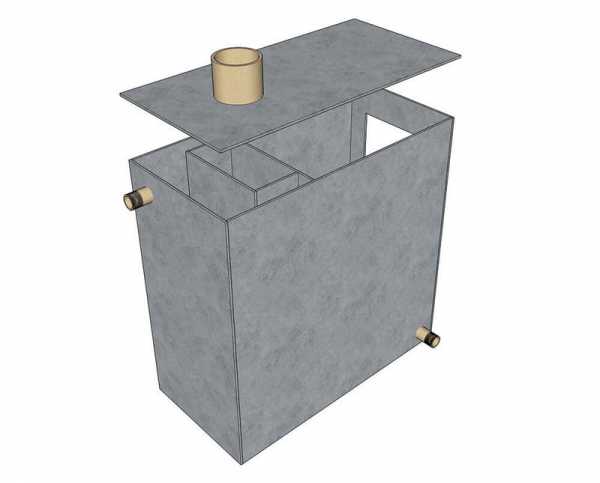

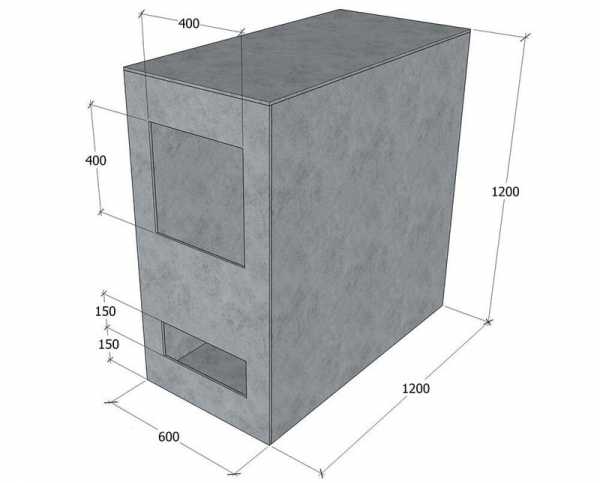

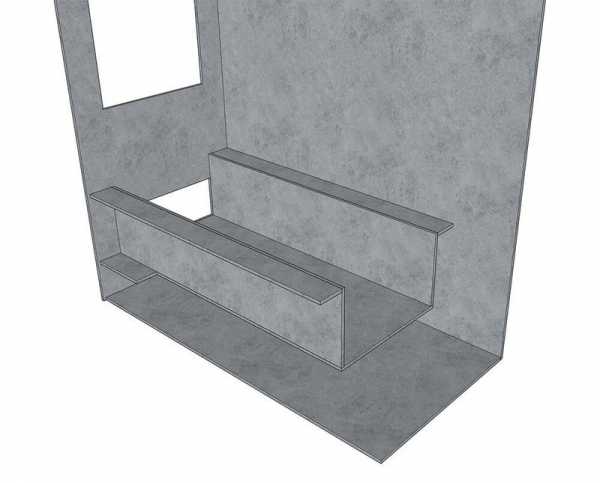

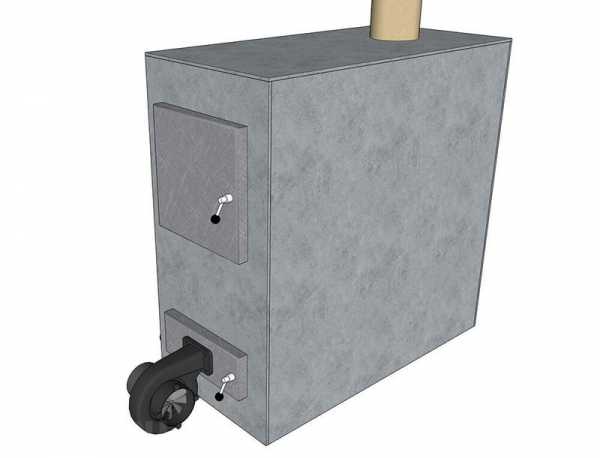

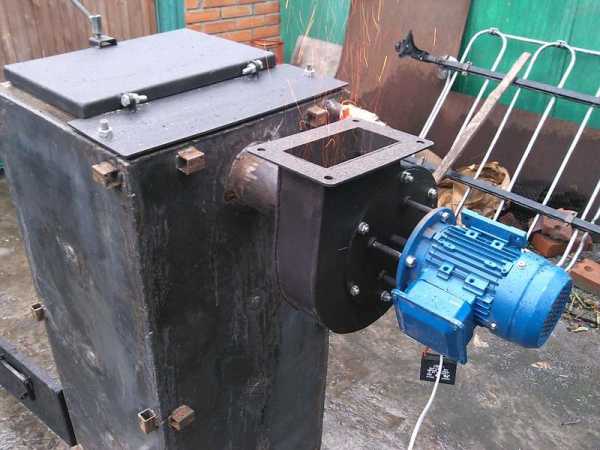

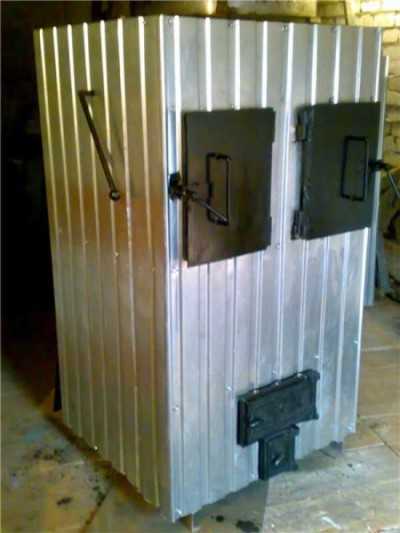

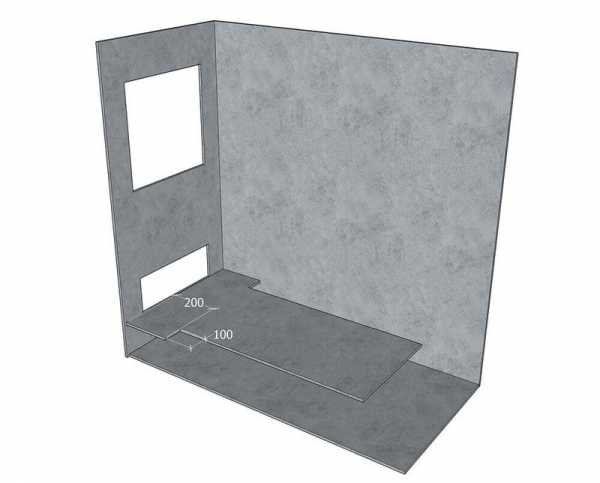

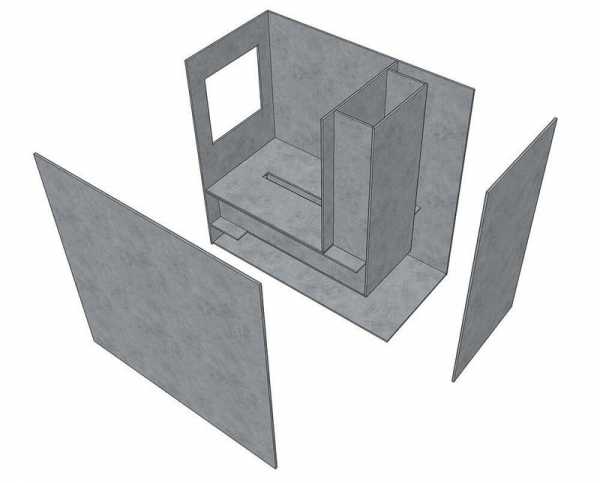

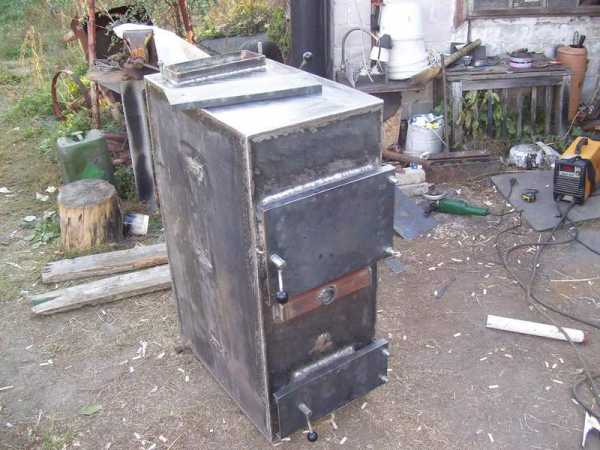

Если вы решили изготовить пиролизный котёл длительного горения своими руками, то учтите, что для конструкции придётся приобрести все необходимые материалы и комплектующие. Плюс ко всему – опыт в данной деятельности, инструменты и чертежи.

Отзывы пользователей

Владельцы пиролизных котлов длительного горения отмечают экологичность, хорошую производительность котлов и их высокий коэффициент полезного действия (в среднем 85 %, в сравнении с котлами прямого горения, где КПД составляет около 65 %).

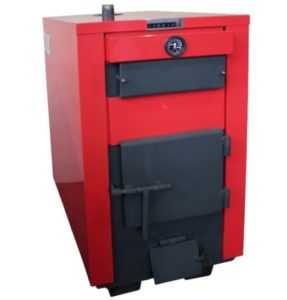

Пиролизный котел Buderus Logano S171 W

Ещё одно отличие в том, что газогенераторный котёл на дровах экономит около 40 % топлива. Процесс пиролиза можно контролировать: при желании поставить мощность 30 % или включить агрегат на все 100 %. Это в итоге позволяет повысить эффективность использования топлива.

Здесь всю настройку регулирует автоматика, ориентирующаяся на указанные нормы. Как пример для сравнения – обычный котёл. Его мощность регулируется условно вручную: открыть или закрыть дверцы, заслонки, поддувала.

Пользователи таких котлов отмечают продолжительное время горения топлива и почти полное отсутствие отходов. Поленья можно использовать и не колотые.

Из минусов владельцы пиролизных котлов указывают на высокую стоимость агрегатов и их постоянную зависимость от электроэнергии, а также необходимость использования сухой древесины.

При покупке пиролизного котла нужно учитывать следующие параметры:

  • Коэффициент полезного действия котла. По этому критерию лучшими компаниями-производителями считаются Viessmann, Buderus, Biasi, Dakon, Atmos, Ferroli, Viadrus.
  • Из какого материала изготовлен теплообменник.
  • Возможно ли применять дополнительное топливо и при этом не менять горелку, а также какое основное топливо, а какое дополнительное (могут быть различные комбинации, например, дрова-пеллеты, дрова-уголь и пр.).
  • Возможно ли переоборудовать котёл при смене горелки.

Пиролизный котел Atmos DC 15 E

Обзор производителей пиролизных котлов

Моделей пиролизных котлов длительного горения на рынке представлено множество. Зарубежные и отечественные производители предлагают отопительные устройства различной комплектации и стоимости. Все агрегаты отличаются между собой рабочими характеристиками, которые описаны ниже в таблице (отмечены некоторые из популярных изготовителей).

ПроизводительХарактеристика
Blago (Благо)Особенность этого газогенераторного котла в его крайней энергонезависимости.
Агрегат работает на естественной тяге, а не от искусственной подачи воздуха.
Предполагает возможность отопления различными видами топлива (дрова, щепки, опилки, обрезки, старые покрышки, кожа, резина, полиэтилен), при этом может работать на сырых дровах (с влажностью до 50 %) без потери мощности.
Если конструкция небольшой мощности, то справятся с влажностью до 30-35%.
Мощность моделей колеблется в пределах от 12 до 58 кВт.
Компания утверждает, что топлива для агрегата требуется в среднем на 25 % меньше в сравнении с другими котлами с таким же механизмом действия.
Закладка топлива в них происходит раз в 12-18 часов.
Высокая безопасность гарантирована, а лёгкость использования – наглядна: контроль в автоматическом режиме, автоматическая чистка топливных каналов и отсутствие дыма.
Можно подобрать котёл нужной мощности исходя из площади отапливаемого помещения:
  • BLAGO-TТ 15 — для отопления 150 м²;
  • BLAGO-TТ 20 — для 200 м²;
  • BLAGO-TТ 25 — для 250 м²;
  • BLAGO-TТ 30 — для 300 м²;
  • BLAGO-T2 Т-BH-40 — для 400 м²;
  • BLAGO-T2 Т-BH-50 — для 500 м².

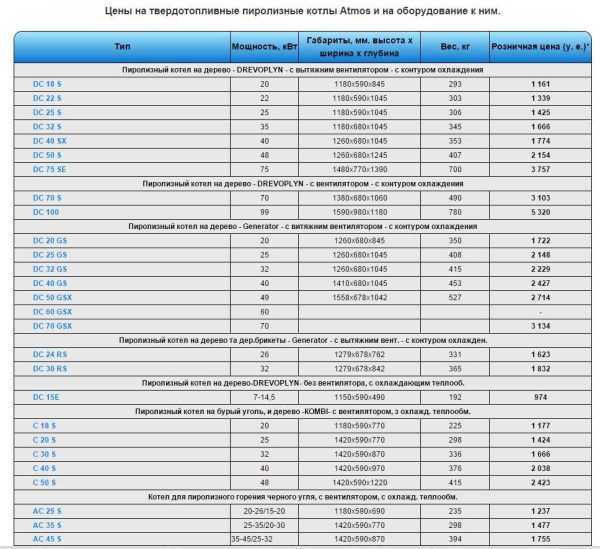

Atmos (Атмос)Это чешская компания, которая производит более двухсот моделей котлов отопления.
Агрегаты сжигают пеллеты, дрова, брикеты, сжиженный газ.
Есть комбинированные котлы, а под заказ можно изготовить котёл на газе.
Компания «Атмос» выпускает агрегаты с мощностью в пределах от 15 кВт, которые подходят площадям 90-180 м², до 1000 м² и больше  для производственных помещений.
Пиролизные котлы длительного горения могут работать на древесине, в таком случае они маркируются как Atmos DC, работающие на угле и древесине — Atmos C и Atmos AC, пиролизные котлы помечаются как Atmos DC 24 RS, DC 30 RS, а пеллетные котлы – Atmos.
Маркировка котлов содержит также префиксы GS, GSE и S.
Первые два типа имеют цельнокерамическую отделку обеих топок.
За счёт этого коэффициент полезного действия становится выше, а процент выбросов в атмосферу  углекислого газа значительно меньше.
Bosch (Бош)Отличаются возможностью широкой регулировки мощности.
Их КПД составляет в среднем 80 %, а объем воды в системе – 76-124 литра.
Могут работать на древесине до 25 % влажности.
Производитель выпускает основные три вида котлов:
  • Первый вид – стальные котлы на твердом топливе Solid 2000 B. Их отапливаемая площадь от 150 м² до 560 м². Работают на самых разных видах топлива. Они удобны в эксплуатации. Топка находится сверху конструкции.
  • Второй вид котлов, производимый компанией «Бош» – чугунные котлы Solid 3000 H. Они же рассчитаны на помещения от 150 м² до 450 м². К качеству сырья они непривередливы.

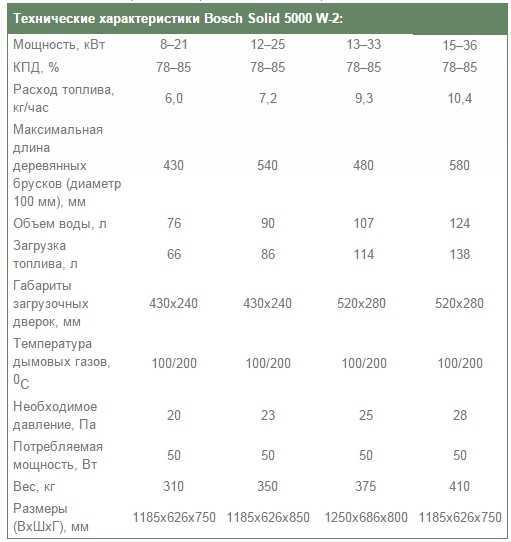

  • Третий вид – стальные пиролизные котлы 5000 W. Коэффициент полезного действия его составляет 85%. Прибор долго работает на одной заправке и отлично экономит топливо.
Viessmann (Виссманн)Это стабильная компания, которая занимается выпуском продукции уже более ста лет.
На сегодняшний день производитель имеет конкурентные преимущества в выпуске оборудования для систем теплоснабжения.
Котельное оборудование «Viessmann» пользуется популярностью на предприятиях и в условиях дачных домов, квартир и коттеджей.
Продукция «Виссманн» – продукция премиум-класса, качество которой соответствует своей цене, а также нормам и стандартам.
Она крайне экономична, имеет высокий уровень безопасности и комфорта в эксплуатации.
Dakon (Дакон)Мощность пиролизных котлов данного производителя колеблется в пределах от 18 кВт до 40 кВт.
Все агрегаты в своей работе экологичны и экономичны (сжигание в камере с керамической форсункой повышает коэффициент полезного действия иногда до 85 %).
Максимальная влажность твёрдого топлива доходит до 20 %.
Пиролизный дровяной котёл «Дакон» имеет большую камеру загрузки сырья.
Это способствует увеличению времени работы котла без присмотра.
Сжигать агрегат может поленья в диаметре не больше 130 мм.
Максимальная длина поленьев варьируется от размеров топки в конкретной модели котла.

Таким образом, пиролизный котёл позволяет достичь удобства в использовании твердотопливного агрегата за счёт длительного горения топлива.

teplofan.ru

Твердотопливные пиролизные котлы длительного горения, изготовление

Сегодня в эпоху множества разных модернизированных методов отопления некоторые хозяева частных домов для отопления применяют самые доступные виды горючего: уголь, дрова и торф. Необходимость в использовании именно такого топлива часто обусловлена недоступностью природного газа.

Хоть такой способ отопления считается старинным, техника применяется современная и эффективная. Как правило, это котлы пиролизного горения. И многие их модификации могут управляться по автоматическому принципу.

Их работа строится на твёрдом горючем. Оно сгорает тотально. И такое сгорание обуславливает впечатляющую мощь и КПД такого котла. И процесс горения может длиться до 24 часов. При этом достаточно 1-2 загрузки топлива. А потери тепла получаются минимальными.

Принцип функционирования

Принцип функционирования пиролизной печи

Пиролизные котлы генерируют из дров газ. Он затем и служит для отопительных задач.

Пиролиз – процесс экзотермический. Он уже долгое время задействуется в разных промышленных сферах. Основывается на разложении сложносоставных органических структур (примеры – нефтяные продукты, уголь, дерево) при значительных температурах и ограждённом попадании кислорода на газоподобные, твёрдые и жидкие элементы.

И пиролизный котёл представляет собой отопительный аппарата с двумя отделениями. В верхнем при показателях 200 – 300 градусов (измерение по Цельсию) древесина подвергается экзотермической пиролизной реакции. По её итогам он делится на уголь и газ. Первый элемент по типу древесный. Второй – пиролизный. Его образуют СО и в малых пропорциях СО2. Состав из этого газа и воздуха следует в нижнее отделение. Там он сгорает. Рабочая температура в этом отсеке 1100 – 1200 градусов. При этом образуется огромное количество тепла. Оно создаёт отопление.

Стадии деятельности этого котла

Топочный отсек печи

Такой котёл генерирует тепловую энергию за счёт сжигания не дров, а газа, получаемого от их сгорания. КПД в результате этих операций достигает 85-90%.

А следить за горением газа намного проще. И такая возможность ведёт к автоматизации контроля над такой технологией отопления.

По конструкции топочный отсек данного котла – это два самостоятельных отдела. Их разделяют колосники.

Верхний газифицирующий отдел – это место, где при серьёзных температурах и ограничении кислорода горючее очень долго тлеет и пиролизуется.

Тепло в верхнем отделе удерживается за счёт топлива, находящегося на колоснике. Через него (горючее) сверху вниз следует первичный воздушный поток. Он довольно слабый.

В этих процессах выделяется газ. Когда в нижний отдел следует вторичный воздушный поток, газ следует вместе с ним по этому направлению. Нижняя сторона этого отдела – это форсунка, созданная из шамоты. Шамота – сильная термоустойчивая керамика.

Топочный отдел в пиролизном котле имеет очень высокое воздушное сопротивление. Все операции происходят с принудительной тягой. Она образуется дымососом.

На продолжительность работы указанного котла на одном помещении дров влияют:

  1. Уличная температура.
  2. Домашняя температура.
  3. Качество теплозащиты в доме.
  4. Разновидность горючего и его влажность.
  5. Уровень проекта отопительной технологии.

При других равнозначных раскладах пиролизные версии при аналогии со стандартными похожими аппаратами работают гораздо эффективнее.

Вопросы с горючим

Бурый уголь

Для пиролизных котлов длительного горения прекрасно подходят разные виды твёрдого горючего. Это и дерево, и торф, и уголь (как бурый, так и чёрный).

Типом горючего характеризуется его время сгорания. Оно таково:

  1. Мягкое дерево сгорает за 5 часов (максимум).
  2. Твёрдое дерево – за 6 часов.
  3. Бурый уголь – 8 часов.
  4. Чёрный уголь – 10 часов.

Если обратиться к многочисленным отзывам пользователей, то большинство называют сухие дрова самым эффективным топливом под твердотопливные пиролизные котлы.

Здесь есть свои нюансы. Это параметры дров. Их длина должна быть в диапазоне 45-65 см, а влажность – максимум 20%. Сухие дрова с такими параметрами гарантируют оптимальную мощность аппарата и продлевают его эксплуатационный срок.

Если не удаётся раздобыть качественные дрова, можно применять различное органическое горючее с очень большим количеством летучих фракций. Важное условие здесь – котёл должен поддерживать это топливо. Обычно эти сведения указываются в документах к котлу. И часто подходящими видами становятся:

  •  определённые разновидности торфа,
  •  отходы из пищевой промышленной сферы, содержащие целлюлозу,
  •  каменный уголь,
  •  пеллетные и брикетные дрова,
  •  древесные отходы

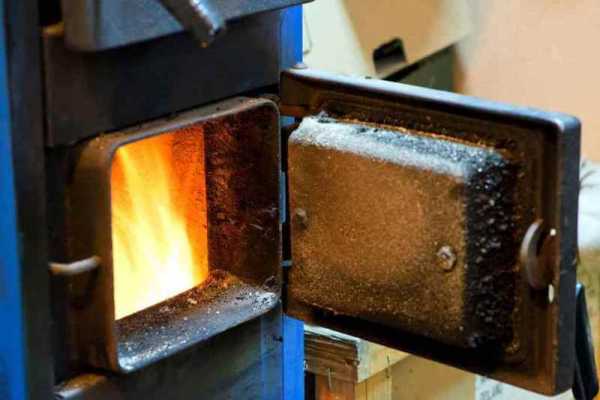

При работе котла обратите внимание, какого цвета пламя от пиролизного газа. Должен быть белый или желтовато-белый цвет. При этом не образуются побочные результаты горения. Такие условия получаются, если вы грамотно распределили траты первого и второго воздушных потоков. А влажность горючего не превосходит 30%. Если этот показатель больше, то при горении получатся большие объёмы водяного пара. Последствия этого таковы:

  1. Образуется копоть, дёготь.
  2. Снижается уровень выделяемого тепла.
  3. В крайних случаях затухает котёл.

Нюансы запуска котла и его работы

Настройка шибера

При запуске данного котла стоит учесть его специфики, отличающие его от стандартных твёрдотопливных котлов. Режим генерации газа идёт за счёт двух отделов, в которые внедрены шиберы – особые регуляторы.

Перед работой загрузочный отсек пиролизной модели необходимо прогреть до 500- 800 °С. Это оптимальные показатели в зависимости от разновидности топлива. После чего можно помещать туда твёрдое топливо.

Следующая стадия – настройка шибера в рабочий режим. Далее следует запуск дымососа.

При таком алгоритме действий во время запуска горючее будет сжигаться медленно и без кислорода, газ станет выделяться эффективно, его сгорание чистого желтовато-белого цвета. Так на целые сутки в отапливаемом помещении воцарится стабильная и комфортна температура.

Самостоятельная сборка

Сварка постоянным током

Пиролизный котёл – аппарат высокой эффективности. Его можно приобрести в специализированных точках, а можно собрать пиролизный котел своими руками. В этом случае потребуются хорошие знания об его устройстве и спецификах. Ключевыми составляющими являются:

  •  отсек сгорания,
  •  трубы, отводящие и подающие воды,
  •  зона установки дымососа,
  •  дырочки для воздуха,
  •  каналы для дыма,
  •  регуляторы (шиберы),
  •  схемы пиролизных котлов.

Для частного строения подойдёт котёл с мощность 40 кВт. Это хватит для отопления двухэтажного дома. Если дом скромный по масштабам, то будут подходящими параметры 25-30 кВт. При создании небольшого аппарата можно хорошо сэкономить и финансы, и время.

Для этой творческой работы понадобится много материалов и инструментов. Пиролизный котел своими руками требует:
  •  электродрель,
  •  набор электродов,
  •  круг для шлифовки, его диаметр – 12,5 см,
  •  металлические листы, толщина – 4 мм,
  •  профилированные трубы,
  •  вентилятор,
  •  сварочная техника с постоянным током.
  •  болгарка,
  •  отрезной круг, его диаметр – 23 см.

Стадии работы

  1. Подготавливаются стальные полосы. Они отличаются по ширине и толщине.
  2. Делается отверстие для топливной загрузки. Его необходимая форма – прямоугольная. Его правильная позиция немного выше, чем у стандартных твердотопливных моделей. Отверстие для загрузки горючего оснащается дверкой. На дверке должна быть специальная металлическая накладка. С её помощью получается основательное прилегание. Под этим отверстием устраивается отверстие для ликвидации золы
  3. Создание ограничителя для контроля над объёмом воздуха, идущего в топку. Он позволит вовремя добавлять брикеты или дрова. Его можно создать из трубы, чей диаметр равен 7 см, а длина превосходит длину корпуса задуманного котла.
  4. Прикрепление стального диска к нижней стороне ограничителя. Работа идёт по методу сварки. Такой диск станет формировать зазор в 4 см со стенками трубы.
  5. Монтаж ограничителя. Для этой задачи в крышке прибора делается отверстие.

pechiexpert.ru

Пиролизные котлы на твердом топливе. Особенности устройства и некоторые производители

Экономное и эффективное отопление – мечта любого домовладельца. Счастливы те, у кого есть возможность подключить газовые котлы, остальным приходится выбирать между твердотопливными котлами и электрическими. Твердотопливные хороши тем, что относительно недорого получается отопление. Их недостаток – необходимо постоянное присутствие для того, чтобы подкладывать топливо. Но последние разработки – котлы длительного горения пиролизного типа – стали более удобны в этом плане.

На одной закладке топлива могут греть систему от 8 до 24 часов (в зависимости от топлива и температуры окружающей среды). В дровяных пиролизных котлах промежуток между закладками дров возрастает вдвое, а котлы на пеллетах можно проверять вообще раз в месяц – такое топливо может подаваться автоматически по мере необходимости.

Есть у них недостатки. Не без этого. Два основных: оборудование дорогостоящее и очень часто энергозависимое (требуется гарантированное электропитание). Цена окупается  в процессе эксплуатации: на одной закладке дров греться дом вдвое дольше, а на закладке угля – вообще до суток. К тому же есть котлы, которые сжигают все: даже строительный мусор и старые покрышки. Все, что может гореть.

Принцип действия

Принцип действия пиролизных котлов

Как так получается, что от такого небольшого количества топлива получается столько энергии? Все дело в том, что большая часть тепла в обычных котлах (их называют котлами прямого горения) буквально «вылетает» в трубу.

Если вы топите дровами или углем, вы знаете, что к трубе дотронуться невозможно – температура там и 300oC может быть и 400oC. А в некоторых случаях (в банях, например) еще выше.

В пиролизных колах воздух из топки выходит с температурой 130-160oC.  Это достигается за счет того, что используется не только энергия выделяемая дровами, но и дожигается тот газ, который они выделяют во время тления (для этого создается специальный режим).

Работа основана на том, что углеродсодержащее топливо (уголь, дрова, брикеты, пеллеты) когда горят при недостатке кислорода, разлагается на  большое количество газов и горючих веществ. Из-за того, что в процессе тления из древесины или другого углеродосодержащего топлива, выделяется большое количество горючих газов, такие аппараты называют еще газогенераторными котлами. Например, древесина в результате пиролиза преобразуется в:

  • твердый остаток – древесный уголь, который сам является высококалорийным топливом;
  • метиловый спирт;
  • ацетон;
  • различные смолы;
  • уксусную кислоту.

Все эти вещества горят и выделяют при этом большое количество энергии. Пиролизные котлы потому имеют две камеры:

  • В камеру сгорания закладывают топливо и разжигают его для достижения нужной температуры.
  • В пиролизную камеру (камеру дожига) отводят выделившиеся при горении топлива газы. Они  уже имеют высокую температуру, смешиваются с нагнетаемым туда воздухом, воспламеняются.

В обе камеры отдельно подается воздух, его количеством регулируется интенсивность горения и мощность котла на данном этапе. Это единственная технология сжигания топлива, которая позволяет автоматизировать сжигание дров или угля.

Достоинства и недостатки

Выделение газов при горении в условиях недостатка кислорода происходит очень активно. Потому для эффективной работы такого оборудования важна автоматика, которая будет управлять процессом: ограничивать подачу кислорода после того, как дрова разгорелись и регулировать процесс в обеих камерах. Вот в этом и состоит основной недостаток кола: для работы ему нужно гарантированное питание (чтобы автоматика работала).

Пиролизные котлы на древесине могут также сжигать брикеты

Есть еще один положительный момент: пиролизные газы при горении взаимодействуют с углеродом. В результате этих реакций на выходе из котла, дым состоит в основном из углекислого газа и паров воды с небольшим количеством других примесей. Если используют дрова, выбросов СО в атмосферу в три раза меньше, чем при использовании традиционной технологии. При работе на угле ситуация еще более радужная — там сокращение выбросов раз в пять.

Дожиг газов и содержащихся в нем микрочастиц, хорош еще тем, что на стенках дымохода практически нечему откладываться: сажи образуется мало. И еще один бонус: остается мало золы. Мало золы и сажи – реже требуется чистка. Это тоже приятно.

Котлы прямого горения имеют КПД порядка 60-65%. Пиролизные – 80-90%. Это ощутимая разница.

Но преимущества еще не закончились. Регулировать мощность обычного котла можно достаточно условно. Все возможности – открыть/закрыть дверцы, поддувала и заслонки. Причем делать это нужно руками и полагаться на опыт и интуицию. Пиролизный процесс можно регулировать в широком диапазоне: можно оставить 30% мощности, а можно «разогнать» на все 100%.  И регулирует процесс автоматика, которая ориентируется на заданные параметры. Результат: экономия топлива 40%.

Камера загрузки топлива может быть расположена над камерой дожига, под ней или впереди

Конструктивно колы могут быть выполнены по-разному: в каких-то моделях камера дожига располагается под первичной, в каких-то – сверху. Есть модели, в которых она находится за первичной топкой. В некоторых агрегатах воздух подается не снизу дров через колосниковую решетку, а «вдувается» сверху, замедляя процесс горения. Все это разновидности одной и той же технологии. Но они также имеют свои плюсы и минусы. Рассмотрим некоторые из них подробнее.

Пиролизный котёл длительного горения Blago

Особенности Blago (Благо)

Эти котлы разработаны инженером Юрием Благодаровым. Главное их достоинство – есть энергонезависимые модели. В них искусственное нагнетание воздуха не используется, котел работает на естественной тяге.

Продуманное расположение топливных бункеров, камеры дожига и использование катализатора (банный камень) позволило разлагать не только простые углероды, но и сложные. За счет этого количество видов топлива значительно расширилось, а также увеличилась эффективность его перегонки.

Еще одна отличительная черта этих котлов – возможность использования сырых дров без потери мощности. Котлы Благо» промышленных мощностей могут работать на дровах с 55% влажностью, агрегаты малой мощности успешно справляются с 35% влажностью.

Конструкция  постоянно усовершенствуется. В последнее время запущено производство оборудования по сжиганию изношенных шин, есть специализированное оборудование, работающее на угле.

Обычные же пиролизные котлы длительного горения «Благо» используют дрова, опилки, щепу, обрезки и их смесь с угольной крошкой. При использовании дров их, в принципе, можно не колоть  — горят неплохо и целые небольшие чурбаки.

В результате котлы действительно всеядны: работает на старых покрышках, резине, коже, полиэтилене, не говоря уже о традиционных видах твердого топлива.

Большие пиролизные котлы «Благо» имеют несколько топливных камер (как минимум две). При необходимости (небольшие морозы  на улице) закладывать топливо можно только в одну. КПД (81-92%) котла от этого не изменяется, ниже становится только мощность. Например, котел мощностью 50к Вт можно использовать на 12 кВт. При этом на период разгона системы выдавать он будет 25 кВт, а остальное время  — 12-15 кВт. Есть небольшие модели (от 15 кВт) с одной камерой загрузки топлива.

Выпускаются пиролизные котлы длительного горения Blago мощностью от 12 кВт до 58 кВт. Более мощные установки выполняются под заказ с согласованием входных и выходных параметров. Для агрегатов от 1 Мвт может быть разработана автоматическая линия подачи топлива (это данные из сообщения автора проекта).

Что кроме «всеядности» гарантирует производитель? Во-первых, меньшее количество требуемого топлива  — его нужно на 20-30% по сравнению с другими котлами того же принципа действия. Во-вторых, длительное горение – закладка топлива происходит раз в 12-18 часов. В-третьих, высокая безопасность: совмещена загрузочная дверца и топочная задвижка, что предотвращает случайное воспламенение во время загрузки топлива, предусмотрена автоматическая корректировка заглушки для предотвращения выхода газов при нарушении правил установки. В-четвертых,  легкость использования: автоматизированный контроль, отсутствие дыма при загрузке топлива, автоматическая чистка топливных каналов.

Теперь о  недостатках, на которые указывают на форумах:

  • Оборудование дорогое.

Да, недешево. Но всем желающим продают пакет документации для самостоятельного изготовления.

Модель МощностьПлощадь Максимальный объем  системыГабариты, ммТопливоТеплоноситель Цена
BLAGO-TТ 1515 кВт150 м20,83 м31200*530*970Дрова, древесные отходыВода, незамерзающая жидкость для отопительных систем48 т.р.
BLAGO-TТ 2020 кВт200 м20,60 м31200*530*1140Дрова, древесные отходыВода, незамерзающая жидкость для отопительных систем60 т.р.
BLAGO-TТ 2025 кВт250 м20,75 м31540*725*950Дрова, древесные отходыВода, незамерзающая жидкость для отопительных систем75 т.р.
BLAGO-TТ 3030 кВт300 м20,84 м31540*725*110Дрова, древесные отходыВода, незамерзающая жидкость для отопительных систем90 т.р.
BLAGO-T2 Т-BH-4040 кВт400 м2120 л2300*1100*1100Дрова, древесные отходыВода, незамерзающая жидкость для отопительных систем120 т.р.
BLAGO-T2 Т-BH-50 50 кВт500 м2168 л2300*1100*1300Дрова, древесные отходыВода, незамерзающая жидкость для отопительных систем150т.р.
BLAGO-T2Т-BС-40(встроенный теплообменник)40 кВт400 м21805*1100*1100Дрова, древесные отходыВода, незамерзающая жидкость для отопительных систем120т.р.
BLAGO-T2Т-BС-48(встроенный теплообменник)48 кВт480 м2 1805*1100*1300Дрова, древесные отходыВода, незамерзающая жидкость для отопительных систем144т.р.



  • Как недостаток указывают быстрое остывание котла при поздней закладке топлива.
  • Котел тяжело выходит на пиролиз.

Но два последних недостатка – результат малого опыта работы с этим котлом и неправильное положение при растопке зольника. Некоторым потребителям не нравится избыточное выведение стенок теплообменника, что затрудняет закладку топлива (модели ТТС иТТУ).

Чешские Atmos

Чешская кампания Atmos (Атмос) изготавливает более 200 моделей отопительных котлов, которые сжигают дрова, пеллеты, дизельное топливо, брикеты. Есть оборудование, которое работает на нескольких видах топлива, под заказ изготавливаются газовые котлы.

Пиролизный котёл длительного горения Atmos

Пиролизные котлы длительного горения Atmos выпускаются как для отопления небольших помещений мощностью от 15 кВт (90-180 м2), так и для производственных помещений до 1000 м2 и больше.

Состоят из двух расположенных друг над другом камер: вверху топливная камера, внизу – камера дожига газов. Камеры (одна или обе) могут иметь керамическую отделку, что повышает эффективность использования тепла – оно не рассеивается через стенки, а идет на обогрев теплоносителя. Топливный бункер имеет большие размеры, закладывать туда можно даже довольно большие поленья целиком. При этом снижается мощность, но увеличивается продолжительность горения (можно использовать в теплую погоду, когда не нужна высокая температура в системе).

Atmos производит пиролизные котлы на разном топливе:

  • на древесине — маркируются Atmos DC;
  • угольно-дровяные — Atmos C и Atmos AC;
  • пиролизные котлы Atmos DC 24 RS, DC 30 RS;
  • пеллетные котлы Atmos

Маркировка котлов содержит также префиксы GS, GSE и S. Первые два типа имеют цельнокерамическую отделку обеих топок, за счет чего КПД становится выше, а процент выбросов в атмосферу  углекислого газа значительно меньше. Несмотря на то, что стоимость таких аппаратов выше почти на 50%,в Европе продается практически оборудование только такого типа.  В нашей стране львиная доля продаж приходится на менее эффективные, зато более дешевые котлы с маркировкой S  без керамического покрытия топок.

Пиролизные котлы длительного горения Atmos: цены и технические характеристики (кликните по картинке для увеличения ее размера)

Немецкое качество «Бош»

Котлы от немецкой фирмы Bosch использовать можно в качестве основного или резервного отопительного оборудования. Их отличает широкая возможность регулирования мощности (изменяя режим работы дымососа меняете мощность теплового агрегата). КПД котлов 78-85%, объем воды в системе – 76-124 литра.

Технические характеристики пиролизного котла длительного горения Bosch Solid 5000 W-2

Работают котлы только на древесине влажностью до 25%, можно использовать брикеты из древесных материалов. Конструкция э похожа на чешские аналоги: сверху находится бункер загрузки топлива и его газификации, а снизу – камера дожига газов. Между ними расположена керамическая горелка. Стоимость таких котлов от 2000 евро.

Еще один видео-материал, который поясняет принцип действия пиролизных котлов на твердом топливе

teplowood.ru

Пиролизный котёл своими руками

Сэкономить на отоплении можно с помощью установки пиролизного котла. В данной статье мы расскажем как сделать пиролизный котел своими руками.

Технически наиболее совершенными считаются котлы, в которых происходит полное сжигание топлива с максимально возможным поглощением выделяемой теплоты. Поскольку схемы такого рода доступны широкому кругу людей — попробуем разобраться с самостоятельным изготовлением пиролизного котла для больших порций горючего.

За счёт чего возможна длительная работа

На открытом воздухе даже отчасти сырые дрова сгорают очень быстро — буквально за 1–1,5 часа. Причиной всему свободный доступ кислорода — в закрытой топке котла он отсутствует, с помощью заслонки поддува дозируется порция поступающего кислорода, и горение происходит менее интенсивно.

Одной из главных проблем такого способа сжигания органического горючего оказалась его способность «гореть» даже без доступа кислорода. При высоких температурах происходит пиролиз — термическое разложение твёрдого топлива на летучие газообразные соединения. Кислород для этого процесса не нужен, достаточно разогреть закладку до 400–500 °С. При этом происходят колоссальные потери теплотворности — наиболее энергетически ценная составляющая угля или дров попросту выносится остаточной тягой в дымоход, не успевая прогорать полностью.

Пиролизный котёл на дровах: 1 — поддувало; 2 — камера загрузки топлива и газификации; 3 — теплобменник; 4 — камера сгорания; 5 — камера дожигания; 6 — дымоход

В конструкции каждого современного котла на твёрдом топливе должна быть предусмотрена дополнительная подача воздуха для догорания выделившихся газов. При этом интенсивность и скорость сгорания закладки регулируется не объёмом поступающего кислорода, а температурой нагрева топлива. Действительно, если разогреть всю закладку сразу, то горючие газы выделятся очень быстро и о продолжительной работе котла придётся забыть. Однако если нагревать твёрдое топливо отдельными порциями, возможно постепенное его разложение в генераторной камере и эффективное полное сгорание во втором отделении топки. При этом поток газов инвертируется, они движутся сверху вниз под действием тяги, созданной эжекцией.

Конструкция пиролизного котла длительного горения: 1 — пиролиз твёрдого топлива; 2 — камера сгорания; 3 — нижняя дверца; 4 — подача вторичного воздуха; 5 — подача первичного воздуха; 6 — верхняя загрузочная дверца; 7 — камера газификации; 8 — дымосос

Материал изготовления

Пиролизные котлы характеризуются повышенной температурой рабочей зоны. В камере газификации горения не происходит, однако обратный поток тепла способен разогревать стенки до 500–600 °С. Наибольшему температурному воздействию подвергается низ газогенераторного отсека — именно эта часть контактирует с воспламеняющимися газами и испытывает серьёзную термическую нагрузку. Рекомендуется низ камеры закладки выполнять в виде чугунного колосника или специального огнеупорного изделия с тонкой прорезью либо рядом небольших отверстий.

Основная трудность в самостоятельном изготовлении котловой техники заключается в выборе подходящей марки стали, которая поддаётся обработке в домашних условиях без специального оборудования. Наиболее пригодными в этом плане считаются стали аустенитного и аустенито-ферритного класса с умеренным содержанием хрома и никеля. Примерами марок таких сталей можно назвать 12Х18Н9Т, 08Х22Н6Т или AISI 304.

Технология сварки таких металлов признаётся умеренно сложной, но воспроизводимой в кустарных условиях с применением дуговой сварки покрытыми электродами без защитной среды. Основным фактором, ухудшающим качество сварной конструкции, считается образование горячих и холодных трещин, обусловленное высокой разницей температур на относительно малом линейном участке металлического изделия.

Для устранения негативных факторов термического воздействия используют следующие технологические приёмы:

  1. Нарезка деталей с плавной подачей режущего инструмента, чем исключается перегрев кромок.
  2. Ограничение плотности сварочного тока на 20–25% по сравнению с конструкционной сталью, сварка в мягких режимах.
  3. Ограничение температуры сварочной ванны, выполнение многопроходного шва с высокой скоростью без боковых колебаний.
  4. Правильная разделка соединяемых кромок согласно ГОСТ 5264 и их зачистка металлической щёткой.
  5. Подкладка под изнанку шва металлического теплоотвода, поковка шва в процессе остывания.

И, конечно же, следует сделать правильный выбор содержания легирующих добавок в стержне электрода, чтобы обеспечить содержание феррита в структуре шва порядка 5–8%. К использованию рекомендованы электроды марок ЦТ-15 и ЦТ-16, а также специальные электроды 6816 MoLC или ROST 1913.

После сваривания конструкций рекомендуется их первичный отжиг при температуре не менее 700 °С в течение 2,5–3 часов. Достаточно загрузить внутренность сваренного корпуса каменным углём и разжечь горючее, обеспечив слабый принудительный поддув. Перед проведением отжига желательно протравить сварочные швы специальной пастой, соответствующей используемой марке стали.

Определение размеров и мощности

Прежде чем приступить к изготовлению пиролизного котла, следует провести расчёт размеров камер топки и дополнительных отсеков. В качестве исходных данных принимается требуемая теплотворная мощность, определяемая с учётом КПД самодельного котла порядка 75–80%. В домашних условиях можно изготовить твердотопливные котлы мощностью до 20–25 кВт, более производительные агрегаты требуют использования жаропрочных сталей значительной толщины, которые плохо поддаются свариванию в домашних условиях.

Мощность котла и продолжительность его работы определяются объёмом камеры газификации. Без учёта КПД теплотворность большинства распространённых пород древесины составляет около 4–5 тыс. ккал/кг, что примерно соответствует 4–4,5 кВт·ч тепловой мощности. Эти значения применимы только для древесины с влажностью не более 25%. Суть расчёта проста — определить требуемую мгновенную мощность и умножить её на количество часов работы. Стоит помнить, что пиролизные котлы даже совершенных конструкций имеют предельную продолжительность работы не более суток, а самостоятельно произведённые агрегаты следует рассчитывать максимум на 12–15 часов непрерывного горения.

Объём камеры закладки определяется из расчёта 2 литра на каждый килограмм дров. К полученному значению нужно добавить около 30%, ведь в пиролизном котле используют неколотые чурки, которые невозможно уложить вплотную. Размер камеры сгорания газов должен составлять не менее 30–40% от объёма камеры газификации. Наиболее выгодной считается структура котла, в которой две камеры расположены одна над другой, имеют одинаковую форму, но отличаются по высоте.

Сборка двухкамерной топки

Материалом для изготовления стенки камер лучше выбрать горячекатаный лист толщиной не менее 8 мм, в идеале — 10–12 мм. Чем толще металл, тем сложнее процесс сваривания, однако конструкцию из слишком тонкой стали гарантированно поведёт и выкрутит в непредсказуемых направлениях. Именно поэтому среди деталей, из которых собирается котёл, не должно быть мелких элементов с соотношением сторон более 2:1.

Основа двухкамерной топки — наружные боковые стенки. Они общие для обеих камер, соединяются посредством передней стенки, в которой проделаны два прямоугольных отверстия для дверец. Нижнее отверстие предназначено для обслуживания камеры сгорания, его высота должна быть порядка 120–150 мм, ширина — не менее 300 мм, располагается отверстие с отступом в 150 мм от нижнего края. Верхнее отверстие предназначено для загрузки камеры газификации, чем оно будет больше — тем лучше, располагаться отверстие должно не ближе 100 мм к верху камеры. Снизу и сзади топка замыкается цельными листами, которые вырезают по внешним габаритам топочной камеры, но не приваривают до окончания сборки внутренних деталей. Сверху котёл накрывается листом номинального сечения.

Пример размеров пиролизного котла

Разделять камеры газификации и сгорания будет цельная плита, ширина которой соответствует внутреннему расстоянию между стенками, а длина — на 400 мм меньше. В задней части плиты вертикально приваривается цельная перегородка, которая отделяет камеру загрузки по всей высоте, по центру вдоль горизонтальной части вырезается отверстие шириной 50 и длиной в 400–600 мм. Собранную Г-образную перегородку не приваривают до завершения сборки теплообменника.

Теплообменник для пиролизного котла

Наилучшей конфигурацией теплообменника самодельного пиролизного котла будет водяная рубашка нижней камеры и дымоходного канала. Это не самый эффективный тип, однако производство собственного сотового теплообменника вызовет неизбежные трудности либо с поиском труб соответствующей марки стали, либо со свариванием разнородных деталей.

Сборку деталей теплообменника проводят на том этапе, когда у котла сварены дно, передняя панель и две боковые стенки. Доступ для сварочных работ обеспечивается с задней стороны котла. Первым делом устанавливается верхняя перегородка рубашки. Это прямоугольная плита по внутренней ширине топки и на 200 мм меньше глубины камеры сгорания. По бокам плиты нужно удалить два прямоугольных фрагмента шириной по 100 мм таким образом, чтобы в передней части плиты осталось два выступа длиной по 200 мм. Полученная деталь приваривается к стенкам и передней панели заподлицо с нижним краем проёма дверцы камеры сгорания. При этом вырезы в перегородке образуют каналы для циркуляции между нижней зоной и боковыми стенками теплообменника.

Внутренние стенки рубашки выполняются по краю проточных каналов, имеют высоту камеры сгорания и примыкают вплотную к передней панели. Сверху их накрывают двумя полосами шириной по 100 мм.

По длине теплообменник не достаёт до задней стенки котла порядка 200 мм и примерно на такое же расстояние боковые каналы выступают за Г-образную перегородку между камерами. Когда она будет установлена, останется только сформировать двойные стенки дымоходного канала, вырезать его выходное отверстие, закрепить заднюю стенку котла и врезать резьбовые штуцеры для подключения к отопительному трубопроводу. Врезка обратки выполняется в одном из передних нижних углов рубашки, подачу врезают в любой наивысшей точке рубашки дымохода.

Обратите внимание, что камера сгорания ограничена со всех сторон водяной рубашкой, кроме перегородки с камерой газификации. Это необходимо для передачи тепла, обеспечивающего термическое разложение топлива. При этом прогреваться будет не вся закладка сразу, а только её слои, примыкающие к разогретым стенкам.

Дополнительное оборудование

К сожалению, пиролизные котлы не являются энергонезависимыми. Из-за реверсного потока газов требуется принудительный наддув. Для моделей мощностью до 15 кВт он реализуется дутьевым вентилятором, который монтируется на нижней дверце. При этом пополнение загрузки в процессе горения невозможно.

Более мощные котлы комплектуются вентилятором-дымососом, который устанавливается на верхней стенке корпуса на выходе дымоходного канала. При этом исключается появление обратной тяги и дверцу камеры газификации можно без последствий открывать даже в процессе горения.

Особое внимание нужно уделить температуре теплоносителя внутри рубашки. После выхода котла на режим она не должна быть меньше 60 °С для исключения образования конденсата. Эта задача решается путём установки узла автоматической рециркуляции, подмешивающей воду из подачи в обратку. Также требуется установка группы безопасности для закрытых отопительных систем и основного циркуляционного насоса. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

econet.ru

Пиролизные котлы длительного горения: принцип работы и преимущества

  1. Вступление.

  2. Немного истории.

  3. Устройство и принцип работы пиролизного котла.

  4. Преимущества газогенераторных котлов.

  5. Недостатки пиролизных котлов.

  6. Бытовое применение газогенераторных котлов.

Проблемой использования твердого топлива всегда был очень низкий КПД, из-за того, что значительная часть тепловой энергии тратилась впустую.

Такое положение существовало до изобретения технологии, получившей название пиролиз.

Ее суть сводится к использованию двух камер сгорания в котлах отопления: в первой источник энергии преобразуется из твердого в газообразное состояние, во второй – происходит окончательное высвобождение тепловой энергии.

Это позволяет характеризовать пиролизные котлы, как более эффективное и экономичное оборудование, нежели более традиционные варианты, где сжигается твердое топливо.

История появления пиролиза



Впервые о невыгодности использования дерева в чистом виде, в качестве топлива, люди задумались в Средние века. Именно тогда появилась профессия угольщика, который занимался получением древесного угля из древесины.

В то время технология была не совершенной и значительная часть энергии расходовалась напрасно, тем не менее, КПД от такого топлива был уже выше.

Современные газогенераторы и пиролизные котлы позволили раскрыть потенциал твердого топлива по максимуму.

Устройство и принцип работы пиролизного котла



Принцип работы пиролизного котла основывается на двух последовательных этапах, первый из которых схож с аналогичным процессом, применяемым в обычных печах.

То есть, топливо помещается в камеру сгорания, где поджигается при достаточном количестве кислорода. Дальше процессы разняться.

В пиролизном котле происходит следующее:

  • После того, как все топливо оказывается охвачено пламенем, доступ кислорода резко ограничивают.

  • Это приводит к тому, что гореть может только часть топлива, тогда как остальной объем просто разлагается под воздействием выделяемого тепла, что приводит к образованию смеси летучих органических веществ – пиролизного газа.

В пиролизных котлах существует вторая камера сгорания, куда и поступает этот газ – в большинстве моделей это делается принудительно, с целью повышения эффективности оборудования.



Здесь происходит встреча разогретых летучих веществ (температура газа выше 300 градусов Цельсия) с кислородом. Итог – газ вспыхивает и начинается процесс горения с интенсивным выделением тепловой энергии, которая уже используется по прямому назначению отопительного котла.



Преимущества газогенераторных котлов



Несомненный плюс таких котлов перед обычным твердотопливным оборудованием заключается в полном сгорании топлива, что исключает из эксплуатационного процесса процедуру чистки этого варианта от сажи.

Из других преимуществ этих котлов можно отметить:

  • Минимальное количество органических отходов, что повышает характеристики безопасности оборудования.

  • Возможность использовать в качестве топлива различные типы отходов (остатки, кожевенного, швейного, скорняжного производства), так как такие котлы не способствуют образованию вредных для здоровья человека газов.

  • Более длительная работа на одном заложенном объеме топлива. Некоторые модели способны выполнять свои функции на протяжении 12-ти часов и больше, тогда как традиционные котлы необходимо заправлять минимум через 4-5 часов.

  • Возможность регулировки оборудования, позволяющая увеличить уровень экономичности или эффективности котла, тогда как в обычных моделях, работающих на твердом топливе, сделать это крайне затруднительно.

Недостатки пиролизных котлов



К сожалению, но и такое отопительное оборудование характеризуется некоторыми недостатками:

  • Более высокая стоимость пиролизного котла, которую можно нивелировать за счет экономии при эксплуатации.

  • Влага в топливе не должна превышать 20-ти процентов. В противном случае придется выполнять дополнительные работы по высушиванию.

  • При сильно низкой температуре возвращаемого в котел теплоносителя существует вероятность гашения первичной камеры. Для решения этой проблемы иногда понадобится несколько усложнить всю систему отопления, добавив в нее трехходовой клапан и специальную обходную трубу – цель которых заключается в подмесе более горячей жидкости в остывший теплоноситель.

  • Практически всегда для перемещения пиролизного газа во вторую камеру сгорания используется принудительная тяга. Это требует обязательного подключения котла к электросети, невозможности его работы без электрической энергии и дополнительным растратам.



Применение газогенераторных котлов



Хотя подобные котлы чаще всего используются в промышленных масштабах, тем не менее, их применение возможно и обычными людьми.

Существуют бытовые котлы, в которых топливо горит по 10-12 часов, то есть всего два раза в сутки.

Золы в топке после сгорания остаётся очень мало, так как топливо сгорает почти полностью, соответственно обслуживание таких котлов сведено к минимуму.

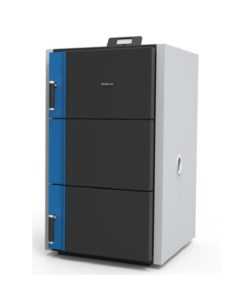

Такие котлы выпускают как именитые фирмы, например Buderus, так и отечественные производители, такие модели как, «Траян»,»Буржуй К» и другие.



Практически идеальный случай – эксплуатация подобного оборудования, на небольшом производстве, например в столярном цехе, отходы из которого можно использовать именно в таком оборудовании.

Для бытовых нужд специалисты рекомендуют использовать так называемые пеллетные котлы.

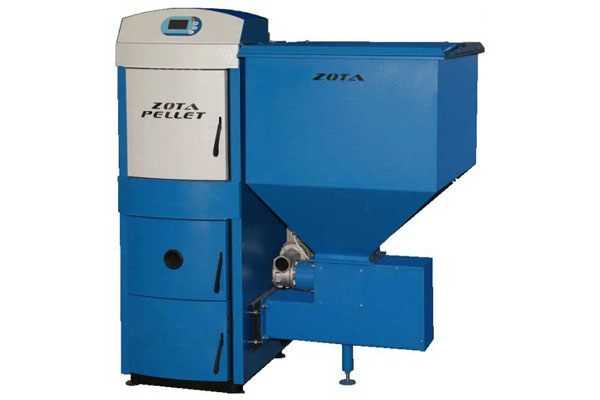

Для автоматической загрузки в таких котлах имеется бункер, куда засыпается топливо, которое после этого самостоятельно и в нужном количестве подаётся в топку:

Их топливо – пеллеты, которые состоят из прессованных опилок, коры, стружек и других подобных отходов.

Преимущества такого варианта очевидны:

  • Прессованное топливо занимает минимум места и его очень удобно хранить.

  • Использовать пеллеты можно сразу, без предварительной подготовки.

  • Пирализ в таких котлах не требует существенных размеров первичной камеры, следовательно, подобное оборудование занимает меньше свободного пространства.

  • Возможность реализации автоматической подачи топлива в топку.

Естественно, что такие котлы имеют конструкционную возможность включать в общую систему бойлер, чтобы потребитель мог дополнительно получать горячую воду для своих нужд.

masterxoloda.ru

Котлы пиролизного горения

Несмотря на то, что газификация постепенно идет, во многих местах газа по-прежнему нет, и не предвидится в ближайшее время.

В таких случаях очень полезными будут котлы пиролизного горения, обычные котлы на твердом топливе постепенно уходят в прошлое, они имеют много недостатков и приносят потребителям неудобства.

Для них нужно много древесины, что вредно для природы, кроме того, топить их нужно примерно каждые 4 часа, что весьма трудоемко.

За таким котлом нужно постоянно ухаживать, чистить и поддерживать тепло, так что лучше выбрать более простой и надежный источник отопления.

Одним из них является твердотопливный пиролизный котел длительного горения, он намного эффективнее и экологичнее обычного котла, благодаря электричеству его работа автоматизирована и стала бесперебойной.

Плюсы и минусы котлов пиролизного горения

КПД такого котла составляет до 85%. Дрова нужно загружать всего дважды в день, если пользоваться экономно, хватит и одного раза. Уровень тепла можно регулировать. Такие котлы экологичны, так как топливо сгорает в них полностью,такой котел не нужно будет часто чистить.

Конечно, у таких котлов имеются и недостатки, один из них заключается в том, что работать они могут только при наличии электропитания, таким образом, эти котлы конкурируют с обычными электрокотлами, для которых вообще не нужно топливо, поэтому они популярнее у потребителей, преимущество пиролизных котлов в том, что они экономичнее.

Обычно пиролизный котел длительного горения одноконтурный, поэтому может использоваться только как система отопления, для нагревания воды потребуются другие системы, а значит, нужны будут дополнительные затраты.

Он значительно дороже обычного твердотопливного котла, но благодаря тому, что дает хорошую экономию, окупит понесенные затраты.

Хотя у него есть автоматическая регулировка, топливо нужно загружать вручную, что вызывает определенные неудобства, так как время будет уходить на систематический контроль его работы , но все таки загружать дрова нужно будет в несколько раз реже в сравнении с обычным котлом.

В целом, это рациональное решение для обогрева практически любого дома, что касается недостатков, то они имеются у любой отопительной системы.

При выборе котла нужно ориентироваться ни на цену, а на надежность, нужно приобретать только лицензионные изделия у проверенных производителей, важно, чтобы давалась длительная гарантия, а фирма, у которой вы приобрели котел проводила его установку и полное техническое обслуживание.

Как работает котел пиролезного горения

Этот котел работает на древесном газе, тогда как в обычном твердотопливном котле используется древесина.

Пиролизный котел сжигает топливо полностью, что способствует выделению большого количества тепла, таким образом, помещение отапливается эффективно.

В нем две камеры для сгорания и одна для отходов. Топливо загружается в верхнюю камеру, там происходит первый этап его распада.

В камеру не поступает воздух и идет экзотермическая реакция. Температура сжигания 200 – 800 °С, в результате сжигания образуется древесный уголь и пиролизный газ.

Уже на этом этапе начинает выделяться тепло, оно уходит на то, чтобы просушить топливо и нагреть воздух, поступающий в зону горения.

В средней камере температура повышается до 1100 – 1200°С, благодаря поступающему воздуху пиролизный газ начинает гореть и выделяется очень много тепла, в камере имеется дымосос, создающий тягу для воспламенения газа.

Этот котел дает мало отходов, но они есть, в нижней камере собираются зола и сажа, ее нужно периодически чистить. Загрязнение будет больше, если часто пользоваться котлом и использовать много сырья.

Внутренняя система котла устроена весьма рационально, поэтому он расходует намного меньше топлива, чем обычные твердотопливные котлы, что делает его намного выгоднее.

Расход сырья будет зависеть от многих факторов. Влажность дров не должна быть больше 20%, это повысит КПД котла, но система может исправно работать даже если влажность дров 50%, но тогда много тепла будет уходить на то, чтобы их высушить и эффективность котла снизится.

Лучшим топливом для него будет древесина, торф и уголь не дают столько пиролизного газа и теплоотдача будет ниже. Важна и температура в помещении, которую вы хотите получить, если вам нужна высокая температура, то и дров уйдет много.

Имеет значение и температура воздуха, расход дров повысится, если на улице холодно, также на него влияют размер помещения, теплоизоляция дома и то, где расположен котел. Покупать его нужно, исходя из размеров помещения, есть котлы, способные обогреть до 14000 квадратных метров.

Нужно сразу понять, что такие котлы достаточно дорогие, поэтому если вы хотите получить качественное отопление частного дома, то лучше не экономить на их приобретении.

dekormyhome.ru
