Котлы в баню своими руками чертежи – инструкция по монтажу и подключению газовой банной печки

инструкция по монтажу и подключению газовой банной печки

Традиция посещать баню существует с давних времен. Многие люди строят банное помещение в частном доме, в пристройках, на даче или за городом. Для того чтобы в баню хотелось возвращаться из раза в раз, ее нужно правильно обустроить и провести все коммуникации.

Одной из важнейших систем является отопление. Если сделать печь для бани на газу своими руками, то можно эффективно отапливать это помещение. Рынок предлагает большой выбор разнообразного газового оборудования. Но его покупка может оказаться слишком затратной.

Зачем тратить так много денег на обогрев бани, которую посещаешь не так уж и часто? Решается эта проблема простым способом. Существует множество разнообразных схем самодельных печей, по которым можно самостоятельно в домашних условиях собрать качественное устройство.

Содержание статьи:

Подготовка бани к установке оборудования

Какую печь нужно ставить? Это один из первых вопросов, который задает себе владелец, когда у него появляется желание соорудить и установить печь на газу для любимой баньки своими руками.

Любой нормальный хозяин хочет обеспечить себе безопасную и комфортную эксплуатацию используемых устройств. Собрать печь можно из разнообразных материалов: как дорогих, так и более дешевых.

Банные печи на газу составляют прямую конкуренцию печам, работающим на дровах. Это обусловлено простотой использования, отсутствием необходимости в постоянном уходе, экономичностью. Разогреть и подготовить такое устройство к работе можно гораздо быстрее, чем твердотопливный агрегат

Чаще всего собираются металлические, каменные или кирпичные конструкции. Это обусловлено высокой надежностью, небольшими финансовыми расходами на покупку необходимых деталей, простотой сборки и установки. Сначала может показаться, что сборка — это сложный процесс, однако на самом деле это не так.

Перед тем как газифицировать баню необходимо убедиться в том, что она хорошо держит тепло. Помещение должно быть полностью теплоизолированным и утепленным как снаружи, так и внутри. Только в этом случае теплопотери будут минимальными, а печь будет максимально эффективно выполнять свои функции.

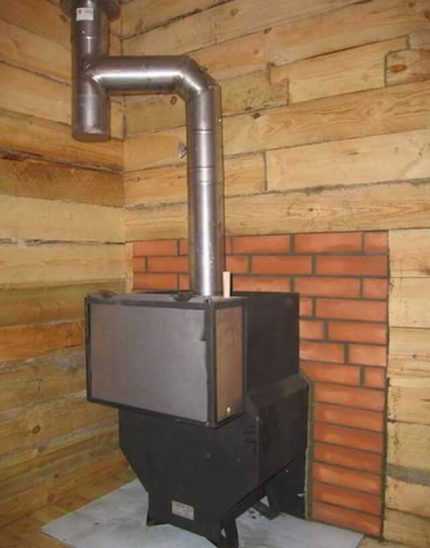

Выбор места установки газовой печи

Если баня уже построена и осталось только подобрать удобный способ отопления, то стоит выбрать подходящую конструкцию газовой печи. С другой стороны, можно выбрать подходящий вариант устройства и немного подкорректировать банное помещение в процессе установки.

То есть желательно изначально выбрать будущий вариант отопления и строить здание в соответствии с этим выбором.

Процесс установки самодельной газовой печи достаточно прост. Необходимо лишь придерживаться основных правил техники безопасности. Хорошо выполненная печь при своевременном проведении ремонтных работ может прослужить владельцу пять и более десятилетий

Монтаж и установка газовой банной печи осуществляется, как правило, в парилке, в смежном моечном помещении или частично в комнате отдыха. Главная задача печи — это обеспечение полноценного обогрева всего банного сооружения и поддержание постоянной температуры.

Для уменьшения потерь тепла самодельную газовую печку лучше всего размещать в центре баньки. Установлено, что если источник тепла не контактирует непосредственно со стенами, то наблюдается значительное уменьшение теплопотерь за счет тепловой шапки. Тепло не уходит из здания через стены.

Теплый воздух циркулирует по всей парилке. Он поднимается от центра помещения до потолка, там он отражается от пароизоляции с отражающим слоем и распространяется по всей площади парилки.

Таким образом париться в помещении можно будет максимально долго. Однако не всегда удобно устанавливать газовую печь прямо в центре парилки.

Кирпичные и каменные печи отличаются большой длительностью прогрева. Так, при возникновении желания попариться, печь нужно начать разогревать примерно за 8 часов до посещения парилки. Однако такие печи сохраняют тепло в разы дольше, чем металлические

Выбор места установки печи из различных вариантов подразумевает свои преимущества и недостатки. Если устанавливать самодельную газовую печь в парилку, то потребуется дополнительно провести систему вентиляции.

Это связано с ускоренным расходом кислорода. К преимуществам этого способа установки относится возможность регулирования температуры не выходя из парилки.

Установка газовой печи в бане своими руками в комнате отдыха дает следующие преимущества:

• Отсутствие ускоренного выжигания кислорода, следовательно, нет необходимости в усиленном вентилировании помещения.
• В парилке не занимается полезное для посетителей пространство, следовательно, она вместит больше человек.
• Парилка не будет загрязняться гарью и другими отходами, связанными с работой печи.
• , установленная в смежной моечной или в комнате отдыха, обычно отапливает не только парилку, но и все остальные комнаты.

Данный вид монтажа потребует дополнительных манипуляций таких как создание отверстий в стене, ведущей к парилке. Однако если заранее предусматривать этот вид установки, не придется проводить никаких дополнительных работ.

Обеспечение пожарной безопасности

Для того чтобы избежать негативных последствий после установки газовой печи стоит позаботиться о пожарной безопасности.

Все горючие и воспламеняющиеся материалы или предметы необходимо размещать на некотором расстоянии от устройства. Достаточно будет полуметрового расстояния. Также следует выдерживать расстояние печи от стены в диапазоне от 5 до 15 сантиметров.

Монтаж банной печки требует серьезного подхода и соблюдения мер безопасности. В частности, необходимо соблюдать расстояния между воспламеняющимися предметами и печью. Горелку нужно обязательно оснащать предохранителем

В месте размещения и монтажа самодельной газовой банной печи также следует выложить изоляционные листы из огнеупорного материала или же сделать кирпичную кладку.

Также необходимо защитить потолок огнеустойчивыми листами с базальтовым картоном или другим материалом. При этом стоит учитывать, что площадь защиты должна быть больше габаритов печи примерно на тридцать процентов.

Конструкцию рекомендуется располагать таким образом, чтобы дверка, обеспечивающая доступ к горелке, открывалась к дверному проему, а дверь каменки открывалась к стене. В помещении, обогреваемом газом, обязательно должно быть средство для быстрого тушения огня в случаях возгорания. В предбаннике должно быть как минимум одно маленькое окно.

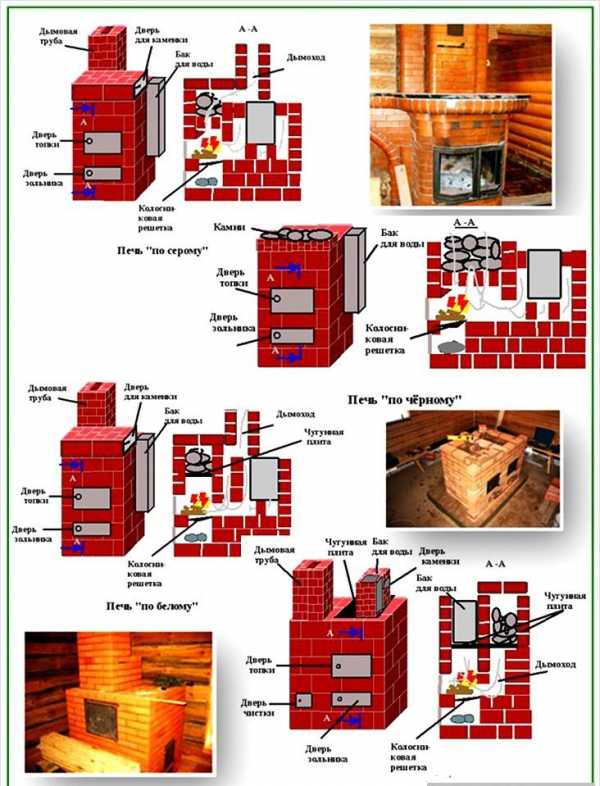

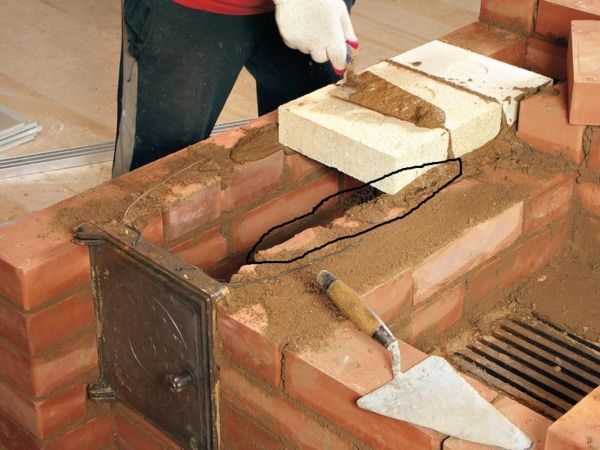

Возведение каменной или кирпичной банной газовой печи осуществляется по заранее разработанной схеме. Такая схема предполагает определенную логику и последовательность действий при укладке очередного ряда огнеупорного кирпича и установку дополнительных элементов

При возведении стенок печи для бани стоит использовать огнеупорные кирпичи, а для кладки камеры сгорания кирпичи, изготовленные из шамотной глины.

Раствор для кладки замешивается из глины с добавлением просеянного песка. Для фундамента печки и наружной части дымохода в растворе вместо глины используют цемент. Чтобы укрепить основание будущей печи нужно провести армирование арматурой фундамента и воспользоваться оцинкованной жестью, чтобы защитить пол перед дверью камеры сгорания и закрытой каменки.

Для оснащения кирпичной печки потребуется приобрести колосниковую решетку, топочную дверку и поддувальную дверцу. Также, если планируется монтаж газодровяной печи, то стоит позаботиться о месте, в котором будет располагаться твердое топливо так, чтобы на него не попадала влага.

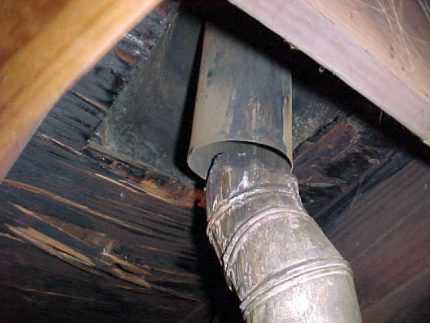

Чтобы дымоход от газовой печи прослужил долго для его прокладки используют асбестоцементные или металлические нержавеющие трубы. Высота дымохода обычно планируется на уровне пяти метров выше уровня горелки.

К прокладке дымохода следует подходить с особой ответственностью. Не должно быть никаких отверстий, трещин и щелей как в массиве печки, так и в дымоходной трубе. Их наличие может привести к попаданию угарного газа в помещение и отравлению людей

Также потребуется обеспечить подачу воды и газа. Воду можно подавать путем подключения водопровода или из емкостей с использованием компрессора. Для поставки газа используются все варианты: от подключения к газовой магистрали, так и использование газгольдера или баллонов.

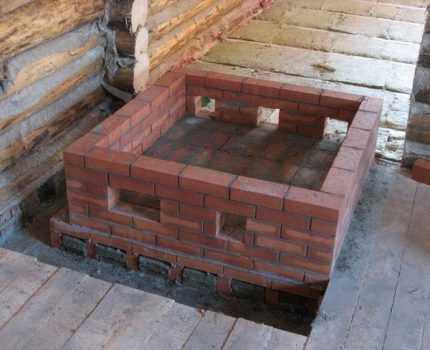

Фундамент для установки печки

В зависимости от веса будущей печи меняются необходимые требования к поверхности, на которой она будет стоять. Металлические самодельные газовые печи удобнее всего устанавливать на ровную бетонную поверхность, предварительно покрытую плиткой, керамогранитом или другим отделочным материалом.

В самом первом ряду кирпича, при возведении кирпичной газовой печи, важно соблюдать толщину шва. Каждый кирпич верхнего ряда должен закрывать стык двух нижележащих кирпичей. Высота фундамента не доходит до чистового пола примерно на 20 сантиметров

Если пол в бане деревянный, то его обязательно нужно покрыть огнеупорным настилом. Когда планируется установка действительно большой печи, весом более 700 килограмм, стоит дополнительно залить бетонный фундамент. Его устраивают отдельно от банного фундамента.

Вес высчитывается исходя из суммы следующих параметров:

• вес самой газовой печи;
• вес камней;
• вес наполненных емкостей для воды;
• вес дымоходной конструкции;
• вес защитного экрана, устанавливаемого перед газовой печью.

В большинстве случаев для установки газовой печи в бане планируется бетонное основание.

Выделяют следующие нюансы при заливке бетона:

• площадь фундамента должна быть больше площади основания печи по окружности примерно на 20 сантиметров;
• глубина фундамента под печью должна быть не меньше глубины фундамента под всей баней;
• усадка бани и печи должны быть независимыми, поэтому не нужно связывать фундамент здания и фундамент печи;
• фундамент печи не должен доходить до уровня пола примерно на 20 сантиметров, эту полость закладывают кирпичами.

Итак, учитывая все рекомендации, заливка фундамента будет состоять из следующих действий. Сперва подготавливается котлован. Затем проводятся работы по установке опалубки и укладке армирующей сетки и других укрепляющих материалов.

Далее заливается непосредственно бетон. Стелется огнеупорный материал, рубероид или толь, и на него укладываются несколько рядов кирпичей.

Для того чтобы установить печь на деревянный пол, нужно удостовериться в его прочности. После этого застелить дерево огнеупорным покрытием: базальтовым картоном и асбестом. Сверху ложится металлический лист, огнеупорный кирпич, натуральный камень или керамогранит.

Если задумка владельца предусматривает врезку печи, необходимо уложить пространство между деревянной стенкой и печью, а также пути прохождения дымохода огнеупорными материалами или шамотным кирпичом. Однако стоит помнить, что между печью и огнезащитой необходимо оставить воздушный зазор. Это пространство обычно заполняют каменной ватой или базальтовым картоном.

Особенности самодельных газовых печей

Газовая печь отличается от печи на дровах тем, что в ней для растопки используется газ. Поэтому в таком устройстве вместо окошка для закладки дров вмонтирована полость для горелки. Однако своими руками можно сделать также газодровяную печь.

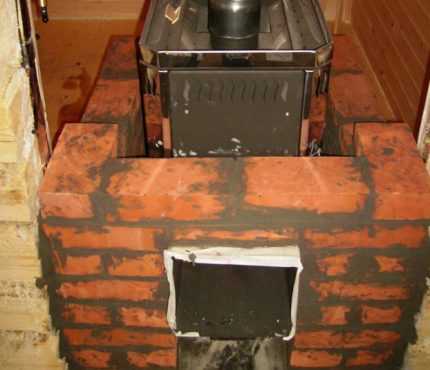

Металлическую банную печь нередко обкладывают кирпичом. Футеровка производится с целью повышения теплоотдачи. К тому же металлическая конструкция с кирпичным кожухом остывает значительно медленнее

Большинство газовых печей имеют следующую конструкцию. В корпус устройства монтируется наддувная или атмосферная газовая горелка. Подача топлива осуществляется через герметично присоединенный газовый шланг или трубу.

В верхней части находится закрытая каменка или открытый поддон с камнями, которые нагреваются горелкой, а также приспособление, отводящее продукты горения.

При самостоятельной сборке обязательно нужно позаботиться об установке термостата и предохранителя, который обрывает подачу газа в случае, если погасла горелка. Газокамера, содержащая сгораемый газ, обычно располагается под поддоном с камнями.

К преимуществам самодельных газовых печей для бани относят:

• компактность размеров, ведь газовые печки не имеют топки и зольника;
• быстрый нагрев до необходимых температур;
• экономичное потребление ресурса;
• отсутствует необходимость постоянного ухода за устройством;
• при установке бака с водой можно также и нагревать воду.

К недостаткам стоит отнести необходимость наличия источника газа. Например, если баня находится за городом в не газифицированном районе, некоторым владельцам придется покупать или устанавливать . Однако и в этом есть плюс — нет нужды получать разрешения.

Стоит помнить, сто при работе с газом всегда нужно соблюдать технику безопасности.

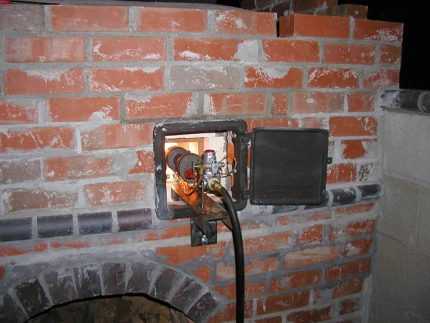

При выборе газовой горелки для банной печки стоит учитывать, что КПД атмосферных горелок не превышает 90 %, а КПД наддувных более 95 %. Однако первый вариант выигрывает в плане независимости от электричества

При установке печи открытого типа горения необходимо спроектировать и установить вентиляционную систему и дымоход. Также при сжигании кислорода воздух становится более сухим, поэтому нужно позаботиться об увлажнении воздуха.

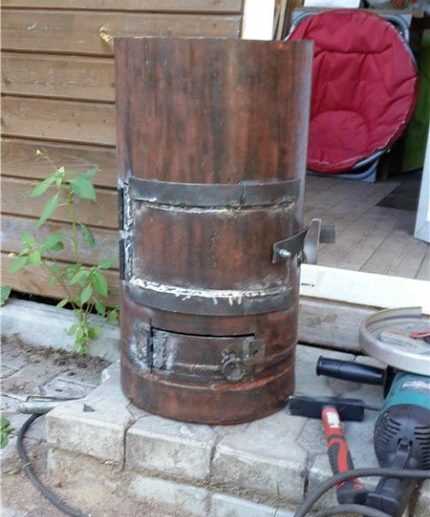

Газовая банная печка из баллона

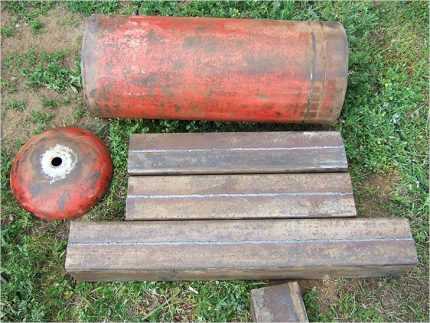

Для самостоятельной сборки газовой печи для бани потребуется собрать и приобрести следующие материалы:

• На строительном рынке или в магазине с газовым оборудованием нужно купить атмосферную горелку.
• Найти старый, но не ржавый газовый баллон. Подойдет также новый баллон, труба большого диаметра или лист металла толщиной от 8 до 16 миллиметров.
• Для основания каменки потребуется толстый металл, например, тормозной диск от автомобиля. Он прослужит как минимум несколько лет.
• Газовая труба диаметром 5 сантиметров и длиной примерно 3 метра.
• Труба диаметром 10 сантиметров, которая будет использоваться для выводы газов.
• Некоторые медные или бронзовые элементы, для соединения деталей.
• Дополнительно потребуется обзавестись следующим инструментом: болгаркой, сварочным аппаратом, дрелью, измерительными приборами.

После сборки полного комплекта инструментов необходимо болгаркой отрезать крайнюю часть баллона так, чтобы диаметр среза был равен внешнему размеру тормозного диска. Затем при помощи сварки или дрели с болтами нужно прикрепить диск к баллону.

Следующий шаг — приготовление трубы для подачи воздуха. В трубе диаметром 5 сантиметров нужно просверлить около десяти пяти-миллиметровых отверстий.

Также внизу баллона делается отверстие диаметром примерно 55 миллиметров. Целая, то есть не просверленная, часть пяти-сантиметровой трубы должна выходить из баллона примерно на два метра. Ее необходимо приварить к баллону.

Сначала необходимо нарезать заготовки болгаркой согласно эскизу. Затем сварить все составные часть с помощью сварочного аппарата. После завершения этих процедур нужно также затереть все сварочные швы. С этой задачей неплохо справляется все та же болгарка

Таким же образом приваривается труба, которая будет подавать газ. На втором конце этой трубы присоединяется переходник, с помощью которого можно будет подключать устройство к газовой трубе или газовому баллону.

Сверну на баллоне вырезается отверстие под дымоход и приваривается соответствующая труба. С помощью болгарки также вырезается прямоугольное отверстие под дверцу. Привариваются петли и на них вешается непосредственно дверь. К двери также нужно прикрепить ручку.

Таким образом будет сделана несложная модель газовой печи. Через трубу подается газ к горелке. Запускается процесс горения в зависимости от горелки пьезорозжигом или электроимпульсом.

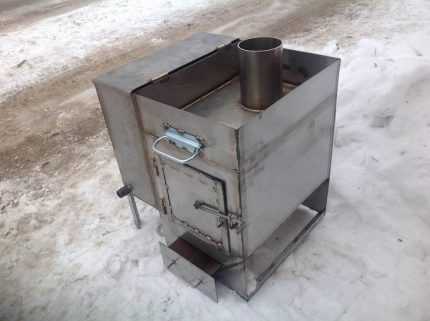

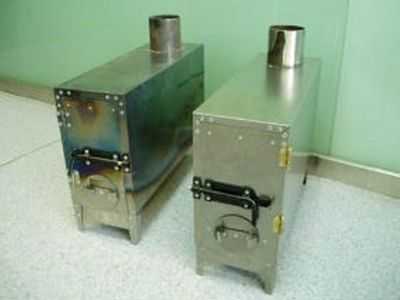

Металлическая банная печь

Чтобы добиться хорошего пара в бане, нужна хорошая . Она позволит сохранять тепло максимально долго. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных расходов и времени.

Чтобы не тратить средства на заливку фундамента, можно изготовить самостоятельно металлическую печь. Создание такой печи не требует глубокого изучения схем, а ее эффективность доказана практикой.

Несмотря на то что металлическая печь быстро нагревается, она так же быстро и остывает. Это ее основной недостаток.

Для того чтобы собрать такую конструкцию, потребуется металлическая емкость, листы металла или трубы различных диаметров, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут изготовить корпус из обычной трубы. От этого печка не станет хуже.

Газовые баллоны и трубы можно подобрать и других размеров. Размер требуемых деталей зависит от величины отапливаемой парилки. Если ее площадь большая, то стоит сделать печку покрупнее. Она будет максимально эффективно справляться со своей задачей

В итоге получится печь шириной около 80 сантиметров и высотой примерно полтора метра. Сверху монтируется каменка и площадки для установки емкости с водой. Таким образом для формирования атмосферы парения в парной нужно будет полить камни водой.

При составлении условного чертежа нужно учесть точные размеры всех деталей. Первоначально нужно найти трубу или баллон от газа высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми — от 0,4 см и более.

Также потребуется металлический лист толщиной в один сантиметр, стальной прут диаметром один сантиметр, чугунные или стальные дверцы, труба под дымоход, газовая горелка и кран. Весь материал можно приобрести в строительном магазине. Еще потребуется инструмент: болгарка и сварочный аппарат. Их можно взять в аренду или одолжить у знакомых.

Первым делом на месте, где будет установлена металлическая печь, подготавливается основание. Его нужно сделать ровным, по уровню. Необходимо покрыть фундамент огнеупорным материалом.

Сверху выкладывается два ряда огнеупорного кирпича. Не стоит забывать, что потолок и все стены на метровом расстоянии от печи нужно покрыть огнезащитным материалом.

Изготовление печи производится в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для подогрева водяного бочка.

В нижней части первого отрезка трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Таким методом обеспечивается доступ к газовой горелке.

Подавляющее большинство газовых печей имеет примерно одинаковое устройство и последовательность сборки и монтажа. Бак для воды устанавливают сверху либо приваривают сбоку. Если появляется желание установить у себя продвинутую модель, то можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью

В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие таких же размеров. Привариваются кронштейны, на которых будет держаться сетка. Ячейки сетки должны быть меньше размеров камней, которые будете на ней укладываться.

В нижней части второй трубы приваривается кран. Затем к каменке прикрепляется второй отрезок трубы. При этом необходимо обязательно проверить шов на герметичность. Далее необходимо одну дверцу приварить, а вторую повесить на петли.

Труба изолируется при помощи огнеупорного кирпича или другого материала. После сварки всех элементов устанавливается горелка и печь готова к использованию. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому обязательно необходимо покрывать все находящиеся рядом поверхности огнеупорным материалом.

Собрать газовую печь для бани своими руками не составляет труда. Для осуществления такой задумки нужно соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно сэкономить немало денежных средств, а эффективность такой конструкции не многим уступает магазинным моделям. Перед тем как начать сбор печки нужно тщательно подготовить помещение.

Выводы и полезное видео по теме

Печка для бани, сделанная из газового баллона:

Как сделать газовый котел для банного помещения:

Рассмотренные самодельные газовые печки могут работать непосредственно от газопровода или же при подключении к емкостям с газом. При использовании газовых баллонов навряд ли потребуется получать разрешения.

Помните, что при работе с газовыми устройствами необходимо всегда соблюдать технику безопасности. Обязательно устанавливайте предохранитель на свои самодельные конструкции!

Хотите рассказать о том, как соорудили и установили газовую печку в собственной бане? Располагаете полезной информацией по теме статьи? Оставляйте, пожалуйста, комментарии в расположенной ниже блок форме, публикуйте фото, задавайте вопросы по заинтересовавшим моментам.

sovet-ingenera.com

Дровяная печь-каменка для бани своими руками

Дровяная печь-каменка — это сердце бани. От её характеристик во многом зависят режим топки и необходимое количество дров, а в целом — удовольствие и полезность от водных процедур. Автор статьи собрал такую печь сам. Ниже он делится своим опытом, а также впечатлениями от эксплуатации собранного прибора.

Козырёк отлива закрепил отгибами в глиняных швах (фото 3). Через ряд-два проложил вот такую дырчатую ленту (фото 4, 5). Стрелка на фото 5 и рис. 1 показывает место «врубки» в наружную стенку через слой базальтовой ваты. Теплообменник, сваренный из прямоугольной трубы, подвесил на проволоке в нужном положении (фото 5, 6).

На фото 6 также хорошо виден зольник. Обратите внимание на размеры топки, которая получилась весьма длинной. Минус — пришлось изготовить колосник.

На фото 7-9 заметно, как кирпичи подъёмного канала в правом дальнем углу прижаты к внешней стенке. Благодаря полоске базальтового картона температура кирпичей внутри и снаружи сильно отличается — если связать жёстко, будет трещина. Через каждые два ряда кирпич с одной из сторон подъёмного канала врезается в стенку на половину толщины (тоже через базальтовый картон). Всё железо также устанавливается через слой асбестового шнура, вымоченного в жидкой глине, или базальтового картона. Пришло время огнеупорных кирпичей.

Футеровка. Большая ошибка связывать огнеупорный и обычный глиняный кирпич, они очень по-разному расширяются при нагревании — неизбежно будут крупные трещины. Поэтому шамотное ядро с печкой разделил зазором, чтобы шамоту было куда расширяться (фото 9, 10). Зазор заполнил гофрой от холодильника, чтобы во время кладки туда не нападало крупных кирпичных крошек и глины. Огнеупор положил на специальную мастику (можно на смесь или мертель, но не на глину).

На фото 11 —перекрытие над топочной дверцей. Кирпичи здесь не должны опираться на саму топочную дверцу или иные металлические элементы. Иначе что-нибудь да вывалится: либо кирпичи сверху, либо, в худшем случае, вся дверца целиком. Это касается главным образом наружного перекрытия из красного кирпича. Скос на внутреннем перекрытии (под стрелкой) сильно уменьшает вероятность вышибания огнеупорных кирпичей, когда закладывают верхние поленья.

Дровяная печь-каменка для бани

Вертикальные прутья арматуры внутри каменки (рис. 2) нужны для снятия точечного давления камней. Лучше, конечно, выстелить боковые стенки чугунными колосниками, но так выходит значительно дешевле.

На фото 12 — перекрытие огнеупорного ядра. Чтобы последнему было куда расширяться, выложил в два слоя фольгированную подушку из базальтовой ваты (фото 13).

Не слишком удачный ракурс (фото 14), но понять можно: это штанга, с помощью которой закрывается задвижка. Ход задвижки (иначе она будет выдёргиваться из рамки) ограничил гвоздиком, воткнутым в отверстие на штанге.

Печь готова. В качестве последнего аккорда закрепил бак для горячей воды.

Особенности эксплуатации

После пяти лет использования печи можно с уверенностью сказать: работает отлично! Однако проявилось несколько интересных особенностей.

Прежде всего, это отсутствие тяги в момент растопки, особенно в холодное время года. Объясняется просто: печь проморожена, внутри холодный воздух, на пути выхода топочных газов — слой камней, обладающий большим сопротивлением. Через дверки просачивается дым. Перед топкой, для удаления столба холодного воздуха из трубы открываю прочистную дверцу (она внизу, под трубой) и зажигаю там небольшой комок бересты.

В холодное время года топить приходится с вечера. Если баня планируется на следующий день, значит, вечером накануне нужно сжечь неполную закладку дровишек. Печь за ночь немного прогревается, что существенно уменьшает термоудар, сильно сокращающий жизнь печным конструкциям. Температура воды в баке также немного повышается.

Утром, часов в восемь, растапливаю печь заново, периодически подбрасывая дрова. Всего получается около четырёх закладок, которые прекращаю делать где-то в 12 часов. Дожигаются угли с постепенным прикрытием задвижки трубы (до 15-16 часов) и баня «настаивается». Около семи вечера уже можно начинать водные процедуры.

К этому времени наружные стенки печи изрядно прогреваются — значительно выше 60 °С. В итоге г в бане, как в слегка перетопленном 1 доме, жарко, но не горячо. Горячо становится, когда на камни льют травяной настой.

Вода ко времени помывки также хорошо нагревается: ещё не кипит, но уже близка к этому. Затем снова наполняю бак, и на следующий день (днём или вечером) уже идут мыться те, кому раньше было слишком жарко.

Сергей Романов

unikumrus.com

делаем своими руками Изготовление банных полков

Вы решились на постройку бани? Это замечательная идея! В этой статье вы найдете информацию как сделать полок в бане своими руками. Ниже вы увидите какие варианты исполнения существуют, разберетесь в их конструкции и способе создания.

Древесина для полока

Полок или полка – деревянная конструкция в парилке бани, где сидят или лежат ее посетители. В связи с высокими температурой, влажностью и контактном кожи с ними, древесина, из которой выполняется полок, должна обладать такими характеристиками:

• влагостойкость;
• стойкость к высоким температурам;
• низкое содержание смол;
• низкая теплопроводность;
• высокая плотность волокон.

Под эти характеристики идеально подходят: липа, осина, абаши, береза и тополь.

Абаши – новая порода древесины для парилок и саун. Родом дерево из Африки, поэтому его стоимость отпугивает многих, но по характеристикам оно идеально подходит. Липа и осина больше радуют своей ценой. Однако, липа довольно быстро темнеет, что расстраивает владельцев, а с виду отличные доски осины и тополя могут оказаться гнилыми внутри. Тем не менее именно осина на сегодня самая популярная порода древесины для отделки бань и сооружения полок. Полки из березы служат не слишком долго, за ними требуется специальный уход (просушка), потому что они боятся влаги и могут быстро загнить.

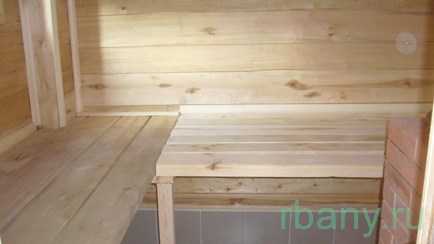

Конструкция полков

Правильные конструкция и размещение полок – основная часть задачи построения полок в бане своими руками. В одном и том же помещении бани может поместиться разное количество полок.

Полки в парной можно поставить следующим образом:

• г-образное размещение помогает использовать длину двух стен и таким образом разместить больше людей в парной;
• купе – это когда все полки размещаются только по одной стене. Единственный возможный вариант для маленьких парных. Обычно тогда делается 2 полока и верхний может быть выполнен подъемным, как верхняя полка в купе;
• п-образный – размещение полок по трем стенам парной.

В зависимости от размеров помещения можно расположить несколько уровней лежаков и скамеек. Обычно максимально используют 3 уровня.

Особенности размещения полок

Если вы решили сделать несколько уровней для полок, учтите такие особенности их размещения:

• нижняя полка должна быть минимально на 20-25 см выше уровня пола;
• от верхней полки до потолка сохраните расстояние в 1-1,2 метра;
• верхний полок – самый широкий, полноценный лежак с шириной от 90 сантиметров, каждый нижний уровень уже предыдущего.

Дизайн полок

Как сделать полок в парилке, удобный для всей семьи? Если у вас достаточно большое помещение, тогда вы сможете расположить там сразу несколько различных конструкций (дизайна):

• лежак – обычная прямая конструкция с небольшим уклоном или «подушкой» для головы, самая широкая из всех полок;
• скамейка – полка для сиденья шириной от 30 см;
• шезлонг – полок, позволяющий принимать положение полулежа.

Изготовление и размеры полок

Полок в баню необходимо оборудовать, учитывая удобство при эксплуатации. Рекомендации касаемо расположения есть выше. Что еще вам необходимо учесть, когда вы будете делать полки в парной? Обязательно сделайте конструкцию удобную для уборки. Классическая русская баня –

chaosspace.ru

Полок в баню – чертежи. Качественный полок в бане

Прежде всего нужно отметить, что полки в Русской бане называют по- разному. Я встречал такие постановки ударений: пОлки, полкИ, пОлоки, полОки. Лично я предпочитаю говорить полкИ.

Как я писал в своей статье «», большинство бань в нашей стране далеки от Русских бань, а являются по сути суховоздушными парными или саунами. Поэтому и полки в этих банях имеют далекое от полков Русской бани устройство. В большинстве бань полки располагаются ступенями на двух или трех уровнях. Ширина полков обычно не превышает 500- 600мм. Такая конструкция полков обусловлена тем, что в саунах и суховоздушных парных не принято лежать на полках, а принято сидеть. В этой статье я буду говорить только о правильных полках в Русской бане. А широко распространенные полки в виде ступеней на нескольких уровнях я крайне не рекомендую в парных Русских бань.

В парной Русской бани наоборот принято лежать, а не сидеть. Причем ширина полков обычно выбирается от 850мм до 1200мм. На таких широких полках можно лежать раскинувшись, а не ютиться на узких пространствах. В Русской бане нет смысла забираться под потолок, как в саунах или суховоздушных парных. Потому что принцип парения в Русских банях совсем иной. Поэтому полки в таких банях располагают на одном, максимум двух, уровнях.

Какими же параметрами должен обладать полог в парной Русской бане? Прежде всего он должен быть широким от 850мм до 1200мм. Это позволяет комфортно расположиться на нем лежа. Очень рекомендую, не экономьте на ширине полка! Длина полка должна быть не менее 2м, а лучше 2,2- 2,5м. Взрослый человек должен свободно помещаться на нем лежа, не упираясь ногами в стену.

Толщина доски полка выбирается по принципу «чем толще, тем лучше». Оптимальная толщина это 60- 80мм. Это значительно толще стандартных досок для полков, которые повсеместно продаются. А продают их потому, что в саунах и суховоздушных парных толщина доски полка не имеет особого значения. Но в Русской бане толщина полка имеет большое значение. Чем толще полог, тем больше тепла он сможет саккумулировать, а потом мягко отдать его лежащему на нем. На полки в парной Русской бане не требуется подстилать что- либо. Полки всегда приятно теплые, но не обжигающие, как и все деревянные поверхности в парных Русской бани.

Очень важный момент- это высота полка. Многие считают, что полог лучше сделать повыше. Но это далеко не всегда правильно и оправданно. Высоту полка измеряют от поверхности, на которой стоит парильщик. Если он будет стоять прямо на полу парной, то от пола. Если в парной будет предусмотрен деревянный трап, то от поверхности трапа. Правильной высотой полка считаю ту, которая будет соответствовать высоте от пола или деревянного трапа до уровня костяшек собранной в кулак ладони при полностью опущенной руке парильщика. Обычно это 70- 90см, в зависимости от роста парильщика. Многих начинающих любителей Русской бани пугает такая маленькая высота полка от пола. Но пугаться не надо. Не надо думать, что на таком низком полке не будет пара. В правильной бане, с правильной парильщик нагонит пара на парящегося сколько нужно. И очень хорошо, что парящийся находится ниже уровня пирога пара под потолком. Несказанное наслаждение, когда парящийся находится в мягкой зоне с относительно невысокой температурой и где легко дышится, а парильщик кутает его в одеяло бархатного и пушистого пара. Когда нужно пара можно нагнать побольше, можно совсем убрать весь пар из зоны парящегося. Такие контрасты и разные приемы работы с паром хороших парильщиков делают парение незабываемым наслаждением. Если полог сделать выше рекомендуемого мной размера, то парильщику будет крайне сложно качественно парить. Придется тянуться, чтобы достать веником все части тела, высоко держать руки с вениками, а это способствует быстрой усталости парильщика и некачественной пропарке. Правильная высота полка позволяет парильщику правильно совершать движения вениками, не перегружая мышцы рук и спины и, соответственно, меньше уставать.

Полог должен быть расположен так, чтобы парильщику было комфортно парить на нем, был свободный доступ по всей длине полка и расстояние от должно быть не менее 500мм.

Полки делают из дерева лиственных пород. Самым популярным деревом для полка в Русской бане считается липа и осина. Нельзя делать полки из новомодного сейчас абаша. Это дерево имеет пористую структуру и практически не нагревается, что противоречит качественным кондициям Русской бани. Так же на полки не применяют дерево хвойных пород из- за риска выделения смолы.

Многие спрашивают, какими защитными составами следует покрывать полки. Лично я против любых покрытий полков в Русской бане, особенно новомодными пропитками для саун. Дерево должно быть живое и это очень важно. Да, полки быстро темнеют. Но это благородный цвет, говорящий о том, что баней действительно пользуются, а не ходят туда как в музей. Максимум, можно покрыть полки горячим натуральным льняным маслом. Технологию такой пропитки можно найти в интернете. Данное покрытие необходимо периодически обновлять. Но я лично не вижу в нем какого- то смысла, особенное если баня семейная.

Очень важно содержать полки в чистоте. Иначе в парной поселятся неприятные запахи от которых потом будет сложно избавиться. Если мы говорим не об общественной, а о семейной бане, я крайне не рекомендую мыть полки какими- либо химическими моющими средствами. Достаточно после каждой бани тщательно протирать полки специально выделенным для этого махровым полотенцем, смоченным в горячей воде. Чтобы промыть полки качественно, необходимо во время протирки прижимать полотенце достаточно сильно и протирать широкими размашистыми движениями. Внимание! Данную процедуру необходимо обязательно проводить после каждой бани! Не ленитесь. Достаточно не помыть полки пару раз и неприятный запах в парной обеспечен. Лучше мыть полки пока они еще теплые.

Многие спра
шивают, как правильно сделать опорный каркас для полков, из какого дерева его делать, следует ли делать опоры на пол. Отвечаю. Каркас полков можно делать из любого дерева, опирать на пол можно, конструкцию каркаса нужно делать так, как удобнее и надежнее. Никаких универсальных и правильных схем каркаса нет. Некоторые делают откидные полки, для удобства уборки или экономии места в парной. Многие спрашивают нужно ли зашивать каркас полков снизу, думая, что так уменьшается кубатура парной и ее легче прогреть. Я против обшивания доской каркаса для полков снизу. Это делает невозможной уборку под полками. А если учесть, что лежа на полках мы выделяем пот, который капает на пол и скапливается там, необходимо мыть полы под полками после каждой бани.

Очень важно соблюдать ряд правил при проектировании полка в плане его примыкания к стенам парной. Между стеной и доской полка обязательно должен присутствовать зазор 3- 5см. Ни в коем случае нельзя примыкать доску полка к стене вплотную! Это с

berserkheroes.ru

Полезные советы — Печь для бани своими руками

Современный строительный рынок предлагает самые разные модели банных печей: и на жидком топливе, и для дров, и на газу, и с множеством дополнительных функций. Правда, просят производители за такие агрегаты просто-таки баснословную сумму, и при этом нет никаких гарантий, что данная печь подойдет под требования конкретной бани и прослужит действительно долго. Зато то, что создают те, в ком живет дух русского мастера, — на века. А ведь сделать печь для бани своими руками не так и сложно – все, что понадобится, это подробная инструкция, пошаговые фото строительства и рекомендации опытных мастеров. Все это вы найдете в этой статье. Главное – подходить к делу не спеша и скрупулезно соблюдать технику безопасности печных работ.

Первые самодельные печи для бани – какими они были У многих современных мастеров самодельные печи для бань, которые делались на протяжении многих веков и до недавнего времени, вызывают искреннее недоумение: они строились без какого-либо дымохода, и угарный газ выходил из бани только через дверь. Вот почему наши предки говорили «мыться по-черному». Хотя, если не считать этого недостатка, сама древняя печь для бани имела вполне практичное устройство, очень устойчивое к воздействию огня. Так, из экологически чистого глиняного кирпича строился куполообразный очаг, напоминающий колодец. В нем на металлические прутья укладывались подготовленные камни, а на них ставилась емкость с водой по типу котла. Огонь под булыжниками накалял последние, а попадающая на них кипящая вода наполняла помещение бани мягким и обволакивающим паром.

Со временем русские мастера наловчились обустраивать какой-никакой дымоход для таких печей, и бани стали куда более эстетичными и функциональными. И даже больше – этот атрибут парных стал смысловым и организующим центром ее дизайна интерьера, а усовершенствованная концепция их изготовления сделала банные процедуры не такими дорогими и более приятными.

Какой должна быть печь — требования к агрегатам Современные печи для бань своими руками практически ни в чем не уступают заводским – они не менее эстетичны, точно также обеспечивают экономный расход топлива, так же мало места занимают в парной и тоже не требуют никакого сложного ухода. Сама печь своими руками в баню может быть сделана и для дров, и для жидкого топлива, и для других источников энергии. Выбор ее типа зависит от особенностей самой бани, но в любом случае она должна отвечать определенным требованиям: Наличие достаточной тепловой мощности и широкого диапазона ее регулирования. Так, тепловаямощность одной и той же печи может оказаться вполне достаточной для брусовой бани и недостаточной для каркасной. Наличие теплоаккумулятора и парогенератора, чтобы можно было менять режимы тепла и влаги. Наличие средств регулирования конвекции. Практически полное отсутствие поверхностей, температура которых превышает 150С. Кроме всего перечисленного, согласно правилам печных работ, у банной печи есть еще свои требования к размеру топки, пожаробезопасности и других важных параметров.

«Горячий» или «холодный» варианты конструкции В зависимости от того, какова температура наружных стенок банной печи, ее называют «холодной» или «горячей». Так, у «горячей» стены могут нагреться до 100 градусов, благодаря чему в парилке и тепло. Такую баню легко растопить за короткое время, что незаменимо для тех парных, в которых постоянно отопления нет – это бани, которые используются время от времени. И «холодные» печи для них не подходят. Но есть и недостатки у таких печей: парную можно запросто перегреть, превратив в настоящую сауну – а не для каждого человека такой режим безопасен.

«Холодные» же печи, протапливать которые нужно долго, имеют и свои преимущества – об их стены невозможно обжечься, ведь температура их максимум достигает 50 градусов. А вот нагрев самих помещений бани происходит через особые каналы печи, которые вбирают холодный воздух пола, пропускают через огонь и отдают через верх уже теплым, мягким и не обжигающим. Вот почему только при помощи «холодных» печей можно эффективно регулировать режим влажности и температуры в бане.

Некоторые примеры конструкций печек Кирпичный вариант — классика печного искусства Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы. Вес самодельная печь для бани из кирпича имеет солидный, а потому под ней придется заранее устроить фундамент. Вместо раствора для кладки кирпичей нужно будет использовать только глину и песок, т.к. цемент не стоек к высокой температуре и способен развалить банную печь буквально за год. А для прочности всей конструкции кладка делается по своей особой схеме.

Металлическая печка и ее особенности По сравнению с кирпичными печами, чугунные и стальные

www.mastyk.ru

Кирпичная печь для бани

Строительство своей бани – это, бесспорно, решение, достойное уважения. Баня не просто позволяет, не выходя со двора решать вопросы проведения гигиенических процедур, причем, невзирая на время года, но поможет поправить здоровье и привести в норму нервную систему.
Целебные свойства бани известны с незапамятных времен и являются частью народной медицины во многих странах.При этом важно понимать, что во многом эти качества обуславливаются особыми способами протапливания помещения. Например, нередки случаи, когда для того, чтобы баня «заработала, как надо» ее необходимо топить в течение нескольких часов, при этом используя специальные дрова и добавки. А, следовательно, и печь для такой бани нужна, способная выдерживать такие интенсивные температурные нагрузки.
В статье мы поговорим о том, как сделать кирпичную печь для бани своими руками, дадим пошаговую инструкцию, чертежи, фото и видео материалы.

Общее описание
Прежде чем переходить к рассмотрению технологического процесса изготовления печи для бани, необходимо несколько слов сказать о том, в чём будут заключаться общие моменты проведения работ и какие материалы и инструменты для этого потребуются.
Для начала необходимо сказать, что печь для бани будет в значительной степени отличаться от простой печи, устанавливаемой в доме. Главным образом отличия будут обусловлены функциональным предназначением печки. Дело в том, что постройка печи в доме предполагает ее использование в целях отопления помещения, приготовления пищи и в некоторых случаях использования ее в качестве спального места. При этом использовать ее планируется в помещении, которое имеет нормальные показатели влажности. А если речь идет о печи для бани, то она кроме обогрева помещения, должна нагревать еще и воду, а происходить это всё будет в помещении с, мягко говоря, повышенной влажностью. Кроме того, от банной печи зачастую требуются более высокие температуры, чем от ее домашнего аналога. Эти обстоятельства накладывают отпечаток и на технологию проведения работ и на используемые при этом материалы.

Процесс изготовления
Для того чтобы в общих чертах понимать то, как сделать кирпичную печь для бани нужно уточнить для себя, что задача предстоит не из легких. Даже в деревнях, где печное отопление является привычным моментом и без преувеличения частью жизни, за изготовление печей берутся лишь единицы. Секреты процесса передаются устно и требуют длительной практики. Хотя с другой стороны, сделать простую печку, при должном объеме знаний и наличии опыта в принципе возможно. Работы при этом можно разделить на несколько этапов, выполнять которые стоит последовательно.

Подготовка
Одним из важнейших моментов любого дела является подготовка. В случае монтажа печки в баню речь идет о том, что нужно закупить все нужные материалы и подготовить инструменты. Здесь всё, казалось бы, просто, но есть некоторые нюансы:
Прежде всего, важно отметить, что для изготовления печи потребуется несколько сортов кирпича. Так, для монтажа топки нужен жаропрочный (шамотный) кирпич, а для изготовления дымоходов можно обойтись и обычным.
На этом же этапе необходимо приготовить все металлические элементы печи, такие как дверцы, заглушки, колосники и прочее. Важно проверить, чтобы детали не имели трещин, так как это сократит срок эксплуатации и возникнет риск возникновения пожароопасных ситуаций.
Если планируется установка нагревательного котла для воды, то это также должно быть учтено на подготовительном этапе, так как в зависимости от места его расположения будут несколько отличаться и действия. К слову, можно для того, чтобы обеспечить посетителей горячей водой можно обойтись и без оборудования нагревательного бака.
Также на этом этапе нужно определиться с местом расположения будущей печи и демонтировать напольное покрытие, а также выпилить лаги, если пол уже установлен.

Монтаж основания
Для того чтобы печь стояла долго и выполняла свои функции качественно не обойтись без монтажа прочного и ровного основания.
Для этого в месте предполагаемой установки демонтируется напольное покрытие и лаги, а земляное основание немного заглубляется по форме будущей печи.
Затем в углублении выполняется цементно-песчаная стяжка. При этом необходимо принимать во внимание, что толщина стяжки должна быть не менее 30 см, а также слой её должен быть армирован стальной арматурой, толщина которой должна составлять не менее 10 мм.
После того как стяжка просохнет необходимо уложить первый слой кирпичей, которые будут играть роль основания всей последующей кладки.
Здесь можно добавить, что работы,связанные с цементным раствором вряд ли можно назвать чистыми, поэтому, если есть желание обезопасить от загрязнений поверхности, например, пола, их необходимо закрыть пленкой.

Дальнейший монтаж
После того как основание будет готово можно приступать к укладке последующих рядов кирпича. Кстати говоря, полная и подробная порядовка кирпичной печи для бани будет отличаться в зависимости от выбранной конструкции. Ее подробное описание представляет собой отдельный материал, ниже будет приведен лишь примерный порядок действий.
Сначала укладывается первый ряд кирпича. Уже на этом этапе необходимо отразить все конструктивные особенности печи. Здесь имеются в виду воздуховоды, непосредственно место топки, будущая труба и так далее. Кирпичи укладываются вплотную друг к другу на раствор. Остатки снимаются мастерком.
Далее, по рядам аналогичным образом укладываются последующие слои кирпича до места установки первой дверцы воздуховода (поддувала). После установки оной, укладка кирпича продолжается. Здесь можно добавить, что если выполнить не просто воздуховод, а над поддувалом оставить свободное место, то с его помощью можно решить вопрос подачи горячей воды в моечное отделение. Внутрь этого пространства помещается гофрированный металлический шланг, который выводится концами наружу. Когда печка будет топиться, шланг будет соответственно немало нагреваться. Если запустить по нему воду, то, на выходе получится горячая вода. Таким образом, отпадает необходимость в нагревательном баке, что особенно актуально для помещений, имеющих скромные габариты.

Так, двигаясь постепенно по рядам, формируется «тело» печки. Когда подойдет очередь установки колосников, для удобства можно выбрать некоторое пространство в двух кирпичах, равное толщине колосников и устанавливать их в это место.
После того как будет сформировано топочное пространство, в соответствии с проектом печи, можно либо перекрыть его кирпичами, либо уложить металлическое основание, на которые в дальнейшем будут уложены камни.
Далее, примерно таким же образом, выкладывается вытяжная труба, в самом верху которой, для экономии материала, можно присоединить металлическую трубу и вывести сквозь крышу.

Важнейшим элементом бани является печь. В наше время для этих целей обычно используются печи-каменки. Они бывают кирпичными и металлическими. Сказать из какого материала печь-каменка лучше сложно. Тут скорее все зависит от некоторых обстоятельств, а именно от площади бани, количества человек, пребывающих за день в этом помещении и т. д. Ввиду этого, рассмотрим особенности металлической и кирпичной каменки по отдельности.
Каменки также бывают закрытыми и открытыми. Открытая каменка быстро нагревается, но и также быстро остывает. Она отлично проходит для небольших компаний. Камни в такой печи уложены над топливником кучей. Их температура может поднять до 250.
Закрытая каменка передает тепло на одном уровне. В ней предусмотрена паровая дверь. В процессе сжигания топлива дверь закрыта, благодаря чему дым от огня не проникает в помещение. Дверцу можно открыть только перед входом в парилку. Благодаря этому температура в парилке прогревается до 60.

Из кирпича
Особенность кирпичной печи-каменки заключается в том, что она имеет толстые стенки, построенные из жаростойкого кирпича. Печь этого типа довольно габаритна, имеет закрытую каменку и большой объем камней. Сжигать в ней можно только твердое топливо. Как правило, это дрова или торф.
Среди преимуществ печи стоит отметить следующие:
Возможность отапливать бани более 30 м2.
Конструкция пожаробезопасная.
Долго сохраняет тепло в бане.
Даже на второй день тепло в бане сохраняется в районе 20, что позволяет использовать помещение, например, для стирки белья.

Из металла
Металлические каменки всего 1,5–2 часа нагревают баню. Они довольно компактны, поэтому идеально подходят для небольших помещений. Каменки обычно открытого типа. Камни греются за счет камеры сгорания. В металлической печи можно сжигать разные виды топлива в зависимости от модели.
Основные преимущества печи:
Быстрый нагрев бани.
Конструкция малогабаритна, имеет небольшой вес, а это уменьшает затрат на ее монтаж.
Возможность принятия банных процедур в процессе

www.mastyk.ru

Кирпичная печь для бани порядовка

Порядовка кирпича в конструкции печи для бани

Порядовка печи для бани, или схема укладки кирпичей, является важнейшим элементом, с помощью которого вы можете выполнить правильную кладку печи, обладая при этом минимальными навыками выполнения печных работ.

Стоит отметить, что, несмотря на обилие в продаже готовых металлических печей, традиционная дровяная каменка до сих пор удерживает пальму первенства в русских банях. При этом порядовка кирпичной печи для бани, правильно выдержанная, позволяет выполнить её конструкцию надёжной, что положительно скажется на сроке службы вашей печки.

Виды кирпичных печей

За свою тысячелетнюю историю человечество создало несколько видов печей для бани, которые работают по разным схемам и на основании разных принципов.

При этом даже если у вас кладётся небольшая печь для бани, порядовка её будет индивидуальная. Что же касается наиболее распространённых конструкций, то они следующие:

• серая печь;
• чёрная;
• печь по-белому;
• каменки, совмещённые с плитой.

Чёрные печки в принципе не имеют дымохода, и дым здесь выходит наружу из помещения через дверь. Они считаются самыми древними и существуют на свете уже не одно столетие. Их плюс – возможность получить большое количество пара при малом количестве топлива. К недостаткам же можно отнести необходимость ожидания полного прогорания топлива в топке.

Серая печь каменка для бани из кирпича, а также порядовка для неё предполагают наличие дымохода. При этом в качестве плюса таких печей можно назвать их высокую экономичность при достаточно быстром прогреве помещения парной. Однако такие печки так же, как и чёрные, требуют от их владельца время на ожидание полного прогорания в них дров.

superbany.ru
