Козырек на трубу дымохода своими руками – Козырек на трубу дымохода — Всё о кровле

Колпак на дымовую трубу еще называют флюгарка или дымник. Он необходим для усиление тяги, чтобы в трубу не попадала грязь. Флюгарка это новшество, но и это дань старине. Сейчас все коттеджи оборудованы колпаками.

Монтаж козырька на дымоход

1. Нужно нарисовать план сборки и установки козырька.
2. Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
3. Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

• Оцинкованное железо.
• Железо из нержавейки.
• Сплавы меди.
• Медь.
• Стальные листы.
• Титан.
• Сплавы из титана.
• Хромированное железо.
• Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

• Ножницы, чтобы резать металл.
• Деревянный молоток.
• Металлические прутки.
• Для того чтобы крепить козырек. Уголки.
• Молоток специальный.

Чтобы сделать правильные расчеты, необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Козырек для дымохода своими руками

Первый пример крепления козырька

1. Необходимо взять 4 металлических прутка, из них получатся стойки.
2. Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибание листа. Он должен быть больше отверстия, чем в дымоходе.
3. Прутки надо нагреть и расплющить и сделать дырки для крепления.
4. Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
5. Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
6. На последнем этапе козырек необходимо закрепить на дымовой трубе саморезами.

Второй пример крепления

1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
4. Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Предназначение колпака на трубу

1. Колпак называют разными выражениями: флюгарка или Дымник.
2. Колпак нужен, чтобы тяга была лучше.
3. А также, он не дает попадать снегу в дымоходную трубу, а также дождю, когда идет косой дождь.
4. При установке сетки во флюгарку, в дымоход не будет попадать грязь и птицы, которые любят, гнездиться в дымоходе.
5. Если флюгарку выполняет профессионал, то предотвращение шума и вибрации.

Функции, которые выполняет флюгарка

1. Тяга увеличивается в три раза.
2. На 30% происходит увеличение КПД для трубы дымохода.
3. Не дает попадать дождю и снегу.
4. Вид крыши становится презентабельнее.
5. Кладка кирпича становится во много раз лучше и крепче.
6. Придает эстетичности трубы для дымохода.
7. Удерживает тепло в доме и создает горение яркого пламени.
8. Каждая флюгарка это искусство.
9. С помощью флюгарки, в доме будет уют и тепло, которое производит камин или печь.
10. Когда зима, осадки и талый снег не стекают в трубу, и не дает эффекта разрушения.
11. Дымник не даст верхнему ряду кирпичей разрушаться

Какие колпаки бывают?

• Плоские колпаки.
• Полукруглые колпаки.
• Четырех скатные колпаки.
• Колпак с флюгером.
• Колпаки, которые открываются.
• Для четырех скатной крыши.

Как устроен колпак для трубы дымохода?

• Крышка.
• Сетка.
• Стек воды или по- другому названию капельник.
• Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
• Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
• Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
• Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

1. Не дает стекать воде.
2. Не дает образовываться льду, что способствует долговечности кладки и всей конструкции в целом.
3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
4. Струя воздуха подхватывает дым и поднимает выше.
5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
6. Если дымоход делают профессионалы, то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

То, что может быть на флюгарке

• Сетка.
• Юбка.
• Искрогаситель.

Размер флюгарки в зависимости от диаметра дымовой трубы

Классификация козырьков по форме

• В виде шатра.
• Четырехскатный козырек.
• Двухскатный козырек.
• В виде ровного листа.
• В виде шпиля.
• Сводчатый козырек.
• В виде четырех щипцов.
• Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
• Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
• При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька. Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно.

1. Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
3. На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
4. Железо из нержавейки.
5. Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

 Почему трубы задымляются?

1. Неправильно выбран диаметр трубы.
2. Неправильная длина трубы, а также высота.
3. Если ветер усиливается, холодный воздух попадает в дымовую трубу. Тяга становится меньше так, как на дым воздействует давление ветра, дым перестает уходить из дымовой трубы и, в конечном результате, дым остается в дымовой трубе.
4. Дымовая труба засорена сажей. Нельзя при чистке дымовой трубы использовать никакую химию, чтобы почистить дымовую трубу, необходимо пригласить специалиста.
5. Возможно, из кладки упал кирпич. При поднятие сильных ветров случаются случаи, когда кирпичи падают из кладки. Необходимо убрать кирпич и заделать отверстие глиной.
6. Кладка начинает трескаться и холодный воздух попадает в щели, тяга уменьшается, и камин будет дымить. Все трещины необходимо заделать раствором с глиной.
7. Выделение конденсата, в результате чего печь становится сырой. Причина: при понижение температуры газов, которые выделяются при горение топлива. Из-за сажи, которая накапливается на стенках трубы, она уменьшает теплоизоляцию.
8. Если неправильно был построен дымоход.
9. Если стены печной трубы неровные и малое сечение дымоходной трубы.
10. Если дымоход установлен ниже крыши.
11. При установке дымохода вблизи высоких деревьев и домов.
12. Если дымоход пропускает воздух через кирпичную кладку.
13. Если помещение плохо вентилируется.
14. Дождь, снег.
15. Когда на улице теплее, чем в здание.
16. Когда первый раз разжигаете при замерзшем дымовой трубы.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

1. Профилактиктический ремонт
2. Капитальный ремонт.
3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

• Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
• Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
• Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
• Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
• Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
• Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
• Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
• При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
• Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
• Если появляются трещины, то нужно замазать раствором глины.
• После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

• Плохая тяга и накопленная сажа в дымоходной трубе.
• В конструкции происходит разрушение материала.
• Происходит разрушение у каналов стенки.
• Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

krovlya777.ru

Козырек на дымоход своими руками | Своими руками

Козырек на печную трубу своими руками

Вопрос:

Как сделать козырёк собственными руками на печной трубе? Размер наружной части трубы 51 х 51 внутренний 26 х 26. На сколько козырёк должен находиться от конца трубы?

Роберт, Тольятти.

Ответ:

Привет, Роберт из Тольятти!

Если одной фразой — то козырек над печной трубой может находиться на расстоянии примерно от 0,1 до 0,4 метра. А для трубы внешних и внутренних размеров, указанных вами, эти значения колеблются около величины 0,15 метра.

И зависит это от вашей печи прежде всего. Ее параметров, системы каналов, дымоходов и т.п.

Если конфигурация козырька напоминает четырехскатную крышу, то высота, как правило, минимальная. Если двускатную — то по двум сторонам — минимальная, а по двум остальным — максимальная (из указанных размеров). Иной раз вовсе этот размер равен нулю, поскольку козырек представляет из себя просто заглушку, а в самой кирпичной кладке имеются отверстия, через которые и выходит дым и теплые газы, продукт горения топлива.

А если с комментариями, то читайте дальше.

В последнее время люди не заморачивают себе голову изготовлением козырьков над печными трубами. Покупают себе готовое изделие в соответствующем магазине и устанавливают его на трубу. Быстро и просто. А на готовом козырьке все установочные размеры, как правило, фиксированные.

Но если есть руки и желание, но напряжно с деньгами, или хочется проявить себя и показать способности, то козырек над печной трубой можно сделать и самому. Правда для этого необходимо будет приложить максимум старания и, возможно, испортить несколько заготовок из листового железа. Потому что подобная работа вручную, как правило, делается не дилетантами, а выполняется опытным жестянщиком и требует определенного навыка.

Не будем углубляться в теорию сооружения печных труб, а она имеет место быть, и если не соблюдать ее основные принципы, то нарушится тяга и печь будет дымить. Просто немного поговорим о козырьке печной трубы и его влиянии на упомянутую тягу.

Козырек (иначе его нередко называют колпаком, зонтом, дымником, дефлектором) служит в двух ипостасях — защищает внутреннюю полость трубы от атмосферных осадков (и птиц), и создает дополнительную тягу.

Поскольку у вас труба имеет прямоугольное, а вернее квадратное сечение, то и козырек в соответствии с дизайном должен иметь также прямоугольную конфигурацию (хотя в последнее время фантазии заказчиков не всегда ладят с дизайном).

Козырьки делают чаще всего из тонкого листового металла (некрашенного или крашенного оцинкованного железа, нержавейки, меди, иногда из комбинации упомянутых материалов). Нержавейку и медь оставим олигархам, рассмотрим вариант окрашенной промышленным способом оцинковки. То есть полимерное многослойное покрытие. /При ручном окрашивании краска держится зачастую плохо и, несмотря на не очень высокую степень нагрева металла козырька, уже через пару-тройку лет может напоминать пятнистую шкуру леопарда/.

Винилка и оргволокно с битумной пропиткой для изготовления козырьков применяются куда реже.

Поэтому оптимальнее купить в строительном магазине специализирующемся на продаже металлочерепицы обычные окрашенные листы размером 1,25 /2 метра и толщиной около 0, 004 — 0, 005 миллиметра.

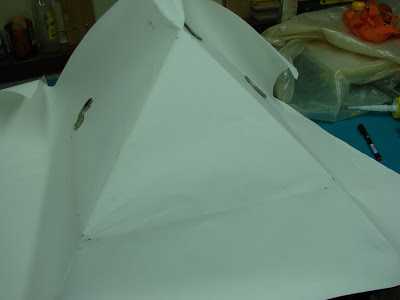

После чего замеряете реальные размеры внешней части вашей трубы, берете большой и плотный лист бумаги, откладываете на нем все размеры, изготавливаете бумажный шаблон — образец колпака.

Он состоит из трех основных частей — верхней, в виде крыши маленького дома, средней — в виде металлических полос (толщиной как и основной колпак или из более толстых полос металла) и нижней обечайки, облегающей внешние четыре стороны кирпичной трубы.

Верхняя часть больше сечения кирпичной трубы, средняя часть состоит из восьми полос, которые приклепываются к верхней и нижней частям козырька. Нижняя обечайка делается либо очень точно в соответствии с внешними размерами кирпичной кладки, либо имеет регулировочный болт типа того, что используются в сантехнических хомутах.

Примеряете все составляющие части шаблона на трубе, а затем, с учетом того, что железо толще бумаги и при его гибке допуски должны быть на несколько миллиметров больше размеров бумаги, по шаблону изготавливаете колпак.

Колпак одевается на кирпичную кладку трубы и надежно закрепляется с помощью нескольких анкерных болтов. Чтобы в один, далеко не прекрасный момент, ваш козырек не улетел, оторванный ветром.

Конструкция и конфигурация козырька не должна быть слишком вычурной, потому что модное в последнее время совмещение козырька с флюгером приводит к разбалтыванию и ослаблению крепежа.

Иногда в печных козырьках используют крупноячеистые сетки для того, чтобы в трубу не залетали птицы и не только с попыткой устроить там гнездовье, а просто по случайности. Вспоминаю случай из детства, когда в трубу русской печи залетел соседский голубь. Достать его не смогли, а на следующий день после того, как начали топить печь, которая очень сильно стала дымить, он вывалился, но уже не белый, а черный, и с кучей сажи, на загнеток. После чего выпил стакан воды и был возвращен соседу. И все это из-за отсутствия какой либо защиты на печной трубе.

А так можете пройтись по своей округе и посмотреть на козырьковые творения и выбрать по душе, с чего скопировать. В интернете их изображений тоже предостаточно.

Подробного эскиза колпака не привожу, проявляйте собственную фантазию при его изготовлении.

Все.

Удачи!

Задать вопрос Семенычу (автору материалов)

Для этого, необходимо установить сетку, при помощи которой дым беспрепятственно выходил бы наружу.

Перед тем, как изготовить колпак на дымоход своими руками, следует знать его основные функции и конструкцию.

Основные функции:

• усиливает тягу
• увеличивает КПД трубы дымохода
• защищает от снега, мусора и дождя
• защищает от разрушения кирпичную кладку дымохода.

Колпак дымоходной трубы состоит из следующих элементов:

• крышка
• капельник для воды.

Приступаем к изготовлению

Перед тем, как осуществлять монтаж конструкции, необходимо правильно спланировать все на бумаге.

Видео-инструкция:

Желательно, чтобы капельник имел вид юбки, чтобы атмосферные осадки не смогли попадать на внешнюю поверхность кладки дымохода.

Поэтому кованый колпак на дымоход будет служить защитой для внутренней и внешней стороны трубы .

Как рассчитать колпак на дымоход? За основу в расчете нужно принимать внутренний диаметр дымохода (d), и при помощи специальной таблицы определяется высота дефлятора (H) и его ширина (D)

Таблица подбора размеров дефлектора:

Дефлектор на дымоход: какие конструкции бывают + как соорудить простой вариант самому?

Вы замечали когда-нибудь на крыше у соседей специальный колпак над дымоходом? Это дефлектор. В дословном переводе это слово означает «отражатель». По сути, дефлектор представляет собой короткую трубу, обечайку, которая монтируется обычно на оголовок с зонтом и предназначена для защиты верхнего срезы дымохода от сильного ветра. А еще дефлектор на дымоход еще называют дымником или флюгаркой, #8212 это старинный архитектурный элемент. Некоторые его варианты и до сегодня остаются настоящим произведением искусства. Почему бы не приукрасить им и вашу парную?

Содержание

Что такое дефлектор и зачем он нужен?

Сам по себе дефлектор усиливает тягу отклонением воздушных потоков. Здесь ветер попросту наталкивается на препятствие, и перед дымоходной трубой оказывается зона низкого давления. Вот так и усиливается тяга.

Специальные исследования показали, что при использовании даже обычного дефлектора КПД любой дымовой трубы увеличивается на целых 20%! А ведь еще он хорошо защищает трубы от попадания в них снега, дождя и растительного мусора, который может разносить ветер. Причем дефлектор работает хорошо в любых условиях – вне зависимости от того, как именно и куда ветер дует.

Давайте более пристально рассмотрим принцип работы дефлектора. Воздушные потоки ударяются в его наружную поверхность, обтекают его и создают, таким образом, разрежение воздуха. В физике явление называется эффектором Бернулли – когда воздух движется быстро и огибает преграду, то разряжается, и именно это процесс значительно увеличивает тягу в дымоходе.

Самые популярные виды дефлекторов

Современные дефлекторы бывают:

• С плоским навершием
• С открывающейся крышкой
• С щипцовой крышей – два ската на трубе
• С полукруглым навершием.

С плоским навершием из меди часто ставят дефлектора на дома, которые строят в стиле модерн. А вот для современных построек больше подходит колпак с полукруглым навершием. С щипцовой же крышей они лучше всего защищают дымоход от снега.

В основном дефлекторы изготовляют из листов оцинкованного железа, хотя в последнее время все чаще можно увидеть в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

Идем дальше. Конструкторов дефлектора в нашей стране используется немало:

• Дефлектор ЦАГИ
• «Дымовой зуб»
• Дефлектор Григоровича
• Шаровидный дефлектор с вращением
• Открытый Астато
• Круглый дефлектор «Воллер»
• Звезда «Шенард».

Самый распространенный сегодня – дефлектор ЦАГИ. Давайте рассмотрим его строение:

• Входной патрубок
• Диффузор
• Корпус дефлектора
• Кронштейны
• Зонтик.

Также популярна сегодня отечественная модель дефлектора «Дымовой зуб». Вставлять его нужно дверкой в направлении к дымосборнику. Выглядит это вот так: заводим один край на стенку, приподнимаем второй и опускаем на место. Для удобного монтажа снимите футероозные пластины с задней и боковых стенок. Еще вы перед собой видите две ручки – они называются «холодной рукой» и предназначен для управления и регулировки работы печи.

Выбрали модель? А теперь давайте рассмотрим, как можно сделать дефлектор на дымоход своими руками – для вашей парной.

Как самому соорудить дефлектор?

У дефлектора есть свои параметры. Так, его высота должна составлять 1,6-1,7 от внутреннего диаметра дымоходного канала, а ширина – 1,7-1,9. Ширина диффузора – 1,2-1,3. Но сначала давайте определимся с материалом, из которого он будет сделан:

• Медь
• Оцинкованное железо
• Нержавеющая сталь.

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых недоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать его максимально стойким к атмосферным явлениям. А медь в этом плане – самая лучшая.

И вот как можно сделать дефлектор:

1. Начертите на картоне развертку всех основных деталей, таких, как колпак, диффузор и внешний цилиндр.
2. Перенесите все на металл и вырежьте с помощью ножниц по металлу по этим выкройкам.
3. Соедините детали друг с другом при помощи заклепок, болтов или сварки.
4. Из полосы металла сделайте кронштейны – ими вы закрепите на поверхности колпак.
5. К колпаку прикрепите обратный конус.

Сам дефлектор нужно сначала собрать, а только потом – установить на крышу. Ставим сначала нижний цилиндр и фиксируем болтами и гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем – колпак с обратным конусом.

Флюгер-дефлектор: последнее слово техники

Это такое специальное устройство, у которого корпус вращается одновременно с изогнутыми на нем козырьками-дефлекторами. А те – соединены с подшипниковым узлом. В верхней части – флюгер, который позволяет всей конструкции всегда находиться «по ветру».

Как работает эта штука? Довольно просто и гениально: поток воздуха проходит в пространстве между козырьками, ускоряется и создает тем самым зону разрежения. В итоге тяга в дымоходе усиливается, топливо в печи хорошо сгорает, а воздухообмен улучшается – если дополнительно создавалась еще и вентиляция. Такие дефлекторы хороши для предотвращения обратной тяги, искрообразования и срыва пламени.

Сделать такое чудо техники вы можете и сами! Потом просто саму конструкцию прикрепите на срез дымовой трубы с помощью кольца с подшипниковым узлом. Качественный приток свежего чистого воздуха и хороший отвод продуктов сгорания – это самый главный секрет хорошей работы печи и легкого пара!

Источники: http://www.woodmaterial.ru/vopros/488.php, http://kroemsami.ru/kolpak-na-dymoxod-svoimi-rukami.html, http://stroy-banya.com/delaem_pech/deflektor-na-dymoxod.html

Комментариев пока нет!

postrojkin.ru

Козырек для дымохода своими руками (Chimney Cap)

Это было некое вступление… Надеюсь Вы меня понимаете.

Сегодня речь пойдет как раз о проекте, который никак не относится к деревообработке. Расскажу Вам как я делал козырек на печную трубу.

Козырек изготовлен из квадратной трубы 15х15 мм., стальной полосы 20 мм., оцинкованного листа и оцинкованной металлической сетки с ячейкой 25х25 мм.

Козырек состоит из двух отдельных элементов, которые стянуты между собой болтами. Крепление козырька к дымоходу сделано так же при помощи болтов, по принципу хомута.

Расскажу коротко, как я его делал, потому что кроме сварочных работ и гнутья железа там ничего нет. Кто хоть раз этим занимался, тот поймет как изготовить такой козырек.

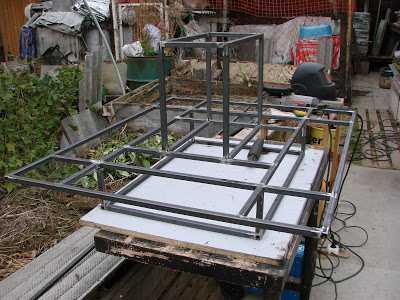

Начал я с основания, того самого хомута. Болты для стяжки вварил в торец профильной трубы. При таком варианте в момент установки необходимо будет только затянуть пару гаек. Затем сделал опоры необходимой длинны под основание крыши, исходя из рекомендаций. Сварил основание для стропильной системы, и сделал опоры и основание для установки верхней части козырька.

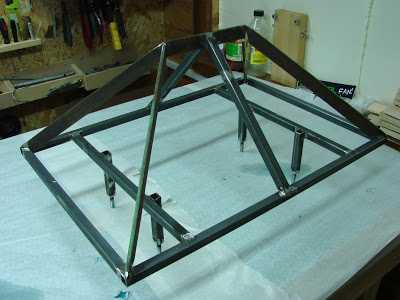

Сразу установил второй уровень, чтобы потом не крутить весь козырек в маленькой мастерской. После, закрепил кровлю на верхнем уровне и все клепки промазал герметиком.

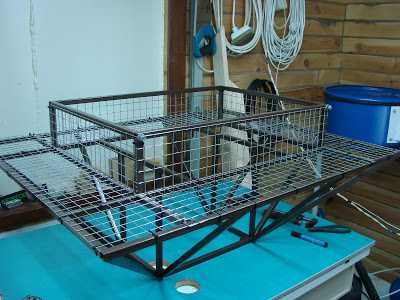

Красота, да и только!

homeworkshopstupino.blogspot.com

Козырьки на дымоходы отопительных конструкций

На крышах строений, с установленными внутри отопительными конструкциями, можно всегда встретить кирпичную трубу дымохода. Довольно часто она оснащается колпаком для защиты от осадков. Такой подход довольно старый, но он опять возвращается в обиход. И вовсе не зря, так как он привносит индивидуальность сооружениям. С архитектурной точки зрения такие устройства могут быть самыми разнообразными. Далее в материале рассмотрим, как сделать козырек на трубу дымохода. Изготовить козырек на трубу можно не только внешне красивым, но и довольно функциональным.

козырьки на дымоходы фото

Назначение козырька над трубой дымохода

Данный элемент называется дефлектором, в простонародье флюгарка или дымник. Основными целями установки является усиление тяги, благодаря отклонению потоков воздуха. Так же важным моментом будет защита канала от атмосферных осадков, либо попадания мусора. С таким устройством улучшается коэффициент полезного действия системы дымоотвода. Меньшее разрушение кладки кирпича и украшение крыши.

Свойства конструкции

Изделие состоит из двух частей:

— Крышка. Защищает от осадков

— Капельник. Отводит воду, которая стекает по трубе

Данная конструкция была изобретена вместе с печными трубами. После того как в первые конструкции попадал снег, дождь и даже птицы, были изобретены защитные колпаки, которые устранили данные проблемы. Спустя время такое устройство стали дополнять эстетичностью. С тех давних пор, дымники не только защищают керамические трубы для дымохода, но и украшают дома.

козырьки на трубу дымохода на крыше

Разнообразие конструкций

Козырьки на трубу дымохода на крыше бывают различных видов, для строений в европейском стиле, присущи полусферические флюгарки. Благодаря крышам колпака, дымоход защищен от осадков, и способствует к проветриванию дымохода. Если крышка открывающаяся, то это позволяет без трудностей проводить чистку канала дымохода.

Материалы для козырька над дымоходом

Изготавливая козырек на трубу дымохода своими руками, можно использовать различные материалы. Самыми распространенными считаются оцинковка, нержавейка и медь. Они достаточно устойчивы к воде и кислотам. Если применять другие материалы, то через некоторое время козырек над дымоходом станет не пригодным для использования. Тем не менее самым прочным материалом для этих целей считается медь. Козырек из такого материала красиво смотрится и имеет самые высокие показатели устойчивости к воде. Козырьки на дымоходы фото и видео будет ниже.

как сделать козырек на трубу дымохода

Принцип конструкции

Поток воздуха огибает стенки верхнего цилиндра ударяется и скользит по ним, заворачивая вверх высасывает газы, которые идут из трубы. После установки дымника усиливается тяга. При косом ветре, благодаря козырьку тяга тоже увеличивается. Воздух проникает через отверстия верхнего цилиндра, высасывая при этом дым. При движении ветра вниз тяга уменьшается, потому как под дефлектором появляются завихрения воздуха.

Подготовка к установке козырька на дымоход своими руками

Перед тем как сделать козырек на дымоход своими руками, нужно составить чертеж по монтажу на бумаге. Важно не забыть и о капельнике в форме юбки. С помощью его вода не стекает по трубе. Сама флюгарка защищает дымоход со всех сторон.

козырек на дымоход своими руками

Изготавливая козырек на дымоход своими руками чертежи и схемы стоят на первом месте. Далее нужно позаботиться о том, чтобы он стойко вел себя при различных атмосферных явлениях. Так как расположение довольно труднодоступное и лазить туда постоянно не очень удобно. Лучшими дымниками считаются медные или из нержавейки. Его можно также выполнить из профильных труб или других доступных материалов, но он будет менее практичен и надежен. При правильном выборе материала прослужит он многие годы.

 Как сделать козырек на трубу дымохода

Далее рассмотрим, как сделать козырек для дымохода своими руками с фотоматериалами.

козырек на дымоход своими руками чертежи

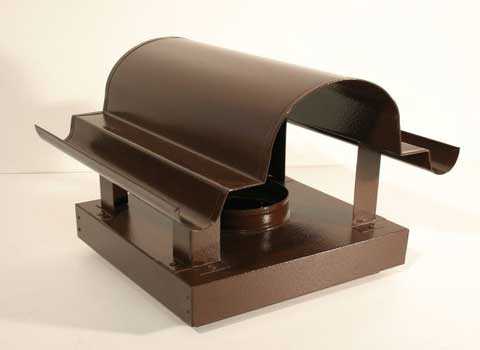

Упрощенный (сводчатый дефлектор). Для него понадобиться лист металла прямоугольной формы. Из листа вырезаются отверстия под трубу, чтобы она закрывала его. С помощью металлического уголка делаются стойки, предварительно их загнув. Стойки крепятся к углам полученного прямоугольного листа. Лист сгибается дугой и вставляется в дымовой канал. Концы стоек должны плотно прилегать к стенкам трубы. В кладке делаются отверстия, и устройство фиксируется.

Важно: Не важно из какого материала выполнен козырек, тяга в любом случае улучшается. Этим обеспечивается надежная работа отопительной системы.

kamin-spb.ru

Как сделать колпак на трубу дымохода своими руками. Чертежи

Ни что не вечно под луной, в том числе и дымоход. Он рушится под воздействием атмосферных осадков, ветров и другой агрессивной среды. Разрушение системы дымоотвода влечёт нарушение функционирования всей отопительной системы, поскольку кусочки кирпича связующего состава попадают в систему вытяжки дыма, перекрывают её местами. И дым уже не весь уходит в атмосферу, а частично попадает в жилище. Без очистки дальнейшее функционирование будет ущербным. Мусор, а вместе с ним и сажа будут накапливаться, и вот образовалась большая проблема.

А ведь её можно было избежать. Для этого нужен-то всего лишь колпак на трубу дымохода. Это небольшое сооружение имеет и другие названия – дымник, козырек на дымоход, дефлектор, флюгарка. Возникает вопрос, почему так много названий у такого незаметного предмета? Всё дело в том, что этот предмет из разряда «маленький, да удаленький». Ведет свое существование с давних времён и несет в своем образе прошлое. Умело сделанный дефлектор, логично завершает все строительное сооружение. Некоторые и вовсе являются произведением искусства. Итак, колпак для дымохода нужен для того, чтобы:

• защитить и обеспечить максимально долгое функционирование отопительного сооружения,
• обеспечить более мощную тягу в дымоотводе (увеличивает почти на 20 %),
• обеспечить эстетическую завершенность всей отопительной системе и строению.

Наиболее распространенными для изготовления дымника на трубу являются такие материалы, как медь, оцинкованное железо, нержавеющая сталь. Именно эти материалы обеспечат высокую стойкость к коррозии в такой агрессивной среде, как крыша.

Нередко используют и алюминиевую пластину, сталь с полимерным покрытием, латунь. Учитывая тот факт, что колпак на дымоход находится в труднодоступном месте, следует подобрать максимально качественный материал, чтобы продлить срок службы на долгие годы. Качественную защиту трубы обеспечат вместе с зонтом юбка и фартук.

Разновидности колпаков

Время и умелые руки мастеров создали несколько типов козырьков:

• Стандартная флюгарка с четырьмя скатами.
• Флюгарка с флюгером для крыши дома.
• Колпак с полукруглым навершием.
• Колпак с плоским односторонним навершием.
• Флюгарка с открывающейся крышкой.
• Флюгарка с щипцовой или многощипцовой крышей.

Можно в общий список внести ещё один вид. Несколько десятилетий назад, когда было достаточно трудно найти материал для зонта для дымохода, находчивые хозяева делали оберег для труб из обыкновенного ведра или большой, отслужившей свой век, кастрюли, которые приспосабливали к трубе верх дном, ставя их на металлические ножки. Некоторые деревенские бани до сих пор функционируют с самодельными колпаками такого порядка. Кстати, и фартук для трубы круглого сечения тоже создавался из нескольких старых ведер.

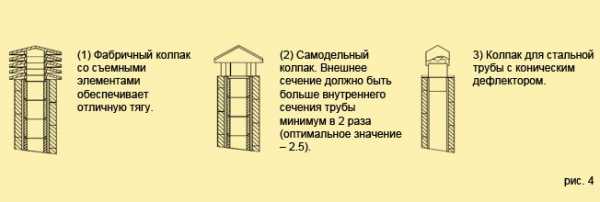

Схемы для колпака

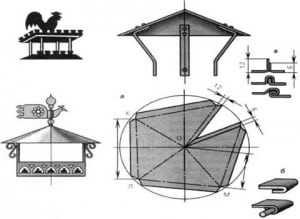

Чтобы сделать колпак на дымоход своими руками, необходимо произвести измерения и нарисовать чертеж. Во-первых, зонт для дымохода должен закрыть всю горизонтальную поверхность трубы, поэтому при измерении и составлении чертежа необходимо добавить ко всей площади по 0,5 см со всех сторон. Это нужно для того, чтобы конструкция легко вошла на трубу. Некоторые трубы имеют выступ (оголовок) на полкирпича, он так же должен быть под колпаком. Именно на него и будет опираться всё создаваемое своими руками сооружение. Тело или 4 стороны зонта могут быть в виде решетки, могут иметь другие отверстия, чтобы отводить дым. Но вот стойки угловые должны присутствовать целиком в обязательном порядке. Именно на них ляжет все давление, которое будет на крышке от скопления снега, от дождя.

Затем следует сделать схему для навершия. Оно может быть круглым. Такое навершие будет уместно, если труба в сечении имеет квадрат или круг. Если же труба прямоугольная с разными парами противоположных сторон, то лучше подойдет навершие четырёхскатное. Теперь необходимо определить высоту верхней части. Нужно учесть пропорции: слишком большая и высокая верхняя часть может сгубить всю конструкцию, низкий верх не обеспечит полноценный сброс дыма.

Флюгарка может исправить некоторые недоделки или ошибки в устройстве всей отопительной системы. Так, если дымоход по какой-то причине оказался низким, то монтаж дымников на трубы – это решение проблемы. Он удлинит вашу трубу не только визуально, но и реально. На флюгарках возможно применение различных кованых элементов. Кованый зонт на дымоход – это вечное изделие, он прослужит вам и вашим детям.

Изготовление дымника на трубы без станка и профессиональных инструментов

Вариант 1

Самостоятельно колпак на трубу дымохода вырезать и собрать может практически любой человек, который держал в руках молоток и знает, чем отличается он от киянки. Для работы понадобится киянка, небольшой молоток, гибы, ножницы по металлу. Гибы – инструмент, который похож по конструкции на клещи, плоскогубцы; отличается наконечниками, с помощью которых сгибают листовой металл. Кроме этого понадобится линейка, карандаш, маркер, металлический брусок.

После того, как вырезали из металла 4 заготовки для стенок, можно начать процесс монтажа. Сначала необходимо загнуть по 0,5 мм плоскогубцами те края металла, которые будут соединением для двух частей. Край одной детали загибается на внешнюю сторону, а у другой – на внутреннюю.

Их следует совместить, гибами ещё раз загнуть, чтобы спрятать острые края, получится на месте соединения 4 слоя. Поставить на твёрдую основу и с помощью небольшого молотка соединить. Для верха можно использовать прокат с полимерным покрытием. Легче всего сделать односкатное покрытие. Соединить с основой.

Вариант 2

Вырезать для основания прямоугольный лист из металла. Он должен быть больше, чем площадь верха трубы. Вырезать отверстие, соответствующее отверстию трубы.

• Отрезать 4 стойки из стального уголка. На концах просверлить отверстия для крепежа. Соединить с помощью крепежных деталей.
• Согнуть в дугу металлический лист, соединить получившуюся крышку с основной конструкцией.

Монтаж защитного фартука вокруг трубы

Чтобы примыкание крышного настила к системе дымоотвода было герметичным, на скате кровли устанавливается фартук. Вернее устанавливается два: внутренний и внешний. Внутренний находится под финишным крышным настилом, а внешний – над. Гидроизоляционный оклад необходим для того, чтобы талая вода не попала на чердак и в дом.

Необходим металлический листовой прокат высотой 40-45 см. Подойдет гибкая свинцовая или алюминиевая лента, которая легко режется ножницами по металлу. На трубе на высоте 20 – 25 см от стропил отмечается линия со всех четырёх сторон, которая будет параллельна настилу стропил. По этой линии прокладывается штроба глубиной 1,5 см по всему периметру. Её можно пропилить болгаркой, затем вымыть пропил или сдуть опилки.

Обустройство металлического фартука начинается с нижней стенки трубы. Взять кусок листа на 15 см длиннее ширины стенки трубы. Для ввода в штробу загнуть жесть по краю на 1 см под углом 90º в одну сторону и через 20 – 25 см загнуть оставшуюся часть под углом 90º в другую сторону, оставшиеся 20 см используйте для нахлёста под крышное покрытие. Таким образом, будет исключена протечка. Обработать так со всех четырех сторон. Края доборных элементов, вставленные в штробу, залейте теплостойким герметиком.

Крепить такую конструкцию можно только к крышной системе, поскольку усадка дома может сыграть злую шутку и преждевременно вывести из строя либо трубу, либо фартук. На трубу необходимо надеть хомут с эластичной термостойкой прокладкой.

poluchi-teplo.ru

классификация, изготовление флюгарки с видео

Колпаки на трубы, оголовки труб, зонты и крышки для дымоходов, флюгарки, дымари – и это еще не все названия этих интереснейших архитектурных элементов оформления крыши, вернувшихся к нам из далекого прошлого. Они не только украшают крышу, но и защищают трубы от разрушительного воздействия снега и дождя. Мода на установку колпаков вернулась одновременно с каминами, которые уже стали обязательным атрибутом в загородном коттедже.

Современный колпак на трубу дымохода напоминает по форме старинные изделия, однако материалы изготовления изменились. Оголовки труб помимо дымоходов используются в газоходах и вентиляционных выводах.

На взгляд человека несведущего это всего лишь украшение крыши, однако – это далеко не самая важная из ее характеристик.

Флюгарка на дымоход, представляющая собой по-разному оформленный навес на дымоходом, это защита

• дома от влаги самого разного происхождения;
• внешней конструкции кирпича или металла от разрушения;
• дымохода от возможного попадания инородных предметов, поскольку дымник оснащен специальной сеткой.

↑Как классифицируют колпаки на дымоход по типу материала

Именно материал, использованный при изготовлении зонта, определяет его долговечность. Крышка на дымоход, флюгарка, может быть выполнена в основном из стали, меди и цинк-титана.

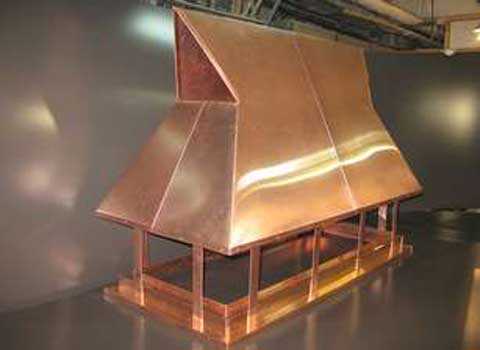

Это, пожалуй, самый популярный материал для колпаков. Медь химически активный металл и со временем, вступая в реакцию с другими элементами может разрушаться. Поэтому чтобы обеспечить долгий эксплуатационный срок (более 50 лет), монтируют их в полном соответствии с требованиями монтажа.

При установке медные дымовики крепят при помощи медных или омедненных элементов крепления. Кстати, со временем они становятся еще красивей – покрывшись «благородной» патиной медь приобретает оттенок старины.

• Стальные трубные колпаки

Элементы этого типа для крыши из стали уступают медным по сроку эксплуатации: в зависимости от формы и грамотности монтажа – 10–28 лет.

• Цинк-титановые

По своим техническим и эксплуатационным характеристикам этот материал близок к меди. Соответственно, срок их службы составляет порядка 50 лет.

Колпак на трубу дымохода купить можно и из оцинкованной жести, полиэстера или пурала. Это более экономичные варианты, которые в течение 10–5 лет способны сохранять свои защитные характеристики даже в условиях резкого перепада температур и повышенной влажности.

Разновидности и конструктивные особенности ↑

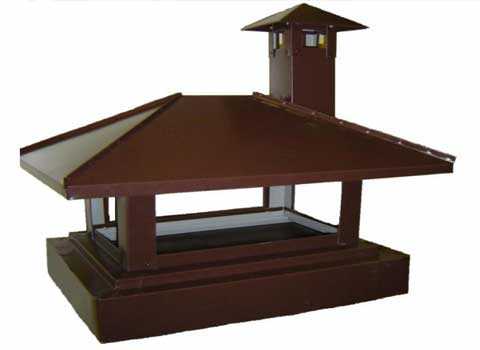

Дымники бывают довольно разнообразны по внешнему виду. Классический колпак на трубу дымохода представляет собой конструкцию по форме, напоминающей небольшой «домик» со скатной крышей, его еще называют крыша-книжка. Интересней смотрятся дымники с вальмовой крышей.

Сегодня можно встретить самые разные колпаки на дымоходы – оригинальные с декоративными решениями, продиктованными новыми архитектурными формами зданий или более практичные с определенными технологичными преимуществами и т. д.

Например, для крыши дома стиля модерн отлично подходят зонты с плоской крышкой, в то время как для зданий европейского стиля чаще используют дымовики с навершием в форме полусферы.

Важно

Выбирая модель колпака для дымоотводной трубы, параметры ее конструкции должны быть соотнесены с конструкцией крыши.

на фото флюгарки

Среди столь большого разнообразия разновидностей дымников можно отметить следующие:

• с многоскатными крышами – обеспечивают самое эффективное проветривание, зимой предотвращают накопление снежных масс;
• оснащенные флюгером произвольной формы и содержания: геральдические символы, стилизованные изображения мифических героев или животных и т. д.;
• с открывающейся крышкой – подобная конструкция значительно упрощает работы по техническому обслуживанию дымохода;
• >с вентиляционным отверстием – оно позволяет свободно выходить продуктам горения;
• с искроулавливателем – предусмотрены для печей, отапливаемых дровами и торфом в домах с кровлей из горючих материалов.

Рекомендуем

В домах на дровяном отоплении нежелательно использовать колпаки из окрашенной стали, поскольку они быстро покрываются копотью и изменяют цвет под воздействием высокой температуры.

Кованые колпаки на дымоходы, флюгарки с резьбой и просечками можно считать настоящими произведениями искусства. Изготовление колпаков на дымоходы, которые соответствовали бы стилистике архитектуры здания, сродни работе художника и достаточно трудоемки.

 колпаки на дымоход: размеры, цена

Как изготовить колпак на дымоход своими руками ↑

Проще всего изготовить флюгарки самостоятельно из листового металла, например, листовой стали. Набраться опыта можно, выполнив простейший вариант дымника.

Но в любом случае для грамотной сборки и установки колпаков для дымохода необходимо подготовить следующие специальные инструменты:

• ножницы по металлу;
• киянку;
• специальные молотки, имеющие различную форму;
• металлические уголки и стержни для крепления.

Инструкция по выполнению эскиза и изготовлению флюгарки ↑

Новичкам лучше всего отдать предпочтение конструкциям дымовика в виде крыши или пирамиды. Прежде всего должен быть выполнен эскиз на бумаге.

Совет

Колпак для дымохода должен целиком накрыть трубу, но не следует делать его слишком большим.

Имея данные ширины трубы, эскиз выполняют в натуральную величину. Использование пробного варианта из бумаги дает определенные преимущества:

• изготавливая колпак на трубу дымохода, размеры самого изделия и дымоходной трубы можно легче согласовать;
• на бумажном макете продумываются особенности сборки.

Далее деталь вырезают из металлического листа и, придавая требуемую форму, сгибают.

На заметку

Если флюгарка вентиляционная имеет вид пирамиды, то  берется прямоугольный или квадратный лист металла.

В качесте примера возьмем квадратный дымник. Работы выполняют в следующем порядке:

• листа сгибается вдоль одной диагонали от одного угла к другому, скажем, левого нижнего к правому верхнему;
• металл выравнивается в исходное положение;
• лист сгибается вдоль другой диагонали, то есть, начиная от правого нижнего до левого верхнего угла.

По завершение этих операций металлический лист с легкостью приобретет нужную форму пирамиды. Остается только прикрепить к нему ножки для установки на дымоотводный канал.

Почувствовав уверенность в изготовлении простых колпаков для труб, можно попробовать свои силы при изготовлении вариантов посложнее. Что же касается фигурных изделий с декоративными элементами, то для их выполнения требуется высокое мастерство.

© 2019 stylekrov.ru

stylekrov.ru

Козырек на трубу – как выбрать материал, с чего начать, как конструировать? + Видео

Для чего требуется козырек на трубу?

Установка козырька позволяет не только преградить путь осадкам, но и защитить дым от ветра, что препятствует обратному задуванию, которое часто встречается в загородных банях. Совсем не обязательно заказывать козырек или покупать его в специализированном магазине, в Интернете есть достаточно рекомендаций и схем, которые помогут справиться с задачей самостоятельно.

Прежде всего, перед началом работы нужно подобрать правильный материал, из которого будет изготавливаться элемент. Дело в том, что некоторые варианты выдерживают более сильную нагрузку, а некоторые поддаются ветру и быстро слетают. Безусловно, надежность конструкции будет полностью зависеть от качества выполнения работы, однако грамотно выбранный материал также может помочь сохранить результат.

Выбор и подготовка материала

На сегодняшний день самыми популярными вариантами являются козырьки для труб из поликарбоната. Современный материал легок в использовании, довольно хорошо гнется. Если требуется сделать сложный вариант козырька, лучше использовать именно поликарбонат.

В этом случае козырек на трубу своими руками можно будет изготовить буквально за пару вечеров. Вторым по популярности материалом является железо. Несмотря на свои очевиднее минусы – подверженность коррозии и окислению, железные конструкции исправно появляются на новых домах.

Если требуется выполнить работы с газовой трубой, прежде всего, обязательно нужно составить профессиональный проект и согласовать его с газовиками. Часто в такие трубы падают птицы, однако при неправильной установке продукты горения не смогут удаляться из помещения, что создаст небезопасную обстановку.

Перед проведением работы необходимо тщательно осмотреть саму трубу, убрать попавшие внутрь мелкие ветки, листья.

В зависимости от того, из какого материала планируется конструировать козырек, берется полотно, специальные направляющие, лучше железные, и инструменты для резьбы. Расчет для схем вырезки производят в зависимости от величины трубы и ее радиуса.

Специальные сетки, установленные между крышей козырька и его основанием, надежно защитят трубу от попадания мусора. Сейчас козырек на печную трубу является обязательным условием сохранения безопасности в доме, отапливающемся самостоятельно.

Рекомендации для успешной работы

Начинать работу нужно с проведения замеров, основа козырька плотно прилегает к трубе, таким образом, козырек превращается в своеобразную насадку. Существует множество разных моделей, которые будут уместны в том или ином случае.

Если человек берется за изготовление самого простого козырька-домика, нужно лишь вырезать из металлического листа основание, плотно прилегающее к трубе, 4 надежные подпорки, высота которых определяет площадь, пропускающую дым, и треугольную «крышу».

Конструирование элементов делается с расчетом на то, что «крыша» полностью накроет трубу и выдвинется с боков на 4-5 сантиметров. Чтобы понять, как сделать козырек над трубой, достаточно изучить схемы создания треугольного навеса и дополнительно пририсовать опорные элементы.

Крепление деталей лучше проводить не на месте, а в помещении, чтобы можно было тщательно проследить за правильностью соединений. Закрепление на трубе осуществляется при помощи металлических колец и железных шайб, некоторые специалисты рекомендуют воспользоваться строительным клеем, невосприимчивым к повышенным температурам.

ogodom.ru
