Как сделать козырек на трубу дымохода

На профильной стороне крыши каждого дома, в котором устроен камин или печь, можно всегда заметить вытяжную трубу. Зачастую сверху она оснащена специальным защитным колпаком. И хотя такой прием довольно-таки старинный, он вновь «возвратился». И совершенно не зря, ведь он придает некую индивидуальность и неповторимость сооружениям. С точки зрения архитектуры, подобные установки над крышей бывают самыми разнообразными. Сделать козырек на трубу дымохода возможно не только красивым, но и функциональным.

Назначение козырьков

Такой элемент именуют – дефлектором. В бытовых условиях его именуют флюгаркой, а также дымником.

Основные цели установки дефлектора:

1. Усиленная тяга, происходящая благодаря тому, что отклоняются потоки воздуха.
2. Защита и предотвращение канала выхода дыма от попадания в него различного мусора, снега или дождя.
3. Улучшаются нормативы коэффициента полезного действия дымохода.
4. Укрепляется кладка (из кирпичей).
5. Украшается крыша.

Если дефлектор верно сооружен, происходит нормальное поглощение турбулентности и воздушных завихрений, создающих различные шумы и вибрации внутри дымохода.

Свойства сооружений

Конструкция изделия состоит из 2-х основных частей:

• Крышки, которая защищает от различных осадков;
• Капельника, отводящего воду, которая стекает сверху трубы.

Если же по ней будет сочиться вода, то зимой, в морозы, на ней будет образовываться лед. Это разрушительно действует на саму конструкцию.

Изобретена была конструкция в одно время с печными трубами. Поскольку первое время в них регулярно попадал мусор, снега и дожди, а бывало, что даже птицы. После того как изобрели защитные колпаки, данную проблему устранили.

Спустя определенное время довольно-таки практичное устройство было дополнено эстетичностью. С тех пор флюгарки не только выполняют защитные функции, но и украшают крыши домов. А некоторые строительные конструкции являются настоящими искусственными шедеврами.

Разнообразие конструкций

Козырьки существуют различных видов:

1. В форме «домиков», в которых плоский верх и четырехскатная крыша.
2. В той же форме «домика», у которого крыша четырехскатная щипцовая.
3. С верхом в форме полусферы.
4. Верх – это крышка, которую можно полностью открыть.
5. Верх с флюгером.

Формы дефлекторов бывают различными:

1. Шатровые.
2. Сводчатые (полуцилиндрические).
3. Четырехскатные.
4. Шпилеобразные.
5. Двускатные.
6. Четырехщипцовые.
7. Плоские.

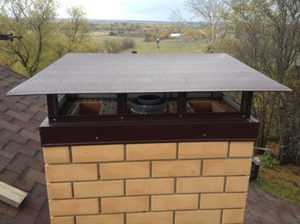

Дефлекторы, в которых плоский верх, выполняются из меди и применяются зачастую на сооружениях в стилевом решении модерн. Для сооружений в европейском стиле характерны флюгарки-полусферы.

Благодаря щипцовым крышам дымников, дымоходы надежно защищены от атмосферных осадков, а также способствуют прекрасному проветриванию дымоходов.

Если же устанавливать козырек со встроенным в него флюгером, дополнительно возможно сделать заслонку, позволяющую выход дыма во время ветров совершенно без препятствий.

При наличии открывающейся крышки также без затруднений производится чистка каналов. Причины для их засорения могут быть разными:

1. В период сильных ветров вовнутрь дымохода попадает ветер, «давящий» на выходящие из него газы. Следовательно, тяга очень падает, а на стенах выводного канала скапливается большое количество дыма.
2. Изначально неверно рассчитан диаметр трубы.
3. Высота трубы слишком мала, а размещение ее – совершенно в неправильном месте.

Материалы для дефлекторов

Чтобы сделать дымник, используются различные материалы. Самые распространенные среди них, это: медь, а также сталь (оцинкованная или же нержавеющая).

Они достаточно устойчиво ведут себя по отношению к воде. А ведь для сооружения козырьков для дымоходов предъявлены очень строгие требования относительно устойчивости к коррозионным явлениям. Если использовать иные материалы, спустя некоторое время козырек станет совершенно непригодным.

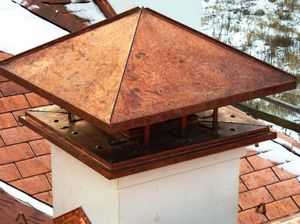

Тем не менее наиболее прочный материал – это медь. Дефлектор из этого материала выглядит красиво и эстетично, а также обладает самыми высокими показателями устойчивости к воздействию воды.

Принцип флюгарки

Основные принципы конструкций основываются на следующих действиях:

1. Потоки воздуха во время огибания стенок у верхнего из цилиндров ударяются и, скользя по ним, «заворачивают» вверх и высасывают газы, которые выходят из дымохода.
2. После того как дымник установлен, в дымоходе более усиленно движется воздух, вследствие чего тяга и вентиляция усиливаются.
3. Если ветер косой/вертикальный, благодаря козырьку тяга увеличивается. Воздух способен проникнуть через отверстия в верхнем цилиндре, высасывая дым из дымохода.
4. Направление ветра вниз способствует замедлению выхода дыма, поскольку под самым верхом дефлектора появляются завихрения.

Подготовка к установке козырька

Прежде чем сделать монтажные работы дефлектора, необходимо составить чертеж по его установке на бумажном листе. Важно обустроить и капельник (напоминает форму юбки). Благодаря ему вода не будет стекать по профильной стороне трубы. Соответственно, флюгарка защитит дымоход со всех сторон.

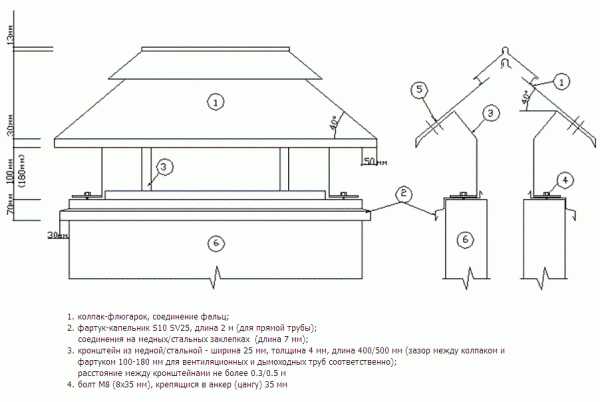

Чертеж козырька на трубу

Необходимо предварительно позаботиться о том, чтобы козырек надежно вел себя по отношению к различным атмосферным явлениям, потому что расположение его достаточно труднодоступно.

Наиболее прочный дымник – произведенный из меди, оцинкованной/нержавеющей стали. Также можно сделать его из профильной трубы и иных, более доступных, но менее практичных и надежных материалов.

При верном подборе материала и надежно организованной конструкции, прослужит она очень много лет. Производители для сохранности козырьков от перегрева поверхности, выполненной из полимера, устанавливают специальные теплоотражатели, а также защитную сетку.

Важно, чтобы размер дефлектора в точности был таким же, как и размер дымохода.

Монтаж дефлектора

Сделать козырек можно собственными руками. Существует два варианта.

Упрощенный вариант – производство сводчатого дефлектора. Необходимо подготовить всего пять элементов: 1 металлический лист (меди, оцинкованной/нержавеющей стали) прямоугольной формы и 4 стойки. Далее последовательность такая:

1. Из листа необходимо вырезать форму отверстия под дымоход, чтобы она полностью закрывала его.
2. При помощи стального уголка создаются четыре стойки, на каждом конце необходимо просверлить отверстия, чтобы их закрепить.
3. Предварительно загнутые стойки крепятся посредством заклепок на углах полученного листа прямоугольной формы.
4. Лист сгибается в форме дуги. Козырек вставляется в дымовой канал. Концы каждой стойки плотно прилегают к стенкам трубы.
5. В кладке сверлятся отверстия, и фиксируется устройство (при помощи гвоздей).

Необходимо установить козырек на трубу из асбоцемента, диаметр которой двенадцать сантиметров:

1. Болтами и гайками маркировки «М6» необходимо прикрепить стойки у нижнего цилиндра.
2. Верхний цилиндр (в нижней части он расширенный) прикрепится к нижнему, используя для крепления хомут.
3. Обратный конус необходимо собрать на фальцах.
4. Козырек, имеющий конусообразную форму, необходимо установить и зафиксировать заклепками.

Независимо из какого материала сделан козырек, из меди или профильной трубы, тяга улучшается. Соответственно, обеспечена и безопасность жильцов дома, и надежная работа всей системы отопления.

Автор: С. Розанова

rozarii.ru

Защитный колпак на трубу дымохода своими руками: чертежи, изготовление, фото

Казалось бы, такая простая вещь, как колпак на трубу дымохода вызывает множество вопросов: каким он должен быть, как сделать козырек своими руками и вообще, нужно ли его устанавливать? Обсуждение и споры по данной теме занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Давайте попытаемся решить эти задачи самостоятельно, начиная с последней.

Зонт дымовой трубы – за и против

В пользу установки разнообразных колпаков (флюгарок) на оголовки дымоходов говорят следующие аргументы:

• зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
• дымник служит защитой от попадания мусора и влаги в виде осадков;
• если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы;
• изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;
• флюгарка с декоративными элементами дополняет архитектурный стиль здания.

Вариант флюгарки с сеткой от птиц

Примечание. Составляя перечень, мы не принимали во внимание недостоверную рекламную информацию. Утверждения о том, что различные насадки увеличивают тягу в газоходах и повышают КПД котлов, являются чистейшей выдумкой.

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения, то есть, препятствует их свободному выходу, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. В дизельных и газовых котлах с высоким КПД отходящие газы с температурой до 120 °С охлаждаются, поднимаясь по трубе, а потом соприкасаются с металлом колпака.

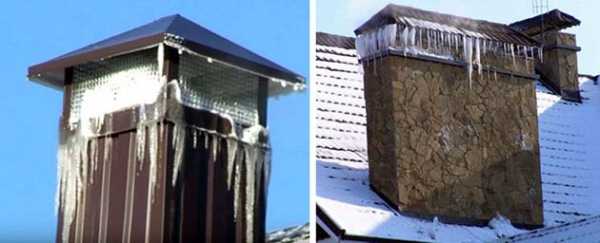

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

1. В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
2. Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
3. Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.

Нужно ли ставить колпак — рекомендации

Касательно установки зонтов на дымовые трубы нормативные документы разных стран выдвигают различные требования. Например, в европейских государствах допускается монтировать насадки только на вентиляционные каналы, а на дымоходы строго запрещается. В Украине нельзя ставить колпаки на трубы, подключенные к газовым котлам. В Российской Федерации и Беларуси прямого запрета нет, но формулировка СНиП весьма расплывчатая:

«Дефлекторы, зонты и прочие насадки на дымоходах не должны препятствовать свободному выходу продуктов горения».

В этом дымнике выбросы проходят по сквозной трубе и не встречают препятствий

Мы предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уж потом думать о красоте. Перед тем как сделать и водрузить колпак на дымоход, учтите следующие рекомендации:

1. Круглые стальные трубы, отводящие дым от высокоэффективных котлов с КПД более 85%, закрывать традиционным грибком нельзя. Воспользуйтесь конусной насадкой в виде открытого сопла, которая не обледенеет при любом морозе.
2. Кирпичный дымоход без вставок, присоединенный к теплогенератору с высоким КПД, можно защитить насадкой в виде крышки с проходящим насквозь патрубком, как это сделано на фото.
3. На вертикальные каналы от печей и ТТ-котлов устанавливать зонты допускается. Чтобы железный козырек долго выполнял защитную функцию на печной трубе, предусмотрите внутри пластину из нержавеющей стали.
4. На дымоотводные блоки, сложенные из кирпича и снабженные боковыми продухами, очень желательно монтировать двускатные либо вальмовые колпаки. Цель – закрыть от осадков и ветра верхнюю часть кладки, не касаясь газоходных отверстий по бокам.

Здесь заметно, что колпак не мешает выходить дыму через боковые продухи, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной

Чтобы защитить кирпичный блок, где вытяжные и дымоходные трубы открыты сверху, закажите или смастерите короб с несколькими сквозными патрубками, вставляемыми в эти каналы. Сверху на выводы вентиляции ставьте обычные грибки, а на газовые – конусные сопла, как изображено на фото.

Вытяжные и газоходные каналы оснащаются разными насадками

Как изготовить козырек

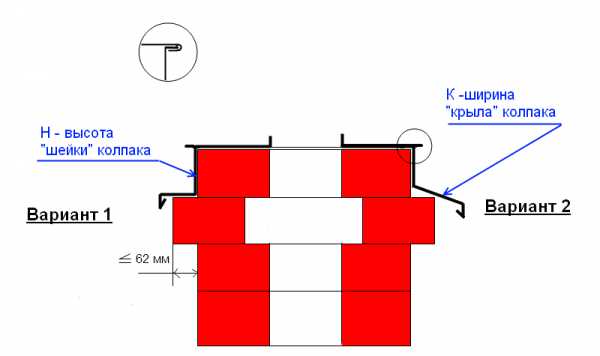

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

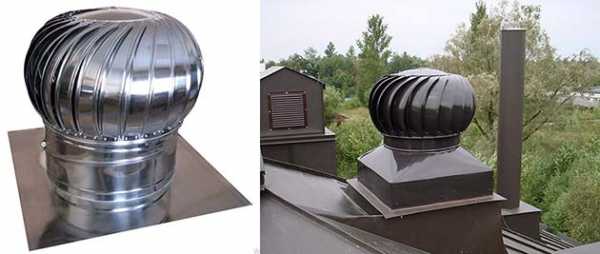

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый зонтик

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга (слева) и соединение краев грибка (справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатная флюгарка

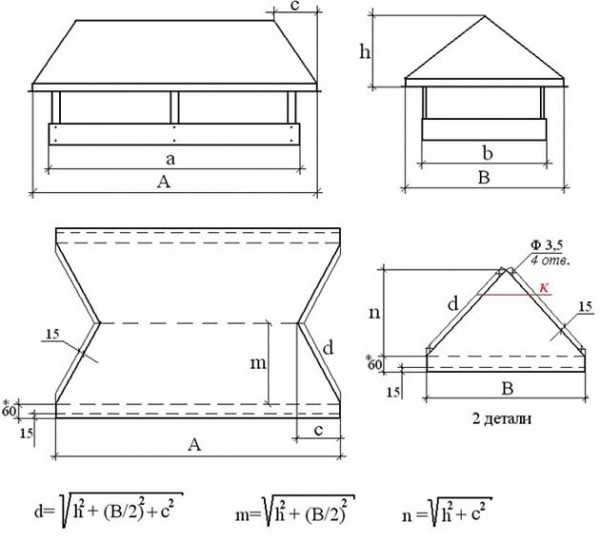

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам

Процесс сборки колпака своими руками довольно прост – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Заключение

Как вы наверняка успели заметить, для изготовления круглого и прямоугольного колпака на дымоход не нужно быть мастером жестяницких работ. Достаточно иметь желание, запастись терпением и временем, чтобы сэкономить деньги на покупке этой нехитрой детали. Для тех, кому традиционные конструкции грибков не слишком интересны, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера – «подхалима».

otivent.com

размеры, фото, видео, установка, как сделать своими руками?

Колпак на дымовую трубу еще называют флюгарка или дымник. Он необходим для усиление тяги, чтобы в трубу не попадала грязь. Флюгарка это новшество, но и это дань старине. Сейчас все коттеджи оборудованы колпаками.

Монтаж козырька на дымоход

1. Нужно нарисовать план сборки и установки козырька.
2. Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
3. Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

• Оцинкованное железо.
• Железо из нержавейки.
• Сплавы меди.
• Медь.
• Стальные листы.
• Титан.
• Сплавы из титана.
• Хромированное железо.
• Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

• Ножницы, чтобы резать металл.
• Деревянный молоток.
• Металлические прутки.
• Для того чтобы крепить козырек. Уголки.
• Молоток специальный.

Чтобы сделать правильные расчеты, необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Козырек для дымохода своими руками

Первый пример крепления козырька

1. Необходимо взять 4 металлических прутка, из них получатся стойки.
2. Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибание листа. Он должен быть больше отверстия, чем в дымоходе.
3. Прутки надо нагреть и расплющить и сделать дырки для крепления.
4. Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
5. Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
6. На последнем этапе козырек необходимо закрепить на дымовой трубе саморезами.

Второй пример крепления

1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
4. Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Предназначение колпака на трубу

1. Колпак называют разными выражениями: флюгарка или Дымник.
2. Колпак нужен, чтобы тяга была лучше.
3. А также, он не дает попадать снегу в дымоходную трубу, а также дождю, когда идет косой дождь.
4. При установке сетки во флюгарку, в дымоход не будет попадать грязь и птицы, которые любят, гнездиться в дымоходе.
5. Если флюгарку выполняет профессионал, то предотвращение шума и вибрации.

Функции, которые выполняет флюгарка

1. Тяга увеличивается в три раза.
2. На 30% происходит увеличение КПД для трубы дымохода.
3. Не дает попадать дождю и снегу.
4. Вид крыши становится презентабельнее.
5. Кладка кирпича становится во много раз лучше и крепче.
6. Придает эстетичности трубы для дымохода.
7. Удерживает тепло в доме и создает горение яркого пламени.
8. Каждая флюгарка это искусство.
9. С помощью флюгарки, в доме будет уют и тепло, которое производит камин или печь.
10. Когда зима, осадки и талый снег не стекают в трубу, и не дает эффекта разрушения.
11. Дымник не даст верхнему ряду кирпичей разрушаться

Какие колпаки бывают?

• Плоские колпаки.
• Полукруглые колпаки.
• Четырех скатные колпаки.
• Колпак с флюгером.
• Колпаки, которые открываются.
• Для четырех скатной крыши.

Как устроен колпак для трубы дымохода?

• Крышка.
• Сетка.
• Стек воды или по- другому названию капельник.
• Угол наклона крыши, должен составлять 45 — 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
• Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
• Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
• Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

1. Не дает стекать воде.
2. Не дает образовываться льду, что способствует долговечности кладки и всей конструкции в целом.
3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
4. Струя воздуха подхватывает дым и поднимает выше.
5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
6. Если дымоход делают профессионалы, то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

То, что может быть на флюгарке

• Сетка.
• Юбка.
• Искрогаситель.

Размер флюгарки в зависимости от диаметра дымовой трубы

Высота трубы (мм)	Ширина трубы (мм)	Диаметр (мм)
145	245	120
170	285	145
250	430	210
500	840	420
658	1100	520



Классификация козырьков по форме

• В виде шатра.
• Четырехскатный козырек.
• Двухскатный козырек.
• В виде ровного листа.
• В виде шпиля.
• Сводчатый козырек.
• В виде четырех щипцов.
• Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
• Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
• При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька. Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно.

1. Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
3. На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
4. Железо из нержавейки.
5. Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.



 Почему трубы задымляются?

1. Неправильно выбран диаметр трубы.
2. Неправильная длина трубы, а также высота.
3. Если ветер усиливается, холодный воздух попадает в дымовую трубу. Тяга становится меньше так, как на дым воздействует давление ветра, дым перестает уходить из дымовой трубы и, в конечном результате, дым остается в дымовой трубе.
4. Дымовая труба засорена сажей. Нельзя при чистке дымовой трубы использовать никакую химию, чтобы почистить дымовую трубу, необходимо пригласить специалиста.
5. Возможно, из кладки упал кирпич. При поднятие сильных ветров случаются случаи, когда кирпичи падают из кладки. Необходимо убрать кирпич и заделать отверстие глиной.
6. Кладка начинает трескаться и холодный воздух попадает в щели, тяга уменьшается, и камин будет дымить. Все трещины необходимо заделать раствором с глиной.
7. Выделение конденсата, в результате чего печь становится сырой. Причина: при понижение температуры газов, которые выделяются при горение топлива. Из-за сажи, которая накапливается на стенках трубы, она уменьшает теплоизоляцию.
8. Если неправильно был построен дымоход.
9. Если стены печной трубы неровные и малое сечение дымоходной трубы.
10. Если дымоход установлен ниже крыши.
11. При установке дымохода вблизи высоких деревьев и домов.
12. Если дымоход пропускает воздух через кирпичную кладку.
13. Если помещение плохо вентилируется.
14. Дождь, снег.
15. Когда на улице теплее, чем в здание.
16. Когда первый раз разжигаете при замерзшем дымовой трубы.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

1. Профилактиктический ремонт
2. Капитальный ремонт.
3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

• Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
• Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
• Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
• Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
• Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
• Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
• Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
• При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
• Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
• Если появляются трещины, то нужно замазать раствором глины.
• После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

• Плохая тяга и накопленная сажа в дымоходной трубе.
• В конструкции происходит разрушение материала.
• Происходит разрушение у каналов стенки.
• Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

krovlya777.ru

Козырек на трубу дымохода: фото, инструкция

Содержание статьи:

Возможно, многие не знают, но дымоход в системе печи и камина является одной из наиболее важнейших частей. Не менее важной частью является и «колпак» на трубе, благодаря которому обеспечивается правильный и стабильный вывод продуктов сгорания топлива. Наличие козырька над трубой дымохода является еще и архитектурным приемом, используемым для того, чтобы подчеркнуть определенный стиль здания. Фото козырька, который можно сделать своими руками, показано на (изобр. 1.)

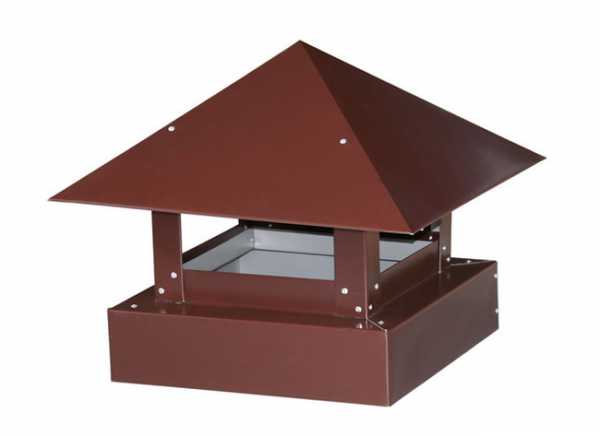

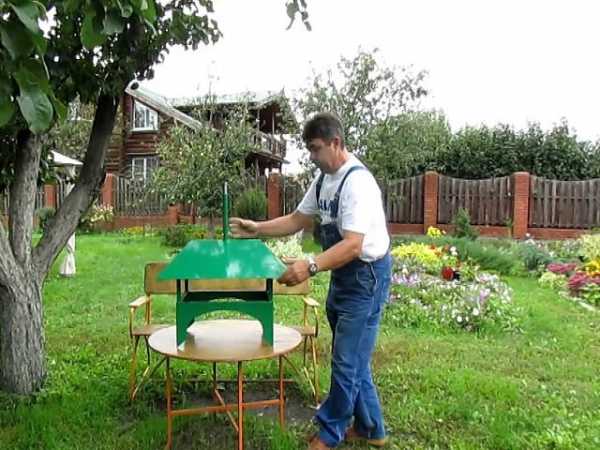

На фото — козырек выполнен своими руками (изобр. 1.)

На сегодняшний день козырек на печную трубу можно купить уже в готовом виде, останется лишь установить его на трубу дымохода. В том случае, если вы не сможете найти подходящий вариант для вашего дома, козырек можно соорудить своими руками. В этом случае можно самостоятельно выбрать материалы и дизайн для козырька.

В настоящее время стало очень модно устанавливать в домах отопительные камины с дымоходом. Вместе с этими атрибутами красивой жизни вернулась мода и на эксклюзивные козырьки (изобр. 2).

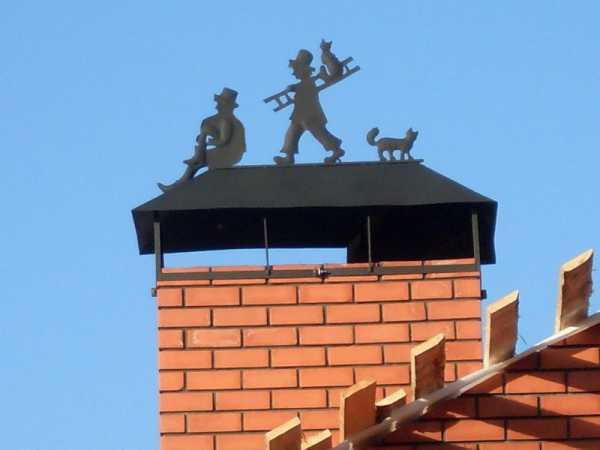

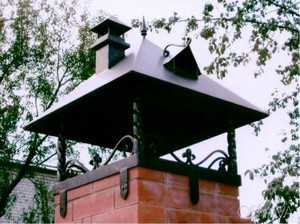

На фото — эксклюзивный козырек (изобр. 2).

При наличии последовательной инструкции их можно изготовить самостоятельно. Сборка своими руками позволит создать не только уникальный дизайн козырька, но и идеально подобрать подходящие размеры. Такой козырек над трубой своими руками будет свидетельствовать об утонченном вкусе хозяина дома (изобр. 3).

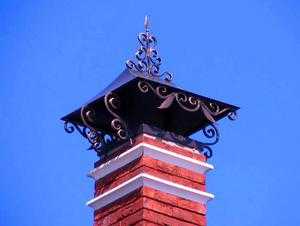

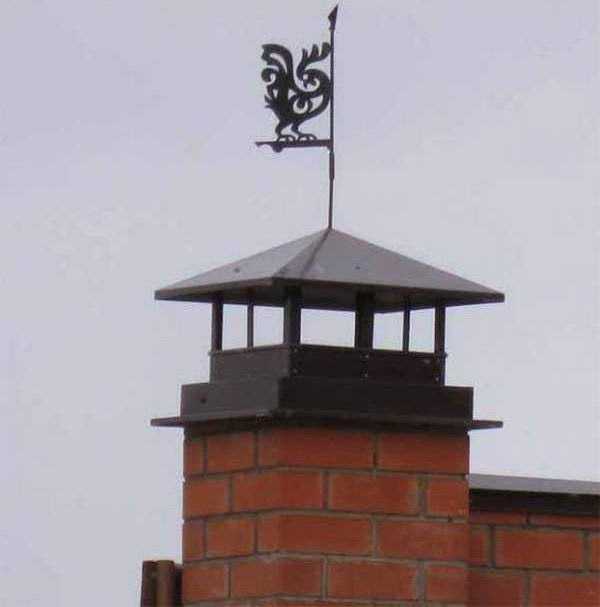

На фото — оригинальный козырек сделан своими руками (изобр. 3).

Предназначение и устройство

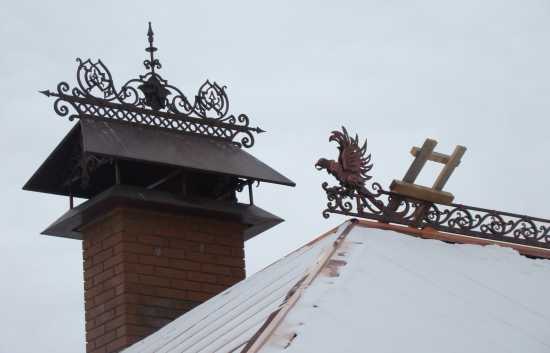

На фото — козырек интересного дизайна

Многие могут подумать, что такое устройство необходимо только для красоты, однако это не так. Его предназначение в основном заключается в следующем: козырек помогает усиливать тягу дыма из дымохода при помощи отклонения воздуха. Кроме того, грамотно выполненный козырек позволяет защитить дымоход от дождя и снега (в особенности в зимнее время года). При оснащении дымохода сеткой предотвращается попадание мусора внутрь дымохода, но сейчас не об этом.

Козырек дымохода выполняет следующие основные функции:

• Предохранение от попадания воды и снега
• Улучшение тяги дыма
• Благоустройство внешнего вида
• Улучшение показателя КПД примерно на 20%
• Укрепление кирпичной кладки трубы.

Помимо этого, одними из наиболее важных качеств такого устройства является предотвращение турбулентности и завихрений воздуха в дымоходе. Воздушные потоки являются причиной появления шумов и вибрации в дымоходе. Таким образом, получается, что козырек — это очень важная составляющая любого дымохода, к обустройству которого нужно подходить с особой ответственностью.

Устройство колпака довольно просто: он состоит из крышки и отвода для воды. Крышка колпака является защитой от прямого попадания воды, грязи и мусора. Отвод нужен, как можно догадаться по названию, для освобождения колпака от воды. Изготовление такого устройства для козырька не составит большого труда, однако нужно учитывать некоторые нюансы при его сооружении.

Особое внимание нужно уделять капельнику (отвод воды от дымохода). Если вода будет застаиваться, то в зимнее время года это приведет к обледенению и разрушению кладки кирпича дымохода. Кроме того, материалы, из которых будет изготавливаться труба с колпаком, должны соответствовать определенным требованиям.

В данном видео показано, как своими руками изготовить простой колпак для дымохода:

Материалы для изготовления

Для того чтобы изготовить колпак для дымохода, применяются различные материалы. Наиболее распространенными на сегодняшний день являются:

• Медь
• Нержавеющая сталь
• Оцинкованная сталь.

Нетрудно заметить, что все материалы хорошо устойчивы к воздействию воды. Объясняется это тем, что к колпаку предъявляются весьма строгие требования по устойчивости к коррозии. В случае использования других материалов козырек в скором времени придет в негодность. Наиболее предпочтительным материалом для данной работы является медь, так как, помимо красивого, эстетически правильного вида, она обладает самыми лучшими показателями по устойчивости к воде.

Кроме вышеперечисленных факторов, есть еще один, который объясняет, почему следует выбирать только качественные материалы — это труднодоступность козырька. Так как устанавливается он чаще всего на крыше в труднодоступном месте, будет весьма сложно демонтировать его в обычных условиях своими руками. Именно поэтому не рекомендуется экономить на материале для изготовления.

Дополнительные материалы и инструменты

Помимо материала, для изготовления понадобятся:

• Небольшой молоток
• Перчатки
• Резиновая киянка
• Зажимы специальные
• Гибы
• Металлический уголок
• Металлический брусок
• Ножницы по металлу/электролобзик
• Маркер
• Линейка.

Виды и принцип работы козырька

Существует несколько основных видов козырьков, выступающих в роли навеса для дымохода, которые различаются по виду дымника и форме крыши. Что касается разновидностей дымников, то они делятся следующие виды:

• Стандартный козырек — чаще всего выполняется в виде домика со скатной крышей
• Козырек с флюгером
• Дымник с полукруглым навершием
• С открывающейся крышкой
• Козырек с щипцовой крышей.

Особого внимания заслуживает козырек с флюгером, в который помещается специальная заслонка. Она позволяет выходить продуктам сгорания из дымохода даже в самую безветренную погоду.

Помимо этого, очень практичными устройствами являются дымники с открытой крышкой. Они позволяют очищать при необходимости дымоходные проходы.

По форме крыши дымников различают следующие виды козырьков (все их можно выполнить своими руками):

• Сводчатые
• Четырехщипцовые
• Шатровые
• Плоские
• Четырехскатные
• Шпилеобразные
• Двускатные.

Виды колпаков на дымоход отличаются прежде всего материалом изготовления и своей конструкцией. От степени качества козырька будет зависеть уровень тяги и защиты от внешних воздействий.

Подробно о том, как сделать козырек на дымоход говорится в видео:

Принцип работы

Жильцам частного сектора или владельцам приусадебных участков будет полезно знать, почему нужно устанавливать козырек над трубой дымохода, и каков принцип его работы:

1. Струи воздуха, которые скользят по поверхности цилиндра, заворачиваются вверх потоком, захватывая при этом дым из трубы.
2. После установки колпака тяга внутри трубы начинает усиливаться и становится более интенсивной, вследствие чего движение воздуха становится более быстрым.
3. Ветер, проходя через колпак, попадает в трубу, тем самым создавая дополнительный поток воздуха. Чаще всего воздух в таком случае начинает двигаться вертикально, создавая наиболее благоприятную среду для вытяжки дыма. Когда дует низкий ветер, под крышкой колпака начинают образовываться небольшие вихри воздуха, которые концентрируют направленный поток воздуха из трубы. Это позволяет не допускать беспорядочного движения воздуха по дымоходу и тем самым значительно снизить шум и вибрацию внутри него.

Работы по монтажу: инструкция

Как упоминалось немного выше, существует большое количество дымников, которые можно собрать своими руками. Чаще всего на дома устанавливают следующие виды: сводчатый и шатровый, о сборке и установке которых пойдет речь далее.

Сводчатый дымник. Для изготовления сводчатого дымника своими руками потребуется прямоугольный лист металла и четыре стойки. Собрать такой дымник может даже самый неопытный человек:

1. Выбрать нужный прямоугольный лист железа, при сгибании которого получится дымник, полностью перекрывающий отверстие дымохода.
2. Для украшения такого устройства нужно будет сделать надрезы (одинаковые отверстия) на двух противоположных концах прямоугольника. После чего слегка согнуть, чтобы получились трапециевидные элементы.
3. Заранее изготовить 4 стойки из стальных уголков, а также несколько слоев кровельной стали. Их нужно изогнуть. После чего просверлить в нужных местах отверстия.
4. Стойки крепятся при помощи заклепок на углах прямоугольника.
5. Далее металлический лист нужно выгнуть дугой и вставить уже готовый дымник в отверстие. Концы стоек при этом должны плотно прилегать к внутренним стенкам.
6. В кирпичной кладке нужно будет просверлить отверстия и закрепить дымник штырями.
7. При помощи плоскогубцев отогнуть нарезанные элементы в разные углы перпендикулярно друг к другу.

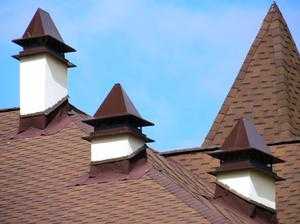

Шатровый дымник. Представляет собой пирамиду, каждая сторона которой состоит из одинаковых равнобедренных треугольников. Схема его изготовления не сильно отличается от предыдущей:

1. Сделать чертеж с зарисованной в масштабе 1:1 заготовкой.
2. Переложить заготовку на лист металла и очертить.
3. Вырезать шаблон ножницами по металлу.
4. Кромки листа согнуть и проковать. Для укрепления конструкции можно в кромку закатать проволоку.
5. Края развертки соединить фальцем. Он должен находиться в одной плоскости с одной из граней дымника.
6. После этого можно приступить к креплению металлических стоек, к каждому из скатов крыши козырька.

Остается лишь закрепить при помощи штырей козырек на трубу своими руками. Вот и все, все работы завершены. Можно начинать эксплуатацию.

vashibesedki.ru

Как сделать колпак на трубу дымохода своими руками: чертежи и виды приспособлений

Колпак на трубу дымохода надолго сохраняет свою долговечность и надежность, его можно изготовить своими руками или приобрести в готовом виде. Выбирая первый вариант, надо определить, какое изделие необходимо получить. Это может быть сложная конструкция с креативным дизайном и множеством дополнительных функций либо простая модель.

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

• защищает дымоход от внешней факторов: дождя, снега и ветра;
• выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий.

Колпак надо выбирать в соответствии с:

• типом канала;
• диаметром отверстия.

Основываясь на этих показателях, подбирают:

• выполненный из хрома и никеля колпак, если дом отапливается газом;
• съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Архитектурная форма

Что касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

• он способен частично закрывать устья от задувания ветра, благодаря чему опрокидывание тяги исключается;
• дымник не даёт попадать внутри мелкому мусору;
• сетчатая конструкция обеспечивает защиту от гнездования птиц;
• такое изделие продлевает срок службы оголовка кирпичной трубы, которая может разрушаться под воздействием атмосферных осадков;
• флюгарка такого типа обладает хорошими декоративными качествами, а потому способна дополнять архитектурный облик здания.

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции. Важно учитывать следующие рекомендации:

1. Стальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
2. Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
3. На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

• диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
• углы наклона скатов должны варьироваться от 30 до 45 градусов;
• от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

• вращающийся флюгер;
• дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка, выполняют работу в следующем порядке:

1. Завинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.
2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
3. Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Двускатная модель

Чтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям. Полученные детали необходимо соединить заклепками. Функцию жестких стоек выполняют готовые уголки из крашеного металла, толщина которых варьируется от 0,5 до 0,7 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

1. Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
2. Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика. Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
3. Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
4. Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

С искрогасителем

Иногда стандартный колпак оснащают сеткой с искроуловителем. Она выступает в качестве бонуса к основным функциям объекта. Благодаря такому компоненту птицы не могут попадать внутрь дымохода. При этом создается барьер для разносимого ветром мусора. Но сетка должна иметь довольно крупные отверстия, чтобы дым беспрепятственно выходил из трубы. Особенно красиво выглядят колпаки с искрогасителем, изготовленные из меди.

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

• высота=1,6−1,7 x диаметр;
• ширина диффузора=1,2−1,3 x диаметр;
• ширина колпака=1,7−1,9 x диаметр.

После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

planken.guru

Колпак на дымоход своими руками – конструкция и чертежи

Через дымоход на улицу выходит смесь газов с продуктами сгорания топлива из каминов, печей и отопительных котлов. Рассматривая частные дома, можно заметить, что оголовок трубы венчает специальный козырек или зонтик. С первого взгляда на эти приспособления, украшенные фигурной ковкой, затейливыми узорами и фигурками, складывается впечатление, что они всего лишь элемент декора. На самом деле колпак на дымоход является важным элементом системы дымоудаления, правильность конструкции и монтажа которого отражается на эффективности ее работы. Эта статья расскажет о принципах работы, видах и способах самостоятельного изготовления дефлекторов своими руками.

Содержание статьи

Конструкция

Колпак на дымоход – устройство, напоминающее по виду зонт или козырек, устанавливаемое на оголовок трубы с целью защиты от попадания влаги. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Конструкция колпаков всех видов состоит из следующих элементов:

Конструкция колпака для дымохода

1. Защитный зонтик. Навершие колпака в виде конуса, пирамиды, полукруга или других, более сложные форм. Зонт защищает трубу от попадания в нее атмосферных осадков, мусора, проникновения в дымоход птиц.
2. Фартук-капельник. Этот элемент колпака защищает оголовок трубы от капель, отскакивающих от зонтика. Он помогает увеличить срок службы дымохода, предотвращает появление коррозии, грибка. Фартук применяют в случае, когда устанавливают колпак на трубу прямоугольной или квадратной формы.

   Виды фартука-капельника

3. Кронштейны. Пластины из листового металла, которые используют, чтобы соединить козырек с фартуком. Количество кронштейнов зависит от размера дымохода и веса зонтика. Крепеж выполняют при помощи сварки.

Важно! Для дымохода можно сделать колпак своими руками из листового металла, однако, более сложные модели проще купить или заказать. Наиболее удобный в обслуживании и эксплуатации вид – защитный зонтик с открывающейся крышкой. Благодаря подвижности этого элемента, защитный козырек не снимают во время прочистки или осмотра дымохода.

Чтобы сделать долговечный колпак для трубы дымохода используют листовой металл, не подверженный коррозии. Распространено изготовление своими руками из оцинкованной стали, меди или алюминия. Зонт на оголовок из меди имеет благородный оттенок, он выглядит респектабельно, однако часто становится «жертвой» сборщиков цветного металла.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

• Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
• Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
• Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
• Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
• Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Разновидности колпаков для дымохода

Разные виды колпаков на трубу

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:

Оптимизация тяги с помощью дефлектора

1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Важно! Хотя защитный зонт дымохода считают элементом декора, в первую очередь это функциональный элемент дымоудаления. Правильно подобранный дефлектор не должен создавать шум или вибрацию внутри дымоходного канала.

Изготовление своими руками

Чтобы сделать козырек для дымохода своими руками, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс выполняют в следующем порядке:

• Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого удобнее пользоваться металлической линейкой или мерной лентой. Измерения производятся точно, без спешки.
• Следующий этап – создание выкройки на картоне. Учтите, что зонт должен надеваться на дымоход легко, без усилия, поэтому к размерам трубы прибавляют зазор 4-5 мм.

  Чертеж будущей флюгарки

• После окончательного утверждения, чертеж переносится на лист металла с помощью маркера. Используя ножницы по металлу, вырезают заготовку зонтика.
• Заготовку размещают на удобной поверхности разметкой вверх и листогиба сгибают линии, отмеченные в чертеже пунктиром, до угла 90 градусов. Затем сгибают линии, отмеченные буквой «d». В месте соединения следует сделать 3 отверстия с шагом 15-20 см и зафиксировать козырек клепками.

  Развертка выкройки

• Выкройку фартука-капельника также переносят на лист металла и вырезают. Сгибы обрабатывают с помощью листогиба и соединяют детали клепками.

  Выкройка фартука-капельника

• Из металлических пластин делают кронштейны нужной длины и приваривают их к фартуку и зонтику. Места сварки обрабатывают грунтовкой по металлу.

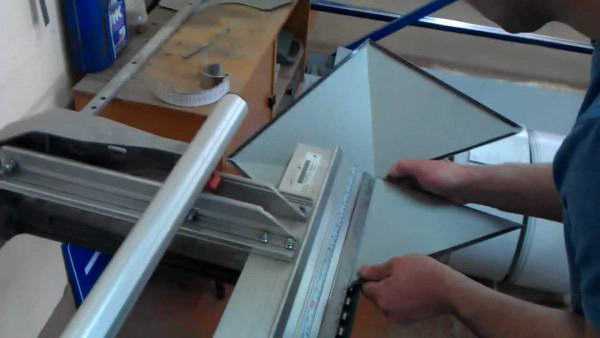

  Работа листогибом

• На колпак наносят антикоррозийное покрытие и 1-2 слоя краски. Для полного высыхания требуется 1-2 дня. Затем его надевают на оголовок трубы.

Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы. Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

Видео-инструкция

krovlyakrishi.ru

функции, материал для изготовления, ход работ и особенности конструкций

Широко распространенные в Западной Европе флюгеры постепенно начинают находить свое место и на дымоходных трубах крыш российских домов. Правда, они у нас не достигли такого масштаба популярности. Мало кто знает, что кроме своих декоративных функций и способности указывать направление ветра и скорость, эти приспособления имеют ряд других полезных для работы печей качеств. Вопрос, как сделать грибок на трубу своими руками, мы сейчас и рассмотрим.

Основная цель, которую преследуют хозяева, ставя козырьки для дымоходов — предотвратить обратную тягу в печи. Установив флюгер на дымоход, домовладельцы с его помощью уменьшают воздействие на дымоотвод паразитирующих потоков воздуха, которые, при больших ветрах и небольшом давлении в атмосфере, способны создавать появление обратной тяги. Это приспособление имеет ряд других названий. Флюгер называют насадкой, крышкой и флюгаркой, вытяжным зонтом и дымником. Дело, в сущности, не в названии этого приспособления, а в его положительных функциях.

Грамотно подобранный колпак очень выигрышно смотрится в сравнении с просто дымоходом

Положительные функции устройств

Безопасность использования дымоотводной системы предусматривает нахождение на дымоходах приспособления, предотвращающего попадание в них воздушных потоков, которые вызывают появление обратной тяги. Вдобавок козырек на трубу дымохода не позволяет осадкам атмосферы и всякому мусору попадать в систему. Важность использования таких устройств состоит и в том, что порой не представляется возможности установить систему отвода дымов выше ветровой зоны. Ко всему этому дефлектор на дымоход продлевает срок службы дымоотводной системы, не позволяя ей разрушаться.

В качестве совета: грибок на дымоход следует изготавливать из оцинкованного металла не тоньше 5 мм или металла, покрашенного порошком.

Материал для изготовления

Для изготовления зонтов, флюгарок, дымников на трубу в качестве материала используют исключительно металл. Иные материалы не выдерживают перепадов температуры и быстро приходят в негодность. Существуют свои нюансы и конструктивная специфика у каждого вида дымника. В изготовлении устройства предусмотрено применение следующих материалов:

• оцинковки;
• нержавеющей стали;
• кованого металла;
• металлического профиля;
• листов металла толщиной 4-5 мм.

Модификаций подобных устройств наличествует большое количество. Существуют флюгарки на трубу, отводящие от нее дождевые воды и предотвращающие попадание различной мелкой живности. А также подобные приспособления отводят скапливающуюся на трубе конденсацию по особым каналам.

Так как сделать козырек на дымоход своими руками и что для этого надо? При производстве козырька на дымоход своими руками руководствуются только общими советами профессионалов, так как формат и габариты устройства – дело сугубо личное. В первую очередь рассмотрим конструкционные особенности флюгера дефлектора, который мы изготовим своими руками дома.

На заметку: коэффициент полезного действия котлов на пеллетах при качественном сырье достигает девяноста процентов, поэтому во избежание риска советуют использование открытого сопла вместо дымника.

Конструкционные особенности

Всякий дымник имеет в своей конструкции следующие детали: шапку, основание и три-четыре опоры. Основание размещается на оголовке трубы дымохода и имеет форму квадрата или круга. Оно находится в зависимости от предназначения дымохода, и его размеры слегка превышают габариты самого дымоотвода. На изготовление основания обычно уходит одна металлическая полоса.

Когда система является многоканальной и имеющей вентиляцию, есть смысл соорудить основание сложным и состоящим из нескольких частей. Первая будет находиться внизу, стоять на кирпичах, закрыв их. После на эту конструкцию установим трубы диаметром, превышающим диаметр каналов. Их число должно совпадать с числом каналов для отвода дыма и вентиляции. На их верх монтируем опоры и шапки – если русло дымоотводное или осуществляем установку сопла (при выполнении каналом функций вентиляции и присутствии вентиляционных труб). Вентиляция является важным фактором для правильной работы отопительной системы.

Задачи опор – создание простора для движения дыма. Нередко около них размещается сетка, выполненная из металла. В результате труба печки становится защищенной от проникновения посторонних предметов.

Шапка может иметь любую форму, главное, чтобы она за счет своих размеров препятствовала попаданию осадков в дымоотводную систему.

Надо знать, что нормативными документами запрещена установка флюгеров, козырьков, дымников на дымоотводы, если отопление работает на газе. Не устанавливайте подобных устройств на газовые дымоотводы во избежание проблем.

Ход работ

Для изготовления козырька на трубу дымохода своими руками и его последующей установки, проводим измерение параметров, которые имеет оголовок трубы дымохода, чтобы создать основание. Перед тем как сделать козырек на дымоход, необходимо выполнить чертежи флюгера на дымоход своими руками. В отсутствии схемы изготовить флюгер для дымохода будет невозможно.

Выполнив эти работы, изготавливаем декоративную часть дымника. Сначала производим изготовление деталей из картона. Первой создаем шапку. Вырезаем ее соответственно размеров на чертеже. Если она имеет форму конуса, то ее картонный аналог должен выглядеть кругом без 1-го сектора, параметры которого должны совпадать с размерами на схеме.

На следующем этапе загибаем в разные стороны кромки сектора. Из картонки производим конусообразную заготовку. Гнутые кромки накладываем друг на друга. Если картонная шапка получилась – переносим ее на металл.

Для загиба кромок металлической детали предусмотрено использование деревянного молотка, называемого киянкой. В качестве подставки возьмем брус из дерева или металла. Итак, деталь стала конусообразной, кромки положены друг на друга, бьем киянкой по стыкам, пока они не закрепятся.

Теперь готовим основу. Процесс является достаточно простым. Длина вырезаемого металлического листа должна быть больше размеров, которые имеет оголовок, для того чтобы кромку можно было загнуть. Процесс загиба аналогичен предыдущему.

Дальше идет изготовление опор, на которые будет устанавливаться шапка. Они производятся из металлического листа. Опорная высота должна совпасть с шириной листа. По черте в двух сантиметрах от кромки сгибаем лист. Процесс повторяется. В итоге получится плоская металлическая полоса. Вырезаем ее и опора готова! Производим еще 3 такие заготовки.

Отступаем на 1 см от края опоры, просверливаем отверстия. Такие же отверстия проделываем и в шапке. Крепим эти две детали между собой методом клепки. Для нее существуют специальные приспособления и инструменты. То, что у нас получилось, крепим с основанием. Теперь дымник готов. Ставим его на оголовок дымовой трубы и продолжаем дальнейшую установку.

Важно знать! Сделанная флюгарка на дымоход своими руками может быть снабжена различными компонентами, такими как заслонки, двойные крыши, откидывающиеся дверцы. Увлечение дополнительными функциями может плохо сказаться на функциональности трубы. Вашей целью должны стать прочность, надежность и продуктивность зонтиков на трубу дымохода, произведенных своими руками в домашних условиях. Непродуманность конструкции флюгера, сделанного своими руками, может вызвать шум или вибрацию в трубе дымоотвода.

Теперь вы знаете, как сделать зонт или флюгарку своими руками в домашних условиях. Узнали вы и то, что нужно устанавливать на каналы, осуществляющие вентиляцию. Конечно, потребителям приобрести зонт на дымоход в магазине проще. Можно также заказать зонт на трубу или козырек для дымохода у специалистов, потому что ассортиментом подобной продукции рынок заполнен. Да и произвести зонт дымовой сложной конструкции самому дома не удастся. Но зная, как сделать козырек на трубу и как наладить производство флюгера дефлектора своими руками, соорудить простую конструкцию из оцинкованного металла для трубы вам будет под силу.

На прощание хочется пожелать счастья, мира и тепла вашему дому!

prohlados.ru
