Краны маевского какие бывают – принцип работы, виды, правильная установка
Как устроен кран Маевского, где устанавливается и в каких случаях
Кран Маевского был изобретен в СССР в 30 годы, с тех пор не претерпел принципиальных изменений и востребован во всех системах отопления и в другой гидравлике. Для этого ручного воздухоотводчика характерна предельная простота и дешевизна конструкции, и вместе с тем — выполнение чрезвычайно важной функции.
Интересно то, что название «кран Маевского» не является официальным, хотя встречается во всей описательной литературе и даже в некоторых СНиПах. Но в ГОСТах это устройство именуют игольчатым воздухоспускным клапаном…
Почему кран Маевского нужен в отоплении
В теплоносителе, внутри системы отопления всегда находится растворенный воздух, который постепенно из нее выходит. Активное формирование пузырьков воздуха происходит в местах замедления потока жидкости с уменьшением давления.
Пузырьки скапливаются в самых высоких местах системы, образуя воздушные пробки. Завоздушивание приостанавливает нормальную циркуляцию, делает отопление не работоспособным. Без выпуска воздуха не обойтись.
Кран Маевского был разработан как раз для этих целей. С появлением централизованного водяного отопления в 20-м веке первоначально радиаторы снабжались обычными краниками для спуска воздуха. Но население восприняло такое чудо, как бесплатный доступ к горячей воде и быстренько осушало котельные.
Чтобы затруднить беспредельный водоразбор теплоносителя и был разработан воздухоспускной игольчатый клапан – кран Маевского, который впоследствии оказался уместным и востребованным во всех системах отопления, как бы не прогрессировала техника.
Конструкция и принцип действия
В седле находится ввинчиваемый игольчатый клапан, а также боковой проход для выхода воздуха. Это основной узел крана Маевского. При сдвижении игольчатого клапана, когда его выкручивают отверткой или шестигранником (обычная конструкция управления этим механизмом), приоткрывается выход на боковой тоннель, и скопившийся воздух, под давлением выходит наружу а вслед за ним и струйка теплоносителя.
Удобно то, что направление выпуска струи в современных ручных воздушных отводчиках можно поворачивать по своему усмотрению. Можно подставить емкость для сбора чтобы не пролить и капли…
Какие краны Маевского выбрать
В продаже краны Маевского от разных производителей как близнецы-братья. Здесь просто нечего дополнять, поэтому остается просто выбирать по бренду – какому доверяете больше. Лишним оказывается даже колпачок, надетый на игольчатый клапан, чтобы его можно было легко вращать не прибегая к инструменту. Эта идея полезна только там, где к горячей струйке не могут добраться дети, в противном случае эти колпачки лучше поснимать.
В продаже можно обнаружить краны Маевского с разным наружным монтажным диаметром – либо 3/4 дюйма, либо 1/2. Выбор делается в соответствии с местом предназначения. Современные радиаторы комплектуются ручным воздухоотводчиком чаще на 1/2 дюйма.
В каких местах нужно устанавливать ручные воздухоотводчики
Кран Маевского ставится на верхний свободный (без подключающей трубы) угол каждого радиатора. Это любимое место для пузырьков газа, — именно здесь струя замедляется, и они стремятся собраться вместе и творить свои грязные делишки под покровом темноты радиаторного нутра – охлаждать часть радиатора. Поэтому обычная процедура – периодически поспускать воздух с каждой батареи с помощью ручного воздушника (крана Маевского).
Также случается, что в системе создаются какие-то возвышения труб, обычно П-образные обходы препятствий. Если там соберется воздух, то точно система не будет работать, поэтому в самой верхней точке нестандартного участка всегда ставится кран Маевского. Местом установки Это также могут быть верхние торцы стояков – обычное дело снабдить их воздухоотводчиком.
Как устанавливается
Может быть достаточным купить кран Маевского и вкрутить его на имеющемся резиновом колечке — уплотнении. Но уважающий себя сантехник, при установке по металлу, подмотает еще льняную паклю, смажет ее пастой (подсолнечным маслом) и затем умеренным усилием разводным ключем придаст консенсунс, и останется с уверенностью «что оно не потечет».
Где вместо крана Маевского ставить автоматический воздухоотводчик
В системе отопления всегда есть место, где выделяется основное количество газа. Это, как правило высшая точка труб – на подаче из котла. Автоматические котлы обычно комплектуются группой безопасности и автоматический воздухоотводчик находится у них внутри. Другие телпогенераторы снабжаются выносной гребенкой под манометр, предохранительный клапан и устройство для спуска воздуха на автомате. Здесь кран Маевского будет не удобен, так как накопление и выход газа происходят постоянно, нужна автоматизация. Тоже самое и в сборных узлах, на коллекторах.
Возникает закономерный вопрос – почему бы не поставить автоматические воздухоотводчики везде, чтобы не спускать вручную. Но на деле, такое оборудование не совсем надежное и дешевое, они могут давать протечку при засорении. Практика показывает, что целесообразней раз в год спустить воздух и затянуть винт вручную, чем надеяться на поплавковую систему, даже если нет ограничений в деньгах.
teplodom1.ru
Кран маевского автоматический принцип работы, технические характеристики
В отопительных системах, особенно в автономных, применяют так называемый кран маевского, принцип работы которого прост, а пользы от него много. Это устройство, в самом простом варианте состоящее только из нескольких составных частей, предназначено для стравливания воздуха с радиаторов и полотенцесушителей. Для начала следует разобраться, зачем необходимо стравливать этот самый воздух. Газы, главным образом воздух, растворены в воде, и вместе с ней попадают во все части отопительной системы. В автономном отоплении обязательно применяется расширительный бачок, который, кроме прочих функций, предназначен для того, чтобы эти газы из труб выводились. Проблема лишь в том, что полностью газ через расширительный бачок удаляться не желает, ухитряясь время от времени заполнять радиаторы и полотенцесушители и образовывать пробки в секциях. Пробки не пропускают теплоноситель, то есть горячую воду, отопление работает не на полную силу.В результате помещение не отапливается, как следует, деньги за отопление фактически выбрасываются на ветер.
Вот для решения этой проблемы и существует кран Маевского, автоматический или механический.
Кран Маевского – зачем он нужен
Начнем с того, что кран маевского гост называет немного по-другому. Официально это радиаторный игольчатый воздушный клапан, который мастера-сантехники еще именуют воздухоотводчиком. Устройство было изобретено еще в 30-х годах прошлого столетия, потом усовершенствовано неким Маевским, и, по сложившейся традиции носит его имя.
Собственно, почему именно механический или автоматический кран маевского, а не обыкновенный шаровый вентиль, которым тоже можно прекрасно стравить воздух?
Отличие в том, что в шаровом вентиле большое отверстие, а в кране маевского — маленькое.
Следовательно, возможностей залить помещение или соседей снизу горячей водой значительно меньше.

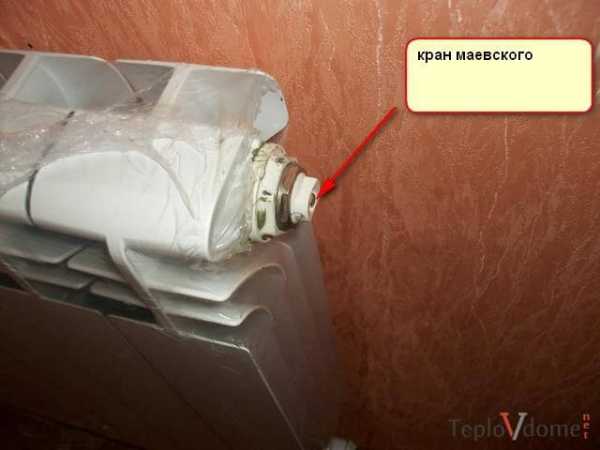

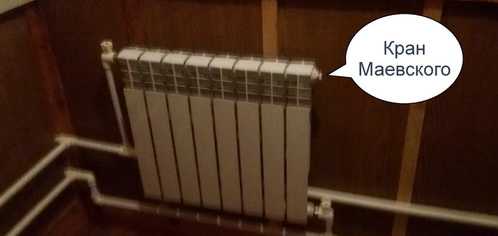

Расположение крана маевского на батарее отопления
Мастера указывают еще на одно полезное качество механического или автоматического крана маевского, особенно актуальное в советские времена. Тогда повальным увлечением было сливать воду из системы центрального отопления для бытовых нужд, что не приводило в восторг теплоснабженческие организации.
Ведь постоянно приходилось добавлять воду в систему, тратя ресурсы и время на ее нагревание, да и просто постоянно держать ситуацию под контролем.
А через кран маевского много воды не выпустишь, струйка слишком тонкая.
Это еще не все. Там, где скапливается воздух, обязательно присутствует и кислород, а это коррозия для металла радиатора.
Вот поэтому использование крана маевского, автоматического или механического, спасает отопительный прибор от образования ржавчины.
Как работает кран маевского
Независимо от того, как с точки зрения дизайна выглядит кран маевского, принцип работы его прост и во всех случаях одинаков. Запорный клапан игольчатого типа, или, чтоб понятнее, винт с конусообразным наконечником, в закрытом состоянии помещается в конусообразное же сливное отверстие, не пропуская воду. Если же открутить запорный винт, который может быть одной деталькой с запорным клапаном, отверстие открывается, и через него выходит воздух, после воздуха – вода.
Принцип работы крана маевского
Выходное отверстие крана маевского принцип работы тоже в некоторой мере определяет. Оно небольшого диаметра, не пропускает сильной струи воды, а размещаться может, в зависимости от конструкции, на тыльной части корпуса, на пластмассовом кожухе или в других местах.
Выше описан механический кран маевского, принципом работы особо не отличающийся от автоматического. С той лишь разницей, что автоматический кран работает самостоятельно и имеет дополнительные устройства, как то пластмассовый поплавок, запорный клапан, он же шток в нем с пружиной. Когда в месте установки крана скапливается воздух, поплавок опускается вниз, пружина поднимает шток и воздух выходит наружу. Пространство начинает постепенно заполняться водой, поднимая поплавок, который, в свою очередь, возвращает шток в запорное отверстие, перекрывая выход воды из радиатора.
Автоматический кран используется, главным образом в местах, к которым трудно получить доступ, например, в закрытых отопительных системах.
Также такое устройство имеет смысл устанавливать тогда, когда завоздушивание радиаторов происходит слишком часто.
Как работает кран маевского, ясно из описанного выше, можно еще добавить, что, согласно требованиям технических нормативов, его установка на радиаторы и полотенцесушители является обязательной.
Кран маевского — принцип работы
[ads-pc-1]Конструкция крана маевского
Как уже упоминалось выше, устройство крана маевского зависит от того, автоматический он или механический. Разница между этими устройствами только в том, что автоматический кран не требует вмешательства человека, то есть, имеет некоторые детали, обеспечивающие ему автономную работу. В свою очередь, в механическом кране присутствует возможность открывания игольчатого клапана с помощью слесарных инструментов, особого ключа или отвертки. Все остальное, в принципе, одинаковое.
Конструкция крана маевского

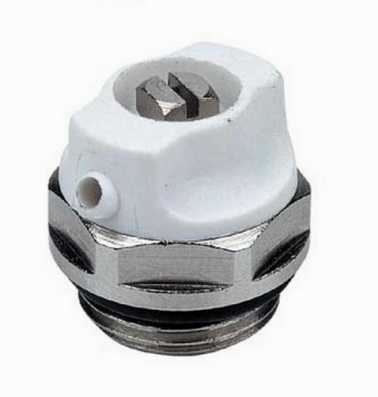

Общее в устройстве кранов маевского, как механического так и автоматического – это корпус, сделанный из латуни, кожух из пластмассы, и, собственно, игольчатый клапан с конусообразным наконечником. В механическом кране имеется шток, сделанный под четырехгранный ключ, и практически всегда – с прорезью под отвертку. Бывают модели, в которых для открывания клапана имеется специальная ручка. Кожух из пластмассы подвижен, им регулируется направление стравливания воздуха или потока воды. Резьбовое соединение, которым крепится кран к радиатору, уплотняется с помощью резинового кольца.
В качественных устройствах такого уплотнения достаточно, нет потребности применять паклю или что-то подобное.
Автоматические краны маевского, технические характеристики которых можно считать относительно простыми, содержат еще и поплавок, пружинку и некоторые другие детали, обеспечивающие самостоятельную работу устройства. В продвинутых автоматических кранах конструкция механизма закрывания/открывания клапана достаточно сложна, ее можно изучить по сопроводительной документации.
Кран маевского для чугунных радиаторов
Главным образом кран маевского для чугунных радиаторов и кран маевского для полотенцесушителя имеют два типоразмера – с диаметром ½ дюйма и с диаметром ¾ дюйма. Следует иметь в виду, что различные компании выпускают краны самых различных конструкций, описанная выше не то, чтобы упрощенная, она показывает принципиальное устройство механизма, характерное для его простых модификаций.

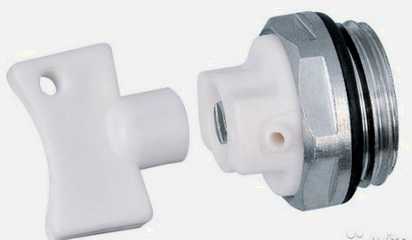

Может для общего понимания это и не принципиально, но, как ключ для крана маевского часто используется специальный ключ ICMA.
Особенности установки крана маевского
В том, как работают краны маевского различных видов, удалось более-менее разобраться, теперь следует рассмотреть основные принципы и особенности его монтажа на разнообразного вида радиаторы.
Необходимо заметить, что кран маевского на чугунную батарею старой конструкции устанавливать не рекомендуется, так как вода в ней обычно сильно загрязняется, воздухоотводчик, соответственно, тоже забивается этой грязью, и поэтому требует постоянной очистки, ремонта и частой замены.
Кроме того, воздухоотводчик необязательно устанавливать на батареи центрального отопления, так как теплоснабженческие компании применяют разнообразные химикаты, препятствующие образованию воздушных пробок. Такой прибор хорош для автономной системы отопления, при наличии в ней мест, откуда удалить воздух через расширительный бачок не получается.
Особенности крана маевского

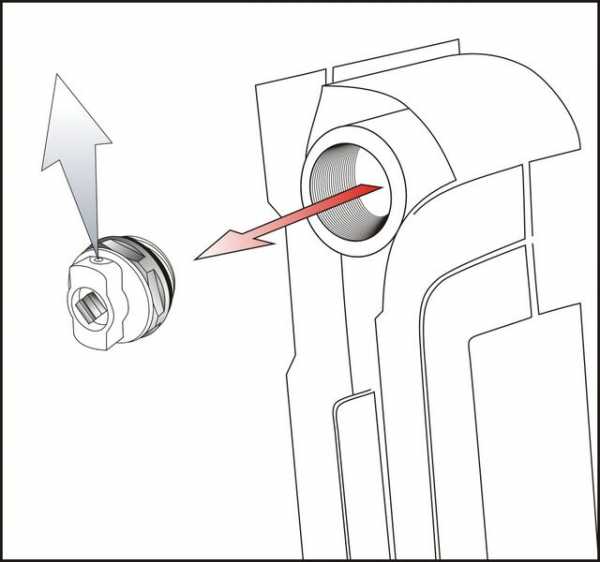

Обычно все радиаторы имеют специальные отверстия с резьбой, которые предназначены как для соединения их в линию, так и для других целей. Но кран маевского для чугунного радиатора, в котором такого отверстия нет, тоже можно установить. Для этого достаточно лишь нарезать соответствующего диаметра резьбу.
Чтобы разобраться, имея кран маевского, как установить его правильно, надо разобраться, как именно подается теплоноситель в радиатор. При двухтрубной системе горячая вода подается в радиатор сверху, а уходит снизу. В таком случае устройство устанавливается напротив входного потока теплоносителя. Надо лишь открутить заглушку и поставить на ее месте кран, позаботившись об отсутствии протечек.
Однотрубная система подачи теплоносителя – это вход снизу и выход снизу. Тут сложнее понять, как установить кран маевского. В зависимости от конструкции отопительного прибора, необходимо определить, где находится место наиболее вероятного скопления пузырьков воздуха и монтировать устройство там.

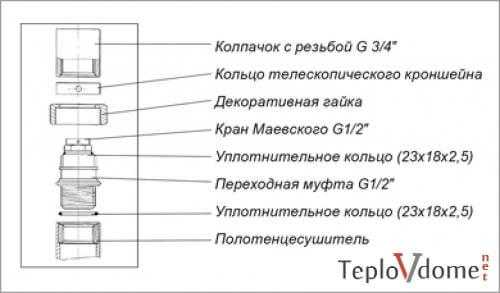

Кран маевского для полотенцесушителя
Технические характеристики крана маевского для полотенцесушителя такие же, как и для радиаторов, но некоторые особенности установки имеются. Если полотенцесушитель с нижним подключением – отверстие для установки крана там обязательно имеется. А вот для такого типа батареи с боковым подключением необходимы дополнительные детали. Это может быть обычный тройник, в верхнем отводе которого и устанавливается воздухоотводчик.

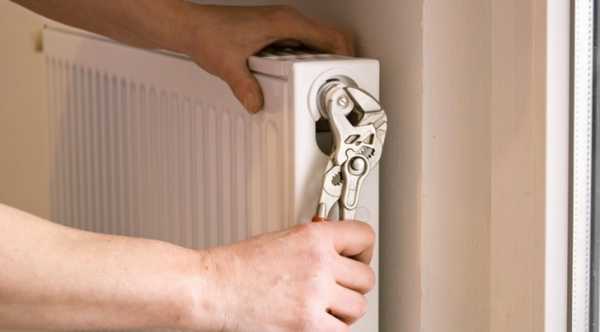

При наличии отверстий для подключения воздухоотводчика можно обойтись только трубным, или, как его еще иногда называют, газовым ключом. Он нужен для того, чтобы подтянуть резьбовое соединение. Если же придется нарезать резьбу самостоятельно, то необходимо приготовить метчик и сверло необходимых размеров, а также электродрель. Кроме того, перед воздухоотводчиком можно поставить специальный запирающий клапан. Он автоматически закрывает отверстие при снятии крана, уменьшит хлопоты по очистке или замене последнего.
Чтобы подобрать кран маевского, технические характеристики которого будут соответствовать потребностям, необходимо посоветоваться с квалифицированным консультантом, который в серьезном торговом заведении обязательно должен быть.
Использование крана маевского
Как правильно пользоваться краном маевского, казалось бы, понятно и без особых инструкций. Но есть особенности, на которые стоит обратить внимание. Иначе можно создать себе проблемы на ровном месте, иногда довольно серьезные.

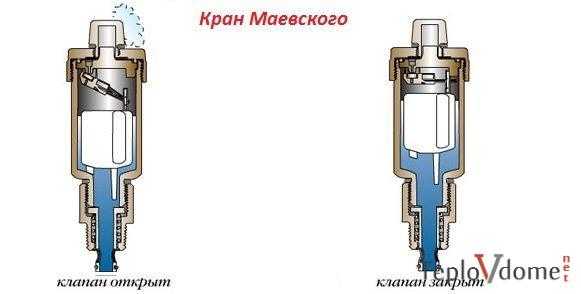

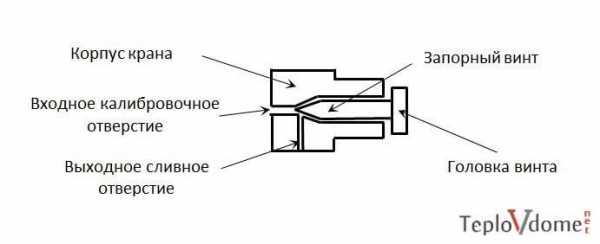

Схема крана маевского

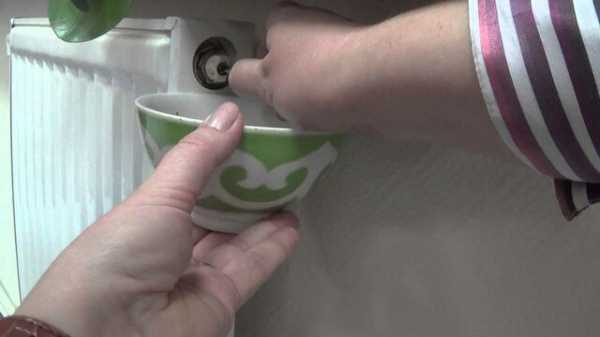

Перед тем, как пользоваться краном маевского, необходимо приготовить емкость для стекающей воды, а также тряпочку, которая пригодится, если теплоноситель прольется. Ну и, конечно, нужен упомянутый выше специальный ключ и/или отвертка. Все, что лежит под радиатором или в радиусе потенциального распространения воды, лучше убрать в сторону. Вода хотя идет и небольшой струей, но она может быть горячей и испортить ценное имущество.
Перед тем, как спустить воздух, кран маевского следует осмотреть на наличие протечек и или повреждений. Если что-то не в порядке, лучше отказаться от планируемой операции и вызвать мастера, занимающегося ремонтом отопительных систем.

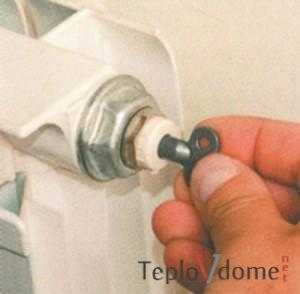

Клапан необходимо открыть отверткой или специальным ключом, но не сильно, на половину оборота, или чуть больше. Главное, чтобы клапан не вылетел наружу, потому, что установить его обратно может быть довольно проблематично. Воздух начнет выходить с шипением. За ним пойдет вода, сначала неравномерной струйкой, потом стабильной. Вот когда струйка стабилизируется – воздух выпущен и пора закрывать клапан. Тут тоже нужна известная осторожность, без применения излишних усилий. А то недолго сорвать резьбу и получить небольшой домашний гейзер на весь отопительный сезон.
Если Вам понравился наш сайт или пригодилась информация на этой странице поделитесь ею с друзьями и знакомыми — нажмите одну из кнопок соц сетей внизу страницы или вверху, ведь среди кучи ненужного мусора интернете достаточно сложно найти действительно интересные материалы.
teplovdome.net
Кран Маевского
Что такое кран Маевского
Кран Маевского – это небольшое, но очень эффективное устройство, предназначенное для выпуска воздуха из систем отопления. Данное приспособление представляет собой конусовидный шток с резьбой, что обладает эстетичным внешним видом и является представителем запорного оборудования. Оно имеет официальное название – игольчатый радиаторный воздушный клапан, но среди обычных потребителей его знают как – кран Маевского. Устройство было изобретено еще в прошлом столетии (1933г), но до сих пор повсеместно применяется и пользуется огромной популярностью у сантехников и «владельцев» водяных радиаторов.
Для изготовления кранов Маевского используют сталь или латунь, так как данные сплавы прочные и практически не подвержены коррозии. На внешней стороне изделия часто находится несколько пластиковых элементов. Существуют разные модели воздушных клапанов, и покупатель может без всякого опасения приобрести любую из них. Главное, чтобы резьбовое соединение крана подошло под уже установленный радиатор. Распространенный диаметр резьбового соединения изделия – 1дюйм, 1/2дюйма. Для батарей из чугуна старого образца понадобятся краны с резьбой на корпусе — 3/4 дюйма.
Еще одно важное уточнение, которое внесет большую ясность в отношении кранов Маевского – игольчатые воздушные клапаны могут быть обычными и автоматическими. Принцип их работы схож. Разница заключается лишь в том, что развоздушивание отопительных систем с помощью обычных кранов производится ручным способом, а кран Маевского автоматического типа не требует участия человека.
Устройство и принцип работы крана Маевского
Воздушный вентиль, о котором идет речь, устроен просто. Корпус с отверстиями, конусообразный винт, уплотнительное кольцо – вот и все составляющие крана. Винт способен плавно двигаться в корпусе изделия наружу/внутрь, обеспечивая в нужный момент выпуск воздуха из системы, а затем возвращая прежнюю герметичность. Открытие и закрытие крана не требует больших усилий. Он может, в зависимости от модели, откручиваться и закручиваться отверткой или ключом.
Как выпустить воздух из системы отопления
Если на радиаторе отопления установлен обычный кран Маевского, то приступая к сбросу воздуха из системы, приготовьте необходимые для этого предметы: отвертку, ключ, емкость для воды, мягкую тряпку. Прежде чем открыть кран, положите на пол в районе установленного клапана тряпку, на нее поставьте миску или ведерко. Такие предосторожности помогут сохранить в хорошем состоянии напольное покрытие. Когда все приготовления завершены – начинайте откручивать кран подходящим инструментом. Сначала можно сделать пол оборота, а если этого не достаточно, то провернуть еще. Подождав несколько секунд, вы услышите шипение выходящего воздуха. Не теряйте бдительность, так как из отверстия крана, вслед за воздушным потоком, потечет теплая вода, а значит, устройство пора закрывать.
В домах с индивидуальным отоплением используется принудительная циркуляция теплоносителя. В этом случае для полного стравливания воздуха с радиаторов и труб, перед тем как открыть кран Маевского, необходимо остановить насос. Хорошим вариантом для зданий с автономным отоплением может стать автоматический игольчатый воздушный клапан. Он регулярно будет удалять из системы собравшийся воздух без чьей либо помощи.

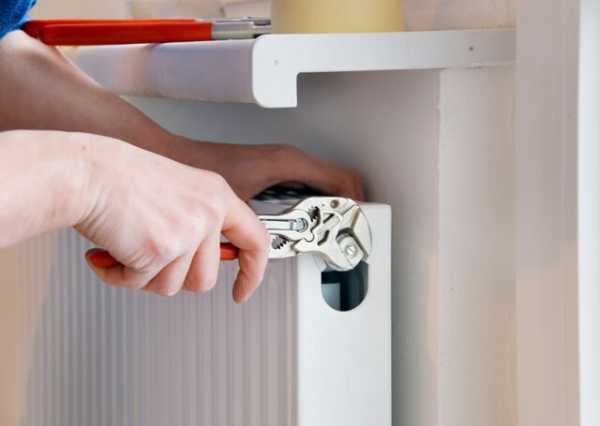

Как самостоятельно установить кран Маевского
Прежде чем преступить к монтажу крана Маевского, необходимо приготовить специальные инструменты и убедится, что в системе отопления нет воды. Лучшее время для данного вида работ – лето, так как отопительный сезон давно позади, а до наступления нового далеко.
Установка крана на чугунную батарею требует замены глухой пробки конечной секции, на пробку с резьбовым отверстием. Дальше все просто – на резьбу крана накладывается несколько слоев тонкой подмотки, и устройство закручивают до упора широкой части корпуса в пробку. В современных радиаторах изначально устанавливаются заглушки, предназначенные для монтажа воздушных вентилей.
Эксплуатация крана Маевского
Хотя краны Маевского устройства надежные, то, насколько долго они прослужат, во многом зависит от того, как вы будете их эксплуатировать. Даже самый прочный сплав требует бережного отношения, поэтому вкручивая кран в радиатор, а затем, пользуясь конусообразным винтом, не стоит совершать резких движений, иначе в какой-то части изделия может появиться трещина.
Вода, используемая в системах центрального отопления не всегда чистая, а значит, отверстие крана может засориться. В этом случае его необходимо аккуратно, без сильного нажима, прочистить тонкой булавкой или иголкой.
Полезные советы
- Устанавливайте кран Маевского только на отопительные радиаторы.
- Не держите устройство открытым сверх надобности.
- Если резьба заржавела, не пытайтесь открутить винт насильно. Нанесите на резьбу несколько капель керосина и через несколько минут кран с легкостью откроется.
- Чтобы резьба вентиля не покрылась ржавчиной, периодически пользуйтесь им, даже если в системе не собирается воздух.
Заключение
Краны Маевского надежные, удобные и просто необходимые устройства в закрытых системах отопления. Отсутствие на радиаторах воздушных клапанов, может привести к образованию в системе воздушных пробок, и дом моментально остынет, хотя за подачу тепла необходимо платить в любом случае.
Благодаря маленькому крану, приобретенному за мизерную цену, подобных неприятностей не возникнет!
