Металлические фермы для навеса из профильной трубы: расчет и изготовление

Надежные и прочные металлические фермы – это одно из разновидностей современной продукции металлопроката. Это целостная форма, которая никогда не меняет своих геометрических параметров, даже если жесткие узлы заменены шарнирными. Из них получаются долговечные и надежные конструкции, как навесы, беседки, павильоны и даже целые крыши жилых домов. Но насколько такие конструкции целесообразнее, чем более привычные деревянные?

В этой статье мы расскажем вам о видах, особенностях и преимуществах металлических ферм. Надеемся, вы совершенно по-другому посмотрите на вопрос прочности стропильной системы, особенно, если вы хотите забыть про занозы, точащих древесину жучков и постоянных переживаниях об обработке элементов крыши.

Прочные металлические фермы сегодня активно применяются в строительстве частных домов и промышленных зданий. И совсем не обойтись без такой надежной строительной системы в возведении складских помещений, спортивных сооружений, торговых комплексов и павильонов для выставок, а еще для строительства офисных многоэтажных зданий. Что неудивительно, ведь металлические фермы особенно хороши, когда нужно перекрывать большие пролеты.

Фермы из металлической трубы имеют массу ценных преимуществ перед другими:

  • Устойчивость к деформациям при нагрузках.
  • Небольшой вес благодаря полым конструкциям.
  • Доступная стоимость для частного строительства.
  • Возможность возведения безопасных сложных конструкций без потери прочности.
  • Высокая пожаробезопасность.
  • Долговечность, прочность и надежность.

С конструктивной точки зрения использование ферм даже более предпочтительно, чем балки. Ведь при меньшем весе те выдерживают куда серьезнее нагрузки, чем при использовании обычных двутавров и швеллеров. При этом фермы еще и менее металлоемкие.

В какой-то мере металлические фермы служат аналогом стальных балок, но куда более экономичны в плане расхода материала. При этом их эффективность сравнима. А отличие металлической фермы от просто собранных вместе стропил в том, что готовая ферма отлично работает на растяжение и сжатие.

А, в отличие от деревянных стропил, металлические не гниют, не плесневеют, не разрушаются грибками или насекомыми. Их намного сложнее сломать тонной снега. Кроме того, собирают такие стропила быстрее, чем из других материалов.

Вы удивитесь, насколько много видов металлических ферм:

Давайте рассмотрим внимательные самые популярных формы металлических ферм, которые чаще всего производят на российских заводах:

  • Параллельные – самые простые и экономичные, для изготовления которых используются одинаковые детали.
  • Классические арочные, в которых нижний и верхний пояс имеют вид дуги, а пояса соединены между собой ребрами жесткости. Разные виды такой арки отличаются между собой радиусом. А сам радиус определяют такими внешними ограничителями, как размеры стропильной системы, запланированный вами дизайн крыши и сложность ее конструкции.
  • Треугольные односкатные, которые чаще всего используются для устройства крыши с крутыми скатами.
  • Треугольные двускатные, более подходящие для крыш с крутыми скатами, но оставляющие после производства немалую долю отходов.
  • Полигональные, которые хорошо подходят для кровли из тяжелого настила, но отличаются сложностью в монтаже.
  • Трапецеидальные, подобные полигональным, но с более упрощенной конструкцией.
  • Сегментные, подходящие для зданий со светопропускающей кровлей, но самые сложные в производстве. Чтобы их изготовить, делают дугообразные элементы с точной геометрией, которая позволяет равномерно распределять нагрузку.

А вот популярные и малоизвестные виды ферм для навеса из металла:

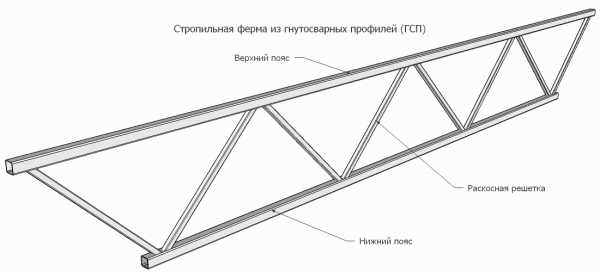

Итак, металлическая ферма – это сварная или сборная система труб и жестких крепежных узлов. Состоит такая конструкция из определенных элементов:

  • Пояса, верхний и нижний, которые служат каркасом.
  • Решетки, которая связывает оба уровня.
  • Стоек, которые смонтированы перпендикулярно к поясу.
  • Раскосов, которые присоединены под углом к нижнему и верхнему уровню.
  • Шпренгеля – вспомогательного раскоса.
  • Узел – это точка, в которой сходится сразу несколько стержней. Здесь трубы соединяют при помощи фасонки – специального металлического листа.
  • Панель – это расстояние между соседними узлами, а пролет – расстояние между опорами стропильных систем.

Верхний пояс металлической фермы изготавливают из профильной трубы или двутавровых балок, с применением фланцевого соединения. Нижний – из этих же материалов.

Только, если ферма станет подвергаться нагрузке на уровне панелей, тогда дополнительно необходимо установить парные швеллеры. А внутренние стойки и раскосы изготавливают из круглой трубы, уголка или профильной трубы.

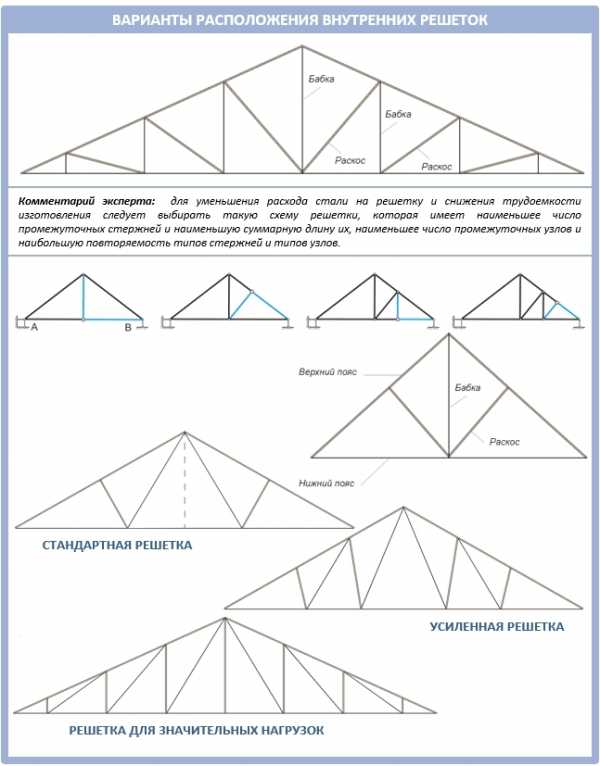

Решетки внутри фермы располагают по самым разным схемам, и все они продиктованы исключительно практическими соображениями. Чем больше поперечных элементов, тем прочнее сама конструкция, и тем дороже она обходится (материала-то уходит больше!). Например, вот в каких вариантах изготавливают треугольную ферму:

Внутренний рисунок металлической фермы подбирают в зависимости от конструктивных требований и планируемого уровня нагрузок. И выбранный тип обрешетки влияет на вес конструкции, ее внешний вид, трудоемкость и бюджет на изготовление самой металлической фермы.

Давайте рассмотрим стандартные виды внутренних решеток металлических ферм:

  • Меньше всего узлов в треугольной решетке, которая чаще всего встречается в параллельной и трапециевидной ферме. Причем такая решетка считается наиболее экономной, т.к. у нее минимальная суммарная длина стержней.
  • Шпренгельная решетка нужна там, где основная нагрузка приходится на верхний пояс. А потому ее используют, когда нужно сохранить расстояние между прогонами.
  • Раскосную ферму делают, когда стойкам приходится противостоять большим усилиям.
  • Крестовая разновидность нужна для каркасов, в которых расчетная нагрузка идет сразу в обоих направлениях.
  • Перекрестная решетка нужна для ферм, которые делают из тавров.
  • Полураскосная и ромбическая решетка нужна для ферм с такой большой высотой, как при создании мостов и мачт. Такие рамы получаются с высокой жесткостью благодаря двум системам раскосов.

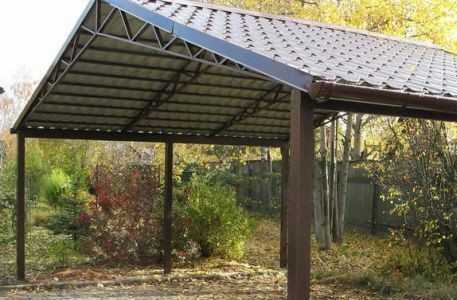

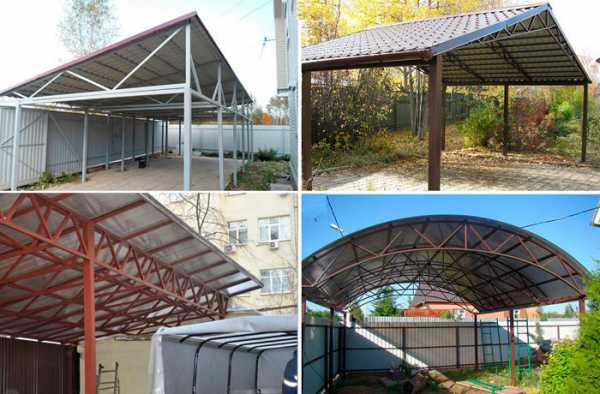

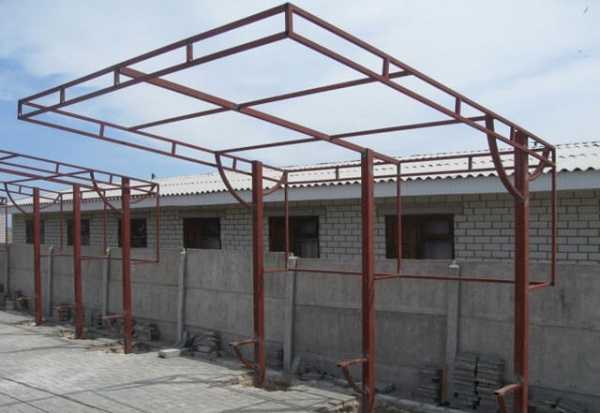

В жизни выглядят все эти фермы так:

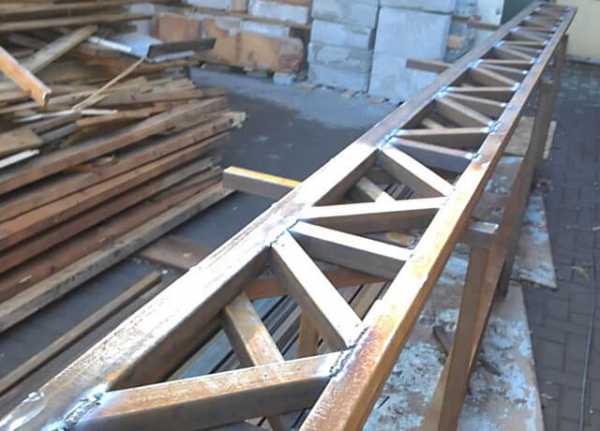

Вот, например, как выглядит не так часто встречающаяся шпренгельная ферма:

Кровельные металлические фермы, в свою очередь, бывают двускатные, односкатные и прямые. За счет ребер жесткости металлические фермы не деформируются даже на больших пролетах, хотя с виду довольно хрупкие.

Также металлические фермы делят на виды по количеству поясов. Это плоские фермы, где узлы и стержни находятся в одной плоскости, и пространственные, более сложные, в которых пояса находятся в параллельных плоскостях.

Итак, давайте рассмотрим: как точно рассчитать ферму для навеса или более солидной постройки так, чтобы вы не закупили слишком много материала и правильно просчитали прочность.

Мы советуем вам взять готовые типовые проекты, которые уже практикуют, и которые проверенные временем. Идеально, если вы сможете проконсультироваться насчет выбранной схемы с опытным мастером, а затем уже перейдете к реализации.

Если вы решили справиться самостоятельно, тогда первым делом составьте схему будущей металлической фермы. Определите, какие контуры у нее будут, необходимо ли пространство под потолком, какое будет кровельное покрытие.

Высота металлической фермы зависит от типа кровельного материала, ее веса, угла наклона и возможности перемещения самой фермы.

Нормативные документы

Итак, фермы должны соответствовать таким государственным стандартам:

  • ГОСТ 23118-99 (об общих ТУ для конструкций из стали).
  • ГОСТ 23119-78 (о требованиях к производству ферм, когда нужна сварка уголков).
  • ГОСТ 23119-78 (о ТУ на производство металлических ферм, сварка профильных труб).

А, чтобы правильно спроектировать металлическую ферму, вам понадобится информация из таких источников:
СНиП, П-23-81 (о стальных конструкциях), и СНиП 2.01.07-85 (о нагрузках и воздействиях).

Ферму для навеса или гаража вы можете сделать «на глаз», не особо заморачиваясь. В любом случае, вы по наитию задействуете больше материала, чем нужно, и тем самым добьетесь нужной прочности. А вот для дома такие фермы нужно рассчитывать максимально точно, чтобы тем смогли выдержать все силы стихий и сами по себе не создавали ненужной нагрузки на фундамент.

Для этого учитывают такие факторы:

  • Постоянные нагрузки, как вес кровельного покрытия.
  • Периодические нагрузки, как переменчивая погода, ураганы и даже смерч.
  • Дополнительные нагрузки, как снеговые и ветровые, а также вес человека, который может находиться на кровле во время ремонтных работ.

Чем больше высота фермы, тем выше ее несущая способность. Также на несущую способность влияют ребра жесткости – чем их больше, тем крепче сама ферма. Но тем она тяжелее и дороже обходится.

К слову, самые легкие металлические фермы получаются, когда их высота равна 1/7 или 1/9 длины пролета. Дополнительно их облегчают специальной решеткой, в которой усилие по сжатию принимается короткими стойками.

Расчет высоты и длины фермы

При проектировании изготовлении металлических ферм важно необходимо выполнить некоторые пункты расчета металлической фермы:

  • Шаг 1. Определите ширину пролета в постройке, выберите форму крыши и угол ската.
  • Шаг 2. Выберите контур пояса с учетом предполагаемого уровня нагрузки на ферму.
  • Шаг 3. Рассчитайте размер каркаса и то, будете ли собирать его или варить самостоятельно, или же закажете.
  • Шаг 4. Чтобы рассчитать оптимальную высоту металлических ферм, примените такие формулы (L – длина фермы):

Н=1/4×L либо Н=1/5×L, если рама треугольной формы
Н=1/8×L, если параллельная, трапецеидальная или полигональная. При этом сам уклон верхнего пояса должен быть 1/8×L или 1/12×L.

Теперь определяем размеры панелей. Напомним, что панель – это расстояние между стойками, которую передают всю нагрузку. Причем угол раскоса у разных ферм – разный, и панели им отвечают. Например, в ферме с решеткой треугольной формы такой угол составляет 45 градусов, а с раскосной решеткой – 35 градусов.

И, наконец, определяем угол расстановки раскосов, который должен составлять от 35 до 50 градусов, идеально, если 45.

Проверить полученное вами значение вы сможете при помощи специальных программ, которых сегодня немало:

Подбор параметров фермы

Подбирают нужную конструкцию фермы исходя из формы чердачного перекрытия, угла наклона крыши и нужная длина пролета.

Так, наиболее практичной для кровли жилого дома считается ферма треугольной формы, которая будет иметь высоту около пятой части длины пролета:

Если же длина пролета будет значительной, от 14 до 20 метров, отдайте предпочтение конструкции с идущими вниз раскосами. При этом верхняя часть фермы должна иметь панель длиной от 1,5 до 2,5 метров. Так, оба пояса конструкции будет иметь четное количество панелей.

Такие фермы позволят избежать длинных раскосов, что поможет сопротивляться продольному изгибу. Хотя обычно для этого приходится делать большое сечение, утяжеляющее всю конструкцию в несколько раз. При этом верхняя часть фермы разбивается на двенадцать или шестнадцать панелей, по 2-2,75 метра.

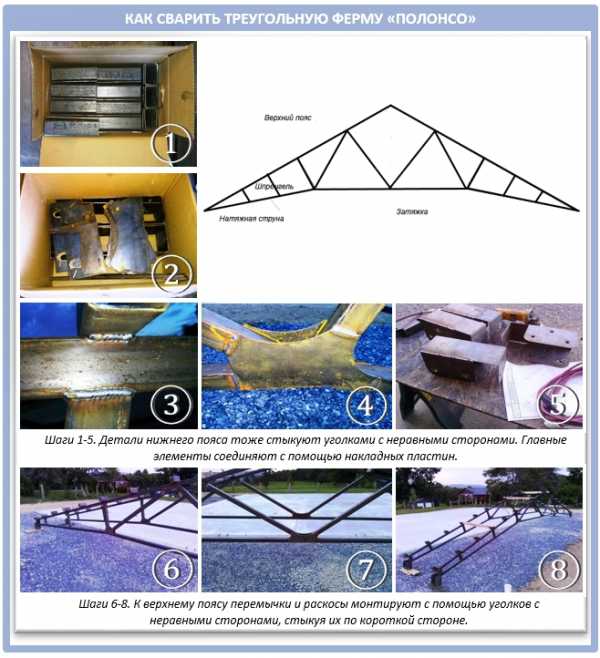

Но иногда потолок крыши планируется геометрически сложным. В таком случае его среднюю часть приподнимают над опорами или же используют те же фермы Полонсо. Да, такой вариант немного сложнее обычной треугольной формы, но мы уверены, что вы справитесь!

Если даже фермы Полонсо не подходят, т.к. высота потолка от опор планируется быть еще выше, тогда ставят многоугольные металлические фермы, в которых поднят нижний пояс. Так, чтобы увеличить высоту конструкции до 0,23 длины пролета, расположенный внизу пояс делают ломаным.

При угле кровли 6-15° ставят трапециевидные или асимметричные фермы. Если же вы хотите получить красивую внешнюю форму, но при этом ровный потолок, тогда лучше выбрать сегментную.

Тем более, что на нее израсходуется намного меньше материала. И эффективность сегментной формы растет с удлинением пролета:

Такие металлические фермы сегодня есть возможность заказать на заводе, уже в готовом виде, или же изготовить самостоятельно.

Итак, делают их из таких материалов:

  • Алюминиевые профили легки и подходят для устройства крыши с легким покрытием.
  • Металлические круглые и профильные трубы радуют большим выбором сечения, толщиной стенок и состава сплава. Такие фермы подходят для создания крыши любой задумки и сложности.
  • Тавровый прокат и швеллер подходят для устройства крыш с особыми нагрузками. Для частного домостроения такие фермы используются редко ввиду их значительного веса.
  • Из металлического уголка или ЛСТК собирают более простые и облегченные конструкции. Такие фермы подходят для навеса и строительства хозяйственных помещений.

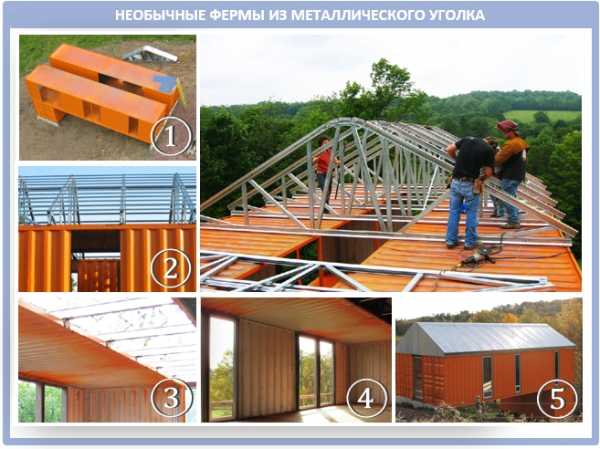

Хотя, справедливости ради заметим, что именно из уголка сегодня строят вполне прочные двускатные крыши для летнего домика или гаража. Если, конечно, в вашем регионе не выпадает слишком много снега:

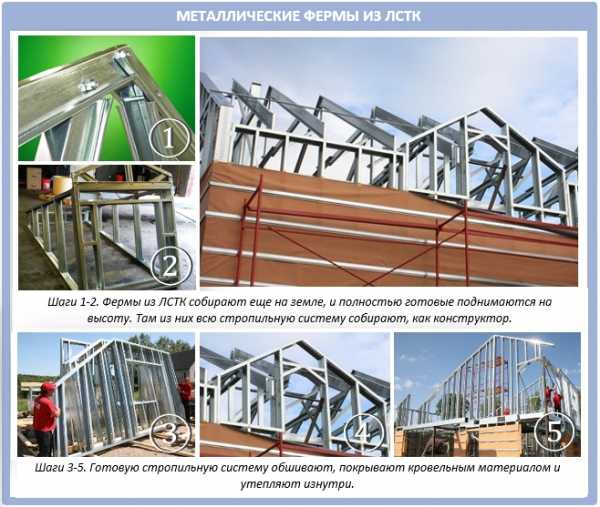

Фермы из ЛСТК сегодня активно устанавливают на каркасных домах:

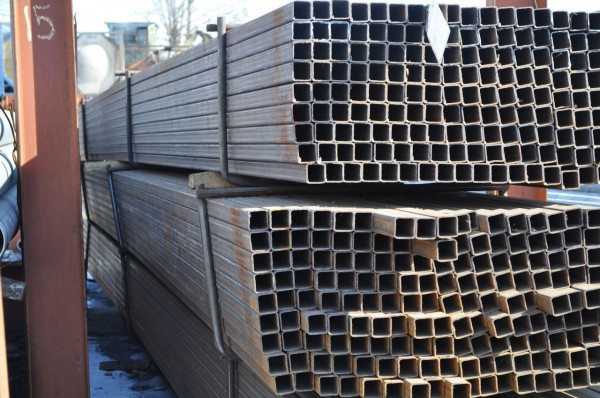

Наиболее популярный сегодня вид металлических ферм – изготовленные из трубы некруглого сечения. Это овальная, квадратная или прямоугольная форма в разрезе. Такие трубы производят из стали 09Г2С, Ст3СП и нержавейки.

Вам будет интересно узнать, что изначально форма такой трубы получается круглой, и только потом ее деформируют холодным или горячим методом в квадратный или другого вида профиль. Выпускают такие трубы с минимальными размерами в 15х15 мм или максимальные 45х35 см. Качество труб регулирует ГОСТ.

Сама форма трубы напрямую влияет на область применения таких ферм. Так, плоскоовальные – самые гибкие, и из них получаются сложные фермы красивых форм. А трубы квадратной и прямоугольной формы идеальны для крепления на плоской поверхности.

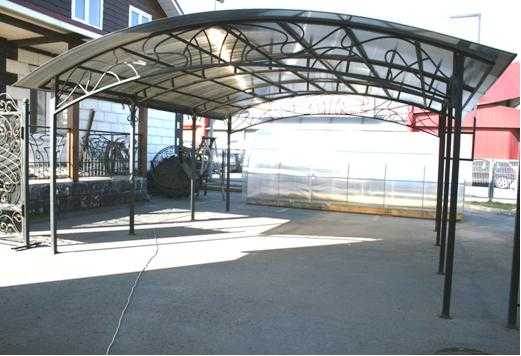

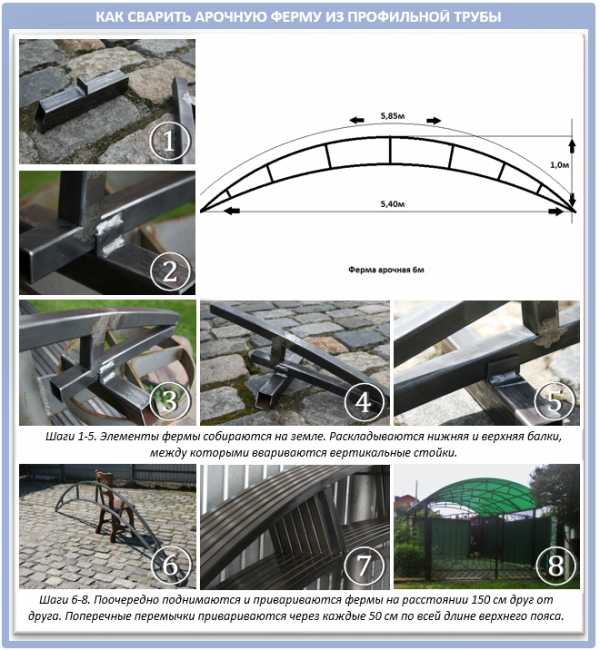

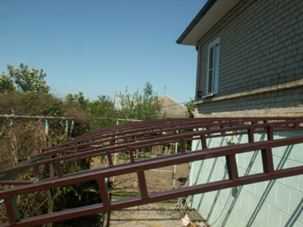

Посмотрите также, какими аккуратными получаются сваренные вручную арочную фермы из квадратной профильной трубы:

Сегодня для изготовления металлических ферм используют два вида профильных труб: горячекатаные и гнутые. Горячекатаные изготавливают из ленты толщиной от 0,5 до 5 мм, с сечением в виде прямоугольника или квадрата. Именно такой материал вы встречаете чаще всего.

Для обустройства металлических ферм, вместо профильной трубы, также подходит швеллер – балки в виде буквы П, тавр в виде Т и уголок в виде буквы Г. Но среди всех этих конструкций профильные фермы по весу намного легче. Еще одно преимущество – при помощи сварки всю эту конструкцию удобно собирать прямо на месте.

Сегодня удобно заказывать сборные конструкции или собирать их еще на земле. Тогда на саму крышу их поднимают уже в готовом виде. Собирать их следует строго по детализированным чертежам от завода.

Для этого вам понадобятся:

  • Болты. Это самый простой способ, а надежность такого соединения уже зависит от качества крепежи и степени его натяжения. Обычно такое крепление делают при помощи специальных ключей с длинными рукоятками или пневматическими инструментами.
  • Сварка. Когда ферма должна получиться максимально жесткой и устойчивой, тогда прибегают именно к сварке. Все узлы соединяют при помощи заклепок. Но этот метод – для промышленного строительства, а для устройства стропильной системы обычного жилого дома больше подходит именно болтовое соединение.

Собранная ферма на болтах выглядит так:

Саму заводскую ферму изготавливают из таких элементов, как стойки, раскосы и пояса. И хорошо, если во всех этих элементах заранее проделаны монтажные отверстия. Если нет, тогда детали соединяют между собой способом прихватки или при помощи струбцин.

Вот процесс домашнего изготовления металлических ферм при помощи сварки:

Вот еще один мастер-класс изготовления такой фермы:

И, наконец, в каркасном строительстве сегодня активно используются термопрофили из оцинкованной тонкопрокатной стали.

Суть вот в чем: по всему пути стропилы расположены сквозные прорези особой формы, благодаря которым теплопроводность стальных ферм почти равна теплопроводности деревянного бруса, и никаких мостиков холода.

Т.е. такой материал для металлических ферм полностью перечеркивает те минусы, которые всегда отличали металлические фермы от деревянных в худшую сторону.

У монтажа ферм на разные основания – свои особенности. Так, на кирпичные стены и железобетонные колонны их устанавливают на анкерные болты.

Устанавливать металлические фермы следует на колонны, которые предварительно прочно закреплены и зацементированы на основании. А поднимать их удобнее поднимать при помощи стрелочного крана, хотя при относительно небольшом весе с ними вполне справляются трое-четверо человек:

Схема такова: сначала двое-трое человек поднимают один конец фермы, надежно его фиксируют на стене, затем – второй:

Конечно, фермы побольше, для другого рода строительства поднять способна только специальна техника:

При этом фермы сначала крепят временными соединениями, а потом – постоянными:

А вот в случае с промышленной постройкой, фермы следует монтировать на подстропильные металлические конструкции, которые служат связующими элементами для опорных колонн.

Сама длина пролетов в этом случае составляет от 20 до 35 метров. Это – все те же фермы Полонсо, которые состоят из двух ферм треугольной формы, соединенных между собой затяжкой.

По окончанию монтажа металлическую ферму по желанию окрашивают в любой выбранный цвет. Особенно эффектно это смотрится под таким покрытием, как поликарбонат или прозрачным шифером. К слову, обычно сами металлические фермы требуют антикоррозийной обработки, чтобы быть защищенными от конденсата в чердачной зоне.

Скажем так: металлические фермы и сооружать, и устанавливать на место ощутимо сложнее, чем деревянные. Зато результат порадует душу!

krovgid.com

Расчёт фермы для навеса: формулы, которые понадобится использовать

Навес является простой архитектурной конструкцией, которая применяется в самых различных целях. В большинстве случаев его изготавливают при отсутствии гаража с накрытием на даче или для того, чтобы защитить площадку для отдыха от сильных лучей солнца. Для обеспечения надежности и прочности подобной постройки небольших размеров понадобится произвести расчет навеса. В конечном итоге можно будет получить данные, которые смогут показать, какие фермы будут использоваться и как их нужно будет варить.

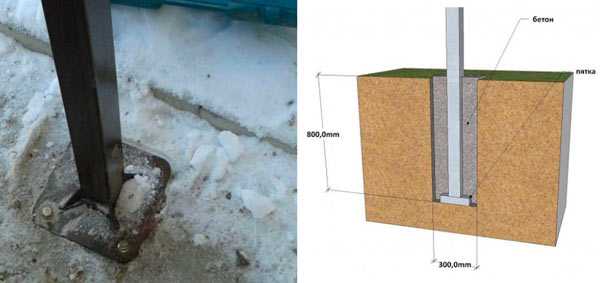

Схему закрепления профильных труб можно увидеть на рис. 1.

На рисунке 1 изображена схема закрепления труб

Как рассчитать фермы для навеса своими руками?

Для того чтобы произвести расчет подобной конструкции для навеса, понадобится подготовить:

  • Калькулятор и специальное программное обеспечение;
  • СНиП 2.01.07-85 и СНиП П-23-81.

При проведении расчетов надо будет выполнить следующие действия:

  1. Прежде всего понадобится выбрать схему фермы. Для этого определяются будущие контуры. Очертания нужно выбирать исходя из основных функций навеса, материала и других параметров;
  2. После этого надо будет определить габариты изготавливаемой конструкции. Высота будет зависеть от типа кровли и используемого материала, веса и других параметров;
  3. Если размеры пролета превышают 36 м, понадобится произвести расчет для строительного подъема. В данном случае имеется ввиду обратный погашаемый изгиб от нагрузок на ферму;
  4. Необходимо определить размеры панелей сооружения, которые должны соответствовать расстояниям между отдельными элементами, которые обеспечивают передачу нагрузок;
  5. На следующем этапе определяется расстояние между узлами, которое чаще всего равняется ширине панели.

При произведении расчетов следуйте таким советам:

  1. Понадобится все значения высчитать в точности. Следует знать, что даже малейший недочет приведет к ошибкам в процессе произведения всех работ по изготовлению конструкции. Если нет уверенности в собственных силах, то рекомендуется сразу же обратиться к профессионалам, которые имеют опыт в проведении подобных расчетов;
  2. Для облегчения работы можно использовать готовые проекты, в которые останется лишь подставить имеющиеся значения.
На этом фото изображено металлическое укрытие

В процессе выполнения расчета фермы следует помнить, что в случае ее увеличивающейся высоты будет увеличиваться и несущая способность. В зимнее время года снег на подобном навесе практически не будет накапливаться. Для того чтобы увеличить прочность конструкции, следует установить несколько прочных ребер жесткости.

Для сооружения фермы лучше всего использовать трубу из железа, которая имеет небольшой вес, высокую прочность и жесткость. В процессе определения размеров для подобного элемента понадобится учитывать следующие данные:

  1. Для конструкций небольших размеров, ширина которых составляет до 4,5 м, понадобится использовать трубу из металла 40х20х2 мм;
  2. Для конструкций, ширина которых составляет менее 5,5 м, нужно использовать трубу с размерами 40х40х2 мм;
  3. Если ширина фермы составит более 5,5 м, лучше всего применить трубу 60х30х2 мм или 40х40х3 мм.

В процессе планирования шага ферм следует учитывать, что максимально возможное расстояние между трубами навеса составляет 1,7 м. Только в таком случае можно будет сберечь надежность и прочность конструкции.

Пример расчета ферм для навеса

  1. В качестве примера будет рассмотрен навес шириной 9 м уклоном в 8°. Пролет сооружения составляет 4,7 м. Нагрузки снега для региона находятся на уровне 84 кг/м²;
  2. Вес фермы составляет приблизительно 150 кг (следует взять маленький запас на прочность). Вертикальная нагрузка составляет 1,1 т на стойку с высотой 2,2 м;
  3. Одним концом ферма будет опираться на стенку постройки из кирпича, а вторым — на колонну для опоры навеса с помощью анкерных болтов. Для изготовления фермы используется квадратная труба 45х4 мм. Следует заметить, что с подобным приспособлением достаточно удобно работать;
  4. Лучше всего изготавливать фермы с параллельными поясами. Высота каждого из элементов составляет 40 см. Для раскосов используется труба сечением 25х3 мм. Для нижнего и верхнего пояса применяется труба 35х4 мм. Козырьки и другие элементы нужно будет сварить друг с другом, потому толщина стенки будет 4 мм.

В конечном итоге можно будет получить следующие данные:

  • Расчетное сопротивление для стали: Ry = 2,45 T/см²;
  • Коэффициент надежности — 1;
  • Пролет для фермы — 4,7 м;
  • Высота фермы — 0,4 м;
  • Число панелей для верхнего пояса конструкции — 7;
  • Углы нужно будет варить через один.

Все нужные данные для расчетов можно будет найти в специальных справочниках. Однако профессионалы рекомендуют производить расчеты подобного типа с помощью использования программного обеспечения. Если будет допущена ошибка, то изготавливаемые фермы сложатся под воздействием нагрузок снега и ветра.

Как рассчитать ферму для навеса из поликарбоната?

Навес является сложной конструкцией, поэтому перед приобретением определенного количества материала понадобится смета. Каркас для опоры должен иметь возможность выдерживать любые нагрузки.

Для того чтобы произвести профессиональный расчет конструкции из поликарбоната, рекомендуется обратиться за помощью к инженеру с опытом подобной работы. Если навес являет собой отдельную конструкцию, а не пристройку к частному дому, то расчеты усложнятся.

Уличная кровля состоит из столбиков, лаг, ферм и покрытия. Именно эти элементы и нужно будет рассчитывать.

Если планируется изготовить навес из поликарбоната арочного типа, то не получится обойтись без использования ферм. Фермы являются приспособлениями, которые связывают лаги и опорные столбики. От подобных элементов будут зависеть размеры навеса.

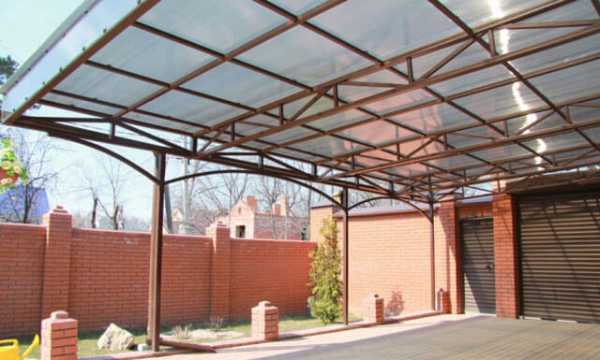

Навесы из поликарбоната, в качестве основы которых применяются металлические фермы, изготавливать достаточно сложно. Правильный каркас сможет распределять нагрузку по опорным столбикам и лагам, при этом конструкция навеса не будет разрушаться.

Для монтажа поликарбоната лучше всего использовать профильные трубы. Основной расчет фермы — учет материала и уклона. К примеру, для односкатной навесной конструкции с маленьким уклоном применяется неправильная форма фермы. Если конструкция имеет маленький угол, то можно использовать металлические фермы в форме трапеции. Чем больше радиус структуры арки, тем меньше существует возможностей задержки снега на кровле. В данном случае несущая способность фермы будет большой (рис. 2).

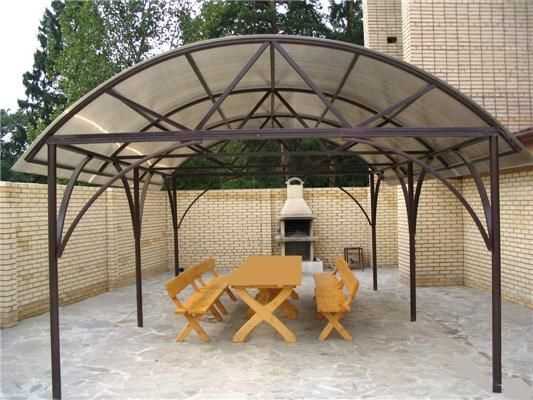

На рисунке 2 изображен будущий навес покрытый поликарбонатом

Если используется простая ферма домиком размерами 6х8 м, то расчеты будут такими:

  • Шаг между столбиками для опоры — 3 м;
  • Количество металлических столбиков — 8 шт;
  • Высота ферм под стропами — 0,6 м;
  • Для устройства обрешетки крыши понадобится 12 профильных труб с размерами 40х20х0,2 см.

В некоторых случаях можно сэкономить путем уменьшения количества материала. К примеру, вместо 8-ми стоек можно установить 6. Можно также сократить обрешетку каркаса. Однако не рекомендуется допускать потерю жесткости, так как это может привести к разрушению сооружения.

Подробный расчет фермы и дуги для навеса

В данном случае будет производиться расчет навеса, фермы которого устанавливаются с шагом 1 м. Нагрузка на подобные элементы от обрешетки передается исключительно в узлах фермы. В качестве материала для кровли используется профнастил. Высота фермы и дуги может быть любой. Если это навес, который примыкает к основной постройке, то главным ограничителем является форма кровли. В большинстве случаев сделать высоты фермы больше 1 м не получится. С учетом того, что понадобится делать ригеля между колоннами, максимальная высота составит 0,8 м.

Схему навеса по фермам можно увидеть на рис. 3. Голубым цветом обозначаются балки обрешетки, синим цветом — ферма, которую нужно будет рассчитывать. Фиолетовым цветом обозначаются балки или фермы, на которые будут опираться колонны.

В данном случае будет использоваться 6 ферм треугольной формы. На крайние элементы нагрузка будет в несколько раз меньше, чем на остальные. В данном случае металлические фермы будут консольными, то есть их опоры располагаются не на концах ферм, а в узлах, которые изображены на рис. 3. Такая схема позволяет равномерно распределять нагрузки.

На рисунке 3 изображена схема укрытия по фермам

Расчетная нагрузка составляет Q = 190 кг, при этом снеговая нагрузка равна 180 кг/м². Благодаря сечениям возможно произвести расчет усилий во всех стержнях конструкции, при этом нужно учитывать тот факт, что ферма и нагрузка на данный элемент является симметричной. Следовательно, понадобится рассчитывать не все фермы и дуги, а лишь некоторые из них. Для того чтобы свободно ориентироваться в большом количестве стержней в процессе расчета, стержни и узлы промаркированы.

Формулы, которые понадобится использовать при расчете

Понадобится определить усилия в нескольких стержнях фермы. Для этого следует использовать уравнение статического равновесия. В узлах элементов шарниры, потому значение моментов изгиба в узлах фермы равно 0. Сумма всех сил по отношению к оси x и y тоже равна 0.

Понадобится составить уравнение моментов по отношению к точке 3 (д):

М3 = -Ql/2 + N2-a*h = 0, где l — расстояние от точки 3 до точки приложения силы Q/2, которое составляет 1,5 м, а h — плечо действия силы N2-a.

Ферма имеет расчетную высоту 0,8 м и длину 10 м. В таком случае тангенс угла a составит tga = 0,8/5 = 0,16. Значение угла a = arctga = 9,09°. В конечном итоге h = lsina. Из этого следует уравнение:

N2-a = Ql/(2lsina) = 190/(2*0,158) = 601,32 кг.

Таким же образом можно определить значение N1-a. Для этого понадобится составить уравнение моментов по отношению к точке 2:

М2 = -Ql/2 + N1-a*h = 0;

N1-a*h = Ql/2;

N1-a = Q/(2tga) = 190/(2*0,16) = 593,77 кг.

Проверить правильность вычислений можно путем составления уравнения сил:

EQy = Q/2 — N2-asina = 0; Q/2 = 95 = 601,32 * 0,158 = 95 кг;

EQx = N2-acosa — N1-a = 0; N1-a = 593,77 = 601,32 * 0,987 = 593,77 кг.

Условия статистического равновесия выполнены. Любое из уравнений сил, которые использовались в процессе проверки, можно использовать для того, чтобы определить усилия в стержнях. Дальнейший расчет ферм производится таким же образом, уравнения не изменятся.

Стоит знать, что расчетную схему можно составить, так чтобы все продольные силы направлялись от поперечных сечений. В таком случае знак «-» перед показателем силы, который получен при расчетах, покажет, что подобный стержень будет работать на сжатие.

Для того чтобы определить усилие в стержне з-и, понадобится первым делом определить значение угла у: h = 3siny = 2,544 м.

Подробную информацию о том как рассчитать навес с помощью программы вы сможете узнать просмотрев это видео:

Ферма для навеса своими руками рассчитывается несложно. Понадобится лишь знать основные формулы и уметь их использовать.

vashibesedki.ru

как сделать готовую ферму из для навеса из поликарбоната правильно, как делать, варить

Содержание:

Перед возведением фермы для навеса своими руками необходимо произвести точные расчеты. Также для монтажа потребуется умение работать со сварочным аппаратом. Даже малейшая ошибка может завершиться разрушением конструкции при высокой ветровой и снеговой нагрузке.


Что такое ферма и ее назначение

Сфера применения навесов достаточно обширна:

  1. Строительство стоянок для автотранспорта открытого типа, которые являются своеобразной альтернативой капитальным гаражным постройкам.
  2. Устройство козырьков торговых предприятий, остановок для общественного транспорта и рекламных баннеров.
  3. Возведение веранд и беседок на приусадебных территориях. Также имеется возможность сэкономить на строительстве дачного домика – создается надежная кровля, имеющая прочные стойки.


Надежность навесов обеспечивается за счет монтажа металлических конструкций, прочно и надежно связывающих лаги с опорными столбами. Они при условии, что соблюдены рекомендации, как правильно варить ферму для навеса, способны прослужить длительное время. Перед началом строительных работ нужно определиться с материалами.

Если позволяет финансовое положение, но отсутствует свободное время, желание и возможность, можно приобрести готовые фермы для навеса. Когда нужно сэкономить на возведении конструкции, строительство выполняют самостоятельно.

Из чего изготавливают фермы для навеса

Лучше всего с задачей создания надежной фермы способна справиться металлическая трубная продукция с сечением прямоугольной или квадратной формы, которая обладает рядом преимуществ:

  1. Обеспечение высокой прочности по причине наличия ребер жесткости. Если изделия с круглым сечением согнуть можно без проблем в домашних условиях, то с профильными трубами в этом случае возникнут проблемы.
  2. Доступная стоимость за счет относительно несложной производственной технологии. Оптимальным выбором считаются горячекатаные изделия.
  3. Удобная форма сечений. Процесс, как сделать ферму для навеса своими руками из труб с плоскими стенками, более простой в реализации по сравнению с трубной продукцией круглого диаметра. Эта особенность касается как использования для соединения болтов, так и сварочного оборудования.


При выборе материала ориентируются на определенные правила:

  • если ширина проектируемого навеса до 450 сантиметров, тогда трубная продукция должна иметь сечение 40х20 миллиметров при 2-миллиметровой толщине стенок;
  • когда ширина конструкции 450 –550 сантиметров, требуются трубы сечением 40х40 миллиметров, имеющие толщину стенок, равную 2 миллиметрам;
  • если ширина навеса превышает 550 сантиметров, используемые изделия должны иметь размер сечения 60х30 или 40х40 миллиметров и толщину стенок 2 –3 миллиметра.

Также для сооружения конструкции можно использовать пиломатериалы. Правда, деревянные фермы для навеса в последние годы устанавливают крайне редко, но они имеют преимущества, которые заключаются в простоте изготовления и доступной цене.

Опорные конструкции, для изготовления которых используется натуральная древесина, состоят из элементов, образующих жесткие треугольные системы. Рекомендуемая высота для деревянных ферм — не меньше 20% от длины пролета.

Как сделать расчеты фермы правильно

До того, как делать фермы для навеса собственноручно, нужно сделать соответствующие расчеты. При отсутствии опыта проведения таких вычислений, нужно проконсультироваться со специалистом в этой сфере. Если этого не сделать, цена допущенной ошибки может превысить стоимость услуг профессионала. Также можно воспользоваться специализированной компьютерной программой, имеющейся в интернете в свободном доступе.


При проведении расчетов, которые выполняются прежде, как сделать ферму для навеса, нужно выполнить ряд действий:

  1. Выбрать тип конструкции, которая может быть одно- или двухскатной, арочной или прямой. В этом случае необходимо учитывать функциональность будущего навеса, личные пожелания и используемые для его сооружения материалы.
  2. Затем определяют габариты постройки. При этом нужно помнить, что при увеличении высоты навеса, его несущая способность возрастает. В таком случае следует дополнительно установить несколько ребер жесткости, усиливающих прочность конструкции.
  3. Если пролет превышает 35,9 метра, определяют изгиб погашения, который имеет обратную направленность от воздействий на возводимый объект.
  4. Потом высчитывают размеры панелей фермы с учетом удаленности друг от друга элементов, выполняющих передачу нагрузок.
  5. На заключительном этапе выясняют удаленность одного узла от другого. Как правило, этот параметр равен ширине панелей.

Можно воспользоваться расчетом готовых проектов. Для этого в них подставляют собственные значения.

Особенности расчета ферм для навеса из поликарбоната

Каркас для навеса из поликарбоната должен выдерживать большие нагрузки. Если данная конструкция является не пристройкой к зданию, а отдельным сооружением, то проведение расчетов будет более сложным, поэтому лучшим решением станет обращение за помощью к инженеру, имеющему опыт подобной работы.


Уличная кровля состоит из следующих основных элементов – лаг, столбиков, ферм и материала покрытия. Именно их и следует рассчитать. При обустройстве конструкции арочного типа без фермы для навеса из поликарбоната не обойтись. Лучшим материалом при этом будут профильные трубы.


При проведении расчета фермы большое значение имеет количество материала и размер уклона. Например, для навесной односкатной конструкции с минимальной величиной наклона ската применяют ферму неправильной формы. Чем больше радиус строения арки, тем меньше вероятность того, что снег задержится на поверхности поликарбонатного навеса. В этом случае у фермы будет высокая несущая способность.

Несколько советов относительно монтажа своими руками

Сварка перед болтовыми соединениями имеет ряд значительных преимуществ:

  • отсутствие утяжеления конструкции болтами;
  • устойчивость к деформациям;
  • продолжительный срок эксплуатации;
  • меньшая стоимость проведения работ;
  • равномерное распределение веса металла;
  • быстрое возведение фермы.

Единственным случаем, когда следует отдать предпочтение болтам – это применение оцинкованных труб, поскольку сварка разрушает слой цинка, в результате чего возможно появление коррозии.



kryshadoma.com

Фермы для навеса металлические: расчет своими руками, монтаж

Во время формирования разных видов навесов требуется пользоваться качественными и подходящими фермами. Они могут создаваться своими руками, но для этого надо обладать умением работать со сварочным аппаратом. Ферма для навеса обычно изготавливается из металла. Перед непосредственными работами следует определиться, из какого материала будут сделаны фермы, какими размерами и иными параметрами они будут обладать.

Важно! Если совершить ошибку в расчетах и работе, то это может стать причиной того, что построенная конструкция не будет обладать необходимой прочностью и жесткостью, поэтому под действием сильного ветра или большого количества снега может просто сложиться.

Для каких целей могут использоваться фермы?

Наиболее часто арочную ферму для навеса используют для:

  • формирования открытых стоянок для машин, которые считаются неплохой заменой для гаражей;
  • создания остановок для общественного транспорта;
  • организации козырьков для разных торговых организаций;
  • строительства веранд, беседок или иных малых архитектурных форм, причем при грамотном расчете и правильной работе можно вовсе сделать с помощью данных ферм настоящий садовый домик, обладающий достаточно хорошей прочностью и привлекательным видом.

Важно! Именно фермы для навесов гарантируют высокую надежность и долговечность формируемых конструкций, поэтому если они будут грамотно сформированы, то прослужат длительное время без создания каких-либо неприятностей или опасностей.

Какие фермы использовать?

Существуют на рынке готовые фермы, которые обладают стандартными размерами и иными подходящими параметрами. Но дополнительно можно сделать фермы для навеса своими руками, а особенно это актуально в ситуациях, когда требуется получить действительно необычную конструкцию, имеющую специфические габариты и характеристики.

Делать элементы можно из разных материалов, но наиболее часто для этих целей используются металлические трубы или профили.

Важно! Если выбираются для работы трубы, то они должны быть квадратными или прямоугольными.

Металлическую ферму для навесов целесообразно использовать по разным причинам:

  • высокая прочность, обусловленная наличием ребер жесткости, причем даже при сильных нагрузках не получится согнуть профиль, обладающий квадратным сечением;
  • стоимость металлических труб считается приемлемой, так как процесс производства не требует использования специфической технологии или дорогостоящего оборудования, но рекомендуется выбирать горячекатаные изделия;
  • сама форма труб из металла считается удобной для использования, поэтому их крепление будет простым и быстрым, а также процесс сварки облегченным.

Из металлических прямоугольных труб сформировать нужную конструкцию не составит труда с помощью стандартной сварки. Далее для  обшивки используется поликарбонат, причем расстояние между соседними элементами должно быть таким, чтобы было действительно удобно выполнять все работы по креплению материала.

Правила расчета

Перед непосредственным выполнением каких-либо работ, связанных с формированием навеса из ферм, требуется предварительно заняться грамотными расчетами, чтобы определиться с нужным количеством элементов, с их размерами и иными параметрами. Только в этом случае можно избежать ошибок в работе и получить действительно качественный результат.

Важно! Расчет может производиться вручную или с использованием специальных калькуляторов, которые свободно представлены в интернете, причем второй вариант считается самым актуальным.

Рассчитать ферму для навеса достаточно просто, для чего выполняются последовательные этапы:

  • Первоначально выбирается, какова будет структура фермы. Она может быть арочной или прямой, односкатной или двускатной. Каждый вид имеет свой внешний вид и характеристики, поэтому первоначально учитывается, какие функции будут выполняться навесом, а также какие другие материалы будут использоваться во время работы. Дополнительно берутся в расчет личные предпочтения владельцев сооружения.
  • Решается, какими размерами будет обладать будущее сооружение, причем если увеличивается высота навеса, то возрастает его несущая способность, поэтому во время работы непременно монтируются надежные и прочные ребра жесткости, повышающие прочность всей конструкции.
  • Нередко требуется создавать пролеты, которые по размеру превышают 36 м., а в такой ситуации надо определить изгиб погашения.
  • Во время расчета учитывается, какими характеристиками будут обладать панели фермы, для чего определяется расстояние между основными элементами, которые передают нагрузку.
  • В конце расчетов следует определить, каково расстояние между одним и другим узлом системы. Обычно для этого используется ширина панелей.

Важно! Можно не только самостоятельно заниматься расчетами, но и найти в интернете уже готовые проекты, в которые только подставляются нужные параметры, что позволит избежать ошибок и получить быстрый и правильный результат.

Таким образом, расчет фермы для навеса должен учитывать множество особенностей, чтобы получить грамотный результат.

Как собирается каркас?

После того как будут полностью готовы фермы, имеющие оптимальные параметры и размеры, можно приступать к формированию металлического каркаса. Для этого выполняются действия:

  • Выбирается место, которое будет применяться для возведения конструкции. На него наносится разметка, на основании которой будут выполняться все последующие действия.
  • Производится грамотная установка опор, которые надежно бетонируются, причем они должны располагаться строго вертикально. Во время работы непременно надо пользоваться уровнем или отвесом, так как только эти инструменты гарантируют действительно получение ровной конструкции.
  • К стойкам присоединяются квадратные трубы, для чего придется пользоваться сварочным аппаратом.
  • Монтаж ферм осуществляется непосредственно на земле, причем к полученным поясам надо приварить перемычки и раскосы. Они должны находиться как вверху, так и внизу. Только после этого можно поднять готовые элементы, которые привариваются к опорам.
  • Для крепления поликарбоната в качестве основы выступают перемычки, причем они фиксируются к каждой ферме, а расстояние между ними должно быть равно примерно полметра.
  • После изготовления конструкции надо хорошо и тщательно зачистить металлические элементы, которые далее покрываются грунтовкой и красятся. Только тщательная и надежная защита обеспечит долговечность конструкции, так как на ней не начнется процесс коррозии.

Таким образом, создать каркас для навеса из ферм достаточно легко, для чего надо только заранее уделить внимание грамотным расчетам и точно следовать правильной инструкции для создания конструкции.

Видео по теме:


Основные рекомендации

Чтобы процедура создания конструкции была легкой и не сопровождалась какими-либо сложностями и недостатками, рекомендуется учитывать некоторые советы:

  • навес должен обладать скатом с углом от 25 до 30 градусов, а иначе с него не будет сходить снег;
  • выбирать следует профильные трубы, стенки которых не меньше 3 мм в толщину;
  • между фермами оставляется расстояние, которое не будет превышать 1,75 м, а иначе листы поликарбоната будут сильно провисать;
  • требуется, чтобы поликарбонат выходил за пределы каркаса примерно на 15 см, чтобы на металлические элементы не попадали осадки;
  • не рекомендуется для креплений листов поликарбоната пользоваться тяжелыми болтами, которые значительно повышают вес конструкции;
  • во время сварки надо учитывать все правила безопасности, а если вовсе отсутствует опыт работы, то лучше всего довериться специалистам.

Таким образом, фермы для навеса могут обладать разными формами и могут создаваться из разных материалов. Оптимальным считается использование элементов из металла, которые заранее правильно рассчитываются, а только потом привариваются к стойкам и соединяются друг с другом. Чтобы полученная конструкция прослужила длительное время, требуется защитить металлические элементы от коррозии специальными составами, а также заранее произвести грамотные расчеты. В этом случае навес будет прекрасно справляться с сильным ветром или большим количеством снега.

Посмотрите еще статьи:

kryshagid.ru

Как рассчитать навес из металла — О тенте

Навес является одной из самых распространенных конструкций, к строительству которой люди прибегают достаточно часто, не имея практически никакого опыта и навыков в данной сфере. Дело в том, что в большинстве случаев навесы сооружаются для того, чтобы защитить от воздействия климатических условий, осадков и некоторых других повреждений тот или иной предмет. Чаще всего закрывается таким образом автомобиль, детская площадка, небольшая территория на дачном участке, отведенная под отдых на природе. Также навес можно соорудить для защиты бассейна от попадания в него мусора. От того, в каких именно целях используется навес, для него может быть выбран соответствующий материал, форма и инструменты для возведения конструкции. Так, например, обычный теневой навес может быть сделан из нескольких деревянных или металлических стоек и накинутого сверху тента. Для более массивных сооружений этого будет недостаточно, и, скорее всего, вам придется прибегнуть к некоторым дополнительным элементам, которые позволят укрепить всю конструкцию.

В большинстве случаев навесы сооружаются для защиты от воздействия климатических условий, осадков тот или иной предмет.

К таким элементам относятся металлические фермы, которые используются не только для сооружения навесов, но и имеют широкое распространение в таком виде конструкций, как ангары. Данные конструкции имеют стержневые основы, которые могут быть использованы как для перекрытия, так и для его основы. Такое широкое распространение фермы получили благодаря тому, что они оказываются и в процессе монтажа, и в процессе дальнейшей эксплуатации намного выгоднее, нежели обычные балки. Высокие показатели прочности и устойчивости перед механическими и химическими воздействиями оправдывают в полной мере усилия и время, потраченные на возведение навеса именно из этого материала. Из отдельных стержней сооружаются абсолютно любые геометрические фигуры, которые позволяют возвести навес для любых целей. При этом стоит отметить еще и тот факт, что материал практически не подвержен никаким коррозийным проявлениям, вес конструкции существенно ниже, чем вес привычных деревянных или бетонных каркасов для навесов. Все это позволяет говорить о том, что более подходящего материала для возведения крупного навеса найти пока невозможно.

Вам может быть интересно: Сайт о канализации.

Основные элементы ферм для навесов и их расчет

Схема фермы для навеса.

Данное сооружение является так называемым каркасом всего покрытия. Для того чтобы поставить ферму, необходимо несколько прямых стержней, которые соединяются между собой в узлах. Узлы могут быть шарнирными и жесткими. В результате строение представлено:

  • верхним и нижним поясами;
  • стойками;
  • раскосами.

На основе данной конструкции и по ее принципу сооружается масса строений. Например, с помощью ферм возводятся павильоны, сцены, мосты, гаражи, заводы и многое другое. Поэтому, если в ваших планах есть соорудить что-то из списка выше, то навыков, полученных в результате установки навеса, вам обязательно должно хватить.

Если вы намерены поставить навес именно с помощью данных материалов, то у вас будет 2 способа, с помощью которых можно будет осуществить это мероприятие.

Схема устройства навеса из поликарбоната.

Первый, самый простой, заключается в том, что вы приобретаете фермы в готовом виде. Данный вариант подходит тем, у кого имеется достаточное количество материальных средств, но нет желания и возможностей приступать к самостоятельному сооружению.

Если же вы намерены сэкономить на строительстве навеса, то вы, скорее всего, предпочтете другой путь. Связан он с тем, что все монтажные работы будут осуществляться вами самостоятельно. При этом особое внимание нужно будет обратить на необходимость осуществления большого количества расчетов нагрузок, которые оказываются на все элементы конструкции. Именно согласно этим данным нужно будет выбирать тот или иной материал. После того как материалы будут выбраны и подготовлены, нужно будет приступать к монтажу всей системы. Если что-то будет сделано не так, то ферма из профильных труб не сможет прослужить вам столько времени, на которое вы рассчитываете. Многое зависит от того, под каким углом будет накрыта крыша навеса.

Вернуться к оглавлению

Как правильно рассчитать ферму для навесов?

Схема расчета треугольной фермы.

В соответствии с требованиями СНиП, для расчета конструкции для того или иного навеса (независимо от его формы и функциональной принадлежности) необходимо пройти через несколько стадий в процессе определения нагрузки на сооружение. Для этого сначала необходимо выбрать схему строения. На данном этапе определяются контуры поясов фермы. Зависит эта схема от того, какие функции должен будет выполнять навес, от того, какая крыша будет на нем, и от того, под каким углом она будет размещаться.

После этого вам предстоит определиться с размерами будущего строения. Высота фермы будет зависеть от того, какой кровельный материал планируется наносить на нее, от того, будет ли ферма стационарной или передвижной. Длина же определяется в соответствии с принципами экономии. В том случае если пролеты между стойками будут превышать расстояние в 36 метров, необходим будет еще и расчет строительного подъема. Это так называемый обратный изгиб сооружения от ощущаемых нагрузок. Далее вы должны будете определить размеры панелей. Зависит это от того, каким является промежуток между деталями, распределяющими нагрузку на всю конструкцию. Помимо этого, панели должны соответствовать углу раскоса фермы. В зависимости от панелей и их размеров, определяется еще и расстояние между узлами ферм. Эти показатели должны совпадать.

И все-таки, даже если все вышеперечисленные этапы показались вам достаточно простыми, стоит посоветоваться с профессиональным конструктором. Он даст вам советы относительно схемы, которую вы составите, что-то подкорректирует. Только тогда можно будет переходить непосредственно к реализации проекта. Другой вариант связан с тем, что на этапе составления схемы можно пользоваться уже готовыми материалами и расчетами. Так, например, многие конструкторы в своих блогах делятся уже имеющимся опытом. И если показатели их сооружения схожи с вашими, то нет ничего дурного в том, что за основу вы возьмете уже проверенную схему.

Вернуться к оглавлению

Как рассчитать конструкцию классической фермы

Схема треугольной стропильной фермы.

Одним из самых распространенных видов ферм является ферма-арка. В ее состав входит 2 пояса: верхний и нижний. Направляющим здесь будет именно нижний пояс, который выполняется в виде дуги. Соединение профилей осуществляется с помощью так называемых ребер жесткости. Радиус самой арки может иметь абсолютно любые размеры. Выбор ваш будет зависеть в большей степени от природных условий, в которых располагается здание и от его высоты. Ну и, конечно же, многое находится в прямой зависимости от имеющихся у вас материальных средств. Ведь чем выше арка и сама ферма, тем дороже она будет стоить.

Самым главным качеством и фактором, на который нужно обратить особое внимание, станет такой показатель, как несущая способность фермы. Она тоже зависит от высоты, так как чем выше сооружение, тем меньшее количество снега будет на нем задерживаться. Помимо этого, на возможность противостоять нагрузкам будет влиять еще и то, какое количество ребер жесткости будет закреплено в ферме. Все детали между собой должны быть закреплены максимально прочно, поэтому лучше всего самостоятельно сварить ферму для навеса.

Для ферм использование металлических профильных труб наиболее предпочтительно, так как они практически не деформируются, позволяют возводить массивные сооружения, вес которых получается незначительным, так как внутри все эти трубы пустые. Помимо вышеуказанных преимуществ, можно отметить еще и то, что стоимость готового навеса окажется минимальной по сравнению с остальными вариантами. Ну и, как уже было сказано, все это приводит к тому, что прослужат такие конструкции очень долго.

Вернуться к оглавлению

Какие данные нужны для расчета нагрузки на ферму?

Схема висячих стропил.

Сперва необходимо определиться со значениями коэффициента μ (определяет переход нагрузки снега на земле на нагрузку снежного покрова на навес) на каждом пролете верхнего пояса. Для этого вам потребуется определиться с углом наклона касательных. Так, например, на первом пролете угол будет равен примерно 48°, на втором — 40°, на третьем — 30°.И так, с каждым пролетом угол будет уменьшаться. Формула нагрузки на навес рассчитывается из показателей Q и l. Здесь Q — нагрузка от снежного покрова на первый узел фермы, l — длина металлических стержней. Для того чтобы рассчитать их, вам нужно вычесть cos угла, под которым располагается перекрытие. В связи с этим, на 1 пролете μ = cos1.8.48 = 0,07. Для того чтобы рассчитать l, нужно cos этого угла умножить на 0,6, поэтому l = 0.6.cos48 = 0.4 м. Что касается нагрузки на навес, то формула ее расчета представляет собой произведение l и μ и 180. Таким образом, Q = 180.0.07.0.4 = 5 кг. В соответствии с другими показателями, эти же показатели будут равны следующим значениям: на 2 пролете μ = 0.3, l = 0.5 м, Q = 29 кг. На 3 пролете μ = 0.5, l = 0.54 м, Q = 56 кг.

Соединив вместе все показатели, вы сможете рассчитать общую нагрузку фермы на почву, а также выбрать правильные материалы и их габариты (например, длину балок).

Итак, в соответствии с требованиями СНиП, именно фермы из металлических профильных труб способны и противостоять нагрузкам (от снега, ветра и дождя), и не слишком сильно «давить» на поверхность земли. Для того чтобы соорудить большой навес, вам потребуются трубы с сечением 40*40 мм, толщина стенок которых будет равна 3 мм. Чуть тоньше (2 миллиметра) потребуются трубы для навесов длиной от 4,5 до 5,5 метров. Остальные показатели останутся такими же. Ну, а габариты маленького навеса должны быть примерно равными 40*20 мм. Для перекрытия, крыша которого располагается под уклоном в 25-30°, необходимо выбрать треугольную форму ската. При этом если длина одного пролета не превысит 30 метров, то высота козырька в таком случае должна составлять приблизительно пятую часть от длины пролета. Благодаря этому, весить данная ферма будет немного.

otente.ru

видео-инструкция по монтажу своими руками, особенности металлических изделий, для поликарбоната, как рассчитать, как сварить, цена, фото

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Возведение фермы для навеса своими руками требует выполнения точных расчётов и умения обращаться со сварочным аппаратом. Если вы допустите хоть малейшую ошибку, то конструкция в результате попросту сложится под воздействием снега и ветра. Поэтому перед началом выполнения работ ознакомьтесь с изложенными далее рекомендациями.

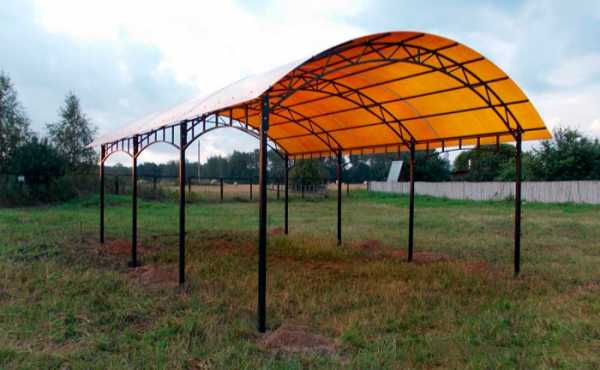

Фото арочного навеса из стальных труб

Выполнение поставленной задачи

Односкатные металлические фермы для навесов

Навесы имеют достаточно широкую сферу применения:

  • Оборудование автомобильных стоянок открытого типа, которые выступают более дешёвой альтернативой капитальным гаражам.

Защита автомобиля от атмосферных осадков

  • Обустройство остановок общественного транспорта, козырьков магазинов и даже рекламных баннеров.
  • Создание веранд и беседок. Ещё один вариант сэкономить на постройке полноценного садового домика – создать надёжную крышу с прочными стойками.

Дачный навес из поликарбоната

При этом их надёжность обеспечивается за счёт металлических ферм, которые прочно связывают между собой лаги и опорные столбы. Такая конструкция в случае правильной установки прослужит вам долго и качественно. Начать же следует с выбора подходящих материалов.

Из чего лучше всего изготовить ферму

Профильные стальные трубы

Наилучшим образом с такой задачей справятся металлические трубы с прямоугольным или квадратным сечением, которые обладают несколькими важными для нашего случая достоинствами:

  • Высокая прочность за счёт наличия рёбер жёсткости. Если круглое изделие согнуть вполне доступно в домашних условиях, то с профильной такой фокус не удастся.
  • Доступная цена, благодаря относительно несложной технологии производства. Лучше всего подходят горячекатаные образцы.
  • Удобная форма. Крепление плоских стенок своими руками осуществляется гораздо проще, чем закруглённых, это касается как сварки, так и болтов.

При выборе размеров руководствуйтесь такими правилами:

Ширина навеса, смРазмер сечения трубы, ммТолщина стенки трубы, мм
До 45040 на 202
450-55040 на 402
Более 55060 на 302
40 на 403

Что нужно учесть в расчётах

Совет: если вы хоть немного сомневаетесь в правильности ваших вычислений, то рекомендуется проконсультироваться у специалиста, так как цена возможной ошибки окажется гораздо выше его платных услуг.

Перед тем, как рассчитать ферму для навеса, обзаведитесь счётной машинкой и специализированной программой, которая находится в свободном доступе в интернете.

Подойдёт любой обыкновенный калькулятор

Расчет конструкции навеса предполагает выполнение следующих действий:

  1. Выбор схемы структуры фермы: арочная, односкатная, двухскатная или прямая. Здесь следует учесть выполняемые будущим навесом функции, используемые при его возведении материалы и личные предпочтения.

Двухскатный навес, покрытый металлочерепицей

  1. Далее определяются габариты всего сооружения. При этом важно осознавать то, что в случае увеличения высоты навеса возрастает и его несущая способность. Следовательно, в таком случае стоит позаботиться о дополнительной установке нескольких рёбер жёсткости, которые усилят прочность объекта.
  2. В том случае, когда пролёт превышает 35,9 м, требуются вычисления для строительного подъёма, чтобы определить каков будет изгиб погашения, направленный обратно от воздействий на конструкцию.
  3. Также определяются параметры панелей фермы в соответствии с удалённостью друг от друга компонентов, осуществляющих передачу нагрузки.
  4. Оканчиваются расчёты нахождением удалённости одного узла от другого, наиболее часто этот параметр равен ширине панелей.

Совет: можно использовать старые готовые проекты, лишь подставив в них свои значения. Это значительно облегчит задачу и поможет избежать банальных ошибок.

Пример выполнения расчётов

Сооружение навеса для веранды

Для примера возьмём навес, обладающий следующими параметрами:

ПараметрЗначение
Ширина9 м
Уклон8 градусов
Величина пролёта4,7 м
Предполагаемая нагрузка снега84 кг/м²
Высота стойки2,2 м

Одним краем ферма будет опираться на кирпичное здание, а другим на специально установленную колонну. Для её создания возьмём трубы с сечением 45 на 45 мм и толщиной стенки 4 мм.

Схема железной фермы

Проведя вычисления с помощью специальных программ, мы получим следующие значения для создаваемой фермы:

ПараметрЗначение
Вес150 кг
Вертикальная нагрузка на одну стойку1,1 т
Коэффициент надёжности1
Величина пролёта4,7 м (совпадает с навесом)
Высота40 см
Количество панелей в верхнем поясе7

Советы по монтажу

Установка фермы при помощи сварочного аппарата

Сразу стоит отметить, что сварка имеет ряд преимуществ перед осуществлением болтовых соединений:

  1. Отсутствие утяжеления болтами, что позволяет добиться меньшего веса итоговой конструкции и, соответственно, меньшей нагрузки на конструкцию.
  2. Высокая устойчивость к возможным деформациям. Сварочный шов более прочен и надёжен.
  3. Длительный эксплуатационный срок, который равен долговечности используемых компонентов.
  4. Меньшая стоимость реализации. Электроды дешевле качественных болтов.
  5. Равномерное распределение металла. Исключается перекос давления на несущие сваи.
  6. Высокая скорость возведения сооружения. Профессиональный сварщик достаточно быстро справляется с поставленной задачей.

Совет: единственный случай, когда лучше использовать болты, это тогда когда вы применяете оцинкованные трубы.
Потому что сварка разрушает слой цинка, повышая опасность возникновения коррозии.

Как сварить ферму для навеса собственными силами? Если у вас уже готовы все расчёты, подобран материал, и вы умеете пользоваться сварочным аппаратом, то процесс не будет представлять для вас ничего сложного.

krovlyakryshi.ru

Конструкция арочной фермы для навеса – таблица расчета для чайников, онлайн-калькулятор, изготовление обрешетки, проект навеса 6 на 6 из профильной тр

Проекты металлического навеса из профильной трубы и поликарбоната, их эскизы и чертежи

Перед созданием навеса арочной формы своими руками делается чертеж и расчет всех элементов и узлов крепления.

Чертеж и проект помогут решить вопросы относительно номенклатуры и количества приобретаемых строительных материалов, интерьера и экстерьера металлической конструкции и дизайна всего участка.

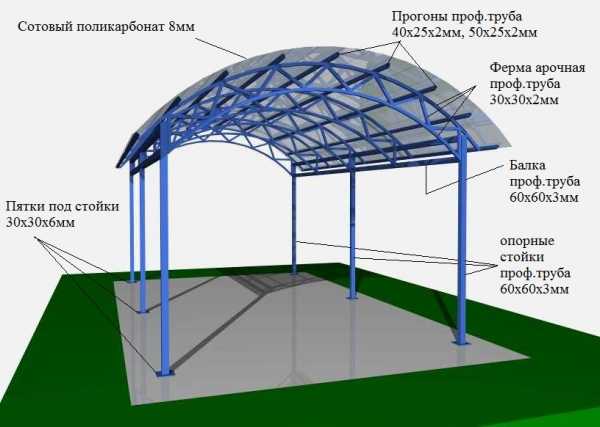

Чертеж навеса из поликарбоната

Поэтому содержание проекта представляет собой:

• Расчет прочности опор и ферм;

• Расчет сопротивления крыши ветровой нагрузке;

• Расчет нагрузки на кровлю в виде снега;

• Эскизы и общие чертежи металлического навеса арочной формы;

• Чертежи основных элементов с их габаритами;

• Проектно-сметная документация с расчетом количества и стоимости стройматериалов.

Основа конструкции металлического навеса по чертежу — стропильная ферма. Расчет формы, толщины, сечения и расположение откосов фермы сложен. Главные элементы фермы — пояса верхнего и нижнего вида, образующие пространственный контур. Сборка арочной фермы для навеса производится по арочным балкам. Особенность арочной фермы — минимизация изгибающих моментов в конструктивных поперечных сечениях. При этом материал арочной конструкции сжимается. Поэтому производимые чертеж и расчеты осуществляются по упрощенной схеме, где кровельная нагрузка, нагрузка крепежной обрешетки и снежной массы равномерно распределяются всей площади.

Проект навеса из поликарбоната

Проект навеса и его чертеж включают в себя следующие расчеты:

• Реакция горизонтальных и вертикальных опор, напряжение в поперечных направлениях, что повлияет на подбор сечения несущего профиля;

• Кровельные снеговые и ветровые нагрузки;

Районирование территории РФ по расчетному значению веса снегового покрова

• Сечение внецентренно сжатой колонны.

Таблица расчета арочной фермы

Ферма – это основа всего покрытия. Для ее установки потребуются прямые стержни, соединяемые в шарнирных или жестких узлах.

Установка арочной фермы

Ферма включает в себя пояса верхнего и нижнего вида, стойки и раскосы. В зависимости от оказываемых нагрузок на все элементы арочной фермы выбирается материал для нее. Нагрузки на сооружение определяются в соответствии с требованиями СНиП. Для чего выбирается схема строения, где указываются контуры поясов фермы. Схема зависит от того функции навеса, его крыши и ее угла размещения.

Таблица расчета арочной фермы

После определяются размеры фермы. Ее высота фермы зависит от кровельного материала и вида фермы — стационарная или передвижная. Ее длина – по желанию. При пролетах между стойками от 36 м рассчитывается строительный подъем — обратный изгиб фермы от ощущаемых нагрузок. После рассчитываются размеры панелей, которые зависят от промежутка между элементами, распределяющими нагрузку на конструкцию фермы. От этого зависит расстояние между узлами. Совпадение обоих показателей обязательно.

Строительный подъем арочной фермы

У арочной фермы направляющим является нижний пояс, выполненный в виде дуги. Профили соединяются ребрами жесткости. Радиус арки может быть любым и зависит от природных условий расположения фермы и ее высоты. От несущей способности конструкции фермы зависит ее качество. Чем выше ферма, тем меньшее снега будет задерживаться. Количество ребер жесткости помогает противостоять нагрузкам. Все детали навеса лучше сварить.

Количество ребер жесткости арочной фермы

Для начала рассчитывается коэффициент μ для каждого пролета пояса верхнего вида — переходящая нагрузка снежной массы на земле на его нагрузку на конструкцию. Для чего нужно знать угол наклона касательных. С каждым пролетом радиус угла становится меньше. Для вычисления нагрузки используются показатели Q — нагрузка от снега на 1-вый узел фермы, и l — длина стержней из металла. Для этого вычисляется cos угла расположения перекрытия.

Таблица общей нагрузки арочной фермы на почву

Нагрузка вычисляется по формуле — произведение l и μ и 180. Соединив все показатели вместе, рассчитывается общая нагрузка арочной фермы на почву и подбираются материалы и их габариты.

Изготовление обрешетки из профильной трубы и покрытие фермы поликарбонатом

Фермы из профильной трубы долговечны, прочны и экономичны. Профильная труба — профиль из металла, прокатанный и обработанный с помощью станков.

Профильные трубы

По типу сечения они классифицируются на профили овального, прямоугольного и квадратного сечений. Фермы из профильной трубы арочного типа обладают высокой прочностью, длительным сроком их эксплуатации, возможностью сооружения сложных конструкций, доступной стоимостью, небольшим весом, устойчивостью к деформациям и повреждениям, влаге и ржавчине и возможностью их отделки полимерными красками.

Разновидность профильных труб

Для сборки или крепежа элементов используются спаренные уголки. Конструируя верхний пояс, используют 2 тавровых уголка различной длины.

Уголки стыкуются сторонами с меньшим размером. Нижний пояс соединяется уголками с равными сторонами. Соединяя большие и длинные фермы используют накладные пластины.

Стыкование тавровых уголков

Парные швеллеры распределяют нагрузку равномерно. Раскосы монтируются под углом 45, а стойки — под 90.

Схема монтирования раскосов и стоек

После сборки приступают к сварочным работам, после чего каждый шов зачищается. Завершающий этап — обработка антикоррозийными растворами и краской.

Зачистка сварного шва

На готовую ферму устанавливаются листы поликарбоната — полупрозрачного пластика, который способен защитить от погодных осадков. При этом учитывается толщина и форма используемого листа. При большом радиусе изгиба используются сотовый поликарбонат от 8 до 10 мм в толщину. При малом радиусе — монолитный волновой до 6 мм.

Сотовый поликарбонат

Монолитный волновой поликарбонат

Фермы из профильной трубы предназначены для придания всей конструкции навеса жесткости и соединения стоек воедино. Образованные арки — основа для крепления поликарбоната. Рекомендуется использовать такие же уголки, как и при изготовлении ферм. Должна быть предусмотрена резиновая подложка, чтобы материал не контактировал напрямую с элементами из стали, что сохранит от быстрого износа козырька.

Смонтированная ферма под поликарбонат

Для установки стоек навеса делается столбчатое основание, чьи габариты на 5-7 см превышают размеров опоры. Для защиты от воды и влаги основание покрывается рубероидом. В процессе заливки фундамента производится установка крепежных штырей.

После монтажа навеса из поликарбоната производится крепление фермы, которая соединяет все элементы навеса в общий каркас. Нарезая и устанавливая листы поликарбоната:

• Используют термошайбы, компенсирующие расширение пластика от высоких температур.

Монтаж поликарбоната с помощью термошайб

• Осуществляется обработка торцов сотового поликарбоната паропроницаемой лентой.

Обработка торцов сотового поликарбоната паропроницаемой лентой

• Наружная сторона должна остаться в заводской упаковке для ее защиты от выцветания.

• Расположение ребер жесткости по дуге. При использовании монолитного волнового поликарбоната направление изгибов совпадает с арками.

Установка поликарбоната по ребрам жесткости

Конструкция арочной фермы для навеса – таблица расчета для чайников, онлайн-калькулятор, изготовление обрешетки, проект навеса 6 на 6 из профильной трубы, поликарбоната, металлических конструкций – эскиз, чертеж

Источник: http://navesimoskva.ru/navesi/svoimi-rukami/raschet-i-izgotovlenie-arochnoj-fermy/

www.breegs.ru

РубрикаРазное

Добавить комментарий
