Крепление акриловой ванны к стене: 3 надежных варианта

Во времена СССР ванны были чугунными, чаша стандартного размера 0,7х1,5 м весила 80 – 100 кг. Случайно сдвинуть с места такую монументальную конструкцию практически невозможно. Поэтому проблем с дополнительным обеспечением отсутствия степеней свободы в горизонтальной плоскости у пользователя не возникало в принципе.

Уже при использовании штампованных стальных чаш сантехнических приборов весом 30 – 40 кг появилась проблема:

если ванна не вмурована в стены, и не стоит враспор к ним, сохраняется возможность сдвига ее в горизонтальной плоскости;
при этом выходной патрубок сифона может выскочить из тройника канализации;
резко повышается вероятность затопления санузла и нижних соседей.

Вес акриловой ванны стандартных габаритов составляет 15-20 кг. Каркас обеспечивает устойчивость чаши от опрокидывания, равномерное распределение нагрузок от веса воды и пользователя. При этом без воды изделие остается очень легким, его можно легко сдвинуть, случайно задев угол или потянув на себя бортик.

Поэтому крепление акриловой ванны к стене является обязательным пунктом в пошаговой технологии установки современного сантехнического изделия.

Содержание статьи

Заводской крепеж и каркас

Предусматривая возможность закрепить акриловую ванну от сдвига в горизонтальной плоскости, производители комплектуют сантехнику металлическими скобами или полимерным крепежом аналогичной формы.

Заводская скоба для крепления борта чаши к стене.

Скобой называется изогнутая стальная полоса, одной плоскостью прилегающая к опорной поверхности, другой образующей крючок. Пластиковый крепеж формируется в экструдерах или отливается целиком.

Пластиковый заводской крепеж для ванны

Пошаговая методика монтажа к несущей конструкции выглядит следующим образом:

элементы каркаса крепятся к чаше саморезами снизу;

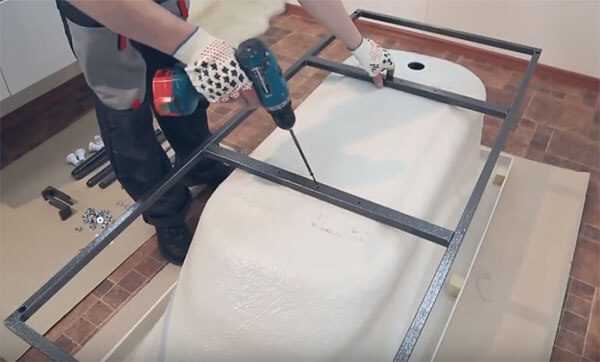

Прикручивание трубчатого каркаса к днищу ванны.
ванна устанавливается на место эксплуатации, борта выставляются в горизонтальной плоскости за счет регулируемых по высоте ножек;
производится разметка на стенах верхней кромки чаши прилегающих к ним ее сторон;
Разметка верхнего борта ванны.
ванная сдвигается, замеряется высота ее борта, разметка на стенах переносится ниже на величину этого значения;
по линии монтируются скобы или пластиковый крепеж;
Установка скоб на стену.
чаша приподнимается над крючками, надевается бортиком на них.

В штатных опорах регулируемых по высоте ножек силового каркаса акриловой ванны обычно не бывает отверстий для крепления их к полу. Самым недорогим вариантом фиксации сантехнического изделия в горизонтальной плоскости является изготовление таких отверстий, разметка после регулировки высоты, удаления ванны, сверления глухих отверстий в полу.

Если ванна устанавливается после облицовки стен кафелем, панелями ПВХ, то оставшаяся между ее бортами и стенами щель по умолчанию заделывается герметиком.

Этот материал фактически является клеящим средством с высокой адгезией к пластику, керамике. Поэтому чаша ванны гарантированно не будет шататься, даже без дополнительных мероприятий по стабилизации пространственного положения.

Альтернативные способы крепления

Если комплектация сантехнического изделия не предусматривает наличия скоб или пластиковых элементов, самостоятельное крепление ванны к стене производится альтернативными способами:

заводским крепежом – кронштейны, скобы;
самодельным крепежом – крючки, скобы, кронштейны;
креплением лапок каркаса к полу – ножки фиксируются дюбелями;
изготовлением глухих экранов – из кирпича, гипсокартона, прочих влагостойких листовых материалов.

Основная задача всех этих способов – обеспечить жесткое пространственное положение чаши относительно стен, к которым она примыкает.

Другими словами, если просто прикрутить к стене/стенам брусок, профиль, на которые обопрется ванна бортами возле стены, чаша перестанет качаться.

Профиль предотвращает опрокидывание чаши, скоба притягивает ее бортик к стене.

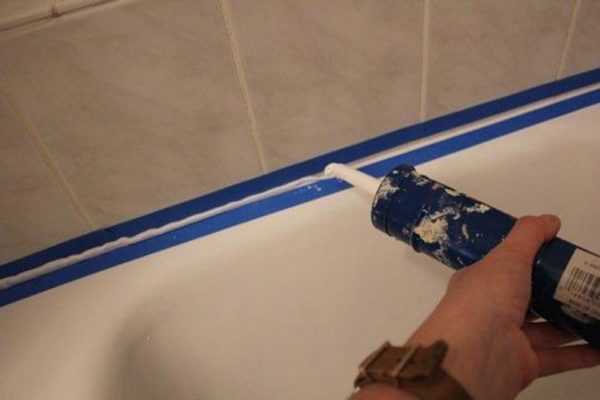

После заделки зазора между бортиком и стеной сантехническим герметиком чаша приклеится к ограждающим конструкциям, и станет неподвижной. Если к бруску дополнительно прикрутить скобы, то надежность конструкции резко увеличится.

Крючки, скобы, кронштейны

Данная категория крепежа, при помощи которого борт ванны притягивается к стене, условно делится на две категории:

Соответственно, для первой категории крепежа необходим доступ к метизам после того, как сантехника смонтирована по месту эксплуатации. С учетом конфигурации ванны и ее расположения в санузле это возможно лишь с двух торцов.

Поэтому схема установки регулируемого крепежа выглядит следующим образом:

ванна примыкает к двум стенам – 2 шт. по углам длинного борта, 2 шт. по углам короткого борта;
Схема расположения регулируемого крепления для ванны возле двух стен.
ванна вплотную к трем стенам – 2 шт. по углам длинного борта, по 2 шт. по углам коротких бортов.
Схема установки регулируемого крепежа.

Для нерегулируемого крепежа его количество вдоль длинного борта сантехники можно увеличить до 3 – 4 скоб.

Чаще всего в магазинах продается регулируемый крепеж следующего типа:

В качестве нерегулируемого крепежа, выпускаемого промышленным способом, чаще всего используются Г-образные крючки, стальные скобы.

Кроме обычного крюка, вворачивающегося в нейлоновую распорную гильзу, можно применить анкерные болты аналогичной конфигурации.

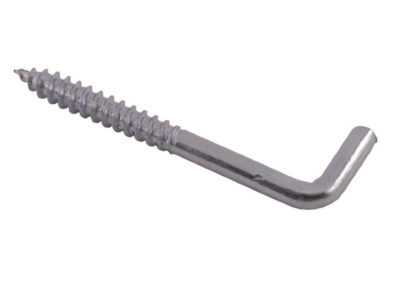

Анкерный крюк.

Обычные скобы домашний мастер в состоянии выгнуть из металлической полосы, просверлить в них по паре крепежных отверстий самостоятельно. Реже борт ванны крепится к стене плоскими крючками. Это возможно только при укладке плитки от борта ванны, чтобы облицовка скрыла место установки.

Самодельный крепеж

Их рекомендуется прятать в бетон, гипсокартон заподлицо, так как при толщине пластины от 0,5 мм они уже будут мешать нормальной укладке кафеля. Подобные крючки можно монтировать и на плитку, но лишь в том случае, если щель между бортом сантехники и стеной будет маскироваться сантехнической лентой для защиты от проникновения воды.

Внимание: Заводской и самодельный крепеж должен фиксироваться к бетонным, кирпичным поверхностям. Если плитка приклеивается на фальш-панель из ГКЛ, места установки скоб должны усиливаться стойками из профиля, чтобы дюбель гвоздь не шатался.

Самодельные каркасы

Все штатные каркасы акриловых ванн имеют практически одинаковую конструкцию:

рама из стальной квадратной трубы под днищем чаши;
регулируемые стойки, поддерживающие ванну по углам.

Разновидности штатных каркасов.

Пользователя обычно не устраивает отсутствие верхней рамы вдоль длинных и коротких бортов, отсутствие жесткой фиксации стоек к полу. В отличие от чугунных, стальных чаш, установка акриловой ванны без каркаса, тем более, ее эксплуатация, невозможна физически.

Если прямая, угловая ванна из синтетического материала не имеет в комплекте каркаса, или его конструкция по каким-то причинам не устраивает пользователя, изготавливается самодельная конструкция из профиля, реже из бруска. Основными нюансами при сооружении каркаса являются:

Каркас можно сделать усиленным, сварив конструкцию из уголка, как на фото ниже. После установки по месту его следует прикрепить к стене дюбелями.

Деревянные каркасы менее долговечны, стойки, перекладины могут изменять геометрию из-за коробления древесины.

Подробно: Пошаговая инструкция по изготовлению каркаса.

Кирпичная кладка

В отличие от каркаса, кирпичный экран является разомкнутой конструкцией – стена, угол. Она возводится с внешней части ванны, упирается в ее борт, прижимая чашу к стене. Жесткость экрана обеспечивается свойствами конструкционного материала. Особенностями конструкции экрана из кирпича являются:

зазор между дном и полом нужно или запенить, или заложить кирпичом для создания опоры;

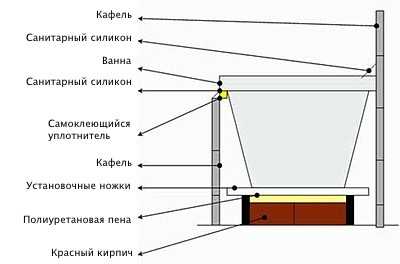

Монтаж акрилового сантехнического изделия на кирпичи.
кладка может выполняться в ¼ или ½ кирпича;
Кирпичный экран, кладка на ребро в четверть.
при разметке следует учесть толщину кафеля и плиточного клея, схему раскладки и размер плитки для установки люка;
Отделка кирпичного экрана с сантехническим люком мозаикой.
конструкционный материал пригоден для чаш разной конфигурации
Кирпичный экран для угловой ванны.

Ревизионный люк необходим на случай, если засорится сифон или начнет протекать патрубок канализации.

Типичные ошибки

Основными ошибками монтажа, касающимися крепления сантехнического изделия к стене, являются:

пружинящий материал лапок каркаса или прокладок под ними – образуется трещина между стеной и бортом чаши;
отсутствие люка – перекрыт доступ к сифону для его обслуживания;
слишком большой размер скобы – борт имеет свободный ход, не прижат к плитке полностью;
вместо скоб, регулируемого крепежа использованы кронштейны – эти элементы обеспечивают поддержку чаши, но не фиксируют ее плностью в горизонтальной плоскости возле стены;
неверное расположение регулируемого крепежа – нет доступа для подтягивания гайки, анкера;

Штатные экраны обычно мешают изготовлению глухих экранов, как из кирпича, пазогребневого блока, так и из гипсокартона. Домашний мастер снимает каркас, но забывает, что его нижняя рама предназначена для поддержки днища, увеличения прочности конструкции чаши.

Поэтому эту раму следует правильно заменить другими конструктивными решениями – кирпичная кладка, брус под днищем. Это предотвратит прогибание, отслаивание конструкционного материала под весом пользователя и воды.

Таким образом, крепление ванны из акрилового композита к стене решает исключительно проблему неподвижности сантехнического изделия в горизонтальной плоскости. Сделать это можно либо фиксацией бортика к стене самодельным, заводским крепежом, либо прикручиванием лапок штатного каркаса к полу, либо сооружением экрана из кирпича, ГКЛ, пазогребневых блоков.

masteravannoy.ru

Инструкция по монтажу экранов для акриловых ванн Cersanit

Устанавливаем декоративный экран на ванну Cersanit. В наличии у нас должно быть:

Сам декоративный экран.
Дюбеля для крепления кронштейнов к полу.
Винты для этих же дюбелей.
Винты для крепления кронштейнов к ванне.
Кронштейны для крепления экрана.

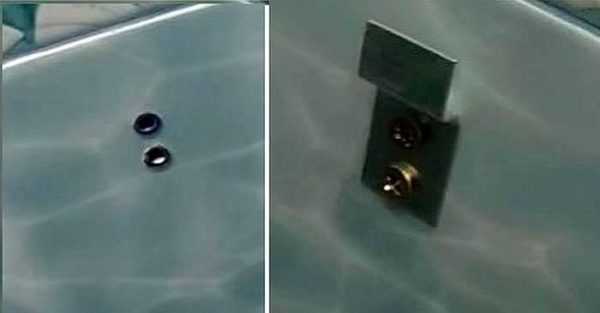

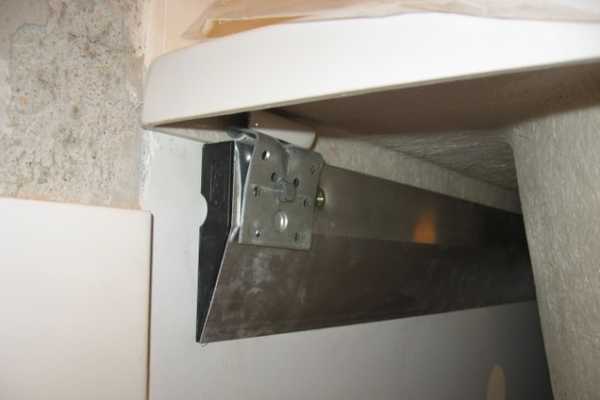

В первую очередь устанавливаем кронштейны на ванну. Под бортом ванны находятся приклеенные деревянные бруски. К ним прикручиваем кронштейны.

Несмотря на то, что бруски уже вклеены, лучше дополнительно их обмазать и зафиксировать «холодной сваркой».

Устанавливаем экран и отмечаем на полу места крепления нижних кронштейнов.

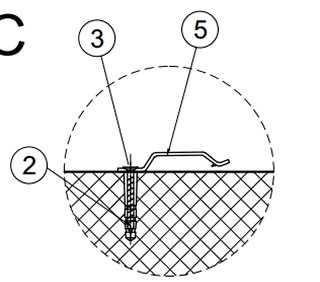

Аккуратно просверливаем пол и крепим кронштейны. Кстати, о том как просверлить твёрдую половую плитку, можно прочитать в статье.

Бывает, что из-за кривизны стен или пола экран не устанавливается. Не отчаивайтесь. Отчертите маркером мешающие участки экрана и обрежьте их болгаркой. Обрезать надо понемногу, за несколько заходов, чтобы потом не было больших щелей.
Перед окончательной установкой экрана не забудьте снять с него защитную плёнку.

P.S. Что делать, если Вам понадобится совет или консультация?

Получите ещё больше информации, прочитав другие статьи.
Задайте вопрос на форуме Электро-Сантехника.
Позвоните мне на мобильный телефон или по Скайпу.
Задайте свой вопрос в социальных сетях — ВКонтакте, Одноклассники, Facebook, Twitter, livejournal. Подписывайтесь на страницы Электро-Сантехника и узнавайте много другой интересной информации, не попавшей на сайт.
Найдите в себе желание и скажите спасибо автору сайта.

Всего Доброго! Удачи!
Искренне Ваш, Владимир Электро-Сантехник.

elektrosantehnik.ru

Установка акриловой ванны | САМ СМОГУ СДЕЛАТЬ РЕМОНТ

Последовательность установки акриловой ванны своими руками

Установка акриловой ванны – это не самая сложная сантехническая операция, но и здесь имеются свои нюансы. Если вы приобрели фирменный продукт европейского производителя, то основную информацию можно почерпнуть из инструкции, которой обязательно снабжается изделие, но даже тут есть что дополнить. Но вот если вы являетесь счастливым обладателем ванны из Поднебесной – то не отчаивайтесь отсутствием нормального руководства, такую сантехнику также можно грамотно установить, главное придерживаться технологии, а она для всего «акрила» примерно одинакова.

1. Вопреки всем инструкциям, рекомендуем сразу снять защитную плёнку и проверить целостность лицевого покрытия. Под плёнкой нас могут ожидать сколы, царапины, неровности, неравномерности цвета – претензии продавцу легче предъявить, пока товар не устанавливался/демонтировался. Кроме того, полиэтилен – всего лишь иллюзия защищённости. На этом этапе проверьте комплектность изделия, если это не было сделано в магазине.

2. На ровном участке пола (лучше вне санузла) застилаем площадку картоном или другим мягким листовым материалом и переворачиваем ванну «вверх тормашками».

3. Производим разметку днища акриловой ванны. Как правило, здесь необходимо провести осевую линию вдоль установочной доски и как минимум две – перпендикулярно ей (бывают исключения, особенно для угловых моделей). Основных момента здесь два: крепёжная арматура не должна перекрывать горловину для монтажа сифона и при этом хорошо, если крайние балки будут находиться на максимальном расстоянии друг от друга.

4. Теперь по линиям прикладываем крепёжную арматуру (она не должна выступать за проекцию края ванны, иначе ножка будет мешать установке экрана). Это могут быть отрезки квадратной трубы, специальный профиль «стеллаж-швеллер» или даже полноценная сварная рама. На днище отмечаем отверстия для ввинчивания шурупов. В некоторых случаях прямо через профиль, иногда – через крепёжные скобы.

5. Далее мы должны сделать отверстия под винты диаметром около 3 мм и глубиной примерно 6-10 мм. Нередко производители даже кладут в набор сверло, но… Акрил очень легко сверлится, поэтому рекомендуем воспользоваться для этих целей коротким «раниловским» (кровельным) саморезом с буром на конце и с одной или двумя шайбами – гарантия от сквозного повреждения 100%.

Если вариантов нет, то подберите на сверло дистанционный ограничитель, или сделайте маркер из изоленты и работайте на малых оборотах. С помощью винтов фиксируем несущие штанги на ванне.

6. Собираем ножки. Для этого на стальные шпильки в определённом порядке навинчиваем набор, состоящий из нескольких гаек, шайб, пластиковой опоры (непосредственно ножки). Если акриловая ванна идёт с экраном, то не забудьте на стержни надеть пружинные защёлки для его крепления и опоры кожуха. Вся эта конструкция фиксируется и «контрогаится» на стальных балках, которые мы установили в пункте №5. Нередко шпильки должны распираться в указанные точки под бортом ванны и под сиденье, где также есть усиление в виде плиты, тогда нужно не перестараться с растяжкой, чтобы не деформировать край изделия. Когда все точки опоры не месте, их нужно выставить «на черновую» — обычно это порядка 600-650 мм общей высоты ванны (если есть кожух – подстраивают под него).

7. Заносим ванну в санузел и ставим её в проектное положение. Пластиковыми ножками выставляем ванну по уровню, общую высоту берём исходя из размеров кожуха. Ножки фиксируем контргайками. По верху и, где возможно, по низу борта на облицовке чертим линии верхней и нижней грани изделия.

Часто на этой стадии проявляются просчёты в подготовительных работах, как правило, они заключаются в том, что ножки/рама упираются в какие-то коммуникации (многие допускают открытый монтаж под ванной). Бывают проблемы с подключением сифона (что-то мешает, или сливное отверстие сделали чётко под горловиной ванны). Решением может стать пересверливание отверстия в балке, или её переустановка с некоторым смещением.

8. Ванну убираем, на стенах отмечаем места установки захватов. Для этого замеряем ширину борта и этот размер учитываем при разметке. Обратите внимание, что края ванны не должны жёстко упираться в «дно» крюков, оставьте минус 3-5 мм. С помощью дюбелей монтируем стеновые захваты.

9. Собираем сифон (в пункте №7 мы должны были убедиться, что он нормально становится) и подключаем его к патрубку канализации диаметром 40 или 50 мм. К ванне его пока не подключаем.

10. Вовнутрь крюков-захватов наносим слой силикона, на ту часть стены, к которой прижимается борт акриловой ванны, наносим небольшое количество монтажной пены. Изделие надеваем на захваты. На ванну устанавливаем сифон, закрываем слив пробкой и набираем воду, так наша конструкция будет нагруженной и максимально неподвижной.

11. Большинство мастеров не устраивает жёсткость штатного крепления акриловых ванн (даже брендовых) – и эти нарекания справедливы. Как вариант, народ создаёт кирпичные столбы на растворе, дополнительные подпорки и т.п.

Всё намного проще, если под днищем уже смонтированной ванны сделать подложки из листового пенопласта или ЭППС. Весь «пирог» склеивается на монтажной пене, в том числе полиуретаном осуществляется крепление его к полу и к плите ванны. Такой же финт отлично подходит и для кирпича (пена вместо раствора), только не забывайте нагрузить ванну водой. В крайнем случае, можно в несколько этапов залить это пространство пеной.

8. Последний штрих – заделка зазора между бортом изделия и облицовкой стены. Здесь потребуется «санитарный» силикон. Особо аккуратные сантехники умеют белым силиконом и только мокрым пальцем (у некоторых есть специальные фигурные шпатели для герметиков) создать вполне презентабельное примыкание, но чаще на это место просится установка наружного уголка.

Несколько советов напоследок:

Устанавливайте акриловую ванну после облицовочных работ, закладывайте стены и полы полностью. В крайнем случае, заводите настенную плитку минимум на 150 мм ниже борта.
Не зажимайте изделие сверху плиткой – потом могут возникнуть проблемы с демонтажём.
Приобретайте ванну до начала работ по сантехнической разводке, заранее укомплектуйтесь сифоном (ориентируйтесь на расположение ножек, точки слива).
Строго следите за перпендикулярностью стен, к которым примыкает акриловая ванна (установка перегородок, выравнивание стен, плиточные работы), иначе возникнут сложности с захватами, а они являются важнейшими элементами фиксации.
Все аксессуары (поручни, подголовники, арматура перелива… ) устанавливайте заранее, до окончательного монтажа изделия.
Экран из кирпича и его облицовку не подводите вплотную к акрилу, оставьте зазор под эластичный герметик (2-3 мм), это же касается и настенных крюков-захватов. Помните, борта акриловой ванны не имеют несущих характеристик, все вертикальные нагрузки должны быть ориентированы на плиту днища.

samsmogy-remont.ru

Как прикрепить экран к акриловой ванне — Ремонт в квартире

Свободная ниша под ванной многими жильцами либо не используется совсем, либо, наоборот, превращается в место для хранения различной хозяйственной утвари. Однако независимо от назначения этого ничем не занятого пространства оно, как правило, закрывается с помощью специальных панелей, называемых экраном.

Установка экрана под ванну позволяет надежно скрыть не предназначенные для общего обозрения части конструкции и вместе с тем улучшить внешний вид всего помещения в целом. Большинство фирменных изделий могут содержать в своем комплекте готовые панели, однако некоторые пользователи в целях экономии предпочитают изготавливать и собирать их самостоятельно.

Разновидности экранов

Окончательно разобраться с тем, как правильно установить экраны под ванну, поможет предварительное ознакомление с представленным на рынке ассортиментом этих изделий. Любой экран изготавливается в виде жесткой конструкции, в каркасе которой определенным образом закрепляются навесные или раздвижные панели. Они, как правило, устанавливаются с наружной стороны ванны.

Конструктивные различия

По способу расположения каркасных панелей, чаще всего оформляемых в виде небольших дверок, экраны делятся на следующие виды:

с раздвижными дверцами;
со съемными или навесными панелями;
изделия с глухими стационарными плитами;
экраны с раздельными распашными дверцами или со смотровым люком.

Как особая разновидность может рассматриваться угловой экран под ванну, в конструкции которого имеется два бортика, примыкающих к стенам помещения.

Каждое из перечисленных выше исполнений оптимально подходит для установки в ванной, поэтому их выбор определяется предназначением свободного пространства. Главное, на что обращается внимание, – это чтобы выбранный тип экрана хорошо вписывался в дизайн ванной комнаты, не нарушая его общего стиля.

При оценке габаритов защитной конструкции перед ее установкой следует иметь в виду, что для большинства стандартных ванн ее размеры составляют в длину порядка 1,5–1,7 метра. При этом стандартная высота экрана под ванну в среднем равна 50–60 сантиметрам.

Различия по используемым материалам

Для изготовления экранных панелей своими руками желательно выбирать устойчивые к влажным испарениям материалы из следующего ряда:

органическое стекло;
пластик или подобные ему полимеры;
МДФ или влагостойкий гипсокартон.

Органическое стекло оригинально смотрится в интерьерах ванной комнаты, особенно если его поверхность предварительно обработана тем или иным способом.

Пластиковые панели отличаются доступной ценой и могут иметь множество различных расцветок, что привлекает к ним внимание домашних умельцев. Изделия из МДФ-материалов также не очень дороги и имеют широкий выбор цветовых гамм.

Однако наиболее предпочтительный для фронтальной отделки материал – это влагостойкий гипсокартон, к преимуществам которого следует отнест

givewhereyoulivehamptons.org

Как крепить экран к акриловой ванне

Экран под ванную ставится после полной установки емкости. Эту работу можно выполнить самостоятельно. Главное знать правила, как крепить экран к акриловой ванне.

Конструктивная особенность экрана зависит от формы емкости и способа ее установки. Некоторые изделия ставятся на специальные опоры. Они выглядят, как ножки стула. Такая фиксация сосуда считается ненадежной. Чтобы исправить ситуацию под ванную ставится экран, созданный с помощью кирпичной кладки. Минус такого устройства заключается в ограничение доступа к канализационным трубам. В случае аварии и во время ремонта ванной придется разбирать кирпичную кладку.

Если опора достаточно надежная, то можно закрепить экран, который будет выполнять эстетическую функцию. Он сможет спрятать внешнюю сторону ванной.

Кроме всего этого любой экран помогает обеспечить защиту ванной от загрязнения и влаги. Они могут привести к развитию грибковых заболеваний и плесени. Емкость начнет гнить.

Экран может быть выполнен из металла или дерева. Но второй вариант изделия долго не прослужит. Деревянная основа быстро испортится от постоянно повышенной влажности в помещении.

Установка экрана для акриловой ванны

Установка каркаса ведется в следующем порядке:

Сначала нужно выполнить необходимые замеры. По ним можно будет точно определить размер металлического каркаса. Затем вырезаются детали экрана.
Строительным уровнем делается разметка места монтирования экрана под емкостью. Идеально будет, если можно произвести временный демонтаж ванной. Потом собирается экран и устанавливается на свое место. Такая примерка изделия поможет сразу выявить неточности проектирования места установки.
Установка ванной на место. Фиксация креплений каркаса. Устанавливаются они на борт емкости. Работать нужно очень аккуратно, чтобы не повредить целостность сантехнического оборудования.
Выполнить облицовку металлического каркаса. Для этого может использоваться любой материал, который впишется в интерьер помещения. Если планируется под ванной сделать место хранения вещей, то панели могут быть в виде дверей. Для сохранения свободного пространства в ванной лучше использовать раздвижной вариант.

Акриловые ванны с экраном

Некоторые производители выпускают акриловые ванные сразу с экраном. Такой вариант изделия облегчает проблему выбора и установки защитной панели под ванную. Нет необходимости делать замеры и вырезать самостоятельно составные компоненты конструкции. В комплекте с ванной уже идут готовые экраны. Остается их только установить.

Этапы выполнения работы:

Сначала на борту емкости делаются отметки для установки креплений экрана.
Монтируются детали креплений.
Берется панель экрана и заводится под ванную. Важно, чтобы верхняя сторона попала между ботиком емкости и крепежным элементом.
Фиксация монтажных шпилек.
Там, где вначале была сделана пометка под крепление, высверливается дырка под саморез.
Проверка точного совпадения сделанных отверстий.
Экран прикрутить саморезами к ванной. Поставить заглушки на саморезы.

Установка экрана под ванну на видео ниже:
