Крепежи для крыши – Какой бывает крепеж для кровли – крепление стропильной системы

Чтобы полотно пилы не застревало в стройматериале, его следует смазать машинным маслом.

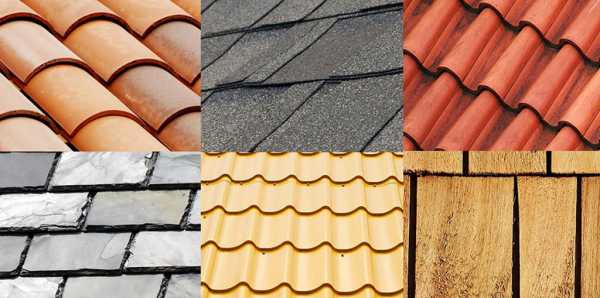

Черепица

Черепица является классическим кровельным материалом.

Преимущества и недостатки

Натуральная черепица обладает массой преимуществ:

• разнообразие форм, эстетичность и престижность;
• эксплуатационный срок достигает 100 лет;
• высокие показатели устойчивости к различным климатическим условиям;
• ремонтопригодность;
• хорошие шумопоглощающие качества – защита от внешних шумов.

3 минуса черепичной кровли:

1. Высокая стоимость стройматериала и работ по его укладке.
2. Большой вес изделий вызывает трудности при транспортировке, разгрузке, монтаже и проектировании крыши.
3. Материал хрупок и не выдерживает механических ударов.

Средства крепежа

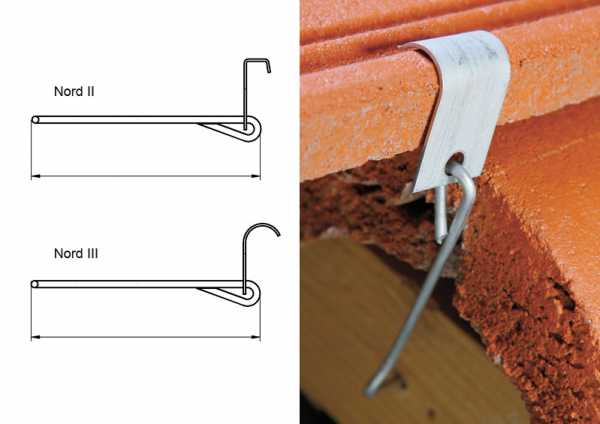

Фиксация черепицы осуществляется при помощи кляймеров и саморезов из оцинкованного материала. Крепежные элементы фиксируют в местах повышенной нагрузки.

Основные правила монтажа

Фиксацию отдельных элементов рекомендуется начинать с верхних рядов, которые расположены вдоль конька крыши. Если показатели наклона составляют более 50 градусов, то изделия прикрепляют к обрешетке в шахматном порядке. Крепление обрешетки к газобетону осуществляют при помощи специальных дюбелей с шурупами.

В местах, где будут прилегать плоскости конька и фронтона, черепичные плитки обрезают в соответствии с необходимыми размерами при помощи болгарки.

Профнастил

Крыши из профлиста, которые были построены с соблюдением технологий, будут служить десятилетиями. Материал имеет доступную стоимость и не теряет свои эксплуатационные качества в течение многих лет.

Преимущества и недостатки

Достоинства профильного листа:

1. Долговечность – производители дают гарантию на стройматериал до 25 лет.
2. Устойчив к коррозийным процессам.
3. Материал пожаробезопасен.
4. Металлопрофильный лист намного легче, чем шифер, ондулин и битумная черепица.
5. Простота в укладке и эстетичный внешний вид.
6. Не содержит в составе вредных для здоровья компонентов.

Минусы:

1. Низкая степень звукоизоляции.
2. Металлический материал подвержен коррозии.
3. Поверхность быстро накаляется на солнце.

Средства крепежа

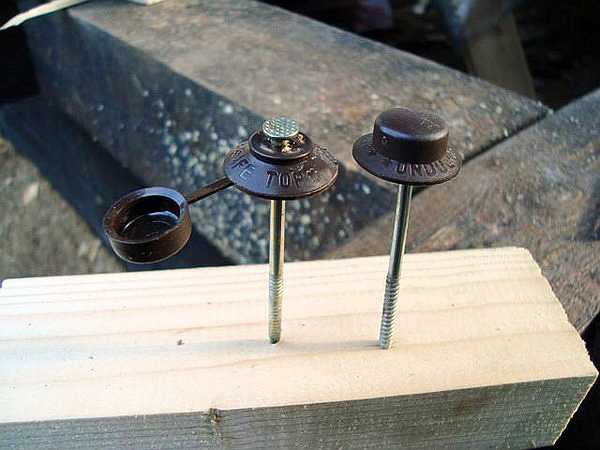

Кровля из профнастила закрепляется только специальными кровельными саморезами. С помощью такого крепежа достигается идеальное прилегание и полная водонепроницаемость кровли.

Основные правила монтажа

Кровельные листы монтируют на обрешетку снизу вверх, фиксируют их по центру саморезом. После полной укладки и проведения дополнительной проверки производят финишную фиксацию стройматериала.

Заводы-изготовители металлопрофильных изделий рекомендуют закреплять профлисты к обрешетке в местах прогиба гофры. Резать листы следует при помощи ножниц по металлу либо электрического лобзика. Не рекомендуется применять абразивные инструменты для раскройки, так как они повредят поверхностный слой.

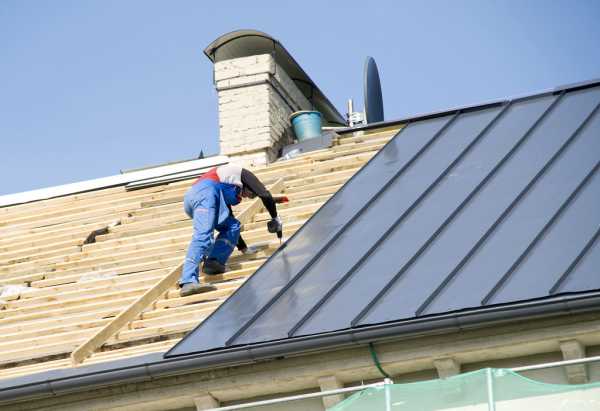

Фальцевая кровля

Фальцевые кровельные конструкции состоят из металлических элементов. Отдельные части выполнены из оцинкованной рулонной или листовой стали. Также подобные крыши выполняют из цветных металлов – меди и алюминия.

Преимущества и недостатки

Крыша, выполненная из такого материала, имеет следующие положительные качества:

1. Можно выбрать подходящий материал – сталь, медь, алюминий либо титан.
2. Материал подходит для кровли крыш сложных конфигураций.
3. Длительный срок службы и полное отсутствие протечек.
4. Небольшой вес и простота обслуживания и ремонта.

Минусы стройматериала:

1. При строительстве фальцевой крыши следует обязательно установить молниеотвод.
2. При монтаже требуются профессиональные строительные навыки.
3. В зимний период снег не задерживается, а сходит лавинами.
4. Высокая стоимость медных и цинк-титановых изделий.

Средства крепежа

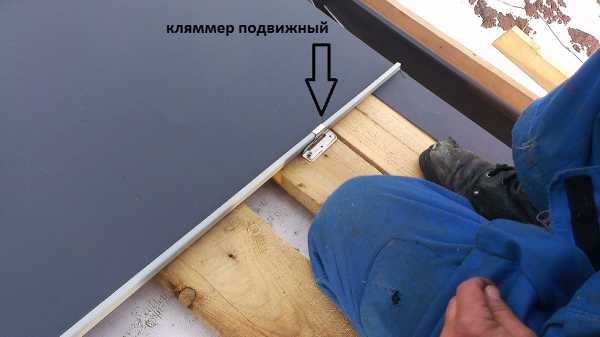

Собранные заготовки необходимого размера соединяются, после их крепят к кровле кляммерами. Такая методика очень эффективна, так как не требуется создание технологических отверстий.

Основные правила монтажа

На стройплощадке производят раскрой и разметку в местах соединения картин между собой. Укладку выполняют при помощи киянки и молотка. Фальцевая крыша укладывается на каркасное основание, рекомендуется делать его сплошным. В качестве основы подойдут плиты OSB. В случае с самозащёлкивающимися строительными элементами, каркасную раму следует соорудить из металла.

Рубероид

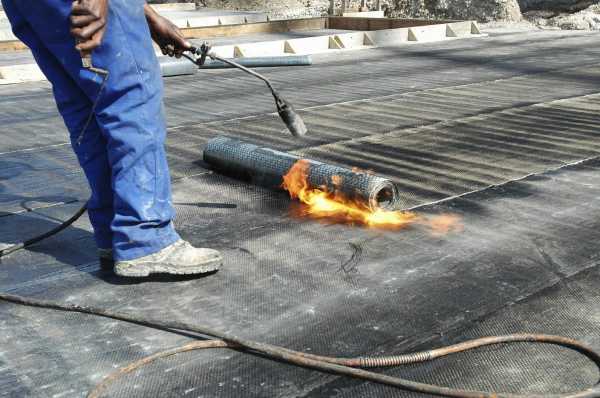

Рубероид используется в качестве традиционного гидроизоляционного материала для кровельных покрытий.

Преимущества и недостатки

Плюсы:

1. Привлекательная стоимость.
2. Влагозащитный универсальный материал способен качественно гидроизолировать кровлю.
3. Несложная укладка, благодаря малому весу изделия.

Отдельные негативные качества:

1. Короткий эксплуатационный срок – 5 лет.
2. Большой расход.
3. Материал не устойчив к перепадам температур. Может трескаться или плавиться.

Средства крепежа

Для крепления рубероида подойдут кровельные гвозди, саморезы с шайбами, клей, мастика. Гвозди применяют в комплексе с деревянными рейками, но такая методика допустима, если уклон крыши более 15 градусов.

Основные правила монтажа

Перед тем как приступить к работам, крышу измеряют, а обрешетку очищают и обрабатывают составом против гниения. При измерении следует учитывать нахлест между листами, он должен составлять около 10 см. Чтобы избежать деформаций и разрывов рубероида, монтаж проводится в сухую безветренную погоду.

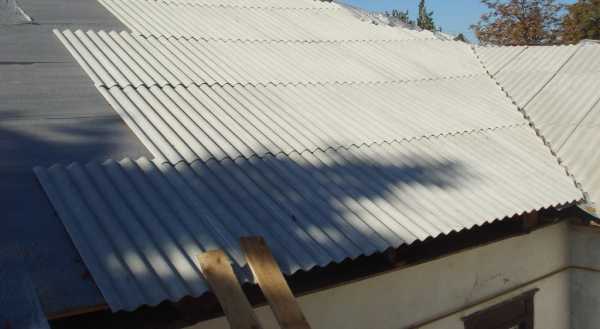

Шифер

Шифер чаще всего применяют при строительстве хозпостроек. Листы имеют невысокую стоимость.

Преимущества и недостатки

Отличительные особенности:

1. Цена. Шифер стоит вдвое дешевле, чем другие виды стройматериалов.
2. Изделия не горят.
3. Волновой шифер обладает высокой прочностью, срок его службы составляет 40 лет. Гарантия производителя – десять лет.

Недостатки:

1. Главный недостаток – небезопасный для здоровья людей и животных асбест, который входит в состав материала.
2. Если шифер применяют во влажной среде, он быстро теряет цвет и поверхность покрывается мхом.

Средства крепежа

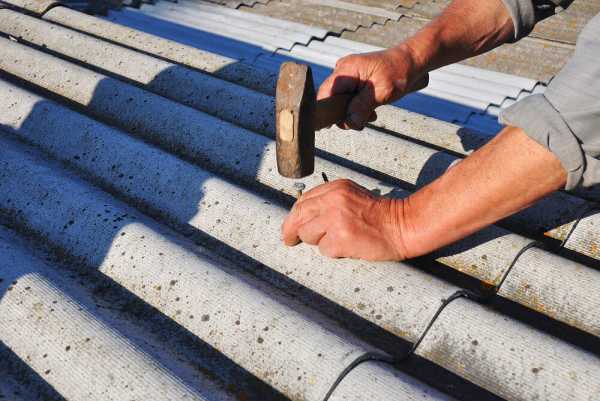

Крепление можно осуществлять при помощи гвоздей или саморезов. Второй вариант крепежных элементов характеризуется множеством плюсов: высокой прочностью, различной длиной, формой изделия и возможностью выбора цвета головки.

Основные правила монтажа

Монтаж крыши начинается с крайнего листа нижнего ряда. Укладка производится в шахматном или хаотичном порядке. Особое внимание следует уделять местам соединения фронтонных и карнизных рядов. Перед проделыванием отверстия в волнистом шифере под саморезы или гвозди, нужно установить соседние листы и проверить точность их размещения.

У каждого кровельного материала имеются свои преимущества и недостатки. Крепежные элементы необходимо подбирать в соответствии с типом выбранной кровли.

krepezhinfo.ru

Крепление стропил – как сделать надежный крепеж для крыши? + Видео

Одним из главных этапов частного строительства является возведение крыши, а насколько она будет надежна, зависит от того, правильно ли подобрано крепление стропил. Значит, следует уделить этому отдельное внимание.

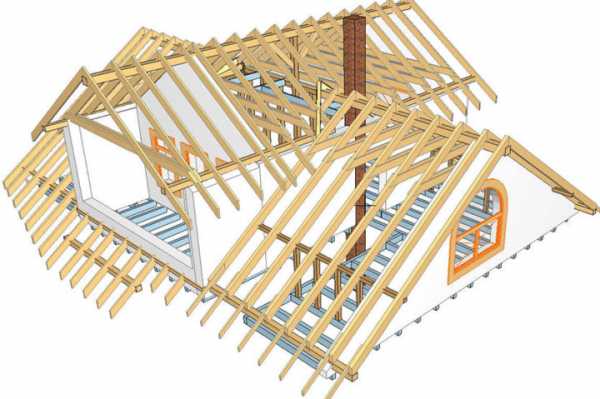

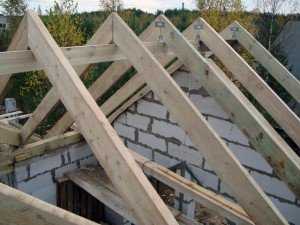

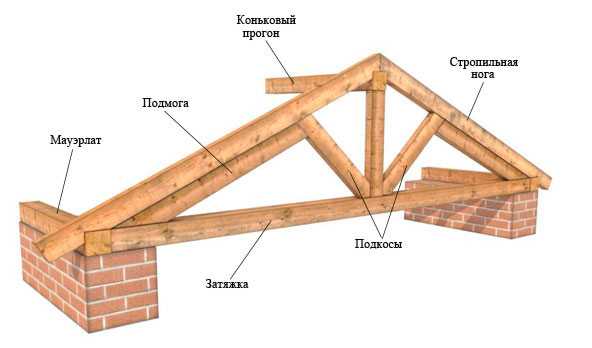

Что такое стропильная система?

Итак, прежде чем выяснять как крепить стропила, разберемся, что же это за система такая, и какова её роль в устройстве кровли. Безусловно, даже ребенок знает, что крыша должна на чем-то держаться, а не просто висеть в воздухе. Вот именно в качестве этой незаменимой опоры и выступает стропильная система. Она представляет собой совокупность различных конструктивных элементов, таких как обрешетка, стойки, контробрешетка, раскосы и т. д.

Очевидно, что на вышеуказанную систему возлагается весьма ответственная миссия. Ведь она должна не только выдерживать вес кровельного материала (шифера, черепицы и т. д.), но и еще ряд дополнительных нагрузок. Какой бы хорошей и качественной ни была крыша, тем не менее рано или поздно она будет нуждаться в реставрации, тогда придется по ней ходить, устанавливать необходимое оборудование, и весь этот вес она должна свободно выдержать. Кроме того, не стоит забывать о сильных ветрах, ливнях и, конечно же, снеге, который может оставаться на крыше на протяжении нескольких месяцев, в зависимости от климата региона, где вы проживаете.

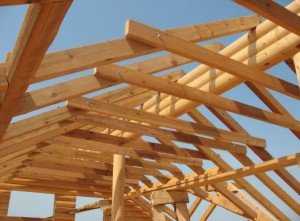

Виды стропильных систем

Прежде чем разобрать крепление стропил, обсудим их виды. Различаются системы по следующим признакам: материалу и конструкции. По первой классификации они могут быть деревянными либо металлическими. Брусья имеют ряд своих достоинств — это и относительная простота монтажа, и легкость, и дешевизна. Однако такой материал нуждается в предварительной обработке, ведь, как известно, дерево гниет, боится термитов, на нем заводится грибок, и оно отлично горит. Правда, решить все эти проблемы можно особо не напрягаясь, достаточно просто пойти в специализированный магазин и приобрести там средства, которые устранят все вышеописанные недостатки.

А вот металл пока что не имеет конкуренции в плане прочности, кроме того, данный материал абсолютно не боится огня. Но и в этом случае не обошлось без некоторых подводных камней. Во-первых, осуществлять крепление стропил такого типа тяжелее, да и понадобится специальное оборудование, что также к достоинствам никак отнести нельзя. Во-вторых, металл боится коррозии, так что его придется покрывать слоем специальной краски. В-третьих, стоимость такой конструкции будет несколько завышенной. И, в-четвертых, из-за большого веса к самому зданию будут предъявляться особые требования.

Теперь скажем пару слов о конструктивных особенностях стропильных систем. Они могут быть висячими, без использования дополнительных опор. Данный вид актуален, если стены дома облегченные. Следующий тип – наслонные, имеющие дополнительные опоры в средней части. В этой роли отлично выступает средняя несущая стена или же просто промежуточные столбчатые опоры.

Крепление стропил – особенности

Итак, кажется, что проведя все необходимые расчеты и подобрав подходящий материал, можно приступать к делу, однако следует еще определиться и со способом, которым будет осуществляться фиксация стропил. Все элементы фиксируются с помощью всем известных гвоздей, болтовых соединений, саморезов, а также специальных накладок. Дело остается за малым – правильно рассчитать их количество.

Если решили использовать наслонную систему, то крепление стропил может предусматривать распорную конструкцию или же, напротив, безраспорную. В последнем случае на стропильных ногах делаются специальные врубки, имеющие горизонтальную опорную плоскость. А для того, чтобы компенсировать продольные усилия необходимы ригеля. Что же насчет висячей системы, так она встречается только лишь распорного типа.

Крепление стропил различается для висячей и наслонной системы, для последней также имеются свои особенности в зависимости от распорного и безраспорного варианта.

Как крепить висячие стропила?

Получив достаточно информации общего характера, следует перейти к более конкретным случаям. А точнее, узнаем, как же осуществляется монтаж того или иного вида крепления, используемого для установки стропильных систем. В качестве примера рассмотрим, как устанавливается стропильная система висячего типа.

Как крепить висячие стропила — пошаговая схема

Шаг 1: Предварительные работы

Как и в любом ином деле необходимо начинать с подготовки рабочего места. В данном случае речь идет о кровле и некоторых ее элементах, так что, прежде чем забираться на высоту с целью монтажа брусьев, стоит подготовить леса или иное приспособление, по которому вы будете доставлять строительный материал наверх. Также учтите, что приступать к работе по обустройству стропильной системы можно только в том случае, если вы уже установили на стены дома опорный брус — мауэрлат.

Шаг 2: Подготовка элементов

На обеих стропильных ногах делаются выемки, причем осуществить это нужно таким способом, чтобы брус соединялся с упором, так как нахлесточное соединение не сможет обеспечить должной надежности, даже если и будет дополнительно зафиксировано крепежами.

Шаг 3: Непосредственно монтаж

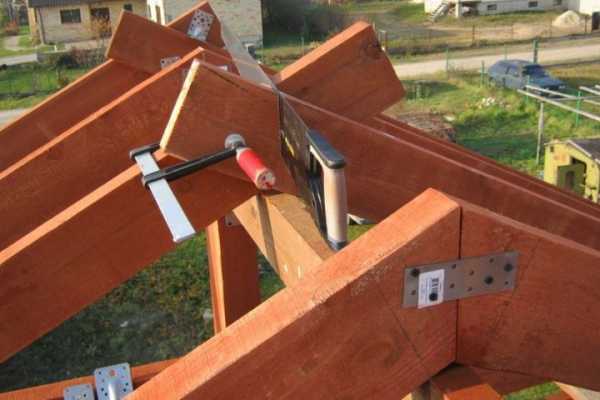

Крепятся стропильные ноги к мауэрлату гвоздями: первая пара с одного края кровли, а вторая – с противоположного. Причем с целью повышения надежности крепления следует использовать и дополнительные элементы – шинки. Далее между ними натягивается непровисающая нить, можно в этом качестве использовать леску. Таким образом можно подгонять точно высоту других стропильных ног. Иногда конструкция нуждается в связывании, а значит, делаем затяжку, стыкуя между собой несколько досок. А чтобы увеличить жесткость, эта конструкция из реек соединяется еще и с коньком стропильной пары.

Крепеж для стропильной системы наклонного типа

Теперь осталось рассмотреть, что же собой представляют наслонные стропила. В предыдущем пункте уже было сказано, что данная конструкция бывает двух типов: безраспорной и распорной. Причем последнюю можно назвать чем-то средним между висячими и наслонными безраспорными стропилами. Ниже приведем особенности, которые имеет каждое крепление.

Безраспорная конструкция №1. С одной стороны конструируются «ползуны», благодаря которым обеспечивается возможность небольшого вращения и сдвига. Второй конец стропил, упирающийся в коньковый прогон, может быть закреплен, в свою очередь, двумя способами: жестко либо тоже иметь небольшую степень вращения. Верхние части конструкции упираются друг в друга и фиксируются. Нижняя часть не нуждается ни в каких дополнительных элементах.

Безраспорная конструкция №2. В принципе такой способ аналогичен первому, различие заключается в том, что нижняя часть системы фиксируется к мауэрлату посредством предварительно сделанных запилов либо опорной планки. Верхняя часть имеет горизонтальную врубку, которой и упирается в конек.

Монтаж наслонной системы распорного типа также осуществляется несколькими способами, однако, общим для всех них является наличие стропильной ноги, которая компенсирует распирающее давление, приходящееся на стены. Получается, что обе опоры в этом случае закреплены. В принципе, схемы монтажа что безраспорных, что распорных типов стропильных систем аналогичны. Только в последних осуществляется фиксация нижней части не за счет «ползунов», а посредством шарниров, так что получается всего одна степень свободы. Нижняя же опора крепится к мауэрлату.

remoskop.ru

Крепеж для стропильной системы — Всё о металлочерепице

Крепление стропил к мауэрлату: способы соединений

Стропила представляют собой основные несущие конструктивные элементы крыши. Правильное и надежное крепление стропил к мауэрлату позволяет исключить риск деформации и обрушения кровли под собственным весом и внешними нагрузками.

Основные крепежные элементы

Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж :

• проволочные стяжки;
• уголки;
• пластины;
• кронштейны WB;
• уголок КР;
• крепежные элементы LK;
• саморезы;
• гвозди;
• перфорированная монтажная лета ТМ;
• болты, шпильки в комплекте с гайками и шайбами.

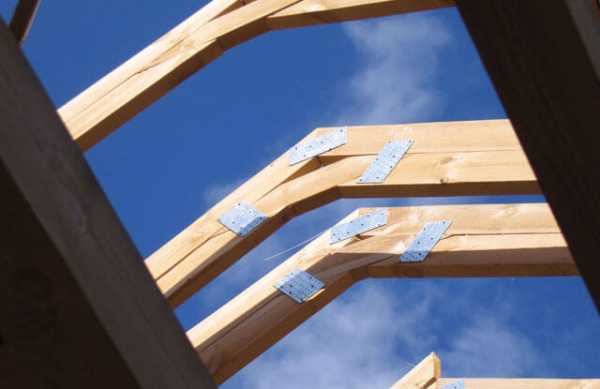

Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется. Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.

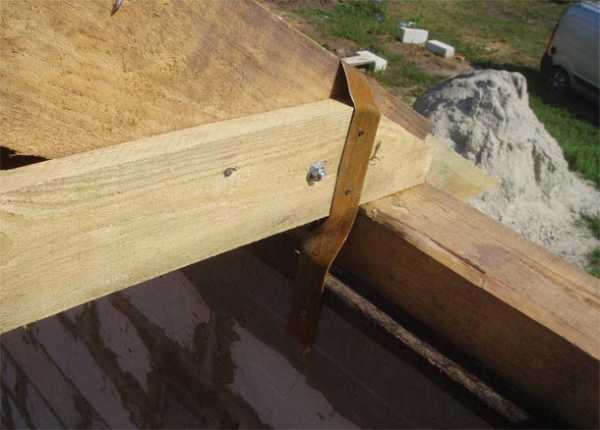

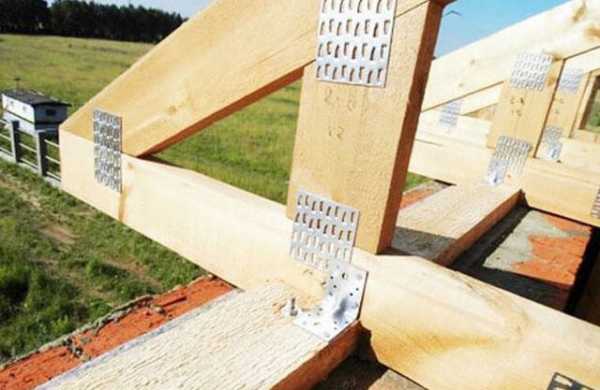

Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.

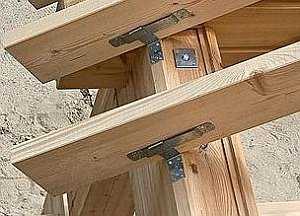

Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат. Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками. Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).

Металлический крепеж для стропильной системы должен быть изготовлен из качественного материала с надежной антикоррозийной защитой – это гарантирует его прочность и долговечность.

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения .

При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима. Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

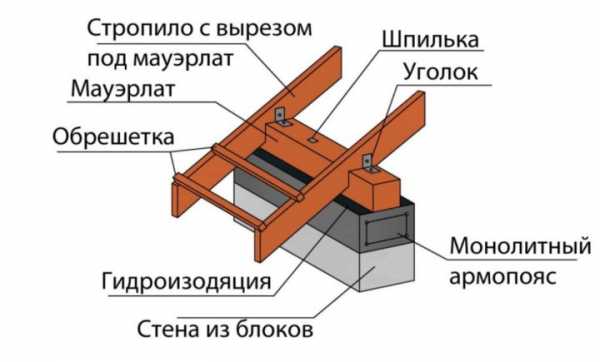

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса. Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

Применение шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузками.

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

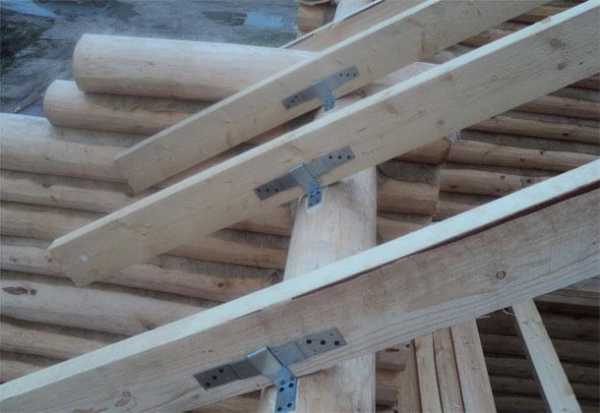

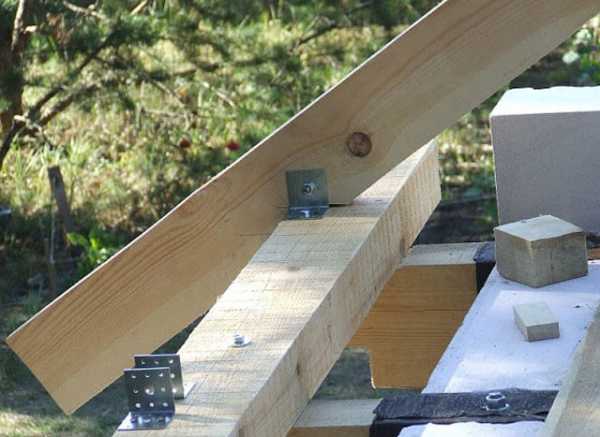

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая :

• в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
• стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
• дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом :

• стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
• по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
• по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
• готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся :

• модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
• модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
• модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Установка стропил на мауэрлат: полезные советы

Правильная фиксация стропильных ног на мауэрлате – залог долговечности и надежности кровельной конструкции. Схема крепления стропил к мауэрлату может быть различной, но существуют общие правила монтажа :

• важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и точного выполнения запилов и врубок;
• используя болтовые соединения необходимо устанавливать шайбы или металлические пластины, чтобы избежать утапливания гайки в древесину – это может привести к разрушению узла крепления.

Запрещается применение подкладок, так как со временем они деформируются, что ведет к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение эксплуатационных характеристик, разрушение.

Подробно ознакомиться с тем, как правильно крепить стропила к мауэрлату, можно благодаря тематическому видео.

Похожие новости

Крепление стропильной системы — технология

Форму создаваемой крыши и способ, каким будут крепиться стропила, принято выбирать, исходя из материала строительства дома, климатических и географических особенностей местности, где расположено здание. Стропила являются главным элементом стропильной конструкции, предназначенной для удержания кровли.

При возведении каркаса для крыши правильный и надежный крепеж стропильной системы очень важен. Ошибка в расчетах и неверно подобранные материалы, как и непрофессионально выполненная работа по креплению стропил приведут к тому, что кровля скоро придет в негодность, и ее необходимо будет заново переделывать.

Существуют следующие способы крепления стропил к стене:

• с использованием мауэрлата;
• через балки перекрытий;
• с затяжкой и подстропильными деревянными брусками;
• соединение с верхним венцом стен из бревен;
• с применением обвязки дома, возведенного по каркасной технологии.

При возведении частных домов используются стропила наслонные и висячие. Когда строятся здания, имеющие большую площадь крыши, обычно используют висячие стропила, которые изображены на фото.

Технология крепления висячих стропил

Стропила такого вида опираются только на стены, что является причиной появления горизонтальных распорных нагрузок на всю конструкцию. С целью погашения этих усилий, до того, как произвести крепление стропил к стене, необходимо использовать затяжку. Данный элемент представляет собой брус или доску, при помощи которой соединяют вместе встречные стропильные ноги в случае жесткого соединения верхней части стропил. В результате получают безраспорный треугольник, его и связывают со стеной здания.

Существует альтернативный вариант, когда используют балки перекрытий – эти элементы монтируют со стропилами в одной плоскости строго перпендикулярно стенам дома. Этот способ обычно применяют при возведении легких мансардных помещений, хотя иногда используют и перекрытие по металлическим балкам. Соединение стропил и балок вне зависимости от веса крыши желательно использовать только в том случае, когда существует полная уверенность в надежности и прочности стен строения. Дело, в том, что нагрузка оказываемая системой стропил, будет точечной, а не равномерной как при применении мауэрлата.

Балки для перекрытий выбирают с сечением 5х15 сантиметров. Для создания кровельного свеса они должны иметь длину, позволяющую выносить их на расстояние, которое не может быть меньше 55 сантиметров. Стропильную ногу в данном случае также выносят за стену и крепят к краю балки.

Крепеж стропил к балкам

Если стропильную ногу и балку просто скрепить, то при малейшей нагрузке на конструкцию ее конец будет скользить, что может закончиться разрушением кровли.

С целью создания надежного крепления используются такие типы соединений:

• зуб с шипом или упором;
• упор в конец балки.

Выполняется крепеж стропил и балки в зависимости от угла уклона стропильной ноги с помощью одного/двух зубьев. Этот способ соединения позволяет передать нагрузку от одного элемента стропильной системы к другому. В качестве дополнительного крепления к этому способу принято использовать металлические уголки, специально предназначенные для стропил.

Метод крепления врубкой одинарными зубьями выполняется согласно следующим правилам:

• данный вид соединений применяют, когда у кровли крутые скаты;
• зуб с шипом делают в пятке стропила, а в балке вырезают гнездо для шипа;
• глубина гнезда должна составлять 1/3 или 1/4 часть толщины балки. Если врубку сделать больше, произойдет ослабление балки;
• создание гнезда выполняют на расстоянии от 25 до 40 сантиметров от края балки, который свисает, чтобы не допустить скола ее конца;
• одинарный зуб изготавливают с шипом и упором для предотвращения сдвига стропила вбок. Читайте также: «Крепление стропил односкатной крыши «.

Когда поверхность крыши имеет небольшой уклон, стропильные ноги устанавливают таким образом, чтобы максимально расширить опорную площадь на балку.

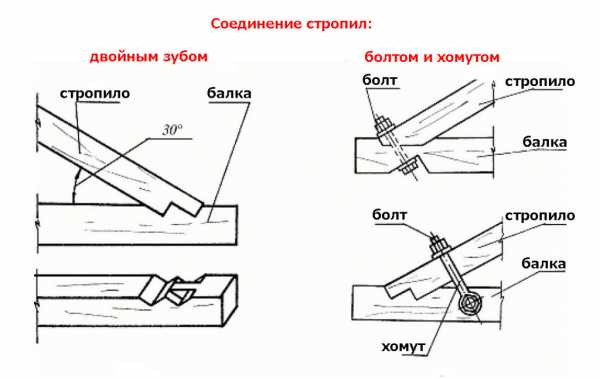

Для этого производится врубка с двумя зубцами одним из следующих вариантов:

• упором с шипом и без шипа;
• в два шипа;
• с двумя шипами в замок.

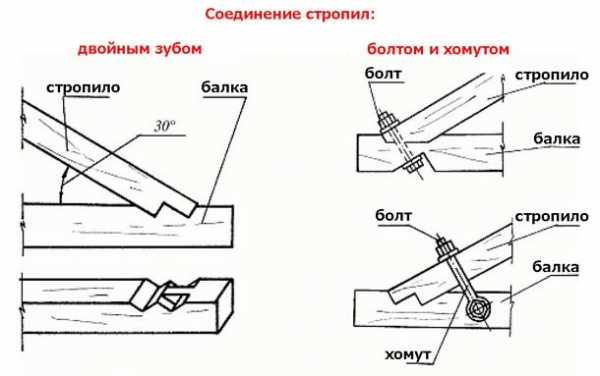

Способ в два шипа предполагает вырезку шипа под один и второй зубы. В стропильной ноге вырубают проушину под шип с упором для первого зуба и упором под второй зуб. Глубину врезки для зубов делают одинаковой. Если выполняется врубка разная по глубине, тогда первый зуб с шипом врубают на 1/3, а второй – на 1/2 часть от толщины балки.

Существует еще один метод, когда крепление стропил к балке выполняют присоединением в конец затяжки, но он используется крайне редко. Суть его заключается в том, что зуб-упор в стропильной ноге вырезают так, чтобы одна плоскость зуба ложилась под край балки, а вторая делала упор на запил в балке, который выполняют на глубину 1/3 часть ее толщины.

С целью повышения прочности сопряжений стропил и балок, используют дополнительные соединения при помощи стропильного болта или хомутов. Затем проволочными петлями или полосками железа весь узел крепят к стене здания, а точнее к вмурованному в нее болту или костылю (прочитайте также: «Узлы стропильной системы «).

В стропильной конструкции для обеспечения надежного соединения используют деревянные изделия или металлические элементы, которые имеют обобщающее название — крепеж для стропил.

Деревянные изделия представлены брусьями или вставными и накладными косынками (имеют треугольную форму).

Металлический стропильный крепеж представлен в ассортименте. Это гвозди, шурупы, болты с гайками и шайбами, петли, накладки, скобы, хомуты, всевозможные уголки, механизмы для крепления (салазки или ползунки), гвоздевые и зубчатые пластины, перфорированные ленты, анкеры и многое другое (читайте подробнее: «Балки перекрытия и стропила — способы крепления «).

Крепление стропил к мауэрлату

Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.

Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:

Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.

Жесткий метод предполагает, что соединение стропил и мауэрлата выполняется таким образом, что исключается возможность поворотов, сдвигов, изгибов, кручения между этими двумя элементами (читайте: «Чем и как крепить стропила к мауэрлату «).

Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:

• используя уголки для крепления стропил и опорный подшивной брус;
• путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.

Первый из этих двух вариантов применяют при создании для стропильных ног опоры на мауэрлат с использованием бруса. Стропила при этом жестко упираются относительно линии воздействия – это становится возможным, благодаря использованию подшивного бруса, имеющего в длину до одного метра. Для недопущения поперечного смещения по бокам фиксируют специальный крепеж для стропильной системы — металлический уголок для стропил. Читайте также: «Крепление мауэрлата проволокой «.

Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: «Узлы крепления стропил — элементы конструкции «).

Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.

Установка стропильной системы, детали на видео:

Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.

Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:

• при помощи запила и последующей укладки стропила местом запила на мауэрлат;
• путем забивания с боков двух гвоздей наискосок в направлении один к другому;
• соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
• методом крепления при помощи скобы;
• путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;
• при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».

Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.

Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.

Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.

Крепеж узлов стропильной системы

Чтобы крыша имела высокую прочность и надежность, потребуется особое внимание уделить стропильной системе. Кроме правильно произведенных расчетов и чертежей, немаловажное значение в устойчивости конструкции имеет крепеж для стропил и всех ее элементов.

Конструкция стропильной системы.

Помимо нагрузки атмосферных осадков, стропила должны выдержать вес обрешетки и общий вес кровельного пирога, что необходимо учитывать при подборе крепления.

Стропильная система является пространственной конструкцией, состоящей из следующих элементов:

Для того чтобы понять, каким образом все части стропильной системы крепятся между собой, нужно разобраться, из каких узлов она состоит, какие крепления в каждом случае используются и что они собой представляют. При сборке несущей конструкции кровли применяются крепежные элементы, как стальные, так и деревянные.

Основные узлы соединения стропильной системы

Схема крепления мауэрлата к стене.

Прежде чем соединять между собой мауэрлат и стропильную ногу, первый потребуется прочно соединить со стеной. Мауэрлат представляет собой толстую балку (15х15), уложенную по оси стены и параллельную коньку балки, на которую опираются стропильные ноги. Возложенные функции на данный элемент несущей конструкции заключаются в распределении нагрузки от стропил, веса кровельного пирога и атмосферных осадков по всей стене, включая внутренние опоры. Иными словами, фундаментом для всей крыши является мауэрлат. Его укладывают на ось стены и закрепляют к ней. В данном случае имеется несколько способов соединения.

Способ первый. При устройстве крыши большой площади по всей длине стены заливается армопояс, куда сразу же вмуровывают металлические штыри под резьбу м12 через каждые 2 м. В данном способе в качестве крепежа мауэрлата со стеной будут шпильки, которые насквозь проходят через балку и притягиваются к стене с помощью гайки и шайбы. При небольшой площади крыши, где нет большой нагрузки на стену, обходятся без мауэрлата и стропила крепятся непосредственно на вмурованные в процессе кладки шпильки.

Способ второй. Еще один вполне доступный способ сделать стропильную систему устойчивой – это крепить мауэрлат к стене с помощью проволоки. Для этого понадобится за 3 ряда до конца кладки уложить середину проволоки между рядами кирпичей. Ее длина должна быть достаточной, чтобы хватило обвязать и притянуть мауэрлат к стене. Также можно обойтись без мауэрлата и закрепить стропило проволокой прямо к стене. Но такое соединение даст точечную нагрузку на стену, что может повлиять на ее целостность

Схема крепления стропильной ноги к мауэрлату может быть жесткой и скользящей. Тип соединения зависит от формы крыши и вида стропил, которые могут быть висячими или наслонными.

Жесткое и скользящее соединение нижней части стропил с мауэрлатом

Основные узлы стропильных ферм.

Узлы соединения в данном случае будут выполнены из дерева и могут иметь несколько видов:

1. Зуб, имеющий только упор.
2. Зуб, имеющий шип и упор.
3. Упор непосредственно в балку.

Врубка одинарного зуба используется для крыши с большим углом наклона, где угол между мауэрлатом и стропильной ногой более 35º. Для этого в стропильной ноге потребуется вырезать зуб с шипом, а в мауэрлате создать под него гнездо. Применение шипа позволяет избежать бокового смещения стропила. Врубка двойного зуба используется при монтаже более пологих крыш. Последний способ применяется крайне редко.

В последнее время все чаще деревянное крепление для стропил заменяется металлическим, поскольку позволяет не только получить более надежную конструкцию стропильной системы. но и значительно сократить работы по ее монтажу. Поэтому в качестве дополнительных крепежей используются металлические стропильные болты, скобы, пластины, хомуты, петли и различные уголки.

Пример скользящего соединения..

Наиболее используемый метод жесткого соединения – это вбивание гвоздей с боковых сторон под углом в мауэрлат. Таким образом происходит внутреннее скрещивание внутри него. Далее для окончательной фиксации соединения вбивается вертикально третий гвоздь. Еще один способ предотвращения поперечного смещения стропильной ноги – это закрепление ее по бокам металлическими уголками.

Схема для подвижного крепежа стропил в нижней части применяется для домов, построенных из оцилиндрованного бревна или бруса. Так как в процессе эксплуатации стропильная система находится в движении из-за изменения своих физических свойств, т. е. происходит усадка здания.

Схема жесткого крепления в данном случае недопустима, поскольку такие подвижки могут привести разрушению стены. Это значит, что узлам крепления требуется обеспечить подвижность. В таких случаях используются специальные шарнирные соединения, которые называются салазки либо уголки с продолговатым отверстием под крепеж. Скользящее сопряжение в данном креплении достигает двух уровней свобод путем свободного движения одного из элементов крепежа.

Узловое коньковое соединение

Коньковое соединение стропильной системы можно получить тремя способами: встык, внахлест и на коньковую балку.

Схема конькового соединения стропильной системы.

Встык. Верхнюю часть стропильной ноги нужно обрезать под углом, равным уклону крыши. Противоположную ногу также подгоняют под соответствующий угол, но с наклоном в другую сторону. Далее они между собой соединяются в верхней точке с помощью гвоздя, который должен быть забит в торец стропил с захватом противоположного конца. Кроме гвоздей, для более прочного соединения стыков используются специальные пластины. В качестве такого крепежа может выступать как деревянная доска 30 мм, так и металлическая фиксирующая двусторонняя накладка. Для ее установки используются болты или гвозди.

Следующие два способа будут подобными первому, но имеют небольшую разницу. При креплении внахлест верхние части стропильной ноги будут соединены между собой своими боковыми сторонами. Последний вариант осуществляется путем соединения каждого стропила непосредственно к коньковой балке. В данном случае в качестве крепежей используются резьбовые шпильки с шайбами и болты.

Если для придания жесткости стропильной системе используются фермы, то для обеспечения хорошей устойчивости к ветровым нагрузкам потребуется установить необходимое количество диагональных связок. Наличие раскоса и подкоса (подстропильной ноги) в несущей конструкции помогает фронтонам дома быть более устойчивыми. Установка раскоса осуществляется путем упора верхней части в угол фронтона. а нижней частью он упирается в основную балку перекрытия. Подкос помогает снизить нагрузку на стропила по центру. Его монтаж ведется под углом 45º. Закрепляются диагональные связи с использованием хомутов, уголков, пластин.

Виды и особенности металлических крепежей для стропил

Если ранее в качестве таких крепежей мастера использовали деревянные элементы (бруски, накладки, нагели, металлические скобы, деревянные штыри, клинья), то сейчас такие способы уступают более современным видам. Строительный рынок имеет большой модельный ряд металлических крепежей, которые теперь намного прочнее и позволяют процесс монтажа стропильной системы сделать намного проще. В технологии изготовления данных элементов используется металл, толщина которого варьируется от 1.5…3,0 мм, что позволяет изделию быть более устойчивым к нагрузкам в сравнении с любым другим материалом. Кроме того, крепежи стропил представлены любых размеров и позволяют с большой точностью осуществлять технологический процесс.

Виды крепежных элементов для стропил.

К металлическим крепежам стропил, которые могут быть перфорированными и гвоздевыми, относятся:

• лента монтажная перфорированная;
• уголки;
• пластины;
• опора балки;
• опора бруса;
• проволочная стяжка;
• саморезы;
• болты с гайками;
• уголки КР;
• кронштейны WB;
• крепежные элементы LK.

Применение перфорированных изделий позволяет достаточно прочно закрепить стропила со всеми частями системы и обеспечить хорошую жесткость и прочность под любым углом. Для них характерно наличие множества отверстий под болты, шурупы и саморезы, с помощью которых и осуществляется крепление к дереву. Размер изделия регулируется обрезкой на нужную длину и ширину.

Также крепежные элементы могут быть гвоздевыми. Однако использование такого вида возможно только в заводских условиях методом просечки, которая отгибает конусовидную часть. Эта операция осуществляется специальными станками под давлением.

Уголки КР имеют большое количество модифицированных видов, снижающие риск обрыва болтового соединения при естественной осадке конструкции. Крепление осуществляется без применения специального оборудования с помощью шурупов и гвоздей.

Кронштейны WB используются для крепления консоли несущей балки при устройстве деревянных перекрытий в домах из оцилиндрованного бревна или бруса. При этом врезка на стропильной ноге не производится, что не ослабляет ее несущей способности. Соединение ведется с использованием анкерных болтов, гвоздей либо шурупов.

Крепеж стропила LK применим в подстропильной системе. где требуется соединить стропила и балки. Обладает теми же достоинствами, что и крепеж WB, но процесс осуществляется только шурупами либо гвоздями. Используется при строительстве деревянных домов.

Крепеж в стропильной системе играет огромную роль. Именно от него зависит прочность и длительность эксплуатации всего кровельного пирога. Поэтому к выбору типа и способа крепления следует отнестись с большим вниманием.

Поделитесь полезной статьей:

Источники: http://vseokrovle.com/stropilnaja/88-kreplenie-stropil-k-maujerlatu.html, http://kryshadoma.com/stropilnaya-sistema/kreplenie-stropilnoy-sistemy-tekhnologiya.html, http://kryshikrovli.ru/elementy/stropilnaya/uzly-kreplenija.html

stroykrishu.ru

Крепеж для стропил: виды и разновидности элементов

Монтаж крыши – один из ответственных этапов возведения дома.

Прочность ее конструкции во многом определяется качеством крепежа для стропил.

Крепеж для стропил: виды и разновидности элементов

Монтаж крыши – один из ответственных этапов возведения дома. Прочность ее конструкции во многом определяется качеством крепежа стропильного каркаса.

Стропильная система крыши

Основные элементы стропильного каркаса

Конструкция каркаса крыши включает в себя следующие элементы:

• Мауэрлат. Он представляет собой «фундамент» крыши и воспринимает на себя весь ее вес, к которому зимой добавляется вес снега и льда. Поэтому изготовляют его из бруса сечением не менее 140 × 140 мм или из бревна с плоской поверхностью, которой бревно укладывается на подготовленный верхний край стены дома. Мауэрлат надежно крепится длинными шпильками или болтами, забетонированными в стену.
• Затяжка. Монтируется между противоположными сторонами мауэрлата из деревянных брусов прямоугольного сечения, которые могут служить основанием для будущего потолка в доме и одновременно – опорой стоек, поддерживающих стропила. Основное назначение затяжки – компенсация распирающего усилия на стены дома изнутри, которое возникает в результате воздействия весовой нагрузки от стропильной системы и кровли.
• Стойка. Стойки устанавливается на затяжку и служит опорой для стропил и конькового прогона.
• Стропильная балка. Стропильные балки формируют поверхность крыши. Одним концом они крепятся к мауэрлату, а другим – к коньковому прогону или к верхнему концу второй стропилины. Крепеж для стропил следует подбирать особенно тщательно, так они должны выдерживать не только вес крыши, но и большую ветровую нагрузку.
• Подкос. Подкосы соединяют между собой стойки и стропильные балки, создавая жесткие треугольные элементы конструкции крыши.
• Обрешетка. Монтируется на стропильные балки и служит основанием для кровельного материала крыши.
• Ригель. Применяется в конструкциях висячих стропильных систем для усиления каркаса. Представляет собой горизонтальную балку, скрепляющую две противоположные стропильные ноги на определенной высоте, образуя жесткую треугольную конструкцию с вершиной в коньковом узле.
• Накладки из обрезков доски. Служат для усиления стыков соединений, в том числе и при увеличении длины стропильных ног.

Основные соединительные узлы

Узел крепления стропила с мауэрлатом

Узел крепления стропила с мауэрлатом. В зависимости от конструкции крыши данный узел может быть реализован в двух вариантах:

1. Жесткое крепление:

• В стропильной балке в месте крепления к мауэрлату вырезается выемка на глубину не более 1/3 ширины балки. Выемка охватывает собой верхнюю и наружную стороны мауэрлата. В таком положении стропилина закрепляется гвоздями и дополнительно – уголками на саморезах для предотвращения ее сдвига в горизонтальном направлении.
• К стропильной балке, подогнанной срезом к верху мауэрлата, с нижней стороны крепится брус длиной не более одного метра. Брус образует ступеньку, которая упирается в мауэрлат с внутренней боковой стороны. Способ крепления такой же, как и в варианте А.

1. Скользящее крепление. При монтаже стропильного каркаса на деревянный дом следует учитывать то, что конструкция дома некоторое время будет деформироваться за счет высыхания дерева, пока не примет окончательную форму. При монтаже такой крыши предусмотрены элементы, дающие возможность небольшого смещения элементов конструкции. Такие крепления применяют для того, чтобы при просадке дома не возникало напряжений, способных разрушить каркас крыши. Каркас крыши каменного или кирпичного дома также подвержен усадке, но в меньшей мере.

Узел конькового крепления

В результате примыкания верхних скатов крыши образуется горизонтальная линия – конек. В узле конькового крепления сходятся концы стропильных балок, опирающихся на коньковый прогон. Для соединения двух стропил в верхней точке каждого из них вырезается выемка с прямым углом для стыковки с коньковым брусом. Торцы балок срезаются под углом наклона крыши. Полученный стык закрепляется гвоздями и дополнительно фиксируется накладками из дерева или металла.

Соединение стропил в коньке

Еще один вариант конькового узла выполняется путем выреза уступов в стропильных балках на половину их толщины под углом, полученным при схождении балок в верхней точке. Соединение стягивается болтом диаметром 12 – 16 мм.

Узел дополнительного крепежа при наращивании стропил

При большой ширине крыши может возникнуть необходимость нарастить стропильную балку по длине. В таком случае применяют несколько способов соединений балок:

• Соединение встык. Концы балок обрезаются под углом 90◦ и стыкуются с помощью боковых накладок из дерева.
• Соединение внахлест. Такие соединения применимы, если под стропилами проложен дополнительный горизонтальный прогон. Стропильные балки соединяют широкими сторонами и закрепляют болтами или гвоздями.

В конструкции крыши применяются различные дополнительные элементы: раскосы, ригеля, опоры. Для их крепления используются различные виды крепежа и способы фиксации.

Способы фиксации

Способы фиксации конструктивных элементов каркаса крыши зависят от их размеров, сечений, материала. Несмотря на бурное развитие строительных технологий, лучшего материала, чем дерево, для изготовления каркаса крыши еще не нашли.

Способ соединения конструкций с помощью стальных скоб применяется давно. Он отличается простотой и надежностью, но промышленность освоила новые виды креплений, которые постепенно вытесняют этот метод.

В строительных магазинах появились крепежные изделия, которые значительно расширяют возможности строителей и позволяют соединять элементы конструкций без врезок, которые ослабляют деревянные брусы. Благодаря этому удается монтировать каркасы, обладающие большой жесткостью.

Технология соединений конструктивных элементов с помощью металлических пластин и уголков с отверстиями под саморезы намного упрощает и ускоряет процесс сборки конструкции крыши. Применение подвижных и шарнирных соединений позволяет компенсировать изменения размеров, произошедших в процессе усадки стропильной системы после ее монтажа. Крепление стропил к коньку, выполненное таким способом – именно такой случай.

Жесткое крепление стропил к мауэлрату

Несмотря на развитие крепежных технологий, часто используются обычные гвозди и деревянные накладки. Это объясняется тем, что гвозди, в отдельных случаях, при усадке стропильной системы работают как скользящие соединения за счет небольшой деформации.

Разновидности креплений

Крепления для конструкционных элементов крыш делятся на жесткие и скользящие. Жесткие крепления на пластинах и уголках придают каркасу жесткость и прочность, но эти свойства могут привести к деформации стропильной системы или даже ее разрушению, так как при усадке возникают напряжения, которые не компенсируются изменением размеров.

Скользящие крепления лишены недостатков, присущим жестким креплениям. Они компенсируют изменения размеров в результате просадки и высыхания конструкции деревянного строения.

Виды крепежных элементов

Крепление стропил к балкам осуществляется с помощью зазубренных гвоздей. Гвозди имеют преимущество в том, что для их использования нужен лишь молоток, но для повышения производительности применяются электрические молотки. Крепление стропил к балкам можно производить и саморезами. Для этого нужен шуруповерт или дрель с регулятором оборотов и насадкой для закручивания шурупов.

Крепление мауэрлата к стене анкерными болтами

Мауэрлат является наиболее ответственным узлом, который несет на себе всю нагрузку стропильного каркаса. Поэтому его крепление к верхнему торцу стены производится анкерными болтами, забетонированными в стену на глубину не менее 40 см с определенным шагом. Диаметр болтов должен быть не менее 12 мм. Под гайки подкладываются шайбы увеличенного диаметра для большей эффективности крепления. Известны случаи, когда при недобросовестном креплении мауэрлата ветром срывало и уносило крышу.

Соединения болтами применяются в узлах, где возможны угловые смещения. К таким соединениям относится коньковое соединение. При усадке может измениться длина стропильной балки, но узел конька не подвергнется большим нагрузкам. Наряду с болтами, пластинами и уголками применяют стяжки из проволоки диаметром не менее 6 мм, перфорированную ленту для усиления соединений. Лента используется совместно с гвоздями или саморезами.

Монтаж стропильной системы начинается с расчета статических и динамических нагрузок. Исходя из результатов расчетов, подбираются сечения бруса мауэрлата, стропильных ног, опорных балок и конькового прогона.По специальным таблицам уточняются расстояние между стропильными балками и их сечение. Определяется тип крепежа для каждого узла крепления и рассчитывается его количество, количество и тип крепежных элементов.

Технология крепления стропил — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

Крепление для стропил: виды и особенности (фото)

Стропилами называют конструктивный специальный элемент, который возводится при строительстве скатных крыш. Он состоит из нескольких основных элементов, к которым можно отнести вертикальные стойки, стропильные ноги и наклонные подкосы. В некоторых случаях их снизу связывают с помощью балок. Обычно стропила делаются из бруса. Для крепления используется специальный крепеж. О том, какие бывают крепления для стропил, и стоит поговорить более подробно.

Варианты соединения стропил.

Стропила и пластины для их крепления

Данные элементы могут быть различными. Сами системы чаще всего делаются в виде треугольника, однако иногда для экономии пространства применяются и альтернативные варианты. Примером может служить мансардное расположение. В данном случае расположение стропил таково, что оно позволяет освободить дополнительное пространство, где могут проживать люди. Очень удобный метод обустройства системы.

Крепления для стропил могут быть разнообразными. Крепеж используется для соединения элементов крыши между собой. Здесь можно выделить следующие его виды: пластины, скользящие опоры, уголки, опоры, стропильно-балочные крепления и так далее.

Узлы крепления стропильной системы.

Пластины в этом ряду занимают особое место, так как являются практически универсальными элементами. Они содержат специальные отверстия, через которые вкручиваются саморезы, служащие для соединения двух или более элементов конструкции между собой. При этом накладываются пластины на соединяемые детали с обеих сторон. Их можно легко подрезать с помощью ножниц по металлу до нужного размера. Ведь не всегда речь идет об универсальном монтаже.

Есть еще и гвоздевые пластины, имеющие ряд гвоздей с одной стороны. Они используются только в промышленных условиях. Гвозди забивать нельзя. Здесь крепление осуществляется сдавливанием элементов между собой. Крепления для стропил такого плана имеют весьма широкое распространение как среди профессиональных строителей, так и среди любителей.

Надежные крепления для стропил

Для соединения перпендикулярных элементов конструкции используются стропильно-балочные крепления. Эти конструктивные элементы опираются друг на друга в перпендикулярном направлении. Для того чтобы крепление было более надежным, пару соединительных элементов устанавливают в противоположных направлениях. Одно из них разворачивается в противоположную сторону.

Иногда возникает ситуация, когда необходимо расположить конструкцию под определенным углом. Такое размещение используется в зданиях из бруса. Скользящие крепления для стропил используются именно в этой ситуации. Детали не всегда можно крепить неподвижно. Скользящие системы обеспечивают смещение конструктивных элементов в случае усадки крыши. Очень важный элемент всей кровельной системы, который позволяет в процессе монтажа не делать скидку на усадку древесины.

Схема крепления стропил к мауэрлату.

Опоры балок помогут закрепить горизонтальные элементы конструкции под прямым углом ко всем другим частям кровли. Разумеется, если это необходимо. Здесь крепление к основной опоре может осуществляться с помощью гвоздей или саморезов. Принципиальной разницы нет. Самое главное, чтобы крепления для стропил хорошо держались на своих законных местах. Опоры балок могут иметь самые разнообразные конструктивные размеры. Все зависит от того, какие конкретно элементы с их помощью будут соединяться.

Скрытый кронштейн балок применяется в тех случаях, когда монтаж необходимо скрыть от посторонних глаз. После своей установки такой элемент прячется целиком в теле балки.

Другие крепления для стропил

Выше были перечислены только конструктивные основные элементы, которые используются для соединения тех или иных частей стропил. Однако в этом ряду есть и другие не менее важные крепления для стропил, которые также применяются достаточно часто.

Одним из таковых является профильный уголок. Это означает, что приобрести уголок можно в любом специализированном магазине, который занимается распространением металлических строительных материалов.

Уголки могут иметь самые разнообразные геометрические размеры.

С их помощью соединяются конструктивные элементы стропил между собой под прямым углом. Если используются уголки, специально предназначенные для работ с кровлей, то в них имеются специальные отверстия, через которые и осуществляется крепление. В данном случае нужно использовать именно саморезы, так как гвозди не способны обеспечить достаточную жесткость элементов конструкции.

Схема креплений наслонных стропил.

Если речь идет о самодельных уголках, то нужно вырезать их по определенным размерам, указанным в документации на кровлю. Далее в элементах сверлятся отверстия для соединения стропил. Все достаточно просто. При этом можно сэкономить немалые средства, так как готовые уголки стоят достаточно дорого. Эти элементы чаще всего используют для соединения вертикальных балок с горизонтальными. Крепления для стропил такого плана достаточно широко распространены.

Некоторые производители предлагают приобрести уголки с продолговатыми отверстиями. Они специально созданы для болтового соединения. Это достаточно интересный метод соединения деталей. При усушке можно будет производить регулировку положения конструктивов друг относительно друга. Выпускаются уголки и под углом 135 градусов. Они используются для соединения элементов, расположенных под углом друг к другу. Структура крыши имеет достаточно сложный характер, поэтому и они находят здесь свое применение.

Т-образное крепление для стропил также применяется очень часто. Оно обеспечивает надежное соединение всех перпендикулярных элементов между собой.

Некоторые особенности

В современной жизни существуют крепления для стропил, которые отличаются весьма оригинальными названиями. Примером может служить костыль. Это название он получил неспроста. Используется такое приспособление для соединения отгнивших элементов стропильной конструкции. Его сначала нужно забить в кладку, а затем соединить его с балкой.

Схема конькового соединения стропильной системы.

Если в процессе возведения кровли использовать не плоский, а перфорированный крепеж, то можно значительно ускорить процесс соединения деталей между собой. При этом получается более жесткая конструкция, которой не будут страшны никакие внешние агрессивные факторы.

Таким образом, можно считать, что сегодня нашли свое применение многочисленные крепления для стропил. Все они используются для тех или иных целей. Сегодня без труда можно соорудить крышу высочайшего качества благодаря развитию крепежных материалов. Сейчас можно приобрести практически любой элемент, который соединит части стропильной системы между собой.

Причем не обязательно это соединение должно располагаться под прямым углом или лежать в одной плоскости с балкой. Здесь можно смело говорить и о монтаже под углом. Это позволяет возводить грамотные сооружения, в которых нет никаких лишних деталей. При обустройстве мансардной крыши без специального крепежа не обойтись. Сэкономить пространство можно, только если некоторые элементы будут соединяться под определенным наклонным углом.

Рассмотрев основные особенности и нюансы подобных изделий и методов работы с ними, вы будете максимально осведомлены о предстоящем процессе и сможете правильно определиться с выбором при покупке. Удачи!

1poderevu.ru
