Монтаж металлочерепицы Монтеррей: пошаговая инструкция, видео

Работать с металлической кровельной черепицей не сложно. Для того чтобы сделать крышу эффектной и одновременно долговечной, достаточно купить качественный материал, а суть работы поможет освоить пошаговая инструкция по монтажу металлочерепицы Монтеррей.

Особенности металлочерепицы типа Монтеррей

Обычно опытные мастера уверяют, что для того чтобы уверенно укладывать профилированное  покрытие, достаточно освоить выравнивание и правильное крепление металлочерепицы Монтеррей, остальные операции мало чем отличаются от установки обычной листовой профилированной кровли. В реальности не все так просто.

На самом деле металлочерепица модели Монтеррей имеет свои особенности:

• Волнообразный профиль покрытия наилучшим образом подходит для кровельного покрытия. Волна Монтеррей из тонкой оцинкованной стали получается более жесткой и устойчивой;
• Кровля на основе покрытия Монтеррей требует особого внимания к качеству обрешетки. Если в продольном направлении жесткости листа металлочерепицы вполне хватает, то в поперек волны материал оказывается достаточно слабым, поэтому экономить на контробрешетке не следует;
• Существует несколько разновидностей профиля Монтеррей с различными шагом и размерами волны. Различие в характеристиках сказывается первую очередь на цене покрытия и на подготовке к монтажу;
• Качество и долговечность материала зависят от производителя металлочерепицы Монтеррей.

Важно! Разработал и запустил в производство очень красивый и оригинальный профиль завод RANNILA STEEL. Долгое время металлочерепица Монтеррей выпускалась в Финляндии и давно превратилась в эквивалент или эталон качества.

На сегодня металлическое покрытие с фирменным монтерреевским профилем изготавливают десятки российских и  зарубежных компаний. Оригинальный профиль Монтеррей подделывают чаще, чем любые другие модели металлочерепицы. В России можно легко встретить Монтеррей, произведенный в Воронеже, в сибирской глубинке или на просторах Китайской республики. Штампуется кровельное покрытие на современном оборудовании из российского металла. Поэтому не стоит удивляться, что купленные в разных местах узлы к металлочерепице Монтеррей могут просто не подойти к кровельному покрытию, и дальнейший монтаж покрытия превратится в адскую пытку.

Еще одно отличие, специфический «черепичный» монтерреевский рисунок поверхности отлично подходит для крыш зданий любого стиля и дизайна. Исключением из правил являются современные техно-стиль и модерн, для таких крыш специалисты рекомендуют более современный «шоколадный» профиль Каскада. Многие дизайнеры не без оснований утверждают, что металлочерепицы Монтеррей и Каскад являются своего рода антиподами, хотя по качеству и долговечности они полностью идентичны.

Технические характеристики металлочерепицы Монтеррей

Наличие на рынке большого количества генериков и копий оригинального финского продукта зачастую сбивает заказчика с толку. Например, вполне возможно купить металлочерепицу Монтеррей с толщиной листа 0,3 мм и 0,4 мм с аутентичным профилем и характерным бархатным полимерным покрытием.

Облегченный вариант Монтеррея

Толщина улучшенной металлочерепицы Монтеррей — 0,4 мм, что на 20% меньше стандарта. Считается, что материал относится к эконом-классу, при том, что у классического финского кровельного покрытия толщина металла составляет 0,5 мм, без каких-либо поправок на геометрию и вторичные характеристики. Монтаж облегченной кровли серьезно усложняется, поэтому производитель выпускает листы укороченного размера.

Из-за малой толщины лист сильно прогибается, в результате монтаж обрешетки под металлочерепицу Монтеррей приходится делать более плотным, с меньшим шагом. Кроме того, из-за меньшего размера листа увеличивается количество стыков. Уменьшить нахлест металлочерепицы Монтеррей по длине нельзя по технологическим причинам, иначе кровля будет плохо держать воду. В результате расход кровельного материала для покрытия крыши одного размера возрастает в сравнении с монтажом кровли из финского металла на те же 20%.

Примером облегченного варианта кровельного покрытия может послужить металлочерепица Монтеррей Люкс. Ее основные параметры выглядят следующим образом:

• Толщина стального листа без цинкового покрытия — 0,4 мм, с цинком — 0,45 мм;
• Размеры одного полотна 110 см в рабочем размере, с учетом капиллярной кромки — 118 см;
• Высота волны в гребне 24 мм, превышение одной ступени над нижестоящим рядом в листе — 15 мм;
• Шаг волны – 350 мм, вес квадрата — 4,5 кг.

При этом Люкс считается достаточно качественным кровельным покрытием и используется для небольших построек с длиной ската до 6 м. Металлочерепицу Монтеррей-Люкс выпускают как из российского металла, так и из импортного сырья.

Совет! Покупая генерики металлочерепицы Монтеррей, важно точно знать, в какой стране выпущен стальной лист.

Лучше всего шведская или бельгийская сталь, ее чаще всего импортируют для изготовления отечественного покрытия премиум и люкс-класса. Хуже всего сталь из Юго-Восточной Азии и Китая. Монтеррей из российского металла занимает промежуточную позицию.

Кроме того, можно встретить предложения металлочерепицы Супермонтеррей. Единственным его отличием от обычного Монтеррея является более высокий профиль. У Супермонтеррея средняя высота гребня составляет 25 мм, а превышение рядов — 21 мм.

Оригинальная финская черепица

Для сравнения можно привести характеристики классической модели металлочерепицы Монтеррей Стандарт:

• Высота гребня в волне 39 мм, шаг или период 350 мм;
• Толщина металла составляет 0,5 мм;
• Полезный и полный габарит в ширину составляет 110 см и 118 см;
• Вес одного квадрата 4.65 кг, при этом 275 г приходится на цинковую защиту.

Получается, что при более высоком профиле, при большей толщине цинка и основного металла финский Монтеррей Стандарт всего на 150 г тяжелее металлочерепицы модели Люкс. Это означает, что у генерика слой цинка и защитного покрытия заметно тоньше, и по плотности оно уступает оригинальному продукту.

Размеры листа металлочерепицы Монтеррей

Стандартный габарит в ширине листа составляет 110 см и 118 см. Первый размер — это рабочая ширина. Второй — это полное расстояние от кромки до кромки, его используют для планирования транспортировки. Разница в размерах возникает из-за наличия на левой кромке тонкой антикапиллярной канавки. Рабочая ширина металлочерепицы Монтеррей получается при монтаже и перехлесте вертикальных краев.

Длина листов может колебаться от 0.5 м до 8 м, на практике металлочерепицу Монтеррей стараются раскроить еще перед отгрузкой на транспорт, слишком длинные полотна крайне неудобны в перевозке, подъеме на крышу и монтаже на обрешетку.

Существуют ограничения на размеры металлочерепицы Монтеррей для кровли, прежде всего, для верхнего листа. Как правило, скат крыши зашивается двумя рядами покрытия. Для листов верхнего ряда производители составили таблицу запретов.

Выбранная длина листа отрезка металлочерепицы Монтеррей с шагом волны 35 см не должна попадать в указанный размерный диапазон. Например, при длине ската в 8,2 м длина Монтеррея получается равной 4,1 м, что не входит в диапазон запретов, в данном случае это 4,23-4,33 м.

Пошаговая инструкция по монтажу металлочерепицы Монтеррей

Подготовка к работе начинается с выбора способа укладки контробрешетки, обрешетки и порядка укладки полотна на крыше. Монтаж Монтеррея не сложнее любого другого материала.

Как сделать контробрешетку

Собранный стропильный каркас крыши необходимо проверить на отсутствие заостренных щепок и деталей балок, выступающих шляпок и концов гвоздей. Все это срезается, забивается и зашлифовывается до гладкого состояния поверхности.

Следующим этапом на стропила натягивается полотно парогидроизоляции, его натягивают с небольшим провисом и фиксируют по периметру ската. Далее на стропила нашиваются рейки контробрешетки.

Совет! Чтобы избежать разрыва пароизоляции в местах монтажа контробрешетки, рекомендуется предварительно наклеить на полотно двухстороннюю клеящую ленту.

Рейки контробрешетки под Монтеррей набивают на стропила, не доходя 20 см до коньковой балки, это необходимо для дальнейшего устройства вентиляционного зазора.

Как сделать обрешетку под металлочерепицу Монтеррей

После сборки контробрешеточной основы приступают к монтажу горизонтальных несущих реек или досок. Обычно для формирования обрешетки используют доску дюймовку в 10 см шириной. В этом случае на доске 100 мм шаг обрешетки под металлочерепицу Монтеррей составит 350 мм. Первую рейку прибивают на карнизе, монтаж следующей доски выполняют с отступом в 35-40 мм, остальные укладывают с шагом, равным вертикальному периоду волны.

Если стропила установлены слишком широко, 90-100 см, то рекомендуется использовать доску 150 мм, шаг обрешетки под металлочерепицу монтеррей в этом случае увеличивают в 1,5 раза.

Схема монтажа металлочерепицы Монтеррей

Наиболее удачный вариант укладки листов приведен на рисунке ниже. Монтаж на боковых плоскостях начинают от фронтонной планки для двухскатных крыш или линии пересечения с соседним скатом для вальмовых.

Вальмовые плоскости начинают выкладывать с середины ската.

Какой нахлест у металлочерепицы Монтеррей

Минимальная величина перекрытия двух кромок в поперечном направлении «волна-волна» должна быть не менее 80 мм. Перехлест двух листов металлочерепицы Монтеррей в продольном направлении выбирается равным длине опорной кромки.

Рекомендуемая величина составляет 130 мм. Для профиля с шагом в 400 мм нахлест увеличивают до 150 мм.

Как укладывать металлочерепицу Монтеррей

Перед началом работ рекомендуется натянуть два разметочных шнура, один – вдоль карнизной планки, второй — по линии размещения верхней кромки нижнего ряда. При планировании уровня укладки первого ряда металлочерепицы необходимо учитывать дополнительный вылет нижней кромки Монтеррея над карнизной доской.

Первый лист аккуратно поднимают на обрешетку и тщательно выравнивают по разметочным шнурам и пузырьковому уровню. Полотно фиксируют одним саморезом в верхней части так, чтобы можно было при необходимости подровнять положение относительно горизонта. Второй лист Монтеррея укладывается с нахлестом в одном ряду, третьим начинают второй ряд, монтаж четвертого выполняют рядом со вторым.

Прежде чем продолжать укладку, необходимо зафиксировать саморезами уложенный слой металлочерепицы.

Как крепить металлочерепицу Монтеррей

Для правильного монтажа важно соблюдать три условия:

• Саморезы необходимо вворачивать строго перпендикулярно поверхности металлочерепицы, любой перекос приведет к повреждению полимерного покрытия Монтеррея;
• Металлочерепица крепится в шахматном порядке, каждый лист притягивается к деревянной основе с небольшим зазором;
• Крепление в каждый лист выполняется по карнизу, фронтонам, по линиям перехлеста.

Крепеж должен устанавливаться только с силиконовыми шайбами в углубления профиля. Критерием правильного вворачивания самореза является степень деформации прокладки, металлочерепица не должна «хлопать», а шайба остается лишь слегка прижатой к полотну Монтеррея.

Советы и рекомендации

Считается, что благодаря удачной геометрии поверхности монтаж Монтеррея может выполняться на относительно слабой обрешетке. Некоторые мастера умудряются укладывать горизонтальные бруски только по линиям нахлеста рядов металлочерепицы.

Это неправильно, штампованный металл Монтеррея, в отличие от поликарбонатного или ондулинового шифера, обладает высокой продольной жесткостью, поэтому при сильных порывах ветра листы металлочерепицы начинают хлопать и раскачивать крепеж. Поэтому кровельное покрытие должно быть плотно прижатым к рейкам обрешетки, под каждым полотном должно быть не менее трех горизонтальных рядов из бруса.

Заключение

Пошаговая инструкция по монтажу металлочерепицы Монтеррей поможет разобраться с основами выполнения кровельных работ. Этого достаточно для того, чтобы покрыть небольшую двухскатную крышу сарая или бани, для более серьезных объектов монтаж лучше всего выполнять совместно с опытным специалистом.

Отзывы о металлочерепице Монтеррей

Василий Степанович Арашкин, 52 года, г. Тверь:

Работать с металлочерепицей несложно, если есть опыт. Новичок всегда норовит то лист разрезать криво, то руки о край порежет, то в сапогах заберется на уложенную крышу. Монтеррей считаю одним из лучших покрытий, монтаж простой, стоит долго, и вид отличный. Для работы с полотном есть специальные инструменты, просечки, ножи, резаки. Уложить черепицу сможет практически любой хозяин, привычный к работе руками. Все это можно взять на рынке или в прокате, потренируйтесь на досуге, и проблем с укладкой не будет вообще.

Григорий Забелин, г. Смоленск:

Монтеррей выбрал потому, что больше всех похож на черепицу. Самым сложным в монтаже был подъем листов на крышу, пришлось делать подъемник по типу журавля. Затаскивать листы по брусам сложно, и есть риск поцарапать крышу, прежде чем дотянешь металлочерепицу до верхнего ряда. Нравится, как сходит вода по профилю, ни одна металлочерепица не дает такого ровного потока. Кроме того, Монтеррей считается самым тихим, если лист гремит во время дождя, значит, неправильно сделан нахлест.

bouw.ru

Схема крепления металочерепицы саморезами на крыше

Металлочерепицу на крыше укладывают по определенной схеме. Началом работ служит крепление карнизной планки. После монтажа основных узлов проводят крепление металлочерепичных листов саморезами. Соблюдение очередности работ влияет на качество и долговечность покрытия.

Монтаж обрешетки

Схема обрешетки металлочерепицы

Основанием контробрешетки служит стропильная система. Для стропил используют брус сечением 50×150 мм. Их располагают с шагом 60—80 см.

Перед монтажом черепицы определяют шаг контробрешетки. Для монтажа каркаса используют бруски сечением 50×40 мм.

В средней части ската шаг брусков принимают равным шагу стропил. В верхней и нижней части крыши черепица испытывает увеличенные нагрузки. В этих местах шаг контробрешетки уменьшают до 50—60 см.

Перпендикулярно рейкам контробрешетки крепят каркас основной обрешётки. Для монтажа используют обрезную доску сечением 100×25 мм либо бруски 50×50 мм. Размер шага обрешетки принимают в пределах 350—400 мм.

Порядок выполнения работ:

• Установка элементов стропильной системы.
• Монтаж брусков контробрешетки.
• Монтаж стартовой доски по линии карнизного свеса.
• Монтаж брусков или досок основной обрешетки.
• Установка коньковой и торцевых планок.

Рабочие операции выполняют в указанном порядке. Нарушение последовательности влечет повышение трудоемкости и длительности строительства.

Монтаж обрешётки под металлочерепицу

Какие саморезы используют

Для крепления металлочерепицы к обрешётке используют специальные кровельные саморезы. Их производят из нержавеющей стали с оцинкованным покрытием. Для визуального эффекта крепежи окрашивают под цвет черепицы.

Головка шурупа имеет шестигранный вид. Наконечник выполнен в форме острого сверла. Между наконечником и головкой нарезана резьба.

Под головкой крепежа расположена прокладка из этиленпропиленового каучука (EPDM) или обычной резины. Она служит уплотнителем между головкой шурупа и покрытием. Уплотнительная шайба герметизирует отверстия и защищает покрытие от царапин.

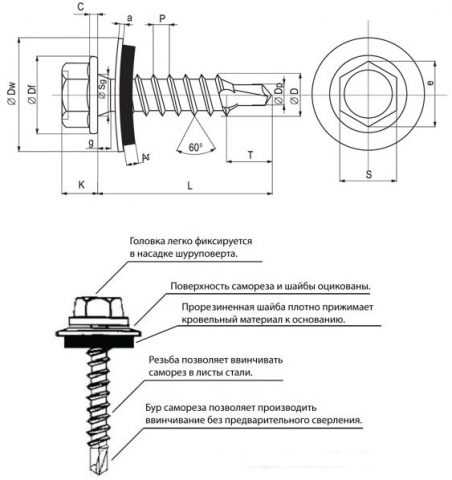

Саморез кровельный по металлу — устройство

Для сравнения. Металлочерепица отличается долговечностью и практичностью. Гарантийный срок службы кровли составляет от 30 до 50 лет. Битумная черепица требует ремонта уже после 10—15 лет эксплуатации.

Метизы вкручивают в обрешетку по всей площади покрытия. При расположении крепежа в верхней части волны используют шурупы длиной до 70 мм. При расположении в нижней части применяют саморезы 28 мм.

Для повышения жесткости соединения увеличивают количество саморезов. Среднее их количество составляет 8—12 шт./м

2. Шурупы крепят по нижней кромке листа через каждую волну. Следующие крепления закручивают в шахматном порядке.

Схема крепления металлочерепицы саморезами

Выбор схемы крепления металлочерепицы

Схемой крепления листов металлочерепицы саморезами называют порядок установки и зашивки материала к обрешетке. При устройстве кровли применяют следующий порядок:

Одна из рекомендуемых схем крепления листов металлочерепицы на обрешетку

• Устанавливают карнизную планку.
• Вдоль карнизной планки крепят защитную сетку.
• Поверх карнизной планки пришивают защитную гребенку.
• По сплошной обрешетке прокладывают панели нижней ендовы.
• Обустраивают скатные примыкания к стенам и выступающим конструкциям.
• Монтируют кровельный материал.
• Устанавливают верхние накладки ендовы.
• В местах выхода наружных частей здания прикрепляют защитные фартуки.
• Закрепляют торцевые планки.
• Монтируют коньковые планки.
• Обустраивают наружные углы.
• Обшивают низ карниза защитными решетками (софитами).
• Устанавливают проходные и вентиляционные элементы.
• Монтируют лестницы, снегозадержатели, флюгеры, переходные мостики.

При укладке черепицы с левой стороны крыши каждый последующий лист заводят за последнюю волну предыдущего элемента.

Установка узлов кровли

Крепление узлов кровли имеет отличительные особенности. Жесткость конструкции обеспечивают повышенным количеством метизов и уменьшением шага из установки.

Установка карнизного узла

Нижний обрез карнизной линии располагают на расстоянии 50—70 мм от края обрешетки. Такое положение помогает талой и дождевой воде попадать в водосливный желоб. В этом случае обрешетка защищена от попадания брызг.

Саморезы устанавливаются на расстоянии 50—70 мм от ребра жесткости элементов нижнего ряда. Для обеспечения устойчивости от опрокидывания, кровлю крепят к обрешетке через одну волну.

Пошаговая схема устройства карнизных узлов

Установка конькового узла

Поверх конькового бруса укладывается аэроэлемент из нетканого материала. В верхней части конька материал крепят скобами. В нижней части изделие наклеивают поверх листов. Для этого аэроэлемент имеет бутилкаучуковые самоклеящиеся полоски.

Поверх материала устанавливают коньковую планку. Сверху элемент пришивают к бруску. Для зашивки используют кровельные саморезы 28—35 мм.

В нижней части планку крепят через листы кровли. Для крепления используют саморезы длиной 50—60 мм. Метизы вкручивают в верхнем сегменте каждой второй волны.

Коньковый узел крыши

Крепление торцевого узла

Торцевые планки крепят к фронтону здания. Саморезы устанавливают по направлению снизу вверх. Нахлест торцевых планок — 10 см. Размер шага установки креплений — 30—35 мм.

Схема монтажа торцевой планки на металлочерепицу

Где используют дополнительные крепежи

Дополнительные крепежи устанавливают в местах стыка листов между собой. В местах примыкания кровли к дымовым трубам и слуховым окнам шаг метизов уменьшают до 20—25 см.

Схема крепления листов металочерепицы и размещения саморезов

Для ввинчивания кровельных саморезов используют шуруповерт. При использовании инструмента следят за величиной крутящего момента.

Для сведения. Наибольшую эффективность металлочерепица имеет на скатных крышах с наклоном 12° и более. Волнообразная поверхность и ребра жесткости листов задерживают снеговой покров толщиной до 1,5 метров.

При недостаточном усилии нарушается герметизация отверстий. Чрезмерное усилие приводит к проворачиванию винта в древесине и ослаблению крепления. Происходит разрушение уплотнительной прокладки и повреждение покрытия.

Монтаж металлочерепицы со скрытым креплением

Для скрытия крепежных элементов используются металлочерепицу с Z-образным замком. Саморезы вкручивают через специальный паз. Листы скрепляют между собой замковым соединением. Каждый последующий элемент закрывает собой предыдущее соединение.

Для сведения. Существуют четыре основных вида металлочерепицы: Монтеррей, Супермонтеррей, Макси, Каскад. Модели отличаются формой рисунка, размерами листов и способом соединения.

Виды металлочерепицы

При скрытом соединении используются оцинкованные крепежи без дополнительного окрашивания. Использование простых саморезов позволяет сэкономить деньги.

Крыша со скрытым соединением обладает высокой герметичностью. Отсутствие выступающих крепежных элементов повышает эстетичность кровли.

При укладке металлочерепицы важно соблюдать технологию выполнения работ. Простая схема укладки позволяет выполнять работу без привлечения специалистов.

Листы прикрепляют в нижнем сегменте волны в месте плотного соединения с обрешеткой. Вкручивание шурупов в верхнюю часть волны выполняют при укладке планок ендовы и нижней части полукруглых коньковых панелей.

Процесс крепления металлочерепицы скрытым креплением

Качество крепления кровельных саморезов влияет на срок службы кровли. Использование элементов со скрытным соединением повышает эксплуатационные и эстетические качества покрытия.

Видео по теме: Как правильно крепить металлочерепицу саморезами

specnavigator.ru

Монтаж металлочерепицы Монтеррей: инструкция, схема крепления, технология

Металлочерепица – это один из самых популярных кровельных материалов. Своему распространению она обязана отличным характеристикам. Материал обладает привлекательным внешним видом, высокой надежностью и большим сроком эксплуатации. Производители предлагают большой выбор марок металлочерепицы. Например, на рынке можно приобрести материал под названием Монтеррей. Эта марка пользуется популярностью. А как правильно произвести монтаж металлочерепицы Монтеррей? Какие существуют нюансы в этой работе?

Характеристики материала

Прежде чем рассматривать вопрос, как проводится монтаж металлочерепицы Монтеррей, следует познакомиться с самим изделием. Что из себя представляет эта марка кровельного материала? Какими характеристиками обладает металлочерепица Монтеррей?

Эта марка материала считается классической. По своему внешнему виду металлочерепица Монтеррей наиболее близко похожа на натуральную керамическую черепицу. Листы материала выполнены из оцинкованной стали и имеют полимерное защитное покрытие.

Металлочерепица марки Монтеррей обладает следующими техническими характеристиками:

• Толщина материала лежит в пределах от 0,4 до 0,5 миллиметров. По существующим ГОСТам отклонение у разных производителей металлочерепицы по этому параметру не должно превышать 0,05 миллиметра;
• Ширина листа равна 1180 миллиметров. Но в инструкции по монтажу металлочерепицы Монтеррей для расчетов рекомендуют использовать другое значение. Полезная ширина материала равна ровно одному метру;
• Высота профиля. Это значение зависит от разновидности металлочерепицы Монтеррей.  Если вы проводите монтаж материала с маркировкой МП Монтеррей, это самый распространенный вариант, то высота профиля будет составлять 39 миллиметров. В случае применения разновидностей Супермонтеррей или Макси, то этот параметр будет равен 46 мм;
• Шаг волны также зависит от разновидности. Для монтажа металлочерепицы Монтеррей и Супермонтеррей это значение берется в 35 сантиметров. В моделях Макси шаг волны равен 40 сантиметров;
• Если говорить о длине листа, то тут вариантов много. Минимальное значение составляет полметра, а максимальное зависит от технических возможностей производителя.

Выбирая металлочерепицу с помощью которой будет проводиться монтаж кровли, следует внимательно отнестись к покрытию. Можно приобрести материал с защитой из полиэстера, пластизола или пурала. Их надежность возрастает от первого к последнему в списке, но также растет и стоимость.

Подготовка к работе

Монтаж металлочерепицы Монтеррей проводится не сразу после покупки. Для любой работы, в особенности для покрытия кровли, имеется свой подготовительный этап. Инструкция по монтажу металлочерепицы Монтеррей указывает следующие предварительные работы:

1. Вначале следует проверить правильность геометрии каркаса крыши. Если будут неровности, то монтаж металлочерепицы пройдет сложно. К тому же кровельное покрытие будет прогибаться и быстрее выйдет из строя.
2. Укладка металлочерепицы проводится на гидроизоляционный слой. В качестве такового может выступать толстая полиэтиленовая пленка или специальная мембрана. Монтаж гидроизоляции проводится так, чтобы материал не был сильно натянут.
3. Технология укладки металлочерепицы Монтеррей подразумевает наличия контробрешетки. Она необходима для того, чтобы создать вентиляционное пространство. Для контробрешетки используются деревянные бруски, которые прибиваются к стропилам с помощью оцинкованных гвоздей. Высота такого дополнительного «настила» должна быть 3-5 сантиметров.
4. Очень важно правильно выбрать шаг обрешетки под металлочерепицу. Тут многое зависит от расстояния между волнами материала. В случае монтажа марок Монтеррей и Супермонтеррей, шаг делается в 35 сантиметров. Если применяется металлочерепица макси, то расстояние между брусьями обрешетки делается в 40 сантиметров. При этом первая планка прибивается непосредственно у края карниза, вторая укладывается на расстоянии в 20-30 сантиметров. Монтаж остальных брусьев обрешетки проводится с выбранным шагом.

На этом подготовительный этап закончен. Можно производить непосредственный монтаж металлочерепицы Монтеррей. Конечно предварительно подготовив все инструменты и приспособления. Крепить материал к обрешетке нужно с помощью саморезов. Они должны быть оцинкованными и снабжены специальными резиновыми шайбами.

Кроме этого, следует подготовить лестницу или строительные леса, веревку чтобы поднимать металлочерепицу, молоток, отвертку и другие инструменты. Также следует собрать команду. Металлочерепица весит немного, но справиться с работой одному будет затруднительно. Лучше всего, и быстрее, если соберется команда минимум из трех человек.

Очень важно внимательно отнестись к резке материала. Полимерное покрытие не должно быть повреждено. Поэтому пользоваться болгаркой или другими инструментами с абразивной режущей поверхностью нельзя. Лучше всего нарезать металлочерепицу ножницами по металлу.

Технология укладки

Монтаж металлочерепицы марки Монтеррей проводится по той же схеме, что и других материалов этого типа. Пошаговая инструкция выглядит следующим образом:

• Первым делом удаляем защитную пленку с материала. Сделать это следует еще на земле, до поднятия листов на крышу;
• Монтаж металлочерепицы Монтеррей проводится снизу вверх и слева направо. При укладке делается нахлест в 15 сантиметров;
• Первым делом проводится монтаж первого листа, который должен идти строго по карнизной планке с отступом в 5 сантиметров за края крыши. Его крепление производится вначале одним саморезом, в верхней части;
• Далее сверху укладывается следующий лист. Его крепят к первому. При этом прикручивать к обрешетке пока не нужно. Достаточно закрепить так, чтобы листы не двигались относительно друг друга;
• После того, как весь вертикальный ряд расположен на своем месте, проводится контрольное выравнивание. Определяется точность расположения как по горизонтали, так и по вертикале. От этого во многом будет зависеть вся дальнейшая работа. После этого листы металлочерепицы Монтеррей можно крепить саморезами к обрешетке;
• Монтаж проводится так, чтобы на каждый квадратный метр покрытия было минимум восемь точек крепления. В этом случае кровля из металлочерепицы Монтеррей будет служить долго и не доставлять беспокойства в период эксплуатации;
• Крепление саморезами проводится в прогибах, в шахматном порядке;
• Далее проводится монтаж остальных блоков металлочерепицы Монтеррей. При этом нельзя забывать про нахлест.

Инструкция по укладке этого типа кровельного материала указывает на обязательное использование доборных материалов. К таковым относится торцевая и карнизная планка, конек, накладки на место прохода труб и так далее. Всех их лучше приобрести у того же производителя, у которого была куплена и сама металлочерепица Монтеррей. В этом случае монтаж пройдет без особых проблем, и сама крыша будет иметь законченный и красивый внешний вид.

Видео по теме:

Использовать ли уплотнитель?

Металлочерепица Монтеррей прекрасно справляется со своими обязанностями. Она надежно защищает строение от атмосферных осадков. Но все-таки большинство профессиональных строителей рекомендуют использовать некоторые дополнения, а конкретней – это уплотнитель для металлочерепицы Монтеррей.

А для чего он необходим? Какие функции он должен выполнять? Монтаж уплотнителя для металлочерепицы нужен для того, чтобы предотвратить попадание дождя, влаги и насекомых в подкровельное пространство. Как бы плотно вы не прижимали листы металлочерепицы друг к другу, между ними все равно остаются небольшие щели. Именно для того, чтобы их закрыть и используется уплотнитель.

Этот материал выпускается в нескольких разновидностях, которые отличаются по следующим параметрам:

• По месту применения. Монтаж уплотнителя может производиться в районе конька. Именно эту разновидность материала используют чаще всего. Конек – это место, где наиболее вероятна протечка. Также уплотнитель может применяться у карниза. В этом случае его подкладывают под металлочерепицу;
• По используемому в производстве материалу. Уплотнитель под металлочерепицу Монтеррей может быть саморасширяющийся. В этом случае для его производства используется пенополиуретан с пропиткой из полимеров и акрила. Другая разновидность, которая считается универсальной, выполнена из полиуретановой пенки. Самый дорогой, так называемый профессиональный уплотнитель под металлочерепицу, делается из вспененного полиэтилена.

Кроме того, материал может различаться по своей форме. Поэтому приобретать уплотнитель нужно у того же производителя, у которого куплена металлочерепица Монтеррей и другие доборные изделия.

Стоит ли использовать уплотнитель? Конечно, делая расчет своих расходов, вы обязательно захотите их снизить. Но в некоторых случаях лучше не экономить. Например, если плохо выполнить конек, то вся кровля будет под угрозой. Влага будет поступать под покрытие и даже качественная металлочерепица Монтеррей не сможет помочь. То же самое касается и ендовы.

Другой вопрос монтаж этого «дополнения» у карниза. Здесь, если все работы выполнены с соблюдением технологии и инструкции, риск протечки минимален. В этом случае, если вы уверены в правильности установки, то на уплотнителе под металлочерепицу можно сэкономить.

Посмотрите еще статьи:

kryshagid.ru

фото, схема сколько штук на лист

Металлочерепица — кровельный материал из металла с формой профиля листа, имитирующей классическую глиняную черепицу. Его крепят к деревянной обрешетке. Для этого используют специальные саморезы. Монтаж осуществляют с учетом отличительных характеристик материала.

Оглавление:

1. Разновидности каркасов
2. Расчет саморезов
3. Стандартная схема
4. Нюансы проведения работ
5. Какие инструменты понадобятся?
6. Технология монтажа черепицы

Устройство и виды обрешетки под металлочерепицу

Используют сухую обрезную доску, обработанную антисептиком, не имеющую на поверхности следов плесени, гниения, грибковых поражений. Ее монтируют горизонтально к стропилам и вертикальным рейкам. Габариты элементов: ширина — 100, толщина — 25-30 мм. Последний размер должен быть у всех деталей одинаковым, предельное отклонение не более 3 мм. Крайняя нижнюю доску делают на 15 мм толще прочих. Для крепления конька вдоль верхнего конькового среза кровли устанавливают специальную рейку.

Применяют три вида обрешетки:

1. Разреженная (шаговая) самый распространенный тип, пригоден для крыши с уклоном от 20°. Оптимальный шаг между досками равен длине волны кровельного покрытия. Исключение составляет расстояние между рейками первого и второго ряда. Оно должно быть меньше на величину свеса листа — примерно на 5 см. При таком расположении досок несложно закрепить металлочерепицу, так как сразу видны места для саморезов. Допустимое расстояние от одного элемента каркаса до другого 30-70 см. Чем больше уклон кровли, тем меньше снега на ней скапливается, тем больше можно делать шаг между досками.

2. Сплошная. Пригодна для пологой кровли, с уклоном от 14 до 20°. Шаг между досками — 2-3 см.

3. Комбинированная. При таком варианте на основной части крыши делают шаговую обрешетку, а в районе конькового соединения, печной трубы, ендовы, мансардного окна, люка, снегозадержателей — сплошную.

Что надо знать о саморезах?

Для металлочерепицы используют специальные кровельные шурупы-саморезы с острыми наконечниками. При ввинчивании они прорезают лист покрытия и плотно фиксируют его.

Отличительные особенности:

• Их изготавливают из высокоуглеродистой оцинкованной стали. Долго не ржавеют от частого контакта с дождевой водой и снегом. На шляпке качественных кровельных шурупов ставят маркировку.
• Саморезы выпускают в разных цветах. Это позволяет подобрать их под оттенок кровли, они не выделяются на фоне покрытия. Для медной черепицы выбирают специальные изделия из этого же металла.
• В комплект кровельных крепежных элементов входят резиновые или латексные оголовки и пресс-шайбы. При ввинчивании они расплющиваются, что создает эффективную гидроизоляцию в отверстиях. Проникновение воды внутрь значительно уменьшается. Некачественные прокладки (пресс-шайбы) со временем разрушаются и в отверстия начинает попадать влага.
• Длина — не менее 2,8 см и обязательно на 2 см больше общей толщины кровельного покрытия и слоя гидроизоляционного материала.

Схема и способы крепления

Саморезы устанавливают в самом жестком месте волны — дно, почти у основания следующей. Если каркас смонтирован правильно, то крепежи попадают на поперечные доски. Нельзя ставить в верхней части волны — в этом случае металлочерепица прогибается.

Перед началом монтажа рекомендуется выполнить чертеж обрешетки и кровли с отмеченными местами расположения шурупов. Слишком большой расход саморезов требует такого же количества отверстий. Это приводит к тому, что под крышу во время дождя попадает больше влаги, значит, материал быстрее разрушится. Если ставить их редко, то черепица будет вибрировать от ветра, создавать шум и скоро придет в негодность.

Стандартная схема:

• Крайние листы (торцы и свес) фиксируют на каждой волне. Такой же расход планируют в районе конька, ендовы, разжелобках.
• Основную часть крепят через одну волну.
• Между собой металлочерепицу соединяют вдоль каркаса с шагом 1 м.
• На доборных элементах — 3-5 штук на пог. м.
• Саморез должен находиться по центру доски обрешетки или не ближе 1—1,2 см от ее края.

Для составления чертежа и расчета необходимого количества выясняют, сколько нужно саморезов на квадратный метр. Обычно это не менее 8—12 шурупов. Для крыши сложной геометрической формы количество увеличивают.

Нюансы монтажа металлочерепицы

Черепицу изготавливают из следующих материалов:

• холоднокатанная листовая оцинкованная сталь;
• алюминий;
• медь.

Первые две имеют на поверхности с одной или обеих сторон специальное защитное полимерное покрытие, предотвращающее воздействие ультрафиолета и атмосферных осадков.

По инструкции для резки и крепления металлочерепицы нельзя использовать устройства и приспособления, вызывающие нагрев. Это связано с риском повреждения защитного полимерного покрытия. Дрель и шуруповерт правильно включать на небольших оборотах. При вкручивании необходимо контролировать силу нажима, она должна быть умеренной. Сгибание, слишком большое давление тоже приводят к разрушению защитного полимерного слоя и деформации материала. Недостаточный нажим не зафиксирует изделия надежно.

Инструменты для монтажа

Чтобы правильно закрепить металлочерепицу саморезами, понадобятся следующие инструменты:

• рулетка;
• маркер;
• молоток;
• шуруповерт или дрель с функцией работы на малых оборотах, допустимо использовать отвертку, электроинструменты удобнее с питанием от аккумулятора, а не от сети;
• инструмент для резки металла — электролобзик, пила по металлу, твердосплавная дисковая пила.

Инструменты располагайте в удобном месте, чтобы исключить возможность их падения с крыши.

Крепление кровельных саморезов

При монтаже металлочерепицы соблюдают правила:

1. Начинают с правого или левого нижнего угла, а если крыша шатровая, то ровно от центра для создания симметрии, завершают работу у конька.

2. Свес над линией карниза делают не менее 5 см. Он нужен для того, чтобы дождевая и талая вода стекали прямо в водосток. В особых случаях, при сложных условиях допустимо устанавливать первый лист выше карнизной доски, но желательно избегать этого.

3. Шурупы ввинчивают по направлению снизу-вверх строго под прямым углом к поверхности кровли. Иначе пресс-шайба не закроет отверстие и в него будет попадать вода.

4. Саморез располагают на расстоянии 10—15 мм от штамповочной линии между гребнями волн.

5. Зазор между шляпкой шурупа и черепицей должен составлять не менее 0,5—1 мм. Шляпка при ввинчивании слегка деформируется, резиновая прокладка плотно прижимается к плоскости покрытия. До упора закручивать изделия нельзя, иначе велик риск деформации.

6. Листы монтируют внахлест на ширину одной волны. В местах стыков саморезы устанавливают в подъем волны, сквозь оба слоя материала. Это необходимо, чтобы не было зазора и не проникала вода. Для этой цели используют специальные короткие шурупы.

7. Конек размещают поверх закрепленной металлочерепицы, фиксируют к доске в верхней части обрешетки.

Если уклон крыши небольшой, то места стыков и примыкания черепицы к вертикальным поверхностям и элементам при монтаже дополнительно обрабатывают силиконовым герметиком для создания барьера для проникновения влаги. Если в процессе было повреждено полимерное защитное покрытие, то это место закрашивают антикоррозийной краской по металлу.

stroitel-list.ru

как крутить, шаг крепления, схема, как правильно делать замок, узлы

Содержание:

Сейчас металлическая черепица считается одним из самых востребованных кровельных материалов, благодаря наличию у нее таких качеств как прочность, долговечность, доступная цена, хороший внешний вид и простой монтаж. Чтобы поверхность крыши получилась надежной, большое значение имеет качество крепления металлочерепицы.

Нюансы монтажа своими руками

Перед началом укладки нужно ознакомиться с информацией, как правильно крутить металлочерепицу:

1. Из режущих инструментов используют дисковую пилу и ножницы по металлу. Специалисты не советуют пользоваться болгаркой, поскольку в процессе резки разрушаются нанесенные на материал защитные слои, предназначенные для усиления антикоррозийной устойчивости листов.
2. Работая с шуруповертом, необходимо ограничивать вращающий момент для того, чтобы не допустить проворачивания саморезов в планках обрешетки кровли, поскольку в итоге крепление ослабнет. Результатом этого станет недостаточная степень герметизации отверстий и деформация прокладок. Нужно знать, как прикручивать металлочерепицу – после окончания вкручивания крепежа прокладка должна быть слегка сжатой.
3. Для проведения монтажных работ потребуется обувь с мягкой подошвой. Чтобы кровельный материал не был поврежден, имеется способ передвижения по нему: наступать ногой нужно в прогибы волн, находящиеся в области расположения элементов обрешетки.
4. Согласно инструкции производителя, в которой описывается, как крутить металлочерепицу, крепление производят перпендикулярно относительно поверхности реек.
5. Чтобы определиться с количеством саморезов, нужно знать, что на один «квадрат» поверхности кровли требуется 8 – 10 штук или 3 штуки на один погонный метр.
6. Если при монтаже на полимерном слое листов обнаружены повреждения, царапины, следует как можно быстрее покрыть эти места краской аналогичного оттенка из баллончика. Такую же операцию выполняют со срезами, имеющимися на листах.
7. В качестве крепежной фурнитуры при укладке металлической черепицы используют шестигранные саморезы вместе с резиновыми прокладками того же цвета.
8. Место, с которого начинают монтировать этот материал для крыш, зависит от их типа. Если она двускатная, тогда с торцевой стороны, а когда шатровой формы – с места, где располагается высшая точка конька.
9. Фиксируют покрытие так, чтобы каждый последующий лист прикрывал замок металлочерепицы предыдущего.

Крепление кровельного материала к обрешетке

Основание под металлочерепицу делают из деревянных реек одинакового размера, которые располагают равноудалено друг от друга. Возле карниза и под коньком укладывают доски, имеющие большую толщину.

При фиксации листов на скате саморезы нужно закручивать по линии, которая проходит между гребнями на 10-15 миллиметров ниже штамповочной линии. При условии, что обрешетка собрана в полном соответствии с инструкцией компании — производителя и схемой, крепежные элементы разрешается вкручивать в любое место, поскольку там непременно будет располагаться основание.

Материал помещают на доски без зазора, поэтому металлочерепица оказывается надежно прижатой к обрешетке, при этом не происходит деформация кровельного покрытия. Важно, что при этом крепежные изделия не заметны, поскольку они располагаются под предыдущим рядом листов.

Два варианта стыковки металлочерепицы

При выполнении монтажа применяют следующие способы состыковки листов кровельного материала:

• по волнам;
• по рядам.

Когда используют первый из них, тогда решают задачи, касающиеся защиты плоскости кровельного покрытия от бокового ветра и сохранения первоначального вида скатов. Саморезы закручивают в каждом ряду ниже прохождения штамповочной линии, в промежутке между гребнем и наружной кромкой вышерасположенного листа.

При осуществлении стыковки по рядам крепежи размещают в каждой волне. Крепежные элементы располагают по всей площади скатов равномерно. Работу выполняют в направлении от карниза к коньку, а фиксацию производят в каждой третьей волне, смещаясь на одну волну в любую из сторон в случае перехода на следующий ряд с целью продолжения монтажа и крепления.

Как прикручивать по линии карнизов

Устройство карнизных узлов крепления металлочерепицы с листом, который выходит за край примерно на 50 миллиметров, применяют сегодня часто. В результате осадки после дождя направляются прямо в желоб, поэтому все элементы из натуральной древесины надежно защищены от влаги, оказывающей негативное влияние на долговечность всей кровли.

Саморезы вкручивают через волну, располагая их на 70 миллиметров выше штамповочной линии. При этом нужно учитывать: для недопущения проседания нижних волн их нужно фиксировать на досках, имеющих большую толщину по сравнению с остальными пиломатериалами на 15 -20 миллиметров. Промежуток между центром первой шаговой доски и карнизной планки при 100-миллиметровой толщине должен составлять 250 миллиметров.

Узел можно сформировать иначе: нужно штатный рез черепицы размещать сверху карнизной доски. Данный способ используют в ряде случаев, которые являются для кровельщиков сложными в реализации. Например, когда работа выполняется на ступенчатых карнизах или при нарушении геометрии на отдельном участке кровли.

Как крутить металлочерепицу в районе конька кровли

В верхней точке кровельной конструкции обрешетка завершается опорной коньковой доской. В процессе выполнения данной операции требуется дополнительная установка подконьковой доски, в результате чего обеспечивается зазор от 80 миллиметров между аналогичными досками соседних скатов, который имеет большое значение при обустройстве вентиляции кровли.

Эффективным методом, позволяющим вывести планку конька на торец конструкции поверх реек, является установка опорной доски, у которой толщина на 15 –20 миллиметров больше по сравнению с другими элементами обрешетки. Благодаря данному приему удается не допустить просадки конька относительно линии расположения торцевой планки.

Для фиксации коньковой планки используют саморезы, которые вкручивают в самых высоких точках кровельного материала. Шаг крепления металлочерепицы должен составлять не более 80 сантиметров. Все точки фиксации располагают на одинаковом расстоянии от обрешетки кровли, чтобы в результате затягивания крепежей планка конька не деформировалась.

Шаг крепления в торцевой части

Сначала материал необходимо зафиксировать в штатных местах по торцевым линиям скатов в каждой волне. Потом к высшим точкам листов прикрепляют через одну волну торцевую планку. Расстояние между соседними элементами не может превышать, как и в случае, с коньком,80 сантиметров.

Поскольку в этих местах крепежные элементы заметны, нужно между ними соблюдать точное расстояние. Для этого предварительно составляется монтажная схема саморезов на металлочерепицу и согласно ей делается разметка.

Схема дополнительного крепления

Необходимость выполнения дополнительной фиксации саморезами возникает в тех случаях, когда обеспечивается противодействие кровельной конструкции значительным ветровым воздействиям.

Для этого нужно повышать надежность крепления на определенных участках:

• в местах соединения листов по волнам и по рядам;
• в точках фиксации покрытия к обрешетке по линиям карниза и конька;
• в местах крепления материала к доскам вдоль торцевой части.

Рекомендации опытных кровельщиков

Профессиональные советы для начинающих домашних мастеров не будут лишними:

1. Когда монтаж металлочерепицы начинается с левого края, все листы нужно подводить под волну предыдущего ряда.
2. После того, как саморезом зафиксирован первый лист у конька, следующий располагают так, чтобы в нижней части образовалась абсолютно ровная линия.
3. Для фиксации нахлеста используют одно крепежное изделие, которое вкручивают под первой поперечной складкой в гребень волны.
4. Если изначально верхний ряд у конька не получился ровным, тогда нужно слегка приподнять лист покрытия и постепенно наклонять его снизу вверх, укладывая материал в нужном положении. Крепят металлочерепицу по верху гребней под поперечными складками. Листы прикрепляют к обрешетке.
5. Уплотнительные ленты укладывают у конька и в местах стыка поверхностей крыши шатровой формы. Их нужно сначала прибить к профилю, после чего планкой прикрыть конек или стык. При монтаже гидроизоляционного слоя не требуются дополнительные уплотнители.
6. Коньковую планку устанавливают после завершения монтажа всех листов на кровельной поверхности.

Советы по укладке металлочерепицы Монтеррей

Данный кровельный материал от финского производителя пользуется большой популярностью по причине его превосходных технических характеристик. Его монтаж отличается простотой, если следовать инструкции, прилагаемой к продукции.

Перед тем, как приступить к укладке, нужно ознакомиться со схемой крепления металлочерепицы Монтеррей саморезами.

Если монтаж выполняется на двускатной кровле, тогда работу нужно начинать с торца. Когда у крыши шатровая конструкция, тогда металлочерепицу фиксируют, стартуя с нижней точки ската. Первое, с чего начинают укладывать изделия Монтеррей внахлест – это обустройство гидроизоляционного слоя.

kryshadoma.com

Руководство по монтажу металлочерепицы на крышу

1. Главная
2. Инструкции по монтажу
3. Инструкция по монтажу металлочерепицы

В компании Вестмет вы можете купить металлочерепицу следующих производителей:

Элементы кровли

1. Карнизная планка.
2. Доска обрешетки.
3. Спадающий брус контробрешетки.
4. Гидроизоляционная пленка.
5. Стропило.
6. Конек.
7. Металлочерепица.
8. Уплотнитель конька.
9. Заглушка конька.
10. Ветровая доска.
11. Водосточная труба.
12. Держатель трубы.
13. Водосточный желоб.
14. Держатель желоба.
15. Снеговой барьер.
16. Ендовая внешняя.
17. Ендовая внутренняя.

Замер кровли и расчет

Изготовление металлочерепицы производится согласно размерам, указанным заказчиком. Длина листа при расчете кровли принимается равной длине ската. Монтаж к основанию выполняется так, чтобы край выступал за карниз на 40 мм. Это обеспечивает пространство для вентиляции на коньке. Расчет кровельного материала выполняется по чертежу, но рекомендуется измерить готовую обрешетку. Замеры кровли производятся также и по диагоналям – это необходимо для того, чтобы убедиться в правильной прямоугольной форме кровли.

При монтаже необходимо рассчитать нужное количество материала: длину карниза необходимо разделить на полезную ширину.

Расчет для металлочерепицы Монтеррей:

• Полезная ширина – 1100 мм.
• Длина карниза – 11300 мм.
• Количество листов: 11300:1100=10,27

Соответственно, для двух скатов потребуется 11х2=22 листа.

Примечание: расчет каждой крыши индивидуален. Форма заявки на детальный расчет кровли.

Выступающий скат

Необходимо обращать внимание на то, чтобы поперечный рисунок профиля всегда образовывал у карниза единую линию. Если для устройства кровли на одном скате используются разные по длине листы, они обязательно должны быть кратны шагу волны. К примеру, шаг волны для черепицы Монтеррей составляет 350 мм.

Профиль типа «Монтеррей»

Вентиляция пространства между основанием кровли зависит от таких факторов, как:

• влажность наружного и внутреннего воздуха;
• толщина теплоизоляции;
• перепад температур между температурой наружного воздуха и температурой конструкций;
• герметичность кровли и основания.

Чтобы на внутренней поверхности кровельного материала не скапливалась влага и конденсат, чердачные помещения утепляются. Выполняется также гидроизоляция под обрешеткой, принимаются меры по обеспечению оптимальной вентиляции.

Гидроизоляционный материал (гидроизоляционная прокладка) устанавливается по направлению от карниза к коньку внахлест. Обязательно предусматривается зазор под коньком, величина которого составляет не менее 50 мм. Это необходимо, чтобы влага беспрепятственно испарялась – в тех случаях, когда чердак является теплым. Обрешетка выполняется с таким расчетом, чтобы для движения воздуха от карниза до пространства под коньком крыши не создавалось преград. В самом высоком месте кровли выполняются вентиляционные отверстия. Если чердачное помещение неотапливаемое, проветривание его осуществляется через торцевые окошки. Если в помещении постоянно наблюдается повышенная влажность, необходимо обеспечить принудительную вентиляцию.

Правила хранения и пользования

Хранение

В случае, если монтаж будет проводиться позже, листы рекомендуется прокладывать рейками. Переносить материал нужно за края по длине. Края острые, поэтому при переноске следует соблюдать осторожность.

Дополнительная обработка

Резка выполняется вручную. Для этого применяется специальный инструмент, допускается использование ножниц по металлу. В случаях, если выполняются скосы, нужна ручная электрическая пила с твердосплавными зубьями. Можно использовать также высечные ножницы.

Внимание! Использовать для резки шлифовальные машинки с абразивными кругами запрещается.

Уход за покрытием

Опилки, которые образуются при резке или сверлении металлочерепицы, необходимо удалить с поверхности. В противном случае металлическая крошка со временем ржавеет и портит внешний вид кровли. Если в процессе монтажа кровельный материал подвергся загрязнению, его можно легко удалить, используя неабразивное моющее средство.

Окраска

Даже если в процессе монтажа покрытие несколько пострадало, лист от ржавчины предохранит цинковый слой, который находится под покрытием. Царапины на поверхности можно закрасить краской соответствующего цвета.

Внимание! На места срезов, особенно тех, где обрезка производилась по месту, а также срезов в месте прогиба волны, рекомендуется нанести слой краски.

Внимание! Применение сильных моющих средств может вызвать повреждения полимерного покрытия.

Инструкция по монтажу обрешетки

Обрешетка

Для выполнения обрешетки под металлочерепицу применяются доски 25-30х100 мм. Интервал между досками устанавливается в зависимости от вида черепицы. К примеру, для профиля Монтеррей интервал профиля составляет 350 мм. Монтируя обрешетку, необходимо учесть, что толщина доски, которая выходит на карниз, должна превышать толщину остальных досок на 10- 15 мм.

Обрешетка и прокладка

Внимание! Монтаж обрешетки осуществляется только после укладки гидроизоляции.

Если имеются опасения, что под кровельным материалом вентиляция будет недостаточной, монтаж обрешетки сопровождается установкой гидроизоляционного материала. Это поможет предотвратить появление на нижней стороне листа конденсата. Поглощение влаги гидроизоляционным материалом осуществляется со стороны теплоизоляции. Гидроизоляционный материал также предотвращает попадание конденсата.

Торцевая планка

Торцевая планка выбирается с таким расчетом, чтобы она была на высоту волны выше обрешетки (величина H). Для профиля Монтеррей эта величина составляет 40 мм. Крепление досок обрешетки к стропилам выполняется с использованием оцинкованных гвоздей.

Карнизная планка

Прежде чем монтировать кровельные листы, необходимо закрепить карнизную планку RL. Нахлест при этом составляет 100 мм. Крепление карнизной планки осуществляется с помощью оцинкованных гвоздей, которые вбиваются с шагом 300 мм. Для резки применяются ножницы по жести.

Коньковая планка

Для того, чтобы крепление коньковой планки было надежным, под нее устанавливаются и прибиваются две дополнительные доски.

Монтаж кровельных листов

На двускатных крышах монтаж начинается с торца, на шатровых крышах крепление металлочерепицы начинается от самой высокой точки ската.

Материал укладывается таким образом, чтобы каждый следующий лист накрывал замок волны предыдущего. У черепицы Монтеррей эти замки находятся на левом краю. Монтаж можно начинать либо с правого, либо с левого торцов. Монтаж существенно облегчается, если начать его с левого края. В этом случае каждый последующий лист закладывается под последнюю волну предыдущего.

Край выравнивается по карнизу, крепление его производится на расстоянии 40 см от карниза. Удобно сначала скрепить между собой 3-4 листа, закрепить их на коньке с помощью одного шурупа, затем тщательно выровнять по карнизу и окончательно зафиксировать по всей длине.

После того, как первый лист кровельного материала закреплен у конька с помощью одного шурупа, укладывается второй таким образом, чтобы нижние их края находились на одной линии. С помощью шурупа под первой поперечной складкой по верху волны скрепляется нахлест. Если состыковать не удается, лист сначала необходимо приподнять, а затем слегка его наклонять и продвигаться по направлению снизу вверх, укладывая одну складку за другой и по верху волны скрепляя их шурупом под каждой поперечной складкой. Таким образом можно скрепить между собой 3-4 листа, а нижний их край тщательно выровнять по карнизу. После этого они окончательно крепятся на обрешетку.

Крепление к обрешетке

Для крепления металлочерепицы Монтеррей применяются специальные кровельные шурупы. Для удобства работы рекомендуется использовать электродрель со специальной насадкой. При монтаже этого кровельного покрытия применяются самонарезающие шурупы с уплотнительной шайбой. Шуруп ввинчивается в прогиб волны и располагается под поперечной волной, в направлении, перпендикулярном листам. Для крепления одного квадратного метра профиля применяется 8 шурупов, так как крепление по краям производится не в каждой, а в каждой второй волне.

Места нахлеста по длине

В местах, где выполняется нахлест по длине (250 мм), кровельный материал устанавливаются в соответствии с поперечным рисунком. Крепление описано выше. Каждый конкретный случай имеет особенности. Крепление в местах нахлеста выполняется под поперечным рисунком в каждую вторую волну.

Правила передвижения

При ходьбе по профилю следует соблюдать осторожность. Желательно использовать обувь с мягкой подошвой. Наступать при проведении монтажных работ разрешается на обрешетку или на листы материала в прогибе волны.

Уплотнительные ленты

Как правило, уплотнительные ленты при монтаже кровли необходимо использовать на стыках или под коньком. Применение уплотнительной ленты не требуется, если в основание крыши уложен гидроизоляционный материал, за исключением внутренних стыков. В местах, где имеются сквозные отверстия или нахлесты, допускается применение силиконовой массы или других видов герметика. Крепление уплотнительной ленты к профилю производится с использованием небольших гвоздей. После этого можно покрывать планкой стык или конек.

Внутренний стык

Для оформления внутренних стыков применяется планка для разжелобка LSJ. Планки устанавливаются с нахлестом не менее 150 мм. Шов герметизируется уплотнительной массой. Внутренний стык может быть также выполнен с использованием накладки ендовы LSPL. Крепление ее осуществляется без уплотнителей, с применением шурупов или заклепок, которые размещаются с шагом 300-500 мм по верху волны профиля.

Торцевая планка

Крепление торцевой планки LPT-250 к основанию выполняется с использованием шурупов. При правильно выполненной обрешетке торцевая планка оптимальным образом размещается поверх волны профиля на торце.

Установка коньковой планки

Только после того, как установлены и закреплена вся металлочерепица, монтируется коньковая планка LH 3. Под конек закрепляется уплотнительная лента. Коньковая планка устанавливается таким образом, чтобы она накрывала уплотнительную ленту и все шурупы. Крепление коньковой планки производится с использованием шурупов на каждой второй волне профиля. К коньку с помощью заклепок или шурупов крепятся торцы.

Снегозадержатель

Чтобы снег не скатывался с крыши над входом, рекомендуется установка снегозадержателей LE. Снегозадержатель закрепляется на расстоянии 350 мм от карниза, под вторым поперечным рисунком. Под снегозадержатель на профиле устанавливается крепление, которое фиксируется к обрешетке с помощью большого шурупа. Крепление выполняется обычными шурупами по каждой второй волне.

Сквозные отверстия

Элементы для сквозных отверстий изготавливаются из прочного стеклопластика и обрабатываются в соответствии с цветом и рисунком. Поэтому установка их не нарушает эстетической целостности кровельного покрытия. Установка элементов сквозных отверстий, пожарного люка и др., осуществляется в соответствии с прилагаемой инструкцией по монтажу. Зазоры, которые образуются после монтажа элементов сквозных отверстий, необходимо загерметизировать. При установке обрешетки необходимо помнить, что крепление тяжелых элементов (вентиляционные трубы) осуществляется через панель сквозного отверстия.

Комплектующие

• Все доборные элементы выполняются из того же материала, что и кровельные листы.
• Длина каждого элемента составляет 2000 мм.
• При необходимости по заказу могут быть изготовлены нестандартные элементы по чертежам, предоставленным заказчиком. Наценка в этом случае составит 50% стоимости стандартного элемента.

Лестницы

Настенные лестницы

Крепление настенных лестниц производится так, чтобы верхняя ступенька лестницы размещалась на уровне карниза. Расстояние от первой ступеньки до земли должно составлять около 1000 мм. Расстояние между лестницей и стеной составляет минимум 200 мм. Фиксация поручней выполняется с применением специальных креплений.

Переходные мостики

Если наклон крыши превышает 1:8, удобство передвижения по ней обеспечат переходные мостики. Фиксация креплений производится с использованием металлочерепицы к дополнительному основанию, которое должно учитываться при разметке обрешетки. Для крепления применяются шурупы. Расстояние между шурупами составляет 1000 мм.

Лестницы на крыше

Лестницы на крыше крепятся сквозь кровельный лист шурупами к обрешетке. Лестница на крыше может соединяться с настенной лестницей. Соединение выполняется у основания поручней.

Монтаж системы слива воды (водосточных систем)

Системы водостоков являются необходимым элементом любого здания. Целесообразно их установить одновременно с кровельным покрытием.

Ниже представлено описание монтажа системы водостоков. Прежде, чем к нему приступить, необходимо окрасить все наружные доски, а также доски карниза. Желоба крепятся, как правило, параллельно карнизу.

Крюки под желоб

Крепление крюков под желоб осуществляется таким образом, чтобы расстояние между верхним краем желоба и линией, продолжающей лист металлочерепицы, составляло минимум 25 мм. Расстояние между крюками составляет около 900 мм. Однако необходимо принять во внимание, что повышенная прочность конструкции необходима на концах желоба, а также в месте выхода водосточной трубы и на стыках желоба.

Места соединения водосточной трубы и желоба

Отверстие для водосточной трубы вырезается в нужном месте. На желобах полукруглой формы выполняется V-образный пропил.

Места стыка на желобах

Для того, чтобы состыковать друг с другом желоба, их размещают впритык и защелкивают замком. Для герметизации шва применяются силиконовые герметики.

Концы желоба

На концы желоба устанавливаются заглушки, которые крепятся шурупами или заклепками. Швы герметизируются.

Место соединения водосточной трубы и желоба

Водосточную трубу с желобом соединяют с использованием так называемого «воротничка». В местах нахлеста по периметру примыкания используется силиконовый герметик. Применение герметика не обязательно в местах, где соединяются «воротничок» и колено.

Крепление водосточной трубы

Крепление трубы к стене производится с использованием специальных хомутов. Расстояние между ними составляет около 1900 мм. В местах стыка водосточной трубы также устанавливаются крепления. От конца водосточной трубы до земли должно быть минимум 300 мм. Закрыть замок крепления можно, легко по нему постукивая.

Изгибы

При необходимости часть трубы между коленами отпиливается. Места, где водосточная труба соединяется с коленом, необходимо надежно прикрепить к стене.

www.vestmet.ru

Как выполняется крепление металлочерепицы к обрешетке?

В последнее время большая часть отстраиваемых частных малоэтажных домов перекрывается металлочерепицей. Это практичное и долговечное покрытие обеспечивает уверенную гидроизоляцию в течении всего срока службы крыши. Если крепление металлочерепице к деревянной обрешетке выполнить правильно, то несущая способность конструкции будет настолько велика, что выдержит нагрузку от трехметрового снежного слоя, не деформируясь. В этой статье мы расскажем о важных особенностях фиксации профилированных стальных листов к основанию кровлю, влияющих на ее качество и прочность.

Содержание статьи

Особенности работы с металлочерепицей

Металлочерепица – распространённое кровельное покрытие, которое представляет собой прямоугольные листы профилированной стали. Цинковое покрытие и полимерная защита помогают этому материалу сохранять свои качества при контакте с водой, предотвращая коррозию. У многих неопытных мастеров возникает вопрос, как правильно крепить металлочерепицу к обрешетке, а также какой для этого использовать инструмент. Производители отмечают следующие особенности работы с этим материалом:

1. Для резки металлочерепицы не допускается использовать абразивные орудия, при применении которых поверхность материала нагревается, выжигая полимерное покрытия. По этой причине нельзя резать металлочерепицу с помощью болгарки или крепить листы методом сварки.
2. Использовать режущий инструмент, дрели или шуруповерт для обработки металлочерепицы необходимо на низких оборотах, чтобы не повредить материала, а также сделать края ровными.
3. При закручивании саморезов шуруповертом необходимо четко определить необходимую силу нажима, так как при излишнем усилии покрытие деформируется, а при недостаточном плохо фиксируется к обрешетке.

Важно! Крепление металлочерепицы – технологически достаточно простой процесс, для выполнения которого потребуются специальные крепежные элементы, а также мощный шуруповерт, работающий на аккумуляторных батареях.

Требования к обрешетке

Профилированные стальные листы, используемые для перекрытия крыши, обладают жесткой формой, поэтому они крепятся к обычной разреженной обрешетке. Это кровельное покрытие отличается высокой прочностью и легким весом, поэтому особых требований к подготовке основания оно не имеет. Чтобы упростить процесс закрепления металлочерепицы на скате, необходимо соблюдать следующие правила:

• Шаг обрешетки должен соответствовать длине волны металлочерепицы. Если расстояние между рейками основания будет одинаковым с длиной волны покрытия, то куда и как крепить металлочерепицу, определить намного легче.
• Допустимый шаг между элементами обрешетки составляет 30-70 см, однако, он должен соответствовать уклону крыши. Чем больше угол наклона кровли, тем меньше снега скапливается на поверхности ската, тем реже можно крепить рейки обрешетки.
• В районе кровельного свеса, где на крыше крепятся снегозадержатели, а также в районе конькового соединения обрешетку усиливают дополнительными досками. Кроме того, в усилении основания нуждаются места, где активнее всего скапливается снег (ендовы, разжелоба, стыки с вертикальными поверхностями).

Учтите, что для изготовления обрешетки под металлочерепицу лучше использовать обрезную доску или бруски квадратного сечения, обструганные и обработанные антисептическими препаратами. Чем ровнее основание, на которую крепится кровельное покрытие, тем легче его зафиксировать саморезами.

Обрешетка под металлочерепицу

Требования к крепежным элементам

Перед тем, как крепить металлочерепицу, нужно выбрать правильные и качественные крепежные элементы. Фиксация стальных профилированных листов к обрешетке выполняется с помощью саморезов, которые при завинчивании высверливают отверстие в материале за счет заточенного, острого кончика. При этом для качественного крепления необходимо использовать крепеж, соответствующим критериям:

1. Для фиксации металлочерепицы применяют специальные кровельные саморезы, которые изготавливаются из оцинкованной стали. Такой крепеж стоит дороже, однако, он не ржавеет при контакте с водой, за счет чего покрытие служит дольше.
2. Саморезы для кровельной стали снабжаются резиновыми или латексными оголовками и прессшайбами. При закручивании они расплющиваются, за счет чего надежно гидроизолируют крепежное отверстие от проникновения воды.
3. Цвет саморезов подбирают под оттенок металлочерепицы, чтобы они сливались с кровельным полотном, а не выделялись.

Кровельные саморезы и техника их закручивания

Строение кровельного самореза

Обратите внимание! Чтобы надежно закрепить лист металлочерепицы на крыше, необходимо использовать кровельные саморезы, длина которых на 1-3 мм превышает суммарную толщину кровельного материала и гидроизоляции.

Количество точек крепления

Даже у многоопытных профессиональных мастеров возникают споры, сколько точек крепления нужно, чтобы прочно прикрепить лист металлочерепицы к обрешетке. На этот счет, как говорится, сколько людей, столько и мнений. В этой ситуации не работает проверенный принцип «чем больше, тем лучше», так как таким образом можно только деформировать лист. Производители при фиксации металлочерепицы советуют придерживаться следующих норм:

• На каждый квадратный метр площади кровли необходимо 8-12 кровельных саморезов.
• Доборные элементы крепятся 3-5 саморезами на погонный метр.
• Металлическое покрытие в районе торца и кровельного свеса нужно прикреплять к каждой рейке обрешетки, то есть каждые 30-40 см.
• Также увеличивают количество точек крепления в сложных конструктивных элементах кровли – ендовах, разжелобках, местах примыкания покрытия к вертикальным поверхностям.

Считается, что саморезы при фиксации металлической кровли должны закручиваться в центр рейки обрешетке. В любом случае, точка крепления должна располагаться дальше, чем 1,2-2 см от края доски.

Схема крепления листа

Схема фиксации

Правильная схема крепления металлочерепицы саморезами гарантирует надежную фиксацию кровельного покрытия на поверхности ската, которая не ослабнет при интенсивных ветровых нагрузках. На каждом квадратном метре кровельного материала должно располагаться не менее 8 равномерно распределенных точек крепления согласно следующим правилам:

1. Саморезы вкручивают строго под прямым углом к поверхности кровли, чтобы прессшайба закрыла крепежное отверстие.
2. Нельзя закручивать кровельные саморезы до упора чтобы не деформировать покрытие. Нужно оставлять зазор в 0,5-1 мм между шляпкой крепежного элемента и поверхностью материала.
3. Саморезы закручивают на расстоянии 10-15 мм от штамповочной линии между гребнями металлочерепицы.
4. В местах, где один лист металлочерепицы перекрывается вторым, саморезы закручиваются сразу в оба слоя кровельного материала, так чтобы между ними не было зазора, куда может проникнуть вода.
5. Крепление металлочерепицы начинается с правого нижнего края ската, а заканчивается креплением конька.

Важно! Если крыша имеет небольшой уклон, то нахлесты между листами и места привыкания к вертикальным поверхностям промазывают силиконовым герметиком, которые предотвращает проникновение под кровельный материал воды.

Технология крепления

Схема соединения листов

Распространенные ошибки при закручивании саморезов

Видео-инструкция

krovlyakrishi.ru
