Крепление стропил к коньку – Крепление стропил к коньку — Кровля и крыша

Внахлест

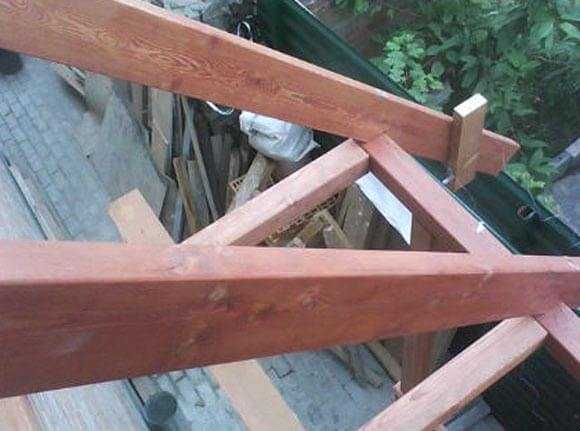

Отличительной чертой этого способа является соединение стропил их боковыми плоскостями с последующим стягиванием с использованием шпилек или болтов. Эта технология является наиболее популярной при строительстве крыш.

В деревянном доме опорой может явиться верхнее бревно, в блочном же по блокам придется уложить мауэрлат.

Наиболее популярным приемом объединения стропил является их сращивание в полдерева:

Зачастую стропила при их соединении внахлест скрепляются гвоздями.

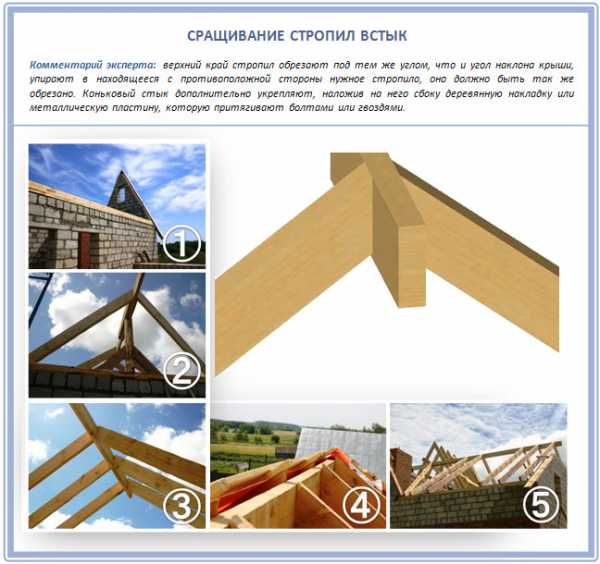

Встык

Для этого потребуется:

• край стропила срезать на угол так, чтобы угол равнялся уклону крыши;
• сформировать упор стропила;
• использовать крепежный элемент.

Применение шаблона может облегчить задачу и обеспечит плотное прилегание полотен.

Для взаимного скрепления стропил можно использовать гвозди, которые лучше всего дополнить накладкой из дерева или металлической пластиной, устанавливаемой в коньке.

Стык может быть частичным:

Подгонка стропил в такой конструкции выполнена с такой точностью, что нагрузка между ними располагается равномерно. В соединении нужно использовать как гвозди, так и насадки. Для этого прибейте доску 30мм с двух сторон узла.

На брус

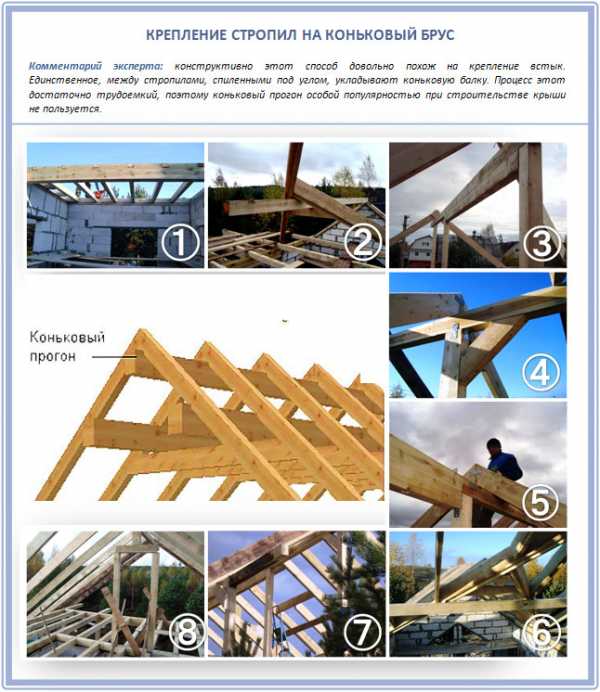

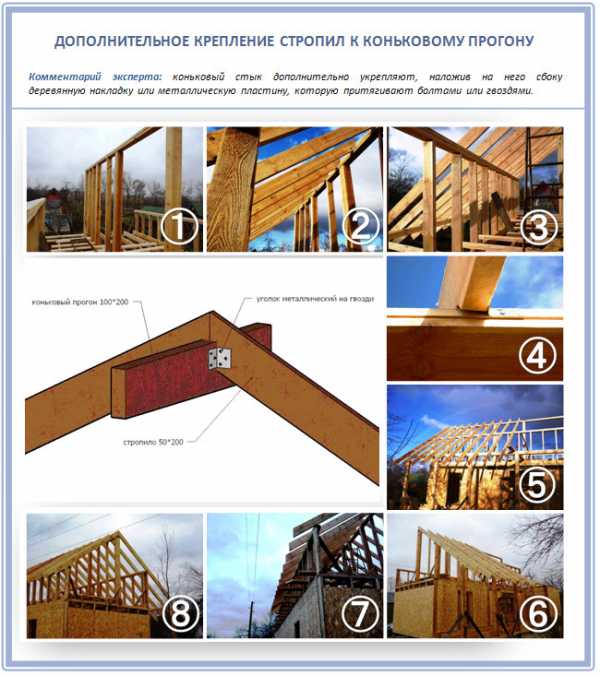

Стропила в данном случае крепятся прямо на брусе конька. Достоинство способа заключается в возможности обеспечения центральной подпорки для бруса, тогда как стропила можно укреплять поочередно, когда появится удобный момент. Этот способ удобен, когда время на изготовление шаблона отсутствует.

Соединение с помощью конькового бруса рекомендуется, если ширина крыши превышает 4,5м. Высокая надежность конструкции обеспечивается установкой дополнительных опор, что (обратите внимание!) значительно снижает функциональность чердака.

Другой вариант:

Такое сращивание стропил является комбинированным, поскольку в нем используется стыковый метод.

Крепежные элементы для сращивания

Формирующие крышный контур стропильные ноги передают нагрузку конструкции на мауэрлат, который распределяет ее по несущим стенам.

Крепление стропил издавна обеспечивалось с помощью:

• штырей из дерева;
• брусков;
• накладок;
• металлических скоб;
• нагелей;
• клиньев.

Сейчас этот крепеж дополнен другими элементами, обеспечивающими надежность и простоту работы с ними. Современные строители пользуются:

• шурупами и болтами;
• саморезами;
• перфорированными и гвоздевыми пластинами, а также другими изделиями.

Выбор соответствующего крепежа определяется нагрузкой, которая приходится на скрепляемый с их помощью коньковый узел, а также задачами, возлагаемыми на крепеж.

С использованием саморезов стропила сращиваются следующим образом:

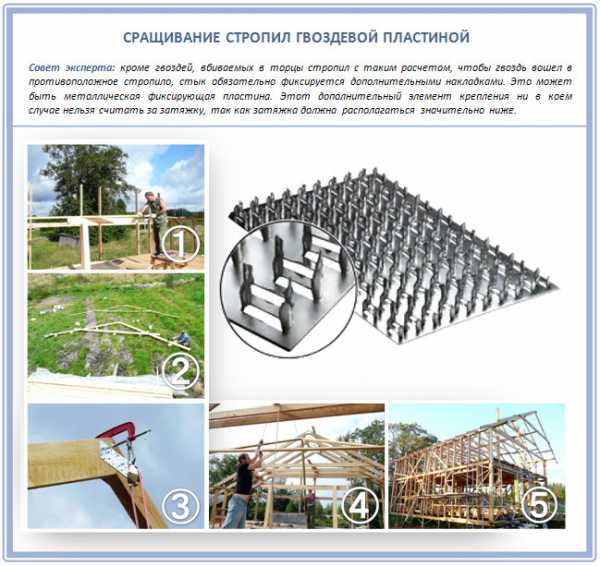

Сращивание гвоздевыми и перфорированными пластинами:

Использование подобных пластин требует наличия пресса:

Итак, в нашей статье мы рассказали о методах сращивания стропильных балок в коньке. Следующую статью мы намерены посвятить методике их сращивания в составе крыш различной конфигурации.

На этом видео вы можете рассмотреть то, о чем мы писали выше:

Ваши комментарии сделают наши публикации более интересными. Пишите нам!

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

www.allremont59.ru

Соединение стропил в коньке — Всё о кровле

Наращивание и соединение стропил

Одной из важнейших систем любого здания является несущая конструкция кровли, основой которой служит каркас из стропил. И от того, насколько прочны узлы соединения стропил, зависит надежность, прочность и устойчивость крыши в целом. Необходимость соединения стропил с другими кровельными элементами может возникать в том случае, когда это предусмотрено конструкцией либо когда осуществляется наращивание самих стропильных ног. В целом узлы соединений могут быть разделены на следующие группы: соединение со стеновыми конструкциями, соединение внутренних элементов стропильной системы, удлинение ног стропил.

Соединение стропил со стеновыми конструкциями

Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны. Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание.

Практически любой проект здания предусматривает наличие мауэрлата – подстропильного бруса. Если используются стропила наслонного типа, то он будет работать на срез, а если висячего типа – подстропильные балки работают на сжатие, в направлении, которое совпадает с ориентацией несущих стен. Из-за различных направлений векторов действующих сил для крепления наслонных и висячих стропил используют крепления разных конструкций, поскольку они должны обеспечивать компенсацию нагрузок различного рода.Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно производиться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.

Часто при строительстве нового дома, особенно деревянного, используют скользящие крепления, благодаря чему не будет происходить разрушения или критической деформации кровельной системы вследствие усадки коробки здания (подробнее: «Как используются скользящие стропила «). В таком случае планку следует прикрепить к ноге стропила, а уголок – к мауэрлату. Благодаря загнутому уголку создается постоянное сцепление элементов конструкции между собой, но при этом не возникает препятствий для движения стропильной ноги в тех пределах, которые допускает свободный ход планки. После того, как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.

Чтобы знать, как правильно соединять стропила висячего типа, рассмотрим несколько различных способов крепления, зависящих от конкретной конструкции. На тип крепления влияет как сами узлы, так и характер воздействующих на них нагрузок. Узлы крепления стропил. работающие на сжатие, чаще всего скрепляют способом «зуба» (а при значительных нагрузках – двойного «зуба») либо «шипа». Для более надежного крепления дополнительно применяют болты, скобы и различные металлические накладные детали. При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр. Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.

Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное крепление стропил к балкам.

Верхнее соединение стропил между собой производится одним из следующих способов:

• стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
• посредством крепления стропил к коньковому брусу;
• боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.

Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.

В процессе устройства стропильной системы чрезвычайно важно, чтобы все стропила были симметричными. Добиться этого достаточно просто – достаточно заблаговременно изготовить стропило-шаблон с необходимыми размерами, вырезами и углами. После этого, вооружившись строительным карандашом и нужным количеством заготовок, можно легко изготовить все детали, при этом не опасаясь за то, что они будут неподходящего размера.

Соединение стропильных ног при наращивании

В тех случаях, когда в процессе строительства по той или иной причине вносятся изменения в первоначальный архитектурный проект, может потребоваться удлинение стропильных балок. При этом важно знать, как правильно соединить стропила, чтобы они сохранили свои показатели прочности, и надежность системы в целом не пострадала.

Способов наращивания стропил существует несколько:

• посредством спиленных наискось торцов;
• при помощи соединения шип-паз;
• используя соединение стропил по длине боковыми гранями досок или брусьев;
• путем опирания на промежуточный прогон. Данный способ рекомендуется применять в том случае, когда все стропила наращиваются на одинаковом удалении от свеса крыши (подробнее: «Наращивание стропил по длине: спаренные и составные стропила «).

Как сделать сращивание стропил, пример на видео:

Это связано с тем, что нагрузка на каждом участке кровли будет концентрироваться в одном месте, где происходит соединение стропил, вследствие чего может возникнуть деформация. Если же промежуточного прогона нет, то стыки должны быть укреплены при помощи металлических накладных деталей.

Благодаря использованию традиционных плотницких узлов в сочетании с современными способами крепежа можно добиться высокого уровня надежности соединения стропил и длительного сохранения его работоспособности.

Соединение стропил: виды и способы

При возведении каркаса крыши могут применяться различные способы соединения стропил между собой и с другими элементами конструкции. Выбор типа соединений зависит от особенностей стропильной системы, характеристик материала и предпочтений строителей.

Классификация соединительных узлов

Каркас крыши состоит из целого ряда элементов, надежно скрепленных между собой. Но основную эксплуатационную нагрузку несут стропила, поэтому от прочности их крепления на мауэрлат и соединения между собой зависят функциональные характеристики крыши и безопасность всей конструкции.

Стропильные системы, висячие и наслонные, передают нагрузку от собственного веса, веса кровельного пирога и атмосферных воздействий на несущие стены и другие конструкции. Нижние концы стропил опираются на опорную балку или мауэрлат, верхние попарно скрепляются непосредственно друг с другом или монтируются к коньковому прогону. Кроме того, для жесткости конструкции применяются дополнительные опоры, ригели, подкосы и другие элементы. При необходимости увеличить длину стропил выполняется наращивание стропильных ног. В целом, узлы соединения стропил можно подразделить на несколько основных групп :

• узел соединения с «фундаментом» крыши»;
• узел конькового соединения;
• узел крепежа дополнительных элементов стропильной системы;
• стыкование стропил при наращивании.

Все виды соединения стропил подразумевают использование определенных крепежных элементов.

Наращивание стропил

Соединение стропил между собой по длине позволяет изготовить стропильную ногу необходимых размеров из имеющегося пиломатериала. Чаще всего сращивание выполняется следующими методами соединения :

• встык;
• внахлест;
• способом косого прируба;
• в три доски;
• с опорой на прогон.

Крепление встык. Для сращивания стыкуемые концы требуется отрезать строго под углом 90°. После плотного совмещения получившихся торцов, на стропила в месте стыка монтируется деревянная накладка или металлический крепежный элемент (пластина с зубьями). Накладки из доски устанавливаются с обеих сторон и прибиваются в шахматном порядке гвоздями соответствующей длины, либо крепятся саморезами.

Метод косого прируба. Подрезка концов выполняется под углом 45°. Срезанные концы стыкуются, после чего посередине сверлится сквозное отверстие для болтового крепежа. Бруски стягиваются болтом диаметром 12 или 14 мм с широкой шайбой.

Крепление внахлест. Деревянные элементы укладываются с нахлестом и по всей длине сшиваются гвоздями, которые должны располагаться в шахматном порядке. В отдельных случаях могут применяться шпильки с гайками и шайбами. Такое соединение стропил по длине не требует точного выполнения срезов торцов.

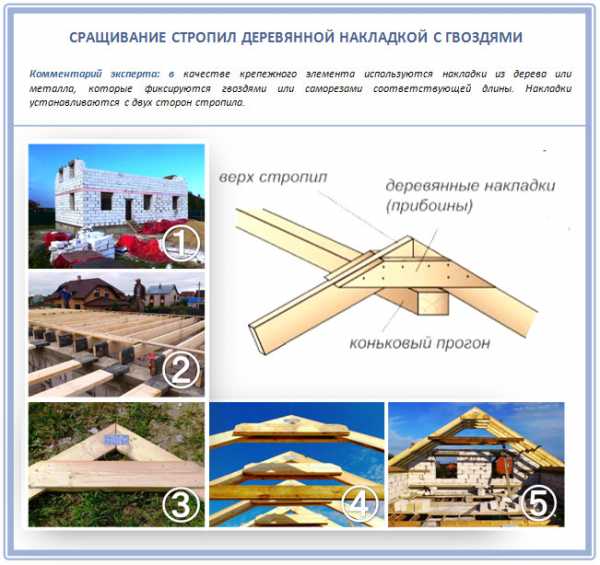

Длинную стропильную ногу можно изготовить, используя три доски и прокладки. В этом случае одна из досок укладывается между двумя другими с нахлестом не менее метра и крепится гвоздями в шахматном порядке. Затем в пустой промежуток между крайними досками вставляются и пришиваются гвоздями деревянные прокладки, равные по толщине средней доске, чтобы обеспечить жесткость конструкции.

Соединение стропил по длине с опорой на промежуточный прогон выполняется в том случае, когда все стропильные ноги наращиваются на одном расстоянии от свеса крыши. Горизонтальный прогон монтируется на стойках, которые опираются на внутреннюю несущую стену или колонны. В случае, когда место сращивания приходится на прогон, появляется возможность обеспечить необходимую жесткость длинной стропильной ноги. Обе части стропила соединяются между собой скобами либо другими элементами, и дополнительно гвоздями крепятся к прогону.

Наращенная стропильная нога должна по всей длине иметь одинаковую жесткость и прочность, в противном случае в процессе эксплуатации крыша деформируется.

Крепеж верхней части стропил

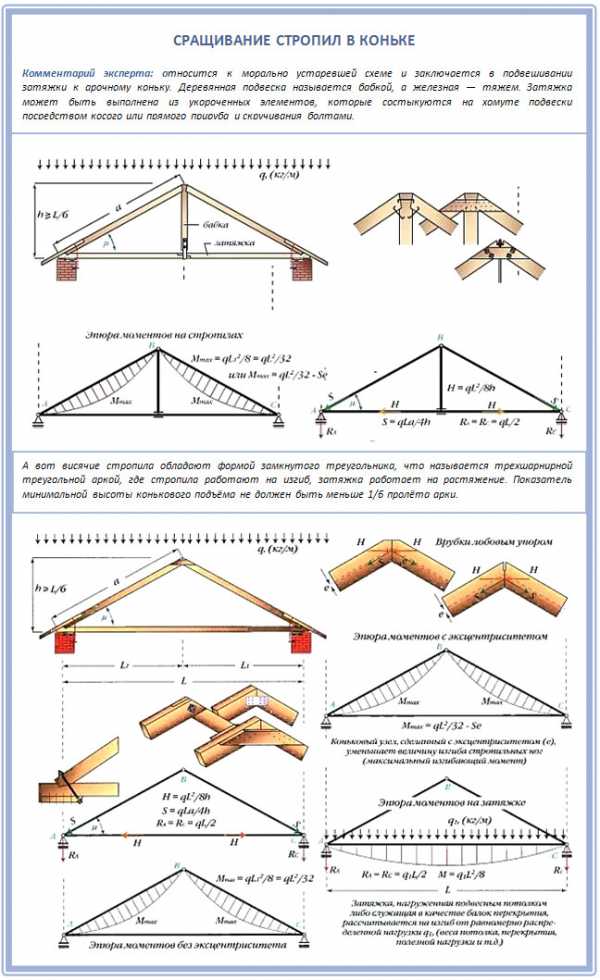

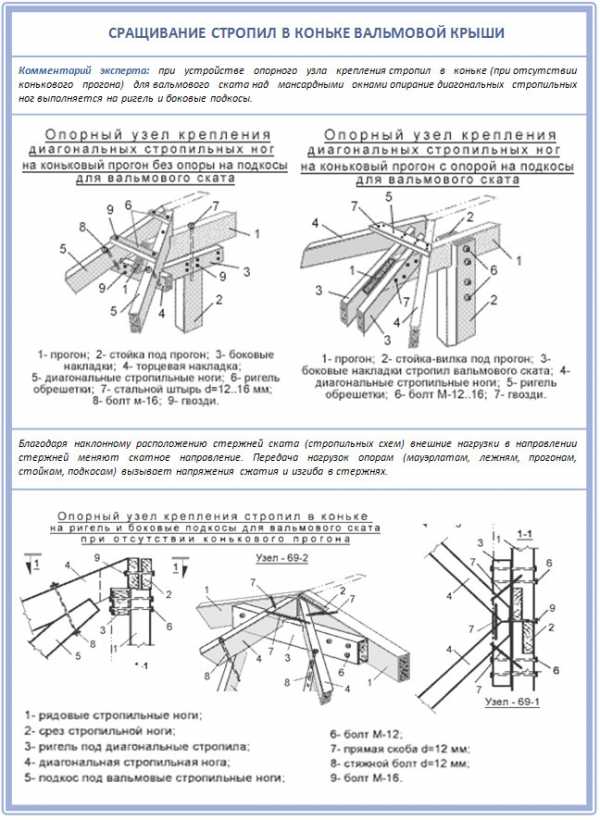

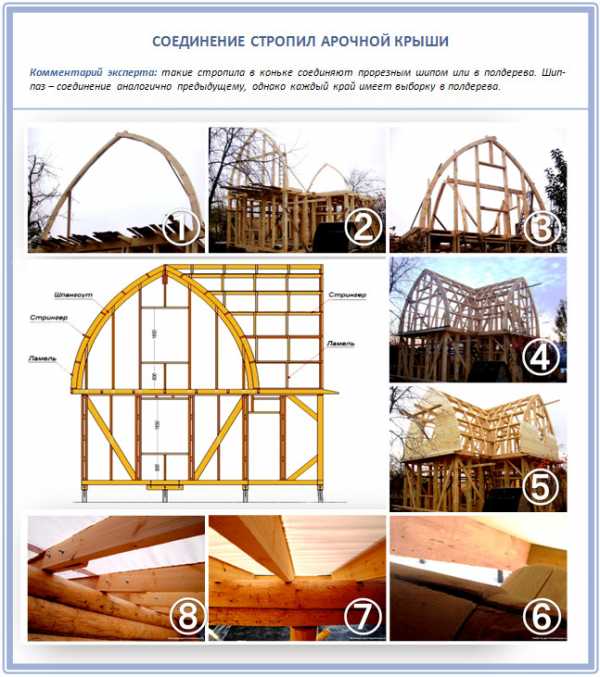

Соединение стропил в коньке может выполняться различными способами в зависимости от типа системы и других особенностей конструкции.

При наличии конькового прогона верхняя часть ноги обрезается под углом, соответствующем углу наклона ската кровли, затем устанавливается срезом к коньковому брусу и крепится гвоздями либо саморезами. Для усиления конструкции можно использовать дополнительные металлические накладки. В некоторых случаях выполняется врубка шипа стропила в паз в коньке.

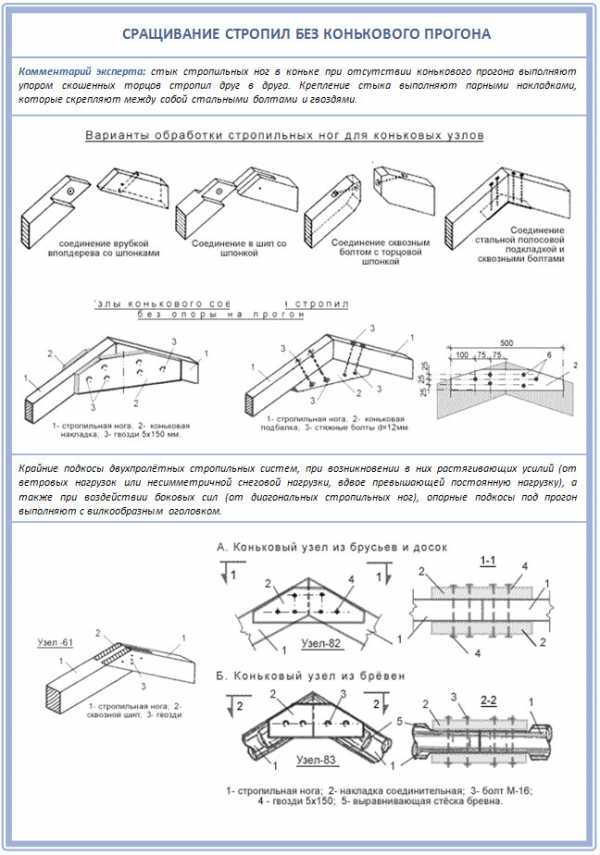

Для крепления висячих стропил между собой в коньковой части используются следующие способы :

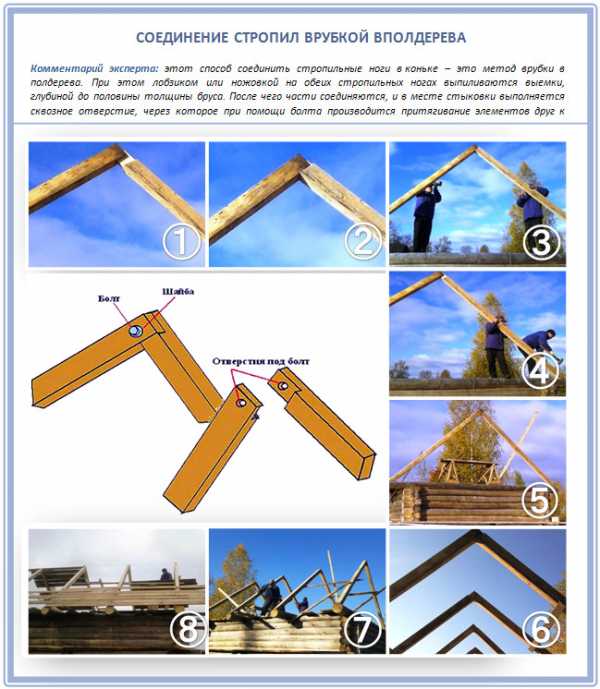

1. Соединение стропил внахлест. В этом случае в верхних торцах, уложенных внахлест, необходимо выполнить отверстие для соединения с помощью болта или резьбовой шпильки. Важно использовать широкие шайбы, чтобы крепеж не повредил древесину при нагрузках.
2. С обрезкой торцов под углом. Верхние концы подрезаются таким образом, чтобы соединение торцов было вертикальным, а стропила располагались под углом, заданным проектом крыши. Чтобы обеспечить необходимую прочность узла, используются пластины для соединения стропил.
3. Крепеж «шип-паз». Как и в предыдущем случае, стропила располагаются под заданным углом. В верхней части выполняется пазо-шиповое соединение, которое дополняется металлическим крепежом. Также применяется крепление одинарным или двойным зубом (если кровля рассчитана на повышенные нагрузки).

Строительство сооружений из бруса или бревна требует особого подхода к возведению стропильной системы. Если дом имеет фронтоны из стенового материала, усадка постройки заметно повлияет на конструкцию каркаса – его нельзя делать жестким, чтобы избежать деформации. Соединение стропил болтами в коньковой части в комплексе со скользящим креплением на стенах обеспечивает необходимую подвижность стропильной системы. Кроме того, можно применять специальные подвижные коньковые крепления из металла.

Крепление нижней части стропил

Соединение стропил с мауэрлатом бывает жестким и скользящим. При жестком креплении должны быть исключены любые смещения стропильной ноги, поворачивающие, скользящие и другие усилия. Чтобы узел крепления был жестким, применяются два основных способа :

• монтаж с вырубкой в ноге;
• монтаж с нашивкой подпорного бруса.

Врубка (седло) на стропильной ноге не должна превышать 1/3 высоты доски, чтобы не снизить ее несущую способность.

Стропильная нога, упертая седлом в мауэрлат, закрепляется тремя гвоздями – два из них вбиваются с обеих сторон под углом, а третий – вертикально сверху.

Второй способ монтажа заключается в установке на мауэрлат бруса длиной не более метра, в который упирается нижняя часть стропильной ноги, срезанная под углом, соответствующим углу наклона крыши. Чтобы исключить боковой сдвиг, с обеих сторон монтируются специальные металлические уголки.

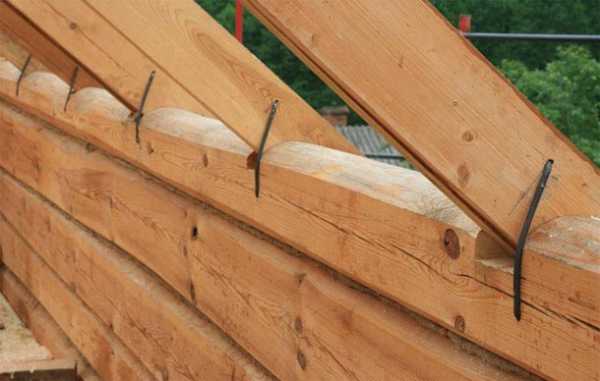

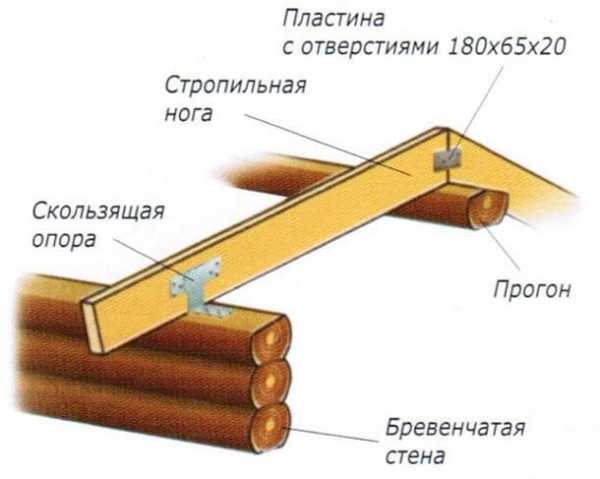

Скользящие крепления используются на стенах деревянных домов, склонных к усадке. Это специальные металлические элементы, которые обеспечивают стропильной системе некоторую степень свободы в определенном направлении.

Соединение стропил с балкой используется в случае, если опорой для стропильных ног служат затяжки. Следует учесть, что крепление выполняется на расстоянии не менее 40 см от края балки, чтобы обеспечить необходимую прочность конструкции под нагрузками.

Обычно выполняется врезка двойным или одинарным зубом, с упором или без упора. Дополнительно применяется металлический крепеж и обвязка катаной проволокой с креплением ее к анкеру на стене.

Может использоваться и болтовой крепеж – в этом случае стропильная нога срезанным торцом устанавливается на балку, в нижней части которой выполнен вырез. Болт должен располагаться перпендикулярно верхней стороне доски стропила. Также может применяться соединение хомутом. В обоих случаях в балке вырезается упор для стропильной ноги.

Крепление элементов стропильной системы

Способы соединения стропил с другими элементами каркаса крыши зависят от функциональных особенностей этих элементов. Ригель, соединяющий стропильные ноги в верхней части фермы, обычно врезается в стропила, если они выполнены из бруса большой толщины. В случае использования стропильных досок, ригель выполняется из таких же досок, установленных горизонтально внахлест с каждой стороны стропильной ноги. Стойки и подкосы монтируются методом врубки.

Похожие новости

Монтаж стропильной системы — от А до Я

Сегодня крыши загородных домов могут иметь практически любую форму. Более того, почти все из них могут быть созданы своими руками, однако объединяет подобные конструкции и то, что монтаж стропильной системы является обязательной частью работ. Этот вопрос вызывает немало сложностей, поэтому в данной статье мы приведем особенности конструкции стропильной системы крыши, укажем правила и нюансы выполнения полного перечня работ по ее устройству.

Возведение начинается с мауэрлата

Мауэрлат – это первое, о чем следует задуматься, когда предполагается монтаж стропил. Он является основанием, на которое передают часть нагрузки стропильные ноги. Кроме того, данная конструкция предназначена для равномерного распределения веса крыши по верхней части стен дома.
Как правило, мауэрлат представляет собой бревно или брус, который укладывается по периметру внешних стен. Стоит сказать, что это не единственный вариант устройства оснований для стропильных ног, но другие способы оказываются намного более дорогостоящими.
Когда производится установка стропильной системы, именно мауэрлат позволяет добиться необходимых параметров основания для крыши с минимальными затратами, поэтому данная технология получила широкое распространение в загородном строительстве.

Мауэрлат может обрабатываться различными пропитками, но попадание влаги все равно способно вызвать снижение его срока службы. Для того чтобы такой ситуации не возникало, применяют гидроизоляцию, которая обычно выполняется из рубероида, укладываемого под брус в пару слоев.

Перед тем как выполнять монтаж стропильной системы нужно подготовить место для установки мауэрлата. Обычно основание для него – это армированный пояс, имеющий небольшой отступ от стены дома. В роли мауэрлата можно использовать брус, пропитанный антисептиками, сечением 10х15 см. Лучше, если древесина будет лиственных пород.
Предварительно производится раскладка бруса по периметру крыши между фронтонами. Здесь нужно убедиться, что все элементы основания крыши лежат на одинаковом расстоянии, а их положение проверить по уровню.
Стропиловка крыши может быть выполнена только после того, как основание из бруса будет надежно зафиксировано. Для этого сегодня может использоваться несколько способов, однако наибольшей популярностью пользуются анкерные болты, которые укрепляются в армированный пояс во время его заливки. Для монтажа в брусе высверливаются отверстия, позволяющие зафиксировать мауэрлат с помощью гаек и шайб на анкеры.

При самостоятельном строительстве непросто добиться вертикальности анкеров, заливаемых бетоном. Эта проблема решается просто: когда производится монтаж стропильной системы, необходимо вдоль группы болтов уложить длинную доску, а их положение выставить с помощью угольника.

После того, как бетон наберет должную прочность, устанавливается мауэрлат. Для того чтобы в ходе данной процедуры не возникало перекосов, рекомендуется использовать подставки из небольших дощечек, расположенные под всем брусом. Их вынимают по одной.

Какие бывают виды стропил

Перед тем, как начнется установка стропил, вы должны уже определиться с их типом. Фактически вариантов всего два – наслонные и висячие. Задача стропил – это удержание всех элементов крыши. Если речь идет о небольшой постройке, то достаточно использовать простые стропила, однако для перекрытия протяженных помещений используют уже стропильные фермы, которые образуются за счет использования различных дополнительных элементов.
Установка стропильной системы производится в соответствии с уклоном кровли, ожидаемой нагрузкой от снега и ветра, а также учитывается тип кровельного покрытия и функции чердачного помещения.

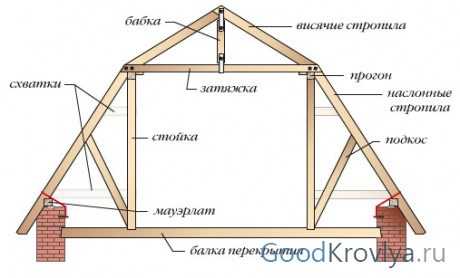

Висячие стропила – это конструкция, которая опирается только на две точки, например, на стены постройки, а промежуточные подпорки не используются. Очевидно, что в том случае, когда угол наклона скатов менее 45 градусов, горизонтальная составляющая усилия, передаваемого стенам, будет больше вертикальной, а значит, потребуется принимать определенные меры. Обычно способ нивелировать подобное воздействие вырабатывают еще до того как ставить стропила. Наиболее простым вариантом являются затяжки, которые соединяют стропильные ноги. Это могут быть и деревянные элементы, и конструкции из металла. Место расположения подобных усилителей зависит от назначения чердачного помещения. Например, если необходимо создать мансарду, то затяжки находятся у основания стропильных ног, а в других случаях могут быть и выше.

Чем выше будет расположена затяжка, тем более прочной она должна быть. Этот же момент нужно учитывать при выборе способа соединения со стропилами.

Когда выполняется монтаж стропильной системы наслонного типа, требуется третья точка опоры, которой обычно является стойка, смонтированная под коньком. Особенность такой конструкции заключается в том, что она может быть использована только там, где есть центральная несущая стена или какие-то надежные опоры, проходящие под коньком. В противном случае применение её нецелесообразно.

Процесс подготовки к монтажу

Стропильные леса на крыше

Перед тем как сделать стропила нужно запастись всем необходимым для выполнения работ на высоте. Конечно, кто-то скажет, что 3-5 метров, отделяющих крышу загородного дома от земли – это не самая большая проблема, однако стоит учитывать, что потребуется поднимать и складировать инструменты и элементы конструкций. Лучше всего для такой цели подойдут строительные леса, но нельзя забывать и про индивидуальную страховку, особенно, когда производится стропиловка крыши двухэтажного дома.
В ходе подготовки нужно озаботиться и созданием чертежей конструкции крыши. Даже если планируется всего лишь двухскатная кровля для небольшого загородного домика, чертеж позволит избежать каких-либо ошибок. Не стоит и говорить о том, что более массивные и сложные сооружения без проекта не возьмется строить даже бригада профессионалов.

Изготовление стропил

На роль стропил обычно выбираются брус сечением 50х200, но перед тем как будет выполнена установка стропильной системы необходимо произвести ряд расчетов. В первую очередь потребуется вычислить степень влияние ветровой нагрузки, оценить возможное количество снега на крыше зимой и тоже включить его в расчеты.
Технология монтажа достаточно проста, и включает в себя следующие этапы:

1. Подъем. С помощью лесов подготовленный брус поднимается на крышу.
2. Нижние концы ног зарезаются так, чтобы превратить мауэрлат в устойчивую опору. Каждый элемент помечают маркером, чтобы в процессе монтажа не возникло путаницы.
3. Нижние концы устанавливаются на места и фиксируют с помощью гвоздей.
4. Соединение стропил в коньке выполняется так, чтобы их части соединялись внахлест, образуя единую плоскость. Для этого нужно выполнять зарезку, после чего зафиксировать конструкцию гвоздями.

Зарезка на месте соединения верхней части стропил выполняется следующим образом:

1. Сначала элементы прикладываются друг к другу, после чего производится разметка. Затем выпиливается половина толщины бруса по отмеченному контуру.
2. Следующий этап выполняется уже на земле, для чего на основе одной пары создается шаблон, позволяющий точно также соединить остальные стропила.
3. Когда все элементы подготовлены, то монтируют две крайние пары, после чего между ними натягивается нить, позволяющая соблюдать выбранный уровень.
4. Перед тем как сделать стропила размечается мауэрлат, что позволяет выдерживать расстояние между элементами конструкции постоянным. Обычно шаг системы выбирается в пределах 1 м.
5. В том случае, если происходит отклонение высоты от той, что задается натянутой нитью, лучше регулировать её с помощью подкладки небольших плоских дощечек под стропильные ноги.
6. Для того чтобы получившиеся «треугольники» были расположены вертикально необходимо между их верхними частями соблюдать то же расстояние, что и между нижними. Для этого достаточно использовать доску, на которую переносятся отметки, сделанные на мауэрлате.
7. Если установка стропил висячего типа производится при значительном расстоянии между стенами, то рекомендуется использовать затяжки. Малонагруженные конструкции могут соединяться перемычкой вблизи верхней части. Получившийся элемент называется коньковым узлом.

Затяжка стропил

Затяжка может выполняться из нескольких досок, соединенных между собой. Такая перемычка получается достаточно прочной, а также имеет необходимую длину. Монтаж стропильной системы может производиться с использованием гвоздей шпилек и болтов. Контроль расстояния между затяжками производится так же, как и между верхними частями стропил.

Длинная затяжка может прогнуться под собственным весом, поэтому необходимо использовать доску для соединения данного элемента и конька стропильной пары.

Создание карнизных свесов

Карнизный свет – это очень важный элемент любой кровли, однако он выполняется после того, как завершается монтаж стропил. Для получения свеса потребуется нарастить стропильную ногу за счет использования доски (кобылки).
Для того чтобы карнизный свес отводил талую и дождевую воду от дома и предохранял стены от намокания потребуется вылет не менее 40 см, а лучшим вариантом будет более чем полуметровая его длина. Кобылка – это доска, которая может быть даже тоньше, чем стропильная нога. Она фиксируется с небольшим просветом на гвозди, а выступающие с другой стороны их концы лучше загнуть.

Если есть возможность, то продумать создание карнизного свеса нужно до того как сделать стропила. В этом случае появляется возможность реализовать другой вариант – использовать для стропильных ног более длинный брус, что позволит вынести его в роли карнизного свеса.

Пример крепления стропил к стене дома

Стропильные ноги, которые фиксировались на гвозди, после завершения всех работ можно переводить уже не на временное, а на постоянное крепление. Для этого подойдет так называемая шинка, представляющая собой полосу из металла. Ей можно обернуть брус, а концы закрепить шурупами или гвоздями. Такое крепление поможет сохранить крышу на месте даже в том случае, когда ветер будет очень сильным.

Тот, кто знает, как установить стропила правильно, может порекомендовать и другой метод. Это проволока, зафиксированная с внутренней стороны стен. Обычно для таких целей применяется стальная проволока 4..6 мм диаметром, привязываемая к металлическим ершам, забитым в стену.

Стропила из бревен

Создание стропильных конструкций этого типа производится из окоренного леса имеющего диаметр 18 см. Желательно, чтобы сами бревна были ровными, без кривизны, гнили и червоточин. Незначительные неровности устраняются обработкой топором по шнуру.
Преимуществом подобного подхода является отсутствие необходимости выполнять сращивание стропил по длине, поскольку размера бревен обычно хватает. Максимальная длина круглого леса может достигать 6.5 м. Когда пролеты большие, то затяжка выполняется сборной из нескольких бревен. Подкосы и стойки делают из обрезков, однако на эту роль могут подойти и короткие бревна. Разметку лучше производить по шаблону, изготовленному из металла или фанеры. Когда разметка завершена, производится создание точек врубки, которые необходимо зачистить при помощи топора.

Расчет сечения стропил

Сращивание стропил по длине – это не единственный сложный момент, поскольку даже сечение их потребуется рассчитывать. В общем случае существует три причины, оказывающие влияние на сечение бруса:

1. Нагрузка. Здесь речь идет о весе будущей кровли и массе снежной шапки.
2. Размер пролета. Чем больше будет пролет, тем более прочный потребуется брус.
3. Угол наклона скатов.

Пред тем как сделать стропила нужно тщательно проанализировать информацию о постройке и климатических условиях в регионе, поскольку классический вариант может не всегда подойти. Наиболее распространенная ситуация – это использование уклона не менее 30 градусов и шага более 1.2 м.
В этой статье было рассказано, как сделать стропильную систему, а также рассмотрены те моменты, которые вызывают наибольшие трудности. В случае необходимости она может быть использована как опорный материал.

Источники: http://kryshadoma.com/stropilnaya-sistema/narashchivanie-i-soedinenie-stropil.html, http://vseokrovle.com/stropilnaja/100-soedinenie-stropil.html, http://roof-tops.ru/ustroistvo/stropila/montazh-stropilnoj-sistemy/

krovlya-mp.ru

Как правильно крепить стропила: разметка, крепление к мауэрлату, срубу и балкам, к коньку в мансардной крыше

Устройство кровли для скатной формы крыши, уклон которой превышает 5%, требует устойчивой несущей системы. Основой такой системы служат стропила. К вопросу о том, как крепить стропила, нужно подойти серьезно. Ошибки могут привести к последующему ослаблению, а затем и разрушению крыши.

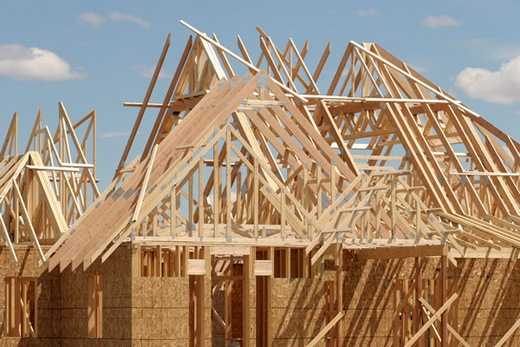

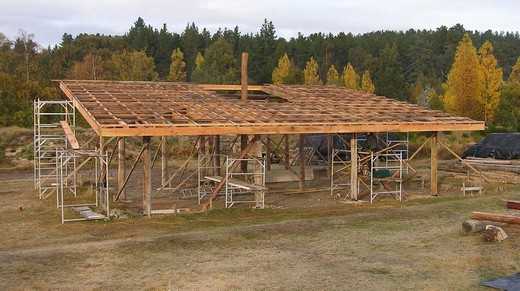

На фото сложнейшая стропильная система для группы строений

Содержание статьи

Как правильно крепить стропила

Прежде чем приступить к самой установке, нужно разметить стропила на земле, чтобы избежать дальнейших несоответствий плану. Далее идет сборка стропильных ног, и сделать это можно двумя способами:

1. Собрать стропильную конструкцию прямо на земле.
2. Собрать стропила на крыше.

Важно! Первый способ очень удобен, но им не всегда можно воспользоваться: в процессе подъема конструкция может повредиться, если ее масса и тип не выдерживают подобной нагрузки без опоры, в воздухе.

Разметка стропил

Важно! Если стропила имеют сложную структуру с опорами, подкосами и бабками, то при разметке можно временно зафиксировать конструкцию гвоздями с помощью трех тонких реек. Желательно при распилке стропил оставить запас по длине, чтобы при необходимости ее можно было подогнать.

Установка стропильной системы

Смонтированная стропильная система для загородной постройки

1. Устанавливаются крайние стропильные ноги с двух сторон кровли. Окончательно крепить их еще не желательно, так как сначала нужно убедиться в симметричности. Но для удобства можно воспользоваться временным креплением к мауэрлату.
2. По обеим сторонам с помощью бечевки поочередно соединяются вершины каждого стропила с нижним концом противоположного.
3. Вершины крайних стропил соединяются бечевкой по линии будущего прохода конькового бруса.
4. По этой же линии выставляются оставшиеся стропила.
5. Их окончательно крепят к стенам или мауэрлату и связывают коньком.
6. С внешней стороны набивается обрешетка.

Крепление стропил к мауэрлату + видео

Все методы крепления стропил к мауэрлату делится на два вида:

1. Жесткое крепление. Данный метод выбирается при использовании наслонных стропил. На каждом стропиле делается врубка по шаблону, затем каждая стропильная нога упирается в мауэрлат и закрепляется гвоздями.


Процесс крепления стропильной системы к мауэрлату на видео

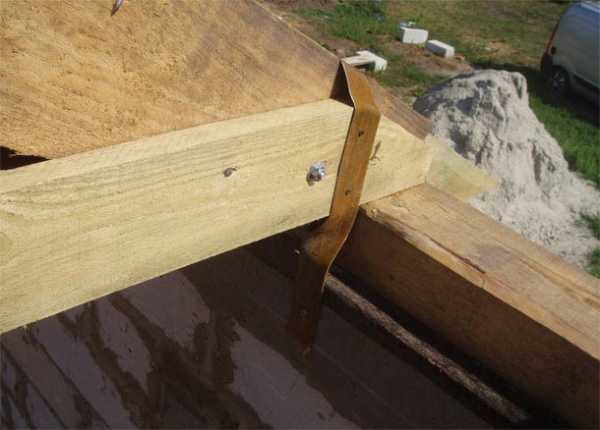

2. Скользящее крепление. Скользящего крепления можно добиться с помощью запила и укладки стропильной ноги на мауэрлат. Можно устанавливать с помощью двух гвоздей, вбитых по направлению друг к другу, а можно одним гвоздем, забитым вертикально вниз, в мауэрлат, через стропило.

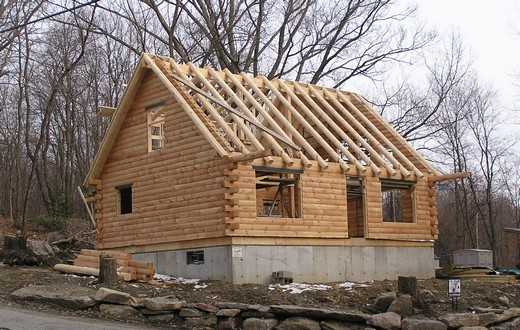

Как крепить стропила к срубу и балкам перекрытия

1. Идет разметка расположения стропил.
2. Стропила внахлест крепятся болтами или специальными монтажными пластинами из металла.
3. Нижний конец стропила крепится в паз, который заранее подготовлен в верхнем стенном венце. Если есть необходимость, можно стропильную ногу нижней частью установить на бревно без паза.

Стропильная система, укрепленная на срубе и балках

Важно! Фронтоны из бревен или брусьев в процессе работы могут уменьшиться в высоте на 10-15 см. Конечно, это приведет к деформации формы крыши. Чтобы этого не произошло, в монтаже стропил следует применять специальные скользящие крепежи.

Крепление стропил к стене

Крепление стропильных ног напрямую к стене совершается следующими способами:

1. Установкой мауэрлата по стандартной схеме.
2. Креплением балок.
3. С помощью подстропильных брусков и затяжек.
4. Обвязкой каркасного дома.
5. Креплением к верхнему краю бревенчатых стен.

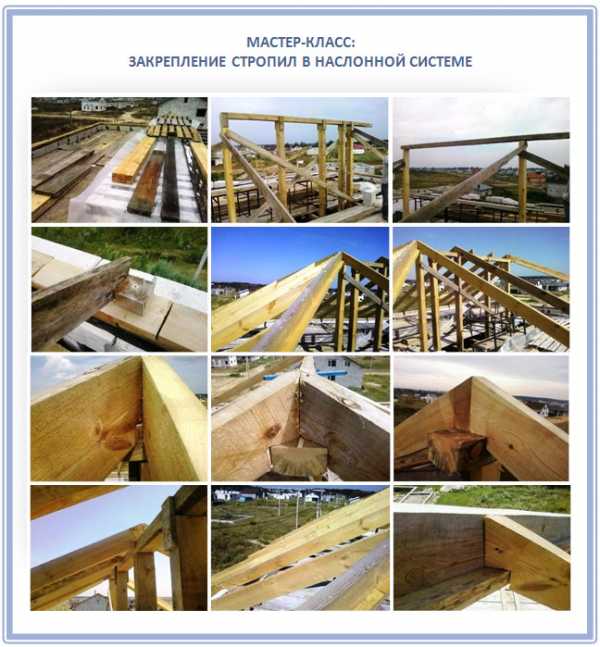

Крепление стропил к коньку

Простейший вариант закрепления стропил в коньке

1. У каждого стропила обрезается верхний край под углом, равным углу наклона скатов.
2. Противоположные стропильные ноги скрепляются двумя гвоздями длиной от 150 мм в местах среза.
3. Гвозди забиваются под углом так, чтобы части, проникающие в следующую стропилину, были достаточно длинными для надежности крепежа.
4. Стропила укрепляются металлическими и деревянными накладками, которые крепятся гвоздями или болтами.

Как крепить стропила в мансардной крыше

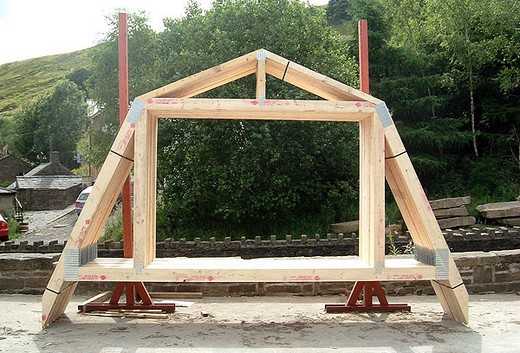

На фото классический вариант стропильной системы для мансардного этажа загородного дома

• 1) Сначала устанавливается верхний брус при помощи металлических скоб, гвоздей или саморезов.
• 2) Далее идет установка мауэрлата при помощи досок и брусьев. Они крепятся также с помощью скоб или саморезов или толстой проволоки, если ее предварительно вмонтировать в стену перед установкой мауэрлата.
• 3) Последний шаг – установка самих стропил. Их расположение нужно заранее отметить на мауэрлате строительным карандашом. Сначала укладываются крайние стропила к фронту. Между ними протягивается уровень, и возводятся остальные стропильные ноги.

Видео

Бесстрашный мужик Слава Храмцов устанавливает стропильную систему для своего дома в одиночку!

Внимательно изучив план будущей крыши, следует выбрать подходящий метод ее укрепления стропилами и выполнить его согласно инструкции. В современном строительстве именно этот способ сооружения крыши пользуется наибольшей популярностью, поскольку ее практичность, надежность и экономическая выгодность очевидны.

fineroofs.com

к срубу, к стене, к коньковому брусу, возможные способы, подробно на видео и фото

Существуют следующие способы крепления стропил к стене:

• с использованием мауэрлата;
• через балки перекрытий;
• с затяжкой и подстропильными деревянными брусками;
• соединение с верхним венцом стен из бревен;
• с применением обвязки дома, возведенного по каркасной технологии.

Технология крепления висячих стропил

Балки для перекрытий выбирают с сечением 5х15 сантиметров. Для создания кровельного свеса они должны иметь длину, позволяющую выносить их на расстояние, которое не может быть меньше 55 сантиметров. Стропильную ногу в данном случае также выносят за стену и крепят к краю балки.

Крепеж стропил к балкам

Если стропильную ногу и балку просто скрепить, то при малейшей нагрузке на конструкцию ее конец будет скользить, что может закончиться разрушением кровли.

С целью создания надежного крепления используются такие типы соединений:

• зуб с шипом или упором;
• упор в конец балки.

Выполняется крепеж стропил и балки в зависимости от угла уклона стропильной ноги с помощью одного/двух зубьев. Этот способ соединения позволяет передать нагрузку от одного элемента стропильной системы к другому (прочитайте также: «Какой бывает крепеж для кровли – крепление стропильной системы»). В качестве дополнительного крепления к этому способу принято использовать металлические уголки, специально предназначенные для стропил.

Метод крепления врубкой одинарными зубьями выполняется согласно следующим правилам:

• данный вид соединений применяют, когда у кровли крутые скаты;
• зуб с шипом делают в пятке стропила, а в балке вырезают гнездо для шипа;
• глубина гнезда должна составлять 1/3 или 1/4 часть толщины балки. Если врубку сделать больше, произойдет ослабление балки;
• создание гнезда выполняют на расстоянии от 25 до 40 сантиметров от края балки, который свисает, чтобы не допустить скола ее конца;
• одинарный зуб изготавливают с шипом и упором для предотвращения сдвига стропила вбок. Читайте также: «Крепление стропил односкатной крыши».

Когда поверхность крыши имеет небольшой уклон, стропильные ноги устанавливают таким образом, чтобы максимально расширить опорную площадь на балку.

Для этого производится врубка с двумя зубцами одним из следующих вариантов:

• упором с шипом и без шипа;
• в два шипа;
• с двумя шипами в замок.

Способ в два шипа предполагает вырезку шипа под один и второй зубы. В стропильной ноге вырубают проушину под шип с упором для первого зуба и упором под второй зуб. Глубину врезки для зубов делают одинаковой. Если выполняется врубка разная по глубине, тогда первый зуб с шипом врубают на 1/3, а второй – на 1/2 часть от толщины балки.

Существует еще один метод, когда крепление стропил к балке выполняют присоединением в конец затяжки, но он используется крайне редко. Суть его заключается в том, что зуб-упор в стропильной ноге вырезают так, чтобы одна плоскость зуба ложилась под край балки, а вторая делала упор на запил в балке, который выполняют на глубину 1/3 часть ее толщины.

С целью повышения прочности сопряжений стропил и балок, используют дополнительные соединения при помощи стропильного болта или хомутов. Затем проволочными петлями или полосками железа весь узел крепят к стене здания, а точнее к вмурованному в нее болту или костылю (прочитайте также: «Узлы стропильной системы»).

В стропильной конструкции для обеспечения надежного соединения используют деревянные изделия или металлические элементы, которые имеют обобщающее название — крепеж для стропил.



Деревянные изделия представлены брусьями или вставными и накладными косынками (имеют треугольную форму).

Металлический стропильный крепеж представлен в ассортименте. Это гвозди, шурупы, болты с гайками и шайбами, петли, накладки, скобы, хомуты, всевозможные уголки, механизмы для крепления (салазки или ползунки), гвоздевые и зубчатые пластины, перфорированные ленты, анкеры и многое другое (читайте подробнее: «Балки перекрытия и стропила — способы крепления»).



Крепление стропил к мауэрлату

Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.

Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:

• скользящий;
• жесткий.

Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.

Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:

• используя уголки для крепления стропил и опорный подшивной брус;
• путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.

Первый из этих двух вариантов применяют при создании для стропильных ног опоры на мауэрлат с использованием бруса. Стропила при этом жестко упираются относительно линии воздействия – это становится возможным, благодаря использованию подшивного бруса, имеющего в длину до одного метра. Для недопущения поперечного смещения по бокам фиксируют специальный крепеж для стропильной системы — металлический уголок для стропил. Читайте также: «Крепление мауэрлата проволокой». Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: «Узлы крепления стропил — элементы конструкции»).

Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.

Установка стропильной системы, детали на видео:

Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.

Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:

• при помощи запила и последующей укладки стропила местом запила на мауэрлат;
• путем забивания с боков двух гвоздей наискосок в направлении один к другому;
• соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
• методом крепления при помощи скобы;
• путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;
• при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».

Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.

Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.

Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.

kryshadoma.com

виды соединений и узлы крепления стропил к мауэрлату и коньковому прогону

При монтаже кровельной системы важным этапом является крепление отдельных элементов к стропильным ногам и крепление стропил к прогонам, мауэрлату или балкам. В проектном чертеже в обязательном порядке должны быть указаны виды соединений для каждого узла конструкции, и задача монтажника — правильно прочитать чертеж и выполнить все соединения в соответствии с рекомендациями проекта. Казалось бы, все просто: крепи покрепче — и будет счастье. Однако на практике все несколько сложнее. Существуют разные виды сопряжений: жесткие защемления, ползуны с разной степенью свободы и т. д. Для каждой стропильной системы применяют различные комбинации таких сопряжений, причем каждый вид продиктован расчетом сил, т. е. фактической механикой, а спорить с фактами, как известно, неэффективно.

Стропильная система должна отлично справляться с нагрузкой кровельного материала, а также ветровой и снеговой нагрузкой

Стропило, или стропильная нога — основной несущий элемент кровли, непосредственно принимающий нагрузку, создаваемую весом кровельного пирога, осадками и ветром, и передающий эту нагрузку посредством подстропильных конструкций стенам здания.

Для удобства будем рассматривать виды стропил на примере двухскатной крыши. Механика — не самый простой предмет для понимания на основе поверхностных знаний, поэтому лучше говорить о простых конструкциях, которые без труда можно представить, пользуясь пространственным воображением и элементарной логикой.

Итак, стропила бывают двух основных видов — наслонные и висячие.

Основные виды стропил: наслонные и висячие

Висячие стропила имеют две точки опоры — внешние стены сооружения. В верхней точке такие стропила соединяются, упираясь друг в друга. В результате на стропильные ноги действует сжимающее и прогибающее усилие, и система стремится «разъехаться». Поэтому висячие стропила, как правило, имеют нижнюю затяжку, соединяющую концы стропильных брусьев и снимающую усилие, направленное на распирание. Часто роль нижней затяжки играет балка перекрытия, концы которой могут быть вынесены за стены, а могут и не выноситься.

Как видим, конструкция висячих стропил представляет собой треугольную ферму.

Треугольная ферма висячих стропил эффективно снимает усилие на распирание

В зависимости от угла наклона стропил и величины пролета между несущими стенами ферма может укрепляться дополнительными подкосами, ригелями, прогонами и стойками. Фермы обычно собираются частично или полностью по шаблону на земле или временном настиле прямо на крыше и в собранном виде устанавливаются на стены.

Соединение висячих конструкций с нижней затяжкой

Как было показано, висячие стропила стремятся разъехаться, поэтому в месте крепления ноги к затяжке или балке стропильная доска будет стремиться скользить по поверхности затяжки в направлении действия силы. Чтобы избежать этого скольжения, необходимо упереть конец стропильной ноги. Для этих целей применяют такие виды соединений:

• зуб с упором;
• зуб с шипом;
• упор в конец затяжки.

В зависимости от угла наклона стропильной ноги используют одинарный или двойной зуб. Для предотвращения горизонтальных смещений ноги вдоль оси балки соединение может быть выполнено с шипом и проушиной.

Одинарный зуб применяют в том случае, если наклон ската крыши по отношению к горизонтали равен или превышает 35°.

В пятке стропильной балки вырезают как бы клин, на конце которого, на нижней плоскости, делается шип. В затяжке, соответственно, делается гнездо или упор с проушиной. Глубина гнезда составляет примерно 1/3 – 1/4 толщины балочного бруска. Большая глубина врубки недопустима во избежание ослабления балки.

Одинарный зуб с шипом делается на конце стропила

Чтобы не допустить скола балочного окончания под действием давления стропильной ноги, врубку гнезда делают на расстоянии 250 – 400 мм от внешнего края балки. Такое соединение называют одинарный зуб с упором и шипом, оно предотвращает скольжение и сползание стропильной ноги вдоль балки по направлению ее продольной оси, а также не дает стропильной доске смещаться в месте крепления в горизонтальной плоскости из стороны в сторону в направлении, перпендикулярном продольной оси балки.

В случае пологой крыши с углом наклона скатов по отношению к горизонтали менее 35° применяют соединение с расширенной площадью трения стропильной ноги и затяжной балки и увеличенной площадью опоры этих элементов. Для этих целей используют двойной зуб с шипом или без него.

Для двойного зуба с шипом в балке вырезают два упора, причем в крайнем упоре вырезают шип, а в крайнем зубе стропильной ноги вырезают соответствующую проушину, точно подогнанную под размеры шипа. Геометрия этих элементов должна совпадать максимально точно, чтобы обеспечить необходимое трение.

Для упора стропильной ноги используют соединение двойной зуб с шипом

Глубина врезки чаще всего применяется одинаковая для обоих зубов. Если же зубья различаются, то, как правило, врезка осуществляется на глубину 1/3 толщины балки для первого зуба и 1/2 толщины — для второго.

Иногда для крепления стропил используют метод присоединения ноги в конец балки. При таком соединении в стропиле вырезается зуб-упор так, чтобы крайняя плоскость зуба ложилась на край плоскости затяжной доски, а другая его плоскость упиралась в специально сделанный в затяжке запил. Для соединения в конец затяжки глубина запила составляет 1/3 толщины балки-затяжки, а зуб следует вырезать как можно дальше от края ноги.

Наслонные стропила ставят в домах, имеющих одну или более несущих промежуточных стен. В этом случае на верхний край стены укладывают деревянную балку — лежень, в который упирают вертикальные стойки. На этих стойках кладут прогон, как правило, коньковый. Если промежуточная стена находится не посередине, тогда прогон может быть смещен относительно конька. Такое смещение не должно превышать одного метра для крыш, перекрывающих пролет до 14 м.

Наслонные стропила устанавливаются в домах со столбчатыми опорами или с несущей стеной посередине

В случае серединного расположения стены коньковый прогон служит точкой опоры для стропильных ног, которые теперь опираются не только на внешние стены, но и на внутреннюю. Для такой конструкции наличие нижней затяжки не всегда обязательно, так как на стропила действует только прогибающее усилие. Такая система называется безраспорной.

Важно! Для безраспорной системы должно выполняться такое правило: изгибающееся безраспорное стропило имеет одну закрепленную, но свободно вращающуюся опору и одну подвижную и свободно вращающуюся опору.

Существует три варианта закрепления стропил, которые соответствуют этому правилу:

• Жесткое сопряжение в коньке и подвижное — к мауэрлату. Это самое распространенное соединение для двухскатных крыш с наслонными стропилами. Верх стропильной ноги упирают в прогон или во встречную ногу и закрепляют деревянной косынкой, МЗП или гвоздевым боем. Также применяют закрепление болтом. Нижний конец стропила крепят к мауэрлату с помощью гибкой металлической пластины, вертикально забитого гвоздя или двух боковых гвоздей, забитых наискось через стропило в мауэрлат.

Скользящее сопряжение внизу и жесткое в коньке не дает распора

Также можно зафиксировать стропильную ногу с помощью уголков, прибитых с двух сторон доски, но тогда гвозди в стропилину не вбиваются. Соединение должно быть ползуном, поэтому не следует крепить балки большим количеством гвоздей или шурупов, иначе конструкция станет распорной.

Прижимать стропильную систему к стенам будут проволочные скрутки, сделанные между ногами и вбитыми в стену ершенными костылями. Если эту функцию передать уголкам, прикрепляющим стропила к мауэрлату, то конструкция, опять-таки, станет распорной.

• Жесткое крепление к мауэрлату и подвижное — в коньке. Для реализации такой схемы низ стропильной ноги упирается в мауэрлат подшитым опорным брусом длиной до 1 метра, или в бруске стропила делается запил-зуб, которым стропило упирается в мауэрлат.

В верхнем конце ноги делается горизонтальный запил со скосом, причем глубина такой врубки не должна превышать 1/4 высоты стропильного бруска. Скос делается для того, чтобы подрезка не препятствовала изгибу стропила, т. к. в противном случае врубка может упереться боковой щекой в балку прогона и система станет распорной. Подрезка по длине не должна превышать высоту сечения стропильной балки, а длина ее скошенной части должна быть не менее половины высоты сечения стропила.

Таким образом, получаем систему двухскатной крыши, в которой стропила свободно уложены на коньковый прогон и прикреплены к нему по принципу скользящей опоры, при этом между собой стропильные ноги не скрепляют. Следовательно, теперь двухскатную крышу можно рассматривать как две наклонные односкатные системы, примыкающие друг к другу высокой частью.

Важно отметить, что опорная подшивка прибоинами или врубка верхней части стропилины должны быть строго горизонтальными, иначе при малейшем отклонении система тут же покажет распор. Из-за сложности реализации верхнего узла крепления такая схема для двухскатных крыш практически не применяется, кроме того, отсутствие распора на мауэрлате при прогибе стропил под нагрузкой чревато раскрыванием конькового узла кровельной системы.

• Жесткое защемление в коньке и подвижный ползун в мауэрлате. При таком сочленении максимальный изгибающий момент приходится на коньковую опору, а стропильные ноги получают разгрузку. При таком соединении можно получить большую несущую способность стропильных балок, но при этом коньковый узел нагружается сильнее, так что может потребоваться дополнительный расчет этого узла.

Очевидно, что во всех трех вариантах крепления мы использовали одну опору, позволяющую скольжение и поворот, и одну, позволяющую только поворот. Такие крепления сегодня делают с использованием крепежных пластин, так как они значительно снижают трудоемкость работ. Можно воспользоваться традиционными скобами, гвоздями и деревянными коротышами.

Для повышения надежности узлы крепления стропил укрепляют болтами и хомутами, сами узлы с помощью стальной проволоки-катанки или металлической полосы крепят к ершенному костылю, забитому или вмурованному в стену.

Также для выполнения крепежей и соединений элементов стропильной системы используют различные деревянные и металлические приспособления — стропильные крепежи.

Они бывают:

• деревянные — косынки, брусья, коротыши для создания шипа, пластины для создания нагеля;

Деревянные косынки часто используют для крепления элементов стропильной системы

• металлические — ползунки и салазки, зубчатые пластины, уголки, перфоленты, болты, хомуты, петли, скобы, накладки, гвозди, анкера и т. п.

Уголки, накладки и хомуты — обычное крепление стропил

Скользящие сопряжения удобно создавать при помощи специальных стропильных креплений.

Крепление для скользящего соединения

Такие крепления (скользящие) особенно актуальны для деревянных и каркасных домов, так как они в процессе эксплуатации «дышат», т. е. меняют свою геометрию в зависимости от влажности и температуры. Понятно, что если стропильная система будет закреплена жестко и лишена возможности нивелировать движение частей дома, то крыша может просто не выдержать нагрузок и разрушиться.

Выбор тех или иных соединений, определение степеней их свободы, а также пределов этой свободы должен осуществлять только грамотный инженер или архитектор. Выполнение и изготовление соединений можно доверить лишь профессионалу, так как от точности геометрии и подгонки деталей друг к другу напрямую зависит уровень надежности кровельной системы, а значит — и уровень вашего комфорта.

goodkrovlya.com

Как осуществляется крепление стропил правильно? — 1pokryshe.ru

Насколько надежной и долговечной будет кровля, зависит от того, качественно ли было произведено крепление стропил к мауэрлату, ведь в этом вопросе даже небольшие погрешности или плохое качество креплений могут оказать существенное влияние на эксплуатационные характеристики крыши.

Стропильная система состоит из наклонных стропильных ног, вертикальных стоек и наклонных подкосов.

Разновидности стропил

Принято различать стропила висячего и наклонного типа. Надо сказать, что именно висячие стропила наиболее часто используют при постройке большой по площади крыши.

Самые распространенные способы крепления стропил:

• через мауэрлат;
• с помощью затяжки и подстропильных брусков;
• с помощью балок перекрытий;
• крепление к бревенчатым стенам путем соединения с верхними венцами;
• путем обвязки дома, принадлежащего к типу каркасных.

Виды стропильных форм.

Для тех, кто не знаком с понятием мауэрлата, важно понимать, что он представляет собой своеобразный фундамент для будущей крыши. Основной функцией его является не только удерживание креплений стропил, но и равномерное распределение общего веса крыши по всему периметру несущих стен здания.

Поскольку устанавливается мауэрлат в качестве основания для стропил, то использовать для него лучше всего деревянный брус или же бревна с обрезанной стороной. При этом важно убедиться, что для сборки мауэрлата не используются кривые балки с выступающими сучками. Наиболее идеальным вариантом будет использовать брусья, прошедшие калибровку и фрезеровку со всех сторон. Для надежной установки кровли подбирать нужно качественный и надежный крепеж для стропил: пластины из металла, кронштейны, гвозди и болты. И, конечно, необходимо учесть, что, применяя болты и гайки, нельзя отказываться от шайб, которые не дадут крепежам врезаться в древесину.

Вернуться к оглавлению

Поэтапная схема монтажа

Нарушая рекомендации для крепления стропил, есть вероятность того, что крыша со временем перекосится или будет разрушаться раньше положенного времени. Основные принципы правильного крепления сводятся к следующим:

Инструменты для монтажа стропил.

1. Крепить стропила следует на металлический уголок или пластины. Для этого заранее приобретается необходимое их количество, хотя многим ошибочно кажется, что эта рекомендация необязательна к исполнению. Если этого не сделать, то крепления другого рода могут впиваться глубже в деревянные брусья, что и приведет со временем к неприятным последствиям.
2. Брус правильнее всего крепить на болты или специально предназначенные для этого крепежи, но не на гвозди и саморезы.
3. Для выполнения одинаковых запилов следует использовать шаблоны. При этом, когда угол наклона для каждого ската отличается — то и заготовить шаблоны придется для каждого из этих вариантов отдельно. Чаще всего достаточно глубины запила на четверть ширины от стропильной ноги. Иначе придется очень часто замерять каждый запил, чтобы подтвердить его правильность.
4. Прежде чем крепить стропила непосредственно к мауэрлату, потребуется запил специальных седел, чтобы в дальнейшей установке кровли деревянные элементы стыковались друг с другом максимально плотно.
5. Для деревянного дома рекомендуется использовать скользящие крепления, позволяющие соединять стропила с мауэрлатом и бревенчатыми стенами. Именно в этом случае обязательно использовать так называемые «салазки».

Последний способ соединения между собой стропил с мауэрлатом особенно хорошо себя зарекомендовал в случае сооружения домов из бревен или бруса. В процессе постепенной усадки стен первоначальная геометрия дома может слегка нарушиться, и в случае жесткой конструкции соединений такой процесс может сломать участок стены. Если же используются скользящие соединения, то вся кровельная конструкция сможет «подстроиться» под усадку здания.

Вернуться к оглавлению

Подходящие типы крепления в разных условиях

Крепление стропильной ноги к мауэрлату.

Для двускатных крыш, установленных на здание с центральной несущей стеной, как правило, предусматриваются в конструкции две или три опорных точки: конька и несущих стен. Чаще всего используется крепление стропил к коньку путем соединения верха стропил встык. Для этого верхний край каждого стропила обрезают под таким углом, который планируется для угла наклона ската крыши. Скрепление противостоящих стропильных ног осуществляют с помощью пары гвоздей длиной 15 см, причем забивают гвозди под углом так, чтобы отрезки гвоздей, входящие в противостоящую стропильную ногу, оказались достаточно длинными. Укрепляют конструкцию стропила поверху накладкой из металла или дерева.

Кроме этого метода существует еще и крепление стропил к коньковому брусу на прогон и внахлест. Менее известным способом является, так называемая, врубка в полдерева. Для этого с помощью лобзика на поверхности обеих стропильных ног выпиливают выемки на глубину до половины бруса. После этого части соединяют, стягивая с помощью болта их в точке соединения.
Поверх стропил набивают обрешетку из досок или тонких брусьев. Это необходимый элемент для укладки кровли на следующих этапах. Самые широкие обрешетины располагают у карниза и у конька.

Современные технологии предоставляют самые разнообразные узлы крепления стропил к мауэрлату.

Способы соединения стропил.

В зависимости от требуемых параметров, можно выбрать шарнирные узлы с одной, двумя, или тремя степенями свободы.

Для зданий, сложенных из кирпича, наиболее популярным считается узел с нулевой степенью свободы. При этом способе крепления балка не имеет возможности смещаться в любую из сторон, а ее концы прочно закреплены уголками и саморезами.
Выбор между способами крепления — нашивкой подпорных брусьев или врубкой на стропильной ноге, осуществляется по виду древесины. При использовании балок из лиственных пород выбирается врубка, а в случае использования хвойных пород — нашивка.

Надо сказать, что в случае постройки легкой мансарды вполне обоснованным является использование балок перекрытий, которые укладывают под прямым углом к стенам. При этом, какой бы вес ни был предусмотрен для кровли, потребуются точные расчеты и очень надежные стены, которые смогут выдержать точечную нагрузку стропил, ведь без мауэрлата вес не будет распределяться равномерно. Балка перекрытия для не совсем тяжелой крыши делается с сечением 5*15 см, а ее длину подбирают так, чтобы расстояние от концов балки до стены было от 55 см со всех сторон. При этом стропильную ногу еще выносят за стену, прикрепляя ее к краю балки.

Вернуться к оглавлению

Что нужно знать?

Таблица коэффициентов для расчета элементов стропильной системы.

Необходимо подробнее рассмотреть то, как крепить стропила к балкам, чтобы кровля держалась прочно и долговременно. Чтобы край стропила не скользил по балке, применяют два вида зубчатых соединений: «зуб с шипом», и «зуб с упором».

Кроме них возможен еще и третий вариант с упором стропил в конец балки. В зависимости от того, какой угол наклона имеет стропильная нога, используют одинарный или двойной «зуб» для осуществления крепления ее к балке. Дополнительно, с целью упрочнения конструкции, рекомендуется использование металлических уголков для стропил.

Использовать крепление стропильной системы с одинарным зубом следует, если угол при соединении стропила и балки превышает 35 °, т.е когда крыша имеет крутые скаты.

Вернуться к оглавлению

Советы профессионалов

Специалисты рекомендуют при выполнении врубки отступать от края балки не менее двадцати пяти сантиметров, чтобы не допустить возможного скола конца балки, когда вес стропильной ноги будет давить на нее.

Таблица сечения и длины стропил.

Если угол наклона крыши составляет менее тридцати пяти градусов, то монтаж стропильных ног происходит таким способом, чтобы площадь трения их с балкой была как можно шире. Этого добиваются, используя врубку с двойным зубом.

Разметку стропильных ног проводят с помощью куска бруса, по длине равного расстоянию между стенами строящегося здания. По центру этого измерительного бруса устанавливают планку под углом 90° к самому брусу. Высота этой планки должна быть одинаковой с расстоянием от основания, на которое опираются стропила до конька крыши. После примерки каждое стропило размечается строительным карандашом, так указывается место, где будет распиливаться брус. После чего размеченные материалы собирают.
Если у стропил предполагается довольно сложная структура, включающая в себя опоры, подкосы, и другие дополнительные конструкции, то в процессе разметки можно использовать временную фиксацию конструкции при помощи нескольких тонких реек. А при распиливании лучше оставлять небольшой запас, чтобы была возможность подгонки конструкции позже.

Саму сборку стропильной системы начинают с двух крайних стропильных ног по обеим сторонам крыши. Не следует их сразу крепить слишком прочно, пока не появится уверенность в том, что они располагаются абсолютно симметрично. Бечевкой соединяют вершины установленных крайних стропил по линии намеченного конькового бруса. После чего можно выставлять оставшиеся стропила, одновременно проверяя их на симметричность.

Надеемся, что изложенные в данной работе советы о том, как правильно крепить стропила, помогут вам в проведении этой важной и ответственной части строительных работ. Большинство специалистов утверждает, что удобнее всего собирать конструкцию на земле. Таким образом можно произвести все необходимые измерения, выпилить все необходимые врезки в деревянных деталях, подогнать, и лишь после этого, по очереди монтировать наверху. Впрочем, такой порядок действий не обязателен, и каждый владелец строящегося здания решает сам, как ему действовать.

1pokryshe.ru
