Крепление торцевой планки металлочерепицы — Лучшие фасады частных домов



Установка карнизной и торцевой планки для металлочерепицы

Металлочерепица уже длительное время держит первенство в сфере кровельных материалов на территории нашей страны. Одними из важных элементов любой крыши из этого материала являются следующие планки для металлочерепицы:

• ветровая планка для металлочерепицы;
• карнизная планка для металлочерепицы;
• коньковая планка;
• планка примыкания.

При устройстве крыш с применением металлочерепицы, планка примыкания наравне с карнизной, коньковой и торцевой отыгрывает довольно значимую роль. Несмотря на незначительную роль этих аксессуаров в общем объеме закупаемых материалов, они несут очень важную функцию, отвечающую за длительную и надежную эксплуатацию всей кровли.

Классификация и назначение планок для металлочерепицы

Карнизные планки для металлочерепицы и ветровые планки для металлочерепицы изготавливают из материалов, аналогичных основному кровельному покрытию. Основным конструктивным элементом у них служит оцинкованная сталь толщиной 0.4-0,5 мм, с защитным полимерным покрытием.

Функции, которые выполняют планки для металлочерепицы, выражаются в следующем:

• Карнизная планка выполнена в виде продолговатого элемента, который имеет технологию производства, аналогичную основному кровельному материалу. Основной функцией карнизной планки является защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, карнизная планка защищает от попадания влаги подкровельное пространство.

• Торцевая планка также имеет идентичную технологию производства с листами металлочерепицы и подлежит креплению на торцах скатов, служит для защиты обрешетки от проникновения влаги и нивелирует ветровую нагрузку. Вследствие этого данный аксессуар иногда именуют ветровой планкой.

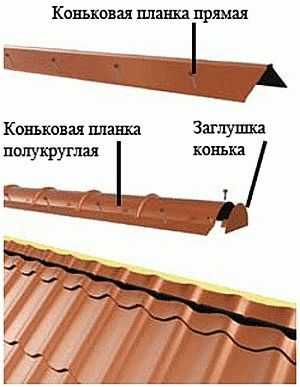

• Коньковая планка может принимать множество форм и служит для защиты пространства под крышей от проникновения атмосферных осадков на месте схождения скатов.
• Планка примыкания – это универсальный элемент, который имеет декоративные и защитные функции.

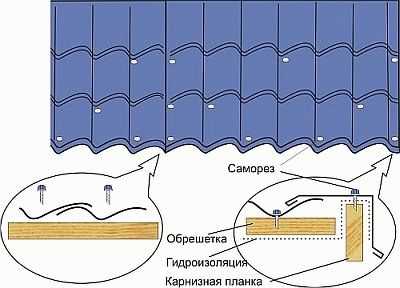

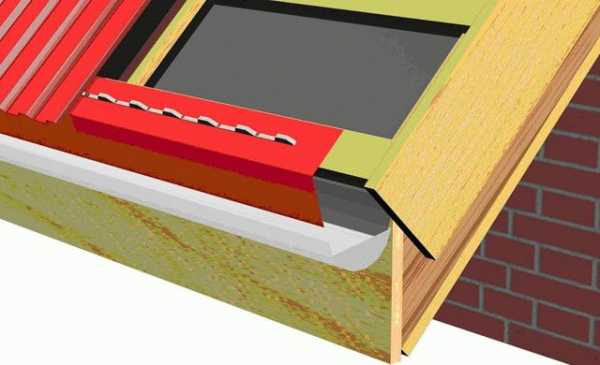

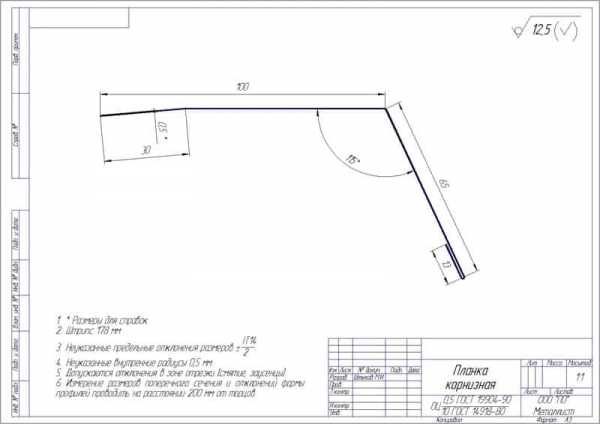

Крепление карнизной планки

Карнизная планка крепится к примыканиям кровли следующим образом.:

1. Сначала выполняют монтаж лобовой доски, которая крепится к торцам стропильной системы при помощи оцинкованных гвоздей. В качестве альтернативы иногда применяют карнизную доску, которая имеет крепление в специальных пазах на стропильной системе.
2. Следующим шагом будет подшивка с помощью шпунтованной доски или профнастила. К стене дома крепят опорный брус, он будет выступать второй опорой для подшивки карнизного свеса.
3. Непосредственно перед монтажом карнизной планки выполняют установку кронштейнов для водосточной системы. Они могут иметь крепление, как на карнизной доске, так и на стропильных ногах.
4. После этого приступают к монтажу карнизной планки, которая устанавливается перед настилом кровли листами металлочерепицы. Установку планки осуществляют поверх водосточного крепления с помощью саморезов, ввинчиваемых в карнизную или лобовую доску. Шаг между винтами подбирают приблизительно равный 30-35 сантиметров.

При наращивании карнизной планки обязательно следует выполнять нахлест, размеры которого составляют 100 мм.

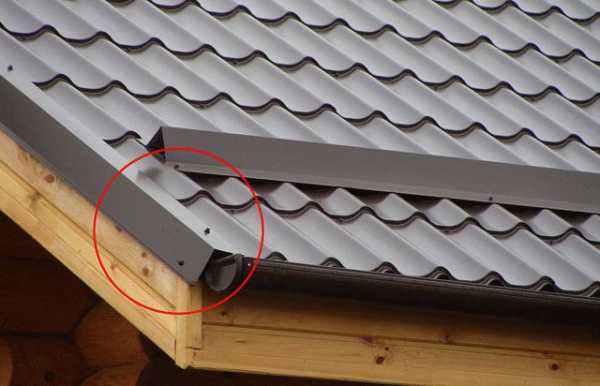

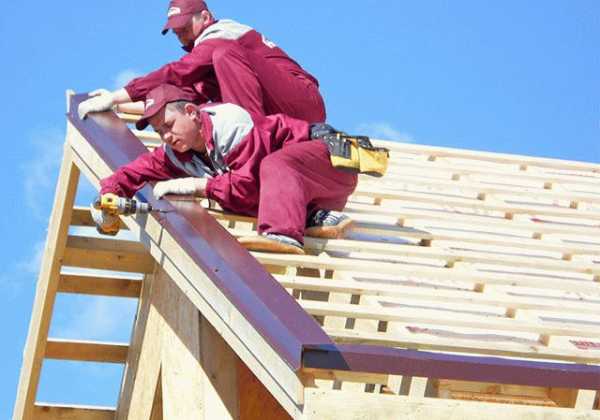

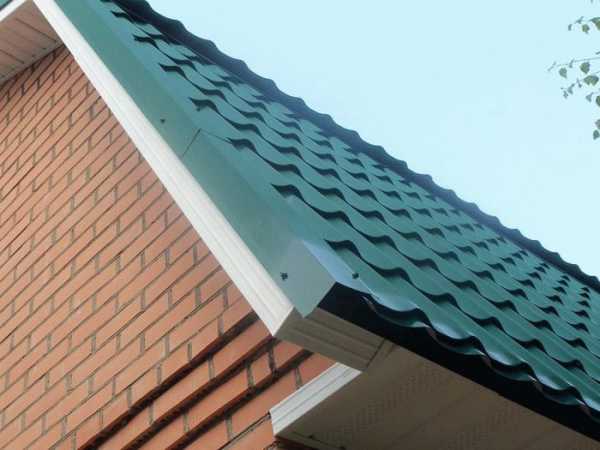

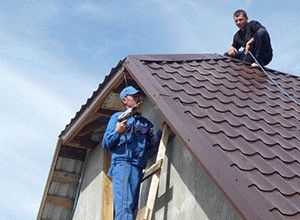

Установка торцевой планки

После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки. Ее устанавливают следующим образом:

1. Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
2. Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
3. При наращивании ветровой планки делают нахлест до 100 мм.
4. Все стыки между данной планкой и кровлей обязательно герметизируют.

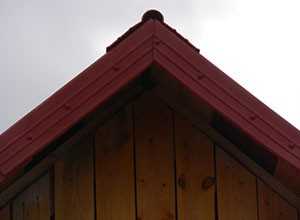

Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

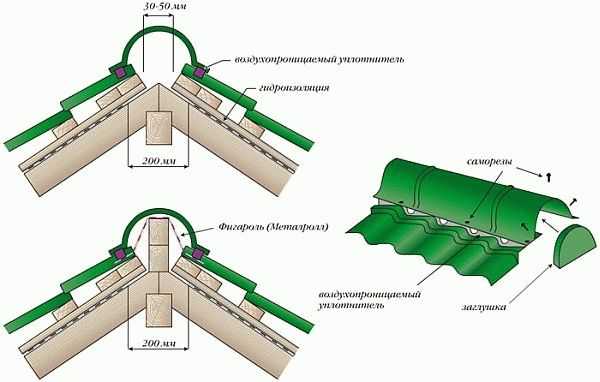

Монтаж коньковой планки

Перед монтажом коньковой планки всегда проверяют выполнение всех работ по устройству подкровельной вентиляции. На пологих скатах из металлочерепицы для исключения возможности задувания снега под конек используют специальные планки. Монтаж коньковой планки начинают с торца, для этого конек укладывают сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают между собой с нахлестом 100 мм, а полукруглые элементы соединяют по линии штамповки.

Если угол наклона крыши составляет более 45° тогда место монтажа подконьковой доски и методы крепления конька существенно могут отличаться между собой, в зависимости от величины наклона скатов. На этапе крепления обрешетки моделируют установку конька, учитывая при этом угол наклона крыши и форму коньковой планки. Данный вариант монтажа получил наибольшее распространение благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, тогда их можно подкорректировать при помощи слесарного инструмента. После монтажа коньковой планки полукруглой формы, она должна быть заглушена с двух сторон при помощи специальных аксессуаров (заглушек).

Под коньковой планкой рекомендуют устанавливать деревянный брусок. Это помогает быстро произвести монтаж этой конструкции на деревянную основу.

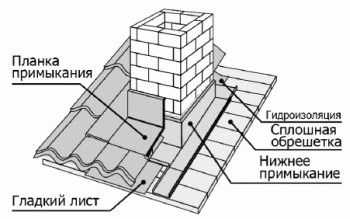

Как монтируется планка примыкания

Планка примыкания должна монтироваться после завершения укладки основного слоя кровельного материала и установки ветровой планки. Основным назначением планки примыкания является фиксация ендового ковра на вертикальных плоскостях. Кроме этого планка примыкания находит применение в местах примыкания кровли к печным трубам и вентиляционным каналам, где она выступает в качестве основного герметичного элемента. Монтаж этого конструктивного элемента является финишной операцией по окончании строительства крыши. Планка примыкания помимо защитных свойств выступает также в качестве декоративного фрагмента, который придает эстетичный современный вид кровле.

Планки для металлочерепицы, которые правильно установлены и полноценно выполняют свои функции, будут прекрасной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно отразится на длительности и надежности эксплуатации.

Технология монтажа металлочерпицы

Эксплуатация кровли, покрытой металлочерепицей, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила:

• кровельный лист подлежит креплению в месте прилегания к обрешетке в прогибе волны;
• монтаж нижних листов к первой обрешетке происходит путем крепления над ступенькой через волну;
• монтаж остальных листов к обрешетке происходит с креплением как можно ближе к ступеньке;
• монтаж со стороны торцевой доски выполняется в каждую волну;
• все листы должны быть должным образом притянуты к обрешетке;
• в местах нахлеста монтаж листов выполняется саморезами в спад волны.

Количество винтов берут из расчета до 9 штук на один квадратный метр кровельного покрытия. Подрезание металлочерепицы выполняют при помощи ножовки по металлу, ножниц по металлу или высечных ножниц. Основным критерием при выборе слесарного инструмента является объем работ и ширина обрабатываемой поверхности. Так, для нарезания небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости произвести длинный рез, ширина которого составляет большое расстояние, высечные ножницы будут наиболее подходящим инструментом.

Использование угловых шлифовальных машинок (болгарок) категорически запрещено. Вследствие перегрева и разрушения полимерного слоя происходит быстрое разрушение основного материала металлочерепицы.

Карнизная планка для металлочерепицы: торцевая и ветровая планка

Ветровая планка для металлочерепицы: крепление и монтаж. Установка карнизной и торцевой планки металлочерепицы. Для чего нужны коньковая планка и планка примыкания

Источник: vseokrovle.com



Как выполнить монтаж ветровой планки на металлочерепицу – виды и правила крепления

Металлочерепица является практичным кровельным покрытием для частного или дачного дома. Долговечность такого материала зависит не только от его качества, как говорят многие мастера, но и от доборных элементов, применяемых во время установки. Ниже мы опишем, что представляет собой торцевая планка для крыши, какие функции она выполняет, и как ее правильно закрепить.

Какие бывают ветровые планки

Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли.

Бывают такие разновидности торцевых планок для кровли:

• Карнизная. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.
• Торцевая. Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.

Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны.

Из чего делаются торцевые планки, и каковы их размеры

В качестве сырья для создания ветровой планки применяют материал с высокой прочностью и сопротивляемостью атмосферным воздействиям. Металлочерепица способна прослужить более 20-25 лет, это означает, что ветровые планки обязаны прослужить, как минимум, не меньше этого срока.

Зачастую в продаже можно встретить такие планки:

• Из стали. Такие разновидности планок для защиты карнизов считаются самыми распространенными. Используемая при производстве оцинкованная сталь окрашивается, либо покрывается слоем пурала или полиэстера. Такие планки не боятся окисления, вместе с тем, они легкие и прочные.
• Пластиковые. В данном случае применяется поливинилхлорид. Из такого материала получаются достаточно легкие и разнообразные по цвету карнизные и торцевые планки. Тем не менее, пластик имеет свойство расширяться под воздействием температур, поэтому на изделия данного типа укладывать утепляющий кабель для крыши не стоит.

В продаже можно встретить достаточно широкий ассортиментный перечень размеров торцевой планки для металлочерепицы. Как правило, длина изделий колеблется в пределах 1,5-2,5 м, а их ширина достигает 15-30 см. При желании, на производстве заказчик может подобрать индивидуальные размеры ветровой планки для металлочерепицы.

Целевая нагрузка и места крепления торцевых планок на кровле

Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала.

Функциями ветровых и карнизных планок являются:

1. Защита от влаги и ветра. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.
2. Декорирование. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.

Некоторые профессиональные строители предлагают изготовить ветровые планки самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны.

Методика монтажа ветровых планок на металлочерепицу – как крепить правильно

В целом ветровые планки имеют одинаковое строение, различаясь лишь толщиной и типом защитного покрытия. Эффективность выполнения этими приспособлениями своих функций зависит от того, как крепить ветровую планку на металлочерепицу.

Технология установки торцевых и карнизных планок выглядит так:

1. Перед началом укладки кровельного покрытия на карнизной доске фиксируют карнизные планки. Предварительно на карнизе уже должны быть установлены кронштейны под водостоки. Крепление торцевой планки металлочерепицы на карнизе выполняется с нахлестом в 10-15 см, используя саморезы или гвозди с отступами 30-50 см.
2. Что касается ветровых планок, то их крепление выполняется уже по завершению укладки кровельного материала. Эти детали настилаются на металлочерепицу с перекрытием в одну волну. Причем сами планки могут находить друг на друга более чем на 50 см. Надежное крепление ветровых планок достигается благодаря использованию 4 саморезов или гвоздей на каждый элемент.

Обратите внимание, что швы между ветровыми панелями нужно загерметизировать силиконом, чтобы они не пропускали влагу.

Монтаж ветровой планки на металлочерепицу: крепление торцевой планки для кровли, как крепить, размеры, установка на крыше

Монтаж ветровой планки на металлочерепицу: крепление торцевой планки для кровли, как крепить, размеры, установка на крыше

Источник: kryshadoma.com



Монтаж торцевых планок металлочерепицы: порядок работ

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

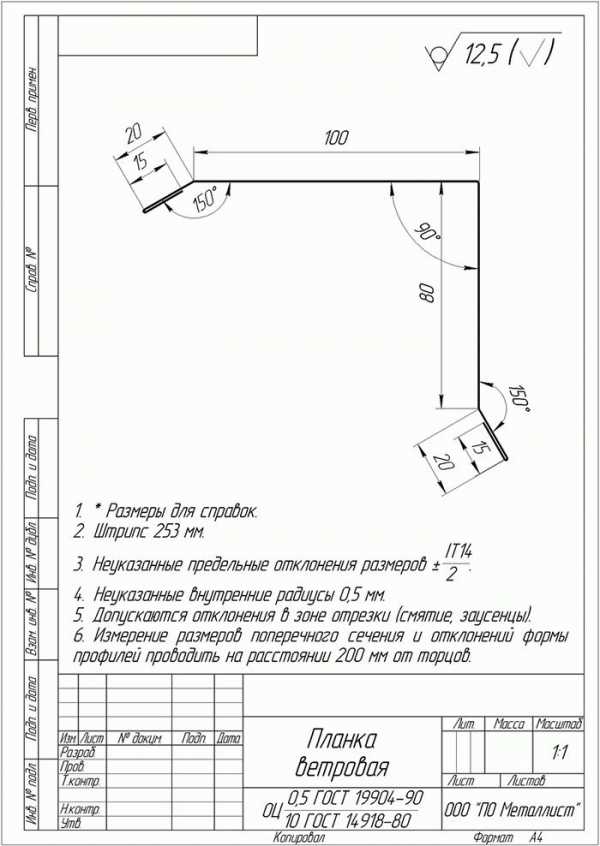

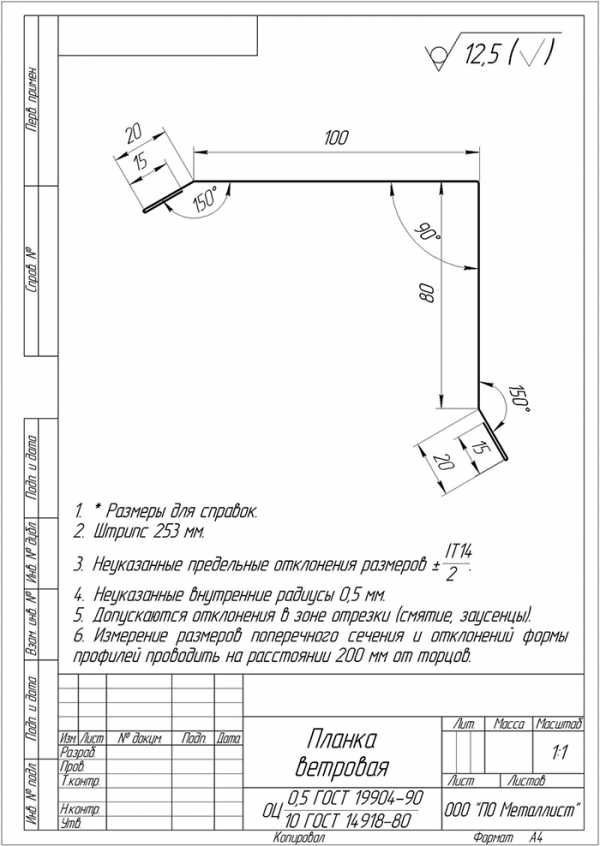

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

• Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
• Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
• Молоток
• Деревянная киянка
• Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

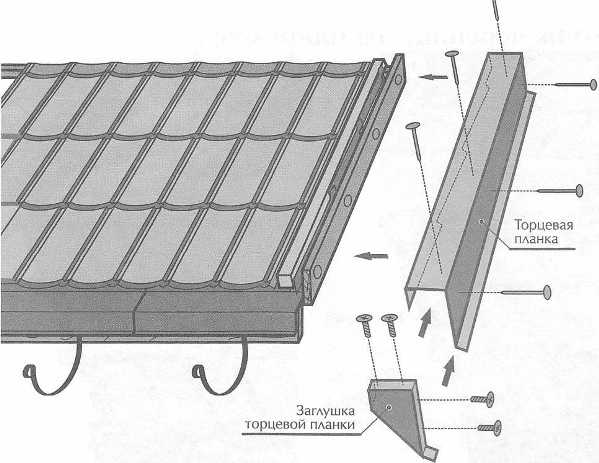

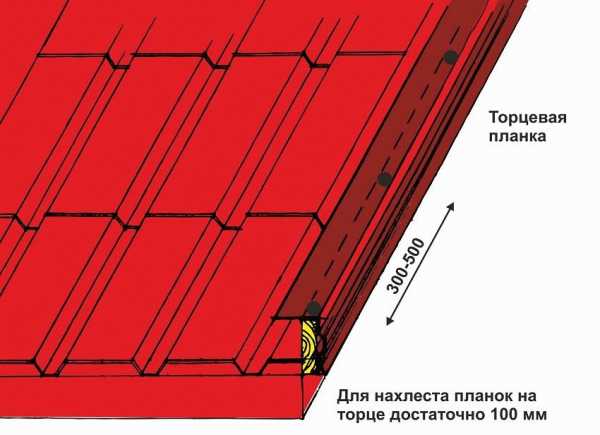

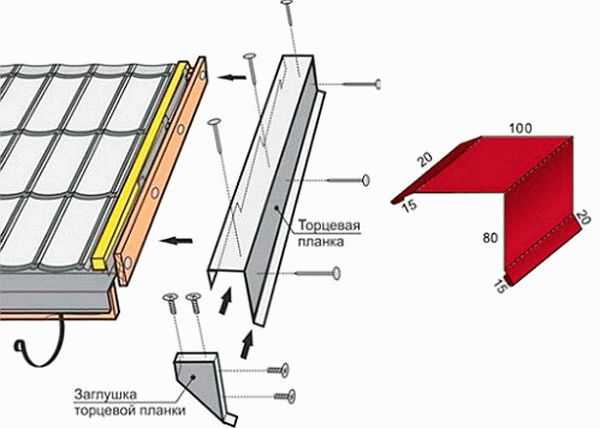

Схема крепления торцевой планки

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Монтаж торцевых планок на кровлю из металлочерепицы

Монтаж торцевых планок для кровли из металлочерепицы — один из завершающих этапов работ по обустройству кровли. Именно на таких последних шагах важно до конца

Источник: megabeaver.ru



Установка ветровых планок на металлочерепицу

Крыша любого дома – это сложная конструкция, в которой присутствует множество деталей. При этом каждая из них очень важна. Например, ветровая планка. Эта, на первый взгляд, небольшая деталь играет важную роль. В первую очередь ветровая планка служит защитой металлочерепицы. Кроме того, такая доска является и декоративным инструментом. В этой статье речь пойдет о том, как проводится установка ветровой планки и какие при этом существуют нюансы.

Предназначение и материал изготовления

Ветровая планка для металлочерепицы, так же как и для любого другого кровельного материала, выполняет две основные функции, а именно:

1. В первую очередь торцевая доска (а именно так по-другому называют ветровую планку) необходима для защиты краев обрешетки для металлочерепицы и подкровельного пространства от воздействий внешней среды. Какой бы материал вы не использовали, металлочерепицу или традиционный шифер, по бокам дома все равно остаются щели. Через них может просочиться влага. Читайте также: гидроизоляция под металлочерепицу. Кроме того, торцевая планка защитит крышу от ветра, порывы которого могут легко поднять кровельный материал.
2. Декоративная функция. Ветровая планка значительно улучшает внешний вид крыши, делая его законченным.

Кроме того, торцевая доска не дает мелким птицам или насекомым проникнуть на чердак. А это поможет продлить срок службы всей крыши. Именно поэтому крепить ветровую планку на металлочерепицу или другой кровельный материал нужно в обязательном порядке.

А из какого материала делается торцевая доска? Какой вариант лучше всего выбирать? Если речь идет о монтаже ветровой планки на кровлю, покрытую металлочерепицей, то чаще всего выбирают металл.

Как правило, используется тонкий стальной лист с толщиной в 0,4-0,5 миллиметров. Его прогоняют через специальный станок. Здесь, под воздействием роликов и высоких температур, планке придают нужную форму. Современные производители предлагают большой выбор размеров и цветов. Любой владелец частного дома с легкостью может подобрать торцевую доску с нужными параметрами.

В некоторых компаниях производителях для производства ветровых планок используют алюминиевый лист. Этот металл меньше чем сталь подвержен воздействию коррозии. К тому же алюминий легче. Именно поэтому подобные изделия стоят немного дороже, чем их «собраться» выполненные из стали.

В редких случаях используют ветровую планку, сделанную из ПВХ. Такой вариант дешевле металлического, но большой популярностью не пользуется. Дело в том, что ветровые планки из пластика плохо переносят перепады температур. Кроме того, такие торцевые доски не выдерживают механического воздействия. Они могут треснуть практически от любого удара. Преимущество у них можно сказать одно – это устойчивость к коррозии.

Что необходимо для монтажа?

Торцевая планка для металлочерепицы играет важную роль как в защите кровли от внешних воздействий, так и в придании крыше законченного и привлекательного вида. Но чтобы все это действительно работало, необходимо правильно произвести монтаж торцевой доски. И здесь немаловажную роль играет подготовка к работе. Прежде всего, вам необходимо запастись всеми необходимыми инструментами и материалами.

Чтобы произвести крепление торцевой планки металлочерепицы вам понадобится:

• шуруповерт. Лучше всего использовать приспособление, работающее на аккумуляторе. Конечно, все работы можно произвести и при помощи отвертки, но ветровых планок нужно будет крепить много, и вы можете просто устать;
• приспособление для разрезания листов из металла. Ветровые планки производятся определенной длины, поэтому нарезать на нужные отрезки вам все равно придется. Для этой работы можно использовать болгарку, электролобзик или ножницы по металлу;
• молоток, деревянная киянка и плоская отвертка.

Крепление торцовой планки металлочерепицы производится при помощи саморезов. При этом лучше выбирать оцинкованный вариант. Такие саморезы меньше подвержены коррозии, а значит и служить будут дольше. Также запаситесь деревянным бруском с длиной соответствующей длине всех торцов вашей кровли.

Ну и конечно нужно подготовить сами ветровые планки для крыши покрытой металлочерепицей. Здесь предварительно делается расчет. Сами торцевые планки выпускаются с длиной от полуметра до двух метров, все будет зависеть от производителя.

Делая расчет нужно учитывать одну особенность. Дело в том, что монтаж ветровых планок производится внахлест, он должен составлять минимум пятнадцать сантиметров. Кроме того, из двух метров длины торцевой доски эффективно использовать можно только 1,9 метра. Остальное уйдет на обрезки.

Если говорить о размерах торцевой планки для металлочерепицы, то тут многое будет зависеть от особенностей самой крыши. Чаще всего на рынке можно встретить изделия с параметрами 90 на 150 и 40 на 60 миллиметров. Выпускаются планки и с другими размерами, но их нужно поискать.

Если есть желание и материал, то ветровые доски можно сделать и своими руками. Для этого берется лист стали или алюминия нужной толщины. Далее, он режется на куски. После этого, при помощи деревянной киянки и бруска, листам придается нужная форма.

Но стоит помнить, что такие ветровые планки вряд ли прослужат достаточно долго. На заводах все изделия покрывают специальным защитным слоем, который предохраняет материал от агрессивного воздействия окружающей среды. К тому же будет трудно идеально подобрать цвет под уже уложенную металлочерепицу. Поэтому лучше приобрести уже готовые изделия, тем более, что их стоимость не столь высока.

Когда запасена в нужном количестве планка торцевая для металлочерепицы и приготовлены все инструменты, можно переходить непосредственно к установке. Монтаж торцевой доски для металлочерепицы проводится в следующей последовательности:

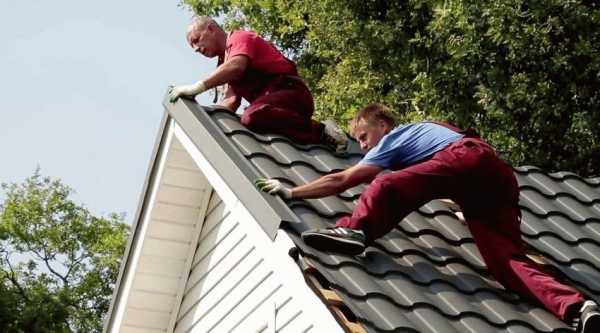

1. Все работы по креплению ветровой планки проводятся после укладки кровельного материала. При этом также должна быть проведена установка карнизов. Это необходимо для того, чтобы ветровая планка для металлочерепицы полностью перекрывала все образовавшиеся щели.
2. Монтаж торцевых досок начинается с крепления деревянного бруса. Он необходим для того, чтобы планки держались более надежно. Деревянный брус берется с сечением 40 на 40 миллиметров. Его прибивают к торцу обрешетки. При этом не стоит забывать, что все деревянные элементы необходимо предварительно обработать антисептиком и средством предохраняющим материал от возгорания. Сам брус крепится к обрешетке с помощью саморезов или гвоздей.
3. Далее делается «примерка» ветровой планки. При этом необходимо добиться полного перекрытия всех щелей. Сделать так, чтобы планка заходила на металлочерепицу и закрывала брус-основание. После этого делаются нужные отметки, и подгоняется сама торцевая доска до нужных размеров.
4. После «примерки» можно монтировать ветровые панели к брусу. Крепление производится с помощью саморезов. Ветровые планки для металлочерепицы монтируют сверху вниз, от конька к карнизу. При этом нельзя забывать про нахлест. Он, как уже говорилось выше, должен составлять минимум пятнадцать сантиметров.
5. Особое внимание стоит уделять и самому способу крепления ветровых планок для металлочерепицы. Необходимо добиться прочного соединения. Саморезы должны вкручиваться по бокам и сверху. Их количество будет зависеть от длины самой планки. При этом расстояние между саморезами не более 20-30 сантиметров.
6. После того, как все ветровые планки для металлочерепицы установлены на своих местах, необходимо загерметизировать все стыки. Для этого можно использовать кровельный герметик или уплотнитель на самоклеющейся основе. На нижний край ветровых планок устанавливают заглушки, которые также закрепляют при помощи саморезов.

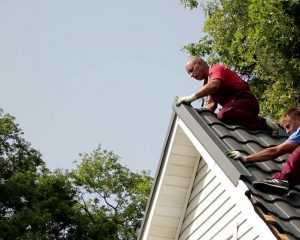

На этом монтаж торцовых досок закончен. Очень важно не спешить и соблюдать все требования технологии. Для большей надежности и увеличения срока службы саморезов их шляпки закрашивают при помощи ремкомплекта. В этом случае места крепления не будут подвергаться коррозии, а значит, и ветровые планки прослужат гораздо дольше.

Как видно монтаж не столь сложный. С креплением ветровых планок под металлочерепицу может справиться практически любой. Главное – это старание и аккуратность. И тогда ваша крыша будет надежно защищена и прослужит не один десяток лет.

Ветровая (торцевая) планка для металлочерепицы: монтаж, размеры, крепление

Ветровая планка для металлочерепицы: предназначение, материал изготовления, размеры. Пошаговый монтаж торцевой планки, крепление ее к доске.

Источник: kryshagid.ru



Планка торцевая для металлочерепицы: назначение и порядок установки

Кровля является одним из основных элементов любого здания. От нее зависит не только защита от осадков, но и внешний вид дома. Современные кровельные материалы позволяют создавать практичные и красивые крыши у домов, затрачивая минимум ресурсов. Одним из таких материалов является металлочерепица. Она достаточно удобна в монтаже, но требует использования дополнительных элементов, среди которых планка торцевая для металлочерепицы.

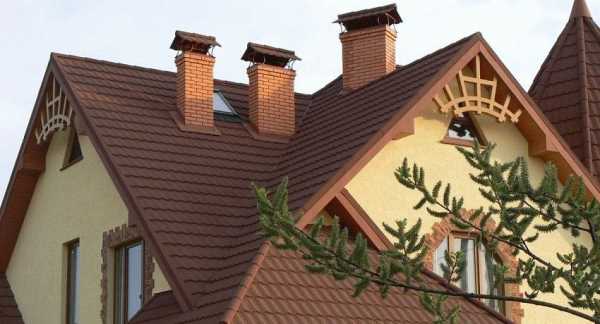

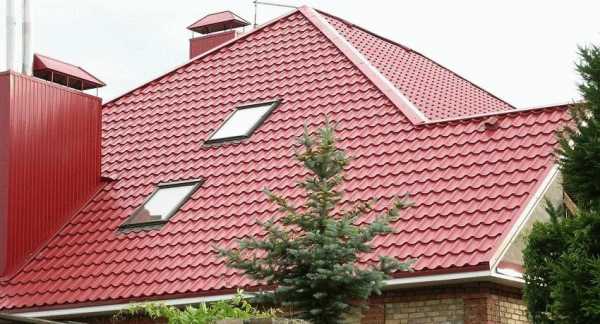

Кровля из металлочерепицы выглядит красиво и прослужит долго

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

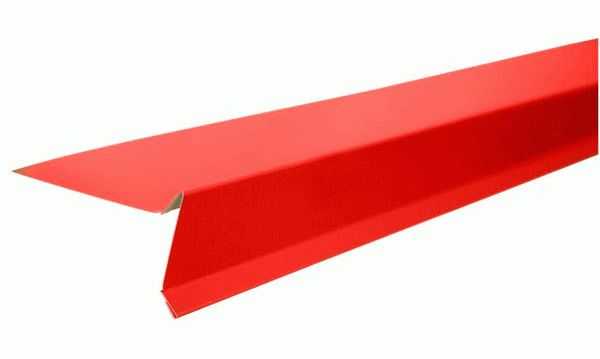

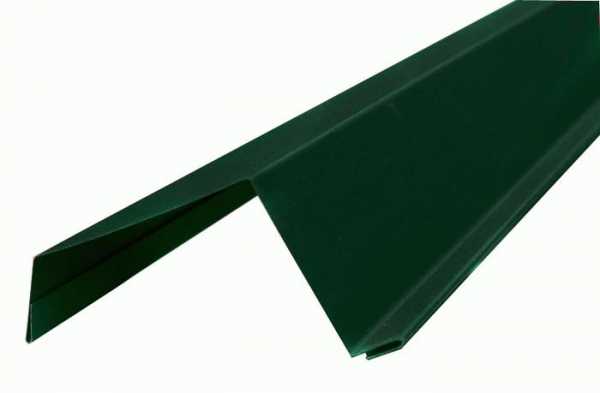

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм. Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

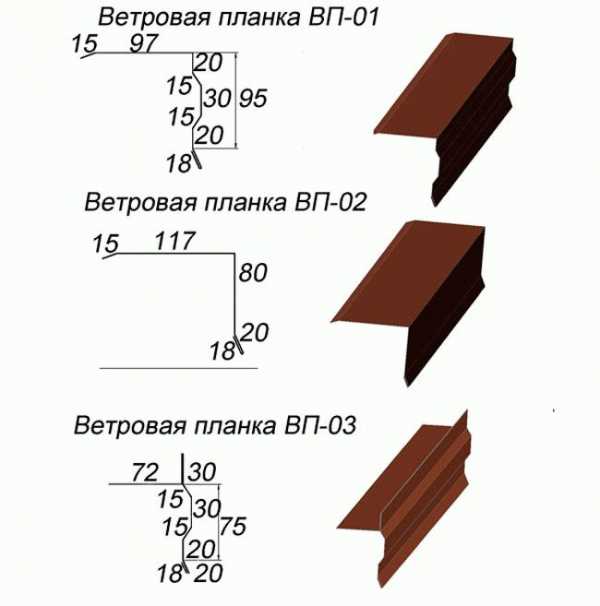

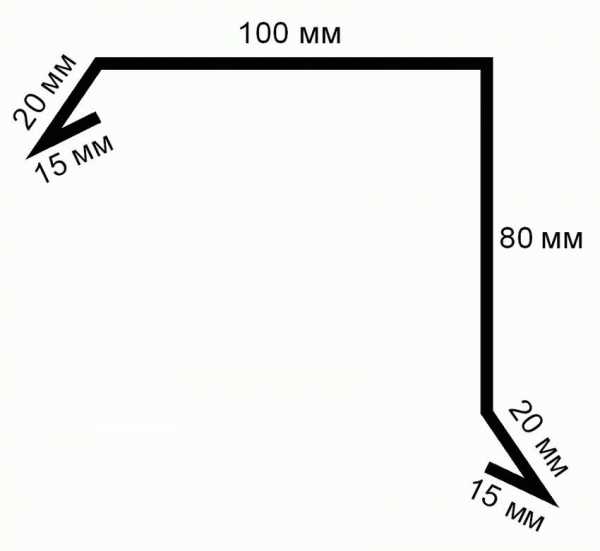

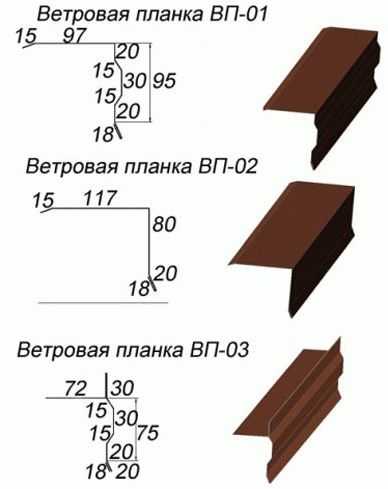

Типовые размеры планки торцевой

Технология устройства кровли из металлочерепицы. Описание технологии монтажа металлочерепицы на кровлю. Особенности монтажа металлочерепицы на сложную крышу

Установка торцевой планки для металлочерепицы

1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет! При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

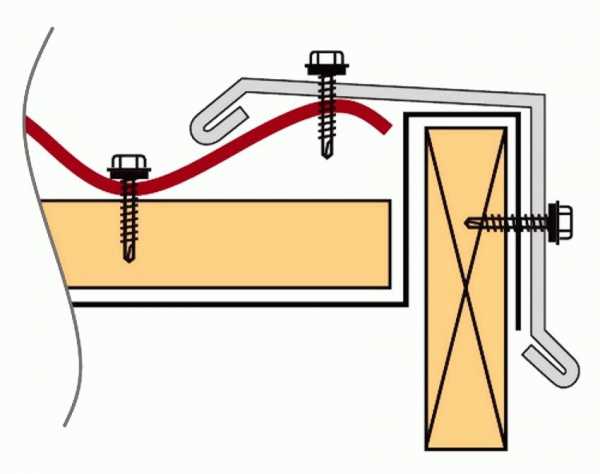

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности. Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

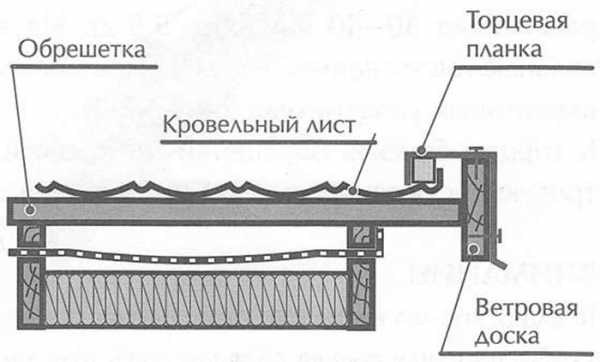

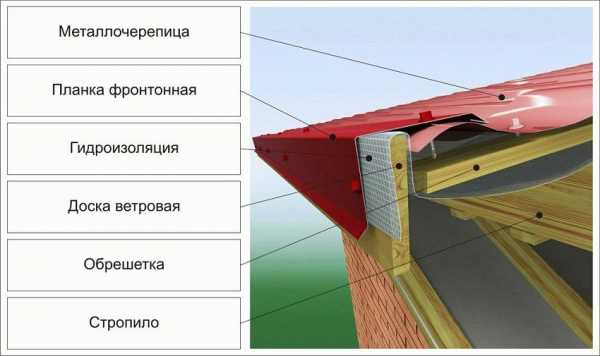

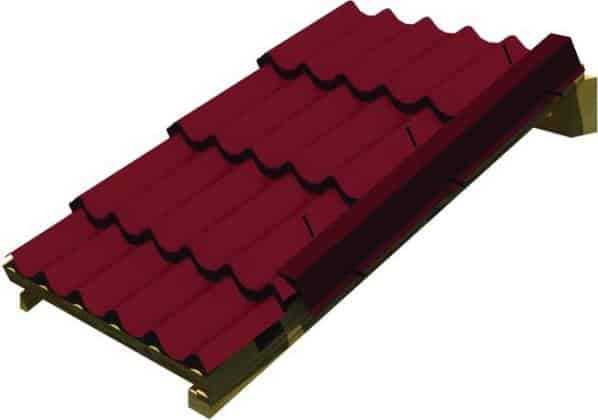

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов.

Полезный совет! Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Другие доборные элементы и их назначение

Среди других, необходимых для монтажа кровли, элементов можно выделить коньковую планку, которая закрывает конек поверх листов покрытия. Карнизная планка похожа на торцевую, но крепится на карнизы перед монтажом кровли. Особый интерес представляет планка примыкания для металлочерепицы, которую используют в местах стыков кровельных листов со стенами, трубами, ендовами или другими элементами крыши. Она устанавливается поверх металлочерепицы и не позволяет попасть воде внутрь через примыкания.

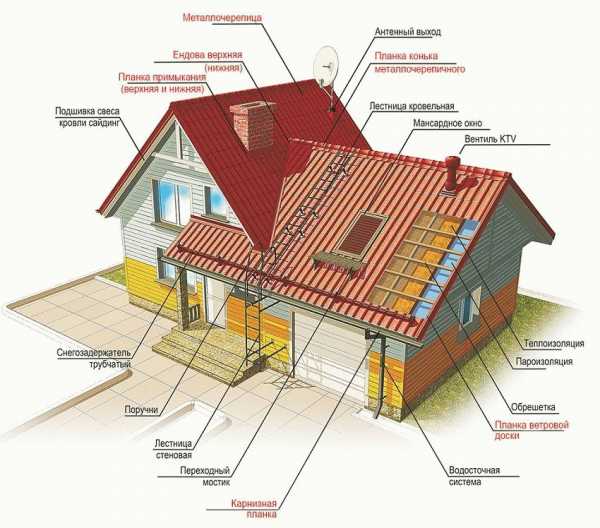

Доборные элементы для крыши

В заключение можно добавить, что потребность в доборных элементах необходимо рассчитывать при закупке материала, чтобы все их подобрать одинакового цвета с металлочерепицей.

Планка торцевая для металлочерепицы: назначение и порядок установки

Планка торцевая для металлочерепицы. Виды доборных элементов для монтажа кровли из металлочерепицы. Ветровая планка для металлочерепицы: назначение и монтаж

Источник: remoo.ru



luchiefasady.ru

Торцевые соединения. Столярные и плотничные работы

Торцевые соединения

Есть еще одно определение такого соединения – наращивание. Оно характеризуется тем, что все детали скрепляют между собой в торцевой части, при этом увеличивается длина целой детали. В зависимости от типа крепления такие торцевые соединения выдерживают большие нагрузки при сжатии, растяжении и изгибе. Обычная целая доска во многом уступает доске, полученной при наращивании.

Торцевое соединение деталей, сопротивляющееся сжатию, может иметь различную конструкцию. Основная особенность этого соединения состоит в том, что каждый брусок обладает и накладкой, и пазом, которые чаще всего делают равными и по толщине, и по длине.

Можно сделать наращивание с прямой накладкой (рис. 48, а, б), а можно сделать торцевое соединение с косой накладкой (рис. 48, в).

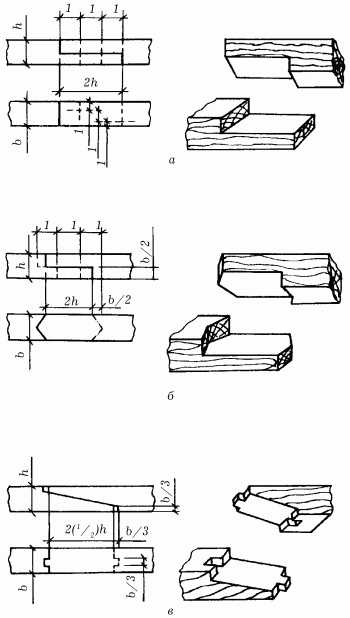

Рис. 48. Торцевые соединения, сопротивляющиеся сжатию: а – с прямой накладкой вполдерева; б – с прямой накладкой со стыком в тупой угол; в – с косой накладкой со стыком в шип.

Если нет уверенности в прочности будущего соединения, можно дополнительно усложнить его шипами или различными стыками, например стыком в тупой угол. Но это соединение потребует дополнительного клеевого крепления или крепления с помощью гвоздей и шурупов.

Торцевое соединение деталей, сопротивляющееся растяжению, в основе своей конструкции содержит накладку в замок. Сначала чертят накладку, затем на одной детали делают паз, а на другой – выступ. Именно этот замок и позволяет обеим половинам не разъединяться. Так же как и соединение, сопротивляющееся сжатию, этот тип соединения может иметь прямую накладку (рис. 49 а, в) и косую накладку (рис. 49, б).

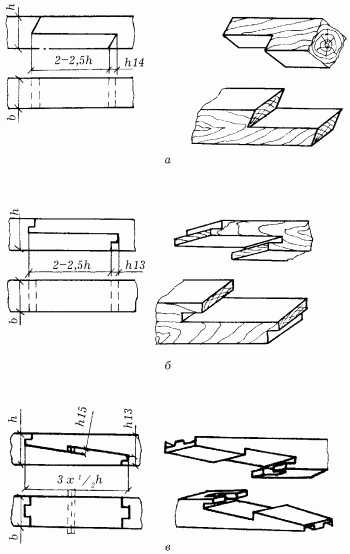

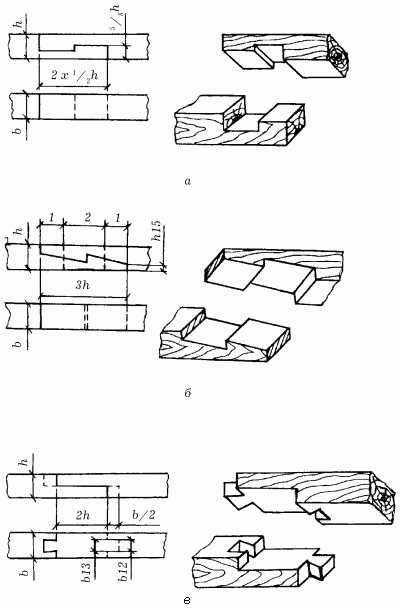

Рис. 49. Торцевые соединения, сопротивляющиеся растяжению: а – в прямой накладной замок; б – в косой накладной замок; в – с прямой накладкой со стыком в шип («ласточкин хвост»).

В качестве дополнительного крепления здесь можно использовать клей, гвозди или шурупы.

Торцевое соединение, сопротивляющиеся изгибу, в своей основе использует накладку либо с косым стыком (рис. 50, а), либо накладку со ступенчатым стыком (рис. 50, б).

Рис. 50. Торцевые соединения, сопротивляющееся изгибу: а – с прямой накладкой вполдерева с косым стыком; б – с прямой накладкой вполдерева со ступенчатым стыком; в – в косой накладной замок с клиньями и со стыком в шип.

Особенностью первого типа соединения, где используют косой стык, является то, что торцевые стороны обеих деталей срезают под острым углом. При выпиливании торцов необходимо с точностью до нанометра соблюдать угол среза (рис. 50 а, в).

Второй тип соединения характеризуется тем, что на торцевых сторонах деталей есть небольшие пазы и шипы (рис. 50 б, в).

Перечисленные типы соединений обязательно должны иметь прямую поверхность накладок. Накладки с косой поверхностью используют достаточно редко, хотя они не уступают по прочности прямым. Для дополнительного крепления здесь в одинаковой степени можно использовать клей, шурупы или гвозди.

Дополнительное крепление больших брусьев, использующихся при строительстве домов, может быть металлическим или деревянным. В качестве деревянных креплений используют шипы как выдолбленные, так и вставные.

Металлические крепления могут быть в виде хомутов или обмотки толстой проволокой. Нередко встречается крепление болтами.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Монтаж торцевых планок на кровлю из металлочерепицы

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Толщина металла, применяемого для изготовления торцевых планок, обычно до 0,55 мм.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

• Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
• Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
• Молоток
• Деревянная киянка
• Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

Схема крепления торцевой планки

При стыковке сопрягающихся по длине планок учитывайте необходимость выдерживать нахлест — он должен быть как минимум 50 мм. Для улучшения герметизации в месте сопряжения с листами металлочерепицы следует положить специальный уплотнитель.

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

После установки торцевой планки на крышу металлочерепицы осуществите монтаж других элементов. Обязателен к выполнению монтаж конька металлочерепицы. Т.к. он является значимым элементом крыши, который обеспечивает ее вентиляцию.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Видео о торцевой планке для кровли из металлочерепицы

В видео показан монтаж кровельных торцевых планок.

megabeaver.ru

Торцевое соединение — Виды соединений

Торцевое соединение

Есть еще одно определение такого соединения — наращивание. Оно характеризуется тем, что все детали скрепляются между собой в торцевой части, при этом увеличивается длина целой детали. В зависимости от типа крепления такие торцевые соединения могут выдержать большие нагрузки при сжатии, растяжении и изгибе. Обычная целая доска здесь во многом уступает доске, полученной при наращивании.

Торцевое соединение деталей, сопротивляющееся сжатию, может иметь различную конструкцию. Основная особенность этого соединения состоит в том, что каждый брусок обладает и накладкой, и пазом, которые чаще всего делаются оавными и по толщине, и по длине. Можно делать наращивание с прямой накладкой в полдерева (рис. 53) или торцевое соединение с косой накладкой (рис. 54).

Рис. 53. Наращивание, сопротивляющееся сжатию, с прямой накладкой в полдерева

Рис. 54. Наращивание, сопротивляющееся сжатию, с косой накладкой

Если нет уверенности в прочности будущего соединения, можно дополнительно усложнить его шипами или различным стыком. Естественно, это соединение требует дополнительного клеевого крепления или крепления с помощью гвоздей и шурупов. Торцевое соединение деталей, сопротивляющееся растяжению, в основе своей конструкции содержит накладку в замок. Прежде всего необходимо расчертить накладку. Затем на одной детали сделать паз, а на другой — выступ. Именно этот замок и позволит обеим половинам избежать разъединения.

Так же как и соединение, сопротивляющееся сжатию, этот тип соединения может иметь прямую (рис. 55) и косую накладку (рис. 56).

Рис. 55. Наращивание, сопротивляющееся растяжению, с прямой накладкой

Рис. 56. Наращивание, сопротивляющееся растяжению, с косой накладкой

В качестве дополнительного крепления здесь можно использовать клей, гвозди или шурупы.

Торцевое соединение, препятствующее изгиб, в своей основе использует накладку либо с косым стыком (рис. 57), либо накладку со ступенчатым стыком (рис. 58).

Рис. 57. Наращивание, сопротивляющееся изгибу с косым стыком

Рис. 58. Наращивание, сопротивляющееся изгибу, со ступенчатым стыком

Особенностью первого типа соединения, где используется косой стык, является то, что торцевые стороны обеих деталей срезаются под острым углом. При этом при выпиливании торцов нужно с точностью до нанометра соблюдать угол среза. Второй тип соединения характеризуется тем, что на торцевых сторонах деталей есть небольшие пазы и шипы.

Оба перечисленных типа соединений обязательно должны иметь прямую поверхность накладок. Накладки с косой поверхностью используются достаточно редко, хотя они не уступают по прочности прямым. Для дополнительного крепления здесь в одинаковой степени могут использоваться клей, шурупы или гвозди.

Дополнительное крепление больших брусьев, использующихся при строительстве домов, может быть металлическим или деревянным. В качестве деревянных креплений используются шипы, как выдолбленные, так и вставные.

Металлические крепления могут быть в виде хомутов или обмотки толстой проволокой. Нередко встречается крепление болтами.

Читать далее:
Cтолярные соединения, применяемые при ремонтных работах
Врубка в лапу
Угловая врубка
Т-образное соединение
Крестообразное соединение
Угловое соединение
Боковое соединение
Столярные и плотничные крепления и соединения
Виды соединений

stroy-server.ru

Как крепить ветровую планку на металлочерепицу — правильный монтаж

Монтаж любой кровли предполагает использование дополнительных элементов. Они обеспечивают максимальную защиту стыков скатов, карнизов, торцевых частей. Торцевые планки для металлочерепицы – один из основных элементов, которые используют для защиты черепичной кровли. Их часто называют ветровыми, фронтальными, завершающими. Впрочем, название материала и объясняет его назначение.

Монтаж торцевой планки металлочерепицы можно выполнить самостоятельно. Предварительно необходимо подготовить инструменты и изучить все особенности крепления. Эту работу можно выполнить в течение одного дня. Такие элементы дополнительно защитят ваш дом от попадания влаги в торцевые окончания, придадут кровле привлекательный, завершенный вид.

Какие планки бывают?

Торцевая планка для металлочерепицы изготавливается таким же способом, как и соответствующий кровельный материал. Основой для него является оцинкованная сталь, поверх которой наносят полимерное покрытие (пластизол или полиэстер). Оно не только придает материалу соответствующий цвет, но и защищает металл от негативного воздействия окружающей среды (влаги, УФ-лучей и т. д.) Толщина металла не превышает 0,55 мм.

Все планки для металлочерепицы разделяются на 4 вида:

• Коньковая;
• Карнизная;
• Ветровая;
• Планка примыкания.

Коньковая имеет несколько форм. Выбор этого элемента зависит от предпочтений заказчика. Но помните, каждый из них имеет свои особенности в монтаже. Основным назначением элемента является защита подкровельного пространства в местах стыков скатов от дождя и снега.

Карнизная планка представлена продолговатой формой. Ее изготавливают по такому же принципу, как и металлочерепицу. Основным назначением этого материала является защита от попадания влаги на лобовую карнизную доску, а соответственно и в подкровельное пространство.

Ветровая (торцевая) планка изготавливается по такому же принципу, как и карнизная. Ее устанавливают на торцах скатов. Основное назначение – нивелирование ветровой нагрузки на крышу (особенно бокового направления), защита от проникновения влаги на поверхность обрешетки. Элемент также выполняет роль барьера, который препятствует проникновению внутрь кровли мусора, насекомых и птиц.

Планка примыкания защищает от дождя, снега; придает крыше привлекательный вид.

Торцевая планка

Торцевую планку крепят в месте, где соединяются крыша дома и стропильные ноги. Она предназначена для регулировки уровня влажности в подкровельном пространстве. Этот микроклимат влияет не только на состояние воздушной среды под крышей, но и в доме.

Выбирая ветровую планку, следует побеспокоиться о том, чтобы она была изготовлена тем же производителем, что и металлочерепица. Материал также должен быть выполнен в той же цветовой гамме, что и кровельный.

Установка ветровой планки

Ветровая планка для металлочерепицы устанавливается практически на последнем этапе. Когда кровельный материал уже уложен, можно приступать к отделочным работам. Помните, что этот этап так же ответственен, как и предыдущий. Неправильное крепление торцевой планки нарушит теплообмен в крыше. Летом здесь будет очень быстро нагреваться воздух, а зимой температура будет резко падать.

Торцевая планка должна быть расположена выше обрешетки на высоту 1 волны металлочерепицы. При этом торцовый стык кровли должен быть обязательно полностью прикрыт.Некоторые специалисты рекомендуют немного отогнуть край металлочерепицы вверх для лучшей герметизации торца.

Монтаж ветровой планки происходит в такой последовательности:

• Крепить ветровую планку нужно начинать с угла кровли. Монтаж материала необходимо проводить от карниза к коньку крыши. По такой технологии укладывают и кровельный материал. Это способствует правильному отведению дождевой воды.

Торцевые планки крепятся к боковой стороне ветровой доски при помощи саморезов на расстоянии около 40 см друг от друга. Вначале саморезы необходимо вкрутить только в одной плоскости для обеспечения нормального натяжения металла. Если крепление будет происходить по-другому, то могут появиться вздутия, через которые будет прорываться ветер.

• Выполняется установка ветрового элемента к верхнему торцу бруса.
• Фронтонная планка для лучшей герметичности должна быть плотно соединена с гребнем черепицы.
• Устанавливать следующий торцовый элемент необходимо внахлест на закрепленную ранее планку. Он должен быть около 50 см. Его необходимо прикрепить по той же технологии, что и нижний.
• Таким образом устанавливаем все ветровые планки на металлочерепицу до конька.
• Помните, между металлочерепицей и ветряной планкой нужно уложить слой уплотнителя. Так торцы кровли будут более герметичны, а при сильных порывах ветра не будет слышно дребезжание металлических элементов.

Выполняя все рекомендации, можно смело установить фронтальные элементы, которые завершат монтаж вашей крыши. Помните, что качественное выполнение всех этапов гарантирует длительную эксплуатацию вашей крыши в дальнейшем.

stroicod.ru

Крепление торцевое на валах — Энциклопедия по машиностроению XXL

КРЕПЛЕНИЕ ТОРЦЕВОЕ НА ВАЛАХ [194]  [c.98]

Крепление торцевое на валах Нормаль К 40 ВНИИПТМАШ 98  [c.306]

Пример конструктивного выполнения торцевого кулачка и один из возможных способов крепления его на валу представлены ия фиг. 464.  [c.515]

Эксплуатация редукторов с двухрядными коническими подшипниками на валах при длительном режиме работы й наличии резко ударных нагрузок показывает, что торцевое крепление шайбой недостаточно надежно. —  [c.63]

Для крепления гайки используют резьбу на валу или торцевой винт.  [c.330]

Зубчатая муфта типа М3 номер 8 с одинаковыми диаметрами цилиндрических отверстий во втулках =140. члг и без торцевого крепления на валах  [c.182]

Осевая фиксация колес, посаженных на вал с посадками Н7/ к6, Н7/т6 и Я7/п6 и Я7/р6, требуется обязательно. Если колеса установлены в средней части вала, то фиксировать их можно распорными втулками, пружинными кольцами и установочными винтами. Следует учитывать, что последние два способа осевой фиксации пригодны только при небольших осевых нагрузках или при их отсутствии. Осевая фиксация зубчатых колес, установленных на конце вала, может осуществляться посадкой с натягом, а также креплением с помощью торцевой шайбы няи гайки (см. гл. 16).  [c.167]

На фиг. 43 показаны установка и крепление заготовки крупногабаритной вал-шестерни с фланцем на конце вала. Фланец заготовки через имеющиеся в нем отверстия прижимается двенадцатью шпильками с шайбами и гайками к торцевой плоскости корпуса 6. Торцевая плоскость корпуса приспособления должна быть подрезана на зубофрезерном станке.  [c.42]

Однако в мощных двигателях крепление противовесов выполняется обычно так же, как в однорядных звездообразных. На валу двигателя Твин-Райт (фиг. 25) для монтажа среднего подшипника передний противовес— съемный и крепится на носке вала рядом с упорно-опорным подшипником посредством шпонки и стяжного болта. Задний противовес выполнен заодно со щекой. Такая установка противовесов связана с дальнейшим уменьшением их веса. Весовая, подгонка противовеса достигается либо спиливанием цилиндрической части поверхности сегмента и торцевых поверхностей, либо подбором пробок, ввертываемых в щеки со стороны противовесов.  [c.168]

Шестерни и зубчатые колеса сажаем на валы легкопрессовой посадкой по системе отверстия 2-го класса точности. Шестерню открытой зубчатой пары для удобства смены подшипника устанавливаем на валу со скользящей посадкой по системе отверстия 3-го класса точности с дополнительным креплением круглой торцевой шайбой.  [c.396]

Конструктивные особенности роторов паровых турбин Калужского турбинного завода не позволяли также применять оправки с торцевым креплением диска, обеспечивающие точное центрирование детали при уравновешивании. Это объяснялось тем, что каждый вал турбины Калужского завода имеет постоянный посадочный диаметр для всех дисков (фиг. 1) ширина дисков — до 25 мм диаметры — значительные ступица диска лишь на несколько миллиметров шире самого диска. Поэтому пришлось применить оправки, на которые диски напрессовываются с натягом (0,0—0,05 мм).  [c.233]

На фиг. 116 показан специальный рейсмас для нанесения круговых рисок на торцевых поверхностях деталей типа валов. Особенно удобно применять такой рейсмас при разметке круговых рисок на торцевых поверхностях, расположенных на значительном расстоянии от конца вала. Рейсмас состоит из основания 3, представляющего собой угольник, стойки 2 и муфты 1 для крепления ИГЛЫ 4.  [c.127]

Какие основные дефекты наблюдаются в блоке цилиндров Как устраняют коробление привалочных поверхностей 2. При каких дефектах блок цилиндров выбраковывают Как устраняют трещины и восстанавливают изношенные резьбовые отверстия 3. Какими способами восстанавливают отверстия под коренные подшипники коленчатого вала 4. Как и на каких станках растачивают отверстия под коренные подшипники и под опоры распределительного вала 5. Какие параметры пространственной геометрии проверяют в блоке цилиндров и при помощи каких приспособлений 6. Приведите примеры основных дефектов цилиндров и гильз цилиндров, а также способов и восстановления под ремонтный размер. 7. Изложите основные дефекты шатунов, способы их обнаружения и устранения. 8. Какие дефекты встречаются в поршнях и поршневых пальцах и как их устраняют 9. Перечислите основные дефекты коленчатого вала. При каких дефектах коленчатые валы выбраковывают 10. Как восстанавливают посадочные места под шестерню, шкив и подшипник И. Как восстанавливают шатунные и коренные шейки коленчатого вала Что принимают за установочные базы при шлифовании шеек вала 12. Как контролируют биение коренных шеек коленчатых валов, посадочного места под шестерню и торцевое биение фланца крепления маховика 13. Изложите основные дефекты коренных и шатунных вкладышей и способы их растачивания. 14. Каковы основные дефекты маховика, способы их выявления и устранения  [c.188]

Биение торцевой поверхности маховика после крепления к валу не должно превышать от 0,1 мм на радиусе 150 мм.  [c.85]

При этом отверстия в ступицах полумуфт могут быть как цилиндрическими, так и коническими в зависимости от формы выходного конца вала. При расточке на конус, кроме шпоночного соединения, необходимо применять торцевое крепление полумуфт хвостовой гайкой, навинчиваемой на конец вала.  [c.298]

Подобная конструкция втулки и способ ее крепления на носке вала осуществлены также и на двигателе МВ-6 (фиг. ПО). Затяжная гайка в этом случае завертывается торцевым ключом, а контровка ее осуществляется муфтой с отверстиями для облегчения. Гайки стяжных болтов выполнены с цилиндрическим выступом, обеспечивающим центровку болтов во фланце. К переднему фланцу втулки крепится обтекатель.  [c.526]

Кулачки могут быть постоянными или сменными. Сменным момгет быть либо весь кулачок (фиг. 101, а], либо кривая (планка), прикреплённая к поверхности барабана или диска (фиг. 101. б). Крепление кулачков на валу осуш,ествляется силами трения (затяжкой), при помощи муфт с мелким торцевым зубом, штифтами или шпонками. Для снятия и надевания кулачка на вал либо делают прорезь на кулачке, либо разрезной вал, (если кулачок помещается не на конце вала). Более удобна смена всего комплекта кулачков, сидящих на оправке. В этом случае значительно экономится время на повторную наладку автомата.  [c.108]

Крепление торцевыми шайбами (рис, 3.12, м, н) является простым и надежным способом фиксирован я деталей на цилиндрических и конических концах валов. Для сбрроваиня натяга шайба  [c.64]

Указанное сопротивление представляет собой крепление шкива I на валу 2 с помощью специальной гайки 3 с выступающим торцевым конусом, который входит в специальную фаску 4 (3X45°) в переднем торце ступицы щкива (см. рисунок). При достаточной затяжке такой гайки ее конусная поверхность, упираясь в фаску на ступице, создает жесткую опорную поверхность для 4нкива, препятствуя его перемещению относительно вала. Кроме то о, в силу,своих конструктивных особенностей, такое соединение является более надеж, ным, чем крепление плоской гайкой. Остальные детали крепления (шайба 5 и контргайка 6) остаются без изменения.  [c.44]

Тоже, но одна из втулок имеет коиическое отверстие 150 л Л5, а другая — цилиндрическое отверстие /-130 ми и торцевое крепление на валу  [c.182]

Роторы с насадными дисками состоят из вала и насаженных на него дисков с рабочими лопатками. Обычно диски имеют обод, полотно и ступицу. На ободе выполняются пазы для крепления лопаток. Так как центробежные силы, действующие на вращающиеся диски, увеличиваются от их периферии к центру, толщина дисков должна быть тем больше, чем ближе к оси вращения турбины. В месте посадки на вал на дисках выполняют ступицу. Крутящий момент передается от дисков валу трением, создаваемым контактным давлением, возникающим вследствие того, что диски насаживают на вал с натягом. Для гарантированной передачи крутящего момента между каждым диском и валом устанавливают шпонку. Иногда между дисками ЦНД устанавливают торцевые шпонки, которые связывают их со втулкой насаженной на вал и связан1юй с ним осевой шпонкой.  [c.118]

Конструкция вертикального редуктора на опорном фланце показана на листе 99. Отличительной особенностью вертикального исполнения редуктора является способ смазывания. Масло из картера редуктора по заборной трубе засасывается шестеренным насосом, установленным на внутренней стороне верхней крышки. Далее подводится к подшипнику верхней опоры водила и к зубчатой муфте. Масло, растекаясь, смазывает зубчатые передачи и подшипники. Шестеренный насоС приводится от зубчатого колеса, насаженного на водило, через сопрягаемую с ним шестерню, закрепленную на валике одной из шестерен насоса. Констг рукция шестеренного насоса обеспечивает подачу масла при реверсивной работе редуктора. Контроль уровня масла в картере редуктора осущестляется через стеклянный маслоуказатель, встроенный в нижней части корпуса. Верхний подшипник быстроходного вала смазывается пластической смазкой через тавотни-цу в торцевой крышке. Тихоходный конец вала имеет два исполнения В — без канавки ВК — с канавкой. Канавка предусмотрена для осевого крепления втулки муфты.  [c.258]

Машины на лапах с двумя или одним подшипникоаым щитом с пристроенным редуктором на опорно-осевой подвеске с качающейся опорой Машины на лапах с двумя подшипниковыми щитами и фланцем на подшипниковом щите. Центрирующая заточка фланца со стороны вала Машины без лап с фланцем на подшипниковом щите на рамной подставке Машины без лап с фланцем на станине с торцевым креплением станины Машины встраиваемые (пристраиваемые)  [c.202]

Мешалки. Мешалки для циркуляции рассола применяются типа гребневого винта с горизонтальной осью или с вертикальной осью. Первые размещаются у торцевой стенки бака с креплением в поперечной перегородке. Вал мешалки проходит через соответствующий сальник и имеет на конце шкив для ремённой передачи. Мешалка с вертикальной осью имеет непосредственное соединение с электромотором, устанавливаемым на крышке льдогенератора. Преимущества вертикальных мешалок по сравнению с гооизонтальными а) меньшая потребная площадь, б) отсутствие сальника и в) меньший расход энергии.  [c.533]

Сетчатая лента имеет ширину 800 мм и меньшую длину, чем лента машины ЩОМ-Д. При рабочем положении ленты по концам ее горизонтального участка, находящегося в подрезном ноже, располагаются отклоняющие звездочки, заключенные в. металлические кожухи 4 (рис. 153). В середине торцевых щитов кожухов находяФся опорные подшипники 3 вала отклоняющих звездочек. В нижних внутренних углах торцевых щитов кожухов имеются кронштейны цапф 1 для поворота барабанов. При помощи цапф левый и правый барабаны закреплены на раме машины. На заднем торцевом щите каждого кО жуха, рядом с цапфой крепления кожуха, имеется вторая цапфа 2, на которой закреплена головка штока гидравлического цилиндра 5, шарнирно присоединенного к кронштейну 6 рамы машины.  [c.188]

---

mash-xxl.info

Торцевая планка для профнастила: монтаж, крепление — ProProfnastil

Вы находитесь:  Главная > Крыша >

Для установки кровли требуются специальные комплектующие. Предлагаем рассмотреть, для чего нужна торцевая планка для профнастила, правила её монтажа на крышу и забор, а также размеры этого дополнительного элемента.

Что такое торцевая планка

Торцевая планка – это специальная комплектующая крыши, которая необходима при наращивании площади этой поверхности для защиты от попадания влаги и расшатывания крепежных элементов. Она представляет собой согнутый лист профильного настила или другого специально обработанного металлического изделия плоской формы. Во многих конструкциях предусматривается также использование заглушки для данной планки.

Конструкция торцевой планки

Установка металлических профильных листов на кровлю осуществляется по торцевой поверхности, чтобы соединение получилось герметичным и достаточно жестким. Когда листы профнастила доходят до бокового края стены, они при необходимости обрезаются и для образования плотного крепления, защищаются при помощи торцевой планки.

Фото: чертеж торцевой планки

Зачем нужна планка торцевого крепления для профнастила:

1. Для гарантии герметичности кроли;
2. С целью защиты покрытия от атмосферных осадков;
3. Для придания экстерьеру крыши красоты и стиля;
4. Для расширения площади кровельного пространства.

Помимо этого, торцевая планка также часто устанавливается на забор из профнастила. Здесь она также помогает продлить ограждение.

Фото: торцевая планка на крыше

Монтаж

Крепление торцевой планки профнастила легко осуществляется своими руками, Вам нужно лишь соблюдать небольшие инструкции профессиональных строителей. Установка этой планки необходима сразу же после первой волны профильных металлических листов. Её нахлест должен быть как минимум 50 мм для кровельных покрытий в среднем климатическом поясе. Если у Вас высокий уровень среднегодовых осадков, то этот показатель может быть увеличен.

Виды торцевых планок

При этом важно знать, что монтаж торцевой планки профнастила производится с довольно большим шагом – минимальный порог креплений составляет 300 мм. В противном случае она не будет выполнять функцию жестких ребер крыши.

Инструкция по установке

1. Нужно подобрать нужный размер комплектующих. Профессиональные строители крайне не рекомендуют использовать на одной плоскости крыши несколько планок, соединенных между собой – такой метод крепления снижает их стойкость к физическим нагрузкам;
2. К боковой (торцевой) части кровли, планка монтируется при помощи строительных саморезов или шурупов. Хотя довольно часто для её установки используют простые заклепки;
3. Присоединение и выравнивание планки производится по торцу крыши, при этом нужно четко установить её таким образом, чтобы кровля по отношению к планке находилась под прямым углом, т.е., перпендикулярно;
4. После этого нужно установить заглушку для торцевой планки, которую нужно купить вместе с этим доборным элементом. Заглушка монтируется при помощи четырех саморезов по её плоскости;
5. После все места соединений обрабатываются специальными составами и красками, для предотвращения появления коррозионных процессов. Желательно образовавшиеся на месте соединения, швы, обработать при помощи герметичных мастик и покрыть краской для наружных работ.

Фото: торцевая планка для профнастила

Очень часто торцевые планочные крепления отдельно утепляются, но это нужно только в очень холодных районах страны. Установка гидро- и пароизоляции производится также, как и всей крыше.

Перед тем, как купить торцевую планку для профнастила, важно знать не только её цену, но и выбрать материал. Самыми популярными являются легированная сталь холодного проката, алюминий, медь. Стальные планки доступные и простые в установке, но при этом не всегда походят по ценовой политике.

Видео: Монтаж торцевой планки

Алюминиевые аналоги более доступные, чем стальные, внешне их достаточно трудно различить, но при этом монтаж алюминиевых торцевых планок довольно сложен из-за того, что материал быстро гнется и плохо переносит физическое воздействие.

Медь – это самый дорогой материал для изготовления планок, но наиболее красивый. Кроме красоты Вы также получаете практически 100 % противостояние коррозии и физическим повреждениям. К недостаткам материала помимо цен также относится тяжесть – не каждая кровля выдержит такой торец.

Торцевая планка из профнастила

Купить торцевую планку для крыши из профнастила можно в любом магазине строительных материалов. Помимо этого множество доступных вариантов предоставляется на стихийных и строительных рынках. Обязательно у продавца узнавайте гарантийные обязанности и правила установки планки – для каждого материала они могут быть разные.

Обязательно сверяйте размер и толщины доборного элемента, указанные в сертификате и имеющиеся на товаре. Пиите в комментарии свои секреты установки торцевой планки, а марки, которыми Вы пользуетесь.

9 Декабрь 2014       Автор: Владимир Бакаев

Похожие материалы:

www.proprofnastil.ru
