Крепление трубы к стене – Крепление стальных труб к стене

Крепление стальной трубы к стене, монтаж трубопровода из стальных труб

При устройстве любого трубопровода важно правильно его закрепить. От качества этой операции прямо зависит надежность любой будущей системы. При креплении стальных труб к стене нужно следовать правилам выполнения этой работы, выбирать качественные крепления, предварительно все рассчитать схему конструкции. Это позволит создать надежную систему коммуникаций, которая прослужит долго.

Виды крепежей

Стальные трубы крепят к стене, с помощью нескольких видов креплений:

  • Специальных скоб.
  • Кронштейнов.
  • Хомутов необходимой конфигурации.

Все элементы подбирают обязательно с учетом наружного диаметра устанавливаемой системы, требованиям к внешнему виду магистрали, и возможно, частоты монтажа и демонтажа соединений, стыковки фланцев и всей конструкции.

Без надежных креплений нельзя проложить трубопровод. Сначала нужно выбрать подходящий для ваших условий элемент, и правильно выполнить сборку системы.

Металлические хомуты

Конструкция одинакова у крупных и самых маленьких хомутов, в комплекте есть:

ПолукольцаПозволяют надежно зажать трубу. Два полукольца соединяются вместе болтами, они позволяют регулировать усилие сжатия.
Резиновые прокладкиОдевают на полукольца, служат, чтобы хомут плотно обжал трубу, снижают вибрацию, возникающую при перекачке жидкости.
Шпилька крепленияПриварена к полукольцу, на ней резьбы диаметром 8-10 мм, служит для монтажа трубопроводов. Длина может быть разной 80-180 мм. Приобретая хомуты нужно рассчитать требуемую длину этого элемента с учетом конструкции трубопровода.

Плюс этих изделий в длительном сроке службы и надежности, минус – неудобно скрыть с глаз внутри помещений.

Металлический хомут

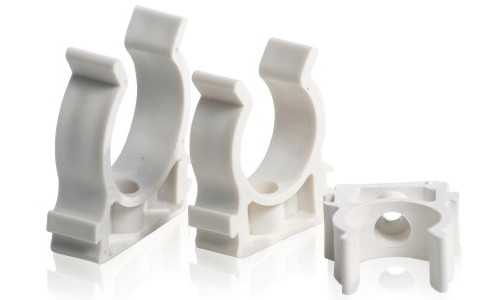

Клипсы

Такие элементы знают множество людей, с их помощью монтируют в основном тонкие трубопроводы, отличаются тем что:

  • При производстве используют полистирол – надежный и прочный материал, служащий долго, успешно противостоит внешним воздействиям.
  • Изделия могут быть одинарными и двойными, конструкция ускоряет прокладку системы.
  • Можно собрать требуемую конструкцию из нескольких элементов для прокладки разных веток (к примеру, трубопроводов с холодной и горячей водой) благодаря пазам на изделиях.
  • Специальные клипсы способны удерживать трубы диаметром 15-50 мм.
  • Устанавливают с помощью саморезов или дюбелей, что упрощает монтаж.

Зажимы для труб

Похожи на клипсы, у этих изделий есть свои особенности:

  • Основное отличие – закрытый крепежный элемент, с его помощью вы фиксируете трубу, а не просто ее защелкиваете. Это увеличивает надежность, что важно на системах, расположенных вертикально.
  • Производят 2 вида изделий, в первой саморез удерживает зажим удерживающий трубопровод и фиксирует крепление в стене. Во втором варианте защелкивающаяся часть отделена от самореза и, для демонтажа установленных стальных труб не требуется выкручивать винты.
  • Существуют изделия, в которых дюбеля покупаются отдельно, они привлекают своей дешевизной.

Они дают возможность надежно фиксировать проложенный трубопровод.

Скобы

Изготавливают из оцинкованной стали, благодаря этому получаются долговечные изделия. Их применяют в тех местах, где важен срок службы и надежность. Обратите внимание на толщину скобы, толстый металл способен выдержать большие нагрузки:

  • Классическая конструкция – выгнутая скоба с двумя лапками, с двух ее сторон сделаны проушины для установки на место. Самое важное – выбрать подходящий диаметр изделий.
Стальная скоба
  • Второй вариант – скоба в виде Р-образного изделия, в нем 2 планки соединяются вместе и имеют одно отверстие для установки изделий. Они хорошо подходят для монтируемых водопроводов, гофр и так далее. Могут зажимать трубы диаметром 10-120 мм.
  • Скобы с одной лапкой используются при незначительных нагрузках.

Изделия могут использоваться вместе с резиновой прокладкой для надежной фиксации и снижения возможных вибраций.

Выбор крепления трубопроводов

Проще и дешевле всего закрепить трубы неразборными скобами. Хомуты с установленной в них резиновой прокладкой будут стоить немного дороже, но их удобно ставить и в будущем можно демонтировать требуемую часть трубопровода, к примеру, для замены стальных труб, а после этого заново собрать систему. Кронштейны используют нечасто, в основном при устройстве сложных трубопроводов.

Укладывая стальные конструкции, не забывайте, что когда они наполнены водой, то весят много. Поэтому нужно выбирать приспособления, которые смогут выдержать общую массу магистрали. Важно правильно подобрать элемент, жестко соединяющий его со стеной, это может быть анкер или дюбель. Нужно учитывать общий вес системы и жидкости, перемещающейся по ней, и после этого разделить эту массу на число точек крепления. В результате вы получите вес, воздействующий на один анкер (дюбель).

Хомуты разного размера

Нужно принимать в расчет несущие качества материала стен. При монтаже трубопровода из стальных труб на стены из бетона, с надежностью проблем не возникнет. При креплении конструкции на стены сложенные из древесины, газоблока и подобных материалов, с низким усилием на срез или отрыв, придется покупать более мощные крепления. На таком материале желательно делать больше точек крепления системы для надежного крепления.

Советы по монтажу стальных труб

Установку трубопровода проводят, выполняя несколько обязательных правил:

  • Вертикальную установку прокладываемой линии выполняют, используя больше крепежных элементов, по сравнению с установкой в горизонтальном положении.
Монтаж трубопровода
  • При монтаже стальных труб небольшой толщины нужно делать больше точек фиксации, чем при установке больших изделий.
  • На изгибе в нижней части закрепленной вертикально трубы, на участке где она переходит в горизонтальную, нужно закрепить дополнительный хомут. Недопустимо чтобы деформирующая нагрузка от вертикальной ветки системы, напрямую передавалась «лежаку».
  • При установке стояка не превышающей 3м, крепления можно не ставить. Если система получиться длиннее 3 м, то по центру этажа нужно установить крепление.
  • Трубы, идущие к отопительным приборам, нужно проводить, устанавливая крепежные элементы через 1,5м.

Выбрать подходящий шаг между отдельными креплениями на горизонтальных участках позволит простая таблица:

Сечение мм

Максимальное расстояние между опорами стальных трубопроводов в метрах
Неизолированные

Изолированные

152.51.5
2032
253.52
3242.5
404.53
5053
70.864
10064.5
12575
15086

Эти данные позволят определить необходимое расстояние между отдельными крепежными элементами для труб разного диаметра.

Любые системы должны монтироваться с учетом температурного режима. При нагреве воздуха или при высокой температуре теплоносителя, металл неминуемо расширяется, от этого полностью не удастся избавиться, уложив армированные трубы. Сборка отопительной системы лучше выполнять с помощью скользящего соединения или пластиковых кронштейнов.

Требуемое пространство между точками опо­ры по данным СНИП

Подходящее расстояние между точками опоры трубопровода является важной характеристикой для эксплуатации системы. Точки, где установлены крепления, дают возможность равномерно распределить имеющуюся нагрузку, максимально снизить возможное напряжение. При прокладке тепломагистралей, удачно распределить температурную нагрузку.

Характеристики, приведенные в таблицах СНиП, содержат требования по допустимому свободному пространству между неподвижными опорами, с учетом предназначения системы. Эти данные обязательно есть в таблицах, которые существенно упрощают расчет системы. Не забывайте, что в таблице находятся не рекомендуемые данные, а конкретное расстояние соответствующие СНиП, на каком расстоянии, каких креплений и сколько должно быть установлено.

Данные СНИП

Выбор подходящих держателей прямо зависит от особенностей монтируемой системы и уровня будущей нагрузки на используемые элементы. Свободное расположение трубопровода требуется там, где возможен эффект расширения под воздействием высокой температуры. Подходящие крепления позволяют расширяющимся элементам свободно перемещаться при нагреве, но хорошо удерживать систему на поверхности стены.

znatoktepla.ru

достоинства, крепежные материалы, инструкция по монтажу, советы

От того, какие трубы используются для монтажа водопровода, во многом зависит срок его службы и качество воды. Крепление полипропиленовых труб к стене – совсем несложный процесс (при соблюдении технологии). Полипропиленовые трубы более всего подходят для устройства водопровода, благодаря своим несомненным достоинствам:

  • во-первых, используемый для производства труб полипропилен отличается стойкостью к химическим веществам;
  • во-вторых, полипропилен абсолютно равнодушен к коррозии;
  • в-третьих, легкое монтирование. Кроме того, трубы из полипропилена можно безбоязненно прятать в стенку;
  • в-четвертых, полипропиленовые трубки могут прослужить очень долго (в системе холодного водоснабжения до 50 лет, а горячего – до 25 лет).

При устройстве канализации наиболее часто используют пластиковые стояки диаметром 50 мм и 110 мм. Монтаж производится достаточно легко, благодаря конструктивным особенностям трубки и их небольшому весу. Так как внутренняя поверхность гладкая, значительно снижается вероятность возникновения засоров.

Чем крепят трубы?

Для того, чтобы прикрепить трубопровод к перегородке, применяют различные крепежные материалы. Если поперечник водовода невелик, то для крепления к стенке применяют пластмассовые клипсы. Один из основных критериев при выборе зажима – это ее поперечник. Он должен быть равным наружному поперечнику. При установке одной трубки используют одинарные клипсы, а когда монтируется двухтрубная система, то двойные.

Хомуты для крепления труб

Помимо зажимов, для крепления полипропиленовых трубок к стене применяются хомуты. Как правило, с помощью хомутов монтируют достаточно тяжелые водоводы, имеющие, к тому же, большой поперечник. Сам хомут – это конструкция, состоящая из двух частей, соединенных при помощи винтов. Для уменьшения возникающей в трубках вибрации внутренняя часть хомута снабжена резиновой прокладкой. Бывают хомуты металлические и пластиковые. При монтаже стояков лучше использовать хомуты, сделанные из того же материала, что и водоводы.

Варианты использования крепежных материалов

Применение в монтажных работах клипс или хомутов зависит от того, какой именно элемент необходимо закрепить. Крепление хомутами целесообразно использовать при монтировании тяжелых стояков или имеющих большой поперечник — как, например, канализационные стояки. Хомутами можно жестко закрепить трубку, да и всю систему тоже. Это исключит вероятность смещения коммуникаций. Крепление может быть и плавающим. В этом случае между хомутом и водоводом оставляют зазор. Подобным образом крепят водоводы отопления и горячего водоснабжения, чтобы компенсировать температурные перепады.

При помощи зажимов можно смонтировать пластмассовые водопроводные системы небольшого диаметра. Очень важный момент – соблюдение расчетного расстояния между клипсами. Это необходимо для того, чтобы не допустить прогиба стояка. Расстояние определяют с учетом таких параметров, как поперечник монтируемой трубки и температура воды. Чем выше температура воды, тем меньше расстояние между зажимами. В качестве примера можно рассмотреть, как меняется расстояние между клипсами при монтаже водопроводной трубки поперечником 20 мм, в зависимости от температуры воды.

Клипсы для монтажа водопроводных трубок

При температуре:

  • +20 градусов расстояние составит 80 см.,
  • +30 градусов – 75 см.,
  • +40 градусов – 70 см.,
  • +50 градусов – 70 см.,
  • +60 градусов – 65 см.,
  • +70 градусов – 60 см.

Особенности прокладки водопроводной трубы в стене

Порой возникают ситуации, когда водопроводные стояки необходимо заделать в перегородку. Например, для того, чтобы максимально использовать полезную площадь небольшой ванной комнаты или из эстетических соображений. Пластиковые изжелия вполне пригодны для этих целей, благодаря повышенной стойкости к коррозии и химическим веществам. Их укладывают в штробу. Вообще, прокладка трубы в штробе имеет свои особенности:

  • во-первых, уложенная в штробу полипропиленовая трубка должна иметь как можно меньше соединений, чтобы свести к минимуму возможность порывов;
  • во-вторых, между водоводом и штробой необходимо оставлять зазор. Это особенно важно при монтировании горячего водоснабжения, так как нужно учитывать температурное расширение;
  • в-третьих, зазор можно использовать для устройства теплоизоляции. Теплоизоляция делается в основном из минваты или стекловаты. Применение теплоизоляционных материалов поможет избежать запотевания трубки.

Соответствующие рекомендации по прокладке пластикового водопровода в стенке можно отыскать в интернете, специальной литературе.

Как спрятать трубу в стену

Методика работы по укладке в стенку водопровода из полипропиленовых стояков не отличается повышенной сложностью. Однако и здесь имеются моменты, на которые следует обратить внимание:

  • во-первых – качество конструкции, которую необходимо заделать в перегородку. От того, насколько качественно спаяны соединения, зависит долговечность системы. Если имеются отклонения от нормы, то велика вероятность порыва трубки при первом же испытании;
  • во-вторых, необходимы навыки работы с электроинструментом, так как для работ по монтажу водопровода в стенке нужно будет использовать и перфоратор, и «болгарку», и специальный паяльник;
  • в-третьих, технические характеристики используемых материалов должны полностью соответствовать предъявляемым к ним требованиям. То есть, если она предназначена для холодной воды, то она не должна использоваться для устройства горячего водопровода.

Материалы и инструменты, которые понадобятся для укладки стояка в штробу:

  1. пластиковая водопроводная труба определенного диаметра;
  2. пластиковые фитинги, в том числе и с переходниками с пластика на сталь;
  3. специальный паяльник для сварки полипропилена с комплектом насадок;

    Перфоратор для работы со стеной

  4. перфоратор;
  5. «болгарка»;
  6. измерительный инструмент;
  7. шпатель, штукатурный раствор.

Перед тем, как приступить к штробированию перегородки, необходимо определить размеры конструкции, поперечник используемых в ней трубок, количество стыков и, естественно, изготовить систему.

Если диаметр труб меньше 40 мм, то соединить их между собой можно при помощи специального паяльника. Для соединения используются пластиковые тройники, уголки, муфты. Когда возникает необходимость присоединить к полипропиленовой трубе сантехническое оборудование, используются пластиковые фитинги со вставками из латуни с резьбой. Они также применяются и при соединении пластмассовой трубы с металлической.

Когда система будет изготовлена, можно приступать к устройству штробы. Для этого на предварительно очищенной поверхности наносится разметка. Простым карандашом или маркером прорисовывается направление будущей штробы и ее размеры. После этого болгаркой или перфоратором в стенке по нанесенной разметке делают углубления. Если для работы используется болгарка, то будет намного удобнее сделать углубления, используя алмазный диск. Затем сделанные углубления соединяют, убрав при помощи перфоратора материал. В получившуюся штробу вставляют изготовленную ранее конструкцию, соединяют с другими участками водопровода и оштукатуривают. По истечении времени, необходимого для того, чтобы раствор застыл, заполняют водовод и проверяют, нет ли протечек и порывов.

Прокладка труб за каркасом стены

По поводу величины давления при проверке работоспособности системы и времени для проверки разработаны достаточно четкие инструкции. Согласно СНиП, нормативное давление в системе водопровода должно составлять 6 атмосфер, если установлены чугунные радиаторы отопления. Опрессовка сетей, то есть проверка смонтированного водопровода на наличие протечек, производится в течение часа при давлении, равном 12 атмосфер.

Как крепить водопроводную трубу к стене

Работы по устройству полипропиленового водопровода вполне возможно выполнить своими руками, без привлечения специалистов. Необходимы только знание и точное соблюдение технологии установки, умение обращаться с инструментами и качественный материал.

Установка водопровода начинается с определения размеров поперечника, требуемого количества фитингов и крепежных материалов. Кроме того, понадобятся инструменты:

  1. измерительные инструменты, карандаш или маркер;
  2. строительный уровень;
  3. перфоратор, шуруповерт;
  4. ножницы, чтобы обрезать трубы – специальный инструмент;
  5. специальный паяльник с комплектом насадок, для сварки пластмассовой трубы.

После того, как нужный материал и инструменты подобраны, необходимо изготовить конструкцию для монтирования. Для этого используют ножницы и специальный паяльник. Система должна иметь как можно меньше углов и изгибов. Если имеются труднодоступные для сварки места, то конструкцию лучше соединить с трубопроводом еще до ее крепления к стенке.

Затем на участок перегородки, где будет закреплена система, наносится разметка. Это делается при помощи рулетки, карандаша и строительного уровня. Применение уровня необходимо для того, чтобы создать небольшой уклон водопровода. Уклон делается в направлении движения воды, и предназначен для того, чтобы исключить возможность размораживания.

Крепление полипропиленовых труб к стене осуществляется при помощи зажимов. В зависимости от того, на какую стенку будет крепиться — кирпичную, бетонную или деревянную, подбирается и способ крепления зажимов. Для установки клипсы на бетонную перегородку понадобятся саморез и дюбель. Естественно, в этом случае не обойтись без перфоратора. При установке зажима на деревянную поверхность применяется шуруповерт. Нельзя забывать о расстоянии между зажимами. Оно должно быть заранее рассчитано, чтобы не допустить провиса трубки. Затем изготовленная заготовка вставляется в зажимы. Конечный этап – это проверка смонтированного трубопровода на наличие протечек.

remvizor.ru

Крепление трубы к стене: как сделать крепеж, расстояние

Обычно считается, что сантехнические работы, такие, как установка систем отопления, водоснабжения и канализационных систем, требуют привлечения высококвалифицированных специалистов. Однако, практика показывает, что при выполнении работ своими руками зачастую можно добиться лучшего качества работы, чем у наемных исполнителей.

Крепление хомутов может быть жестким или свободным (плавающим).

При монтаже систем отопления, водоснабжения и канализации немаловажное значение имеет правильное и надежное закрепление всех элементов системы. Несоблюдение требований может привести к деформациям и разрывам стыков и, как следствие, к появлению протечек. Поэтому рассмотрим технологию правильного крепления труб к стене.

Необходимый набор элементов крепления к стене труб канализационных и отопления:

  • трубы, фитинги, переходы, муфты и т. д.;
  • хомуты для крепления пластиковых труб;
  • опоры;
  • кронштейны;
  • крепежные изделия (шурупы, дюбеля, анкерные болты и т. д.).

Крепление хомутов может быть жестким или свободным (плавающим). Свободное крепление препятствует деформациям при температурном расширении — сжатии. Если монтаж производится в отапливаемом помещении, допускается жесткое закрепление хомутов.

При монтаже канализационных труб особое внимание надо уделить наличию уклона в сторону точки слива.

Уклон должен составлять 2 см на погонный м.

Не допускается применение подпорок под трубы, а также использование деревянных пробок вместо стандартных дюбелей. Для подвески тяжелых элементов, а также при креплении к потолку, желательно применять анкерные болты.

Последовательность операций

Схема крепежного элемента.

  1. Разметка осей трубопровода. На стены наносится линия, вдоль которой будет монтироваться система. Опоры должны стоять во всех местах соединений и у отводов. Расстояния между опорами на линейных участках магистрали не должно превышать 10 диаметров трубы.
  2. Если необходимо сделать отступ от стены, используются специальные кронштейны. Однако надо иметь в виду, что расстояние до стены должно быть минимальным. Это важно как для жесткости крепежа, так и для экономии места в помещении.
  3. Когда крепления готовы, можно устанавливать трубы. В зависимости от конструкции хомутов трубы либо вщелкиваются в опору, либо прикручиваются шпильками. Желательно, чтобы хомуты были снабжены резиновыми уплотнителями, это уменьшает вибрацию и компенсирует температурное расширение.
  4. Иногда трубопроводы укладывают в специальные углубления в стене — штробы или каналы. Это способствует более надежному их закреплению и изоляции.

Прокладка пластиковых трубопроводов в толще стен и перекрытий

При укладке труб в толще бетона стоит заранее задуматься об устранении препятствия для их термического расширения.

В кирпичной стене прорезается канал таким образом, чтобы не допустить перенапряжений. Если канал будет заделываться штукатуркой, трубы оборачивают любым мягким материалом. При возможном воздействии высоких температур трубопровод в этих местах надо проложить изоляционным материалом.

В случае прохождения трубопровода через перекрытие необходимо обеспечить герметичность и звукоизоляцию.

При укладке труб в толще бетона важно устранить препятствия для их термического расширения. Также трубопровод должен быть хорошо зафиксирован, чтобы не допустить его смещения при укладке бетона.

Особенности крепления труб канализационных и отопления

При установке канализационных труб следует соблюсти ряд условий. Прежде всего они должны проходить с необходимым уклоном на всем протяжении и не мешать прокладке других трубопроводов.

Далее изделия из пластика очень чувствительны к изменению температуры. Поэтому важно правильно подобрать диаметры хомутов, чтобы обеспечить свободу хода в узлах крепления. Лучше использовать трубы и крепежные элементы одной марки, что позволит сделать сопряжение идеальным.

Схема расположение креплений

Крепление следует ставить исключительно на гладких частях трубы. Расстояние от изгибов должно составлять не менее 15 см.

Размер канализационных труб влияет на способ их крепления. При диаметре трубопровода 50 мм крепления делаются на расстоянии 40 см, если же диаметр составляет 100 мм, расстояния увеличиваются вдвое. Если соединение пластиковых труб осуществляется с помощью специальной муфты, крепится сама муфта.

Особый случай, когда трубопровод заливается цементной стяжкой. Тогда для минимизации износа трубу следует изолировать от цемента бумагой, картоном или гофрированным рукавом. Выше уровня стяжки оставляют специальный отвод, так называемую ревизию. Есть еще некоторые особенности крепления канализационных труб. При установке стояков надо следить, чтобы расстояние до стены было не менее 5 мм. Рядом с раструбом надо поставить хомут с жесткой фиксацией, чтобы не допустить смещения трубы через некоторое время. А второе крепление надо ослабить, чтобы избежать внутренних деформаций.

Теперь что касается крепления трубопроводов систем отопления.

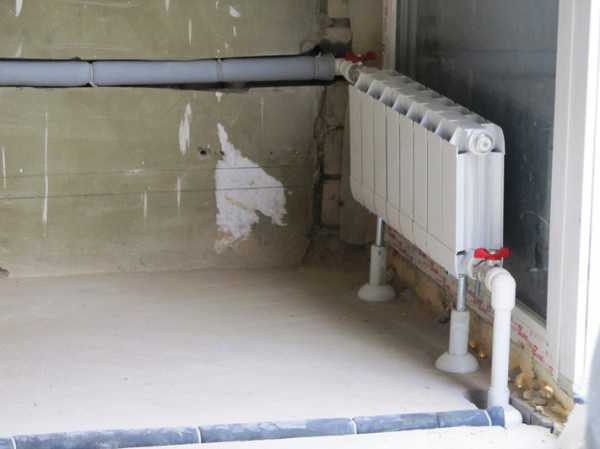

Разводку отопления в помещениях следует начинать с установки радиаторов. Разметку точек крепления желательно делать с учетом небольшого отклонения от горизонтали в сторону магистрали. Это будет почти незаметно на глаз, зато поможет отвести из радиатора воздушную пробку. Но такой способ не годится для систем отопления со встречным движением воздуха и теплоносителя. Здесь воздушная пробка будет затянута в радиатор обратно. В этом случае радиатор ставится горизонтально и используется воздухоотводчик.

Радиатор обычно навешивается в упаковке, чтобы избежать загрязнений и повреждений.
