Как правильно покрыть крышу металлочерепицей

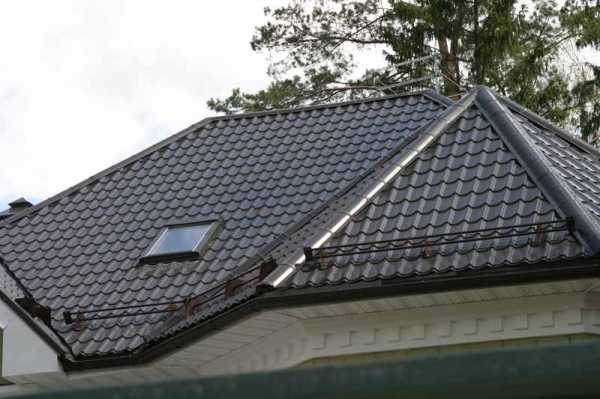

Кровля дома может «рассказать» очень многое о его хозяевах. Этот архитектурный элемент, наверное, первым бросается в глаза, заранее создавая определенное мнение обо всем строении. Неудивительно, что вопросу оформления крыш всегда уделяется самое повышенное внимание, особенно сейчас, когда существует масса различных вариантов.

Как правильно покрыть крышу металлочерепицей

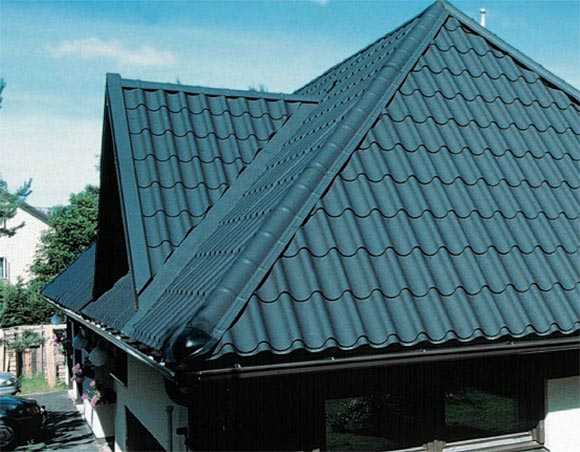

Очень выигрышно всегда выглядели, да и сейчас смотрятся дома, покрытые черепичной кровлей – их отличает особая аккуратность и импозантность. Но вот беда – настоящая керамическая черепица стоит весьма дорого, да и ее укладка никак не может быть отнесена к дешевым или простым в самостоятельном исполнении технологическим процессам. Именно поэтому очень разумным выходом станет приобретение для своего дома металлической кровли, которая очень достоверно имитирует черепичную кладку. А если еще хорошенько разобраться, как правильно покрыть крышу металлочерепицей самостоятельно, без привлечения бригады специалистов, то можно за очень умеренную сумму получить отличную крышу, которая будет надежна и, кроме того, станет настоящим украшением жилья.

Создание такой кровли с металлочерепичным покрытием можно условно разделить на несколько этапов:

— правильный подбор материала;

— расчет потребного количества металлочерепицы и «расходников»;

— подготовка конструкции крыши к настилу кровли;

— настил металлочерепичного покрытия;

— оформление сложных участков кровли.

Содержание статьи

Как выбрать металлочерепицу?

Казалось бы, вопрос не отличается остротой и сложностью – подбирай всего лишь максимально подходящую к планируемому дизайну здания. Однако, это не совсем так. Металлочерепица может различаться по своей конфигурации, размерам, типу покрытия, степени защищенности и т.п.

Строение металлочерепичного листа

Прежде всего нужно получить представление, какое же послойное строение имеет этот кровельный материал.

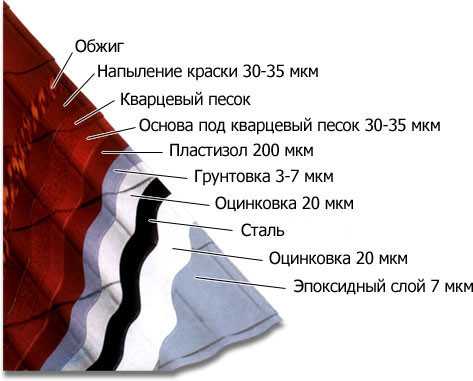

Примерное строение металлочерепичного листа

Основой всегда является металлический (чаще всего — стальной) лист (поз. 1), толщиной от 0,45 до 0,5 мм. Именно он удерживает приданную черепице форму, противостоит всем механическим нагрузкам, определяет жесткость покрытия.

Более толстые стальные листы приводят к ненужному утяжелению конструкции кровли без каких-либо значимых эксплуатационных преимуществ. А вот металлочерепицу со стальным листом толщиной 0,4 мм и менее лучше не приобретать – такое покрытие может быстро замяться лил в процессе монтажа, или во время эксплуатации под даже не очень большой нагрузкой.

Дорогие модели металлочерепицы могут быть исполнены из алюминия или даже меди, но ввиду высокой цены особым спросом они не пользуются.

Чтобы предотвратить окисление стального листа, он с обеих сторон покрывается антикоррозийным слоем (поз. 2). Это может быть обычная «оцинковка» либо более совершенное алюмоцинковое покрытие.
С обеих сторон оцинкованного металла в качественной металлочерепице обязательно наносится так называемый пассивирующий слой (поз. 3) – на основе двуокиси кремния или фосфатных соединений. Эта прослойка практически полностью исключает возникновение химических окислительных реакций.
Далее, также с обеих сторон, идет слой эпоксидной грунтовки. (поз. 4) Это придает дополнительную защищенность металлической основе и обеспечивает надежную адгезию всех остальных декоративных и защитных слоев.
С тыльной части листы имеют акриловое или полиэстеровое покрытие (поз. 5). Оно, в принципе, не выполняет декоративной функции, и служит лишь в качестве надежного защитного рубежа.

С внешней стороны на листы наносится определенное декоративное полимерное покрытие (поз. 6), которое во многом определяет и класс, и стоимость металлочерепицы.
В некоторых видах кровельного материала применяются и дополнительные слои. Например, может быть нанесен слой базальтовой крошки (поз.7), придающий покрытию вид, максимально приближенный к натуральному. Встречаются модели с печатным рисунком, под ту или иную природную структуру или даже с фантазийным рисунком. Но при дополнительном декоративном оформлении металлочерепицы всегда еще используется внешнее прозрачное покрытие (например, акрилатовое), устойчивое к абразивной нагрузке и к ультрафиолетовым лучам (поз. 8).

Разновидности внешнего покрытия

Теперь – подробнее о разновидностях внешнего покрытия.

Самое распространенное и недорогое — полиэстеровое покрытие, глянцевое …

Самым недорогим, и оттого – наиболее распространенным среди среднестатистических застройщиков, является полиэстеровое покрытие. У него всегда яркие, насыщенные цвета, в самом богатом разнообразии. Подходит практически для любых российских климатических зон. Недостаток – не слишком «выдающаяся» долговечность, хотя 10 —15 лет без потери внешних качеств производители, как правил, гарантируют.

… или матовое

Введение в полиэфирные лакокрасочные составы тефлоновой составляющей приводит к получению металлочерепицы с матовым полиэстеровым покрытием. Может, в отличие от чистого полиэстера, отмечаться легкая шероховатость поверхности, на которой гораздо меньше будут заметны следу механических повреждений (царапины) или участки выгорания краски на солнце. Такая металлочерепица должна прослужить уже значительно дольше – до 25 – 30 лет.

Пластизоль позволяет создавать микрорельефную фактуру поверхности

Самое плотное и толстое покрытие (толщиной до 200 мкм) – пластизоль. Главный его компонент – обычный поливинилхлорид (ПВХ). У такой металлочерепицы отменные качества по механической прочности покрытия, но вот с температурным диапазоном эксплуатации здесь похуже – не любит пластизоль ни слишком низких, отрицательных, ни высоких, более + 60 градусов температур. А важное достоинство такого покрытия – возможность придания ему микрорельефной структуры, имитации фактуры кожи, дерева, натурального камня и т.п.

Пураловое покрытие

Одним из самых современных и надежных покрытий считается пураловое, созданное на основе полиуретана. У него – завидный срок эксплуатации, свыше 30 лет, практически полная коррозионная неуязвимость, невосприимчивость к ультрафиолетовым лучам. Единственный серьезный минус металлочерепицы с пураловым покрытием – высокая цена.

Самое износостойкое и долговечное — покрытие PVDF

А самым большим «аристократом» среди покрытий металлочерепицы является композитное, на базе поливинилдифторида (до 80%) и акриловых смол (порядка 20 %). Такой состав часто обозначают аббревиатурой ПВДФ (PVDF). Подобный материал не боится ни серьезных механических воздействий, ни жарких прямых солнечных лучей (он не подвержен выцветанию) ни агрессивной внешней среды – оптимальный выбор для регионов с повышенной влажностью, например, на морском побережье. PVDF-покрытие всегда имеет свежий вид, так как очень хорошо самоочищается под воздействием атмосферных осадков.

Основные эксплуатационные характеристики покрытий металлочерепицы сведены для удобства в следующую таблицу:

Технические характеристики покрытия металлочерепицы	Полиэстер	Матовый полиэстер	Пластизол	PVDF	Пурал
Устойчисвость к коррозии	Удовлетворительная	Хорошая	Хорошая	Хорошая	Отличная
Поастичность покрытия	Удовлетворительная	Удовлетворительная	Хорошая	Хорошая	Хорошая
Устойчивость к УФ-лучам	Хорошая	Очень хорошая	Хорошая	Отличная	Очень хорошая
Неизменность «свежести» внешнего вида	Удовлетворительная	Хорошая	Хорошая	Хорошая	Хорошая
Толщина покрытия (мкм)	25	35	100 — 200	28	50
Температура эксплуатации — максимальная (°С)	+120	+120	+60	+120	+120
Температура эксплуатации — минимальная (°С)	-10	-10	+10	-10	-10

Покрытие металлочерепицы может быть монохромным, либо может иметь какой-либо рисунок, выполненный по технологии «Принтех».

Рисунки по технологии «Принтех»

Это тоже полиэстеровое покрытие, но с нанесённой имитацией каменной кладки, дранки, других природных материалов. С одной стороны, конечно, смотрится оригинально, но если располагать такую кровлю на уровне третьего и выше этажа, то всякий смысл теряется, так как на большом расстоянии такое покрытие уже смотреться не будет. Поэтому чаще всего такое декорирование применяется для профнастила, используемого для заборов или фасадных работ.

Слегка размытый «облачный» рисунок придает особый вид кровле

Стремительно завоевывает популярность еще один вид украшения металлочерепичной кровли – использование технологии «cloudy». Такую поверхность отличают нечеткие, размытые формы нанесенного цветового оттенка, как будто крыша «тронута временем» или покрылась «благородной патиной». Буквально название переводится как «облачное», что, в принципе, в полной мере описывает этот визуальный эффект.

Совершенно особняком стоит металлочерепица с уникальным покрытием «Terra Plegel»

Еще один вид покрытия – «Terra Plegel», с выраженной шероховатой внешней фактурой, практически неотличимой издали от натуральной глиняной черепицы. Смотрится такая кровля чрезвычайно оригинально, но цена у материала высока. Кроме того, нужно помнить два нюанса. На таком скате крыши в большей мере будут скапливаться пыль, грязь, листва и т.п. И второе – если обычная металлочерепица оказывает удельное давление на стропильную систему крыши порядка 5 кг/м², то «Terra Plegel» даст все 8 кг/м², что потребует более усиленной конструкции.

Наиболее распространенные модели металлочерепицы и их линейные размеры

Перед тем, как подсчитывать общую смету на перекрытие кровли металлочерепицей, необходимо сразу определиться с ее моделью. Дело в том, что разные типы этого кровельного материала могут иметь различные линейные размеры, области перекрытия соседних листов, высоту профиля, количество волн и т.п.

Разнообразие типов металлочерепицы, даже без учета цветового ее оформления, достаточно велико. Рассмотрим несколько наиболее популярных моделей:

«Каскад» — металлочерепица, которая подойдет любителям четких геометрических форм. Рисунок кровли будет напоминать большую «шоколадную плитку». Такой профиль наиболее удобен для крупных по размеру конструкций кровли, не изобилующих мелкими и сложными фрагментами.

Строгие геометрические формы «Каскада» …

«Каскад» считается наиболее удобным вариантом и с точки зрения экономичности использования – полезная его площадь, за счет небольшого нахлеста, самая значительная.

… и параметры листа

Важное замечание: приведенная схема с линейными размерами «каскада» — длиной и шириной каждой «черепицы», высотой волны и ступенчатого перепада, общей и полезной шириной листа и т.п., вовсе не является обязательной для всех покрытий этого типа. У различных производителей эти показатели могут существенно различаться, и за основу при расчётах необходимо будет принимать реальные параметры, характерные для конкретно избранного материала. Это касается всех моделей металлочерепицы – схемы приведены только в качестве примера.

«Пальму первенства» по популярности вместе с «каскадом» прочно удерживает металлочерепица «монтеррей».

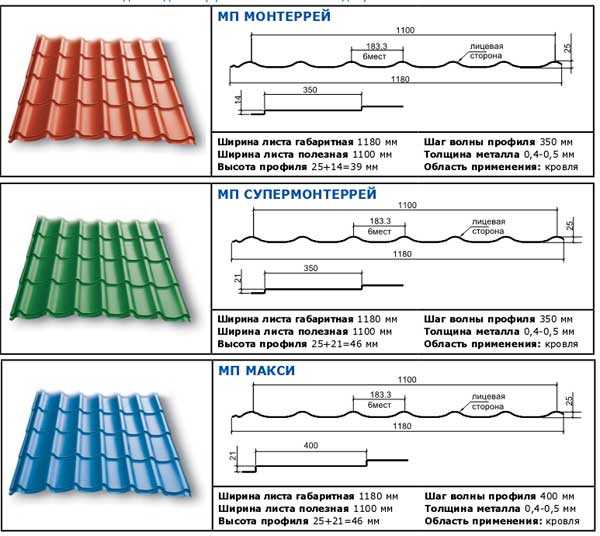

Огромной популярностью пользуется металлочерепица «монтеррей»

Ее свойственны округлые, несколько ассиметричные формы, которые великолепно смотрятся на любых скатах, отлично передавая атмосферу старой классической черепицы.

Металлочерепица «андалузия» — это профиль с крутыми симметричными округлыми волнами.

Параметры «андалузии»

Хорошо подходит для зданий, выполненных в стиле «южной Европы». Некоторые разновидности этой модели сопровождаются системой скрытых креплений для монтажа без нарушения поверхности покрытия.

Модель «модерн» во многом повторяет профиль «монтеррей» но отличается от него более спрямленными геометрическими формами.

Металлочерепица «модерн»

Очень красивую, объёмную картину кровли дает металлочерепица «банга» с выраженным высоким профилем.

Очень красиво смотрится кровля с черепицей «банга»

Как недостаток можно отметить, что это одна из самых «неэкономных» моделей по полезной ширине листа.

«Джокер» — металлочерепица с ровными симметричными волнами, имеющими заострённый верхний гребень. Придает кровле эффект классического дома «Старой Европы».

Профиль и размеры металлочерепицы «джокер»

А тем, кто желает придать своему строению восточный колорит, можно посоветовать металлочерепицу «шанхай» с характерными полосками по нижней части крупной округлой волны.

Для любителей восточного колорита — профиль «шанхай»

При выборе металлочерепицы необходимо учитывать и то, что высота профиля напрямую влияет на жесткость и устойчивость покрытия – чем выше волна, тем прочнее материал. Но, с другой стороны, чем выше профиль покрытия, тем меньше полезная площадь листа.

У разных производителей этот параметр может значительно различаться – от 22 ÷ 25 мм и до 78 мм. Наиболее популярным моделям свойственна высота в пределах 40 – 50 мм.

Теперь – о длине листов. Каждая модель имеет собственные размеры одной «черепицы», то есть продольного ряда. Это, в основном, и предопределяет возможности обрезки заготовок в тот или иной линейный размер, так существуют определенные ограничения по линии реза. Так, к примеру, абсолютно недопустимо проводить рез прямо вдоль ступенчатого перехода между рядами.

Рез прямо под ступенькой никогда не проводится

Оптимально, линия должна проходить по центру ряда. или с каким-то минимальным отступом, оговорённым для каждой модели (например, 40 —50 мм). Кстати , для некоторых видов металлочерепицы разработаны даже таблицы недопустимых размеров. – это можно найти в технической документации.

Соответственно, у каждой модели есть собственный минимальный размер листа – он варьируется от 0,45 до 0,8 метра. Максимальная длина ограничена технологическими особенностями оборудования производителя и возможностями по транспортировке готового материала без риска его деформации. Обычно максимальная длина лежит в пределах 6 (реже – 8) метров. Ответственные компании, занимающиеся производством и реализацией металлочерепицы, как правило, включают в перечень своих услуг нарезку кровельного материала по размерам заказчика.

Видео: несколько советов по выбору металлочерепицы

Как рассчитать необходимое количество металлочерепицы

Один из самых ответственных моментов в череде мероприятий по настилу металлочерепичной кровли – правильный расчет потребного количества материала.

Проще всего в этом случае воспользоваться услугами компаний, занимающихся производством и реализацией металлочерепицы – у них наверняка есть специальное программное обеспечение под каждую модель покрытия. Достаточно будет очень точно снять размеры конструкции крыши, и на этой основе будет произведен подсчет количества необходимых листов и длины каждого из них с учетом продольных и поперечных перехлестов, карнизных свесов и т.п.

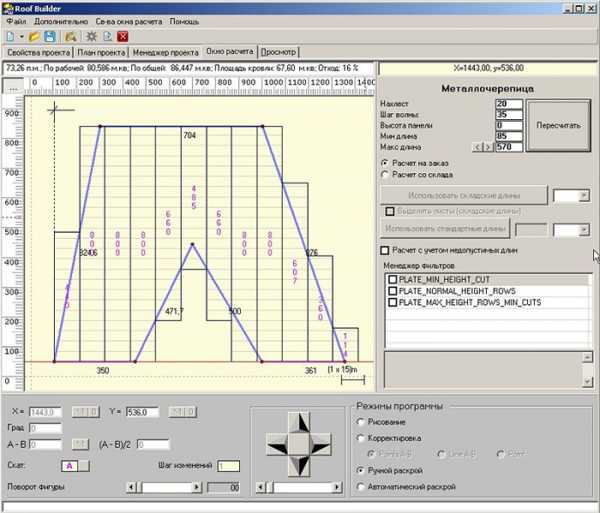

Если по каким-то причинам такая услуга недоступна, можно попробовать найти в интернете специализированные программы-калькуляторы, и с их помощью провести онлайн-подсчет количества материала. Погрешность в этом случае, безусловно, будет больше.

Самостоятельный расчет металлочерепицы — задача непростая

Самый сложный вариант – самостоятельный расчет кровельной конструкции. Если хозяин жилья решается на такой шаг, значит он должен мобилизовать всю свою внимательность и аккуратность, математические способности и пространственное воображение.

Подходить к вычислению потребного количества металлочерепицы с позиций подсчета общей площади кровли и задания определенного резерва (в процентах), как например, практикуется на напольных покрытиях, не получится. Тому есть ряд причин:

Черепица имеет четкую пространственную ориентацию, и далеко не всегда обрезки с одного места могут быть использованы в другом, например, «зеркально» их перевернуть не получится.
Волнистая форма в продольном и поперечном направлении значительно суживает возможность применения отрезанных фрагментов без нарушения общего рисунка кровли.
Этому же препятствует необходимость установленных технологией минимальных продольных и поперечных перехлестов соседних участков.

Прежде всего, нужно с высочайшей точностью промерить все параметры крыши. Это не составит большого труда, например, на обычной двускатной или односкатной кровле, но если стропильная система имеет вальмовою или шатровую конструкцию, изобилует дополнительными архитектурными элементами – шпилями, башенками и тому подобное, то повозиться придется изрядно. Тем более что очень большое значение будут иметь не только линейные размеры, но и точные углы получающихся фигур.

В итоге каждый из скатов, каждая плоскость кровли получить свое изображение на бумаге в плане, в виде двухмерной фигуры с четко проставленными размерами, выдержанными в определенном масштабе.

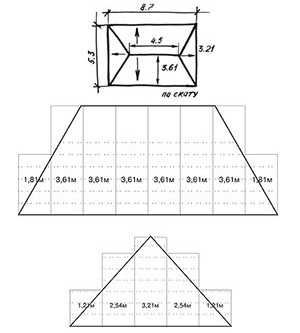

Всю кровлю «раскладывают» по скатам

Подсчет листов и их длины проводится для каждого участка индивидуально. А геометрические формы участков бывают самыми разнообразными – от прямоугольников и треугольников, до трапеций или параллелограммов с весьма сложными криволинейными краями и дополнительными вырезами.

Проще всего, конечно, рассчитать материал для прямоугольного ската.

Проще всего рассчитать прямоугольные скаты

По сути, здесь в расчётах участвуют только длина и ширина участка с учетом выхода на карниз (в данном примере – В=50 мм) и необходимого перехлёста между листами в высоту (С=150 мм). При этом длина нижнего листа должна быть кратна шагу волны (например, 350 мм) плюс 150 мм на перехлест. Верхний же лист обрезается по коньку и будет скрыт коньковой накладкой.

Если высота ската (А) позволяет выполнить покрытие одним листом, то этот параметр С попросту не учитывается.

А количество листов в длину подсчитать несложно – длину участка делят на полезную ширину листа и округляют до целого в большую сторону. Например, для шестиметрового участка при полезной ширине 1100 мм получится: 6000 : 1100 = 5,45 листов, то есть 6 целых листов.

На отдельном листке бумаги можно сразу отмечать количество и размер металла, который уйдет в обрезки. Не исключено, что их можно будет применить на другом участке крыши. Впрочем, хозяин дома должен быть готов к тому, что в отходы уйдет очень немало материала.

Сложнее дело обстоит с треугольными участками – их на схеме нужно заполнить так, чтобы минимизировать отходы, но полностью закрыть всю плоскость без нарушения рисунка:

Треугольный скат

Очень часто встречаются варианты прямоугольного ската с треугольным вырезом:

Прямоугольный скат, осложненный треугольным вырезом

На крышах вычурной конфигурации могут получиться еще более сложные фигуры:

Иногда приходится рассчитывать весьма сложные конфигурации скатов

Обычно работу проводят таким образом, чтобы сначала на схемах заполнить целые прямоугольные участки. Затем уже переходят к оставшимся, не перекрытым участкам – так будет легче представить, можно ли будет и куда использовать отрезанный фрагмент.
Все чертежи с расчетами должны быть отработаны с максимальной аккуратностью и четкостью – они станут впоследствии основным сборочным руководством при проведении монтажных кровельных работ.
При подсчете требуемого материала никогда не надо упускать из виду необходимое количество доборных элементов. Так, наверняка потребуются карнизные и торцевые планки, коньковые накладки, внешние и внутренние ендовы, планки примыкания к стенам, заглушки, снегоудерживающие барьеры и другие детали.

Нельзя упускать из виду необходимые доборные детали кровли

При определении количества доборных элементов обычно ориентируются на необходимость создания 5% резерва к их линейным размерам.

Кстати, многие владельцы жилья по неопытности при первоначальной прикидке стоимости кровли упускают затраты на доборные элементы. А между тем практика показывает, что на эти детали уходит до 30% общей сметы.

Следующий вопрос – тип и количество саморезов, необходимых для проведения монтажа.

Специальные саморезы для монтажа металлочерепицы

Как правило, для металлочерепицы используются саморезы из высококачественной оцинкованной стали. Обязательно имеется пресс-шайба с уплотнительной прокладкой из стойкой EPDM-резины. У действительно брендовых крепежных элементов на шляпке всегда стоит клеймо производителя.

Саморезы выпускаются в большом многообразии оттенков порошковой краски, которой покрываются головка-шестигранник и лицевая сторона пресс-шайбы – всегда есть возможность подбора крепежа, максимально подходящего по цвету к кровельному материалу.

На схеме приведены основные технические параметры кровельных саморезов:

Технические параметры саморезов

При монтаже металлочерепицы обычно используются следующие основные размеры:

Для крепления листов к деревянной обрешетке через низ волны (основной способом фиксации) применяются саморезы 4,8 × 28 или же 4,8 × 35 мм.
Для скрепления металлических листов между собой – саморезы 4,8 × 20 мм.
Для крепления доборных элементов кровли потребуются саморезы 4,8 × 50 или 4,8 × 70 мм.

Количество саморезов может быть разным. Обычно в инструкции по монтажу конкретного вида металлочерепицы указывается схема расположения крепежных элементов. Мало того, некоторые производители кровельных материалов закладывают требуемое количество саморезов в комплект к покрытию, в определенной пропорции к площади и количеству стыков между листами. Во всяком случае, нужно быть готовым к тому, что в процессе монтажа будет уходить до 10 саморезов на квадратный метр площади.

У саморезов имеется наконечник в виде бура, которые, в принципе, дает возможность обходиться без предварительного сверления кровельного материала. Однако, как показывает практика, бывают моменты, когда надёжнее с точки зрения прочности фиксации и с позиций сохранения целостности покрытия от царапин проводить предварительное сверление в нужном месте. Для этого нужно иметь под рукой сверло диаметром от 2,8 до 3 мм (не больше, иначе надежность крепления не гарантируется).

Видео: выбор саморезов для монтажа металлочерепицы

Подготовка конструкции крыши к настилу металлочерепицы

Металлочерепица – отличный материал для кровли, но он не несет абсолютно никакой термоизоляционной функции. Поэтому такое покрытие практически всегда настилают на крышу, на которой до этого проведены мероприятия по ее утеплению.

Не стоит слишком акцентировать на этом этапе внимание в настоящей статье – очень подробно вопросы термоизоляции кровли рассмотрены в соответствующей публикации нашего портала. Поэтому ограничимся только теми элементами, которые корежат выше стропильной системы.

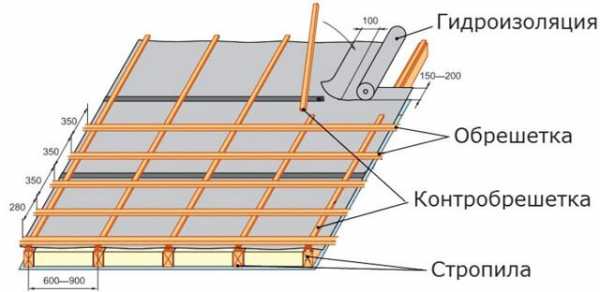

Итак, поверх слоя термоизоляционного материала, расположившегося между стропильными ногами, в обязательном порядке настилается гидроизоляционная пленка.

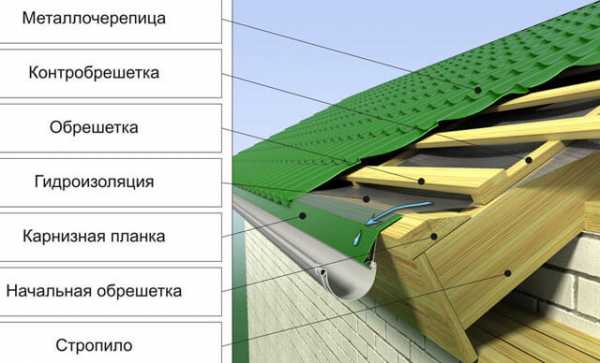

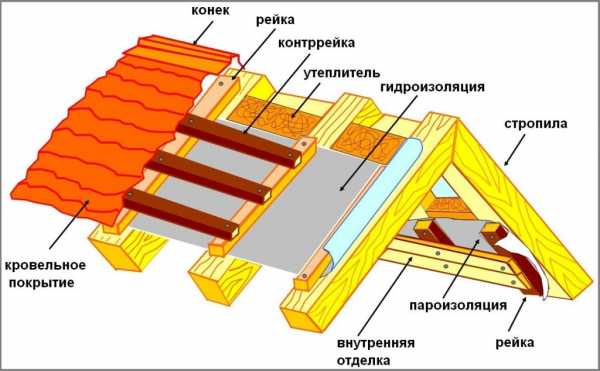

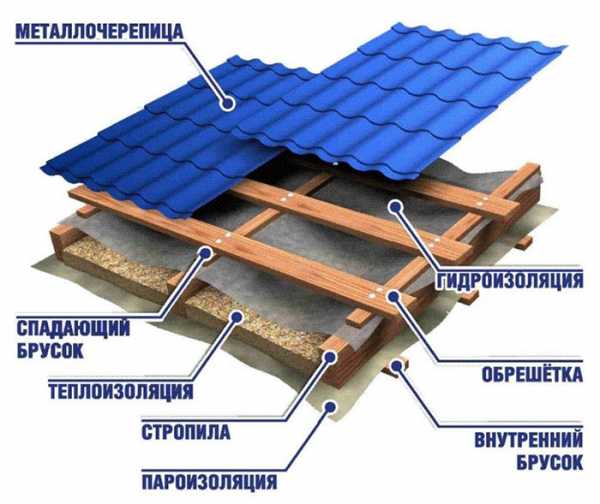

Примерная схема устройства кровли из металлочерепицы

Она укладывается горизонтальными полосами снизу-вверх, с перехлестом не менее 150 мм между соседними листами. На карнизе изначально оставляют провис порядка 20 – 30 мм. Для некоторых пленок важным условием является соблюдение правильности расположения сторон – имеется цветовая маркировка, которая должна смотреть вверх.

Пленочный материал фиксируется к стропилам рейками иди брусьями контробрешетки, за исключением небольшого участка около карнизного свеса – здесь предварительно должна быть установлена направляющая начальной обрешётки и карнизная планка. Пленка должна выйти наружу поверх этих элементов.

После монтажа контробрешетки устанавливаются направляющие обрешетки. Для них используются доски шириной 100 мм, толщиной 25 – 30 мм. Величина шага между направляющими зависит от конкретной модели металлочерепицы и обычно указывается в технической документации на конкретный вид кровельного материала. Для примера, на рисунке представлены несколько вариантов обрешетки на наиболее популярные модели металлочерепицы:

Шаг обрешетки в зависимости от модели металлочерепицы

При этом начальная планка обрешетки –всегда выше других (собирается из двух реек), а шаг между ней и второй направляющей уменьшается на 50 мм.

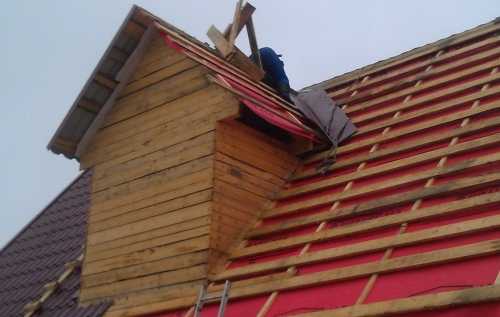

В местах стыковки скатов, вокруг труб или мансардных окон, на участках крепления снегозадерживающих элементов выполняется сплошная обрешетка, так как здесь будут крепиться дополнительные детали. Обязательно, независимо от шага обрешетки, монтируется по две сплошных доски для крепления коньковой накладки. С торцов кровли крепятся планки, которые должны быть выше общей обрешетки на высоту профиля металлочерепицы.

Обычно монтаж, собственно, карнизной планки и кровельного покрытия предваряет установка элементов системы водостока, в частности, кронштейнов для последующего крепления на них водосборных желобов. Подробнее о том, как правильно это проделать, можно прочитать в нашей публикации, посвященной вопросам водосточной системы.

После того, как обрешетка готова, смонтированы стартовые карнизные рейки и иные предусмотренные конструкцией крыши элементы, можно переходить к монтажу металлочерепичного покрытия.

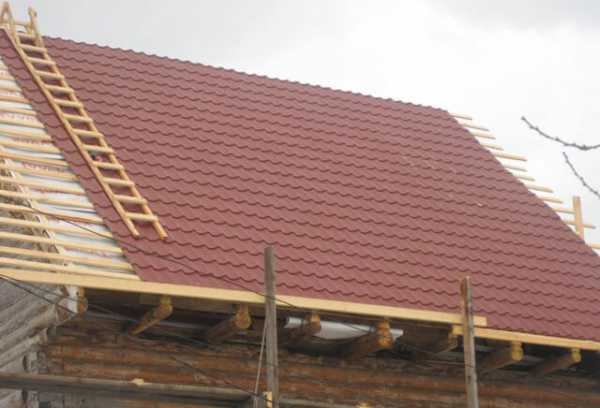

Монтаж листов металлочерепицы

Сразу следует оговориться, что любая работа на высоте требует особых мер предосторожности, страховки. Следует предусмотреть схему подачи материала наверх, так, чтобы не замять листы – обычно для этого сооружаются своеобразные направляющие — полозья из ровных досок.

Работа должна выполняться с соблюдением всех возможных требований безопасности

Работу следует проводить в обуви с мягкой, желательно резиновой подошвой, не оставляющей черных следов на поверхности. Наступать можно только на низ волны в местах прохождения направляющих обрешетки.

Для работы потребуется инструмент для резки листов металлочерепицы. Ни ор какой болгарке речь даже не идет – этот инструмент способен повредить и структуру металла в районе реза, и полимерное покрытие от многочисленных искр. Резку проводят с помощью циркулярной электрической пилы, ручных или электрических ножниц, иногда можно прибегнуть к обычной ножовке по металлу.

Инструмент для настила кровли

Непосредственно для крепления листов понадобится дрель, шуруповерт с насадкой под головку-шестигранник 8 мм. Нужна будет длинная рейка – в качестве линейки для контроля ровности расположения листов металлочерепицы. Металлическая массивная линейка (липа правила) здесь будет не совсем удобна, и кроме того, ею можно поцарапать поверхность. Пол той же причине в качестве мерительного инструмента нужно использовать рулетку не с металлической, а с матерчатой лентой.

Подготовка листов и их монтаж ведется в соответствии с теми схемами, по которым проводился расчет материала. Установку ведут всегда снизу-вверх и обычно в направлении справа налево — в этом случае каждый последующий лист накрывает предыдущий. Если есть необходимость вести монтаж в обратном направлении, слева направо, то лист придется подсовывать под уже установленный.

Примерная последовательность монтажа листов

Если скат имеет угловую форму, то удобнее для начала застелить целые участки или лист с максимальной высотой, а потом перейти к фрагментам слева и справа. Но при этом обязательно учитывается правильный порядок размещения листов – где их нужно уложить сверху, а где – подсунуть под уже смонтированный.

По какой схеме вкручиваются саморезы? Здесь единства мнений нет, так как производители нередко сопровождают свои материалы схемами размещения крепежных элементов, и они могут существенно различаться. Так, в частности, некоторые профили рекомендовано крепить по стартовой направляющей обрешетки в каждую нижнюю волну, а в других случаях можно встретит рекомендации – через волну. Во всяком случае, всегда нужно предварительно с особым внимание изучить техническую документацию металлочерепицы.

Первый лист вначале выравнивают по краю карниза и временно фиксируют одним саморезом сверху (у конька)

stroyday.ru

кроем своими руками правильно, как закрыть кровлю дома, покрытие черепицей, инструкция по отделке

Содержание:

Среди кровельных материалов на строительном рынке чаще всего покупатели отдают своё предпочтение металлочерепице – красивому, практичному и доступному по цене материалу. Металлочерепица изготавливается из листов меди, алюминия или стали, которые профилируются при помощи холодного давления. Так материал принимает форму, схожую с формой керамической черепицы, не теряя своего качества.

Монтаж такой крыши не требует особых знаний, однако с технологией процесса ознакомиться всё же стоит, поэтому в данной статье мы расскажем, как правильно крыть крышу металлочерепицей своими руками.

Виды металлочерепицы

Если вы решили выполнить покрытие крыши черепицей, то сначала вам стоит обратить внимание на следующие характеристики:

Высота волны и толщина стали. Чем выше данные параметры, тем прочнее будет металлочерепица, однако и цена на неё будет возрастать;
Тип профиля – дело вкуса. Всего их бывает 3 вида: симметричный, асимметричный и трапециевидный;
Защитное покрытие. Любая металлочерепица покрывается специальным антикоррозийным слоем из цинка с примесями, например, алюминия. Наличие данного слоя крайне важно, ведь металл кровли постоянно находится в неблагоприятной среде.

Отдельно стоит поговорить о декоративном слое металлочерепицы. Данный слой опционален, однако наносится довольно часто. Основная его задача – придать эффектный внешний вид, но он также служит отличной защитой от пагубных воздействий окружающей среды.

Декоративный слой может быть выполнен из следующих полимерных материалов:

Полиэстер – недорогое и надёжное покрытие, которое подойдёт для регионов с любым климатом, однако работать с ним необходимо крайне осторожно, т.к. он не переносит механических воздействий;
Пластизол – более прочное покрытие из поливинилхлорида. Оно невосприимчиво к коррозии, а также механическим повреждениям, однако совершенно не подходит для жарких регионов из-за непереносимости высоких температур;
Пурал – обеспечивает устойчивость к коррозии и различным погодным условиям, однако при его установке также нужно быть предельно осторожным из-за возможности пластической деформации;
PVDF – один из самых оптимальных вариантов. Он выдерживает всевозможные погодные условия, устойчив к повреждениям и выгоранию, а также обладает длительным сроком службы.

Что следует знать о работе с металлочерепицей

Говоря о том, как закрыть крышу металлочерепицей, прежде всего стоит поговорить о необходимом инструменте. Вам потребуется:

Молоток;
Шуруповёрт;
Маркер;
Рулетка;
Рейка-правило;
Ножницы по металлу.

Планируя строительство кровли, не забывайте:

Угол ската крыши должен быть не менее 14 градусов;
Не стоит резать металлочерепицу болгаркой, т.к. высокие температуры способствуют разрушению защитного слоя;
Если вы планируете крыть крышу сложной формы, закупайте материал с большим запасом, т.к. при выкройке останется много ненужных обрезков;
Закупите надёжную краску, которой необходимо тщательно прокрашивать места срезов металлочерепицы, чтобы обезопасить её от коррозии;
Крыша с металлочерепицей нуждается в дополнительной шумоизоляции;
Укладывая металлочерепицу, ходите по ней в мягкой обуви, стараясь наступать на вогнутую часть волны.

Утепление и гидроизоляция

Отделка крыши дома металлочерепицей всегда начинается с обеспечения гидроизоляции, которая защитит кровельные листы от образования конденсата, а также нивелирует возможную протечку.

Прежде всего необходимо позаботиться о пароизоляции. Она укладывается следующим образом:

Отрезается кусок необходимой длины с учётом свесов в 20 мм в сторону карниза;
Также сохраняйте небольшое провисание в 1,5-2 см между стропилами;
Стыкуйте ряды с нахлёстом в 15 см и надёжно проклеивайте их скотчем;
Для крепления пароизоляции лучше всего подходит степлер, но вы также можете использовать маленькие гвозди.

Если вы решили утеплить крышу, проложите листы минеральной ваты между стропилами.

Далее необходимо положить гидроизоляционный материал. Он защитит утеплитель, а также деревянный свод крыши от влаги. Крепите гидроизоляцию к внешней стороне стропил, подобно пароизоляции. Также не забывайте оставлять зазор между черепицей, гидроизоляцией, утеплителем и пароизоляцией для лучшей вентиляции.

Монтаж обрешётки

Если мы кроем крышу металлочерепицей своими руками, то и с обрешеткой следует возиться самостоятельно. Данный этап весьма сложен и требует предельной концентрации, однако при должных расчётах проблем возникнуть не должно.

Для начала стоит определиться с материалом, из которого будет собираться обрешётка. Чаще всего для её сборки используют брус 50 на 50 мм или доску 100 на 25 мм из хвойных пород древесины. Перед использованием необходимо тщательно просушить брус, а также обработать его влагозащитной пропиткой.

Собираем обрешётку:

Подберите доску, которая будет толще остальных на 15 мм;
Закрепите выбранную доску у карниза;
Вторая доска должна быть стандартных размеров, однако крепить её необходимо на 50 мм ближе, чем все последующие;
Остальные доски крепятся на расстоянии, равном поперечному профилю черепицы;
У конька и в ендовах рекомендуется делать сплошную обрешётку для создания дополнительной прочности;
Торцевую планку следует крепить на высоту волны черепицы над общим уровнем обрешётки.

Теперь можно покрыть крышу металлочерепицей, однако, чтобы своевременно выявить ошибки, рекомендуем проверить геометрию ската, а также сравнить величину диагоналей.

Монтаж металлочерепицы — как покрыть крышу своими руками

Инструкция, как крыть крышу металлочерепицей, достаточно проста. Прежде всего вам необходимо закрепить карнизную планку на первой толстой доске. Собирать планку необходимо с нахлестом в 10 см. Далее приступаем к креплению листов металлочерепицы. Читайте также: «Как делать покрытие крыши металлочерепицей – особенности правильной укладки».

Начало сборки зависит от типа крыши:

Если вы кроете двускатную крышу, начинайте укладывать листы с любого торца;
При шатровом типе крыши монтаж начинают с самой высокой точки и ведут в две стороны.

Укладывая лист, оставляйте вынос в 40 мм по карнизу, временно закрепите его одним шурупом с резиновой вставкой за верхнюю часть.

Если вы укладываете листы справа налево, то следующий лист крепите внахлёст на предыдущий, однако, если укладка листов идёт слева направо, то последующий лист необходимо заводить под волну предыдущего. Уложенные листы скрепите между собой, но не прикручивайте к обрешётке, чтобы позже у вас была возможность подравнять их.

Уложив все листы, выровняйте их параллельно карнизу. После подгонки приступайте к креплению листов к обрешётке. Нижнюю часть листов крепите саморезами в каждый прогиб волны профиля. Стыки листов скрепляйте через одну волну. Читайте также: «Как стелить металлочерепицу на крышу – правила укладки».

Организация ендов требует отдельного внимания:

Как говорилось выше, под ендовы требуется сплошная обрешётка, поэтому продумайте это в заранее;
На сплошную обрешётку закрепите стальной лист;
Обрежьте металлочерепицу так, чтобы два соседних листа образовали ровный угол;
Закройте получившийся угол декоративным элементом, закрепив его саморезами в верхнюю часть волны черепицы.

На торцевой доске необходимо закрепить торцевую планку с нахлёстом в 7-10 см. Чтобы стык между металлочерепицей и дымоходной трубой получился максимально герметичным, установите стальной лист так, чтобы его верхняя планка примыкала к конструкции. Далее просто замажьте стык трубы и металлической планки герметиком. Читайте также: «Как крыть крышу металлочерепицей – порядок и особенности укладки своими руками».

Если вы уложили черепицу правильно, то на стыке верхних листов останется зазор, в который необходимо уложить уплотнитель и закрепить к кромкам конёк крыши.

Как видите, покрыть крышу металлочерепицей своими руками, достаточно просто, важно лишь разобраться в технологии и подходить к делу с максимальной концентрацией.

kryshadoma.com

Как правильно крыть крышу металлочерепицей

Как крыть крышу металлочерепицей: инструкция по монтажу

Подготовка крыши к монтажу покрытия

Прежде чем начать кровельные работы, необходимо подготовить основание. Тщательно измерьте скаты по диагоналям. Если размеры совпадают, значит, крыша ровная. Если же наблюдаются перекосы, их обязательно нужно ликвидировать, выровняв по прямой линии края свесов.

Кровельный пирог с покрытием из металлочерепицы

Кто знает, как правильно покрыть крышу металлочерепицей, не раз сталкивался с тем, что не выровненная заранее кровля протекала в дальнейшем.

Следующим шагом можно считать изготовление обрешетки, для которой подойдет доска размерами от 10×2.5 см. Для контр-обрешетки берется брус от 5×2.5 см.

Строго по линии свеса карниза прибивают первую доску будущей обрешетки. Толщина первой доски должна быть на 1-1.5см больше остальных. Это необходимо сделать для того, чтобы уровнять разницу уровней точек опоры начальной и следующих листов черепицы.

Между выходящей к карнизу доской и идущей за ней расстояние должно быть 30/40см. Все последующие доски обрешетки монтируются на 35-45см друг от друга. Это расстояние будет зависеть от того, какие размеры будут у приобретенной вами черепицы.

Совет! Для определения нужного расстояния, можно на земле положить параллельно два отрезка досок, затем накрыть их листом черепицы. Будет видно, насколько выступ элемента позволит стекать воде. Очень большой выступ нежелателен, так как вода будет переливаться, а маленький приведет к тому, что черепицу задует ветром между желобом и доской.

Чтобы понять, как правильно крыть крышу металлочерепицей, целесообразно попробовать уложить несколько ее листов на доски заранее и вымерить оптимальное расстояние. Тогда обрешетка получится качественной и надежной.

После ее монтажа можно прикреплять коньковую и ветровую планки. Ветровая планка крепится выше обрешетки на расстоянии, равном размеру листа черепицы. Конек закрепляется дополнительно досками. Затем прикрепляют карнизную планку на свес кровли.

Кронштейны для крепежа будущих водосточных желобов также устанавливают до начала укладки черепицы. Их располагают в 50-60см друг от друга с учетом небольшого уклона желоба для стекания воды по нему.

Желоб закрепляют на кронштейнах, а карнизную рейку устанавливают на обрешетку таким образом, чтобы нижний край желоба был перекрыт ее нижним краем. Это необходимо для стекания конденсата, собирающегося на пленке, в желоб.

После окончательного монтажа обрешетки, до того как будет уложена металлочерепица крыша должна быть выложена слоями утеплителя, а также гидро- и пароизоляцией. Попутно выводят вентиляционные и дымовые трубы наружу.

Утеплитель не обязателен в том случае, если предусмотрена холодная кровля и помещение предназначено для хозяйственных целей, а не для проживания.

Пароизоляционная пленка укладывается первым слоем. Она защитит последующий слой утеплителя от попадания влаги, исходящей изнутри помещения. Пленку укладывают, тщательно скрепляя швы специальной склеивающей лентой.

Далее можно укладывать слой утеплителя, который обладает еще и шумоизоляционными свойствами. Третий слой оформляется гидроизоляционной пленкой, швы которой также аккуратно стыкуют с небольшим нахлестом и скрепляют между собой.

Если недостаточно тщательно подготовлена крыша — металлочерепица не ляжет ровно, а это чревато протеканием крыши и частыми ремонтами. После всех подготовительных работ можно приступать непосредственно к укладке листов покрытия на кровлю.

Нужные инструменты

Инструменты для обустройства кровли

Для самостоятельного монтажа вам понадобятся следующие инструменты:

отвертка или электрический шуруповерт;
молоток;
длинная ровная рейка для контроля прямых линий;
маркеры;
специальные ножницы для разрезания металла;
просечные электрические ножницы;
электролобзик;
ножовка для металла.

После того, как приобретены все материалы и инструменты, а кровля подготовлена к монтажу, приступаем к самому важному моменту – кроем крышу металлочерепицей.

Укладка черепицы

Если вы планируете покрывать крышу шатрового типа, начинать укладку следует с самой высокой точки, равномерно продвигаясь вниз. Двускатная крыша покрывается, начиная с левого или правого торца. Начав справа, устанавливайте каждый последующий лист на последнюю волну предыдущего.

Последовательность укладки должна быть следующей:

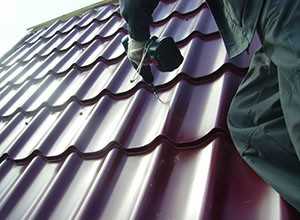

К обрешетке саморезом крепится первый лист у коньковой планки;
Следующий элемент покрытия устанавливают так, чтобы нижний край был идеально ровный, затем нахлест скрепляют шурупом-саморезом с наружной стороны волны под нижней частью относительно первой выгнутости.
Проверяют качество стыков между листами, недостаточные или неровные нахлесты выравнивают, слегка приподняв верхний лист и выровняв нижний. Листы скрепляют саморезами по верхней части волны. Важно следить, чтобы шурупы не касались обрешетки, иначе листы невозможно будет двигать при выравнивании.
После установки 3-4 листов черепицы нижний край тщательно выравнивают по отношению к карнизу. Только после этого листы закрепляются окончательно.
Далее следует крыть крышу металлочерепицей в той же последовательности, так, чтобы каждый последующий лист был подложен под предыдущий с одинаковыми нахлестами.

Совет! При монтажных работах вы, наверняка столкнетесь с проблемой резки листов. Разрезать металлочерепицу болгаркой или абразивными резаками нельзя. Дело в том, что нагреваясь и расплавляясь от таких инструментов, покрытие листов разрушается, отчего черепица в дальнейшем придет в негодность. Поэтому, пользоваться нужно специальными ножницами для металла или электропилой.

В случае если края листа все же повредились, следует покрасить их специальной защитной краской. То же самое рекомендуется сделать при случайном образовании сколов и царапин на листах. В противном случае лист быстро проржавеет от влаги и придется ремонтировать кровлю.

Перед тем, как перекрыть крышу металлочерепицей при необходимости частичного ремонта, нужно открепить близлежащие к поврежденному листы.

При укладке черепицы обратите внимание на то, чтобы край водосточного желоба располагались чуть ниже края листов черепицы. Размер отступа должен составлять 2.5-3см.

Правильно расположенный желоб относительно кровли не даст снегу его повредить. Водосточные желоба с круглым профилем заносятся задней частью в закрепленные держатели.

Желоба, имеющие прямоугольный профиль вставляются в держатели, согласно приложенной к ним инструкции, и закрепляются.

Когда выполняется кровля крыши металлочерепицей своими руками, следует обращать внимание на все нюансы монтажа. Иначе, придется переделывать работу.

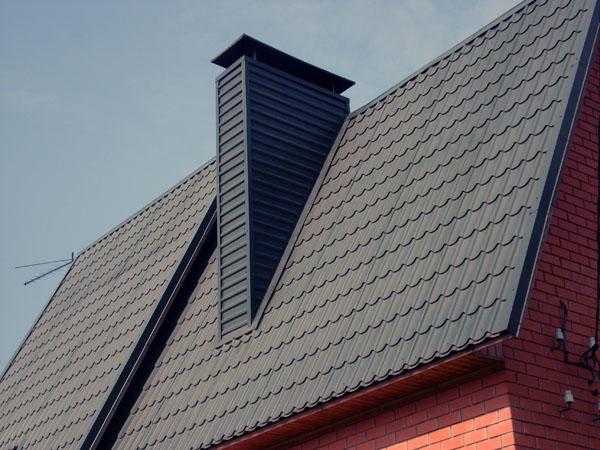

Особенно внимательно следует оформлять дымовые и вентиляционные трубы, а также выход для установки антенны. Антенный вывод перед установкой обрезается по верхней части, затем устанавливается на стойку. Все стыки закрепляют силиконовым клеем, а затем шурупами.

Для вывода вентиляции в листе черепицы проделывается аккуратное отверстие, после чего на проходной элемент наносится силиконовый клей и крепится к черепице шурупами.

Когда мы кроем крышу металлочерепицей своими руками, стоит обратить особое внимание на дымовую трубу. Необходимо обеспечить герметичность прилегающих к ней швов.

Для этого изнутри можно сделать специальный фартук следующим образом:

Возьмите брусок, и, прислонив его к стене, сделайте разметку на кирпиче.
Проштробите болгаркой отмеченную линию.
Подрежьте брусок в нужном месте и прикрепите его саморезом. Проделайте это вокруг всей трубы.
После заведения края фартука в штробу, покройте его силиконовым герметиком.
Под нижнюю кромку внутреннего фартука загоните плоский лист, так называемый галстук.
По краю галстука сделайте маленький бортик с помощью плоскогубцев или молотка.
Сверху от галстука смонтируйте лист черепицы.
Перед тем, как делать крышу дома металлочерепицей следует оформить наружный фартук. Для этого используйте верхние примыкающие планки. Проводите их установку, не заводя в штробу верхнюю кромку, а просто прикрепив ее к стенке.

Монтаж дополнительных элементов

После окончания укладки черепицы на кровлю можно приступать к монтажу дополнительных элементов. К ним относятся снегозадержатели, переходные мостики, кровельные ограждения, громоотводы.

Если у вас проводится не первоначальный монтаж, а перекрытие крыши металлочерепицей, то возможно, заземление уже было установлено до этого. Если же нет, то обязательно стоит его сделать.

Обратите внимание! Крыши домов из металла очень часто притягивают молнии, поэтому важно позаботиться о безопасности. Кроме этого, от ударов молний могут выйти из строя бытовые приборы, работающие на электричестве.

Если вы хотите узнать, как правильно покрыть крышу металлочерепицей — видео инструкция содержит все пошаговые действия, включая и установку заземления. Обычно громоотводы применяются трех видов – сетчатые, антенные и стержневые. Для обычного жилого дома чаще применяются два последних типа, а сетчатые устанавливают на больших зданиях.

На нашем сайте вы можете найти инструкции о том, как правильно крыть крышу металлочерепицей видео уроки по этой теме подробно расскажут о процессе работ. Самостоятельный монтаж при серьезном подходе обойдется вам гораздо дешевле, чем привлечение помощи рабочих. Процесс работ не настолько сложен, как может показаться на первый взгляд.

Соблюдая все правила, вы вполне сможете справиться с этой работой самостоятельно. А качество конечного результата будет зависеть только от вас.

Как крыть крышу металлочерепицей правильно своими руками: кроем кровлю и перекрытие

35) Как крыть крышу металлочерепицей правильно да еще и своими руками – Вы узнаете из нашей статьи. Итак, кроем кровлю, делаем перекрытие вместе!

Источник: krovlyakryshi.ru

Покрытие крыши металлочерепицей своими руками

На сегодняшний день металлочерепица, безусловно, одно из лучших кровельных покрытий. Прочное, не требующее особого ухода, долговечное и не слишком дорогое. К числу её достоинств относится и презентабельный внешний вид. Функциональность кровли определяется правильностью монтажа, но не стоит думать, что качественно покрыть крышу смогут только специалисты.

Внимательно изучив особенности работы с этим материалом, уложить металлочерепицу вполне возможно и своими руками. Главное – иметь чёткий план работы, не спешить и соблюдать меры предосторожности.

Основные правила при работе с металлочерепицей

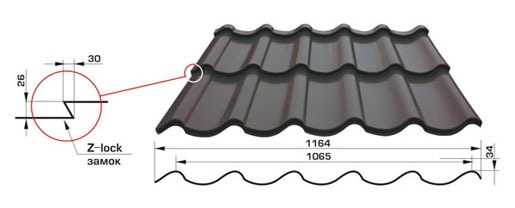

Этот кровельный материал представляет собой оцинкованный стальной лист сложной конфигурации толщиной от 0,45 мм с двусторонним защитным покрытием. Лицевая (рабочая) сторона, как правило, имеет дополнительную защиту в виде целлулоидной плёнки, которая снимается перед монтажом. При работе с металлочерепицей следует:

Хранить материал в месте, защищённом от атмосферных осадков. Количество листов в стопке не должно превышать указанного в инструкции. Не класть на поверхность листа тяжёлые предметы.

Не допускать механических воздействий, избегать появления вмятин и царапин.

Работать в перчатках.

Не бросать и не тащить листы волоком.

Производить монтаж в мягкой обуви, наступать только в углубление волны.

Для крепежа использовать только специальные кровельные саморезы.

Быть внимательным при разметке.

Резать металлочерепицу ножницами по металлу, ножовкой или вырубными электроножницами. Срезы подкрасить соответствующей краской (аэрозольным путём или кисточкой).

Подготовительные работы

Перед монтажом необходимо ещё раз проверить жёсткость соединений стропильной системы, соблюдение проектных размеров (в том числе диагоналей скатов) и то, насколько правильно она собрана – стропила должны находиться строго в одной плоскости. При необходимости – выровнять.

Деревянные элементы кровли желательно обработать специальной влагостойкой пропиткой. Следует рассчитать и приобрести все необходимые строительные материалы для устройства «кровельного пирога» (если нужно) и монтажа обрешётки.

Расчёт количества материала

Подсчитать количество материала на кровлю вполне по силам любому человеку, имеющему среднее образование. В первую очередь нужно вычислить точные площади скатов (если у вас есть подробный чертёж кровли, это элементарно). Их сумма будет общей площадью крыши. Прибавьте к полученному результату 10% и узнаете необходимое количество утеплителя, паро- и гидроизоляции.

Количество черепицы считается с учётом свеса, нахлёстов и обрезков (если крыша имеет сложную форму). Обычно рабочая ширина листа металлочерепицы – 1,1 м. После того, как вы узнали количество рядов металлочерепицы и длину волны, вам будет несложно определить количество обрешётки.

Кровельный пирог

До того как вы приступите к укладке металлочерепицы, вам нужно позаботиться о создании

Структура кровельного пирога

оптимальных условий для функционирования кровли. Крыша вашего дома должна хорошо вентилироваться, иметь надёжную гидроизоляцию и защиту от теплопотерь.

«Кровельный пирог» обеспечивает комфортный температурный режим в доме и надёжно защищает элементы кровли от разрушения и коррозии. Если потолочное перекрытие утеплено, вы можете обойтись без утеплителя при монтаже металлочерепицы, но гидро- и пароизоляционные слои необходимо устроить в любом случае.

Подробнее об устройстве крыши под металлочерепицу узнаете здесь.

Для пароизоляции лучше использовать современные мембранные рулонные материалы. Плёнка расстилается горизонтально (поперёк стропил) со стороны чердака с нахлёстом 10-15 см и крепится к стропилам степлером. Потом между стропил плотно укладывается утеплитель. Между утеплителем и пароизоляцией необходимо оставить вентиляционный зазор (не менее 2 см).

Гидроизоляционный слой устраивается так же как и пароизоляция, но с наружной стороны стропил и крепится контробрешёткой. Гидроизоляция нужна также на потолочном перекрытии. При настиле плёнки обращайте внимание на правильное расположение – рабочей стороной наружу.

Монтаж обрешётки

Для устройства обрешётки лучше всего использовать обрезную доску не менее 2,5 см толщиной и шириной от 10 см. Самая нижняя доска обрешётки должна быть выше остальных на высоту волны металлочерепицы.

Шаг обрешётки зависит от параметров кровельного покрытия, причём расстояние между первым (нижним) и вторым рядом должно быть меньше этого значения на 10 см. Под коньки, ендовы, вентиляционные выходы и слуховые окна делается дополнительная обрешётка. Крепить обрешётку следует оцинкованными гвоздями или саморезами по дереву (с помощью шуруповёрта).

Как покрыть крышу своими руками — инструкция

Сначала нужно установить необходимые кровельные элементы. На карнизную доску крепятся специальные крюки для водосточных желобов. Затем устанавливаются карнизные планки, обеспечивающие стекание воды в жёлоб. Планки монтируются с нахлёстом 5-10 см и фиксируются

Укладка и крепление кровельных листов

оцинкованными саморезами через 30-35 см. Затем обустраиваются ендовы и «фартуки» вокруг труб и слуховых окон. В местах примыкания делается дополнительный слой гидроизоляции и уплотняется герметиком.

Перед тем как начать укладку металлочерепицы, нужно определиться с тем, как вы будете её поднимать

на крышу и в случае необходимости установить лаги из толстых досок или бруса. Можно поднять сразу несколько листов и уложить их на стеллаж в подкровельном пространстве, переложив листы деревянной рейкой.

Металлочерепица оборудована специальной капиллярной канавкой, отводящей воду, попавшую под листы в местах нахлёста. Нужно следить за правильным расположением листов (канавка должна быть внутри стыка). Независимо от того, какая форма у вашей крыши, листы металлочерепицы укладываются строго горизонтально (полностью совпадая с линией карниза) и должны находиться на одном расстоянии от стены по всей длине ската.

Существует несколько способов укладки на прямоугольных скатах:

В один ряд. Самый нижний лист выравнивают относительно карниза и фронтона, крепят одним саморезом в середине (не закручивая его до конца). Укладывают второй лист, выравнивают по первому и крепят листы между собой. Смонтировав нижний ряд и проверив правильность положения листов, его капитально крепят к обрешётке (кроме последнего листа. Его полностью прокручивают саморезами только после укладки второго ряда).

В несколько рядов. Второй лист крепят над первым, третий рядом, четвёртый над третьим. Таким образом собирается, выравнивается и крепится блок из четырёх листов. Затем в таком же порядке монтируются ещё четыре листа и т.д.

Лесенкой. Монтируются три нижних листа в первом ряду, два во втором над ними и крайний лист в третьем ряду. Листы выравниваются и прокручиваются саморезами. Затем в каждый ряд, начиная с нижнего, последовательно добавляется и основательно крепится лист металлочерепицы.

На трапециевидных скатах монтаж начинается с прямого угла.

Схема крепления листа металлочерепицы

На треугольных скатах устанавливают первый лист строго по центру и от него монтируют листы в обе стороны. Саморезы закручиваются через одну волну в прогиб (где металлочерепица прилегает к обрешётке), в местах нахлёста – в каждую.

Нельзя слишком сильно закручивать саморезы – они могут деформировать профиль и нарушить герметичность соединения.

Следует тщательно вымерять и аккуратно прочерчивать линию реза (далее узнаете как правильно резать листы металлочерепицы). При необходимости можно пользоваться шаблонами или «чертками».

Места примыканий с вертикальными элементами кровли (слуховыми окнами, трубами, вентиляционными выходами и т. д.) нужно проклеить клейкой лентой и уплотнить силиконовым герметиком. Под жёлоб ендовы с большим углом следует проложить пористый саморасширяющийся или универсальный уплотнитель.

Подробнее о самостоятельном монтаже смотрите в видео.

Монтаж доборных элементов

Торцевая планка. Этот кровельный элемент, кроме своей основной функции (защиты металлочерепицы от ветра) выполняет и декоративные функции – улучшает внешний вид крыши. Монтируется торцевая планка от карниза к коньку и крепится к ветровой доске саморезами через 50-60 см. Нахлёст около 10 см. Торцевая планка должна в обязательном порядке перекрывать гребень волны.

Конёк. Коньковые элементы придают кровле завершённую форму и препятствуют попаданию осадков внутрь крыши. Устанавливаются они внахлёст (10-15 см) на стыке скатов и с небольшим выпуском в обе стороны. Крепятся через волну саморезами с обеих сторон.

Планки примыкания. Эти доборные элементы у

krovlyaikrysha.ru

Устройство кровли из металлочерепицы и ее конструкция

Чтобы крыша не подтекала, хранила тепло и долго радовала хозяев своим красивым видом, необходимо ее обустроить по всем правилам. При этом для каждого из кровельных материалов существуют свои тонкости и технологии монтажа. В данном материале мы подробно разберем — устройство кровли из металлочерепицы.

Существует два принципиально различных подхода к утеплению крыши дома, это так называемая теплая кровля и холодная кровля. В зависимости от выбранного типа кровли будет несколько отличаться и ее устройство. Поэтому в начале рассмотрим особенности каждой из данных типов крыш, после чего приступим к тем элементам которые являются одинаковыми для данных типов кровель.

Теплая кровля – как устроена и почему так называется

Это кровля, у которой утеплены скаты крыши, поэтому на чердаке вполне комфортно и можно устраивать жилое помещение т. е. так называемую мансарду. А для этого нужно провести ряд операций, создав целую кровельную систему. Рассмотрим устройство данной крыши.

Предусматриваем защиту от воды

На изнанке металлочерепицы может образовываться конденсат. Чтобы он не капал на утеплитель и не промочил его, нужно проложить гидроизоляцию. Для этого хорошо подходят мембраны. Они лучше пленок тем, что проницаемы для пара. Поэтому влага нигде не скапливается, а спокойно уходит наружу. Такие супердиффузионные способности мембран, хорошо выполняют свои функции и место экономят (их кладут на утеплитель без всякого зазора).

Сначала изолируют ендову. Мембрану из рулона прокладывают по всей ее длине, начиная сверху. Стыки на ендове и примыканиях клеим строительной лентой той же марки, что и мембрана. По стропилам гидроизоляцию кладут от карниза до конька, раскатывая рулоны горизонтально. Стыки отдельных рулонов делают на стропилах, перехлест между ними – 15 см. Провисание мембран не допускается – они должны быть хорошо натянуты.

Утепляем крышу, а затем кладем пароизоляцию

Продолжаем стряпать «пирог кровли из металлочерепицы». Сразу за гидроизоляционной мембраной, с внутренней стороны, ложится утеплитель. Чаще всего для таких целей используют маты базальтовой ваты, но можно использовать и другие виды утеплителей.

Маты из базальтового волокна укладваются между стропилами крыши. Если положить надо не один слой, а несколько, то стыки между матами первого слоя перекрывают плитами второго. Иначе мостики холода могут дать о себе знать. Поверх утеплителя укладывают пароизоляционную мембрану. Нужна она чтобы испарения из внутренних помещений не могли аккумулироваться в утеплителе.

Защита утеплителя от проникновения влаги как изнутри так и снаружи.

Общее устройство теплой кровли из металлочерепицы.

Особенности холодной кровли

Главная особенность данной кровли заключается в том, что сами скаты не утепляются, утеплитель укладывается лишь на нижнюю часть чердака. Получается в доме тепло, а скаты проветриваются.

Защищаем утеплитель от влаги

Кроме упоминаемых выше мембран, холодная кровля из металлочерепицы допускает использование и водостойкой пленки. В отличии от мембран, пленки должны провисать между стропилами примерно на 20 мм, для стока конденсата. Как и для теплой кровли, гидроизоляцию нужно проложить горизонтально, от карниза до конька, с нахлестом 15 сантиметров.

Общее устройство холодной кровли из металлочерепицы.

Важный элемент кровли – обрешетка

Для создания обрешетки используют бруски сечением 50/50 мм и обрезную доску размером 32/100 и 50/100 мм. В низу ската кровли, вдоль карнизного свеса прибивается две доски 50/100. Затем поверх гидроизоляции набивается контробрешетка из брусков 50/50 мм. Бруски прибиваются вдоль стропил, от конька к низу. Поверх данной контробрешетки с определенным шагом, горизонтально крепят доски обрешетки. Шаг крепления данных досок будет зависеть от вида профиля металлочерепицы которой планируется покрыть крышу.

Обрешетка под конек

Самая верхняя часть крыши требует упрочнения. Для этого надо прибить по паре досок с каждой из сторон коньковой планки.

Торцы кровли

С торца кровли нужно прибить доски большие чем основная обрешетка, на высоту профиля металлочерепицы.

Обрешетка под ендову

Ендова — это внутренний стык двух скатов крыши. В местах прохождения ендовы обрешетку делают сплошной.

Ограждение кровли

Оно просто обязано быть надежным, поэтому делается выше свеса карниза. Для ориентира можно взять высоту несущей стены. Обрешетка в этих местах нужна сплошная. Поэтому между рядовой обрешеткой добавляются дополнительные доски и делается сплошное основание.

Элементы кровельной системы

Конструкция кровли из металлочерепицы предполагает крепление всех элементов кровельной системы к смонтированной обрешетке, далее рассмотрим все эти элементы.

Карнизная планка, держатель для желоба и сам желоб

Вначале закрепляют специальные держатели желоба. Затем прикрепляют желоб для стока воды. И только после этого закрепляю карнизную планку. Ее приделывают к обрешетке саморезами так, чтобы край желоба не торчал из-под нее.

Ендовы кровли из металлочерепицы

В зависимости от формы крыши таких элементов может быть несколько. Ендову нижнюю крепят к обрешетке под кровлей, ендову верхнюю (декоративную планку) – над кровлей. При стыковке планок нижней ендовы делают нахлест не менее 10 — 15 см. Фото смотрите выше.

Примыкания

Эти узлы необходимы для плотного примыкания кровли с трубами и стенами. Как и ендовы, они состоят из верхних и нижних планок. Сделав фартук из нижних планок, под него подводят галстук, предназначенный отводить воду в ендову или к внешнему карнизу. Затем крепится кровельное покрытие и только поверх его монтируются планки примыкания верхние.

Монтаж металлочерепицы

Если лист металлочерепицы закрывает весь скат крыши, то монтаж ведется, начиная с конька. У первого листа проверяем расположение относительно торца и карниза (над которым он должен выступать сантиметров на 5). Далее монтируем металлочерепицу — хоть справа налево (с нахлестом следующих листов на предыдущие), хоть слева направо (с нахлестом предыдущих листов). Каждые 3 соединенных листа надо проверять относительно параллельности карнизу. Саморезы вкручивают в боковой нахлест (верхнюю точку). Нельзя допустить захватывания при этом обрешетки.

Теперь рассмотрим схему кровли из металлочерепицы, когда длина ската крыши больше, чем листы материала. Сначала состыковывают листы по их длине. А затем выравнивают первые 4 листа по торцу. Крепим каждый квадратный метр черепицы саморезами (с ЭПДМ прокладкой) в количестве 6 или 8 штук. Лист (нижнюю часть) крепим в изгиб волны там, где материал прилегает к обрешетке. Монтаж идет через волну, следующие ряды саморезов сдвигают в шахматном порядке.

Завершающие элементы кровельной системы

Торцевые планки

C торца крыши устанавливаются торцевые планки. Закрепляют их саморезами через 50 — 60 см. При этом нахлест между соседними планками должен составлять порядка 50 мм.

Коньковые планки

Эти элементы бывают плоской или закругленной формы. Последние дополнительно требуют прикрепления к своему торцу заглушки. Она бывает простой и конусной, крепится заклепками или саморезами. Перед установкой планок под конек кладем уплотнитель (универсальный или фигурный). Планки монтируются с помощью коньковых саморезов.

Устройство вентиляционных и проходных элементов

Перечисленные далее дополнительные узлы кровли из металлочерепицы нужны для удобства монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Вентиляционные выходы нужны в каждом пролете стропил, иначе хорошего воздухообмена не будет. Но при наличии под самой крышей неутепленного «холодного треугольника» хватит и одного выхода на каждые 60 квадратных метров крыши. В металлочерепице делают отверстие, а затем крепят элемент саморезами к краям этого отверстия. Если в комплекте выхода нет силиконового герметика, то его наносят дополнительно.

Канализационный выход

Канализационный выход соединяют со стояком. Для этого используется гофрированная труба. На крыше для монтажа проходного элемента вырезают кусок металлочерепицы. После монтажа гидроизоляции, герметика и уплотнителя выход канализации вставляют в проходной элемент (который крепят к металлочерепице саморезами).

Выход для антенн и электрических кабелей

Для герметизации мест стыковки антенн, кабелей и дымоходов типа «сэндвич» с кровельным покрытием используют специальные так называемые антенные выходы. Резиновую верхушку антенного выхода срезают и делают на 20% меньше диаметра проходящей трубы и натягиваю на трубу. Основанию антенного выхода придают форму профиля металлочерепицы и промазав его силиконовым герметиком, прикручивают саморезами к металлочерепице.

На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

Устройство элементов безопасности и их назначение

Лестница

Чтобы подняться на крышу, необходима устойчивая лестница. Она состоит из стеновой и кровельной лестниц с кронштейнами. Кронштейнов требуется по 4 штуки на секцию, их ставят в месте нижнего волнового изгиба, там, где обрешетка сплошная. И кронштейны, и верх кровельной лестницы крепят болт-шурупами. Стеновая лестница устанавливается так, чтобы самая верхняя ступень находилась напротив края карниза. При этом сама стеновая лестница должна быть в створе с кровельной.

Кровельное ограждение

Эти металлические элементы – необходимое условие при работах на крыше. Крепят их при помощи специальных опор к сплошной обрешетке через нижнюю часть волны, уплотняя прокладкой из резины. Фото смотрите выше.

Переходной мостик

Переходные мостики нужны для безопасного хождения по крыше от окна мансарды, люка или лестницы. Крепят их таким же образом, как и ограждения, только сплошная обрешетка не обязательна.

Снегозадержатели

Снегозадержатели имеют трубчатую конструкцию, выполняются из металла, окрашенного в черный, коричневый, красный или зеленый цвет. Они устанавливаются по всему периметру кровли, выше карнизного свеса. Кроме этого они обязательно ставятся над входом в дом, окнами мансарды, а также над каждым уровнем многоярусной кровли.

Схема кровельной системы Металл Профиль

Ниже расположена схема кровельной системы компании Металл Профиль. На ней все рассмотренные выше узлы соединены в целую крышу.

Водосточная система

Грамотное устройство крыши под металлочерепицу обязательно предполагает надежную систему водостока. Состоит она из различных элементов.

Водосточный желоб

Для одной водосточной трубы по правилам положено 10 метров желоба, не более. На этом желобе выпиливается отверстие V-образной формы и шириной 10 сантиметров – туда будет вставляться выпускная воронка. Ее необходимо закреплять в 15 сантиметрах от края желоба.

Держатели для желоба

Их надо ставить до того, как смонтированы карнизы крыши и металлочерепица. Устанавливают держатели через каждые 0,4 – 0,5 метра. Их надо разметить, чтобы получился уклон до 5 миллиметров на метр, а потом согнуть полосогибом. Либо можно изогнуть уже закрепленные держатели, разметив их с помощью натянутого шнура.

Заглушки для желоба

Ставят эти элементы с обоих торцов желоба, плотно забивая их внутрь киянкой.

Выпускная воронка

Ее передний край подводят под внешний отогнутый край желоба. Фиксируем воронку резным фланцем, пригнув его к задней кромке водосточного желоба.

Соединители

Когда надо скрепить между собой желоба или их углы, обязательно делается перехлест от 2,5 до 3 сантиметров. Для этого используют специальные детали – соединители. Они имеют резиновые прокладки и замок, состоящий из заднего фланца и язычка спереди. С помощью этого замка желоба легко соединить – хоть в ряд, хоть под углом.

Паук

Эта деталь ставится в воронку водосточной трубы, не пуская туда мусор и осенние листья. Хотя бы один раз в году паука надо чистить, иначе он перестанет выполнять свои функции.

Труба для соединения и ее колено

Для перехода от воронки к водосточной трубе используют два колена и соединительная труба. Их отпиливают на месте, определив необходимый размер.

Водосточная труба и ее держатели

Держатели выпускаются двух видов. Эти элементы универсальны – подходят для всех поверхностей и всех материалов. К стене данные элементы крепят через метр. Кроме того, требуются крепления на трубных стыках. При монтаже от заготовки трубы отрезаются куски необходимой длины, которые вставляют в держатели, крепко защелкнув замками. В нижней части водосточной трубы, отступив от отмостки 30 сантиметров, закрепляют колено для слива воды.

Тройник водосточной трубы

Нужен тогда, когда для двух воронок имеется один слив. Снизу тройник обжимают. Сбоку раструб этого элемента достаточно широк, что весьма удобно. Это позволяет менять угол входа боковой трубы.

Воронка для сбора воды

Если кровля фальцевая или относится к одному из сложных видов, то желоб меняют на воронку. Эту воронку просто вставляют в трубу, закрепленную на карнизе хомутом. Его делают из металлической полоски, а соединяют саморезом.

Ограничитель для предупреждения перелива

Он нужен там, где вода стекает постоянно, а иногда и в больших количествах (под ендовой, к примеру). Ставят его на угол желоба или на желоб.

Вот, пожалуй, и перечислены все основные элементы, которые предусматривает технология устройства кровли из металлочерепицы. И если их все правильно установить, то выйдет крепкая, красивая и непромокаемая крыша.

Видео инструкция по монтажу кровли из металлочерепицы «Металл Профиль»

Вам будет интересно

srbu.ru

Как правильно перекрыть крышу металлочерепицей

Каждый из нас не раз видел металлочерепицу. Каждый год не одна сотня квадратных метров этого кровельного материала монтируется на различных крышах. Ввиду повсеместного использования металлочерепицы, хочется сказать несколько слов о грамотном выборе материала, правильном ее хранении, а также о том, как перекрыть крышу металлочерепицей и установить все дополнительные элементы, которые идут к ней в комплекте.

Содержание:

Достоинства металлочерепицы
Расчет листов металлочерепицы
Возведение стропильной системы
Обустройство гидроизоляции и вентиляции
Возведение обрешетки под металлочерепицу
Крепление листов металлочерепицы
Торцевая и коньковая планка
Верхняя ендова и планки примыкания
Крепление водостоков и снегозадержателей
Молниеотвод и заземление кровли

Достоинства металлочерепицы

Впервые этот кровельный материал в продаже появился в Финляндии во второй половине минувшего века и с тех пор успешно лидирует среди всех покрытий такого рода. Сегодня металлочерепица производится из алюмоцинковой стали, которая имеет защитное полимерное покрытие, которое защищает металл от коррозии и окрашивается в разные цвета.

При изготовлении этого материала используется несколько покрытий, которые различаются по своим свойствам, стоимости и толщине. Оцинкованные профилированные листы имеют более сложную внутреннюю структуру, чем кажется изначально: обычно для основы применяется холоднокатанный горячеоцинкованный лист, что имеет толщину 0,4-0,5 миллиметров.

Металлочерепица обладает перечнем ключевых качеств, которые и определили такую ее популярность: небольшой вес, легкость монтажа, длительный срок полезной службы, повышенная износостойкость и разумная цена. Материал не горит, не деформируется и не плавится. Иногда потребители грешат на повышенный шум во время сильного ветра или дождя, однако это наблюдается при неправильном монтаже кровли, шумоизоляции и водоотвода.

Этот кровельный материал обладает стильным внешним видом, зачастую имитирующим традиционную керамическую черепицу, но намного превзошел глиняный аналог по эргономическим качествам. Используют металлочерепицу для проведения реконструкции построек или нового строительства. В любом случае она способна прослужить 50 лет, а то и больше, не теряя свой первозданный облик в течение всего времени эксплуатации.

Процесс укладки листов металлочерепицы относится к таким работам, при выполнении которых необходимо строго придерживаться требований, указанных производителем в инструкции. Отступление от этих рекомендаций может привести к существенному сокращению времени службы материала, а производители в таких случаях отказываются от ответственности в виду нарушения гарантийных обязательств.

Расчет листов металлочерепицы

Чтобы купить нужное количество листов металлочерепицы, обратите для начала внимание на любой жилой дом, в котором обустроена подобная кровля. Поперек ската кровли размещаются «волны», а вдоль — располагаются «ряды». Шагом металлочерепицы называют расстояние между рядами. А лист, который состоит из 6 «волн» и имеет шаг в 350 миллиметров, именуется «модуль». В продаже представлены одно-, трех-, шести- и десятимодульные складские листы.

Но также можно себе заказать листы по собственным измеренным размерам. Безусловно, цены за спецзаказ, будут выше. Однако при покрытии сложной крыши листами стандартных размеров получается много отходов, что также влияет на цену перекрытия крыши металлочерепицей. А вот возможность индивидуальной нарезки кровельного материала под каждого заказчика позволяет эти отходы снизить намного. Поэтому выбирать складские листы или их нарезку нужно, исходя из определенного варианта.

Лист металлочерепицы имеет 2 ширины: общую и полезную. Что касается длины изготовляемых листов, то минимальная длина составляет 450 миллиметров, а максимальная достигает 7 метров. Нижние 50 миллиметров листа от черты реза до гребня волны называют «нижним резом», размер которого одинаков для резанных и складских листов. «Верхний рез» от гребня волны до края сверху составляет 50 миллиметров для стандартных листов металлочерепицы и до 300 миллиметров для листов по спецзаказу.

Чтобы рассчитать число рядов листов по горизонтали, нужно максимальную длину ската по коньку или карнизу поделить на полезную ширину листа. Полученное число округлите к большему значению. Подсчитать длину листов в укладываемом ряду можно, суммируя несколько величин.

Первая из них – длина ската, измеряемого от карниза до конька, то есть от нижней до верхней точки ската. Вторая — длина карнизного свеса в 0,05 метра, что рассчитывается для предотвращения попадания влаги под кровельные листы. Третья — длина вертикального перехлеста листов в 0,15 метра. Если в ряду имеется два и больше листов, то каждый последующий лист будет накладываться на нижний, друг с другом сцепляясь в месте «замка» и образуя прочное, герметичное и ровное соединение.

При выборе листов металлочерепицы помните, что не рекомендуется брать листы, что имеют длину больше 4-4,5 метров, потому что это затратно и достаточно трудоемко, неудобства возникают при погрузке, разгрузке и подъёме материала на кровлю, ведь длинный лист может поцарапаться, погнуться и деформироваться. При использовании очень длинных листов металлочерепицы их лучше резать на куски, которые нужно укладывать с нахлестом в 150 миллиметров.

Металлочерепица, согласно строительным нормам, должна храниться в неотапливаемом помещении, где поддерживается защита от погодных факторов – дождя и прямых солнечных лучей. Профили, которые имеют заводскую упаковку, нужно уложить на ровную площадку с применением в качестве подставки брусья, что имеют толщину 20 сантиметров, с шагом 50 сантиметров. Если вы планируете хранить материал дольше, чем 1 месяц, распакуйте металлочерепицу и уложите в штабеля до 70 сантиметров высотой.

Возведение стропильной системы

Расчет элементов стропильной системы нужно производить на стадии проектирования кровли. Следует учитывать особенности формы кровли, ветровые и снеговые нагрузки для региона. При ошибках в просчете по шагу и сечению стропил кровля со временем может просесть, также появляются трещины. Шаг стропил под металлочерепицу должен составлять 600-900 миллиметров. Если этот показатель будет увеличен, то рекомендуется применять поперечные доски большого сечения (обрешетку). Как правило, принято использовать стропила сечением 100 или 150 на 50 миллиметров.

Если вы планируете утеплить кровлю, желательно обустроить между стропилами дополнительную горизонтальную вентиляцию. А именно в боковой части стропил просверлить возле верхней части кровли отверстия, что имеют диаметр 2-2,5 сантиметров, с шагом 30 сантиметров. После этого необходимо обработать древесные материалы противопожарными и антисептическими пропитками.

Пред тем, как перекрыть крышу металлочерепицей своими руками, рекомендуется проверить по диагонали длину всех скатов, так как кровля должна иметь правильную прямоугольную форму. Затем проверьте карниз, конек, плоскость и переломы скатов на горизонтальность. При наличии погрешностей нужно провести выравнивание поверхности.

При выборе металлочерепицы в качестве кровельного покрытия минимальный угол наклона крыши должен достигать 14 градусов, что обеспечивает допустимый сток воды, кровля в себе не будет накапливать влагу и протекать в будущем. Обязательно установите карнизную доску в выпиленные в стропильных ногах пазы, чтобы добавить конструкции большую жесткость для монтажа крюков для водосточных желобов.

Во многих инструкциях по установке листов металлочерепицы рекомендуется установить также лобовую планку. Лобовую доску крепят на торцевую часть стропил для дополнительной защиты. Подшивку карнизных свесов выполняют с помощью профнастила, сайдинга или софитов, изготовив предварительно специальную обрешетку. Если в качестве подшивки используются софиты без перфорации, необходимо оставить вентиляционные зазоры для обеспечения свободного притока воздуха в пространство под кровлей.

Крюки для желобов устанавливают непосредственно перед креплением металлочерепицы. Лучше всего применять длинные крюки, обеспечивающие большую прочность конструкции. Держатели желобов установите на карнизную планку, выпилив пазы для «ножки» крюка. Закрепите крюки саморезами. Шаг установки держателей водосточного желоба обычно совпадает с шагом стропил. Для смонтированной кровли из металлочерепицы принято использовать короткие крюки.

Обустройство гидроизоляции и вентиляции

Любому кровельному пирогу противопоказана влага и её самое минимальное попадание в подкровельное пространство, так как она приводит к гниению и растрескиванию стропильной системы и коррозии листов металлочерепицы. Избежать подобных негативных факторов получится, если вы выберете для кровли утеплитель достаточной толщины, защитите его от воздействия конденсата путем гидроизоляционной пленки и от влаги посредством пароизоляции, а также устроите естественную вентиляцию пространства.

Для организации правильной вентиляции крыши из металлочерепицы нужно рассчитать площадь вентиляционных зазоров, согласно соотношению общего пространства зазоров под вентиляцию к общей площади кровли 1 к 100. Помните, что вентиляционные зазоры необходимо размещать между гидроизоляцией и кровлей, тепло- и гидроизоляцией для сквозного протока воздуха, у конька и в подшивке карниза для притока воздуха.

Для гидроизоляции кровли из металлочерепицы принято использовать гидроизоляционные и антиконденсатные пленки, а также супердиффузионные мембраны. Категорически не стоит под металлочерепичную кровлю укладывать битумную гидроизоляцию! Гидроизоляционный материал укладывают таким способом, чтобы потоки воздуха проходили от карниза без препятствий под конек крыши и выходили через вентиляционные отверстия, что установлены в самом высоком месте.

Укладывают гидроизоляционный слой в горизонтальном направлении между коньком и карнизом с нахлестом в 15 сантиметров, поверх стропильной системы. Начинать следует от карнизов. Укладывайте материал с небольшим провисанием между ногами стропил в 20-25 миллиметров, чтобы избежать разрыва пленки в холодную пору. Крепеж данного материала можно осуществить при помощи деревянных реек, установленных вдоль стропильных ферм. Пароизоляционную пленку уложите внахлест под утеплителем, соединяя её куски клейкой лентой.

Возведение обрешетки под металлочерепицу

Металлочерепица требует создания обрешетки. Для этого используются бруски, что имеют сечение 5 на 5 сантиметров, и доски размером 3,2 на 10 сантиметров. Первым делом прибейте от конька к карнизу к стропилам по гидроизоляционной пленке спадающие бруски. В горизонтальном направлении к ним крепят доски обрешетки. Первая из них от карниза должна на 1-1,5 сантиметров быть толще остальных – 5 на 10 сантиметров.

Доски нужно крепить с соблюдением таких расстояний: от начала первой доски до середины следующей должно быть 28 сантиметров, между серединами остальных досок – 35 сантиметров. Шаг обрешетки рекомендуется проверять через каждые 5 рядов от первой доски. Самостоятельная укладка металлочерепицы — дело нелегкое. И если вы ошибетесь с горизонтальностью карнизной доски, то придется всю обрешетку перебивать заново.

Около мансардных окон, дымоходных каналов и в ендовах нужно выполнить сплошную обрешетку, прибив к сторонам коньковой планки дополнительно две планки примыкания размером 150 на 25 миллиметров на протяжении 300 миллиметров. Если угол ендовы почти плоский, стоит проложить дополнительный слой гидроизоляционного материала. Ендова крепится с помощью саморезов к обрешетке с шагом 300 миллиметров. Нижний край ендовы следует уложить сверху карнизной планки. Нахлест должен составлять при горизонтальном стыке ендов не меньше 100 миллиметров.

В дымоходной трубе необходимо выполнить штроб (в швы кладки категорически запрещено штробить) глубиной не меньше 15 миллиметров и провести гидроизоляцию на трубу на 50 миллиметров, закрепив срез клейкой лентой. Внешние планки примыкания будут накладываться на трубу, верхнюю часть заводя в штроб. Это место необходимо загерметизировать качественным теплостойким герметиком. Также на данном этапе необходимо предусмотреть места для обустройства проходных элементов кровли — вентиляционных и антенных выходов.

Крепление листов металлочерепицы

Вот мы и подошли к главному вопросу, как правильно перекрыть крышу металлочерепицей. Независимо от того, что металлочерепица является прочным материалом, при работе с ней стоит соблюдать некоторые правила. Процесс укаладки металлочерепицы начинается на земле, нужно распаковывать и разложить листы в стопки, предназначенные для каждого ската. Нельзя листы брать голыми руками, надевайте защитные рукавицы.

Технология обустройства кровли из металлочерепицы допускает выполнение раскроя листов под сложные участки на объекте. Однако нельзя резать листы болгаркой, так как может повредиться защитный полимерный слой. Используйте для резки электрические высечные или ножницы по металлу. Прежде чем заняться раскроем, потренируйтесь на отдельном куске, так как резать металлочерепицу сложнее, чем обыкновенный стальной лист.

При поднятии на кровлю металлочерепицы её важно не поцарапать. Берите лист материала при перемещении за край линии штамповки и поднимайте на кровлю при помощи направляющих из досок. Длинные листы не рекомендуется поднимать за края, потому что лист может прогнуться. Также не грузите одновременно несколько листов. Помните, что для перемещения по листам нужно выбирать обувь с мягкой подошвой. Не наступайте на гребень волны, а только на носки. Ставьте ногу параллельно скату.

Направление укладки листов не привязано ни к чему, поэтому может проводиться слева направо или справа налево. При выборе монтажа металлочерепицы слева направо придется приподнимать край листа, а край следующего помещать под него. В результате крайний лист будет опираться на предыдущий, а точнее — на его поперечную волну, что позволяет предотвратить скольжение листов. На двускатных кровлях монтаж листов начинают от торца, а на вальмовых — укладывают от вальмы. Выравнивают листы относительно карнизов. Если начинать укладку покрытия с длинных листов, будет намного проще их выровнять.

При укладке материала в один ряд первый лист помещают на обрешетку, временно прикрепив одним саморезом. Затем уложите следующий лист, выровняв относительно первого, и скрепите между собой листы. Следите, чтобы все листы плотно и правильно с геометрической позиции состыковывались между собой. Осуществляйте монтаж металлочерепицы, двигаясь от карниза к коньку. После этого прикрепите все листы к обрешетке, а последний в ряду лист крепят к обрешетке только после выравнивания следующего блока.

При укладке листов металлочерепицы справа налево в несколько рядов уложите первый лист, выровняв его по торцу и карнизу, потом наложите сверху первого второй лист, временно его закрепите одним саморезом по центру листа у конька, выровняйте листы и их между собой скрепите саморезами. Затем нужно уложить третий лист с левой стороны от первого, скрепить листы между собой и уложить над третьим четвертый лист. Выровняйте по торцу и карнизу весь блок, а потом окончательно прикрепите листы металлочерепицы к обрешетке.

При укладке материала на треугольном скате необходимо перед началом монтажа разметить центр ската и через этот центр провести ось. Затем такую же ось нужно отметить на листе и совместить черты осей, нарисованные на листе и скате. Закрепите лист у конька одним саморезом. В обе стороны от него продолжайте монтаж по принципам, что были описаны в предыдущих вариантах.

Листы металлочерепицы крепят между собой, карнизам, торцам и обрешетке. Сначала крепят между собой три-четыре листа на стыках, потом закрепляют их на своем месте одним шурупом, выравнивают строго по карнизу и только потом листы крепят окончательно к обрешетке. Листы кровельного материала крепят к обрешетке двумя саморезами – возле конька и у карниза. Продолжайте монтаж покрытия по этой же схеме. Смахните стружку от просверливания мягкой щеткой после окончания монтажа металлочерепицы и подкрасьте при необходимости поверхность.

Торцевая и коньковая планка

Чтобы защитить металлочерепицу от подъемной силы ветра и процесса разбалтывания её крепления, требуется торцевая планка. Она также выступает защитным элементом для конструкции от влаги. Торцевую планку устанавливают по направлению к коньку от карниза, нё излишек обрезают у конька. Крепят эту планку к торцевой доске саморезами через каждые 500-600 миллиметров

За счет разницы высот торцевая планка плотно прижимается к листам металлочерепицы, это позволяет устранить дребезг и шум при порывах ветра. Нахлест торцевых планок должен доходить до 100 миллиметров. Слой гидроизоляции нужно в обязательном порядке уложить поверх торцевой планки, которая закроет край гидроизоляционного материала. Также такая планка должна перекрыть верхний гребень волны, для защиты металлочерепицы от попадания воды.

Для устройства должной вентиляции пространства под кровлей воздух должен свободно проходить к коньку от карниза и выходить через отверстия в коньковом уплотнителе наружу. Проложите на сплошную обрешетку гидроизоляцию так, чтобы она перекрыла нижний слой гидроизоляционного материала по краям не меньше чем на 150 миллиметров.

Конек крепят в обрешетку с помощью коньковых саморезов в верхний гребень волны металлочерепицы с обеих сторон. К коньку уплотнитель крепят до того, как будет установлен последний на кровле, предварительно сняв с него защитную пленку.

Верхняя ендова и планки примыкания

Верхняя ендовая планка нужна для отвода влаги с внутреннего угла кровли, расположенного на стыке двух скатов. Крепят ендову саморезами так, чтобы они насквозь не проходили и не повреждали гидроизоляцию. Помните, что между листами черепицы и верхней ендовой обязательно следует укладывать саморасширяющийся уплотнитель.

Между планками ендовы также необходимо оставлять вентиляционные зазоры, размером около 20 миллиметров, и делать на стыках при укладке планок нахлест в 200 миллиметров. Угловой лист ендовы должен лист кровельного покрытия перехлестывать минимум на 250 миллиметров.

Специальные планки нужно устанавливать на изломах кровли и при примыкании кровельного покрытия к стене. Изломы кровли бывают обратными и прямыми. В местах изломов рекомендуется соблюдать непрерывную гидроизоляцию. Доски обрешетки при прямом изломе ската друг к другу должны максимально приближаться. Лист металлочерепицы, накрывающий изломы скатов, над изломом крыши должен немного выступать и закрывать его тем самым.

В случае с обратным изломом ската кровли вы можете использовать в качестве сопрягающего элемента примыкание к стене, разместив его на нижний скат стороной с завальцовкой. Примыкание кровли к стене устраивают по аналогичному принципу, что и процедура примыкания к трубе. Гидроизоляцию выводят и поднимают на стену, хотя бы на 50 миллиметров до штроба. Зависимо от примыкания — к торцу или сбоку стены, используют универсальный или профильный уплотнитель.

Крепление водостоков и снегозадержателей

Установку длинных крюков производят на карнизную доску или стропила перед тем, как перекрыть старую крышу металлочерепицей. Для лучшего стока воды следует обеспечить угол наклона желоба не меньше 5 миллиметров на погонный метр. Принято устанавливать крюки с вертикальным смещением. Чтобы вставить желоб в крюк, нужно завести его носик в желоб таким способом, чтобы носик оказался внутри завитка.

Затем следует зафиксировать другой край желоба с помощью накидного пластинчатого фиксатора. Внешний край желоба должен быть при этом ниже внутреннего на 6 миллиметров в целях предотвращения попадания на фасад воды во время сильного ливня. Продолжение края металлочерепицы должно над желобом свисать на 50 миллиметров. Соединение желоба с углом другого желоба или со следующим желобом производят встык с помощью специального соединителя.

Соединитель желоба оснащен специальной резиновой прокладкой, обеспечивающей герметичное соединение двух желобов, а также компенсирующей температурное расширение. Водосточная труба должна иметь такую длину, чтобы колено стока располагалось на расстоянии около 200 миллиметров до земли или влагостойкого основания, так как при слишком большей высоте вода разбрызгивается. Для организации вывода воды нужно оборудовать ливневую канализацию.

Устанавливать снегодержатели на кровлю из металлочерепицы следует обязательно, потому что благодаря этим изделиям снег не свалится вам на голову и не поцарапает при своем сходе кровельный материал. Снегодержатели крепят под вторую поперечную ступеньку металлочерепицы параллельно карнизу. Их устанавливают под гребень волны в бруски, что были предварительно прикреплены. Нижний край снегозадержателя крепят сверху на каждой второй волне. При длинных скатах снегозадержатели рекомендуется устанавливать в несколько рядов.

Молниеотвод и заземление кровли

Для установки молниеотвода и флюгера приготовьте металлический кронштейн, компас, саморезы по металлу, а также гаечный ключ. Флюгеры можно крепить на конек, торец крыши или шпиль. В целях безопасности металлическую кровлю нужно заземлить. Это делается, чтобы при попадании молнии на кровлю обезопасить кровельный материал от повреждений и защитить жителей дома. Подобная система состоит из токоотвода, заземлителя и молниеприемника.

Молниеприемник устанавливают в самой высокой точке крыши при помощи деревянных подпорок. Токоотвод крепят к молниеотводу и по обрешетке спускают под листами черепицы. Его приваривают к молниеприемнику, а там, где он соприкасается с листами металлочерепицы, снимают защитное покрытие или слой лака. Для большего соприкосновения точек стоит разветвить такой провод на несколько листов, чтобы молния быстрее отыскала путь минимального сопротивления.

Затем проводят токоотвод по стене жилого дома и соединяют его с заземлителем. Рекомендуется токоотвод проводить по стене, которая является противоположной к входу. Чтобы обустроить заземление кровли, нужно выкопать яму глубиной 1,5 метров, заполнить слоем песка в 10 сантиметров, залить водой, опустить туда заземлитель, заполнить яму грунтом и полить водой.

Теперь вы узнали, сколько стоит перекрыть крышу металлочерепицей, и как правильно это сделать. Но это еще не все! В комплекте с каждым вентиляционным или антенным выходом идут дополнительные элементы. Для начала следует приложить на металлическую кровлю шаблон проходного элемента или вентиляционного выхода и обвести по контуру. Затем необходимо вырезать по получившейся линии отверстие. Выходы и проходные элементы фиксируются к металлическому профилю специальными саморезами.

strport.ru

Как накрыть крышу металлочерепицей? Монтаж, конструкция и состав кровли

Металлочерепица — красивый и прочный кровельный материал, правильный монтаж обеспечит ему долговечность и невосприимчивость к погодным явлениям.

Расчет количества необходимых материалов

Началу работы предшествует расчет металлочерепицы на крышу. У каждого элемента есть полная и полезная площадь. Полная — размер с учетом нахлеста, полезная — та, что фактически покрывает крышу.

Каждый производитель выпускает кровельный материал с отличным от других размером нахлеста:

10 см, 12 см и т. д. по вертикали
6 см, 8 см, 9 см — по горизонтали

Во время расчетов учитывается только полезная площадь листа. Его длину определяет длина волны в 35 см, количество волн может быть разным. Полезная длина листа у разных производителей колеблется от 35 см до 3,5 м. В соответствии с этим показателем и рассчитывают горизонтальные ряды.

Разнится и полезная ширина листов: от 1 м 5 см; 1 м 10 см и далее. Ширина листов — основа для определения количества вертикальных рядов.

Если скат крыши имеет правильную прямоугольную форму, горизонтальные ряды рассчитывают простым делением ширины ската на полезную ширину одного листа. Полученное число округляют в большую сторону.

Вертикальные ряды рассчитывают, поделив высоту ската на 35 см и тоже округлив в большую сторону. При минимальном угле наклона (менее 14 градусов), для нахлеста необходимо две волны.

Выполняя вычисления, к полученному количеству волн добавляется число, равное количеству рядов и отнимается один. Результат вычислений — количество листов металлочерепицы в вертикальном ряду. Умножение этого числа на количество вертикальных рядов дает количество листов на один скат.

Расчёт металлочерепицы на крышу при помощи программы

Другие элементы кровли, количество которых необходимо рассчитать:

Элементы, накрывающие конек и ребра; измеряется их общая длина, к ней прибавляется еще 10% на нахлесты
Элементы, образующие внутренний угол в месте соединения скатов — ендовы, внешняя и внутренняя
Карнизная планка — желательный, но не обязательный элемент, прикрывающий концы стропил; его длина равна периметру карнизов
Торцевая планка — закрывая торцы обрешетки, защищает листы черепицы от отрывания ветром; ее длина равна общей длине торцов
Пленка для гидроизоляции — количество материала равно площади кровли плюс 15 см для нахлеста каждого ряда
Пористая полоса для уплотнения в местах зазоров между коньком, ендовой
Бруски, равные стропилам по длине, доски для обрешетки; каждый скат закрывается ими с шагом 35 см

Задачи и кровельный пирог под металлочерепицу

Материалы, имеющие различное назначение, монтируются во время устройства кровли послойно:

Теплоизоляционный слой предохраняет стропильную систему от образования конденсата
Пароизоляция защищает гидрофобные теплоизоляционные материалы от влаги
Гидроизоляционный материал
Контробрешетка под металлочерепицу и обрешетка
Металлочерепица

Устройство кровельного пирога под металлочерепицу

Инструменты

Шуруповерт и шестигранная насадка для него
Высечные ножницы электрические или ниблер
Кровельные ножницы ручные
Киянки
Лобзик, молоток, ножовка (для монтажа стропил и обрешетки)
Уровень, отвес, нивелир

Инструменты для монтажа металлочерепицы

Указанные на картинке инструменты применяются не только при монтаже металлочерепицы на крышу, но и при монтаже других элементов кровли. Например, монтаж ендовы металлочерепицы не получится без шуруповерта и электроножниц, т.к. необходимо подогнать ендову под нужную длину и затем закрепить ее.

Карнизная планка для металлочерепицы также подгоняется электроножницами и крепится шуруповертом. Здесь подробнее описан процесс монтажа этого элемента.

Технология покрытия крыши металлочерепицей

Обрешетка

Стропила для обрешетки 5х15 см располагают с шагом в 60-90 см.

Лучшей для устройства обрешетки считается дюймовая доска шириной 10 см.

Первая доска укладывается снизу, она толще других на 1-2 см. Вертикально направленными гвоздями 7-8 см она прибивается к стропилам.

Следующие доски прибиваются с шагом в 35 см (равным длине волны на листе), с обеспечением фронтонного свеса.

Шаг обрешетки для металлочерепицы

Внутренние ендовы и карнизная планка

Первыми, начиная снизу, закрепляют внутренние ендовы.

Вдоль всего нижнего края фиксируется пористая уплотняющая полоса.

До начала укладки черепицы закрепляется и карнизная планка. Она выравнивается вдоль нижнего обреза ската и фиксируется к обрешетке самосверлящими винтами. Стыкуются карнизы с нахлестом в 5-10 см.

Укладка металлочерепицы на крышу

Покрытие кровли крыши металлочерепицей такова: первый лист закрепляется справа внизу.

Идеально ровный край первого ряда достигается благодаря доске, прибитой с выступом в 4-5 см к торцам стропил. Позднее она демонтируется.

Лист выравнивают по свесу фронтона и карниза, фиксируют саморезом в первую верхнюю волну справа с помощью шуруповерта.

Лучшими для крепежа считаются саморезы для кровли 35 мм, снабженные резиновой шайбой.

На первый накладывается второй лист, фиксируется в месте нахлеста саморезом. Далее укладывается третий лист в нижнем ряду или первый — во втором, для обеспечения правильной геометрической формы полотнища крыши.

Кроят листы электроножницами, фиксируют саморезом в прогиб профиля. Саморезы располагаются в шахматном порядке.

Монтаж профиля металлочерепицы

Монтаж конька металлочерепицы

Когда монтаж листов металлочерепицы завершен, вдоль конька наклеивается уплотняющая полоса, поверх нее — фиксируется сам конек.

Коньковые элементы крепятся и по ребрам с помощью специальных коньковых саморезов.

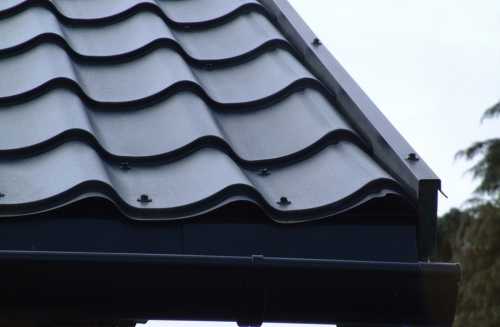

Монтаж торцевой планки для металлочерепицы

Торцевые планки закрепляются на заранее прибитом торцевом бруске, фиксируются сверху и по бокам. Сверху саморез входит в гребень волны металлочерепицы.

Чтобы нарастить ветровую планку, делают нахлест в 10 см.

Монтаж ендовы металлочерепицы

Нижняя ендова фиксируется на обрешетке с помощью кляммеров.

Верхняя — кровельными саморезами с шагом в 20-30 см по верхней части волны, не нарушая целостность нижней ендовы.

Схема монтажа нижней ендовы металлочерепицы

Снегозадержатели

Если длина ската велика, снегозадержатели устанавливают в два ряда. Во время устройства обрешетки, для них устанавливают дополнительный брус на расстоянии в 12 см от основной доски. К брусу снегозадержатель крепится анкером сквозь лист металлочерепицы и уплотняющую резиновую прокладку.

Оформление слуховых окон

Выступающее слуховое окно выполняется аналогично стыкам скатов: укладывают нижние ендовы, поверх них — черепицу, затем — верхние ендовы. Узел уплотняют саморасширяющейся лентой.

Схема оформления слуховых окон

Теплоизоляция

Под стропилами монтируется теплоизолирующий слой, под которым во всю длину помещения располагается пароизоляционная пленка.

Полотна пленки начинают натягивать снизу, между рядами делают нахлест 10-15 см, который проклеивается скотчем. Фиксируют пленку строительным степлером к стропилам.

Дойдя до конька, полотнище пленки не разрезают, переходят на следующий скат.

Металлочерепица — легкий, негорючий кровельный материал, его жесткость позволяет монтаж на обрешетку с достаточно большим шагом. Учитывая нагрузку, разницу в толщине металла и цене, можно подобрать оптимальный вариант. Залогом долговечности кровли является соблюдение всех правил и последовательности монтажа.

Видео о том, как правильно накрыть крышу металлочерепицей

В видео показаны этапы работ по монтажу металлочерепицы.

megabeaver.ru

Покрытие крыши металлочерепицей своими руками

Металлочерепица имеет чрезвычайную популярность, ведь обладает существенными преимуществами перед остальными кровельными материалами. Используя металлочерепицу при покрытии кровли, вы обеспечите дому надежную защиту от агрессивного воздействия окружающей среды. Рассмотрим, как покрыть крышу металлочерепицей и что для этого потребуется.

Покрытие крыши металлочерепицей своими руками

Достоинства металлочерепицы

К достоинствам этого материала можно отнести:

низкую стоимость;
приятный внешний вид;
надежность;
небольшой вес;
длительный эксплуатационный срок.

Строение металлочерепицы

Карта цветов металлочерепицы

Что потребуется в работе

Перед тем как приступить к работе, нужно не только тщательно изучить инструкцию, но и позаботиться обо всех необходимых материалах и инструментах. В первую очередь это:

ножницы по металлу;
рулетка;
молоток;
ножовка;
маркер;
степлер с оцинкованными скобами;
деревянная рейка подходящей длины;
шуруповерт;
дрель.

Обратите внимание! Ручными ножницами будет довольно трудно порезать металлочерепицу сложного профиля, поэтому лучше использовать для этого электроинструмент (если есть возможность).

Также стоит отметить, что материал покрыт специальным полимерным напылением, которое ни в коем случае нельзя повреждать – оно выполняет антикоррозийную функцию. По этой причине следует исключить все варианты резки, которые предусматривают нагревание разрезаемого участка. Оптимальным инструментом для резки может стать «болгарка», но только с абразивным кругом.

Касаемо необходимых материалов, то для работы понадобятся:

металлочерепица;
доска для сооружения обрешетки, 2,5х10см;
деревянный брус, 2,5х5 см;
минеральная вата для утепления;
гидроизоляция (любая, кроме битума).

Какую крышу можно покрывать металлочерепицей?

Какую крышу можно покрывать металлочерепицей

Сразу оговоримся, что этот материал подходит далеко не для всех типов кровли. Дело в том, что кровля должна соответствовать некоторым требованиям, а именно:

быть скатной;
иметь уклон более 14°;
иметь простую геометрию.

Если крыша будет иметь сложную конструкцию, пусть и прямолинейную, то в ходе монтажа потребуется произвести не один десяток подрезок, что увеличит расход материала (ведь большая часть его просто уйдет в отходы). Следовательно, это намного увеличит стоимость стройматериалов и самого монтажа.

Предварительный замер крыши

Размеры металлочерепицы

Начинать работу нужно с грамотного замера крыши, ее длины и ширины – это позволит рассчитать требуемое количество материалов. При ширине ската не более шести метров длина одного листа должна равняться этой ширине (с небольшим запасом для карниза). Но если ширина здания превышает шесть метров, то лист разбивается на две части, которые устанавливаются внахлест примерно 10 см.

Сам лист черепицы должен быть длиннее ската минимум на 4 см. Дело в том, что лист крепится к скату, немного перекрывая карниз. Это позволяет обеспечить хорошую вентиляцию под коньком кровли.

После этого крышу нужно измерить по диагонали. Также стоит убедиться, что у крыши правильная геометрическая форма. Более того, на этом этапе обнаружатся все дефекты и перекосы, которые нужно немедленно исправить.

Металлочерепица

Термо- и гидроизоляция

До того как приступить к монтажу обрешетки и укладке черепицы, нужно обеспечить для кровли хорошую гидроизоляцию. Это предотвратит конденсацию на внутренней части крыши, и даже после протекания влага будет задерживаться специальным веществом – абсорбером.

Самым доступным и оттого популярным изоляционным материалом считается пароизолирующая пленка. Обработанная специальным абсорбирующим веществом, она устанавливается непосредственно над помещением.

Термо- и гидроизоляция

Изоляцию нужно укладывать на стропильную систему так, чтобы начальный слой свеса не превышал 2 см. Следующие слои кладутся внахлест приблизительно 15 см. Между стропилами можно оставлять небольшой провес, но не больше 2 см. Для фиксации пленки используются оцинкованные гвозди или монтажный степлер.

Параллельно с гидроизоляцией следует также утеплить кровлю. Плиты изоляции кладутся между стропилами. Если материал выполнен в виде матов, то его нужно закрепить тем же монтажным степлером (в данном случае все зависит от выбранного материала, этот вопрос уже рассматривался в одной из предыдущих статей).

Сборка обрешетки

Обрешетка под металлочерепицу

Чтобы собрать обрешетку, необходимо на слой гидроизоляции закрепить вдоль ската деревянные брусья. Затем к брусьям крепятся доски толщиной 2,5 см и шириной 10 см.

Обратите внимание! Монтаж досок нужно начинать снизу! Первая доска при этом должна быть толще остальных приблизительно на 1–2 см, ведь именно на нее будут устанавливаться края листов металлочерепицы.

Шаг между досками может быть разным, от 30 до 45 см, в зависимости от поперечного профиля кровельного материала. Характерно, что между первой и второй досками шаг должен быть меньшим примерно на 4 см, чем между другими обрешетинами. Перед началом работы все деревянные элементы следует обработать антисептиком и (по возможности) антипиреном.

Схема шага обрешетки под металлочерепицу

При установке обрешетки следует особое внимание уделять вспомогательным элементам.

С обеих сторон кровли нужно установить на стропила дополнительные бруски – это повысит надежность фиксации конька.
Устанавливая гидроизоляцию, ее нужно на пару сантиметров вывести на дымоходную трубу и заклеить армированным скотчем – это поможет скрыть образовавшиеся зазоры. На самом дымоходе необходимо проделать штробы (маленькие канавки) глубиной в 2 см. По завершении монтажных работ в эти штробы нужно установить примыкающие планки и изолировать стыки силиконовым герметиком.
На зазоры, образовавшиеся между скатами, следует установить ендовы. Для этого из досок монтируется сплошная обрешетка с дополнительным слоем гидроизоляции. Каждую из ендов следует установить над карнизной планкой и закрепить саморезами через каждые 25 см.
На лобную доску саморезами нужно установить планку карниза и закрепить через каждые 25 см. Такая планка должна выдерживать сильный ветер, поэтому ее устанавливают внахлест в 12 см.

Доборные элементы кровли

Покрытие крыши металлочерепицей своими руками

Работы по укладке черепицы выполняются в следующем порядке.

Покрытие крыши металлочерепицей своими руками

Первый этап. Собственно, его мы уже рассмотрели выше – он заключается в установке карнизной планки к лобной доске обрешетки. Еще раз напоминаем про обязательный 12-сантиметровый нахлест.

Второй этап. Далее можно приступать непосредственно к укладке металлочерепицы. Стоит отметить, что технология укладки полностью зависит от типа кровли.

В случае двускатной крыши начинать работу нужно с торца ската. Если было решено покрывать с правого ската, то каждый следующий лист устанавливается на крайней волне предыдущего. Но если материал ложится с левого торца, то новый лист устанавливается под крайней волной находящегося перед ним.
Шатровую крышу нужно покрывать с самой верхней точки, постепенно опускаясь (тут все дело в особенностях геометрической формы шатровой кровли).

Все листы нужно укладывать параллельно карнизу, с обязательным 4-сантиметровым отвесом.

Третий этап. Если листы устанавливаются в один ряд, то первый из них нужно выровнять по карнизу и на время зафиксировать саморезом в области конька. Второй лист нужно выровнять по первому и на время соединить их. Так необходимо установить еще два листа, затем выровнять образованный блок по карнизу и закрепить на обрешетке саморезами.

В случае многорядной укладки металлочерепицы первый лист нужно установить внизу, закрепить саморезом и выровнять по торцу и карнизу. Сверху устанавливается второй лист черепицы, сбоку – третий. Все они на время крепятся саморезами. Затем нужно выровнять образованный блок и окончательно зафиксировать его на обрешетке.

Наконец, если скат имеет треугольную форму, то для начала нужно определить и обозначить на нем осевую линию. Такую же линию следует провести на листе черепицы. Затем обе линии совмещаются, лист фиксируется саморезами. Последующий монтаж производится по обе стороны первого листа.

Четвертый этап. Саморезы следует вкручивать в углубления листов через одну волну. Каждой новый ряд саморезов должен располагаться в шахматном порядке относительно предыдущего. На каждый квадратный метр материала должно выходить по 7–8 саморезов.

Нахлесты нужно укреплять в каждой волне.

Покрывая крышу металлочерепицей, особой внимание нужно уделять надежности креплений листов и точности их состыковки.

Как покрыть крышу металлочерепицей

В качестве заключения

Все работы нужно проводить в соответствии с приведенной инструкцией, следить за тем, чтобы деревянные элементы были тщательно высушенные, и на них не было следов гниения. Только так можно добиться долговечности и надежности конструкции, а также привлекательного внешнего вида кровли.

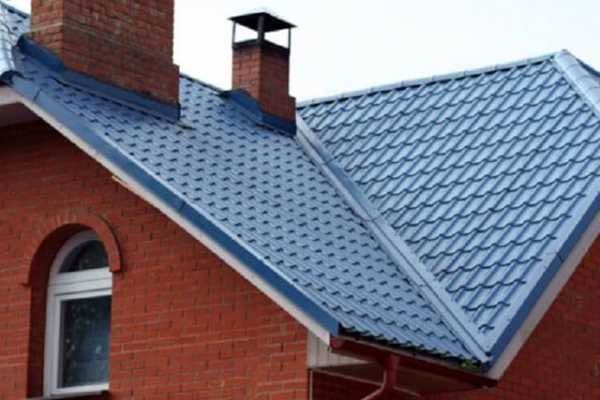

Крыша из металлочерепицы

Видео – Инструкция по монтажу металлочерепицы

tolkostroyka.ru

РубрикаРазное
