Технология постройки мансардной крыши своими руками

В стремлении максимально эффективно использовать любую доступную площадь в своем загородном доме владельцы рано или поздно приходят к обустройству мансарды. Причем многие мечтают справиться с этим самостоятельно.

Вот только знают ли они, что мансардная крыша своими руками возведенная, будет на самом деле надежной и долговечной, только если при ее устройстве следовать определенным правилам и требованиям. Было бы не совсем правильно утверждать, что строительство мансардной крыши по технологии сильно отличается от построения других крыш, однако, определенная разница все же есть. Так чем же отличается устройство мансардной крыши?

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

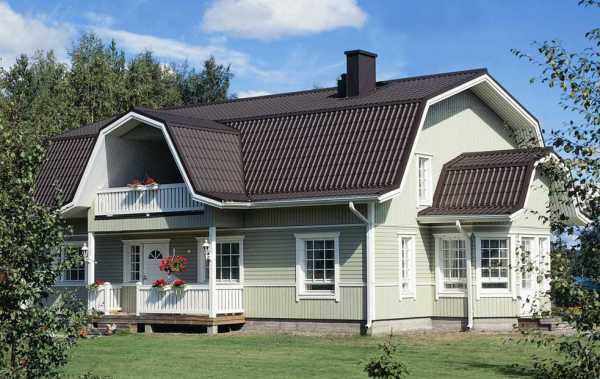

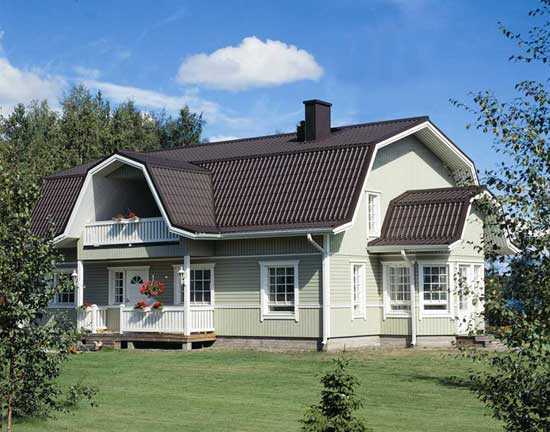

Мансардная крыша: фото крыши с ломаными скатами

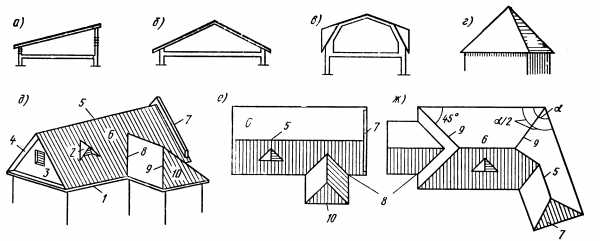

Крыша мансардного типа бывает нескольких видов:

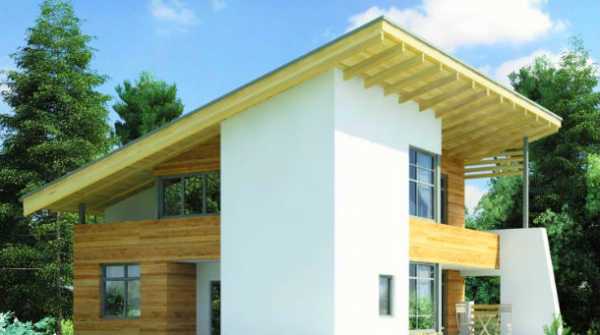

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

На заметку: для строений шириной до 6 м оптимальным считается вариант классической крыши с уклоном ската в 45 градусов. Для более широких подойдут остроконечные – с углом наклона в 60 градусов.

Конструкция мансардной крыши двухскатной

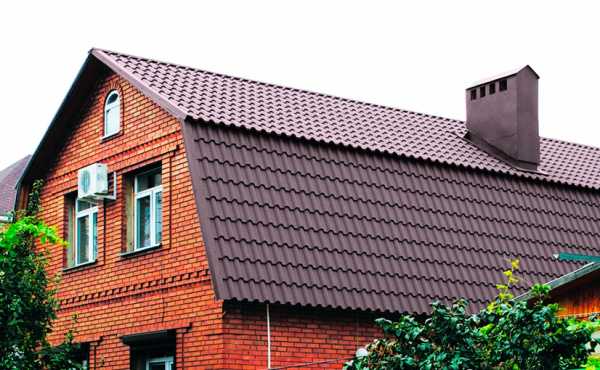

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

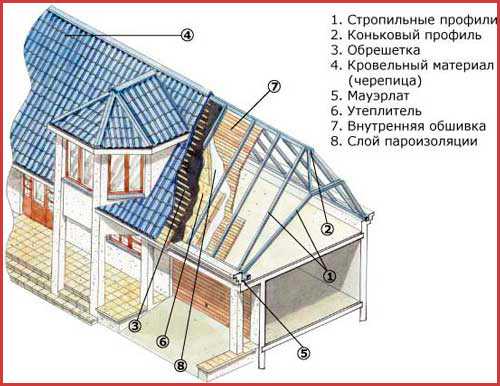

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Важно: есть, однако, в таком решении и определенный недостаток. Если окна во время непогоды не будут плотно закрыты, то помещение зальет дождевая вода.

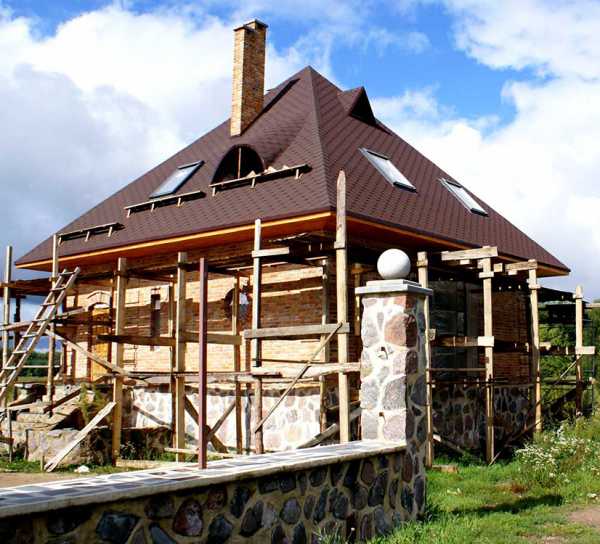

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

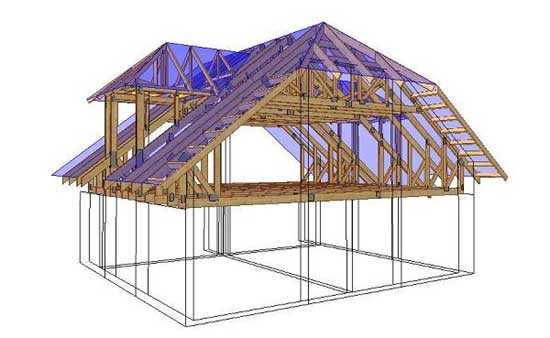

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

  • Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
  • Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы. Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

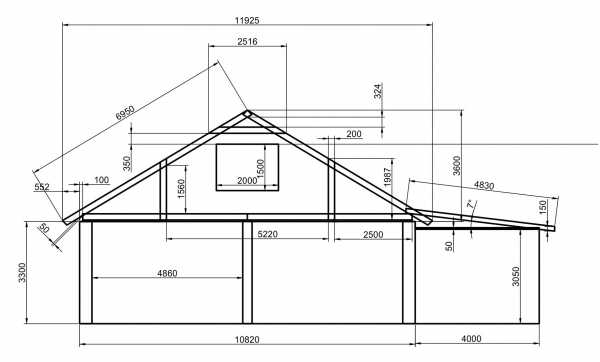

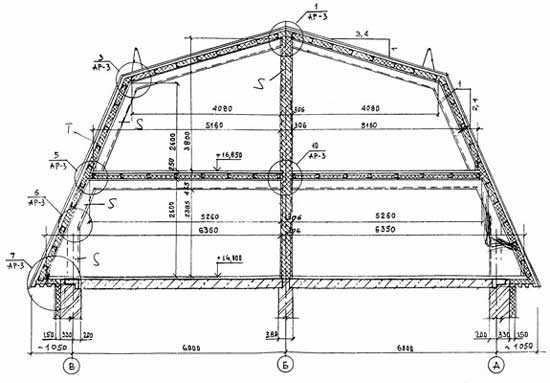

Мансардная крыша: чертежи каркаса мансарды

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой, но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

  • при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
  • чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

  • климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
  • архитектурное решение;
  • конструктивные особенности дома и мансарды;
  • кровельный материал.
На заметку: для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания.

Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата.

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

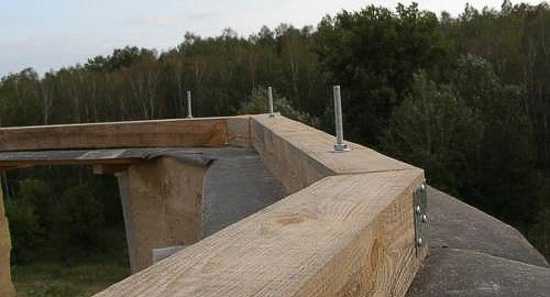

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

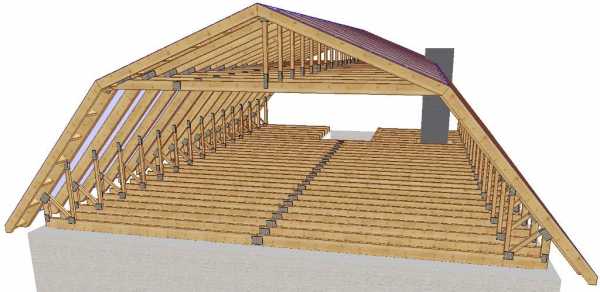

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

  • по фронтам здания монтируют П-образные стойки;
  • строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
  • с ориентиром на шнур устанавливают остальные арки;
  • соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил. Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил.

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

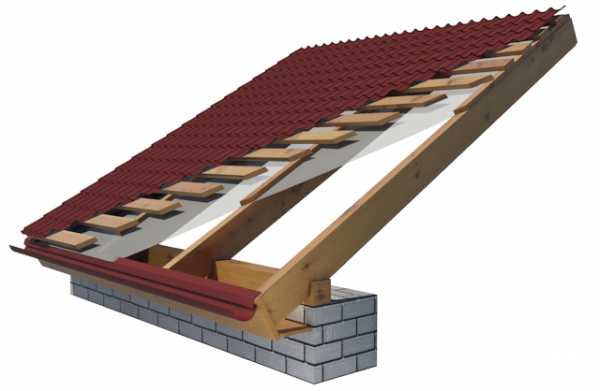

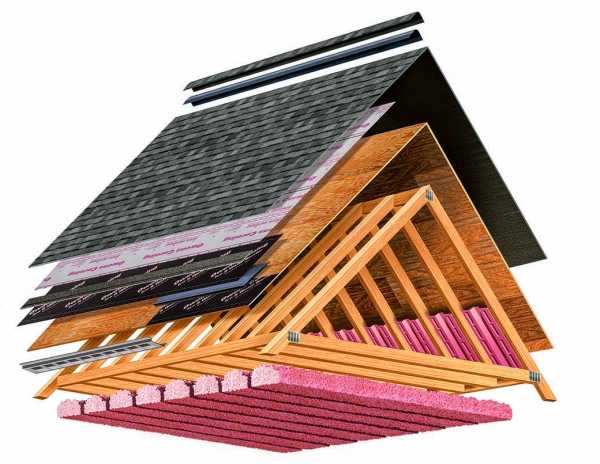

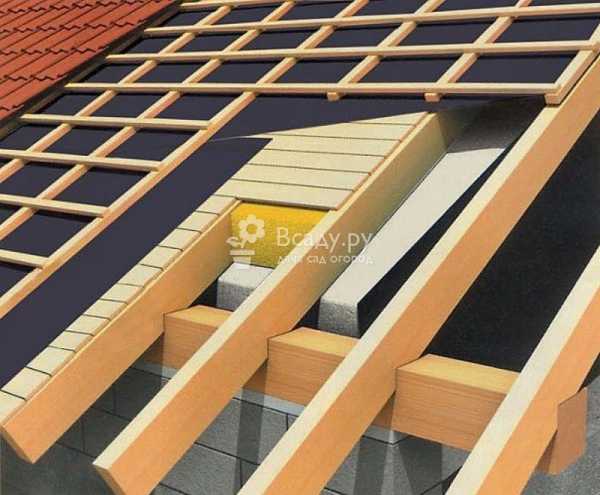

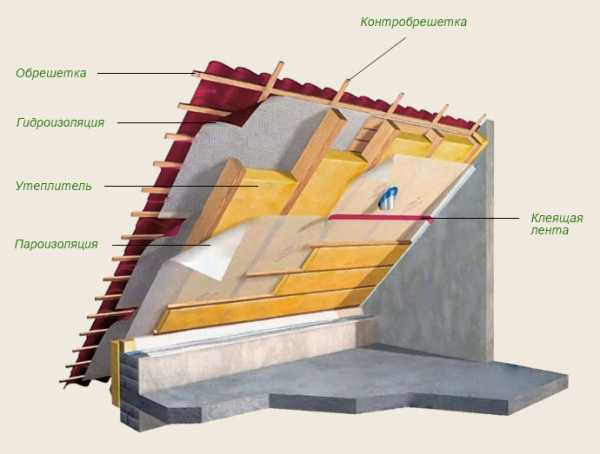

Кровельный пирог мансарды

В жилой мансарде важно правильно уложить все слои кровельного пирога: гидро- и пароизоляцию, теплоизоляционные материалы. Расчет потенциальных тепловых потерь поможет выбрать соответствующий утеплитель и его толщину.

Стены мансарды собирают на вертикальные стойки. С обеих сторон их обшивают листовым материалом, скажем, гипсокартоном, а между ними укладывают утеплитель.

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также , как правильно выполнить крепежные узлы.

roomgood.ru

материалы, особенности конструкции, пошаговая инструкция

Проект домов с мансардой – настоящий тренд современного индивидуального строительства. Наличие мансардного этажа дает возможность увеличить жилое пространство, а также сократить теплопотери, потратив минимум финансов на строительные работы. Главная задача при обустройстве заключается в том, чтобы мансардная крыша отвечала всем требованиям надежности, прочности и, конечно, внешней эстетики. Очень выгодно смотрится облицовка мансардной крыши таким материалом как  керамическая черепица. Чтобы возвести мансардную крышу, нужно понимать, какие виды и типы конструкции существуют, как построить каркас, ознакомится с нюансами выбора кровли для кирпичного дома или здания из бруса.

На что обратить внимание?

Строительство жилой мансарды частных домов – процесс трудоемкий. Главное преимущество мансардного этажа в сравнении со стандартным заключается в меньших капиталовложениях на строительство. При проектировке мансарды следует учесть такие важные моменты:

  1. Схема конструкции, выбор материала для ограждений и основных деталей конструкции зависит архитектурных параметров домов в целом.
  2. Определяющее значение имеют формы и габариты всего помещения, поэтому выбор любых элементов и их установка должны выполняться не только с учетом комфорта проживания, но и для гармонизации внешнего облика домов.
  3. План мансарды на 100% сопряжен с планом всего дома, поэтому выбор типа мансарды производиться, исходя из общей планировки.
  4. Выбор формы и типа крыши домов определяет также выбор кровельного материала, а также обустройство теплоизоляции, герметизации и влагозащиты.
  5. Определяющее значение имеет выбор типа и материалов для возведения стропильной системы, которая представляет собой каркас для кровли мансарды.

Если высота ниже, то такое помещение не является мансардой, а всего лишь стандартным чердаком. Геометрия подкровельного пространства определяется не только высотой. В доме можно обустроить одноуровневую мансарду с ломаной или двускатной кровлей, одноуровневый проект с выносом консолей или мансарду двухуровневую со смешанными опорами. Задача, какой именно тип выбрать в каждом отдельном случае, решается путем произведения точных и подробных расчетов. Основной параметр – степень нагрузки, выпадающей на долю кровельного покрытия. Выбор стиля может быть самым разнообразным, но соответствие конструкционным и эксплуатационным требованиям обязательно.

Важно!На этапе проектирования мансарды частных домов нужно помнить, что высота от пола точки пересечения кровли и фасада должна составить не менее 1,5 метра.

Выбор формы крыши

С силу разнообразия форм для мансардной кровли сложно выбрать наиболее оптимальный вариант. Основным критерием выбора станет не только бюджет на строительство, но и общий архитектурный проект дома. Типы мансардной крыши следующие:

  • Односкатный – простейший тип кровли для частных домов, который легко воплощается своими руками. Но для проекта с мансардой не всегда подходит, поэтому редко используется.

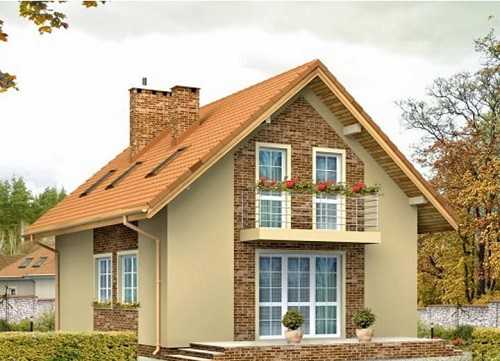

  • Двускатный, или щипцовый, – тип конструкции, когда каждый “смотрит” в противоположные стороны, соединяясь коньком. Такая крыша мансардного типа проста в исполнении, не требует сложных расчетов. Каждый свес такой конструкции позволяет избежать скопления воды или снега, обеспечивая самоочищение. Такая мансардная крыша идеальна для дома из бруса или кирпича.
  • Ломаный тип конструкции требует больших трудозатрат и финансов на строительство. Стропила в таком случае состоят из нескольких частей, образуя ломаные линии. Такой тип крыши используется для увеличения подкровельного пространства или для придания пространству нестандартной формы. Как правило, такая кровля дает возможность создания внутреннего пространства без покатых стен, что не отличит комнату в мансарде от обычного жилого помещения.

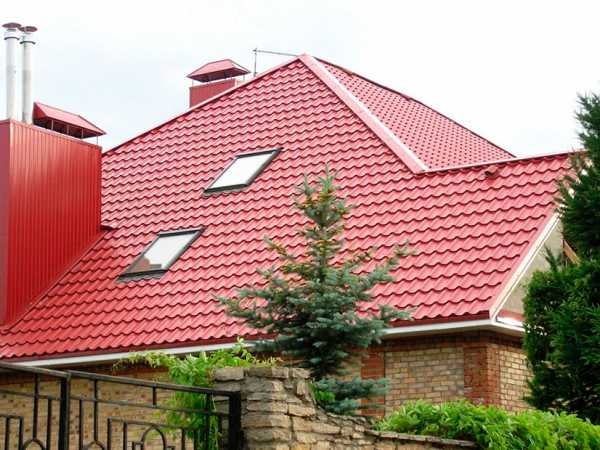

  • Вальмовый тип конструкции считается наиболее надежным и долговечным. Внешне это классический двухскатный силуэт, а внутри – обширное подкровельное пространство.

Из наиболее современных видов мансардной кровли можно выделить купольную, пирамидальную или коническую крышу. Особенно актуально возведение такого типа кровли в тех строениях, где преобладают округлые формы, отсутствуют острые углы.

Принцип обустройства кровли

Мансарда частного дома выполняет такие же функции, как и любая жилая комната. Учитывая необычное расположение пространства, непосредственно под крышей здания, существуют особые требования и правила по обустройству. Для создания максимально комфортных условий необходимо проведение следующих мероприятий:

  1. Покрытие кровли. Именно внешнее покрытие создает барьер против проникновения влаги и влияния атмосферных осадков. Мансардная крыша может быть из профнастила, мягких рулонных материалов или металлочерепицы. К выбору материала следует подойти взвешенно.
  2. Подкровельная пленка. Слой должен защитить материалы и стропильную систему от внешнего воздействия. Выбирая материал, необходимо исходить из выбора кровельных материалов и типа утеплителя.
  3. Гидроизолирующий слой. Переоценить его важность невозможно, так как именно гидроизоляционный барьер защищает всю конструкцию от проникновения влаги внутрь.
  4. Создание обрешетки и стропил. Качественный каркас призван выдержать любые нагрузки. Каркас должен возводиться только из качественных материалов, так как является основой крыши дома. Как правило, выбирают деревянные брусья, реже – металлический профиль.
  5. Утепление подкровельного пространства. При выборе утеплителя следует исходить из нескольких критериев. Материал не оказывать чрезмерную нагрузку на каркас, обладать отменной теплопроводностью, отвечать характеристикам экологичности и пожаробезопасности.
  6. Пароизоляция. Слой пароизоляции необходим для того, чтобы защитить от скопления конденсата. Накопление влаги сокращает эксплуатационный срок всей кровельной конструкции, может привести к появлению грибка или плесени.
  7. Внутренняя отделка. Завершающий этап обустройства, который позволит придать более аккуратный и привлекательный вид всей кровельной конструкции.

Пошаговый алгоритм работы очень важен. Именно от качества создания каждого отдельного слоя зависит надежность, прочность конструкции и создания комфортных условий проживания в комнате под крышей.

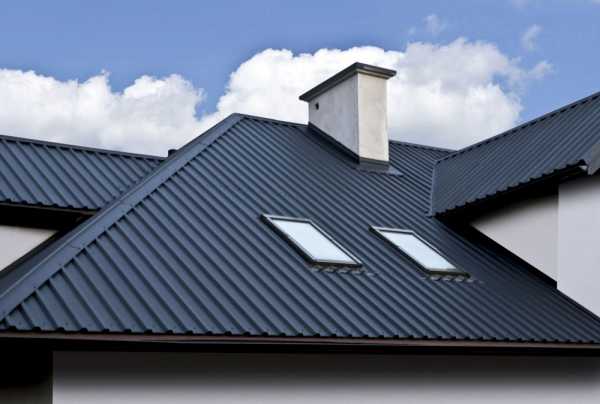

Крыша из профнастила своими руками

В современном строительстве амплуа профнастила может быть самым разным. Из него может изготавливается свес, заборы, строятся гаражи и хозяйственные сооружения. Крыша из профнастила – один из самых популярных вариантов покрытия для мансардной кровли. Главные достоинства профнастила в следующем:

  • разнообразие оттеночной палитры дает возможность создания выразительных и ярких конструкций;
  • малый вес профнастила дает возможность без лишних сложностей поднимать его на любую высоты и выполнять монтаж;
  • производители дополняют поверхность профнастила специальными канавками для улучшения водоотвода;
  • отменные эксплуатационные показатели и долгий срок службы покрытия.

Кроме достоинств, мансардная крыша дома из профнастила имеет и минусы. Во-первых, материал обладает высокой теплопроводностью, что может привести к перегреву помещения под крышей. Во-вторых, кровля из профнастила имеет низкие показатели шумоизоляции. Тем не менее, такой способ покрытия мансарды не теряет своей популярности, а лишь побуждает к изыскания новых способов улучшения комфорта проживания под такой крышей. Кровля из профнастила бюджетна, если по какой-либо причине деформировался один лист, возможно выполнить частичный ремонт. Для того, чтобы покрыть кровлю мансарды профнастилом, нужно следовать правилам:

  1. Выбор материала является залогом половины успеха. Основа листа – оцинкованная сталь. Сверху материал покрыт цветными полимерами.

Совет!Для покрытия крыш специалисты рекомендуют выбирать листы с маркировкой Н (несущий) или НС (универсальный).

  1. Для монтажных работ потребуется инструментарий, включающий шуруповерт, рулетку, инструменты для резки по металлу.
  2. В процессе монтажных работ многое зависит от того, какой угол имеет свес кровли. Важно создать правильный каркас (обрешетку), а также соблюсти правило укладки профнастила внахлест.
  3. Укладка профнастила всегда начинается от карниза в направлении верха крыши. От правильности и ровности крепления первого листа зависит корректность монтажа в целом.
  4. Закрепление листов происходит при помощи саморезов, оснащенных резиновой пресс-шайбой. Принцип крепления следующий: между собой листы закрепляются на гребне, а к крыше крепятся в местах впадин.

Особое внимание следует уделить технике безопасности. После того, когда все лист профнастила закреплены, необходимо накрыть края свесов в самой высокой точке коньком. Монтаж кровли из профнастила:

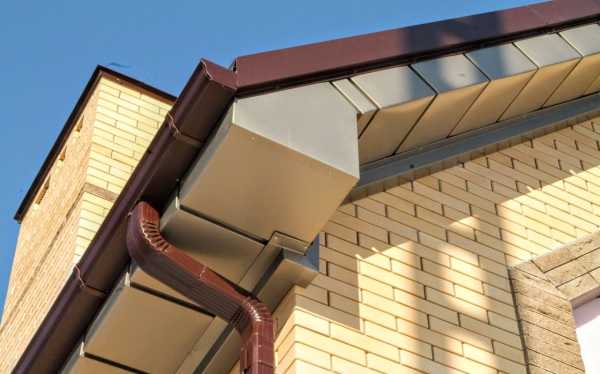

Свес, виды и правила обустройства

Кровля состоит из нескольких элементов, одним из них является свес. Он представляет собой конструкцию, которая выводиться на пределы стен дома. Свес играет важную роль, он призван защитить стены от воздействия атмосферных осадков. Особенно это важно, если строиться дом из бруса. По принципу обустройства свес может быть нескольких видов:

  • неподшитый;
  • подшитый;
  • коробчатый;
  • укороченный.

Важно, чтобы свес визуально являлся продолжением кровли. Тип конструкции выбирается в соответствии с архитектурными особенностями постройки, а также с учетом погодных условий региона. Какой материал выбрать для изготовления свесов? Чаще всего используется доска из деревянного бруса. Важна степень влажности материала, так как ее высокий показатель может привести в будущем к деформации. Монтаж деревянного бруса выполняется с двух сторон, шаг крепления составит не менее одного метра.

Важно!Свес должен быть вентилируемым, это не зависит от выбранного типа конструкции.

Для вентиляции необходимо проделать выпускные отверстия. Если свес обустроен по всем правилам, тогда воздух будет проходить сквозь вентиляционные отверстия, выходя через кровельное отверстие конька. Чтобы избежать попадания в систему насекомых, можно установить сетки. Кроме деревянного бруса, свес можно изготовить из оцинкованных листов стали или алюминия. Создавая свес из бруса, нужно помнить о его подшивке. Иначе свес может деформироваться, отвиснуть или вовсе выйти из строя. Если устанавливается свес из профнастила, алгоритм действий следующий:

  1. Профнастил при помощи саморезов крепиться к карнизу вдоль стен дома.
  2. Определяется место стыка стены и материала, выполняется монтаж, последним прикручивается уголок и лобовая планка.
  3. Внешний стык также закрепляется уголком.
  4. Профнастил крепится по фронтону, вдоль дальней кромки свеса.
  5. Монтаж завершается креплением торцевой планки.

Чтобы упрости монтажные работы, нужно разметить лист профнастила шириной на два сантиметра меньше ширины свеса. Карнизный свес крыши:

Деревянный сруб с мансардой

Деревянный сруб всегда выглядит сказочно роскошно, внешний вид его словно пронизан теплом и уютом. Один из наиболее популярных проектов загородных домов из деревянного бруса, кирпича или керамзитобетона с размером 10 метров по ширине и по длине. Такая квадратная геометрия позволяет создать внутри максимум полезного пространства, надстроить мансарду к такому дому тоже не составит сложности. Более бюджетный вариант постройки с мансардой – габариты 8 на 8. Возведение деревянных домов с мансардой требует выполнения нескольких правил:

  • Сруб с мансардой удобно строить, если проект будущего срубного основания в длину не менее пяти метров. Если длина получиться меньше, то помещение рискует стать неуютным, тесным и некомфортным для проживания.
  • Комфортные параметры мансарды, что венчает деревянный сруб, следующие: длина не менее полутора метров по всему периметру, под ригеля расположение должно составить не менее трех метров.
  • На этапе проектирования домов следует определиться с функциональным назначением мансарды. Часто сруб является летней резиденцией семьи, поэтому можно обустроить летний вариант мансарды. Ее строительство требует меньших финансовых затрат, нагрузка на балки межэтажных перекрытий меньше. Если сруб предназначен для круглогодичного проживания, тогда потребует обустройство зимней мансарды.
  • Сруб строиться, как правило, из натуральной древесины, поэтому каркас мансарды также выполняется из дерева. Каркас должен быть тщательно обработан антисептиками и противопожарным составом.
  • Сруб из дерева требует надежной защиты от проникновения влаги. Чтобы защитить каркас, следует обустроить качественную вентиляцию и гидрозащиту.
  • Сруб имеет несложную конструкцию, а наиболее уязвимые его места находятся в углах дома. Качественная обработка углов, торцевых соединений и мест стыков обязательна.
  • Если внутри сруб не предполагает перегородок, тогда каркас кровли может создаваться по принципу висячих стропил. В таком случае основная нагрузка придется на наружные стены дома.
  • В качестве кровельного покрытия для крыши сруба, например керамическая черепица.
  • Чтобы утеплить деревянный сруб и мансарду, рекомендуется использовать минеральную вату. Она экологична, практична, не блокирует воздухообмен, что так важно для древесины.
  • Свес кровли обустраивается до начала работ по укладке профнастила. Поверх него монтируется система водоотвода.

Когда строится сруб, установка кровельной системы требует неукоснительного выполнения правил. Чтобы возвести каркас, может потребоваться несколько исполнителей. Покрытие мансардной кровли и все этапы обустройства можно выполнить своими руками. Крыша дома с мансардой придаст всему сооружению выразительности и стильно привлекательности. Но, чтобы кроме эстетической составляющей обеспечить комфортные условия проживания в комнате под крышей, необходимо строго следовать советам и рекомендациям по обустройству всей конструкции. Мансардная крыша дает возможность расширить возможности использования подкровельного пространства, создать невероятный по красоте и комфорту интерьер. Строительство брусового дома:

lestnitsygid.ru

проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой

При возведении такой сложной конструкции, как мансардная крыша своими руками следует учитывать массу самых разных факторов. Прежде всего необходимо выбрать вид кровли, которых существует немало. Далее нужно составить проект с расчетом стропильной системы, уклона скатов, площади крыши и количества необходимых для ее строительства материалов.

Возводится кровля по определенным технологиям, нарушать которые нельзя. О том, как сделать в загородном доме полноценный мансардный этаж и поговорим в этой статье.

Виды мансардных крыш

Прежде, чем начать разбираться в том, как правильно построить мансардную крышу, посмотрим, какие бывают разновидности подобных конструкций. Такие кровли различаются по форме и количеству скатов, углу их наклона, типу использованного кровельного материала, а также степени утепления. Выбор того или иного вида крыши зависит от самых разных факторов: архитектурного решения дома в целом, климатической зоны, в которой расположено здание, финансовых возможностей его хозяев и т.д. Мансарду в принципе допускается устраивать под кровлей любой конструкции.

Мансардные крыши бывают:

  1. Односкатными. Это самый простой в возведении тип крыши. Под односкатной кровлей в мансардном помещении будет только одна полноценная стена;
  2. Двухскатными. Устройство мансардной крыши данного вида также особой сложностью не отличается. Ее недостатком считается не слишком большая полезная площадь. Ведь углы помещения под двускатной кровлей образуют неиспользуемую «глухую» зону;
  3. Двухскатными ломаными. Этот вариант намного более удобен в плане устройства жилого помещения;
  4. Шатровыми. Такая кровля устраивается в квадратных зданиях. Шатровая крыша имеет четыре одинаковых по величине ската;

Шатровая мансардная крыша устраивается в квадратных домах

  1. Вальмовыми. Это также четырехскатная мансардная крыша. Вместо фронтонов в конструкции предусмотрены скаты. Вальмовая кровля также очень удобна для устройства под ней мансарды;

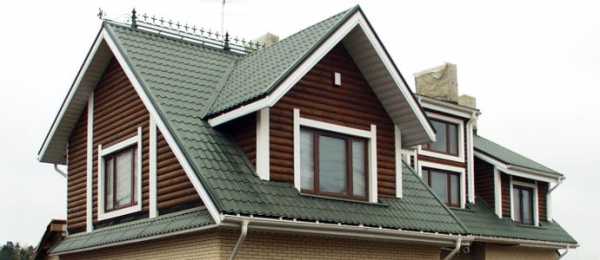

  2. Многощипцовыми. Такие кровли имеют очень сложную конфигурацию;
  3. Пирамидальными, коническими, купольными. Кровли этого типа устраиваются на зданиях сложной формы.

Под мансарду может быть переоборудована крыша любой конструкции

Существует также собственно крыша мансардного типа. Ее конструкция предполагает вынос скатов достаточно далеко за пределы самого здания на специальных консолях.

На заметку: Своими руками чаще всего под мансарды устраивается двухскатная ломаная кровля. Технология ее возведения достаточно проста, а помещение в результате получается достаточно просторным.

Спроектировать можно как мансардный этаж с одним окном, так и с несколькими. Иногда они располагаются на фронтонах, иногда на скатах между стропилами.

Как сделать расчет кровли

Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14

Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли

Как рассчитать угол наклона скатов крыши частного дома? Для этого необходимо учитывать следующие факторы:

  1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
  2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
  3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.

Расчет стропильной системы мансардного этажа (шаг, сечение брусьев, наличие ригелей и т.д) выполняется с учетом максимально допустимого прогиба стропил по длине. При этом должны быть соблюдены нормативы СНиП.

На заметку: Проще всего в наше время выполнить расчет мансардной крыши онлайн. Для этого в интернете существуют специальные сервисы.

Как сделать ломаную двускатную мансардную крышу самостоятельно

Двухскатная ломаная мансардная крыша своими руками возводится поэтапно. Сначала выполняется

Расчет необходимых материалов

Узнать площадь двухскатной ломаной кровли можно путем сложения площадей всех четырех скатов. Таким образом несложно определить сколько квадратных метров кровельного материала, а также паро- и гидроизоляционной пленки необходимо.

Что касается утеплителя, то его толщина для устройства жилой мансарды должна составлять хотя бы 20 см. Если она меньше, материал придется устанавливать в два слоя. То есть площадь кровли необходимо будет умножить на два.

Выполнив расчеты и заказав все необходимые материалы можно начинать возводить каркас мансардной крыши. Угол наклона нижних стропил обычно составляет 60гр, верхних – 15-20гр.

Мансардная крыша. Фото двухскатной ломаной кровли

Установка мауэрлата

Мауэрлатом деревянного дома служит верхний венец (бревенчатый или брусчатый). В сооружениях другого типа установка этого элемента выполняется отдельно. В верхнюю часть бетонных стен еще на этапе из возведения заливаются шпильки или анкера (шаг не менее 2 метров). На них и крепится мауэрлат. К кирпичным стенам брус (сечением не менее 150 мм) можно закрепить скобами.

Мауэрлат крепится к стене на анкерные болты

Важно: Предварительно под мауэрлатом устраивают гидроизоляцию, простелив верхнюю часть стен рубероидом в два слоя.

Балки перекрытия

Продолжают строительство мансардной крыши установкой балок перекрытия. Делают их обычно из бруса толщиной 200 мм. Уложены они могут быть как на мауэрлат, так и в предварительно устроенные в стенах карманы. Сначала кладут крайние балки, выравнивая их по уровню. Далее между ними протягивают шнур и по нему устанавливают промежуточные. При укладке в карманы, концы балок обязательно следует промазать битумной мастикой и обернуть двумя слоями рубероида.

Балки перекрытия мансардной крыши могут быть уложены на мауэрлат

На заметку: Наиболее удобным шагом между балками считается шаг в 60 см. В этом случае в последующем плиты утеплителя можно будет уложить без подрезки.

Стропильная система

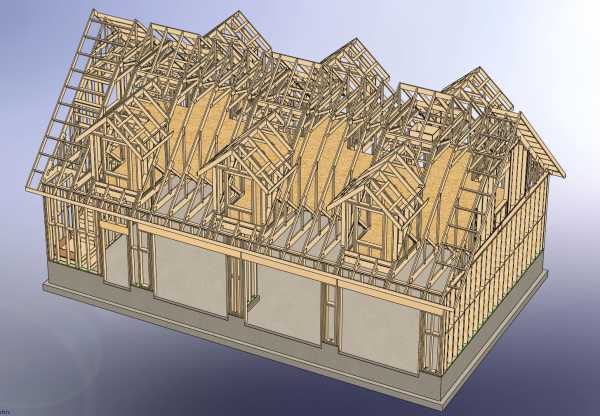

Вопрос о том, как построить мансардную крышу упирается по большей мере в возведение надежной стропильной системы. На каждую балку строго вертикально устанавливается стойка (брус сечением 150мм). Далее монтируют прогоны (доска 50х150мм). На прогоны нужно будет наложить ригеля (доска 50х200мм). Все эти элементы — стойки, прогоны и ригеля, образуют параллелепипед, служащий каркасом собственно жилой комнаты на мансарде.

Продолжают монтаж мансардной крыши установкой нижних (наслонных) стропил. Для них подойдет брус сечением 50х150мм. Предварительно стоит изготовить шаблон из не слишком толстой доски. Один ее конец прикладывают к мауэрлату, а другой к прогону. Далее размечают форму запила и выпиливают его. По этому шаблону раскраивают стропила.

Для установки верхних (висячих) стропил размечают центр кровли. При этом к мауэрлату прибивается временная стойка и устанавливается крайняя затяжка. Далее готовится шаблон из доски и по нему вырезаются концы верхних стропил. По центру их скрепляют между собой металлическими пластинами. Затем нужно поставить подвесные стойки (брус 25х150мм). После этого нижние стропила укрепляют подкосами (доска 50х150 мм) и зашивают фронтоны.

Стропильная система мансардной крыши

Для крепления всех элементов стропильной системы применяют оцинкованные уголки, саморезы и гвозди.

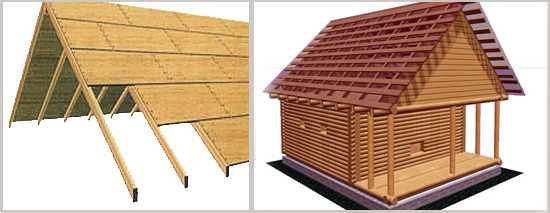

Обрешетка

Проекты мансардных крыш могут предусматривать использование самых разных кровельных материалов. Очень часто можно видеть кровли из металлочерепицы или профнастила. Под них может быть установлена разреженная обрешетка. При использовании рулонных материалов монтируется сплошная.

Обрешетка мансардной крыши может быть сплошной или разреженной

Гидроизоляция и монтаж кровельного материала

Крыша мансарды своими руками получится надежной только в том случае, если будет устроена качественная гидроизоляция. Чаще всего для защиты кровель используется супердиффузионная мембрана. Монтировать ее начинают снизу. При угле наклона крыши от 15 до 30гр нахлест между рядами пленки должен составлять примерно 25см, при угле больше 30гр – 15-20см. Крепится пленка к стропилам посредством специальных скоб. Поверх пленки набивается контробрешетка. На нее и крепится кровельный материал.

Кровельный материал монтируется поверх гидроизоляционной пленки

Важно: При монтаже необходимо следить за тем, чтобы пленка не натягивалась. Материал должен слегка провисать. Таким образом обеспечивается вентиляция подкровельного пространства.

Утепление

При соблюдении всех технологий утепления получится подходящая для обустройства жилого помещения мансардная крыша. Своими руками теплоизолятор обычно монтируется изнутри помещения. В случае монтажа утеплителя снаружи предварительно выполняется обшивка мансарды изнутри. После того, как укладка будет завершена, для того, чтобы плиты не выпадали, снизу их обтягивают проволокой, закрепляя ее к стропилам.

Утепление крыши домов с мансардой. Фото базальтовой ваты между стропилами

На заметку: Чаще всего для утепления мансард используется минеральная вата. Она ложится между стропилами плотнее, чем пенопласт. В результате исключается появление мостиков холода.

Пароизоляция и обшивка

Мансарда двухскатной крыши устраивается с обязательным использованием пароизоляционного материала. Поверх ваты необходимо натянуть изоспан фольгой внутрь помещения. Над ним набивается контробрешетка под обшивку. Таким образом устраивается вентиляция. Изнутри мансарда обшивается гипсокартоном, вагонкой или фанерой.

Таким образом может быть возведена надежная мансардная крыша своими руками. Видео, представленное ниже, представляет процесс устройства кровельного пирога с укладкой утеплителя снаружи.

Как видите, процедура возведения мансардной крыши достаточно сложна технологически. Однако устроить дополнительное жилое помещение на даче своими руками, приложив немного старания, все же можно.

setroom.ru

Мансардная крыша: особенности и монтаж

Данная статья информирует об особенностях мансардной крыши, этапах ее строения и предоставляет советы профессионалов.

Мансардные крыши набрали большую популярность в строении частных домов. Устройство мансардной крыши предоставляет широкий выбор использовать данную площадь для обустройства различных помещений.

Мансардная крыша — это двускатная крыша, под которой расположены комнаты, предусмотренные для проживания. Такой вид крыши может быть достроен уже на жилое строение,тем самым увеличивается площадь помещения жилого.

Особенности мансардной крыши

Мансарда отличается от чердака тем, что ее стены выше чердачных, что позволяет человеку чувствовать себя  в помещении комфортно.

Можно выделить такие виды мансардных крыш:

  • Односкатная крыша – имеет наклонную площадь, которая предусматривает опор на несущие стены.
  • Двускатная крыша – строится из двух противоположных скатов. Считается надежной и более простой в своем строении видом кровли.
  • Ломаная кровля – является одной из разновидностей крыши двускатной. Наличие изломов предоставляет  увеличение пространства  под крышей.
  • Четырехскатная – предполагает под кровлей намного больше места, однако визуально смотрится не слишком выигрышно.
  • Купольные крыши – строятся на строениях соответствующего размера и формы.

Особенности крыши:

  • Особенность,отличающая мансардную крышу от обычной, это разделения ската на пологий и более крутой. Для обустройства такого вида крыши лучше всего пригласить специалистов для предотвращения ошибок в строении кровли
  • Материалы для кровли крыши защищают все здание от повреждений
  • Гидроизоляционный слой предупреждает появление влаги в помещении
  • Для покрытия необходимо использовать материалы легкие и прочные
  • Несущую конструкцию следует делать деревянную либо металлическую
  • Для обустройства внутренних стен мансардной крыши лучше использоватьгипсокартонные материалы.

Между слоем утеплителя и кровельным слоем необходимо оставлять небольшой слой пустого пространства для естественного проветривания.

Устройство крыши мансардного типа:

  • Кровля- самый верхний слой, отвечающий за защиту  от природных явлений
  • Обрешетка – доски, к которым монтируется кровельная поверхность
  • Стропила –для мансарды используется стропила наклонного типа
  • Внутренние опоры
  • Прогон коньковый
  • Слой изоляции.

Преимущества мансардной крыши

К преимуществам мансардных крыш можно отнести следующее:

  • Увеличение жилого помещения за счет использования чердачной площади
  • Экономия денежных средств,дешевле построить такой вид крыши чем пристроить дополнительное помещение.
  • Увеличение теплоизоляции всего помещения
  • Возможность строения уже на готовом здании
  • Уменьшение нагрузки на стены и фундамент постройки.
  • Эстетически красивый вид
  • Увеличение площади дома без использования участка вокруг дома

Недостатки мансардной крыши

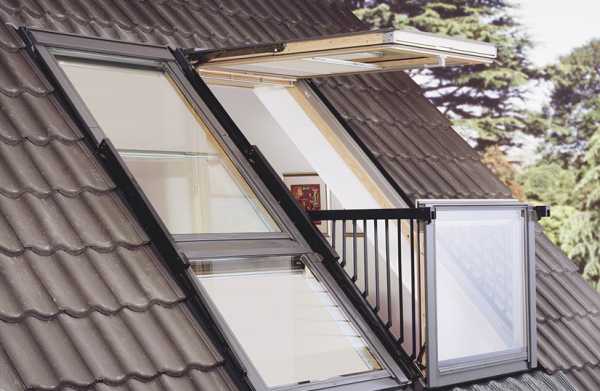

  • Необходимость использования дорогих окон для мансарды, так как обычные не всегда могут подойти
  • Сложное оборудование тепло и гидроизоляции
  • Из-за использования различного тапа материалов,тяжелый монтаж кровли
  • Материалы для мансарды намного дороже в финансовом плане, чем постройка чердака
  • Сложный в создании проекта
  • Высота стен должна быть больше че полтора  метра

Подготовительные работы по обустройству  мансардной крыши

Для строения крыши  необходимо в первую очередь убедится, что фундамент строения  сможет выдержать  дополнительную нагрузку. Для обеспечения безопасности основание дома  необходимо укрепить.

Следует определиться с видом мансардной  крыши,так как внутренняя площадь мансардного этажа будет зависеть от вида крыши.

Необходимо избавиться от наличия старых стропил и заменить их на новые, специально подобранные, под строение мансардной крыши. Стропильная система должна иметь учет возможных строительных  нагрузок. Конструкция стропильная рассчитывается индивидуально для каждого вида кровли.

Расчет размеров

Главным условием в строительстве мансардной крыши  это высота потолка  она должна быть более 2.5 метров.

При расчете необходимо учитывать следующее:

  • Жилой площадью считается та зона, расстояние от пола, к потолку которой  является больше 90 см
  • При наличии плана мансардной крыши можно легко рассчитать площадь.Необходимо условно  разделить план на фигуры  и вычислить площадь каждой. После чего результат слаживается единое число.
  • Для определения необходимого количества материала для кровли необходимо определится с типом обрешётки.

Обрешётки бывают следующих видов:

  • сплошные
  • разреженные
  • смешанные

Для каждого типа обрешетки необходим свой тип материала.

Перед тем как приобретать материалы следует начертить точный чертеж, на котором отмечаются все размеры.

Для строения кровли необходимо сделать следующие расчеты:

  • Расчет веса мансардной крыши для расчета одного метра квадратного необходимо вес каждого отдельного материала суммировать и умножить на 1.1 коэффициент.
  • Расчет необходимого материала-необходимо использовать проект кровли и расчет площади крыши.
  • Расчет площади кровли –для данного расчета  необходимо снять мерки  ширины и длины скатов. После чего умножить эти данные, и получится необходимая площадь.

Например: Вес обрешетки 15 кг на квадратный метр+вес утеплителя 10 кг +вес покрытия кровельного 13 кг ,все умножается на 1.1 получится результат 30,8кг на квадратный метр.

Самостоятельно сделать расчет очень проблематично. Сейчас имеются в продаже специальные счетные аппараты, которые быстро и качественно рассчитывают все необходимые расчеты для строения мансардных крыш.

Необходимые инструменты для строения

Для строительства кровли необходимо использовать безопасные материалы и инструменты, к таким относятся:

  • Брус деревянный размером 100мм
  • Доски деревянные размером 150-50 мм.
  • Лист металла
  • Необрезная доска
  • Гвозди шиферные
  • Отожжённая проволока
  • Наличие уровня
  • Наличие отвеса
  • Измерительная рулетка
  • Ножовки
  • Топоры
  • Молотки
  • Дрель электрическая
  • Материалы для кровли крыши
  • Необходимые материалы для утепления
  • Крепежные детали
  • Мембраны для гидроизоляции

Качественные материалы и инструменты намного быстрее позволяют построить качественную мансардную крышу.

Монтаж. Пошаговая инструкция

Монтаж крыши предусматривает следующие действия:

  • Крепление и укладка бруса по всему периметру строения
  • Установление каркаса. Для этого брусья крепятся к балкам, лежащим в продольном положении, и скрепляются. Сверху укладывается перемычка. Расстояние должно быть между брусьями около двух метров.
  • Монтаж арок – между полученными на предыдущем этапе арками натягивается веревка и по ее уровню строятся остальные арки.
  • Монтаж стропил
  • Установка балки коньковой – необходима для опоры стропил
  • Следующий этап необходимо оставить вентиляционные ходы
  • Установление обрешёток – чаще всего используют фанеру
  • Укладывание теплоизоляционных материалов чаще всего используют материал минеральная вата. Толщина слоя теплоизоляции должна быть не меньше 30 см. Если будет ложиться два слоя необходимо следить о накладке листов друг на друга, это поможет избежать прохождения холода на стыках.
  • Монтаж гидроизоляции
  • Укладка кровельного материала
  • Внутреннее отделочное обустройство мансардной крыши

Советы от строителей

Для удачного монтажа мансардной крыши  необходимо придерживаться советов профессионалов:

  • Что бы не допустить ошибки в расчетах необходимо предоставить работу опытному профессионалу.
  • Все деревянные элементы необходимо обработать средством от гниения
  • Для сохранения тепла в доме необходимо использовать утеплитель,  имеющий влагоустойчивое свойство
  • Опорные балки следует тщательно крепить к стенам, это предотвратит смещение крыши
  • Для более плотного настила утеплителя необходимо проводить его в шахматном порядке.
  • Не следует использовать материал пенопласт вместо утеплителя ,он способен выделять вредные для организма пары
  • Воизбегания скопления паров необходимоправильно установить вентиляцию.

Выбирая необходимый кровельный настил,  следует помнить, что вся конструкция имеет  довольно большей вес.

Поэтому необходимо останавливать  внимание на качественных и легких  материалах, таких как метало черепица или профнастил,которые позволяют уменьшить нагрузку на фундамент здания.

Для строения мансардной крыши необходимо иметь знания строения мансарда и иметь навыки в строительстве. С помощью использования инструкции можно самостоятельно построить мансардную крышу.

Мансардная крыша: особенности и монтаж

Оценка: 5 1 голосов

Читайте также:


okarkase.ru

Монтаж мансардной крыши своими руками

В последнее время в частном строительстве очень распространены мансардные этажи. И это можно просто объяснить, наличие мансардного этажа – это в первую очередь достаточно большая экономия средств на этапе строительства, во — вторых такое решение дает владельцу дома пусть и неполноценную полезную площадь, но вполне пригодную, например, для спальной комнаты.

В то же время устройство мансардной кровли немного более сложная и требующая дополнительного внимания задача. Мансардная кровля должна быть выполнена в полном соответствии с технологией. Особое внимание необходимо уделять устройству кровельного пирога, а в частности пароизоляционной мембране, именно она сделает мансардную крышу сухой.

Мансардные кровли могут иметь различный вид. В частном строительстве могут быть использованы несколько видов крыш мансардного типа. Основные варианты, это варианты двухскатных крыш, но встречаются и другие конструктивные решения.

  1. Односкатная мансардная крыша встречается достаточно редко, но в современных домах такие конструктивные решения попадаются все чаще.
  2. Обычная двухскатная кровля. Так называемая «кровля домиком» очень часто встречающийся вариант.
  3. Четырехскатная кровля, еще ее называют вальмовая. Вальмовая кровля смотрится намного интереснее обычной двухскатной, еще один плюс – это расширение за счет такого вида кровли самого мансардного помещения. Мансардный этаж вальмовой кровли намного просторнее, и он больше подходит для разного рода помещений.
  4. Многощипцовые крыши. Это самый интересный с точки зрения архитектурного строения вид кровли. Многощипцовые кровли подразумевают под собой кровлю, составленную из нескольких скатов. Это может быть несколько двухскатных элементов со всех фасадов здания, может быть сочетания трапеции и другого элемента.

Нельзя забывать, что тёплая мансардная кровля сама по себе достаточно дорогое удовольствие, но обустройство мансардного этажа на порядок дешевле, чем устройство полноценного этажа с двухскатной кровлей.

Особенности мансардной крыши.

Любая мансардная крыша имеет ряд отличительных особенностей. Ниже мы постараемся привести несколько ключевых моментов, которые отличают мансардную кровлю от других видов.

  1. Основной признак мансардной кровли – это ее функциональность. Нельзя забывать, что мансардная крыша является, как крышей, так и стеной чердачного помещения или мансардного этажа.
  2. Высота мансардной кровли обычно более 2,5 метров в самой высокой точке..
  3. Площадь поверхности мансардной кровли всегда больше, чем обычной двухскатной.
  4. Стропильная система мансардной крыши должна быть выполнена таким образом, чтобы конструктивные решения распорок и стропильных ног минимально занимали полезное пространство.





Видео о строительстве мансардной кровли

Подбор материала покрытия

Подбор финишного покрытия кровли в случаи с мансардным исполнением имеет ряд тонкостей и нюансов. Основной фактор выбора – это легкость материала. Отлично подойдет для мансардной крыши легкая металлочерепица, штучная клеевая черепица, такие нетяжелые покрытия, как ондулин или профилированный металлический лист. Тяжелые материалы, такие как шифер и глиняная черепица редко используют в строительстве мансардной кровли.

Особенности расчета мансардной кровли.

При расчете такого вида крыши уделяют особое внимание нескольким элементам кровли.

  • В первую очередь расчет конструктивной части кровли. В конструктив входит расчет угла наклона, шага стропильной системы, толщины пиломатериала, его длина и общее количество.
  • Вторая часть конструктивного решения кровли — это расчет финального покрытия и обрешетки
  • Все вышеперечисленные решения основываются на определении полезного пространства мансардного помещения. Мансардное помещение должно быть высотой более 1,5 метров в самой высокой точке. От высоты мансардного этажа зависит конструкция стропильной системы и кровли в целом.
  • Полезным пространством кровли считается вся зона, где высота от пола до потолка превышает 90 сантиметров. Те места в помещении, где это условие не выполняется, называют глухой зоной. От площади глухой зоны и от ее внешнего вида зависит строение ребер жесткости и дополнительных связок стропильных ног кровли.
  • Расчет площади финишного покрытия только с первого взгляды выглядит достаточно сложным, на самом деле, расчет финальной отделки — самая простая часть всего подготовительного этапа. Для просчета финишного покрытия из всей кровли выделяют несколько простых геометрических фигур. Это актуально для кровли сложного вида с несколькими скатами, находящимися под разным углом. Вычисляя площадь каждой фигуры с учетом всех технологических захлестов можно легко получить сумму всех площадей – это и будет количество финишного покрытия.

Устройство кровельного пирога в мансардной кровли

Кровельный пирог и его правильное устройство – это основная проблема в монтаже всей мансардной крыши.

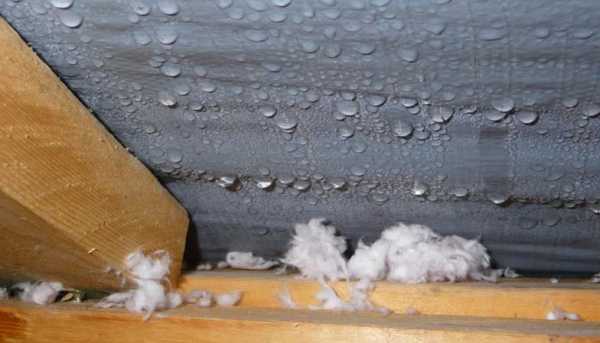

    Многие новички, которые пытались утеплить мансардную крышу самостоятельно, в итоге получали протечки и большие потери тепла. Почему так происходит? Все очень просто, но прежде, чем заниматься устройством кровельного пирога, необходимо вспомнить физику. Физика говорит нам о том, что при встрече холодного наружного воздуха и теплого внутреннего, на границе пересечения двух потоков образуется влага (конденсат). Поэтому плохо выполненная пароизоляция может стать непоправимой проблемой.  Образование влаги в кровельном пироге может повлечь за собой следующие проблемы:
  • Намокание утеплителя, вследствие чего утеплитель теряет свои свойства, и не держит тепло, пропуская теплый воздух сквозь себя, что образует дополнительную порцию конденсата.
  • Намокание деревянных конструкций в кровельной системе. Если дерево долго стоит намокшим, оно начинает гнить, в нем могут завестись грибки и другие паразиты, а, в конечном счете, дерево теряет свои прочностные характеристики.
  • Ну, и, конечно, подтопление самого мансардного этажа, намокание стеновых конструкций, конструкций пола и потолка.

Первые признаки неправильного устройства кровельного пирога это образование конденсата и образование сосулек на скатах крыши. Как только первые сосульки появились на кровли – это верный признак выхода теплого воздуха наружу. Совсем необязательно, что с потолка сразу начнет капать, но беспокоится все, же следует.

Правильный кровельный пирог

Каждый слой кровельного пирога отвечает за свой функционал. И каждый слой должен быть правильно выполнен, в соответствии со всеми нормами и строительными правилами.

Условно можно поделить кровельный пирог на два типа. Кровельный пирог без утеплителя. Такая конструкция может быть применена только в летнем мансардном этаже. И большой кровельный пирог с тепловым контуром – этот вариант отлично подходит для строительства полноценного теплого этажа.

Пирог без утеплителя. Основная задача такого пирога – это защита чердачного помещения от влаги и конденсата. Устройство такого пирога выглядит достаточно просто. Первый слой это настил пароизоляционной мембраны на стропильную систему, поверх мембраны монтируется контробрешетка, затем обрешетка и финишное покрытие.

Основные проблемы в устройстве пирога без утеплителя.

Первое, что нужно сделать — это правильно смонтировать пароизоляцию, второе – это обязательный воздушный зазор между обрешеткой и мембраной (для этого и нужна контробрешетка).

Теплый кровельный пирог. Чаще мансардное помещение является жилым, поэтому очень важно смонтировать правильный теплый кровельный пирог. Нужно понимать, что кровля подвергается не только холоду, но и теплу. Солнечные лучи могут нагреть кровлю до 70 градусов, от такой температуры в помещении невозможно находиться. Поэтому мансардная крыша не только должна держать тепло внутри здания, она должна не впускать горячий воздух внутрь.

В стропильной системе кровельного пирога должна учитываться толщина утеплителя, это очень важно для удобства монтажа и дальнейшего правильного функционирования кровельного пирога.

Слои кровельного пирога:

  1. Первый слой – это пароизоляция именно с него следует начать монтаж пирога. Пароизоляция раскатывается на стропила, и крепиться к ним. Необходима четкая фиксация пароизоляции, часто ее делают при помощи строительного степлера. Раскатыввают пароизоляцию нахлестывая дргуг на друга от 10 до 15 сантиметров. Нахлесты герметизируют при помощи специальной герметичной ленты.
  2. Второй слой – это утеплитель. Утеплитель нужно выбирать исходя из климатических условий, экологичности и звукоизоляционных качеств. Нельзя забывать, что крыша дома – по своей сути это потолок вашей комнаты, и стук дождя будет как никогда слышен в мансардном помещении. Сейчас на рынке утеплителей очень большой выбор. Большим спросом пользуются материалы на основе различной ваты, это и стекловата, и каменная вата, и другие материалы. Достаточно бюджетным вариантом является утепление пенополистеролом, но его звукопоглощающие свойства оставляют желать лучшего.
  3. Третий слой это влагозащитная мембрана, она также раскатывается на стропильной системе, но уже со стороны улицы. Именно мембрана будет препятствовать проникновению внешних осадков в кровельный пирог. Некоторые мембраны могут использоваться как внутри помещения, так и снаружи. Монтаж такой пленки происходит таким же образом, как и пароизоляция, стыки герметизируют, а раскатывается пленка с соблюдением нахлеста в 10-15 сантиметров.
  4. Следующий этап — монтаж контробрешетки, хотя производители материалов с волнистым рисунком (ондулин, шифер, металлочерепица) утверждают, что пассивной вентиляции кровли достаточно – это не всегда бывает именно так. Контробрешетка, даже минимальная, создает хороший вентиляционный зазор, что помогает быстрее выводить влагу с внутренней поверхности финишного кровельного покрытия.
  5. Обрешетка. Сама обрешетка в мансардной крыше может быть как сплошной, так и прореженной. Все зависит от материала, который используется в качестве финишного покрытия. Для штучной черепицы применяют сплошную дощатую обрешетку, или листовой материал вместо обрешетки. Для листового материала используют прореженную обрешетку.

Основная проблема мансардной кровли – это ее утепление и защита от влаги. В остальном шаги возведения такие же, как в обычной двухскатной крыше.

  1. Первый шаг – это просчет материалов, расчет нагрузки
  2. Второй крепление несущих брусьев
  3. Сборка шаблона стропильной системы
  4. Сборка стропильных ферм по шаблону, в соответствии с количеством по проекту
  5. Монтаж стропил
  6. Устройство кровельного пирога
  7. Устройство финишного покрытия
  8. Внутренняя отделка со стороны кровли

Внутренняя отделка мансардной кровли

Мансардную кровлю внутри можно задекорировать почти любым материалом. Это и вагонка, и гипсокортон, и пластиковые декоративные панели. Но идеален для мансардной кровли с точки зрения практичности съемный материал, например вагонка, в случаи неправильного устройства кровли, такой материал сделает доступным проведение ремонтных работ кровельного пирога.

podkryshej.ru

чертеж и монтаж кровли фото, видео

Мансарда своими руками фото

Расширение жилого пространства в частном доме после завершения строительства вызовет массу проблем, включая перепланировку и связанные с ней затраты. Но если срочно понадобилась дополнительная комната, выход есть. Мансардная крыша своими руками, возведенная над домом, позволяет увеличить жилую площадь без достраивания дополнительного этажа.

Мансардная крыша своими руками чертежи

Мансардная крыша несколько отличается от обычной. Ее конструкция ориентирована на получение нужных объема и высоты помещения. Для достижения этой цели мансарды чаще всего делаются по двухскатной ломаной схеме.

Мансардная крыша своими руками чертежи

На форму, угол наклона и конструкцию, которую имеет ломаная крыша, влияют такие факторы:

  • высота снежного покрова и максимальный уровень осадков в вашей местности – чем он выше, тем больше должен быть угол наклона скатов;
  • расчетная толщина звуко- и теплоизоляции – толстый слой утеплителя имеет приличный вес, что влечет за собой необходимость дополнительных крепежных элементов;
  • в некоторых случаях монтаж мансардной крыши своими руками предусматривает пристройку наружного лестничного марша, что также может отразиться на ее конструкции.

Технические термины и правила безопасности

Ломаная крыша своими руками собирается из элементов, большинство которых имеют свои исторические названия:

  • Брус, размещенный вдоль стен, играющий роль опоры для стропил, называется мауэрлат.
  • Деревянные брусья, образующие скат кровли, носят название стропил.
  • Элементы жесткости, соединяющие между собой отдельные стропила и распределяющие усилие нагрузки между ними, образуют подвеску.
  • Плоские доски, фанера, плиты ДСП и другие материалы, на которые укладывается черепица, профнастил или аналогичный кровельный материал, называется обрешеткой.
Строительство кровли мансардного типа

При работе на высоте очень важно следить за собственной безопасностью. Для этого следует:

  • использовать крепежный пояс;
  • тщательно закреплять леса при установке;
  • не оставлять без присмотра, в особенности включенным, электро- и другой инструмент;
  • следить при подъеме и перемещении тяжелых грузов за помощниками и желательно всегда быть в зоне их видимости;
  • не оставлять незакрепленные детали на скатах крыши;
  • стараться не отвлекаться на сторонние дела при работах на высоте.

Мансарда своими руками фото: строительство каркаса

Мансардные крыши начинают строиться с основы - мауэрлата. Его укладывают по верхней части стен для связывания коробки дома и конструкции кровли. Если дом не кирпичный, а сделан из дерева, или его последний этаж венчает деревянная часть, то мауэрлатом может служить верхнее бревно или брус.

Соединение стены и основания в этом случае производится за счет больших скоб, мощных накладок, гвоздей или стяжек. В старую кирпичную кладку или бетонную стену шпильки или анкеры, на которые садится брус мауэрлата, загоняются намертво, а при постройке новой стены – монтируются в процессе кладки.

Строительство каркаса мансандры

Мауэрлат изготавливается только из хвойных пород дерева. Брус имеет сечение 100 - 150 квадратных сантиметров. Хвойная древесина отличается своей долговечностью, устойчивостью к нагрузкам и более высокой стойкостью к влажности воздуха.

Между мауэрлатом и стеной должна быть гидроизоляция.

Это может быть слой толстого рубероида или прочной водонепроницаемой мембраны. Благодаря гидроизоляции, крыша с мансардой будет защищена от излишней влажности и порчи древесины. При монтаже мауэрлата нужно обеспечить строгую горизонталь его поверхности. Она станет основой для выставления вертикалей и горизонталей конструкции крыши.

Внутренний каркас крыши

Балки перекрытия укладываются на основание так, чтобы их концы выступали за линию стены на 30-50 см. Они делаются из хвойных пород древесины, из бруса с сечением не меньше 100х200 мм. Крепление балок к мауэрлату делается стальными уголками, скобами и другим и прочными метизами.

Для большей прочности в месте соединения брусьев можно выбрать карманы углублений и проложить их одним слоем рубероида. Для обеспечения горизонтали лучше вначале уложить две крайние балки, а остальные ровнять по натянутому шнуру. Выравнивание делается путем подтесывания и подбивания под брусья небольших клиньев, деревянных прокладок.

По принятым нормам шаг между балками может колебаться от 50 до 100 см. На практике строительство мансардной крыши своими руками привязано к размерам используемых материалов, и шаг между балками подгоняют под ширину межэтажного листового звуко-теплоизолирующего материала, например, – строительной ваты. Концы, выступающие за предел стены, обрабатывают водоотталкивающими защищающими препаратами.

Внутренний каркас крыши

Стойки, на которые будут опираться лаги, вертикально устанавливают на балки перекрытия. Они делаются из бруса 100х100 или 100х150 мм. Вертикальное положение стоек контролируют уровнем или отвесом. Строительство мансарды требует обязательного контроля размещения верхних концов стоек в одной горизонтальной плоскости.

Фиксирование делают временными или постоянными укосами, как в продольном, так и в поперечном направлении, по отношению к осевому сечению крыши. Для укосин берутся любые, достаточно прочные доски или обрезки тонкого бруса. В результате получится два ряда стоек, равных по высоте и параллельных между собой.

Сверху на них, в одну линию с мауэрлатом, укладываются прогоны – доски с сечением 50х150 мм. Обычно на них приходится место излома кровли. Существуют и другие конструктивные решения, но такая ломанная мансардная крыша своими руками наиболее проста в реализации.

Прогоны параллельных рядов соединяются между собой затяжками. Система затяжка-прогон-балки образует жесткий скелет прямоугольного жилого помещения. Затяжки работают на растяжение и не несут поперечной нагрузки. Поэтому для них можно взять толщину доски 50 мм, а ригеля – 150 мм. Чтобы исключить провисание, устанавливается он на ребро.

Стропила

Само строительство крыши мансардного типа начинается с этапа постройки стропильной системы. При достаточном опыте стропила лучше собирать на земле и подавать наверх для их последовательного закрепления на прогонах и мауэрлате. Более простой, но трудоемкий способ – собирать их по месту прямо наверху.

При этом каждая доска нижних стропил прикладывается и подрезается по месту, после чего крепится в нижней части к основанию и выступающим частям балок, а вверху – к прогонам. Горизонтальность монтажа контролируется по натянутой веревке. Крепление выполняется гвоздями, саморезами по дереву, стальными накладками и скобами. Нижняя часть стропильной ноги должна выходить за пределы стены на 30-50 см. Это будет основа для подбивания кобылок, образующих свисающую часть кровли.

Ломаная мансардная крыша своими руками

Верхняя часть стропильной системы образуется висячими стропилами. Их также можно собирать на земле и подавать наверх уже готовый угол. После присоединения к нижним стропильным ногам, конек каждого угла посредством бабки жестко крепится к центральной части затяжки.

Под своим весом верхняя часть стропильной системы образует прочную саморегулирующуюся систему, подобную раскрытому зонтику. Благодаря этому, любые колебания кровли будут компенсироваться пружинистостью. Если ширина мансарды достаточно большая – по верхнему соединению стропил подбивается конек. При малой ширине - его роль могут играть крайние верхние доски обрешетки.

Обшивка фронтонов

Обшивка фронтонов может производиться любым листовым материалом или досками. При их подшивании оставляют места для оконных и, при необходимости, дверных проемов. В них обустраивают усиливающий каркас, соответствующий размерам оконной или дверной рамы. Одновременно к нижним частям стропильных ног подбиваются кобылки – удлиняющие доски, образующие свес кровли.

Обустройство обрешетки и утепление

Тип обрешетки зависит от характеристик выбранного вида крыши. Если это мягкая мансардная кровля или битумная черепица, то конструкция должна быть сплошной или с минимально возможными зазорами. Для твердого покрытия их размер и шаг обрешетки указывается производителем конкретных кровельных материалов.

Обустройство обрешетки и утепление

Под основание для крепления черепицы монтируется гидроизоляция. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие хвойные листовые материалы должны быть водостойкими.

Утепление

Ломанная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и по бокам. При этом нижняя часть кровли будет хорошо вентилироваться, что не даст накапливаться влаге и конденсату. За счет подстропильных пустот мансарда своими руками будет защищена летом от перегрева, а зимой – от переохлаждения.

Внутренняя обшивка мансарды

Для внутренней обшивки мансардного помещения используется деревянная или пластиковая вагонка, фанера, тонкие листы ДСП или ДВП. Применять тяжелые облицовочные материалы не следует, поскольку вся нагрузка от их веса ложится на деревянные балки.

Итог

Мансарда, построенная своими руками, будет наиболее полно отвечать вашим требованиям и позволит максимально использовать чердачную площадь для организации жилого помещения.

Мансардная крыша своими руками пошагово видео

vsadu.ru
