Планка торцевая для кровли — Всё о металлочерепице

Ветровая планка для металлочерепицы — особенности монтажа

Обустройство кровли из металлочерепицы невозможно представить без таких важных элементов, как карнизная планка и торцевая планка.

При сравнении обозначенных компонентов крыши с другими, выделяется незначительная их площадь во всей кровельной конструкции, однако именно от них зависит сохранность целостности кровли и ее защита от механических повреждений.

Технология производства торцевых карнизных планок в целом совпадает с процессом изготовления основных металлочерепичных листов.

Основа планок представлена в виде металлического оцинкованного или пассивированного профиля толщиной от 0,4 до 0,5 мм, в качестве защитного покрытия используются те же полимеры, что и для металлочерепицы: на торцевую и карнизную планку наносится пластизол или полиэстер, а на торцевую планку для композитной черепицы – базальтовая крошка (подробнее: «Монтаж композитной черепицы — достоинства материала «).

Ниже будет представлен анализ назначения этих элементов, а также описание технологии монтажа металлочерепицы с этими элементами.

Функции карнизных и торцевых планок

Карнизная планка используется в качестве продольного элемента кровли и ее главная задача – защита лобовой доски карниза от попадания атмосферных осадков, предотвращение ее намокания и проникновения влаги в подкровельный пирог.

Внешне планка торцевая для металлочерепицы похожа на карнизную планку, отличие заключается лишь в том, что крепится она не снизу ската, а на каждом торце крыши. Благодаря перекрытию торца планкой обеспечивается не только защита обрешетки от влаги, но и кровли – от повреждения из-за сильного ветра.

Именно наличие этой функции позволило наделить торцевую планку еще одним названием, распространенным среди опытных строителей – ветровая планка для профнастила и металлочерепицы.

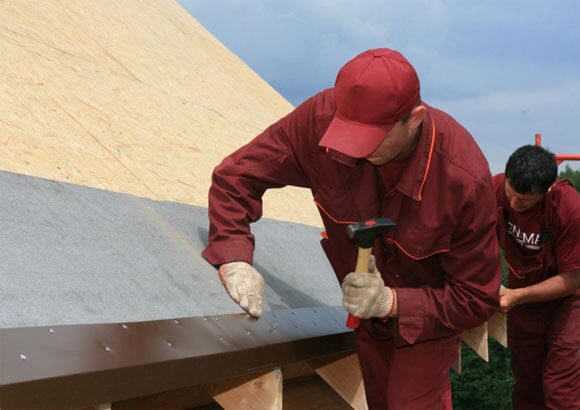

Особенности монтажа карнизной планки

Чтобы правильно закрепить карнизную планку, следует строго придерживаться инструкции:

  • На первом этапе устанавливается лобовая доска. Для надежного крепления лобовой доски используются оцинкованные гвозди. Иногда в качестве альтернативного варианта можно установить карнизную доску с помощью крепления в пазы стропильной системы. Также допускается одновременный монтаж лобовой и карнизной доски, что позволит укрепить кровельный узел.
  • Далее выполняется подшивка кровельного карниза с помощью шпунтованных досок или профнастила, как показано на фото. Независимо от выбранного материала, подшиваем карниз крыши к опорному брусу, закрепленному к стене здания.

  • Прежде чем будет установлена карнизная планка для металлочерепицы, нужно сделать несколько крюков для обустройства водосточной системы. Крюки могут быть прибиты к самой карнизной доске, либо прямо к стропиле.
  • После этого производится монтаж карнизной планки. Эта работа выполняется до того, как начнется укладка металлочерепицы. Планка должна быть установлена над крюками водосточного желоба и закреплена на саморезы для металлочерепицы через каждые 300-350 мм к лобовой и карнизной доске.
  • Наращивание карнизной планки требует нахлеста до 100 мм.
  • Особенности монтажа торцевой планки

    Как только скаты крыши будут покрыты металлочерепицей, можно приступать к монтажу торцевой планки, с помощью которой будет перекрыты все кровельные торцы для защиты от осадков и ветра.

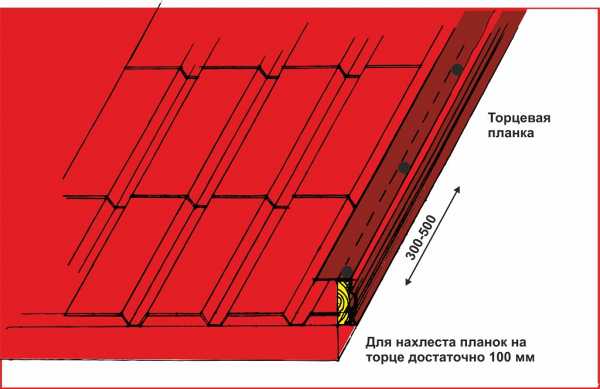

    Монтаж торцевой планки выполняется следующим образом:

    • Торцевая планка кладется выше слоя обрешетки ровно на высоту 1 волны. Положить планку нужно так, чтобы полностью перекрыть торцевой угол кровли. При правильном монтаже обрешетке на данном этапе трудностей не должно возникнуть.
    • Фиксируется фронтонная планка для металлочерепицы с помощью саморезов вверху и по бокам, при этом еще один верхний саморез должен соединять планку с металлочерепицей, укрепляя карниз на фронтоне .
    • Уровень нахлеста планки должен быть не более 50 мм.
    • Для дополнительной герметизации стыка торцевой планки с металлочерепицей укладывается уплотнитель.

    Установка уплотнителей и ветровой планки, смотрите на видео:

    Установка карнизной и торцевой планки для металлочерепицы

    Металлочерепица уже длительное время держит первенство в сфере кровельных материалов на территории нашей страны. Одними из важных элементов любой крыши из этого материала являются следующие планки для металлочерепицы :

    • ветровая планка для металлочерепицы;
    • карнизная планка для металлочерепицы;
    • коньковая планка;
    • планка примыкания.

    При устройстве крыш с применением металлочерепицы, планка примыкания наравне с карнизной, коньковой и торцевой отыгрывает довольно значимую роль. Несмотря на незначительную роль этих аксессуаров в общем объеме закупаемых материалов, они несут очень важную функцию, отвечающую за длительную и надежную эксплуатацию всей кровли.

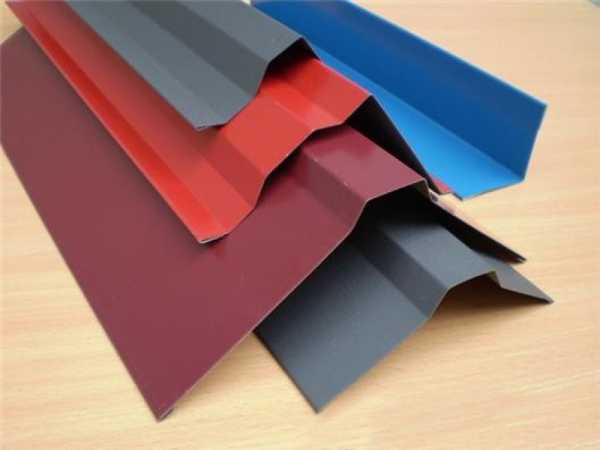

    Классификация и назначение планок для металлочерепицы

    Карнизные планки для металлочерепицы и ветровые планки для металлочерепицы изготавливают из материалов, аналогичных основному кровельному покрытию. Основным конструктивным элементом у них служит оцинкованная сталь толщиной 0.4-0,5 мм, с защитным полимерным покрытием. Функции, которые выполняют планки для металлочерепицы, выражаются в следующем :

    • Карнизная планка выполнена в виде продолговатого элемента, который имеет технологию производства, аналогичную основному кровельному материалу. Основной функцией карнизной планки является защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, карнизная планка защищает от попадания влаги подкровельное пространство.
      • Торцевая планка также имеет идентичную технологию производства с листами металлочерепицы и подлежит креплению на торцах скатов, служит для защиты обрешетки от проникновения влаги и нивелирует ветровую нагрузку. Вследствие этого данный аксессуар иногда именуют ветровой планкой.

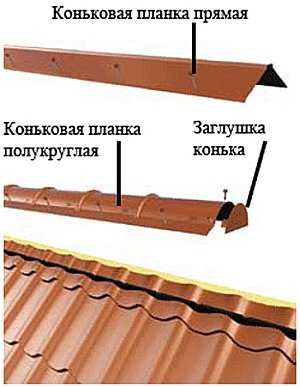

      • Коньковая планка может принимать множество форм и служит для защиты пространства под крышей от проникновения атмосферных осадков на месте схождения скатов.
      • Планка примыкания – это универсальный элемент, который имеет декоративные и защитные функции.

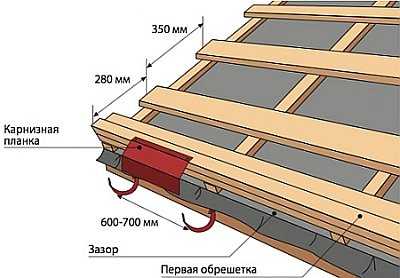

      Крепление карнизной планки

      Карнизная планка крепится к примыканиям кровли следующим образом.

      1. Сначала выполняют монтаж лобовой доски, которая крепится к торцам стропильной системы при помощи оцинкованных гвоздей. В качестве альтернативы иногда применяют карнизную доску, которая имеет крепление в специальных пазах на стропильной системе.
      2. Следующим шагом будет подшивка с помощью шпунтованной доски или профнастила. К стене дома крепят опорный брус, он будет выступать второй опорой для подшивки карнизного свеса.
      3. Непосредственно перед монтажом карнизной планки выполняют установку кронштейнов для водосточной системы. Они могут иметь крепление, как на карнизной доске, так и на стропильных ногах.
      4. После этого приступают к монтажу карнизной планки, которая устанавливается перед настилом кровли листами металлочерепицы. Установку планки осуществляют поверх водосточного крепления с помощью саморезов, ввинчиваемых в карнизную или лобовую доску. Шаг между винтами подбирают приблизительно равный 30-35 сантиметров.

      При наращивании карнизной планки обязательно следует выполнять нахлест, размеры которого составляют 100 мм.

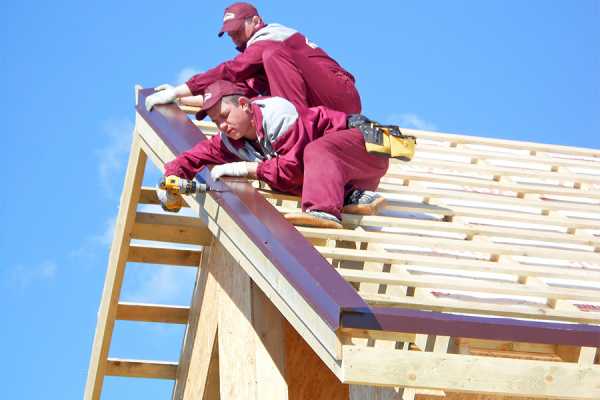

      Установка торцевой планки

      После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки. Ее устанавливают следующим образом :

      1. Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
      2. Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
      3. При наращивании ветровой планки делают нахлест до 100 мм.
      4. Все стыки между данной планкой и кровлей обязательно герметизируют.

      Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

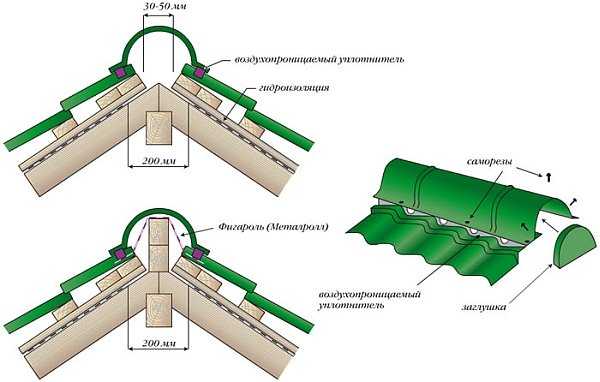

      Монтаж коньковой планки

      Перед монтажом коньковой планки всегда проверяют выполнение всех работ по устройству подкровельной вентиляции. На пологих скатах из металлочерепицы для исключения возможности задувания снега под конек используют специальные планки. Монтаж коньковой планки начинают с торца, для этого конек укладывают сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают между собой с нахлестом 100 мм, а полукруглые элементы соединяют по линии штамповки.

      Если угол наклона крыши составляет более 45° тогда место монтажа подконьковой доски и методы крепления конька существенно могут отличаться между собой, в зависимости от величины наклона скатов. На этапе крепления обрешетки моделируют установку конька, учитывая при этом угол наклона крыши и форму коньковой планки. Данный вариант монтажа получил наибольшее распространение благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, тогда их можно подкорректировать при помощи слесарного инструмента. После монтажа коньковой планки полукруглой формы, она должна быть заглушена с двух сторон при помощи специальных аксессуаров (заглушек).

      Под коньковой планкой рекомендуют устанавливать деревянный брусок. Это помогает быстро произвести монтаж этой конструкции на деревянную основу.

      Как монтируется планка примыкания

      Планка примыкания должна монтироваться после завершения укладки основного слоя кровельного материала и установки ветровой планки. Основным назначением планки примыкания является фиксация ендового ковра на вертикальных плоскостях. Кроме этого планка примыкания находит применение в местах примыкания кровли к печным трубам и вентиляционным каналам, где она выступает в качестве основного герметичного элемента. Монтаж этого конструктивного элемента является финишной операцией по окончании строительства крыши. Планка примыкания помимо защитных свойств выступает также в качестве декоративного фрагмента, который придает эстетичный современный вид кровле.

      Планки для металлочерепицы, которые правильно установлены и полноценно выполняют свои функции, будут прекрасной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно отразится на длительности и надежности эксплуатации.

      Технология монтажа металлочерпицы

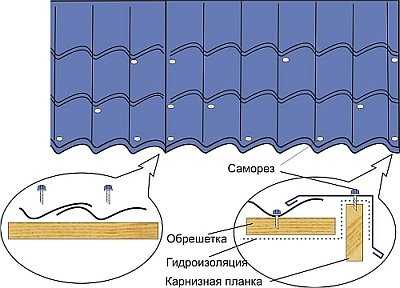

      Эксплуатация кровли, покрытой металлочерепицей, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила :

      • кровельный лист подлежит креплению в месте прилегания к обрешетке в прогибе волны;
      • монтаж нижних листов к первой обрешетке происходит путем крепления над ступенькой через волну;
      • монтаж остальных листов к обрешетке происходит с креплением как можно ближе к ступеньке;
      • монтаж со стороны торцевой доски выполняется в каждую волну;
      • все листы должны быть должным образом притянуты к обрешетке;
      • в местах нахлеста монтаж листов выполняется саморезами в спад волны.

      Количество винтов берут из расчета до 9 штук на один квадратный метр кровельного покрытия. Подрезание металлочерепицы выполняют при помощи ножовки по металлу, ножниц по металлу или высечных ножниц. Основным критерием при выборе слесарного инструмента является объем работ и ширина обрабатываемой поверхности. Так, для нарезания небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости произвести длинный рез, ширина которого составляет большое расстояние, высечные ножницы будут наиболее подходящим инструментом.

      Использование угловых шлифовальных машинок (болгарок) категорически запрещено. Вследствие перегрева и разрушения полимерного слоя происходит быстрое разрушение основного материала металлочерепицы.

      Похожие новости

      Комментарии (2)

      Установка и монтаж ветровой (торцевой) планки для металлочерепицы и профнастила

      Финальным этапом кровельных работ считается установка доборных элементов. Они наделены двумя функциями: выступают как декоративные аксессуары и, в то же время, выполняют защитную функцию. Ими можно назвать примыкания, переходники, конек, ендовы, уголки, отливы, желоба по сбору и стоку вод, пр. Среди основных дополнений следует выделить ветровые планки на крышу. Другое их название – фронтонные, торцевые, завершающие – объясняет предназначение этих элементов.

      Функциональное значение торцевых планок

      Фронтонная планка, монтируемая на торцах кровельной системы, предохраняет края обрешетки, а также все пространство под кровлей от попадания туда атмосферных осадков, воздействия силы ветра, особенно бокового направления. Наконец, это реальное препятствие от проникновения мелких птиц и насекомых под кровлю.

      Крепится такой элемент в местах соединения стропильных ног и крыши дома, регулируя уровень влажности под кровлей. Установившийся микроклимат влияет на состояние воздушной среды и в середине здания.

      Для справки. Как правило, планки заказываются отдельно, как дополнения к кровельному материалу. При этом важно, чтобы в обоих случаях была одна и та же фирма-производитель, изготавливающая весь набор в одном фактурном и цветовом исполнении. Ветровая планка для мягкой кровли, как и для профнастила, считается незаменимым аксессуаром, закрепляемым на крыше после укладки гидроизоляционной прослойки и финишного покрытия.

      Материал для изготовления завершающих планок

      Эконом-вариант (оцинкованная сталь), используется сегодня редко. Это связано с тем, что популярная для укладки кровли металлочерепица имеет широкую линейку цветов. Подобрать соответствующий краситель для оцинковки, чтобы планка не отличалась, а была в тон черепицы, довольно сложно. В идеале цвет полосы и колер кровли должны сливаться.

      Материал изготовления планок обязан придать доборному элементу устойчивость к внешним раздражителям: ветру, дождю, снегу, граду, пыли, пр. Другими словами, быть долговечным. Используется комбинированный вариант: оцинкованная сталь в качестве основы и цветной полимер, применяемый, как покрытие. В этом случае цвет не будет тускнеть под воздействием УФИ, поверхность трескаться при перепадах температур, разрушаться при слабой концентрации кислот в дождевой воде, а сама фронтонная планка станет логическим продолжением кровли.

      Торцевая планка для профнастила: установка своими руками

      После окончания работ по обустройству крыши, покрытии ее финишным материалом – профнастилом – необходимо сделать последний штрих. Закончить отделочные работы установкой ветровой планки, выполнить подключение софитов. При изменении технологии в части игнорирования ветровой планки может нарушиться теплообмен в межкровельном пространстве: летом поверхности и воздух в комнатах будут быстро нагреваться, а зимой их температура резко станет падать. Полоса в работе с профнастилом не такая по высоте подъема, как планка торцевая для металлочерепицы. Она должна быть металлической и соответствовать высоте волны листа. В готовом виде планка представляет собой профилированный элемент из листовой оцинковки с одинаковыми по длине, но разными по профилю сторонами.

      Пред установкой выполняется предварительный расчет, который зависит от размеров доборного фронтального дополнения. Здесь учитывается, что полная длина в типовом изделии составляет 2 метра, а эффективная – 1,9 м. Ширина полосы выбирается в зависимости от ситуации. Стандарт имеет параметры 90 х 150 мм и 40 х 60 мм. Различная геометрия планки определяется местом ее установки. Если это складское помещение с плоской крышей, к примеру, на листовом покрытии, практически, нет волн, планка берется узкая. Металлочерепица, наоборот, предполагает установку широкой рельефной торцовой отделки. Работы, влияющие на качество кровли, предваряющие монтаж покрытия и завершающей полосы, связаны с правильным выбором и монтажом обрешетки. Шаг расположения брусков в ее конструкции напрямую зависит от вида профнастила.

      Вначале с торцевой стороны к решетчатой конструкции пришивается струганная ветровая доска 25 х 80 мм, а уже на ней фиксируется планка с помощью болтовых саморезов с уплотнительной резинкой. Шаг между вкручивающимися метизами должен быть 0,4 м. Работы начинают с нижней части кровли, постепенно поднимаясь вверх. При этом фрагменты планки в виде лежащего обеими сторонами по разные плоскости фронтона прямого угла соединяются между собой внахлест, захватывая нижний край предыдущей полосы не менее чем на 0,1 м.

      Внимание! Если возникает необходимость укоротить планку, используйте ножницы или ножовку по металлу, можно пользоваться дисковой электрической пилой. Категорически не допускается обрезка заготовки абразивным инструментом: процесс обработки сопровождается высокой температурой, которая вредна для внешнего покрытия. Места сколов, срезов и повреждения верхнего защитного слоя в целях защиты от коррозии обрабатываются ремонтной эмалью для полимерных покрытий.

      При использовании профилированных листов с имеющейся на поверхности водосточной канавкой, их нужно располагать перпендикулярно, обеспечивая перекрытие канавки каждым вслед ложащимся элементом покрытия. Выполняется поперечный нахлест между соседними планками в 15 см. Фронтонный элемент устанавливается выше решетчатой конструкции крыши приблизительно на расстоянии, равном высоте волны профнастила. Планка закрепляется саморезами по бокам и сверху. Именно верхний крепеж плотно фиксирует фронтальную полосу к волне листа, т.к. профнастил характеризуются большой парусностью. Правильно прибитая планка в области фронтового среза не позволит порывам ветра оборвать листы кровли. Для улучшения герметичности между планками и профнастилом строители укладывают в промежуточное пространство дополнительно слой рулонного утеплителя.

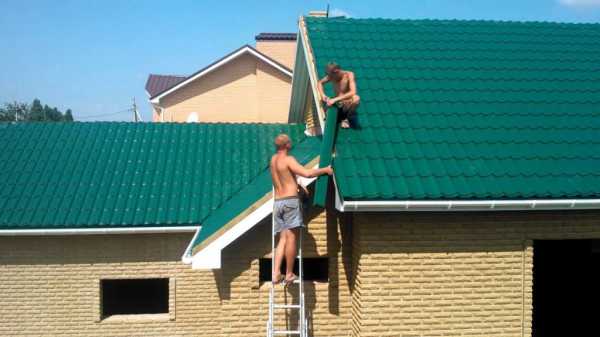

      Монтаж фронтонной планки – завершение работ по укладке металлочерепицы

      Т.к. торцевая планка завершает цикл перекрытия крыши, то перед ее установкой проводится ряд предварительных работ. На этом этапе обязательно монтируется карнизная планка. Но перед ее фиксацией на стропилах крепятся изготовленные или приобретенные крюки для удержания комплектующих водосточных системы. Над ними специальными саморезами под металлочерепицу к карнизной и лобовой доске прибивается карнизная планка. Только после этого можно приступать к укладке финишного покрытия (металлочерепицы). Фронтальный же элемент кровельной системы венчает все предыдущие работы и закрепляется на полностью покрытые кровельным материалом скаты. Он маскирует все торцы, закрывает доступ к пространству под кровлей ветру и осадкам.

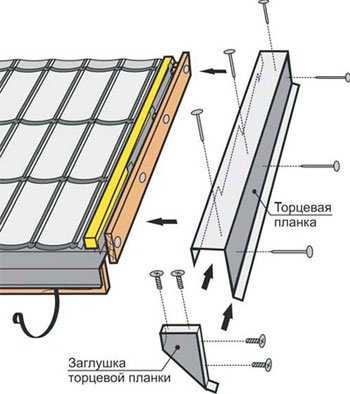

      Укладывается ветровая планка для металлочерепицы в такой последовательности:
      • Дополнительно на торцевую рейку шаговой обрешетки прибивается гвоздями или саморезами деревянный брусок 40 х 40 мм. Такое сечение решетчатой конструкции считается оптимальным при укладке металлочерепицы. Брус, как и вся обрешетка, должен дополнительно быть пропитан антисептиком и противопожарным средством.
      • Затем производится «примерка»: фронтальная планка прикладывается так, чтобы получилось полное перекрытие угла с торца кровли от дополнительного прибитого бруска до плоскости металлочерепицы. Расстояние будет отличаться на высоту профиля листа черепицы. Данный размер переносится на панель покрытия. Здесь будут располагаться линии сгиба и реза.

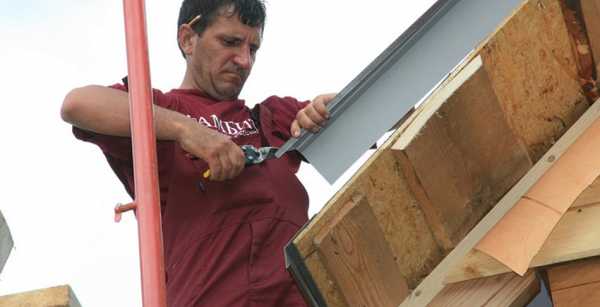

      • Перед тем как крепить ветровую планку на металлочерепицу, ножницами по металлу подрезается край панели (по разметке).
      • Специальным зажимом отгибается вверх край панели, ориентированной на фронтон. При качественном подгибе лист черепицы должен плотно прилегать к боковой плоскости прибитого дополнительного бруса.
      • Монтаж панелей черепицы ведется сверху вниз, крепятся они гвоздями к обрешетке.
      • Важно правильно прибить планку. Для этого саморезы вбиваются по бокам и сверху. Один из верхних метизов дополнительно закрепляет соединение металлочерепицы с ветровой планкой. Размер нахлеста полосы выдерживается в пределах 5 см. Причем, сверху вбиваются коньковые саморезы, а по бокам – торцевые.
      • Места стыковки элементов кровли и кромки планки герметизируются уплотнителем на самоклеющейся основе.
      • Нижний край фронтонной полосы оформляется заглушкой: она соединяется с планкой саморезами, образуя закрытый угол.
      • В завершении нужно закрасить шляпки саморезов при помощи ремкомплекта.

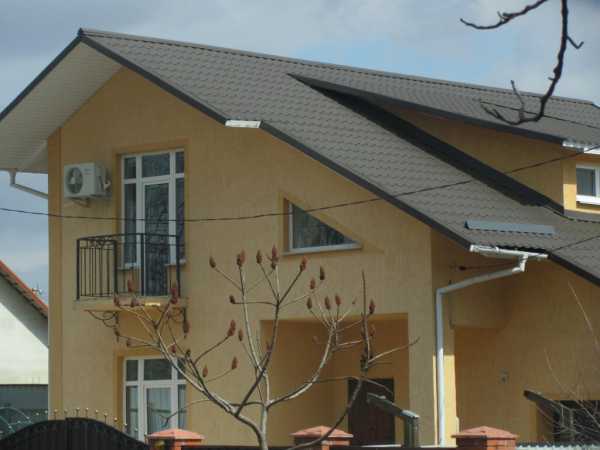

      Значение декора в оформлении завершающих планок

      Бывают моменты, когда домовладелец хочет выполнить кровлю с изысками, создать эксклюзивный экстерьер.

      Среди прочих декоративных приемов часто вместо стандартных двух смыкающихся перпендикулярно одна к другой плоскостей, одна из которых придавливает край кровли к основе, а другая фиксируется на боковой части кровли, внешнюю, боковую плоскость выполняют в необычном стиле. Это может быть резное кружево из металла или фактурная поверхность под древесину. Нередко используются народные мотивы. Такие фронтальные планки изготавливаются по индивидуальному заказу, значит, стоить они будут дороже.

      В большинстве же случаев торцы фронтона отделываются стандартными прямоугольными полосами, а на них уже крепится декоративное оформление. При необходимости украшение легко демонтируется и заменяется другим, без снятия основы. Вот наглядный пример, как может выглядеть ветровая планка для металлочерепицы (фото).

      Таким образом, такие небольшие по площади элементы, как торцевая планка (ветровая) и карнизная полоса исполняют важную роль в общем объеме мероприятий под названием «Кровельные работы». Планки важны для обустройства кровли, ее длительного безремонтного периода эксплуатации, долговечности. Доборные элементы оберегают крышу от повреждений, сохраняя целостность покрытия.

      Что еще почитать

      Источники: http://kryshadoma.com/metallocherepitsa/vetrovaya-planka-dlya-metallocherepitsy-osobennosti-montazha.html, http://vseokrovle.com/metallocherepica/27-vetrovaja-planka-dlja-metallocherepicy.html, http://ofacade.ru/krysha/ustanovka-montazh-vetrovoj-planki-dlya-metallocherepitsy-i-profnastila/

      stroykrishu.ru

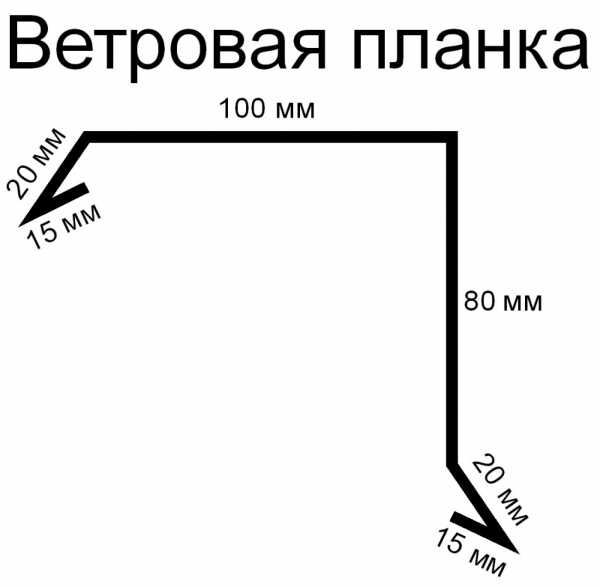

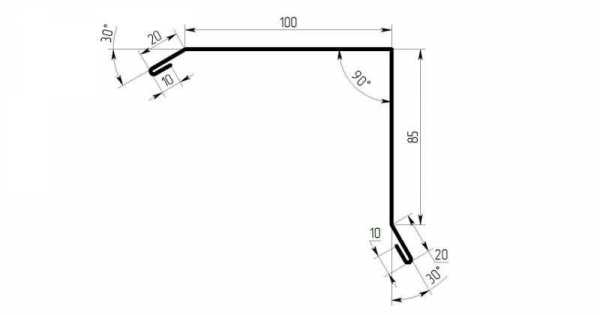

      Ветровая (торцевая) планка для металлочерепицы: размер

      На заключительном этапе кровельных работ необходимо установить дополнительные конструкции, которые выступают как элемент декора, а также защищают торцы крыши от атмосферного влияния. К таким изделиям относится ветровая планка для металлочерепицы. В некоторых случаях ветровую планку называют фронтонной или торцевой, что может объяснить местоположения этого элемента на кровле.

      Предназначение торцевой защитной планки

      Основной задачей фронтонной планки является защита обрешётки от попадания влаги и сильных порывов ветра. Кроме защиты от атмосферного влияния рассматриваемое изделие позволяет предохранить крышу от проникновения и поселения насекомых, а также воробьёв, ласточек и других мелких птиц. Торцевая планка крепится в местах примыкания стропил к конструкции крыши, что позволяет регулировать влажность воздуха под покрытием. Обратим внимание на тот факт, что ветровая планка должна иметь одинаковое цветовое исполнение, что и крыша. По краям планки имеется отбортовка с двух сторон для придания жесткости. Этот конструкционный элемент успешно используется для укладки шифера, металлочерепицы или мягкой кровли.

      Материалы для изготовления защитных элементов

      Одним из самых дешёвых видов сырья для изготовления фронтонной планки считается оцинкованная сталь, хотя такой материал сейчас почти не используется. Это можно объяснить разнообразием цветов металлочерепицы. Подобрать аналогичный пигментный краситель для оцинковки достаточно сложно. В идеальном исполнении цвета всех элементов кровли должны сливаться или гармонировать. Торцевая планка для металлочерепицы должна выполняться с такого материала, поверхность которого смогла бы сопротивляться таким атмосферным явлениям, как град, дождь и снег, не бояться пыли и быть долговечной. В результате продолжительных исследований учёными был придуман оригинальный строительный материал на основании оцинковки, которая использовалась как основание, и цветных полимеров, применяемых в качестве покрытия. В подобном случае изделие приобретает высокую устойчивость к воздействию солнечного света. Такая поверхность не будет разрушаться в результате резких скачков температуры. В результате слияния цветов планка торцевая останется фактически незаметной на общем фоне крыши.

      Как происходит монтаж

      После завершения всех операций по монтажу покрытия делают последний штрих. На этом этапе также проводится крепление планки для кровли. Если пренебречь установкой данного изделия, на конструкции крыши может нарушиться правильная вентиляция подкровельного пространства. Перед монтажом ветровых реек проводят предварительный расчёт. При проведении таких операций нужно учитывать эффективную длину изделия, равную 1,9 метрам, хотя полная длина планки – 2 метра, 10 сантиметров приходится на соединение двух листков металла. Ширина полосы должна выбираться строителем в индивидуальном порядке к конкретной крыше, её стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Такая разница в сторонах детали определяется типом здания. В случае, когда проводится монтаж складских помещений с плоской крышей без волнистого покрытия, торцевая планка должна быть узкой. Качество кровли будет зависеть от надёжности крепления и правильности монтажа досок обрешётки. Шаг размещения направляющих брусков будет зависеть от типа покрытия. На подготовительном этапе работ до торцевой стороны крыши крепят ветровую предварительно оструганную доску, имеющую размер 2,5*8 сантиметров. После этого приступают к монтажу планки, этот элемент закрепляют при помощи кровельных саморезов, размещённых на расстоянии сорока сантиметров друг от друга. Подобные работы нужно начинать с нижнего участка кровли. В процессе монтажа мастер постепенно поднимается вверх. При стыковке планки соединяют внахлёст, соблюдая перекрытие конструкционных элементов в 10 сантиметров. При необходимости укорачивания изделия до необходимого размера пользуются ножницами по металлу или специальной ножовкой. Нельзя применять для подобной работы болгарку, обработка металла таким инструментом повредит лицевую поверхность. В результате такого воздействия торцевая планка начнёт разрушаться. После резки ножницами по металлу места срезов рекомендуют обработать эмалью, что защитит материал от коррозии, но такой способ обработки не подойдёт после разреза металлической рейки болгаркой. В данном случае лист станет непригодным к дальнейшему использованию. Что касается места установки ветровой рейки, то такой элемент нужно устанавливать чуть выше от обрешётки на расстоянии, которое равняется высоте волны металлического профиля. Планку нужно фиксировать саморезами с ЭПДМ прокладками в верхней части, а также по бокам. Закрепление планки в указанных местах способствует надёжному фиксированию материала кровли, так как большинство из них обладают большой парусностью и могут не выдержать сильных порывов ветра. Укладку ветровой планки проводят следующим образом:
      • Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
      • Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;
      • Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;
      • При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.
      • Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.
      Смотрите видео по теме:

      prokryshi.ru

      Карнизная планка для металлочерепицы ветровая, торцевая

      Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

      Важными элементами в обустройстве металлочерепичной кровли являются карнизная планка для металлочерепицы, а также – торцевая планка. Несмотря на то, что эти элементы занимают незначительную (по сравнению со скатами кровли) площадь, они выполняют достаточно важные функции, сохраняя целостность кровли и защищая ее от повреждения.

      Как торцевые, так и ветровые планки производятся по той же технологии, что и основные листы металлочерепицы, предназначенные для перекрытия скатов крыши.

      В их основе лежит металлический профиль из оцинкованной и пассивированной стали толщиной 0,4 – 0,5 мм, при этом покрываются они теми же полимерами, что и остальная металлочерепица: планка торцевая и ветровая может выпускаться как с пластизоловым, так и с полиэстеровым покрытием, а для композитной металлочерепицы торцевые планки покрываются базальтовой крошкой.

      В данной статье мы проанализируем, зачем нужны эти элементы, а также приведем технологию их монтажа.

      Назначение карнизных и торцевых планок

      Карнизная планка представляет собой продольный элемент кровли из металлочерепицы, главной задачей которого является защищать лобовую доску карниза от намокания при контакте с атмосферными осадками и как следствие – от проникновения влаги внутрь кровельного пространства.


      Торцевая планка для металлочерепицы имеет конструкцию, сходную с конструкцией карнизной планки, однако в отличие от нее крепится она не в нижней части ската, а на боковых торцах кровли.

      Перекрывая торец, торцевая планка не столько защищает обрешетку от попадания влаги, сколько предотвращает повреждение кровли вследствие ветровых нагрузок.

      Именно эта функция и дала торцевой планке ее более распространенное название — ветровая планка для металлочерепицы.

      Монтаж карнизной планки

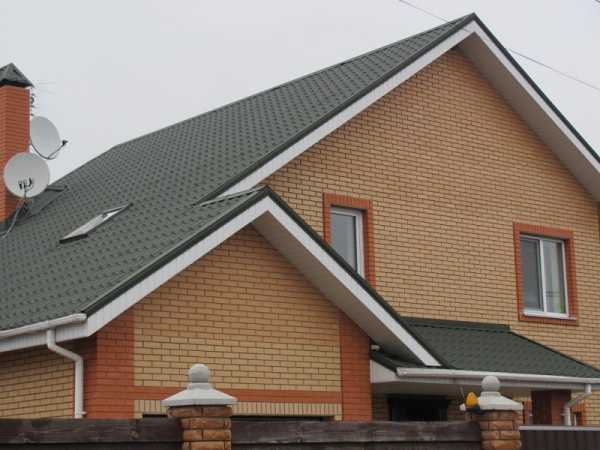

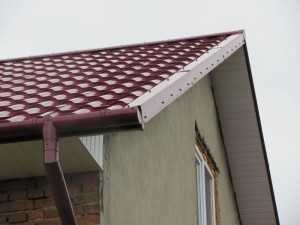

      Кровля с установленными торцевыми планками

      Монтаж карнизной планки  для металлочерепичной кровли производим по следующей схеме:

      • Первый этап – установка лобовой доски. Лобовую доску крепим к торцам стропил с помощью оцинкованных гвоздей.

      Обратите внимание! В некоторых случаях альтернативой лобовой доске может выступать карнизная доска, которая крепится в специальных пазах стропил. Также возможна одновременная установка как лобовой, так и карнизной досок с целью укрепления этого узла кровли.

      • Затем – выполняем подшивку карниза крыши, используя шпунтованные доски или профнастил. В любом случае для подшивки карниза на стену здания крепим опорный брус, с которому и будет крепиться подшивка свесов крыши.
      • Непосредственно перед установкой карнизной планки монтируем крюки для водостока крыши. Крюки крепим либо на карнизную доску, либо (если доску мы не устанавливали) – непосредственно на стропила. Ножки крюков обязательно должны быть утоплены в дерево.
      • Далее – устанавливаем саму карнизную планку. Устанавливается она до того, как мы начнем монтировать металлочерепицу. Укладываем планку в натяг поверх крюков для желоба водостока (чтобы избежать дребезжания под ветром) и крепим саморезами к лобовой и карнизной доскам. Шаг крепления карнизной планки составляет 300-350мм.
      • При наращивании карнизной планки нахлест составляет не более 100 мм.

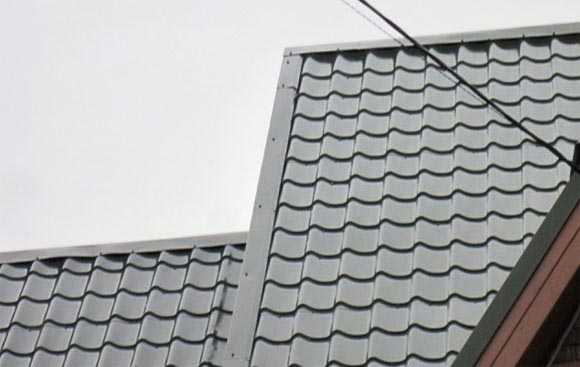

      Монтаж торцевой планки

      Монтаж торцевой планки

      После того, как на скатах крыши установлена металлочерепица —  торцевая планка должна перекрыть торцы кровли, защитив их от воздействия влаги и ветра. Монтируется торцевая планка так:

      • Устанавливаем торцевую планку выше уровня обрешетки, ровно на высоту одной волны. Укладывается торцевая планка таким образом, чтобы угол торца кровли был перекрыт полностью – если обрешетка была смонтирована ровно, то вы сделаете это без труда.
      • Фиксируем торцевую планку саморезами сверху и сбоку, при этом верхний саморез дополнительно должен фиксировать планку к металлочерепице.
      • Нахлест торцевой планки при ее наращивании составляет до 50 мм.
      • Стык торцевой планки и металлочерепицы можно дополнительно герметизировать, проложив в него уплотнитель.

      Если в ходе обустройства кровли правильно были установлены карнизная и торцевая планка  — металлочерепица прослужит вам очень долго. А связано это с тем, что эти небольшие детали надежно защищают кровлю от дождя и ветра!
