17 лучших лазерных нивелиров - Рейтинг 2018

Лучевой инструмент для создания вертикальной, горизонтальной или наклонной плоскости. Применяя нивелирную рейку, появляется возможность в определении высотных параметров. При отделочных работах можно использовать градуированную линейку или строительную рулетку. Прибор удобен для контроля за совпадением образующих монтируемой конструкции, детали с линией горизонта или отвеса. Лазерный нивелир выпускается бытового или профессионального класса, линейный или ротационный.

Лучший бытовые линейные нивелиры

Особенность линейного лазерного нивелира, – образовывать горизонтальный, вертикальный лучи, создавать перекрестия, отбивать диагональ или отвес. Инструмент применяется для измерения перепадов высот, контроля за монтируемыми конструкциями.

Используется при наружных или внутренних строительно-отделочных работах. Выпускается для бытового и промышленного применения. Отличатся количеством лучей, режимами работы, точностью измерений, качеством изготовления.

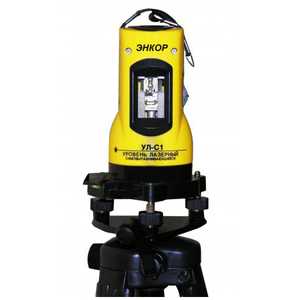

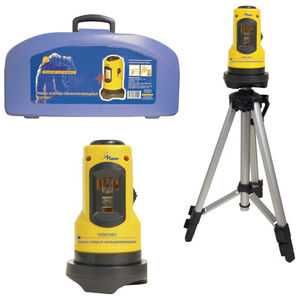

Энкор 13484 – недорогой с хорошей комплектацией

Оптический прибор с самовыравнивающейся функцией. Доступный по цене в своём сегменте. Формирует горизонтальный и вертикальный луч. Нивелир полностью приспособлен для выполнения работ одним оператором.

Прибор оборудован механизмом, блокирующим функцию самовыравнивания. Предусмотрена возможность кругового вращения корпуса вокруг вертикальной оси. Набор оборудования позволяет сразу приступать к работе, после покупки.

Плюсы:

  • Доступная цена, хорошая комплектация.
  • Возможность проводить измерительные операции одному человеку.
  • Экономичный расход источника питания.

Минусы:

  • Слабая степень защиты от пыли.
  • С увеличением расстояния измерения растёт погрешность.
Рекомендации:

X-Line Helper 2D Х00105 – для большой дистанции

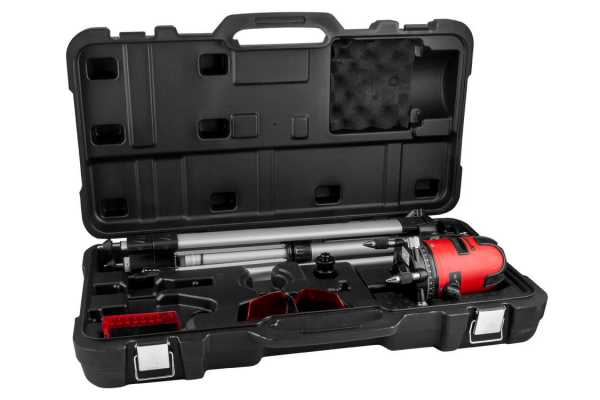

Точный прибор для наружных и внутренних работ. Полностью укомплектован для решения производственных задач. Дистанция устойчивого снятия показаний достигает 70 метров с лазерным приёмником.

Предусмотрена возможность отключения функции самовыравнивания для работы с наклонными плоскостями. Погрешность измерений не превышает ±0.2 мм/м. Инструмент формирует два луча, вертикальный и горизонтальный.

Плюсы:

  • Компактный прибор, отлично сделан, надёжен.
  • Хорошая дистанция работы для бытового прибора.
  • Приемлемая цена.

Минусы:

  • Штатив слабый, начинает колебаться при небольшом ветре.
  • Небольшой угол самовыравнивания.

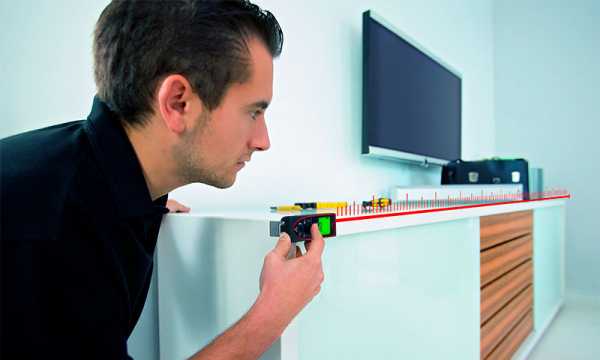

Condtrol INFINITER Master Kit 1-2-133 – с измерением расстояний

Комплект измерительного оборудования с расширенными функциями. Позволяет определять высоты, расстояние до объекта, вычисление площади. Доступна формула Пифагора и функция треккинга. Встроен механизм автоматического отключения по истечении 5 минут ожидания.

Корпус выполнен с хорошей степенью защиты от влаги и пыли, что позволяет применять прибор на строительных площадках.

Плюсы:

  • Функции нивелира, лазерного уровня и дальномера в одном комплекте оборудования.
  • Хорошая цена за прибор.
  • Защита от пыли и дождя.

Минусы:

  • Лазерная рулетка грешит в показаниях.
  • Отсутствует чехол для хранения и переноски.

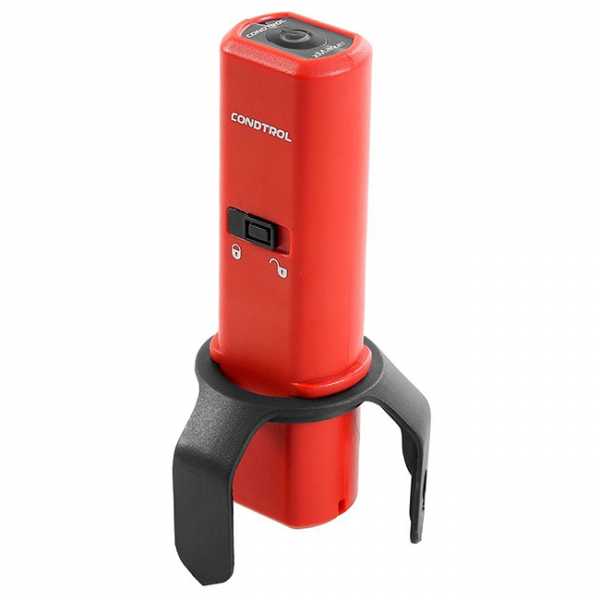

Condtrol XMarker 1-2-079 – ультракомпактный прибор

Лёгкий ультракомпактный нивелир для домашних и профессиональных целей. Предусмотрено посадочное место под крепление штатива и несколько точек фиксации в различных положениях через дополнительные кронштейны.

Прибор оснащён маятниковым выравнивателем с возможностью блокировки от повреждения при транспортировке. Срок работы на одном источнике питания достигает 30 часов.

Плюсы:

  • Компактные размеры, лёгкий, можно носить в кармане.
  • Отсутствуют аналоги на рынке РФ.
  • Яркие лазерные лучи.

Минусы:

  • Маленький угол самовыравнивания.
  • Залипает самовыравниватель, приходится слегка встряхивать.

Bosch PCL 20 set – полная готовность к работе

Лазерный нивелир с функцией отвеса. Появилась возможность переносить световые отметки с пола на потолочное перекрытие. Возросла точность измерений. Инструмент формирует отдельные линии или перекрестие.

Отключение автоматического выравнивания позволяет работать с наклонными плоскостями, по диагонали. Корпус нивелира выполнен в эргономичном дизайне, снабжён мягкими противоскользящими накладками.

Плюсы:

  • Расширенный функционал и цена.
  • Компактный, удобный, крепится к штативу от фототехники.
  • Готовность к работе после покупки.

Минусы:

  • Со временем сбиваются настройки горизонтального луча.
  • Нет сумки или кейса в комплекте.

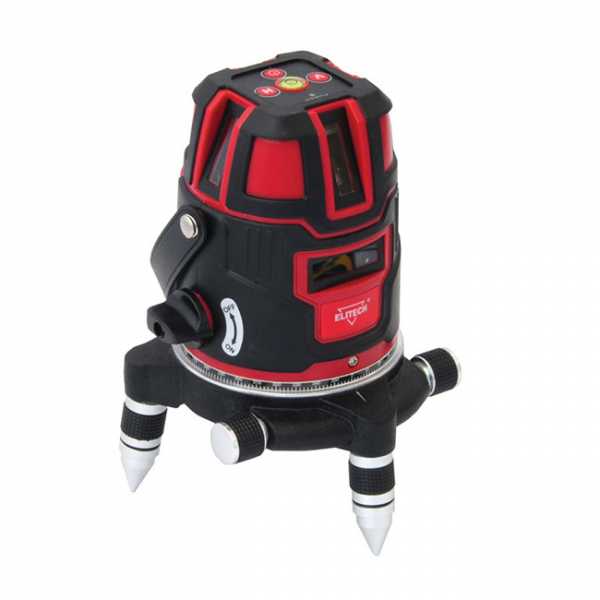

Elitech ЛН 5/2В-ЗЕЛ – почти профессионального уровня

Лазерный нивелир, приближенный по функциональным возможностям к профессиональному оборудованию. Формирует горизонтальный и два вертикальных луча. Встроена функция надира (отвеса).

Применяется внутри и снаружи помещений, – благодаря зелёному цвету лазерного луча. Инструмент снабжён пузырьковым уровнем для быстрой настройки по плоскостям. Отклонение от вертикали или горизонтали сопровождается звуковым сигналом.

Плюсы:

  • Большое количество функций для бытового уровня прибора.
  • Яркий, отчётливо видимый зелёный луч.
  • Хорошая точность измерений.

Минусы:

  • Потребители не отмечают.

Лучшие линейные профессиональные нивелиры

Оптический инструмент с расширенными функциями, повышенной точностью измерений, качеством сборки. Нивелир может создавать несколько лучей в разных направлениях одновременно.

Отдельные модели могут образовывать развёртку луча в вертикальной и (или) горизонтальной плоскости на 360°. Расширено время работы, повышена защита от пыли, грязи и влаги. Прибор снабжён автоматической системой выравнивания.

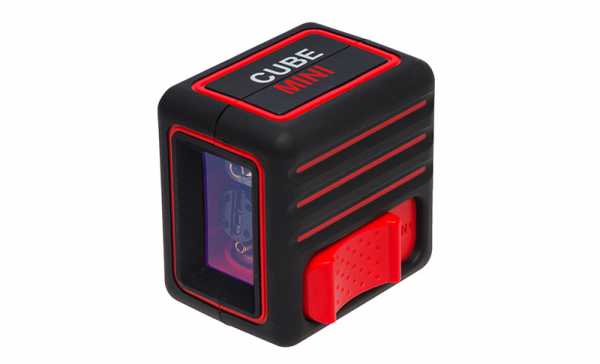

ADA Cube MINI Basic Edition А00461 – профессионал для домашнего ремонта

Компактный лёгкий лазерный профессиональный нивелир для решения домашних, и не только, задач. Отличается простым применением в работе. Разблокируется и включается нажатием одной кнопки. Образует горизонтальную и вертикальную плоскость.

Световые лучи отчётливо различимы на дистанции до 40 метром с приёмником. Отклонения не превышают ±0.2 мм/м. Прибор снабжён функцией автоматического выравнивания.

Плюсы:

  • Лёгкий, удобный прибор.
  • Отличная сборка, высокая точность.
  • Возможность проецировать луч на 360°.

Минусы:

  • При интенсивной работе быстро садятся батарейки, особенно, солевые.
  • Слабые лучи.

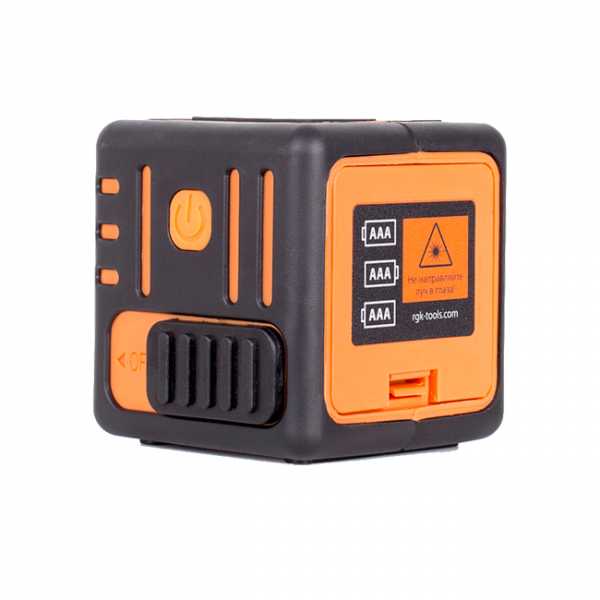

RGK ML-21 – для дизайнерских работ

Небольшой компактный прибор для тяжёлых условий строительно-отделочных работ. Применена защита от пыли, грязи и влаги. Создаёт горизонтальный и два вертикальных луча, располагающихся под прямым углом.

Прост в управлении, – одна кнопка ответственна за включение и автовыравнивание. Другая – за активацию лазера при формировании наклонных плоскостей при отключённом самовыравнивании. Прибор удобен при дизайнерских работах.

Плюсы:

  • Яркие лазерные лучи, очень хорошо различимы в помещении.
  • Создаёт три плоскости.
  • Удобный чехол для переноски, можно крепить к ремню брюк.

Минусы:

  • Слегка неудобен блокиратор, не до конца фиксируется маятник.
  • Возможно, цена.

Instrumax ELEMENT 2D GREEN IM0119 – с зелёным лучом

Нивелир для наружного и внутреннего применения, – яркий зелёный луч отчётливо виден при любом освещении до 70 метров. Формирует горизонтальную, вертикальную плоскость или перекрестие под прямым углом.

Фиксирование выравнивателя в промежуточном положении позволяет работать с диагональными элементами. Отклонение за пределы ±4° вызывает автоматическое отключение лазера во избежание ошибок при разметке.

Плюсы:

  • Отчётливые яркие зелёные линии лазера.
  • Закидывает луч за себя.
  • Фиксируется на штатив от фотооборудования.

Минусы:

  • Штатные батарейки быстро разряжаются, лучше докупить аккумуляторы.
  • Отсутствует чехол для хранения и транспортировки.

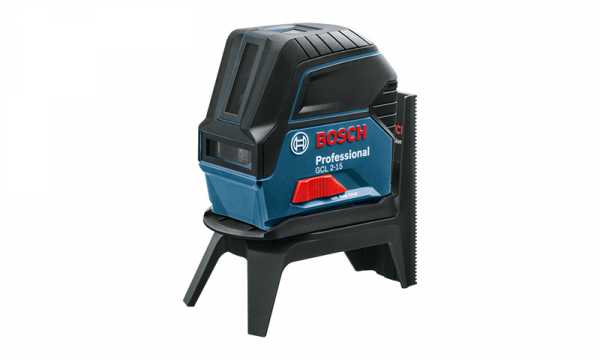

Bosch GCL 2-15 – несколько способов крепления

Лазерный прибор, оснащённый универсальным креплением, – для работ в любом положении, в том числе, под потолком. Применена надёжная защита от грязепылевых и влажных воздействий, что увеличило срок эксплуатации инструмента в непростых условиях стройки. Прост в освоении и применении.

Плюсы:

  • Высокое качество изготовления и сборки.
  • Отличная точность измерений.
  • Отсутствие люфтов, дрожаний.

Минусы:

  • Цена цепляет, но качество оправдывает.

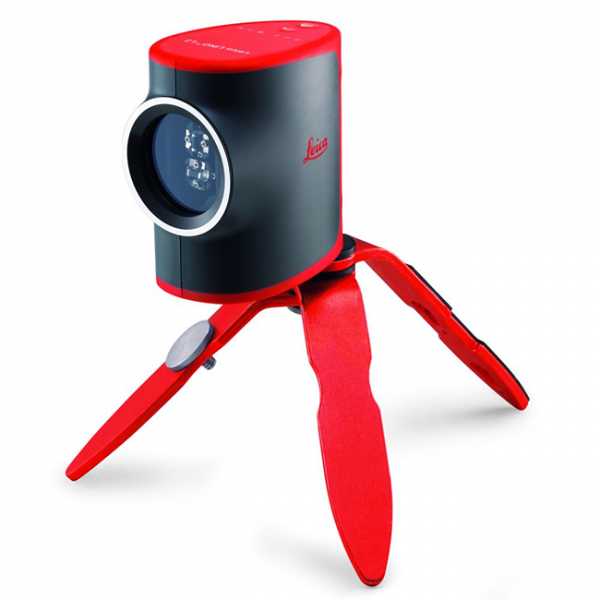

Leica Lino L2 – с необычным дизайном

Профессиональный лазерный нивелир с необычным дизайном. Широкое окно обеспечивает хорошую развёртку и светопрохождение лазерных лучей.

Прибор снабжён многофункциональным штативом для работы с горизонтальной поверхностью или возможностью фиксации на различных металлоконструкциях. Световой луч работает в режиме пульсации. Инструмент отличается компактными размерами и малым весом.

Плюсы:

  • Необычный привлекательный дизайн корпуса.
  • Очень качественно собран, вынослив.
  • Надёжен, хорошая точность.

Минусы:

  • Батарейки быстро садятся, необходим аккумулятор.
  • Недостаточен угол самовыравнивания.

DEWALT DCE089D1G – развёртка лучей на 360°

Нивелир профессионального класса. Формирует одну горизонтальную круговую и две вертикальных плоскости, с развёрткой на 360°. Обладает возможностью работать с детектором лазерных лучей на дистанции до 60 метров.

Работает в постоянном импульсном режиме, обеспечивая яркий зелёный луч. Предусмотрена разная последовательность мигания для ручного режима.

Плюсы:

  • Формирование трёх плоскостей.
  • Яркий лазер, видимый при солнечном свете на светлых поверхностях.
  • Хорошая комплектация.

Минусы:

  • Батарейки сразу менять на аккумуляторы.
  • Если долго следить за лучом, от мерцания устают глаза.

Лучшие лазерные ротационные нивелиры

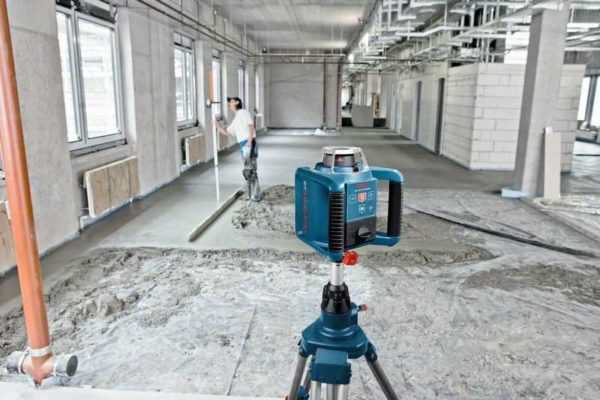

Лазерный нивелир, оснащённый вращающейся головкой, обеспечивающей круговую проекцию луча на 360°. Преимущество – измерение можно проводить по всему периметру помещения или в вертикальной (наклонной) плоскости.

Развёртывание луча по нескольким плоскостям расширило перечень проводимых операций. Повышенная мощность позволила увеличить уверенный сигнал приёма до 100 и более метров.

SANTOOL 050220-001 – самый недорогой в линейке

Лазерный ротационный нивелир, обеспечивающий формирование развёрнутых круговых плоскостей на 360°. Обеспечивает работу по горизонтали, вертикали или наклонной плоскости.

Надёжный и прочный корпус из металла защищает лазер от внешних механических воздействий. Комплектуется штативом, очками и кейсом.

Плюсы:

  • Цена.
  • Комплектация.
  • Для дома и производства.

Минусы:

  • Тяжёлый.
  • Небольшая дальность для устойчивых измерений.

ADA Cube 360 Basic Edition А00443 – оптимален для отделочных работ

Лазерный нивелир и построитель горизонтальной круговой плоскости и вертикального луча. Отключение магнитного выравнивателя допускает возможность операций с диагональными конструкциями.

Предназначен для работ в условиях стройки внутри и снаружи помещений. Корпус снабжён мягкими резиновыми накладками, демпфирующие ударное воздействие при случайном падении.

Плюсы:

  • Крепкий надёжный корпус.
  • Достаточная яркость лазерного луча.
  • Малая погрешность по горизонтали.

Минусы:

  • Цена.
  • Не хватает штатива в комплекте.

Bosch GLL 2-20 + BM3 – установка в любых положениях

Оптимальный нивелир для формирования круговых плоскостей при установке в любом, удобном положении. Прибор снабжён простым механизмом настройки. Блокировка маятниковой системы выравнивания от повреждения при транспортировке.

Фиксация на потолочных и наклонных конструкциях. Оптимальный угол самовыравнивания. Снабжён удобной магнитной подставкой.

Плюсы:

  • Хорошая точность измерений.
  • Качественный материал корпуса. Надёжен.
  • Отличная система крепления.

Минусы:

  • Ненадёжные защёлки на кейсе.
  • Цена на пределе возможностей.

RGK SP-100 – работа на дальних расстояниях

Лазерный нивелир профессионального класса. Вырабатывает световой поток, позволяющий уверенно снимать показания при помощи светоприёмника с расстояния до 200 метров.

Встроены функции: регулировка частоты вращения, сканирование, возможность дистанционного управления. Прибор рассчитан для эксплуатации внутри закрытого помещения и снаружи, на строительной площадке.

Плюсы:

  • Работа на дальних дистанциях.
  • Дистанционное управление.
  • Функционал, точность.

Минусы:

  • Не предусмотрена комплектация штативом.
  • Неудобно нажимать кнопки руками в перчатках.

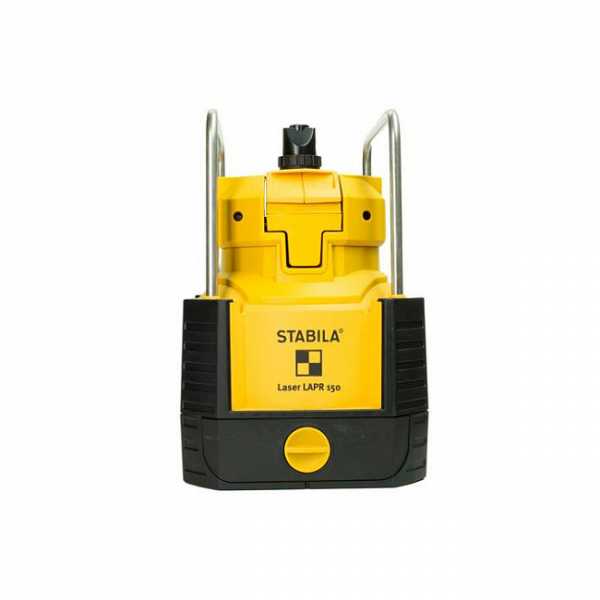

STABILA LAPR 150-L-Set – великолепная точность

Лазерный ротационный нивелир для эксплуатации на строительной площадке. Вырабатывает горизонтальную и вертикальную круговую плоскость, отвес, перпендикулярное перекрестие.

Дальность уверенного приёма светового сигнала при помощи ресивера достигает 240 метров. Погрешность измерений не превышает ±0.2 мм/м на горизонтальной линии, ±0.3 мм/м – на вертикальной проекции.

Плюсы:

  • Простое управление с непревзойдённой точностью.
  • Функциональность.
  • Полностью укомплектован для работы.

Минусы:

  • Стоимость прибора.

vyboroved.ru

Как выбрать лазерный уровень (нивелир): виды, функции, цены

Во время стройки или ремонта постоянно приходится отмечать какие-то линии, которые должны располагаться на одной высоте, быть горизонтальными, вертикальными, иметь определенный угол наклона. Все это можно сделать при помощи водяного и пузырькового уровня, но отнимают эти действия много времени и сил. Намного проще подобные операции проводить с лазерным уровнем или, как говорят, лазерным нивелиром, построителем плоскостей и линий. О том, как выбрать лазерный уровень и будем говорить дальше.

Виды лазерных нивелиров

Содержание статьи

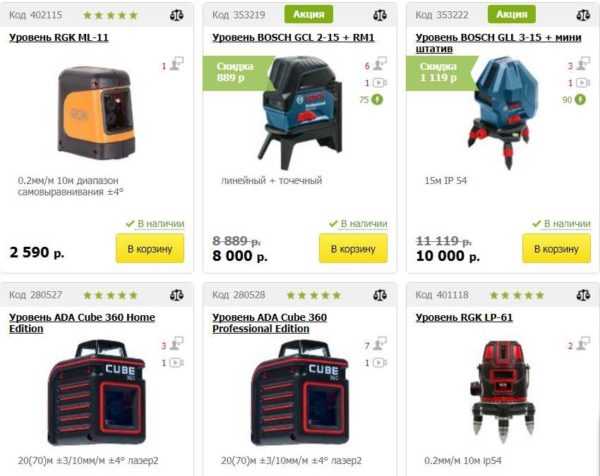

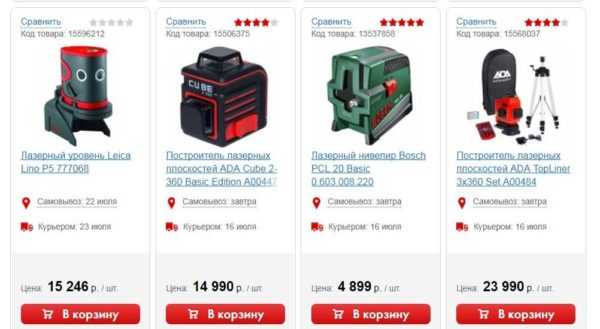

Если взглянуть на цены на эти измерительные инструменты, то увидите очень большой разбег — от 20-30$ до 850$. Как понимаете, все не просто так. Инструмент с разными возможностями и точностью не может стоить одинаково.

С таким прибором многие работы становятся проще и требуют меньше времени

Чтобы выбрать лазерный уровень, в первую очередь надо определиться с типом работ, для которых он понадобиться. Под эти работы и подбирать лазерный нивелир. Бывают они следующих видов:

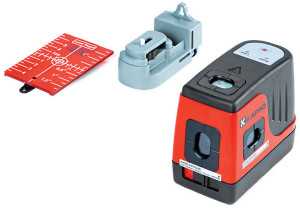

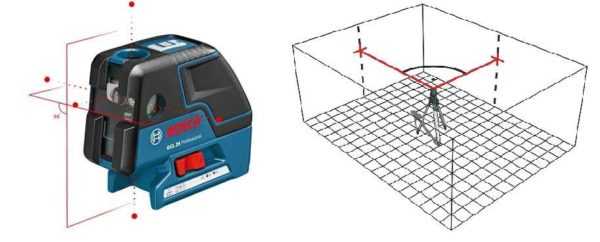

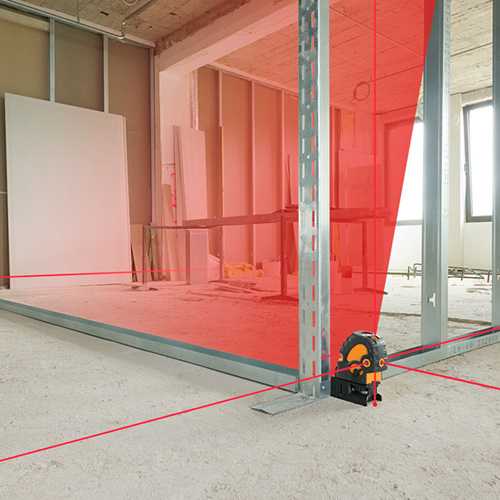

  • Точечные (построители осей). Отображают обычно три-пять точек в разных плоскостях. Ни линий, ни плоскостей, они не строят. Можно будет увидеть только точки, зато на большом расстоянии (чтобы было понятнее, можно сравнить принцип их с лазерными указками). Используются на больших площадках для переноса отметок. Пригодится в ремонте для разметки линий поклейки обоев, разметки под крепеж для картин, полочек и т.п. В более серьезных операциях этот тип инструмента не используется.

    Самые простые лазерные уровни дают только точки в одной или нескольких плоскостях

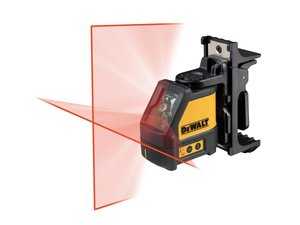

  • Кросслайнеры, построители линий, линейные нивелиры. Иногда называются построителями плоскостей, так как по сути, формируют плоскость определенного размера (зависит от угла развертки). При работе с таким лазерным нивелиром, на любой плоскости, которая попадает в зону действия лазера отображается прямая. Это и используется в строительных и отделочных работах. Дальность действия — обычно до 20 метров, при необходимости ее можно увеличить (если есть режим работы с приемником). Для ремонта и внутренней отделки помещений удобно, если прибор может формировать линии вертикальные, горизонтальные, давать «крест» на полу и на потолке. Из-за особенностей развертки лучей, линия отображается только на части помещения, в которую направлен прибор. Например, на одну стену и часть потолка/пола. Чтобы получить отметки на другой стене, прибор надо развернуть.

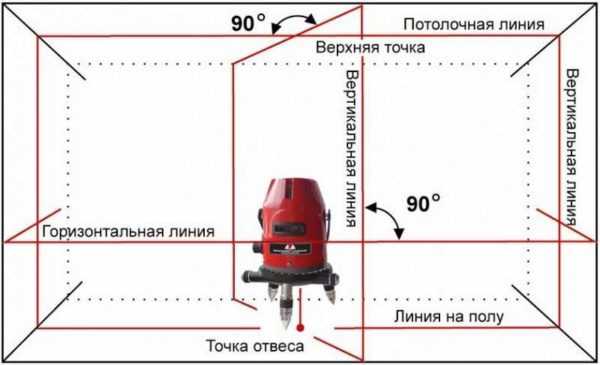

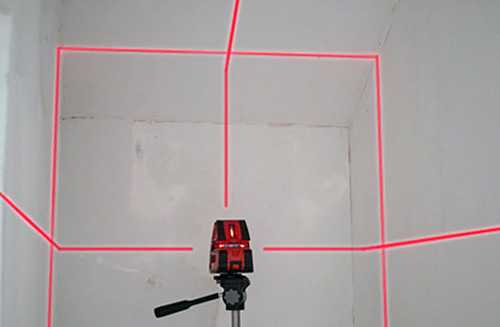

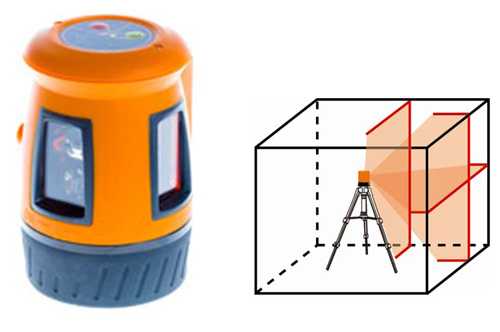

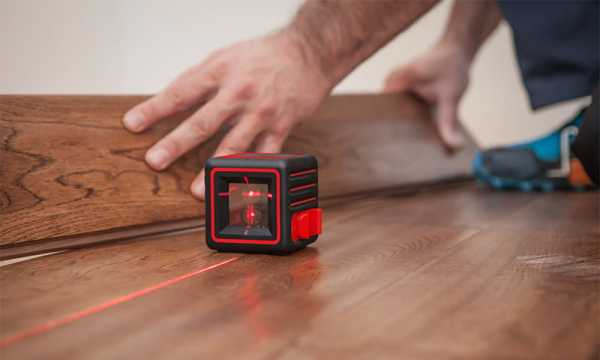

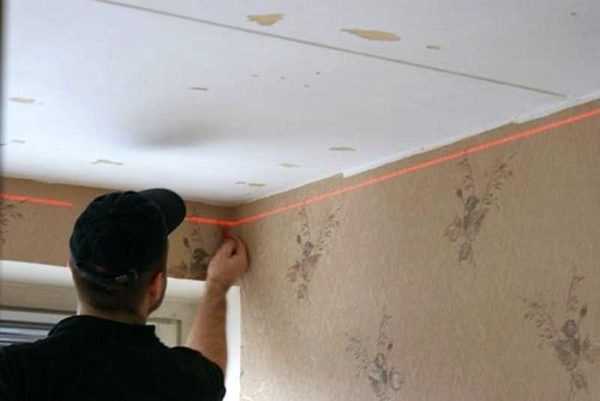

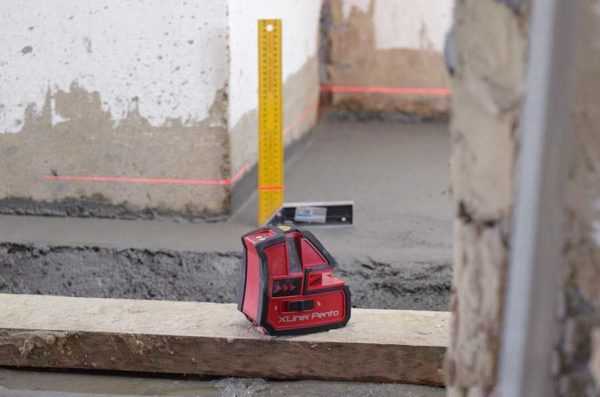

    Линейный лазерный нивелир дает одну или несколько плоскостей с определенным углом развертки

  • Ротационные построители плоскостей. Функции имеют те же, что и кросслайнеры, только плоскости разворачивают на 360°. Для этого используется сложная система, что отражается на цене.  Инструменты этого типа оправдать могут только профессионалы (цены на этот тип лазерных нивелиров стартуют от 400$). Для домашнего использования они ни к чему.

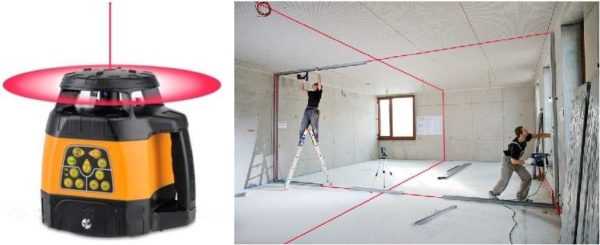

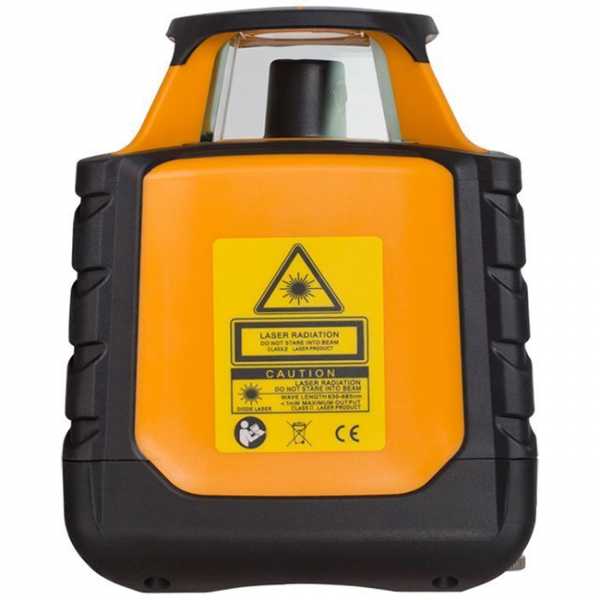

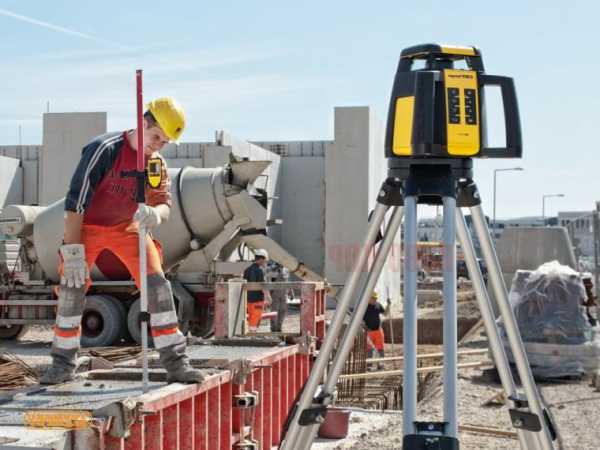

    Ротационные лазерные уровни разворачивают плоскость на 360°

Теперь выбрать лазерный уровень проще, вы уже знаете, какого типа инструмент вам нужен. Для большинства — это построитель линий/плоскостей.

Основные технические параметры

Чтобы выбрать лазерный нивелир, необходимо ориентироваться в характеристиках прибора, знать возможные минимальные и максимальные значения хотя-бы основных характеристик, которые будут определять его возможности и операции, при которых он может использоваться. Есть несколько характеристик, которые присущи всем лазерных нивелирам. Это ключевые параметры, которые определяют возможности их использования.

Чтобы выбрать лазерный уровень, надо знать основные технические характеристики

Количество лучей

Самые простые модели могут выдавать один-два луча. Для некоторых работ этого достаточно — для большинства отделочных работ, разметки стен или потолка, сборки мебели. Если предполагается обычный ремонт, можно выбрать лазерный уровень, который может выдавать две линии. Это не подорвет ваш бюджет — стоят такие модели недорого, но позволяют значительно сократить время на нанесение разного рода линий и отметок.

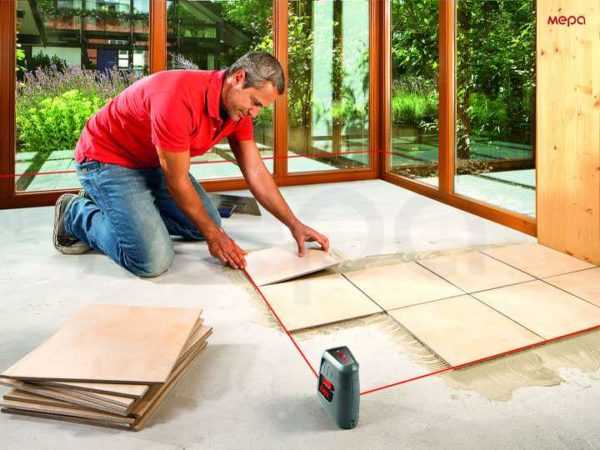

Для более серьезных работ — установки перегородок, выравнивания стен, пола и т.п. нужны уже две пересекающиеся плоскости. В этом случае желателен набор — горизонтальная + вертикальная плоскости. Так можно будет еще и выводить плоскость пола и потолка. При выборе модели с таким функционалом, обратите внимание, чтобы была возможность использовать плоскости отдельно. Пересечение плоскостей не всегда необходимо, а заряд батарей «кушает».

Разные модели могут выдавать от одного до пяти лучей

Кроме плоскостей, при серьезных работах, полезны такие возможности как надир, зенит, отвес. Зачем нужен отвес, все представляют, надир и зенит требуются при установке стоек посередине помещения. Например, при строительстве перегородок, в других подобных работах.

Для профессионалов нужны еще более сложные модели. Они могут развертывать несколько параллельных плоскостей по горизонтали и вертикали, имеют функцию развертки полуплоскости: вправо-влево. Это важно, если работать на объекте будут несколько человек. Каждый выставит нужные ему метки, что позволит в одно и то же время выполнять разные операции.

Дальность измерений

Дальность действия лучей — один из ключевых показателей, который влияет на выбор лазерного уровня. Большая часть недорогих моделей распространяет лучи на расстояние до 20 метров. Для работ внутри квартиры или частного дома,  даже для разметки фундамента частного дома, этого достаточно. Но для работ на большом строительстве, для разметки самого участка этого явно недостаточно. Для таких операций надо искать модели с дальностью действия от 50 метров.

На больших площадях может потребоваться большая дальность действия. Некоторые модели могут работать с приемником, который увеличивает дальнодействие нивелира в 2-3 раза

Обратите внимание, что многие модели лазерных нивелиров имеют возможность значительно увеличить радиус действия. Для этого существуют специальные приемники (покупаются обычно отдельно). В моделях, которые совместимы с приемниками дальность измерений указывается через дробь. Например, 50/100 м. Это значит, что максимальная дальность без приемника 50 м, с приемником — 100 м. Если во второй части стоит прочерк, нивелир с приемником несовместим. Именно такие модели (с приемником) берут для работы на улице. С ними даже днем можно увидеть след от лазера. Если приемника не, придется работать в сумерки, так как на солнце след от лазера практически невидим.

Погрешность

Любой измерительный прибор имеет определенную погрешность, и электронные нивелиры не исключение. Они могут давать некоторое отклонение лучей от идеальной прямой. Вот это отклонение и есть погрешность нивелира. Указывается оно в миллиметрах на метр прохождения луча. Высокоточные приборы могут выдавать отклонение всего в доли миллиметров, менее точные — до 3-4 мм на метр.

Погрешность в несколько миллиметров на десять метров в большинстве случаев вполне допустима

Понятно, что лучше меньшая погрешность. Но для ремонта или строительных работ в объеме частного дома разница в 2-3 мм на метр — это практически ни о чем, а с ростом точности нивелира цена растет значительно. Для частного применения вполне достаточно средней точности — около 2 мм. Значительных, видимых глазу погрешностей, такие приборы не дают, а проверять вас никто не будет. Высокоточные лазерные уровни нужны архитекторам и прорабам а также профессионалам. Их работа должна соответствовать нормам.

Аккумуляторы или батарейки

Работа лазерного уровня основана на использовании светодиода. Они потребляют мало электроэнергии, потому для работы им достаточно двух-трех пальчиковых батареек. На них они могут работать на протяжении 15-25 часов (в зависимости от количества одновременно работающих лучей).

Аккумуляторные модели более дороги и массивны

Более дорогие модели профессионального назначения могут быть на аккумуляторных батареях (INSTRUMAX GREENLINER 2V за 135$ и INSTRUMAX CONSTRUCTOR 360 4V за 145$). Стоят они прилично дороже, да и выбор таких моделей значительно меньше. Есть, кстати модели, которые могут работать от зарядного устройства (INSTRUMAX 3D RED).

Класс защиты корпуса прибора

Если надо выбрать лазерный уровень для работы на улице, надо обратить внимание на класс защиты корпуса. Он обозначается как IP и две цифры за ним. Нивелир для работы на улице должен иметь IP54 или выше (цифры могут быть больше).

Для работы на улице, ищите лазерный уровень с корпусом, который не боится влаги и пыли

Это означает, что внутренности прибора защищены от попадания внутрь пыли, прибору не страшен дождь и повышенная влажность  (ADA CUBE PROFESSIONAL EDITION и другая модель ADA CUBE 3D BASIC EDITION, обе за 75$).

Для работы внутри помещения можно брать IP с гораздо меньшими показателями, а вообще, для внутренних работ достаточно корпуса с минимальной защитой от пыли — IP20 или около того.

Дополнительные параметры и функции

Кроме основных параметров есть еще и некоторые дополнительные. Они упрощают работу, так что это — больше об удобстве использования. Ведь на конечный результат дополнительные функции влияют только опосредованно или частично.

Самонивелирование

Для того чтобы измерения были правильными, нивелир должен быть установлен вертикально вверх. В простых моделях их положение проверяется более простыми устройствами, обычно — пузырьковым уровнем. В некоторых моделях он встроен в корпус, в некоторых нет. Тогда приходится прибегать к обычному строительному, что не совсем удобно. Кроме того возможны неправильные показания — если во время работы он поменяет положение и вы не увидите этого, работа будет выполнена неправильно. Чтобы не столкнуться с такой ситуацией, приходится по нескольку раз перепроверять положение прибора.

Самонивелирование (самостоятельная компенсация небольшого угла наклона)

Некоторые лазерные нивелиры имеют функцию самовыравнивания или самонивелирования. При отклонении от вертикали на небольшой угол (обычно до 4°), они подстраивают положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предельно допустимый, они или издают звук/подают световой сигнал, или отключают лучи. Работа восстанавливается при возвращении в нормальное состояние.

Имея лазерный уровень с такой функцией, прибор легко выставить в самом начале работ. Также на протяжении его использования, можно не беспокоиться о том, что он изменил положение — он подаст сигнал.

Однако, иногда уровень надо установить под определенным углом. Наличие функции самонивелирования не даст это сделать. Потому желательно приобретать модель, в которой эта функция может блокироваться.

Самоотключение

Эта функция позволяет экономить заряд батареек. Если прибор не передвигается на протяжении 10-15 минут, он отключается. С одной стороны это полезно, с другой — некоторые работы требуют более 15 минут и самоотключение может нервировать. Нужна или нет вам эта функция — решать вам.

Не всегда автоматическое отключение — это хорошо

Температурный режим эксплуатации

Если работать планируете в теплое время года или только в помещении, температурный режим значения не имеет. В основном эксплуатировать лазерный уровень можно при температуре от +5°C до +40°C, то есть, они пригодны только для отапливаемых помещений или работы в теплое время года.

Большая часть лазерных уровней предназначена для работы в отапливаемом помещении

Если надо выбрать лазерный уровень для работы на улице с возможностью эксплуатации в холодное врем я года, есть «морозостойкие»  модели, которые выдерживают понижение температуры до -10°C. Еще более устойчивые к морозам надо искать специально, их очень немного.

Тип крепления

Кроме стандартной установки лазерного уровня на горизонтальную плоскость может быть несколько дополнительных возможностей его крепления:

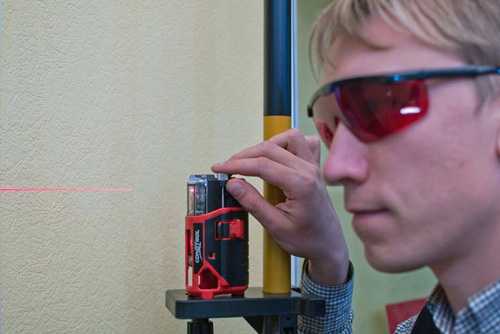

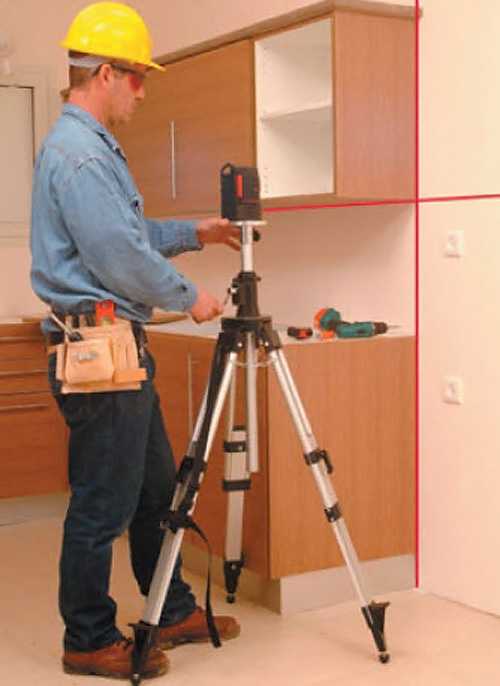

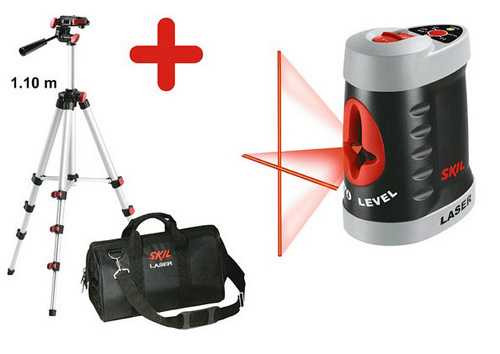

  • На специальный штатив. Чаще всего нужен для работы на улице, но некоторые работы (нанесение горизонтальных линий на стены при навешивании мебели, например) также проще выполнять со штативом. Штатив иногда идет в комплекте, иногда — покупается отдельно. При покупке обратите внимание на диаметр резьбы на корпусе нивелира — штатив должен иметь такую же.

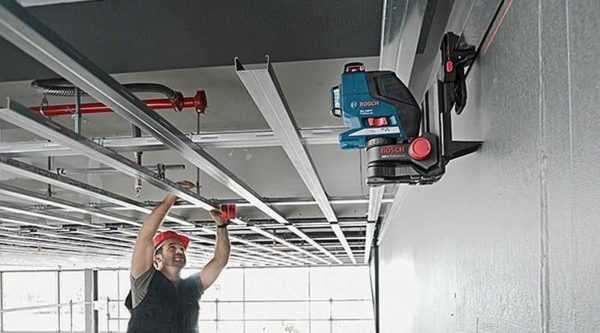

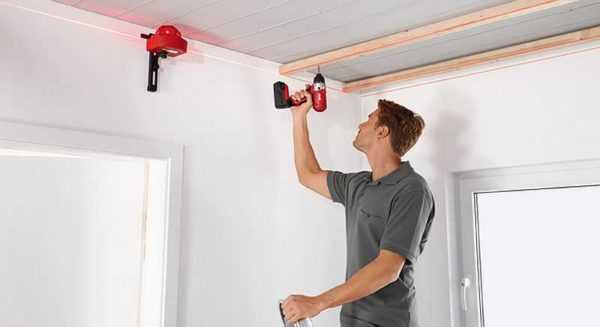

  • На магниты. В корпус некоторых моделей впаиваются магниты. Это дает возможность крепить его на любую металлическую поверхность/деталь.

    Тип крепления влияет на удобство эксплуатации

  • На специальную магнитную подставку. Некоторые модели лазерных уровней в комплекте имеют небольшую пластиковую площадку, в которую впаяны магниты. На металлическую поверхность устанавливается площадка, на нее — нивелир.
  • На саморез/гвоздик. В корпусе нивелира сделано специальное отверстие, в которое продевается шляпка гвоздя или самореза. Не самый удобный способ крепления, но все-таки.

С этими опциями все понятно. Можно, конечно, обойтись и без них, придумать какой-то свой способ. Это просто возможности для более комфортной эксплуатации.

На что еще надо обратить внимание, так это на то, насколько близко можно установить нивелир к вертикальной плоскости. Чем ближе к стене может быть расположен луч, тем проще выравнивать поверхность стены, делать разметку ниш в стене и т.д. Зависит это от конструкции корпуса — прорези для выхода лучей должны быть или наравне с краем корпуса, или даже немного вынесены за его пределы.

Противоударный корпус и возможность самостоятельной юстировки (наладки)

Очень полезно, если лазерный уровень имеет противоударный корпус. Стройка или ремонт — зона повышенного риска для любого инструмента, так что падает он часто. Если корпус противоударный, велика вероятность что даже после падения он выживет.

Противоударный корпус не помешает

При падении или неосторожной перевозки настройки нивелира могут сбиться и он может начать врать. Для устранения этого «явления» в некоторых приборах предусмотрена возможность самостоятельной настройки. Для чего надо будет провести определенные манипуляции, описанные в инструкции.

Производители и модели

Хороший лазерный уровень — то не только подходящие характеристики и набор функций. Важно еще качество исполнения, а это зависит от производителя. Так что, наряду с характеристикам, придется выбирать еще и марку. Если у вас есть электроинструмент какой-то фирмы и он вас устраивает, можно и нивелир поискать той же фирмы. Если нет, придется довериться общему мнению.

Считается, что хорошие лазерные нивелиры (построители линий и плоскостей) есть у Bosh (Бош), У них есть приборы бытового класса (в зеленом корпусе), есть профессиональные (в синем корпусе), в каждом классе есть по нескольку десятков моделей с разными возможностями и ценой.

Выдача одного при поиске лазерного нивелира

Стабильно хорошие отзывы собирает Makita (Макита). Моделей тоже немалое количество, качество стабильное. Примерно в то же ценовой категории работают INSTRUMAX и ADA, которые также имеют много удачных моделей разных типов. Из более бюджетных марок называют Skill (Скилл), Robotoolz  (Роботулс), Зубр, RGK.

Параметры для выбора нивелира для стройки/ремонта

Если вы планируете полномасштабный ремонт или начинаете стройку, оптимальным будет такой набор характеристик для выбора лазерного уровеня:

  • Две плоскости — вертикальная и горизонтальная с возможностью их раздельного включения.
  • Зенит, надир и отвес.
  • Угол развертки плоскостей — около 120-140°, получить полные 360° можно несколько раз повернув его.
  • Самовыравнивание с сигнализацией смены положения.
  • Возможность блокировки самовыравнивания.
  • Яркий луч с дальностью действия  не менее 10-15 м.

Может еще понадобиться приемник, соответственно, нивелир должен работать с ним.

Выбрать лазерный нивелир надо еще и по производителю

Этим условиям удовлетворяют следующие приборы:

  • Bosch GLL 2-40 — $170GLL
  • Infiniter CL2 — $200
  • 2 Professional — $200
  • Geo-Fennel 40 pocket 2 — $220
  • GTL 3 Professional — $220
  • RED 2D Condtrol — $250
  • Condtrol Laser 3D — $250
  • Condtrol XLiner Combo — $280
  • Bosch GLL 2-50 — $270
  • X-Line Master 4D — $285

Это — только часть подходящих лазерных уровней. В качестве дополнительных маркеров отбора можно добавить способ фиксации (магниты, например), наличие кейса или штатива в базовой комплектации. Или те дополнительные возможности, которые показались вам удобными.

stroychik.ru

Как выбрать самовыравнивающийся лазерный уровень: советы профессионала

При любых строительных работах используется специальный прибор, с помощью которого можно сделать пол и углы прямыми и выровнять стены. Этого нельзя сделать просто так, без особых устройств. В прежние времена для этой цели использовали самодельный отвес и бутылка воды, в которой оставляли пузырек воздуха. Затем был создан механический прибор (уровень), а позже его сменил лазерный.

Лазерный и механический уровни: в чем различия

Для того, чтобы строительные работы были выполнены максимально качественно, придумали строительный уровень. Механический нивелир является всем знакомым и привычным приспособлением. Принцип его действия прост: необходимо приложить прибор к стене и выровнять таким образом, чтобы пузырек воздуха находился в окошечке. После этого можно провести ровную линию. Данный уровень отлично подойдет для простого косметического ремонта, например.

Однако для профессионалов более современным и лучшим решением является лазерный уровень.

Выбираем тип уровня: лазерный или механический

От предыдущего аналога его отличает гораздо большая точность и возможность применения для гораздо большего числа поверхностей: под плитку из керамики, натяжной потолок, гипсокартон и т.д.

Лазерный уровень – это механизм, в основе действия которого лежат диоды, которые излучают большой по мощности луч света – лазер. Когда лазер впервые был изобретен, никто и подумать не мог, что его будут использовать в строительной отрасли. Изначально он зарекомендовал себя в военной сфере, а уже спустя время лазер стали применять во многих важных отраслях нашей жизни.

Лазерный уровень – это специальный аппарат небольших размеров, выполненный из плотного пластикового материала. Он имеет резиновые или латексные вставки, которые не пропускают внутрь прибора такие негативные факторы, как вода, грязь, пыль, являющиеся составляющими любой стройки.

То, что лазер защищает от данных факторов, обеспечивает отменную точность измерений и гарантированное качество. За этим и приобретается данный совсем недешевый прибор.

Современные модели комплектуются специальным штативом.

Как выбрать самовыравнивающийся лазерный уровень

Лазерные уровни принято делить на два типа:

  • Электронный;
  • Маятниковый.

Маятниковый тип нивелира способен проработать без перерыва небольшой промежуток времени — около 20 минут. Затем он выключается. Он может производить сразу пять лучей в разных плоскостях, а так же давать крестообразный прицел, который служит для поиска цели на расстоянии. В тот момент, когда лучи запускаются, примерно в течение четырех секунд происходит их самонастройка. В конце концов, получаются прямые углы и выравненные линии с погрешностью, равной минимуму.

Электронный тип нивелиров еще более точный. Однако он очень дорогой, поэтому вряд ли подойдет для бытовых нужд. Помимо данных двух типов уровней, встречаются еще и смешанные модели, в которых применяется сразу несколько способов выравнивания: маятниковый, ручной, электронный.

Подбираем самовыравнивающийся лазерный уровень

Различают следующие разновидности лазерных уровней:

  • Точечный;
  • Линейный;
  • Ротационный.

Точечные нивелиры служат для точных замеров помещения. Точечный построитель осей функционирует без вращающегося излучателя. На поверхность при этом выдается не лазерная линия, а точки, которые и являются направлениями. В данных приборах сквозь призму лазерный луч не подается, в связи с этим лазерную точку видно без приемников на 30 метрах. Точечные нивелиры замечательно зарекомендовали себя при работе в большом помещении, а также на уличном пространстве. Их расчеты характеризуются достаточно малой погрешностью. Однако их отличает возможность закрепления на любом типе поверхностей и имеется механизм самовыравнивания. Линейный тип приборов позволяет создать идеально ровные поверхности. Ротационные приборы стоит приобретать скорее в профессиональных целях.

Ротационные модели имеют важное преимущество перед линейными и точечными: с их помощью можно работать и в помещении, и на улице. Лучи света отображаются на максимально дальнее расстояние даже в условиях солнца. Кроме вертикалей и горизонталей данные устройства создают также и наклонные плоскости. Самая главная их функция – это определение разности высоты точек. К тому же ротационный тип приборов способен определить направление линий разметки. Другими словами, ротационный уровень – это тот же точечный, только с дополнительной функцией вращения вокруг своей оси. За счет того, что лазер вращается, ротационный построитель способен выдавать луч лазера, который можно увидеть на достаточно большом расстоянии – от пятидесяти до семидесяти метров. При условии использования специального приемника выдаваемый луч возможно увидеть и на расстоянии 400 метров. Именно такая дальность действия позволяет осуществлять работу даже на обширных уличных площадях. Эти приборы способны выдавать луч, который постоянно направлен в зенит. То, с какой скоростью лазер вращается, поддается регулированию. Это в свою очередь в большой степени экономит потребление энергии и увеличивает функциональность нивелиров.

Изучаем ротационный лазерный нивелир для правильной эксплуатации

Какой лазерный уровень лучше выбрать, чтобы не потратить зря деньги?

На сегодняшний день выбор уровней настолько велик, что не сразу можно определиться с правильным выбором. Однако, как показывает практика, одним из лидеров в этой области является продукция компании Bosh. Фирма действительно поставляет качественные строительные уровни для использования как в быту, так и в работе. Еще одна компания, которая зарекомендовала себя положительно на рынке строительных уровней – это Matrix. Особенной популярностью у данной фирмы пользуются нивелиры для бытовой цели использования. Не менее известными считаются приборы фирм Robotoolz и Kapro. Данные нивелиры отлично подойдут для закрытого помещения. Однако использовать их для уличных работ нецелесообразно.

На какие технические характеристики обратить внимание

Перед тем, как приобрести лазерный уровень, следует обратить внимание на следующие технические характеристики:

  • Особенность самовыравнивания;
  • Дальность, с какой будет действовать прибор;
  • Время, в течение которого устройство сможет непрерывно работать;
  • Погрешность показателей;
  • С какой комплектацией поставляется;
  • Диапазон температур, при которых он сможет работать;
  • Из чего выполнен корпус лазерного уровня.

Показатели автоматического самовыравнивания составляют ориентировочно от пяти до шести градусов. Самое главное при этом, в течение какого времени будет настраиваться компенсатор.

Дальность, с которой действует прибор – это также очень важный показатель.

Определяем дальность по нивелиру

В техническом паспорте данный параметр, как правило, занижен. На самом деле дальность действия на порядок выше указанного. Однако стоит обратить внимание, что различные производители указывают этот параметр по-разному. Есть фирмы – изготовители, которые указывают радиус действия устройства, есть и такие, кто прописывает диаметр. Немаловажно и то, чтобы уровень был совместим с приемниками увеличения дальности. В будущем это обязательно когда-нибудь пригодится. В будущем это обязательно когда-нибудь пригодится. Непосредственно главными характеристиками являются: длина волны, мощность построителя и класс самого прибора. К стандартному варианту относится красно-желтый лазерный луч с длиной 635 нМ. Однако наиболее лучшими показателями является 532 нМ и луч зеленого цвета.

Используем качественный нивелир

Статичный тип построителей функционирует в большинстве случае от аккумуляторов либо от батарей пальчикового типа. Время, в течение которого они могут непрерывно работать достигает как правило десяти часов.

Лазерные уровни ротационного типа более требовательны к заряду энергии. Они в большинстве своем работают от аккумуляторов. Перед тем, как совершить покупку, стоит обязательно узнать, как долго прибор работает без подзарядки. Однако важно и то, насколько быстро заряжается прибор.

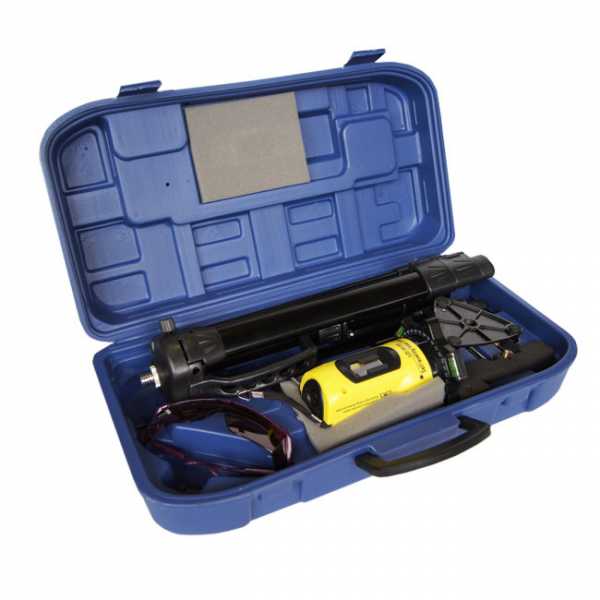

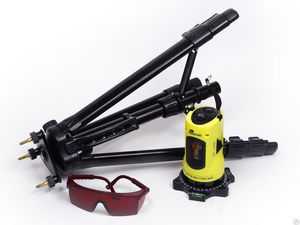

В комплектацию помимо самого нивелира чаще всего входит:

  • штатив;
  • приемник излучения;
  • рейка геодезическая;
  • пульт дистанционного управления;
  • разнообразные крепления;
  • защитные очки;
  • жесткая сумка для переноски.

Однако с конкретным прибором поставляется далеко не весь перечень из данного списка. Если эти вещи присутствуют, эксплуатация прибора становится на порядок комфортнее и удобнее.

Как использовать уровень

То, для чего именно вы приобретаете уровень, влияет и на его выбор. Поэтому при покупке следует внимательно изучить инструкцию по его эксплуатации.

Уровень может быть установлен на ровную плоскую поверхность. При этом луч регулируется относительно потолка и стен помещения. Нивелир может быть использован совместно со штативом в качестве твердого основания. С помощью данного аппарата можно самостоятельно выровнять стены под плитку или обои.

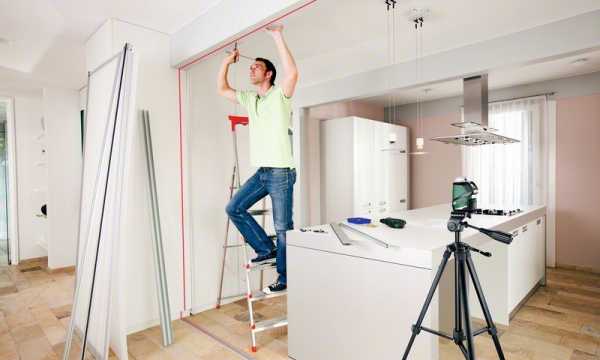

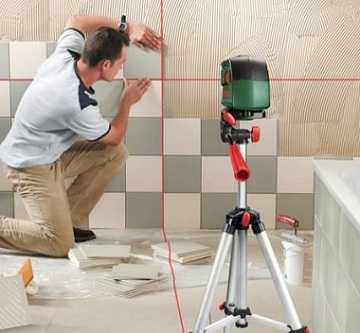

При ремонтных работах используем нивелир

Лазерный уровень для использования в строительных организациях

Для организаций, которые занимаются строительством на профессиональном уровне использование нивелира – это неотъемлемое условие. Главным отличием и особенностью данного устройства является то, что он не привязан к ровной горизонтальной поверхности.

Его предназначение – в замере разности высот. В этом плане он значительно опережает оптический уровень, так как с его помощью более точно измеряется уклон. Если данный прибор отсутствует, постройку стенок становится осуществить гораздо труднее. Это касается и различного рода перегородок, проемов для дверей, батарей, а также подоконников.

Профессиональный лазерный уровень гораздо совершеннее бытового. Допускаемая им погрешность на порядок меньше в отличие от бытового аналога. Его погрешность равняется ориентировочно 0,3 мм/м. Сфера работы же данного прибора намного больше, и составляет примерно 30 метров. Ко всему прочему данный прибор в большей степени имеет защиту от негативных факторов внешней среды: влаги, пыли, грязи. Есть профессиональные модели, работающие как от батареек, так и от аккумулятора. Однако при использовании последнего, необходимо постоянно отслеживать его заряд. К преимуществам профессионального уровня можно отнести и то, что он способен воссоздавать не только вертикальные и горизонтальные линии, но и диагональные, а также перпендикулярные.

Построитель лазерного типа может давать линии вертикальной направленности и при этом имеет возможность разворота на 360 градусов.

По мнению специалистов именно лазерный тип нивелира является наиболее оптимальным вариантом, который способен строить даже наклонные линии.

Возможность выравнивания

Существует не один вид выравнивания лазерного уровня. Данный момент является очень важным, так как именно от него в большей степени зависит качество строительных работ.

  • Ручное выравнивание. Для этой цели нужен еще один уровень, в данном случае речь идет об обыкновенном пузырьковом приборе.
  • Самовыравнивающийся нивелир, оснащенный маятником. В тот момент, когда он включается, происходит автоматическое подстраивание всех светодиодов в необходимое положение. Это происходит за счет собственного веса. Еще одной характерной особенностью нивелиров данного типа является их автоматическое отключение после того, как прибор проработал 20 минут. Очень удобно, что данный прибор одновременно может выдавать сразу 5 лучей. Это сводит погрешность измерений к минимуму.
  • И наконец, третий тип выравнивания – это электронное выравнивание.

Последний вид особенно подходит для работы на значительном расстоянии, так как имеет электронные механизмы с датчиками уклона. Происходит мгновенное их включение, но самым важным является то, что они дают максимально точные результаты.

Лазерные нивелиры обладают широкой сферой использования. Они экономят время на измерения, позволяют сократить время на подготовку бетонных стен под покрытие. Измерения в автоматическом режиме способствуют более быстрому проведению строительных работ. Важной чертой таких приборов является достоверность показаний. Каждый измерительный момент осуществляется при помощи техники, что сводит вероятность ошибок к нулю.

abvmaster.ru

Как пользоваться и выбирать самовыравнивающийся лазерный уровень

Современный лазерный уровень заменяет собой множество отживших измерительных приборов старого поколения — теодолитов, нивелиров, спиртовых и водяных уровней, рулеток. Применение его становится все более популярным, тем более что для обучения работе на нивелире и теодолите следовало, как минимум, пройти специальные курсы и наработать опыт, а использование лазерного помощника таких технических знаний и навыков не требует.

Сфера применения зависит от функциональности лазерного уровня, с его помощью можно контролировать уже готовые построенные конструкции и делать разметку при строительстве сооружений и дорог, благоустройстве территорий и выполнении отделочных работ любой сложности. Распространенными функциями являются: выставление горизонтальной линии, вертикально отвесной прямой, перенос креста и точки, выработка проекции наклонных и искривленных линий.

Конструкция многофункционального прибора позволяет совместить в себе нивелир для задания отметок, теодолит с выверкой углов, уровень и прибор для измерения расстояний. Хороший и качественный лазер дает луч, который не теряет свечения на расстоянии до ста метров. Современное устройство сигнализирует звуком, если его установка не соответствует точным требованиям. Лазерный уровень является незаменимым подспорьем в работе людям рабочих специальностей и инженерно-техническим работникам.

Виды самовыравнивающихся лазерных уровней

В зависимости от принципиального устройства выбирают виды лазеров, которые отличаются по функциональности:

  • призменные лазерные уровни;
  • уровни точечного типа;
  • ротационные лазерные устройства.

Призменные лазерные устройства

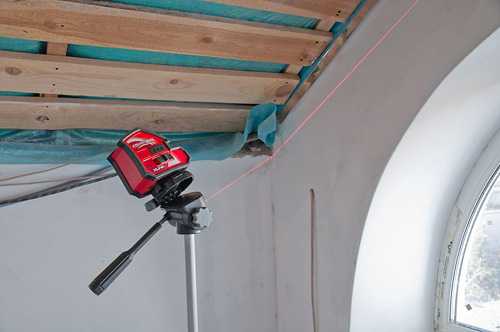

Призменные построители применяют, в основном, для внутренней разметки всех категорий отделочных работ. Они производят лазерные лучи в постоянном направлении, отлично различимые на расстоянии до 20 метров. Усовершенствованные лазерные приборы оснащены усилителями лучей, которые действуют как система отражателей. Расстояние действия прибора может достигать до 70 и даже 100 метров.

Простые приборы этого типа выдают горизонтальную и вертикальную линии, а более модифицированные рассеивают несколько лучей в разных направлениях. Такое усовершенствование служит для одновременной разметки на противоположных стенах помещения. Некоторые уровни этого типа оснащены возможностью определять линию отвеса.

Для установки уровня в рабочее положение применяют маятниковые и электронные системы выравнивания. Стационарные приборы этого типа выравнивают при помощи поворотного корпуса, в котором предусмотрены пузырьки для установки их в проектное положение. Работа с выставлением призменных лазеров требует определенных навыков.

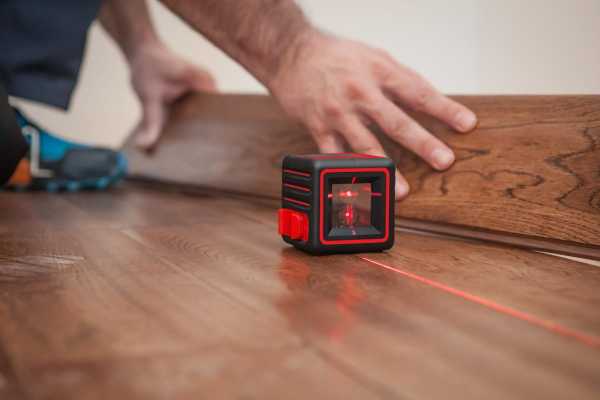

Производители выпускают маленькие переносные лазерные уровни призменного типа, которые вешают на стену при помощи хомута, выравнивание их в проектное положение осуществляется маятником и не требует опыта в работе. Призменные лазерные приборы стоят довольно дорого, но их точность бьет рекорды, поэтому если есть средства на приобретение уровней этого типа, то лучше выбирать именно их.

Лазерные уровни точечного типа

Такое название прибор получил из-за того, что в его конструкции отсутствует призма для получения длинного луча. Разметка на стенах и других поверхностях осуществляется при помощи видимой яркой точки. Кроме того, в этом уровне нет вращающихся излучателей, а точка свечения хорошо просматривается на расстоянии до 300 м.

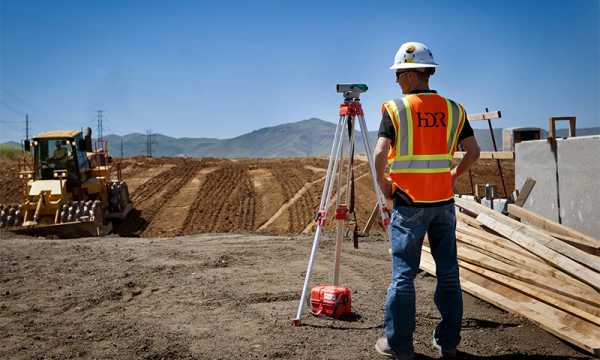

Лазерные нивелиры этого типа очень эффективно работают на открытых строительных площадках, при устройстве дорог, в строящихся павильонах большой протяженности. Погрешность измерения у них минимальная, в конструкции присутствует механизм самовыравнивания. Если необходимо закрепить уровень на какой-либо поверхности, то применяют специальные захваты, продающиеся в комплекте. Из-за точности измерения приборы получили название лазерного отвеса, но уровень очень функциональный и способен выполнять различные операции.

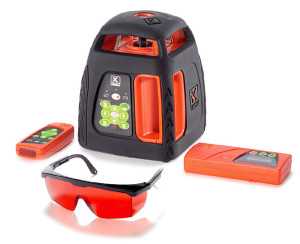

Лазерные уровни ротационного действия

Приборы такого типа выбирают для использования в промышленных масштабах строительства. Лазер выдает для ориентации не линию, а точку, чем похож на предыдущий тип. Отличает его способность лазера вращаться (отсюда и название), что дает возможность определять не только положение выбранной точки, но и рассчитывать разницу координат двух отметок. Такие приборы могут показывать направление криволинейных и наклонных линий.

Ротационный уровень выдает световой сигнал, хорошо различимый на расстоянии до 70 м, но если требуется передача точки на большие расстояния, то приобретается дополнительный приемник-передатчик, что дает возможность использовать уровень на 400 м. При строительстве крупных объектов лазерные приборы ротационного типа незаменимы на изыскательских работах.

Для повышения функциональности и экономного использования прибора существует электронное управление скоростью вращения луча. Лазерные нивелиры ротационного типа способны выдавать концентрированные точки, направленной постоянно в зенит. Стоимость такого прибора очень высока, но их обычно применяют на строительстве крупных объектов, а для домашнего применения рекомендуется использовать более простые уровни лазерного действия.

Технические показатели для выбора уровня

Для приобретения лазерного самовыравнивающего уровня недостаточно информации о выпускаемых типах приборов, необходимо рассмотреть технические характеристики приборов, на которые следует обращать пристальное внимание:

  • дальность видимости луча;
  • погрешность показания;
  • принцип самовыравнивания;
  • время работы без перерыва;
  • температура окружающего воздуха для эффективной работы;
  • корпус и комплектация лазерного нивелира.

Требуемая дальность действия луча определяется условиями использования прибора. Этот показатель указывается в сопровождающем паспорте на прибор. Обычно производитель вносит несколько заниженный показатель, а на деле он превышает указанный порог. Тем не менее, для изыскательских работ на открытых площадках требуется более высокая видимость луча. Поэтому при покупке прибора обращают внимание на возможность состыковки уровня с дополнительными приемниками-усилителями.

Для комфортной разметки возводимых сооружений имеет значение мощность и класс лазерного прибора, и максимальный показатель лучевой длины. Классическая модель прибора имеет красно-желтый луч, а его максимальный показатель длины равен 635 нМ. Этот показатель становится наиболее важным при работе на больших расстояниях.

Погрешность показания имеет значение для точности разметки. Эти данные также заносят в паспорт. Желательно покупать прибор с низкой погрешностью. Но прежде чем купить уровень, нужно поинтересоваться погрешностью других приборов и сравнить их.

Особенности самовыравнивания играют роль при настройке прибора для начала работы. Если прибор самовыравнивающий, то его система установки работает на основе маятника или эксцентриков и выполняется мгновенно, автоматически. Некоторые приборы, в основном стационарные, настраивают вручную при помощи нескольких пузырьков, регулируемых специальными винтами. Погрешность автоматического самовыравнивания в классических моделях составляет около 5 градусов.

Время работы без перерывов для замены источника питания зависит от типа применяемых батареек или аккумуляторов. Для переносных небольших приборов этот показатель составляет 10 часов непрерывной работы. Стационарные нивелиры требуют для обеспечения эффективной работы использования аккумуляторов, так как питания обычных энергетических элементов для них недостаточно. При покупке выясните время работы без замены источника питания или время беспрерывного применения заряженного аккумулятора.

Показатель температурного диапазона работы лазерного уровня имеет значение, если работы производят в экстремальных погодных условиях, так как почти все стандартные приборы могут использоваться при разбросе показаний термометра от 20ºС мороза до 50ºС жары. Есть лазерные уровни, работающие при более низких температурах. В паспорт заносится температура, допустимая для хранения прибора, этот показатель желательно не нарушать.

К корпусу любого лазера предъявляется требование по прочности и герметичности, чтобы эксплуатация прибора не была прекращена из-за попадания снега или дождя на поверхность. Комплектация прибора включает приспособления, работа без которых становится проблематичной:

  • кожух для хранения и переноски лазерного прибора, выполненный их жестких материалов;
  • дополнительный приемник-усилитель с набором соединительных элементов;
  • штатив для установки прибора и рейка геодезиста с нанесенными делениями;
  • в некоторых вариантах нивелира предусмотрен пульт для управления на дистанции;
  • защитные очки для глаз.

Перечисленные приспособления присутствуют не в каждой комплектации. Если таковые нужны для эффективной работы, то их приобретают дополнительно.

Работа с прибором

Принцип работы

Лазерные уровни работают на основе встроенных диодов, которые вырабатывают мощные потоки света, соединяющиеся в один луч. Первоначально этот принцип использовался в военной промышленности, затем в других областях и нашел применение в строительстве.

Большинство лазеров выпускают с простой системой управления, все приборы имеют на корпусе максимум две кнопки, фиксационный винт и два уровня с расположенными пузырьками для выставления прибора в рабочее положение. Одна кнопка нужна для включения уровня, а другая для переключения режима работы. Винт нужен для фиксирования прибора для переноски и хранения — все тончайшие устройства в системе прибора могут испортиться от вибрации.

Предварительная настройка прибора выполняется помещением его на штатив и закрепление винтом. После этого с помощью регулировочных винтов устанавливают прибор в рабочее положение, обращая внимание на расположение пузырьков. После этого разрешается освободить фиксатор и прибор готов к работе. Настройки выходящего луча осуществляется автоматически, регулировка луча в удобное положение делается с помощью рейки на штативе, выдвигающейся поворотной ручкой.

Рекомендации по выполнению проекции горизонта

Эта функция прибора используется наиболее часто для отделочных работ на стенах, потолках, полах помещения. На стене отмечают горизонтальную линию, полученную от горизонтального луча или соединив две точки другого типа прибора. От этой черты делают перенос линии на выбранную высоту с помощью обыкновенной рулетки, достаточно опустить или поднять всего две точки и соединить их прямой. Для установки изначальной линии на смежных стенах в приборе предусмотрена фокусировка луча с разверткой, которая охватывает несколько стен.

Выполнение вертикальной проекции

Работа аппарата в таком ракурсе осуществляется по тому же принципу, что и горизонтальная разметка, только луч переключается в вертикальный режим. В большинстве случаев применение рулетки не потребуется, так как лучом можно охватить любое положение вертикальной прямой. Возможность развернуть радиус луча на 180–360º позволяет сделать за один раз отметки по всей комнате и прочертить по лучам проекции всех перегородок сразу на стенах, полу и потолке.

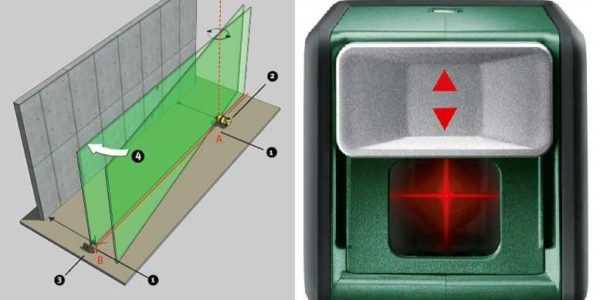

Выполнение проекции креста

Пресеченные под прямым углом линии позволяют выполнить разметку симметричных и сложных конструкций. Перемещая их при первичных знаниях по геометрии, выполняя вычерчивание координат на плоскости, можно сделать любую сложную фигуру на потолке или полу. Эта функция избавляет отделочника от массы кропотливой работе по разметке контуров фигурной отделки. Так можно выполнить разметку узоров на полу или конструкцию многоярусного подвесного потолка из гипсокартона.

Проекция точки по типу отвеса

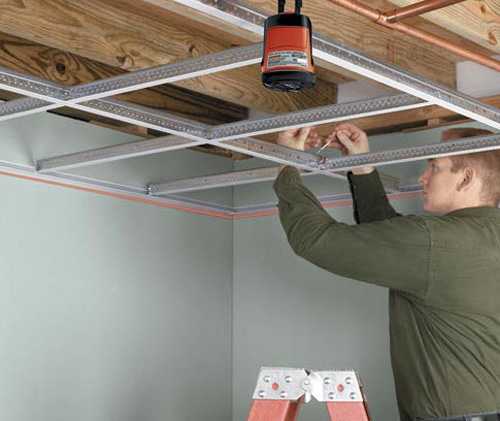

Такая возможность предусмотрена не во всех приборах лазерного уровня, является специализированной и применяется для передачи точек с противоположной плоскости потолка на пол. Таким образом, выполненный сложный рисунок на полу может без трудностей быть переведен на потолок.

Применение лазерного уровня кажется сложным и ненужным только для того человека, который ни разу им не воспользовался. Однажды поработав с таким удобным прибором, не захочется возвращаться к устаревшим методам разметки.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Как работает самовыравнивающийся лазерный уровень, особенности и характеристики

При производстве многих видов строительных работ действует негласное правило: «все должно быть параллельно и перпендикулярно». Действительно, тщательное соблюдение плоскостей обеспечивает надежность и долговечность конструкции. Лучшим помощником строителю для проведения разметки и нахождения нужной плоскости всегда служили разного рода уровни – от простейшего отвеса до современных многофункциональных лазерных уровней.
Одной из полезных возможностей лазерных уровней является способность к самовыравниванию. Наверняка, многие из нас имели возможность практической работы с геодезическим прибором – нивелиром, определяющим разность высот на местности. Подобные занятия часто проводятся в школах и университетах на уроках геодезии и картографии.

Электронный лазерный уровень калибруется заводом производителем и не требует дополнительных регулировок

Так вот, установив и закрепив прибор на штативе, необходимо привести положение его объектива в строго горизонтальное состояние, поочередно вращая регулировочные винты и подгоняя пузырек с воздухом в нуль-пункт, то есть в центральное положение регулировочной колбы.

В случае использования самовыравнивающегося лазерного уровня, оператору не придется возиться с винтами, ища необходимое положение – специальная система найдет его самостоятельно. Подобные системы значительно уменьшают погрешность измерений, сводя их значения к минимуму. Например, модель 899 профессионального ротационного уровня с возможностью самонивелирования, торговой марки KAPRO, имеет погрешность, равную всего 0,1 мм/м.

KAPRO — самовыравнивающийся строительный уровень

Применяются две основных системы самовыравнивания корпуса:

Маятниковая система выравнивания

Работает конструкция такого типа следующим образом – в теле прибора находится маятник с закрепленными на нем лазерными излучателями, который выравнивается под действием силы тяжести. Ниже расположены магниты, которые, притягивая маятник, способствуют скорой остановке его колебаний. В состоянии покоя маятника, светодиоды, расположенные на нем, проецируют только строго горизонтальные и вертикальные линии.

Видео обзор лазерных уровней

На что нужно обратить внимание при подборе инструмента.

Маятниковая система должна иметь возможность отключения путем механической блокировки маятника. В процессе переноски корпуса прибора, либо его транспортировки, функция самовыравнивания не должна быть активна, так как вибрации отрицательно сказываются на ресурсе системы. Вторым моментом, отвечающим в пользу возможности отключения самовыравнивания является то, что в некоторых ситуациях строителю нужно получить наклонную проекцию разметки на рабочей поверхности.

В подобных случаях маятниковый либо электронный механизм отключают и вручную задают необходимый угол наклона корпуса прибора.
Лазерные уровни, оснащенные маятниковой функцией самовыравнивания, имеют погрешность 0,3-0,5 мм/м.

Электронная система выравнивания

Лазерные уровни, корпус которых приводиться в нужное положении с помощью электронных систем, являются самыми точными. Выше уже был приведен пример, что в случае отдельных моделей, погрешность составляет всего 0,1 мм/м.

Принцип работы устройства основан на датчиках уклона, которые, получая сигнал о неправильном положении корпуса, с помощью сервоприводов производят самостоятельную калибровку.
Подобные функции дают возможность не производить кропотливую работу выравнивания лазерного уровня вручную. Во-вторых, системы добиваются снижения погрешности до таких значений, которых нельзя добиться путем собственноручного нивелирования.

Однако, при всей своей уникальности, самовыравнивающиеся лазерные уровни все-таки требуют некоторого человеческого вмешательства при установке необходимого положения. Это происходит в тех случая, когда угол отклонения корпуса инструмента слишком велик.

В таких случаях производится калибровка вручную до тех значений угла отклонения, при котором механизм самовыравнивания становится активным. В технических паспортах лазерных изделий всегда присутствует характеристика диапазона углов, выраженная в градусах допустимого отклонения. К примеру, для модели KAPRO 896 PROLASER диапазон равен – 4 — +4 градуса.

В том случае, если значения отклонений выходят за пределы диапазона, некоторые модели способны подавать звуковой или световой сигнал, оповещающий оператора о том, что необходимо провести грубую калибровку вручную.

Лазерный уровень со звуковой сигнализацией об отклонении от горизонта

Вернемся к вопросу о выборе. Для чего и кому он нужен ?

Простому обывателю, прежде чем остановить свой выбор на лазерном приборе, который способен производить самостоятельное нивелирование, следует задуматься о том, сможет ли он в простых домашних условиях реализовать весь потенциал такого уровня.

Да, этот прибор поможет при поклейке обоев, окажет услугу при кладке кафельной плитки, будет удобен при установке межкомнатной перегородки. Но с другой стороны – с любой из этих работ «домашнего» типа без труда справятся и прочие, более дешевые измерительные инструменты, такие как отвес и простой пузырьковый строительный уровень.

Да и мизерная погрешность, с которой работают современные самовыравнивающиеся модели, вряд ли станет заметна взгляду непрофессионала. Приведенный пример показывает, что при необходимости осуществления разметки частному пользователю будет достаточно более дешевых девайсов, имеющих аналогичное назначение. Учитывая разницу в стоимости – экономия налицо.

Совсем другое дело – профессионалы. Таким лицам самовыравнивающееся лазерное изделие способно сохранить много времени, сил, и нервов. В наши дни, когда постоянно не хватает ни того, ни другого, ни третьего, такое свойство имеет очень большое значение.

Продолжение видеообзора

В этой части обзора вы узнаете о дополнительных функциях, на которые стоит обратить внимание при выборе.

Обладая таким прибором, специалист получает несколько плюсов:

  • Возможность дистанционного управления
  • Минимальные усилия при регулировке
  • Стационарно расположенный на штативе, прибор способен из одной точки охватить большую площадь для разметки
  • Вышеупомянутая минимальная погрешность. Особенно в случае уровня с электронной регулировкой

obinstrumente.ru

Как выбрать лазерный уровень? | Советы и рекомендации

В любой ремонтной работе важным моментом является возможность всегда получить ровную поверхность, будь то стена, пол или потолок. Соответственно, трудно представить себе ситуацию, когда мастер будет проводить ремонт «на глазок», не проводя замеров и не вымеряя ровность той или иной поверхности. Для устранения погрешностей в процессе выравнивания подходят лазерные уровни, или по другому нивелиры.

Однако ассортимент данного продукта на строительном рынке достаточно высок, соответственно, прежде чем приобрести лазерный нивелир, необходимо изучить все нюансы. Принцип работы лазерного нивелира идентичен, независимо от модели инструмента. Сверхточный самовыравнивающий уровень проецируется непосредственно на рабочую поверхность. Различаться лазерные нивелиры могут по своему строению, в частности, они могут быть призменные статичные, ротационные и статичные точечные.

Разумеется, трудно сразу ответить на вопрос: как выбрать лазерный уровень для дома, для начала следует изучить плюсы и минусы каждого вида, упомянутого в предыдущем абзаце, а также хотя бы примерно представлять себе принцип работы данного прибора. Ниже будут рассмотрены эти вопросы, а также представлено видео применения его непосредственно в работе.

Типы и область применения лазерного уровня

Для простых строительных и ремонтных работ принято применять призменные построители, которые работают по принципу статики. Итогом работы такого прибора являются лазерные линии, которые имеют постоянное направление, видимость их распространяется на двадцать метров. Усовершенствованные модели нивелира отличатся наличием специального приемника, способного увеличивать длину распространения до 50 или даже 100 метров. Данный вид инструмента считается наиболее простым вариантом.

Самая дешевая модель такого класса будет рассеивать крестик, созданный двумя линиями. Модель чуть дороже способна выдавать несколько таких крестиков, в итоге это расширяет поле деятельности лазерного уровня, позволяя работать сразу на нескольких объектах. Возможным является регулирование точки отвеса.

Система выравнивания лазерного нивелира может быть двух типов – маятниковая или специальная электронная. В крупных статических моделях возможно наличие специальных поворотных корпусов. Маленькие модели нивелиров обычно крепятся на стену при помощи кронштейнов или хомутов. Несмотря на то, что данная модель считается простейшей, она недешевая, кроме того, для работы с ней потребуются определенные навыки. Тем не менее, потребление электроэнергии тут снижено, а многофункциональность не оставляет сомнений.

Как правильно выбрать лазерный уровень для дома видео обзор

Второй вариант самовыравнивающего уровня – статичные точечные, в них отсутствует вращающийся излучатель. Направление указывает точка, а не линия. Тут луч лазера не пропускается сквозь призму, соответственно, точка будет видна на расстоянии 30 метров даже без преемников. Чаще всего такие приборы находят свое применение на открытом пространстве, а также в слишком больших помещениях. Главные плюсы нивелира – наличие механизма самовыравнивания, кроме того, закрепить его можно на любой поверхности.

Наиболее усовершенствованная модель лазерного нивелира представлена ротационным построителем плоскостей. Он позволяет определить разности высот двух и более точек. В принципе, данный прибор представляет собой обычный точечный построитель, который при этом имеет функцию вращения вокруг оси. Благодаря этой функции, луч лазера может распространяться на расстояния вплоть до 70 метров.

Самый яркий лазерный луч. Какой выбрать лазерный уровень по яркости видео

Благодаря возможности установки дополнительного преемника, длина луча будет достигать 400 метров. Благодаря таким особенностям, ротационный построитель может осуществлять свою работу на достаточно больших площадях. Стоимость прибора, как следует из его возможностей, высокая, однако срок службы при условиях правильной эксплуатации практически неограничен.

Принцип работы и устройство лазерного уровня

Нивелир представляет собой сложный и многофункциональный инструмент, который позволить проверить на ровность как уже готовые сооружения, так и проводить определенные разметки во время строительства. В связи с этим разработчики смогли предложить для покупателей различные варианты модификаций.

Лазерный уровень (нивелир) CUBE 3D принцип работы видео

Управление устройством очень простое, как правило, на его поверхности располагается всего две кнопки – одна для фиксирования системы, а также пара уровней, чтобы привести уровень в должное состояние. Нивелир предварительно следует установить на штатив, после чего при помощи пузырьковых уровней происходит нивелирование на предварительной основе. После чего происходит отпуск фиксатора и собственно начало работы.

Далее заметен главный плюс лазерного нивелира – автоматическая настройка проекций луча. Максимум, что можно сделать во время управления, это регулировать высоту луча в удобное положение, если потребуется.

Проекция креста, которая является наиболее часто используемой, являет собой две перпендикулярные линии, образующие подобие осей координат. В результате благодаря подобной проекции, у монтажника отпадает необходимость в обозначении контуров будущей конструкции. По полученным разметкам не составит труда построить совершенно любую фигуру.

Узкоспециализированной возможностью лазерного уровня является функция лазера проектировать точку, что позволяет использовать строительный инструмент в качестве отвеса. Проецирование точек осуществляется на две точки – на потолок и на пол, после чего рисунок, размеченный на полу, может быть легко перенесен на поверхность потолка, что очень важно для тех, кто не может в ходе ремонта перевернуть свое воображение на 19 градусов.

PRO лазерный нивелир Bosch PCL 20 видео обзор

Собираясь ответить на вопрос как правильно выбрать лазерный уровень самовыравнивающийся, необходимо знать общий принцип работы подобных приборов. Несмотря на столь широкое разнообразие моделей лазерных нивелиров, их возможностей и типов выдаваемых на разное расстояние проекций, принцип действия приборов фактически одинаковый. Диоды высокой мощности, расположенные в конструкции прибора, излучают свет. Свет этот может идти различными определенными потоками, в зависимости от типа прибора.

Чем руководствоваться при выборе лазерного измерителя

Перед тем как приобрести строительный прибор, следует обратить внимание непосредственно на его характеристики. К ним относятся, как правило, следующее:

  • Погрешности измерения, которые имеются даже в самом точном приборе.
  • Расстояние, на которое возможно произведение проекции.
  • Количество времени, в течение которого прибор может обеспечивать непрерывную работу.
  • Возможности самовыравнивания.
  • Диапазон температур, в которых лазерный нивелир проявляет свои рабочие качества.
  • Что входит в комплектацию.
  • Материал, из которого выполнен корпус, а также его удобство.

Остановим свое внимание на некоторых характеристиках, представленных выше. Едва ли не самым важным показателем является погрешность лазерного уровня, поскольку, чем она меньше, тем более точные показатели можно получить. Наименьший вариант погрешности, до 1 мм, показывают исключительно дорогостоящие нивелиры, стоимость которых высока. Кроме того, желательно перед покупкой проверять заявленные параметры, поскольку далеко не всегда они могут соответствовать действительности.

Относительно дальности отражаемого луча все иначе, поскольку нередко именно этот параметр производителем занижается. Обычно в реальности дальность проекции существенно больше, что позволяет использовать прибор с большей эффективностью.

Показатель самовыравниваемости также нельзя оставлять без внимания, поскольку в большинстве случаев его значения составляют от 5 до 6 градусов. Самое главное – настройка компенсатора. Время же непрерывной работы лазера должно доходить до 10 часов, при условии использования качественных аккумуляторных батареек.

Как проверить точность лазерного нивелира видео

Таким образом, в поисках ответа на вопрос, «лазерный уровень: как подобрать для дома», необходимо учитывать множество факторов, к примеру, такие как комплектация прибора, принцип его действия, а также характеристики каждой конкретно взятой модели.

masterok-remonta.ru

Самовыравнивающийся лазерный уровень: принцип работы

Содержание:
Самовыравнивающийся лазерный уровень: управление и настройка
Проекция линии горизонта
Проекция вертикали
Проекция креста
Проекция точки
Построение криволинейных проекций

О преимуществах использования этого инструмента долго рассуждать не приходится – самовыравнивающийся лазерный уровень в этом деле вне конкуренции. Вряд ли получится найти хотя бы одну разновидность строительных работ, в которой его невозможно было бы применить. Но вести разговор в этой статье мы будем не об этом банальном вопросе – речь пойдет о практическом использовании лазерного инструмента. Вместе с сайтом stroisovety.org мы подробно рассмотрим возможности этого устройства и их практическое применение.

Современный строительный лазерный уровень является довольно сложным и многофункциональным инструментом, с помощью которого можно производить как контроль уже готовых конструкций, так и разметку в процессе их создания. Для этих целей разработчиками предусмотрено достаточно много всевозможных функций. Самые распространенные и наиболее применяемые из них – это проекция горизонта, вертикали, креста и точки. Именно практическое применение этих функций мы и рассмотрим.

Самовыравнивающийся лазерный уровень фото

Самовыравнивающийся лазерный уровень: управление и настройка

Как правило, большинство лазерных уровней изготавливается с простой системой управления – максимум, что вы найдете на этом инструменте, это две кнопки, фиксатор системы нивелирования и пару пузырьковых уровней для предварительной его установки. Одна из кнопок является обыкновенным выключателем, а вторая последовательным переключателем режимов. Фиксатор нивелира необходим при переноске прибора и его хранении в нерабочем состоянии – дело в том, что к нему подключены тончайшие проводки, которые от частых и сильных качаний устройства нивелирования могут быстро порваться, и тогда уровень можно выбрасывать. Пользоваться этим фиксатором в ваших же интересах.

Штатив для лазерного уровня фото

Но вернемся к настройке прибора – здесь все просто. Уровень устанавливается на штатив, потом с помощью двух пузырьков уровня выполняется его предварительное нивелирование. Только после этого можно отпускать фиксатор и включать аппарат в работу. Все дальнейшие настройки проекции луча относительно вертикального и горизонтального уровня выполняются автоматически. Единственное, что может понадобится сделать, так это отрегулировать высоту луча в удобное для работы положение – для этих целей штатив лазерного уровня снабжен выдвижной рейкой, управление которой осуществляется ручным воротком.

Как пользоваться лазерным уровнем

Проекция линии горизонта

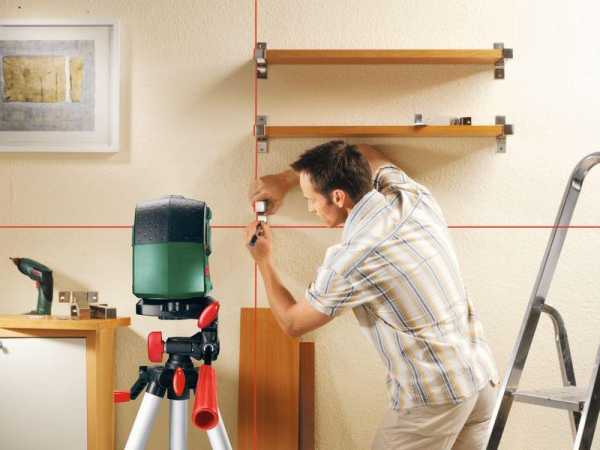

Эта функция, пожалуй, одна из самых применяемых в области строительства и ремонта – проекция горизонтального лазерного луча позволяет производить контроль и разметку при изготовлении практически любых потолочных и настенных конструкций, монтаже стяжки пола и даже установки большинства предметов быта в уже готовой квартире.

Как работать с лазерным уровнем

Пользоваться этой проекцией довольно просто – если позволяет высота необходимой разметки, то луч наводится непосредственно на метку и уже относительно проекции производится либо контроль готовых конструкций, либо необходимые построения. В большинстве случаев все современные лазерные нивелиры способны проецировать луч с разверткой от 180 до 360˚ Если высоты проекции луча недостаточно, то его перенос на нужный уровень производится с помощью рулетки – как правило, на каждую плоскость достаточно установить всего две точки, после чего соединить их прямой линией.

Лазерный уровень профессиональный фото

Отдельно хочется упомянуть о построении параллельных линий – имея под рукой лазерный нивелир, построить их не составляет никакого труда. Здесь можно пойти двумя путями: в первом случае параллели можно построить с помощью рулетки, перенеся проекцию луча и отложив от него равное расстояние в нескольких точках или же сразу разметить необходимое расстояние между линиями рулеткой и впоследствии спроецировать на них поочередно луч. Кстати, такими способами можно размечать и контролировать параллели, как в горизонтальной плоскости, так и в вертикальной.

Работа с лазерным уровнем

Проекция вертикали

В принципе, об этой проекции лазерного луча много говорить не придется – все выполняется практически точно так же, как и при работе с горизонтальной проекцией. Единственное различие заключается в том, что в большинстве случаев прибегать к помощи рулетки не приходится.

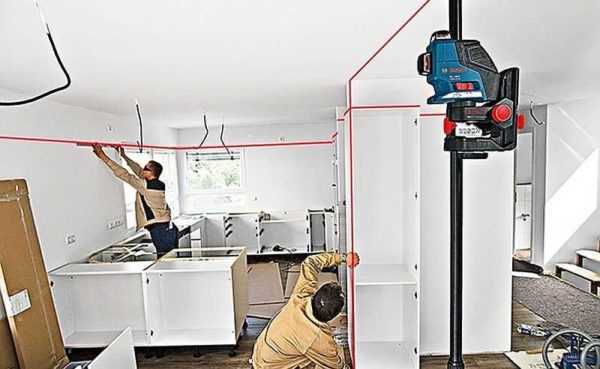

Развертка проекции вертикали в 360˚ позволяет монтировать всевозможные перегородки без помощи других приспособлений. Уровень достаточно установить должным образом и на всех стенах сразу луч отобразит плоскость будущей перегородки.

Как пользоваться лазерным нивелиром фото

Проекция креста

Два пересеченных под углом 90˚ луча образуют некое подобие координатных осей, которые можно спроецировать как на пол, так и на потолок и стены. Эта функция лазерного уровня позволяет пользоваться ним при построении симметричных конструкций. Удобство этой проекции переоценить сложно – она полностью избавляет монтажника от необходимости расчерчивать контуры будущей конструкции. По размеченным точкам (естественно, при знании законов геометрии) можно построить практически любую фигуру.

Как работать с лазерным уровнем фото

Проекция точки

Эта функция лазерного уровня имеется не во всех подобных устройствах – она узко специализирована и используется в качестве отвеса. Прибор проецирует точку в две плоскости (на пол и потолок), позволяя таким образом переносить местоположение необходимых отметок с одной поверхности на другую. Проекция точки окажется незаменимой для тех людей, которые не в состоянии визуально перевернуть мир вверх тормашками и выполнять построения непосредственно на потолке. В данном случае размеченный на полу рисунок может быть с легкостью перенесен на потолок.

Построение криволинейных проекций

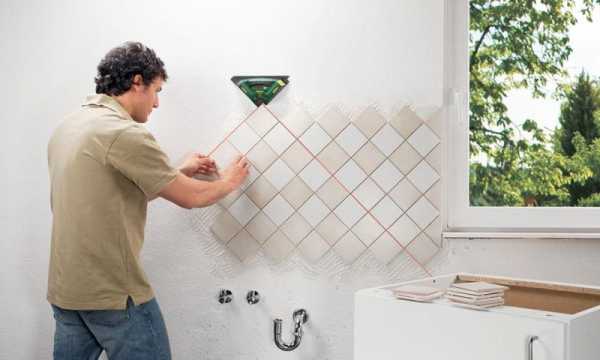

Для построения и контроля несимметричных или расположенных не под углом 90˚ плоскостей практически каждый профессиональный лазерный уровень оснащен градуированной шкалой, которая, как правило, располагается в нижней части у основания уровня. В некоторых моделях эта шкала может быть нанесена на штатив – это не очень удобно и необходимо учесть при выборе лазерного нивелира.

Строительный уровень лазерный фото

По сути, выполняя разметку таких линий и плоскостей, исходя из одного центра установки прибора, можно разграничить любую плоскость на сегменты – при использовании разного рода проекций это намного упрощает процесс разметки, особенно, если речь идет о монтаже потолочных конструкций сложной формы. При работе лазерным уровнем в таком режиме нивелирующее устройство фиксируется защелкой.

Как видите, возможности современного лазерного уровня практически неисчерпаемы – можно сказать, что это универсальный контрольно-измерительный прибор, единственным недостатком которого является неспособность проецировать линии при ярком освещении. На улице ним пользоваться довольно проблематично. Но и это считается поправимым делом – существует специальный сигнализатор, чем-то напоминающий электронную линейку, с множеством загорающихся лампочек, которые сообщают о положении луча.

Автор статьи Михаил Корнеев

stroisovety.org
