Как нарисовать черепицу на крыше: декор кровли

Шаг 1. Хорошо начать этот первый шаг, растягивая руководящие принципы и формы жуткий каркаса дома. Сначала нарисуйте большой копье как форма для левой стороны дома, как вы видите здесь. Затем справа нарисовать гроб формы для формы дома с маленькой треугольной формы рядом с ним. Вы будете затем добавить рамки руководящих принципов, как показано на рисунке. Далее нарисуйте длинную слегка изогнутую линию, под два куска, а затем вытянуть переднюю нижнюю часть руководства дома.

Шаг 2. В этом шаге вы начнете добавлять окон. Ваше первое окно будет в башне часть жуткий дом и свой следующий будет на другой стороне дома. Как вы можете видеть, Вы также будете иметь, чтобы вытянуть верхнюю форму в правой боковой части. Затем вы будете рисовать другой слегка выпуклая линия под то, что вы нарисовали до того, как Толстой доски апелляцию. Нарисуйте большой треугольник для нижней части дома форма крыши и затем линию от нижней и придают дому пешком.

Шаг 3. Это шаг, когда ваш дом начнет получать те, детализирующих строк Добавлено.

Узор чешуи или черепицы

Начать с башни и нарисуйте линию, чтобы отделить крышу от окна и нарисуйте линию на углу с цветной круг. Далее рисуем еще одну линию крыши на обоих крышах справа вдоль арочные формы окна. Вы загустеет арку в середине и затем нарисуйте другую сторону линия крыши вместе с деревянная доска черепицу на участке перед домом. Дверь и столбцов находятся рядом, а также холм подкладка.

Шаг 4. Вы будете далее обводим линии для стальных выбрал забор и крыши обоих домов подробно на верхней. Вы нарисуйте знак «+» на обоих окнах; на арочных окна и одно на двери окна. Вы будете затем деталь передней части дома с более гонт и затем нарисуйте два комплекта песочные часы в форме линий для фасадных окна, чтобы прийти. Деталь прогулка путь с щебня линии прежде, чем вы пойдете.

Шаг 5. В этом шаге все, что вам сделать, это вытянуть большую часть окна, как показано здесь, а потом добавим ножек на паука, который висит на углу крыши. Вам также обратить выбрал забор рельсы и детали столбцы, чтобы сделать их похожими на старые дрова и добить строчки для двух передних стекол на нижнем уровне.

Шаг 6. Прикончите черепицу на крыше и затем нарисовать испугалась черная кошка в верхней башне окно в жуткий дом. Вы то нарисуйте паутину в круглое окошко, а как нарисовать «+» в двух ниже уровня окна. Дать некоторые советы загородки с шипами, а затем начать стирание всех принципов и форм, что вы обратили ойн один шаг.

Шаг 7. Когда вы сделали свой жуткий дом должен выглядеть как тот, который вы сейчас здесь видите. Все, что вам нужно сделать, это цвет его и сделать это самостоятельно. Что это вы только что узнали, как рисовать жуткий мультфильм дом шаг за шагом. Я вернусь завтра люди с более чертеж весело. А пока держите ваши ноги на земле, ваша задница приклеена к стулу, и карандаш в руке, чтобы подготовиться к ничьей.

Как нарисовать Настоящий дом карандашами поэтапно?

Бельгийская металлочерепица (Interprofil).Финская металлочерепица (Takkota). Шведская металлочерепица (MeraSystem). Российская металлочерепица (Grand Line). Канадский сайдинг (Mitten, Kaycan, Remico). Российский сайдинг (Альта-профиль, ОРТО). Немецкий сайдинг (Holzplast).
Финская черепица (Ruflex). Итальянская черепица(Tegola). Российская черепица(Технониколь Shinglas). Американский цокольный сайдинг (Nailite). Канадский цокольный сайдинг (Novik, Remico). Российский цокольный сайдинг (Альта-Профиль).
Натуральная черепица BRAAS. Цементно-песчаная черепица. Керамическая черепица. Фиброцементный сайдинг Бельгийского производства (Eternit). Один из новейших фасадных материалов на рынке.
Профнастил С-8, С-20 Бельгийского производства (Interprofil). Профнастил под  заказ российского производства. Фасадные теплоизоляционные панели с клинкерной плиткой таких марок как: Feldhaus Klinker, Stroher, ABC, Ammonit Keramic.
Кровельный материал ондулин производится в России (по французской технологии). Аквалайн (производство США). Металлический сайдинг (производство Россия). Фасадные металлические панели под заказ. Широкий выбор цветов и покрытий отечественного и зарубежного производства.
Фальцевая кровля с полимерным и оцинкованным покрытием под заказ. Клинкерная плитка АВС (производство Германия). В нашем ассортименте представлены: фасадный кирпич, тротуарный кирпич и напольная плитка.
Металлические водосточные системы: Lindab (Швеция), Wijo (Швеция). Пластиковые водосточные системы: S-lon (Голландия), Karolina (Польша), Ruplast (Россия). Искусственный камень " КАМРОК ".Облицовочный камень, фасадный кирпич, тротуарная плитка, брусчатка.
Гидро-пароизоляционные пленки различных производителей: Ютафол (Чехия), Никофол (Финляндия), Тайвек (Люксембург). Представляем комплекты готовых домов. Большой выбор проектов и отделочных материалов.
Влагостойкие плиты ОСП (Россия, Германия, Канада, Латвия). Вашему вниманию предлагается большой выбор цветов и размеров при заказе металлических отливов.
Кровельные и фасадные утеплители отечественного и зарубежного производства: Rockwool, Izover, Knauf, Ursa. Мансардные окна. Широкий ассортимент размеров и конструкций. FAKRO, VELUX.

Вид черепицы

Черепица на строительном рынке представлена изобилием форм и оттенков, а также наличием подробной и большого объема информации о достоинствах каждого вида черепицы, что подчас ставит в тупик покупателя. В этой статье мы расскажем о некоторых особенностях каждого представленного вида черепицы.

Металлочерепица

Металлочерепица давно вошла в обиход на нашем рынке, тем не менее, с каждым годом пополняется ее ассортимент, и спрос на нее возрастает. За что же ценится приведенный вид черепицы и почему он продолжительное время остается востребованным? Во-первых,

металлочерепица имеет небольшой вес одного квадратного метра, который составляет 3,8-4,8 кг, что на 4-5 кг меньше чем весит наиболее известная керамическая черепица.

Как нарисовать дом

Вид черепицы позволяет применить более легкие конструкции стен, фундамента, а также стропил, уложив их с меньшим шагом, что в целом существенно удешевит строительство дома. Металлочерепица в своей основе представляет стальной лист, поэтому в первую очередь при покупке обратите внимание на его производителя. Сверху и снизу лист покрыт антикоррозийной защитой — цинковый слой, пассивирующий слой, и слой грунтовочной краски.
Металлочерепица на наружной стороне покрыта полимерным покрытием, цветовая гамма (несколько десятков оттенков) которого дает возможность даже самым требовательным покупателям подобрать его под цвет и форму фасада. И только после нанесения всех слоев, лист металла поддается формовке.
Металлочерепица (лист) при монтаже может без повреждений разрезаться на более мелкие фрагменты, что является важным достоинством в случае покрытия крыши витиеватой конструкции.

Вид черепицы имеет также недостатки — повышенная шумность при дожде, которую можно уменьшить за счет дополнительной подкровельной шумоизоляции.



Композитная металлочерепица

Это последнее достижение в рассматриваемом сегменте жесткой кровли. Основное отличие этого типа черепицы от предшественников – покрытие стального профильного листа алюмоцинковым покрытием, которое состоит из 55% алюминия, 43,5% цинка и 1,5% кремния.

Такое процентное сочетание разных металлов, произведенное на высокотехнологичном оборудовании дает существенный скачек качества производимого листа — композитная металлочерепица более чем в 6 раз медленнее коррозирует по сравнению с металлочерепицей, которая покрыта оцинкованным слоем. Кроме того композитная черепица почти полностью поглощает шум дождя.



Керамическая черепица

Этот вид черепицы называют еще натуральной черепицей. Керамическая черепица может выдержать около 120-150 периодов замерзания и оттаивания не теряя своих физических свойств, устойчива к солнечной радиации, кислотным дождям, с хорошими показателями тепло-звукоизоляции и требует прочной системы стропил с шагом не менее 0,6 – 0,9 м из-за своего большого удельного веса.

Керамическая черепица, имея небольшие размеры, оптимально покрывает различные формы сложной кровли без значительных отходов на прирезку.

Керамическая черепица просто ремонтируется путем замены единичных элементов.
Однако следует отметить, что это вид черепицы стоит существенно дороже, чем металлочерепица.

Цементно-песчаная черепица

Цементно-песчаная черепица имеет схожие характеристики, как и рассмотренная выше керамическая черепица.

Вид черепицы отличается разнообразием форм и цветовых оттенков за счет добавления специальных красителей, которые устойчивы к солнечному излучению. Цементно-песчаная черепица долговечна и может простоять около 100 лет.

Как нарисовать дом карандашом?

В этом уроке мы разберемся, как с помощью простого карандаша, нарисовать дом в перспективе.

Это простой деревенский дом небольшого размера.

Итак, начинаем рисовать дом поэтапно. Если хотите, чтобы линии получались ровнее, можете воспользоваться линейкой.

Как нарисовать дом карандашом поэтапно

И, конечно же, вам понадобится ластик. Формат бумаги не имеет значения  (А4 , А3 или более).

В первую очередь рисуем 3 вертикальные линии. Это углы дома. Между первой и второй линией расстояние чуть меньше, чем между 2-ой и 3-ей.

Как красиво нарисовать дом?

Теперь рисуем 3 горизонтальные линии. Самая верхняя показывает наивысшую точку крыши, средняя разграничивает стены дома и крышу, нижняя линия – низ дома.

Как нарисовать деревянный дом?

Приступаем к рисованию нижних границ дома. Как вы видите, они идут не прямо, а чуть приподняты вверх. Также чертим высокую вертикальную линию, которая поможет нам нарисовать правильно крышу дома. Обратите внимание, эта высокая линия ближе всего находится к первому углу дома.

Как нарисовать красивый дом поэтапно?

Изображаем верхние границы стен. На этот раз,  линии спускаются чуть вниз от центрального угла. Начинаем рисовать крышу.

Как нарисовать дом для детей?

Продолжаем рисовать крышу дома. Верхняя граница крыши достаточно сильно спускается вниз, так как мы рисуем дом в перспективе.

Проводим нижнюю границу крыши и линии фундамента внизу дома.

Как нарисовать крышу?

Пришел черед карниза и окон. Окна намечаем  линиями, которые идут почти параллельно стенам дома. На мансарде у нас тоже будет пара окон.

Как нарисовать окно?

На этом этапе дорисовываем контуры окон, трубу на крыше. А также начинаем рисовать фронтон на крыше (пока это просто треугольник).

Как нарисовать деревенский  дом?

Продолжаем прорисовывать окна и двери.

На этом этапе на окнах появляются рамы, а на двери ручка.

Дорисовываем фронтон на крыше и домик готов.

Рекомендуем посмотреть:

Как нарисовать Изумрудный город?

Как нарисовать замок (дворец)?

Как нарисовать церковь?

Как нарисовать розу карандашом?

Как нарисовать пегаса?

Разметка крыши и правила укладки битумной черепицы

Разметка ската

Разметочные линии (рис. 110) играют роль направляющих и помогают выравнивать черепицу по горизонтали и вертикали. Разметочные линии наносят меловой отбивкой. Помимо этого, они выравнивают черепицу, если в скат врезан какой-либо элемент крыши или нарушена геометрия ската кровли. Шаг вертикальных линий соответствует ширине рядовой черепицы, а шаг горизонтальных линий наносится на каждые 5 рядов черепицы (примерно 80 см).

Моделирование черепичной крыши

Разметочные линии несут исключительно направляющую функцию. Они не служат ориентиром, по которому нужно прибивать черепицу.

Установка битумной черепицы

Каждая рядовая черепица крепится к основанию под кровлю с помощью специальных оцинкованных гвоздей с широкими шляпками, количество которых зависит от угла наклона ската. Правильное прибивание специальных гвоздей — очень важный момент. Гвозди следует прибивать таким образом, чтобы шляпка находилась в одной плоскости с поверхностью кровельной плитки, а не врезалась в нее (рис. 111). Черепицу прибивают, отступая от края 2–3 см. На рисунке 112 изображена лицевая сторона черепицы Шинглас, пунктиром обозначено наличие клеевого слоя с обратной стороны.

Укладка черепицы начинается с установки стартовой полосы. В качестве стартовой полосы применяется универсальная коньково-карнизная черепица либо выкройка из рядовой черепицы (гонт с обрезанными лепестками).

Универсальная коньково-карнизная черепица используется под коллекции: Соната, Аккорд и Джаз. Карнизная черепица наклеивается поверх металлических карнизных планок, отступая от места перегиба 1–2 см и прибивается гвоздями. Величина отступа зависит от длины и угла наклона ската. Таким образом, при увеличении длины и крутизны ската отступ от места перегиба металлической карнизной планки также увеличивается.

Выкройка из рядовой черепицы используется под формы нарезки: Трио, Танго, Соната, Аккорд. При укладке тыльная сторона в зоне отсутствия клейкого слоя промазывается мастикой ТехноНиколь. Далее черепица укладывается аналогично монтажу коньково-карнизной черепицы.

При форме нарезки Джаз стартовая полоса укладывается из рядовой черепицы без предварительной обрезки. В этом случае используется метод монтажа аналогичный способу укладки выкройки из рядовой черепицы.

Укладка первого ряда производится на стартовую полосую (рис. 113).

На длинных скатах установку первого ряда рекомендуется производить с центра ската для более удобного выравнивания по горизонтали. Первый ряд отступает от начальной полосы на 1–2 см.

Второй ряд монтируется с центра ската, смещаясь влев

astgift.ru

кровля Фотографии, картинки, изображения и сток-фотография без роялти

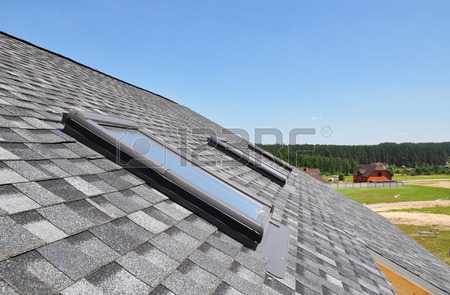

#40562518 - Beautiful roof windows and skylights

Похожие изображения

Добавить в Лайкбокс

#30349795 - Slates Roof. Modern American South West Style Home Roof Closeup..

Похожие изображения

Добавить в Лайкбокс

#43116527 - Blue and gray Home set vector design

Вектор

Похожие изображения

Добавить в Лайкбокс

#24597299 - Roof line of a house with gabels

Похожие изображения

Добавить в Лайкбокс

#41686943 - red tile roof blue sky

Похожие изображения

Добавить в Лайкбокс

#40475064 - Colorful houses and homes icons with rooftops on waves for real..

Вектор

Похожие изображения

Добавить в Лайкбокс

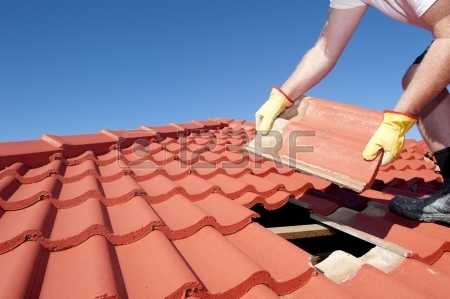

#17644194 - Roof repair, worker with yellow gloves replacing red tiles or..

Похожие изображения

ru.123rf.com

Крыши домов фото. Фотографии разных видов кровли частных домов.

Как выглядят различные виды кровельных покрытий. Подборка фотографий.

Фотографии крыш из деревянной черепицы

Деревянная черепица изготавливается из массива сосны и канадского кедра, красного дерева и кипариса. Отличается малым весом и простотой в ходе установки. При правильном монтаже и уходе служит до 30 лет.  Деревянная черепица нуждается в регулярной чистке и обработке антисептиками. Подробнее о деревянной черепице читайте здесь.













Керамическая черепица.

Изображенная на фото керамическая черепица создается из природной глины. Элементы запекаются с целью удаления влаги, потому демонстрируют высокую прочность и долгий срок эксплуатации. Такая черепица выпускается в широком ассортименте оттенков. Про керамическую черепицу читайте здесь.



Цементно-песчаная черепица

Материал создается из смеси цемента, кварцевого песка и воды. Для придания окраски берется окись железа. В отличие от керамической черепицы, не подвергается обжигу. Сохраняет форму при серьезных температурных колебаниях и не боится открытого огня. Про свойства цементно-песчаной черепицы более подробно.





    Битумная черепица



    Другие названия – асфальтовая черепица, «шинглас». Представляет собой стеклохолст, пропитанный бутумом, являющимся продуктом переработки нефти. На поверхность в виде посыпки нанесены керамические гранулы, обеспечивающие тот или иной цвет. Фрагменты могут иметь различные формы. Подробнее о битумной черепице.


    Металлочерепица фото

    Металлочерепица – это алюминиевая или стальная основа, на которую наложены 2 типа покрытия: оцинкованное и полимерное. Сохраняет яркий цвет, не гниет, может служить от 20 до 50 лет. Подходит для любых климатических поясов и строений разного назначения. Про технологию производства и характеристики металлочерепицы читайте здесь.





    Разновидности по используемому полимеру



    Профнастил

    Представленный на фото крыши материал – профилированный лист, или профнастил. В его основе – лист оцинкованной стали, подвергшийся профилированию с целью усиления жесткости. Может иметь лакокрасочное или полимерное покрытие, которое придает яркий цвет. О том, как покрыть крышу профнастилом, читайте здесь.






    Еврошифер, ондулин



    Ондулин, украшающий крыши частных домов на фото, представляет собой гофрированный картон, пропитанный битумом под воздействием высокой температуры и давления. Не боится влаги, не гниет, не крошится. Отличается ударопрочностью и безопасностью для экологии. Что такое Еврошифер, Ондулин, можно узнать здесь.




    Как выглядит фальцевая кровля. Крыши из листовой стали.

    Металлическая фальцевая кровля создается из оцинкованной стали и цветных металлов в виде рулонов или листов. Может иметь полимерный слой. Название обусловлено тем, что фрагменты соединяются между собой при помощи фальцев. Не горит, имеет малый вес. Подробнее о фальцевой кровле.











    Крыша покрытая шифером. Фото шиферного покрытия.

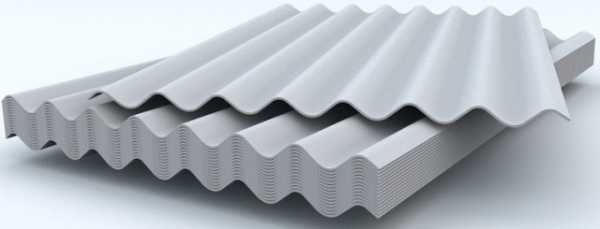

    Изображенная на фото крыша дома оформлена волнистым асбестоцементным шифером. Материал не воспламеняется, не подвержен коррозии, выдерживает значительные механические нагрузки. Долго служит и дарит комфорт, так как плохо нагревается и не выделяет опасных паров.  Про шифер подробнее читайте здесь.





    Комментарии пользователей Facebook и ВКонтакте. Выскажите ваше мнение!!!

    Последние материалы в этом разделе:

    relatedArticles

    www.domashniy-comfort.ru

    Декорирование крыши, нанесение рисунка на различных покрытиях

    Декорирование крыши – увлекательнейшее занятие. Люди издавна пытались привнести некую изюминку, оформляя крышу своего жилья с помощью различных кровельных покрытий, а также используя украшения, такие как флюгеры, фигурки животных и т. д.

    Современные материалы отличаются безупречным внешним видом. Однако и сейчас находятся люди, которым недостаточно иметь просто красивую верхнюю конструкцию здания. Они хотят сделать ее уникальной, не имеющей аналогов.

    Для того чтобы кровля не была похожа ни на одну другую, используется такой архитектурный прием, как нанесение рисунка, орнамента или узора.

    В этом случае сложность монтажных работ возрастает многократно. Однако опытный кровельщик способен справиться с заданием на отлично. И первые помощники для мастера – это подходящие виды покрытия.

    Сланцевая кровля – неповторимые узоры

    Для того чтобы выполнить рисунок на сланцевой кровле, используют сланцевые плитки, отличающиеся по цвету. На темно-сером с блеском фоне красноватыми или зеленоватыми сланцевыми гонтами выкладывают всевозможные рисунки, узоры и даже логотипы, чтобы придать своему дому оригинальность.

    Работать можно не только с цветом: плитки, благодаря своей прочности и упругости, легко обрабатываются, сверлятся, режутся – то есть можно поэкспериментировать также с размерами и формой элементов.

    На некоторых зданиях можно увидеть поистине шедевральные произведения, в большинстве своем картины из сланца выкладывают на скатах своих крыш европейцы – именно на крышах домов Европы можно увидеть интересные и необычные подобные примеры.

    В кровельном ремесле есть такое понятие – цепная орнаментная связка. Это особый вид кладки, призванный расставить гармоничные акценты, придать индивидуальный характер.

    Используются мелкоформатные плитки различных форм, которые выкладываются в разных направлениях: так создается рисунок. Можно оформить таким образом скаты, фасады, мансардные окна и любые другие участки кровли.

    Мягкая черепица – неограниченный простор для дизайнерской фантазии

    Еще одно кровельное покрытие, позволяющее сделать крышу необычайно красивой – это гибкая черепица. Именно этот материал дает множество возможностей для воплощения в жизнь смелых замыслов.

    Различные формы нарезки, разная посыпка, многообразие цветовых вариантов – стоит подобрать подходящий вид из представленных на рынке коллекций черепицы, и можно приниматься за создание удивительной красоты орнаментов и узоров на крыше.

    Приведем лишь несколько примеров:

    • TEGOLA Супер Готик – серия битумной черепицы с прямоугольными плитками различных размеров, исполнение возможно в различных цветах. Если расположить черепичины такой нарезки в хаотичном порядке, это придаст дополнительный объем и позволит создать на крыше неповторимые узоры;
    • TEGOLA Премиум Версаль – чешуйчатый узор из ромбовидных округлых лепестков выглядит изысканно и элегантно, в лучших традициях французской зодческой школы;
    • TEGOLA Премиум Либерти – трапециевидные гонты со скошенными краями в различных цветовых вариантах позволят сделать из скучной поверхности крыши творение, услаждающее взор.

    Натуральная черепица

    С помощью черепицы различных оттенков также можно создавать узоры на крыше. Их необычайная привлекательность – не только во внешнем виде, но и долговечности: такие рисунки столетиями сохраняются практически в неизменном виде.

    Каталоги столетней давности донесли до наших дней рекомендации по кладке черепицы: изысканные узоры на кровле сохранились не только на фотографиях, но и в реальности, ведь черепичная крыша удивительно долговечна.

    Такие кровли, представляющие собой произведения искусства, с течением времени реставрируют – благо, современный ассортимент натуральной черепицы позволяет в точности воссоздать черепичные кровли с прекрасными узорами. В этом вопросе не только цвет играет роль.

    Стилистические композиции, гербы, числа, изображения животных, птиц, цветов, мифических героев, словом, рисунки самой различной направленности создаются из гонтов различных форм, а также благодаря чередованию плоских черепиц различных форматов и цветов.

    Наиболее оптимальна для создания рисунка форма «бобровый хвост».

    Рисунки же, как правило, символичны. К примеру, числа – это в основном обозначение даты строительства. Европейские крыши могут похвастаться датами 18 века, выложенными глиняными плитками, и даже более ранними.

    Упрощенный вариант узора – это плавный переход от одного тона к другому. Такой простой прием дает поразительный визуальный эффект.

    Художественное оформление металлических крыш

    Оформить узоры можно также и на металлических крышах. Однако возможности металлочерепицы и профлиста в этом плане довольно скромные, ввиду больших размеров листов, а для узоров оптимально подходят лишь мелкоформатные гонты.

    Интересное изображение можно выложить при помощи кровельной шашки – игра света на блестящем покрытии подчеркнет витиеватый орнамент.

    Можно украсить не только скаты: с помощью резных узорных наличников из металла оформляются карнизы или мансардные окна.

    Заводским способом изготовляются ленты-полосы в виде роз, тюльпанов, фиалок, лилий – такая лента станет замечательным дополнением металлической крыши.

    Граффити на крыше

    Граффити – это раскрашивание стен, крыш и любых других поверхностей, результат деятельности художника – это сложное изображение, простой рисунок или надпись. Существует множество техник и направлений, художники используют различные стили.

    Чаще всего изображение создается при помощи аэрозольной краски в баллонах. Отношение к уличному искусству может быть совершенно различным, однако вряд ли кто-либо сможет оспорить тот факт, что крыши, оформленные при помощи граффити, выглядят неординарно.

    Интересны работы французских художников – они изображают гигантов, спящих на крышах. Жаль только, что творения эти можно оценить в полной мере лишь с воздуха, так как плоские крыши с подобными картинами обычно отличаются большой площадью.

    Самое большое в России каллиграфическое граффити украшает одну из московских крыш и занимает площадь в 1625 квадратных метров.

    okrovle.com

    красивые варианты дизайна в фото примерах

    Жители больших городов не видят крыш зданий. Они где-то наверху, там, где обитает романтик Карлсон. В отличие от мегаполисов среду жилой застройки загородных поселков и небольших городов в значительной степени формируют крыши частных домов. Застройщики не связаны строгими правилами и вольны воплощать свое представление об идеальном жилище в самых разнообразных формах. Ограничивает фантазию главным образом бюджет стройки или реконструкции. Красивые крыши домов придают архитектуре человеческий масштаб, создают дружелюбную по отношению к жителям среду. Попробуем разобраться, какие бывают варианты крыш домов, и от чего зависит их надежность, долговечность и привлекательность.

    Редко применяются в частном строительстве в России и странах СНГ. Из бывших советских республик популярны лишь в прибалтийских государствах. Основная причина — в отсутствии традиций и в том, что плоские крыши обходятся в целом дороже скатных. С учетом снеговых нагрузок конструкции плоской крыши должны обладать высокой прочностью.

    Строить каркасные дома с плоской крышей у нас не принято, а возведение прочного железобетонного покрытия затратней, чем деревянной стропильной системы. Однако нужно учесть, что железобетон прослужит дольше, также он абсолютно пожаробезопасен. Плоская крыша дает еще один серьезный бонус: ее можно использовать в качестве террасы, балкона, спортплощадки, солярия или даже зеленого сада. Такие решения весьма популярны в развитых странах.

    Плоская крыша обойдется дороже. Зато ее можно рационально использовать.

    Официально скатными считаются кровли с уклоном свыше 12°. Разнообразие их огромно и ограничено только фантазией. Естественно, чем сложнее формы крыши частных домов, тем дороже они обходятся. Исходя из практики строительства частного жилья, сформировались основные типы крыш малоэтажных зданий.

    Рассмотрим различные типы скатных крыш подробней.

    Основные формы скатных крыш

    Особенности односкатных крыш ↑

    Дом с односкатной крышей у нас пока не в почете. До недавних пор считалось, что они подходят только для дворовых построек. В то же время рачительные жители Скандинавии и Германии (страны, во многом схожие с Россией климатом) строят довольно много типовых бюджетных домов подобной конструкции. При ориентации более высокого свеса на солнечную сторону там размещают жилые помещения, в более низкой части — санузлы, лестницы и т. д. Это позволяет оптимизировать строительный объем, впустить в дом больше света. Односкатная крыша проста конструктивно, поэтому недорога.

    Использование односкатной крыши позволяет находить изумительные по красоте решения в оформлении интерьера

    Желательно иметь живописный пейзаж, на который можно ориентировать витражные окна. При отсутствии вблизи горной долины или океана можно любоваться собственным аккуратным садиком. В этом случае дом лучше поставить не вплотную к забору.

    Характеристики двухскатной конструкции — «крыши домиком» ↑

    «Крыша домиком». Крыши одноэтажных домов на детских рисунках всегда изображаются с двумя скатами, непременной трубой и столбиком дыма. В окне будет стоять горшок с цветком или сидеть кошка. Двухскатная конструкция самая простая и экономичная, заслуженно наиболее популярная. Практически все типы традиционного жилища имеют двускатные кровли. Если, конечно, не считать передвижных жилищ народов, ведущих кочевой образ жизни: юрт, чумов и шатров.

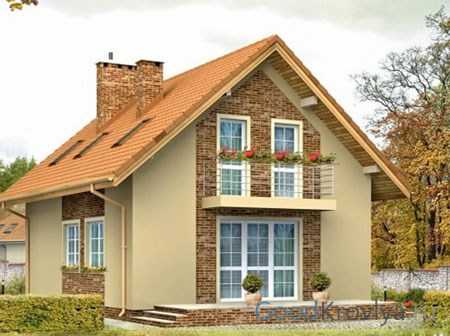

    Этот домик с двускатной кровлей — из относительно недорогих, типовой проект российской строительной компании «Ультра Эс»

    Небольшой дополнительный боковой фронтон данного дома, двойная стеклянная дверь и балкон несколько усложняют крышу, но улучшают внешний вид и добавляют комфорта в интерьере.

    При устройстве двускатных крыш расход древесины на устройство стропильной системы минимален. Конструкция проста в изготовлении, в боковые фронтоны (называемые также щипцами) могут быть встроены окна или вентиляционные отверстия.

    Очень простой, но от этого не менее симпатичный домик, Германия

    При наличии затяжки, стягивающей стропила на уровне мауэрлата, нагрузка на стены передается только вертикально, а не на распор, в стороны. Такое решение оптимально для деревянных срубов, которые могут деформироваться от диагональных воздействий. Если установить затяжку не представляется возможным, необходимо обеспечить опирание стропил в верхней части и крепить их к верхнему венцу сруба на скользящих опорах.

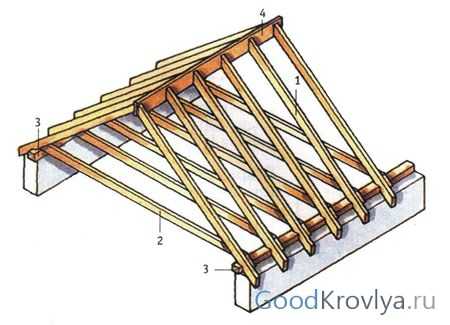

    При наличии затяжки (2) нагрузка от стропильных ног (1) передается через мауэрлат (3) на стены строго вертикально. Это самое простая, устойчивая и рациональная конструкция для деревянных домов и зданий большой длины

    Весьма эффективно перекрытие с помощью ферм, формирующих двухскатную кровлю. Конструкция правильно собранной фермы очень жесткая, имеет минимальный прогиб. Фермы могут перекрывать пролеты в несколько десятков метров, при этом сечение элементов, из которых они собираются, невелико. Очень экономное решение, правда, не позволяет использовать чердачное помещение в полной мере.

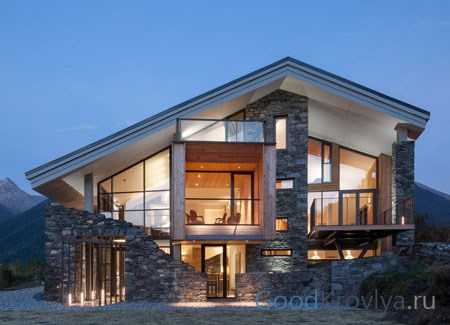

    Двухскатная крыша не обязательно должна быть симметричной

    С помощью деревянных ферм можно перекрывать очень большие пролеты без промежуточных опор. Расход древесины при устройстве ферм минимален.

    Крыши частных домов с двумя скатами позволяют обустраивать на чердаке полноценные жилые помещения. Используют два варианта двухскатных крыш для устройства мансардного этажа: с прямыми стропилами и ломаными. Двухскатную крышу с ломаными скатами называют также мансардной.

    Схема стропильной системы мансардной кровли. Затяжка обеспечивает отсутствие распирающих нагрузок на стены, стойки и верхняя балка создают замкнутую раму. Прочная и недорогая конструкция.

    Она немного сложнее в монтаже, больше расход материала, однако выигрыш в высоте помещений верхнего этажа налицо. Мансардная крыша позволяет получить вместо чердака комнаты с вертикальными стенами и высоким горизонтальным потолком, практически образуя полноценный второй этаж.

    Справа крыша с прямыми стропилами, слева — с ломаными

    При двускатной крыше с прямыми стропилами окна размещаются в фронтонах, а низкие части помещения вдоль боковых свесов можно использовать как кладовки. Единственный недостаток окон, встроенных в кровлю — их нужно как следует закрывать перед дождем.

    Интерьер этого мансардного помещения наполнен светом во многом благодаря мансардным окнам

    Еще одна разновидность мансардной крыши — двухскатная с небольшими скосами (скатами) на фронтонах (щипцах). Такой тип распространен в Голландии, северных провинциях Франции, Германии и Польши, полюбился и россиянам. Называют еще этот тип крыши полувальмовым или голландским.

    Еще один тип мансардной крыши, голландский. Промежуточный между двухскатной и вальмовой.

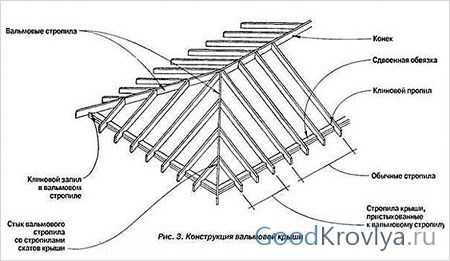

    Вальмовая крыша имеет скаты со всех сторон и называется четырехскатной. Скатов (граней кровли) может быть и больше, если форма здания в плане сложнее простого прямоугольника. Все скаты полностью опущены до карниза. Два из них имеют форму треугольника, два (или больше) — трапеции.

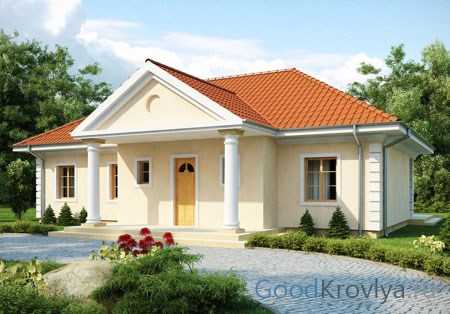

    Типовой польский проект дома с прямой четырехскатной крышей и небольшим фронтоном над крылечком. Большие свесы кровли практичны и красивы

    Вальмовая конструкция при должном подходе прочна и надежна, однако сложнее в исполнении, чем двухскатная. Соответственно, обходится дороже. Визуально вальмовая кровля делает дом ниже, из-за отсутствия вертикальных стен реальная высота здания не прочитывается. На угловые стропильные брусы приходится большая нагрузка, поэтому они должны иметь более мощное сечение.

    Конструкция вальмовой кровли сложнее, чем четырехскатной.

    Четырех- или многоскатная крыша также позволяет оборудовать на чердаке жилые помещения. Как и двускатная, стропильная конструкция вальмовой крыши может быть прямой или ломаной. При прямых стропилах будут уместны большие свесы: они защитят стены от дождя, позволят поднять высоту мансарды, не нарушая пропорции здания.

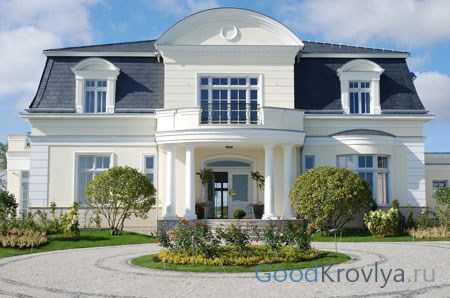

    Симпатичный домик с жилой мансардой под ломаной вальмовой крышей, которую украшает боковой фронтон с балкончиком.

    Стеклянные двери и вертикальные мансардные окна-кукушки наполняют помещения солнечным светом. Типичное для северной Франции строение.

    Крыша вальмовая, но скатов больше, чем четыре

    Вальмовая крыша может быть и криволинейной, приближаясь к купольному типу. Изготовление и монтаж таких конструкций обойдется значительно дороже.

    Шатровая крыша является разновидностью вальмовой (четырехскатной). Возводится над зданиями, близкими в плане к квадрату. Скаты имеют схожий угол наклона и сходятся в одной точке в центре крыши. Таким образом, горизонтального конька у шатровой крыши нет, только наклонные ребра на стыке скатов. Шатровая крыша тоже может иметь прямую либо ломаную форму.

    Шатровая крыша, крытая тростником. Верхний декоративный элемент защищает торец верхнего ряда тростника и прикрывает от осадков отверстия вентканалов.

    Крыша цилиндрической формы называется сводчатой. Традиционно свод выполнялся из кирпича либо камня. Стропильные системы из обычных пиломатериалов непригодны для изготовления криволинейных сводов. Несущие конструкции сводчатых крыш выполняют из изогнутых металлических, либо изготовленных по форме кровли балок из клееного бруса.

    Нагрузку от сводчатой кровли несут мощные балки из клееной древесины, изготовленные под заказ. Эффектное решение, но дорогое

    Используются также решетчатые фермы сложных очертаний. В результате стоимость сводчатых крыш получается слишком высокой для широкого применения. Выбор кровельных материалов ограничен фальцевой металлической кровлей, битумно-полимерными рулонными материалами и при соблюдении определенных условий — гибкой черепицей.

    Соорудить купол еще сложнее, чем свод. Это решение применяют в частном строительстве только при условии достаточного бюджета и необходимости достичь необычного внешнего эффекта.

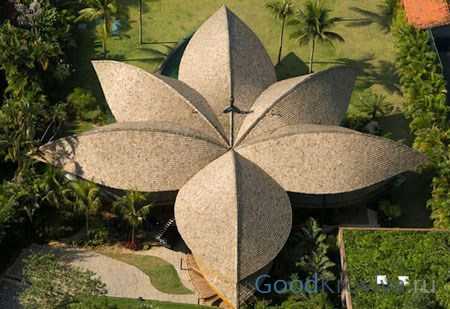

    Крышу этого загородного дома в форме цветка можно охарактеризовать как сложный гибрид вальмовой и купольной

    В сочетании с пальмами этот дом выглядит очень красиво. Среди елок и берез дом, наверное, смотрелся бы не столь эффектно.

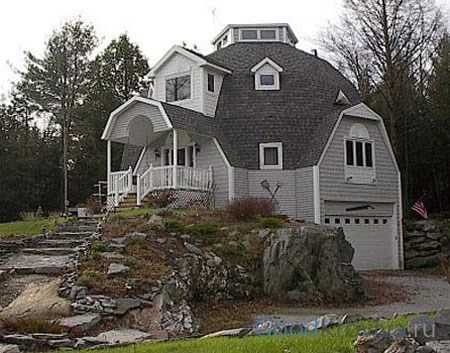

    Разновидность купольной крыши, состоящая из геометрически правильных и математически рассчитываемых треугольных элементов. Существуют удобные компьютерные программы для проектирования подобных систем. Сборка купола относительно трудоемка, однако этот недостаток компенсируется на удивление малым расходом материала для несущих конструкций.

    В развитых странах геодезические купола в качестве жилых домов отнюдь не редкость, обходятся они недешево. У нас пока этим занимаются только энтузиасты. Особенность таких строений — внутренние помещения имеют непривычные очертания. Грамотно собранный геодезический купол хорошо переносит сильные снегопады, штормовые ветра и даже землетрясения.

    Несущий каркас геодезического купола очень прочен, при этом сечение его элементов минимально.

    Видов крыш существует множество: один другого краше, есть из чего выбрать. При ограниченном бюджете стоит в первую очередь обратить внимание на двух- и односкатные варианты. Чем сложнее крыша, тем она обходится дороже. Причем не только по типу, но и по форме в плане, например, вальмовая с количеством скатов более четырех. Нужно понимать, что каждый дополнительный перелом кровли, конек или ендова потянет за собой дополнительные расходы.

    goodkrovlya.com

    Картинки крыши города, Стоковые Фотографии и Роялти-Фри Изображения крыши города

    Картинки крыши города, Стоковые Фотографии и Роялти-Фри Изображения крыши города | Depositphotos®

    IuliiaVerstaBO

    3676 x 5506

    IuliiaVerstaBO

    3877 x 5806

    IuliiaVerstaBO

    3570 x 5344

    IuliiaVerstaBO

    5976 x 3991

    ru.depositphotos.com

    Cherdachnye_skatnye_kryshi

    Cкатная крыша получила свое название благодаря тому, что состоит из скатов (наклонных плоскостей крыши, с уклоном больше 10%). По конструктивному решению крыши могут быть чердачными (раздельными) и бесчердачными (совмещенными). В чердачных крышах между кровлей и чердачным перекрытием находится нежилое помещение называемое чердаком. В бесчердачных крышах несущие элементы служат перекрытием верхнего этажа здания

    Рисунок 1 – Схема скатной крыши

    Крыша состоит из конструктивной части (несущий остов крыши, воспринимающий нагрузки от крыши и осадков) и самой кровли (облицовочный материал кровли — защита от внешнего воздействия). Уклон кровли способствует удалению с крыши атмосферных осадков. Выражается он в градусах или процентах.

    Уклон крыши назначают с учетом материала кровли и климатического района строительства, а также в зависимости от архитектурных и эксплуатационных требований. Каждый вид кровельного материала имеет свой оптимальный и предельный уклоны. Рисунок 2 – Фото скатной кровли с уклоном

    Так, минимальные уклоны крыш из рулонных двухслойных кровельных материалов-15 %, из листовой кровельной стали - 29 %, из черепицы - 50%. Максимальный уклон требует крыша из черепицы (крытые крыши) – 50% - это обеспечивает сток воды; минимальный - покрытия многослойным ковром (плоские крыши) с уклоном 1,5-5%. Увеличение уклона ската крыши повышает скорость стекание воды, снижая опасность протечек крыши, но увеличивает объем чердачного пространства.

    Рисунок 3 – Классификация крыш домов

    Односкатные крыши

    (крыша с одним уклоном от стены до стены). Односкатная крыша применяется для зданий расположенных на городских улицах, на которых не разрешены водоотвод (водосточные трубы) и сбрасывание снега. Применим для простейших построек (сарай, гараж)

    Рисунок 4 – Фото дома с односкатной крышей

    2-х скатные крыши (крыша с 2-мя скатами). Наиболее распространенный вариант кровли, применяется в любых видах зданий.

    Рисунок 5 – Фото дома с 2-х скатной крышей

    4-х скатные или полувальмовые крыши (крыша с 4-мя скатами). Полувальмовые крыши применяются как архитектурная форма преимущественно в дачном и сельском строительстве

    Рисунок 6 – Фото дома с полувальмовой крышей

    шатровая скатная крыша дома (вершины каждого ската сходятся в одной точке). Применяется для зданий с квадратным или многоугольным планом.

    Рисунок 7 – Фото дома с шатровой крышей

    шпилеобразная крыша дома состоит из нескольких крутых треугольников-скатов, соединяющихся в вершине. Перекрывает только часть крыши —башни, круглые стеновые конструкции.

    Рисунок 8 – Фото дома со шпилеобразной крышей

    Рисунок 9 – Формы крыш

    Рисунок 10 – Элементы крыш

    Рисунок 11 – Элементы крыши

    Вальмой называют треугольный скат, которым завершают торец двускатной крыши. Если наклонный скат покрывает только верхнюю или нижнюю часть торца, его называют полувальмой. Пересечения скатов, образующие выступающие углы, называют ребрами; образующие входящие углы – ендовами ( или разжелобками), верхнее горизонтальное ребро – коньком.

    Если скаты перекрывают торцовую стену и выступают в виде свеса, то получается фронтон. Если торцовая стена поднимается выше кровли и выступает над ней в виде парапета, то получается щипец. Щипец может иметь уступы, прямые наклонные линии, профильные линии типа волют и др. В пределах чердака иногда предусматривают жилые помещения - мансарды, в этом случае двускатная крыша может иметь дополнительные ребра, параллельные коньку, а скаты - разный уклон.

    Конструкции чердачных скатных крыш домов и их выбор

    Рисунок 12 – Выбор кровли в зависимости от уклона крыши

    1. от уклона крыши дома. Логично предположить, что на крышах с большим уклоном кровли (от 50градусов) снег не будет скапливаться, а будет падать на землю под действием силы притяжения Земли, соответственно нагрузка на конструкции будет меньшей, благодаря чему уменьшится сечение стропил. В случае если Вы выбрали пологую крышу (уклон до 20 градусов) то сечение стропил увеличится в несколько раз из-за того что крыше теперь придется воспринимать еще вес скопившегося снега.

    2. от величины перекрываемых пролетов. Чем больше перекрываемый пролет, тем более массивное сечение стропильной ноги необходимо для того, чтоб они выдержали нагрузку от кровли. К примеру, чтоб перекрыть односкатной кровлей строение с пролетом 5 метров будет достаточно стропила с шагом 1-1.2м и сечением 150*50мм, а для того чтоб перекрыть пролет 10 метров потребуется сечение из 2 досок 150*50мм и шаг стропил будет 0,6м или же нужно применить клееную балку высотой ориентировочно 30см.

    3. от требований долговечности конструкций. В целом долговечность крыши должна быть такой же как и долговечность здания, то есть для частных домов или коттеджей это 100лет. Долговечность работы конструкций крыши, при надлежащем уходе и правильной эксплуатации, такая:

    - деревянные 20-30лет (без капитального ремонта)

    - металлические 30-50лет

    - железобетонных 30-50лет

    Это расчетные значения и существует много примеров когда деревянные крыши эксплуатировались не одну сотню лет в правильных условиях эксплуатации.

    4. от огнестойкости конструкции. Огнестойкость является неотъемлемым атрибутом стропильной системы. Для зданий малой этажности (1-2 этажа), согласно строительным нормам, конструкции чердачных крыш должны не терять несущую способность (нести заданную на них нагрузку собственного веса, веса кровли и веса снег) и целостность при действии открытого огня на них от 15 минут (металл) до 45 минут (деревянные конструкции). Такой предел огнестойкости достигается при помощи оптимального сечения конструкции (чем больше сечение конструкции тем дольше она выдержит действие огня, но тем больше она стоит) и качественной огнезащиты (цементно-песчаной штукатурки, негорючих матов, антиперенов, защитных красок).

    5.от теплотехнических свойств кровли. Чем теплее кровлю необходимо получить, тем больше она будет весить и тем больше сечение конструкций кровли необходимо выбирать. К примеру вес минераловатных плит толщиной 100мм разнится от 16 до 50кг/кв.м, в тоже время такой же толщины пенопласт весит 6-12кг/кв.м. Если Вы решили сделать теплый чердак, то вес утепления будет действовать на стропильную систему и его нужно включить в расчет стропил, если чердак у Вас холодный то весь утеплителя действует на чердачное перекрытие, тем самым снижая нагрузку на стропильную систему и уменьшая сечение стропил.

    Деревянные конструкции крыши

    Наслонные стропила. Такой вид стропильной системы наиболее распространен, так как имеет очень удобную схему и может быть легко изменен в зависимости от конфигурации дома. Применяется когда ширина дома больше 7 метров и в доме есть одна или более продольных несущих стен (для опирания стоек).

    Висячие стропильные системы применяют в домах где нет посредине несущей стены на которую можно опереть крышу. Такая система применяется в случае если ширина дома не превышает 6-8м. Также таким видом стропил перекрывают небольшие хозяйственные постройки. В данной схеме стропила нижними концам опираются на боковые стены (без промежуточных опор), чем создают большие горизонтальные напряжения для стен. Для увеличения жесткости конструкции устраивают стяжку(затяжку) стропил благодаря чему уменьшаются распорные усилия и защищаются стены от опрокидывания.

    Рисунки 13,14 – Схемы стропил

    Схемы стропил:

    1 —стропильная нога;

    2 — диагональная стропильная нога;

    3 — опорная балка;

    4 — коньковый прогон; 5— стойка;

    6— мауэрлат;

    7— нарожники;

    8 – кобылки.

    Стропильные ноги, подкосы, а также стойки и прогоны делают из брусьев или толстых досок. Наиболее экономичны по расходу лесоматериала дощатые конструкции, однако они подвержены загниванию и опасны в пожарном отношении. Соединения элементов наслонных стропил производят на врубках или (при дощатых стропилах) гвоздях. В местах опирания стропильных ног на каменные стены для закрепления концов стропильных ног и распределения давления на большую площадь каменной кладки укладывают подстропильные брусья (мауэрлаты). Сечение мауэрлатов принимают 180X180 или 200X200 мм. При редкой расстановке стропильных ног мауэрлаты представляют собой короткие брусья (коротыши) длиной 500—700 мм; при частом расположении стропильных ног мауэрлат укладывают по всей длине стены. Для восприятия ветровых нагрузок концы стропильных ног через одну привязывают к стене скруткой из проволоки. Для устройства крыши над карнизной частью стены к концам стропильных ног прибивают гвоздями короткие доски («кобылки»). Кобылки заделывают в кладку стены и, если нужно устроить свес крыши, выпускают за поверхность стены.

    Рисунок 17 – Узел опирания на стену

    Рисунок 18 – Коньковый узел

    Железобетонные конструкции крыши

    В настоящее время также получили распространение сборные железобетонные стропила заводского изготовления. Такие стропила представляют из себя балки с узким деревянным бруском прикрепленным сверху, к которому специальными скобами или гвоздями монтируют обрешетку. Стропила имеют прямоугольное и тавровое сечение. Железобетонные стропила устанавливают на стены и коньковый прогон, соединив их между собой сваркой закладных деталей.

    Нет смысла применять железобетонные стропила при строительстве частного дома, если рядом нет завода железобетонных конструкций, который их производит, или же при монтаже крыши решено не привлекать кран, который смонтирует такие стропила. Также сложно решаются узлы опирания таких стропил на кладку стен, необходимо предусматривать дополнительные закладные детали, чтоб к ним варить стропила. Эти конструкции больше характерны для сооружений сельскохозяйственного назначения (склады, здания для хранения урожая, техники). Положительные стороны таких видов конструкций: долговечность, высокая прочность, простота в обслуживании, отрицательные стороны — потребность крана для монтажа и доставки, большой вес (200-300кг), сложность сочетания дерева и бетона.

    Стальные конструкции крыши

    Стальные конструкции кровли выполняются в виде стропильных ферм и предназначены для больших пролетов от 6м до 30м. Фермы представляют собой конструкции из профилей периодического сечения — спаренных уголков, гнутосварных труб прямоугольного и квадратного сечения. Фермы имеют двускатную треугольную форму с разными уклонами от 20 градусов. Опираются такие фермы на стены, через распределительные железобетонные подушки с закладными или колонны. На ферму при помощи сварки крепят прогоны из уголков и деревянного бруса, на которые в свою очередь набивают обрешетку. Для увеличение жесткости такой системы по нижним поясам ферм пускают горизонтальные связи из уголка. Металлические фермы редко применимы к частному домостроению, они являются более характерной чертой промышленного и гражданского строительства, такие строения как заводы, фабрики, ангары, склады, высотные общественные здания. Их применяют в частных домах со стальным модульным легким каркасом, так как весь дом состоит из легких металлических профилей и смысла вводить в несущий остов новый материал - дерево нет, в этом случае крыша решается очень просто по схеме «сварили ферму на заводе - привезли-смонтировали - готовая конструкция крыши».

    Стальные фермы очень просты в производстве — сварить можно на любом заводе. К плюсам таких конструкций можно отнести высокую прочность, возможность перекрывать большие пролеты, высокую жесткость. Минусы такой конструкции состоят в том что для монтажа необходима спецтехника (вес такой конструкции 20-30кг/кв.м по сравнению с деревянными конструкциями -5-20кг/кв.м), такие конструкции боятся огня (степень огнестойкости конструкций крыши 15-30минут) и коррозии без соответствующей подготовки.
