Крыши состав – какое основание покрытия, классификация материала, из чего состоит крыша, элементы, детальное фото и видео

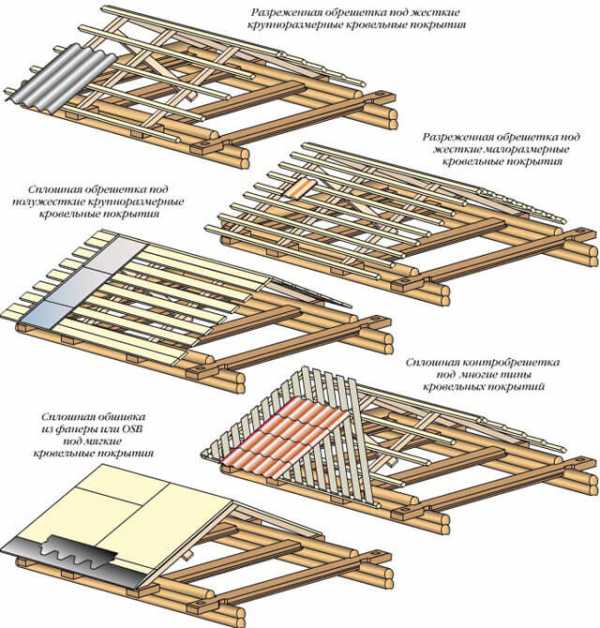

Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.

Изготовление обрешетки необходимо выполнять по следующим правилам:

• Все элементы должны быть надежно зафиксированы на стропильном каркасе.
• Соединение элементов над стропилинами располагают в шахматном порядке.
• Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
• На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
• Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.

Назначение и необходимость элементов конструкции

Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.

kryshadoma.com

Лекция 13

ТЕХНОЛОГИЯ УСТРОЙСТВА КРОВЕЛЬ

I. Состав крыши, назначение и виды кровель

Верхняя ограждающая конструкция зданий называется крышей.

Крыши могут быть:

а) скатными и плоскими (плоские могут быть эксплуатируемыми)

б) чердачными и бесчердачными

Крыша состоит из:

а) несущей части (фермы, панели)

б) теплоизоляционного слоя

в) кровли (наружной оболочки)

Кровля служит для защиты остальных частей зданий от атмосферных воздействий (дождя, снега и т.д.)

1) рулонной, получаемой последовательным наклеиванием при помощи горячих или холодных мастик рубероида, толя и др. рул. материалов

2) мастичной, получаемой последовательной укладкой нескольких тонких слоев мастик или эмульсией (битумных, битумно-полимерных, гидрокамовых)

3) штучной, получаемой укладкой черепицы, асбестоцементных, металлических, стеклопластиковых и др. плоских и волнистых листов

4) беспокровной, получаемой пропиткой поверхности крыши гидрофобными веществами ( эмульсия ТКЖ-94)

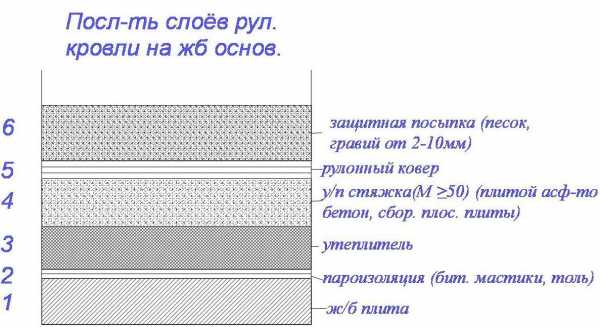

II. Структура рулонной кровли, материалы

Рулонные кровли подразделяют на :

— плоские, с уклоном 2,5 %

-скатные, с уклоном > 2,5 %

Наибольшие уклоны скатов рулонных кровель не должны превышать 25%.

Основанием под рулонную кровлю должна быть сплошная, гладкая, жесткая, сухая поверхность. От состояния основания зависит долговечность кровли.

Рулонный ковер укладывают по стежке, служащей для выравнивания основания и придания жесткости и заданных уклонов, а так же по ж/б плитам или деревянному настилу.

В качестве утеплителя используют материалы:

1) плитные (ДВП, пеностекло, мин. вата, ячеист бетон)

2) монолитные (керамзитобетон)

3) сыпучие 9керамзит, пемза, шлак)

Толщина стяжки:

10 мм – при монолитном утеплителе

15-20 мм – при плитном

25 — 30 мм – при сыпучем

Количество слоев рулонных материалов зависит от уклона: > 15% — 2 слоя; 7-15% — 3 слоя; 2,5-7%- 4 слоя; < 2,5% — 5 слоев.

Для верхнего слоя используют рубероид с чешуйчатой или крупнозернистой подсыпкой. При применении толя по верху обязательно устраивают защитный слой из втопленного в мастику гравия, известняка и др.минералов, крупностью 5…10 мм.

При уклонах до 3% используют только биостойкие материалы (толь, стеклорубероид, полимерные пленки), а в мастики добавляют антисептик.

Рулонные кровли применяются чаще других из-за:

а) дешевизны

б) простоты их устройства

Недостатки:

1. недолговечность (5-7 лет)

2. трудоемкость (уровень механизации 10%)

3. трудность умтройства в плохих погодных условиях

III. Устройство рулонных кровель

Кровельные работы включают:

1. подготовку основания под пароизоляцию и ее устройство

2. укладку утеплителя

3. выравнивания основания под ковер (стежка)

4. огрунтовку основания

5. устройство ковра и его защиту

Грунтовку делают для обеспечения лучшего приклеивания ковра (эмульсии или мастиками). Рулонные материалы перед наклейкой очищают от посыпки (при холод. Мастиках – необязательно). Выдерживают в раскатанном состоянии в течение 20-24 часа при положительной температуре, для обеспечения плотного прилегания к основанию.

В начале обклеивают отдельные детали – карнизы, водостойкие воронки, свесы, перегибы, ендовы (запад-е углы). Затем начинают послойное наклеивание полотнищу внахлест. Для этого используют наклеечные машины, которые наносят мастику, разматывают рулоны и прикатывают катками. При уклоне до 15% полотнища укладывают перпендикулярно стоку воды ( снизу вверх), а при большом уклоне – параллельно стоку. Это связано с удобством выполнения работ (чтобы ковер не сползал со ската).

Мастики подают по трубам кранами(в тарах). Холодные мастики наносят при помощи пистолетов-распылителей, горячие-форсунками.

При использовании холодных мастик необходима выдержка в течении суток.

Битумные материалы (рубероид, пергамент, изол) приклеивают на битум. Мастиках, дегтевые (толь) – на дегтевых, полимерные (полимеры) – на гидрокамовых.

studfiles.net

Из чего состоит крыша дома. Элементы, виды крыш, их конструкции

Из чего состоит крыша дома

Содержание статьи

Тем не менее, собираясь самостоятельно возводить, этот самый важный элемент строения, своими руками, нужно знать из чего состоит крыша дома, её основные элементы и конструктивные особенности.

Так что же собой представляет собой крыша?

Из чего состоит крыша дома-элементы

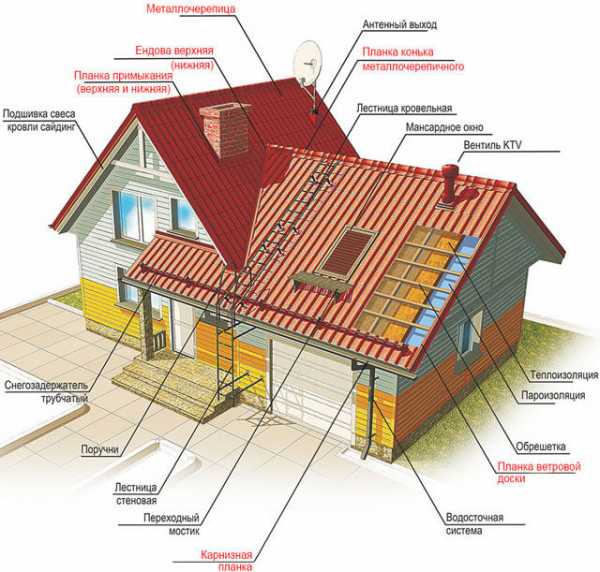

Конструкция и основные элементы крыши это:

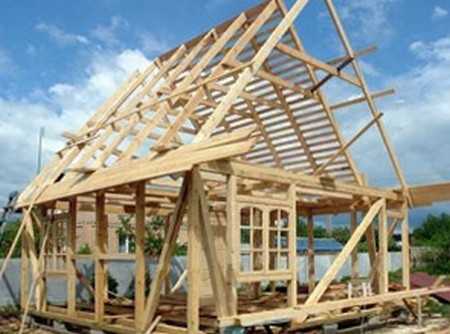

Стропила – конструкции, выдерживающие весь груз кровли, нападавшего снега, пролившегося дождя. В основном, делаются из балок большого сечения, сделанных из качественного дерева, без дефектов.

Основание – выглядит, как обрешетка из дерева, а иногда и представляет собой сплошную конструкцию, в зависимости от используемого материала. Именно на основание далее крепится кровля.

Кровля – часть крыши, расположенная в самом верху и защищающая здание или сооружение от осадков. Она же состоит из множества следующих элементов:

•  Скаты – предназначены для стекания накопившихся осадков с крыши;
•  Коньки – закрывают щели там, где стыкуются два ската;
•  Наклонные ребра – представляют собой выпирающие углы в тех местах, где соединяются скаты;
•  Ендова или специальные желобки – это, внутренние углы, которые получаются между двумя скатами;
•  Свес карниза – часть ската, лежащая в горизонтальной плоскости, которая выходит за границу здания;
•  Фронтальный свес – наклонённая часть ската, выступающая за стены;
•  Капельник – элемент ската в виде планки, защищающий стены здания от влаги;
•  Желоба для накопления и отвода осадков – как правило, сюда входят водосточные трубы и специальные воронки.

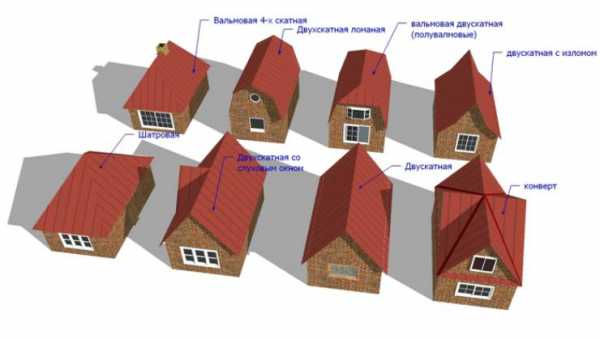

Виды крыш

Сегодня в малоэтажном строительстве наибольшей популярностью пользуются односкатные и двускатные крыши. Конструкция таких крыш достаточно проста для возведения собственными руками, не требует привлечение спецтехники для работы.

О том, как построить двухскатную крышу, было написано ранее.

Материалы для покрытия крыши тоже могут быть разными:

Рулонные — отличаются довольно низкой ценой и лёгким, без особых премудростей монтажом. К недостаткам можно отнести быстрое разрушение от действия осадков.

Листовые – это металлочерепица, картонно-битумные листы и шифер.

Покрытия из мембраны – относятся к новинкам. Их состав включает в себя соединения полимеров и каучука. Такие материалы «не боятся» воды, огня, пропускают пар и долго служат.

Сэндвич-панели – состоят из стальных листов с утеплителем между ними. Очень хорошо переносят температурные перепады, имеют долгий срок эксплуатации. Очень часто используются в качестве кровельных материалов различных складов, офисных зданий и т.д.
Вот такое устройство имеет крыша и ее элементы.

samastroyka.ru

60. Состав основных процессов устройства кровли

Технология кровельных работ зависит от конструктивного решения крыши и вида применяемых кровельных материалов.

Комплексный процесс устройства кровель состоит из заготовительных, подготовительных, транспортных и основных процессов. Структура отдельных процессов зависит от вида кровли и методов производства работ.

Заготовительные процессы включают: очистку рулонного материала от посыпки; раскрой его; изготовление элементов кровли из листового оцинкованного металла; разрезку и обрезку углов асбестоцементных листов, сверление отверстий в штучных кровельных элементах; приготовление мастик, эмульсий и т.д. Выполняют их, как правило, в специализированных мастерских.

Подготовительные процессы состоят из операций по подготовке основания для устройства кровли. Для кровель из штучных материалов устраивают прогоны, обрешетку; для рулонных и мастичных кровель — выравнивают основание, очищают его от мусора, пыли, просушивают при необходимости, грунтуют его поверхность.

Транспортные процессы связаны с доставкой материалов на строительный объект с использованием контейнеров, а также подачи их на рабочее место.

Основные процессы связаны с укладкой кровельного материала и его креплением к основанию

61. Выбор рациональной схемы организации устройства кровли.

Схемы разрабатывают на устройство кровли для плоских и скатных крыш зданий.

Предусмотрено устройство пароизоляции из рулонных материалов на битумной мастике, теплоизоляции из легкобетонных минеральных плит, гидроизоляционного ковра, защитного слоя из гравия или светозащитного покрытия.

В зависимости от вида гидроизоляционного ковра в схемах даны следующие варианты устройства кровли: из рулонных традиционных материалов, наплавляемого рубероида (холодным и горячим способом), битумных эмульсий катионного и анионного типа, битумных и битумно-полимерных мастик на твердых эмульгаторах.

Основание покрытия должно быть ровным, прочным, чистым и сухим в соответствии с требованиями.

Огрунтовку выравнивающей стяжки производить холодной грунтовкой.

Пароизоляционный слой в зависимости от проекта выполнять оклеечными (один-два слоя рулонного материала на мастике) или обмазочным (мастичным).

Теплоизоляционный слой из плитного утеплителя должен соответствовать требованиям.

Выравнивающий слой толщиной 15-20 мм (стяжку) устраивать из цементно-песчаного раствора, приготовляемого и доставляемого на объект централизованно (в осенне-зимний период для кровель с уклоном до 20 % рекомендуется стяжка из асфальтобетона).

Очистку и перемотку рулонных материалов производить на объекте до подъема их на покрытие.

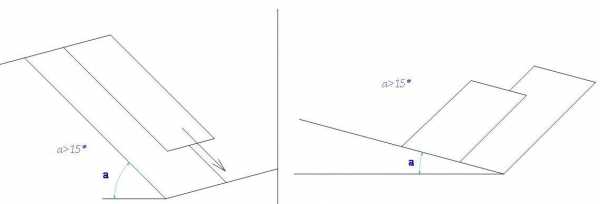

При уклонах крыш до 15 % полотнища рулонного ковра наклеивать перпендикулярно, а при уклонах выше 15 % — параллельно стоку воды.

Защитный слой устраивать из мелкого гравия или другого морозостойкого материала (фракции до 6 мм), втопленного в мастику.

Светозащитное покрытие выполнять краской.

Кровельные работы в зимнее время производить при температуре наружного воздуха не ниже -20 °С. Кровельные материалы доставлять к месту работ в утепленных емкостях. Основание очищать от снега и наледи и высушивать.

studfiles.net

разновидности, сбор нагрузок, типы, как устроена шатровая, определение

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Крыша – это важный элемент конструкции любого дома, призванный обеспечить защиту внутренних помещений от различных атмосферных воздействий. Рассмотрим, какие традиционные и новые виды кровли сегодня используются в строительстве.

Прежде чем приступить к обзору используемых кровельных материалов и конструкций крыш, стоит пояснить, что строители называют кровлей.

Существует достаточно четкое определение – кровля это верхняя ограждающая конструкция любого здания. В состав кровли входит:

• Несущая часть. Это стропила, прогоны и прочие элементы, которые используются для передачи нагрузки, создаваемой собственным весом кровельного покрытия, а также снегом и ветром, на опорные элементы и стены здания.
• Наружная оболочка. Это верхнее покрытие крыши, которое защищает внутренние слои от намокания и воздействия ветра.

Конструкция кровли

По конструкции кровли можно поделить на две большие группы:

• Чердачные;
• Бесчердачные.

Первый вариант кровли может быть выполнен с утеплением или без него. При строительстве холодной (неутепленной) кровли теплоизоляция верхних этажей достигается за счет утепления перекрытий.

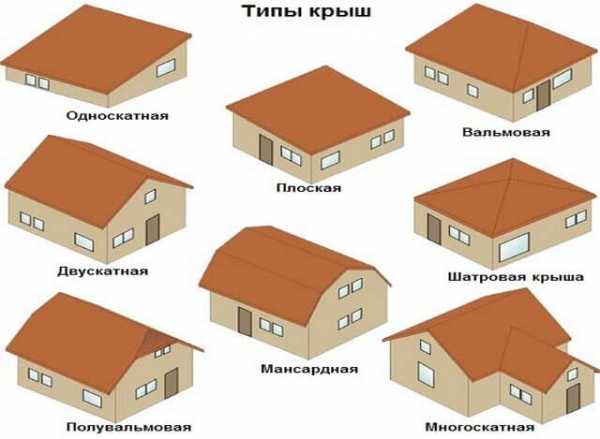

Кроме того, кровли делятся по конструктивному типу на плоские и скатные.

Последние, в свою очередь, подразделяются на следующие разновидности:

• Односкатная. В этом случае несущая конструкция кровли опирается на противоположные стены здания, имеющие разную высоту.
• Двускатная. Это классический вариант для небольших жилых домов. Такая кровля может иметь равномерный или неравномерный скатный угол и отличаться размерами свесов.
• Вальмовая. Такая кровля имеет четыре ската. Причем два из них выполнены в виде трапеции, а два – в виде треугольника.
• Еще один вариант четырехскатной крыши — кровля шатровая. В этом случае, все скаты сводятся к одной верхней точке и выполняются в виде равнобедренного треугольника. Такой вариант кровли используется на зданиях, имеющих квадратный план.
• Многощипцовая. Кровля, имеющая большое количество ребер и ендов (внешних и внутренних углов). Такой вариант применяется на домах, имеющих план в виде сложного многоугольника.
• Мансардная. Этот вариант кровли используется там, где чердачное помещение планируется использовать, как жилой этаж.
• Купольные и конические крыши применяются на зданиях, имеющих план в форме окружности.

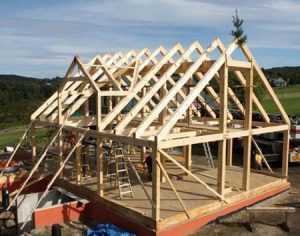

Несущие конструкции кровли

Несущие конструкции кровли

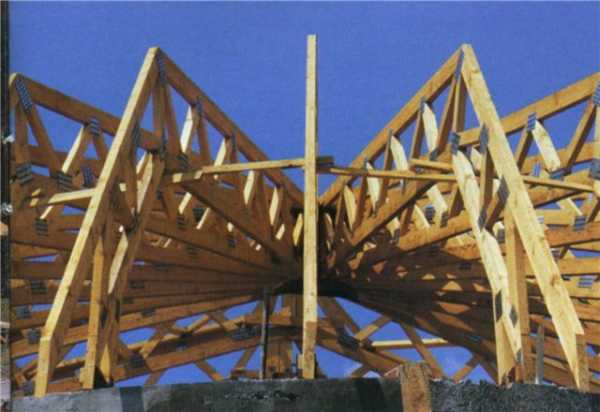

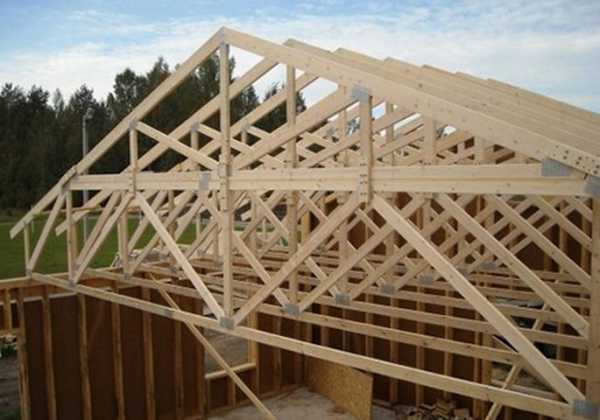

Несмотря на то, что существуют разные виды кровель, в основе любой стропильной системы лежит треугольник, так как это наиболее экономичная и жесткая конструкция.

Треугольную форму создают стропильные ноги (верхний пояс) и затяжки (нижний пояс). Верхняя часть стропильных ног сходится в коньке крыши, а нижний пояс крепится на стены дома.

Состав «кровельного пирога»

Для того чтобы надежно защитить дом от непогоды одного кровельного покрытия, уложенного на несущие конструкции недостаточно. Для повышения защитных свойств создают многослойный «пирог», в котором каждый из слоев играет определенную роль. Рассмотрим, как устроена кровля.

Как правило, в состав кровельного пирога входят:

• Верхний (укрывной) кровельный материал.
• Гидроизоляционный слой;
• Утеплитель;
• Пароизоляция.

Что влияет на выбор кровельного материала?

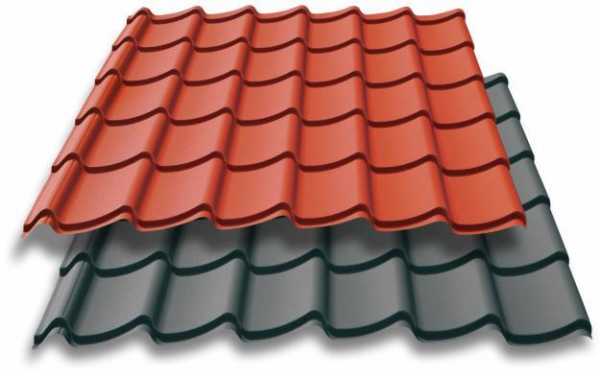

Металлочерепица – современный кровельный материал

Как правило, больше всего сложностей возникает при выборе укрывного кровельного материалы. При устройстве такой конструкции, как кровля — виды материала должны выбираться с учетом нескольких важнейших факторов.

Среди них:

• Архитектурное решение. При выборе материала необходимо учитывать форму и конструкцию кровельной системы, а также внешний вид будущего здания.
• Необходимо учесть и такой параметр, как сбор нагрузок на кровлю. Следует помнить, что несущие конструкции должны быть способны выдержать не только вес кровельного пирога, но и вес снежного покрова, и ветровую нагрузку, характерную для региона, где проводится строительство

Какие же гарантийные сроки устанавливают производители на разные виды кровельных покрытий?

• Мягкая черепица – 15-20 лет. Причем гарантия дается именно на герметичность покрытия, но на сохранение его цвета.
• Металлочерепица — 5-25 лет. Срок гарантии зависит от качественных характеристик стали, которая используется для изготовления кровельного материала.
• Натуральная черепица -20-30 лет. Гарантия может быть аннулирована, если были нарушены условия транспортировки.
• Шифер -10 лет;
• Волнистый битумный листовой материал (типа ондулина) — 15 лет;
• Кровельная сталь и профнастил – 15-20 лет;
• Кровля сланцевая – 30-40 лет
• Кровля фальцевая – 15-20 лет;
• Кровля медная – 40-50 лет.

Совет! Срок гарантии на покрытие и срок эксплуатации кровельного материала это далеко не одно и то же. Как правило, срок службы раза в два превышает срок гарантии на материал.

Типы кровельного материала

Материалы для монтажа рулонной кровли

При всем разнообразии выборов материала, можно выделить следующие разновидности кровли:

• Рулонные;
• Наливные или мастичные;
• Пленочные или мембранные;
• Листовые;
• Штучные.

Рассмотрим эти типы материалов и особенности их монтажа.

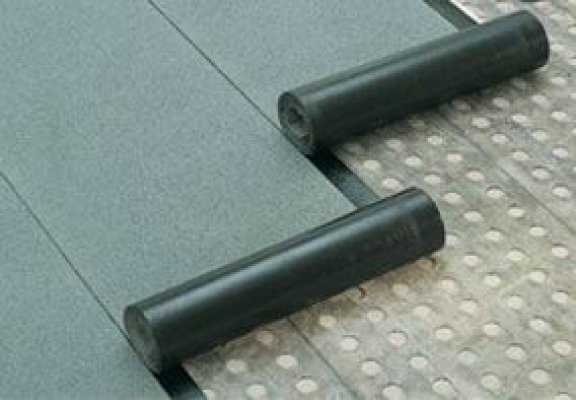

Рулонные кровли. Для их создания используются полимерные, полимерно-битумные и битумные материалы с армирующей основой (стеклоткань, полиэстер, картон).

Такие материалы, как правило, используются на плоских кровлях. Для монтажа кровли строится сплошная обрешетка из фанеры, плоского шифера или аналогичных материалов. При выполнении ремонтных работ новый материал может укладываться прямо на изношенное покрытие, которое должно быть очищено от мусора.

Крепится рулонный материал путем наплавления. Мастер разогревает основание и нижнюю часть материала, свернутого в рулон, после расплавления битума материал раскатывается и для лучшего приклеивания прикатывается валиком.

Совет! Такую работу удобнее выполнять вдвоем. Один работает с горелкой, второй – раскатывает материал и прикатывает его валиком.

Наливная или мастичная кровля. Этот вариант удобен для плоских крыш, имеющих прочное основание. Композицию, состоящую из одного или двух компонентов, наносят на подготовленное основание и разравнивают.

После отвердевания, покрытие становится полностью герметичным, эластичным и достаточно прочным.

Работу по монтажу начинают с подготовки основания, оно должно быть сухим и тщательно очищенным.

На первом этапе раскатывают армирующий материал (как правило, стеклоткань), затем равномерно наносят мастику, приготовленную по инструкции, данной производителем.

Мастика для крыши пропитывает стеклоткань и хорошо приклеивается к основанию. Таким же образом делаются последующие слои.

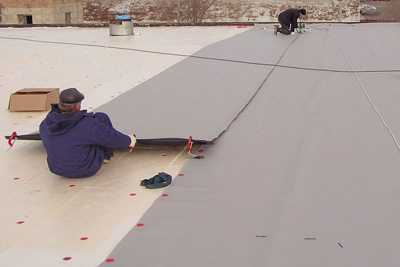

Мембранные кровли. Этот вариант применяют для кровли с небольшим углом наклона. В качестве покрытий для кровли применяют полимерные мембраны, обладающие высокой прочностью.

Полотнища сваривают между собой, используя горячий воздух или специальные самовулканизирующиеся ленты. Основное достоинство данного покрытия – простой и быстрый монтаж.

Монтаж мембранной кровли

Мембранные материалы монтируются на плоские основания, можно на старую кровлю. Для сваривания отдельных полотнищ используется горячий воздух (строительный фен или специальная сварочная машинка).

Иногда для этих целей применяют специальный скотч, имеющий двухстороннюю клеящую поверхность. Мембранное полотно к кровле крепится на клеевой состав или механическим способом (шурупами или гвоздями).

Листовые материалы для кровли. К этой группе материала относятся шифер, ондулин, стальные кровельные листы, профнастил, металлочерепицу. Такой материал отлично подходит для скатных крыш.

При всем разнообразии выбора, технология установки этих материалов имеет много общего: кровельный лист  крепится на обрешетку при помощи саморезов, гвоздей или иного крепежного материала.

Из листового материала можно монтировать и бюджетные кровли (например, с использованием шифера) и создавать элитные покрытия (например, из меди).

Наборные или штучные кровельные материалы. В эту крупу входят различные виды штучной черепицы: натуральная, полимерно-песчанная и цементо-песчанная.

Штучные материалы крепятся на скатные кровли. Если уклон ската составляет 50 градусов и больше, то черепица нуждается в дополнительном закреплении при помощи кляймеров или шурупов.

Очень важно правильно собрать стропильную конструкцию, потому что вес натуральной и цементно-песчаной черепицы достаточно большой.

Природные кровельные материалы. Несмотря на то, что использование природных материалов является традиционным вариантом строительства кровли, сегодня с их использованием монтируют только элитные покрытия.

Примером может послужить камышовая или сланцевая кровля.

Выводы

В современном строительстве используются самые разные типы кровли. Чтобы подобрать наиболее удачный для данного проекта вариант, который подойдет застройщику и по цене, и по качеству, лучше обратиться за консультацией к спе

krovlyakryshi.ru

Крыша и кровля: виды, устройство, технологии монтажа

Меню

• Планирование, подготовка
• Фундамент
• Подвал

• Стены, перегородки
• Перекрытия
• Крыша, кровля

• Окна
• Двери
• Полы

• Водопровод, водоснабжение
• Канализация

Контакты:

gold-cottage.ru

Виды кровель и состав кровельных работ. Схема устройства мягкой кровли.

Ознакомиться с нашими предложениями, посмотреть цены и примеры выполненных работ по интересующей Вас теме Вы можете, перейдя по любой из вышеперечисленных ссылок.

Рис.1. Схема устройства водоотвода: а — наружный организованный водосток; б — внутренний организованный водосток; в — наружный неорганизован

Рис.2. Подготовка под мягкую кровлю асбестоцементных листов: 1 — сборные плиты; 2 — пароизоляция; 3 — засыпная теплоизоляция; 4 — асбестоцемент

Рис.3. Битумоварочный котел с ручным побудителем: 1 — корпус котла; 2 — загрузочный люк; 3 — крышка; 4 — предохранительная решетка; 5 — граница дн

Рис.4. Конструкция усиления мастичного кровельного ковра в примыкании к парапетной панели: а — при высокой отметке панели; б — при низкой; 1 —

Крыша представляет собой верхнюю ограждающую часть здания, предназначенную для его защиты от атмосферных осадков, колебаний наружной температуры, солнца и ветра. В состав конструктивных элементов крыши входят кровля; теплоизоляция, пароизоляция и несущие конструкции.

Кровля является верхней водонепроницаемой конструкцией крыши, служащей для защиты здания от атмосферных осадков. Различают кровли из рулонных, мастичных и штучных материалов.

Рулонные кровли выполняют из рубероида на приклеивающих мастиках, из наплавляемых рубероидов и полимерных материалов, мастичные — из мастик и эмульсий.

Механизированное устройство кровли из рулонных материалов позволяет (по сравнению с ручным способом производства работ) повысить производительность труда в 5-6 раз, а при устройстве мастичных армированных кровель — в 8-9 раз.

Кровли из штучных материалов устраивают чаще всего из волнистых асбестоцементных листов, листовой стали, профилированного настила и из железобетонных и армоцементных; панелей. Реже кровли выполняют из волнистых резиновых и плоских асбестоцементных листов, черепицы и древесных материалов.

Кровля здания в общем случае может включать следующий элементы: скаты (наклонные плоскости), наклонные ребра (пересечения наклонных скатов), конек (выступающее горизонтальное ребро), ендовы и разжелобки, которые образуют входящие углы, карнизные и фронтонные свесы.

Водоотвод с крыши может быть организованным (наружным и внутренним) и неорганизованный (наружным). Наружный организованный водоотвод (рис.1) устраивают на крышах с уклоном более 15%. Такой водоотвод располагают на чердачных крышах. Наружный неорганизованный водоотвод не предусматривает устройства желобов, им пользуются на зданиях высотой до пяти этажей.

Технологический процесс устройства кровель зависит от их конструкции и в общем случае включает подготовку кровельных материалов и оснований, транспортировку материалов, к месту укладки, устройство покрытий и примыканий, сопряжений, выступов, конька, отделку основного покрытия.

Тип кровли устанавливается проектом. Строительные организации в порядке рационализации при наличии у них соответствующих материалов по согласованию с заказчиком могут изменять конструкции кровельных покрытий.

Основанием для рулонных кровель может служить непосредственно теплоизоляционный слой, цементно-песчаная или асфальтовая стяжка, выполненная по теплоизоляционному слою, поверхность железобетонных, армоцементных и асбестоцементных несущих элементов покрытий.

При устройстве рулонной кровли непосредственно по теплоизоляционному слою этот слой должен иметь достаточную жесткость и прочность на сжатие в пределах 0,1-0,2 МПа. Этим условиям удовлетворяют плиты из пенополистироида, пенополиуретана (с добавками антипиренов), гидрофобизированные минераловатные плиты повышенной жесткости, а также перлитопластбетонные плиты.

Минераловатные плиты наклеивают поверх пароизоляционного слоя на битумной мастике, легкобетонные плиты, фибролитовые, из пеностекла укладывают насухо, обеспечивая плотное прилегание к основанию.

Сыпучий утеплитель распределяют слоями между выставленными по нивелиру маячными рейками. Каждый слой уплотняют площадочным вибратором.

По плитам из перлитобитума, фибролита, пенобетонов, из ячеистых бетонов и пеностекла, а также по монолитному керамзитобетону выполняют выравнивающую стяжку из цементно-песчаного раствора прочностью 5 МПа и толщиной 15 мм. По засыпным утеплителям устраивают стяжку толщиной 25 мм из цементно-песчаного раствора.

Работы по устройству оснований подрулонную и мастичную кровлю включают удаление воды с основания всасывающей машиной, устройство карнизных свесов, установку закладных элементов для крепления труб, антенн, размещение воронок внутреннего водостока, оштукатуривание вертикальных поверхностей каменных конструкций, примыкающих к покрытию, устройство закруглений или наклонных бортиков в местах примыканий, а также пароизоляции, теплоизоляции (для утепленных кровель) и стяжек для выравнивания поверхностей.

Расстояние между рейками назначают в пределах 2-3 м. После этого между маячными рейками лопатой расстилают раствор и заглаживают его с уплотнением правилом в виде широкой доски с ручками на концах. Правилом, проходят по каждой карте два раза. По свежему раствору не позднее 4 ч после укладки наносят грунтовку (смесь растворителя и битума) и выдерживают до набора прочности раствора, исключающей его выкрашивание. После этого снимают рейки и, используя карты из затвердевшего раствора как направляющие, укладывают раствор в промежутки между ними и наносят на него грунтовку.

Основания с уклоном более 5% грунтуют только по затвердевшей и обеспыленной поверхности. Допустимая влажность основания под грунтовки на неводной основе не должна превышать 4% для бетонных поверхностей и 5% для цементно-песчаных. Поверхность оснований при нанесении составов на водной основе не должна содержать капельной влаги.

Отклонение плоскости основания не должно превышать 0,2%, а толщина слоев элементов конструкций и грунтовки по свежеуложенному раствору — 10% и грунтовки по отвердевшей стяжке — 5%.

В зимнее время под мягкие кровли готовят основание из плоских конструктивных асбестоцементных листов размером 1600 X 3000 мм, а также из цементно-стружечных плит.

Асбестоцементные листы укладывают по мягким плитным (или насыпному) утеплителям. Для увеличения жесткости и прочности основания в углах стыковки четырех листов подкладывают подкладки из асбестоцементных листов (рис.2).

Швы между листами проклеивают полоской рубероида или стеклоткани.

Основания под асбестоцементные волнистые листы обыкновенного профиля устраивают в виде обрешетки из деревянных брусков. Стыки брусков обрешетки располагают вразбежку. Расстояние между брусками назначают таким образом, чтобы каждый лист опирался на три бруска. Стыковку листов по длине осуществляют на опоре.

При необходимости лист обрезают у фронтонного свеса по верху волны.

На коньке крыши под шиферную кровлю устанавливают выступающий брусок и на этот брусок и рядом с ним с двух сторон прибивают три бруска.

В местах разжелобкой и ендов устраивают сплошные дощатые основания под стальную кровлю.

Под металлическую кровлю на нижней части ската (у карнизных свесов) выполняют сплошное дощатое основание, выше — прореженное (в соответствии с проектом). Работы по устройству обрешетки под металлическую кровлю и под волнистые асбестоцементные листы аналогичны.

Приготовление мастик

Для устройства рулонных кровель используют горячие и холодные мастики. Среди горячих мастик выделяют битумные и битумно-резиновые. К холодным мастикам относят битумные, битумно-латоксные-кукермальные и битумно-бутил-каучуковые, а также битумно-наиритовые композиции.

На покрытиях с уклонами менее 2,5% в битумные мастики вводят антисептики: кремнефтористый или фтористый натрий в количестве 4-6% от массы битума, низкосортный асбест, а также химические вещества, препятствующие прорастанию семян. Не допускается применение холодных мастик с растворителями для наклейки рулонного ковра по пенополистиролу и для наклейки рубероида с основой из стекломатериалов.

Горячие битумные мастики приготавливают смешиванием в расплавленном состоянии легкоплавкого дорожного битума и тугоплавкого кровельного битума БНК-90/30 с добавкой волокнистого асбеста 2-го сорта (12-15%) и пылевидного наполнителя (05-30 %). В качестве пылевидного наполнителя применяют молотые известняк, доломит, трепел, мел.

В состав холодных мастик входят битумный сплав с температурой размягчения 60-70 °С, сланцевый лак кукерсоль, а в мастики с индексом «л» — латекс. Битумно-наиритовые композиции содержат хлорпреновый каучук (наирит), битум, вулканизатор, растворитель, мягчитель и наполнитель.

Все битумные мастики, как правило (при строительстве в городе) — приготавливаются в заводских условиях. В условиях строительной площадки разрешено приготавливать горячую битумную мастику, если есть битумоварочный котел, обеспечивающий механическое перемешивание компонентов (рис.3). а также сушильные агрегаты для их предварит тельной сушки.

Битумно-резиновую мастику готовят при температуре 200-210 °С, вводя в смесь при непрерывном перемешивании подогретую до 70 °С резиновую крошку.

Грунтовки применяют в холодном виде для обеспечения сцепления кровельных материалов с основанием, а также для предотвращения испарения воды из свежеуложенных песчано-цементных стяжек.

Для устройства мастичных кровель, содержащих битумные эмульсии, грунтовки превращают в эмульсии с водой в соотношении 1:1.

При приготовлении грунтовок нефтяной битум — БН-70/30 и БН-Щ/10 подопревают до температуры 140 °С и выпаривают из него воду, после чего охлаждают ниже температуры вспышки (60 °С — у бензина и 90-100 °С — у керосина). Температуру охлаждаемого битума контролируют термометром. Охлажденный битум постепенно выливают в растворитель при постоянном перемешивании деревянной мешалкой. Грунтовку приготавливают в отдельных емкостях не ближе 10 м от битумоварочного котла.

Устройство кровель в местах примыкания

Устройство кровель в местах примыкания к выступающим конструкциям является очень ответственным процессом. При неправильном выполнении примыканий возникают протечки крыши.

При устройстве оклеечной кровли на примыканиях до устройства основного гидроизоляционного ковра оклеивают все элементы, находящиеся ниже уровня основного покрытия. К таким элементам относят водоприемные воронки внутреннего водостока, стеновые свесы, ендовы и т.д. Выступающие над оклеечной кровлей элементы оклеивают после наклейки основного ковра.

Водоприемные воронки для внутренних водостоков в жилых зданиях с неэксплуатируемыми крышами и пологими кровлями размещают в предварительно выполненном в железобетоне приямке глубиной около 50 мм и диаметром 800 мм(рис.4).

Вначале через отверстие в покрытии пропускают и сажают на раствор чашу водоприемной воронки. Верх чаши размещают на 20-30 мм ниже поверхности кровли. Поверх чаши устраивает гидроизоляционный ковер, который в радиусе 400 мм усиливают дополнительными (одним или двумя) слоями стеклохолстa на мастике, после чего на них на болтах закрепляют верхнее прижимное кольцо. Патрубок приемной воронки соединяют с, водоотводящим стояком скользящим стыком. Жесткая заделка патрубка в стояк приводит при температурных деформациях отрыву чугунной чаши от патрубка.

Кровельный ковер в местах примыкания к железобетонным вертикальным стенкам (рис.4) доводят до верха скоса из раствора. Поверх ковра наклеивают (сплошь или в отдельных очках) первый дополнительный слой кровли, к которому сплошь (во всех случаях) наклеивают на мастике второй слой, прикрепляют его дюбелями к стенке и закрывают сверху на дюбелях Защитным фартуком из стали.

Схема устройства мягкой кровли

articles.kazap.ru
