Как сделать двухскатную крышу

Долговечность стен частного дома и комфортное проживание в нем напрямую зависят от надежной крыши. Среди различных типов крыш для загородных домов наиболее распространена двухскатная крыша. Своей популярностью она обязана простоте конструкции, легкости возведения и наличию большого чердачного помещения, в котором можно обустроить мансарду. Выполняя строительство двухскатной крыши своими руками, необходимо обладать пониманием того, что делаешь, и уметь обращаться с инструментом. Поэтому, перед тем как сделать двухскатную крышу, следует ознакомиться с устройством крыши, её элементами, особенностями монтажа и разработать её проект.

  1. Устройство двухскатной крыши
  2. Строительство двухскатной крыши
    • Возведение стропильной конструкции
    • Изоляция двухскатной крыши
    • Укладка кровли
  3. Двухскатная крыша своими руками: видео – инструкция

Устройство двухскатной крыши

Выбор и создание конструкции двухскатной крыши начинается еще на этапе проектирования дома. Но если приходится переделывать крышу уже построенного дома, то проект двухскатной крыши можно разработать отдельно и затем его реализовать. Главное – сохранить общий архитектурный стиль.

Перед тем как построить двухскатную крышу, необходимо разработать её проект с чертежной документацией. Создать его можно самостоятельно. Для этого потребуются навыки работы с компьютером и знание архитектурной программы, например, ArchiCAD. Выполняя подобные работы в первый раз, лучше всего обратиться за помощью и консультацией к специалисту. Также, всю работу над проектом можно делегировать профильным организациям, которые занимаются этим не один год и могут предоставить ряд уже готовых и проверенных временем двухскатных крыш.

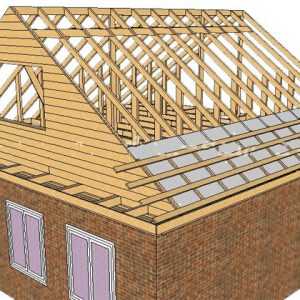

Двухскатная крыша: фото

Чтобы создать проект крыши самостоятельно, необходимо разбираться в элементах конструкции и материалах для её строительства, так как без этих знаний можно допустить серьезную ошибку.

Конструкция двухскатной крыши состоит из следующих основных элементов:

  • Кровля.
  • Обрешетка и контробрешетка.
  • Коньковый прогон.
  • Стропила.
  • Мауэрлат.
  • Стойки.
  • Раскосы и диагональные связи.

Важно! Две стропильные ноги, соединенные между собой и усиленные раскосами, называются «ферма». На фото показано несколько типов различных ферм.

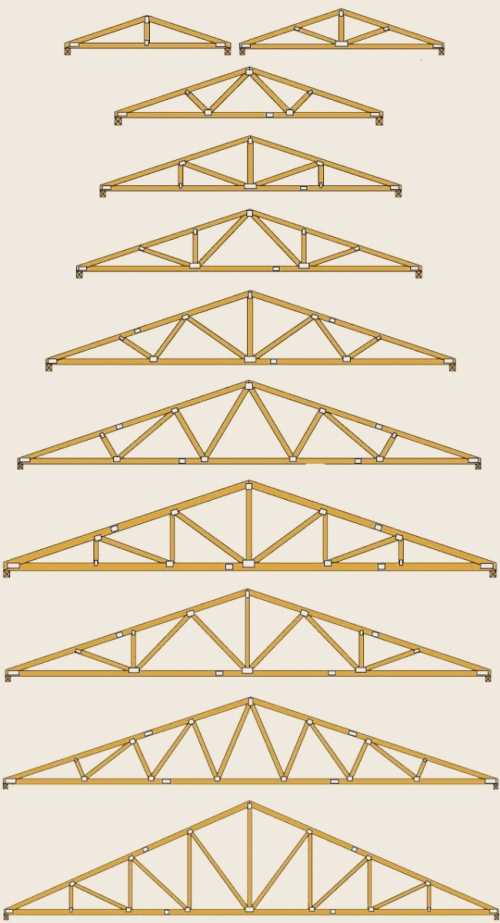

Все эти элементы являются частью стропильной системы, которая может быть двух типов: висячая и наслонная. Первый используется в случае, когда стропила опираются лишь на две наружные стены. Второй тип имеет три и более точки опоры – наружные и внутренние стены. Эти два типа могут быть использованы одновременно. Для части дома, где есть промежуточные опоры, используют наслонные стропила, а там, где таких опор нет, – висячие.

Материалом для стропил и обрешетки может быть металл или древесина. В частном строительстве дерево более предпочтительно, и причиной тому его низкая стоимость и доступность. В представленной ниже таблице указаны все элементы стропильной конструкции и рекомендуемое сечение деревянного бруса и доски.

Таблица №1

При создании проекта также необходимо учитывать длину стропил и шаг, с которым они будут установлены. От этого будет зависеть толщина бруса. Необходимо отметить, что на рынке представлен деревянный брус с максимальной толщиной в 250 мм. Этого вполне достаточно для крыш с длиной стропил до 7 м и шагом в 150 см. Но довольно часто шаг стропил подгоняется под размер утеплителя, чтобы не подрезать последний и получить более плотное прилегание. В таких случаях для создания надежной конструкции требуется брус большего сечения. Выходом в этой ситуации может быть клееный брус, толщина которого достигает 300 мм, что в сочетании с опорными рамами сделает крышу максимально надежной. В представленной ниже таблице показана взаимосвязь толщины стропил и их длины.

Таблица №2

По традиции угол двухскатной крыши выбирают в пределах 11 – 45 °. Но чтобы получить более точные данные, необходимо знать еще ряд факторов, от которых будет зависеть угол наклона. Во-первых, это используемый материал для кровли. Во-вторых, это ветровые нагрузки в регионе, где строится дом. В-третьих, это снеговые нагрузки в выбранном регионе. Все эти факторы взаимосвязаны между собой. Например, если сделать большой угол в регионе с сильными ветрами, то придется усиливать стропильную конструкцию, что повлечет дополнительные расходы. К тому же, чем больше угол наклона, тем больше площадь кровли и, соответственно, требуется больше материалов. А вот в регионе с большими осадками малый угол наклона приведет к тому, что они будут скапливаться на поверхности и тем самым увеличат нагрузку, что также потребует усиления стропильной конструкции.

В нижеприведенной таблице указаны углы наклона для различных типов кровли:

Таблица №3

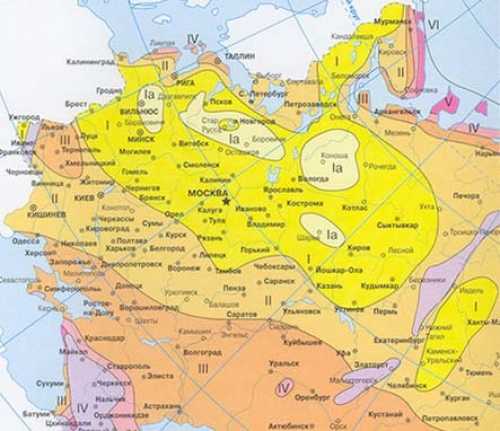

Принимая в расчет снеговую нагрузку, необходимо вначале определить, в каком районе находится дом. Для этого можно воспользоваться приведенной ниже специальной картой, а также СНиП «Нагрузки и воздействия». После чего провести небольшой расчет.

Чтобы крыша не выполняла роль паруса, и в тоже время осадки скатывались по ней, для расчетов необходимо воспользоваться картой ветровых поясов и СНиП «Нагрузки и воздействия».

Важно! Выполняя расчеты для выявления оптимального угла наклона двускатной крыши, необходимо помнить о таком виде осадков, как снег, а точнее – о его теплоизоляционных характеристиках. Все дело в том, что снег является природной теплоизоляцией при отрицательных температурах, и его наличие на крыше позволит сохранить тепло в доме. Поэтому не стоит делать слишком большой угол и спешить избавляться от всех осадков с поверхности крыши.

Двухскатная крыша: видео

Строительство двухскатной крыши

Все работы по строительству двускатной крыши разделяются на три основных этапа. Первый – это возведение стропильной конструкции. Второй – создание изоляционных слоев, а именно тепло-, гидро-, пароизоляции и при необходимости шумоизоляции. Третий – укладка кровельного покрытия. Используя сделанный ранее чертеж двухскатной крыши, и закупив все необходимые материалы, можно приступать к её строительству.

Возведение стропильной конструкции

Первое, что придется сделать, это уложить и закрепить мауэрлаты. Для этого по периметру стен здания, а также на промежуточных стенах укладываем слой гидроизоляции из рубероида. Поверх рубероида укладываем предназначенный для мауэрлата деревянный брус и фиксируем его к стенам при помощи ранее вмурованных в стены металлических шпилек так, как это показано на рисунке:

Металлическая шпилька представляет собой прут с резьбой. Длина такой шпильки выбирается из расчета, что её половина будет вмурована в стену, а выступающая часть должна быть на 3 – 4 см выше уложенного мауэрлата, чтобы можно было закрутить гайку.

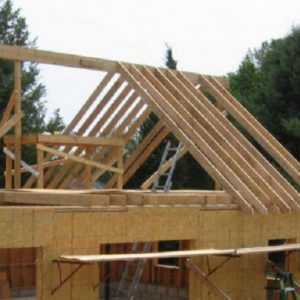

Теперь приступаем к установке стропил. Выполнить эту работу можно двумя способами. Первый –это собирать ферму на земле, а затем подымать её на верх. Второй – сборка фермы непосредственно на месте её установки. Какой из этих двух способов выбрать, решать непосредственно мастерам. В любом случае для удобства монтажа стропил и создания однотипных ферм стоит сделать шаблон, по которому будут подрезаться и соединяться стропила.


Сделать такой шаблон достаточно просто. Для этого берем две доски, по длине чуть больше стропил, подымаем наверх и устанавливаем на месте наподобие стропил. Выравниваем их по вертикали, следим, чтобы верхушка конька была выставлена в соответствии с чертежом и соединяем доски одним гвоздем. Теперь можно, подымая или опуская концы досок, получить требуемый угол наклона и, добившись желаемого, соединяем доски поперечной планкой, чтобы зафиксировать их в этом положении. Используя этот шаблон, подгоняем под него стропила и затем соединяем их. Чтобы соединить стропила с мауэрлатом, делаем в них подрезы в форме прямоугольного треугольника, а для соединения используем штампованные металлические уголки или кронштейны.

Монтируем фермы в начале и в конце здания, затем натягиваем между ними шнур. Следим, чтобы уровень горизонта был идеально ровным, в случае перекоса немного приспускаем одну из ферм. Под этот шнур устанавливаем все остальные стропила с шагом, заданным в проекте. После чего монтируем раскосы, ригеля, подпорные балки и рамы.

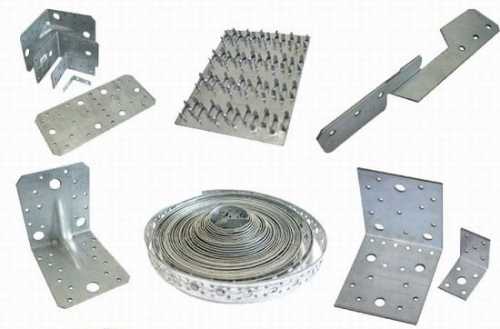

Важно! Для соединения элементов конструкции и её усиления лучше всего использовать штампованные металлические гвоздевые пластины, уголки и скобы.

Изоляция двухскатной крыши

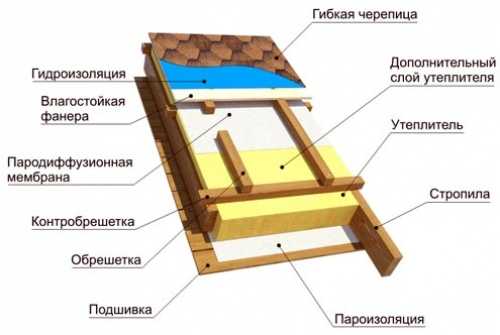

После установки стропил можно приступать к созданию многослойного изоляционного пирога, который будет защищать внутренние конструкции, сохранять тепло и прохладу в доме. Изоляция состоит из нескольких слоев: гидроизоляция, пароизоляция и теплоизоляция. В отдельных случаях, когда используют кровельные материалы с низким уровнем шумопоглощения, обустраивают еще и шумоизоляцию.

Создание изоляционного пирога начинаем делать с укладки слоя гидроизоляции поверх стропил. Для этого можно использовать различные пленки и мембраны, которые будут надежно защищать от проникновения влаги внутрь и одновременно пропускать избыток наружу. Сами материалы начинаем укладывать снизу вверх, пуская их с нахлестом в 15 – 20 см. В качестве крепления используем деревянные рейки толщиной 25 мм. Эти рейки являются контробрешеткой и крепятся к стропилам вдоль. Стоит отметить, что контробрешетка позволяет обустроить хорошую вентиляцию кровли. Поверх контробрешетки укладываем основную обрешетку, которая идет перпендикулярно стропилам, и к которой будет крепиться кровля.

Важно! Есть два типа обрешетки: сплошная и разряженная. Первая используется для мягких и рулонных кровельных материалов. Вторая для таких материалов, как шифер, черепица, оцинкованный лист.

Закончив с гидроизоляцией и обрешеткой, приступаем к обустройству теплоизоляции. В качестве утеплителя используются различные материалы. Наиболее популярные из них минеральная вата, стекловата и пенопласт. Но сегодня на рынке можно найти и другие теплоизоляционные материалы, которые более подходят для утепления крыши и при этом не уступают по характеристикам уже привычным. Среди таких вспененное стекло, трапы из водорослей, экструдированный пенополистирол. Выбирая тот или иной материал для утепления кровли, следует ориентироваться на его характеристики:

  • Теплопроводность должна быть, чем ниже, тем лучше.
  • Удельный вес. Чем меньше, тем более толстый слой можно сделать без усиления конструкции.
  • Устойчивость к влаге. Чем она выше, тем лучше.
  • А также на пожароопасность и экологичность материала.

Важно! Выбрав в качестве теплоизоляции минеральную или стекловату, следует быть готовым к тому, что она очень хорошо впитывает влагу, теряя при этом свои изоляционные свойства. Даже создав прекрасную гидроизоляцию, вата будет втягивать в себя влагу отовсюду как губка.

Сам теплоизоляционный материал укладываем между стропил. Как уже отмечалось ранее, шаг стропил подбирается под размер теплоизоляции. Поэтому маты или плиты просто укладываются впритирку между стропилами. Поверх теплоизоляции натягивается пароизоляционная пленка, которая закрепляется деревянными рейками, прибитыми к стропилам с шагом в 50 см.

Важно! Если в дальнейшем планируется обустройство мансарды, тогда теплоизоляционный слой необходимо усилить. Делается это очень просто. Поверх уложенной между стропил теплоизоляции и поверх самих стропил укладывается еще один, уже сплошной, слой теплоизоляции. Для этих целей прекрасно подойдет экструдированный пенополистирол с выбранной четвертью в торце. Это необходимо, так как стропила выступают мостиками холода, в дополнение, если где-то остались мелкие щели, сплошной слой перекроет их.

Укладка кровли

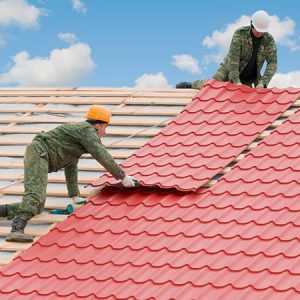

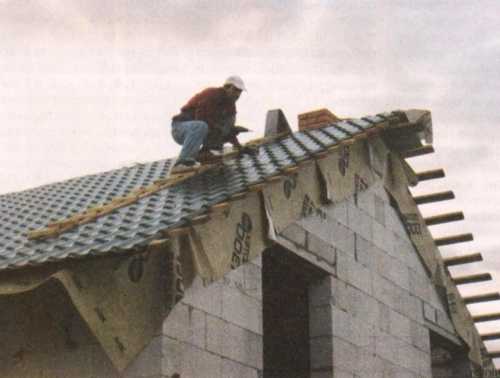

Завершающим этапом возведения двухскатной крыши своими руками является укладка кровли. Сегодня на рынке можно найти множество различных кровельных материалов. Выбор зависит от финансовых возможностей и пожеланий хозяев. Особой популярностью пользуются металлочерепица, битумная черепица и шиферные листы. Во многом такая популярность обусловлена простотой укладки и надежностью этих материалов. В независимости от того, какая кровля была выбрана, её укладка происходит снизу вверх. Таким образом, обеспечивается нахлест листов, что дает возможность стекать воде и не попадать внутрь.

Возведение двускатной крыши своими руками является весьма ответственным делом. Малейшая ошибка в расчетах при проектировании и при возведении обернется дополнительными расходами или снижением надежности всей конструкции. Если приходится выполнять подобные работы в первый раз, лучше подстраховаться и пригласить опытного мастера, который будет руководить работами.

Двухскатная крыша своими руками: видео – инструкция

tolkostroyka.ru

Как сделать двухскатную крышу своими руками — делаем правильно

Наиболее простым типом конструкции обладает двухскатная крыша. Она образцово защищает от осадков и ветра, а, благодаря геометрической форме, неплохо задерживает в доме тепло. Но такие полезные свойства можно получить, только если всё сделать безошибочно и точно. Давайте разберёмся, как можно сделать двухскатную крышу, чтобы не приходилось после жалеть о сделанном выборе. Процесс может показаться сложным и запутанным для новичка, поэтому дабы легче во всём разобраться, поначалу лучше попросить помощи у друзей. При этом создание кровли — дело занимательное и незаурядное, да и гордость от конечного результата стоит многого.

сооружение двускатной крыши

Этап 1-й. Чертёж

Любая архитектурная постройка начинается с чертежа — теории. Следует присмотреться к готовым решениям в округе, ведь здешние дома построены уже с учётом местного климата, количества выпадающих за год осадков. Однако не путайте наш тип со шпилями и башнями. Последние слишком сложны в монтаже и требуют несколько иного подхода. К тому же их цель — дизайнерская изящность. Наша — функциональность и практичность. Вот основные моменты, на которых следует заострить внимание, чтобы построить качественную крышу.

  1. Угол наклона не должен сильно превышать 55 градусов и быть меньше 20. В первом случае мы получим плохую влагостойкость, а во втором — затратную постройку без мансарды. Важно заметить, что оптимальный угол наклона при использовании рулонных материалов, битумной черепицы и профнастила — больше 20 градусов, а если класться будут металлочерепица, ондулин или шифер, то 25 градусов — крайний минимум.
  2. Вид двухскатной крыши и название его элементов. Грани верхнего угла — стропила; затяжка — основание нашего треугольника, которое опирается непосредственно на стены дома; ригель — укрепление между стропилами — находятся в верхней трети треугольника, чтобы освободить место для чердака; мауэрлаты — деревянные балки, которые располагаются на верхней части стены по всему периметру и создают опору для прикрепления стропила; конёк — «подкладка» под верхний угол в виде бруса, создаёт дополнительный упор для стропила. Вот базовый состав простой крыши для дома без кровли. Более сложные варианты могут исключать затяжку и иметь балки перекрытия, центральные стойки с подкосами, вертикальные стойки с леженями, обеспечивающими дополнительную опору, и др. В основном выделяют наслонные (те, что упираются только на мауэрлаты, без затяжек) и висячие (упор идёт на балки перекрытия и затяжки).
  3. Размеры выбираются согласно углу наклона, используемым элементам и погодным условиям в данной местности. Рекомендации: квадратное сечение брусьев мауэрлата — от 100х100 мм до 150х150, доски стропильных ног — от 50х100 до 100х150 (прямо пропорционально длине), шаг между стропилами — от 6 до 12 см, затяжки — 50х150, все остальные виды брусьев имеют сечение 100х100.

чертеж двускатной крыши: на схеме показаны основные элементы

Этап 2-й. Монтаж мауэрлата или балок перекрытия

Вот мы и подошли к вопросу, как сделать двухскатную крышу своими руками.

В деревянных домах мауэрлат заменяют брусья последнего ряда. Брусья пропитывают специальными растворами, защищающими их от гниения и возгорания, прикрепляют к стене с помощью шпилек. Под брусья прокладывается гидроизоляция (например рубероид). Для большей надёжности иногда брусья по периметру встраиваются в стены: их обкладывают кирпичами с трёх сторон и фиксируют болтами. Когда брусья установлены и не имеют огрехов, делаются пометки для стропила.

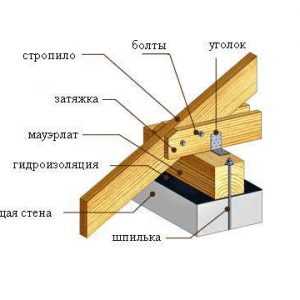

Крепление стропил к мауэрлату

В конструкции висячего типа используются поперечные балки, которые закрепляются на стену болтами и шпильками. Сами балки выступают за стены, так как стропила будут крепиться непосредственно к концам балок. Балки перекрытия также предварительно обрабатываются антисептиками.

Этап 3-й. Установка стропила и конька

Для того чтобы понять, как сделать стропильную систему, нужно выяснить, для чего она нужна. Стропила — опора всей двухскатной крыши. Именно они принимают на себя механическое воздействие со стороны погоды. Поэтому здесь важно сделать наверняка и без ошибок.

В наслонных типах: вырезаем согласно пометкам выемки для установки стропил. После этого сооружаем «скамью» — временно укреплённую опорную систему из леженя, нескольких стоек, конька с косыми прогонами между коньком и леженем. Эту конструкцию следуют усилить временными раскосами, которые крепятся к мауэрлату. Далее используем коньковый прогон и выемки в мауэрлате, чтобы установить стропила. Сначала последние на земле между собой соединяем встык, внахлёст или посредством пазов на обеих досках. Поднимаем готовые соединения и фиксируем на скамейке и мауэрлате с помощью болтов, стальных накладок, гвоздей или скоб. В конце формируют свес, прикрепляя накладками к концам стропил дополнительные доски соответствующего размера.

Установка стропил

К балкам перекрытия стропила присоединяются болтами и скобами: пазы тут лучше не выпиливать, ведь от этого конструкция будет не только делаться дольше, но и становиться более хрупкой. Стропила также соединяются между собой на земле, только уже исключительно крупными накладками, а затем поднимаются и фиксируются на поперечных балках. Опираются стропила друг на друга. Другой опоры нет, потому и используются накладки. Для того чтобы усилить конструкцию, устанавливают дополнительные стойки.

Этап 4-й. Гидроизоляция, утепление и обрешётка

Сделанный каркас покрываем гидроизоляционным материалом, крепим его к стропилам степлером. Гидроизоляция имеет два слоя: под стропилами и над ними. Между слоями должен быть утеплитель. Здесь для скрепления полосок используем строительный скотч. Если не проделать эти нехитрые операции, двухскатная крыша потеряет ряд своих свойств, быстро начнёт протекать и пропускать тепло.

Гидроизоляция и обрешетка двускатной крыши

Поверх этой мягкой структуры поперёк стропил закрепляем облицовочные доски и уплощённые балки. Тут важно оставить небольшой вентиляционный зазор между плёнкой и облицовкой. Достигнуть такого можно, если прибить к стропилам, скрытым под гидроизоляцией, небольшие рейки. В итоге мы самостоятельно получили каркас-сетку для конечных этапов создания нашей крыши.

Этап 5-й. Монтаж кровли

Материалов для кровли множество, но тут важно знать, какой именно больше всего подходит для сделанного каркаса. Или же изначально создавать стропильную систему и облицовку согласно тому или иному материалу. По сути, неправильный выбор сделать невозможно, так как каждый материал предназначен для решения конкретных задач. Выделяют:

  • профнастил;
  • черепицы: битумную, керамическую, композитную, металлочерепицу и др.;
  • рубероид;
  • ондулин.

Как правило, к каждому материалу свой подход, и тут важно самому разобраться в инструкциях, которые к ним прилагаются.

Монтаж металлочерепицы

Этап 6-й. Фронтоны, карнизы, водоотводы

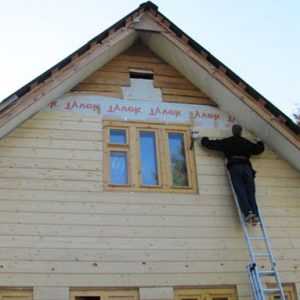

Как правильно сделать фронтоны, зависит от их характера и надобности в них. Например, в деревянных домах фронтоны достаточно покрасить в общий цвет дома. А в более дорогих постройках можно использовать для украшения слюду или краску с породами. Это уже абсолютно дизайнерское решение.

Установка фронтона двухскатной крыши

Карнизы и водостоки используются для отведения воды от основания стен дома. Поэтому главное правило тут одно — эти конструкции следует закреплять вплотную к внешнему слою гидроизоляции, чтобы вода, попавшая под кровлю, не задерживалась под ней и не стала причиной заливания фундамента дома.

Итоги

Двускатная крыша по праву считается простой в установке, и сделать свой дом защищённым от ненастной погоды действительно возможно, если соблюдать все алгоритмы и рекомендации по этому поводу.

stroicod.ru

Как правильно сделать двухскатную крышу своими руками пошагово

В настоящее время при строительстве индивидуальных домов, коттеджей, дачных домиков всё чаще используют двускатные крыши. Данные современные системы будут практичными для бани, гаража и других подобных строений. Устройство такой конструкции представляет собой две поверхности, которые располагаются под необходимым углом по отношению друг к другу.

Опор системы происходит на несущие стены, располагающиеся на одной и той же высоте. В верхней части конструкции располагается конёк, а по бокам — фронтоны. Сделать такую крышу и покрыть её кровельными материалами можно самостоятельно — это будет простой процедурой для любого домашнего мастера, который умеет пользоваться строительными инструментами.

[contents]

Самые популярные виды крыш

Эти конструкции разнятся по форме, но самыми популярными видами являются (ниже приведены картинки):

  • полувальмовая;
  • мансардная;
  • ломаная.

Первый вид системы используется на местности, где дуют сильные ветра. Такой элемент дома представляет собой обычную двускатную конструкцию, но с небольшими свесами с двух торцевых сторон. Срезанные поверхности с боков имеют по линии уклона меньшую длину, чем основные скаты.

Благодаря такой особенности возведения, здание способно выдержать большие ветровые нагрузки. Чердак получается просторным, и в нём можно обустраивать жилые или хозяйственные помещения. Фронтоны постройки отлично защищены от атмосферных осадков. Кроме этого данная система придаёт дому необычный сказочный вид.

Мансардная крыша — самая эффективная конструкция. Два пологих ската смыкаются в вершине, а два

Варианты устройства конструкции двухскатной крыши

крутых ската являются их продолжением. Данная конструкция обеспечивает лучшее обустройство мансарды.

Ломаная — это самый лучший вариант для возведения любой мансарды. На боковых сторонах делаются специальные изломы, благодаря которым получаются высокие потолки во внутреннем помещении.

При строительстве такой крыши большое значение имеет соблюдение правильных пропорций всех элементов конструкции, то есть система должна быть полностью пропорциональная с двух сторон. Но такое здание будет плохо выдерживать ветровую и другую атмосферную нагрузку, так как перелом в скате делает верхнюю часть крыши наиболее уязвимой. Нижняя часть резко направлена вниз и также является барьером для ветра.

Устройство двускатных крыш

Кровельный пирог имеет такое же устройства как и для других видах крыш. Его разделяют на:

  • теплую крышу — жилую;
  • холодную — нежилую.

Основное отличие — это наличие слоя утеплителя, которое варьируется, для средней полосы России, 100-200 мм. Выбор толщины утепления зависит от типа кровли и ее конструкции.

Тёплая крыша — мансарда

Стропильная система — это основной элемент крыши, на которую монтируют кровлю и внутреннюю обшивку. Она может быть использована в качестве ниши при прокладке инженерных коммуникаций. Стоит отметить, что совокупность составных элементов данной конструкции обеспечивает передачу любых внешних атмосферных нагрузок с кровли на несущие стены строения.

Устройство теплой крыши

Правильное взаимное расположение стропил (висячих и наслонных), прогонов (коньковых и боковых), связующих элементов (подкосов, распорок) и мауэрлата, позволяет добавить запас прочности, который поможет противостоять сильному ветровой нагрузке и обильному снегу.

Между стеной и мауэрлатом прокладывается качественная гидроизоляция. Крепление должно быть надёжным и прочным, так как именно на этой части крыши держится вся конструкция. Следует использовать деревянный брус сечением 100х100 или 150х150. Все стропила между собой соединяются специальными растяжками.

При проведении расчётов учитываться атмосферные нагрузки действующие на кровлю. С учётом этих параметров нужно будет выбирать необходимый материал для кровли, а также сечение и расстояние между стропилами. «Запасом прочности» в данном случае будет коэффициент от 1,5 до 3. Вес кровельной системы также учитывается. Например, если планируется использовать керамическую черепицу, тогда сечение бруса должно быть не менее 70х150 мм, с шагом равном 0,5 м.

Если стропильная система будет сделана из дерева, тогда следует выбирать прочные сорта древесины, которые не подвержены гниению. Оптимальным вариантом считается лиственница — это дешёвая, прочная древесина, стойкая к образованию разных грибков.

Размеры и взаимное расположение стропильных ног, ригелей, связок, подкосов и распорок определяется при составлении проекта дома. Все эти элементы в сборе образуют основу стропильной системы двускатной крыши. Высота конька может быть в пределах от 732 мм до 2170 мм, в зависимости от расположения стропил.

Холодная крыша — гараж, баня, беседка, теплица

По периметру такого строения также укладывается мауэрлат — деревянный брус сечением 100х50. Крепление выполняется при помощи арматуры. Гидроизоляцию для такой крыши так же рекомендуется укладывать. Стропила (брус 50х50 или 100х50) прикрепляются к мауэрлату при помощи шурупов. В верхней части крыши устанавливается конёк, выполненный из двух брусков.

Окончательный монтаж выполняется после проведения гидроизоляции. Если ширина опор стропил превышает 6 метров, тогда следует выполнять конструкцию с наслонными стропилами. Это более сложная система, которая имеет дополнительные опоры в промежутке и дополнительный конёк.

Конструкция стропильной системы

Устройство данной конструкции имеет различия в использовании опорных систем для стропил. Используют для установки висячие или наслонные системы. Можно также использовать гибридный вариант — устанавливается одновременно как висячая, так и наслонная конструкция.

Висячие устанавливаются в зданиях с расстоянием между деревянными опорами не менее 6,5 метров. Наслонные элементы применяются в домах с несущей средней стеной или со столбчатыми опорами внутри.

Стропила могут быть изготовлены из железа, железобетона или дерева. Наиболее популярны конструкции из древесины. Они получаются прочными, надёжными, с ними легко работать и производить монтаж.

Ниже приведены фото чертежей каркаса крыши.

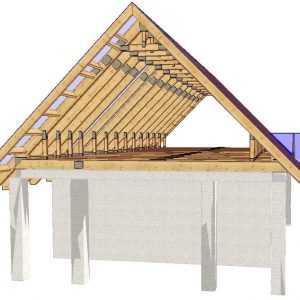

Чертеж стропильной системы

Этапы строительства и возведения

  • В первую очередь, на бетонную плиту укладывается рубероид или другая гидроизоляция. После этого крепится мауэрлат вдоль оси стены параллельно коньку. Укладка этого элемента должна происходить не ближе чем 5 см от наружной балки. Соединяется мауэрлат методом плотницкого крепления при помощи врубки на 50 см по ширине, а также закрепляется болтами и гвоздями.
  • Следующий этап — крепление балок. Данный элемент крепится надёжно, чтобы крышу не снесло ветром. Крепление производится при помощи катанки или специальных металлических шпилек.

Как самостоятельно укладывать мауэрлат и балки смотрите в видео.

  • Сборка стропильной системы. Конструкция крепится на мауэрлат на оба фронтона. После этого производится опора внизу у карниза. Стропила устанавливаются в верхней части конструкции. Соединение производится при помощи плотницкого способа врубки и скрепления гвоздями. Бруски размером 50х100 устанавливаются на расстоянии 60 — 100 см друг от друга. Крепление стропил производится разными способами: крепление бруса к поперечному коньку и бруса к мауэрлату.
  • Стяжка. Горизонтальная стяжка необходима для защиты конструкции от «складывания» вовнутрь. Для этого используются доски толщиной равной толщине стропил. Они должны «распирать» прогоны, крепление производится болтами или гвоздями.
  • Гидроизоляция. Нанесение специальной плёнки, которая не пропускает влагу. Её раскатывают поверх стропил, начиная снизу конструкции. Выше продвигаются таким же способом, отрезая от плёнки отрезок необходимой длины. Так нужно делать, пока не будет покрыта вся поверхность.

Крепление производится при помощи степлера. Если данная крыша производится для дома, тогда следует настелить утеплитель (минеральная вата, стекловата или др.). Если крыша предназначена для гаража и хозяйственных помещений, можно обойтись без данного материала.

  • Обрешётка. Данная конструкция может быть выполнена из таких материалов: ОСП, ФСФ, деревянные доски, брус 50х50 или 60х60.

Перед креплением обрешётки, необходимо установить решётку из деревянных реек, которая обеспечит вентиляцию между гидроплёнкой и основной обрешёткой. На данном этапе следует соблюдать технику безопасности, чтобы не провалиться между элементов стропильной системы.

  • Лицевая обработка крыши. Это завершающий этап строительства крыши. Технология проведения данного процесса зависит от выбора отделки. Работы начинаются с торца кровли. Все расчёты по расходы кровли выполняются до её приобретения. Необходимо учитывать расход кровельного материала с учётом карнизов и «нахлёстов».

Подробнее о правилах монтажа и как самому установить крышу смотрите в видео.

Утепление мансардной крыши

Основной этап создания надёжного кровельного пирога — это правильный монтаж утеплителя. Только так можно обеспечить комфортные условия для проживания в мансарде и зимой, и летом. Утепление ломаных крыш производится по тем же принципам, что утепление обычных кровельных конструкций, но с применением более повышенных требований. Утеплительный многослойный пирог мансарды состоит из таких компонентов:

  • пароизоляция;
  • утеплитель;
  • специальный зазор для вентиляции;
  • гидроизоляционный слой;
  • кровельный материал.

Наличие всех слоёв считается обязательным, так как каждый из них должен выполнять свою определённую функцию.

Варианты материала для кровли

Выбор материала для кровли следует производить с учётом нагрузок на её поверхность, архитектурного решения, необходимой долговечности и огнестойкости. Нагрузки состоят из всего «пирога» крыши и веса снегового покрытия в том или ином регионе, учитывается и сила ветра.

Архитектурное решение зависит от проекта крыши — форма, габаритыи конструктивные особенности. Например, выбирая керамическую черепицу, следует соблюдать уклон не менее 30-35 градусов — это предусмотрено по технологии устройства.

В зависимости от условий эксплуатации подбирается долговечность и огнестойкость крыши. Например, не целесообразно делать капитальную крышу с использованием новейших и дорогостоящих материалов для сарая.

В настоящее время существуют такие современные кровельные материалы:

Сроки гарантийного срока каждого из этих материалов равен от 10 до 15 лет при условии правильного монтажа и эксплуатации. При этом реальная долговечность превышает эти показатели в 10 раз — от 50 до 200 лет.

Подводим итоги

  • Двускатная крыша — это наиболее популярный вид крыши для любых современных построек.
  • Данная система подразделяется на несколько видов в зависимости от формы, расположения стропильной системы, наличия чердака и других элементов.
  • Можно сделать тёплую двускатную крышу для мансарды дома или холодную — для гаража и различных хозяйственных построек.
  • Стропильная система бывает двух видов — висячая или наслонная. Изготавливается она из дерева, металла или железобетона.
  • К этапам строительства крыши следует отнести: укладку рубероида; крепление балок; сборку стропильной системы; стяжку; гидроизоляцию; производство обрешётки; лицевая обработка крыши.
  • Утепление мансардной крыши по тем же технологиям, что и утепление обычных конструкций, но с применением более высоких требований.
  • Видов материалов для кровли существует превеликое множество. Выбор производится в зависимости от эксплуатации, нагрузок и архитектурного решения здания.
