Крючок для вязки арматуры — своими руками, а также разновидности!

Крючок для вязки арматуры – приспособление, позволяющее снизить трудоемкость работ по соединению арматурных прутков в единую двух- или трехмерную конструкцию. Металлический арматурный каркас применяют при заливке монолитных бетонных конструкций: фундамента, стен, перекрытий, опалубки. Вязку выполняют мягкой отожжённой проволокой, имеющей высокую пластичность и прочность на разрыв.

Конструкция обычного крючка

Простейший крючок для вязки арматуры представляет собой металлический стержень, изогнутый на конце в виде крюка для удобного захвата проволочной петли. Сам стержень имеет выгнутую форму, что в совокупности с подшипником, встроенным в ручку, позволяет производить быстрое его вращение, за счет чего обернутая вокруг соединения арматуры проволочная петля затягивается, скрепляя арматурные прутья.

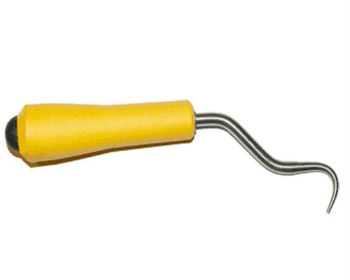

Крючок для вязки арматуры

Конструкция винтового крючка

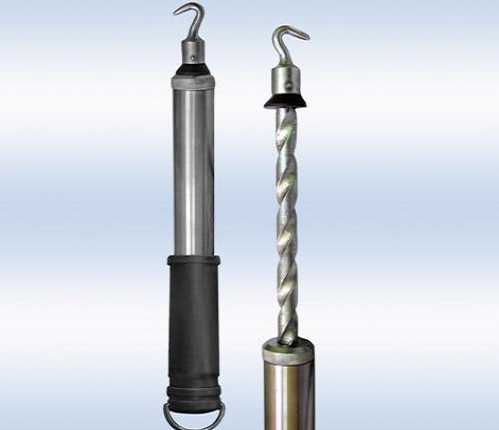

Винтовой крючок для вязки арматуры – механизированный вариант обычного крючка. Принцип действия схож: за счет вращения крюка-наконечника происходит затягивание петли. Разница в том, что вращение на наконечник передается через червячную передачу при поступательном движении ручки приспособления вверх и вниз. Скорость вязки при использовании механизированного крючка больше, цена его несколько выше, поэтому при большом объеме работы его приобретение целесообразно и позволит сэкономить время на вязку арматуры.

Крючок для вязки винтового крючка

Пистолет для вязки арматуры

При строительстве большого объекта из монолитного бетона объемы вязки настолько велики, что есть смысл приобрести пистолет для вязки. Он полностью механизирует эту операцию: моток проволоки заранее заправляется в пистолет, при вязке соединения пистолет наматывает проволоку, затягивает и скручивает петлю, после чего отрезает излишки. Расход проволоки при таком способе вязки несколько выше, зато натяжение проволоки получается равномерным. Скорость работы значительно выше, чем при вязке простым крючком. Пистолет для вязки – дорогой инструмент, поэтому его покупка и применение целесообразны только для больших объемов работы.

Пистолет для вязки арматуры

Крючок для вязки арматуры своими руками

Для сооружения фундамента небольшого дома или выполнения опалубки тратиться на покупку инструмента не обязательно, вполне можно сделать крючок самостоятельно. Можно взять ручку от малярного валика и согнуть ее под нужным углом, конец слегка заточить и сформировать в виде крюка. Для механизации процесса можно изготовить стержень необходимой формы из прутка, сварочного электрода или длинного гвоздя и закрепить импровизированную насадку  в шуруповерте.

Технология вязки

Проволоку режут на отрезки около 40 см, сгибают их пополам в виде петли. Подготовленную проволоку вперед петлей заводят под пересечение арматуры и поднимают вверх, свободные концы накидывают сверху и зацепляют за петлю. Под полученную обвязку заводят крюк и вращают его таким образом, чтобы проволока образовала скрутку и стянула арматурные прутки.

Для особо ответственных соединений проволоку можно слабо обмотать вокруг пересечения арматуры несколько раз, после чего закрутить полученную петлю аналогичным образом.

Образец связанной арматуры при помощи крючка

stroyvopros.net

Крючок для вязки арматуры

Содержание

Абсолютное большинство современных несущих конструкций строят из железобетона. Этот материал для таких задач подходит практически идеально, ведь он сочетает в себе высокую прочность, долговечность, устойчивость к внешним физическим и атмосферным воздействиям и т.д.

Простой и винтовой крючок для арматуры

Чтобы создать монолитную железобетонную конструкцию надо залить в опалубку с арматурным каркасом бетонный раствор. Главный элемент в ней – арматурный каркас. Производят арматурные каркасы, связывая отдельные стержни в единую конструкцию, а во время их скрепления применяют крючки для арматуры. О них сейчас и поговорим.

Назначение и особенности процесса

Для начала определим, что делает крючок для вязки арматуры, и какая задача перед ним стоит.

Как мы уже отметили выше, крючок применяется для вязания стержней между собой.

Вязать арматуру, значит связывать между собой отдельные элементы специальной вязальной проволокой. Проволока делается из закаленной стали, выдерживает огромные нагрузки на растяжение и имеет диаметр 1-2 мм.

Проволокой обвязывают узлы соединений, собирая каркас как в конструкторе. При вязке наша задача – сформировать из отдельных стержней рабочую конструкцию, и убедится в том, что она достаточно крепка  чтобы выдержать давление, к примеру, нескольких тонн монолитного бетона.

После застывания каркас интегрируется в бетон, образуя всем известный нам железобетон. Но до того момента – это две разные конструкции.

Вязать арматуру – значит делать огромное количество однотипных действий, состоящих из обвязки стержней в нескольких десятках мест проволокой.

Вязка арматуры

К примеру, если вам нужно сделать каркас под колонну высотой 2 метра и с сечением 30×30 см, то для этого потребуется закупить порядка 10-15 стержней и собрать их вместе в каркас аналогичных размеров. Количество обвязанных проволокой узлов в таком случае стремится к нескольким сотням.

Очевидно, что такой труд своими руками без инструментов делать нельзя. Мало того что вы просто быстро устанете, так ведь проволока еще и довольно острая, что чревато мелким травматизмом.

Подобные задачи крючки и помогают нам осуществить. Они позволяют вязать проволоку под арматурные узлы быстро и качественно, ускоряя рабочий процесс, без преувеличения, в несколько раз. Производство и скорость вырастает, качество узлов возрастает, следовательно, повышается качество исполнения всей конструкции, что для несущих оснований крайне важно.
к меню ↑

Конструкция

Из чего же крючок для вязки арматуры состоит? Конструкция у него, очень простая. Настолько простая, что сделать его можно даже своими руками, а производство моделей без дополнительного функционала поставлено на поток.

Это впрочем, не касается продвинутых образцов. Тот же автоматический крючок-пистолет – самый настоящий профессиональный инструмент, высокотехнологичный и дорогостоящий.

Рассмотрим простейший крючок, который при желании можно сделать своими руками. Состоит он из:

  1. Ручки.
  2. Стержня.

Ручка делается из пластика или дерева. Здесь она мало чем отличается от ручки какой-нибудь отвертки, разве что форма немного иная, так как приспособлен крючок для действий с другой вращательной амплитудой.

Ручной крючок для арматуры

Стержень имеет диаметр от 2 до 4 мм. Делают его из того же металла, что и отвертки. Основание стержня наклонено от центральной оси на 15-30 градусов. Его крайняя часть закручена крючком еще сильнее, ее наклон уже равняется примерно 60-70 градусам.

Читайте также: обзор муфтового соединения арматуры, правил работы и преимуществ методики.

По сути это обычный крючок с удобной ручкой. Его краешком мы зацепляем проволоку, затем поворачиваем инструмент вокруг своей оси как отвертку

. Чем больше поворотов, тем больше витков образуется.

Принцип действия, как видим, крайне прост. Единственная проблема – огромное количество однотипных действий. Неопытный человек поработав с крючком пару часов, обнаружит что у него начинают болеть запястья, а работы сделано не так уж и много. Проблему решает автоматический подход или применение продвинутых инструментов для вязания.
к меню ↑



data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>

Пример вязки арматуры (видео)


к меню ↑

Улучшенные крючки

Помимо простого ручного инструмента есть более универсальные модели. В частности крючки:

  • полуавтоматические;
  • автоматические.

Различия между ними очень существенны, поэтому каждый вариант стоит рассмотреть подробно.

Первый образец – полуавтоматический, винтовой или реверсивный. Несмотря на свое название, никаких электроприводов или другого подобного оборудования в нем нет.

Реверсивный крючок для арматуры Sparta

Вязальный инструмент такого типа работает за счет реверсивного стягивания винта внутри его ручки. Собственно, поэтому его и называют винтовой.

Такой крючок производят на заводе. Внутри его ручки находится винтовая прямая пружина, похожая по своей структуре на Архимедов винт. К краю пружины подсоединен крюк.

Типичной для этого типа оборудования конструкцией обладает вязальный крючок Sparta. В нем есть пластиковая обрезиненная ручка, внутри которой спрятана металлическая пружина. Наружу из ручки выступает только крючок.

Захватывая проволоку крючком Sparta, мы должны всего лишь потянуть за ручку несколько раз. При натяжении пружина начнет сжиматься. Отпуская ручку, мы ослабляем контроль над винтом, заставляя его вращаться в обратную сторону. Вращение пружины провоцирует вращение крючка, что приводит к самостоятельному образованию витков.

Все что нам нужно сделать при работе с крючком Sparta, это зацепить виток и потянуть на себя ручку от одного до трех раз, при этом не нужно никакого вращения руки.
к меню ↑

Пистолет для вязки

Полностью автоматический прибор подразумевает использование специальной технологии. Здесь для вязания арматуры применяют так называемые пистолеты.

Пистолет – сложный механический прибор, по форме напоминающий увеличенный шуруповерт с удобной ручкой.

Чаще всего его нужно заряжать проволокой, затем приложить к связываемому узлу и нажать кнопку. Устройство само выкинет проволоку, затем затянет ее, оставив после себя аккуратный крепкий виток.

Пистолет для вязки арматуры

Схему действия пистолета объяснять не стоит, тем более что у каждого производителя она чем-то отличается. Отметим только, что с применением высококлассного оборудования скорость сборки арматурных каркасов повышается в десятки раз.

Из недостатков выделяется необходимость заряжать пистолет, а также его стоимость. Как и любой другой профессиональный строительный прибор, пистолет для вязания арматуры стоит дорого. Средняя цена качественной модели начинается от 300-400 долларов.
к меню ↑

Самодельный крючок

Вы уже наверняка и сами догадались, что при такой простой конструкции ручные крючки без винтов и приводов можно сделать своими руками. Самодельный инструмент уступает промышленным в плане удобства, скорости разработки и внешнего вида. Зато он обойдется вам в сущие копейки и делается элементарным образом.

Самый простой, можно сказать, элементарный способ создать крючок своими руками – использовать электрод.

Для работы необходимо взять электрод с размером сечения от 4 мм. Меньший диаметр нежелателен. Проволоке просто не хватит прочности, и она согнется под давлением.

Электрод загибаем дугой так, чтобы в части витка расстояние между краями равнялось 3-5 сантиметров и сужалось ближе к краю. Зауженный край загибаем под углом 45-60 градусов.

Для удобства оклеиваем устройство изолентой, образуя что-то типа ручки. Можно использовать один целевой электрод и один дополнительный, как своего рода обвязку для увеличения размера ручки и общей устойчивости конструкции.

Самодельный вязальный крючок из гвоздя

Второй, более эффективный вариант работы своими руками – крючок из арматуры. Здесь все так же просто. Берем арматуру толщиной от 4-5 мм. Загибаем ее в двух местах.

Один край арматуры оклеиваем изолентой. Второй, тот который служит в качестве крючка – затачиваем делая острым, и загибаем еще на 30 градусов от центральной оси. Таким образом, у нас получится инструмент больше похожий на стандартный ручной крючок заводского производства, только менее удобный за счет простенькой ручки и большего диаметра.

Эту проблему тоже можно решить, если прикрепить к краю арматуры старую ручку от какого-либо домашнего инструмента. Подойдет ручка от: напильника, валика, мастерка и т.д. При наличии должных навыков ручку можно сделать и своими руками. Например, вырезав из древесины, либо соединив пластиковый корпус с резиной, и обмотав все это изолентой.

armaturniy.ru

Крючок для вязки арматуры своими руками. Фото и видео

крючок для вязки арматурыТе кто хоть раз в жизни сталкивался с изготовлением ленточного фундамента или других железобетонных конструкций знают, какой кропотливой и утомительной работой может быть связывание проволокой арматуры. Чтобы облегчить и ускорить эту работу, были придуманы специальные приспособления ― крючки для вязки арматуры. О них и пойдет речь в этой статье.










Крючок для вязки арматуры нужен для изготовления каркаса, путем связывания проволокой внахлест мест соединения вертикальной и горизонтальной арматуры. В итоге получается жесткий, готовый к заливке бетона каркас. Сварка в таком деле нежелательна, из-за изменения структуры металла в местах нагрева, что приводит к потере его прочности.

Кто-то может сказать, что может связать проволоку и плоскогубцами. Да старые добрые плоскогубцы могут выполнить эту задачу, но при условии, если скруток будет штук двадцать. При большем количестве соединений, сам процесс вязки займет много времени и сил. Проще говоря, устанут пальцы и кисти рук. Тут-то и приходит на помощь вязальный крючок.

вязальный крючок

Как сделать крючок для вязки арматуры?

Это самый незамысловатый инструмент. Он так прост, что при желании его можно сделать самому. Для этого понадобится: кусок арматуры толщиной около 6 мм и длиною 26 мм. Вначале замеряется расстояние для ручки ― это около 10 см. Далее, изгибаем арматуру под прямым углом. Отступаем 4 см и снова изгибаем на 90°, но только в другую сторону. На место ручки одеваем гайку и шайбу, чуть большего диаметра чем арматура, и доводим их до первого изгиба. Далее, для удобства вращения надеваем заранее приготовленный кусок металлической трубки, свободно вращающийся на арматуре.

Чтобы эта ручка не выпадала, фиксируем ее шайбой и гайкой. Получается такой себе ― коловорот. Немного изгибаем другой край и затачиваем его. Получился простой, для небольших работ, крючок для вязки арматуры.

Для тех, кто не хочет что-то искать и мучится, можно приобрести за небольшие деньги уже готовый, более приспособленный для таких видов  работ прекрасный крючок. Преимущество магазинного над самодельным ― более удобная ручка и качество металла рабочей части. Форма у самодельных и покупных практически одинаковая.крючок для вязки арматуры своими руками

Как вязать арматуру крючком

 1) Отрезаем куски проволоки длиною около 30 см (длина зависит от толщины арматуры).

2) Складываем проволоку вдвое.

3) Делаем изгиб вокруг пальца, отступив от петли третью часть длины.

4) Далее просовываем изгиб под стык арматуры и вставляем крючок в петлю.

5) Захватываем кончиком крючка второй конец проволоки и делаем вращательные движения.

6) С каждым поворотом, проволока затягивается и плотно обхватывает крестовину арматуры. Очень важно не пережать проволоку, чтобы не порвать ее.

7) Вытягиваем крючок из петли и загибаем торчащую часть вдоль арматуры. В затянутом виде арматура не должна свободно двигаться в месте соединения.


Виды крючков для вязки арматуры

Существуют два вида крючков для связывания арматуры вручную ― это простой и винтовой. Также для больших объемов вязки, применяют самодельный крючок, зажатый в шуруповерт или дрель. А максимально быстро эту работу сделает ― специальный, профессиональный пистолет.

Винтовой крючок

крючок для вязки арматуры винтовой

Конструкция его немного сложнее первого. Такой сделать самостоятельно вряд ли получиться. Он состоит из ручки с поворотным механизмом, который при потягивании крючка вверх, заставляет вращаться рабочую часть. Что-то наподобие юлы. Принцип работы примерно такой же, только вращается не наружная часть, а внутренняя.

Наконечник крючка имеет обычную форму. Заготовки из проволоки делаются такие же, как для простого крючка. Очень важно следить, чтобы концы проволоки  в момент вращения зацепились за крючок.

Вязать винтовым крючком гораздо проще обычного, так как не нужно вращать кистью руки, из-за чего она чаще всего и устает.

Вязальный пистолет

вязальный пистолет

Это самый простой способ соединять арматуру проволокой. Тут жало пистолета работает как челнок, набрасывая проволоку и равномерно делая одинаковые петли. Существуют пистолеты как аккумуляторные, так и работающие от сети.

Время одного соединения 1 шт в секунду. Ввиду этого производительность пистолета для вязки арматуры достигает максимальной скорости по сравнению с другими способами.

К недостаткам пистолета можно отнести:

1) Наличие электросети для подключения или зарядки АКБ.

2) Высокая стоимость аппарата.

3) Используется проволока одного диаметра.

4) Довольно сложный механизм подачи проволоки, требующий обслуживания, а при необходимости квалифицированного ремонта.

Вязание арматуры шуруповёртом

Еще как вариант механизированного крючка, дрель или шуруповерт с насадкой. Крючком в этом случае может служить гвоздь с откушенной шляпкой и загнутым острым концом.

Преимуществом такого способа, есть то, что вращают крючок не руки а электродвигатель и это облегчает работу.

Следует отметить, что электроинструмент должен быть достаточно мощным для закручивания проволоки.

вязка арматуры шуруповёртом

Дополнительные советы

1) Ввиду того, что арматура имеет разную толщину, желательно поэкспериментировав с разной длиной проволоки, выбрать оптимальный вариант. Та длина, которая будет достаточно закручиваться и не оставлять длинных хвостов и есть наилучшей для заготовок.

2) В начале скручивания обороты делаются быстрее, пока проволока не натянется и только после, медленно дожимаем, чтобы она не порвалась.

3) Прочность соединений проверяют не прокручиванием скруток, а отсутствием люфта  между арматурами.

У каждого рассмотренного в статье способа есть свои плюсы и минусы, но все они действенны и эффективны. При правильном выборе крючка и вязальной проволоки, а также некоторых навыках при работе крючком, сделают ваш фундамент крепким и долговечным без трещин и разломов.


proinstrumentinfo.ru

Крючок для вязки арматуры — технология вязки + Видео

Нередко арматура крепится путем вязки. Данная методика по праву считается самой эффективной, ведь она не требует от человека ни специальных навыков, как в случае со сваркой, ни покупки дорогостоящего оборудования.

А единственным инструментом, которым вы будете пользоваться, станет крючок для вязки арматуры. Это нехитрое устройство можно купить практически в любом строительном магазине. Более того, любой человек при желании сможет сделать его собственными руками.

Виды крючков для вязки арматуры

Существует несколько разновидностей крючков для вязки:

  1. Приспособления простой конструкции.
  2. Винтовые крючки.
  3. А также специальные пистолеты, которые, в принципе, к крючкам не относятся.

Рассмотрим первые два варианта детальнее.

Приспособления простой конструкции

Это самая примитивная конструкция, состоящая из изогнутого железного стержня, которым легко было бы захваливать петлю. А его форма основания в сочетании с подшипником, установленным в рукояти, способствует более быстрой скорости вращения приспособления.

Благодаря этому петля, образовавшаяся из арматуры, туго затягивается, закрепляя тем самым пруты.

Винтовые крючки

Это своеобразная механическая вариация простого ключа. Схема работы та же: крючок вращается, затягивая тем самым арматурную петлю. Но существенное отличие состоит в том, что движение происходит под действием поступательной силы приспособления, которое передается посредством червячной передачи.

Такой крючок более эффективен, так как обладает большей скоростью. Но и стоит он, конечно же, значительно больше.

Как вязать арматуру крючком

Если мы используем обычный крючок, то схема работы примерно следующая. Отрезаем кусок металлической проволоки длиной в тридцать — сорок сантиметров.

Затем складываем его вдвое и прислоняем к перекрещиванию прутьев арматуры. Это необходимо делать в нижней части, немного приподнимая края проволоки. Конец нашего крючка засовываем в образовавшуюся петлю (при этом окончания второго края загибаются на другой стороне приспособления).

Затем вращаем кисть руки по кругу, крепко держа устройство в ладони. В процессе этого концы арматуры будут накручиваться один на другой. Произведя несколько таких поворотов, мы достаем крючок из петли.

Особое внимание следует уделять тому, чтобы готовая вязка не была чересчур тугой — это может привести к банальному преломлению проволоки.

Технология работы с винтовым приспособлением практически ничем не отличается. Работу следует начинать так же: складываем проволоку вдвое, подносим к перекрещиванию арматуры снизу, края загибаются и закрепляются на нашем крючке.

Но вместо привычного вращения кисти руки мы в некоторой мере притягиваем рукоять устройства к себе. Она, смещаясь, вынудит стержень крючка вращаться. После этого нужно пустить ручку и заново повторить процесс (это следует делать столько, сколько потребуется арматуре для достижения необходимой нам жесткости).

Видео урок по вязке арматуры при помощи крючка

Стоит также отметить, что такое приспособление в процессе использования периодически складывается и раскладывается. Для его вращения нужно лишь подтягивать к себе рукоять.

Можно ли сделать крючок собственноручно

Конечно же, можно! Для этого следует найти обычный сварочный электрод, на одно сторону которого крепится кусок резинового шланга (своеобразная рукоять). При этом рабочий конец мы немного подтачиваем.

Но и это еще не все: мы можем сделать крючок для вязки арматуры прямо у себя дома. В этом нам поможет шуруповерт. В его патрон вставляем крючок, сделанный из обычного гвоздя.

При этом самым главным моментом, пожалуй, будет регулировка скорости шуруповерта — он должен вертеться с такой скоростью, чтобы не порвать арматурные прутья при работе. Описанная нами схема является сегодня самым совершенным приспособлением для вязки, не только способствующим снижению физических и материальных затрат, но и позволяющим эксплуатировать себя даже тем людям, которые не имеют соответствующих навыков.

В самом процессе вязки арматуры лучше всего применять низкоуглеродистую сталь. Может случиться, что она будет плохо деформироваться. В таком случае ее следует немного обжечь: некоторое время держим ее над пламенем, а затем охлаждаем.

Касательно ее диаметра, то он примерно составит 1.5 миллиметра (в противном случае будет довольно сложно согнуть такую сталь, пусть и обожженную). А вот если размер будет меньшим, чем указано, то велика вероятность того, что при вязке она попросту порвется.

Разумеется, для того, чтобы понять все тонкости работы крючка для вязки, одной лишь теории будет явно недостаточно. Так или иначе, а без практики никак. Но такой процесс вряд ли можно считать действительно сложным, поэтому с ним может справиться практически каждый человек с «прямыми руками».

boldproject.ru

Виды крючков для вязки арматуры: сравнение достоинств и недостатков

Плюсы и минусы вязального оборудования

Самый простой инструмент для вязки арматуры имеет такие плюсы:

  • простота и возможность самостоятельного изготовления;
  • удобен для домашнего использования, когда необходимо выполнить небольшой объём работы;
  • надежный, легко ремонтируется, долговечный;
  • небольшая цена.

Основной недостаток — при необходимости создания большой сетки, достаточно трудоёмкая работа.

Облегчит монотонную работу крючок автоматический для вязки арматуры. Который, часто используют за такие положительные характеристики:

  • долговечность;
  • значительное упрощение работы и нагрузки;
  • высокая скорость вязания арматуры;
  • упрощает работу в труднодоступных местах;
  • демократичная цена.

Очень удобный и практичный помощник в строительных работах. Второе название — реверсивный.

Принцип действия:

  • проволочное кольцо или фиксатор огибают вокруг места наложения стержней;
  • кольцо зацепляется концом крючка;
  • рукоять инструмента тянется на себя;
  • проворачивается крючок, а концы проволоки закручиваются;
  • реверсное устройство возвращает инструмент в начальное положение;
  • проводится ещё один поворот и возвращение назад;
  • получается узел.

Реверсный возврат позволяет очень быстро вязать большие объёмы арматурной сетки и используется не только в домашнем строительстве. Винтовой крючок вращается за счёт червячной передачи в тот момент, когда ручка делает поступательное движение вверх и вниз. Такая автоматизация также облегчает монтажные работы.

Совет специалиста! Перед началом работы арматура накладывается в необходимом порядке, закрепляется в неподвижном состоянии. Можно использовать колодки из досок.

Наиболее продвинутым вариантом крючка для арматуры является вязальный пистолет. Разные производители предлагают электрические и аккумуляторные варианты. Выполняет работу за считанные секунды с обозначенной силой натяжения. Самый главный недостаток — цена, она высокая и для небольших работ обычно такой инструмент не применяют.

Материал для вязки арматуры

Для соединения армирующих деталей, применяют два вида материалов:

  • проволока из отожжённой низкоуглеродистой стали. Она хорошо гнёт, выпускается в двух вариантах: оцинкованная и без покрытия. Самый подходящий диаметр от 1,2 до 1,4 мм;
  • пластиковые хомуты являются новым материалом, но уже хорошо себя зарекомендовали. Особенно популярен, становится вариант пластикового хомута со стальным сердечком. Очень быстро крепятся и стоят не дорого.

Главный недостаток пластика в том, что он теряет свою пластичность со снижением температуры. При температуре ниже нуле становятся хрупкими.

Специалист советует! Проволоку для вязки можно получить, если опалить использованные шины и вытянуть внутреннюю часть.

Советы по использованию

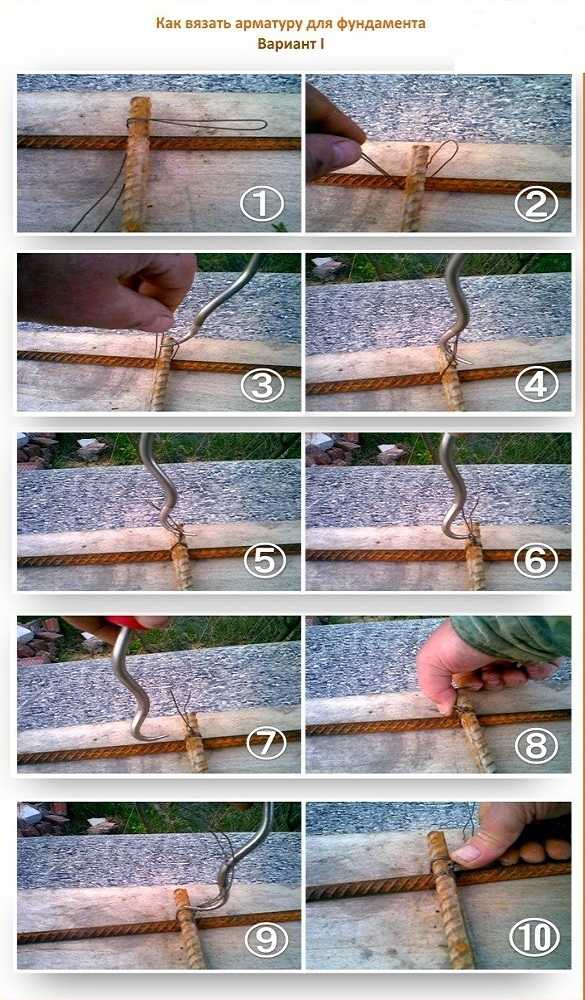

Как использовать обычный крючок вязальный для арматуры? Несколько простых способов вязки.

Вариант1:

  • проволока длиной 40 см складывается пополам;
  • проволока в левой руке, а крючок в правой;
  • проволока заводится под место связки так, чтобы кольцо оказалось справа;
  • крючок заводится с кольцо, а свободные концы набрасываются на него;
  • при прокрутке и натяжении крючка на себя, узел затягивается.

Вариант 2:

  • согнутая пополам проволока загибается вокруг пальца на расстоянии 1/3 от петли;
  • накладывается на место стыковки арматуры;
  • в петлю вставляется крючок и проворачивается;
  • захватывается вторая часть проволоки и тянется на себя;
  • достаётся крючок, а концы загибаются.

stroitel5.ru

Изготавливаем крючок для вязки арматуры своими руками

При монолитном строительстве перед заливкой бетона устанавливают арматуру, формирующую надежный каркас. Чтобы он не менял свою форму под действием бетонного раствора прутья необходимо закрепить между собой. Наиболее простой и быстрый способ соединения осуществляется при помощи крючка для вязки арматуры.

Оглавление:

  1. Как изготовить своими силами
  2. Правила вязки

Он состоит из: ручки, удобной для захвата, и изогнутой части, которой выполняют крепление. Конструкция позволяет развивать хорошую скорость при формировании узлов. Крючковая деталь свободно расположена в ручке, поэтому поворачивается в нужную сторону. Процесс вязки сопровождается движениями, схожими с помешиванием краски деревянной лопаткой. Узлы формируются при помощи проволоки. Несложное устройство позволяет скрепить несколько арматурных стержней в единую конструкцию.

Виды и применение

Для соединения прутьев используют различные по конструкции приспособления. Различают:

  1. Ручной крючок — изделие, состоящее из металлического изогнутого стрежня и деревянной ручки. С его помощью легко захватывать петлю и затягивать ее, скрепляя туго прутья арматуры. Высокую скорость вращения обеспечивает специальная рукоятка с установленным в ней подшипником. Купить ручной инструмент можно за 190 руб/шт.
  2. Вязка арматуры винтовым крючком позволяет увеличить производительность. Встроенный червячный механизм вступает в работу при силовом воздействии на рукоятку, в результате чего осуществляется автоматическое затягивание узла проволокой. Ручка инструмента имеет прорезиненную основу, а рабочая деталь выполнена из оцинковки. Цена крючка реверсивного для вязки арматуры — от 600 руб/шт.

Применяется изделие для любых работ, связанных с монолитным строительством. Наиболее часто – организация ленточного фундамента, возведение жилых или административных зданий. В частном строительстве вязка арматуры необходима при формировании каркаса для септика или хозяйственных построек. Для дома используют самодельный крючок.

Достоинства и недостатки

Рассматривая возможности крюка, его сравнивают с альтернативными методами. В качестве них выступают сварка, которая не обеспечивает надежное крепление, или пистолет для вязки, который не подходит для труднодоступных мест.

К преимуществам ручного прибора относят:

  • низкую стоимость;
  • простоту эксплуатацию.

Среди недостатков отмечают утомительность процесса, если требуется сделать множество соединений, и невысокую производительность.

Вязка арматурывинтового типа отличается следующими достоинствами:

  • долговечностью инструмента;
  • простотой использования;
  • высокой скоростью.

В процессе применения недостатки не выявлены. К ним можно только отнести высокую стоимость при сравнении с ручным устройством. Если планируются работы на крупном объекте, тогда лучше купить крючок автоматический для вязки арматуры.

Как сделать своими руками?

Многие мастера предпочитают самодельный крючок. Для его изготовления не понадобятся сложные материалы и много времени. В качестве основы берут сварочный электрод диаметром не больше 3 мм. Ручку можно изготовить из отрезка шланга или мастерка без лопатки, который крепят на один конец электрода. С другой стороны формируют крюк. Перед работой инструмент следует слегка наточить.

Автоматический вязальный крючок для арматуры можно сделать своими руками, если воспользоваться дополнительными приборами. Один из вариантов – взять шуруповерт. В его патрон вставляют крючок, который предварительно изготавливают из гвоздя. Чтобы процесс шел быстро и без брака, необходимо отрегулировать скорость самодельного изделия.

Главная задача – не допустить обрыва проволоки, при помощи которой осуществляют вязку. Предварительно ее рекомендуется обжечь, особенно если она не гнется.

Для этого ее в течение некоторого времени держат над огнем, а перед использованием охлаждают. Диаметр проволоки должен быть не менее 1 мм (при большем – возникнут сложности со сгибом, при меньшем – может порваться).

Для вязки также понадобятся фиксаторы, представленные в виде пластиковых деталей. Они необходимы для создания защитного слоя между прутьями и опалубкой и предотвращения разрушения конструкции.

Как правильно пользоваться?

Вязка арматуры с помощью крючка происходит в такой последовательности:


  • Нарезается проволока на небольшие стержни длиной около 30 см. На данном этапе можно воспользоваться болгаркой, сделав сразу нужное количество заготовок.
  • Проволоку складывают вдвое.
  • Берут два арматурных стержня и пропускают ее по диагонали.
  • В образовавшуюся петлю вдевается крючок.
  • Концы проволоки заводятся за инструмент.
  • Крючком выполняют несколько вращений для получения надежного крепления. При этом не стоит слишком усердствовать, иначе проволока лопнет.

Работает один человек. Это наиболее простой и популярный метод, который используют в профессиональном строительстве и для бытовых нужд.



stoneguru.ru
