Изготовление измельчителя веток и сучьев своими руками
Приусадебный участок или огород есть практически у каждого частного дома или загородной дачи. На этом участке владелец может выращивать овощи, высаживать фруктовые деревья или, используя все свои дизайнерские способности, оборудовать площадку для прекрасного семейного отдыха на природе. В любом случае, этот участок земли из года в год требует ухода, и если не следить за чистотой и порядком, он зарастет бурьяном и дикорастущими растениями (кустарниками, деревьями и др.). При уборке огорода очень полезным может оказаться садовый измельчитель.
Используя такое оборудование, мы уходим от необходимости палить костры и получаем отличный материал для компоста или щепу для твердотопливных котлов.
Дробилка щепорез
демонстрация работы
С его помощью можно переработать в мелкие щепки или стружку практически все отходы, которые возникают при обрезке деревьев и осенней уборке огорода (ботва от перца, помидоров, картофеля и др.). К сожалению, из-за достаточно высокой стоимости, приобрести заводской измельчитель может далеко не каждый, поэтому в данной статье мы поговорим о том, как своими руками изготовить измельчитель веток, а фотографии позволят вам реально представить описываемую работу.
Если немного вдаться в теорию, то измельчитель должен состоять из прочного корпуса, монтируемого в нем диска с ножами и привода, который будет вращать диск. Выдумывать какую-то оригинальную конструкцию не придется, нам останется лишь собрать изделие, подобное заводскому, но из тех материалов, которые удастся раздобыть.
Сегодня на пунктах приема металлолома можно найти все, что угодно – от старого тостера до вышедшего из строя токарного станка. Вот и в нашем случае, объездив несколько таких мест, удалось собрать все необходимые материалы.
Заготовка основы
Процесс самостоятельного создания измельчителя начался с того, что необходимо было выточить массивный круглый диск, который бы одновременно служил маховиком (тяжелое колесо сложнее остановить – этим исключается вероятность заклинивания при попадании твердых сучков) и площадкой для установки ножей. Нам удалось найти практически готовый вариант, который требовал небольших доработок. Это диск толщиной 16 мм и диаметром около 30 см (по-видимому, это раньше было маховое колесо на каком-то станке или часть какой-то муфты).
1

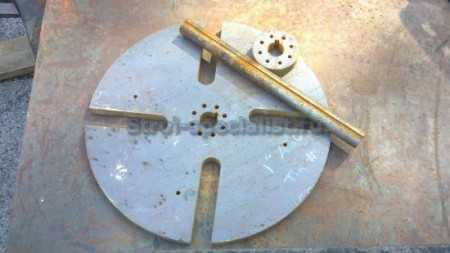

Если вам повезет так же, это будет замечательно, но если найти подходящий диск не удастся, поищите кусок листового металла толщиной 16-20 мм и попробуйте изготовить его самостоятельно, если конечно у вас есть такая возможность. В центре диска необходимо сделать отверстие с пазом для шпонки, а по краям симметричные прорезы для отвода стружки (количество прорезов может быть разным, все зависит от того, сколько ножей вы хотите установить).

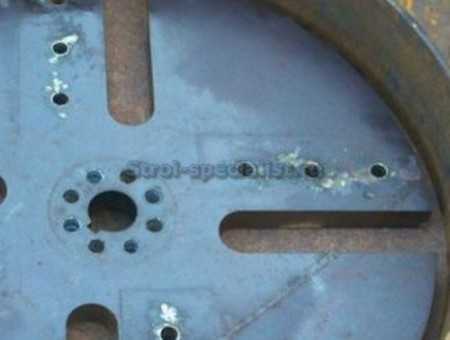

В местах установки ножей, необходимо просверлить отверстия под крепежные элементы.

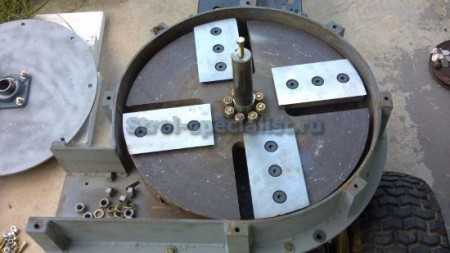

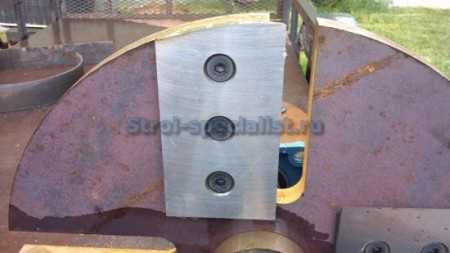

Ножи на маховик крепятся болтами с потайной головкой под шестигранный ключ, которые позволяют обеспечить достаточное прижатие ножей к диску без «слизывания» пазов головки, как это часто происходит с болтами под плоскую и крестовую отвертки.
3
К тому же, шестигранным ключом намного легче удержать болт от проворота во время затяжки гайки с другой стороны.
5

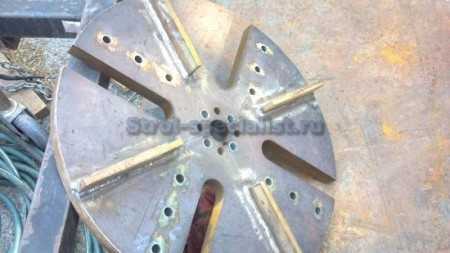

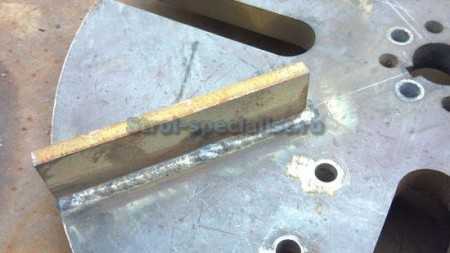

На маховик со стороны, противоположной ножам, необходимо приварить поперечные планки.
Вращаясь вместе с диском, они будут выталкивать стружку наружу.
Изготовление корпуса

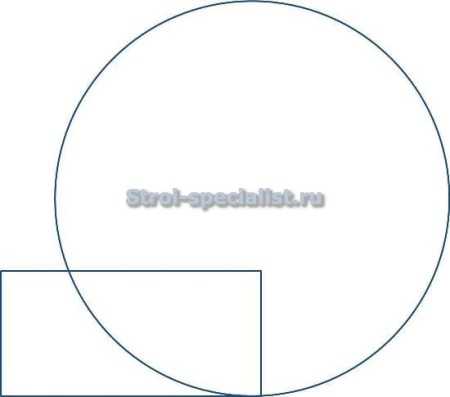

Теперь, когда с основным рабочим элементом в измельчителе все более-менее понятно, можно перейти к изготовлению корпуса. Для этого нам понадобится листовой металл толщиной от 5 мм, из которого необходимо вырезать две одинаковых детали. Это будет нижняя (основание) и верхняя (крышка) пластины. По своему виду они напоминают две наложенные друг на друга геометрические фигуры – круг и прямоугольник. Круг должен быть на 3-5 см большего диаметра, чем маховик с ножами.

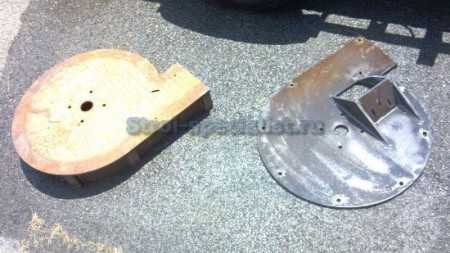

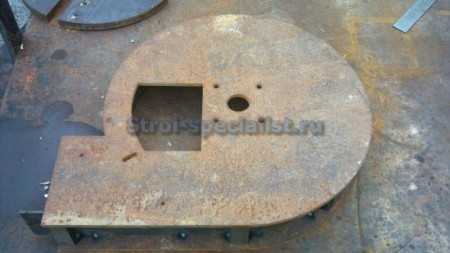

В нашем случае готовые детали выглядят так:

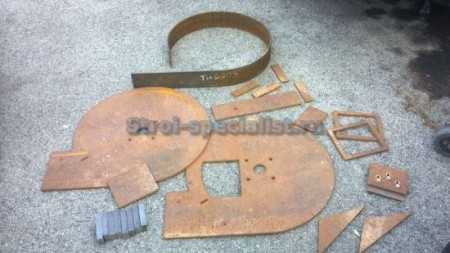

На этом рисунке можно увидеть весь комплект деталей, которые понадобятся для изготовления корпуса. Изогнутая полоса металла (в самом верху) – это боковая стенка корпуса, а небольшие серые бочонки (снизу слева), изготовленные из прута прямоугольного сечения, будут использованы для усиления корпуса. Радиус изгиба полосы должен быть немного больше радиуса маховика с ножами, чтобы обеспечивать достаточный зазор для его вращения.

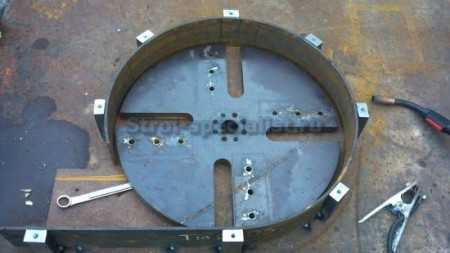

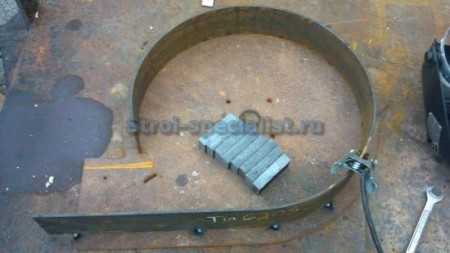

После того, как все элементы корпуса для измельчителя готовы, можно приступать к сборке, и здесь нам не обойтись без сварки. Для начала необходимо к нижней пластине прихватить сваркой изогнутую металлическую полосу.
Проверьте, обеспечивается ли зазор между диском и боковой стенкой.

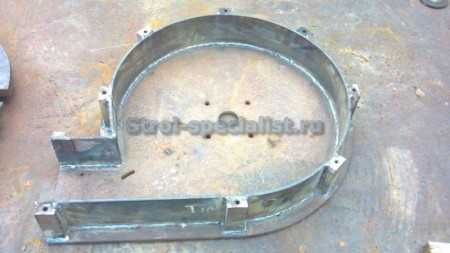

Если все нормально и зазор между стенкой и диском достаточен, можно прихватить сваркой к нижней пластине и боковой стенке бочонки (с наружной стороны), после чего полностью проварить получившуюся конструкцию снаружи и изнутри.
Как можно увидеть на рисунке, бочонки имеют отверстия с резьбой. Они сделаны для того, чтобы можно было болтовым соединением крепить верхнюю пластину–крышку к корпусу (эти отверстия можно сделать сквозными и крепить не болтами, а длинными шпильками).
После того, как основная часть корпуса сварена, в крышке необходимо просверлить отверстия в соответствии с расположением бочонков.
Так же необходимо высверлить отверстия в нижней пластине и крышке под приводной вал. На нем будет находиться маховик с ножами.
И сделать отверстия для крепления опорных подшипников.

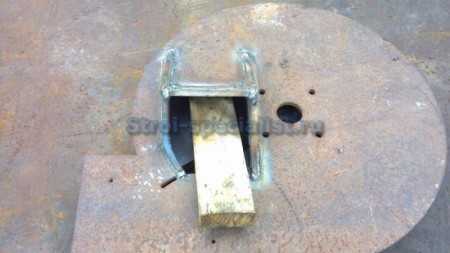

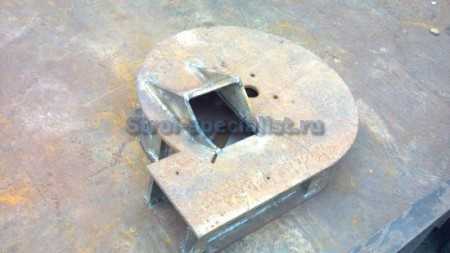

Корпус для диска с ножами почти готов, в нем осталось только сделать приемное отверстие, через которое на ножи будет подаваться материал (ветки, сучья и др.).
Отверстие необходимо делать таким, чтобы подача веток была под углом. Это необходимо для того, чтобы ветки не выбрасывало назад.

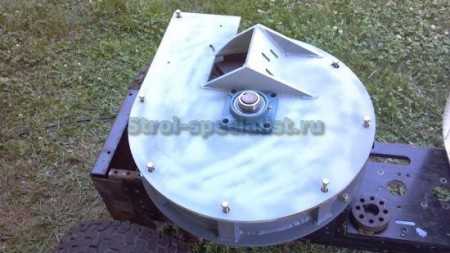

В принципе, можно приступать к сборке основного узла измельчителя – корпуса в сборе с диском и ножами, а также приводного вала.
Кстати, перед тем, как соединить все части изделия, вы можете покрасить их.

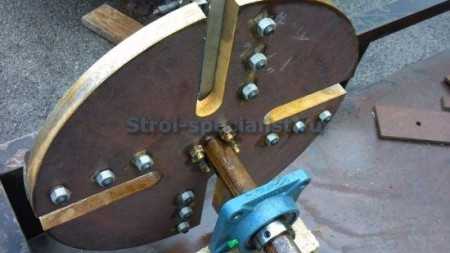

Вы, наверное, заметили вокруг вала на маховике гайки?
Чтобы нижние планки маховика не терлись об основание корпуса, необходимо предусмотреть зазоры. Под маховиком установлен подшипник, на который он будет опираться во время работы, оказывая значительные нагрузки. Так вот, нижние планки, которые приварены к диску, подбирались с учетом зазора, который обеспечивал подшипник между диском и нижней пластиной корпуса.

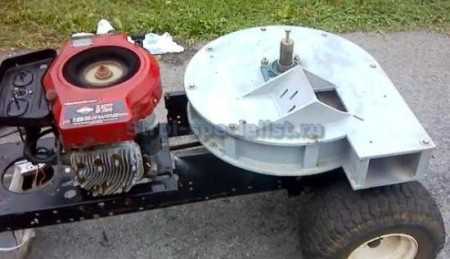

Теперь можно установить его на раму с колесами, которую несложно будет изготовить из уголка и швеллера. Ну а в нашем примере это рама от прицепа для мотоблока.
Последующие шаги – это установка шкивов ременной передачи на вал и, собственно, двигателя.
Реализовать данный этап каждый может по своему, но если у вас, как в нашем варианте, будет использоваться тяжелый маховик, помните, что и двигатель необходимо подбирать с соответствующей мощностью.
Теперь смотрим как работает данный агрегат на холостом ходу, без нагрузки.

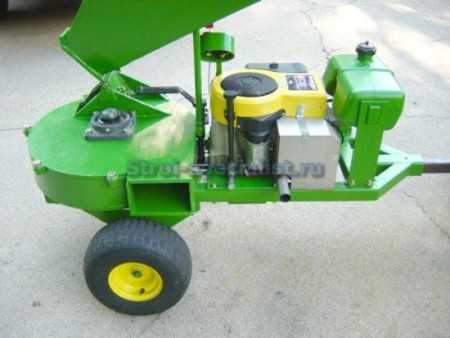

Измельчитель с установленным приемным раструбом
Теперь испытания нашего самодельного измельчителя веток.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉
