Вытяжной шкаф для кухни

Сегодня кухонные интерьеры оснащаются множеством полезных вещей, среди которых важную роль выполняет бытовая техника. Современные гарнитуры имеют возможность встраивания приборов, делая помещение не только функциональным, но и эстетически привлекательным. Среди наиболее популярных встраиваемых бытовых приборов можно считать вытяжной шкаф. Такая конструкция имеет множество плюсов, но главные из них – это экономия пространства и единый гармоничный внешний вид кухни. Вытяжные шкафы были созданы для того, чтобы скрывать непривлекательные коммуникации вентиляций и вытяжек. Их смысл в основном несет декоративную нагрузку, но чтобы пространство внутри также выполняло свою функцию, можно оснастить их полками для хранения посуды или сыпучих продуктов. Дизайн шкафа соответствует гарнитуру в целом и внешне он не отличим от остальных модулей.

Преимущества встраиваемых вытяжек

Вытяжной шкаф на кухне должен располагаться непосредственно над варочной поверхностью, так вытяжка будет эффективнее справляться со своей работой – очищать или отводить загрязненный воздух во время готовки. Главным преимуществом такой конструкции является ее незаметность в отличие от островного или классического типа вытяжек. Практически весь корпус вытяжки скрыт в навесном шкафу, видна лишь нижняя рабочая часть, через которую воздух попадает в вентиляционный канал либо очищается с помощью угольного фильтра.

Некоторые интерьеры ввиду небольшого пространства не могут разместить классическую вытяжку, тогда устройство, встроенное в шкаф, будет идеальным вариантом. Оно занимает совсем немного места внутри мебели и позволяет дополнительно использовать пространство под хранение небольшой кухонной утвари. Некоторые вытяжные шкафы могут оснащаться встроенной подсветкой в виде ламп накаливания, которые обеспечивают комфортное пользование варочной поверхностью в любое время суток.

Размерный ряд и конструкционные особенности

Чтобы не ошибиться с выбором вытяжки необходимо учитывать некоторые важные моменты перед покупкой. К ним относятся: габариты и конструкция, фильтры и их количество, мощность вентилятора, управление, варианты встройки, дополнительные возможности. Встраиваемые варианты представляют собой компактную модель, которую легко установить в шкафчик, располагающийся над плитой. Рабочую плоскость вытяжки можно увеличить, выдвинув панель, предусмотренную конструкцией.

Шкаф вытяжной бывает разных размеров, обычно они варьируются от 450 до 900 мм. Внешний вид устройства не играет особой роли, так как корпус практически полностью скрывается в мебели. Зато вопрос функциональности и работоспособности имеет более высокое значение. Благодаря стандартным размерам не должно возникнуть проблем при подборе вытяжки для навесного шкафа в кухне.

Главное – рабочая плоскость вытяжки должна соответствовать размерам плиты или варочной панели, иначе ее работа будет не так эффективна. Вытяжка попросту не сможет полноценно справляться с очисткой или отводом загрязненного воздуха.

Расстояние, на котором должны располагаться вытяжные шкафы от варочной поверхности следует делать не менее 750 мм для газовых конфорок и 650 мм для электрических. Несоблюдение данных стандартов может привести к поломке прибора в случае перегрева от плиты или даже возгоранию.

Разновидности фильтров

В кухонном гарнитуре шкаф вытяжной обычно имеет двойную очистку с помощью угольных и пластиковых или алюминиевых фильтров. Первые нейтрализуют запахи, выделяемые в процессе готовки. Вторые собирают на себе частицы жира, копоти, пыли и других загрязнений. Пластиковые кассеты содержат фильтры из синтепона или флизелина, но существуют и металлические варианты, которые требуют очистки по мере загрязнения.

Вытяжной шкаф может работать и без использования в конструкции фильтра тонкой угольной очистки. Но при этом необходим жироулавливающий фильтр, чтобы загрязнения не оседали на самом механизме вытяжки. Существуют и бюджетные модели, которые функционируют вообще без фильтров. Их работа заключается в выводе воздуха через вентиляционный канал, при этом происходит забор чистого воздуха извне.

Вентиляторы

Важной составляющей любой вытяжки является ее производительность. Она напрямую зависит от количества и мощности установленных внутри вентиляторов. Число, обозначающее производительность, высчитывается путем несложных математических действий. Необходимо взять объем кухонного помещения и вычесть из него показатель общего объема мебели и бытовых приборов, находящихся там. Получившееся число следует умножить на десять.

Многие современные вытяжки способны очистить воздух в размере до 700 куб. м в час. Нужно помнить, что чем выше производительность прибора, тем больше шума он создает в процессе работы.

Это необходимо учитывать, приобретая шкаф вытяжной, и ориентироваться на площадь кухни. В маленьком пространстве лучше использовать вытяжку с меньшей производительностью, зато в квартире-студии можно разместить устройство мощнее.

Управление устройством

Регулировать шкаф вытяжной и его работу можно за счет встроенного электронного модуля, панель которого располагается на лицевой части устройства. Управление происходит несколькими способами:

с помощью кнопок, каждая из которых соответствует своему режиму работы;
слайдером, который перемещается вдоль панели;
благодаря сенсорной панели. Такое управление полностью электронное, необходимо лишь задать нужный режим работы путем нажатия на экран.

Шкаф вытяжной с сенсорной панелью более современный и функциональный, а также удобный вариант, в отличие от остальных. Но его цена значительно превышает модели с механическим управлением.

Дополнительные возможности

При выборе вытяжки немаловажным фактором являются дополнительные функции, которыми оснащен прибор. Среди них можно выделить такую программу, как включение с определенными интервалами. То есть вытяжка будет самостоятельно запускаться и функционировать некоторое время, регулярно очищая воздух в кухне.

Существует также функция остаточного хода, когда шкаф вытяжной сможет проработать еще какое-то время после отключения. Обычно это длится от пяти до пятнадцати минут, что позволяет сделать воздух в помещении идеально очищенным. Для более дорогих моделей существуют, может и не самые необходимые программы, но также не менее полезные. Например, жидкокристаллический экран для просмотра видео или подключения компьютера. Метеосистема позволяет наблюдать за погодой, при этом шкаф вытяжной подводится к метеостанции на улице, а результаты отображаются на дисплее.

Монтаж вытяжного шкафа своими руками

Вытяжку вполне можно установить на кухне самостоятельно в уже имеющийся навесной шкафчик, не прибегая к помощи специалистов. Для этого следует ознакомиться с некоторыми советами и рекомендациями и подобрать нужные материалы и инструменты.

Проще всего монтировать устройство статичного типа, без телескопической панели. Здесь необходимо подготовить следующие инструменты:

ножовку или электрический лобзик,
болты и винты,
отвертку,
карандаш с рулеткой.

Чтобы сделать из обычного навесного модуля шкаф вытяжной, необходимо снять с него верхнюю и нижнюю панели. В верхней стенке следует вырезать отверстие для устройства воздуховода. На нижней панели отметить места крепления гофры, а также болтов и кабеля. Далее необходимо закрепить шкаф вытяжной на нужной высоте над плитой. К его боковинам присоединить корпус самой вытяжки. Через верхнюю панель пропустить воздуховод и соединить со всей конструкцией. Последним этапом идет протягивание кабеля и подключение к розетке.

Путем несложных действий можно самостоятельно монтировать шкаф вытяжной и наслаждаться процессом регулярной очистки воздуха в кухне. Но, несмотря на довольно простую схему установки, следует соблюдать инструкцию и технику безопасности, а также желательно использовать рабочую одежду, перчатки и защитные очки.

Вытяжка является незаменимой деталью кухонного помещения. Она не только очищает воздух во время готовки и устраняет неприятные запахи, но и придает интерьеру стильный и современный внешний вид. К сожалению, не каждая кухня может похвастаться большой площадью, тогда на помощь придет вытяжной шкаф. Он способен выполнять те же функции, что и классическая вытяжка, но при этом значительно экономить пространство и не нарушать целостности кухонного гарнитура.

Загрузка…

kuhniclub.ru

Кухонный шкаф под вытяжку / Проект кухни / Всё о красивой и комфортной кухне

Кухонный гарнитур может состоять из различных мебельных модулей. К одним из таких модулей относится кухонный шкаф под вытяжку. Но не для любой вытяжки нужен мебельный короб. Здесь всё зависит от типа кухонной вытяжки, который отличается способом установки, внешним видом и особенностями конструкции. В данном случае речь пойдёт о двух видах кухонных вытяжек, это подвесные вытяжки и встраиваемые вытяжки.

Кухонные модули под вытяжки можно приобрести уже готовые, так как подобная техника изготавливается по определенным стандартам и размерам, заказать у производителя либо сделать самостоятельно.

Стандартная ширина кухонного короба, в который будет монтироваться вытяжка, обычно равна 500 мм или 600 мм. Глубина кухонного шкафа под вытяжку должна быть не меньше 280 мм. Высота модуля шкафа под вытяжку рассчитывается исходя из положенных норм и удобств, чтобы пользоваться вытяжкой было комфортно. Кухонную вытяжку принято устанавливать не ниже 650 мм и не выше 900 мм от варочной поверхности.

шкафы под вытяжки

Встраиваемая кухонная вытяжка подразумевает под собой обязательное наличие навесного шкафа. Подвесные же вытяжки можно устанавливать и без верхнего модуля. Но всё же для более эстетичного общего вида, единства кухонного гарнитура и маскировки подключения кухонный модуль лучше установить над вытяжкой.

Конструкция короба под вытяжку

Внутренняя конструкция короба под вытяжку может выглядеть по-разному. Это может быть просто модуль без полок с вырезами в нижней и верхней горизонтальных плоскостях под гофру. Гофра при этом будет находиться внутри шкафа и когда шкаф будет открыт, её будет видно. В этом случае можно установить полку, но в ней будет отверстие под гофру.

Есть и другой вариант внутренней конструкции шкафа под вытяжку, который поможет полностью спрятать гофру. Когда глубина нижней горизонтальной плоскости стандартная, например, 300 мм, а глубина верхней горизонтальной плоскости меньше, например, 120 мм. В этом случае можно поставить заднюю стенку с полкой между горизонтальными плоскостями. Задняя стенка скроет за собой гофру и создаст дополнительную жёсткость, а полка станет дополнительным местом хранения.

конструкция короба под вытяжку

Фасады на кухонном модуле под вытяжку также могут быть разными. Это может быть один фасад с горизонтальным открыванием, например, с помощью газлифтов или других подъёмных механизмов. Либо один или два фасада на шкаф под вытяжку с распашным открыванием. Если планируется открывание с помощью подъёмников, то следует внимательно рассчитывать внутреннее пространство, в том числе и глубину, для установки этой фурнитуры.

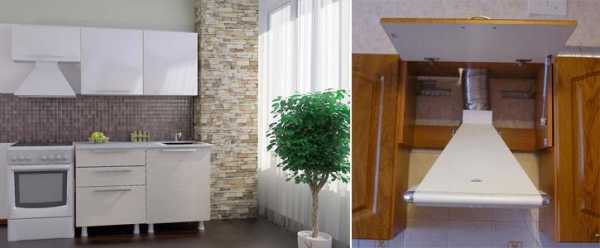

Шкаф под встраиваемую вытяжку отличается от модуля для подвесной вытяжки нижней горизонтальной плоскостью. Так как встраиваемая часть вытяжки должна находиться внутри короба, то низ шкафа приподнимается на высоту встраиваемой части. Здесь также можно выбрать один из вариантов внутренней конструкции короба, со стенкой закрывающей гофру, либо с видимой гофрой при открытых фасадах.

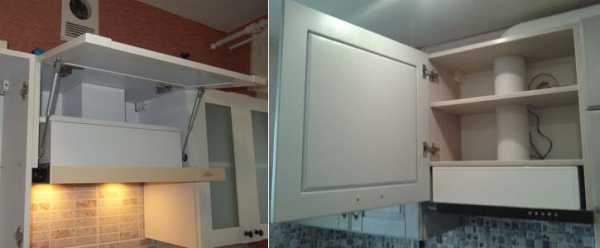

Стоит учесть, что в навесном шкафу под встраиваемую вытяжку нижние петли должны быть смещены вверх, на высоту встраиваемой конструкции.

маскировка подключения гофры

Также место соединения вытяжки купольного типа с гофрой можно закрыть фасадом. Это поможет спрятать гофру от вытяжки и придать кухонному гарнитуру гармоничный и законченный вид.

proekt-kyhni.ru

Подвесной шкаф и система крепления мебели на кухне

Подвесные шкафы в кухне нужны не только для красоты. В них можно хранить большое количество утвари, и при этом они совершенно не занимают места. Развешанные на стенах, шкафчики хороши тем, что почти все их содержимое располагается на уровне глаз и даже до самых верхних полок несложно дотянуться рукой.

Неоспоримые достоинства

Сегодня уже невозможно представить себе кухонный гарнитур без настенных модулей. Все достоинства подвесного шкафа проистекают именно из его местоположения. Ведь пространство под потолком практически не используется, в то время как на полу для всей необходимой мебели иногда даже места не хватает. Вот и выручают шкафчики в такой ситуации, образуя вторую линию хранения.

С помощью подвесных конструкций, полностью повторяющих цвет и дизайн всего гарнитура, можно скрыть за аккуратными фасадами не слишком радующие глаз газовую колонку или вытяжку, а также подведенные к ним коммуникации. В своем персональном «шкафу» эта техника будет работать, как и прежде, зато не будет выбиваться из общей картинки, возвращая кухонному помещению гармоничный облик.

Варианты расположения

Традиционное место для кухонного подвеса – стена над разделочным столом, мойкой и плитой. Это действительно очень удобно, так как все необходимое для приготовления пищи всегда будет под рукой. В ящик над мойкой и вовсе можно установить корзины для тарелок и чашек, чтобы вымытую посуду можно было сразу отправлять по своим местам.

Но этот вариант не единственный. Отделенные от основного гарнитура шкафы можно навесить и в другом месте кухни, например, на противоположной стене или в обеденной зоне. В этом случае шкафчики можно взять с прозрачными стеклянными вставками, а на полках разместить красивую посуду и праздничный сервиз. Вместо обычного посудного шкафа подвесная конструкция сразу превратится в украшение – сервант. Такое решение, кстати, более функциональное, так как не ограничивает размеры подвесов.

Интересно выглядят и нестандартные решения расположения подвесных кухонь:

с горизонтальным смещением относительно нижнего ряда;
каскадом или волнами;
на разных уровнях – в шахматном или хаотическом порядке.

При установке таких шкафов важно выдерживать необходимый зазор между нижней кромкой подвеса и столешницей. Он должен быть не меньше 45 см, но оптимальным считается расстояние около 60-65 см – так удобнее работать.

Если просуммировать высоту напольных и подвесных шкафов, а также необходимый зазор, получается, что даже в небольшой кухне наверху гарнитура остается еще достаточно места для обустройства антресолей или открытой полки. Правда, хранить там можно только ту утварь, которая очень редко используется.

Виды

Шкафы подвесные принято делить на виды, в зависимости от выполняемых ими функций. Кроме стандартных ящиков с полками существуют и специальные модели:

Сушилки

Как правило, это конструкции без дна, внутри которых устанавливаются сушильные корзины для тарелок и чашек, а в донном отверстии ставится широкий лоток для сбора стекающей воды. Если мойка достаточно широкая, поддон можно совсем убрать, тогда капли с мокрых тарелок будут сразу стекать вниз. В этом случае за дверцами будет всегда сухо, что позволит избежать таких неприятностей, как плесень и запах сырости.

Вытяжные шкафы

Устанавливаются над варочной поверхностью и прячут в своих недрах вентилятор вытяжки. Внутренних полок такие модели не имеют.

Угловые модули

Отличный способ эффективно использовать все пространство кухни и немного разгрузить остальные элементы мебельного гарнитура. В угловом подвесном шкафу удобно хранить мелкую утварь, специи или часть продуктовых запасов. Для удобства его можно оборудовать угловой полкой-каруселью.

Размеры

Навесные шкафы выгодно отличаются от напольных тем, что их высота не слишком ограничена. Модули могут иметь практически любые разумные габариты от 25 см до метра. Чаще всего кухонные гарнитуры комплектуются подвесными конструкциями стандартных размеров 36, 72, 92 см. Все, что отличается от типовых параметров, изготавливается под заказ или выпускается в рамках оригинальных серий.

Если вы подбираете мебельный комплект для кухни из отдельных предметов, нужно учитывать еще и глубину подвесной кухни. К примеру, шкафы, располагающиеся над рабочими поверхностями, должны быть не слишком глубокими, иначе они будут закрывать обзор, да и шишку набить в этой ситуации недолго.

Оптимальной является глубина шкафа, которая вдвое меньше расположенной под ним столешницы.

Но если сделать шкафчик меньше 30 см, это плохо отразится на его функциональности. В его недрах поместится совсем немного самой мелкой посуды, так что нужно соблюдать золотую середину.

Дверцы

В навесных шкафчиках редко можно увидеть выдвижные ящички, разве только неглубокие вставки в нижней части – для хранения мелких предметов. Выше в ящик просто не заглянуть. Поэтому фасады для их корпусов обычно крепятся на петлях или рычажных механизмах. В зависимости от применяемой механической фурнитуры дверцы подвесов могут быть:

Распашные – традиционный вариант для кухни, обеспечивающий доступ сразу ко всем внутренним полкам шкафа. Такие дверцы надежны и просты в ремонте, но нужно постоянно следить, чтобы они не оставались открытыми. В противном случае петли могут провиснуть, и придется их подтягивать.
Откидные – такие дверцы уместны только на невысоко подвешенных модулях, иначе из глубины шкафа трудно будет что-либо достать. Зато их легко открывать одной рукой, а сама дверца в открытом положении образует дополнительную горизонтальную поверхность.
Подъемные – удобные модели, отлично зарекомендовавшие себя на кухнях небольшой площади, где пространство нужно экономить. Дверцы таких шкафов могут подниматься и фиксироваться на диагональных упорах, скользить вертикально в пазах или вовсе складываться, как роллеты.
Раздвижные – еще один способ сохранить свободную площадь компактной кухни и при этом не бояться повредить находящиеся рядом предметы.

Материалы

В большинстве моделей навесных шкафов корпус выполнен из ламинированного ДСП. Это достаточно прочный материал для такой небольшой мебели, а ламинирующая пленка защищает его от вредного воздействия пара и воды. Задние стенки, если есть, выполняются из более дешевого ДВП, так как никакой нагрузки они не несут.

Гораздо большее разнообразие предоставляют фасады. На основе одного и того же подвеса для кухни можно создавать абсолютно разные внешне шкафы, просто меняя дверцы. Недорого обойдется простенький постформинг, МДФ или качественный пластик. Можно придать кухне более современный вид, оснастив корпуса металлическими дверцами со стеклянными вставками, или добавить уюта с помощью фасадов под дерево.

Монтаж

Прежде чем приступать к подвешиванию кухонных шкафчиков, нужно продумать проведение всех коммуникаций на соответствующей стене. Это касается в основном вытяжки, газопровода, если на стене в кухне установлена колонка, и встроенной подсветки. Возможно, что в задней стенке шкафа потребуется сделать вырезы. На видео наглядна показана удобная система крепления верхних шкафов.

Крепление навесной мебели осуществляется после обследования и подготовки поверхности стены. Она должна быть достаточно ровной и прочной. Выравнивание проблемных участков можно выполнить с помощью штукатурки. Подготовленную поверхность нужно разметить в соответствии с размерами навесного шкафа и с учетом тех зазоров, о которых мы рассказывали. Если на рабочей стене кухни уже уложен защитный фартук, следует подвешивать шкафчик так, чтобы его нижний край закрывал пару сантиметров верхней части отделки.

Чтобы корпус из-за толстого фартука не висел под углом, систему верхнего крепления подбирают с возможностью оставления зазора между стеной и самим ящиком. Как вариант, под монтажную шину можно подложить полоску ДСП подходящей толщины.

Шина представляет собой перфорированный металлопрофиль с выступом, за который цепляются крючки, расположенные на обратной стороне шкафа. К стене кухни она крепится дюбелями.

Когда монтажная планка закреплена на своем месте, на нее можно вешать шкафчики, одновременно выравнивая их в горизонтальной плоскости по уровню. Если это предусмотрено проектом, между собой соседние ящики скрепляются специальными стяжками в единую конструкцию. Перед этим нужно проследить, чтобы все они висели ровно относительно друг друга.

Для установки стяжки в стенках шкафов высверливают сквозные отверстия. Во время выполнения этой работы удобно пользоваться струбцинами, а саму поверхность боковых стенок защитят от царапин и повреждений инструментом тонкие накладки из деревянной щепы.
На смонтированные ящики навешиваются дверцы, также выставляются по уровню и регулируются. Шкафы готовы – можно пользоваться.

Загрузка…

kuhniclub.ru

Встроенная кухонная вытяжка: установка своими руками

Ежегодно количество кухонных электроприборов растет. Одни экономят время, беря на себя часть наших обязанностей, другие делают жизнь комфортнее – очищают воздух, удаляют пар, неприятный запах, гарь и жир. К таким приспособлениям относятся кухонные вытяжки.

Для того чтобы вытяжка выполняла свои функции достойно, ее нужно правильно установить

Это оборудование необходимо тем, кому надоело постоянно проветривать помещение, отмывать кухонные фасады, стены от жира, оседающего на них. Если вы из числа таких людей, то без вытяжки вам не обойтись. В помощь вам будут многочисленные магазины бытовой техники, где без проблем можно выбрать модель, подходящую по габаритам, мощности и цене.

Это далеко не все критерии, на которые нужно опираться, делая свой выбор. Важную роль играют особенности использования, типы, их форма, практичность и производительность, а также внешний дизайн.

Множество устройств имеют стильный дизайн или прячутся в подвесную мебель

Виды вытяжек и их конструктивные особенности

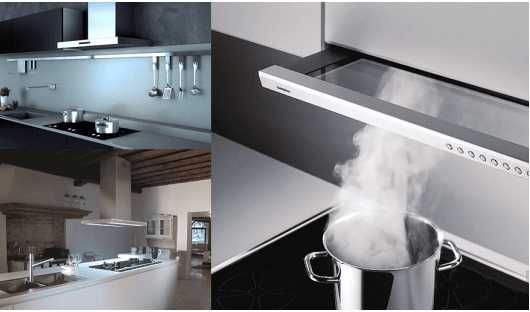

Разнообразие устройств для кухни, фильтрующих воздух

Перед покупкой оборудования следует определиться с местом, где будет располагаться плита, так как вытяжка устанавливается над ней. От места установки плиты зависят конструктивные особенности модели. По типу расположения кухонной зоны, вытяжки подразделяются на несколько видов.

Плоская. Обладает небольшим размером, не требует монтажа воздуховода. В нее встроены фильтры, через которые проходит загрязненный воздух. Неудобство в том, что их периодически нужно менять. Срок службы фильтра напрямую зависит от интенсивности пользования плитой и вытяжкой.
Плоская вытяжка — недорогой вариант с встроенными фильтрами, занимающий мало места

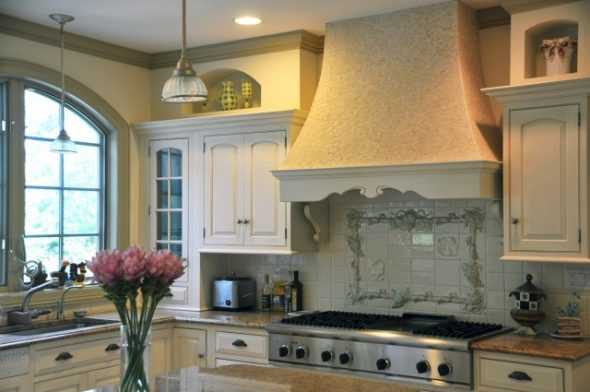

Купольная. Оборудование этой группы, подсоединяется к вентиляции, имеет высокую производительность. Более внушительный размер корпуса, дает возможность установить вентиляторы большего размера, чем в плоских. Поэтому их используют в просторных помещениях, где есть необходимость фильтрации большого потока воздуха из кухни. Очищают от запаха в дальних уголках помещения.
Купольная или каминная вытяжка имеет хорошую аэродинамику, работает практически бесшумно, но стоит дороже

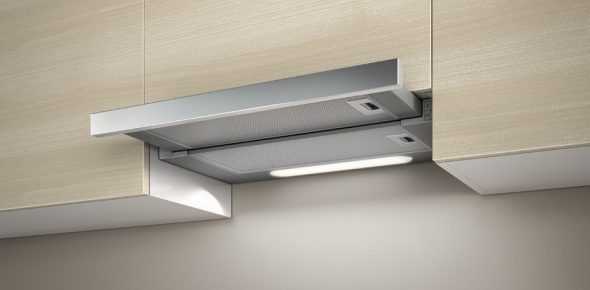

Встроенная. Самый широко применяемый вид. Главное преимущество в том, что она прячется в кухонную мебель или столешницу и не портит общей стилистики интерьера. Еще один плюс в том, что установка встраиваемой вытяжки в шкаф гарнитура, легко осуществляется самостоятельно и вызывать платного мастера нет нужды.
Вытяжка встраиваемая является самым оптимальными решением для небольших помещений

Какой вид вытяжки применить зависит от размера вашей кухни. Если кухня маленькая, то мощности плоской вытяжки, будет вполне достаточно. Встроенные модели хороши в типовых хрущевках. Экономят пространство, так как воздуховод и сам каркас аккуратно помещается в шкаф. На кухне, где позволяет пространство, есть отдельно стоящий остров, там идеально впишется каминная или купольная вытяжка.

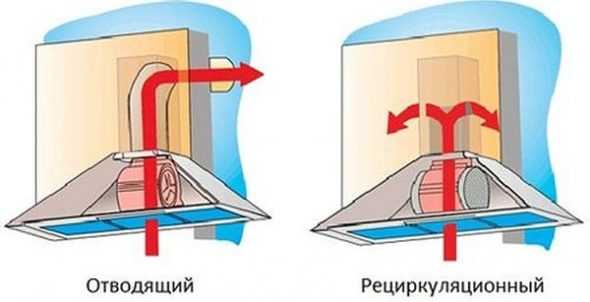

Схема работы кухонных вытяжек

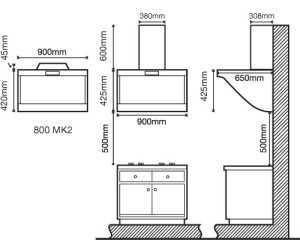

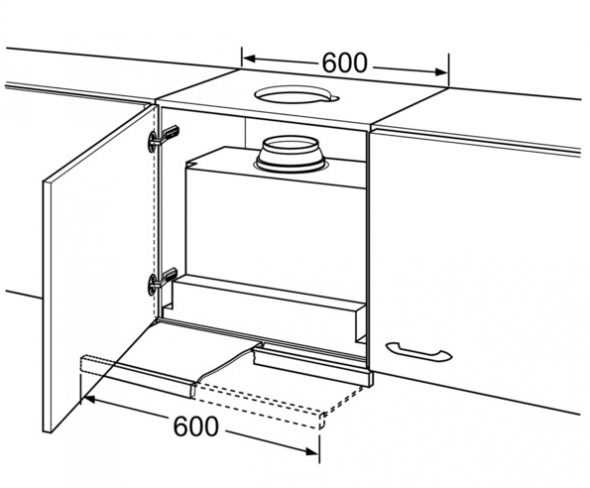

Размеры встроенной вытяжки

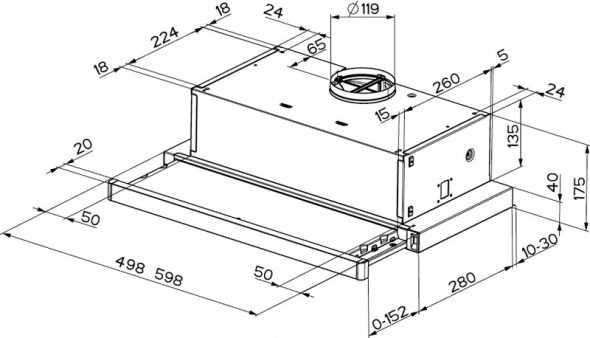

Схема вытяжки с выдвижным блоком с подробными размерами

Для того чтобы правильно установить встраиваемую вытяжку, производят замеры плиты, имеющегося шкафчика, в который будет встраиваться оборудование. Если не обратить на это внимание, то может получиться так, что размер устройства будет превышать габариты шкафа.

Параметры для установки вытяжки по высоте

Тогда с ним нужно будет проводить дополнительные манипуляции – менять стенки соседних шкафчиков или мастерить новый короб, под размеры вытяжки. Правильно выбрав модель под кухню, помещающуюся вовнутрь, монтаж осилите сами, без помощи специалистов.

Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см

Корпус у большинства встраиваемых вытяжек, имеет прямоугольную форму, что значительно облегчает монтаж. Ширина устройств разная. Имеются компактные варианты, от 45 до 50 см, которые помещаются в стандартные кухонные гарнитуры.

Еще один важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты. Размещать высоко от варочной панели нецелесообразно, существенно снизится производительность. Пар с запахом приготовленной пищи плохо втягивается прибором, нужной эффективности не будет.

В инструкции к прибору вы всегда найдете рекомендованные сантиметры, средние показатели для всех приборов такие:

для электрической плиты – от 65 см до 70см будет оптимально;
для газовой – от 70 см до 80 см, так как присутствует открытый огонь.

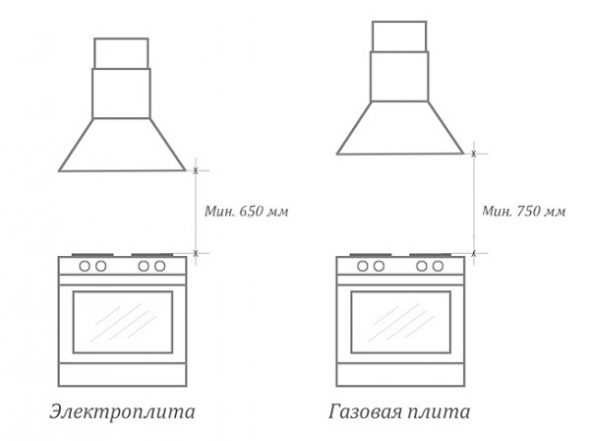

Расстояние от газовой плиты и электроплиты до вытяжки

Размер плиты так же имеет значение. Ширина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель. Это обеспечит максимальную эффективность установки, а если она меньше плиты, то часть воздуха не будет захватываться, а это снизит производительность.

Рекомендуемое расстояние от плиты до вытяжек различного типа

Монтаж встроенной вытяжки. Необходимые материалы и инструменты

Правильный монтаж кухонной вытяжки

Рассмотрим вариант, когда вы решаете, что делать новый короб не нужно, остается только переоборудовать уже имеющийся навесной шкаф. Прежде чем приступить к установке, необходимо определиться с материалом, из которого будет выполнен вентиляционный канал, приготовить необходимый инструмент, чтобы все было под рукой.

Типы материалов, из которых чаще всего формируется воздуховод.

Пластиковый. Прямоугольной или круглой формы, разного размера и диаметра. Прямоугольный канал занимает меньше места и это является его преимуществом. Данный вид воздуховода обладает гладкими стенками, благодаря чему, проходимость воздушного потока выше, то частицы грязи меньше оседают на гладкой поверхности. Минус в том, что для монтажа потребуются дополнительные колена. Место стыка следует замазать герметиком.
Пластиковый воздуховод для подключения к вытяжке
Гофрированный. Легко принимает нужный угол наклона. Дополнительные колена не потребуются. Чтобы избежать излишнего шума, гофру нужно хорошо растянуть. Для того, чтобы проходимость воздуха не уменьшалась, угол сгибания не должен быть более 90 градусов. Излишне сильное сгибание приводит к снижению производительности вытяжки. При необходимости, из круглой формы сделать прямоугольную, то это просто осуществить нажатием пальцев.
Гофрированный воздуховод для вытяжки, спрятанный за панелью

Тот и другой вид имеет ряд плюсов и минусов. Что выбрать, решаете вы, исходя из параметров техники, вместимости шкафчика, своих предпочтений.

Конструкцию из плоских прямоугольных труб можно спрятать в натяжной потолок, почти не отняв высоты у помещения

Для проведения работ пригодится следующий инструмент. Для разметки и замеров нужна рулетка, угольник, карандаш. Для выпиливания отверстий — электролобзик, пилки по дереву. Еще пригодятся отвертка, болты, шурупы. Для склеивания стыков приобретите клей-герметик. Чтобы усилить герметичность используют хомуты, их нужно приготовить.

Инструменты для установки и подключения вытяжки

Работа с нижней полкой шкафа

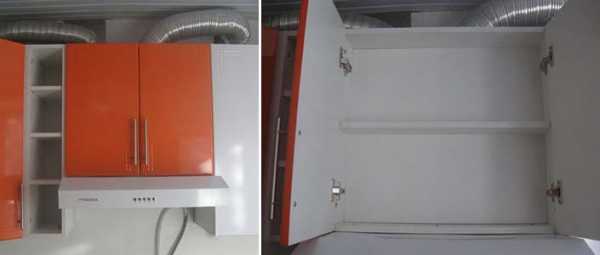

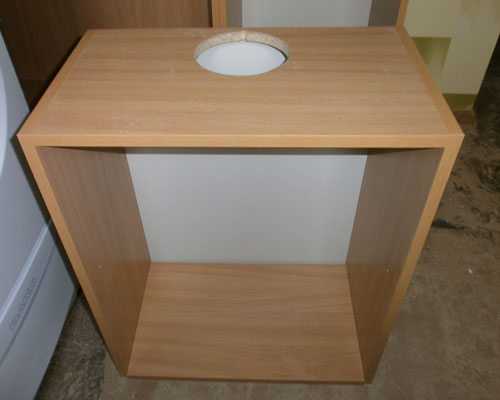

Подготовка кухонного шкафа к монтажу встраиваемой вытяжки

При установке встроенной вытяжки в шкаф, можно пойти несколькими путями.

Заказать кухонный шкаф, уже без дна. Для вывода воздуховода нужно будет в средней полке и верхушке сделать соответствующие отверстия под него.
Сделать шкаф под вытяжку своими руками, опираясь на размеры.
Переделать уже имеющийся объект мебели, предварительно удалить дно или вырезать отверстие, по имеющимся размерам.

Разбирать шкаф не требуется. Нужно снять его со стены, отсоединить дверцы. Удобнее будет производить свои действия на полу. «Расшейте» заднюю стенку, открутите боковые крепления, тогда нижняя полка легко отойдет сама.

Когда вырезаете место под вытяжку, произвести это необходимо так, чтобы корпус устройства подходил плотно к передней стенке, а не наоборот. Место, где будете резать, отметьте маркером, просверлите отверстия в углах наметки, а затем прорезайте.

Трансформация средней части шкафа

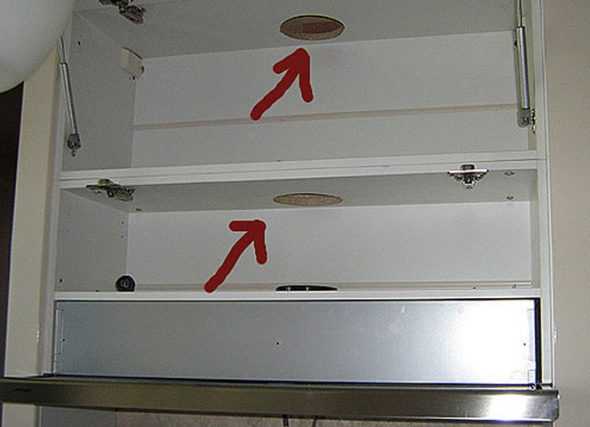

В полках шкафчика придётся выпилить отверстия для пропуска воздуховода

Чаще всего вытяжка крепится к средней полке. Поэтому в ней тоже нужно сделать вырез под воздуховод. Отмечаем место распила карандашом, если оно круглое, сверлим отверстие диаметром 10 мм, для входа пилки и прорезаем по метке.

Затем необходимо наметить места крепления устройства к средней части. Полку приложить к корпусу устройства, острым предметом сделать насечку в месте будущего расположения саморезов.

Пример крепления вытяжки к стене

Для закрепления полки к боковинам, используют пластиковые уголки. Сначала четыре уголка крепим к полке, регулируем ее положение, положив ящик на пол.

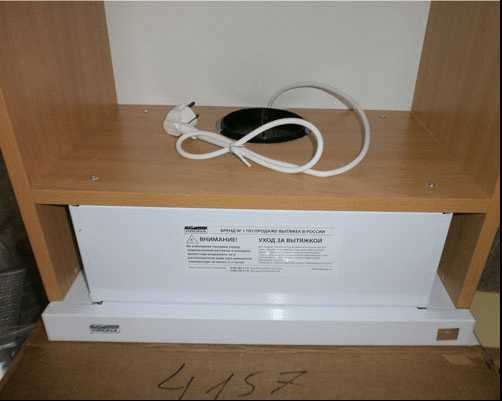

Вывод шнура питания над вытяжкой, а также организация отверстия под гофрированную трубу

Встраиваем вытяжку в шкаф и монтируем воздуховод

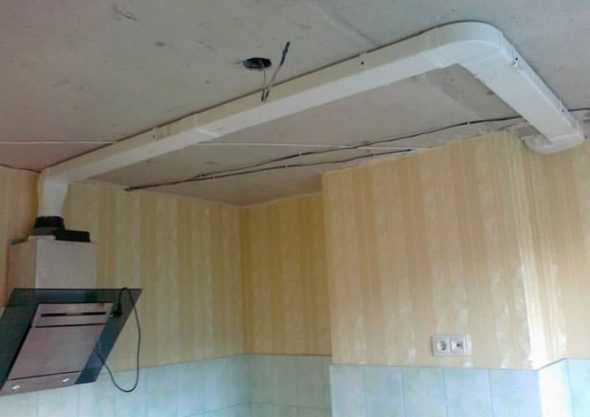

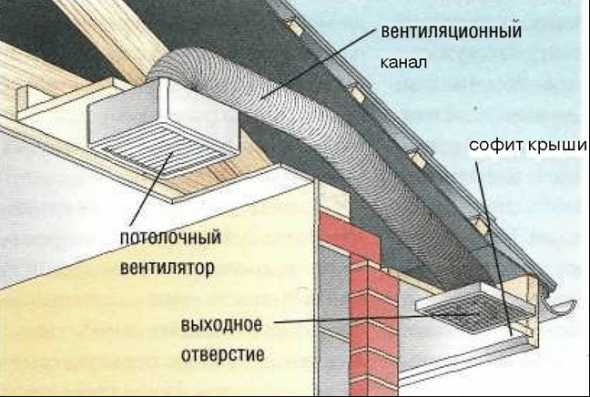

Потолочный вариант установки вентиляции

Предпоследним этапом работ будет соединение всех частей. Шкаф со средней частью и закрепленной на ней вытяжкой, вешается на место. Не нужно забывать, что выдвижная часть оборудования должна свободно перемещаться взад и вперед. В этой части расположен фильтр, улавливающий жир. Он начинает работать, когда подвижная часть расположена над плитой.

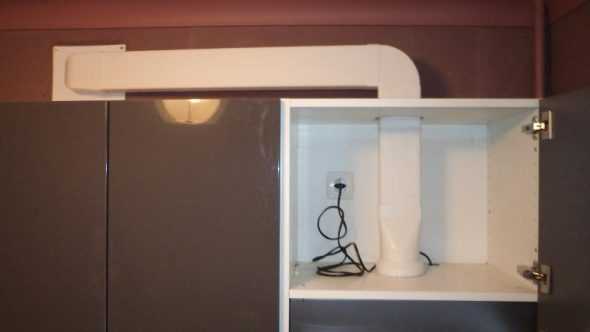

Установка воздуховода на верхней части шкафа

Последний этап – монтаж воздуховода. Он вводится через верх шкафа, в пропиленное заранее отверстие, соединяется с устройством. Стыки обязательно промазываются клеем, закрепляются хомутами. Еще важно сохранить возможность отсоединения частей, для чистки системы от грязи.

Затем подключается воздуховод к вентиляции. Для крепления используются специальные решетки. Вытяжка — это электроприбор, вблизи должна быть расположена розетка с заземлением.

Подсоединение воздуховода к вентиляционному каналу

Работа совсем несложная, если учесть описанные выше моменты. Встроенная вытяжка – удачный вариант для тех, кто хочет сэкономить место, сохранить красивый интерьер.

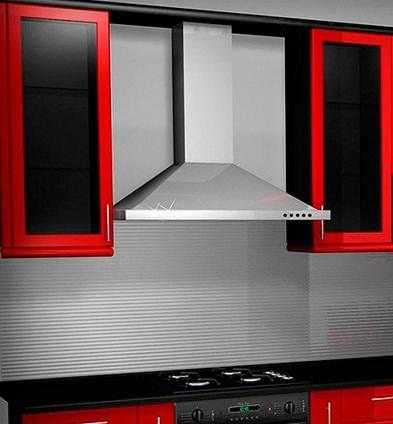

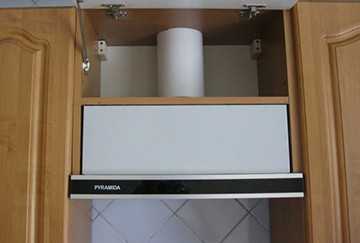

Пример крепления вытяжки в шкаф над варочной поверхностью

Видео: Установка встраиваемой вытяжки
