Лампы уличного освещения: светодиодные, натриевые, ДРЛ

На сегодняшний день трудно представить неосвещенную городскую улицу в вечернее время суток. Благодаря техническому прогрессу искусственное освещение проникло не только в наши дома, но и за их пределы. Помимо городских улиц люди также стремятся осветить загородные участки, ведь иллюминация способна значительно улучшить качество жизни, а также украсить экстерьер каждого двора.

Основные требования к освещению улицы

Важно понимать, что наружное освещение совершенно отличается от внутреннего, в первую очередь дизайном. Технические данные и, конечно же, способ монтажа у них также различны. Выбирая лампы уличного освещения, следует учитывать совершенно другие приоритеты.

Во-первых, выбирая фонари для улицы, нет необходимости обращать внимание на показатели цветности, которые обязательно учитываются при выборе освещения для помещений. В данном случае гораздо важнее мощность или светоотдача прибора. Во-вторых, важно учитывать продолжительность эксплуатации, поскольку замена ламп — процесс, требующий немало временных затрат и усилий. Помимо вышесказанного, для замены наружного освещения нередко требуется специальная техника, поэтому продолжительность работы — важный критерий, который следует учитывать при выборе.

Тонкости выбора

Выбирая фонари для улицы, нужно учитывать такие критерии:

  • особенности климата;
  • влияние внешней среды на прибор;
  • интенсивность движения на освещаемой территории;
  • особенность установки прибора;
  • нужную яркость на освещаемой местности.

Поскольку на лампы для уличного освещения постоянно воздействуют внешние факторы, такие как перепады температур, осадки, влага, фонари должны обладать хорошей изоляцией, поэтому необходимо обращать внимание на степень защиты (IP). Уровень защиты указан в паспорте прибора, он состоит из двух цифр. Первая (от 1 до 6) указывает степень защиты от попадания твердых тел. Вторая цифра (от 1 до 8) означает уровень защиты от попадания внутрь прибора влаги. Чем выше данный показатель, тем надежнее лампа защищена.

Применения уличных светильников

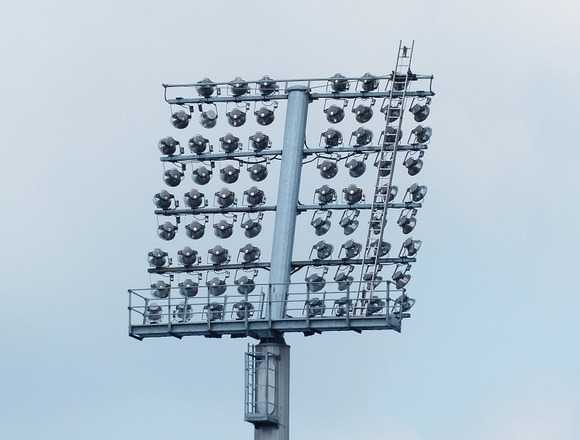

Для освещения наиболее крупных автомобильных дорог обычно используют приборы с рефлектором (устройство для повышения концентрации света), мощностью от 250 до 400 Вт. Если же необходимо подсветить второстепенную дорогу, можно использовать специальные плафоны, рассеивающие свет на проезжей части либо, как и в предыдущем случае, — рефлектор. Для таких целей подойдут светильники мощностью 70–250 Вт.

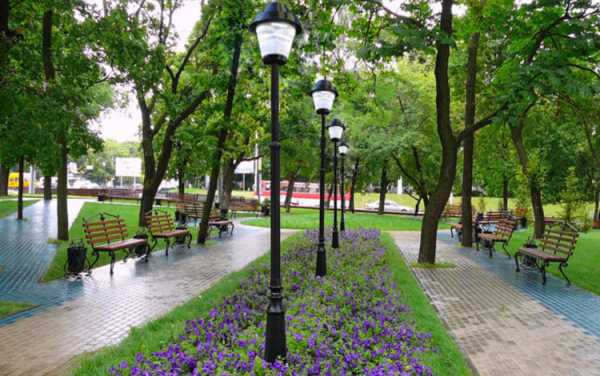

На тротуарах, предназначенных для пешеходов, а также в лесах, парках и на велосипедных дорожках используется преимущественно рассеянный свет. Мощность устройств в данном случае составляет 40–125 Вт. Выбор мощности осуществляется в зависимости от расстояния, на котором расположены столбы друг от друга.

Для подсветки рекламных щитов, дорожных знаков, зданий и других информационных объектов применяются специальные прожектора. Чтобы осветить здания используется техника декоративной подсветки.

Основные виды уличных светильников

Существует два основных вида светильников, предназначенных для подсветки открытой местности: специализированные и фонари для общего пользования. Первые используются в военных целях, их применяет армия и флот, а также они задействуются на открытых концертных площадках. Мы же рассмотрим светильники общего пользования, которые применяются для подсветки улиц, спортивных площадок, зданий и т.д. Главной их функцией является постоянное и равномерное освещение определенной территории.

Уличные лампы общего пользования можно разделить на круглосимметричные и симметричные, в зависимости от распределения света прибором. Последние также разделяют на одноплоскостные и двухплоскостные.

Уличные фонари различаются по таким параметрам, как сила света, угол потока, и КСС (кривая силы света). Однако чаще всего устройства классифицируют по типу применяемого прибора. Далее представлены наиболее распространенные типы фонарей для наружного освещения.

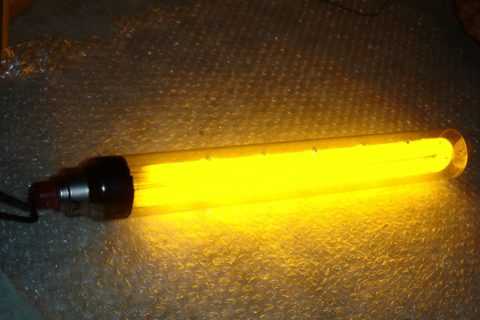

Натриевые лампы

Чаще всего натриевые лампы применяются в ландшафтном дизайне, но они также подходят и для других целей. Натриевые лампы демонстрируют невысокую цветопередачу, однако имеют желтый спектр цвета. Такие устройства оснащены натриевыми светильниками низкого или высокого давления. Функционируют такие приборы за счет свечения паров натрия. Применяются НЛ для иллюминации улиц и в качестве декоративной и архитектурной подсветки.

Для наружной подсветки, как правило, используют натриевые светильники мощностью от 70 до 400 Вт. Цветовая температура натриевых устройств низкого давления составляет 2000 К, а светильников ДНаТ — 2500 К. У натриевых приборов, по сравнению с другими устройствами достаточно высокий КПД — 30%. Для подключения натриевых устройств необходимо использовать специальные аппараты ПРА. Для усиления света используется отражатель.

Несмотря на невысокий уровень цветопередачи, натриевые лампы обладают достаточным уровнем светоотдачи (150 лм/Вт — ДНаТ высокого давления и 200 Лм/Вт — устройства низкого давления), тем самым создавая насыщенное желтое световое поле. Также следует отметить высокую продолжительность эксплуатации такого фонаря, она составляет более 30 000 часов, поэтому такие светильники считаются наиболее удобными и экономичными. Благодаря тому, что натриевые лампы достаточно энергосберегающие, ДНаТ фонари пользуются большой популярностью во всем мире.

Лампочки ДРЛ для наружного освещения

ДРЛ лампы часто используются для наружного и внутреннего освещения. Ртутные газоразрядные лампы, предназначенные для уличных фонарей, имеют несколько немаловажных преимуществ. В первую очередь следует отметить высокую световую отдачу данного прибора. Лампы ДРЛ устойчивы к перепадам напряжения. Светильники ДРЛ стоят относительно недорого. Продолжительный срок службы ДРЛ светильников также выделяет их на фоне некоторых других ламп уличного освещения. Также следует отметить дуговые ртутные лампы, они обладают большей световой отдачей.

Чаще всего используются ртутные газоразрядные светильники мощностью от 125 Вт до 1000 Вт. Их применяют для подсветки скверов, дорог, автостоянок, площадей и т.д. Степень цветопередачи у таких приборов — 3, что является посредственным уровнем, а цветовая температура — 3400–4200 К. Срок службы до 20 000 часов. Спектр излучения — синий и зеленый видимый спектр. Светоотдача — до 60 Лм/Вт. Для подключения в сеть необходимо использовать специальное устройство (ПРА). Такие фонари отлично подойдут для освещения небольшого открытого участка, а для больших территорий целесообразней использовать, например, люминесцентные лампы.

Галогенные светильники

Нередко галогенные лампы применяются для подсветки различных зданий, рекламных щитов и мостов. Главной особенностью таких светильников является отличная передача освещения, напоминающего дневной свет — либо точечного, направленного на определенный участок, либо более мягкого и бестеневого. Использование таких приборов для освещения улиц распространено во всем мире. Однако чаще такие устройства используют в прожекторах для подсветки отдельных объектов.

Принцип действия галогенных фонарей практически не отличается от обычных ламп накаливания, однако за счет добавления в буферный газ йода, брома, фтора и других галогенов их срок эксплуатации продлевается почти в 2 раза. В наше время производятся галогенные лампы разной мощности — от 3 до 20 000 Вт. Коэффициент таких приборов более 90, что является очень высоким уровнем. Цветовая температура таких устройств около 3000 К. Спектр максимально приближен к солнечному свету. Подключение производится напрямую.

За счет огромного количества преимуществ перед другими светильниками, галогенные лампы используются в самых современных приборах, предназначенных для наружного освещения. Такие фонари, как правило, отлично защищены от влияния внешней среды, они способны работать в абсолютно любых условиях, а также на таких устройствах нередко есть возможность регулировки мощности.

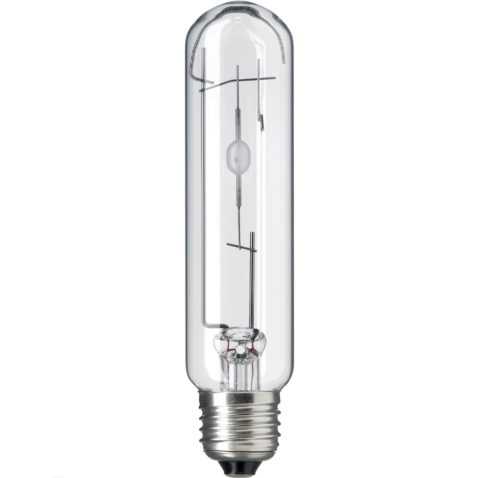

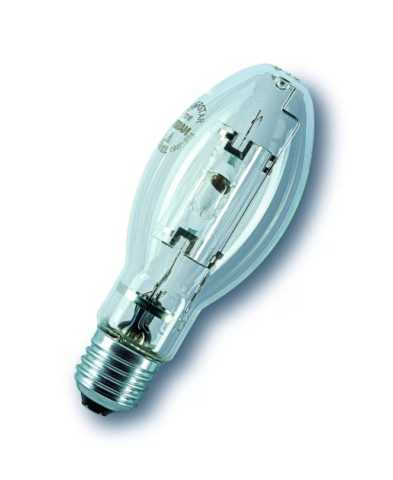

Металлогалогенные фонари

Данный вид фонарей дает яркий и при этом холодный цвет. Металлогалогенные лампы отлично подходят для освещения открытых площадок, выставочных центров, а также торговых комплексов. Такие светильники обладают очень важным преимуществом перед другими лампами — они абсолютно не чувствительны к резким перепадам напряжения. Чаще всего применяются металлогалогенные устройства для подсветки декоративных и архитектурных объектов.

Металлогалогенные фонари обладают широким диапазоном цветовых температур от 2500 К до 20 000 К. Они также выделяются длительным сроком службы, что делает такие светильники незаменимыми для того, чтобы создать освещенность открытых пространств. Спектр у таких устройств имеет схожесть с дневным светом. МГЛ, как и галогенные приборы, имеют высокий коэффициент цветопередачи более 90. Диапазон мощностей — от 10 Вт до 20 кВт. Для включения в сеть требуется ПРА.

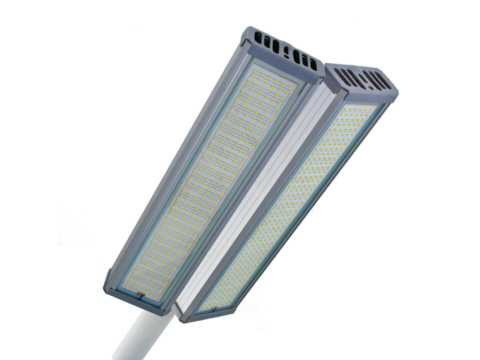

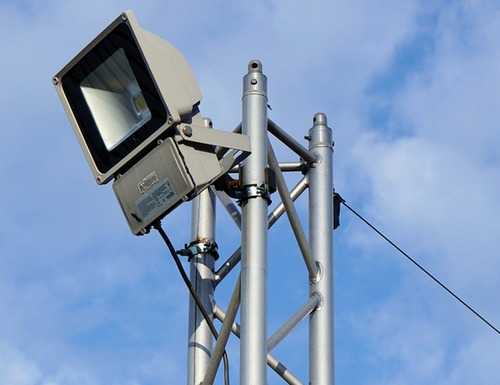

Светодиодные фонари

Светодиодные фонари также распространены для уличного освещения. Главные их преимущества — отличная цветопередача и насыщенная контрастность. Благодаря продолжительному сроку службы светодиодных светильников (до 100 000 часов), надежной защите от внешнего воздействия и высокому уровню экономичности, они отлично подходят для освещения открытых пространств. Светодиодные приборы используются для освещения стадионов. Нередко такие светильники используют дизайнеры для архитектурного, интерьерного и ландшафтного освещения. Мощность таких приборов варьируется от 15 до 40 Вт. Цветовая температура светодиодных фонарей для улицы — 5500–6500 К. Для концентрации света дополнительно применяется отражатель.

Используя светодиодные лампы, необходимые для наружного освещения, обычно задействуют один или несколько фонарей в зависимости от желаемого результата. К примеру, чтобы осветить монумент, достаточно одной такой лампы. Для освещения здания, в свою очередь, используется несколько фонарей, установленных через равномерные промежутки. С помощью светодиодных ламп можно добиться оригинальных эффектов в освещении экстерьера. Следует отметить, что светодиодные фонари способны равномерно и с достаточным уровнем яркости осветить абсолютно любой объект.

Видео

profazu.ru

По каким критериям выбирать лампы для уличных фонарей

Уличные лампы представлены широким ассортиментом для установки в разные светильники (с креплением на столб, к кронштейну), что немного усложняет задачу по выбору. Помимо основных технических характеристик источника света, принимаются во внимание требования и нормы освещения территории. Чтобы организовать эффективную осветительную систему, нужно использовать виды ламп, способные работать без потери качества в сложных условиях.

Требования к уличным источникам света

Существуют определенные правила и требования, регламентируемые СНиП, на основании которых организуется уличная осветительная система.

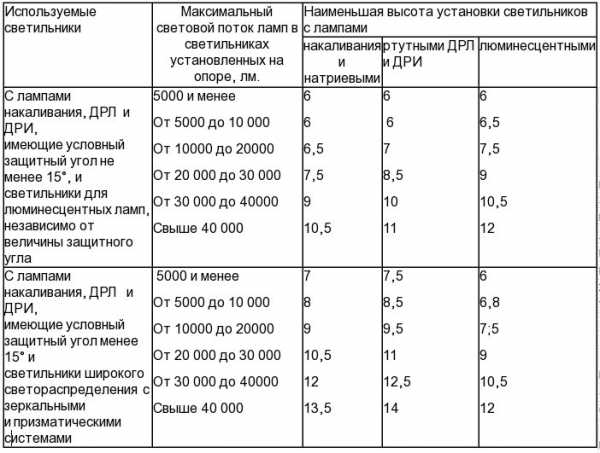

Высота установки светильников с различными лампами

Некоторые положения:

  • тротуары, парки, скверы должны освещаться рассеянным светом, для чего используются специальные рассеиватели;
  • мощность уличных ламп определяется двумя факторами: высота фонаря, расстояние между опорными конструкциями светильника;
  • эффективность работы источника света вычисляется посредством соотношения светового потока лампы и ее мощности;
  • световой поток в горизонтальной и вертикальной плоскости разнится при организации освещения различных объектов;
  • архитектурное освещение предполагает использование уличных ламп направленного свечения.

Нормы освещения улиц

Созданы также нормы расположения фонарей. В соответствии с ними определяется расстояние между столбами, удаленность от тротуара и прочее.

Обзор существующих видов

Вариантов уличных ламп сегодня представлено довольно много. Чтобы разобраться, какой из них подходит, необходимо изучить особенности, недостатки и достоинства каждого исполнения:

  1. Источники света с нитью накаливания. Встречаются в двух вариациях: обычные лампы накаливания; галогенные аналоги. Изделия первой группы из названных функционируют по принципу нагрева тела накала в инертной газовой среде. Срок службы их непродолжительный – не более 1 000 часов, а дополнительно к тому уличные лампы данного вида выделяют большое количество тепла, что снижает их эффективность, так как основная часть энергии тратится впустую. Другой вариант – галогенные исполнения, представляют собой усовершенствованный вариант ранее рассмотренной конструкции, но отличаются более длительным сроком службы (2 000 часов). Устройство таких уличных ламп отличается составом газообразного наполнения колбы (присутствуют пары йода или брома).
  2. Газоразрядные источники света. В данную группу входит несколько исполнений: натриевые (низкого и высокого давления), металлогалогенные, ртутные высокого давления. Принцип действия всех этих уличных ламп сходен и основывается на использовании газового разряда в парах разных веществ (ртуть, натрий) с целью получения видимого света. Металлогалогенные источники света отличаются большими мощностями, что позволяет освещать крупные объекты и большие территории. Но их основной минус – высокая стоимость. Натриевые и ртутные аналоги также широко применяются в уличных осветительных системах, но ввиду присутствия в составе газообразного наполнения опасных веществ сегодня их стараются заменить на более безопасные аналоги. Основные плюсы таких ламп: надежность, эффективность (приемлемая цетопередача, высокая интенсивность свечения).

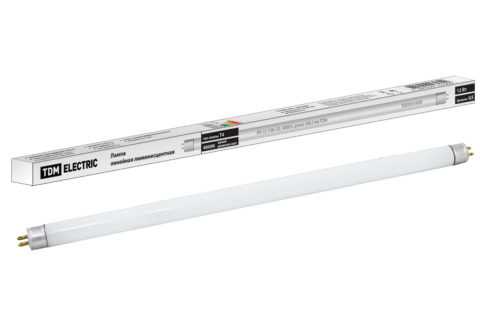

  3. Люминесцентные источники света. Они также относятся к группе газоразрядных осветительных элементов. Рассматриваются уличные лампы данного вида отдельно благодаря широкой популярности, доступной стоимости, продолжительному сроку службы. Но только не все исполнения данного вида способны эффективно функционировать в сложных условиях (низкие температуры). Для этого нужно подбирать лампы определенных производителей (с небольшим давлением газообразного наполнения), а также обращать внимание на характеристики ПРА, чтобы обеспечить достаточный уровень напряжения при включении.
  4. Индукционные уличные лампы также являются представителями газоразрядных осветительных элементов, но розжиг источника света данного вида осуществляется без участия электродов. А процесс излучения видимого света основан на двух явлениях: электромагнитная индукция, разряд в газообразном наполнении колбы. Такие осветительные элементы используются при организации диммируемого освещения (регулировка яркости). Один из преимуществ ламп данного вида – очень долгий срок службы (до 150 часов). Кроме того, индукционные источники света выделяются из ряда аналогов благодаря высокой степени интенсивности свечения.
  5. Светодиодные источники света. Представляют собой новый вид осветительных элементов, несмотря на это, благодаря немалому количеству плюсов такие лампы используются сегодня довольно часто. В основе конструкции – светоизлучающий диод.
Одна из наиболее удачных комбинаций для уличного освещения – светильники на базе диодов с установкой на столб и с питанием от солнечных батарей.

Сам по себе светодиодный источник света уже является экономичным, а конструкция фонарей с солнечной панелью представляет собой наиболее энергоэффективный вариант осветительного прибора.

На чем основывается выбор?

При организации освещения подбираются светильники для установки определенного вида ламп. Одновременно с конструктивными особенностями играют важную роль технические характеристики, а также степень их соответствия условиям будущей работы.

Характеристики источников света для улицы

Основные критерии при выборе ламп для уличных фонарей:

  • интенсивность освещения: чем крупнее территория и выше столб, тем больше должен быть уровень яркости;
  • мощность лампы, во многих случаях оказывает влияние на эффективность работы, исключением являются лишь светодиодные аналоги, так как при минимальном уровне мощности излучают яркий свет;
  • условия, в которых работает светильник, а значит, и лампа, причем из всех существующих видов источников света при минусовой температуре уровень яркости падает лишь у люминесцентных аналогов.

Цветность при выборе уличных осветительных элементов играет значительно меньшую роль, чем при организации внутреннего освещения. Еще один параметр – рассеянный или направленный свет лампы. На разных объектах применяются источники света с различными характеристиками излучения.

Например, светодиодные аналоги обеспечивают направленное освещение высокого уровня яркости. Светильники с таким видом источника света используются при организации архитектурной подсветки. Их также задействуют и для решения других задач, при этом используются особого вида рассеиватели.

Еще одним параметром, на который следует обращать внимание, является марка изделия и его цена. Некоторые виды источников света (светодиодные) нужно подбирать особо тщательно, так как в большинстве случаев лишь проверенные и надежные производители предлагают качественную продукцию с кристаллами высокого качества. А это важный фактор, так как от него зависит длительность работы светильника.

Подробнее о лампах на базе диодов

Для таких источников света существует определенная группа осветительных приборов с монтажом на столб – в алюминиевом корпусе со встроенными светоизлучающими диодами. Основа функционирования – преобразование электрической энергии в световой эквивалент.

К плюсам светодиодных ламп можно отнести высокий уровень яркости, минимальную мощность, продолжительный срок службы, отличные прочностные характеристики, отсутствие необходимости в обслуживании, а также относительную устойчивость к перепадам напряжений.

Есть и минусы, в частности, высокая стоимость. Если был выбран светильник для установки на столб с некачественными кристаллами, довольно быстро яркость излучения уменьшится по причине естественных процессов (деградация).

Поэтому при выборе уличных осветительных приборов со светодиодными источниками света лучше обращать внимание на проверенные марки, что в дальнейшем избавит от необходимости замены светильника.

Таким образом, уличные осветительные приборы, которые монтируются на столб, оснащаются лампами различных видов: металлогалогенные, с нитью накаливания, светодиодные, натриевые, ртутные и др.

При выборе нужно учитывать размеры территории/объекта, который планируется освещать, параметры самого источника света (уровень светоотдачи и величину мощности). Покупка диодных лампочек требует повышенной внимательности. При условии удачного выбора можно рассчитывать на долговременную эксплуатацию без необходимости специального обслуживания.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

proosveschenie.ru

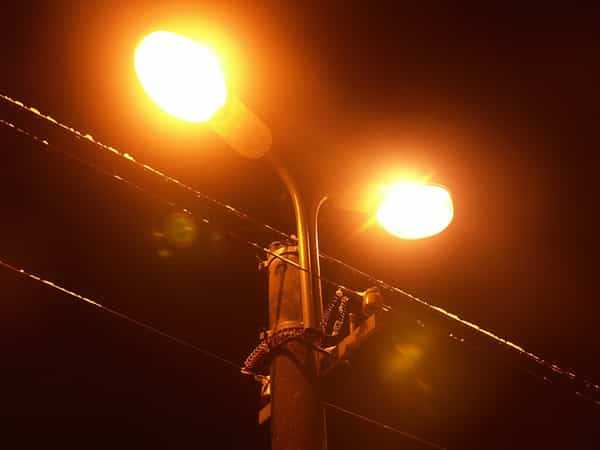

Уличные светильники - освещение улиц и дорог с лампами ДРЛ + Фото, видео

Предисловие

Искусственное освещение улиц и дорог обеспечивает комфортное передвижение в ночное время и служит гарантией безопасности загородного участка, предупреждая несанкционированное проникновение посторонних лиц на дачу. Вариантов уличного освещения существует много, нужно лишь выбрать тот, который будет наиболее экономным.

Виды и функциональность освещения с лампами ДРЛ

Неприхотливыми и надежными считаются светильники уличного освещения с лампой ДРЛ, устанавливаемые на столб или другую опору. Производятся они в различных модификациях, а их использование возможно в любых погодных условиях. Уличное освещение с такими лампами можно разделить на несколько видов по способу монтажа:

  • приборы на столбовых опорах,
  • ландшафтное освещение,
  • светильники на консольных опорах, которые крепятся к фасаду зданий,
  • оборудование для бассейнов и декоративных прудов.

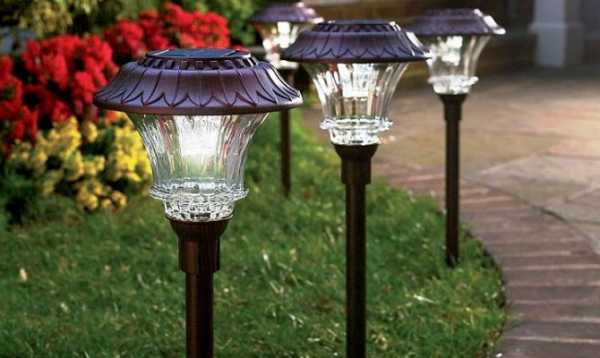

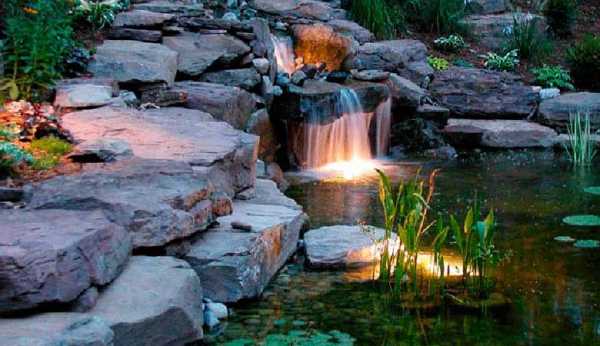

Ландшафтное освещение

По способу управления осветительными приборами можно выделить автоматическое и ручное, от рубильника. Также свет может использоваться направленный или рассеянный.

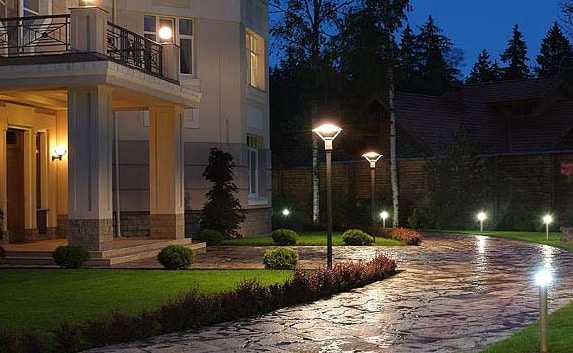

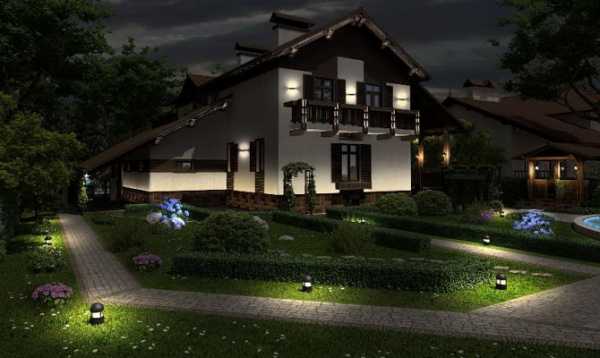

Самым востребованным для загородных участков сегодня считается декоративное освещение. С его помощью можно обозначить все дорожки и подчеркнуть естественность садовых насаждений, скульптур и деревьев. Представлено такое освещение светильниками разнообразной формы.

Декоративное освещение

Осветительные элементы с лампами ДРЛ отлично освещают любое, даже самое затемненное место на дачном участке. Оригинально они смотрятся на фоне фасадов зданий, подчеркивая красоту строения своим направленным светом. Если правильно подобрать осветительные приборы и грамотно распределить их по территории, это не только повысит общую привлекательность участка, но и позволит хозяину чувствовать себя в безопасности.

Плюсы и минусы уличного освещения с лампами ДРЛ

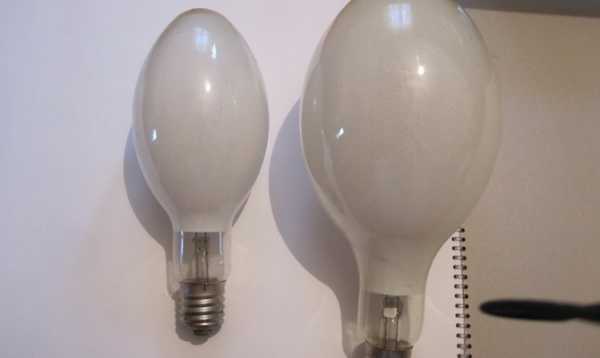

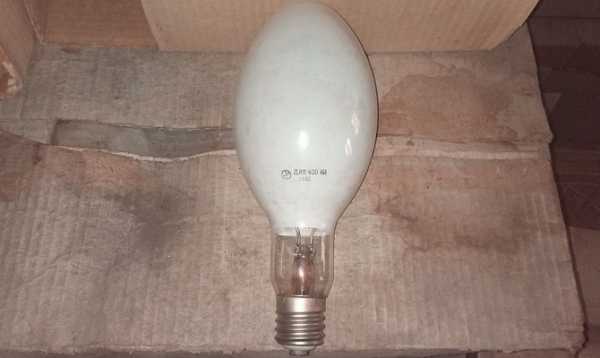

Аббревиатура ДРЛ расшифровывается как дуговая ртутная лампа люминофорного типа. При ее производстве в цоколь под высоким давлением нагнетается определенное количество ртутного порошка, создающего вакуум внутри. Благодаря такой технологии они характеризуются длительным сроком эксплуатации. По своему функциональному назначению подобные лампы разрабатывались как основной источник света для организации уличного освещения, но также они используются в больших промышленных цехах и технических помещениях. Такая лампа отличается высокой светоотдачей благодаря дополнительным световым электродам, встроенным в ее капсулу.

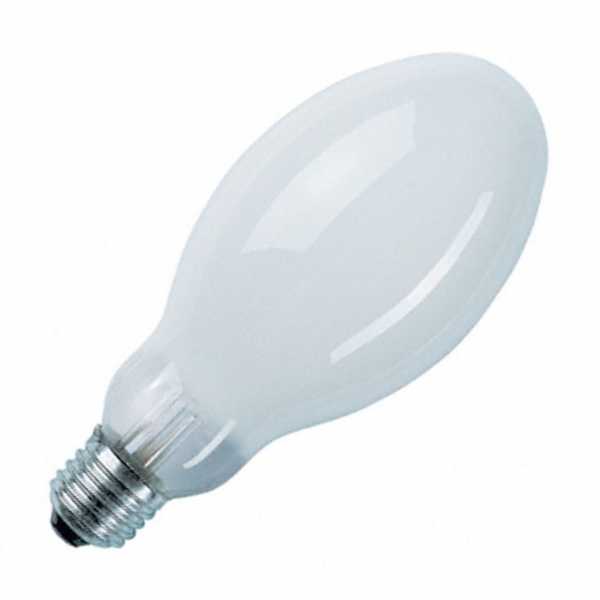

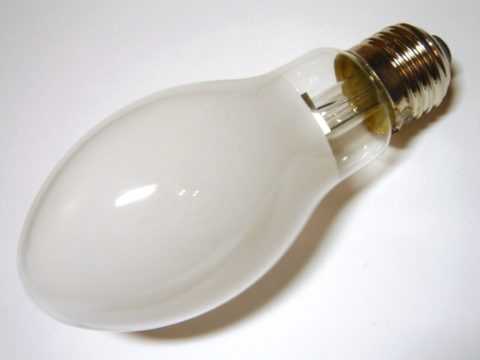

Дуговая ртутная лампа люминофорного типа

Газоразрядные светоэлементы характеризуются несколькими положительными качествами, благодаря чему часто используются в освещении частного сектора. Преимущества подобного освещения заключаются в следующем:

  • мощность выдаваемого света. При стандартном потреблении энергии в 220 W на выходе лампа создает от 125 до 1000 Вт;
  • повышенная светоотдача. Этот параметр характеризуется 60 люменами, в то время как у обычной лампы этот показатель равен 10–20 Лм/Вт;
  • долговечность. Производители задают минимальный срок действия до 20 000 часов.
  • экономичность. Этот показатель заключается в более низком потреблении энергии, чем у обычных ламп накаливания;
  • морозостойкость. Выдерживает резкие перепады температуры без снижения рабочих характеристик.

Морозостойкие лампы

Но лампам ДРЛ сегодня наступают на пятки более современные модели осветительных приборов. Обуславливается это некоторыми недостатками в эксплуатации этих газоразрядных приборов освещения:

  • задержка накаливания. Пик яркости наступает примерно через 7 минут после включения, что не совсем удобно;
  • необходимость подключения дросселя. Это немного усложняет монтаж прибора освещения на столб, так как для дросселя требуется место;
  • небольшое шумовое сопровождение. При работе лампа издает небольшой гул;
  • слабая цветопередача, ограниченная небольшим спектром;
  • колебания потока энергии, в связи с чем при работе лампа немного «помигивает».

Подведя итог, можно сказать, что ДРЛ-лампы немного проигрывают светодиодным приборам, но значительно лучше обычных ламп накаливания. Однако в сочетании качества и стоимости они превосходят и первый вариант. Именно поэтому они до сих пор востребованы.

Варианты уличного освещения

В уличном освещении, где обычно лампа ДРЛ с плафоном устанавливается на столб, используются консольные и торшерные светильники.

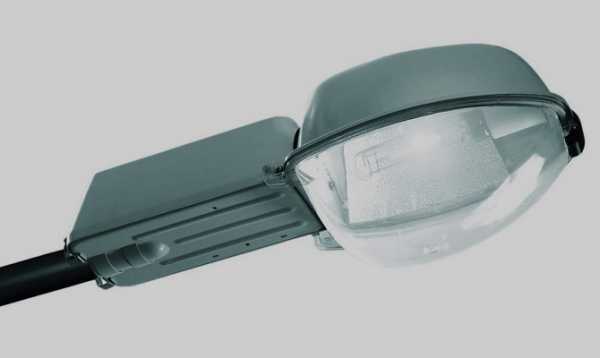

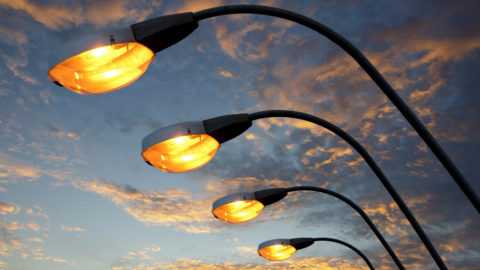

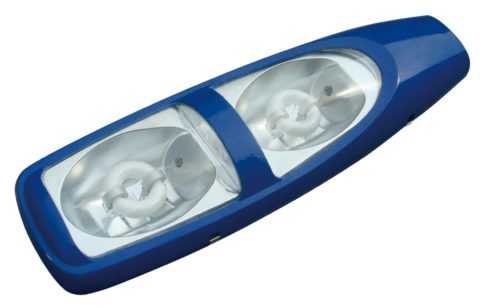

Консольные светильники всем знакомы. Это модели каплевидной формы, которые можно встретить на городских улицах, в парках и скверах. На столб они устанавливаются под углом в 15° относительно горизонтальной плоскости. Производители выпускают модели для консольного монтажа, где используются одна или три лампы ДРЛ. Дроссель может быть встроенным или монтироваться отдельно. Корпус с отражателем изготавливается из листовой стали, алюминия или оцинковки. Дополнительно они оснащаются антивандальными сетками или стеклянными колпаками.

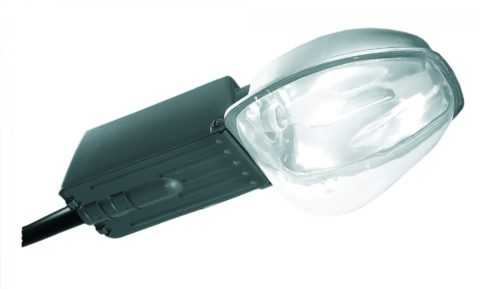

Консольный светильник

Работать эти приборы могут с лампами различной мощности от 125 до 400 Вт. Эти модели изначально разрабатывались для использования в уличном освещении, с установкой на столб высотой от 3 до 5 метров.

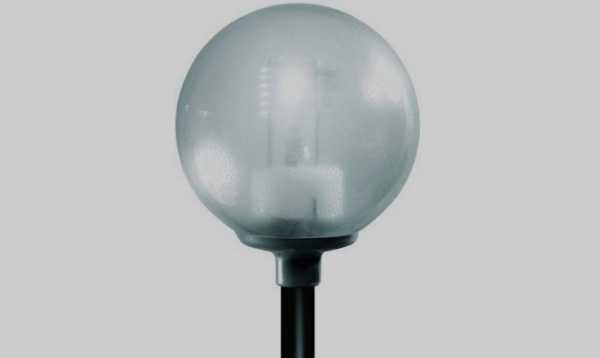

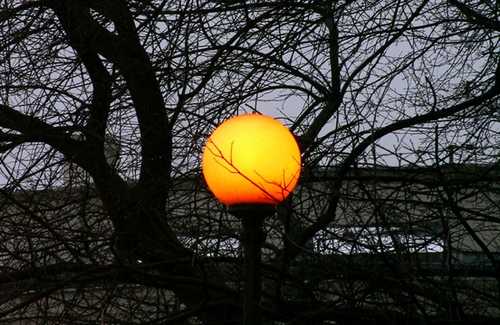

Венчающий (торшерный) светильник – это шар из матового или прозрачного стекла. Также для изготовления плафона может использоваться поликарбонат. Опорой выступает столб или декоративная тумба в зависимости от дизайна освещаемого ландшафта.

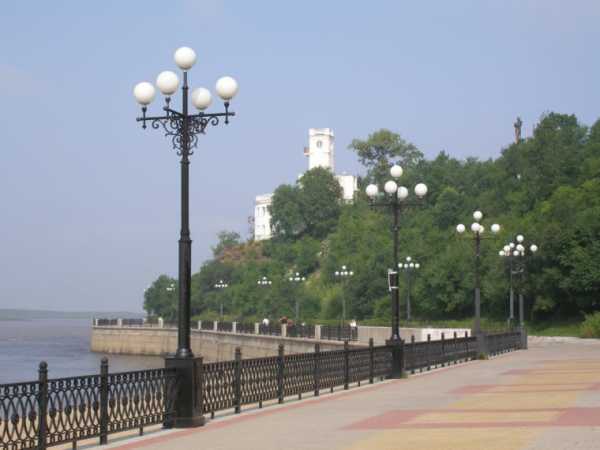

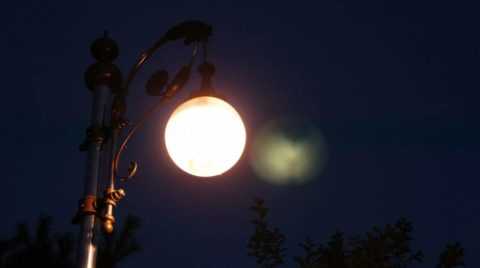

Венчающий торшерный светильник

Торшерные светильники могут иметь и другой вариант исполнения, когда плафоны выполнены в виде перевернутого конуса, в котором источник света дополнительно защищают металлическими сетками или специальным колпаком. Дроссель в обоих видах располагается внутри плафона, а максимальный показатель мощности ламп равен 150 Вт. Такие светильники больше носят декоративный характер и используются в придомовом освещении. Устанавливаются также на столб высотой от 3 до 5 метров.

Можно использовать на дачных участках и консольные плафоны. Но они дают боковой свет, в то время как венчающие или торшерные равномерно распределяют его вокруг опоры. Однако первые снабжаются мощными отражателями, позволяющими освещать большую прилегающую площадь.

Выбор варианта освещения

Немного нужно охарактеризовать и стоимость моделей. Первое, что влияет на цену – известность производителя. На втором плане материалы, используемые в изготовлении. Дороже будут консольные плафоны с защитным стеклом, а также торшерные модели.

Если освещением дорог, улиц и парков занимаются соответствующие службы, то в своем доме все работы придется делать самостоятельно или нанимать специализированную бригаду. Светильники уличного освещения на дачном участке подбираются индивидуально согласно общему плану дома и расположению дорожек. Производители предлагают разнообразные по цвету плафоны и опоры для их установки.

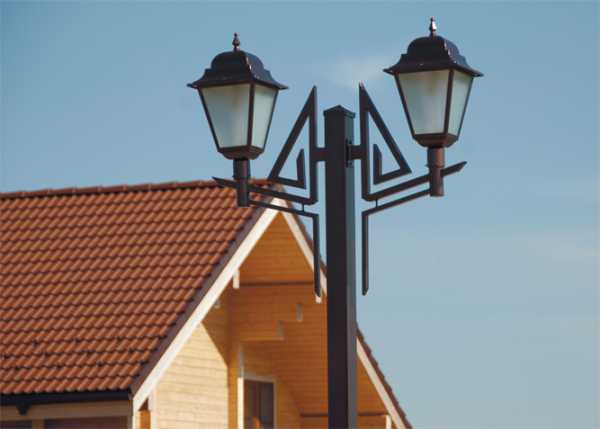

Светильники уличного освещения на дачном участке

Оптимальным решением будут консольные светильники ДРЛ для освещения верхних ярусов. Чтобы максимально покрыть всю площадь светом применяется метод установки нескольких столбов на одной площади. Консольные дают направленные потоки света, распределив которые правильно можно добиться интересного эффекта от игры световых потоков.

Торшерный вариант отлично смотрится при установке вдоль небольших аллеек, возле лавочек, искусственных водоемов или входных ворот. Также их используют по периметру ограждения при условии установки пролетов из кованых конструкций. Они отлично сочетаются с дизайном консольных светильников и создают второй ярус освещения.

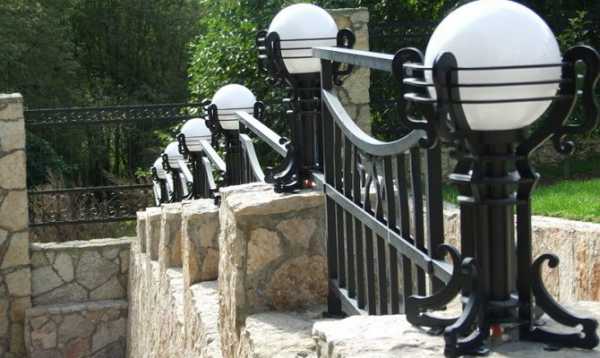

Торшерный вариант светильников

Применение именно газоразрядных ламп в устройстве уличного освещения имеет свои преимущества:

  • доступность в использовании на крупномасштабных объектах;
  • заметная экономия, когда приборов много. При постоянной работе без выключения они потребляют меньше энергии, чем обычные лампы накаливания;
  • хороший декоративный эффект.

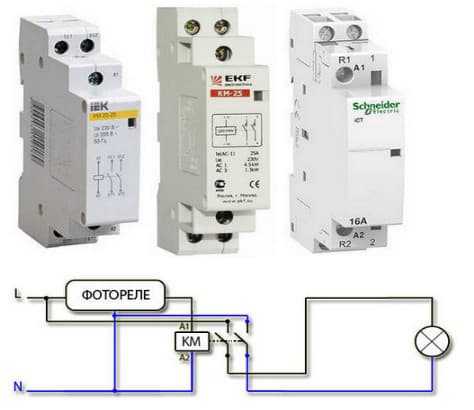

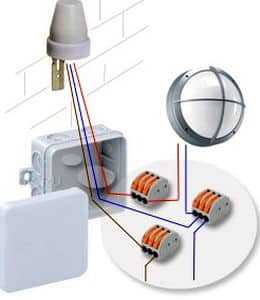

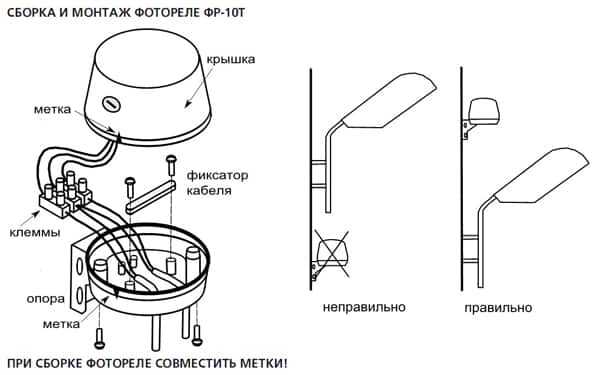

Повысить энергосбережение позволит установка в систему освещения датчиков движения. Обычно ими оснащают приборы второго яруса (торшерные). Также хорошим подспорьем для снижения суммы оплаты за свет будет монтаж фотореле для уличного освещения.

Способ подключения

В отличие от других источников света газоразрядные лампы подключаются к питанию согласно специальной схеме через пускорегулирующий аппарат (ПРА). В просторечье его называют дроссель. Он необходим, чтобы стабилизировать напряжение, выдаваемое сетью и снизить его в 2 с лишним раза. Отсюда, собственно, и образуется экономия электроэнергии.

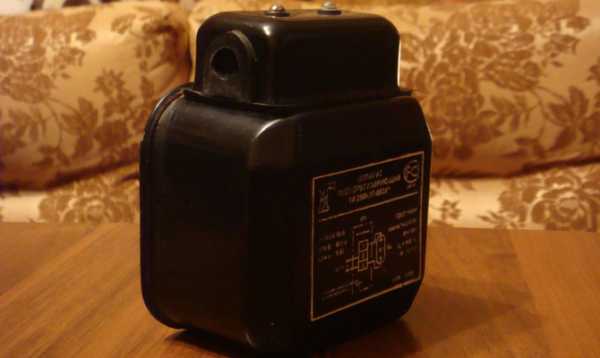

Пускорегулирующий аппарат для ламп

Рекомендуем ознакомиться

Без этого устройства лампа ДРЛ сгорит при включении. Схема несложная и выполняется при последовательном соединении лампы через дроссель. Напрямую ток поступает в него, где, проходя через катушку понижения, на выходе преобразуется в меньшее количество энергии.

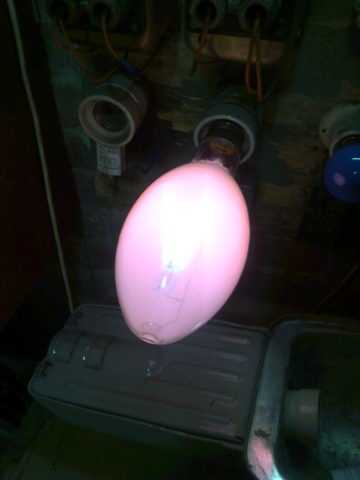

Лампа ДРЛ

Как выше было сказано, основная масса приборов производится со встроенными ПРА. Но для надежности специалисты рекомендуют приобретать отдельно светильники и дроссель и самостоятельно подключать их.

Оцените статью: Поделитесь с друзьями!

nasotke.ru

Лампы Уличного Освещения: Разновидности, Характеристики

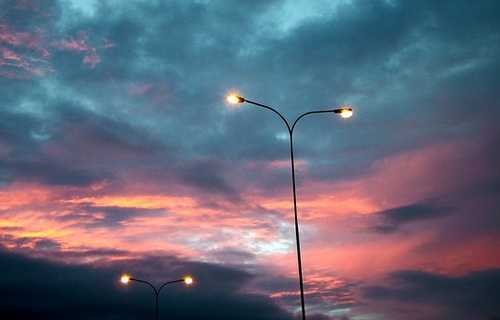

Задача уличных фонарей заменять солнце

Сегодня представить себе даже небольшой населенный пункт без уличного освещения достаточно сложно. Что уж говорить про густонаселенные города, где ритм ночной жизни зачастую не уступает дневному. Технический прогресс дошел до того, что ярко освещенными стали даже протяженные участки междугородних трасс, что, несомненно, положительно сказывается на безопасности дорожного движения.

Работа над созданием новых и усовершенствование старых источников света идет постоянно. Давайте же разберем лампы уличного освещения, которые сделали нашу жизнь намного удобнее и безопаснее.

Нормы и особенности уличного освещения

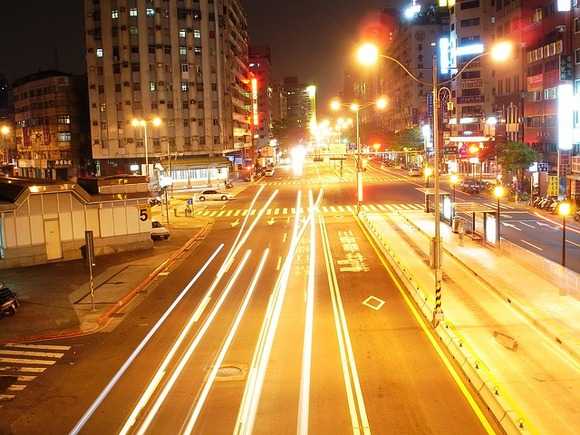

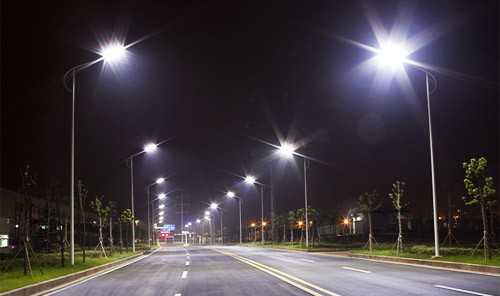

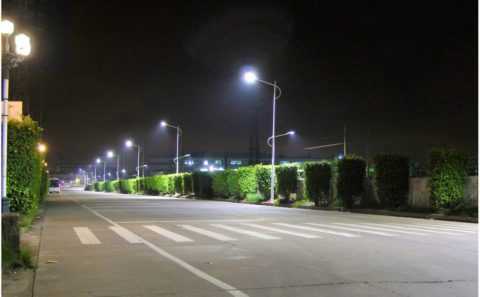

Ярко освещенная городская улица

Давайте, прежде чем браться непосредственно за типы ламп, узнаем, что от них требуется в условиях эксплуатации на улицах.

Общие требования

Документом, устанавливающим нормы уличного освещения на территории Российской Федерации является ГОСТ Р 55844-2013. Если вас интересуют тонкости, то просим обращаться непосредственно к его тексту. Мы же назовем лишь основные требования.

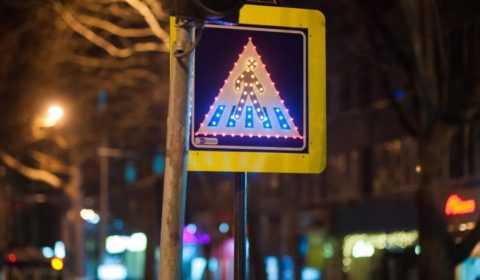

Этот знак было бы видно даже без дополнительной подсветки

  • Количества света от дорожных фонарей должно хватать, чтобы различать дорожную разметку и знаки уличного движения, а на пешеходных переходах – для того, чтобы различать лица прохожих.
  • Фонари располагаются так, чтобы благодаря образуемой ими линии четко было видно направление движения транспорта. Делается это для лучшей зрительной ориентации как водителей, так и пешеходов.
  • На перекрестках, для улучшения освещения, ставятся самосветящиеся знаки, которые подвешиваются на высоте 5 м.

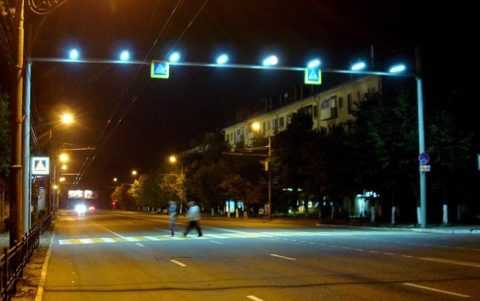

Уличные лампы освещения на переходах должны иметь другой цвет

  • В таких опасных местах как пешеходные переходы (наземные), закругления дорог и перекрестки должны устанавливаться лампы, цвет которых будет отличен от основного дорожного освещения.
  • Если у дороги проходит велодорожка, то ее необходимо осветить фонарями другого цвета, нежели дорогу.
  • Если освещение на дороге и велодорожке отсутствует на основном протяжении, то на их пересечениях свет ставится в обязательном порядке.

Что касается самих ламп, то нет никакой привязки к их цвету, главное, чтобы приборы выдавали требуемую мощность, служили долго и окупались. Чем дольше служит лампа, тем реже придется производить замену — данная процедура сама по себе довольно затратна: это и приобретение новых ламп, и выезд специальной техники, и присутствие рабочих.

Как выбираются лампы для уличного освещения

Лампы энергосберегающие для уличного освещения помогаю городу экономить бюджет

Выбор типов ламп, конечно же, ложится на городские власти, так как средства на их приобретение  и установку выделяют они. Любая администрация довольна, когда сокращаются бюджетные расходы, поэтому приход современных, эффективных ламп на смену старым не заставляет себя ждать, однако критерии выбора не ограничиваются лишь экономическими соображениями.

Помимо этого в расчет берутся следующие факторы:

  • Климатические условия – например, в холодных широтах, люминесцентные лампы горячего запуска могут попросту не стартовать, если температура воздуха окажется слишком низкой;
  • Окружающая среда;
  • Требуемая мощность;
  • Особенности установки лампы.

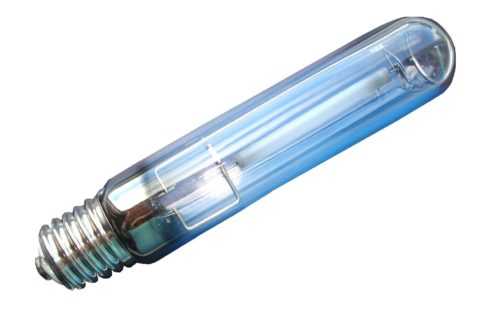

Натриевая лампа уличного освещения – эффективный источник света

Лампа для уличного освещения постоянно эксплуатируется в сложных условиях, так что вывести ее из строя могут многие факторы – взять хотя бы высокую влажность. Поэтому так важно, чтобы эти приборы были надежно защищены.

Степень защищенности ламп указывается производителями в паспорте изделия, и обозначается она как IP. Этот показатель составляют две цифры, первая их которых (от 1 до 6) – это устойчивость к механическим повреждениям, а вторая (от 1 до 8) – влагонепроницаемость конструкции.

Совет! Чем значения выше, тем лучше. При этом соответственно, растет и цена изделия.

Классификация уличных светильников

Лампы уличного освещения устанавливаются на специальные столбы, завершающиеся фонарями, конструкция которых может отличаться в зависимости от расположения и назначения объекта. Всего различают три типа таких приборов.

Данный фонарь оснащен отражателем

  • Первый вариант имеет рефлектор, или по-русски – отражатель, которых позволяет эффективно направлять световой поток в заданную область. В них ставят лампы мощностью от 250 до 400 Вт, и применяются они преимущественно на автомагистралях и широких городских улицах.

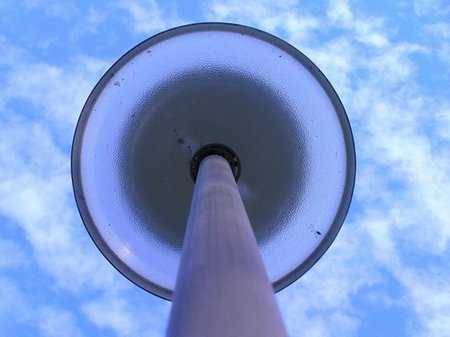

Данный фонарь светит во все стороны

  • Ко второму типу относятся фонари уличного освещения рассеянного типа. Ставятся они на второстепенных дорогах и рассчитаны на мощность ламп от 75 до 250 Вт. Естественно, такие модели фонарей не имею рефлектора, однако на указанных участках дорог допускается применение и предыдущий тип приборов.

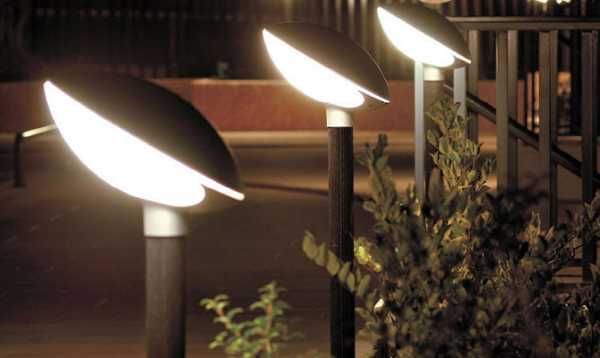

Уличный фонарь для освещения тротуаров и велосипедных дорожек

  • Движение на пешеходных дорожках, в скверах, лесопарковых зонах и велосипедных дорожках не может вызвать аварий, поэтому требования к осветительным приборам здесь самые низкие. Устанавливаются тут обычно невысокие фонари рассеянного освещения, рассчитанные на работу с лампами мощностью от 45 до 125 Вт.

Как вариант, для освещения улиц города могут использоваться различные подвесные и консольные конструкции, которые подбираются согласно месту установки и возложенным на них задачам. Часто эти приборы используют не только в практических, но и декоративных целях.

Среди них можно выделить следующие:

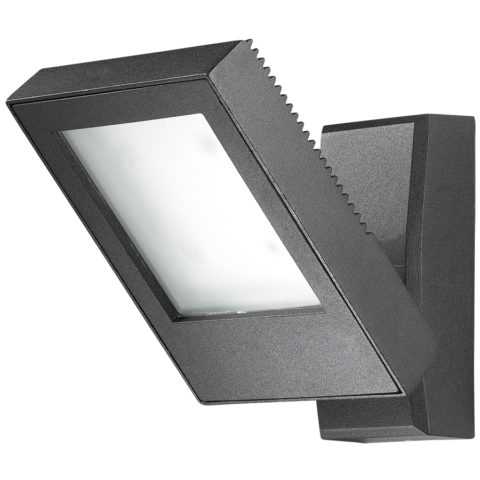

Данный светильник монтируется прямо на стену дома

  • Фасадные светильники – предназначены для установки на ровные вертикальные поверхности, читай, стены зданий. Представлены, чаще всего, в виде прожекторов, задача которых освещать определенную зону.

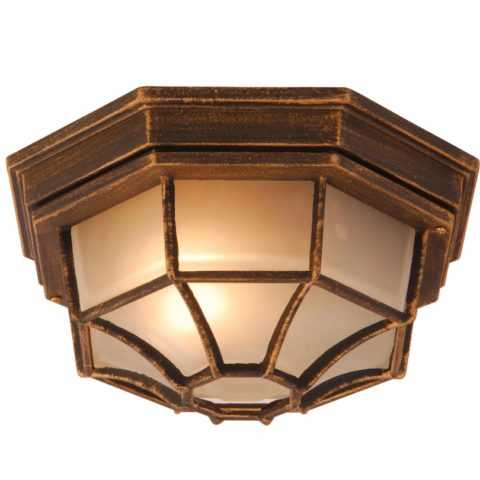

Уличные потолочные светильники

  • Уличные потолочные светильники, как не удивительно, предназначены для крепления на горизонтальные поверхности, например, на козырьки перед подъездами, на крыши террас и прочие места.

Фонарь подвесного типа

Повесить такой фонарь можно практически везде. Они встречаются и в парках, и в частных домовладениях, так как красивы и многофункциональны.

Также можно было бы рассказать про всевозможные разновидности садовых светильников, но давайте не будем сильно отдаляться от темы и перейдем непосредственно к обзору ламп.

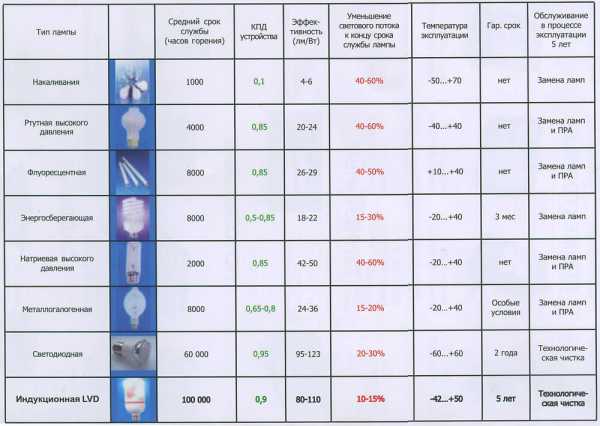

Виды ламп, которые можно встретить на улицах городов

Итак, виды ламп уличного освещения в зависимости от того, как они распределяют свет можно разделить на два типа: симметричные и круглосимметричные. Первые можно разделить на одно- и двухплоскостные.

Среди показателей фонарей также выделяют угол светового потока, силу света и кривую силы света (КСС). Однако эти классификации, скорее, второстепенные, так как первоочередную важность играет тип самой лампы.

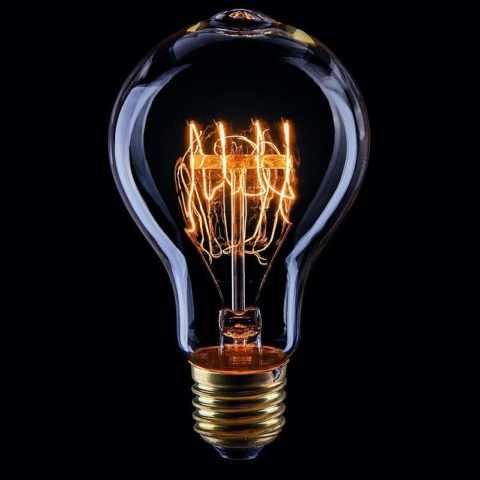

Лампа накаливания

Мощность этой лампы составляет 1000 Вт

Сегодня эти лампы уже можно смело причислять к раритетным, так как их использование, особенно в уличном освещении, стремительно прекращается. Способствуют этому следующие недостатки.

  • Во-первых, это низкий КПД – большая часть затрачиваемой на питание энергии выделяется в виде теплового излучения, однако справедливости ради стоит отметить, что солнце излучает свет точно таким же образом, поэтому свечение этих приборов так приятно человеческому глазу. При таком освещении человеком правильно воспринимаются цвета окружающих предметов, однако для уличного освещения эта особенность не так важна.
  • Во-вторых и третьих, лампы накаливания, неэкономичны и выделяю много тепла, что вытекает из первой особенности. Нам известно, что для освещения улиц, особенно, для проезжей части требуется мощный световой поток. Если для его создания будет использована лампа накаливания, то фонарь будет сильно нагреваться.

Сегодня лампы накаливания Эдисона популярны как декоративное украшение

  • Большое энергопотребление по сравнению с конкурентами, так и вовсе делают данный вариант неприемлемым, однако не так давно эти светильники занимали приличную нишу в уличном освещении.
  • Но и это еще не все – срок службы лампы в среднем составляет 1000 часов, хотя цена на сам прибор достаточно низкая.

Галогеновые светильники

Галогеновая лампа

Галогеновые лампы для уличного освещения, по сути, усовершенствованные лампы накаливания, которые и света дают больше и служат в 2,5 раза дольше.

В колбу лампы закачан буферный газ (галоген), что и позволяет добиться такого эффекта. Используются такие приборы в уличных прожекторах, тех же фасадных фонарях, и в качестве декоративной подсветки. Для установки на высокие мачты освещения их не используют в виду наличия более эффективных решений.

Газоразрядные лампы

Лампа газоразрядная

Данный вид светильников включает в себя отличающиеся по строению и мощности варианты. Источником света в таких лампах является электрическая дуга, которая возникает в специальной газовой среде.

К их преимуществам можно отнести:

  • Высокая эффективность (КПД) – на 1 ватт энергии они могут выдавать до 150 люмен.
  • Срок службы, в зависимости от типа, может варьироваться от 3000 до 20000 часов.
  • Стоимость таких ламп невысока, а качество из цветопередачи вполне приемлемое для уличного освещения.

Из недостатков следует выделить необходимость наличия пусковой аппаратуры, шумную работу и мерцание. Утилизация таких ламп ограничивается определенными правилами, ведь из разбитой колбы в воздух попадут пары ртути, воздействие которых губительно для живых организмов.

Давайте теперь пробежимся непосредственно по самим источникам света.

Ртутные лампы

Ртутные лампы энергосберегающие уличного освещения

Ртутная лампа газоразрядного типа представляет собой электрический источник света, свечение в котором происходит за счет возникновения газового разряда (протекание электрического тока через газообразное вещество, вследствие его достаточной ионизации) в парах ртути.

  • В отечественной светотехнике для обозначения данных источников света используется аббревиатура РЛ (разрядная лампа) – данный термин применяется в документации и технической литературе.
  • Данные лампы относятся к люминесцентным, что означает, что видимый спектр свечения и его цвет создаются за счет прохождения излучения (ультрафиолетового) через слой люминофора, которым покрыта колба лампы изнутри. Если данный слой удалить, то света мы практически не увидим, так как основное излучение находится за спектром человеческого восприятия.

Данный тип используется в основном в помещениях

  • Различают лампы низкого (РЛНД) и высокого (РЛВД) давлений. К первому типу относятся в основном люминесцентные лампы, которые мы привыкли видеть у себя дома: линейные (трубчатые), компактные (их часто называют энергосберегающими). Применяются они и в медицине – бактерицидные, кварцевые. Эти варианты нас интересуют мало.

Ртутная лампа высокого давления

  • А вот второй вариант может гордо носить звание — энергосберегающие лампы для уличного освещения. Их подразделяют на варианты специального и общего назначения. Первые нас интересуют мало, так как используются в основном военными и на специализированных предприятиях, а вот вторые вниманием не обойдем.
  • К их числу относятся всем известные ДРЛ (дуговые разрядные лампы) – такая лампа представлена на фото выше. Именно они активно применяются для уличного освещения, однако в последнее время их позиции сильно потеснили натриевые и металлогалогенные светильники, о которых мы поговорим чуть позже.
  • Первые ДРЛ лампы имели два электрода, а для их зажигания требовался высоковольтный импульсный источник, в качестве которого использовалось специальное пусковое устройство ПРУЛ-220. Кстати, срок его службы был ниже, чем у самой лампы, что обусловлено уровнем технического развития тех времен, из-за чего в конце 70-х годов было решено прекратить выпуск двухэлектродных моделей.

Схема включения четырехэлектродной лампы

  • К ним на смену пришли модели с четырьмя электродами, которые не требовали наличия внешних пусковых агрегатов, а ограничивались лишь регулятором в виде дросселя, включенного с лампой последовательно.
  • В последнее время на рынке появились трехэлектродные лампы с одним зажигающим электродом, эффективность которых перед предыдущим вариантом выражается только в большей технологичности производства – показатели мощности и эффективности абсолютно одинаковые.

Давайте вкратце опишем принцип действия данного источника света:

  • Итак, внутри лампы имеется горелка, которая представляется собой колбу из прозрачного тугоплавкого материала, обычно кварцевого стекла.
  • Внутрь этого элемента закачана определенная порция инертного газа, а также вводится металлическая ртуть в виде небольшого жидкого шарика.

Интересно знать! В уже работавшей лампе, при остывании, ртуть может находиться в виде налета на внутренних стенках колбы или электродах.

  • На лампу подается питание. При этом между зажигающим и основным электродами, расположенными близко, возникает тлеющий разряд. То есть расстояние маленькое, а значит напряжение пробоя низкое.
  • Из-за этого в полости РТ (колбы) возникает достаточно большое количество носителей заряда, что способствует возникновению пробоя и между основными электродами такого же тлеющего разряда, который практически мгновенно переходит в дуговой.

За цвет лампы отвечает химический состав люминофора

  • При этом стабилизация работы лампы наступает лишь спустя 10-15 минут. За это время ток на ней существенно превышает номинальный, и ограничивает его лишь сопротивление пускорегулирующей аппаратуры.
  • Время стабилизации работы напрямую зависит от температуры окружающей среды – тем теплее, тем быстрее происходит процесс.
  • Как уже говорилось, дуга создает мощное ультрафиолетовое излучение, которое возбуждает свечение люминофора, который наносится на внутреннюю стенку внешней колбы.

Ртутные лампы сильно зависят от питающего их напряжения – его отклонение на 10-15% процентов допускается. При этом наблюдатель может видеть, что меняется и световой поток лампы – на 25-30%.

Совет! Если питающее напряжение упадет ниже 80% от номинала, то лампы могут вовсе не стартовать, а уже горящие просто погаснут.

Горение лампы вызывает ее высокий нагрев, что требует применения термостойких проводов в самом фонаре, что, как понимаете, его удорожает. В таких лампах можно наблюдать такой эффект, что в горячем состоянии ее невозможно запустить, из-за возрастающего напряжения пробоя, поэтому перед повторным запуском требуется остывание.

Интересно знать! Согласно международным договоренностям об экологической безопасности, Россия снимет с производства такие лампы уже к 2020 году.

Металлогалогенные лампы

Еще одна разновидность газоразрядной лампы

Данный тип ламп обозначается как ДРИ, а расшифровывается это – дуговая ртутная с изолирующей добавкой. Конструктивно она мало чем отличается от рассмотренной выше ДРЛ, кроме того, что в горелку дополнительно вводятся галогениды некоторых металлов, например, натрия, индия или таллия, благодаря чему и получается более высокая световая отдача прибора. При этом не теряется цветность излучения, что немаловажно.

Срок службы таких ламп составляет около 8-10 тысяч часов. В лампах ДРИ применяют сегодня горелки из специальной керамики, которые переносят химические реакции с функциональным веществом намного лучше, чем кварцевое стекло, однако это не значит, что нельзя купить другой вариант, ведь стоить он будет куда дешевле.

Для старта такой лампы помимо дросселя применяется ИЗУ (импульсное зажигающее устройство).

Натриевые лампы

Следующим типом газоразрядных ламп, которые считаются едва ли не самыми эффективными, являются натриевые.

Лампы наружного освещения натриевые

  • Газовый разряд в этих лампах проходит не через пары ртути, а натрия, чье резонансное излучение и является преобладающим видимой части спектра, исходящего от лампы – их свет желто-оранжевый.
  • Излучение является монохроматичным, из-за чего качество цветопередачи находится на низком уровне. Именно поэтому натриевые лампы и используются в основном для наружного уличного освещения.
  • Стоит отметить, что в условиях тумана желтое излучение показывает себя куда лучше, чем остальные аналоги.
  • Эти приборы дают свет, который мерцает с удвоенной частотой питающей сети – в нашем случае это 120 раз в секунду.
  • НЛ также могут быть высокого и низкого давления.
  • Они обладают завидной эффективностью – для ламп высокого давления этот показатель составляет 150 Лм/Вт, а для низкого 200.
  • Средний срок службы ламп составляет 25-30 тысяч часов – экономия существенная.

В список газоразрядных ламп для уличного освещения можно внести ксеноновые варианты. Принцип их работы такой же, только заполнена колба ксеноном. Свечение такой лампы очень яркое и имеет оттенок близкий к дневному свету.

Лампы индукционного типа

Фонарь уличного освещения с индукционными лампами

Данный тип ламп, в отличие от остальных не имеет электродов. Источником света в них служит плазма, которая возникает за счет ионизации газа посредством высокочастотного магнитного поля.

В состав лампы входят следующие элементы:

  • Газоразрядная трубка, внутренние стенки которой при необходимости покрываются люминофором;
  • Катушка индуктивности (первичная обмотка трансформатора) – вторичной обмоткой, по сути, является полость колбы;
  • Электронный генератор, который создает высокочастотный ток для питания катушки;
  • Ферромагнитные экраны и сердечники – для уменьшения рассеивания магнитного поля.

Горит лампа так:

  • Генератор создает импульсы электрического тока необходимой частоты.
  • Данный ток протекает по обмотке накачки (по катушке), при этом создается магнитное поле, которое изгибается вместе с обмоткой;
  • «Вторичная обмотка», которую представляет ионизированный газ в трубке, короткозамкнут.
  • Напряжение электрического поля в газе при этом растет до тех пор, пока не достигает величины пробоя. При этом газ становится низкотемпературной плазмой.
  • Плазма является прекрасным проводником электричества, поэтому в ней начинает течь ток, а соответственно, выделяться энергия – образуется устойчивый плазменный шнур.
  • При этом атомы газа начинают излучать фотоны с определенной длиной волны (зависит от типа газа).
  • Преобразование ультрафиолета в видимый свет происходит за счет того же люминофора.

Благодаря своей конструкции индукционные лампы обладают огромным сроком службы – от 60 до 150 тысяч часов. Их светоотдача составляет 80 люмен на ватт.

Лампы мгновенно запускаются и гаснут, не требуя времени на разогрев. Количество циклов включение не ограничено. Цветопередача и инструкция по утилизации такие же, как и у ртутных ламп, так как применяются те же газы и люминофоры.

Светодиодные лампы

Ну, и завершает наш обзор венец светотехники – светодиодные светильники.

Светодиодный фонарь

Использовали мы такие громкие слова неспроста, так как этот источник света сильно потеснил в последние годы своих конкурентов. Он относительно недорог, очень долговечен и универсален.

  • Светятся светодиоды благодаря тому, что сделаны они из таких полупроводниковых материалов, которые излучают определенный спектр света при прохождении через них электрического тока, например, арсенид галлия.
  • Светодиодные лампы имеют очень низкое энергопотребление и высокую светоотдачу.
  • Срок их службы может достигать 80000 часов, при условии соблюдения режима питания и температуры нагрева.
  • Такие лампы выделят намного меньше тепла, чем те же лампы накаливания.
  • Они имеют высокую механическую прочность, экологически безопасны и в отличие от люминесцентных светильников избавлены от сложной пускорегулирующей аппаратуры (не все) – включение в сеть можно выполнить даже через простой диодный мост. Естественно, качество питающей схемы напрямую влияет на стоимость ламп – ее основная задача выдавать приемлемый для работы ток.

Недостатки у такого оборудования тоже имеются, и их много – назвать хотя бы отсутствие нужных частот в спектре, на которые реагирует зрачок человека, высокую цену, боязнь высоких температур, а как следствие необходимость в эффективных охлаждающих системах, и изначальную высокую стоимость. Но огромное энергосбережение все равно перевешивает чашу весов.

Итак, мы разобрали основные лампы для фонарей уличного освещения. Как видите, вариантов много, и используются они в зависимости от текущих задач. Если тема вам показалась интересной, то можете расширить свои познания, просмотрев видео в этой статье, ну, а мы прощаемся с вами. Всего хорошего!

elektrik-a.su

Освещение улиц - основные правила, выбор ламп, особенности монтажа

С помощью уличного освещения создается искусственное усиление видимости ночью. Для этих целей применяются разные приборы освещения. Крепятся они на столбах, стенах и других опорах. Освещать они могут как направленно, так и локально. При помощи уличного освещения также можно создать уникальную композицию.

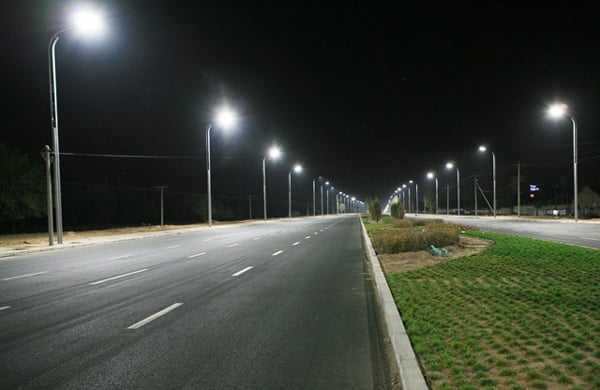

Типичное освещение дорог при помощи светильников на столбах

Освещение разделяют на несколько видов:

  1. По типам источника света.
  2. По видам опор.
  3. По способу управления источниками питания.

Система управления может быть, например, автоматической при наличии определенного датчика.

Виды освещения:

  1. Освещение фасада.
    Выполняется с помощью фонарей и прожекторов, закрепленных на здании так, чтобы осветить небольшие участки дома. То есть освещение идет точечно, к примеру, освещение парадного входа.
  2. Ландшафтное освещение.
    Разнообразно по своему применению и имеет множество видов осветительных приборов. Может хорошо осветить или красочно выделить отдельные элементы декора.
  3. Освещение дорог.
    Лампочки устанавливаются на высоких столбах. Реализовывается за счет рассеянного света, льющегося с большой высоты.

Специфика применения ландшафтного освещения

  1. Часто с помощью приборов освещения придают декоративный вид территории.
  2. Устанавливают их на небольшой высоте, чтобы осветить участок, водоем или сад.
  3. Очень легко создать атмосферу уюта на участке или возле дома.
  4. При правильном освещении ландшафта человек чувствует себя в безопасности, поскольку уменьшается шанс получить травму.
  5. Светильники, применяемые при ландшафтном освещении, влагостойки и отличаются большим сроком эксплуатации. Исходя из сферы их применения, они оснащены всеми мерами защиты от внешних воздействий.
  6. Позволяет создать иллюминацию на участке или доме.

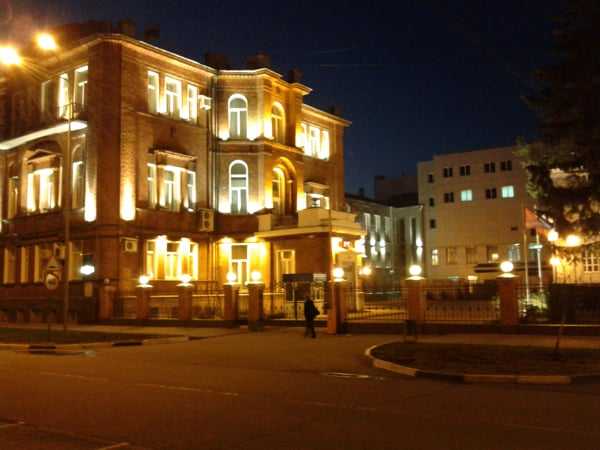

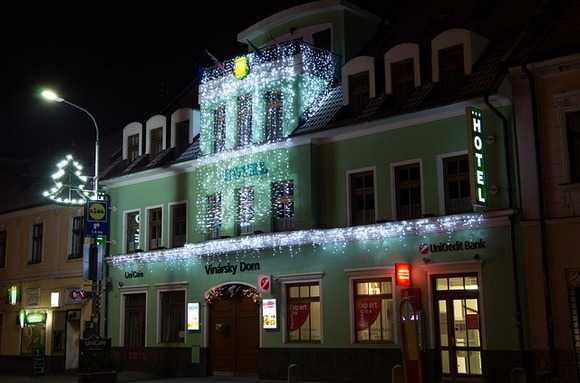

Фасад здания украшен и освещен при помощи светильников

Особенности

На сегодняшний день не составляет труда придумать осветительный прибор какого угодно дизайна и из любого материала. Можно подобрать лампу под конкретный стиль и интерьер. Источники света делятся на следующие виды:

  1. Лампа накаливания.
    Принцип работы основан на нагреве нитевого элемента в инертном газе до внушительных температур. По характеристикам она имеет хорошую теплоотдачу, достаточно мощная, но неэкономная.
  2. Галогенные лампы.
    Являются подвидом ламп накаливания. Разница лишь в том, что нагрев происходит в буферном газе. Благодаря такой технологии срок службы увеличивается вдвое. Сфера применения этих ламп достаточно обширна. Например, в фарах автомобилей.

Газоразрядные лампы

Свечение происходит при сжигании внутри лампы топлива в виде газа.

Достоинства:

  1. У светильников высокая светоотдача (в районе от 85 до 150 лм), поэтому они очень эффективны в уличном освещении дорог.
  2. Долгий срок службы – до 2 000 часов. Благодаря этому достигается значительная экономия.
  3. Очень хороши для декоративной подсветки улицы, так как качество светопередачи на высоком уровне. В современном мире наружное освещение улиц невозможно представить без газоразрядных ламп.

Двор приусадебного участка лучше всего освещать газоразрядными лампами

Недостатки:

Их не так уж и много, и они не сильно влияют на применение ламп для освещения улицы.

  1. Шумный режим работы светильников. При свечении лампы создается эффект мерцания.
  2. Вредны для применения внутри помещения из-за наличия в колбе паров ртути. При повреждении колбы пары попадают в организм человека.

Ртутные лампы

Газовый разряд образовывается в ртутных парах. Для уличного освещения применяют обычные ртутные лампы. В медицине – специальные. Управляют режимами работы с помощью пускового аппарата. Время стабилизации зависит от многих факторов и условий применения. Чем температура окружающей среды ниже, тем дольше происходит разогрев лампы.

Недостатки ртутной лампы таковы:

  1. Увеличение давления при работе. Это означает, что лампа должна остыть перед следующим ее включением.
  2. Такие лампы очень чувствительны к перепадам напряжения в сети, влияющим на световой поток. При сильном понижении напряжения осветительный прибор может погаснуть.
  3. Лампа вырабатывает ультрафиолет, что вредно для глаз человека.

Натриевые лампы

Свечение происходит за счет паров натрия и газового разряда в них. Такие лампы применимы только для освещения улицы. Из достоинств нужно отметить почти идеальные характеристики света. Насыщенность цвета обычно приятна для глаз и имеет оранжевый цвет.

К минусам можно отнести сильную зависимость от внешних факторов. Для освещения улиц их специально помещают в плафон из стекла.

Ксеноновые лампы

Принцип основан на дуговых лампах. Дуга горит между двух электродов из вольфрама. Спектр света практически не ограничен. Цвет свечения зависит от того, какой газ расположен внутри.

Люминесцентные лампы

Срок службы их достаточно велик, почти в десять раз больше, чем у обычных ламп. В современном мире для того чтобы убрать шум и мерцание при работе лампы, используют специальные балласты. Также при их помощи можно уменьшить расход электроэнергии. При постоянном включении и выключении лампы очень быстро сгорают, зато они идеальны для уличного освещения. Для того чтобы осветить большой участок, применяются лампы с высоким давлением внутри. На данный момент они считаются самыми лучшими и практичными.

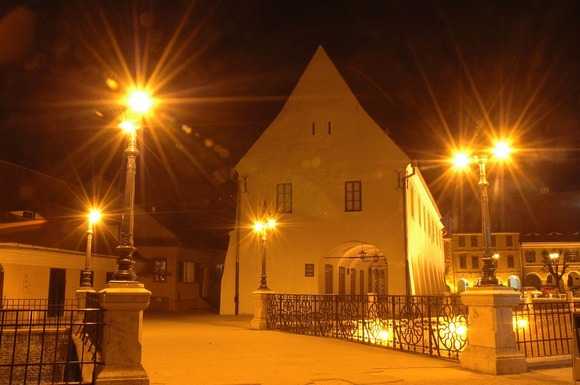

Яркий пример ландшафтного декоративного освещения

Требования к лампам уличного освещения

Основные характеристики приборов освещения – мощность и световой поток. Чем больше ватт в лампе, тем мощнее фонарь или прожектор. Для освещения улиц пропорция должна быть равна 100 лм/1 ватт.

Зачастую парки и скверы освещают локальным светом. Для этого применяют особые плафоны, сделанные так, чтобы рассеивать луч.

Объекты с важной информацией (рекламы и билборды) подсвечиваются прожекторами.
Специфика работы осветительных приборов для уличного освещения разнообразна. Но все они должны обладать определенным набором характеристик и отвечать требованиям безопасности:
1. Лампы, применяемые для улицы, должны обладать хорошей светоотдачей, быть удобными в обслуживании и иметь долгий срок эксплуатации.
В качестве примера будет представлена таблица с характеристиками светодиодного светильника.

Срок службы светодиода 100 000 часов
Световой поток, лм 1 344
Мощность потребления, Вт 14
Напряжение питающей сети, В 170–250
Степень защищенности от внешних факторов 65
Температура окружающей среды -63 до +50 °C
Крепление Консольное крепление на скобе
Индекс цветопередачи Ra не менее 80

Помимо этих важных параметров при выборе светильника учитывают еще и пять основных критериев:

  1. Климат освещаемой территории.
  2. Интенсивность потока света в пределах территории освещения.
  3. Разрушающее воздействие окружающей среды на корпус прибора.
  4. Особенности установки.
  5. Определенные требования к яркости свечения.

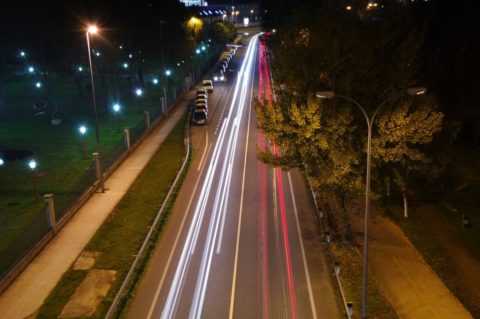

Именно так выглядит современное уличное освещение



От климата, в котором используется светильник, зависит многое, он влияет на сохранность и срок действия осветительного прибора. Степень защищенности прибора указывается в паспорте. Она делится на две категории:

  1. От 1 до 6 – защищает прибор от пыли и проникновения инородных тел.
  2. От 1 до 8 – защита от проникновения влаги в прибор освещения.

Виды светильников

Ассортимент приборов освещения достаточно велик по разным параметрам и признакам. Обычно их монтаж производится на столбы, стены и металлические опоры.

Приборы освещения условно подразделяют на классические, энергосберегающие и сферические. Последние представляют собой столб с плафоном круглой формы. Преимущество их в том, что свет распределяется равномерно по всем сторонам. Стекло для плафона применяют разное (матовое, глянцевое), но такое, чтобы оно имело свойство переотражения.

Индерективные светильники работают исходя из принципа распределения светового потока. Их прекрасно можно использовать при освещении города, парка, сквера.
Прожектора различаются:

  1. По типу устанавливаемых в них ламп и по принципу распределения света внутри.
  2. По значению силы света и угла светового потока.

Автоматы и фотореле

Фотореле для уличного освещения



Оно бывает автономным и может регулироваться человеком. Для экономии затрат на электроэнергию ставят фотореле, которое включает свет при его необходимости.

Чтобы автоматизировать процесс освещения, устанавливают автоматы. Они позволяют включать свет только в те промежутки времени, когда это нужно. При дополнительной установке специального датчика, который будет контролировать уровень освещенности, можно сэкономить много электроэнергии.

Монтаж уличного освещения

Начинается он с приобретения всех нужных деталей для установки. Монтаж будет происходить на улице, и работать светильник будет там же. Поэтому качество оборудования должно быть на очень высоком уровне, иначе прибор не прослужит долго. Кабели для освещения можно уложить двумя способами:

  1. Укладка под землей.
    Кабель нужно выбирать такой, чтобы он был пригоден для использования под землей, его обязательно помещают в специальный кожух. Монтаж кабеля производится в траншею, и при наличии кожуха его можно поместить на глубину 40 см, а без кожуха требуется глубина 80 см.
    После монтажа кабель рекомендуют засыпать лишь на 20 см, следом прокладывается пластмассовая защита и только потом все закапывается полностью. Делается это для того, чтобы защитить кабель от случайного повреждения.
  2. Укладка над землей.
    Перед самой установкой нужно поставить опорные столбы. Чтобы протянуть кабель на большое расстояние, его крепят к несущему тросу. Для прокладки кабеля на большое расстояние следует учитывать большие температурные перепады, он должен быть адаптирован к таким условиям.

lampagid.ru

Столбы для уличного освещения

Столбы для уличного освещения имеют широкий ареал применения. Их используют как в городской архитектуре, так и в частном секторе для улучшения видимости в темное время суток. Уличное освещение на столбах дает возможность поднять лампы на большую высоту и улучшить видимость на значительной площади за счет использования специальных рефлекторов, рассеивающих свет. Особо актуально такое решение там, где нет возможности установить лампы на стены домов, мосты и эстакады. Как правило, уличные столбы освещения используются для улучшения видимости на дорогах, пешеходных и парковых зонах, на площадях и в местах, где происходит оживленное движение людей. В последнее время фонарные столбы различного типа стали популярны среди владельцев дач и частных домов. Рассмотрим, какой выбор этих изделий предлагают сегодня их производители.

В этой статье:

Из чего делают столбы для освещения

Новые технологии и частичная переориентация промышленности на обычных граждан подняли отрасль производства столбов для уличного освещения на новый уровень. Если всего несколько десятилетий назад выбор этих устройств был крайне ограничен, то сегодня он настолько широк, что может удовлетворить любой вкус.

Виды столбов уличного освещения

Фонарные столбы подразделяются по материалу изготовления:

  1. Железобетон. Это прочный, надежный и долговечный материал, устойчивый к влаге, химии и механической нагрузке. Срок службы железобетонных изделий может составлять до 100 и более лет. Их изготавливают полыми внутри методом вибрационного или центробежного литья в формы. Однако есть у ЖБИ и определенные недостатки: они имеют большие габариты и существенный вес, что предполагает использование грузового и подъемного транспорта. Для установки тяжелых конструкций нужен мощный и надежный фундамент. Эстетические характеристики железобетона далеки от желаемых критериев.
  2. Древесина. Это легкий и практичный материал, легкий в обработке. Дерево хорошо смотрится, особенно в частных владениях. Но даже самая тщательная и современная обработка не спасает древесину от разрушительного воздействия погодных условий. Уже через несколько лет деревянные изделия теряют прочность и темнеют. Прочность их невысока. Столб может быть сломан сильным порывом ветра. Старые конструкции требуют обязательного демонтажа, так как начинают представлять опасность для людей и находящихся рядом сооружений.
  3. Металл. Для того чтобы создать практичное светодиодное уличное освещение, сегодня применяются опоры из стали и алюминия. Что касается стали, используется черный крашеный или оцинкованный металл. В последнем варианте готовые изделия не нуждаются в регулярном обслуживании, так как слой цинка создает для металла антикоррозионную защиту, действие которой длится 30-50 лет. С алюминием работать проще, так как этот металл намного легче и не нуждается в дополнительной обработке. Из металла изготавливаются оригинальные декоративные опоры самой разнообразной конфигурации методом сварки, литья и ковки.
  4. Полимерный пластик. Этот материал начал применяться относительно недавно, но успел стать довольно популярным в отрасли создания систем уличного освещения. Столбы из стекловолокна создаются методом литья или наматывания на форму нескольких слоев рулонного полимера. Легкость работы с пластиком позволяет создавать из него опоры самой сложной формы. При этом прочность изделий остается на высоте. Им не страшны перепады температуры, влага и химически активные вещества. С помощью небольших столбиков из пластика создается романтическая подсветка вдоль садовых дорожек, у прудов и зон отдыха.

Размер и форма столбов зависит от материала изготовления и предназначения готовых изделий

Конфигурация столбов для освещения

Высота осветительных опор напрямую зависит от места их установки. Самые высокие столбы устанавливаются вдоль автомагистралей. Десятки и сотни ламп освещают не только проезжую часть, но и обочину, создавая комфортные условия для водителей и пешеходов. Высота таких конструкций может доходить до 12-15 м. Как правило, для их изготовления используется железобетон.

Для обустройства парковых зон такая высота не требуется. Там достаточно опор высотой 3-4 м. Если их сделать выше, то свет ламп будет закрыт листвой деревьев. Форма парковых светильников может быть самой разнообразной. В большинстве случаев их изготавливают из металла. Стальные и алюминиевые конструкции хорошо вписываются в любой ландшафт. Их поверхность легко очищается от загрязнений и надписей.

Фонарные столбы для парковых зон

В частном секторе для создания системы внешнего освещения целесообразно устанавливать пластиковые и стекловолоконные опоры высотой до 3 м. Выбор в пользу изделий из пластика обуславливается их доступной ценой, разнообразием форм и простотой установки. Владельцам земельных участков нет необходимости опасаться за осветительные опоры в плане воздействия на них негативных внешних факторов, включая вандализм. Сегодня все более популярными становится обустройство частных владений небольшими опорами высотой до 1 м. По причине небольшого веса (до 30 кг) они устанавливаются вручную без обустройства фундамента.

Сечение столбов может быть такой формы:

  • круглая;
  • овальная;
  • квадратная;
  • многоугольная;
  • сложной (с сочетанием углов, ровных и криволинейных линий).

Опора уличного освещения с квадратным сечением

Поверхность столбов делается ровной, тисненой или с выступающими фрагментами. Большая часть продукции этого типа представлена ровными и прямыми изделиями. Для создания декоративного освещения обычно применяются изогнутые различным образом опоры. Они могут быть цельными или собираться из нескольких частей. По форме и размеру различают магистральные, декоративные, уличные и спортивные столбы.

Источники света для уличных опор

Большое значение для качества и стиля освещения имеет правильный выбор ламп. Они устанавливаются в прожектора или плафоны. Это приспособления, которые приобретаются отдельно и крепятся на опорах различными способами.

Фонари с шарообразными плафонами для освещения набережной

Столбы, предназначенные для уличного освещения, могут оснащаться источниками света такого типа:

  1. Лампы накаливания. Принцип действия этих изделий основывается на нагреве вольфрамовой спирали. Дают приятный и ровный свет, имеют вполне доступную стоимость. Существенным недостатком ламп накаливания является большое потребление энергии и небольшой срок службы.
  2. Ксеноновые лампы. Являются аналогами сварочного аппарата. Свечение возникает из-за электрической дуги между двумя электродами, на которые подается напряжение. Пары тяжелых металлов, находящиеся в колбе, увеличивают площадь и объем свечения. Нестабильность лампы вызывает эффект мерцания, который неприятен для глаз.
  3. Галогенные лампы являются разновидностью обычных ламп накаливания. Внутри колбы находятся пары галогена, предотвращающие спираль от окисления и увеличивающие силу свечения.
  4. Люминесцентные лампы. Имеют яркое свечение, длительный срок эксплуатацию и низкий расход энергии. Недостатком является специфика утилизации отработанных люминесцентных ламп. В их состав входит ртуть, которая вредна для здоровья человека и животных. Поэтому, люминесцентные изделия снимаются с производства.
  5. Газоразрядные лампы. Выработка световой энергии происходит при сжигании газообразного топлива под действием электрического разряда. У этих устройств высокая эффективность работы, что обуславливает их установку в тех местах, где нужно максимально осветить местность в темное время.
  6. Плазменные лампы. Свечение возникает при ионизации газа электромагнитным полем высокой частоты. Воздействие на колбу с газом осуществляется за счет индукции. По причине отсутствия прямого контакта плазмы с электродами не происходит их износа и уменьшения объема газа. Недостатком является высокая стоимость устройств и шум при работе.
  7. Светодиодные лампы — очень эффективные приспособления, создающие яркий и ровный свет. При этом светодиодные светильники потребляют очень мало электроэнергии, невосприимчивы к влаге и перепадам температуры. Срок их службы исчисляется десятилетиями.

Сегодня все большее количество владельцев частных участков переходит на обустройство фонарных столбов светодиодными лампами.

Требования к столбам освещения улиц

Независимо от того, где устанавливаются опоры для систем освещения, они должны во всем соответствовать строительным нормам и правилам. Фонарные столбы должны быть установлены достаточно надежно и устойчиво, чтобы их невозможно было демонтировать без привлечения спецтехники. Электрическая схема опор должна исключить возможность поражения людей электрическим током. К ней должен быть доступ для проведения регламентных работ и замены источника света.

cdelct.ru

Уличное освещение: технические характеристики и монтаж

Иллюминация является необходимой мерой для обеспечения максимального уровня комфорта во дворе любого строения или завода. Уличное освещение для загородного дома может выполнять как декоративную, так и исключительно техническую роль при оформлении экстерьера.

Виды иллюминации и их характеристики

При выборе вариантов освещения нужно учитывать свои собственные потребности и возможности определенных схем подключения. Благодаря современным технологиям, сейчас можно организовать как стандартное проводное подсоединение светильников, так и более передовое – беспроводное.

Фото – художественная иллюминация

Согласно выполняемым функциям, все системы можно разделить на декоративные и технические. Декоративное освещение часто применяется для оформления уличного экстерьера, ландшафта, выделения отдельных растений или водоемов. В это же время, техническое (ГОСТ 4254—80) требуется для обеспечения нужного уровня комфорта и безопасности. К такому виду относится освещение фасадов домов, арок, подъездов и аллей.

Фото – декоративная подсветка пруда

Нужно отметить, что специалистами рекомендуется использовать либо технический тип, либо комбинированный, но только декоративная подсветка не сможет обеспечить нужный уровень света во дворе после захода солнца.

Для оформления уличного освещения можно выбрать такие светильники:

  1. Светодиодные энергосберегающие ленты;
  2. Консольные модели;
  3. Настенные или фасадные бра;
  4. Портативные;
  5. Прожекторы, которые чаще всего устанавливаются на столбы или другие опоры для повышения эффективности работы;
  6. Газоразрядные варианты (натриевые ДРЛ, люминесцентные и прочие).

Светодиодные прожекторы и ленточные светильники для уличного стандартного освещения имеют идеальные технические характеристики:

  1. Их главным достоинством является то, что в них не происходит скачка напряжения, как, скажем, у ламп с газоразрядной смесью;
  2. Средняя продолжительность работы светодиодов и светодиодной ленты – 50 тысяч часов;
  3. Они подходят для экстремальных условий работы. Перепад температур у отдельных моделей может доходить до 40 градусов;
  4. Установка может производиться как на фасад или деревья, так и на столбы, землю или переносные подставки;
  5. Многие модели ламп работают на аккумуляторах — это большой плюс, если требуется полностью автоматическое освещение двора или участка.

В зависимости от потребностей Вы можете выбрать цвет лучей лампы. Он может быть теплый, холодный, цветной или мультицветной. Аналогичные показатели у LED-ламп.

Многие диодные лампы работают на солнечных батареях, обеспечивая минимальный расход энергии при уличном освещении. Прожектор также может быть соединен с фотореле или датчиком движения, чтобы снизить расход аккумулятора. Уличный фотоэлемент для освещения имеет улучшенные показатели прочности, нежели его аналог для обеспечения автономного снабжения электрической энергией. Он не разрушается под воздействием механических нагрузок и из-за агрессивных атмосферных факторов.

Уличные консольные светильники или фонари в основном необходимы, чтобы обеспечить освещение на столбах вдоль дорог населенных пунктов или во дворе. Их отличием от прожекторов является антивандальное исполнение, установка на кронштейны под углом или специальные столбы и форма.

Фото – фонари

Для примера рассмотрим технические характеристики лампы Азимут 40, которая часто используется в сельской местности для уличного освещения:

  1. Световой поток – 6500 Лм;
  2. Корпус – металлический, ударопрочный, герметичный;
  3. Уровень защиты – IP65;
  4. Установка – на трубу с диаметром до 50 мм;
  5. Климатические условия работы – от -50С до +50С

Светодиодная лента хороша, если нужно сделать декоративное освещение для загородного дома или дачи. Несмотря на яркий свет, который они излучают, такие модели светильников не подойдут для использования на больших площадях.

Настенное бра монтируется исключительно на фасад здания. Это позволяет осветить всю площадь дома и небольшой участок непосредственно под ним. Из-за невысоких показателей эффективности такие светильники применяются только как дополнение к основным – прожекторного или столбового типа.

Фото – бра на фасаде

Натриевую лампу можно использовать как для поддержки декоративных функций, так и для технического освещения. Такие модели можно легко установить на опоры (столбы), поэтому они часто используются для обеспечения городского освещения, т. к. максимально доступны и просты в использовании. Но, при этом, натриевые светильники не устойчивы к воздействию низких температур и зачастую не соответствуют нормам прочности.

Фото – натриевые лампы

Для повышения продолжительности работы таких моделей применяются специальные плафоны из ударопрочного стекла. Иногда их закрывают металлические решетки, но они не противостоят точечному вандальскому воздействию.

Купить любые светильники для уличного освещения можно в электротехнических магазинах, цена зависит от их типа и марки. Также продажа осуществляется на промышленных рынках и интернет-порталах во всех городах (Гомели, СПб, Москве).

Видео: уличный датчик движения

Монтаж и управление

Нужно отметить, что перед тем, как начинать устанавливать уличное освещение, нужно произвести расчет потребного количества источников света и подготовить проект.

Для работы монтажа ламп часто используется схема подключения фотореле для уличного освещения. Такая система будет очень удобна при использовании как в деревне, так и в городе. Достоинства работы фотореле:

  1. Экономия электрической энергии;
  2. Оно полностью автоматизировано. Нет необходимости контролировать четкое время включения и выключения света – эту работу выполнит датчик. Также во многих моделях есть возможность настроить диапазон работы в зависимости от конкретных потребностей;
  3. Эффективность. Срабатывание регулятора освещенности может происходить в диапазонах 2–2000 Лм.
Фото – правила монтажа

Фотореле – это датчик света, который обслуживает уличные лампы освещения и реагирует на изменение окружающей среды. Принцип работы устройства довольно простой: при уменьшении количества и силы солнечных лучей, контакты прибора замыкаются и включается искусственное освещение двора. Фотореле состоит из одного выносного датчика и специального блока питания. При срабатывании регулятора освещенности, информация передается на плату. Монтаж может производиться на любое расстояние, для контроля световых установок используется как кабель, так и радиоволновое сообщение.

Фото – схема подключения фотореле

Управление уличным освещением при помощи фотореле своими руками:

  1. Для каждого отдельного устройства используется инструкция. Её производитель чаще всего размещает на коробке из-под датчика;
  2. Стандартно из фотореле должно выходить три провода: фаза сети, фаза светильника и нейтраль. Они могут быть различной цветовой маркировки, но фаза лампы чаще всего красного цвета, а фаза питания – черного или коричневого;
  3. Для распределения проводов согласно СНиП Вам понадобится разветвительная коробка. Коммутация осуществляется посредством прерывания напряжения и его повторного включения;
  4. Подсоединение осуществляется согласно такому принципу: фаза сумеречного реле подключается к фазе светильника и сети, соответственно, ноль выводится в сетевой кабель. После все проверяется на правильность и включается для тестирования.

После установки рекомендуется в щит или шкаф ШАУ поместить отдельный автоматический выключатель, который будет отвечать за работу иллюминации. Тогда ремонт системы можно будет производить независимо от электрического снабжения дома.

Фото – подключение сумеречного реле

Монтаж фотореле для уличного освещения также может производиться без подсоединения к сети питания, то есть на батареях. Такой вариант хорош в поселении, где нет постоянного электрического снабжения.

www.asutpp.ru
