Перед тем, как определить, какая именно лампа накаливания вам нужна, стоит изучить особенности и маркировку существующих типов. При всем их разнообразии, нужно точно понимать назначение выбираемой лампы и то, как и где она будет использоваться. Несоответствие характеристик лампы задачам, под которые она приобретается, может повлечь не только ненужные расходы, но и привести к аварийным ситуациям, вплоть до повреждения электросети и пожара.

Занимательное видео, характеризирующее работу трех видов лампочек

elektrik24.net

Лампа накаливания: технические характеристики, устройство

Обеспечить комфорт и уют в доме невозможно без организации хорошего освещения. С такой целью наиболее часто сейчас используются лампы накаливания, которые можно применять в различных условиях сети (36 Вольт, 220 и 380).

Виды и характеристики

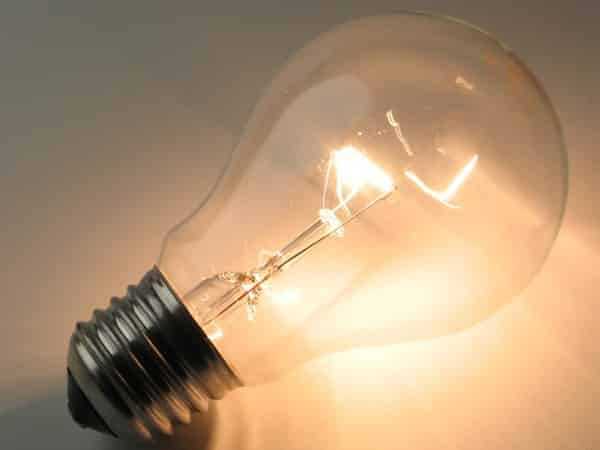

Лампа накаливания общего назначения (ЛОН) – это современное устройство, источник искусственного видимого светового излучения с низким КПД, но ярким свечением. Свое название она получила из-за наличия в корпусе специального тела накала, которое изготавливается из тугоплавких металлов или угольной нити. В зависимости от параметров этого тела определяется срок службы светильника, цена и прочие характеристики.

Несмотря на разные мнения, считается, что первым изобрел лампу ученый из Англии Деларю, но его принцип накаливания был далек от современных норм. После исследованиями занимались разные физики, впоследствии, Гебель презентовал первую лампу с угольной нитью (из бамбука), а после Лодыгин запатентовал первую модель из углеродной нити в вакуумной колбе.

В зависимости от конструктивных элементов и типа газа, защищающего нить накаливания, сейчас существую такие виды ламп:

1. Аргоновые;
2. Криптовые;
3. Вакуумные;
4. Ксенон-галогенные.

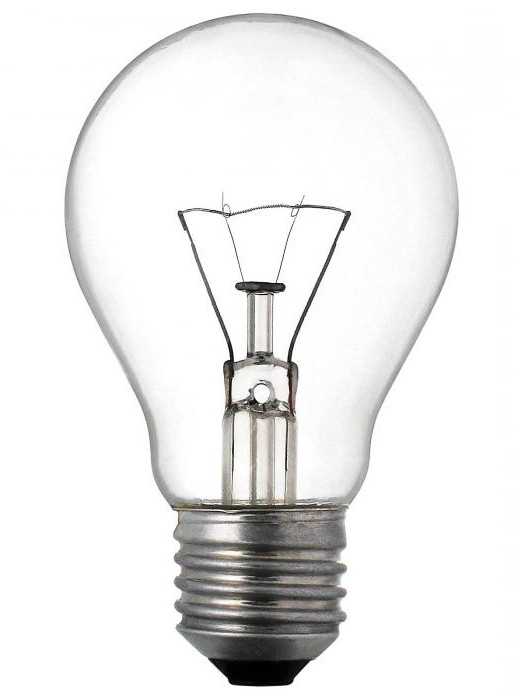

Вакуумные модели являются самыми простыми и привычными. Получили свою популярность из-за низкой стоимости, но вместе с этим они имеют наименьший срок службы. Стоит отметить их простоту замены, ремонту не поддаются. Конструкция имеет следующий вид:

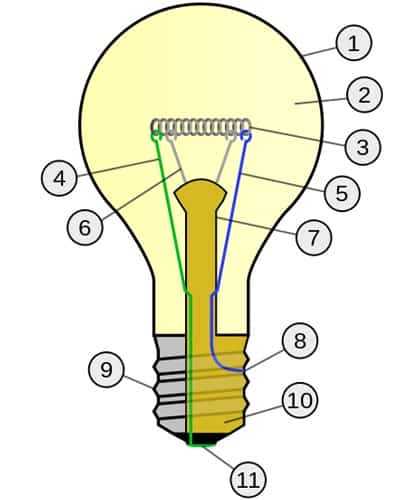

Здесь 1 – это, соответственно, вакуумная колба; 2 — вакуумная или наполненная специальным газом, емкость; 3 — нить; 4, 5 — контакты; 6 — крепежи для нити накаливания; 7 — стойка лампы; 8 — предохранитель; 9 — цоколь; 10 — стеклянная защита цоколя; 11 — цокольный контакт.

Аргоновые лампы ГОСТ 2239-79 по яркости очень отличаются вакуумных, но практически полностью повторяют их конструкцию. Они имеют больший срок годности, нежели привычные. Это обязано тем, что нить из вольфрама защищена колбой с нейтральным аргоном, который противостоит высоким температурам горения. Как результат, источник света более яркий и долговечный.

Криптовую модель можно распознать по очень высокой световой температуре. Она светится ярким белым светом, поэтому иногда может вызывать боль в глазах. Высокий показатель яркости обеспечен криптоном – высоко-инертным газом, у которого высокая атомная масса. Его применение позволило значительно уменьшить вакуумную колбу, но при этом не терять яркость источника света.

Галогенные светильники накаливания получили большую популярность благодаря своей экономной работе. Современная энергосберегающая лампа поможет не только сократить расходы на оплату электрической энергии, но и уменьшить траты на покупку новых моделей для освещения. Производство такой модели осуществляется на специализированных заводах, как и утилизация. Предлагаем для сравнения изучить потребляемую мощность перечисленных выше аналогов:

1. Вакуумные (обычные, без газа или с аргоном): 50 или 100 Вт;
2. Галогеновые: 45—65 Вт;
3. Ксеноновые, галогено-ксеноновые (комбинированные): 30 Вт.

Благодаря небольшому размеру, наиболее часто электрические ксеноновые и галогеновые осветители используют как автомобильные фары. У них высокое сопротивление и отличная долговечность.

Классификация ламп производится не только исходя из наполняющего газа, а также, в зависимости от типов цоколей и назначения. Существуют такие виды:

1. G4, GU4, GY4, и прочие. Галогеновые модели накаливания отличают патроны-штекеры;
2. E5, E14, E17, E26, E40 – наиболее распространенные типы цоколей. В зависимости от номера, могут быть узкими и широкими, классифицируются по возрастанию. Первые люстры изготавливались именно под такие контактирующие части;
3. G13, G24 производители используют эти обозначения для люминесцентных осветителей.

Достоинства и недостатки

Сравнение отдельных видов светильников накаливания позволит выбрать наиболее подходящий вариант, исходя из того, какая нужна мощность и световая отдача. Но у всех перечисленных видов светильников есть общие достоинства и недостатки:

Плюсы:

1. Доступная цена. Стоимость многих ламп находится в пределах 2 у. е.;
2. Быстрое включение и выключение. Это наиболее значимый параметр в сравнении с энергосберегающими лампами с долгим включением;
3. Маленькие размеры;
4. Простая замена;

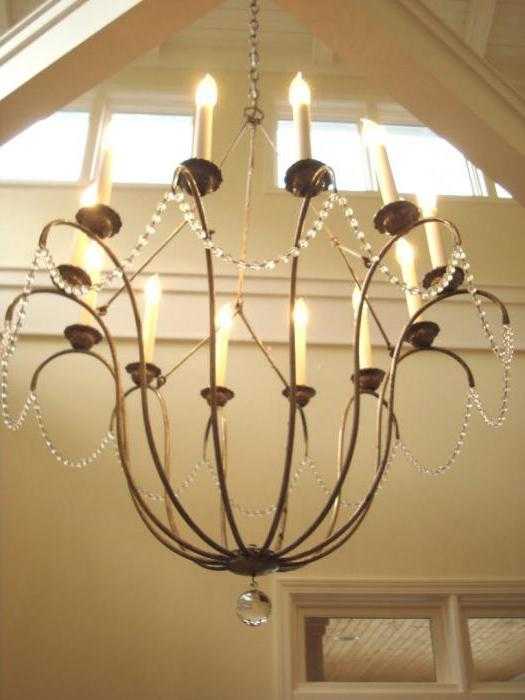

5. Широкий выбор моделей. Сейчас есть декоративные светильники (свеча, ретро-завиток и другие), классические, матовые, зеркальные и прочие.

Минусы:

1. Высокая потребляемая мощность;
2. Негативное воздействие на глаза. В большинстве случаев от него поможет матовая или зеркальная поверхность колбы лампы накаливания;
3. Низкая защита от перепадов напряжения. Для обеспечения нужного уровня используется блок защиты для лампы накаливания, он подбирается в зависимости от типа;
4. Короткий эксплуатационный период;
5. Очень низкий коэффициент полезного действия. Большая часть электрической энергии уходит не на освещение, а на нагрев колбы.

https://www.youtube.com/watch?v=ET-u92BP968

Параметры

Технические характеристики любой модели обязательно включают в себя: световой поток лампы накаливания, цвет свечения (или цветовая температура), мощность и срок службы. Сравним перечисленные типы:

Из всех перечисленных типов только галогенки можно отнести к энергосберегающим моделям. Поэтому многие хозяева стремятся заменить все источники света в своем жилище на более рациональные, к примеру, на диодные. Соответствие светодиодных ламп накаливания, сравнительная таблица:

Для лучшего объяснения энергозатрат предлагаем изучить соотношение ватт к люменам. Например, лампа дневного света, с вольфрамовой нитью накаливания 100 Вт – люмен 1200, соответственно, 500 Вт – более 8000.

При этом, часто использующаяся в производственных и бытовых условиях, люминесцентная модель, имеет похожие характеристики на ксеноновую. Благодаря таким характеристикам есть возможность обеспечить плавное включение ламп накаливания. Для этого используется специальный прибор – диммер для ламп накаливания.

Такой регулятор можно собрать своими руками, если есть схема, подходящая под Вашу лампу. Сейчас большой популярностью пользуются аналоги обычных вариантов, но с зеркальным напылением – рефлекторная модель Philips, импортные Osram и другие. Купить фирменную лампу накаливания можно в специализированных фирменных магазинах.

www.asutpp.ru

Лампы накаливания общего назначения. Технические характеристики, расшифровка условного обозначения ламп накаливания.

В обозначении лампы буквы и цифры означают:

В — вакуумная;
Б — биспиральная с аргоновым наполнением;
БО — биспиральная с аргоновым наполнением в опаловой колбе;
Г — моноспиральная с аргоновым наполнением;
РН — лампы накаливания различного назначения;
220—230 — диапазон напряжения сети, В, в котором рекомендуется эксплуатировать лампу;
100 — мощность лампы, Вт.

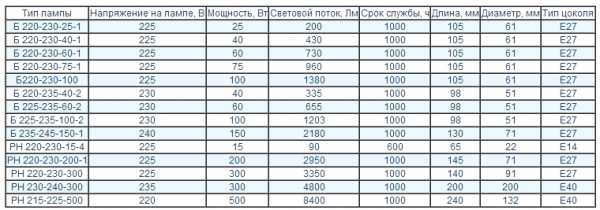

Таблица 1. Технические характеристики ламп накаливания

типа В, Б, РН

Лампы накаливания зеркальные

Зеркальные лампы накаливания (лампы-светильники) предназначены для освещения помещений с высокими пролетами, подсветки витрин и рекламы, используются при фото- и киносъемках и для других целей. Пространственное распределение светового потока лампы определяется формой колбы, на внутреннюю поверхность которой нанесено зеркальное покрытие. Зеркальные лампы накаливания выпускаются с концентрированной (ЭК), широкой (ЗШ), и косинусной (Эд) кривой светораспределения.

Зеркальные лампы типа ИКЗ являются высокоэффективным источником инфракрасного излучения и применяются для обогрева молодняка животных, в технологических процессах сушки продуктов, лаков, красок и других целей.

Таблица 2. Технические характеристики ламп накаливания типа ЭК и ИКЗ

Лампы накаливания местного освещения

Лампы накаливания местного освещения типа МО предназначены для освещения рабочих мест станочного парка и другого технологического оборудования. Лампы выпускаются на рабочее напряжение 12, 24 и 36 В, что соответствуют требованиям по электробезопасности.

Таблица 3. Технические характеристики ламп накаливания

типа МО

Лампы накаливания кварцевые галогенные типа КГ

Линейные кварцевые галогенные лампы типа КГ применяются в качестве источника света для прожекторов различного назначения, для освещения помещений производственного и культурно-спортивного назначения, для целей архитектурного и рекламного освещения и т. п. Пример обозначения: КГ220-500 — КГ — кварцево-галогенная лампа; 220 — номинальное значение напряжения питания, В; 500 — мощность лампы, Вт; дополнительная буква Д после первых двух букв означает применение в лампе дифференцированного тела накала.

Таблица 4. Технические характеристики ламп накаливания типа КГ

www.eti.su

Осветительные лампы: типы, характеристики, назначение

Жизнь современного человека немыслима без использования электроэнергии. На сегодняшний день основная масса источников света — электрические. Около 15% общего количества вырабатываемой электроэнергии расходуется осветительными приборами. Чтобы снизить энергопотребление, повысить светоотдачу и увеличить срок эксплуатации источников света, необходимо использовать наиболее экономные источники света, постепенно отказавшись от более старых и неоправданно энергозатратных аналогов.

Осветительные лампы

Рассмотрим общепринятую классификацию. На основании принципов действия электроприборов в плане освещения выделяют следующие типы осветительных ламп: лампы накаливания, в том числе галогенные лампы накаливания и разрядные лампы, а также светодиодные, которые за последние несколько лет становятся все более популярными.

Типы ламп

Какая из ламп самая дешевая и простая в эксплуатации? Это всем знакомая лампа накаливания осветительная — ветеран в работе многочисленных бытовых электроприборов. Невысокая цена и легкость в эксплуатации делают их популярными уже не одно десятилетие. Им не страшны перепады температур, они мгновенно зажигаются и не содержат опасных паров ртути.

Рефлекторные лампы

Нашли свое применение и рефлекторные лампы накаливания. Они во многом напоминают обычную лампу накаливания, единственное отличие – посеребренная поверхность. Используется это для того, чтобы создать направленное освещение в определенную точку, к примеру, на витрине или рекламном щите. Маркируют их R50, R63, и R80, где цифра указывает на диаметр. Они просты в применении, снабжены резьбовым цоколем стандартных размеров Е14 или Е27.

Люминесцентные лампы

Как известно, для работы осветительных приборов необходимо около 15% всей вырабатываемой электроэнергии. Согласитесь, ведь это очень много. Для сокращения этого показателя необходим переход на более экономные источники света. Согласно действующему законодательству, с 2014 года мощность осветительных ламп не должна превышать 25 Вт. На смену привычным лампам накаливания пришли энергосберегающие люминесцентные, которые потребляют в пять раз меньше электроэнергии, при этом уровень освещения остается прежним. Что они собой представляют? Это стеклянная колба белого цвета, покрытая с внутренней стороны люминофором и содержащая инертный газ с небольшим количеством паров ртути. Столкновение электронов с парами ртути дает ультрафиолетовое излучение, а оно, в свою очередь, за счет люминофора преобразуется в свет, который мы привыкли видеть.

Еще один недостаток таких светильников: цвет некоторых из них неприятен для глаз, их освещение достаточно агрессивное. Выход есть: при выборе лампы следует учитывать ее цветовую температуру. Она измеряется в Кельвинах (К). Так, более мягкий, теплый оттенок дают лампы с пометкой 2700К – 3000К, именно этот показатель наиболее оптимален для человеческих глаз при работе в помещениях, так как наиболее приближен к естественному солнечному освещению.

Применение ламп дневного освещения

Среди огромного количества электроламп существуют те, основная задача которых — работать непрерывно много часов подряд. Используются они в помещениях определенного типа: больницах, супермаркетах, складах, офисах. Считается, что их свет наиболее приближен к естественному, отсюда и название: лампы дневного освещения.

Лампы производят в форме удлиненной стеклянной трубки с контактными электродами по краям. Они нашли применение и в домашних условиях. Используются они как основной источник света на потолке или крепятся на стенах в качестве дополнительного. Очень удобны, например, на кухне, над рабочей поверхностью, когда необходимо направленное освещение, или в качестве декоративной подсветки в нишах, под полочками и картинами, для освещения аквариумов или подогрева комнатных растений в холодное время года. Работают они от обычной сети и не требуют специальных преобразователей тока. Такие светильники считаются энергосберегающими, так как по сравнению с лампой накаливания старого образца они практически не нагреваются, потребляют до 10 раз меньше энергии, а срок эксплуатации их составляет около 10000 часов непрерывной работы. Но есть один нюанс: такое освещение обычно используют внутри помещения при температуре 15-25 градусов. При более низких температурах они просто не станут работать. Кроме белого и желтого, такие лампы могут излучать и другие оттенки: голубой, красный, зеленый, синий, ультрафиолетовый. Выбор цвета зависит от назначения и области применения.

Галогенные лампы

На сегодняшний день применяется не один вид ламп, потребляющих в два раза меньше электроэнергии, чем их предшественники. Такие лампы относят к классу энергосберегающих. Это галогенные осветительные лампы, широко используемые в повседневной жизни. Благодаря компактным размерам их удобно использовать в осветительных приборах типа торшера, бра, потолочных светильниках с нестандартным плафоном, для декоративной встроенной подсветки.

Энергосберегающие лампы

Универсальным и энергоэффективным источником света на сегодняшний день считаются те из них, которые для работы используют в несколько раз меньше энергии, при этом не уменьшая мощности вырабатываемого потока. Как, например, энергосберегающие лампы, предназначенные для жилых и офисных помещений. Они универсальны и могут быть использованы в осветительных приборах разных типов.

Характеристика осветительных ламп такого типа: потребление электроэнергии в несколько раз ниже, чем у ламп накаливания, служат до 10 раз дольше, не нагреваются, не мерцают, не гудят, достаточно прочные и не содержат опасных компонентов.

Из недостатков можно выделить следующие: медленный разогрев (до 2 минут), работа при температуре не ниже 15 градусов. Их нельзя использовать на улице в открытых светильниках.

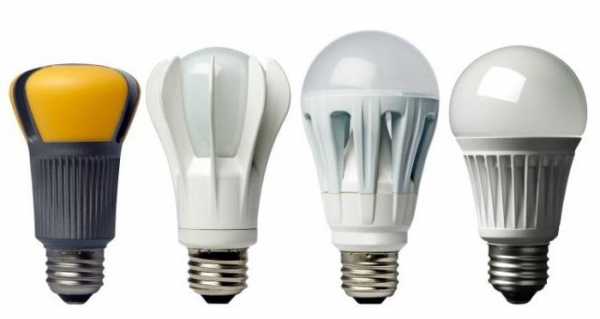

Основные преимущества светодиодов

Но одними из наиболее выгодных в плане экономии энергии считаются светодиодные или LED-лампы. В переводе с английского LED — light emittingdiode — «светоизлучающий диод». Светоотдача таких ламп 60-100 Лм/Вт, а средний срок службы составляет 30 000-50 000 часов. При этом современные осветительные лампы этого типа не нагреваются и совершенно безопасны в эксплуатации. Ну а если перегорит одна из лампочек, это не отразится на работе всего механизма, он продолжит работу.

И еще один плюс: они лишены основного недостатка люминесцентных ламп: гудения и мерцания, а глазам при таком освещении очень комфортно. Работают они от обычной сети 220 Вт и снабжены стандартным цоколем Е27 и Е14.

Использование светодиодов в быту

Интересно, что еще десяток лет назад даже не существовало такого понятия, как светодиодные лампы для дома. Как выбрать и установить их, мог подсказать разве что автомеханик – ведь использовались они в основном на приборной доске автомобиля и световых индикаторах. Сегодня же эксплуатация их в домашних условиях стала настолько привычной, что мы даже не задумываемся о выборе между LED-светильниками и лампами старого образца, настолько выбор очевиден и не в пользу последних. Основной момент: в светодиодных лампах ток – величина постоянная, поэтому затраты на нагревание минимальны. Следовательно, они не нагреваются и, как и лампы дневного освещения, могут служить много лет подряд. Даже несмотря на их высокую стоимость, они выгодны в использовании. Потребляя меньше энергии, такие лампы помогают снизить ежемесячную сумму оплаты за электричество. Кстати, выбирая светодиодные лампы для дома, следует учитывать такую разницу в мощности. Есть один секрет. Нужно знать мощность, которую потребляет осветительная лампа общего назначения, и разделить ее на 8. Например, если менять обычный светильник в 100 Вт, то 100 : 8 = 12,5. Значит, нужна светодиодная лампа мощностью от 12 Вт.

Еще один не менее важный показатель – такие светильники имеют разную температуру света. От этого показателя зависит, насколько комфортное освещение даст светодиодная осветительная лампа в помещении. Из существующих оттенков белого света наиболее оптимальным является оттенок в диапазоне 2600-3200 К и 3700-4200 К. Такой свет мягкий, наиболее приближен к естественному солнечному освещению и приятен для глаз. Показатель 6000 К дает очень холодный белый оттенок, а менее 2600 К — гнетущий желтый. Такие оттенки вредны для глаз, человек быстро устает, могут появиться головные боли и ухудшиться зрение. Поэтому очень важно приобретать только качественные светодиодные лампы для дома. Как выбрать, подскажет консультант в магазине, а также предоставит все необходимые сертификаты качества.

Как ни крути, а светодиодная лампа выгодна во многих отношениях.

— Она потребляет в несколько раз меньше электроэнергии.

— В процессе работы не нагревается, что дает возможность использовать ее с легковоспламеняющимися материалами, например, в карнизах, фальш-потолке. Большое количество таких ламп не перегревает воздух в помещении.

— Такие лампы не перегорают, а со временем лишь теряют свою яркость, примерно до 30%.

— Долгий срок эксплуатации, до 15 лет.

Итак, имея представление о том, какие виды лампочек бывают, зная их основные характеристики, достоинства и недостатки, можно смело отправляться в ближайший магазин. Но есть еще один немаловажный момент, без которого даже простая замена перегоревшей лампы будет невозможна. Ведь чтобы подобрать лампу к осветительному прибору, нужно знать, какого вида ее цоколь. При помощи цоколя лампа крепится к патрону, и именно он подает электрический ток в лампочку.

Правильно подбираем цоколь

Для изготовления цоколя используют металл или керамику. А внутри помещены контакты, передающие электрический ток в рабочие элементы устройства. Каждый осветительный прибор оснащен одним или несколькими патронами для крепления ламп. Важно, чтобы цоколь приобретаемой лампы соответствовал патрону. Иначе она не будет работать.

Несмотря на многообразие видов цоколей электроламп в повседневной жизни чаще используют два вида: резьбовой и штырьковый.

Резьбовой цоколь еще называют винтовым. Название точно передает способ соединения его с патроном осветительного прибора. Его ввинчивают в осветительные лампы, для этого на его поверхности нанесена резьба. Для маркировки используют букву Е. Этот тип применяется во многих видах ламп в бытовых приборах. Такие цоколи различаются размером. Так, маркируя цоколь, после латинской буквы Е производитель обязательно указывает диаметр резьбового соединения. В быту чаще всего используют цоколи двух размеров – Е14 и Е27. Но существуют и более мощные осветительные лампы, например, для уличного освещения. В них используют цоколь Е40. Размер резьбовых соединений остается неизменным на протяжении многих десятков лет. Даже сейчас можно без труда заменить перегоревшую обычную лампочку в старинной люстре на более экономную, светодиодную. Размеры цоколя и патрона у них точно совпадают. Но в Америке и Канаде приняты другие параметры. Так как напряжение в сети у них 110В, то во избежание использования лампочек европейского образца диаметр цоколя отличается: Е12, Е17, Е26 и Е39.

Еще один вид цоколей, применяемых в быту, это штырьковой. К патрону он крепится при помощи двух металлических штырьков. Они выполняют роль контактов, передающих электричество в лампочку. Штырьки отличаются диаметром и расстоянием между ними. Для маркировки используют латинскую букву G, за ней следует цифровое обозначение промежутка между штырьками. Это цоколи G4, G9 и G13.

Вот теперь можно смело приступать к ремонту. И пусть перепланировка или постройка новых стен под силу лишь специалистам, но с выбором и заменой электроламп вы вполне справитесь самостоятельно.

fb.ru

Технические характеристики ламп накаливания

Дата публикации: 27 июля 2014.
Категория: Лампы.

Электрические и световые параметры

Параметры ламп накаливания или характеристики ламп накаливания, принято делить на три группы – электрические, световые и эксплуатационные. Электрические параметры характеризуют лампу как потребителя электрической энергии и определяют возможность ее подключения к источникам питания (электрической сети). К электрическим параметрам относят номинальное напряжение и номинальную мощность лампы, ток является величиной производной и определяется расчетом.

Световые параметры более разнообразны. Нормирование тех или иных определяет назначение лампы. У ламп накаливания, предназначенных для общего освещения, основными техническими характеристиками являются световой поток и световая отдача. Для сигнальных ламп важным параметром является яркость, для ламп-светильников – кривые силы света и тому подобное.

Эксплуатационные параметры определяют возможность и технико-экономическую целесообразность применения ламп данного типа в той или иной осветительной установке. В этом смысле к эксплуатационным параметрам следует относить и электрические, и световые параметры. Поэтому, говоря об эксплуатационных параметрах ламп, обычно имеют ввиду срок службы ламп, стабильность светового потока, параметры внешней среды и ряд дополнительных требований.

Основным электрическим параметром лампы накаливания является номинальное напряжение лампы U_л.ном. Для большинства ламп накаливания это напряжение соответствует напряжению источника питания.

Основная масса ламп накаливания общего применения работает от электрических сетей энергосистем, которые для осветительных установок можно считать источниками неограниченной мощности. Поэтому в течение длительного времени для ламп накаливания общего назначения напряжение питающей сети являлось и номинальным напряжением ламп накаливания. Все остальные электрические параметры ламп накаливания относили именно к этому номинальному напряжению. Вместе с тем, напряжение в осветительных сетях часто отличается от номинального. Поэтому в целях улучшения эксплуатационных характеристик ламп согласно ГОСТ 2239-79 введено пять интервалов напряжения питания: 125 – 135, 215 – 225, 220 – 230, 230 – 240 и 235 – 245 В, причем за номинальное напряжение ламп в соответствии с международной классификацией приняты напряжения 130, 220, 225, 235 и 240 В.

Источники питания ограниченной мощности (аккумуляторные батареи, автомобильные генераторы, сухие элементы и так далее) отличаются тем, что средние значения их фактического напряжения не соответствуют номинальному. Поэтому для ламп накаливания, предназначенных для работы от таких источников питания, помимо номинального напряжения применяют так называемое расчетное напряжение U_л.р, то есть среднее напряжение, при котором будет работать лампа накаливания. Соответственно все ее остальные параметры относят к расчетному напряжению.

Вторым важным электрическим параметром ламп накаливания является мощность. Под номинальной мощностью лампы накаливания данного типа P_л.ном понимают расчетную электрическую мощность, которая выделяется в лампе накаливания данного типа при ее включении на номинальное (или расчетное) напряжение. Практически для партии ламп – это среднее значение мощности для достаточно большой группы ламп этого типа. Возможный разброс значений мощности отдельных ламп ограничивается верхним пределом допустимой мощности для ламп данного типа.

Для отдельных типов ламп, в частности предназначенных для работы от химических источников тока, вместо номинальной мощности иногда нормируется номинальный ток I_л.ном, для которого устанавливается ограничение его верхнего значения.

Основная светотехническая характеристика ламп накаливания определяется назначением лампы. Для осветительных ламп это световой поток Ф_л. Практически номинальным световым потоком лампы является среднее значение светового потока большой партии ламп данного типа. Применительно к каждой лампе накаливания можно говорить о нижнем допустимом пределе светового потока. Ограничение верхнего предела не имеет смысла, так как повышение светового потока может быть достигнуто увеличением мощности лампы, верхний предел которой, ограничивается, а так же повышением температуры тела накала, что неизбежно приведет к снижению срока службы лампы и разбраковке партии по этому параметру.

Изменяя конструкцию и конфигурацию тела накала или применяя колбы специальной формы, можно получить лампы накаливания с заданной кривой силой света. Для таких ламп помимо нормирования светового потока нормируют одно или несколько значений силы света I_v в заданных направлениях. Число точек нормирования силы света определяется возможностью контроля кривой с заданной точностью.

Лампы накаливания имеют различную яркость свечения L, что связано с многообразием областей их применения. Например, прожекторные лампы, лампы для сигнальных приборов, кинопроекционной аппаратуры имеют высокую яркость, значение которой в ряде случаев нормируют. И, наоборот, для освещения жилых помещений требуется пониженная яркость, поэтому такие лампы накаливания часто выпускают в матированных колбах.

Для ламп, применяемых в оптических приборах, эффективность действия которых определяется яркостью тела накала, желательно нормирование габаритной яркости тела накала. Сложность определения такой яркости путем измерения силы света и деления результата на площадь проекции тела накала на плоскость, перпендикулярную направлению силы света, привела к тому, что от этого нормирования отказались, сведя контроль ламп к измерениям силы света в заданных направлениях и основных геометрических размеров тела накала.

Световая отдача η, являющаяся важной свето технической характеристикой качества ламп и их основным эксплуатационным показателем, в настоящее время исключена из числа нормируемых величин, так как она определяется расчетным путем как отношение светового потока к мощности лампы, измеренных при номинальном напряжении лампы. Световая отдача вместе с тем является важнейшим параметром ламп накаливания, определяющим экономичность генерирования светового потока. Световая отдача ламп накаливания растет с увеличением их мощности, для ламп одинаковой мощности она больше у ламп, рассчитанных на меньшее номинальное напряжение. Для ламп накаливания данной мощности и конструкции световой поток, определяющий световую отдачу, зависит от температуры нити накала и ее излучательных свойств. Препятствием к повышению температуры вольфрама, является увеличение скорости его испарения, что было в значительной мере преодолено при использовании галогенных циклов.

Эксплуатационные параметры

К основным геометрическим параметрам ламп накаливания относят те размеры, которые влияют на возможность их применения в тех или иных светильниках или установках. Основными из этих параметров для всех без исключения ламп накаливания являются их габаритные размеры (рисунок 1): наибольший диаметр колбы d_к, измеряемый в плоскости, перпендикулярной оси лампы, полная длина лампы l, измеряемая, как правило, в направлении оси лампы, и тип цоколя. Важным геометрическим размером лампы накаливания является высота светового центра h, относительно которого дается кривая силы света лампы. Эта точка совпадает с центром тяжести тела накала, полученным геометрическим построением. Высота светового центра измеряется параллельно оси лампы и отсчитывается от той детали цоколя, которая определяет его положение в патроне. Эту деталь называют фиксирующим элементом цоколя.

Рисунок 1. Основные размеры лампы накаливания

Для ламп с фокусирующим цоколем дополнительными геометрическим параметрами являются размеры и допуски, определяющие положение светового центра относительно цоколя и его фокусирующих элементов.

Для ламп, применяемых в оптических приборах, в которых большое значение имеет габаритная яркость тела накала, дополнительно задают размеры тела накала, в том числе длину светящейся нити, диаметр моноспирали (или биспирали), площадь, заполненную светящейся частью тела накала, и тому подобные.

Важными эксплуатационными параметрами ламп накаливания, так же как и других источников света, являются их средний срок службы τ, полный срок службы τ_полн, определяемый временем горения лампы до ее отказа, и полезный срок τ_п, определяемый временем горения до уменьшения светового потока в заданном пределе. Практическое равенство τ_полн = τ_п = τ означает оптимальное конструирование отдельных частей лампы, исключающее лишний запас по надежности отдельных частей и деталей, в основном тела накала, и стабильную  технологию производства. Проверка совпадения значений τ_п и τ_полн достигается тем, что при испытании ламп на средний срок службы производят измерение конечного светового потока ламп, оставшихся целыми к моменту достижения срока, равного нормированной средней продолжительности горения.

К эксплуатационным параметрам ламп относится и минимальный допустимый световой поток, ниже которого эксплуатация ламп накаливания становится неэкономичной. Для современных ламп накаливания конечный световой поток составляет 85 – 90% начального.

В качестве примера нормирования параметров ламп накаливания в таблице 1 приведены регламентированные ГОСТ 2239-79 параметры ламп накаливания общего назначения с криптоновым наполнением.

Таблица 1

Параметры некоторых осветительных ламп накаливания общего назначения с криптоновым наполнением по ГОСТ 2239-79.

Для ламп накаливания, применяемых для освещения транспортных средств, нормируемым эксплуатационным параметром является также динамический срок службы.

К эксплуатационным параметрам любых ламп накаливания относят характеристику климатических условий, в пределах которых обеспечиваются все перечисленные параметры. Климатические условия эксплуатации характеризуются: интервалом температур внешней среды, в пределах которого должна сохраняться работоспособность лампы; интервалом влажности, точнее, верхним пределом влажности среды; интервалом изменения давления окружающей среды.

Для изделий нормального исполнения, предназначенных для эксплуатации на всей территории страны, обычно принимают следующие значения перечисленных выше параметров: интервал температур от – 60 до + 50 °С; относительная влажность не выше 98% при 20 °С и давление не ниже 0,75 × 10⁵ Па (верхний предел не оговаривается с учетом того, что давление выше максимально возможного атмосферного быть не может).

Источник: Афанасьева Е. И., Скобелев В. М., «Источники света и пускорегулирующая аппаратура: Учебник для техникумов», 2-е издание переработанное – Москва: Энергоатомиздат, 1986 – 272 с.

artillum.ru

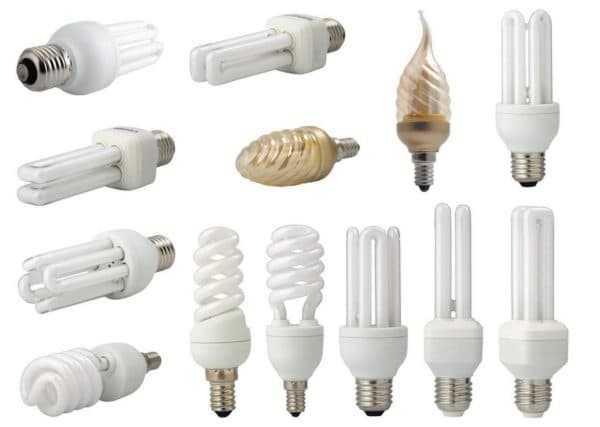

Лампы энергосберегающие технические характеристики и параметры

Не так давно тарифы на электроэнергию для населения увеличились, и существенно возросшая сумма за ее оплату заставила многих задуматься о способах экономии. Доля осветительных приборов в общем потреблении электричества является весомой, поэтому первым шагом на пути экономии должна стать именно замена неэффективных и устаревших ламп накаливания на энергосберегающие лампы (ЭСЛ).

Рассмотрим основные вопросы, которые следует знать при замене «лампочек Ильича» на лампы энергосберегающие: характеристики и параметры, на которые следует прежде всего обращать внимание при выборе, и какую сумму можно сэкономить с их помощью.

Как и другие электротехнические приборы, ЭСЛ имеют ряд показателей, на которые следует обращать внимание при покупке. Прежде всего, к ним относятся их эксплуатационные параметры и технические характеристики.

Основные параметры энергосберегающих ламп

При выборе и покупке обратите внимание на следующие эксплуатационные параметры ламп:

1. Размер лампы. Как известно энергосберегающие лампы отличаются большими размерами, чем лампы накаливания, поэтому перед покупкой обязательно проверьте, поместится ли они внутрь светильника (в первую очередь это касается шарообразных закрытых плафонов).

2. Форма. ЭСЛ бывают разных форм, самые распространенные это U-образные в виде подковок и спиралевидные (понятно по названию). Как правило, форма не влияет на характеристики работы, и единственное отличие состоит в цене: из-за дорогостоящей технологии производства стоимость спиралеобразных моделей немного больше.

3. Размер и тип цоколя. Как и лампы накаливания, ЭСЛ могут иметь традиционный широкий цоколь Е 27 и узкий Е 14 (последний чаще всего встречается в небольших светильниках). Перед покупкой осмотрите осветительные приборы, чтобы выбрать лампу с нужным типом цоколя.

4. Цвет излучаемого света. ЭСЛ могут излучать свет как холодного, так и теплого оттенков. Лучше выбрать модель, свет которой будет гармонировать с цветовой палитрой помещения. Более подробно о выборе лампы по этому критерию рассмотрим дальше.

Технические характеристики энергосберегающих ламп

Обязательный критерий, на который следует обратить внимание, выбирая лампы энергосберегающие — технические характеристики.

1). Одним из основных показателей является мощность, величина которой определяет количество электроэнергии, потребляемой лампой. Величина мощности разных ЭСЛ может составлять от 3 до 200 Вт, но в быту обычно используют лампы с показателями 7—120 Вт.

Для того чтобы определить, лампы какой мощности хватит для освещения комнаты, следует учесть, что ЭСЛ благодаря более эффективной светоотдаче излучает в 5 раз больше света, чем такой же мощности лампа накаливания.

То есть, для полноценной замены 100-ваттной старой лампы, понадобиться 20-ваттная ЭСЛ. Узнать этот показатель для конкретной модели лампы просто: производитель всегда указывает его на упаковке.

2). Не менее важной характеристикой является срок службы, показывающий, на какое количество часов работы рассчитана лампа. По этому показателю ЭСЛ также оставляют лампочки Ильича далеко позади. Ведь у них нет тонкой вольфрамовой нити, перегорание которой вызывает быстрый выход из строя последних.

В газоразрядных люминесцентных лампах используется совершенно другая технология: электрический ток ионизирует газ, которым заполнена лампа, а ионы, в свою очередь, вызывают свечение люминофора, расположенного на ее стенках.

Поэтому даже самые доступные энергосберегающие лампы отличаются сроком службы в 8 раз превосходящий аналогичный у ламп накаливания, а именно 7—8 тыс. часов.

А более дорогостоящая продукция таких всемирно известных производителей, как Philips, General Electric или OSRAM, может проработать 15 тыс. часов. В виду того что срок службы является одной из основных технических характеристик энергосберегающих ламп этот параметр обязательно указывается на упаковке.

3). Кроме производства видимого света, лампы затрачивают электроэнергию на невидимое человеческому глазу, и поэтому бесполезное, излучение в ультрафиолетовом и инфракрасном диапазонах спектра.

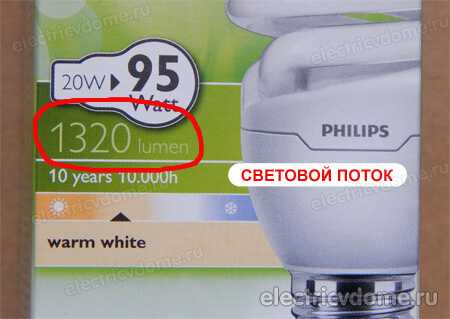

В связи с этим при выборе ЭСЛ большое значение имеет величина светового потока — характеристики, которая дает оценку света по степени его воздействия на органы зрения. Она показывает, сколько видимого света излучает лампа.

Чем качественнее продукция, тем выше будет этот показатель. Световой поток измеряется в люменах (лм), его показатель также обязательно указывают на упаковке лампы (Φv).

4). Основным показателем КПД энергосберегающей лампы является световая отдача. В идеальном случае, возможном только теоретически, вся электроэнергия, которую потребляет осветительный прибор, расходуется на излучение света, световая отдача прибора в этом случае составляла бы 683 лм/Вт (из курса физики, при максимальной спектральной световой эффективности монохроматического излучения с длиной волны 555 нм ).

Но в действительности большая часть электричества уходит на излучения тепла и света в невидимых частях спектра. Световая отдача ламп накаливания составляет всего лишь 10—15 лм/Вт; показатель энергосберегающих ламп немного выше, но также далек от идеала: 50—80 лм/Вт.

Кстати, именно на величине световой отдачи основана система классификации энергоэффективности осветительных приборов. Всего есть 7 классов энергоэффективности ламп, для их обозначения используют латинские буквы от А до G. В этой системе лампы накаливания занимаю последние места — Е и F, а энергосберегающие лампы лидируют — А и В.

Величину световой отдачи, в отличие от предыдущих характеристик, не указывают на упаковке, но ее можно вычислить самостоятельно: для этого достаточно разделить показатель светового потока, на мощность лампы.

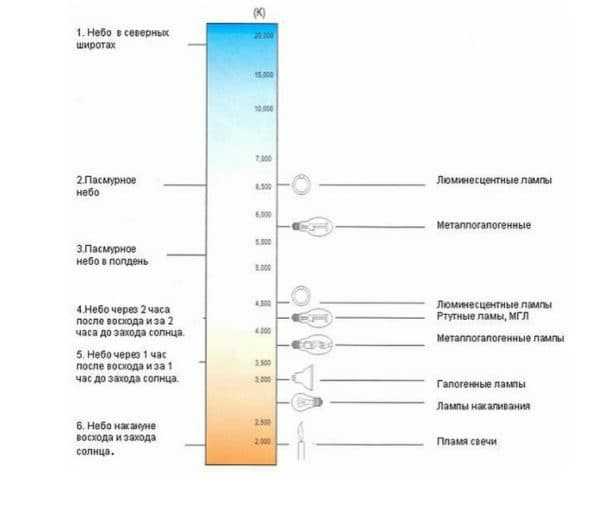

4). Цветовая температура — также важная характеристика, показывающая, свет какого оттенка, холодного или теплого, излучает лампа. Измеряют эту величину в Кельвинах (К). За ноль в шкале цветовых температур принято теоретическое идеально черное тело, и его показатель составляет —273 градусов Цельсия.

Излучением света ЭСЛ обязана люминофору. Разный химический состав люминофора приводит к тому, что лампа излучает свет в разных участках видимого спектра. Эта особенность энергосберегающих ламп, является их бесспорным преимуществом, она позволяет подобрать оптимальное освещение для любого типа помещения.

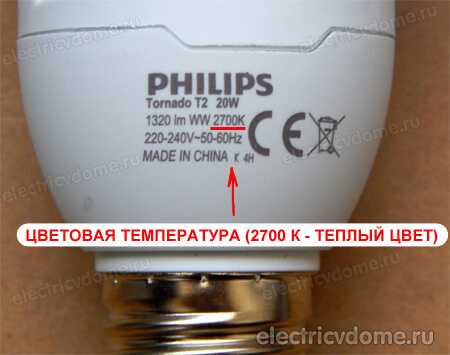

Показатель цветовой температуры, как правило, также указывается на упаковке изделия, но как разобраться, что обозначает конкретное его значение? Цветовая температура энергосберегающих ламп может составлять от 2500 до 6500 К. Различают такие их категории:

• 2700 К — лампа с такой цветовой температурой излучает теплый белый цвет, более всего похожий на свет привычных нам «лампочек Ильича». Лучше всего использовать такие модели в жилых помещениях.
• 3300—3500 К — свет, излучаемый лампой, имеет нейтральный белый цвет. Широкое распространение такие модели не получили.
• 4000—4200 К — излучение лампы с такой цветовой температурой имеет холодный белый оттенок, их лучше использовать в рабочих помещениях, офисах и общественных зданиях. Выбирая лампы этого типа, лучше обратить внимание на более мощные модели, так как холодный оттенок делает их свет приглушенным.
• 6000—6500 К — эти лампы называются дневными, их свет резкий, с выраженным холодным оттенком. Такое освещение создает дополнительную нагрузку на органы зрения и нервную систему, поэтому применяется в основном для освещения улиц, больших производственных помещений, театральных сцен и т. п.

На что следует обращать внимание при покупке энергосберегающих ламп

Согласитесь, что при покупке ламп накаливания мы все обращаем внимание, прежде всего, на ее мощность, так как именно от этого показателя зависит яркость.

Для ЭСЛ это правило не действует, и при выборе следует обращать внимание на величину светового потока. Например, есть две лампы разных производителей, обе ламы имеют одинаковую мощность, скажем 10 Вт каждая.

Первая лампа создает световой поток в 600 лм, вторая – 900 лм. Если вы читали эту статью с самого начала, то из приведенных чисел вам будет понятно, что вторая лампа светит ярче, чем первая при той же мощности.

Таким образом, мощность ЭСЛ не всегда соответствует ее яркости, и на практике часто оказывается, что более мощная продукция одного производителя явно проигрывает по яркости менее мощным лампам конкурента.

Особенно четко это прослеживается при сравнении новых энергосберегающих ламп, отличающихся более высоким КПД и отличной светоотдачей, с более старыми моделями. Всего лишь обращая внимание на указанные на упаковке технические характеристики, можно выбрать энергосберегающую лампу с меньшим энергопотреблением, большей яркостью и приемлемой стоимостью.

Экономия от энергосберегающих ламп – реальность или миф

Технические характеристики энергосберегающих ламп мы рассмотрели, теперь давайте поговорим об экономии. Экономия при использовании энергосберегающих ламп происходит за счет более длительного срока работы и меньшего потребления электроэнергии. Однако многие люди скептически относятся к такой экономии, мол, хоть и ЭСЛ имеют большой срок службы, но за счет своей дороговизны не окупаются вообще. Давайте подсчитаем реально ли сэкономить, установив дома ЭСЛ. Проведем несложные арифметические подсчеты:

1. Возьмем энергосберегающую лампу Philips extra light мощностью 20 Вт (0,02 кВт). Средняя стоимость такой лампы на май 2015 года — 4 $, а ее срок службы составляет 10 тыс. часов.

Давайте посчитаем, сколько электроэнергии потребляет такая лампа. Итак, срок службы лампы 10 тыс. часов, за это время она потребляет: (0.02 × 10000) = 200 кВт/часов электроэнергии (тарифы ее для населения могут меняться, поэтому на данный момент условно оценим стоимость 1 кВт/ч в 0,05 $). То есть, счет за потребленное электричество и стоимость лампы составит следующую сумму: 4 $ + (200 × 0,05 $) = 14 $.

2. Проведем те же расчеты для лампы накаливания.

Для примера возьмем лампу мощностью 100 Вт, средний срок службы 1000 часов. Так как яркость лампы накаливания в 5 раз меньше, чем у ЭСЛ, а срок эксплуатации короче в 10 раз, то для равноценной замены придется использовать 10 лампочек мощностью 0,1 кВт (100 Вт), каждая из которых стоит 0,2 $. Их общая стоимость составит: 0,2 $ × 10 = 2$.

За 10000 часов лампа израсходует: 0.1 × 10000 = 1000 кВт/ч электричества. Общие затраты потребителя будут следующими: 2$ + (1000× 0,05 $) = 52 $.

То есть, всего одна энергосберегающая лампа поможет сэкономить: 52 – 14 = 38 $.

Подсчитайте сами, какую сумму вы сможете сэкономить при замене всех старых «лампочек Ильича» на ЭСЛ?
