Лавки чертеж: Чертежи скамеек своими руками. Пошаговые фото

Чертеж скамейки для дачи из дерева

Строительные материалы

Вы здесь:
1. Главная
2. Строительство и ремонт
3. Строительные материалы

Содержание статьи:

Первый вариант

Второй вариант

Скамейка своими руками чаще всего делается из дерева. Оно и понятно: это самый доступный и «пластичный» материал, который может заиграть даже в руках новичка. Главное, подойти с умом. Обзавестись инструментом и теоретически подковаться. И после небольших усердий на дачном участке появится место для отдыха на свежем воздухе.

Любая самодельная скамейка начинается со схемы. В век информации довольно легко найти вдохновение, а вот детали для продуктивного творчества приходится порой поискать. Так, на простой запрос «чертежи садовых скамеек из дерева» гугл выдает множество фотографий и схем, к сожалению, лишенных подробностей, необходимых, чтобы эти самые скамейки сделать самому. А когда ищется схема скамьи, что на самом деле важно? Материал, процесс производства и, в первую очередь, размеры.

Итак, чертеж скамейки выбирается, исходя из предпочтений: изделие со спинкой, прямой или с установленной под углом, широкое или узкое, длинное или рассчитанное только на двоих человек, вкапывающееся или устанавливающееся на землю. Далее заготавливается материал. И можно начинать творить.

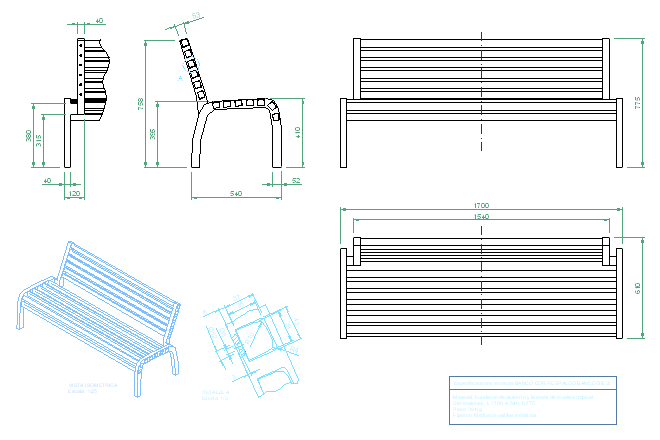

Чертежи садовых скамеек из дерева

Это чертеж скамейки со спинкой, которую можно сделать за один день. Идея не новая, но чертеж авторский. Скамья, своими руками произведенная по схеме, успешно выполняет свою функцию уже целый сезон под открытым небом.

Основной чертеж

Основание скамейки

Сначала собираются боковые стойки скамейки по следующим схемам:

Имейте в виду: любой чертеж, даже самый детальный – это все же схема, набросок, от которого нужно отталкиваться. По ходу производства детали все равно придется подгонять в зависимости от качества и количества материалов, наличия необходимых крепежных элементов и вариантов декора. Это шанс дать волю фантазии и сделать эксклюзивную вещь.

Еще один чертеж скамейки со спинкой из дерева

Чертеж скамейки со спинкой

Общий план сборки

Сборка ножек

Чертежи садовых скамеек со спинкой из дерева

Деревянная скамейка для дачи простоит дольше, если ее покрыть специальной пропиткой. Таких составов в продаже достаточно. Некоторые из них более решительно защищают древесину, но изменяют ее оттенок. Другие способны защищать от уф-воздействия и сохранять текстуру дерева. Масляные краски по дереву выполняют те же функции, но укрывают «деревянный узор».

Чертежи садовых скамеек из дерева

Другие чертежи скамеек на Domodelie

Чертеж небольшой лавки

Деревянная скамейка для дачи

Оригинальная скамья из поддонов

• Назад
• Вперед

Читайте также:

Земляника из семян в домашних условиях.

Часть 3 Земляника из семян в домашних условиях

Зелёные сорта томатов: проверяем Ирландский ликёр

Зелёные сорта томатов

Синие помидоры: проверяем сорт томатов Американский синий

Синие помидоры: проверяем сорт томатов Американский синий

Тестируем томат Снеговик

томат Снеговик

Как вырастить землянику из семян. Часть 1. Земляника ремонтантная Любаша и другие сорта

Как вырастить землянику из семян

Скамейки из дерева чертеж. Чертежи и размеры

Содержание

1. Скамейки из дерева чертеж. Чертежи и размеры
2. Самые простые скамейки своими руками. Варианты изготовления скамеек своими руками
   • Как сделать простую лавочку?
   • Делаем скамью со спинкой
3. Чертеж скамейки со спинкой из дерева. Скамейка со спинкой на соединениях шип-паз
4. Красивые скамейки из дерева своими руками. Изготовление скамеек из дерева своими руками
   • Как сделать скамью со спинкой?
   • Инструменты
   • Ход работ
5. Скамейки из дерева для дачи. Скамейки для бани
6. Скамейка со спинкой из дерева. Сборка деревянной скамейки
   • Основные этапы сборки

Скамейки из дерева чертеж. Чертежи и размеры

Самый простой и экономичный вариант – это скамейка из досок. Нужно определиться, где именно будет располагаться скамья, зачастую это влияет на выбор материала для будущей конструкции. Располагать лучше в таком месте, где есть возможность любоваться приятным глазу видом, например, напротив озера, сада, цветника. Дачная скамья – это место отдыха и расслабления, желательно, чтобы она находилась в тени деревьев или под навесом. В сети интернет представлено множество эскизов лавочек, и в большинстве случаев они являются частью летней беседки, веранды или площадки.

Первое, что нужно сделать – создать чертёж или схему. Именно на этом этапе и появляются первые вопросы: какая высота будет наиболее комфортной, сколько ножек должно быть у лавочки, какая толщина досок подойдёт и т. д. Есть несколько стандартов, на которые стоит опираться при составлении эскиза:

• высота сидения – 40-50 см;
• ширина сидения – 50-55 см;
• высота спинки – 35-50 см;
• длина сидения для одного человека – 50-60 см, для двух – 120 см.

Если планируется создавать дачную скамью со спинкой, нужно сразу решить, как именно она будет крепиться к сидению. Ножки тоже нужно спланировать заранее, в зависимости от того, переносная лавочка или нет. Для устойчивости можно сконструировать третью ножку, но для такого изделия нужна идеально ровная поверхность.

Стандартные параметры брусков, из которых будут создаваться ножки скамьи – 50х150 мм, можно взять и материал с другими размерами – 50х100, 40х150 или 40х100 мм. Чтобы конструкция была надёжной, брать меньшие размеры не рекомендуется. Для спинки и сидения подойдёт меньшая толщина – 25 мм.

Самые простые скамейки своими руками. Варианты изготовления скамеек своими руками

Качественную и красивую скамейку совсем не обязательно покупать в магазине. Ее не составит труда сделать своими руками по собственным эскизам. В этой статье мы узнаем, как можно изготовить подобные вещи самостоятельно.

Как сделать простую лавочку?

Если вы не имеете достаточно богатого опыта в самостоятельном изготовлении рассматриваемых конструкций, не рекомендуется начинать обучение с очень сложных и замысловатых изделий. Лучше всего набираться опыта, делая более простые, но не менее качественные лавки.

Простую лавку можно легко соорудить своими руками. Главное, предварительно составить подробный чертеж будущей самоделки с указанием всех размерных параметров и особенностей ее устройства. Имея под рукой готовый план работ, мастеру будет гораздо легче сделать надежную скамейку, не допустив лишних ошибок. Совсем не обязательно подготавливать схему будущей скамьи самостоятельно – можно найти много готовых вариантов в интернете.

Лавочки самых простых конструкций собираются очень быстро и просто. Для этого понадобятся:

• брус и доски;
• молоток и гвозди;
• пила и рубанок.

Чтоб соорудить ножки, понадобятся брусочки длиной 45-50 см. Доски надо подогнать друг к другу, чтобы они имели равную длину. Потом из досок нужно будет собрать прямоугольную деталь. Она будет играть роль каркаса. С одной стороны боковые планки понадобится углубить к центру, формируя своеобразный полукруг. Потом следует прибить доски. Таким образом, сиденье простой лавки будет готово.

После этого по краям получившейся конструкции понадобится крепко прибить заготовленные заранее ножки. У самого основания надо прибить поперечины с каждой стороны. Чем более массивными будут опоры, тем более устойчивой получится лавка.

Несмотря на то, что речь идет о самой простой и быстрой в изготовлении конструкции, это не значит, что она не потребует правильной обработки на завершающем этапе. Мастер обязательно должен будет обработать деревянные детали шлифмашинкой или наждачкой. На лавке не должно быть торчащих деталей, острых углов. Пользователь не должен получить занозу, пользуясь самодельной мебелью. Также в завершение всех работ стоит обработать деревянную лавку защитными антисептическими составами, покрасить ее в любимый цвет.

Делаем скамью со спинкой

Самыми удобными и практичными считаются скамейки, в конструкции которых предусмотрена спинка. На них комфортнее сидеть, ведь пользователь может полностью расслабиться благодаря опоре под спиной. Такой вид скамейки также можно соорудить своими руками. Часто конструкции со спинкой выставляют на веранде или в саду. Кроме того, им можно подыскать отличное место в доме, особенно если речь идет о более сложном варианте с откидным на стену сиденьем.

Если вы опытный мастер, то можете соорудить качественную скамейку с откидной спинкой, которая будет использоваться и выглядеть как уютный диван. Если же богатого опыта у вас нет, лучше начать с более простого варианта. Ниже рассмотрим, как его можно сделать.

• Первым делом нужно будет подготовить все необходимые детали будущей скамьи со спинкой. После этого их обязательно потребуется обработать антисептическим составом, чтобы защитить от негативных внешних воздействий.
• Следующим шагом из подготовленных деталей собираются опорные части скамьи. Предварительно надо будет хорошенько скруглить все острые углы, снять фаски. Компоненты нужно соединить друг с другом болтом в такой очередности: А и В, потом В, C, D.
• Наклон спинки будет определяться деталью D конструкции. После этого ее понадобится присоединить к детали А. Точно так же, словно в зеркальном отражении, потребуется соорудить и вторую опорную часть.
• Далее надо собрать спинку и сиденье скамейки. Для этого опорные основания понадобится выставить так, чтобы между ними оставался промежуток, составляющий 1 м 20 см. Сперва к опорам надо будет прикрутить фронтальную и заднюю планки, а потом и все остальные. Затем мастеру понадобится надежно привинтить упоры.
• На завершающем этапе сборки скамьи устанавливается спинка.

Чертеж скамейки со спинкой из дерева. Скамейка со спинкой на соединениях шип-паз

Следующий проект – это уличная деревянная скамейка со спинкой. Она имеет достаточно строгий внешний вид и станет функциональным украшением в любом саду или на даче. Вертикальные ламели спинки придают массивной конструкции визуальную легкость. Фигурные подлокотники и изогнутая верхняя перекладина добавляют японские мотивы в строгий классический образ. Она просто создана для беззаботного созерцания на тенистых аллеях, и будет еще выразительнее смотреться в окружении зелени и цветов.

Если в предыдущих двух проектах мы говорили о том, как сделать скамейки на простых столярных узлах, то здесь речь пойдет о классическом соединении шип-гнездо. Оно лежит в основе всех конструктивных элементов проекта. Шипов и гнезд придется делать много, поэтому целесообразно заранее озадачиться оптимизацией этого процесса. Наиболее простым и доступным вариантом является использование ручного фрезера и пильного стола.

Совет! Для точной и быстрой выборки гнезд используйте самодельный фрезерный шаблон со слотами нужных размеров.

Чертеж скамейки со спинкой из дерева

Открыть чертеж в большом размере

Открыть чертеж в большом размере

Открыть чертеж в большом размере

Совет! Декоративная отделка под старину отлично дополнит строгий дизайн этой деревянной скамейки со спинкой. Используйте возможности браширования для фактурирования отдельных элементов конструкции – верхней перекладины, средника спинки и подлокотников. Сочетание гладких и состаренных поверхностей создаст оригинальный дизайнерский контраст.

Подготовьте детали

По заданным в чертеже размерам изготовьте основные детали скамейки. Для быстрого нанесения разметки используйте заранее заготовленные шаблоны. Дублирующиеся детали можно изготавливать серийно. После выпиливания скрепляйте все одинаковые детали в пачку и обрабатывайте их торцы шлифмашинкой, это существенно ускорит рабочий процесс.

Сделайте шипы

На пильном столе сформируйте шипы на всех шиповых деталях, следуя размерам из схемы. Использование пазового диска значительно упростит эту работу. Не менее аккуратно это можно сделать обычным пильным диском с последующей подрезкой отхода стамеской, как показано на фото.

Отфрезеруйте гнезда

Соберите боковину

Выполните сухую сборку боковины. Если соединения в конструкции недостаточно плотные, сделайте их доводку одним из методов, о которых мы говорили в статье « Безупречная подгонка столярных соединений ».

Выполните последовательную склейку конструкции

Проверив точность подгонки соединений всей скамейки, приступайте к последовательной склейке сначала элементов основания, а затем спинки. После полного высыхания клея, прикрепите планки сиденья саморезами.

Красивые скамейки из дерева своими руками. Изготовление скамеек из дерева своими руками

Дерево – универсальный материал, который используется в создании самых разных вещей. К примеру, из него можно соорудить очень удобные и красивые скамейки. Готовые конструкции располагают на веранде, во дворе и в любых других зонах. В этой статье мы узнаем, как можно своими руками сделать хорошую скамью из древесины.

Как сделать скамью со спинкой?

Самыми удобными и практичными считаются скамейки, в конструкции которых предусмотрена спинка. На таких основаниях гораздо комфортнее сидеть, ведь спина человека в этот момент тоже отдыхает, не испытывает напряжения.

Скамейку со спинкой сделать довольно легко. Главное – действовать поэтапно, опираться на предварительно составленные схемы и чертежи. На проекте будущей конструкции мастер обязательно должен указывать все размеры и особенности будущего изделия. Если под рукой есть зарисовка запланированной поделки, изготовить ее будет гораздо проще, не допуская при этом серьезных ошибок.

Рассмотрим детально, из каких шагов состоит процесс изготовления удобной скамейки со спинкой.

Инструменты

Первое, что должен сделать домашний мастер, – это подготовить весь необходимый инструментарий вкупе с грамотно подобранными материалами. Доски, из которых будет сделана скамья, должны быть качественными, без следов разрушений и гнили. Кроме того, мастеру нужно будет запастись такими инструментами:

• клей для дерева;
• лист наждачной бумаги;
• грунтовочная смесь и краска;
• кисть;
• шурупы;
• дисковая пила;
• дрель с комплектом разных сверл;
• бит зенковки;
• электрический лобзик и ножовка;
• рубанок;
• хомуты и рулетка.

Весь инструментарий рекомендуется держать под рукой, в одном месте. Многие мастера пренебрегают этим простым правилом, из-за чего теряют много лишнего времени на поиски необходимого приспособления.

Ход работ

Если все необходимые составляющие (и материалы, и инструменты) подготовлены, можно приступать непосредственно к изготовлению качественной скамейки со спинкой. Мастер обязательно должен действовать поэтапно, не пренебрегая ни одним из шагов. Рассмотрим подробно ход работ.

• Отталкиваясь от параметров, отраженных на заранее составленных чертежах, из деревянных досок надо нарезать заготовки для сборки скамьи.
• Необходимо хорошенько обработать все деревянные поверхности. Для этих целей прекрасно подойдет электрический или ручной рубанок. Конечно, дело пойдет легче и быстрее именно с электроинструментом.
• Далее надо аккуратно срезать косые участки с опор спинки и нижних поперечных деталей.
• Следующий шаг – сборка опорных конструкций будущей скамьи. Для крепежа можно использовать гвозди или саморезы, однако соединение они могут слегка ослабить. При соединении разных элементов стоит проверять положение всех составляющих, пользуясь угольником.
• Опорные компоненты деревянной конструкции необходимо надежно соединить посредством нижней перекладины.
• Сверху фиксируют несколько планок, которые будут образовывать плоскость сиденья скамейки.
• Далее нужно аккуратно и крепко зафиксировать планки, которые будут играть роль спинки скамьи.
• Собранную конструкцию тщательно обрабатывают шлифовальной машинкой, избавляясь ото всех заостренных краев, шероховатостей, заусенцев и прочих недочетов, которые могли остаться после работы с рубанком. Рекомендуется убрать фаски, чтобы случайно не занозить руки или другие открытые участки тела.
• Хорошо отшлифованную конструкцию понадобится покрыть 2-мя слоями краски. Надо подождать, пока изделие полностью не высохнет, прежде чем наносить следующий лакокрасочный пласт. Иногда производят межслойную шлифовку, которая способна сделать поверхности более аккуратными и гладкими. Каких-то специальных требований к числу слоев не существует, мастер должен руководствоваться исключительно внешним видом конструкции.

Скамейки из дерева для дачи. Скамейки для бани

Скамейки из дерева – неотъемлемый атрибут бани. И это понятно, потому что только древесина способна хоть и нагреваться, но не обжигать. Как и в случае с садовыми лавками, здесь огромный ассортимент в плане размеров и форм. Сегодня каждый может подобрать что-то особенное. Но в любом случае главное для таких изделий – удобство эксплуатации и прочность.

Единственное, на что необходимо обратить внимание, это материал, из которого скамейку надо будет изготавливать. Все дело в том, что высокие температуры и влажность могут стать причиной выделения древесной смолы. Она не только испортит внешний вид предмета мебели, но и сделает невозможной её использование.

Лавка из дерева для бани Источник vosaduly.ru

Поэтому рекомендуется для изготовления лавочек для бани применять древесину следующих пород:

1. Липа. Дерево, которое медленно нагревается, под действием перепадов влажности и температуры не трескается. Хорошо поддаётся обработке. Единственный недостаток – со временем темнеет.
2. Осина . Отличный материал, который обладает целебными свойствами. Правда, со временем теряет свой привлекательный внешний вид.
3. Абаши. Красивая структура, нагревается медленно, в процессе эксплуатации не изменяет своего внешнего вида.

Внимание! Использовать в бане скамейки из хвойных пород запрещено.

Что касается конструктивных особенностей, то здесь нет особых запретов. Но специалисты рекомендуют до того, как заказывать скамейки в баню, хорошо бы определиться с высотой лавки, с шириной и другими размерными показателями. Они должны быть в первую очередь удобны, ведь баня – зона отдыха.

Скамейка со спинкой из дерева. Сборка деревянной скамейки

Здесь можно воспользоваться древесиной любого дерева. Часто используют материал, который оказывается под рукой. Древесина не должна иметь никаких изъянов: сучков, сколов, быть сухой.

При конструировании скамейки необходимо учитывать главные требования:

• Безопасность. Конструкция должна быть надежной, поэтому материал для нее надо выбирать хорошего качества. Крепеж должен соответствовать требованиям крепления и тоже быть надежными.
• Удобство. Ничто не должно мешать нормальному отдыху. Сидеть на ней удобно и комфортно.
• Внешний вид. Она всегда должна прекрасно выглядеть. На этапе сборки подбирать надо не кусочки, а цельный материал. Обработать древесину защитными средствами от внешних воздействий. Дерево надо зашкурить, покрасить, то есть придать красивый внешний вид.

Основные этапы сборки

Начинать следует с подготовки досок для скамейки. Обрабатываем их так, чтобы не осталось никаких неровностей, чтобы поверхность была совершенно гладкая.

Наждачной бумагой шлифуем доски. Пазы понадобятся в досках, предназначенных для спинки. Их можно сделать рубанком. Прочные брусья понадобятся для подпорок. Для крепления, одна часть бруса должна быть плоской.

Поручни можно сделать фигурными, тогда скамейка станет более привлекательной. Для этого можно воспользоваться лобзиком, с его помощью выпилить понравившуюся фигуру.

Начинаем с ножек. Для них были заготовлены бревнышки. Устанавливаем их в подготовленные ямки, заливаем раствором. Когда раствор засохнет, продолжаем работу по созданию изделия.

С помощью поперечин и саморезов соединяем ножки между собой. От того, как соединены ножки, от прочности досок для поперечин, зависит устойчивость скамьи. Далее прикрепляются доски спинки и сиденья. Прибиваются, а с обратной стороны укрепляются фиксаторами.

Лавочка собрана своими руками. Теперь ее надо обработать специальным составом, а затем покрыть морилкой или лаком. Его наносят в несколько слоев: обработали первый раз, дали лаку высохнуть. Затем обрабатываем поверхность наждачной бумагой. В заключении покрыть дерево еще два раза лаком. После его высыхания, лавочка готова.
