Подключение терморегулятора к инфракрасному обогревателю ballu: Как правильно подключить инфракрасный обогреватель?

Как правильно подключить инфракрасный обогреватель?

Так как регулятор температуры позволяет сэкономить более 25% электроэнергии и при этом сделать отопление максимально эффективным, в данной статье мы будем рассматривать правила подключения инфракрасного обогревателя через терморегулятор. Электромонтажные работы совсем простые, и сейчас Вы в этом убедитесь.

• Необходимые инструменты и материалы
• Основной процесс
• Подвешивание корпуса
• Электромонтажные работы
• В заключение

Необходимые инструменты и материалы



Для того чтобы быстро и без проблем установить инфракрасный обогреватель на потолке, Вам понадобятся следующие инструменты:

1. Дрель либо шуруповерт (засверливать отверстия под крепления).
2. Пассатижи (для укорачивания проводов).
3. Индикаторная отвертка (определять фазу и ноль).
4. Детектор металлов (по желанию, используется для поиска проводки и металлических объектов в стене, чтобы случайно не попасть в данные объекты при сверлении отверстий. Можно самостоятельно сделать металлоискатель из подручных средств.
5. Простой карандаш и строительная рулетка (отмечать места крепления на стене).

Что касается дополнительных материалов, то для установки и подключения инфракрасного обогревателя Вам могут понадобиться:

1. Разборная электрическая вилка.
2. Трехжильный медный кабель, сечением 2,5 мм.кв.
3. Настенные крепления (приобретаются по необходимости, т.к. в комплекте идут только потолочные кронштейны).

Собрав весь необходимый перечень материалов и инструментов можно переходить к креплению и подключению обогревателя..

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений.

Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

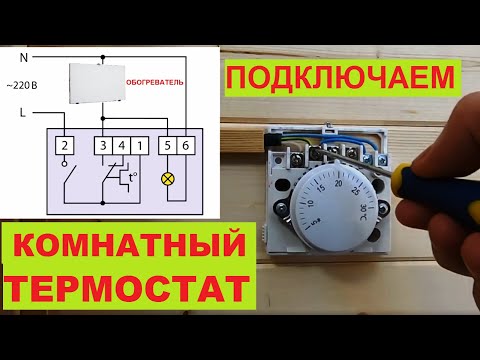

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

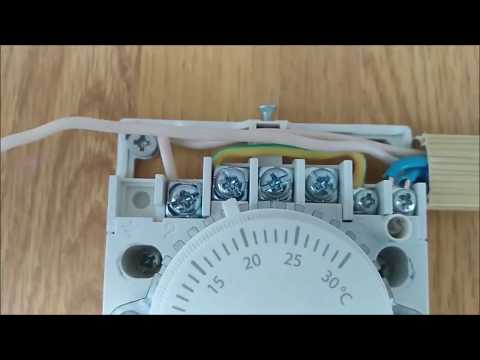

Видео инструкция: подключение инфракрасного обогревателя своими руками

Как подключить регулятор температуры

В заключение

Вот и вся инструкция по установке и подключению инфракрасного обогревателя напрямую к терморегулятору и сети. Как Вы видите, мероприятие довольно простое и не требует особых навыков в электрике.

Напоследок хотелось бы добавить несколько собственных рекомендаций, связанных с установкой и обслуживанием изделия:

• На сегодняшний день существуют механические и электронные терморегуляторы. Преимущество первого варианта – низкая стоимость и простота использования. В то же время современные изделия с циферблатом имеют большое количество функций, которые позволят сделать отопление не только экономичным, но и автоматическим. Настоятельно рекомендуем Вам отдать предпочтение именно современным электронным изделиям, т.к. это и облегчит Вашу жизнь и сделает отопление наиболее эффективным.


• Дизайн ИК-обогревателей может быть различным. Строгие белые агрегаты не обязательно приобретать. К примеру, если отделка стен осуществилась деревянной вагонкой, рекомендуем покупать изделие с цветом корпуса «под дерево», который идеально впишется в интерьер сауны и деревянного балкона. Для ванной комнаты может подойти и классический белый корпус, главное правильно его разместить на стене.
• Если в Вашем доме нет централизованной системы отопления, то не нужно самостоятельно подключать радиаторы и устанавливать электрический котел. Гораздо лучше прогревают помещение именно ИК-обогреватели, т.к. теплый воздух направляется сверху вниз, а не наоборот (как при конвекционном отоплении). На картинке Вы можете наглядно увидеть принцип работы обеих систем в помещении:

Также читают:

• Как подключить датчик движения к освещению
• Экономичная система отопления в доме
• Что лучше: тепловентилятор или конвектор

Видео обзоры BALLU Bmt-2 Белый (НС-1101652) на CMP24

org/BreadcrumbList»>
• Главная »
• Каталог »
• Техника для дома »
• Климатическая техника
• СМЕЖНЫЕ РАЗДЕЛЫ+

смотреть больше фото

47 р.

Где купитьКупить в кредит

{{message}}

{{message}}

Рейтинг:

(2/5)

Отзывы (4) Оставить отзыв

Описание Видео обзоры (3) Характеристики (76) Сравнить цены (14) Яндекс.Маркет Отзывы (4)

Видео Обзоры (5)

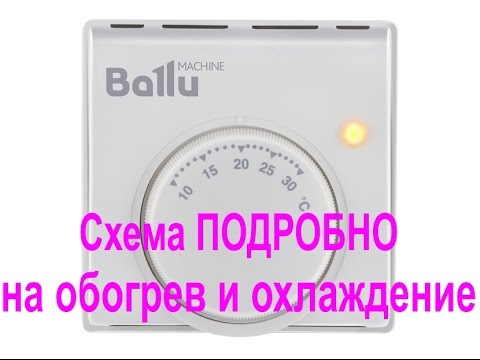

Как легко и понятно подключить термостат Ballu bmt-2

Подключение терморегулятора термостата для инфракрасного обогревателя BALLU BMT 2

Обзор и подключение термостата Ballu BMT-1 своими руками.

Легко, понятно и просто.

Как подключить Термостат Ballu ВМТ-2 к инфракрасному полу.

Механический термостат ballu BMT 1 подключение

Сравнить цены (14)

Цена от 47 р. до 47 р. в 14 магазинах

Магазин	Цена	Наличие
Imarket BY	Рассрочка до 5 мес.Халва,Карта покупок до 12 мес. Кэшбэк в Imarket BY до 5.4%	✔ 24.03.2023
AliExpress	AliExpress – один из крупнейших мировых маркетплейсов, предлагающий клиентам самые низкие цены

Яндекс.Маркет

Купить в кредит (0)

Компания	Предложение

Описание

Модель термостата Ballu (Баллу) BMT-2 может быть монтирована совместно с целой серией инфракрасных обогревателей от этого же производителя. Прибор делает эксплуатацию электромашин более безопасной и экономичной. Устройство оснащено широким диапазоном температур, которые легко переключаются пользователем. Термостат отличается повышенной точностью срабатывания.

Аксессуары для климатической техники от компании Ballu отличаются высоким качеством материалов изготовления и длительным сроком службы. Термостаты универсальные устройства, способные работать с обогревателями, охлаждающими приборами и вентиляторами. Терморегуляторы просты в управлении и установке.

Характеристики (76)

Параметр	Значение
Мощность	3000
Бренд	BALLU
Вес	0,02
Диапазон регулировок температуры	от +5 до +30°С
Дистанционное управление регулятором	нет
Максимальная сила тока нагрузки	16 А
Модель	BMT-2
Напряжение питания	220 В
Размеры	83 x 83 x 38мм
Степень защищенности	н/д
Тип	термостат
Тип регулятора	механический
Цвет корпуса	белый
Шаг регулировки	1
Назначение	инфракрасные обогреватели
Совместимость	для определенной модели/коллекции
Совместимая модель/коллекция	инфракрасные обогреватели (Ballu)
Материал корпуса	пластик
Диапазон регулировки температуры	5;30
Класс пылевлагозащиты	IP40
Класс электрозащиты	I класс
Защита от замерзания	есть
Тип термостата	механический
Тип питания	сеть
Длина	8. 3
Ширина	3.8
Высота	8.3
Размер упаковки	8.6х5.5х8.6 см
Вид термостата	непрограммируемый
Монтаж	накладной
Управление	механическое
Выносной датчик	нет
Гарантия	12 мес.
Макс. температура	30 °C
Мин. температура	5 °C
Мощность (Вт)	2200 Вт
Программируемый	нет
Пульт ДУ	нет
Рабочее напряжение	220 В
Сила тока	16 А
Способ монтажа	накладной
Степень защиты от пыли и влаги	IP 40
Таймер	нет
Тип управления	механическое
Цвет	Белый
Страна	Китай
Тип установки	Потолочная
Высота, см	8. 5
Ширина, см	8.5
Глубина, см	4
Вес, кг	1
Вес брутто	0.15 кг
Высота коробки	5.5 см
Длина коробки	8.5 см
Ширина коробки	8.5 см
Max ток	16
Габариты без упаковки	83х83х38
Max нагрузка	3000.000
Вес нетто	0.15 кг
Регулировка температуры	5-30
Количество и напряжение элементов питания	220В
Питание	сеть 220В
Степень защиты	IP40
Серия	Нет
Исполнение	Внутренний
Диапазон температуры	От +5°С до +30°С
Индикация	Индикатор питания
Напряжение	220 В
Ток	16 А
Частота	50 Гц
Минимальная температура	5 °C
Максимальная температура	30 °C
Ток комутации	16 А
Класс защиты	IP40
Подходит для инфракрасного отопления	есть
Страна-производитель	Китай

Отзывы (4)

Все отзывы (4)

Зарегистрируйтесь и получайте бонусы за покупки!

Пожалуйста подождите. .

{{message}}

Ошибка! Повторите попытку позднее.

Подписаться на новинки, скидки и интересные предложения

Нажимая кнопку «Готово», я даю своё согласие cmp24.by на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», для целей регистрации на сайте, а также для целей и на условиях представленных в политике конфиденциальности.

Похожие товары

Все Термостат BALLU »

Климатическая техника

Категория 38 р. — 56 р.

• Главная »
• Каталог »
• org/ListItem»>Техника для дома »
• Климатическая техника

принцип работы, обзор цен и подключение к обогревателю

Применение современных технологий и разработок в системе отопления дома значительно снижает ежемесячные затраты на электроэнергию, а также помогает достичь желаемого результата за меньшее время. Установка терморегулятора для инфракрасного обогревателя повышает эффективность нагревательных приборов. С его помощью создается система «умный дом».

Типы термостатов

Термостат для обогревателя представляет собой термометр, измеряющий температуру в помещении и контролирующий сам источник тепла. Если воздух уже достаточно теплый, мощность ограничивается и обогреватель перестает работать. А если в комнате становится прохладно, снова включается.

В зависимости от того, какой термостат для ИК-обогревателя используется, устанавливаются и режимы управления.

1. Механический представляет собой пластмассовую коробку с круглым переключателем, обеспечивающим плавную регулировку температуры. Этот показатель варьируется в зависимости от модели, например, в описании термостата Timberk для инфракрасного обогревателя указано, что шаг может быть точным – каждый градус, или задаваться в диапазонах – от 2 до 5°С. к ручке-выключателю, на корпусе есть кнопка включения, а также диодный индикатор, который показывает, работает ли устройство в данный момент.

Более дорогие модели дополнительно оснащаются небольшим дисплеем, на котором отображаются некоторые данные. Инфографика, как и у термостата Ballu, воспринимается более четко и эстетично. Желаемые градусы можно установить двумя кнопками.

Механический регулятор удобно использовать в доме, где всегда есть люди, так как он может обеспечить заданный в данный момент температурный режим. Им нельзя управлять дистанционно.

2. Электронные более разнообразны по конструкции. Обзор терморегуляторов для бытового ИК-обогревателя показывает, что к существующим стандартным элементам управления добавляется ЖК-экран. Для управления и точной настройки появляется небольшая клавиатура, если экран не сенсорный. Установка градусов может быть прокруткой или кнопкой. Чтобы защитить экран и сделать регулятор более незаметным, он оснащен специальной откидной крышкой.

Можно использовать даже в сезонных резиденциях или семьях, где обычны частые командировки, а жилье долгое время остается законсервированным. Главный плюс — программируемость и гибкость в управлении системой отопления, возможность управлять ею удаленно, с помощью мобильных устройств. Однако цена программируемого термостата будет намного выше, чем однозадачного.

Варианты установки и подключения термостатов

Для правильной работы устройства его монтируют в подходящем месте. Рядом не должно быть источника тепла или прямых солнечных лучей (например, под окном или перед ним). Также следует избегать сквозняков и мест с повышенной влажностью. В противном случае измерение будет производиться необъективно, что не позволит поддерживать необходимый уровень тепла в помещении.

Для подключения инфракрасного обогревателя к сети через терморегулятор необходимо подключить к реле прерывателя. Затем запитайте от него источник тепла.

Существуют разные схемы подключения инфракрасного обогревателя к термостату:

• 1 термостат и 1 бытовой обогреватель. От автомата к регулятору идут 2 провода — ноль и фаза, которые соответственно к нему цепляются. Вторая пара проводов подключается к устройству по такому же принципу.
• 1 термостат и 2 бытовых обогревателя. Ноль и фаза от автомата приходят на терморегулятор, а от него уже делается разводка к отопительным приборам. Это параллельное соединение.
• 1 регулятор и несколько бытовых обогревателей или 1 промышленный. Подключение осуществляется через магнитный пускатель, и для каждого конкретного случая нужно подобрать свою схему подключения, чтобы обеспечить безопасную и бесперебойную работу оборудования.

При установке на крупный объект предполагается сложная система соединения. На 1 обогреватель может быть 2 и более регулятора, и наоборот, 1 термостат способен управлять работой нескольких обогревателей. В этом случае лучше купить термостат Eberle, ведь к нему можно приобрести оригинальный магнитный пускатель, набор проводов, необходимый для подключения и другие аксессуары. Это упростит монтаж сложной системы отопления. Подключение лучше доверить профессионалам, ведь вам предстоит не только правильно выбрать и оценить технические характеристики терморегулятора, но и разработать эффективную схему подключения.

Если не вдаваться в многочисленные и, прямо скажем, довольно незначительные подробности, то можно выделить два основных типа терморегуляторов:

• Механические;
• Электрика.

Оба варианта имеют свои плюсы и минусы. Схема терморегуляторов для инфракрасных обогревателей также зависит от того, какой именно прибор был выбран в качестве прототипа.

А вот механические термостаты для инфракрасных обогревателей более древний, можно сказать классический вариант. Здесь вычислительная мощность и процессоры используются по минимуму.

Механический метод является наиболее простыми моделями и полностью оснащен только обычным механическим колесом и несколькими кнопками, передающими команды непосредственно на рабочую плату.

Принцип работы и способ управления просты до невозможности: крутишь колесико до нужного показателя температуры, нажимаешь несколько кнопок и все.

Дисплей в механических образцах, как правило, отсутствует. Графический вывод информации о состоянии сети либо вообще не представлен, либо работает за счет стандартного циферблата. Однако для базового контроля в небольших помещениях таких решений вполне достаточно.

Кроме того, не будем забывать об их преимуществах. Подключение такого устройства, как терморегулятор, к инфракрасному обогревателю практически элементарно, работу можно выполнить своими руками.

Стоит значительно дешевле электронных конкурентов, практически не ломается, при этом не хуже выполняет свои задачи.

Электронные модели – это уже образцы нового поколения. Здесь все управление осуществляется вычислительной техникой, вплоть до небольших процессоров в дорогих моделях.

Преимущества описанной продукции очевидны. Наличие процессора дает возможность гибко настроить режим работы, а также схему управления. Им также можно управлять дистанционно.

Как правило, имеет несколько программ и режимов, и переключаются они нажатием одной или нескольких кнопок. Кроме того, электронные модели всегда оснащены дисплеем, что, безусловно, добавляет очков комфорта.

Ярким представителем таких моделей являются терморегуляторы для инфракрасных обогревателей Ballu. У них есть все, о чем мы говорили.

Проблемой электронных образцов Ballu является их высокая стоимость и повышенная сложность компонентов. Если механика почти не ломается, потому что ломаться в ней нечему, то с электроникой в ​​Ballu дела обстоят иначе.

Однако не будем списывать со счетов производство и человеческий фактор. Если вы покупаете устройство известной компании Ballu с гарантией, то оно почти наверняка прослужит вам верой и правдой как минимум весь указанный срок, а то и больше.

Однако не будем забывать и о качестве китайских поделок. Здесь вы уже действуете на свой страх и риск.

2.1 Особенности подключения

Нет ничего сложного в подключении термостата Ballu. Он работает почти так же, как и любые другие системы дистанционного управления.

Необходимо подвести питание к устройству, а от него соответственно провода к самим нагревателям.

Подключение инфракрасных обогревателей через термостат Ballu осуществляется путем монтажа двух контактов. Здесь все предельно просто. Чаще всего провода соединяются с помощью обычных контактов. Привязываем фазу к фазе, ноль к нулю. Вот так просто подключить устройство.

Этапы работы:

1. Выбираем место для установки автоматики.
2. Монтируем отопительный прибор Ballu.
3. Подключаемся к сети через реле.
4. Провода от регулятора к нагревателям подводим через корпус.
5. Тестируем систему через блок питания.

Важным моментом является то, что каждое устройство имеет определенный лимит по количеству обслуживаемых устройств.

То есть самые простые регуляторы могут быть рассчитаны даже всего на один обогреватель. Соответственно, в комплектации у них будут аксессуары для подключения одного инфракрасного излучателя.

2.2 Подключение терморегулятора — видео

В то время как более продвинутые модели легко реагируют и контролируют работу как минимум двух обогревателей.

Мы не рекомендуем вам обманывать систему и пытаться подвести к регулятору больше устройств, чем вы планировали изначально. Не то чтобы это сразу привело к его поломке, но вероятность неприятностей пропорционально возрастает.

Установка реле на линию необходима еще и потому, что регулятор будет работать, в том числе и в ваше отсутствие. И в таких ситуациях с электроприборами лучше не шутить. Без наличия реле в лучшем случае можно столкнуться с ситуацией, когда вся электроника просто сгорит, в худшем последствия могут быть катастрофическими.

2.3 Цена вопроса

Цены на термостаты для инфракрасных обогревателей варьируются в зависимости от их типа. Механические образцы дешевле. Их можно купить в любом магазине за 10 долларов и выше. Стандартные модели стоят 12-15 долларов.

А вот электронные модели стоят от 15-20$, и за эту цену вы получите только самый простой образец с минимумом функций. Более-менее качественные термостаты продаются по цене 25-30 долларов и выше.

В последние годы особую популярность приобрели современные разработки, направленные на снижение энергозатрат. В то же время такие устройства также позволяют повысить КПД отопительных приборов за счет управления их работой. Типичным примером этого является термостат для инфракрасного обогревателя. Рассмотрим особенности его выбора, подключения и эксплуатации.

• 1 Разновидности и характеристики термостатов
• 2 Как подключить термостат к инфракрасному обогревателю
  • 2.1 Схемы подключения инфракрасного обогревателя через термостат
• 3 Инфракрасный обогреватель с термостатом: цены и характеристики трех популярных моделей
  • 3.1 Напольные инфракрасные обогреватели с термостатом
• 4 Выбор термостата для инфракрасного обогревателя

Разновидности и характеристики термостатов

Термостат – это устройство, которое периодически измеряет температуру воздуха в помещении и в зависимости от полученных результатов корректирует работу обогревателя. То есть, если температура воздуха достигла установленной отметки, подача электроэнергии ограничивается и обогреватель перестает работать. Как только воздух остывает, прибор снова переходит в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.

Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует два основных типа термостатов:

Механический.

Электронный.

Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, внешняя часть которой оснащена выключателем. Как правило, он круглый, что позволяет плавно менять его положение. Величина деления может быть разной, например, в одних моделях это 1°, а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе есть кнопка включения и световой индикатор, который показывает, активно ли устройство в данный момент времени. момент.

Существуют и более современные механические модели термостатов, оснащенные дисплеем. Правда, данных там отображается не так много, а управление температурой осуществляется с помощью всего двух кнопок управления.

Электронные термостаты обладают гораздо большими возможностями управления. Дизайн и конструкция этих устройств постоянно совершенствуются — для изготовления современных моделей используются даже жидкокристаллические экраны.

В зависимости от выбранной модели настройка и управление может осуществляться как с помощью кнопок, так и сенсорным. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида используют специальные откидные крышки.

Такие устройства можно без проблем использовать даже в тех домах, где хозяева часто отсутствуют или живут сезонно. Устройство легко программируется и им легко управлять удаленно с помощью мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.

Как подключить термостат к инфракрасному обогревателю

Какой бы из вышеперечисленных вариантов вы ни выбрали, он требует правильной установки. В первую очередь это связано с выбором подходящего места, при оформлении которого необходимо учитывать следующие факторы:

• высокая влажность может повредить устройство;

• поблизости не должно быть источников тепла и солнечного света.

Если эти факторы не учитывать, измерения температуры будут неточными, что приведет к некорректной работе обогревателя и его неспособности поддерживать в доме требуемую температуру.

Отдельный вопрос — подключение самого устройства к сети и инфракрасного обогревателя. Для того чтобы соединить все эти элементы между собой, необходимо использовать автоматическое реле. Он будет служить источником питания для обогревателя. Рассмотрим несколько наиболее распространенных вариантов подключения.

Схемы подключения инфракрасного обогревателя через термостат

Самая быстрая и понятная схема подключения термостата к инфракрасному обогревателю — использование 1 термостата на 1 обогреватель. При этом схема подключения максимально проста: у автомата 2 пары проводов, один из которых идет на терморегулятор. Один провод нулевой, другой фазный. И вам нужно подключить их соответственно. С помощью второй пары проводов осуществляется подключение к самому ТЭНу.

Второй, чуть более сложный способ подключения инфракрасного обогревателя через термостат предполагает использование параллельного подключения. Таким образом, к одному термостату можно подключить сразу два нагревателя. Одна пара проводов от автомата подключается к термостату, от которого, в свою очередь, идет разводка к двум разным ТЭНам.

Самый сложный, но в то же время и самый практичный вариант – использовать один терморегулятор на несколько бытовых обогревателей. Для этого необходимо использовать магнитный пускатель, а схему подключения разработать индивидуально. Конечно, можно попробовать найти готовую, но этот способ не может стопроцентно гарантировать бесперебойную работу системы.

Есть даже производители, выпускающие оригинальные магнитные пускатели для своих устройств, а также комплекты проводов, необходимые для их подключения. Благодаря этому связать гораздо проще, а качество таких товаров считается выше. Но в любом случае, если вы раньше не имели дела с электричеством, лучше доверить разработку схемы и подключение системы профессионалам.

Инфракрасный обогреватель с термостатом: цены и характеристики трех популярных моделей

Достаточно востребованы настенные и потолочные модели инфракрасных обогревателей, главное их преимущество – компактные размеры. Кроме того, покупателей привлекает дизайн и возможность подобрать модель под интерьер помещения. Ниже вы можете ознакомиться с характеристиками и ценами нескольких популярных инфракрасных обогревателей с терморегулятором.

Nikaten 200 — одна из самых современных инфракрасных нагревательных плит. Контроль динамики изменения температурного режима регулируется встроенным термостатом. Кроме того, имеется система безопасности, автоматически отключающая устройство в случае возникновения опасной ситуации или угрозы возгорания.

Основные характеристики обогревателя Nikaten 200:

• керамическая панель;
• размер — 30х60 см;
• остывает в течение 90 минут, продолжая выделять тепло;
• бесшумная работа;
• максимально простая установка.

Отличительными качествами данного панно можно назвать огромный выбор цветовых решений, а также вполне доступную цену – около 3500 рублей.

Утеплитель Зилон ИР-0,8С спроектирован как настенно-потолочный. Данную модель можно установить на любую подходящую поверхность. В комплект входит термостат, который регулирует соответствие заданных и фактических параметров температуры. Для защиты устройства предусмотрено автоматическое отключение в случае перегрева.

Основные характеристики Зилон ИР-0,8С:

• мощность — 0,8 кВт;
• размер — 119х13х4 см;
• вес — 3,2 кг;
• не влияет на содержание углекислого газа в воздухе;
• потребляет минимальное количество электроэнергии.

Однако пользователи отмечают некоторые недостатки использования этой модели. Так, во время прогрева или остывания устройство издает характерный треск, который не всем нравится. А располагаясь на потолке, не всегда достаточно хорошо утеплить пол. И все же, учитывая, что стоимость такого обогревателя всего 2400 рублей, устройство можно назвать одним из самых достойных.

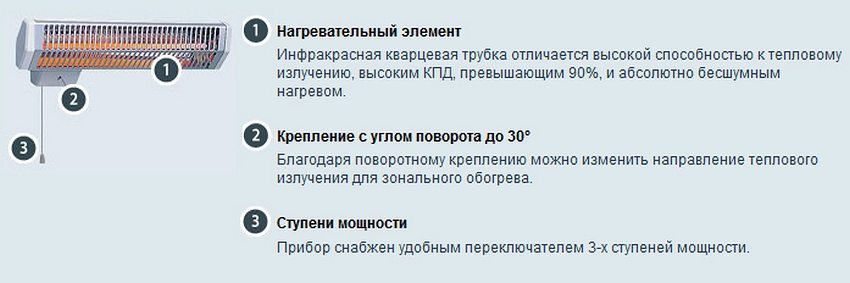

Нуаро Руа 2 1200 – универсальный настенный обогреватель, оснащенный сразу тремя режимами, что делает его удобным в использовании в течение всего года и в любом помещении. Направление теплового потока также можно регулировать, поворачивая поверхность под разными углами (до 30°). Для того чтобы регулирование осуществлялось максимально удобно, разработчики позаботились о возможности крепления блока управления как с правой стороны, так и с левой.

Основные характеристики Noirot Royat 2 1200:

• кварцевый нагревательный элемент;
• три режима мощности — 0,3/0,6/1,2 кВт;
• размер — 45х12х11 см;
• есть термостат и предохранитель от перегрева;
• работает бесшумно.

Пожалуй, единственным недостатком этого устройства является довольно высокая стоимость — около 9700 рублей. В остальном прибор считается надежным и часто используется для обогрева таких помещений, как ванная.

Напольные инфракрасные обогреватели с термостатом

Еще одним популярным типом устройств являются напольные инфракрасные обогреватели с термостатом. Цена таких устройств мало чем отличается от других вариантов, однако за счет своей мобильности они зачастую более удобны. Если вы хотите купить инфракрасный обогреватель пола с терморегулятором, вы легко сможете выбрать модель, подходящую конкретно для ваших условий, из широкого спектра предложений.

В качестве примера рассмотрим такую ​​популярную линейку, как инфракрасные обогреватели Ballu, к которым нельзя подключить терморегулятор самостоятельно, но очень легко выбрать уже укомплектованную модель.

Подключение инфракрасного обогревателя Ballu через терморегулятор осуществляется по стандартным схемам. Устройство управления встроено в корпус отопителя.

Одной из самых популярных моделей этих обогревателей является серия BALLU BIH-L Bali. В комплекте с этим устройством идет современный стальной телескопический штатив BIH-LS-210. Он обеспечивает прочную фиксацию устройства и позволяет использовать его на летних площадках, верандах, в саду.

Основные характеристики обогревателя BALLU BIH-L:

• мощность 2-3 кВт;
• высота установки на штативе до 4,5 м;
• для равномерного нагрева оснащен специальным рефлектором с оребрением;
• скобы для крепления к поверхности в комплекте;
• корпус изготовлен из стали;
• подключение термостата к инфракрасному обогревателю Ballu выполнено производителем;
• есть функция управления нагревом устройства.

Эта модель считается самой универсальной, так как ее можно установить практически в любом месте: в доме, на улице или на веранде. Обеспечивая равномерный нагрев, он создает комфортную температуру для всех, кто находится в радиусе действия, при этом не затрачивая лишней энергии на нагрев воздуха.

Выбор термостата для инфракрасного обогревателя

Если говорить о покупке и подключении терморегулятора к инфракрасному обогревателю как отдельного элемента, то здесь главное сделать правильный выбор при покупке. С помощью небольшой таблицы можно сравнить несколько самых доступных моделей.

Краткое описание и стоимость терморегуляторов для отопителей:

Название модели	Особенности и характеристики	Стоимость, руб.
Ballu RTR-E 6202	Простое механическое управление. Универсален для использования с любыми устройствами, и в любых помещениях.	1100
Ballu TA2N-S	Механическая регулировка температурного режима совмещена с функцией включения и выключения. Имеется диодная лампочка, показывающая текущее состояние прибора.	700
Eberle RTR — E6163	Универсальное устройство, подходит не только для обогревателей, но и для подключения к системе теплого пола. Имеет диапазон регулировки температуры от +5 до +30°.	1150
Eberle Instata 2	Кнопочная модель с небольшим черно-белым дисплеем для установки температуры.	2850
Eberle Instat +3r	Современная модель электронного термостата, который можно запрограммировать.	3600

Какую модель вы хотите приобрести зависит только от ваших желаний и возможностей. Разнообразие и функциональность представленных в продаже устройств способны удовлетворить требования даже самого взыскательного покупателя. Сегодня вы легко можете приобрести приборы для дома или дачи, а также, например, инфракрасные обогреватели с терморегулятором для курятника или любых других целей.

Трудно недооценить важность использования термостатов в работе отопительных приборов. Ведь речь идет не только о поддержании комфортной температуры в любое время года, но и о существенной экономии и безопасности. Особенно с учетом того, что приобрести простейший механический терморегулятор под силу каждому.

Подключение терморегулятора

Современные технологии управления собственным домом позволяют не только получить «умный дом», но и существенно сэкономить. В первую очередь это касается расхода топлива, используемого для отопления и системы ГВС. Казалось бы, зачем экономить электроэнергию, используя инфракрасные источники тепла? Ведь они сами по себе экономичны. Но почему бы не воспользоваться еще большей экономией? Для этого нужно установить терморегулятор к ИК-обогревателям. Он будет регулировать потребление электроэнергии за счет снижения температуры внутри помещений. Современный рынок электронного приборостроения предлагает большой ассортимент таких устройств. Поэтому вопрос, как правильно подобрать схему подключения инфракрасного обогревателя через терморегулятор, является одним из самых актуальных.

Типы термостатов

Сначала посмотрим, что предлагают производители. Есть только две категории термостатов:

• Механические.
• Электронный.

Первый вариант — самые простые конструкции. Выглядят они как пластмассовые коробочки, на панели которых отображены:

• Переключатель — с его помощью задается необходимая температура.
• Кнопка включения устройства.
• Световой диод, показывающий, работает устройство или нет.

В данной категории есть модели, оснащенные дисплеем, на котором отображаются заданные и реальные параметры температуры воздуха. Конечно, эти устройства дороже. Но в целом механический термостат — это устройство с ручным управлением, поэтому его нельзя регулировать дистанционно. Механические аналоги выдерживают ток до 16 А.

Второй вариант – более сложные устройства, в которых предусмотрено дистанционное управление, жидкокристаллический экран и тонкая настройка системы. Это удобно, эффективно, но дорого. Такие устройства выдерживают ток до 8 А.

Для подключения ИК обогревателя через термостат необходимо установить определенные нормы, исходя из потребляемой мощности электрического тока обогревателя. Здесь за основу взят единственный показатель – 3 кВт. Обычно инфракрасные обогреватели мощностью до 3 кВт используют для городских квартир и небольших частных домов. О них пойдет речь далее. Давайте посмотрим на схему их подключения.

Расположение термостата

Это очень важная позиция, которая влияет на правильную работу устройства. Что вам нужно знать?

1. Высота установки — 1,5 м.
2. Крепление устройства необходимо к стене, при этом под него рекомендуется установить обогреватель, чтобы не было реакции на температуру стены.
3. Не закрывайте термостат шторами, мебелью, жалюзи и т. д.
4. В каждой комнате установлен только один термостат.

Схемы подключения

Последовательность

Начнем с того, что бытовой инфракрасный обогреватель работает от сети. переменного тока, то есть от обычной розетки или от автомата, установленного в распределительном щитке.

Это означает, что в него входят два провода — ноль и фаза. Отсюда и стандартная схема подключения, а точнее несколько схем. Терморегулятор встроен в эту цепь, то есть устанавливается между машиной и нагревателем.

Вариант №1 — нормальное подключение

Стандартные термостаты имеют четыре клеммы — две входные (ноль и фаза) и два выхода (ноль и фаза). Для создания цепи от щитка через автомат протягивают два провода, которые соединяют ноль и фазу. А от терморегулятора через выходные клеммы тянутся два провода к ИК-блоку. Фактически получается последовательное подключение всех устройств из сети.

Если схема подключения включает не один отопительный прибор, а несколько (чаще два), то в любом случае можно использовать один терморегулятор. Для этого автомат и терморегулятор соединяются проводами так же, как и в предыдущем случае. Но 4 провода проложены от выходных клемм к каждому обогревателю отдельно. Так вы получите параллельное соединение.

Хотя можно использовать последовательное соединение. При этом один провод будет идти от клемм терморегулятора к первому ТЭНу, а от него ко второму. И так далее в той же последовательности.

Есть еще вариант простого подключения, когда фазный провод от автомата протягивается к нагревательному элементу, а нулевой провод подключается через терморегулятор. Это не лучший способ, ведь термостат может работать некорректно. Хотя в некоторых ситуациях нельзя использовать ничего, кроме этой опции.

Схема №2

Схема термостата

Данная схема позволяет управлять большим количеством ИК обогревателей или одним обогревателем промышленного типа. Это потребует установки дополнительного элемента – магнитного пускателя. Это коммутационное устройство работает в автоматическом режиме для включения и выключения электроустановок большой мощности.

Схем подключения в данном случае очень много. Давайте рассмотрим один из них — самый простой. Для этого в развязку №1 между термостатом и нагревательным прибором встраивается магнитный пускатель. От выходных клемм терморегулятора два провода ведут к пускателю, а от него к инфракрасному нагревательному элементу.

Заключение по теме

Схем подключения инфракрасного обогревателя через терморегулятор очень много. Если вы не электрик, то не советуем вам с ними связываться. Не стоит лезть в места, где особое внимание уделяется процессам безопасности. Конечно, любой инженер или техник во всем этом разберется без проблем. Но вам придется применить максимум знаний и умений, а также потребуются навыки работы с инструментами.

Схема подключения термодатчиков. Инструкция по правильному подключению и использованию термостата для инфракрасного обогревателя

Терморегулятор Ballu BMT 1 — специальное устройство, с помощью которого регулируется количество теплоотдачи инфракрасного обогревателя. Его подключение позволяет значительно снизить энергопотребление при работе отопительного прибора.

Кроме того, имея функцию установки поддержания определенной температуры в помещении, Термостат обеспечивает комфортную температуру при изменяющихся внешних условиях.

К достоинствам такого прибора можно отнести возможность его работы без электропитания, а к недостаткам — регулирование температуры в пределах 0,5-1°С.

1.3 Подключение механического термостата BALLU BMT-1 (видео)

1.4 Электронные устройства

Такие устройства оснащены датчиком температуры, работа которого основана на считывании определенных частот электромагнитных волн. В этом случае можно получить данные о температуре внешней среды и непосредственно в отапливаемом помещении.

Блок управления, получив данные с датчика температуры, регулирует работу отопителя в соответствии с программой по определенному алгоритму. Схема обработки сигнала предусмотрена производителем и может иметь множество опций в зависимости от параметров, установленных пользователем.

К достоинствам электронного устройства относятся:

• высокая точность — 0,1°С;
• автономность — возможность программирования в течение длительного времени без дальнейшего вмешательства пользователя.

В качестве недостатка можно выделить зависимость от стороннего.

2 Подключение термостата к инфракрасному обогревателю

Точная электрическая схема для моделей разного типа, поставляемых с продаваемым устройством.

А сам монтаж осуществляется в соответствии со следующими принципами:

• к месту расположения термостата прокладывается отдельная проводка, которая подключается к клеммам «ноль» и фаза»;
• установленный термостат подключается к инфракрасному обогревателю отдельной линией;
• при наличии внешних датчиков, определяющих температуру окружающей среды, они подключаются к контроллеру по выделенной линии или по беспроводному соединению.

2.1 Газовый инфракрасный обогреватель БИГ-55 (Галактика)

Газовый обогреватель БИГ-55 является автономным отопительным прибором, который можно установить в любом месте, так как он не требует стационарного подключения к электросети. Во время его работы электричество не используется вообще.

БИГ-55 применяется для обогрева как жилых помещений (загородный дом, коттедж), так и открытых пространств (открытые площадки кафе, ресторанов, гостиниц).

Основные характеристики:

• пропан (пропан-бутан) используется в качестве теплоносителя при сгорании выделяется тепло;
• тепловая мощность при максимальном нагреве — 4,2 кВт;
• Обогреватель предназначен для обогрева помещений площадью до 60 кв.м.;
Расход газа
• в зависимости от режима работы — 110, 207, 305 грамм в час.

При габаритных размерах 420×720х360 мм газовая колонка BIGH-55 весит всего 8,4 кг.

Одной из особенностей, отличающих газовый обогреватель BIGH-55, является возможность использования двух видов теплопередачи – инфракрасного и конвективного. Непосредственным источником тепла является специальная панель из качественной прочной керамики, расположенная перед каменкой.

Конвективный нагрев происходит за счет выхода нагретого в корпусе воздуха через перфорацию в его верхней части.

Газовый обогреватель БИГХ-55 может работать в трех основных фиксированных режимах, при которых выделяется достаточное количество тепла при уменьшенном или повышенном количестве потребляемого газа.

Газовый обогреватель BIGH-55 оснащен надежной многоуровневой системой безопасности при эксплуатации. Контроль пламени осуществляется защитной термопарой. Отдельные датчики реагируют, отключая систему при превышении количества углекислого газа в окружающей атмосфере и опрокидывании. Баллон с газом фиксируется специальным замком, предотвращающим его выпадение при перемещении нагревательного прибора.

Во время работы газовый инфракрасный обогреватель не издает шума. Его установка и подключение не представляет никаких сложностей, так как редуктор давления газа и шланг для подключения к баллону уже входят в комплект поставки. Сам нагревательный прибор оснащен специальным шасси, позволяющим легко перемещать его по горизонтальной поверхности.

К газовому обогревателю BIGH-55 можно подключить баллон емкостью до 27 литров, что при максимальной нагрузке позволит устройству проработать 38 часов. При этом будет потребляться наибольшее количество газа. Но с у прибора есть еще два режима (более экономичный по расходу), Время нагрева можно увеличить от 3 до 5 раз.

К сожалению, инфракрасный обогреватель BIGH-55 при работе сжигает кислород. Поэтому при установке такого оборудования в закрытых помещениях требуется регулярное проветривание во избежание перенасыщения воздуха углекислым газом.

Для этой модели обогревателя подходят бытовые газовые баллоны. Минимальный объем (размер) одного баллона может составлять 5 литров (2,5 кг сжиженного газа). Самый большой баллон, который можно подключить к обогревателю, составляет 50 литров (21,2 кг сжиженного газа). В первом случае при максимальной теплоотдаче устройство может работать бесперебойно 8,5 часов, во втором — 70,5 часов. При периодической смене режимов работы время нагрева значительно увеличивается.

Привет всем! В этом коротком посте я отвечу на самый популярный вопрос, который возникает после покупки комнатного термостата. Этот вопрос звучит так: «Как подключить комнатный термостат к газовому котлу???». Часто бывает так, что инструкция к этому полезному гаджету не может ответить на этот очень важный вопрос. Тогда вам предстоит подключить воображение, логику и здравый смысл. Я надеюсь, что этот пост облегчит вам эту задачу. Начнем описание, как обычно, от простого к более сложному.

Схема работы механического термостата.

Механический комнатный термостат представляет собой простейшую версию комнатного термостата, в котором цепь замыкается или размыкается с помощью биметаллической пластины. Этот термостат не требует электропитания. Схема, по которой он работает, следующая:

Как видно из схемы, существует два способа подключения такого терморегулятора;

• Через клемму NC — подключение для включения кондиционеров.
• Через клемму NO — подключение газового и других котлов.

С другой стороны необходимо подключить провода к клеммной коробке на плате управления котлом. В этом случае необходимо предварительно снять перемычку и зафиксировать концы проводов винтами.

Данная схема подключения является самой простой и используется на механических и электронных программируемых термостатах. В этой статье я расскажу о другой схеме.

Схема подключения электронных термостатов.

Электронный термостат имеет внутри электронную схему вместо биметаллической пластины. Для этой электронной схемы необходимо подать напряжение питания. Оно может быть равно 220 или 24 вольтам и питается по проводам.

Здесь управляющим сигналом является потенциал (напряжение), подаваемый на клеммную коробку котла или специальную ступицу. Чтобы было понятнее, смотрите картинку ниже:

Из картинки видно, что к электронному термостату идут не 2, а 3 провода:

• L — напряжение питания.
• Н — нулевой провод.
• I — выходной сигнал.

Неподключенный порт используется для включения «ночного» режима, при котором комнатная температура снижается на 4 градуса без регулировки термостатов.

Электронные терморегуляторы используются для организации сложных систем климат-контроля в доме, такие системы в народе называются «». Их можно использовать для управления насосами и приводами клапанов в системах отопления. Как это выглядит видно на рисунке выше.

Какой провод можно подключить к комнатным термостатам?

Еще одним важным моментом в подключении терморегулятора является выбор провода. Обычно сечение и количество жил указывается в инструкции к конкретному изделию. Кроме того, нужно помнить о расстоянии от термостата до котла или хаба, к которому подключен термостат – если вывод на термостат потенциальный, то длина провода может оказывать существенное влияние на работу термостата. автоматизация. Это связано с падением напряжения на проводе. Чтобы его уменьшить, стоит брать провод как можно большего сечения.

Чаще всего для подключения механических термостатов используется двухжильный провод сечением 0,5 или 0,75 «квадрата». Для электронных, как я описал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть его сечение (обычно сечение не превышает 1,5 «квадрата») . Но производители не советуют превышать длину провода 100 метров, хотя это и не указано в паспортах и ​​инструкциях к изделиям.

Схема подключения беспроводного термостата.

На данный момент беспроводные терморегуляторы получили широкое распространение и серьезно вытеснили своих проводных собратьев. С ними проще работать, не нужно тянуть провода от термостата к датчику через весь дом. Достаточно просто задать адрес датчика и установить его в месте со стабильным приемом сигнала от термостата. Что касается схем подключения таких устройств, то их может быть две:

Схема подключения для разрыва цепи.

Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит при появлении тока в цепи.

Схема подключения потенциала (напряжения).

В этой схеме при подключении контура термостат подает напряжение на вход котла, которое включает котел, насос или сервопривод.

Результаты статьи.

Вот самые распространенные схемы подключения комнатных термостатов. Но перед тем, как их использовать, ознакомьтесь с инструкцией, мало ли какие нюансы подключения и настройки могут в ней отразиться. Также, если у вас нет опыта электромонтажных работ, то лучше доверить эту работу специалисту. В противном случае вы рискуете повредить дорогостоящее оборудование. Давайте остановимся на этом. Жду ваших вопросов в комментариях.

Термостат — очень популярное устройство, которое мы встречаем довольно часто. Без него не обходится ни один водонагреватель или отопительный котел. Он участвует в подогреве полов, работе бытовой техники, двигателей и всевозможных обогревателей.

Задача термостата — контролировать и поддерживать заданные пользователем температуры в автоматическом режиме (то есть контроль температуры).

Принцип работы термостата циклический, включение и выключение под воздействием датчика температуры или биомеханической пластины.

Подключение инфракрасного обогревателя через термостат осуществляется с целью контроля его работы: термостат использует замыкающую и размыкающую электрическую сеть – работает по принципу выключателя, реагирующего на датчик.

одинаковым образом работают разные типы термостатов. Отличаются они только элементной базой («начинкой») и, соответственно, «ценой вопроса». Чем сложнее устройство, тем больше за него придется заплатить. В этом вопросе следует трезво оценить свои потребности. Будет ли использован термостат на все 100% или можно приобрести более дешевую модель – вопрос далеко не праздный.

Гораздо реже используются механические термостаты для инфракрасных обогревателей. Такой механизм также можно встретить в плите или духовке. Он не подключен к источнику питания. Температуру регулируют нагреванием и охлаждением рабочей мембраны.

Все термостаты также делятся на модели: открытые или монтируемые на DIN-рейку.
По рабочей жидкости бывают: жидкие, твердые и воздушные.
Еще одно деление на группы касается температурного режима работы. По этому признаку различают следующие типы терморегуляторов:

• для высоких температур — от 300 до 1200 градусов;
• температуры среды — от 60 до 500 градусов;
• низкие температуры — ниже 60 градусов.

Правила подключения терморегулятора к инфракрасному обогревателю

Установка потолочных инфракрасных обогревателей – отличный способ повысить комфорт в доме и снизить потребление газа котлом. Но вместе с установкой такого оборудования встает вопрос энергосбережения и обеспечения безопасности. Нагреватель должен быть оборудован термостатом!

На заметку. Для частных домов и городских квартир мощность обогревателя не должна превышать 3 кВт. На такую ​​же мощность приобретается и внешний термостат.

Основные правила установки :

• высота не более полутора метров;
• место установки — стена;
• под термостат для ИК-обогревателя ставится нагреватель, чтобы датчик прибора не реагировал на низкую температуру стены;
• используется только один термостат на комнату;
• предусмотрены все нюансы безопасного использования (нельзя закрыть или прикрыть чем-то вроде шторки).

Особенности различных схем установки

ИК-обогреватель подключается стандартно, как и все электроприборы. Это может быть подключение через розетку или отдельная линия, проведенная от отдельной на электрощите. То есть есть два провода: нулевой и фазный.

Термостат монтируется в сеть между машиной и нагревателем.
Простая схема для одного или двух нагревателей :

Термостат имеет четыре контакта: два входа (фаза и нейтраль) и два выхода (также «+» и «-»).

Если обогреватель один :

• прокладываются из двух проводов, которые подключаются к соответствующим клеммам термостата;
• к выходным клеммам последнего подключаются два провода с учетом полярности — они подключаются к ИК обогревателю. Это последовательное соединение.

При наличии двух нагревателей :

1. От термостата необходимо снять четыре провода (две фазы и две нейтрали) и подключить их к нагревателям. Это так называемое параллельное соединение.
2. От термостата нужно снять два провода, вывести их на один ТЭН, а потом на второй. Это будет последовательное подключение двух ТЭНов.

В некоторых случаях потребуется подключение фазы напрямую (от автомата к нагревателю), а нейтрали через термостат. Недостатком этого способа является не совсем корректная работа терморегулятора.
Сложная схема подключения нескольких нагревателей :

• термостат подключается к машине на электрощите;
Выходные клеммы
• подключаются к магнитному пускателю;
• выходные контакты пускателя подключены к ТЭНу.

Этот тип соединения подходит для промышленных обогревателей или нескольких инфракрасных обогревателей. предполагает автоматическую работу.

В заключение хотелось бы напомнить, что любые мощные электроприборы, а особенно нагревательные или отопительные, требуют повышенного внимания к технике безопасности.

В первую очередь это касается заземления.
