Изготавливаем скамью-трансформер по чертежам своими руками

В загородном доме или на даче каждый человек хочет иметь только качественную и многофункциональную садовую мебель, которая не будет занимать много места, и при этом будет выполнять максимум функций на приусадебном участке. Поэтому скамейка-трансформер будет прекрасным решением для совместного чаепития в кругу семьи. Тут вам одновременно и лавка, и стол, а главное, что смастерить такую конструкцию можно своими руками.

Содержание

Скамья-трансформер — описание конструкции, принцип работы

Такая скамейка для загородного дома представляет собой достаточно простую конструкцию, которая может легко трансформироваться в стол с двумя удобными скамейками. А в сложенном варианте это обычная лавочка со спинкой и поручнями. Она не будет занимать много места на территории приусадебного участка и при этом сможет выполнять все свои функции в полном объёме.

Скамья — трансформер в собранном видеСкамья — трансформер в собранном виде

Скамья — трансформер в собранном виде для загородного дома

Функции и удобство скамейки

Это компактная и практичная скамейка, которая легко превращается в достаточно вместительный стол и две комфортные лавочки. Благодаря высокой степени мобильности установить её можно в любом месте приусадебного участка.

Единственным недостатком такой скамейки является её немаленький вес, так как деревянных досок на изготовление такой сложной конструкции уйдёт немало, но зато она будет достаточно устойчивой, надёжной и прочной, если сделать всё правильно и точно по разработанной инструкции с соблюдением всех технологических процессов.

Скамейка в разобранном видеСкамейка в разобранном виде

Скамейка — трансформер в разобранном виде для пикника

Подготовка к постройке конструкции: чертежи проекта с размерами

Перед тем как начинать сооружать скамейку — трансформер необходимо подготовить все материалы и инструменты, а также составить хороший чертёж или найти его в интернете.

Предлагаем вам типовой чертёж — схему скамейки — трансформера с указанными на нём размерами. Самым сложным действием является создание подвижного механизма, поэтому изначально необходимо подготовить все заготовки, которые потом будут собираться между собой в единую трансформационную конструкцию.

Чертёж эелементов для скамейкиЧертёж эелементов для скамейки

Чертёж набора деревянных элементов для изготовления скамейки — трансформера

Чертёж скамейкиЧертёж скамейки

Типовой чертёж скамейки — трансформера

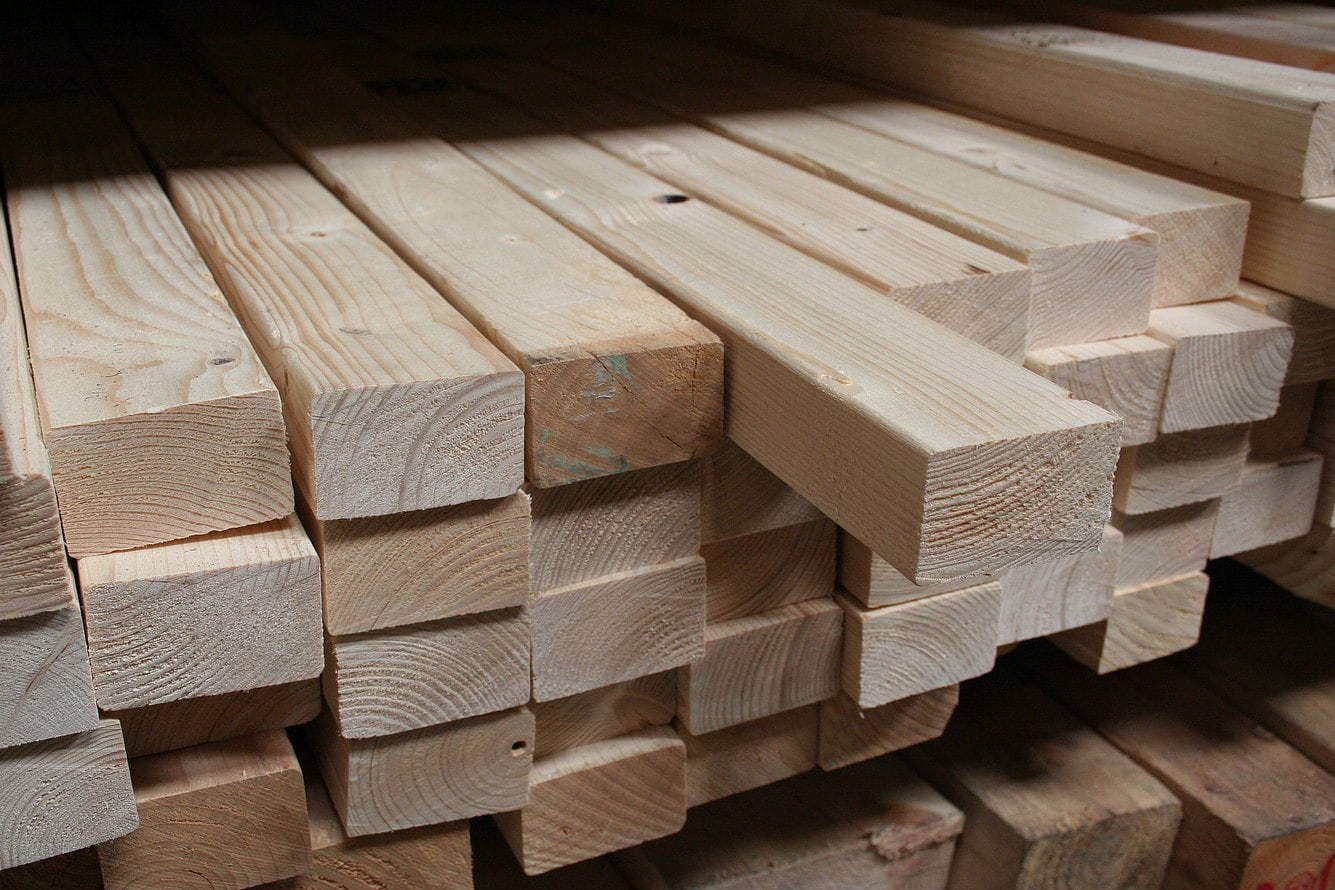

Выбор материала для изготовления, советы по выбору

Для изготовления скамьитрансформера необходимо будет приобрести струганные обрезные доски и брус. Лучше всего для такой конструкции подойдёт лиственница, берёза, сосна, бук, ясень или дуб (если получится, так как он очень дорогой).

Доска должна быть хорошо отшлифована, иметь высокое качество и соответствовать всем стандартам соответствия. Если вы покупаете доску на лесопильном предприятии обязательно поинтересуйтесь наличием сертификата качества на их продукцию, так как под видом обрезной доски дуба вам могут продать совершенно другой товар, и если вы плохо разбираетесь в древесине, то лучше всего возьмите с собой плотника, который разбирается в видах доски и её качестве.

Расчёт материала и инструменты

Для сборки скамейки — трансформера нам понадобится:

  • Два бруса с сечением 90х45х1445 мм;
  • Пять брусков с сечением 90х32х1480 мм;
  • Два бруса с сечением 90х45х1445 мм.

Для работы нам понадобятся такие инструменты:

  • Болгарка или остро наточенная ножовка по дереву;
  • Универсальный шуруповёрт или отвёртки необходимого диаметра;
  • Электрическая дрель;
  • Строительный уровень, угольник, ножовка, стамеска;
  • Наждачная бумага (320) или шлифовальная машинка;
  • Саморезы, болты, гайки и другие крепёжные элементы;
  • Электрическая или бензиновая пила;
  • Краска или лак, кисточки или валик.Крепежные элементы для работыКрепежные элементы для работы

    Крепежные элементы для изготовления скамейки — трансформера

Этапы изготовления лавки-стола

  1. Первым шагом будет изготовление ножек каркаса. Для этого надо вырезать 8 абсолютно одинаковых брусков длиной по 70 см и на них сделать внизу и вверху косые срезы (также одинаковые), для того чтобы можно было получить идеальное равновесие при дальнейшей установке конструкции под определённым уклоном.Бруски для ножекБруски для ножек

    Бруски для ножек скамейки

  2. Далее мы делаем раму под две скамейки из отшлифованной обрезной высококачественной доски. Вырезаем четыре отрезка по 40 см и столько же отрезков по 170 см. На всех досках углы надо срезать так, чтобы затем можно было сделать два совершенно одинаковых прямоугольника немного продолговатой формы. Для их стыковки используем специальные приготовленные шурупы или гвозди. Но для начала высверливаем дрелью одинаковые отверстия в досках (длина досок 1,7 метра).Доски для рамыДоски для рамы

    Доски для рамы скамейки

  3. В каркасе конструкции надо сделать несколько прочных укрепляющих элементов, которые будут в дальнейшем формировать удобное сидение. Для этого мы берём деревянный брус и прибиваем его с шагом в 500 мм. Так мы разделим конструкцию на секции и осуществим защиту будущей скамейки от боковой деформации.
  4. Ножки надо прикрутить к сидению на расстоянии 10 сантиметров от всех углов по диагонали. Делаем это так, чтобы стыки оказались возле «швов» или немного дальше. Здесь очень важно сделать максимально качественные элементы конструкции, то есть закрепить на 2 или 3 болта, которые проходят сквозь брус и верхнюю часть приготовленных ножек. В брусе надо сделать пазы, в которые мы будем прятать шляпки болтов. А под гайкой мы срезаем ножовкой лишнее.Прикручиваем ножки в планкамПрикручиваем ножки в планкам

    Прикручиваем ножки к планкам скамейки

  5. Далее делаем из бруса прямоугольный элемент размером 70х170 см, который с внутренней части соединяем дополнительными деталями, обеспечивающими жёсткость конструкции. В дальнейшем данный элемент мы используем для устройства спинки или столешницы.
  6. На данный момент каркас мы не закрываем щитами, так как будет тяжело собирать весь механизм в единое целое. Также осложнится перенос конструкции.
  7. Три получившихся элемента мы соединяем в общую систему. Эта работа достаточно сложная, так как надо будет работать с большими частями будущей скамейки — трансформера. Лучше всего всю работу производить на ровном полу или на специальном большом столе. Все соединения мы делаем подвижными и скрепляем их шарнирами или обычными болтами.Соединяем элементы скамейки саморезамиСоединяем элементы скамейки саморезами

    Соединяем все элементы скамейки саморезами

  8. Отрезаем два бруска длиной по 40 см для крепления их между скамейкой и щитом стола по углам. Они будут находиться внизу щита, но с боковой стороны самой скамейки.Элемент скамейкиЭлемент скамейки

    Деревянный элемент скамейки

  9. Отрезаем ещё два бруска длиной по 110 см, чтобы спинка получилась наклонной. Крепим их саморезами или другими крепёжными элементами у другой скамьи, но в этом случае крепёж размещается не с ближней стороны, а в самом центре. Иначе мы не сможем правильно соединить две скамейки воедино между собой.
  10. После того как мы соберём всю конструкцию, а работу каждого подвижного элемента тщательно проверим, можно будет начинать обшивать каркас с внешней стороны. Для этого мы берём обрезную хорошо отшлифованную доску, но можно взять брус или ЛДСП (если скамейка — трансформер не будет постоянно стоять на улице). Таким образом, мы выполнили технический этап работы.Готовая скамейка — трансформерГотовая скамейка — трансформер

    Готовая деревянная скамейка — трансформер в собранном и разобранном виде

Советы по отделке

Скамейку — трансформер можно покрыть морилкой и затем водоотталкивающим лаком, которым красят палубы яхт. Лак сохнет около 36 часов. Но всё равно скамейку, покрытую лаком, не рекомендуется держать на улице под дождём и снегом.

Если вы планируете всё-таки установить её на постоянное место на приусадебном участке, то можно покрасить конструкцию водостойкой краской, которая будет сохнуть около суток. Один раз в несколько лет краску необходимо обновлять, чтобы деревянные элементы не начали гнить, покрываться плесенью и в них не заводились различные паразиты.

Если конструкция выполнена правильно, и вы будете за ней ухаживать, то она прослужит вам не менее 20–25 лет. Очень часто мастера заменяют дерево металлом, что смотрится не так красиво и эстетично, но срок службы существенно увеличивается.

Окрашиваем элементы скамейки морилкойОкрашиваем элементы скамейки морилкой

Окрашиваем все элементы скамейки морилкой

Второй вариант скамейки-трансформера из металлического профиля и дерева

Материалы и инструменты для конструкции

Скамейка — трансформер из металлического профиля делается аналогично деревянной, но только с некоторыми изменениями.

Чертёж металлической скамейкиЧертёж металлической скамейки

Чертёж металлической скамейки — трансформера с деревянными сидениями

Для изготовления такой скамейки нам понадобится:

  • Квадратная труба металлическая с сечением 25х25х1,5 мм (4 отрезка по два метра и 2 отрезка по 1,5 метра). Так мы сможем сэкономить, и у нас будет минимальное количество отходов.
  • Деревянные доски — около 8 штук.
  • Кроме основных инструментов нам понадобится сварочный аппарат и набор электродов.
  • Болты, гайки, шайбы.
  • Краска для металла или водоотталкивающий лак.
  • Антисептические пропитки для дерева.
  • Шлифовальная машинка.Металлическая труба для скамейкиМеталлическая труба для скамейки

    Металлический профиль для изготовления скамейки — трансформера

Этапы изготовления конструкции

  1. Очищаем все металлические профили от ржавчины для того, чтобы затем нам было легко работать с материалом — варить трубы и красить их.Шлифуем и очищаем трубыШлифуем и очищаем трубы

    Шлифуем и очищаем от ржавчины трубы

  2. А затем по составленному чертежу режем заготовки размер в размер.Заготовки для скамейкиЗаготовки для скамейки

    Заготовки для изготовления скамейки

  3. Изготавливаем каркас сидения. Для этого свариваем трубы как показано на рисунке и при необходимости усиливаем конструкцию.Изготавливаем конструкцию сиденияИзготавливаем конструкцию сидения

    Изготавливаем конструкцию сидения скамейки

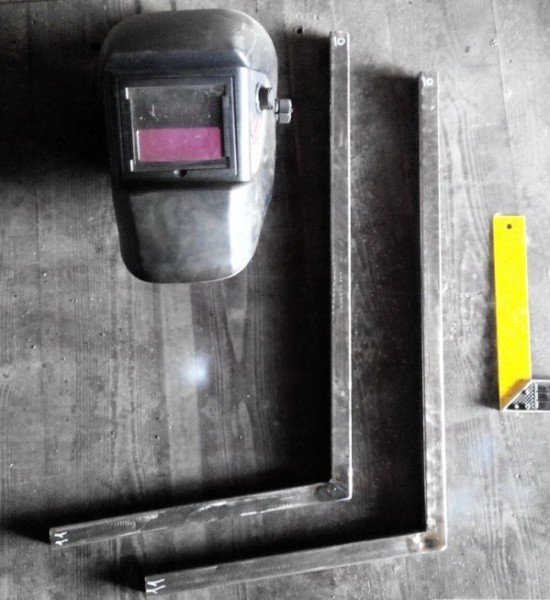

  4. В дальнейшем эта конструкция будет выполнять роль стола, а также спинку лавки. Также нам пришлось немного сменить угол.Свариваем каркас столаСвариваем каркас стола

    Свариваем элементы каркаса стола под определенным углом

  5. Свариваем ещё одно сидение.Элементы сиденияЭлементы сидения

    Два элемента сидения скамейки

  6. После осуществления всех сварочных работ мы начинаем сверлить отверстия и скручивать все на специальные мебельные болты (их длина должна быть не менее 60 мм). Затем мы вставляем шайбы между железными элементами конструкции, чтобы она легче раскладывалась.Предварительная сборка скамейкиПредварительная сборка скамейки

    Предварительная сборка конструкции скамейки

  7. Здесь мы видим окончательный вариант скамейки — трансформера, где доварена дополнительная прочная нога к одной из лавок и несколько изменён угол и выпад ноги во второй лавке, так как в спинке был измене угол наклона, и он стал более крутым. Для того чтобы скамейка не перекидывалась, надо было переваривать конструкцию.Скамейка, сделанная своими руками, в собранном видеСкамейка, сделанная своими руками, в собранном виде

    Скамейка — трансформер в готовом собранном виде с прикручеными сидениями и спинкой

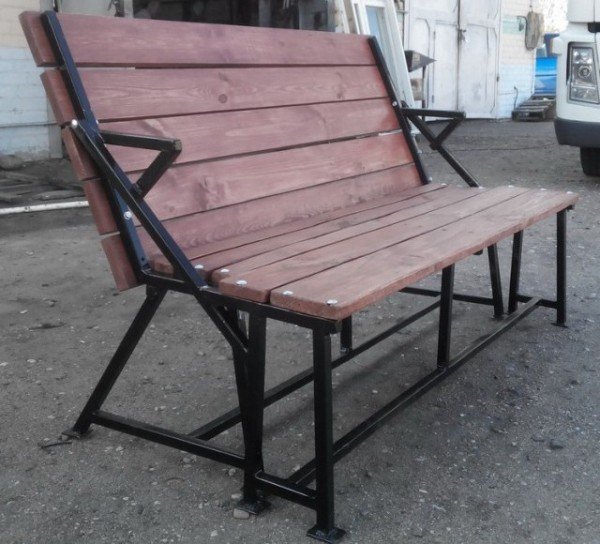

  8. Для ножек вырезаем «пятки» размером 50х50 мм из металлического листа для того, чтобы скамейка было более устойчивой и не «утопала» в землю, если будет стоять на мягком грунте.Готовая лавка— трансформер с приваренными «пятками» для устойчивостиГотовая лавка— трансформер с приваренными «пятками» для устойчивости

    Готовая окрашенная скамейка — трансформер с приваренными металлическими «пятками» для устойчивости на мягком грунте

  9. В зависимости от размеров конструкции отрезаем доски и хорошо их отшлифовываем. Это будут наши сидения лавочек и поверхность стола.
  10. В результате получаем отличную готовую конструкцию скамейкитрансформера.

Отделка лавочки

Затем мы все доски хорошо пропитываем антисептическим средством, антипиреном и даём им высохнуть. Окрашиваем водоотталкивающим лаком, масляной или акриловой краской. Наносим лак или краску в несколько слоёв.

окрашиваем доски морилкой или лакомокрашиваем доски морилкой или лаком

окрашиваем доски для сидения и спинки морилкой или лаком

Металлические элементы можно покрасить специальной эмалью с помощью пульверизатора. Перед покраской все швы необходимо хорошо зашлифовать, чтобы не было видно стыков.

Окрашиваем металлические элементы конструкцииОкрашиваем металлические элементы конструкции

Окрашиваем металлические элементы конструкции скамейки чёрной эмалью

Видео: Как сделать скамейку-трансформер своими руками

Какой бы вариант скамейки — трансформера вы ни выбрали, необходимо заметить, что она сможет быть полезной в любых случаях жизни. Весной или летом вы сможете собрать у себя на приусадебном участке своих друзей и устроить прекрасный «пир» с шашлыками, а раскладная лавочка поможет разместить легко около 6–8 человек и всем будет удобно. А в обычные дни вы сможете сложить её и просто использовать для отдыха после тяжёлой работы на своём приусадебном участке. Также вы сможете гордиться своей работой и быть уверенным в том, что конструкция, собранная своими руками, прослужит вам долгие годы.

пошаговая инструкция по изготовлению складной скамейки с фото, видео и чертежами

Люди уезжают загород, чтобы хорошо провести время и отдохнуть от городской суеты. Неудобство не должно доставлять ничего. Даже мебель делается практичной. Каждый дачник скажет вам, что дачная мебель должна быть красивая, полезная и многофункциональная.

Один из лучших вариантов дачной мебели — это скамейка-трансформер. Это прекрасная скамейка станет удачным атрибутом на вашем пригородном участке. Готовую конструкцию можно приобрести в магазине. Но, вполне, возможно соорудить самостоятельно. Полное описание этого процесса со всеми чертежами мы с вами и разберём.

Преимущества выбора модели трансформера

Такая скамья становится необходимым атрибутом по нескольким причинам. В сложенном состоянии это удобная скамейка со спинкой, а раскладываясь, спинка превращается в стол, а место для сидения в 2 небольшие лавочки. Она занимает малое количество пространства. Компактность — её главный козырь. Лёгкий вес скамьи даёт возможность без труда перемещать её с одного места в другое. Для трапез на воздухе такой вариант дачной мебели будет иметь ряд преимуществ перед другими моделями.

Сделать самостоятельно такую прекрасную вещицу совсем не сложно. Для этого не обязательно обладать специальными навыками.

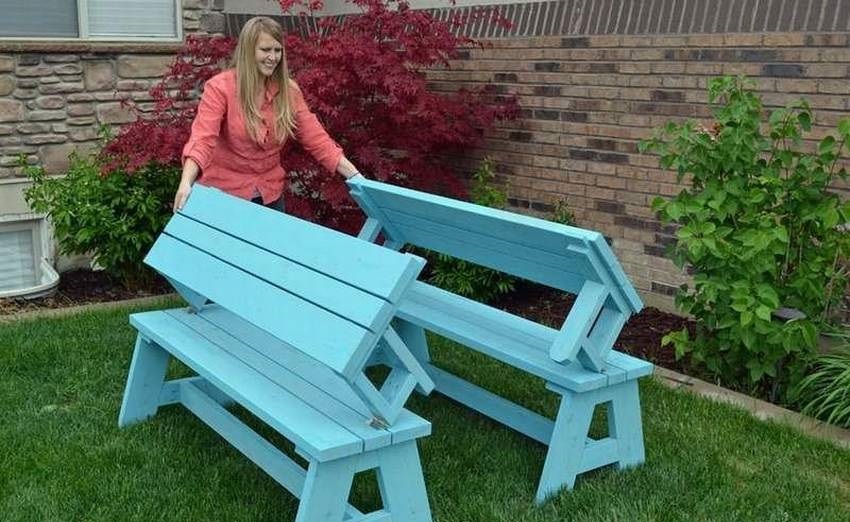

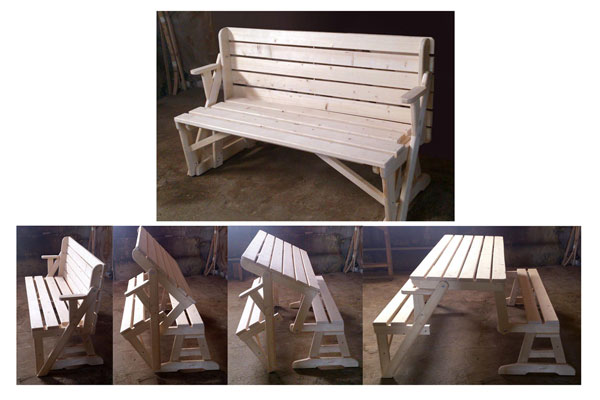

Скамейка-трансформерСкамейка-трансформер

На фото хорошо виден принцип работы скамейки

Видео: как выглядит и как работает такой лавка-стол

Необходимые инструменты и материалы

Чтобы не отвлекаться от работы, приобретите заранее всё необходимое для создания этого дачного атрибута. Подготовьте ножовку по дереву или болгарку. Вам понадобятся отвёртки, но наличие шуруповёрта облегчит задачу. Запаситесь дрелью. В идеале электродрель, но можно обойтись и простой. Ну и куда же без линейки, строительного уровня и угольника?

Строительные инструментыСтроительные инструменты

Инструменты, которые нужны для безотрывной работы

Из материалов вам необходимы будут дерево, наждачка и саморезы.

Чтобы не смотреть в экран телефона или компьютера, распечатайте себе схему со всеми чертежами и замерами скамейки.

Скамейка-трансформер своими руками: чертежи, размеры, подготовка

ЧертёжЧертёж

Простой чертёж скамьи, по которому понятна схема работы

В первую очередь необходимо разобраться с деталями, которые нужны для создания скамейки.

Скамья-трансформерСкамья-трансформер

Детализация элементов скамьи

Модель состоит из двух лавочек и спинки, которая играет роль столешницы. Самое трудное — это держать в голове готовый образ скамьи, чтобы понимать сколько и каких деталей нужно. Именно поэтому под рукой лучше иметь нарисованный чертёж. В первую очередь подготовьте все элементы конструкции по отдельности. На завершающем этапе работы их нужно будет просто соединить между собой.

Лавочки отличаются по ширине. Первая скамья делается размерами 1180х25 миллиметров. Для её создания возьмите доски в 20 миллиметров толщиной, длинной 1180 миллиметров и шириной 125 миллиметров.

Затем, сделайте ножки. Их должно быть 4 штуки. 2 из них имеют размеры 370х110 миллиметров и ещё 2 — 340х110.

И доски для ножек и для лавок нужно хорошенько отшлифовать, используя болгарку со специальным кругом или наждачку.

Ножки, одинаковых размеров, соедините между собой пластинами из металла. В высоту, соединённые ножки должны быть 450 миллиметров, а ширина основания 370 миллиметров. Возьмите два элемента размером 1180х125 мм и прикрутите их к основаниям. Таким образом сделано сиденье.

Чтобы доски не лопнули, т. к. имеют маленькую толщину, перед тем как закрутить саморезы, сделайте несколько отверстий меньшего диаметра примерно в тех местах, где будут сидеть люди.

Проведите замеры первой лавки. Её ширина снаружи должна быть 1180мм, а внутри 1140 мм.

Приступайте ко второй скамейке. Её ширина 1090х220 мм. Для сиденья вам понадобятся 2 хорошо отшлифованные заготовки размером 1090х110 мм. Для ножек вам понадобится 8 заготовок. Четыре ножки должны иметь размер 320 мм, две — 220 мм и ещё две размером 400х90 мм.

Деревянным шкантом, клеем и саморезами к брусу в 220 мм прикрепите к ребру доску. То же самое сделайте и с другим таким же бруском. Соберите заготовленные элементы ножек в виде буквы «А», где верхней частью будут бруски по 220 мм, а боковые элементы — брускив 320 мм. Внутреннюю перекладину выпилите в виде распорки. Соедините всё саморезами и металлическими уголками. Нижняя часть буквы «А» должна иметь расстояние в 300 мм.

К А-образным основаниям прикрутите элементы сидения. В собранном виде ширина второй лавочки должна быть 1090 мм, если мерить сиденье и 1130 мм — ширина по ножкам. Если вы поставите две лавочки вместе, то получится большое сиденье из четырёх досок одной высоты.

Скамья-трансформерСкамья-трансформер

Некоторые элементы конструкции

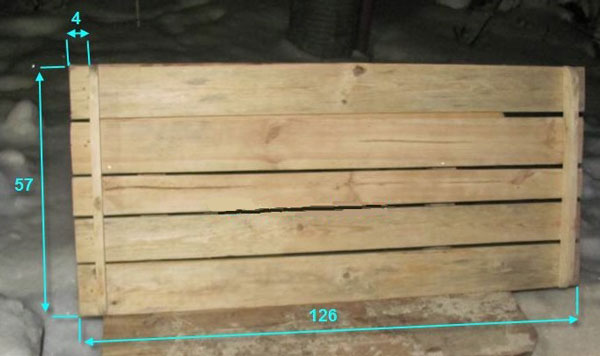

Теперь необходимо соорудить спинку-столешницу. Она делается из пяти заготовок толщиной в 80 мм, общая площадь которых составляет 1260х570 мм. Чтобы соединить эти 5 элементов, используйте 2 бруска размером 570х40 мм. Соедините саморезами планки по бокам этими брусками, оставляя с края 40 мм.

Прикрепите к одной из сторон сделанной столешницы-спинки два деревянных упорных элемента. Толщина, длинна и ширина упор должна составлять 20х400х100 мм соответственно. На одной из сторон обеих упоров сделайте спил углом в 115 градусов. Это будет наклон спинки скамейки-трансформера. Они крепятся саморезами на внутренние стороны планок спинки в 140 миллиметрах от края.

Установите столешницу на упоры и плотно прижмите её к ножкам. В упоре и вертикальном бруске проделайте отверстие, диаметр которого должен составлять 7 миллиметров. Соедините элементы 80-миллиметровыми мебельными болтами. Установите шайбы из металла между упорными конструкциями. Шляпки болтов должны быть спрятаны внутри дерева, а не вылазить наружу, а само соединение болтов должно двигаться, меняя угол спинки-столешницы. Попробуйте её подвигать, чтобы проверить правильность сборки.

Фотогалерея: элементы конструкции в отдельности со всеми размерами

Видео: чертёж скамейки-трансформер

Окончательная сборка

Скамейка-трансформерСкамейка-трансформер

То, что должно получится в конце работы

Теперь нужно соединить друг с другом две лавочки и сделать подлокотники.

Подлокотники делаются из брусков размером 80х220 мм и четырёх — 60х270 мм. Деревянным шкантом или столярным клеем эти заготовки нужно соединить. Крепятся они на выступающие элементы ножек лавочки №1. Упор при этом должен быть в планки столешницы.

Сделайте рычаги из двух заготовок размером 880х60 мм. Они крепятся с обеих сторон лавки №1 и соединяют её со спинкой. Длинна рычага, в отличие от ширины, не меняется для указанных размеров скамейки.

Мебельными болтами прикрепите рычаги к ножкам скамьи и планке спинки-столешницы, предварительно сделав разметку и просверлив под них отверстия. С одной строны рычага отверстие делается в 50 мм от края, с другой в 10 мм. В планке столешницы по длине к отверстию нужно отступить 120 мм, а по высоте 10 мм.

Видео: самостоятельное изготовление скамьи-трансформер

В общем, скамейку самостоятельно сделать совсем не сложно, а пользы от неё будет очень много. Если вы найдёте в себе силы и время на её создание, то ни разу не пожалеете об этом. Следуя всем чертежам, схемам и рекомендациям, у вас обязательно получится замечательный дачный атрибут. Удачи!

Ольга МорозоваОльга МорозоваЗдравствуйте. Меня зовут Ольга. Мне 27 лет. По образованию — журналист. Оцените статью: Поделитесь с друзьями!
Скамейка-трансформер своими руками (пример изготовления и чертежи)

 Людей, наделенных креативным началом, в нашей стране очень много. И придумывают они часто очень оригинальные идеи. К примеру, как сделать на даче скамейку-трансформер. За ней можно посидеть семьей семьей, и попить чаек. А можно ее сложить, и уже на скамейке со спинкой насладиться прохладой вечера. В общем, это нечто такое меняющее свой облик и удобства эксплуатации в зависимости от сложившейся ситуации. Вы думаете такое невозможно. Это зря!
 Итак, как же сделать такую скамейку-трансформер, об этом мы и расскажем в нашей статье. Приведем пример ее изготовления и чертежи, по которым вы сможете изготовить и свой экземпляр.

Технология изготовления скамейки-трансформера своими руками

Как всегда, все начинается с планирования. Для начала чертим скамейку в автокаде, или другой, подобной графической программе. Хотя можно воспользоваться и нашими чертежами, которые мы приведем в конце статьи, так как чертежи немного оличаются от представленной скамейки.

На худой конец можно набросать скетч и на литске бумаге. Все дело в том, чтобы скамейка в итоге выполняла свои главные функции, то есть трансформировалась из скамейки со спинкой, в две лавочки и столик. Первый вариант, это, так сказать скамейка «разобранном» виде (лавочки и столик), второй – скамейка собрана, и представляет собой обычную скамейку со спинкой.
 Затем закупается материал. Это струганная доска 35х120х6000 мм. Распиливается в размеры скамейки (по ее ширине). Доски для сиденья и для столешницы остаются шириной 120 мм, остальные распускаются на рейки по 50 мм. Рейки пойдут в дело для соединения лавочек и стола.

Бруски нарезаются в размер и на концах брусьев просверливаем отверстия для крепежа. Бруски применяем в качестве ножек, для стола и лавочек.

Крайние доски на столешнице делаются более сложной формы – волнистые.

Затем приобретаются черенки диаметром 22 мм. В досках столешницы сверлим отверстия диаметром 22 мм на глубину 30 мм. Для этого хорошо подойдет сверло из набора для установки ручки в дверь.

Края деталей закругляются ленточной машинкой с зерном 60.

Кромки досок обрабатываем фрезером.

Производим сборку заготовленных деталей.

В качестве крепежа используются шурупы 6х70, 6х90, винты 8х80.

Красим дерево морилкой под тиковое дерево.

Подвижные части соединяем шарнирами, неподвижные – шурупами и винтами.

В промежутки между досками столешницы вставляем кусочки черенка.

Делаем упор для спинки скамейки.

Затем скамейку покрываем лаком, наждачкой убираем ворсинки.

Так выглядит скамейка в «разобранном» виде.

А так в собранном.

Скамейка 2 в 1 готова к эксплуатации на вашем дачном участке. Теперь как мы и обещали, приведем чертежи. Они незначительно отличаются от представленной скамейки, а именно опорными ножками. Сосбтвенно говоря, сейчас все уидите сами.

Чертежи с размерами для скамейки — трансформера

Как мы уже упоминали ранее, этот вариант незначительно отличается от того, что представлен выше. Разница лишь в опорных ножках для одной из скамеек. По сути, вы можете изготовить ножки по аналогии с вариантом выше, либо воспользоваться идеей с чертежа. В первом случае, устойчивость скамейки будет выше, но при этом чуть сложнее сама конструкция, а значит и процесс ее изготовления. На каком их вариантов остановиться решать вам, но теперь у вас есть чертежи с основными размерами для такой скамейки.

Второй вариант с чертежами, приведен для скамейка сделаной из профиля квадрат — трубы. Чертежи приведены ниже.

Для того чтобы посмотреть чертежи в полном размере, вы можете сохранить картинку к себе на компьютер, либо кликнуть на нее и открыть в новом окне. В том и другом варианте чертеж можно будет открыть в максимальном разрешении. Теперь мы приведем пример изготовления такой скамейки на основании последнего чертежа.

Пример изготовления скамейки — трансформерами своими руками с фото

1. Закупаем материал, труба — квадрат, сечение 25*25*1.5 мм 4 куска по 2 метра и 2 по 1.5 м , в таком раскладе минимальные отходы.

2. Зачищаем от ржавчины , в дальнейшем проще готовить к покраске и легче варить, не так трудоемко.

3. По чертежу в размер режем заготовки.

4.Сидение из заготовок. Стоит обратить внимание, что потом необходимо доработать конструкцию под себя, т.к. по чертежам в определенных узлах и углах лавка получается очень хлипкая. Усиливаем по необходимости.

5. Это будущий стол , он же спинка лавки , здесь так же в дальнейшем пришлось сменить угол.

6. Ещё одно сидение , в дальнейшем будет понятно , что и куда, оно так же будет доработано , дальше все понятно…

7. После сварки, сверления отверстий, скручиваем все на мебельные болты длиной 60 мм , между металлическими частями вставляем шайбы , чтоб легче было раскладывать. На этом фото лавка ещё в первоначальном варианте, без изменений.

8. Здесь уже окончательный вариант, доварена дополнительная нога к одной лавке и изменен угол и вынос ноги в другой лавке, т.к. спинка изменила угол наклона на более крутой, что бы не было опрокидывания пришлось переваривать.

9. Разбираем, свариваем, шлифуем и красим.

10. Доски на стол и сидения лавок были вырезаны, вымерены, прикручены . Затем все разобрано и отшлифовано машинкой с наждачной бумагой шероховатостью 320. Окрашено Тикурилой, махаон, пропитка с воском для наружных работ. Справа доски выкрашены за 2 раза, центральные пока только раз. Стоит отметить, что на стол доску стоит подбирать тщательно, без пропеллеров и одинаковую по толщине.

11. Ну и собственно готовый вариант. Вещь по функционалу получилась отличная.

12. Под ножки лавок вырезаем пятаки 50*50 мм из листового металла. Вварим , чтобы можно было лавку поставить и на землю, не будет проваливаться в землю.

13. Металл красил эмалью 3 в 1, пульверизатором на 2 раза .

14.Прайс на данное изделие вышел приемлемый, порядка 30 долларов , тогда как готовую продают 150 долларов.

15. Вот вариант в разложенном виде, удобная вещь получилась, для 6 –ти человек весьма просторно. Длина получилась 1.57 метра , ширина сидения в сложенном виде 48 см, изначально в проекте длина была 1.85 метра.



16. Ну, и на окончание небольшая смета: металл порядка 12 долларов, болт , гайк , шайбы около 5 долларов, электроды 2 мм -0.5 кг – 3 доллар , краска был , пропитка для дерева 5 долларов , сам материл для лавок и стола примерно 15 долларов.

Подводя итог о скамейки — трансформере своими руками

О удобстве такой скамейки мы говорили еще в самом начале статьи. Действительно, скамейка идеально подойдет для небольших садовых участков, когда необходимость накрыть на стол возникает не каждый день. А вот при необходимости, ее можно расправить и посидеть уже компанией. В другие же будние дни, скамейку можно использовать как «обычный» экземпляр.

Также вы можете ознакомиться с другим материалом на нашем сайте, рассказывающем о изготовлении скамейки для вашего садового участка «Скамейка своими руками».

Скамейка трансформер — Чертежи, 3D Модели, Проекты, Интерьер и мебель

Лавка трансформер\~$ансформер.a3~

Лавка трансформер\Левый стул\~$вый стул.a3~

Лавка трансформер\Левый стул\Доска короткая стул.m3d

Лавка трансформер\Левый стул\Доска стул.m3d

Лавка трансформер\Левый стул\Левый стул.a3d

Лавка трансформер\Левый стул\Труба 1 — 1.m3d

Лавка трансформер\Левый стул\Труба 1.m3d

Лавка трансформер\Левый стул\Труба 3 -3.m3d

Лавка трансформер\Левый стул\Труба 3.m3d

Лавка трансформер\Левый стул\Труба 4 -4.m3d

Лавка трансформер\Левый стул\Труба 4.m3d

Лавка трансформер\Левый стул\Труба 8-8.m3d

Лавка трансформер\Левый стул\Уголок стуло.m3d

Лавка трансформер\Правый стул\Кронштейн.m3d

Лавка трансформер\Правый стул\Правый стул.a3d

Лавка трансформер\Правый стул\Труба 5 — 5.m3d

Лавка трансформер\Правый стул\Труба 5.m3d

Лавка трансформер\Правый стул\Труба 7 — 7.m3d

Лавка трансформер\Правый стул\Труба 7.m3d

Лавка трансформер\Стол\Доска стол.m3d

Лавка трансформер\Стол\Кронштейн.m3d

Лавка трансформер\Стол\Пластина.m3d

Лавка трансформер\Стол\Стол.a3d

Лавка трансформер\Стол\Труба 2.m3d

Лавка трансформер\Стол\Труба 6.m3d

Лавка трансформер\Стол\Труба 8.m3d

Лавка трансформер\Стол\Уголок стол.m3d

Лавка трансформер\Трансформер.a3d

Лавка трансформер\Левый стул

Лавка трансформер\Правый стул

Лавка трансформер\Стол

Лавка трансформер

Скамейка-трансформер, преимущества мебели, варианты дизайна

При оформлении приусадебного участка нельзя обойтись без удобных лавочек. Они являются важным элементом дизайна территории, позволяют наслаждаться красотами природы и отдыхом. Огромной популярностью пользуется скамейка-трансформер, которая раскладывается при необходимости. Благодаря разнообразию готовых чертежей, мастер-классов, схем можно изготовить конструкцию самостоятельно.

Особенности и преимущества изделия

Скамейки-трансформеры представляют собой простые, но функциональные конструкции. Главное отличие от обычной дачной мебели заключается в наличии специальных механизмов. В сложенном виде это простая лавка, в разложенном – вместительный столик с парой комфортных скамеек. Изделия отличаются мобильностью, поэтому подходят для установки в любом уголке участка. Складные модели скамеек обладают рядом преимуществ:

  1. Компактностью – в сложенном виде лавочка занимает совсем немного места.
  2. Многофункциональностью – дополнительные посадочные места и столик появляются за счет несложных манипуляций.
  3. Долговечностью – скамейки, выполненные из грамотно выбранного материала, отличаются длительным сроком эксплуатации.
  4. Простым механизмом – с ним способен справиться даже ребенок.
  5. Универсальностью – подходят для использования на даче, загородной усадьбе, в саду. Скамейки выполняют декоративную роль в ландшафтном дизайне и являются удобной мебелью для семейных посиделок.

Складная модель отличается привлекательным внешним видом. Она смотрится благородно даже без использования декора. К тому же, скамейку довольно просто изготовить самостоятельно.

Компактность Многофункциональность Долговечность Простота механизма Универсальность

Разновидности и интересные варианты дизайна

Чтобы выбрать подходящую скамейку-трансформер, необходимо учитывать количество людей, которые будут располагаться на ней. Число посадочных мест зависит от вида конструкции:

  1. Скамейка-стол с лавочками. Данная разновидность является наиболее распространенной. При помощи простых манипуляций модель превращается из одной скамьи в две со столиком. Преимущества: вмещает до 6 человек, не загромождает пространство. Недостаток скамейки – не слишком привлекательно выглядит в сложенном виде.
  2. Скамейка-конструктор. В разобранном состоянии обеспечивает посадочными местами до 6 человек, в сборном – двоих; дополняется столешницей. Преимущества: удобство использования, функциональность. Недостаток скамейки – более скромные возможности по сравнению с предыдущим вариантом.
  3. Скамейка-цветок. Похожа на конструктор, но есть и отличия – в собранном виде имеет форму бутона. Преимущества: регулировка элементов спинки, вмещает до 5 человек. Недостаток – выемки и ячейки на сидениях.

Существуют и другие варианты трансформера. Модель с двумя скамейками отличается простотой конструкции и изготовления. Угловое изделие может включать разное число поворотов, обеспечивает большое количество посадочных мест. Вариант в виде журнального столика отличается оригинальным дизайном, подходит для отдыха, чтения, работы за ноутбуком. Шестиугольный стол-скамейка привлекает внимание, вмещает до 8 человек.

Ценителям нестандартных решений придется по вкусу модель из двух стульев, которая трансформируется в обычную лавочку, скамью для размещения пары друг напротив друга, а также изделие с боковым столом.

Скамейка-стол с лавочками Конструктор Шестиугольная скамейка

Материалы изготовления

Чтобы сделать стол-трансформер своими руками, необходимо уделить особое внимание материалу, от которого зависит качество и долговечность конструкции. В большинстве случаев мастера используют:

  1. Деревянные доски и брус. Оптимальны для изготовления моделей скамеек в классическом стиле. Древесина легко поддается обработке, позволяя придавать изделию любую конфигурацию. Обычно для работы требуется два человека, поскольку материал довольно тяжелый.
  2. Палеты. Подойдут для создания скамеек в стиле кантри или прованс. Рекомендуется использовать сырье иностранного производства, которое не имеет отметок о токсичности, не издает неприятных запахов. Материал необходимо тщательно отшлифовать, обработать защитными пропитками, нанести на поверхность лакокрасочные составы.

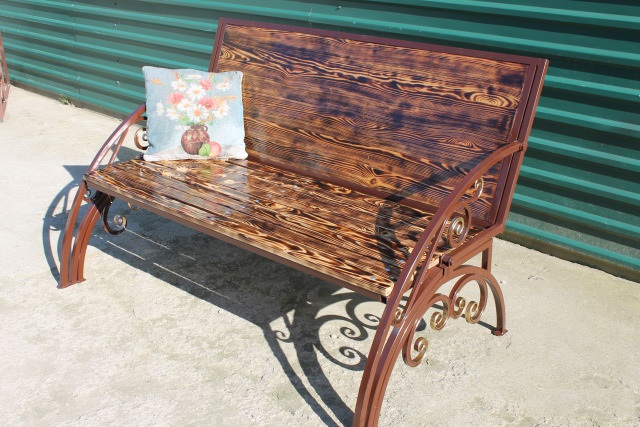

  3. Металл. Прекрасным вариантом для дачи станут сварные скамейки с коваными элементами. Изготавливаются конструкции из прямоугольного, круглого или квадратного профиля. Используется материал с толстыми стенками для устойчивости к нагрузкам.

Чтобы создать дешевую скамью и стол своими руками, можно использовать подручные материалы. Старые стулья, двери, мебельные щиты, ненужные тумбочки – все зависит только от фантазии мастера.

Деревянные доски и брус Палеты Металл

Схемы сборки и чертежи с размерами

При создании качественных скамеек-трансформеров своими руками чертежи имеют большое значение. В сети есть множество готовых схем, но при необходимости можно составить индивидуальный план. Для этого нужно иметь в виду следующую информацию:

  • в первую очередь необходимо продумать вариант конструкции с учетом количества посадочных мест, разновидности трансформации скамейки;
  • параметры лавочки должны полностью соответствовать площади участка, где впоследствии она будет располагаться;
  • на чертеже отмечается каждая деталь изделия и размеры скамейки;
  • определяются габариты подвижных элементов скамейки.

Типовая схема скамейки отображает весь процесс работы, вплоть до очередности выполнения того или иного действия, поэтому станет отличным помощником для начинающих. Чтобы рассчитать необходимое количество материала, учитывается его длина и сечение. Так, если толщина бруса – 8 см, то на создание одной ножки потребуются не менее 5 единиц.

Если сиденье скамейки производится из доски толщиной 4 см и шириной 9 см, для работы потребуется 5 дощечек длиной 150 см.

Элементы скамейки Типовой чертеж

Как сделать самостоятельно

Чтобы разобраться, как скамейку-трансформер сделать самостоятельно, необходимо использовать мастер-классы. Подробное описание включает в себя чертежи с размерами и фотографиями каждого этапа. Проще всего изготовить самостоятельно модели скамеек из дерева и металла.

Стандартная конструкция из дерева

Для работы потребуются следующие материалы и инструменты:

  • доски и брусья;
  • строительный уровень, рулетка;
  • винты;
  • саморезы;
  • маркер либо карандаш;
  • наждачная бумага;
  • металлические крепежи;
  • болгарка;
  • шуруповерт;
  • дрель.

Чтобы изготовить качественную лавку-стол, необходимо осуществлять все действия согласно инструкции:

  1. Две доски 120 х 12 см для сиденья тщательно шлифуются. Еще две – 37 х 10 см (для ножек) соединяются с металлическими крепежами так, чтобы они приобрели треугольную форму.
  2. Пара подготовленных досок прикручивается к ножкам саморезами. Отверстия просверливаются заранее.
  3. Нижняя часть сидений укрепляется распорками, которые фиксируются уголками и саморезами.
  4. Для второй лавки необходимы доски с параметрами 110 х 22 см. Ножки изготавливаются из бруса, присоединяются саморезами.
  5. К основанию прикручиваются доски, закрепляется сиденье, затем – распорки. Проверяется правильность сборки конструкции.
  6. Для столешницы берется 5 досок и 2 планки. Все элементы соединяются друг с другом. Столешница фиксируется к основанию.
  7. Устанавливается рычаг, отвечающий за трансформацию модели. Для этого потребуются две доски любой ширины длиной 88 см. Их концы закругляются.
  8. В рычаге, ножке и планке просверливаются отверстия диаметром 7 мм. Все элементы скамейки-трансформер соединяются при помощи мебельных винтов и гаек.

Для плотного крепления механизма необходимо прикрутить его к подлокотнику. После этого можно переходить к проверке функциональности готового изделия.

Точность соблюдения строительства стола с лавками определяется проверкой соответствия с чертежом. Внутренняя ширина конструкции должна составлять 115 см, внешняя – 120 см. Если эти параметры нарушаются, изделие складываться не будет.

Доски для сиденья отшлифовать, детали ножек соединить с металлическими крепежами Просверлить отверстия, саморезами прикрутить доски к ножкам, укрепить распорками Вырезать детали для второй лавки Изготовить ножки Соединить детали лавки Проверить правильность сборки Сделать столешницу Зафиксировать столешницу на основание Сделать подлокотники Установить рычаг Готовое изделие

Садовая мебель-трансформер из металлического профиля

Создание стола-скамейки трансформера своими руками – увлекательное занятие. Для работы потребуются следующие инструменты и материалы:

  • квадратные трубы 25 х 25 х 1,5 мм, всего шесть отрезков;
  • доски – 8 штук;
  • дрель;
  • болгарка;
  • шуруповерт;
  • шлифовальная машинка;
  • сварочный аппарат с набором электродов;
  • шайбы, гайки, болты;
  • краска по металлу.

Пошаговая инструкция поможет выполнить каждый этап работы правильно:

  1. Профили из металла зачищаются, удаляется ржавчина. Заготовки разрезаются в соответствии с планом.
  2. Для создания каркаса скамьи трубки свариваются. Высверливаются отверстия для мебельных болтов. Шайбы используются для более легкого раскладывания.
  3. Для ножек из металлического листа вырезаются элементы 50 х 50 мм. Все детали каркаса обрабатываются специальным составом.
  4. Доски нарезаются в соответствии с параметрами скамьи, шлифуются, пропитываются антисептиками и закрепляются на корпусе.

Металлическую конструкцию смогут сделать опытные мастера и новички, впервые столкнувшиеся с изготовлением садовой мебели. Желательно иметь опыт работы со сваркой. В противном случае изделие может получиться недостаточно прочным.

Чертеж Подготовить профиль Разрезать на заготовки нужных размеров Собрать каркас скамьи Сварить элементы Сделать второе сиденье Собрать конструкцию, установить доски Провести окончательную обработку всех деталей

Декорирование

Стол-скамья трансформер, который располагается на улице, нуждается в специальной обработке. Для дерева используется морилка, сверху – лак с водоотталкивающими свойствами. Но даже после этого не рекомендуется оставлять изделия под открытым небом. Капризы погоды негативно сказываются на ее долговечности и внешнем виде, поэтому можно перенести конструкцию на веранду или в беседку, закрыть навесом.

Если создается скамейка своими руками, можно украшать ее всевозможными способами. Наиболее привлекательно выглядит декор на сиденьях и спинках. Для этого используются:

  • изображения, нанесенные разноцветными акриловыми красками;
  • рисунки в технике декупаж;
  • очаровательные картинки, созданные электровыжигателем;
  • вырезанные на дереве растительные орнаменты, узоры;
  • фигурки животных, сказочных персонажей, выпиленные лобзиком.

Если конструкция была выполнена правильно, а уход за готовым изделием осуществляется регулярно, срок эксплуатации может достигать 25 лет и больше. Часто деревянные элементы скамеек заменяются металлическими, выглядит это не так привлекательно, но долговечность увеличивается в разы. Удобная и практичная садовая скамейка всегда актуальна на дачном или загородном участке. Сидя на ней, можно наслаждаться отдыхом, любоваться живописными пейзажами, беседовать с близкими людьми. Изготовить такой полезный предмет мебели можно самостоятельно, что позволяет воплотить в жизнь самые интересные дизайнерские задумки.

Видео

Скамейка трансформер своими руками — чертежи, размеры: стол скамейка трансформер, скамья трансформер, скамейка стол трансформер

Конечно же, самостоятельно построение любого изобретение — повод для гордости. Тем более что при этом происходит экономия денежных средств и получение удовольствия. Однако стоит понимать, что необходимо учитывать некоторые нюансы, особенности. И чтобы процесс работы был максимально продуктивным, написана данная статья, где будет рассказано о том, что следует знать и на какие моменты стоит обращать внимание.

Скамейка трансформер

Содержание статьи

Скамья трансформер

Предварительно желательно представлять, как характеризуется себя конструкция и на какие классификации она разделяется. Скамейка трансформер своими руками — чертежи, размеры являются важными критериями достижения положительного и ожидаемого результата.

Разновидности

Каждый будущий пользователь подбирает для себя наиболее подходящую модель на свой взгляд. Некоторые предпочитают, чтобы она вмещала трёх персон, для кого-то важно наличие столешницы. Поэтому существуют следующие виды:

  • Скамейка трансформерКлассический. Можно заметить, что с внешней стороны такое устройство выглядит скромным. Нет лишних деталей и различных элементов. Но в функциональности она может порадовать каждого. Вместимость данного сооружения достаточно велика. Кроме этого, при отсутствии гостей, есть возможность сложить агрегат на два посадочных места. Также стоит не забывать о присутствии небольшого стола, на котором без проблем может смело уместиться ноутбук или другие подобные предметы.
  • Складной вариант (скамейка-цветок). Несмотря на то что представленное устройство максимально схоже с предыдущим, у этого есть свои неповторимые особенности. По названию можно догадаться, что конструкция похожа на распускающийся цветок. Главным преимуществом является возможность передвигать составляющие спинки так, как угодно пользователю. Кроме этого, агрегат в слаженном виде достаточно лёгок для переноски.

Стол скамейка трансформер

Что касается данной разновидности, так это масса присущих ей достоинств. Так, в считанные секунды можно разложить всю конструкцию, причём не приложив к этому много усилий. Тем более аппарат способен превращаться из одной скамейки в другую — с наличием стола и двух сидений, которые способны вместить до 6 человек. В современном времени такая модель считается наиболее распространённой, обладает довольно высоким спросом среди потребителей.

Стол скамейка трансформер

Скамейка трансформер своими руками

Чтобы выполнить весь процесс максимально точно, рекомендуется следовать следующему алгоритму в представленной последовательности.

Чертежи и размеры

Предварительно нужно тщательно подготовиться. В этот шаг входит как выбор желаемого масштаба конструкции, так и дальнейшее создание наброска, по которому легче будет ориентировать в работе. Таким образом, ниже изображена проверенная схема с примерными параметрами. Конечно же, самым сложным действием в этом деле будет построение самого механизма. Именно за счёт него будет происходить трансформация устройства.

Чертежи и размеры

Выбираем материалы

Чтобы не было просчётов, следует изначально подготовить все необходимые детали. К ним, прежде всего, относятся:

  • Электрическая дрель.
  • Стандартный шуроповерт (если его нет, можно использовать отвертку).
  • Строительный уголь.
  • Болгарка.
  • Пила любого типа.
  • Специальный лак.
  • Шлифовальная машинка.
  • Изделия для крепления (саморезы, шурупы, болты и гайки).

Что касается самого материала, так в качестве него может быть любого образца доски и брусья. Главное, чтобы они были струганными. Всё следует отдавать предпочтение сосне, лиственнице или же берёзе.

СПРАВКА! Если вы желаете сделать максимально прочное изделие, то также есть возможность использовать дуб.

Вот в каких количествах и параметрах потребуются детали:

  • Два бруска с показателями 90 на 45 на 1445 миллиметров.
  • Пять брусков 90 на 32 на 1480 мм.

Пошаговая инструкция

Теперь, когда все необходимые инструменты и детали находятся на готовности, можно приступать к основному этапу всего процесса — непосредственно изготовление.

  1. Для начала следует собрать ножки для конструкции. Чтобы это сделать, нужно из брусьев вырезать 8 одинаковых изделий, длина которых должна быть 70 сантиметров. Для равновесия можно создать небольшие срезы со всех сторон.
  2. Скамейка трансформеПосле чего стоит приступить к строительству рамы. Нужно вырезать 4 части по 170 см и по 40. Далее их нужно состыковать и зафиксировать с помощью шурупов. Предварительно просверлив в них отверстия.
  3. Далее нужно взять брус и прибить его, тем самым разделив конструкцию на секции в 500 мм.
  4. Потом можно соединять ножки с сиденьем на расстоянии 10 мм от всех возможных углов. На это этапе желательно крепко затянуть все детали на 3 болта.
  5. После всего следует вооружиться бруском 70 на 170 и прикрепить его с дополнительными деталями.
  6. Все получившиеся изделия можно соединить в единую систему. Это рекомендуется делать с помощью болтов.
  7. Два материала, длины которых 40 сантиметров, нужно скрепить между скамейкой и щитом. А другие бревна (по 110 см) стоит прикрепить саморезами так, чтобы образовалась наклонная спинка.
  8. В завершение советуется проверить образовавшееся сооружение на прочность. Если результат удовлетворительный, можно приступать к обработке изделия. Тоесть следует взять машинку для шлифовки и выполнить технический этап.

Отделка

Чтобы обеспечить сооружению долговечность в эксплуатации, необходимо заняться качественной обработкой устройства. Для этого надо покрыть материал морилкой или же специальным лаком.

ВАЖНО! Средство высыхает в течение 36 часов, следовательно, пользоваться изобретением сразу после окраски нельзя.

В случае если вы собираетесь установить скамью на свежем воздухе, можно оснастить материал водостойкой краской. Это нужно для того, чтобы дерево не начало быстро гнить и покрываться плесенью. Кроме этого, при периодическом ухаживании, вы сможете гарантировать долгий срок службы конструкции.

Скамейка трансформер

Подпишитесь на наши Социальные сети

Стол скамейка своими руками. 800 фото, чертежи, пошаговые инструкции стол скамейка для дачи своими руками стол скамейка для дачи своими руками

У вас маленький дворик или терраса? Чтобы поужинать на свежем воздухе приходится выносить столик из дома? Решите эту проблему, сделайте скамейку стол своими руками. Есть много идей, как оптимизировать свободное пространство, скамейка трансформер, это только одно из решений. Чтобы сделать практичную мебель для дачи не надо дорогих материалов и сложных инструментов.

Здесь представлены простые примеры уличной мебели: садовые столы и скамейки, лавочки со столиком на двоих, столы для пикника со скамейками – совмещенные и раздельные конструкции. Если у вас есть обычные инструменты, немного опыта и свободное время, большинство моделей можно собрать за один день. Вам помогут сделать стол скамейку своими руками чертежи и пошаговые инструкции, представленные в этой статье.



Скамейка стол трансформер своими руками

скамейка стол трансформер своими рукамискамейка стол трансформер своими руками Отличный вариант, если вам надо сэкономить немного пространства.

скамейка стол трансформер своими рукамиКогда стол не нужен, его можно сложить и использовать в качестве скамейки, которая не требует много места. Посмотрите, как сделать скамейку стол трансформер своими руками. Это сборный проект, так как за основы взяты несколько похожий моделей. У автора проектирование и изготовление скамейки заняло почти 2 недели.

Инструменты, которые использовались для работы, довольно простые. Потребовались только столовая пила, фрезер, электролобзик и шлифовальный станок.

Приготовьте доски 30X180 -3500 мм. Две доски распилите пополам по ширине и две на 3 равные части. Самые тонкие пойдут на ноги и среднюю часть столешницы.

Конструкция состоит из 3-х частей. Часть с неподвижными сиденьями, часть со столом и часть с подвижными сиденьями.

Сначала установите фиксированное сиденье и измерьте длину подвижного сиденья. Верхняя часть стола монтируется с помощью пробок. Подлокотники устанавливаются позже.

Источник фото www.instructables.com/id/Convertible-Benchtable/

Стол для пикника и скамейка

стол для пикника и скамейкаПошаговая инструкция, как легко сделать стол для пикника, который за две секунды превращается в скамейку. Идеально подходит для террасы или маленького дворика.
Короткие опоры под столом подсоединяются после сборки ножек, чтобы облегчить доступ к шарнирам. Для верхней части сиденья использовались стальные стержни. С инструкцией можно  ознакомиться на сайте. Кроме этого, можно сделать дополнительную скамейку, чертеж показан на последнем фото в галерее.

Источник фото www.instructables.com/id/picnic-table-and-bench/

Стол скамейка своими руками чертежи

стол скамейка своими руками чертежиЭто классический вариант скамейки трансформера, только с некоторыми модификациями от автора. У этой модели есть опция «зажим», которая прибавляет высоту спинки.  «Захват» фактически добавляет немного комфорта для сидения и дает скамейке больше привлекательности.

Габариты

  • стол скамейка своими руками чертежиВ режиме стола для пикника общая площадь составляет 60 дюймов (1524 мм) в длину и 47-1 / 4 дюйма (1200 мм) в ширину.
  • В режиме скамейки общий размер 60 дюймов (1524 мм) в длину 21-1 / 2 дюйма (545 мм) в ширину
  • Высота 29 «(737 мм)

Этот комплект сделан исключительно из стандартных досок 2×4 (фактический размер 1 1/2 x 3 ½ ).

Здесь вы также найдете диаграмму распила деталей, пошаговые фотографии со схемой каждой отдельной части с размерами, а на сайте автора проекта прочитать инструкции с детальным описанием каждого шага.

стол скамейка своими руками чертежиРазмеры стола скамейки приведены в дюймах и миллиметрах. Сначала указаны дюймы, а затем их метрические эквиваленты в скобках — например: 2×4 (50 x 100 мм). Не путайте «номинальные» (только по названию) размеры при покупке досок. Они называются 2×4, но фактический размер составляет 1 1/2 x 3 1/2 дюйма (толщина и ширина). Метрический эквивалент 2×4 составляет 50 мм х 100 мм, который фактически 1 1/2 x 3 1/2 дюйма (38 мм x 89 мм). Короче говоря, фактический размер досок (толщина и ширина), используемых в этом проекте, составляет 1 1/2 x 3 1/2 дюйма (38 мм x 88 мм).

Материалы, необходимые для сборки стола скамейки своими руками

  • 9 досок 2×4 (50 мм x 100 мм) длиной 8 футов (2.44 м)
  • 4 болта 3/8 «(10 мм) длиной 3» (75 мм) с шайбами и гайками.
  • 80 шурупов для дерева 3 «(75 мм)
  • 2 угловых кронштейна
  • 6 оцинкованных гвоздей 6″ (150 мм)
  • Наружный клей для дерева.

Инструменты, которые вам понадобятся

• Круговая пила • Рубильная пила — способная разрезать точные углы, • Лобзик • Электрическая дрель, • Молоток, ручная пила, рулетка, карандаш, отвертка, уровень, хомуты,• сверло диаметром 3/8 «(10 мм) для болтов, сверло 1/8» (3 мм) для шурупов, сверло 1 «(25 мм) для зенкерования (вставки) головки болта.

стол скамейка своими руками чертежиДетали на схеме

[a] передняя нога

[b] задняя нога (внутренняя)

[c] задняя нога (внешняя)

[c1] задний стопор

[d] нижняя перекладина (задняя)

[e] перекладина для сиденья (задняя)

[f] удлинение ножки часть 1 (задняя)

[f1] удлинение ножки часть 2 (сзади)

[g] перекладина для стола

[g1] раздвижная остановка

[h] перекладина сиденья (передняя)

[h2] перекладина для сидения (передняя)

[i] распорка (задняя)

[k] доска сиденья(передняя)

[l] доска сиденья(задняя )

[м] доски столешницы

Зажим для спинки, если вы хотите сделать спинку немного выше, хотя это не обязательно, но так комфортней и красивее.

стол скамейка своими руками чертежиДля этого вам понадобится:

  • 1 шт. 2×6 (50 мм x 150 мм) длиной 60 дюймов (1524 мм)
  • 4 шт. 2×4 (50 мм x 100 мм) длиной 10 дюймов (254 мм).
  • шурупы диаметром 3 дюйма (75 мм) и немного клея.

С полной инструкцией, как собрать скамейку стол своими руками, можно ознакомиться на сайте.

Источник фото www.buildeazy.com/1pce2x4-1.php

Скамейка трансформер из металла

скамейка трансформер из металласкамейка трансформер из металлаЗдесь показано, как сделать скамейку трансформер из профильной трубы. Удобная конструкция, рассчитанная на шесть человек, в магазине такая скамейка стоит порядка 150-ти долларов. Если беретесь сделать скамейку своими руками, вам это обойдется как минимум в три раза дешевле.
Габаритные размеры: длина 157 см, ширина сидения в сложенном состоянии 48 см.
Какие потребуются материалы, а также инструкцию по изготовлению читайте на сайте автора этого проекта.

Источник фото www.yaplakal.com/forum46/topic1381232.html

Стол скамейка трансформер своими руками чертежи

стол скамейка трансформер своими руками чертежиЕсли вы находитесь в затруднительном положении с размещением уличной мебели во дворе или хотите поразить своих друзей уникальным проектом, вам стоит подумать о том, как сделать складную скамейку стол своими руками. Эта конструкция с красивым дизайном изготовлена из досок 2х4 и рассчитана на шесть человек.

Это простой проект, все можно сделать за несколько дней без особых усилий, конечно, при наличии необходимых инструментов.

Вот список деталей с размерами, необходимых для изготовления складной скамейки трансформера, все они обозначены разными цветами на диаграмме.

стол скамейка трансформер своими руками чертежиA  — 2 доски 2 × 4 длиной 14 1/2 «(37 см), 2 штуки — 16» (40,5 см)
B  — 2 доски 2 × 4 длиной 69 «(175 см), 4 шт. — 11 3/4» (30 см)
C  — 4 доски 2 × 4 длиной 72 «(183 см)
D — 1 доска 2 × 4 длиной 5 3/8 «(13,5 см), 1 шт. — 7 3/8″(19 см), 1 шт. — 15 3/8 «(39 см), 1 шт. — 10″(25,5 см)
E  — 4 доски 2 × 4 длиной 72 «(183 см)
14 штук 2 × 4 длиной 8 ‘(244 см)
2 1/2 «карманные винты, гвозди и шурупы.
Древесный наполнитель,  клей для дерева, пропитка, краска.

Как сделать складной стол для пикника

  1. Сделайте ножки, как показано на схеме.
  2. Сделайте раму.  Просверлите отверстия на обоих концах досок 11 3/4 «(30 см) и закрутите шурупами.
  3. Выровняйте края заподлицо и убедитесь, что углы расположены под прямым углом.
  4. Прикрепите ноги к раме сиденья, как показано на схеме. Просверлите сквозные отверстия через верхние части ножек и закрутите шурупами к раме.
  5. Равномерно распределите и прикрутите планки к раме сиденья. Чтобы создать равные промежутки, вставьте кусок фанеры между ламелями.
  6. Сделайте опоры для складной спинки. Вырезайте оба конца на 75 градусов.
  7. Затем отрежьте подлокотники, закруглите один конец, используя лобзик, и отшлифуйте края наждачной бумагой.
  8. Прикрепите планки к опорам спинки.
  9. Установите спинку и выровняйте опоры, как показано на чертежах. После этого зафиксируйте их на с помощью шарниров, чтобы сложить стол и превратить его в скамейку.

Когда вы складываете столешницу, скамейка будет выглядеть так же, как на рисунке.

Источник фото myoutdoorplans.com/furniture/folding-picnic-table-plans/

Стол из двух скамеек

стол из двух скамеекПосмотрите, как сделать стол для пикника, который легко превращается в две отдельные скамейки. Опоры вращаются, чтобы сформировать задние спинки. Подробные схемы, которые вы видите в галерее, представляют собой пошаговую инструкцию по изготовлению стола трансформера для вашего сада или двора.

Конструкция не сложная, по сути это две половинки стола с несложным механизмом поворота. Вы просто снимаете штифты и поворачиваете столешницу, которая становится спинкой.

Сядьте на скамейку и определите удобную позицию спинки. Закрепите опоры на задних ногах и просверлите отверстие, куда вставляется штырь. Сделайте это с двух сторон. Чтобы перевести скамейки в стол для пикника, просто снимите штифты и поверните спинку столешницы, после этого вставьте штифты для фиксации.

стол из двух скамеекЧто вам понадобится:

  • 7 досок 2×6 длиной 8 футов (244 см)
  • 4 доски 2×4 длиной 8 футов (244 см)
  • Оцинкованные наружные винты
  • 8 болтов длиной 4″ (10 см) с шайбами и гайками
  • Клей, наждачка, грунтовка, краска

Доски распиливаете по таким размерам

  • 4 шт. 2×4 длиной 28 7/8 «(73,34 см) задние ножки — оба конца отпилить на 10 градусов параллельно друг другу
  • 4 шт. 2×4 длиной 27 «(68,5 см) поддержка сиденья, два конца разрезаются на 10 градусов НЕ параллельно друг другу
  • 4 шт.  2×4 длиной 16 3/4 «(42,5 см) Передние ноги — два конца разрезаются на 10 градусов параллельно друг другу
  • 12 шт.  2×6 длиной 47 7/8 «(122 см) сиденья и столешница
  • 4 шт.  2×6 длиной 17 «(43 см) Настольные опоры

Инструкции на сайте. Если хотите сделать более длинный складной стол для пикника, используйте для столешниц доски 2,5 м и просто  добавьте в центр дополнительную ножку.

Источник фото www.ana-white.com/2011/05/picnic-table-converts-benches

Вот еще один пример, стол из двух скамеек

стол из двух скамеекстол из двух скамеекЭто стол для пикника с двумя функциями. Отлично подходит для семейного обеда на свежем воздухе, но также и легко превращается в две симпатичные садовые скамейки.

стол из двух скамеекстол из двух скамеекВерх складывается вниз, чтобы создать заднюю часть скамейки, чтобы удобно откинутся на спинку.
Подробные схемы на фото, это пошаговый план сборки. Размеры в дюймах, умножаем показатели на 2,54, получим размеры в сантиметрах. Если понадобится инструкция, ссылка на первоисточник под галереей.

Источник фото www.buildsomething.com/plans/P5DAC6A8E2D6C2FA7/Convertible-Picnic-Table-and-Bench

Это еще пример, как сделать стол скамейку своими руками

как сделать стол скамейку своими рукамикак сделать стол скамейку своими руками Готовая скамейка и готовый стол

Мебель-трансформер — советы архитекторов и чертежи | Своими руками

В любой маленькой комнате всегда не хватает свободного места для расстановки различной мебели. Например, для организации рабочего места, детского уголка, гостиной-спальни. И, конечно, для другой кровати, которая занимает значительную площадь в любой комнате и требует подходов с двух сторон шириной не менее 50 см. Поэтому возникает необходимость поиска необычной мебели и планировочных решений для организации комфортного жилого пространства.

В этой ситуации универсальная мебель — трансформер — приходит на помощь и становится актуальной, что поможет совместить несколько функций в помещении, а также украсить интерьер, несмотря на недостаток места.

Прежде всего, это относится к тем комнатам, в которых установлена ​​кровать. В дневное время с помощью подъемного механизма он быстро втягивается в нишу, уступая место жизненно важному пространству для других целей (рис. 1,2).

Вместо громоздкой кровати появляется компактный диван, активно используемый в дневное время (рис. 2).

Раскладная двуспальная кровать легко превращается в вертикальную стену, на тыльной (задней) стороне которой можно разместить несколько постеров или даже рисунков, украшающих интерьер (Рисунок 2).


Смотрите также: Скамья трансформер своими руками (фото + чертежи)


Стоит напомнить, что перед тем, как приступить к сборке самостоятельно, необходимо составить подробные схемы, позволяющие определить процедуру сборки мебели, и приобрести для этого необходимые строительные материалы.На чертеже необходимо указать размер кровати и размеры ее отдельных элементов, форму и размеры дополнительных ящиков, а также тип механизма, который можно складывать, убирать, поднимать и модульный.

Для механизма трансформации должны использоваться надежные и долговечные детали, которые должны выдерживать ежедневное использование и вес будущей конструкции. Их также нужно покупать заранее, они продаются в строительных супермаркетах.

Как показывает практика, наиболее рациональным вариантом трансформатора является труба подъемного механизма, другой — на подставке (рис. 1, 2).В вертикальном положении складная (опорная) подставка складывается, прижимаясь к фанерному основанию коробки. Для более комфортного и «мягкого» сна на этой кровати вы можете установить ламели между матрасом и фанерой, которые добавят пружинку на матрас и, соответственно, создадут дополнительный комфорт.

Интересен вариант планировки размещения кровати на полу под подиумом (рисунок 3). Напольный подиум расположен на высоте 45-50 см от пола. Под ним монтируется рама, на которой поддерживаются доски пола с мягким покрытием, например, ковролином.На краю подиума установлена ​​декоративная легкая стена из стоек. Затем они собирают основание — рамку-раму из досок (это было сказано и показано на рисунке 1,2).

Дно к раме прикрепляют роликовые механизмы, позволяющие скользить большей частью кровати под подиумом. Меньшая часть используется в качестве дивана, в котором наклонные подушки выполняют функции спинки. При необходимости вы можете полностью раздвинуть кровать под подиумом, тем самым освободив часть пространства в дневное время.

Среди различных вариантов планировочных решений шкаф-трансформер и кровать привлекаются одним устройством. В некоторых квартирах есть ниши, которые можно успешно использовать в этом дизайне. В нише размещен шкаф с кроватью с поворотным механизмом. С одной стороны кровать, а с другой — шкаф с полками. Плюсом этого дизайна является то, что полки и полки на задней части кровати всегда находятся под одним углом к ​​полу.

Что это за конструктивное решение? Фактически он состоит из двух основных элементов: рамы-коробки, которая выполняет функцию шкафа (рис. 4) (она заполняет нишу).И с ним соединяется еще одна коробка, в которой находится кровать.

Благодаря двум металлическим держателям кровать может менять свое положение, откидываясь и превращаясь в кровать для сна. Конструкция легко вращается вокруг своей оси благодаря поворотному механизму, установленному на полу и на потолке. В течение дня кровать поднимается и фиксируется с помощью специальных крепежных элементов, которые будут удерживать конструкцию в собранном виде, а весь блок поворачивается в сторону комнаты и представляет собой шкаф с полками.

Выбирая раскладную кровать с вращающимся основанием, вам не нужно каждый раз открывать полки перед складыванием кровати, что очень удобно.


См. Также: Книжная полка трансформер самостоятельно — фотопродукция


Основными требованиями к установке и эксплуатации этой мебели являются идеально ровные полы стен. При перекосах конструкция ослабляется, а также возможно заклинивание механизмов, возможно ослабление элементов крепления.

Несколько необычен стол-трансформер, в который будет приятно добавить, например, небольшую комнату в качестве журнального столика. Он состоит из нескольких объемных дисков (рис. 5), расположенных один над другим и соединенных вертикальной трубой.Он не превращается в полный стол, но становится больше благодаря стеклянным поверхностям, а также имеет дополнительную систему хранения. Все его поверхности отшлифованы и покрыты мебельным лаком в несколько слоев.


См. Также: Столик для трансформаторов самостоятельно: фотографии и рисунки


ПРИМЕЧАНИЕ: КАБИНЕТНАЯ КНИГА СВОИМИ РУКАМИ

ШКАФ ТРАНСФОРМАТОРА СО СВОИМИ РУКАМИ

МЕЧТА ЛЮБОЙ БОРЬБЫ — УДОБНОЕ РАБОЧЕЕ МЕСТО, ГДЕ ВСЕ В НАЛИЧИИ. ЖИВАЯ В МАЛЕНЬКОЙ КВАРТИРЕ, НЕ КАЖДЫЙ МОЖЕТ ПОЗВОЛИТЬ СЕБЕ ИГРАТЬ В РАМКАХ СЕМИНАРА, ГДЕ ВЫ МОЖЕТЕ НАЙТИ ТРЕБУЕМЫЕ МАТЕРИАЛЫ И РАБОТАТЬ С ЛЮБИМЫМ ПРОИЗВОДИТЕЛЕМ.МОЙ МУЖ — АРХИТЕКТОР, И Я ПОСТАНОВИЛ ЭТУ ПРОБЛЕМУ В СЕБЕ, СДЕЛАЯ КАБИНЕТ-ТРАНСФОРМАТОР ДЛЯ меня

В углу комнаты со стороны окна под трибуной была построена рама. Для этого мы заказали и установили сварную конструкцию из металлического профиля.

Идея заключалась в том, чтобы построить рабочее место на крыше здания и установить выдвижную кровать в нише внизу. Сделан шаг для легкого подъема на подиум. Затем тонкий металлический профиль был закреплен вокруг всей рамы и обшил конструкцию слоистым материалом повышенной износостойкости (класс 33-34).

Принимая во внимание размеры ниши, они сделали кровать снизу и установили роликовое крепление, с помощью которого оно легко выдвигается (используя его как кровать) (фото 1), а также скользит, превращаясь в диван для отдых или гости (фото 2)

На подиуме собран гардероб-трансформер. Дверь распашная (фото 3) и откатывается на колеса (фото 4, 5).

Внутри шкафа по всей длине и ширине они зафиксировали столешницу для рабочего места. Над ним в U-образной конструкции установлены полки с выдвижными ящиками без направляющих и крепления, при необходимости они полностью достают из своих кабинетов.

Внутри центральной ниши установлен стол для ноутбука, который можно снять и освободить дополнительное место для работы.

Ящик с ящиками для бумаги и мелочей был помещен в нижней части стола, и на нем был установлен принтер. Светодиодная лампа сверху (фото 6)

Несмотря на небольшую нишу в двери, на ней также были выдвижные ящики для хранения материалов ручной работы и бесплатная полка для книг, над которой также была установлена ​​лампа (фото 7). Складные ящики были закреплены на дне открытой полки (продается в магазине как «галошница» для обуви).На них удобно размещать листы бумаги и войлока, фоамиран, пластиковую упаковку (фото 8)

Я занимаюсь рукоделием сейчас не только с удовольствием, но и с комфортом!


Стол-стеллаж — трансформер своими руками

© Автор: Виктор Страшнов Архитектор

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ДОМАШНИЕ ТОВАРЫ ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

Ниже другие записи на тему «Как сделать своими руками — домохозяина!»

  • Резная кровать своими руками — фото Как сделать свой деревянный…
  • Раскладушка своими руками (фото) Как сделать раскладушку своей …
  • Скамья трансформер своими руками (фото + рисунки) Скамья и стол все …
  • Детская двуспальная кровать своими руками — рисунки Чертежи детской двухъярусной кровати для …
  • Кровать со спальным местом сверху и кладовая-кладовая внизу Кладовая-кровать «Сделай сам» Для экономии места …
  • Детская автомобильная кровать (+ ЧЕРТЕЖИ) КРОВАТЬ- АВТОМОБИЛЬ FERRARI СВОИМИ РУКАМИ Для изготовления…
  • Кровати с платками своими руками Как сделать детскую кроватку из …

    Подпишитесь на обновления в наших группах и поделитесь.

    Давайте дружить!

  • Стол трансформер своими фотографиями и чертежами | Своими руками

    Даже в самой маленькой квартире вы можете жить с комфортом, рационально используя каждый квадратный метр площади. Одним из решений является использование мебельных трансформеров

    Не сложно превратить шкаф своими руками в превращенный в полноценный стол. Особенно упрощает работу использование стандартных ламинированных мебельных плит и плит из благородных пород деревьев. В этом случае ваш трансформер, с соответствующим цветом и рисунком дерева, может стать естественным дополнением интерьера комнаты.

    Дизайн продукта прост и понятен (см. Рисунок). Габаритные размеры шкафа и, соответственно, его отдельных частей могут быть изменены при желании. Однако его высота не должна быть увеличена. В противном случае при раскладывании стола будет неудобно открывать верхнюю плиту столешницы. На чертеже детали A, B и D, которые образуют таблицу.

    В сложенном положении они закрывают переднюю часть шкафа. Поэтому их лучше изготавливать из высококачественной мебельной плиты толщиной 25-30 мм, а боковые стойки шкафа — из ламинированных панелей толщиной 28 мм (можно контрастировать по цвету).

    После сбора урожая — все детали начинают собирать шкаф. Последовательность работ не показана на 1-18 фотографии.


    Ссылка по теме: Стол раскладной трансформер — фото и рисунки


    Сборка стола-трансформера самостоятельно

    1. Стенки шкафа Е, днище и крышка F соединены с угловым соединением с помощью болтов 60 х 5 мм, предварительно склеенных с помощью клеевых соединений.
    2. Задняя фанерная стенка Н приклеена и прибита гвоздями: 1,2 х 25 мм.Самая важная работа состоит в том, чтобы установить отдельные части передней части нашего трансформатора, точно установить и закрепить их в предназначенных местах.
    3. И корпус шкафа уложен на пол. Затем на корпусе, как на шаблоне, выложите заготовку: нижнюю дверцу C (открывающуюся справа), перекладину B и стол A с зазорами между ними в 5 мм.
    4. Убедившись в размере, они начинают собирать переднюю часть шкафа. Прежде всего, N петель соединяют перекладину B с вершиной A.
    5. Затем к перекладине с помощью винтов 3,5 х 20 мм, отступая от ее концов до 28 мм (для толщины боковых стенок шкафа), прикрепляют металлические уголки L.
    6. Особая точность и аккуратность требует изготовления почти квадратной заготовки складной ножки стола D. Заготовка маркируется, затем пила обрезается лишним.
    7. Края вдоль линии разреза должны быть тщательно отшлифованы.
    8. Сборка деталей A и B снова помещается на шкаф и место, где закреплена перекладина.Углы L должны касаться боковых стенок шкафа.
    9. Контролируя правильное положение столешницы, углы, прикрепленные к перекладине, привинчиваются к шкафу винтами 3,5 х 20 мм.
    10. Теперь вы можете смело соединять ножки стола с петлями столешницы.
    11. Нижний клапан, который открывается справа, установлен на петлях, прикрепленных к переднему краю стенки шкафа. При креплении петель помните, что расстояние между поперечиной и дверью должно составлять 5 мм.
    12. Шкаф лежит на полу с ножками М. Они крепятся снизу ближе к передней части нижней части корпуса.
    13. Чтобы надежно закрепить стол в сложенном положении на столешнице A и на верхней части шкафа F, прикрепите зажим J. После фиксации необходимо проверить работу его механизма.
    14. Шкаф стоит на двух ножках, а сверху с помощью металлических углов K и дюбелей он надежно соединен со стеной.
    15. Первая полка размещается в шкафу на уровне столешницы, развернутой в рабочее положение.А затем сверху и снизу с помощью картонного шаблона отметьте точки установки пластиковых держателей всех остальных полок.
    16. В боковых стенках просверлены глухие отверстия 06 мм для держателей. В качестве ограничителя глубины сверления используется деревянный дюбель 015 мм, конец которого не повреждает ламинированную поверхность, что может иметь место при использовании металлических ограничителей.
    17. Работа завершена установкой полок G на свои места.
    18. В нижнем отсеке шкафа предусмотрена удобная полка для хранения мелких предметов.Доступ к нему возможен в любой позиции столешницы.



    Используя стол-трансформер

    В сложенном положении столешница превращается в дверь шкафа

    Когда столешница закреплена вертикально, столик трансформера превращается в узкий шкаф и практически не занимает места в квартире. В верхнем положении столешница надежно удерживается петлевой защелкой.

    Стол трансформер — чертеж


    Смотрите также: Тройной раскладной диван трансформер своими руками


    Перечень деталей трансформерного стола на чертеже

    А — столешница; В — перекладина; С — нижняя дверь; D — лоскут стола; Е — боковые стенки шкафа; F — дно и крышка шкафа; Г — полки; Н — задняя стенка; J — штуцер защелки; K, L — угол; М — стопа; N — петли.

    Стол трансформер своими руками — все фото на статью

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ДОМАШНИЕ ТОВАРЫ ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

    Ниже приведены другие записи на тему «Как сделать своими руками — домохозяина!»

  • Скамья-трансформер своими руками (фото + чертежи) Скамья и стол — все это …
  • Самодельный книжный столик из ДСП: Фото + чертеж КАК СДЕЛАТЬ СКЛАДНОЙ СТОЛ-БРОНИРОВАТЬ СЕБЯ…
  • Двухсторонняя (с 2-мя спинками) скамейка своими руками Скамья-трансформер своими руками Хочу рассказать …
  • Диван-трансформер трехместный раскладной своими руками Как сделать диван-трансформер своими руками Мост. ..
  • Настольная консоль своими руками Как сделать консольный столик -…
  • Книжная полка-трансформер своими руками — изготовление фотографий Как сделать полку своими руками …
  • Складной стол своими руками (+ фото) Как сделать складной-складной столик вашим…

    Подпишитесь на обновления в наших группах и поделитесь.

    Давайте дружить!

  • Стол раскладной трансформер своими руками — консольная версия | Своими руками

    Сделать такой стол, конечно, непросто — много узлов и деталей, а шкантовые соединения представляют определенную трудность для неопытного домашнего мастера. Но, как предмет мебели, этот стол ручной работы является очень практичным вариантом, и его дизайн, по крайней мере, интересен, и среди прочего даст мастеру опыт для создания более сложной каркасной мебели.

    Такой форм-фактор консоли для стола позволяет разместить его практически в любой комнате в квартире и использовать хотя бы журнальный столик, хотя бы в качестве обеденного стола для торжественных случаев — для этого нужно будет только поднять обе крышки (для В исключительных случаях и для большой компании размеры таблицы на чертежах всегда можно «выбросить» в десятку).

    Если вы планируете время от времени использовать такой стол в качестве столовой в гостиной, то обратите особое внимание на качество опорных планок под откидными крышками, чтобы вся основная нагрузка приходилась на них.

    В примере этой конструкции стола, как можно видеть на чертежах, этот элемент уже был заложен (от центра нашего самодельного складного стола планки, на которых сложены крышки, откидываемся — отметим, что эта конструкция делает Не создавать неудобств сидящим и есть где разместить ножки, так как пространство не «ползет») — ваше право использовать его или нет, а также вносить изменения, внося коррективы в размеры деталей.

    В принципе конструкция не нова — такие столы изготавливались в советское время в заводских условиях — как с откидными, так и с раздвижными (скользящими) крышками. Они стоили копейки и служили долго (у меня были как складные, так и выдвижные, стол с убирающимися крышками ломался чаще, но в результате я служил дольше, потому что он был полностью из дерева, со складными крышками без поломок Я прослужил дольше, но однажды я развалился без какой-либо возможности ремонта — материал виноват — клееный ДСП, в котором петли больше не было возможности прикрутить.

    Изготовление консольного стола своими руками требует от мастера мастерства большего мастерства, чем склеивание и соединение деталей. Прежде всего, необходимо аккуратно и надежно выполнить дюбельные соединения для деталей каркаса.

    Столешницы оснащены фанерной подложкой. В каркасе планок размером 75 × 25 мм расположены ворсовые и раскладные по диагонали доски, образующие поверхность стола.

    При покупке и выборе таких досок нужно быть очень осторожным.Эти части должны быть абсолютно прямыми, с безупречными краями, по возможности без сучков или с прочно вросшими сучками. Материал должен быть куплен с запасом, чтобы отказаться от досок, которые имеют недостатки.


    Также по теме: Компьютерный стол из дерева своими руками


    Центральная часть стола имеет размеры 90 × 30 см, а обе крышки составляют 90 × 65 см соответственно. Таким образом, таблица доступна для использования в трех форматах.

    Рисунок 1: Основной принцип конструкции консольного стола

    слева: вид на узкую сторону центральной части стола

    1.Черенок суставов.

    2. Складная рама-пробка.

    3. Складная рама в открытом положении.

    справа: вид на широкую сторону центральной части стола

    4. Хвостовик суставов.

    5. Складная рама-пробка.

    6. Опустите поперечину навесной рамы.

    Рисунок 2: Вид сверху

    1. Нижний продольный рычаг.
    2. Дюбель как поворотная ось.
    3. Пробка со скосом для шарнирной рамы, которая вставляется в паз.
    4. Стопор изготовлен из прутка размером 40 × 15 мм.
    5. Обложка рамки.
    6. Столешница центральной части.
    7. Вращающаяся опора.
    8. Поперек.
    9. Стопор под центром края крышки.

    Первый — в сложенном виде, с размерами 90 × 30 см. В промежутке между двумя навесными чехлами можно даже найти место для складных стульев.


    Ссылка по теме: Необычный поднос из подноса своими руками — фотографии и рисунки, ход работы.


    Второй вариант — с одной откидной крышкой, габаритные размеры 90 × 95 см: есть место для троих.

    Рисунок 3: ПОДРОБНОЕ ОПИСАНИЕ ТАБЛИЦЫ САМОГО РАЗДЕЛЕНИЯ

    1. Установленная центральная часть столешницы.

    2. Длина крышки 650 мм, Ширина крышки 900 мм.

    3. Верхняя продольная центральная часть центральной части составляет 75x25x795 мм, соединена с ножками штифтами.

    4. Дюбели фиксируют соединение между каркасом и верхней частью центральной части.

    5. Складная рама с длиной ножки 690 мм, двумя ригелями и вращающейся опорой. Все соединения выполнены на деревянных дюбелях и дополнительно проклеены.

    6. Нижний продольный рычаг спереди имеет углубление, в которое может быть заподлицо ножка шарнирной рамы.

    7. Ножка в центральной части размерами 30x50x690 мм, соединена деревянными дюбелями с верхним и нижним продольным стволом.

    8. Нижний поперечный хвостовик с размерами 75x25x210 мм, соединенный с ножками с помощью шипа.

    9. Верхний поперечный хвостовик с размерами 75x25x210 мм, соединенный с ножками с помощью шипа.

    Рисунок 4: СТРОИТЕЛЬСТВО РАМКИ

    1. Шип в поперечном хвостовике.
    2. Паз в ноге.
    3. Продольный ствол связан с ногой с помощью деревянных дюбелей.
    4. Соединения продольного рычага с ногой.
    5. Паз для ножки навесной рамы.
    6. Нижний продольный рычаг с выемкой.
    7. Складная рама.

    Третий вариант — это полностью разложенный стол размером 90 × 160 см, на который могут съесть до шести человек.

    Рисунок 5: ИЗГОТОВЛЕНИЕ ЭТАЖНОЙ РАМЫ ТРАНСФОРМАТОРА САМОСТОЯТЕЛЬНОЙ КОЛОННЫ

    1. Ригели длиной 645 мм.

    2. Длина ноги 690 мм.

    3. Длина подставки 535 мм.

    4. Кювет и шип в качестве опоры.

    5. Дюбель 6 мм длиной 30 мм в качестве оси поворота для шарнирной рамы.
    6. Подключение на дюбелях.
    7. Углубление в основании навесной рамы.
    8. Хвостовик длиной 30 мм вставляется в отверстие глубиной 40 мм в шарнирной раме. Дюбель входит в отверстие глубиной 15 мм в нижней продольной складке.

    Такой столик-трансформер является идеальным решением не только для небольших жилых помещений, но и в довольно большой комнате он будет вполне уместен.

    Ведь громоздкий стационарный обеденный стол, который собирают раз в неделю, существенно ограничивает свободу передвижения.

    Рисунок 6: СТРОИТЕЛЬСТВО ТРИ ИНСТРУМЕНТА

    раздел

    1. Каркасная планка 75 × 25 мм, на внутренней стороне которой имеется складка шириной 8 мм. Глубина сгиба должна быть такой, чтобы доски находились в одной плоскости с поверхностью рамы.

    2. Доски соединились на языке.

    2b. Фанера толщиной 8 мм.

    3. Петля фиксируется с помощью латунных винтов

    4. Паз с внутренней стороны столешницы.

    СТРОИТЕЛЬСТВО ИНСТРУМЕНТОВ

    5. Продольная часть рамы приклеена и соединена штифтами с верхним продольным рычагом рамы центральной части стола.

    6. Столешница центральной части стола состоит из двух досок.

    7. 8-мм фанера вставлена ​​в раму сгиба.

    8. Доски из досок вставляются в рамы обеих столешниц под углом 45 °. Они плотно склеены, приклеены к фанерному листу и дополнительно скреплены шпильками.

    9. Фанера.

    10. Каркас с уступом по периметру изнутри.

    11. Размеры фанерного листа 766 × 516 мм.

    12. Узкая сторона рамки центральной части стола.

    ПОРЯДОК СТАБИЛИЗАЦИИ ДЕТАЛЕЙ СЕМИНАРА

    13. Доски в двух боковых панелях расположены под углом 90 ° друг к другу

    14. Заполнить поверхность. размеры 750х500 мм потребовалось 11 штук доски

    15.Готовый собранный стол тщательно шлифуется, удаляя шлифовальную пыль. Затем для отделки нанесите бесцветный мебельный воск или бесцветные защитные лазури

    Фото 2. Готовая форма самодельного раскладного трансформерского стола

    Перечень деталей, необходимых для изготовления раскладного стола своими руками
    Каркас центральной части
    4 ножки 30x50x690 мм
    2 верхнее продольное ярмо 75x25x795 мм
    2 верхние поперечные скобы 75x25x210 мм
    2 нижних продольных уплотнения 30x50x795 мм
    2 нижних поперечных ярма 30x50x210 мм
    Складные опорные рамы
    2 ноги 30x50x690 мм
    2 стойки 30x50x535 мм
    4 перекладины 30x50x645 мм
    столешницы
    6 рамных деталей 75x25x900 мм
    4 кадра детали 75x25x650 мм
    2 кадра детали 75x25x300 мм
    1 фанерный лист 8x766x166 мм
    2 листа фанеры 8x766x516 мм
    Экранированная доска 100 × 10 мм ок.12long. м.
    Дополнительно: деревянные дюбеля 6 миллиметров, 4 петли петли мм, клей для дерева, петли петли с латунными винтами.

    Рисунки-раскладной самодельный стол своими руками

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

    Ниже других записей на тему «Как сделать своими руками — домохозяин!»

  • Стол из клееного дерева своими руками — фото и рисунок Как сделать рабочий стол из…
  • От каких вредителей помогает березовая смола? Смола «НЕДОРОГО И ЗЛОЙ» ПОМОЖЕТ …
  • Столик под телефон своими руками с сиденьем — как рисовать фотографии и рисунки Как сделать себя, свой стол …
  • 404: не найдено Мы приносим Вы приносите свои извинения …
  • Краткая классификация инсектицидов: инструкция-лист для дачи Что такое инсектициды и как …
  • Как и с помощью подручных средств, вы можете измерить необходимое количество удобрений. Памятка для садовода — масса ,..
  • Скамья трансформер своими руками (фото + чертежи) Скамья и стол все …

    Подписаться на обновления в наших группах и поделиться.

    Давайте дружить!

  • Живи, рисуй и наслаждайся на GetDrawings.com. Получить бесплатные рисунки, векторную графику и как рисовать учебники

    Постоянное творчество — одна из самых важных человеческих потребностей. Поэтому мы договорились, что всегда хотим создать что-то новое! Наслаждаться плодами чужих работ, конечно, проще, но гораздо приятнее сделать что-то свое, оригинальное. И не важно, это новый инструмент для выполнения важной работы или предмет искусства: способность создавать новое — это всегда творчество!

    Лучше начинать рисовать с самого детства — это один из самых плодотворных периодов для освоения основ изобразительного искусства.

    Может показаться, что нет ничего проще, чем рисовать. Сложно сочинять музыку или стихи, потому что сначала нужно представить себе в голове, придумать строчку или мотив, и только потом думать о том, как перевести свою мысль в понятную и записываемую форму.

    А как насчет художников? Что я вижу, то я рисую на бумаге! Я видел дерево — я рисовал, я видел кота — я рисовал … Что такого хитрого? В крайнем случае, если все меняется слишком быстро, вы можете сделать фотографию, а затем просто нарисовать все из фотографии.Ничего сложного!

    Этот миф исчезает сразу же, сразу после того, как вы берете карандаш, кисть или начинаете рисовать. И получается, что в этом нет ничего сложного, но все равно невозможно создать шедевр! Оказывается только неразборчивая писанина.

    Это не значит, что мы должны отказаться от такой неблагодарной работы. Просто искусство создания картин также должно быть изучено, как и любой другой. Не жалейте ни времени, ни сил на упражнения с кистью и холстом, тяжелую работу, создавайте и создавайте без перерыва — тогда в ближайшее время, если найдутся талант и решительность и если вы не станете вторым Пикассо, то хотя бы будьте Украсить достойную картину подарком маме можно 8 марта.

    Рисование или раскраска — метод, который поможет вам развить творческие способности вашего ребенка независимо от его естественных способностей. Вы проведете много увлекательных часов, постигая шаг за шагом основы рисования, а затем сможете воплотить в жизнь все свои творческие фантазии.

    Как начать рисовать дома:

    • альбом для рисования хорошего качества;
    • карандашей разной мягкости;
    • ластик;
    • схем, в которых все четко видно.

    Если карандашный рисунок уже освоен, или вы сразу хотите перейти к пастели или краскам, все это также должно быть доступно.

    Предоставьте начинающему художнику отличное рабочее место: удобный стол и стул, хорошее освещение, отсутствие всех отвлекающих моментов. Это должно быть удобно для ребенка.

    Перед рисованием обязательно расскажите ребенку о следующих правилах:

    • Не нужно спешить, все получается только для тех, кто старается;
    • Вам нужно действовать строго по схеме, особенно если вы только начинаете учиться рисовать;
    • Помните, что вы делаете, и в следующий раз схема может не понадобиться;
    • Начните с самых простых, постепенно переходя к более сложным чертежам.

    Живи, рисуй и наслаждайся на GetDrawings.com

    ,
