Садовые лавки, столы, скамьи из профтрубы своими руками

Металлическая профильная труба — классический материал для создания садово-парковой мебели. Скамейки, лавки, столы свариваются из цельнометаллических или сварных профилей по предварительно нарисованному эскизу. В качестве обшивки используется доска или брус хвойных пород дерева, которая покрывается специальными защитными составами, предотвращающими гниение и коррозию.

Преимущества профильной трубы для садовой мебели

Металлический профиль — дешевый, общедоступный и удобный в работе материал, из него можно изготовить разнообразные элементы садового интерьера. Низкая стоимость — первое преимущество, благодаря которому выбирают профиль в качестве основы для изготовления скамеек и столиков.

Универсальность и легкость в обработке — второе достоинство профилированных труб: их можно легко резать, гнуть, варить, даже если исполнитель обладает начальными навыками работы с электроинструментом. Имея под рукой качественное оборудование и точные расчеты необходимого количества материала, можно справиться с работой за считанные часы.

Есть и другие преимущества профильной трубы:

• устойчивость к влаге и перепадам температур;
• стойкость к механическим нагрузкам;
• неприхотливость в уходе.

Металл, из которого изготавливаются профильные трубы — легированная сталь, которая может быть оцинкованной или иметь специальный защитный полимерный слой. Оба покрытия обеспечивают металлу защиту от коррозии и окисления. Но на практике большинство мастеров использует дополнительно специальные составы и грунтовки, защищающие от внешних воздействий.

Стойкость к нагрузкам, высоким и низким температурам обеспечивает готовой садово-парковой мебели из трубного профиля практически пожизненную эксплуатацию. Срок службы изделий может насчитывать десятилетия, при условии правильно подобранной площади сечения и толщины изделий.

Обратите внимание! Чтобы изготовить своими руками лавки, скамейки, столики и другие предметы для сада рекомендуется использовать профиль толщиной не менее 1,5 мм, а в идеале — 2-3 мм. Толстые стенки труб облегчают сварку, а также позволяют изделию дольше противостоять разрушительным процессам.

Как изготовить лавки, столы и скамейки своими руками

Для реализации задачи необходимо три условия: точные чертежи, заранее подготовленные материалы и инструменты. В первую очередь, нужно определиться с моделью будущей мебели и нарисовать чертеж скамейки, столика или качели на бумаге с обозначением размеров каждой составляющей (профильных опор, вертикальных и горизонтальных перемычек, деревянных реек и т.п.) На основании чертежа определяется нужное количество материала.

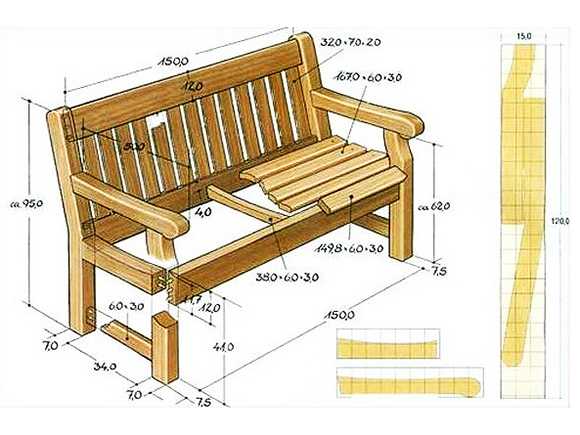

Чертежи

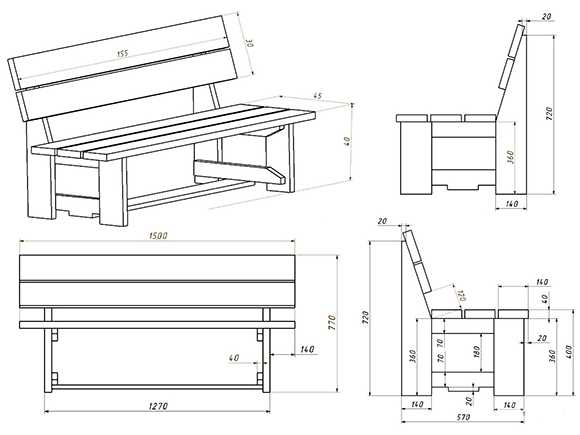

В Сети есть огромное количество различных рисунков, схем и чертежей для изготовления скамеек и столов из профильной трубы, и все они отличаются по сложности: некоторые имеют простую линейную форму на основе прямоугольника, другие включают в себя радиальные элементы и даже фрагменты художественной ковки.

При отсутствии опыта обращения со сварочным аппаратом и другими инструментами лучше остановиться сначала на самом простом чертеже скамейки без спинки или с невысокой спинкой.

Что понадобиться

Для изготовления понадобятся следующие материалы:

• профильная труба любой формы размером 30*30 мм (приблизительно) для изготовления силового каркаса;
• деревянные планки толщиной 30 мм и шириной 100 мм;
• крепежные изделия — оцинкованные или фосфатированные болты и гайки.

Определить точное количество материалов можно, исходя из разработанного чертежа. Например, для изготовления простой скамьи без спинки 2,3х0,6х0,45 м потребуется около 10 м трубного профиля, 5 деревянных досок и 10 наборов метизов.

Важно! Рекомендуется покупать на 10% больше материалов, чем требуется, в случае непредвиденного брака, ошибок в расчетах или процессе изготовления. Избыток материала всегда лучше, чем недостаток, и оставшиеся фрагменты труб и досок можно будет использовать в качестве дополнительных элементов (например, подлокотников, спинки).

Инструменты:

• углошлифовальная машинка (болгарка) для резки металлического профиля и деревянных досок;
• сварочный аппарат для сваривания профилей;
• электродрель со сверлом по металлу;
• трубогиб для гибки профиля, если предполагается использование криволинейных элементов в составе мебели.

Также следует подготовить измерительные приборы — строительный уровень, рулетку, линейку — для проверки симметричности, вертикальности и горизонтальности расположения основных элементов изделия.

Дополнительно следует позаботиться и о защитных покрытиях для металла и дерева. Чтобы предотвратить коррозию профильной трубы, используется специальная порошковая краска. Деревянные планки обрабатываются обычной морилкой с антисептическими свойствами. В качестве финишной обработки используется краска или прозрачный лак для дерева.

Последовательность работы

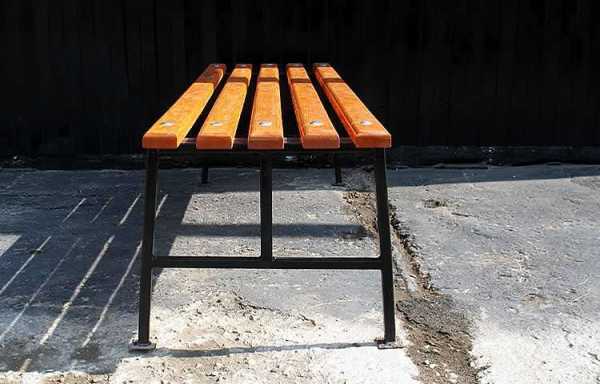

Схема изготовления простой скамейки без спинки в форме прямоугольника — может браться за основу изготовления любого вида садовой мебели. Для лавки помимо этих работ потребуется выполнить спинку. Стол будет отличаться высотой и шириной.

Предварительно рекомендуется выполнить разметку на профилях и деревянных планках, чтобы избежать ошибок.

• С помощью болгарки нарезаются фрагменты труб нужной длины в соответствии с размерами заготовок на чертеже.
• Опорные элементы скамейки слегка схватываются сваркой, образуя прямоугольник.
• После проверки соосности противоположных опор заготовки свариваются окончательно.
• К опорам последовательно привариваются перемычки из профиля, а сварные швы зачищаются шлифовальным диском болгарки.
• Деревянные доски заново измеряются рулеткой, на них устанавливаются отметки для будущей резки.
• Из досок нарезаются заготовки соответствующей длины для основания скамейки.
• Ставятся отметки для отверстий под крепеж.
• С помощью дрели выполняются отверстия.
• Деревянные планки крепятся к металлической конструкции болтами и гайками.

Очень важно при нарезке профильных труб придерживаться правильного угла реза, для четкого прилегания фрагментов при соединении. Самый удобный и практичный метод резки — по диагонали, когда профиль разрезается болгаркой под углом 45 градусов.

Важно! Обработать металлические и деревянные части защитными составами рекомендуется перед тем, как они будут соединены крепежными элементами. Дождавшись высыхания, можно зафиксировать доски на металлической части болтами, используя гаечный ключ, трещотку или плоскогубцы.

В качестве крепежных изделий специалисты рекомендуют использовать болты со шляпкой-невидимкой или круглой формы, безопасной для эксплуатации мебели.

При желании можно приварить к силовой конструкции лавки еще одну перемычку внизу, соединяющую две прямоугольные опоры. Она будет играть роль ребра жесткости, обеспечивая дополнительную устойчивость к нагрузкам.

infotruby.ru

Как сделать лавочку своими руками

Приветствую Вас, мои дорогие читатели. Вы попали на страницу строительного блога Александра Александрова в раздел «Рукожопства пост«.

Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.

Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы.

Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.

Лавочку  можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.

СОДЕРЖАНИЕ СТАТЬИ:

Лавочка с профильной трубы — чертеж

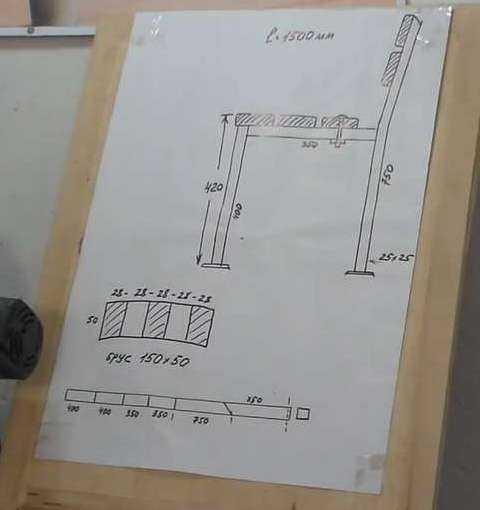

Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.

1. Вид спереди

2. Вид сбоку

Немного расшифрую чертежи.

Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.

Уклон спинки делал исключительно «на глазок»:)

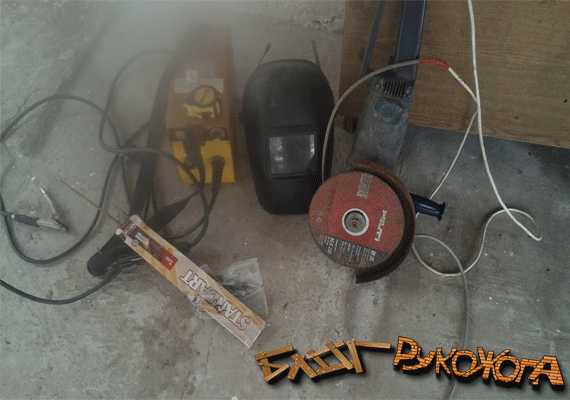

Необходимый инструмент и материалы

1. Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
2. Болгарка или ножовка по металлу
3. Сварочный аппарат + электроды ∅3
4. Строительный уровень
5. Угольник
6. Рулетка
7. Краска по металлу
8. Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
9. Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
10. Струбцины

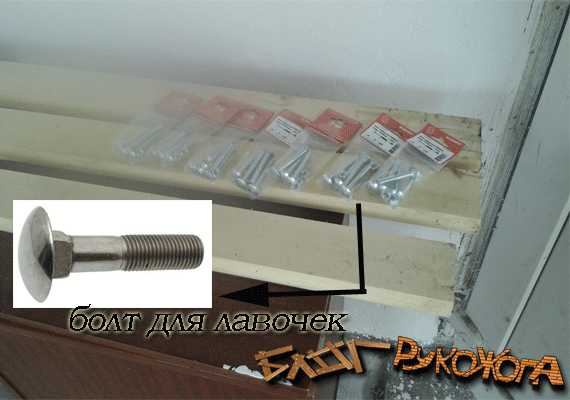

11. Для крепления досок необходимо купить специальные лавочные болты

Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.

Можно приступать к работе

Как изготовить садовую скамейку — видео

Лавочка из профильной трубы — фото и последовательность работ

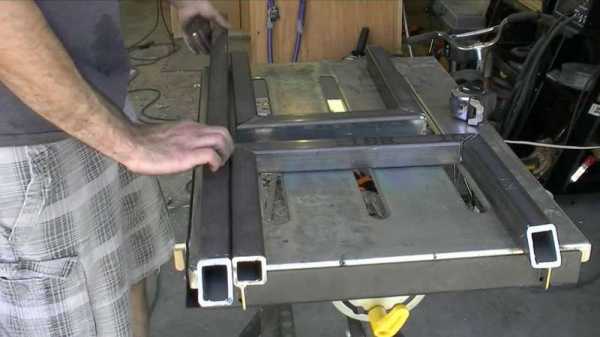

Все работы буду проводить на своем импровизированном верстаке:)

ВАЖНО ЗНАТЬ!

Друзья! Когда будете нарезать элементы скамейки по чертежу — не забывайте учитывать собственный размер профильной трубы, дабы не срукожопить!

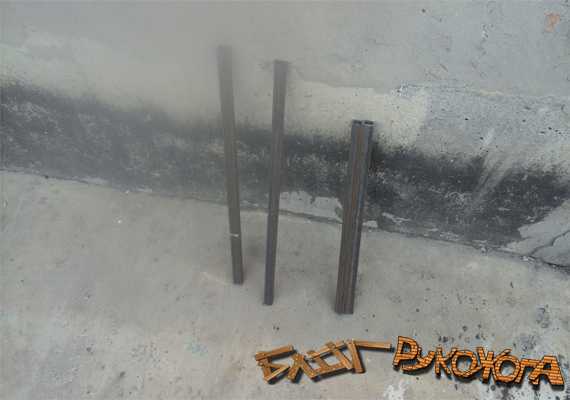

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

ВАЖНО ЗНАТЬ!

Друзья, чтобы ваша скамейка была идеальных размеров необходимо как можно ровнее делать рез. Лично я режу сразу по два элемента одновременно, выравнивая их и зажимая в тисках.

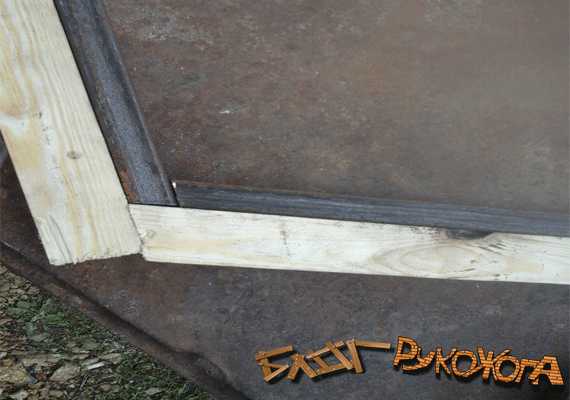

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

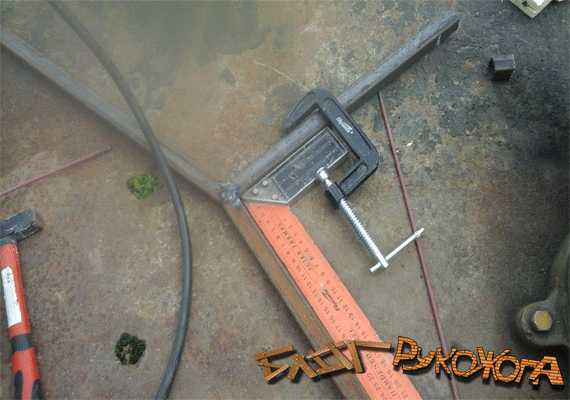

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

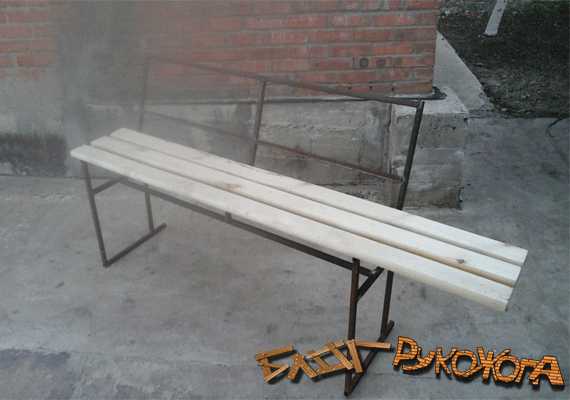

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

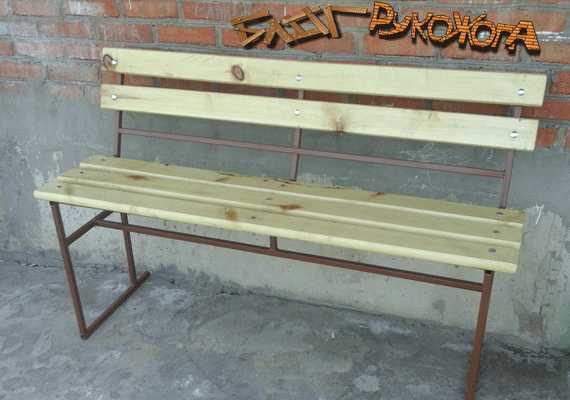

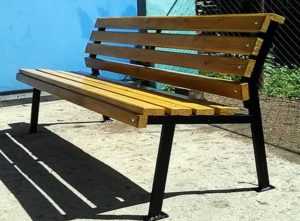

Провожу финальную сборку и вот результат — лавочка из профильной трубы своими руками готова!

Спасибо за просмотр, удачи вам в ваших начинаниях!

rukozhopim.ru

Скамейка из металла своими руками. Фото, чертежи, пошаговые инструкции

скамейка для дачи из металла своими руками

Садовая мебель должна быть не просто красивой. Она должна быть прочной и удобной, и что не мене важно, функциональной. Садовая скамейка из металла соответствует всем этим требованиям, и хотя по цене это не дешевый материал, но пользуются большим спросом в плане эстетической привлекательности и декоративности.

В статье вы узнаете, как сделать скамейку из металла и дерева своими руками, это самый распространенный вариант, но также есть примеры скамейки на металлических ножках. Интересные решения скамейки со спинкой из откидного борта пикапа, оригинальные идеи использования металлического резервуара и даже чугунной ванны. И конечно несколько примеров реставрации старых скамеек. Все представленные проекты с пошаговыми фото, описанием и ссылкой на сайт первоисточника.

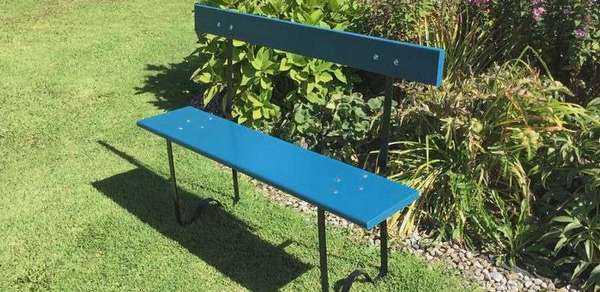

Скамейка своими руками из металла со спинкой

Если у вас возникла идея сделать садовую скамейку своими руками, но при этом особо не тратится, то этот вариант наверняка вас устроит. Простой дизайн, не тяжелая конструкция и отличный проект для начинающих сварщиков. Изготовьте шаблон, и тогда вы быстро и легко сможете сделать скамейку из металла не в одном, а в нескольких экземплярах. Если с пошаговыми фото не все понятно, хотя процесс на них показан довольно детально, на сайте автора есть видио, можете перейти по ссылке, которая находится под галереей и посмотреть.

Здесь использовалась сталь 30 мм х 6 мм, а для одной скамьи две длины — 2,1 метра, доски 75 мм х 50 мм. Это базовый дизайн скамьи, можете изменить размеры по своему усмотрению. Конструкция довольно легкая, поэтому скамейку можно легко перемещать по саду, если это необходимо при резке травы и т. д.

Источник фото www.instructables.com/id/Garden-Bench-simple-Design-/

Скамейка из профиля своими руками

Металлические лавочки выглядят очень стильно и стоят недешево. Но если у вас есть сварка, то это не проблема, посмотрите пример, как сделать скамейку из профиля своими руками. Это можно назвать бюджетным вариантом, по крайней мере, по сравнению с готовыми изделиями.

Для изготовления скамейки вам понадобится 3 метра металлического профиля 25 х 25 мм и деревянные бруски 150 х 150 мм. В данном случае исходным материалом был деревянный брус длиной 6 метров, который надо будет разрезать на 5 заготовок.

Процесс изготовления показан на пошаговых фото. Справа на фото чертеж скамейки из профиля с размерами и распиловкой.

Основные моменты.

Длина скамейки 150 см. Брус распиливаете на заготовки по размерам, как показано на чертеже. Бока надо подогнать под 90 градусов, потому что брус после высыхания принимает полукруглую форму. Бруски потом надо склеить, получится заготовка 95 по ширине, затем прогнать через рейсмус, торцовочную пилу. После этого сделать на фрезере полукруги, отшлифовать, два раза покрыть масляным лаком.
Разрежьте металлические части, для этого здесь использовалось специальное приспособление для болгарки, вы его можете видеть на фото. Зажмите их, придав нужную форму, и приварите. На ножке будет прорезь и изгиб, чтобы спинка была под углом. После этого отшлифуйте швы и покрасьте молотковой эмалью. Еще нужно будет сделать 3 отверстия в перемычку и 2 в спинку.
Когда все готово, соберите скамейку. Доски прикрутите болтами М8.
Вот вроде и все, это если коротко. Все это очень наглядно можно посмотреть на видио, которое есть на сайте.

Источник фото trubaspec.com/montazh-i-remont/varianty-izgotovleniya-skameyki-iz-profilnoy-truby-kak-mozhno-sdelat-samostoyatelno.html

Скамейка из профильной трубы своими руками

Здесь показано, как сделать лавочку из профильной трубы своими руками. Если вы дружите со сваркой, сделать такую скамейку будет не сложно. Суть конструкции простая, это рама с перемычками, ножки и декоративные детали. Под углом 90° свариваете трубы, зачищаете швы шлифовальной машинкой и грунтуете. Для крепления досок сиденья сверлите восемь отверстий. Доски крепятся в последнюю очередь, но перед этим их необходимо подготовить, то есть отшлифовать, нанести пропитку, покрасить.

Металлический каркас также необходимо покрасить специальной краской для металла. Дно ножек закройте пластиковыми заглушками. Вот вроде все основные моменты.

Источник фото remoo.ru/uchastok/metallicheskie-sadovye-skamejki-svoimi-rukami-chertezhi-i-foto

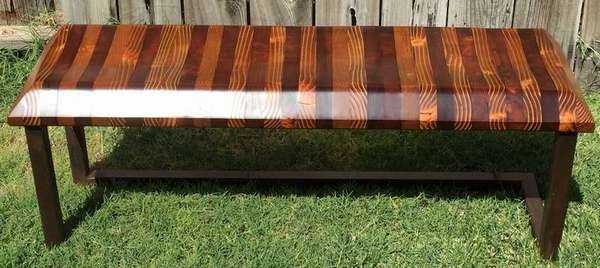

Скамейка своими руками из металла и дерева

Хорошие пример, если вы хотите сделать ламинированную скамейку своими руками из металла и дерева. Основание изготовлено из стальной квадратной трубы и обработано кислотой, что поверхность приобрела вид «под старину».

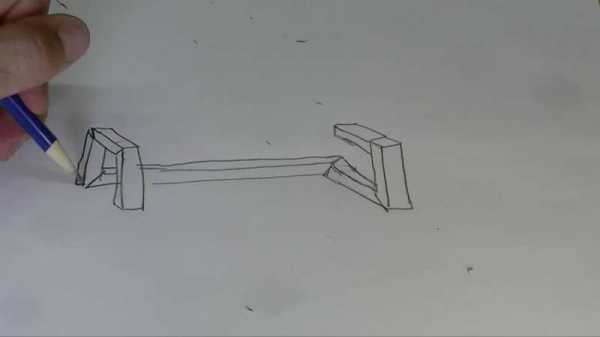

Начните с эскиза. Нарисуйте основу, затем улучшайте форму, пока не получите стиль, который вам понравится. Ниже пример схемы этой скамейки, вы тоже можете нарисовать что-то подобное.

Работу начинайте с сиденья скамейки. В данном случае объем досок 2×4 — это то, что будет определять размер скамейки. Причина банальная, просто у автора проекта не было других досок. Возможно, вы будете использовать старые доски, можно и так, принципиального значения это не имеет. Просто, прежде чем запускать доски через строгальный станок, убедитесь, что удалили все гвозди и скобы.

Теперь о каркасе скамейки из металла и дерева. Для основания использовалась квадратная стальная труба. Все суставы разрезаны под углом 45 градусов, где будет 90 изгибов. Отметьте эти местоположения четко  в соответствии с первоначальным эскизом. Конечно, это не так просто, поэтому проверьте три или пять раз, чтобы убедится, что вы разрезаете под правильным углом на нужной грани каждой части. Обязательно надевайте надлежащую защиту при резке высокоскоростными инструментами.

Помимо очень детальных пошаговых фото, на сайте есть не менее подробная инструкция, так что если беретесь делать подобный проект, недостатка информации у вас не будет.

Источник фото www.instructables.com/id/Sculpted-Reclaimed-Wood-Bench-With-Steel-Base/

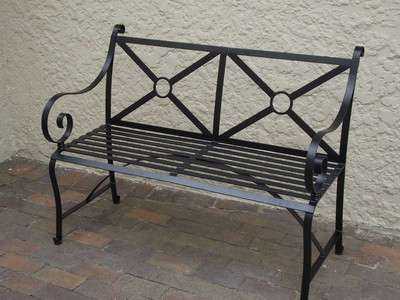

Скамейка своими руками из металла со спинкой

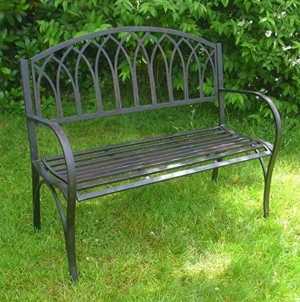

Скамейка из металла со спинкой обязательно заставит ваших соседей сгореть от зависти. Также неплохо было бы посмотреть на их лица, когда вы скажете им, что все сделали своими руками. Задача не простая, но ради этого стоит постараться.
Сложность: средняя, ориентировочное время : 5 – 7 дней

Материалы

Плоский металлический стержень 30 мм х 5 мм необходимо разрезать на части, размерами:

• 2 x 108 см
• 2 x 880 мм
• 2 x 440 мм
• 10 x 12о см
• 1 x 890 мм
• 1 х 14о см
• 2 x 115 см
• 8 х 290 мм
• 2 х 100 мм кольца
• 2  проставки
• 4  шайбы


Инструменты: молоток, рулетка, хомуты, сварочный аппарат, электроды, болгарка (угловая шлифмашинка), тиски, зажимные клещи, карандаш

Инструкция, как сделать металлическую скамейку своими руками

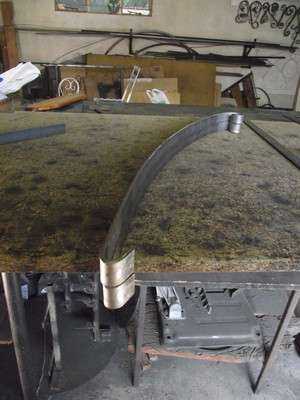

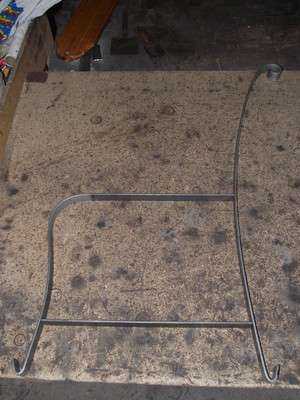

Шаг 1: Согните один конец стержней 108 см в V-образную форму для ног. Проверьте, чтобы две ноги были одинаковой формы.

Шаг 2: Для передних ног возьмите кусочки 880 мм и снова согните концы в форму V. С другого конца сделайте отметку 350 мм. Установите на круглый объект и согните каждую часть в форме L.

Шаг 3: Чтобы сварить переднюю и заднюю ноги, отмерьте 400 мм от V до конца задних ног. Сварить кусочки 440 мм на этих отметках, они будут служить опорой между передней и задней частями.

Шаг 4: Теперь возьмите 8 из 1,2 м кусков плоского бруса. Оставьте 25-миллиметровый зазор между каждой полоской плоской штанги и приварить к ногам. 8-я полоска должна быть на кривой передних ног.

Шаг 5: Сделайте кривую на одном конце в соответствии с кривой сиденья спереди. С другого конца отмерьте 475 мм, чтобы указать, где необходимо согнуть плоский стержень, чтобы он мог поддерживать заднюю часть скамейки.

Шаг 6: Кусок 1,4 м плоского штанги приварите к сиденью, он будет  служить опорой между ногами снизу.

Шаг 7: Отмерьте 420 мм вверх от последней полосы сиденья и приварите одну из двух оставшихся полосок 120 см плоского стержня. Последняя оставшаяся полоса сваривается ниже спинки задних ног в соответствии с передними ногами.

Шаг 8: Восемь 290-миллиметровых кусков и 100-миллиметровые кольца свариваются в два прямоугольника спины. Отрежьте один конец каждой из восьми частей под углом 50 градусов. Остальные концы должны быть закруглены внутрь, чтобы они плотно прилегали к кольцам.

Шаг 9: Оставшиеся куски по 115 см плоского стержня необходимо согнуть в подлокотники. Убедитесь, что они совпадают. Закрученный конец приваривается к сиденью, но необходимо установить прокладку между подлокотником и сиденьем. Достаточно отрезать кусок металла 30 мм. Если вы приварите подлокотник непосредственно к сиденью, он создаст зазор, где может скапливаться вода и металл начнет быстро ржаветь.

Шаг 10 : На концы ножек приварите шайбы, чтобы ножки не погружались в грунт или не портили покрытие, там, где будет установлена металлическая скамейка.

Авторы: Ричард Остроуик и Питер Массинг

Источник фото www.homehandyman.co.za/metal-garden-bench

Скамейка из металла своими руками 100 фото

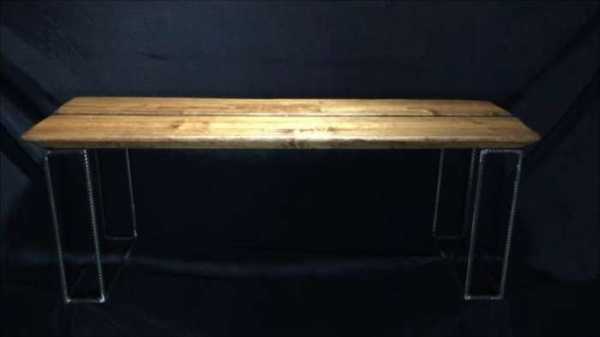

Скамейка из арматуры

Дешевый и доступный вариант скамейки из досок с ножками из арматуры, идеальный проект, если вы только начинаете осваивать сварочный аппарат. Простой дизайн с раздельным верхом, где не нужна абсолютная точность, отличная конструкция, чтобы потренироваться перед изготовлением более сложных проектов. Вершина скамьи выполнена из двустворчатого соснового пиломатериала размером 2 х 10. Из арматуры толщиной пол дюйма (14 мм) необходимо будет нарезать 8 кусочков 40 см, 35 см и 8 см.

Из нарезанных кусочков арматуры сделайте прямоугольник и сварите углы, необходимо сварить три такие фигуры. Затем зачистите угловой шлифовальной машинкой. Просверлите в арматуре отверстия и прикрутите доски 5-ти см шурупами. Как-то так, если коротко. Впрочем, автор не поленился и сделал отличные пошаговые фото, плюс на сайте есть видио, так что информации достаточно.

Источник фото www.instructables.com/id/Rebar-Leg-Bench/

Лавка из металла и дерева своими руками

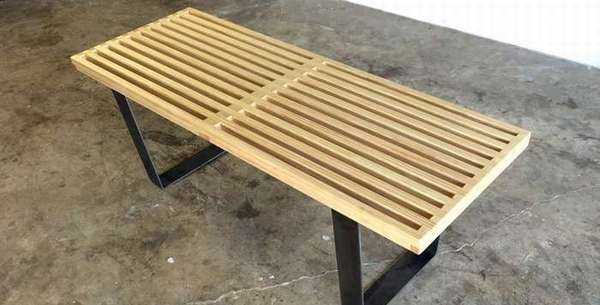

Посмотрите, как сделать лавочку из металла и дерева стильного дизайна. Если что, размеры можно легко изменить, как в длину, чтобы поместилось больше людей, так и в ширину, тогда скамейку можно использовать в качестве кофейного столика.

Материалы:

• Трапециевидные стальные ножки 16 «(41 см)

Деревянные части:

• 6 досок 1×2 длиной 8 футов (244 см)
• 1 доска 1×2 длиной 6 футов (183 см)
• 1 брусок 2×2 длиной 6 футов (183 см)
• Клей для дерева
• Полиуретан

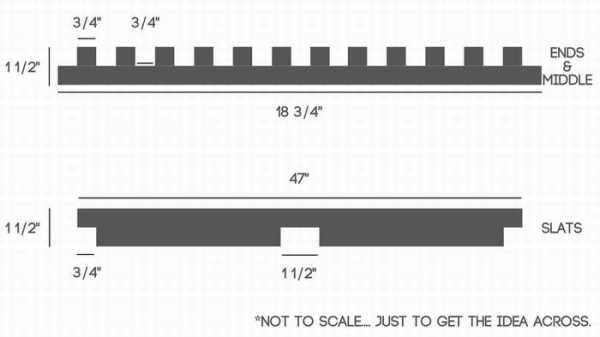

Распилите доски 1×2 на 12 частей по 47 «(119 см). Вам нужно будет изготовить решетки вот по такой схеме, как показано на рисунке справа. Весь процесс сборки хорошо отображен на пошаговых фото.

Источник фото www.modernbuilds.com/diy-modern-slatted-bench

Скамейка металлическая с деревом

Если вам нравится сочетание металла и дерева, посмотрите, как сделать замечательную скамейку из металла с деревянными перекладинами. В этом есть что-то, что одновременно выглядит промышленным и элегантным. Для этого проекта вам понадобятся такие материалы:

• 7x алюминиевая квадратная трубка 25 * 25 * 3 мм 1,2 м.
• 2x древесина 1,2 м
• стальные стержни с длинной резьбой с болтовым колпачком
• кронштейны для соединения ножек шириной 25 мм
• болты для стали (с металлическими сверлениями)
• краска и лак для распыления

Источник фото www.instructables.com/id/DIY-Outdoor-Modern-Bench/

Уличная скамейка из металла

Конструкция похожа на ту, что представлена выше, тоже деревянная скамейка с трапециевидными стальными ножками, но намного проще в изготовлении. Правда, если не считать того, что ножки были изготовлены автором проекта самостоятельно. Хотя, если у вас есть сварочный аппарат, то это будет нетяжело сделать. Трапециевидные ножки – не самая сложная сварная конструкция. А в

novamett.ru

Скамейка из профильной трубы своими руками: чертежи, схема, видео

    Садовая скамейка из профильной трубы – это отличное решение для дачного или частного дома. Сегодня такие изделия можно купить уже в готовом виде. Но если вы желаете немного сэкономить – есть альтернативный вариант. Скамейку из профильной трубы вполне можно сделать и самостоятельно, ведь данная работа не требует серьезной квалификации. Достаточно минимальных навыков работы с металлом и деревом.

Читайте также:Садовая скамейка своими руками

Скамейка из профильной трубы – как ее можно сделать своими руками

В первую очередь нам нужно определиться с конструкцией. Ведь скамейки, как известно, бывают двух типов – со спинкой и без. Также рекомендуется сделать чертеж будущего изделия с точным указанием всех размеров. Кроме того, следует позаботиться о материале для изготовления скамьи. В данном случае нам понадобятся:

• профильные трубы;
• деревянные брусья сечением 50 на 80 или 40 на 80 миллиметров;
• метизы.

Следует отметить, что лавочку можно сделать и без дерева, то есть полностью металлическую. Соответственно, брусья для ее изготовления нам уже не понадобятся. Для изготовления спинки и сиденья в данном случае пойдет все та же профильная труба – ее нужно просто приварить к основе.

Читайте также:Пошаговая инструкция по созданию скамейки из дерева своими руками

Кроме того, чтобы сделать такую лавочку, понадобится определенный инструмент. В частности, нужно приготовить болгарку с кругами (отрезными и заточными), шлифмашинку, электролобзик, молоток, керн. Также понадобится и сварочный аппарат. Следует отметить, что наиболее оптимальный диаметр электродов для такой работы – 3 миллиметра. Для нанесения разметки приготовьте рулетку и маркер. Если вы хотите, чтобы у скамейки были округлые детали, то понадобится трубогиб, а контролировать, действительно ли изгиб парных деталей идентичен, можно с помощью куска фанеры, на который следует заранее нанести требуемый контур.

Читайте также:Беседка из дерева своими руками

Давайте более детально рассмотрим процесс изготовления одного из вариантов скамейки из профильной трубы. Данная конструкция предусматривает наличие спинки. Да, это более сложный вариант в плане работы, и материала потребуется больше. Однако сидеть на такой скамейке удобнее, чес с отсутствующей спинкой. Здесь нам понадобятся доски. В частности, для сиденья лучше взять толщиной 30 миллиметров, а для спинки пойдут и более тонкие 25-миллиметровые. Впрочем, здесь вполне допустим вариант и с одинаковыми досками шириной и длиной 60 и 1600 миллиметров соответственно. К каркасу доски крепятся с помощью специальных болтов с полукруглой головкой и гаек.

Каркас мы будем делать из профилированной трубы с сечением 25 на 25 миллиметров. Для изготовления скамьи нам понадобится 8 метров данного материала. Из трубы нам надо сделать поперечную перекладину длинной 1550 миллиметров, которая будет располагаться между опорами. Для основания необходимо сделать 2 отреза. Длина каждого из них – 350 миллиметров. Следующие детали будут гнутыми. Это, в частности, отрезки для спинки и задней части опор, высота которых должна составлять 780 миллиметров. Делаются они в количестве 2-х штук. Удаленность крайних точек, то есть размах изгиба – 100 миллиметров. Далее нужно приготовить отрезки для частей опор, расположенных в передней части лавочки, – тоже 2 штуки. Длина каждой детали – 390 миллиметров.

Это еще не все. Необходимо также позаботиться и об укреплении передних опор. Для этого следует приготовить 2 отрезка длиной по 20 миллиметров. В качестве пяток опор возьмите обыкновенные металлические пластины. Нам понадобится 4 штуки квадратной формы. Рекомендуемый размер – 40 на 40 миллиметров. Для того чтобы соединить опоры с двух сторон, потребуются 2 гнутые металлические планки длинной 450 миллиметров.

После того как все детали будущей скамейки приготовлены, можно приступать к их соединению. Здесь все действия выполняются в определенной последовательности. В частности, в первую очередь нам необходимо соединить поперечную перекладину и 2 350-миллиметровых отрезка. Обратите особое внимание на следующие важные моменты. Во-первых, перекладина должна быть строго перпендикулярной относительно отрезков, во-вторых, расположить ее нужно ровно посередине каждого из сегментов. Теперь к данной конструкции с помощью сварочного аппарата прикрепляем гнутые 780-миллиметровые отрезки, непосредственно в месте изгиба.

Далее переходим к следующему этапу. Нам нужно прикрепить передние части опор к каркасу. Делается это с помощью все того же сварочного аппарата. Следует отметить, что расстояние от места, где основание сиденья соединяется с опорами и передней частью последних, должно составлять 90 миллиметров. Далее нужно соединить трубами передние опоры и поперечную перекладину. Это позволит повысить прочность скамейки. Далее необходимо закрепить 2 дуги, а к концам ножек приварить металлические пластины. Все места сварки затем обязательно зашлифовывают. Получившийся каркас нужно сперва прогрунтовать, а затем облагородить. Наиболее оптимальный вариант во втором случае – антикоррозийная краска.

Мы, по сути, вышли на финишный этап. Ведь осталось только лишь закрепить сиденье и спинку. Следует отметить, что доски крепятся к каркасу болтами с двух сторон. Для этого сперва придется проделать отверстия в соответствующих местах. Делать разметку нужно очень аккуратно, ведь от этого напрямую зависит итоговый результат. Выше мы уже отмечали, что для сиденья используют более толстые доски, чем для спинки. Однако если взять одинаковые – ничего страшного. Внешний вид скамейки от такого решения нисколечко не пострадает. Кстати, не забудьте покрыть доски защитным составом. Сверху также рекомендуется положить слой лака или краски.

Если есть желание, то к нашей скамье можно добавить еще такой элемент, как подлокотники. Для этого следует изогнуть 2 отрезка трубы длинной 75 миллиметров с помощью трубогиба. Далее привариваем данные элементы к каркасу, после чего покрываем сперва грунтовкой, а затем – краской. Такая лавочка будет не только очень красивой, но еще и более удобной, согласитесь, последний аспект имеет важное значение.

delajmebel.ru

Столы и скамьи из металла своими руками. Скамейка из металла своими руками: Фото

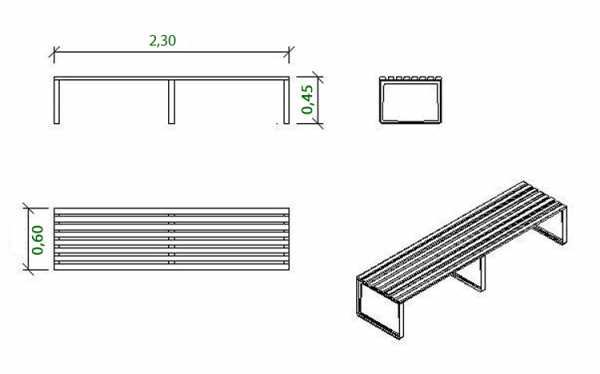

Начинать лучше с чертежа, на чертеже конкретные размеры.

Профильные трубы могут быть прямоугольного сечения, квадратного, овального

Лучше квадратного, или прямоугольного сечения.

Если делаем скамейку без спинки, то в принципе это простое изделие.

Для крепления сиденья скамейки покупаем вот такие болты со сплющенной головкой (конечно в комплекте с гайками).

Опор может быть две, а может быть три, смотрите по месту от длины скамейки.

Если две опоры, то по чертежу (размерам в нём)

Подготавливаем два прямоугольных изделия-опоры, можно квадратные, вот так примерно это выглядит.

Нарезаем профильную трубу и сваркой свариваем те самые опоры, угля болгаркой, можно подрезать под 45-ь градусов, или просто сварить под прямым углом.

Опоры одного размера.

Что бы скамейка была прочной, опоры соединяются горизонтальной трубой (с двух сторон), получается своего рода рама (каркас).

Горизонтальные профильные трубы привариваются в верхнюю часть опор (в их торец).

Опоры и горизонтальные трубы в одном уровне.

Сварные швы зачищаем, грунтуем и красим вместе со всей рамой.

В верхней части опор делаем отверстие (количество смотрите по месту), далее бруски крепятся теми самыми болтами с плоской шляпкой (см. выше).

Бруски предварительно шлифуются, пропитываются антисептиком, можно покрасить, или вскрыть лаком.

При изготовлении опор следите за углами, они должны быть прямыми.

Все опоры одного размера.

16 Сентября 2016

Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

• Профиль― длиной 8 метров с сечением 25 на 25 мм.
• Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
• Крепёж ― болты с гайками ― 24 шт.

Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Каркас

• Труба длиной 1,55 м на перекладину между опорами.

• Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
• Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
• Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
• Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

• Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
• Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
• Метизы ― болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

mirhat.ru

Cадовые cкамейки из профильной трубы и из дерева своими руками

Все, кто живет в частном секторе или имеет дачный участок, рано или поздно захотят обзавестись садовой мебелью. А скамейка в ней – главный атрибут. Прежде, чем приступать к ее покупке или изготовлению своими руками, рассмотрите фото удачных самоделок. Может, идеи из них натолкнут вас на некоторые размышления, а то и действия, и сэкономят ваше время и деньги.

В сущности, скамейку сделать можно и из самых необычных, и с использованием традиционных для подобных изделий материалов, выпускаемых нашей промышленностью. Все зависит от ваших возможностей и фантазии.

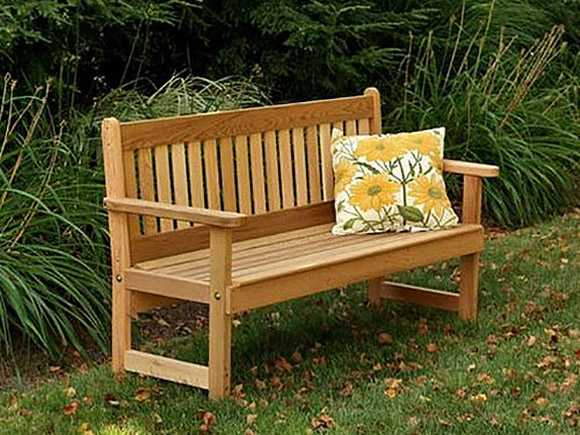

Скамейки из дерева: чертежи

При их изготовлении решающую роль будет играть именно ваша фантазия, потому что дерево – самый доступный и легкообрабатываемый материал, в зависимости от выбора дизайнерского решения, легко вписывающийся в любой ландшафт и любые стили оформления участка.

Но все же, несмотря на кажущуюся простоту изготовления садовой скамейки, стоит учитывать физиологические аспекты: рост, вес человека, соотношения длины суставов, чтобы ваша лавочка была не только красивой, но и эргономичной.

Рассмотрим несколько чертежей деревянных скамеек, из которых можно будет взять усредненные показатели размеров и для собственной конструкции. Как пример, возьмем 2 изображения почти одинаковой конструкции: фото и чертеж.

Основные различия состоят: в плавных обводах подлокотников и изгибе сидения на чертеже, отличающиеся от образца на фотографии, и способах соединения торцевых карт с продольными элементами лавки. Но это мелочи, а главное, почему мы выбрали для детального анализа именно эту конструкцию – ее размеры. На скамейке с такими размерами будет удобно сидеть людям, имеющим рост от полутора до двух метров, а сечения всех деревянных элементов конструкции, гарантированно выдержат вес пары-тройки людей более чем внушительной, комплекции. Даже, если вы примените для изготовления такой скамьи мягкие сорта древесины.

Дублировать словами то, что вы видите на эскизе не имеет смысла, а вот посоветовать можем следующее: выберите из имеющейся у вас обычной мебели самую для вас удобную в плане посадки и замерьте:

• высоту сиденья;
• глубину посадки;
• высоту и наклон спинки;
• уровень расположения подлокотников;
• длину подлокотников.

Если вас все устраивает, то просто скорректируйте выбранный эскиз под свои идеальные параметры и приступайте к изготовлению. А чтобы было что корректировать, мы подобрали вам еще несколько чертежей садовых скамеек, не сложных в изготовлении своими руками.

А если вам по душе суперкреативные решения, и общий стиль дизайна дома и участка позволяют их воплощать в идеях садовой мебели, то это видео для вас.

Нам остается сделать несколько замечаний относительно применяемых материалов.

Для изготовления садовой мебели лучше использовать древесину лиственных пород, не выделяющую смолы. Лучшей древесиной для садовой мебели считается красное дерево (махагони) и тик, которые большинству людей просто не по карману, поэтому мы советуем присмотреться к кедру или буку. Дуб и ясень, из-за своей твердости может дать большие трещины в уличных условиях эксплуатации, березу может сильно покоробить, но если эти изъяны не страшны, то можно смело браться за дело.

Из хвойных пород мы бы выбрали лиственницу, способную прослужить дольше остальных. Но, ни в коем случае нельзя сбрасывать со счетов и обычную сосну – лучше северную. Просто, если всю древесину, кроме тика, можно только обработать антисептиками против гниения и антипиренами для сопротивлению горючести, то хвойную древесину нужно тщательно высушивать, желательно удалять из нее черные сучки, вклеивая на их место вставки из такого же дерева, и покрывать минимум двумя слоями лака или качественной краски для наружных работ.

Скамейки из профильной трубы своими руками

Традиционным материалом для изготовления садовых скамеек по-прежнему остается вездесущая профильная труба, позволяющая, благодаря своему сечению, способному выдерживать довольно большие нагрузки, минимизировать толщины элементов каркаса.

Людям, имеющим в хозяйстве сварочный аппарат, и обладающим некоторыми навыками работы с ним, проще всего будет самостоятельно изготовить садовую скамейку именно из профильной трубы. А вот человек творческий обязательно подойдет к решению этого вопроса со своими идеями, превращающими абсолютно не эксклюзивный материал, если не в шедевр садового зодчества, то в предмет, доставляющий и эстетическое удовлетворение не только его создателю.

Самые простые конструкции в чертежах не нуждаются, а основные размерные параметры лавок из профильной трубы ничем не отличаются от описанных в предыдущем разделе. Единственное, что нужно учитывать при изготовлении деревянных сидений и спинок к таким скамейкам, так это толщину самих деревянных элементов.

Интересны на наш взгляд и такие их конструкции с использованием профильной трубы:

И, конечно же, нельзя сбрасывать со счетов раскладные варианты лавочек, которые на зиму можно убирать в помещение.

А вот сам конструктив, позволяющий стальным элементам складываться, может быть и проще, к примеру: на дверных петлях с упорами или на болтовых соединениях с самоконтрящимися гайками прочее.

Видеоролик просто и доходчиво описывает весь процесс создания незамысловатой садовой скамьи из профильной трубы.

Важно помнить, что, несмотря на то, что металл – очень долговечный по срокам эксплуатации материал – он подвержен коррозии и время его службы в значительной мере зависит от вас. Сварные стыки – слабое место не только этой конструкции, поэтому их необходимо тщательно обрабатывать:

• удалять шлак и окалину;
• зачищать наплывы;
• непроваров и впадин при сварке желательно избегать, а, в крайнем случае, зашпаклевывать их;
• не экономить на краске – предпочтительно использовать полимерные составы.

К этому остается добавить, что снизу на стойки каркаса из профильной трубы обязательно нужно приваривать пятаки-площадки, чтобы скамья не проваливалась в землю или не портила покрытие, на котором будет стоять. В первом случае, еще и набившаяся внутрь труб земля будет способствовать быстрой коррозии металла. Также все остальные торцы труб следует закрывать специальными пластиковыми заглушками или заваривать. К тому же, это будет предохранять от травмирования людей.

Простые и необычные скамейки

Хотим предложить вам несколько вариантов чрезвычайно простых в исполнении, но от этого не менее функциональных садовых лавочек, изготовленных из материалов, находящихся буквально под рукой.

В этом случае, очищенные от сучков ивовые прутья средней толщины, вставлены в конструкцию из стальной полосы. Но никто не помешает вам изготовить ее из дерева, из той же профильной трубы или сплести из такой же, но более толстой лозы, как это сделано в следующем, предлагаемом вашему вниманию варианте.

А, представленная на фотографии ниже конструкция, на наш взгляд, является верхом минимализма и креативности в подходах создания садовой мебели вообще, особенно, если вы при строительстве своего дома использовали бетонные блоки с пустотами.

12 таких блоков, уложенных на цементно-песчаный раствор, и 4 бруска подходящего сечения – вот и все, что нужно для изготовления такой лавки. Останется только ошкурить или прострогать древесину и закрепить ее в блоках любым удобным способом. Если не хотите рассматривать сложные решения, то достаточно будет снизу набить по паре тонких ограничительных реечек вдоль опор из блоков.

А вообще, эта тема практически неисчерпаема для инженерной фантазии, и если у вас есть интересные идеи, мы будем рады познакомить с ними наших читателей.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Скамейка из металла своими руками: чертежи, фото, видео

Содержание статьи:

Садовая лавочка – пожалуй, самая распространенная мебель на дачном участке. Это естественно, ведь сад предполагает отдых и наслаждение природой. А любоваться окружающей растительностью лучше всего, сидя на удобной скамье.

Описание и размеры

Простейшая металлическая лавочка для дачи представляет собой две опоры и сиденье. Для большего комфорта отдыхающих предусматривается спинка.

Тематический материал:

Скамейки, изготовленные из металла без использования других материалов (древесины, пластика и др.) относятся к категории антивандальных.

Однако устанавливать такую мебель в домашнем саду нерационально. Ведь у металла в десятки раз большая теплопроводность, сидеть на нем неудобно и даже вредно для здоровья. Поэтому дачную скамейку лучше строить по формуле: металлический каркас + деревянное сиденье со спинкой.

Размеры лавочки подбирают индивидуально. Но есть несколько правил, которые желательно учитывать:

1. Длина скамейки определяется из расчета 0,6 м на одного человека.
2. Ширина – минимум 30 см.
3. Высота спинки – от 30 см.
4. Угол между сиденьем и спинкой – от 105° до 120°.
5. Высота скамьи определяется по длине большеберцовой кости (до подколенной ямки). Обычно это 38-45 см.

Если лавочка выше 45 см, то ноги свисают, когда ниже 30 см – колени согнуты под острым углом, что затрудняет кровообращение и проявляется в виде дискомфортного ощущения затекших ног. Еще один нюанс, требующий внимания при проектировании, взаимное расположение спинки и сиденья. Если угол между ними приближается к прямому, то сидеть придется, как будто проглочен лом. С физиологической точки зрения, это полезно для позвоночника… Но неудобно.

Варианты расположения деревянных деталей

Есть два способа размещения брусков – вдоль и поперек. С продольным работы гораздо меньше, но вот поперечное позволяет сделать более домашнюю и удобную лавочку.

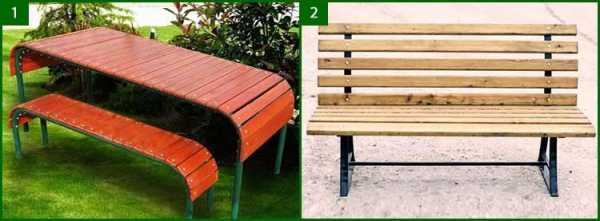

Расположение бруска поперек – 1, вдоль – 2

Учитывая, что каркас в обоих случаях одинаковый, дополнительные работы требуются только на просверливание отверстий и изготовление деревянных элементов.

В случае повреждения поменять поперечно расположенные ламели гораздо легче, и обходится такой ремонт дешевле.

Защитное покрытие лавочки

Дерево и металл обрабатывают отдельно. Для каркаса лучше использовать грунтовку. В идеальном варианте – свинцовый сурик, который защитит металлический остов от коррозии на десятилетия. Особенно если учесть, что на даче такая садовая мебель по полгода находится под снегом.

Дерево можно просто покрасить. Но если предварительно проолифить, дать пару суток на просушку, затем в два слоя нанести лак, то такое покрытие гарантированно защитит древесину от воздействий окружающей среды.

В любом случае важна сочетаемость цветов и дизайнерская задумка. Например, если каркас покрыть Кузбасслаком, то деревянные части лучше пролачить, это подчеркнет натуральную фактуру материала.

Чтобы сделать защиту брусков эффективной, обработку проводят до фиксации к остову.

Сырье для каркаса

В зависимости от типа металлической основы выделяют такие разновидности садовых лавочек:

• кованые;
• из профтрубы;
• из уголков;
• из подручного металла.

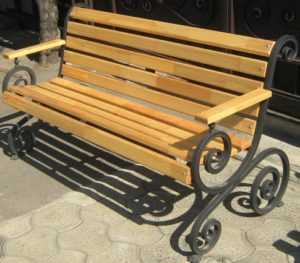

Кованые скамейки

Относятся к категории элитной мебели, которая добавляет солидности садовому участку и повышает статус владельца. Кованые предметы относятся к двум группам:

1. машинная (холодная) ковка;
2. художественная (ручная).

В первом случае готовое изделие сваривается из элементов, подвергнутых машинной обработке (литье, штамповка, прокат). Чтобы создать садовую лавку из таких комплектующих, требуется чертеж, на котором размечены все детали и места их расположения. Фиксация элементов производится сваркой. Затем швы зачищаются, шлифуются, а готовое изделие грунтуется. Обойдется такая скамейка для дачи раз в 5 дешевле, чем изготовленная методом художественной ковки.

А вот лавочку ручной ковки без наличия специальных навыков сделать не получится. Боковины можно купить отдельно и на них уже зафиксировать сиденье. С одной стороны, это удачное решение, ведь можно самостоятельно отрегулировать длину лавки, но с другой – стоит такое удовольствие дорого. Чтобы сделать один элемент, у кузнеца уходит целый день. Это отражается на цене. Кованная садовая скамейка – очень дорогая вещь.

Но спешим заметить, если скрупулезно, ни на йоту не отступая от чертежа, собрать скамейку из элементов машинной ковки, затем тщательно обработать и покрасить сварные швы, то 99 % людей не отличит такую садовую лавку от более дорогой, выкованной вручную.

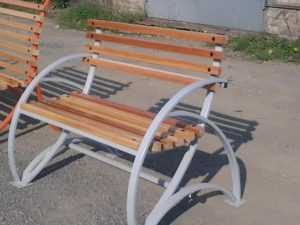

Скамейка из профилированной трубы

Это самый удобный в работе материал. Для изготовления каркаса лавочки используют трубу квадратного или прямоугольного сечения. Ее преимущество в высокой устойчивости к физическому воздействию, удобстве сборки и низкой цене.

Трубы с толщиной стенки 2-3 мм достаточно, чтобы выдерживать вес до 300 кг. Надо только грамотно составить чертеж и подобрать элементы из дерева соответствующей толщины.

Детали из профтрубы можно самостоятельно согнуть. Перед изгибом трубу плотно заполняют мелким песком. А готовые элементы конструкции фиксируют или сваркой, или болтами.

Особые требования предъявляют к крепежу, который соединяет деревянные элементы. У них должны быть округлые шляпки, чтобы предупредить порчу одежды.

Скамейки из уголка

Работать с этим материалом так же удобно, как и с профтрубой, болтовая фиксация осуществляется просто. Вот только гнуть уголок труднее. Чертеж для изготовления элементарной лавочки можно набросать от руки, главное – соблюсти симметрию и выдержать размеры.

На даче такая мебель смотрится органично, особенно если покрасить ее в едином стиле с окружающими предметами.

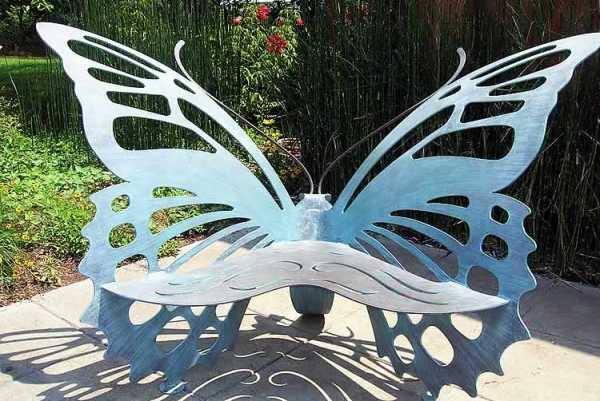

Лавочка из металлолома

Это самое креативное направление в изготовлении мебели для дачи. Тут не может быть точных чертежей.  Только общие дизайнерские замыслы ограничивают фантазию хозяина.

Использовать можно любой металл, который подвернется под руку. Главное – четко представлять, что вы хотите видеть на даче – практичную скамейку или футуристическое чудо, притягивающее взгляды гостей и прохожих.

Похожие статьи

besedkibest.ru
