на что следует обращать внимание при выборе (120 фото)

Все разнообразие жизненных ситуаций невозможно предугадать. Сама наша жизнь непредсказуема и от того особенно прекрасна. Однако, бывают случаи, когда эта самая непредсказуемость ставит нас в очень затруднительное положение, и для успешного решения возникшей проблемы необходимо специальное оборудования. Например, ваш автомобиль забуксовал в лесу, а рядом нет того, к кому можно обратиться за помощью, как быть в такой ситуации?

Имеется множество вариантов решения этой задачи, безвыходных ситуаций, как известно, не бывает, однако, если в вашем арсенале имеется обычная механическая, ручная лебедка, все разрешится просто, быстро и рационально.

Хотя лебедка может оказаться незаменимым помощником в строительных, ремонтных и других работах, где необходимо перемещать тяжелые предметы и конструкции. Именно поэтому, очень многие задумываются над тем, что бы приобрести этот полезный инструмент.

Начиная поиски мы, как правило, просматриваем специализированные сайты, но посмотрев на фото ручной лебедки, многие впадают в состояние некоего ступора – сложность конструкции пугает, а как с ней обращаться человеку впервые взявшего в руки, вообще представить достаточно трудно.

В самом деле, все не так страшно, а потому давайте посмотрим, что представляет собой лебедка, а также в чем особенности ее конструкции, которые необходимо знать и учитывать в процессе выбора.

Назначение лебедки очевидно – передвижение тяжелых грузов в горизонтальной плоскости. В данном случае не нужно путать с талями – они предназначены для вертикального подъема.

Заметим: некоторые умельцы могут использовать лебедку в качестве подъемного механизма, для чего крепят один ее конец где-то на потолке или используют систему шкивов.

Говорить об этом в этой статье нецелесообразно, мы рассмотрим только особенности лебедок как таковых, а где использовать – вы разберетесь или найдете нужный материал самостоятельно.

В настоящее время широкое распространение получили два основных типа, это рычажная ручная лебедка и барабанная. Поскольку конечный результат один, но решается задача по-разному – их принцип действия существенно отличается, рассмотрим каждую конструкцию подробнее.

Краткое содержимое статьи:

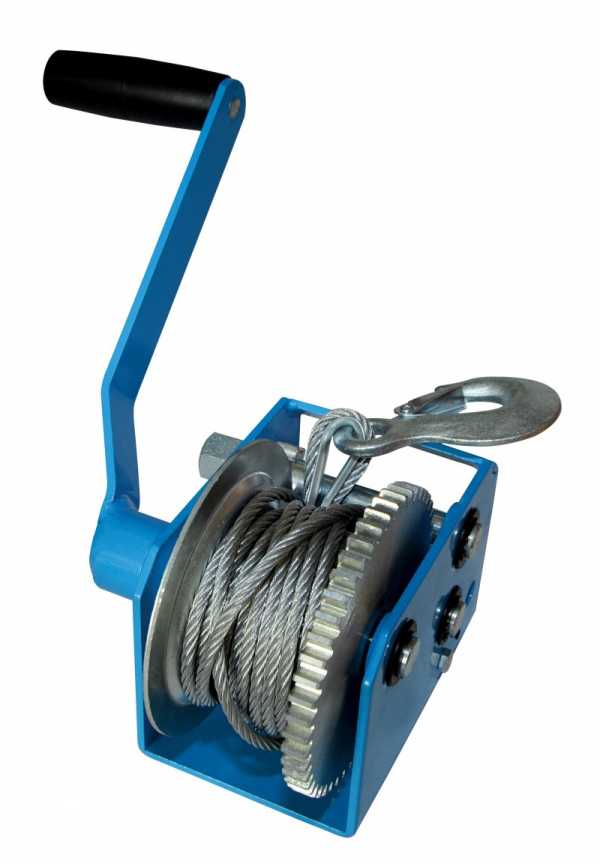

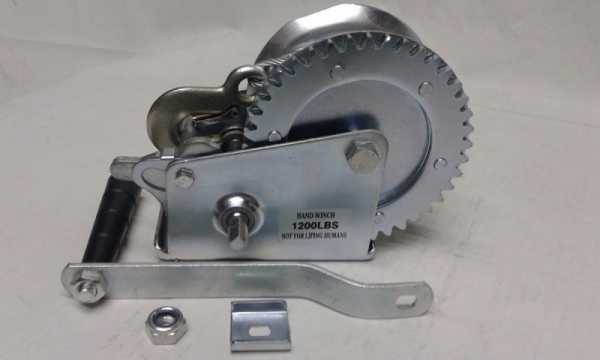

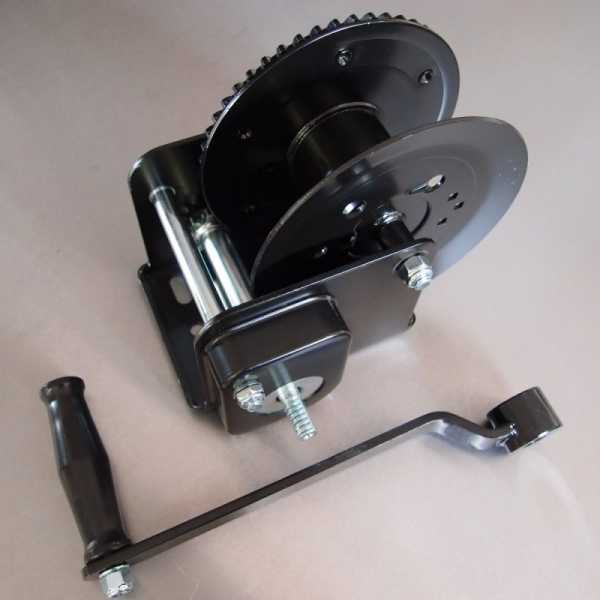

Барабанные конструкции

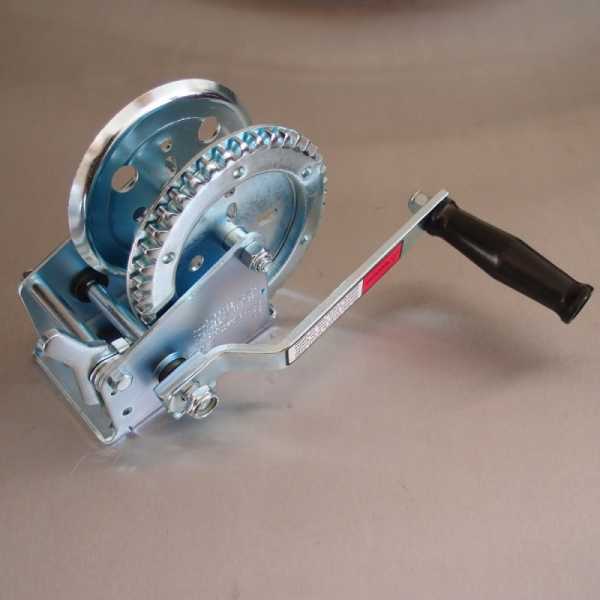

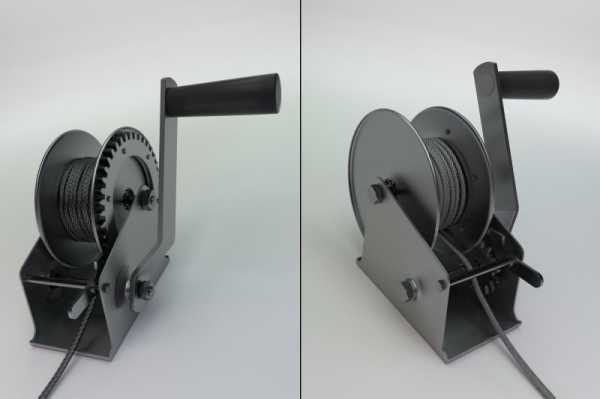

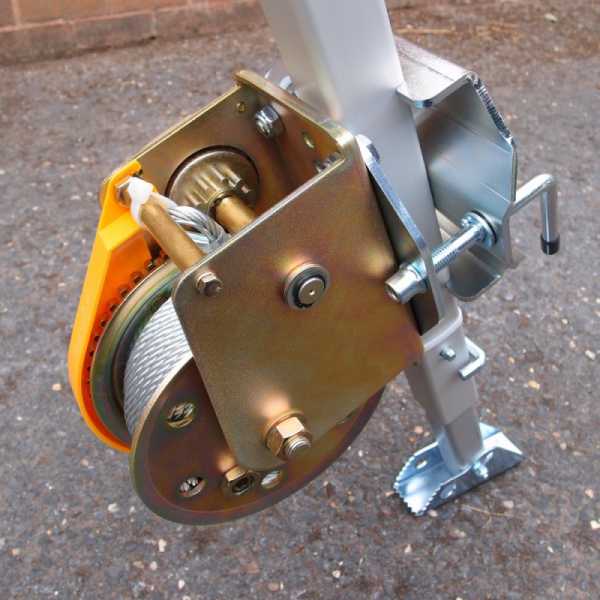

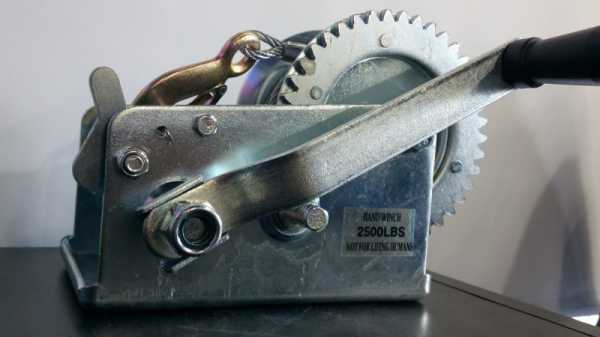

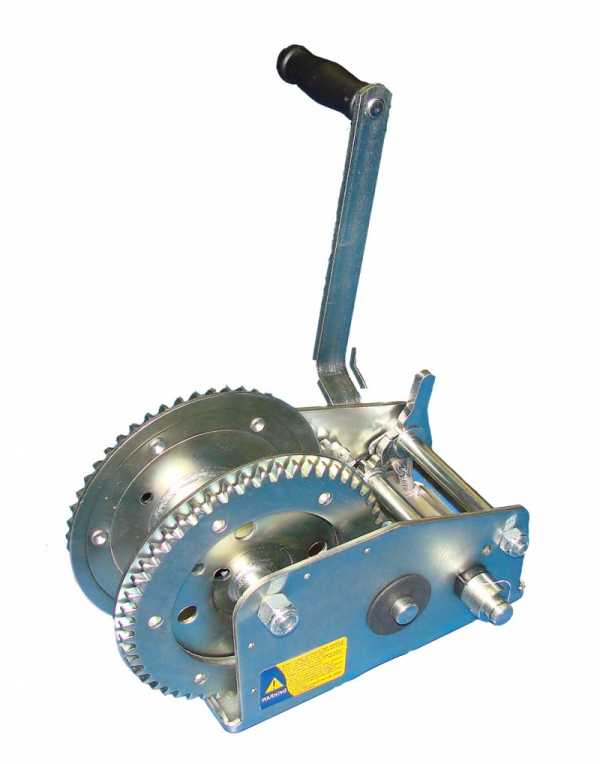

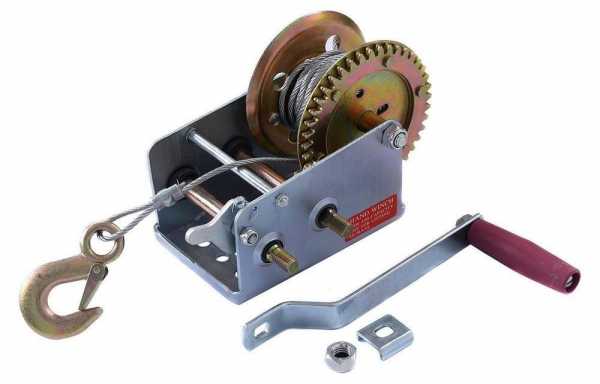

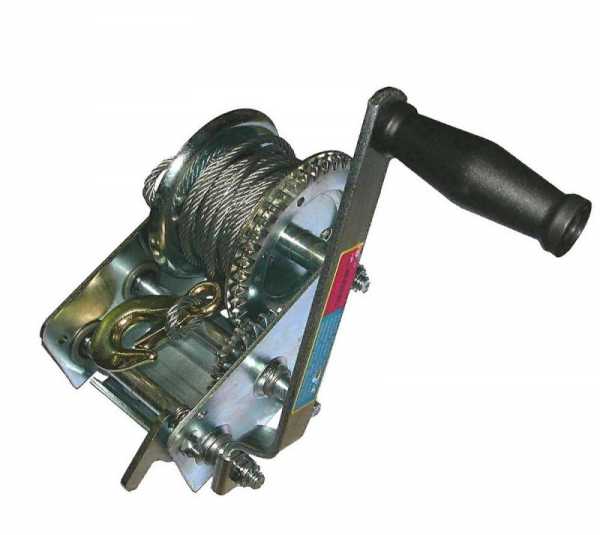

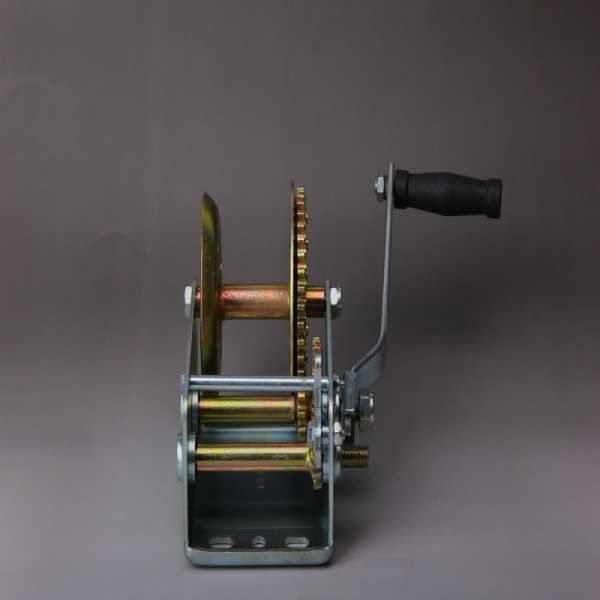

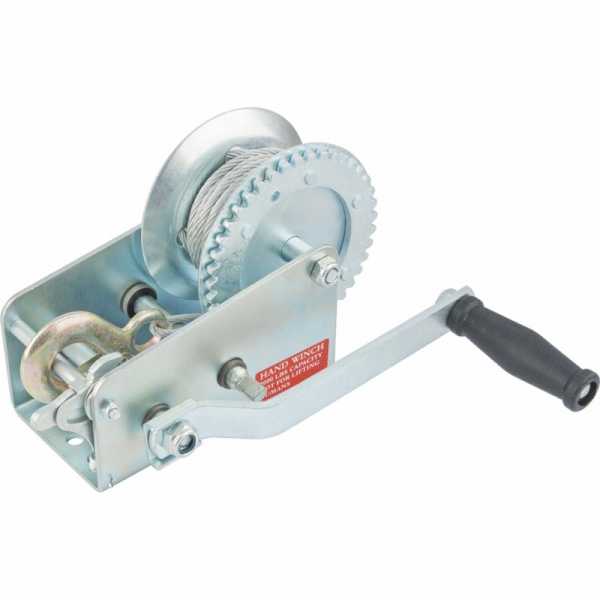

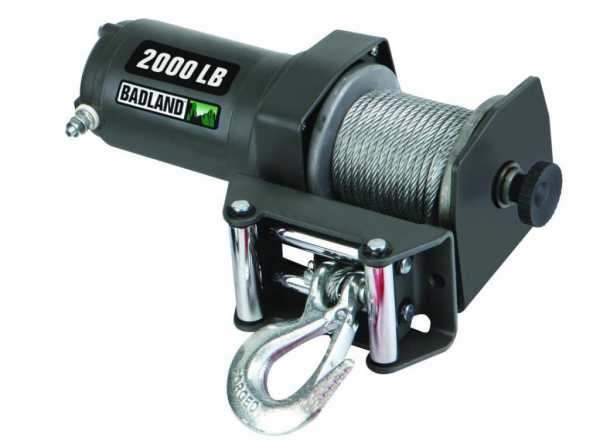

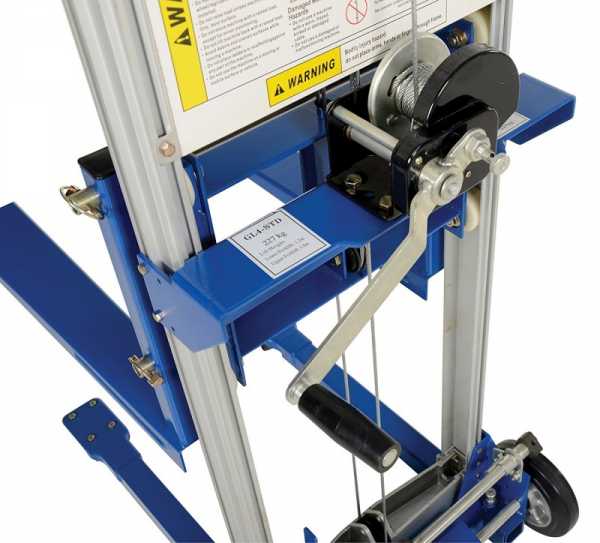

Прежде всего, рассмотрим ручную лебедку барабанного типа. Внешне она очень похожа на те, что мы привыкли видеть на вездеходах: мощный барабан, на который намотан трос и механизм, заставляющий его вращаться.

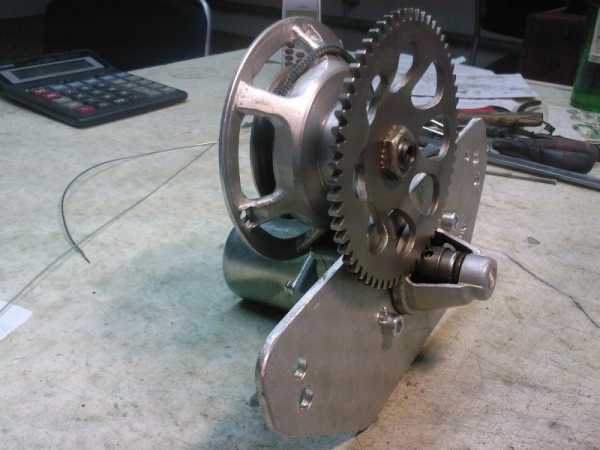

Конструктивно лебедка барабанного типа состоит:
Редуктора – он увеличивает тяговый характеристики и осуществляет передачу вращения от ручного привода к барабану;
Барабана, на который наматывается тяговый трос;
Механизма укладки, он равномерно распределяет трос по барабану и не позволяет ему спутаться;
Стопорного механизма, который не позволяет разматываться тросу самостоятельно, а также надежно фиксирует положение барабана;
Рамы, на которой собран весь механизм в единую конструкцию.
Принцип работы барабанной лебедки прост: вращение через редуктор передается на барабан и он, наматываясь, тянет груз за собой. Стопорный механизм не позволяет откатиться грузу. Все барабанные конструкции представляют собой тросовые лебедки и имеют ограниченную длину троса.

Очень важный элемент барабанной лебедки – редуктор, он может быть шестеренчатым и червячным. Важно заметить – червячная лебедка более безопасна с наиболее надежным стопорным механизмом, но имеет большие габариты и позволяет тянуть меньший по своей массе груз.
Основными достоинствами барабанных лебедок необходимо считать относительную простоту конструкции, что значительно облегчает ремонт и обслуживание, а также, очень надежный и простой стопорный механизм.
Главные недостатки: большие габариты и масса, а также – ограниченность длины используемого троса.

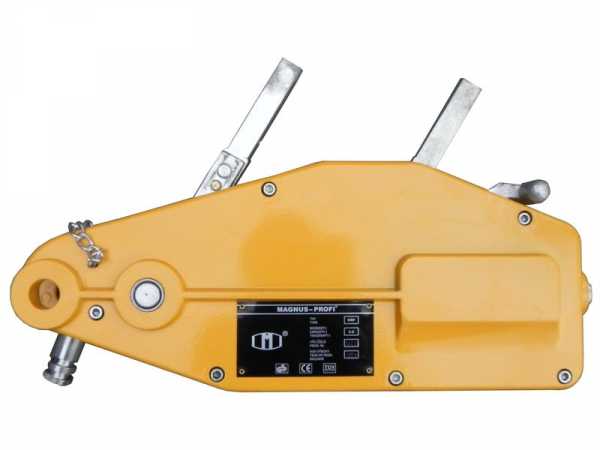

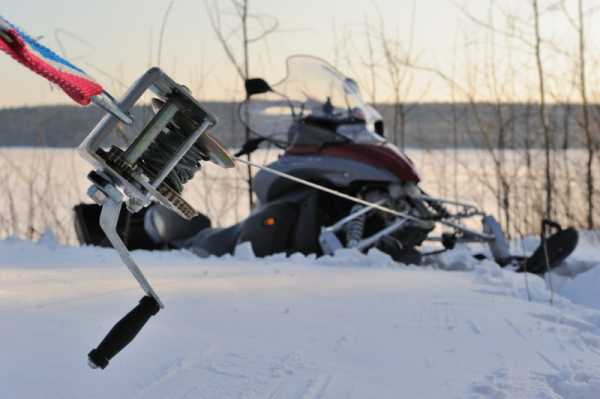

Рычажные конструкции

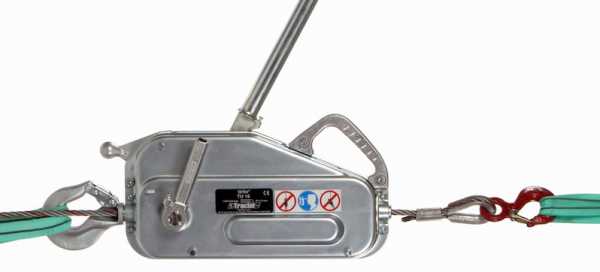

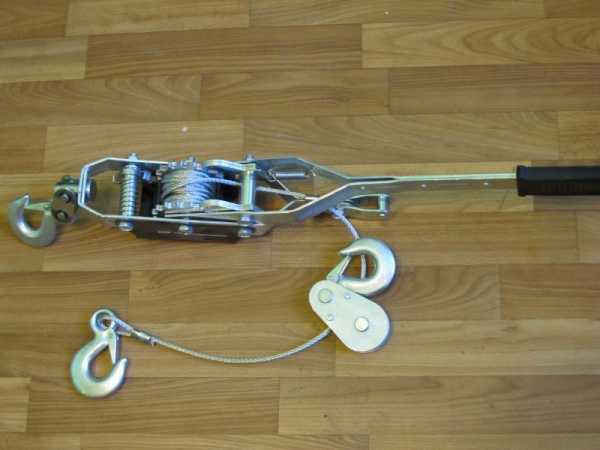

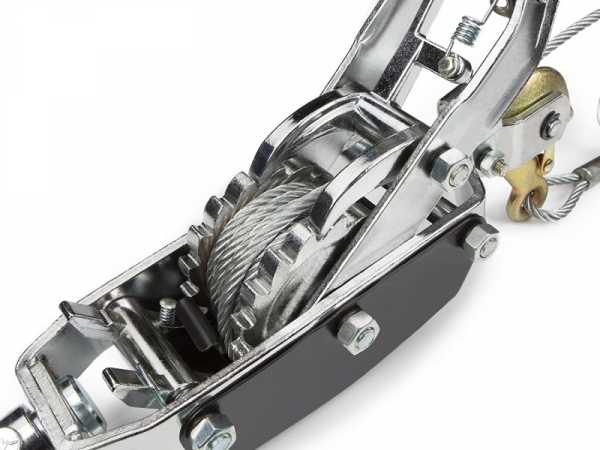

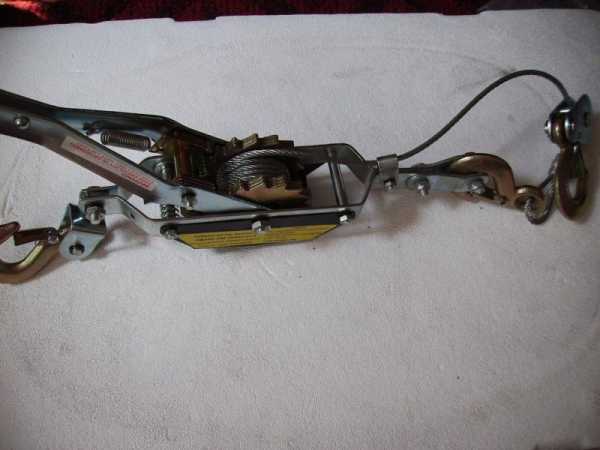

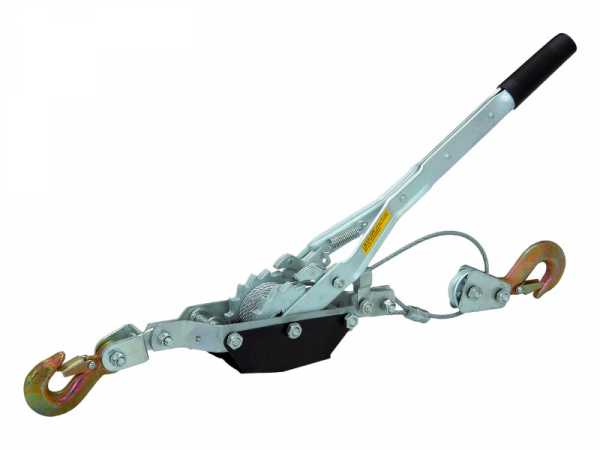

Конструкция рычажной лебедки представляет собой специальный корпус или раму, с размещенным внутри механизмом, принцип действия которого основан на эффекте рычага.

Изначально рычаг находится в исходном состоянии и специальным механизмом захватывает трос. Пользователь вручную тянет рычаг и вместе с ним перемещает трос в крайнее положение, после чего стопорный механизм фиксирует трос, а механизм захвата отпускает его.
Рычаг переводится в исходное положение, и механизм захвата опять захватывает трос, при движении рычага, стопорный механизм отпускается. Поступательными движениями груз постепенно перемещается.
Достоинством рычажных механизмов, если их сравнивать с другими типами ручных лебедок в том, что они более компактны, позволяют тянуть груз большей массы, а длина троса не ограниченна.
Кроме всего прочего, рычажные лебедки более удобны, их корпус не обязательно закреплять во время работы, а в качестве троса часто используют специальный ремень, который проще упаковывать и перевозить, да и стоит он гораздо меньше чем стальной трос.

На что следует обращать свое внимание, выбирая лебедку
Ответить на вопрос, какая лебедка лучше однозначно невозможно. У каждой из конструкций имеются свои достоинства, и недостатки. Механизм рычажных лебедок сложнее, точнее – они имеют более сложную конструкцию механизмов фиксации троса.
Кроме того, к раме, на которой монтируют рычажный механизм лебедок, предъявляются повышенные требования: на нее ложится вся нагрузка, она должна быть сделана особенно тщательно и из прочных сплавов.
В то же самое время – удобство и компактность делают рычажные механизмы транспортабельными и удобными в эксплуатации.

Если вы выбираете лебедку для легкового автомобиля, то знайте, что тяговые характеристики должно быть порядка одной тонны – в этом случае у вас будет необходимый запас по мощности, что позволит вытаскивать грузы под некоторым углом.
Обращайте особое внимание на механизмы фиксации и укладки троса – от их качества будет зависеть ваша безопасность. Смотрите на устройство зацепа, оно должно быть удобным и качественным.
Вообще, лучше отдать предпочтение конструкциям от известных производителей, которые дают гарантию на свою продукцию и обеспечивают их необходимыми сертификатами качества и надежности.

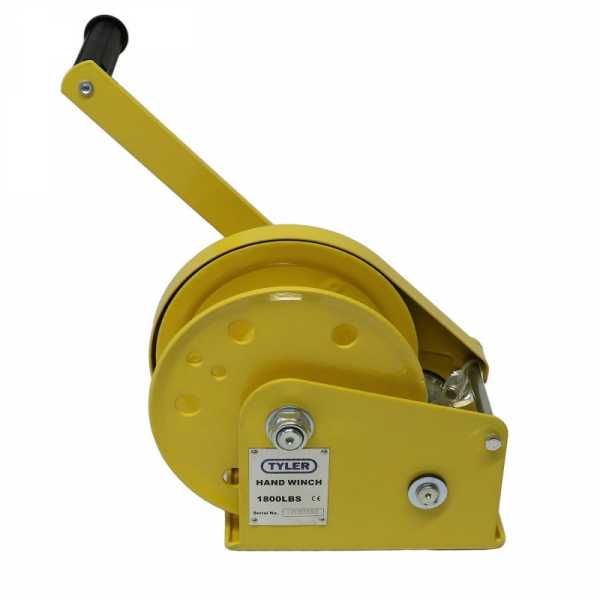

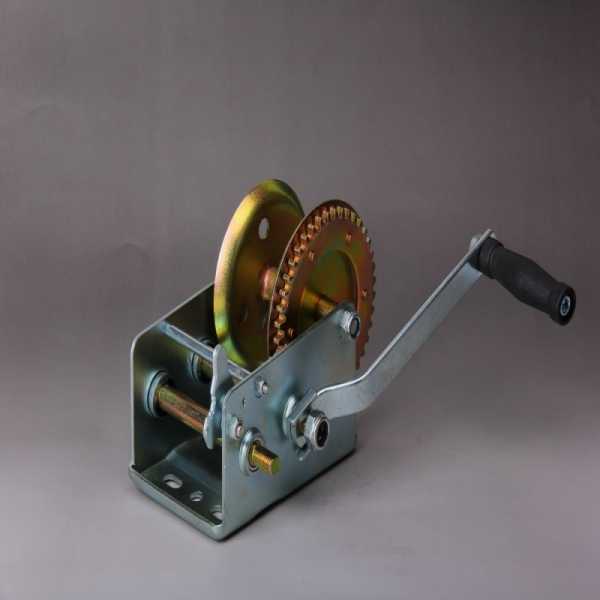

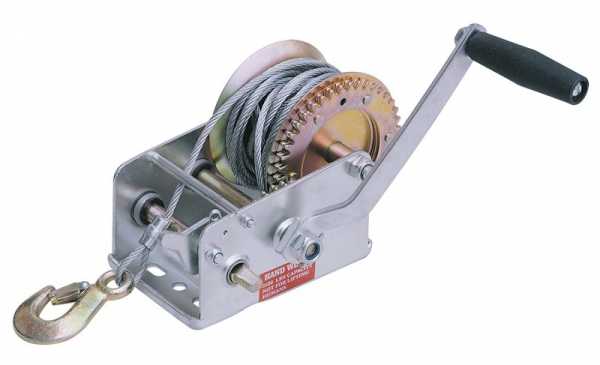

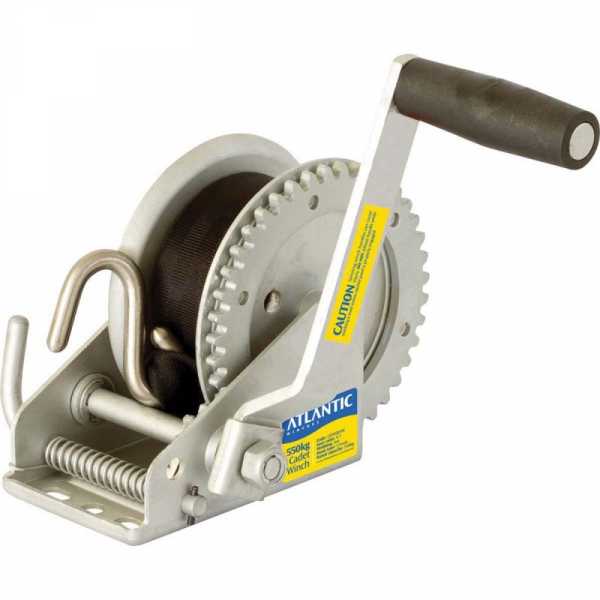

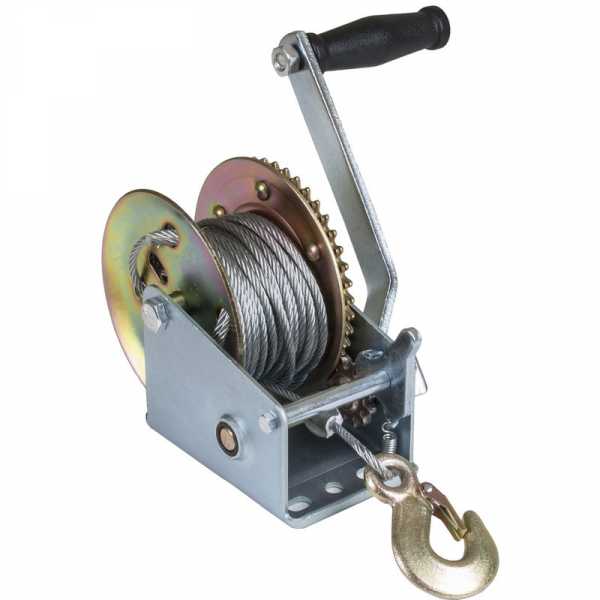

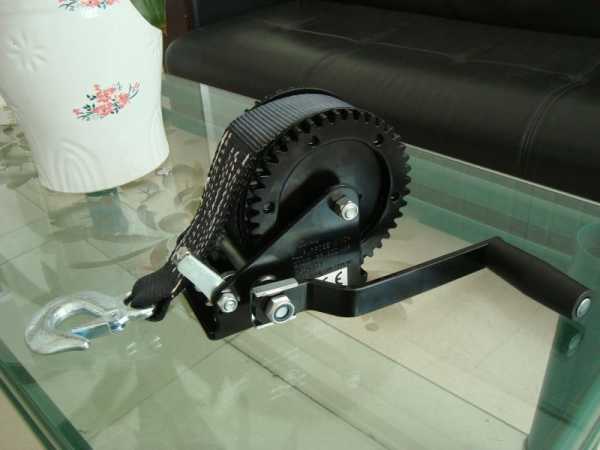

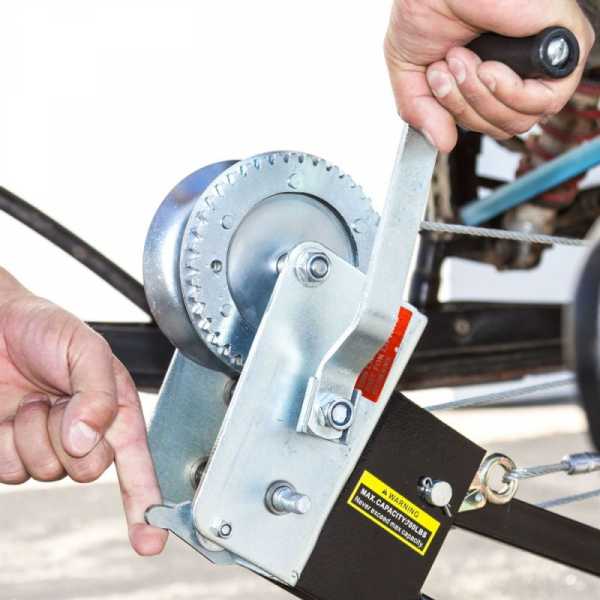

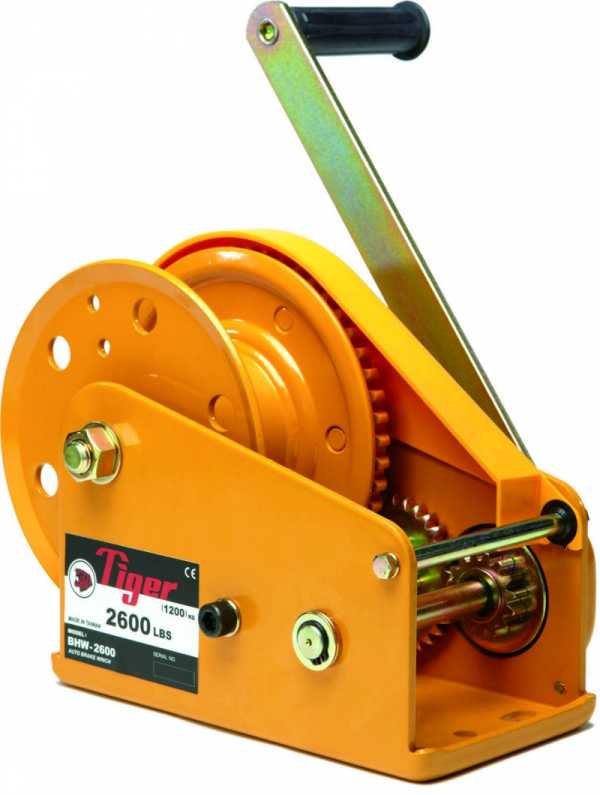

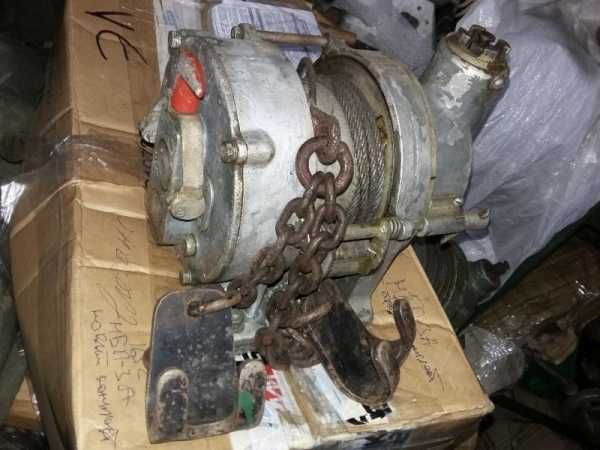

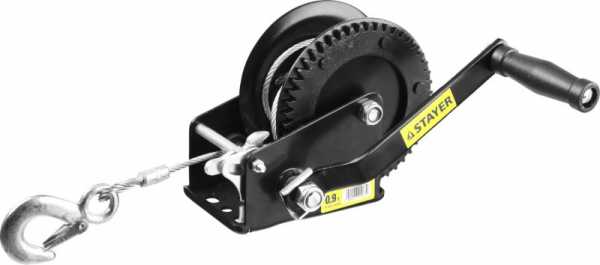

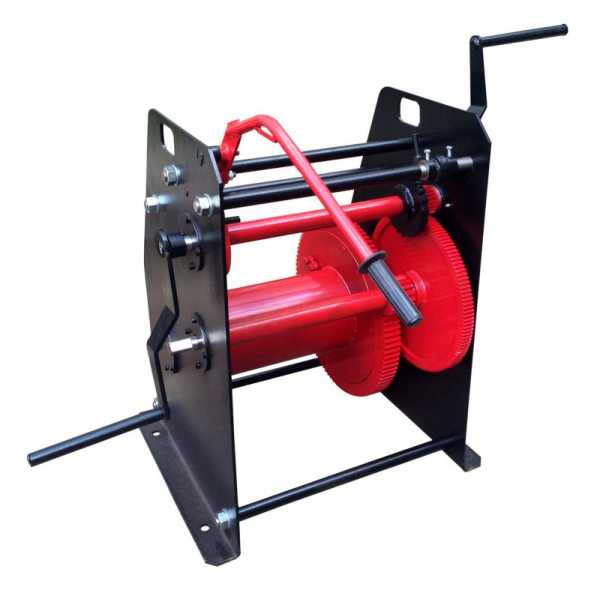

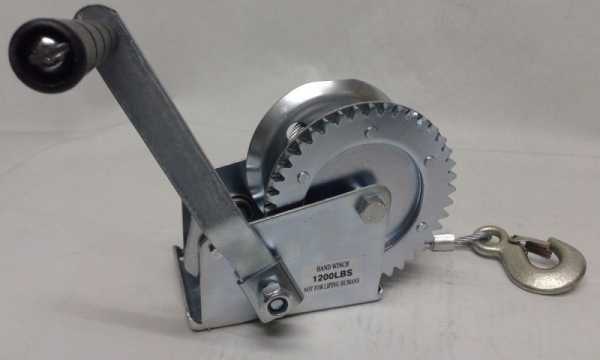

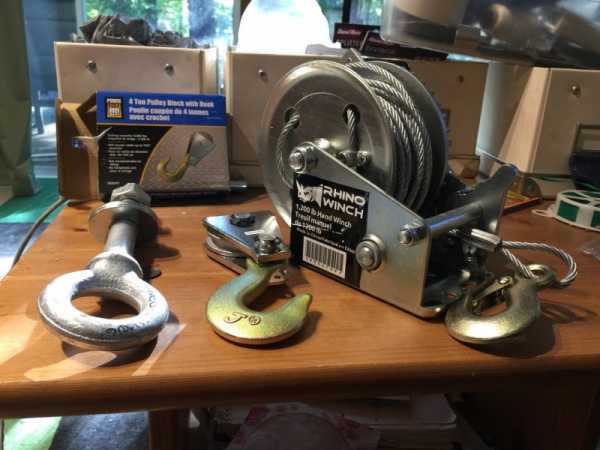

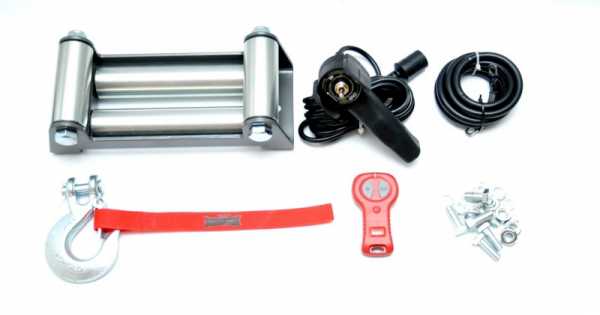

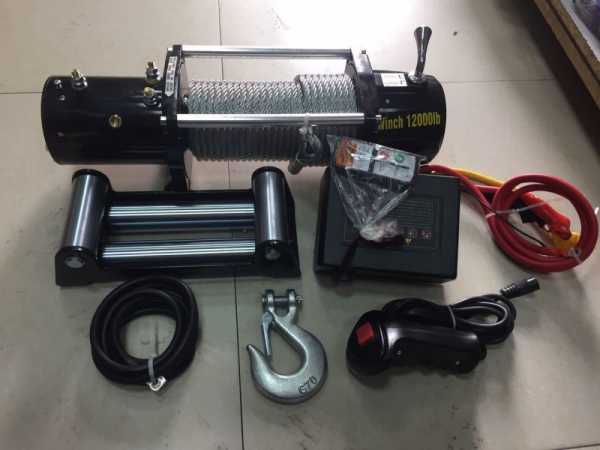

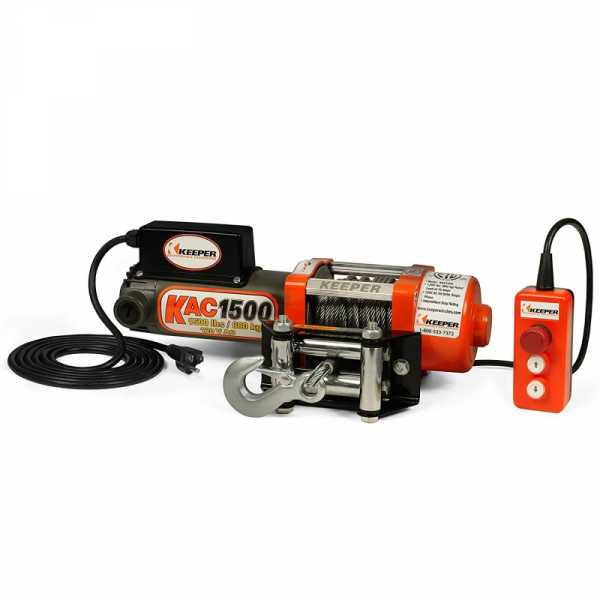

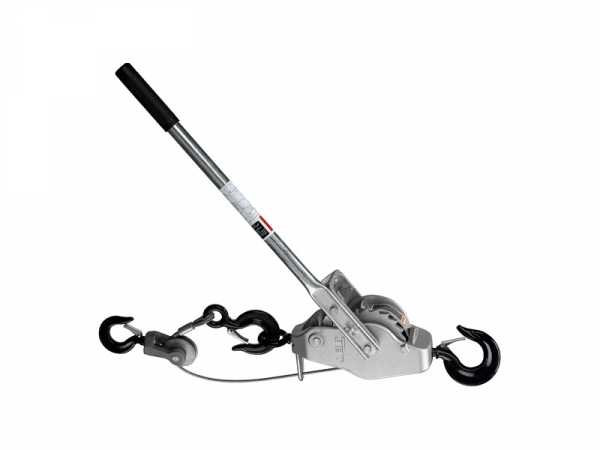

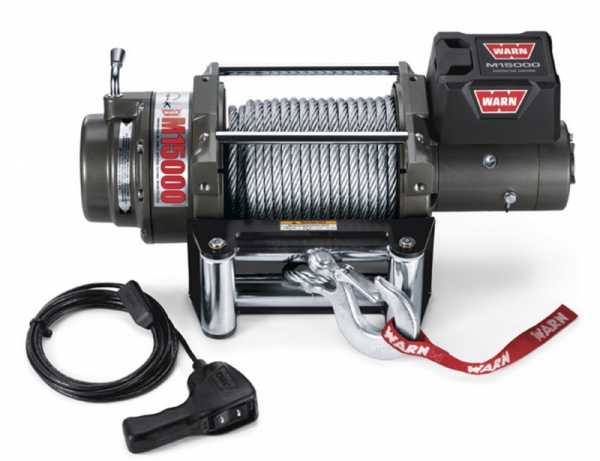

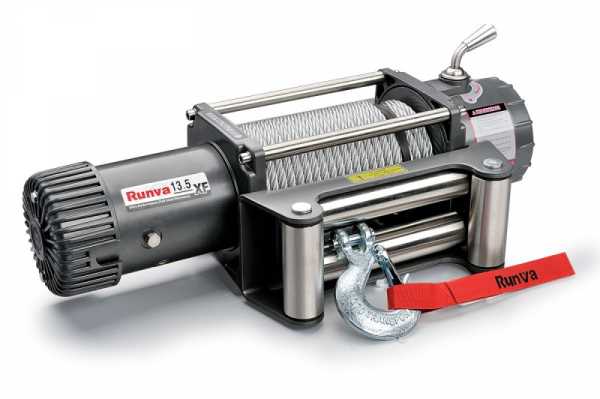

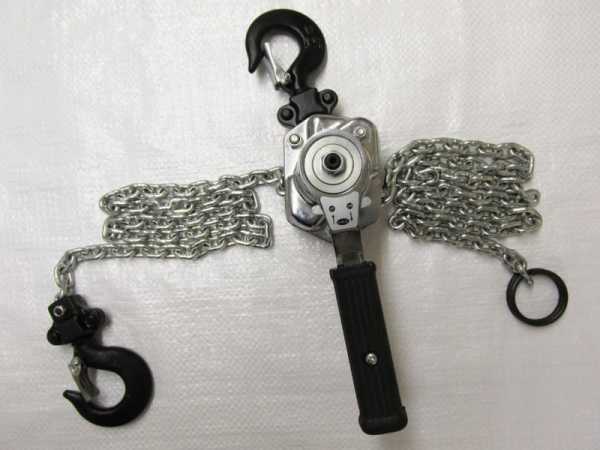

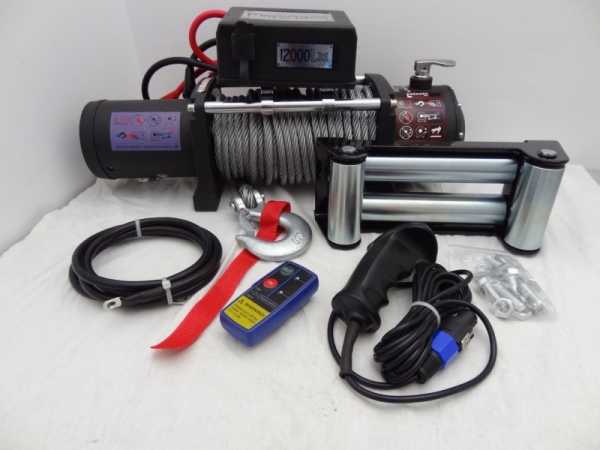

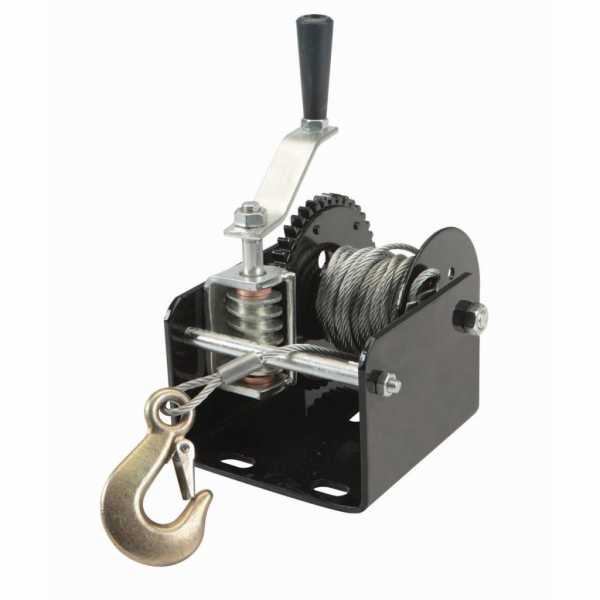

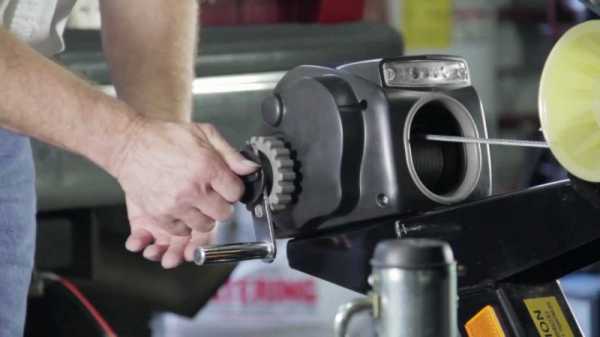

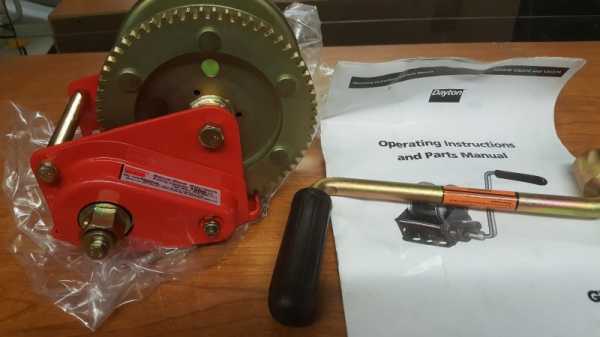

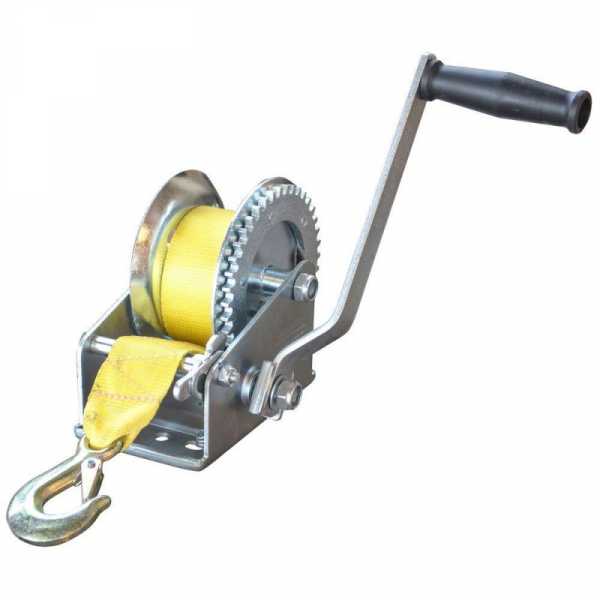

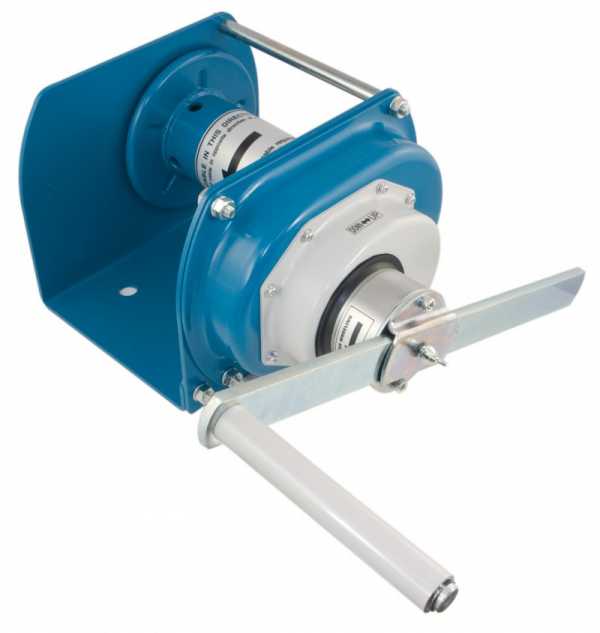

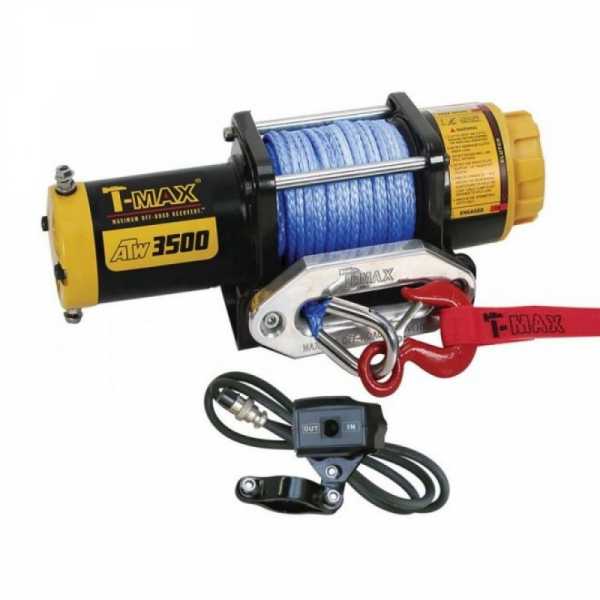

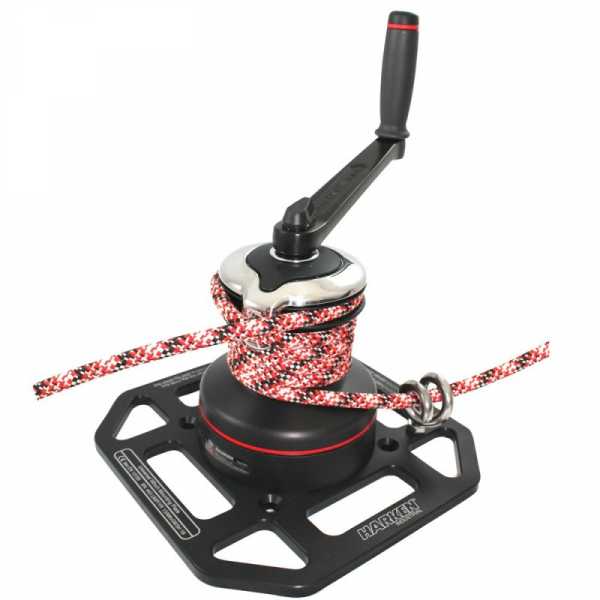

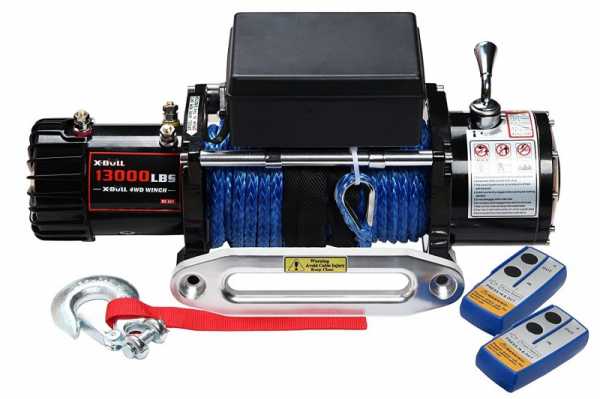

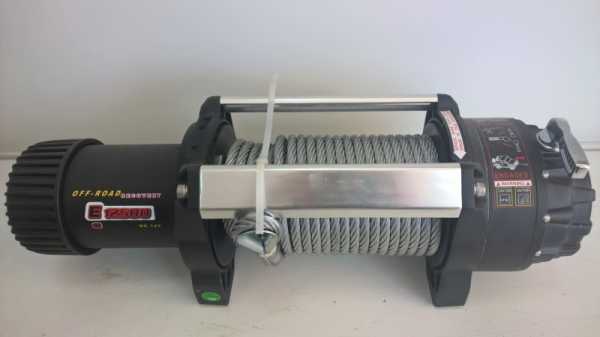

Фото ручной лебедки

Также рекомендуем посетить:
zdesinstrument.ru
Секреты выбора ручных лебедок для авто и описание разных типов
Лебедка. Ценность этого приспособления водитель понимает только когда безуспешно испробованы все остальные способы вызволить автомобиль из хляби проселочных дорог. И стоит относительно недорого, и места много не занимает, но нет ее в багажнике. В таком случае остается одно – искать трактор. Не нужно думать, что в подобной ситуации могут оказаться только ищущие приключений владельцы мощных внедорожников. Ручная лебедка может понадобиться и далеким от экстрима дачникам, рыбакам и грибникам, всем, кому периодически приходится передвигаться по грунтовым дорогам.
Выбор таких механизмов просто огромен, но иногда один только внешний вид некоторых из них заставляет сомневаться в целесообразности покупки. Какую ручную лебедку выбрать и возить в багажнике действительно эффективное и надежное устройство, а не просто конструкцию из шестерен и стальной проволоки? Об этом ниже.
Устройство ручных лебедок для авто
Первое с чем нужно определиться, это конструкция. В настоящее время наибольшее распространение имеют барабанные и рычажные ручные лебедки. Несмотря на одинаковое предназначение, принцип действия у них разный. Поэтому есть смысл рассмотреть каждый из видов более подробно.
Лебедка ручная барабанная

Эти механизмы даже внешне похожи на автомобильные лебедки, установленные на спецтранспорте. Они состоят из барабана и редуктора. Последний, применительно к ручным лебедкам, может быть шестеренчатым или червячным. Барабан служит для наматывания стального троса или ленты.
Червячные ручные лебедки обладают одним неоспоримым преимуществом. На редукторе такого типа гораздо проще реализуется система, позволяющая в нужный момент застопорить лебедку. Это значительно повышает безопасность ее использования. Кроме того, червячная ручная лебедка обладает большой надежностью и многообразием способов крепления. Правда такой механизм не лишен и недостатков:
Приличные габариты. Отзывы владельцев свидетельствуют, что червячная лебедка больше подходит для использования в гараже;
Относительно небольшая масса, которую способен тянуть такой механизм;
Червячный редуктор достаточно сложен, требует постоянного обслуживания и очень критичен к грязи.
Все вышеперечисленное свидетельствует о том, что лебедка этого типа – не самый лучший вариант для мобильного устройства.
Шестеренчатые ручные лебедки также состоят из барабана и редуктора с ручкой. Они более просты в изготовлении, а потому при прочих равных несколько дешевле червячных. Трос здесь фиксируется с помощью храповика, который должен обладать достаточной надежностью. Редуктор гораздо проще в обслуживание, наличие пары шестерен, предъявляет особые требования к качеству металла, из которого они изготовлены. Поэтому лучше брать изделия известных производителей и не гнаться за дешевизной.
Независимо от конструкции все барабанные лебедки обладают следующими недостатками:
Размер барабана ограничен габаритами механизма. Это ограничивает длину троса;
Внутренний диаметр барабана очень мал. Если применяется стальной трос, то при наматывании он подвергается сильному изгибу. Поэтому, при интенсивном использовании, быстро выходит из строя;
Еще одно слабое место – механизм укладки троса. Он, часто не выдерживает нагрузок и перестает выполнять свои функции. Как результат, трос начинает попадать в шестерни редуктора, а это потеря времени и нервов.
Вывод: Ручные лебедки барабанного типа не всегда удобны для использования в полевых условиях. Эксперты рекомендуют приобретать их для гаражной эксплуатации.

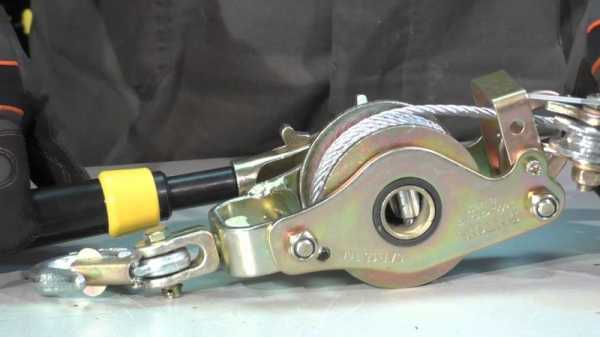

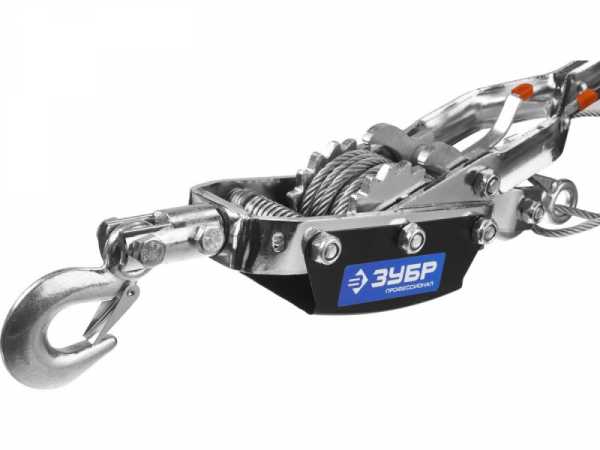

Рычажные ручные лебедки
Именно эту разновидность ручных лебедок водители чаще всего используют для вызволения своих автомобилей. Стандартная конструкция включает в себя металлическую раму с расположенным внутри ее механизмом.
Он приводится в действие с помощью рычага на корпусе лебедки. Благодаря тому, что к рычагу можно приложить большее усилие, такие механизмы способны помочь в более сложных ситуациях, чем барабанные. Тяговое усилие ручных рычажных лебедок достигает нескольких тонн. И это со стандартным рычагом. Если его усилить, то вытащить автомобиль можно быстрее, потратив на это меньше усилий. Некоторые уважающие себя производители включают такой усилитель в комплект поставки или делают рычаг телескопическим.
Одним из основных элементов рычажного механизма является так называемый храповик. Он фиксирует трос в натянутом состоянии. Храповик представляет собой колесо с расположенными на нем упорными зубьями. В каждый из них, поочередно, упирается специальный штырь – фиксатор, не давая колесу крутиться в обратную сторону, обеспечивая тем самым натяжку троса.
Естественно, что вся нагрузка ложиться на раму лебедки. Поэтому она должна быть изготовлена из металла соответствующей толщины и качества. В противном случае, она просто деформируется. Не стоит покупать рычажную лебедку, если ее рама сделана из металла толщиной менее 3-мм.
Благодаря небольшим габаритам работать механизмом можно даже в самом неудобном месте. Кроме того, в отличие от барабанной, рычажная лебедка не требует обязательного крепления корпуса. Но нужно иметь в виду, что чем меньше намоточный барабан, тем большее усилие придется прилагать. Поэтому внутренний диаметр барабана должен быть не меньше 45 мм.
На что обратить внимание
Но конструкция – это еще не все, есть несколько моментов, которые обязательно должны учитываться при покупке.

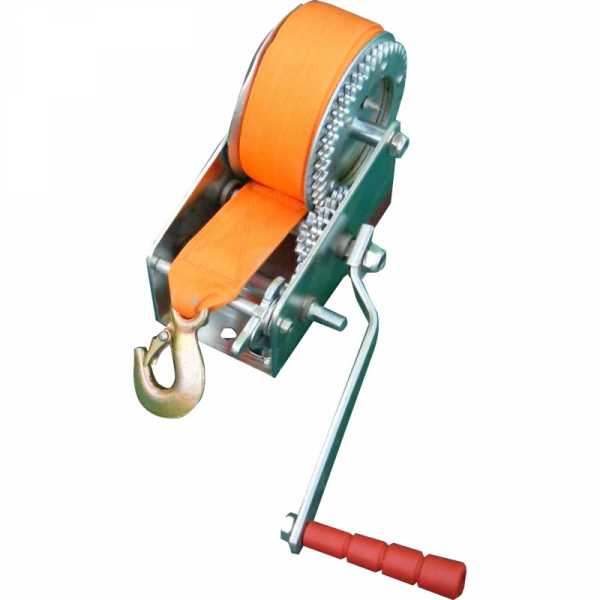

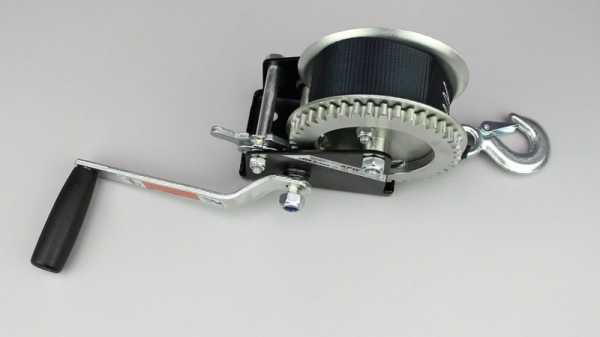

Трос или ремень. Что предпочесть должен решить сам автолюбитель. Трос практичнее и долговечней, но требует аккуратной укладки. Ремень служит меньше, но ведь и лебёдка используется нечасто.
Размер троса. Чем он длинней, тем удобнее пользоваться. Но в продаже редко можно встретить лебедку с тросом более 5-ти метров.
Диаметр троса. Не всегда чем толще, тем лучше. Шести миллиметров вполне достаточно чтобы вытащить легковой автомобиль, а влезет его на барабан больше чем 8-ми мм.
Тяговое усилие. Продавцы часто говорят, что вполне достаточно, если этот показатель составляет 500 кг. На практике это не так и отзывы владельцев это подтверждают. Все зависит от того, насколько прочно «засела» машина и угла под которым прикладывается сила. Поэтому тяговое усилие лебедки должно быть не меньше 1000 кг.
Видео: ручная лебедка механическая рычажного типа
Заключение
Пришло время тезисно подытожить все прочитанное. Итак, самые основные моменты, касающиеся ручной лебедки для авто:
Лучшей лебедкой для гаража является барабанная с червячным редуктором. В качестве мобильного варианта лучше выбрать рычажную;
Толщина металла рамы рычажной лебедки должна быть не менее 3-хмм.
Храповик должен иметь достаточную ширину упорного зуба, чтобы с него не мог соскочить фиксатор;
Толщина фиксатора должна исключить его поломку или изгиб;
Оптимальный диаметр троса, для легкового автомобиля 6мм;
Минимальный внутренний диаметр намоточного барабана – 45 мм;
Тяговое усилие должно быть порядка 1000 кг.;
Очень хорошо, если производитель сделает рычаг телескопическим, или предусмотрит в комплекте специальный усилитель. Если нет ни того, ни другого, конструкция рычага должна позволять его надставить.
И последнее. Вытащить застрявшую машину – задача, несомненно, важная. Но не стоит выполнять ее с излишним фанатизмом и уж тем более нарушая технику безопасности. Это может привести к тяжелым травмам и не только водителя, но и тех, кто находится рядом.
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!

procrossover.ru
Ручная лебедка своими руками (11 фото и описание)

Самодельная простая лебедка, сделанная своими руками.
Всем привет! Вот сделал себе ручную лебёдку в гараж. Процесс изготовления показан на фото.
Правда спешил и времени на поиски подшипников не было, по этому заменил их просто втулками, шпонку на шестерню тоже не ставил, решил заварить!

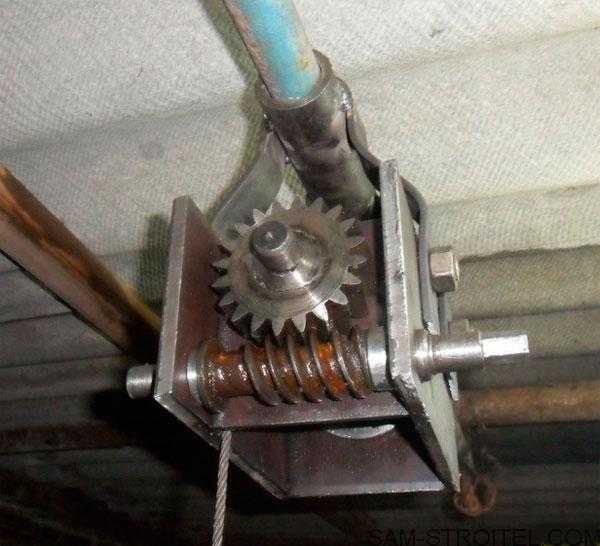

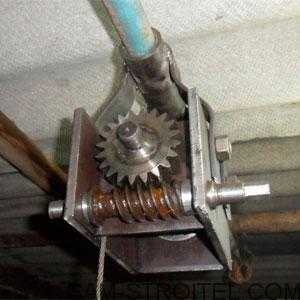

И вот собственно что получилось!

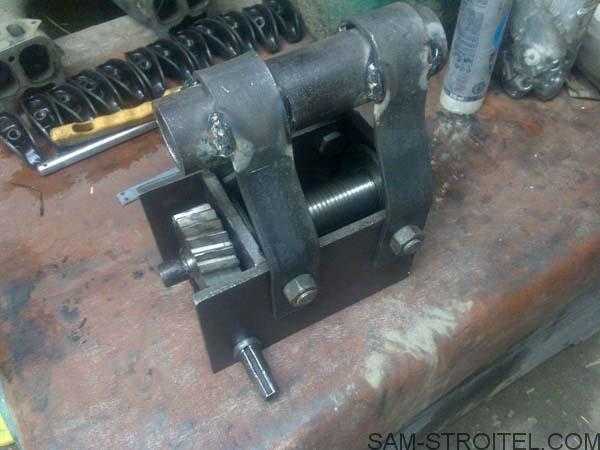

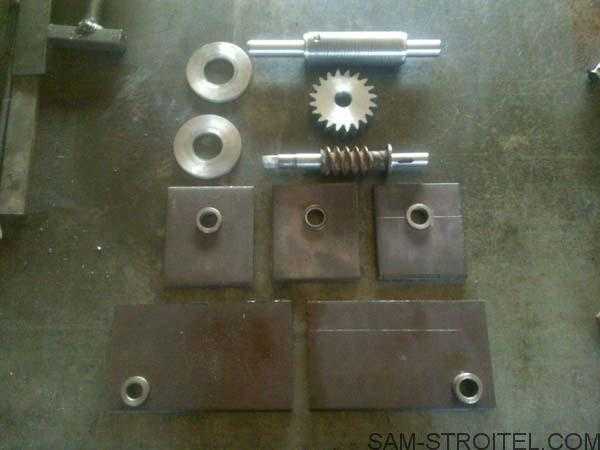

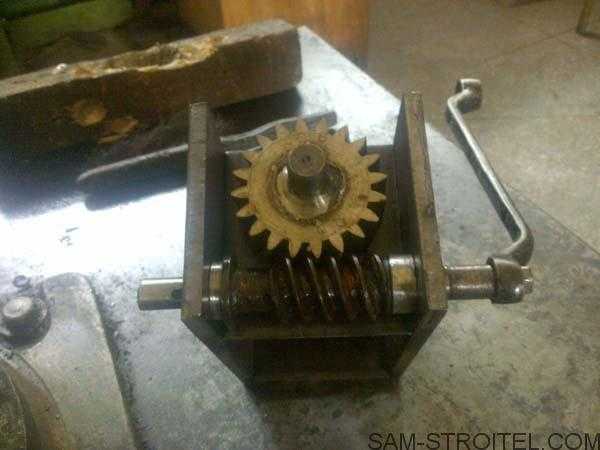

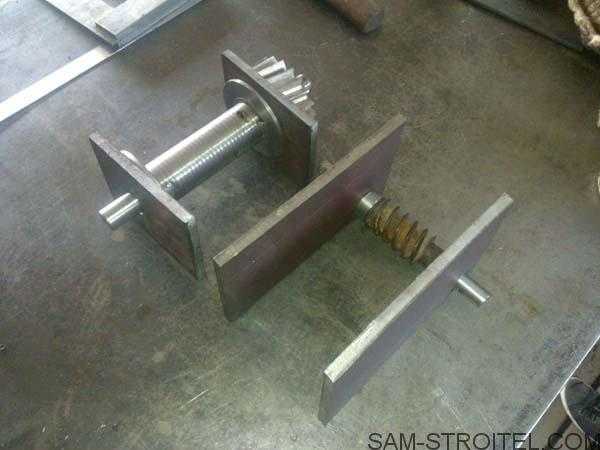

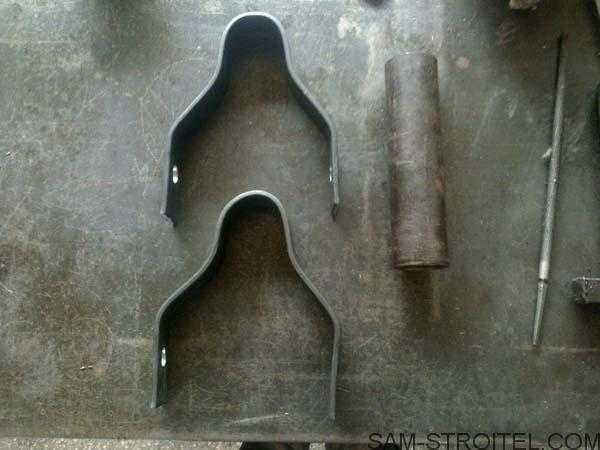

Вырезал заготовки, червяк нашёл в гараже, от чего он не знаю.

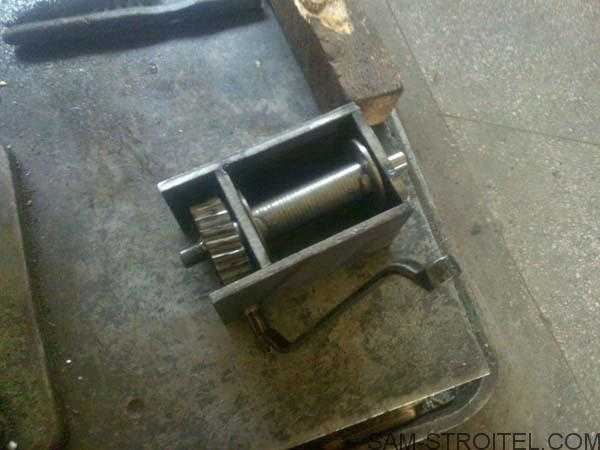

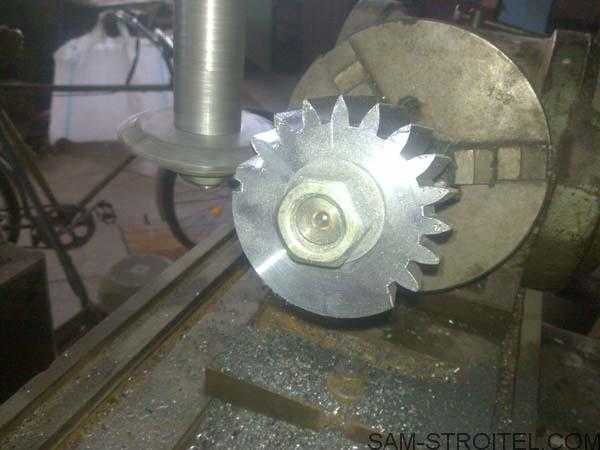

Далее на фото показан процесс изготовления самой лебёдки.

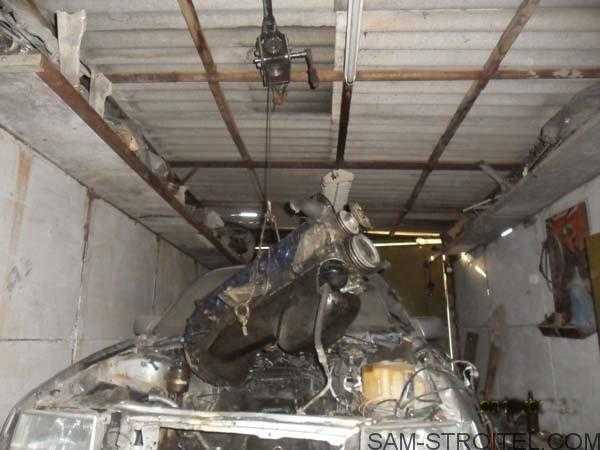

В результате получилась вот такая самодельная ручная лебёдка, с её помощью двигатель автомобиля, поднял за 20 минут.
Самоделка удачно прошла испытания, сделать такую лебёдку можно своими руками, она ничуть не хуже тех, что продаются в магазинах.
Автор самоделки: Тимур Ибатулин.
Рекомендуем посмотреть ещё одну самоделку — ручная лебёдка своими руками
Загрузка…
sam-stroitel.com

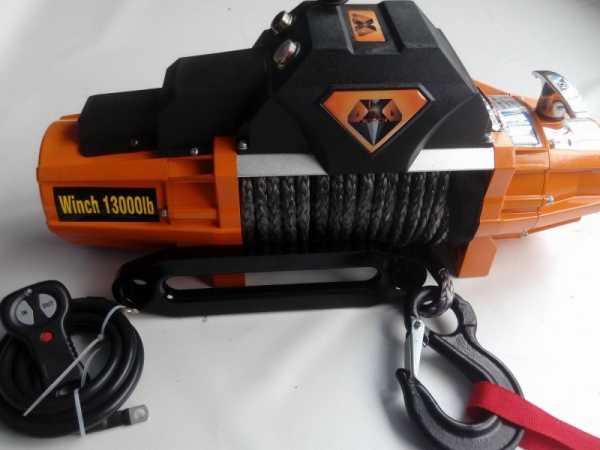

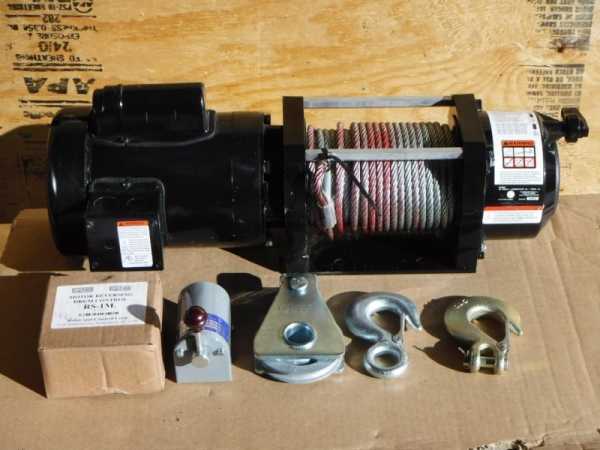

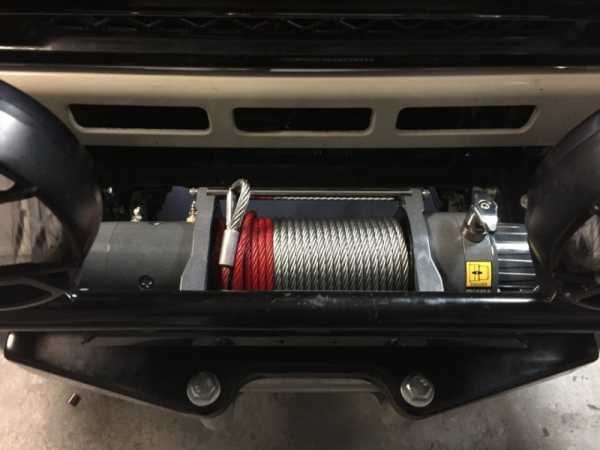

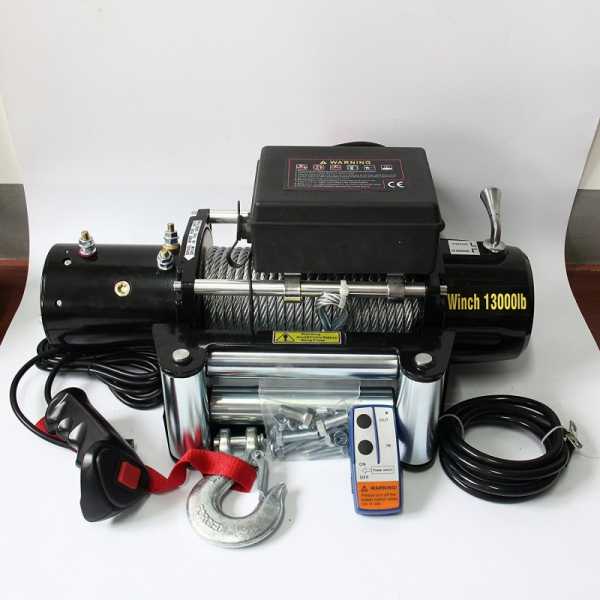

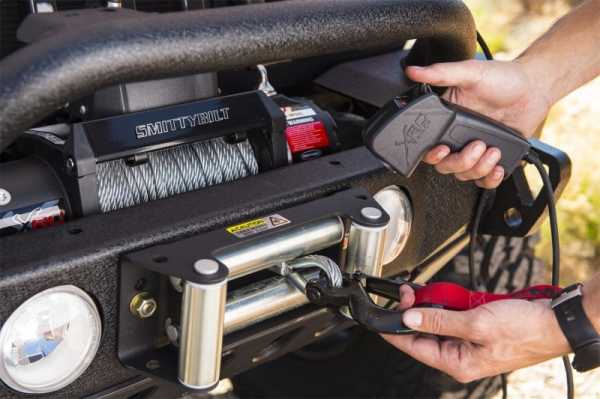

Электрическая лебедка — 75 фото особенностей применения и установки
Даже человек далёкий от строительной сферы и не слишком хорошо разбирающийся в механизмах понимает значение слова «лебёдка». Тем более с ним отлично знакомы люди имеющие непосредственное отношение к подъёмным механизмам. У них нередко лебёдка приобретает другие названия: подъёмник, таль.
И хотя звучат они по-разному, каждый из них обозначает одно и то же устройство или агрегат, используемый для подъёма или спуска тяжёлых грузов, с которыми невозможно работать вручную.
Широкое применение лебёдки нашли в строительстве. Их используют при проведении погрузочно-разгрузочных операций, при доставке материалов на кровли зданий, демонтаже строительных конструкций.
Помимо строительной сферы лебёдки часто используют при проведении ремонта и перемещения автомобильной техники, для перестановки тяжёлых грузов в гаражах, а также во многих других местах где человеку без них сложно обойтись.

Краткое содержимое статьи:

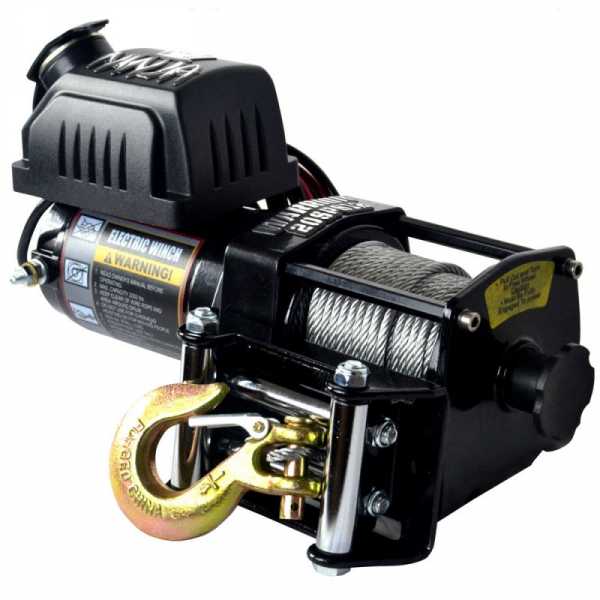

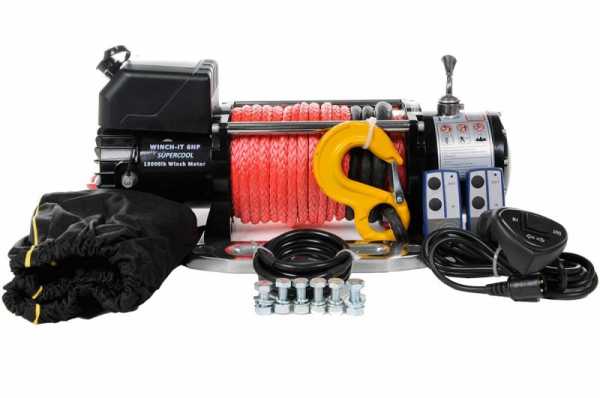

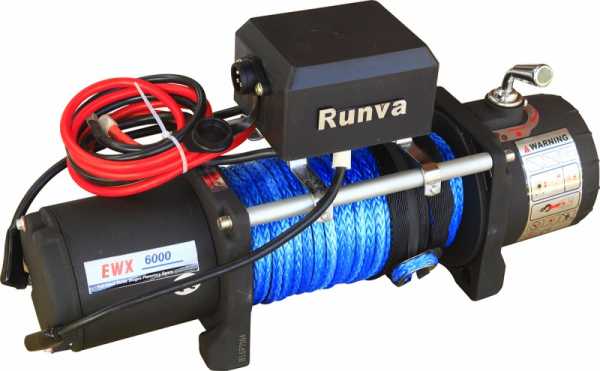

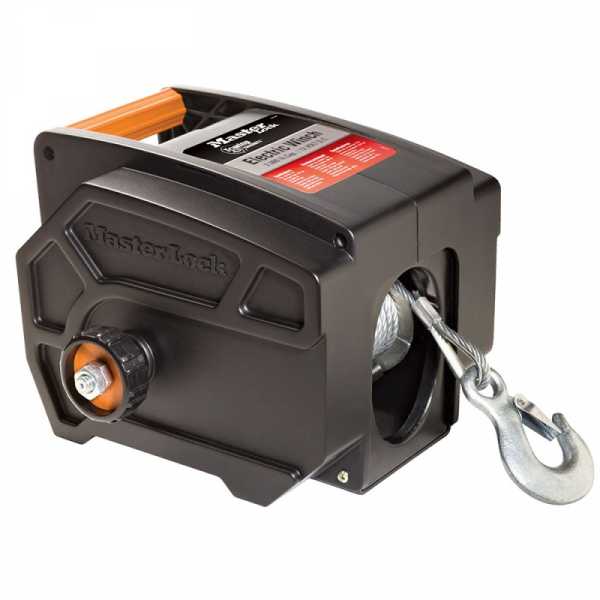

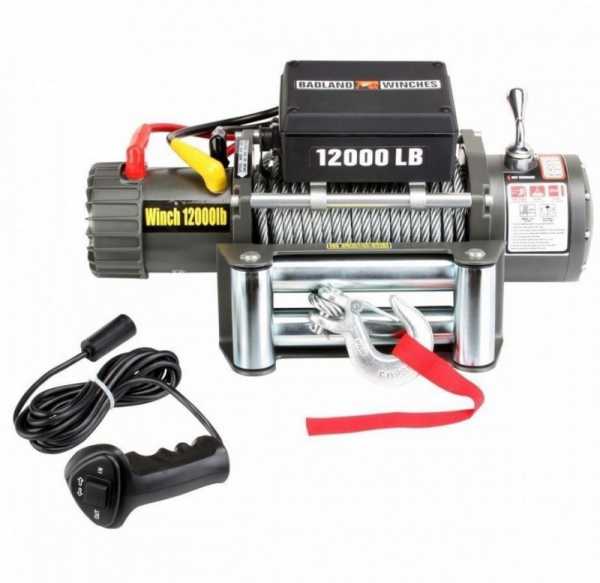

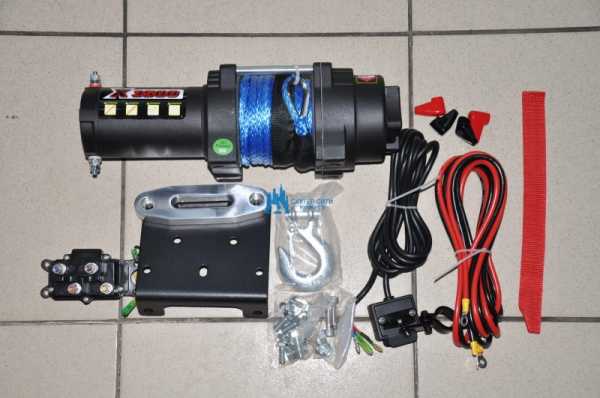

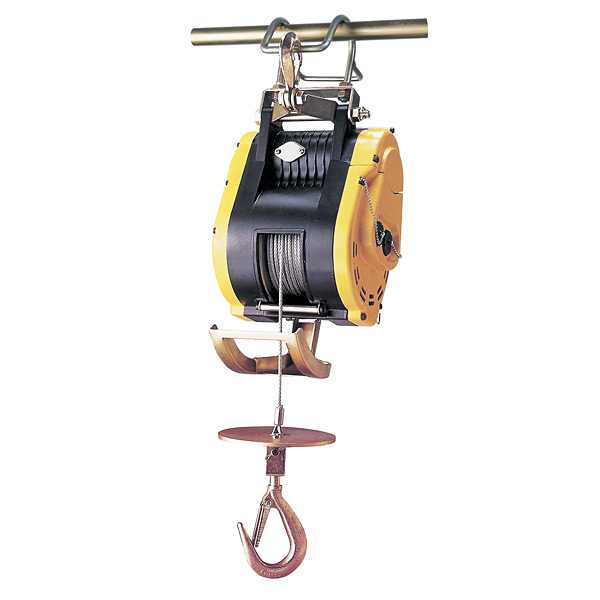

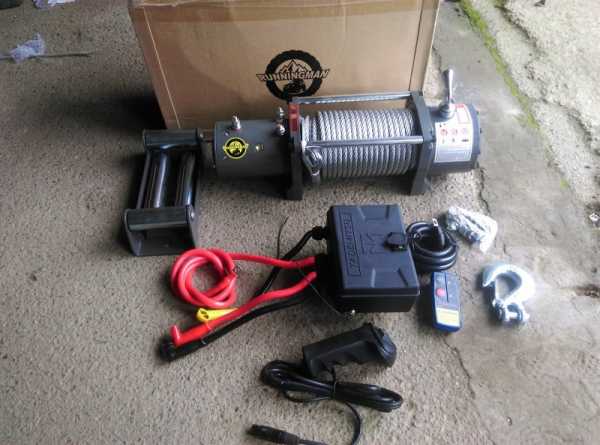

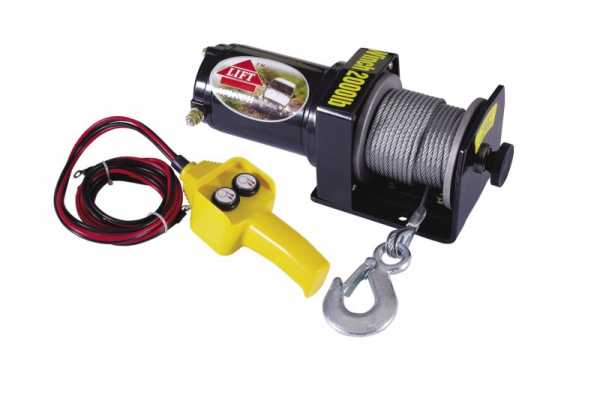

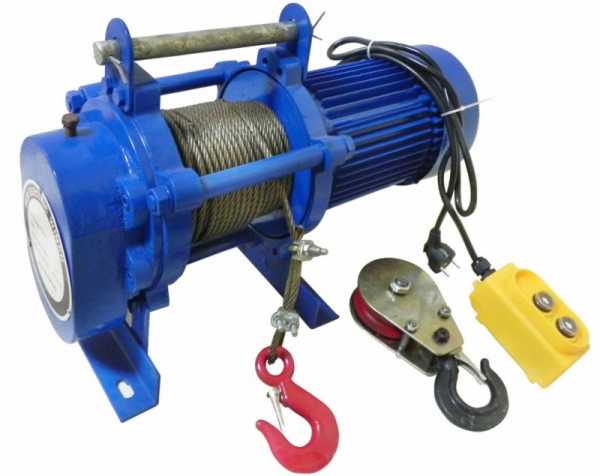

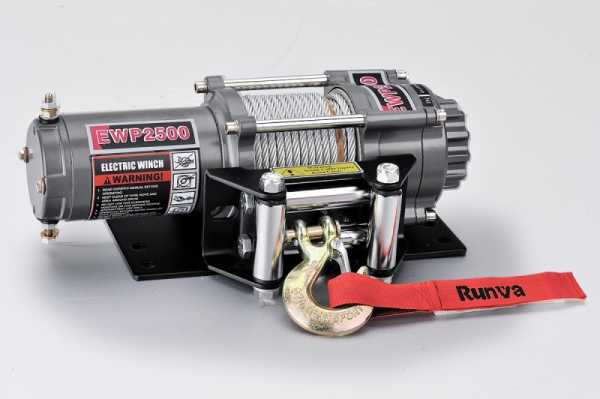

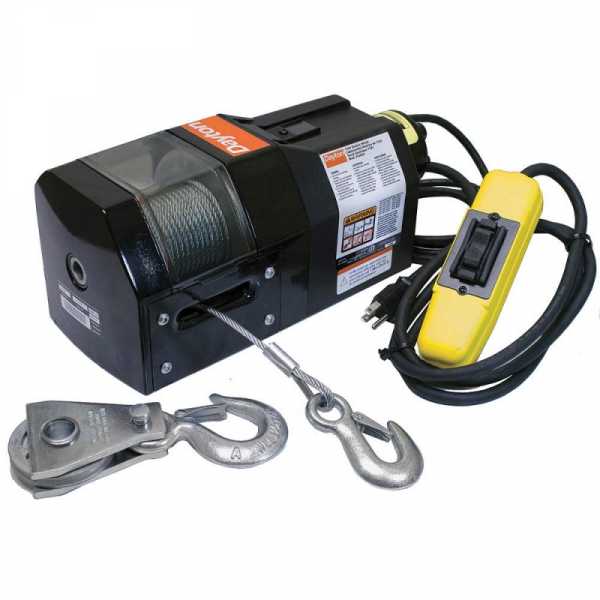

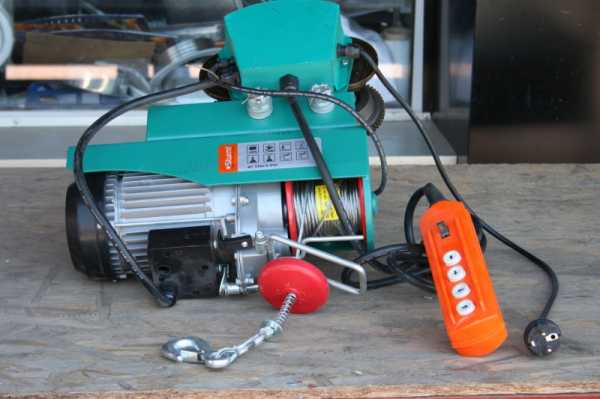

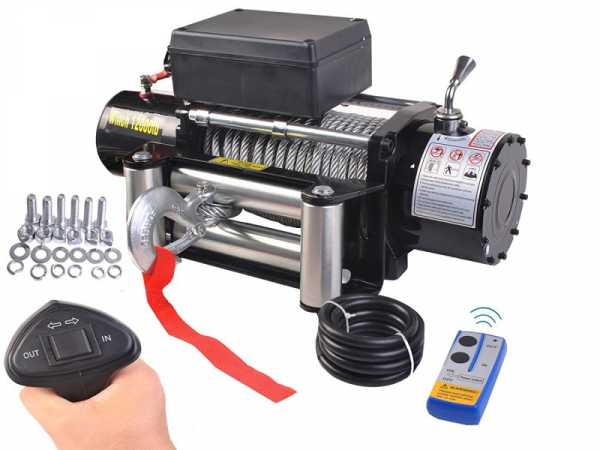

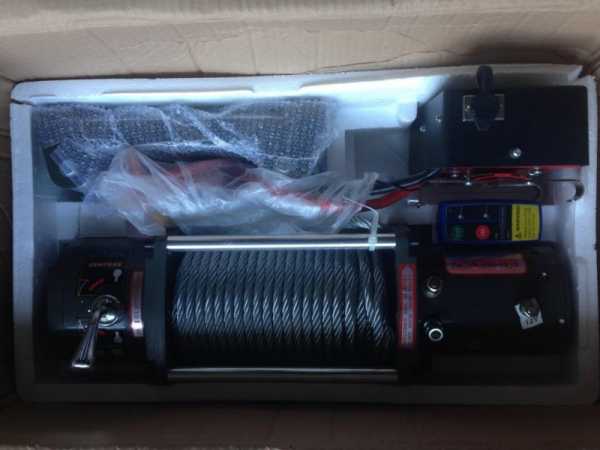

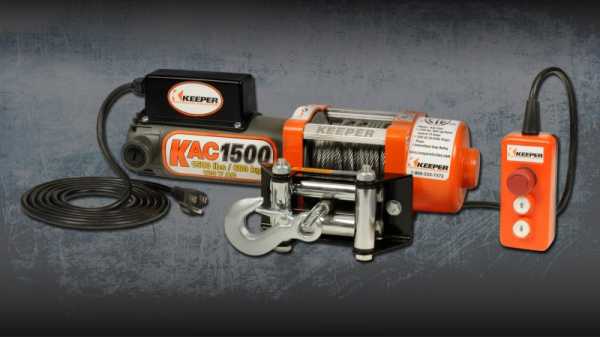

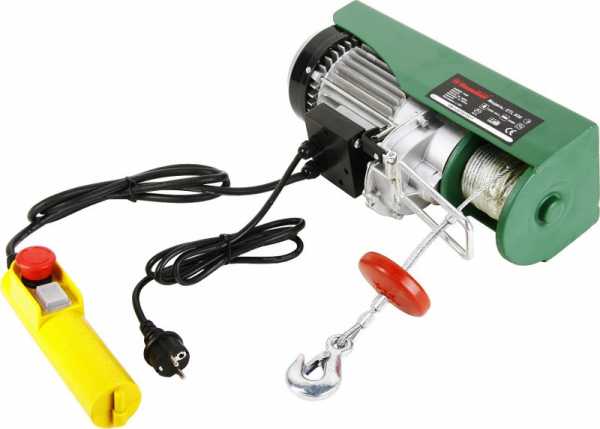

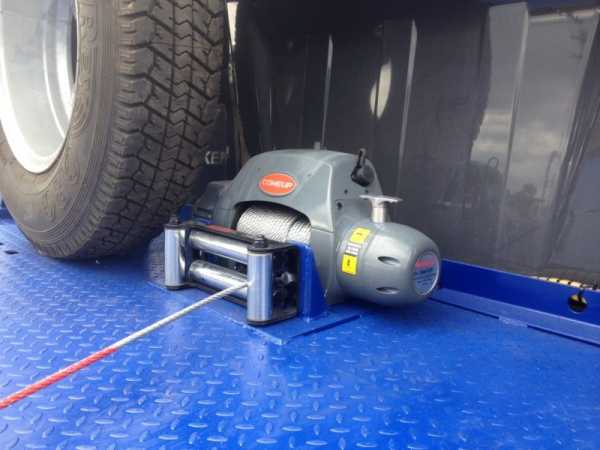

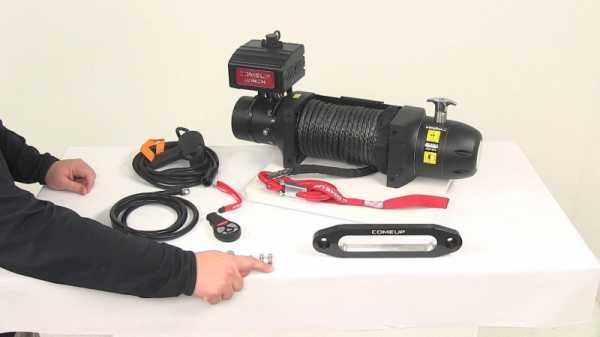

Как устроена электролебёдка
Практически все, кто когда-либо проявлял желание заполучить такую вещь в своё хозяйство задавались вопросом как выбрать лебёдку? Какой тип предпочтительней?
Чаще всего предпочтение отдают электрической лебёдке с простым редуктором, имеющей моторный привод. Если речь идёт о работе на строительной площадке где проводятся работы по перемещению больших объёмов тяжёлых грузов (металлические конструкции, кровельные рулонные материалы и так далее), то скорее всего будет выбран стационарный вариант подъёмника.
Если же разговор идёт о частном секторе, то есть о личном пользовании, то здесь больше подойдёт облегчённый переносной агрегат. Впрочем, несмотря на различие в габаритах, принцип работы подъёмника всегда одинаков и основные рабочие узлы лебёдок практически аналогичны.

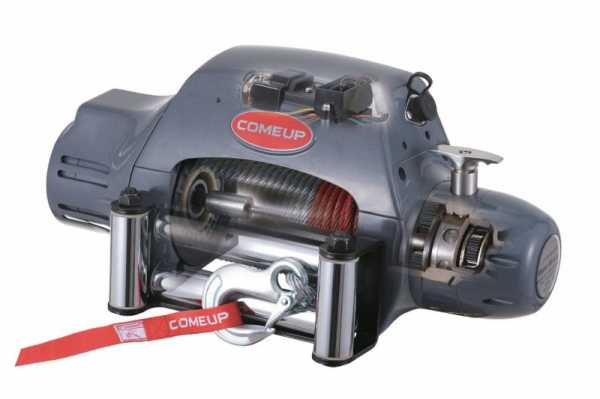

Выбирая лебёдку для дальнейшего использования стоит обратить внимание на её конструкцию. Основные элементы агрегата таковы:
Корпус представляет мощную стальную раму с отделением где расположено устройство наматывающее трос и отделением где расположен электромотор.
В качестве прицепных подъёмных элементов выступают стальные или композитные канаты с металлическими захватами, крюками или такелажными подвесами. Именно к ним подвешиваются грузы. При этом всегда нужно проверять насколько крепко держат захваты и исключать вероятность выскальзывания.
Намотка троса ведётся на стальной барабан. Процесс намотки троса на барабан происходит при работе направляющей планки и редуктора, который даёт возможность снижать мощность вращения барабана до необходимого уровня.
Одним из наиболее важных элементов в работе электрической лебёдки считают систему дистанционного управления. Пульт выполняющий функцию регулирования движения грузов.

Бытовая электросеть, которую предпочитают использовать для бесперебойной работы моторного привода подъёмника чаще всего имеет мощность 220 В.

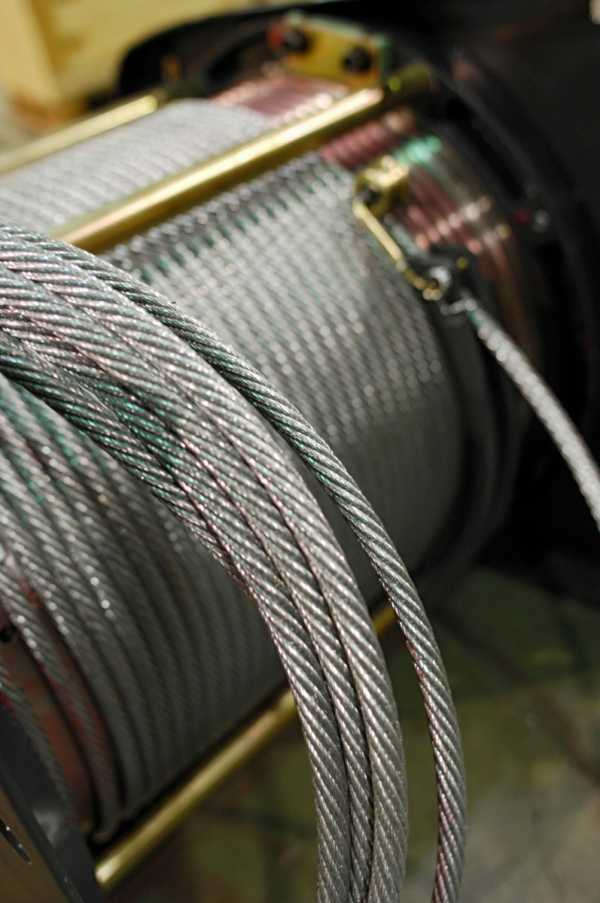

Информация о тросах
Больше всего нагрузок воспринимают трос или канат. Вследствие этого они являются самыми быстроизнашивающимися частями электрической лебёдки. Чтобы избежать их внезапных разрывов при подъёмах или спусках, выбирают эти части очень тщательно.
Основное внимание при подборе тросов уделяется диаметру, количеству металлических нитей (проволок) в цельном полотне. Параметры троса и его грузоподъёмность рассчитываются на основе определения наибольшей нагрузки, которую им предстоит выдержать.
Особое значение, которое влияет на выбор электрического подъемника, применяемого при строительных монтажных или демонтажных работах, имеют редуктор и протяжённость каната.
Существует система расчётов, позволяющая распределять строительные грузы на различные партии, что в свою очередь даёт возможность рассчитать длину и диаметр каната для подъёма той или иной партии материала на определённую высоту.
О защите различных видов лебёдок
Что касается защиты непосредственно всей конструкции лебёдки, то переносная версия имеет защитный чехол для барабана с канатом, защищающий их от попадания пыли и влаги. В стационарных электрических лебедочных устройствах, представляющих бытовые и промышленные подъемники, такая защита отсутствует.

Механизм производят в открытом виде. Это позволяет следить за работой барабанов, проводить контроль состояния троса и отслеживать его намотку.
На что надо опираться при покупке подъёмника
Возможно, что из-за единичного случая перемещения тяжестей покупка электрической лебёдки будет нерентабельной. Гораздо более выгодным делом окажется приобретение ручного подъёмника или оплата подобных услуг со стороны профильных организаций.
Но при необходимости частого использования механизма его надлежит подбирать, опираясь на все вышеперечисленные правила. Не лишним при этом будет ознакомиться и с фото лебедки, которую предстоит приобрести. Наглядный вид также может сыграть определённую роль.

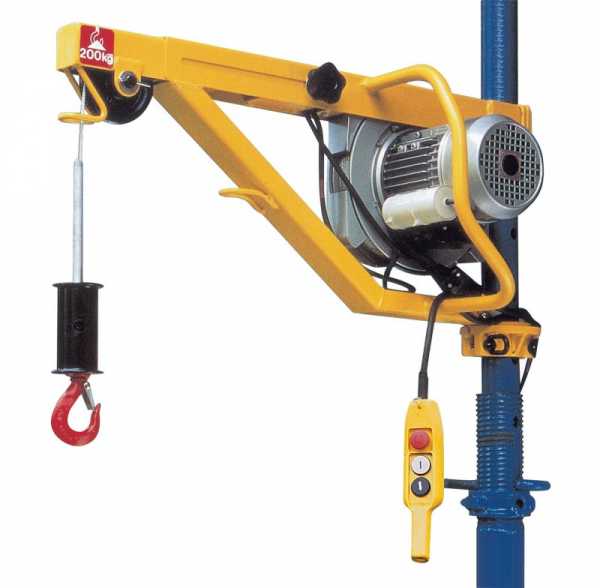

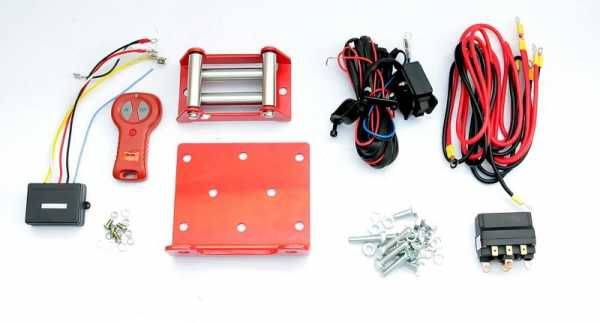

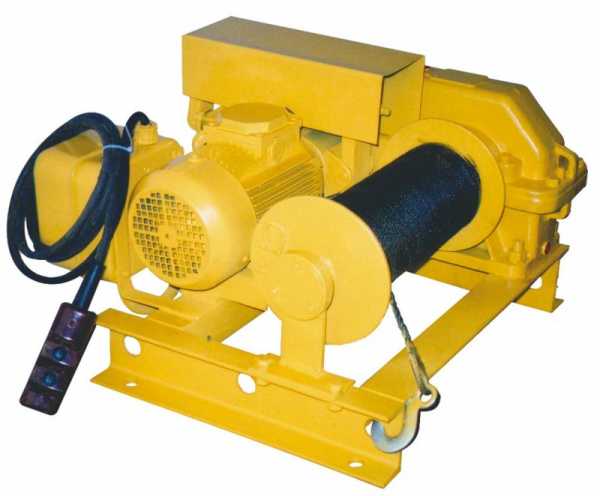

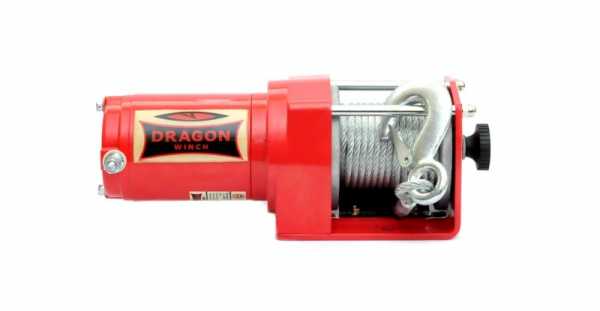

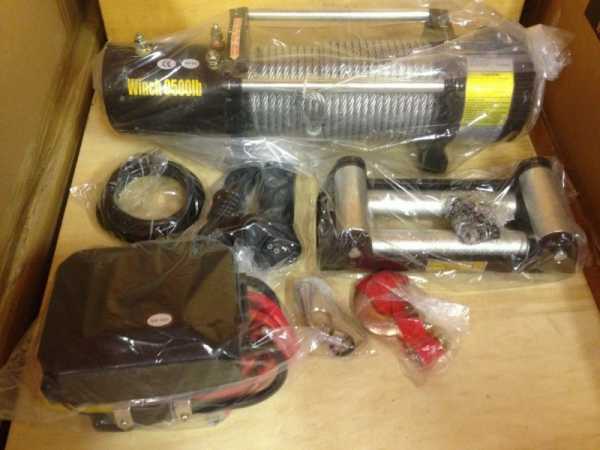

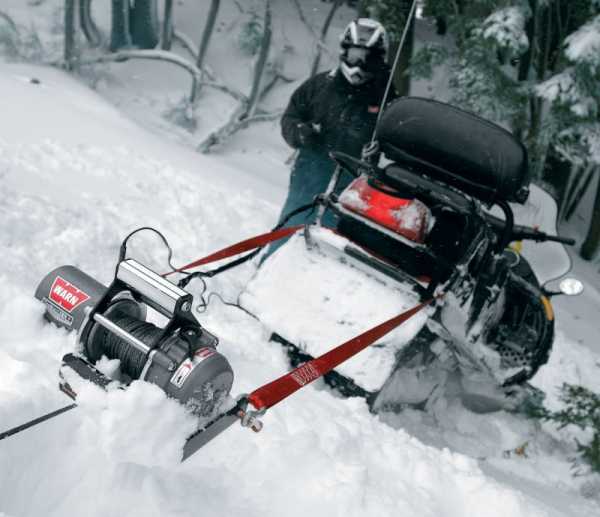

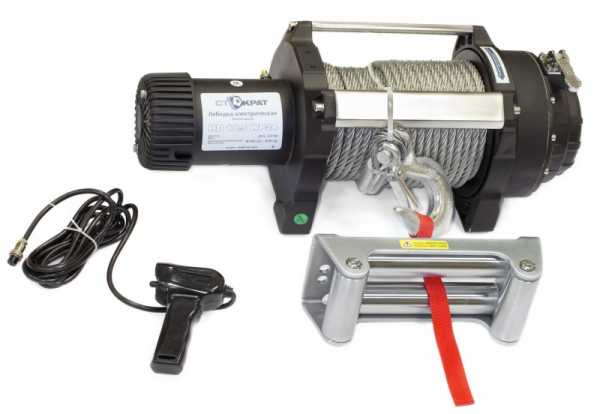

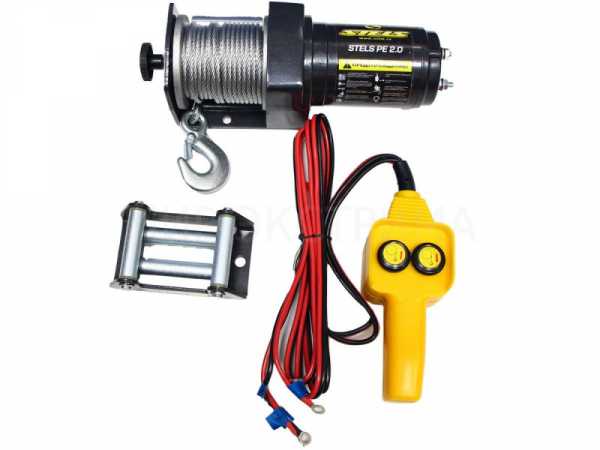

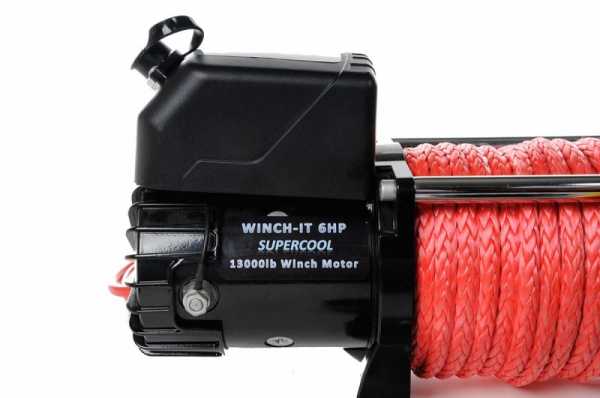

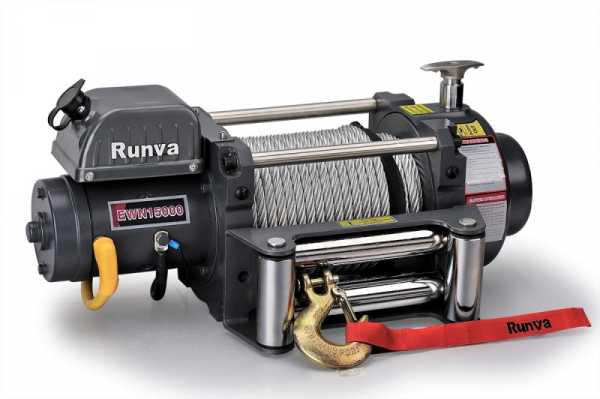

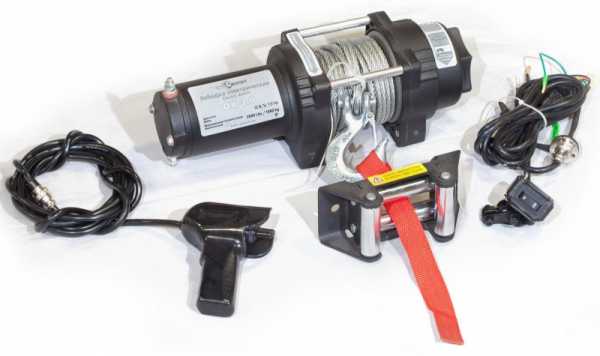

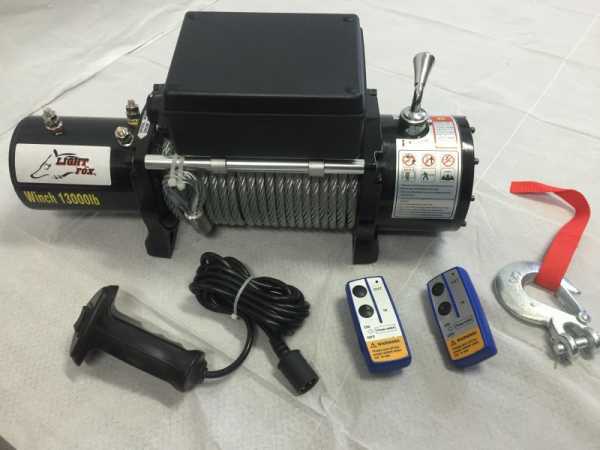

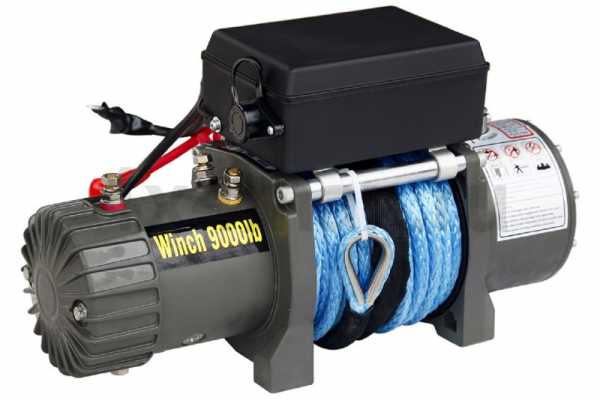

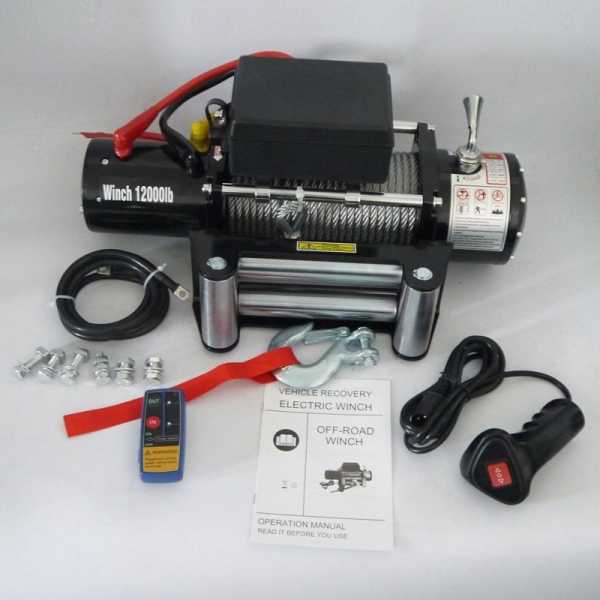

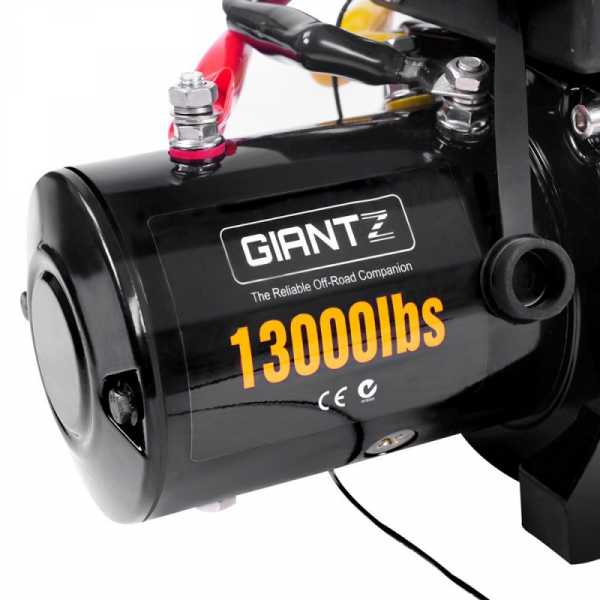

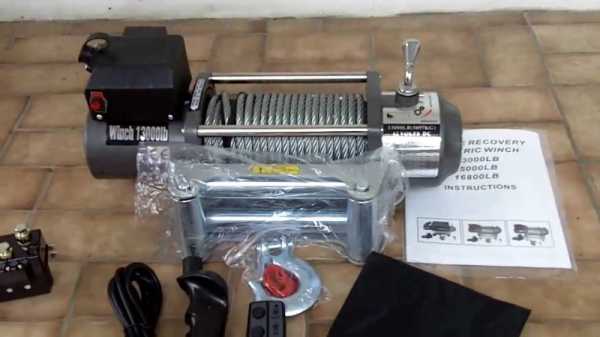

Фото электрической лебедки
Также рекомендуем посетить:
zdesinstrument.ru
Описание, характеристика и сравнение ручной рычажной лебедки и барабанной
Много раз делая ремонт на домах загородного типа (частных домах), мне приходилось сталкиваться с рядом трудностей. Самая большая из них – это перемещение тяжелых грузов и доставка их на нужное вам место. Казалось бы – все предельно просто. Особенно, если в вашей бригаде много человек, тогда подключив их, вы с легкостью перенесете любой предмет. Еще проще нанять подъемный кран, где за определенную плату крановщик без особых усилий сделает трудную работу. Но не всегда так получается, что с вами много людей, не всегда бюджет проекта позволяет нанять кран с крановщиком. В этом случае приходится быть изобретательным, приходится идти на некоторые хитрости.
Применение ручных лебедок – отличное подспорье в любой тяжелой работе, связанной с перемещением предметов. Популярными их делает то, что они просты и неприхотливы в работе, не требуется привлечения дополнительных людей, не требуются особые навыки и т.п. а это лишь значит то, что каждый может применять подобный механизм где угодно. Именно о лебедках и пойдет речь ниже.
Ручная рычажная лебедка
На сегодняшний день на рынке представлено огромное разнообразие лебедок различного типа и характеристик. Ведь для каждой работы нужно правильно подбирать механизм по соответствующим характеристикам. Если у одного продукта допустимая масса подъема груза, скажем, 1500 кг, то абсолютно недопустимо пытаться поднимать предмет сверх этой массы. В лучшем случае, выбранный вами товар выйдет из строя окончательно. В худшем же – приведет к травмам и прочим негативным последствиям.
Рассмотрим виды ручных механизмов. Они бывают следующими:
Ручная рычажная лебедка
Ручная барабанная лебедка
Ручная червячная лебедка
Нужно отметить, что все выше приведенные продукты имеют в своей сущности одно предназначение. А именно: перемещение различных по массе предметов как в горизонтальной, так и вертикальной плоскости. Именно то, в какой плоскости вы собираетесь работать с грузом, и зависит конкретный выбор механизма. Для того, чтобы всецело представить то, о чем идет речь, нужно дать краткое описание (характеристику) всем выше указанным конструкциям. Ручная рычажная лебедка предназначена для перемещения грузов как на строительной площадке, так и повседневном быту.
ручная барабанная лебедка
ручная рычажная лебедка
строительная лебедка
как правильно применять строительную лебедку

Одним неоспоримым плюсом является их небольшой размер (компактность), что позволяет не только брать такой инструмент всегда с собой (возить в машине), но и использовать его в труднодоступных местах. Еще один положительный момент этой лебедки – это отсутствие необходимости в жесткой фиксации его с какай-либо поверхностью, что позволяет работать с продуктом в любой обстановке и плоскости. Далее обсудим барабанную лебедку.
В чем же ее основное отличие от рычажной? Все очень просто. Как следует из самого название, этот вид имеет в своем механизме барабан, на который и наматывается трос. Принцип действия прост. Самым доступным и несложным вариантом такой лебедки является наличие металлического корпуса, нескольких подшипников, зубчатого барабана, на который происходит наматывание троса и непосредственно рукоятки, с помощью которой человек производит накрутку троса.
Недостатками такой лебедки по сравнению с рычажным вариантом является то, что барабанный тип необходимо надежно крепить к поверхности. Барабанный вариант способен увеличить тяговое усилие всего в два раза (максимум). Отсюда делаем вывод: использование барабанных продуктов ограничено и возможно лишь на несложных участках работ с небольшими по массе грузами. И, наконец, червячные лебедки. Единственное их отличие от предыдущего варианта – приводное действие осуществляется посредством винта (так называемый винт Архимеда). Такой винт раньше использовался в ручной мясорубке и других предметах обихода. Такие лебедки пользуются самой невысокой популярностью из-за того, что при работе с ними приходится прилагать значительные усилия для перемещения груза; еще одним недостатком является частый выход их строя таких конструкций.

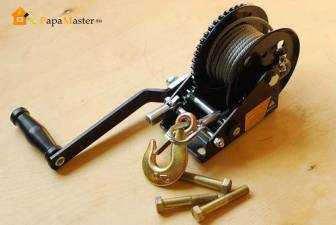

Ручная барабанная лебедка
Несколько слов хотелось бы отдельно добавить об этих лебедках, так как мне самому приходилось ими пользоваться. Этот вариант я не раз использовал для подъема груза на высоту (нужно было доставить рулоны кровельного рубероида на крышу примерно 3-метровой высоты). При монтаже амбара существовала необходимость перемещения железо-бетонных столбов (опор). Столбы эти достаточно тяжелы и не хотелось ни коем образом самому излишне напрягать спину, и подвергать людей той же опасности. На помощь пришла барабанная лебедка ручного типа. Она и здесь показала отличный результат. И не смотря на то, что грузоподъемность таких вариантов, как правило, невелика (примерно до 1000 кг), тем не менее, такой инструмент будет весьма кстати.
papamaster.su
принцип работы и самостоятельное изготовление + Видео
Какую лучше выбрать?
Лебедка – это механическое устройство, необходимое для перемещения и подъема груза. Сегодня большой популярностью пользуются электрические аппараты, но ручные также достаточно часто применяются. Главным их достоинством можно считать надежность, простоту конструкции, удобство в эксплуатации и простое обслуживание. Однако ручные лебедки требуют непосредственной затраты энергии для ручного подъема, это несколько снизило их популярность.
Но для людей, которые используют ее несколько раз в день для доставки небольших грузов, она идеальна, так как нет необходимости для этих целей покупать дорогой и сложный автоматический механизм. Лебедка барабанная ручная имеет два вида: червячную и рычажную. В червячной канат наматывается на барабан. Привод барабана работает по принципу «бесконечного винта» Архимеда. Плюсами этого механизма является компактность и низкое обратное усилие. Но при перемещении грузов необходимо прикладывать больше усилий.
В рычажной лебедке намотка на барабан осуществляется за счет храповика или рычага. Этот аппарат компактный и может использоваться «на весу», то есть без жесткой фиксации. Самым большим ее достоинством является возможность эксплуатировать ее в самых неудобных местах, да и цена на нее невысокая.
Примечание! По конструкции и эксплуатации эти виды лебедок практически одинаковы, разница лишь в их свойствах и характеристиках прочности.
Лебедка ручная барабанная: как она работает?

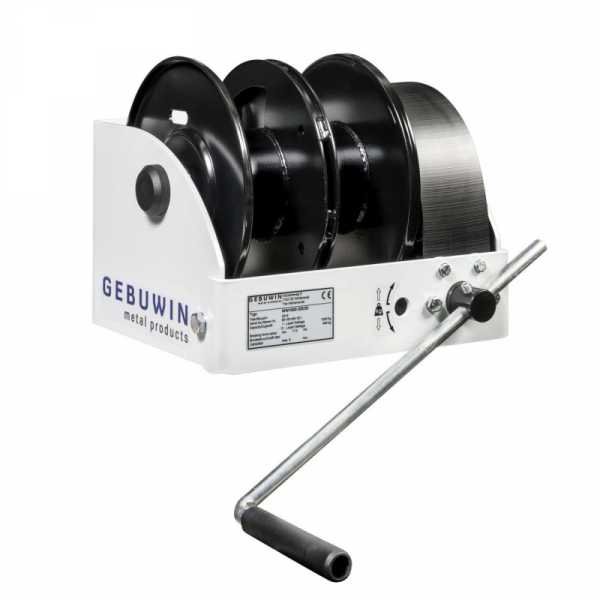

Лебедки могут выпускаться с одним, двумя и тремя барабанами. Двухбарабанная лебедка достаточно широко распространена, так как снижает затраты физической энергии на поднятие грузов. Она представляет собой раму, на которой размещаются барабаны, установленные на валы и вращающиеся на подшипниках, и промежуточный вал. Вращение барабанов осуществляется за счет храпуна через зубчатую передачу и функциональное устройство. Также на ней установлен ленточный тормоз, который дает возможность остановить работу при возникновении экстренной ситуации.
Примечание! Двухбарабанные лебедки могут быть с вертикальными и горизонтальными барабанами.
Работает механизм следующим образом: ручка приводит в движение зубчатую передачу и через нее вал, на котором находится ведущая шестерня. Шестерня зацеплена с зубчатой шестерней и закреплена на барабанном валу. В шестерне, с торцевой стороны, установлен фрикцион, состоящий из трапецеидальных кольцевых колодок. Барабан лебедки в торце имеет кольцевую выточку, которая соответствует габаритам фрикциона. Канат крепится к барабану, и при работе он наматывается, поднимая тем самым груз, будь это мешок цемента или же поддон кирпича.
Сэкономьте – сделайте сами
Подъемники для нетяжелых грузов можно сделать самостоятельно. Это избавляет от необходимости тратить приличную сумму на механизм, который полностью свои затраты не окупит. Лебедка ручная барабанная своими руками выполняется по соответствующим чертежам. Сборка происходит так:
Делаются три раздвижные ноги из трубы диаметром 20х20 миллиметров. Одна нога приваривается жестко, а две другие делаются поворотными, чтобы механизм можно было складывать.
Центральная стойка делается из профиля 80х80 миллиметров, на нее будут крепиться ноги. Также к ней приваривается кусок профиля 60х60 миллиметров. Он увеличивается в ширину так, чтобы на него можно было надеть телескопическую стойку.
Телескопическая часть состоит из трех профилей: 80х80 мм, 60х60 мм и 40х40 мм. Стойки монтируются одна в одну и выдвигаются за счет шкивов.
Делается стол. Свариваются четыре профиля 30х30 мм так, чтобы была форма буквы Н.
В продольную часть стола вводится труба диаметром 20 мм с отрезками на концах в 30 мм, которые создают боковые поддержки.
Важно! Такая конструкция пригодна для работы лишь с нетяжелыми грузами. Таким образом, лебедка будет состоять из шасси, стойки телескопической и поворотного ствола. Скорость выполнения сборки полностью зависит от ваших навыков и умений.
ogodom.ru
Лебедка ручная тросовая: особенности, виды и устройство
Ручная тросовая лебедка — это достаточно распространенное устройство среди автомобилистов. Такому специфическому кругу покупателей лебедка обязана тем, что с ее помощью можно достаточно просто вытаскивать автомобиль. Стоит сказать, что это оборудование довольно часто называют нефтянкой, таскателем, тросовым домкратом и пр. Все зависит от сферы использования или от внешнего вида.
Описание лебедки. Отличие от тали
Стоит сказать, что по своей конструкции и принципу действия ручные тросовые лебедки очень схожи с талями. Однако есть одно существенное отличие. Лебедка перемещает груз в горизонтальной плоскости, тали же перемещают его по вертикали. Хотя здесь справедливо будет сказать, что есть и комбинированные модели, у которых присутствуют оба механизма.
Строение лебедки достаточно простое. На барабан намотана лебедка, при использовании которой и тянут груз. Минимальный вес, на который рассчитана лебедка, — 150 кг, максимальный же может достигать 10 тонн. Естественно, что конкретные параметры будут зависеть от модели лебедки и от ее производителя. При продаже ручных тросовых лебедок изготовитель всегда прикладывает руководство, в котором указано, какой вес может выдержать конкретная модель. Практический опыт использования этих устройств показал, что, к примеру, китайские модели обычно выдерживают меньший вес, чем указывает производитель.

Характеристика и конструкция
Что касается характеристик для такого устройства, то их, в принципе, всего две. Первая — это минимальная и максимальная нагрузка, вторая — это длина троса или каната.
Стоит обратить свое внимание на то, что ручные тросовые лебедки могут быть выполнены с железным тросом, а может использоваться канат. Если максимальный вес будет превышен и трос порвется или же это произойдет по какой-либо другой причине, то при металлическом исполнении есть большой шанс получить серьезные травмы. При наличии канатного типа такого обычно не происходит.
Что касается сведений о конструкции ручной лебедки то выглядит она примерно так: барабан с лебедкой комплектуется передачей зубчатого типа, имеется рычаг с храповиком или же с винтовым механизмом. Эти элементы определенным образом снижают нагрузку на трос при работе. Все детали, отвечающие за передачу, как и барабан, устанавливаются на раму лебедки. Рама также имеет определенные пазы, которые предназначены для крепления цепи. Бывают модели, у которых имеется болтовое соединение для крепления.

Основные виды лебедок
Что касается основной классификации лебедок, то они могут быть заводскими или же самодельными, что не исключено. Заводские модели также могут быть как отечественными, так и импортными. Еще одна классификация возможна и по типу крепления, который используется в лебедках. Возможно наличие крепления на стену, на землю или же комбинированного типа. Однако основное отличие все же заключается в строении устройства и в механизме лебедки.

Описание основного вида
Что касается способа крепления, то ручная тросовая лебедка может быть без фиксации. Естественно, что в таком случае пропадает необходимость в поиске хорошей опоры, которая должна будет так же выдерживать нагрузку, как и сама лебедка. Еще одно преимущество такой конструкции — это возможность использования оборудования для перемещения и по горизонтали, и по вертикали. Однако есть и недостаток, который заключается в том, что длина троса обычно невелика. Максимальная длина — 6 метров. Однако тут стоит сказать, что ручная тросовая лебедка рычажного типа является одной из наиболее грузоподъемных. Максимальный вес составляет 10 тонн.
Такое оборудование само по себе довольно большое и чаще всего применяется на строительных площадках. Есть небольшой подвид такой лебедки, который называют монтажно-тяговый. У такого типа ручной рычажной тросовой лебедки ЗУБР отсутствует барабан. Это дает преимущество в том, что снимаются все ограничения по длине самого троса, а также значительно уменьшается размер самого приспособления. Такие устройства можно найти с длиной даже до 20-25 метров. Зажимается канат в таком случае кулачками, расположенными на корпусе. Это приводит к тому, что лебедка изнашивается медленнее.

Барабанное устройство
Что касается тросовой ручной барабанной лебедки, то она может функционировать только при наличии опоры. Такое устройство рассчитано на перемещение грузов только по горизонтали. Есть небольшая хитрость, которая позволяет перемещать грузы по горизонтали, однако под углом в 45 градусов. Для этого установить лебедку нужно на 15 см выше уровня земли. Однако это значение минимальное. Чем больше будет угол, тем выше придется поднимать лебедку, максимум до 65 см. Вес груза, который может перемещать лебедка барабанного типа, составляет от 250 кг до 5 тонн.
Помимо опоры в данной модели активно работает рукоятка, барабан и редуктор. Вместо рычага в данном случае движение будет задаваться при помощи рукоятки. При помощи редуктора импульс от рукоятки передается к барабану, который и задает силу тяги. Если данная сила будет слишком велика, то сработает автоматический стопор, что поможет избежать падения грузов.

Типы привода для лебедки
На сегодняшний день известно несколько подвидов лебедки, которые отличаются между собой типом привода. Если говорить о надежности, то худшим вариантом считается червячный.
Конструкция ручной тросовой лебедки червячного типа включает в себя наличие двух шестерней. Одна из них основная, другая винтовая. Основная деталь крепится на барабане, который вращается при помощи винта. Устройство имеет автостоп, а также он позволяет перемещать груз в любом направлении. Другими словами, имеется деталь, позволяющая совершать реверсивное движение. Мощность данной лебедки очень хорошая, к тому же она компактная. Однако все эти преимущества нивелируются тем, что в червячной паре наблюдается достаточно сильный износ. Для того чтобы снизить износ, приходится постоянно смазывать элементы. Если этого не делать, то червячную пару будет достаточно часто заклинивать.

Скоростной привод
Если такие приспособления, как ручные рычажные лебедки тросовые 4тонные, не имеют возможности выбора скорости перемещения груза, то их можно заменить на оборудование с другим типом привода.
Возможно исполнение односкоростного шестеренчатого типа привода. В таком случае выполнена она в виде большой шестерни, расположенной на барабане, а рядом с ней есть еще одна, меньшего размера и выполняющая передающие функции. В некоторых случаях такой тип передачи называют зубчатым. При такой конструкции у лебедки возникает передаточное отношение, которое будет высчитываться в зависимости от количество зубьев на шестеренке. Ведущая деталь в данном случае будет фиксироваться с валом как монолитная конструкция. К валу крепится рукоять.

Многоскоростная конструкция
Тросовая ручная лебедка с многоскоростным шестеренчатым типом привода отличается от предыдущего типа тем, что имеет несколько пар шестерней. Здесь важно отметить, что каждая шестерня увеличивает усилие в несколько раз. Другими словами, этот тип привода является наиболее мощным среди всех остальных. Однако здесь есть небольшой недостаток, который заключается в том, что скорость движения, свойственная 1-й паре шестерни, теряется. Увеличивать скорость движения груза получится лишь в том случае, если он весит более 1 тонны и выше.
Однако здесь важно знать о такой функции, как возможность застопорить некоторые пары шестеренок. Учитывая эту возможность, можно сказать, что цепная ручная лебедка, обладающая многоскоростным приводом, является лучшей среди всех других видов.
Из всего этого следует сделать вывод, что от вида лебедки и от типа ее привода сильно зависит область ее применения.
Использование
Чаще всего ручные лебедки применяются автомобилистами. Такое применение в настоящее время уже считается бытовым. Максимально часто используются рычажные модели, так как они не требуют опоры и более компактны. Если сравнивать с электрическими моделями, то они выделяются еще и тем, что их достаточно легко использовать. Кроме того, экономится ресурс двигателя автомобиля, так как не требуется подключение к питанию. Помимо такой области применения тросовые лебедки активно используются при частном строительстве, при гаражных работах.
Изготавливаются ручные тросовые рычажные модели лебедки из такого материала, как крепкий металлический сплав. Использование разнообразных сплавов приводит к тому, что лебедки можно применять и при низких, и при высоких температурах, а также внутри помещения или снаружи.
fb.ru
