Советы по изготовлению самодельной барабанной лебёдки в домашних условиях

В гараже, домашнем хозяйстве не обойтись без лебёдки. С помощью инструмента можно в одиночку вытащить автомобиль из ямы, поднять строительные материалы на второй этаж, спустить в яму картошку в мешках. Да мало ли дел, которые под силу выполнить только с помощью лебёдки. Лебёдка, ворот горизонтальный, получила своё ласковое название от славянского «лебедь». Журавель — так называли подъёмные механизмы в деревнях за рычаг, похожий на вытянутую шею птицы. Лебёдка — механизм барабанного типа, приспособление для подъёма тяжестей или горизонтального перемещения грузов с ручным или электрическим приводом.

Разновидности ручной барабанной лебёдки

Принцип действия лебёдки основан на законе физики «правило рычага». Момент силы действия равён моменту силы противодействия.

F1*L1=F2*L2

Выиграешь в силе, проиграешь в расстоянии. Архимед собирался перевернуть Землю, если бы ему дали точку опоры. Удлиняя плечо рычага с помощью ручки лебёдки, человек многократно увеличивает силу для поднятия грузов.

Корпус с местом установки лебёдки является точкой опоры, поэтому требует надёжного крепления.

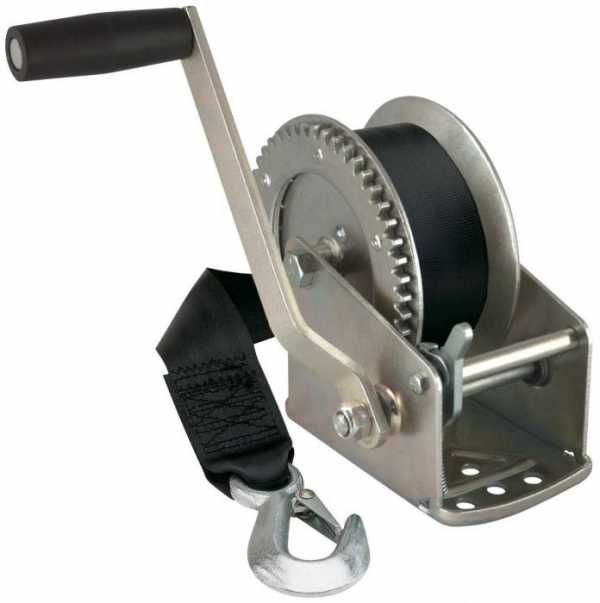

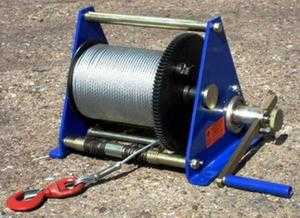

Классическая ручная лебёдка имеет шкив для наматывания троса и ручку, выполняющую роль рычага, с помощью которой осуществляется вращение барабана. Равномерную навивку троса обеспечивает тросоукладчик.

Шкив — колесо, имеющее обод или канавку по окружности.

Для увеличения эффективности приспособления применяются различные виды привода:

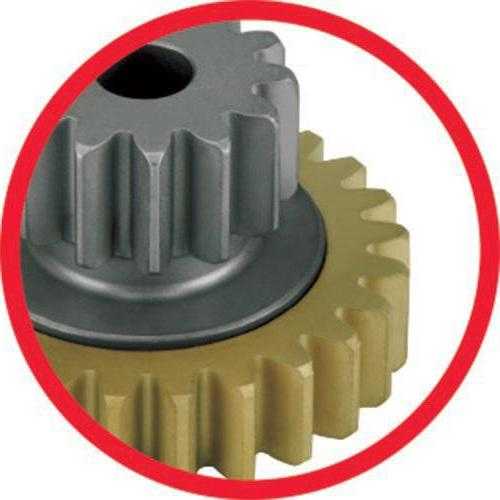

• Ручная лебёдка с односкоростным шестерёнчатым приводом. К приводному валу барабана лебёдки жёстко крепится большая шестерня. За её зубцы цепляется шестерёнка меньшего размера. Коэффициент усиления будет равён соотношению зубьев шестерней. Для вращения барабана ручного механизма на вал надевается рукоятка, от длины которой зависит, сколько сил потребуется приложить для вращения барабана.
• Ручная лебёдка с многоскоростным шестерёнчатым приводом. Шестерёнчатая передача такого типа привода имеет несколько пар шестерней, коэффициенты усиления которых складываются, многократно увеличивая усилие. Оборотной стороной является потеря скорости и увеличение времени перемещения груза. Рукоятка, зацепленная на прямой паре шестерён, позволяет перемещать груз с большой скоростью. При использовании двух пар шестерней увеличим силу в два раза, но потеряем время. Чтобы предотвратить обратное раскручивание барабана, используется стопор, или «трещотка», как элемент храпового механизма.
• Храповый механизм — преобразовывает возвратное вращательное движение в прерывисто- вращательное в одном направлении. При прекращении поступательного движения шестерни упираются в стопор, который предотвращает разматывание троса с висящим грузом. Другое название стопора — трещотка, во время работы он трещит, перепрыгивая с одного зуба шестерни на другой. Если необходимо опустить груз, бесполезную собачку откидывают для освобождения от стопора храпового устройства.
• Механизм с червячным приводом. Принцип работы червячного механизма заключается в замене одной из плоских шестерёнок винтовой. Преимущество привода — в большом коэффициенте усиления и самостопорящейся конструкции. Винтовая шестерня небольшого диаметра вращает основную. Груз может перемещаться в любую из сторон. Механизм безопасный, сохранность груза обеспечена. Устройство имеет трущиеся поверхности, которые изнашиваются на глазах без использования смазочных материалов. Конструкция компактная, но имеет ограничения по весу. Тем не менее лебёдка востребована на рынке.

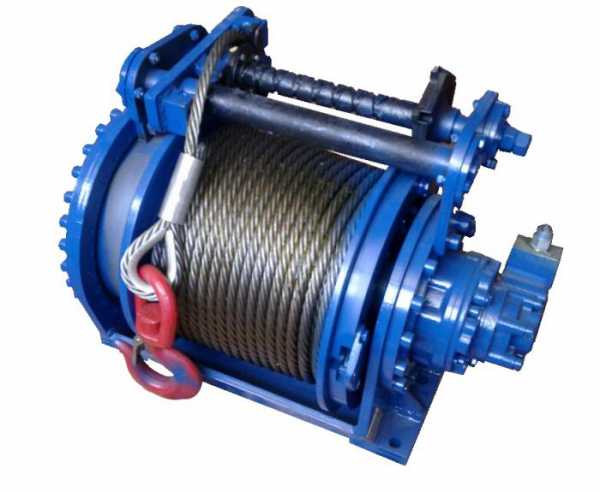

• С планетарным редуктором. Дорогостоящее устройство с высокой компактностью, с коэффициентом усиления в сотни раз, имеющее до десятка пар шестерней, редко применяется в домашних условиях именно из-за цены.
• Блок в рабочей схеме лебёдки. Если требуется переместить груз по горизонтальной поверхности — вытащить забуксовавший автомобиль во время весенней распутицы, то лебёдку устанавливают и закрепляют на полу или столе.

Для того чтобы переместить предмет в вертикальной плоскости — поднять на другой этаж или спустить в яму, требуется дополнительный механизм — блок, который состоит из шкива и подвеса. Через шкив перекидывается ремень или трос, с другой стороны троса устанавливается подвес, на который цепляется груз. С увеличением количества блоков во столько же раз увеличивается усилие передачи, что используется при такелажных работах.

Создание барабанной лебёдки своими руками

Все перечисленные механизмы удобные в использовании, но дорогостоящие. Выход один — смастерить устройство своими руками.

Варианты изготовления самодельной лебёдки:

1. из трещотки от КАМаза;
2. из бензопилы «Дружба».

Вариант первый — используется трещотка от КАМаза с червячным редуктором — из механизма, отвечающего за работу тормозов. Приспосабливаем барабан на основную ось, а к червячной паре прилаживаем рукоятку. Коэффициент усиления составит 1:20.

Можно обрезать штатную тормозную ось болгаркой и насадить на неё барабан. Использование блочного соединения усилит мощность лебёдки вдвое. Требуется смазывать трущиеся поверхности, чтобы самодельное приспособление имело долгий срок службы.

Мощности самодельной лебёдки хватит для подъёма строительных материалов и тяжёлого груза из ямы. Но тяжёлый двигатель вытащить из капота она не поможет.

Мотолебёдка своими руками изготовляется из бензопилы. Этот вариант подойдёт там, где нет электричества. Это изобретение лесорубов, которым требовалось обвязывать срубленные стволы.

С бензопилы «Дружба» снимают кожух, к самодельному барабану приделывают большую звёздочку от мотоциклетного колеса и присоединяют мотоциклетную цепь к ведущей основной звёздочке бензопилы. Получили два редуктора в одном механизме: редуктор бензопилы и цепной редуктор на звёздочках, имеющий передаточное отношение 1:10. За счёт распределения нагрузки увеличивается срок службы рабочих элементов.

Использование ручной рычажной лебёдки

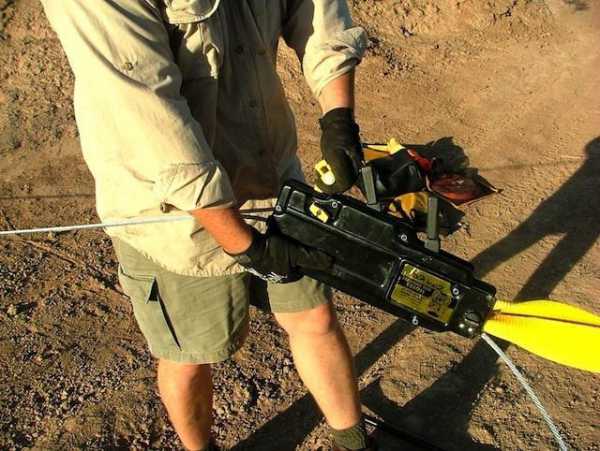

Чтобы переместить груз в кузов автомобиля, волоком перетащить тушу зверя или вызволить застрявший на бездорожье автомобиль, используют ручную рычажную лебёдку. Монтажники называют её «лягушкой».

Можно приобрести готовое приспособление, но мастера-самоделкины делают устройство своими руками. Конструкция состоит из рамы с закреплённым внутри барабаном, к которому прикрепляется звёздочка от храпового механизма. К валу барабана присоединяется рукоятка, при многократном движении рычага груз поднимается как бы скачками, отсюда и название устройства. Храповик не позволит сорваться грузу.

Много оригинальных изобретений можно сделать самому, применив природную смекалку и находчивость.

Изготовление полиспаста своими руками

Полиспаст — это устройство из системы блоков, позволяющее многократно увеличить усилие при поднимании тяжёлого груза. Рисуют чертежи полиспаста самостоятельно, основываясь на знаниях курса физики.

Используя блочные системы, древние строители возводили сооружения, которые удивляют и приводят в восторг наших современников. Верфи для строительства кораблей тоже оборудовались системами блоков.

Один блочок состоит из шкива, по желобу которого перемещается трос, цепь или канат из стальных нитей. Чтобы вращение блока было равномерным, без скачков, используют подшипники. Все элементы требуют смазки.

Если в приспособлении используется несколько блоков, оно называется полиспастом. Крепится полиспаст к надёжной опоре. С другой стороны подцепляется груз. Если используется подвижный блочок для изменения положения оси — он располагается со стороны груза. Трос играет роль рычага. Система полиспаста помогает многократно увеличить усилие с каждым присоединённым блоком.

Простейший расчёт: удвоение усилия требует использования 2 блоков, утроение — 3. Рассчитывают высоту подъёма для крепления блока. Длина троса будет вдвое больше этого расстояния, если используется три блока, то потребуется трос в шесть раз длиннее подъёмной высоты.

Полиспаст применяется в строительстве и сфере транспорта. Блочное соединение включается в конструкции лебёдок, талей, работает в кранах экскаваторов и бульдозеров.

Полиспаст для спасательных работ имеет несколько иную конструкцию. На прочный трос цепляется карабин. Такое устройство быстро собирается и не требует дополнительной техники.

obinstrumentah.info

Ручная барабанная лебедка своими руками

Лебедка является очень старым изобретением, которое появилось еще задолго до открытия законов физики. При помощи нее можно передвинуть практически любой тяжелый груз, используя длинный рычаг. Незаменимой лебедка остается на стройке, в хозяйстве, но самое распространенное применение она заслужила при эксплуатации внедорожников. Конечно, стоимость этого изобретения довольно велика, поэтому мы расскажем вам, как изготавливается ручная барабанная лебедка своими руками.

Лебедка из троса и трубы

Самая элементарная, а также самая популярная лебедка, которая нашла свое применение среди автолюбителей и пользуется успешным спросом за свою простоту и надежность, так как ее можно изготовить практически в любом месте из подручных материалов. Представьте ситуацию, автомобиль безнадежно закопался в песке, но у вас есть трос и две трубы. Достаточно самую длинную вбить в землю, как можно глубже, а ко второй жестко закрепить конец троса. Другой конец троса привязывается к фаркопу автомобиля или же к его переднему крюку. Вращайте трубу с тросом так, чтобы она наматывалась вокруг трубы в земле.

Таким образом, используя достаточно длинный рычаг можно не спеша, но верно вытащить машину из любой дорожной неприятности.

Полноценная ручная лебедка

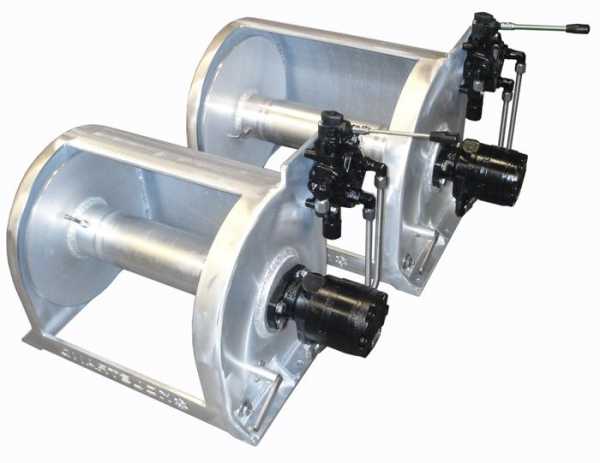

Ручной лебедкой можно смело назвать любое механическое устройство, предназначенное для перемещения тяжелых грузов на небольшие расстояния, примерно, около метра. Как правило, она состоит из барабана, на который наматывается трос, червячной передачи или системы шестерней, имеющих разные размеры, а также рукоятки, предназначенной для вращения физической силой человека. Чем больше передаточное число такой системы, тем меньше нужно прилагать усилий, для того чтобы вытащить машину. Кроме того, на это влияет тот факт, если машину необходимо двигать в гору. Данный случай значительно усложняет задачу.

Чтобы это устройство работало эффективно, необходимо, чтобы оно устанавливалось на статическом объекте (например, дерево) или же на самой машине. Для этого, на нем имеются специальные крепления в виде отверстий и т.п.

Как сделать лебедку своими руками

Если вы умело используете сварочный аппарат, то имеет смысл сделать такую лебедку самостоятельно. Для этого вам будет необходимо обзавестись следующими материалами:

1. Рама, изготовленная из трубы, имеющей прямоугольное сечение
2. Вал для барабана, который можно изготовить из короткой трубы.
3. Листовой металл толщиной 3 миллиметра для изготовления дисков барабана.
4. Шпильки и гайки в количестве по 6 штук. Длина шпилек должна составлять около 24 сантиметров.
5. Две шестерни, одна из которых большая, а другая малая. Кроме того, к ним понадобится цепь.
6. Ступицы для крепления барабана на валу.
7. Трос, на конце которого есть жестко закрепленный карабин.
8. Рычаг для ручного привода или же электрический мотор 12 вольт или 220.

На одном валу располагают два металлических диска и скрепляют их при помощи шпилек на расстоянии друг от друга. На этот же вал надевают большую шестерню и ступицы, которые крепят барабан на раме с двух сторон. Другая часть рамы также комплектуется валом, на которые жестко крепится малая шестерня. После того, как цепь будет надета, можно задуматься о том, какой привод вам по душе.

Если вы планируете установить электродвигатель 12 вольт, то стоит помнить, что он будет потреблять очень много энергии от бортовой сети автомобиля, поэтому пользоваться такой лебедкой можно будет только при работающем двигателе. В качестве двигателя можно применять стартер от старой машины без втягивающего реле.

В случае с ручным приводом к валу приваривается рычаг с рукояткой. Саму раму устанавливают на автомобиле, а к барабану наматывают трос достаточно длины. Рекомендуется применять только прочную конструкцию, которая сможет выдерживать большие нагрузки на растяжении. В противном случае, он может оторваться, а также повредить машину.

Нередки случаи, когда водитель был тяжело травмирован из-за обрыва троса.

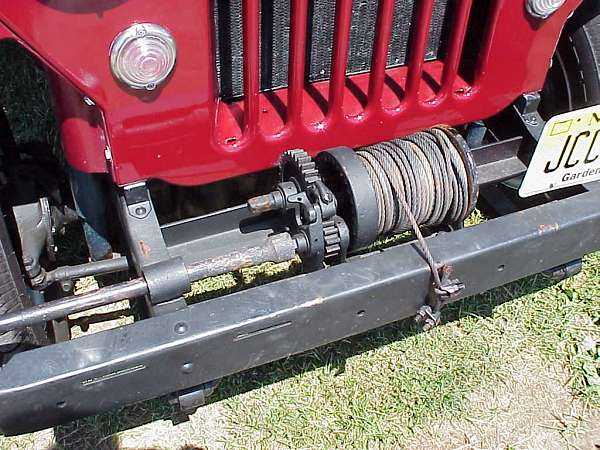

Закрепить раму можно при помощи четырех толстых болтов на металлическом бампере. Внедорожники, которые имеют обычный пластиковый бампер, могут комплектоваться кенгурятниками, в которых предусмотрена установка подобных систем.

Посмотрите! Мы подготовили для Вас видео по теме:

Читайте так же

365drive.ru

Как сделать в домашних условиях ручную лебедку

Для ухода за садово-огородным участком нередко требуется ручная лебедка. Бытовое устройство можно приобрести в магазине, а можно изготовить своими руками. Как это сделать, не ломая голову над сложной конструкцией лебедки и с минимальными затратами, — советуют специалисты.

Как сделать лебёдку в домашних условиях

Лебедка — не самый простой механизм. Она служит для безопасного и лёгкого подъема и опускания крупных грузов. В основу ручных лебедок положен рычажный принцип: относительно небольшое силовое воздействие при помощи звездочек, шкивов и шестерёнок многократно увеличивается.

В домашних условиях собрать простую лебёдку с ручным приводом полностью из подсобных материалов не получится. Как минимум придётся сходить в магазин за резьбовой шпилькой (как выглядит деталь — подскажет фото). В механизме она будет легко прокручиваться.

Гайка, которая закрепит шпильку, не должна давать валу вращаться. Порядок сборки лебедки:

1. Зафиксируйте шпильку с торцами на подшипниках. Так вы избежите прокручивания гайки.
2. Закрепите трос, предварительно пропустив его через опоры и перебросив через блок.
3. На конце троса приладьте крепко крюк или стропы.
4. Приделайте шкив и шестерню. Вставьте привод шпильки.

Резьбовые шпильки

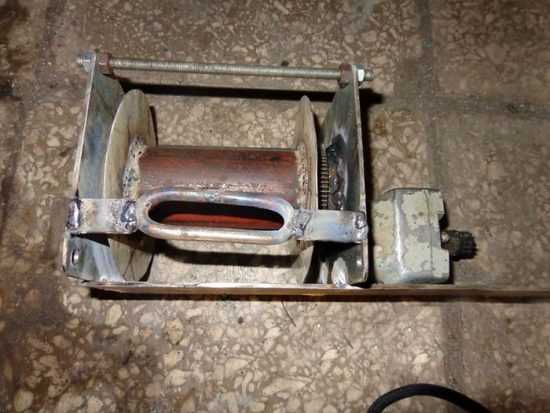

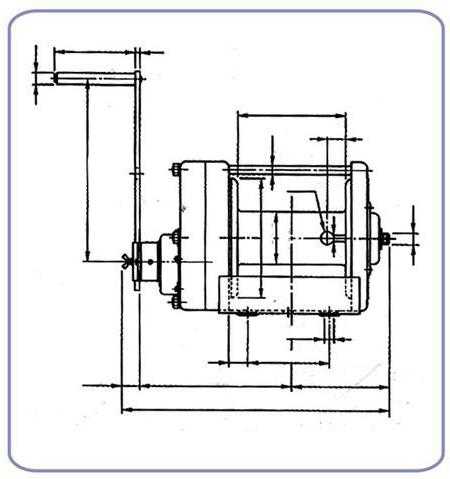

Если у вас есть сварочный аппарат, сделайте лебедку барабанного типа. Из отрезков профильной трубы прямоугольного сечения сварите раму с валом для будущей конструкции по размерам на чертеже. Перпендикулярные крепления делайте, обрезав заготовки под углом 45°. На раме предполагается площадка из листового металла. Отшлифуйте кромки и покрасьте каркас.

Барабан лебедки делают из пары круглых отрезков листового металла (по 30 см в диаметре). В центре каждого потребуются отверстия для вращающегося цилиндра, на расстоянии 7-8 см по окружности — ещё 6 штук более мелких, для шпилек. Также необходимо 4 отверстия для ступиц, которые крепятся на болты. Шпильки сначала усиливают отрезками трубы по 14 мм. Фиксировать их нужно гайкой с контргайкой. Наденьте и закрепите вал на оси, приделайте к нему ручку и пользуйтесь лебедкой.

Иные варианты: простейшая лебёдка и конструкция из металла

Быстрая и достаточно эффективная альтернатива предыдущим моделям — довольно старый способ. Его знают автомобилисты, которым приходилось с подручными средствами буксировать машину. В экстренных случаях можно использовать такую лебедку и на даче, когда времени и материалов для более серьёзного устройства у вас нет:

• вкопайте глубоко в землю лом — он должен крепко фиксироваться в вертикальном положении;
• на получившуюся ось перпендикулярно наденьте отрезок трубы (рычаг), с помощью которого лом будет вращаться;
• закрепите трос на грузе и на ломе;
• вращайте лом, наматывая трос, и двигайте груз.

Совет. Чем длиннее будет рычаг, тем меньше усилий вам потребуется приложить для работы. Для экспресс-варианта подойдёт труба длиною около 1 м. Если возникли сложности со сборкой ручной лебедки, обратитесь к видео инструкции.

Для металлического устройства вам потребуются металл, сварка и различные комплектующие части. Это вращающийся цилиндр, шестерёнки, ручки и втулки.

Детали конструкции:

1. Шестерёнка Глиста. Она передаёт энергию вращения оси. Приобретите толстый элемент с массивными зубьями.
2. Вал для троса. Подыщите литой цилиндр и приварите к нему с одного края округлый металлический лист по размеру внутреннего кольца шестерёнки. Этот цилиндр впоследствии будет использоваться для накручивания троса. Если вал имеет сквозное отверстие — отлично. Для более качественного закрепления проденьте стальной трос и соедините снаружи в петлю.
3. Втулка для скольжения вала во время намотки троса. Хорошо бы дополнительно к ней установить подшипник качения.

Внимание! Из металла также изготавливают раму тягача с ушками на ней, качалку, водило, неподвижное кольцо муфты, закреплённое на шарнирах. Все детали лебедки должны быть умеренно жёстко зафиксированными, чтобы не болтаться и не истирать друг друга.

Монтаж корпуса лебёдки из металла

Важная часть будущей конструкции — корпус. Чтобы его изготовить, возьмите стальной швеллер и лист прочного металла (4 мм):

• Подготовьте 2 отрезка: 30 и 40 см. Из более длинного получится та сторона лебедки, на которой расположится рукоять вращения и шестерня.
• На одном уровне разметьте и проделайте в обеих частях металла сквозные отверстия (для вала).
• Для болтового соединения также понадобится по 4 одноуровневых отверстия.
• Из листового металла вырежьте 2 детали: прямоугольники с треугольным выступом в правой нижней части.
• Самодельную лебедку можно будет крепить стационарно, если одну из пластин подготовить для крепёжных элементов. Кроме того, понадобится ещё по одному отверстию в каждом куске: на одном уровне, для вала шестерни.
• Шестерню можно сразу крепить между двумя пластинами, скрепив их гайками, пружинными шайбами и болтами.
• Собранную часть с помощью вала шестерни насадите на основной цилиндр. Наденьте втулку.
• Вал вставьте в длинный швеллер, а затем наденьте на втулку швеллер короткий. Фиксировать эти части нужно также с помощью пружинных шайб, болтов и гаек.

Работать дрелью надо так, чтобы после соединения деталей не оставались зазоры между валом, шестернёй Глиста, ручкой и втулкой. Это важно для надёжности и долговечности ручной лебедки.

Как сделать лебедку: видео
