Светодиодная лента SMD 3528 — 3 вида, характеристики, сравнение, белая и rgb

Очень многие недооценивают светодиодную ленту SMD 3528, считая что у нее слишком маленькая мощность и световой поток.

Действительно в ней используются светодиоды малого размера: шириной 2,8мм и высотой 3,5мм. Эти светодиоды одни из наименее ярких, что применяются в led лентах.

Ленту SMD 3528 можно подразделить на следующие виды:

• 60 светодиодов на 1 метр

• 120 светодиодов на 1 метр

• 240 светодиодов на 1 метр

В большинстве своем она монохромная. Запомните, что на основе SMD 3528 встречаются ленты RGB только такого исполнения, когда каждый отдельный светодиод отвечает за один цвет, не более.

Полноценные разноцветные RGB изготавливают только на основе больших светодиодов SMD 5050, там где можно поместить 3 кристалла в один корпус.

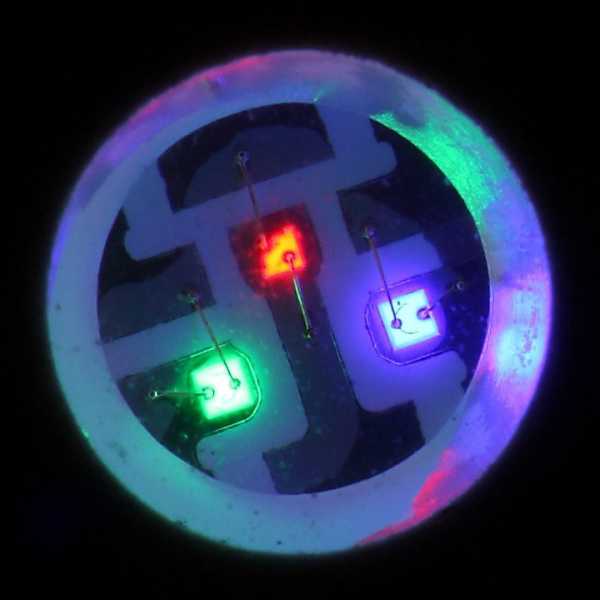

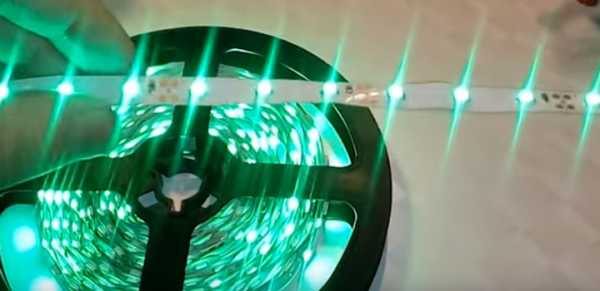

В RGB 3528 у вас в одном модуле из трех диодов может светиться один или два диода, а остальные будут ожидать своего цвета. Представьте себе провалы и разбежку световых пятен при этом.

Например при образовании желтого цвета будут загораться сразу два элемента — красный и зеленый, а третий диод в это время будет потухшим.

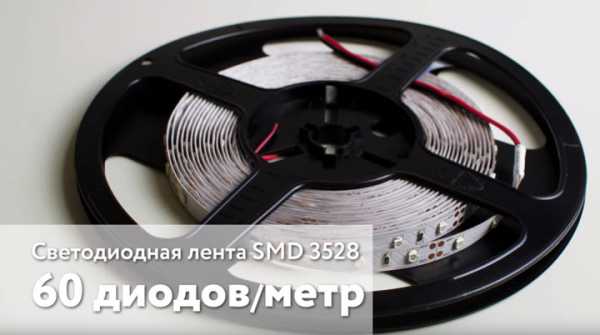

Лента на 60 диодов имеет самый низкий световой поток — до 450 люмен. Это примерно соответствует простой лампочке на 30 Вт.

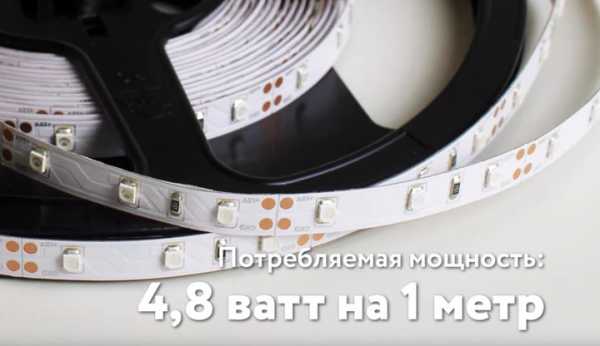

Ее мощность всего 4,8Вт/метр.

За счет этого она самая экономичная из всей линейки. При контурной подсветке потолка общей длиной до 20 метров, вам достаточно будет блока питания мощностью всего 100Вт.

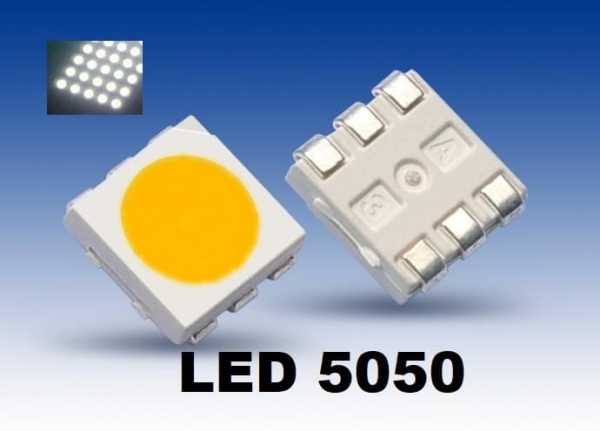

При выборе других лент 2835 или 5050, мощность уже будет другой — около 300Вт.

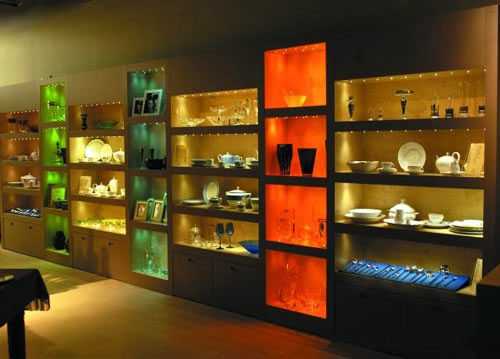

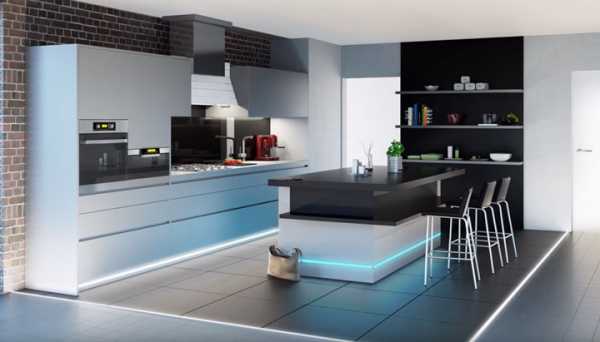

Она очень хорошо подходит для обрамления и визуального выделения дизайнерских решений, ниш, гипсокартонных конструкций.

Ее можно применять даже внутри шкафчиков, когда нужно сделать подсветку полок.

Один из не стандартных способов применения такой маломощной ленты — это подсветка сценических костюмов.

Небольшие кусочки ленты можно спокойно запитать от батареек, и спрятав их в укромные места, подсветить неожиданным образом свой сценарный костюм для какого-либо спектакля. Хотя безусловно лента на это и не рассчитана, но возможность такая имеется.

SMD-3528 на 60 светодиодов практически не нагревается, поэтому ее можно не боясь наклеивать без алюминиевого профиля.

Не забывайте, что указанная выше мощность светового потока, зависит и от качества ленты. Если это стандарт, а не премиум класс, то один светодиод здесь может выдать максимум 3-5 люмен.

В итоге, не о каких 450 Лм на 1м и речи быть не может. И лента действительно будет выглядеть довольно тускло.

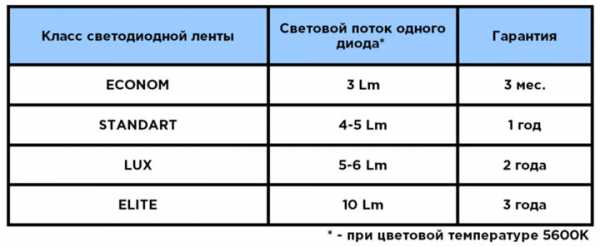

Кстати, производители лент плохого качества, иногда для того, чтобы сделать светодиоды поярче, ставят ограничивающие ток резисторы, меньшего сопротивления.

В итоге светодиод светит ярче, но срок его службы при этом сокращается в разы.

Поэтому старайтесь выбирать ленты премиум класса или элит.

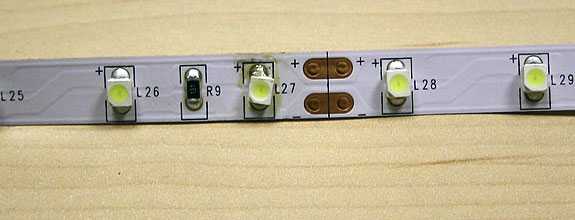

SMD 3528/60 режется через каждые 5 см. В этих 5 сантиметрах содержится по 3 светодиода.

Из-за своей маломощности и малого количества диодов в одном модуле, после монтажа и подключения возможны световые пятна. То есть полоса подсветки может быть не сплошной как вам хотелось.

Чтобы этого избежать применяйте рассеиватели света.

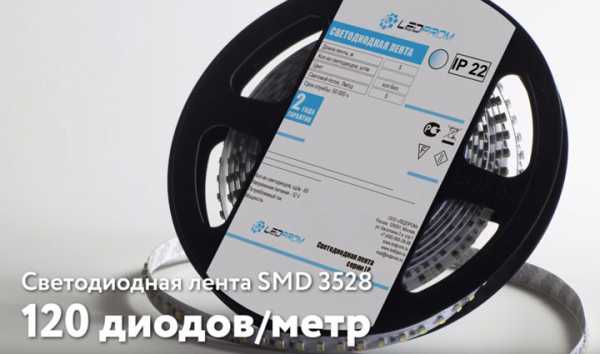

Лента SMD 3528/120 led

В одном метре этой ленты, как видно из названия, содержится 120 светодиодов.

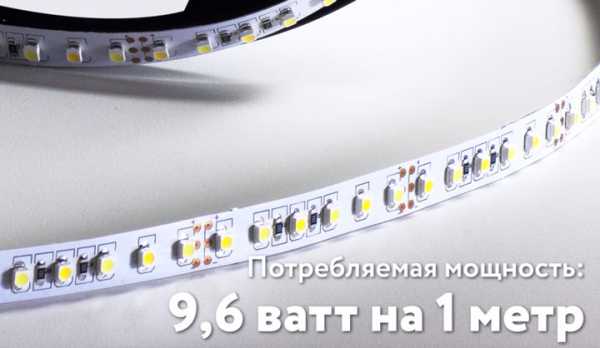

Мощность ее 9,6 Вт/м. Световой поток — 850-900 Люмен.

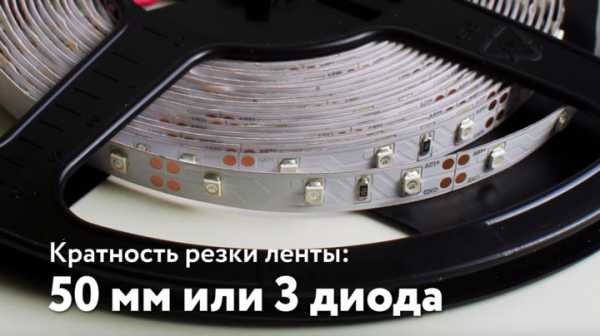

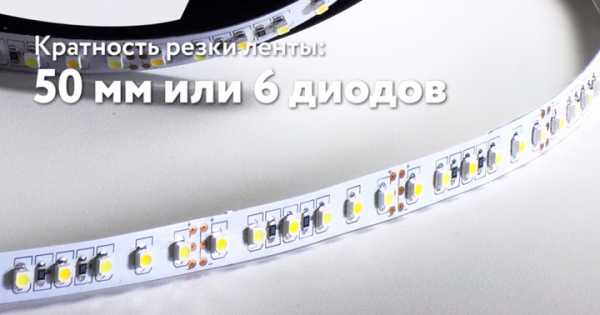

Отрезать ее можно по 5 см. Причем в этих 5см уже содержится по 6 светодиодов.

Есть варианты и с меньшей кратностью модулей — всего по 2,5см и 3 светодиода внутри.

Но опять же, все параметры (мощность, световой поток) будут отличаться у лент премиум класс и у стандарт. Отличить их между собой можно по внешнему виду.

В менее качественных стандарт лентах, светодиоды на подложке припаяны как попало.

Нет четкой симметричности в расположении.

Несмотря на относительно небольшую мощность и световой поток, эту ленту можно использовать для частичной замены основного освещения. Также ее преимуществом является частота расположения светодиодов на подложке.

Из-за этого, при подсветке создается практически сплошная, без разрывов светящаяся полоса.

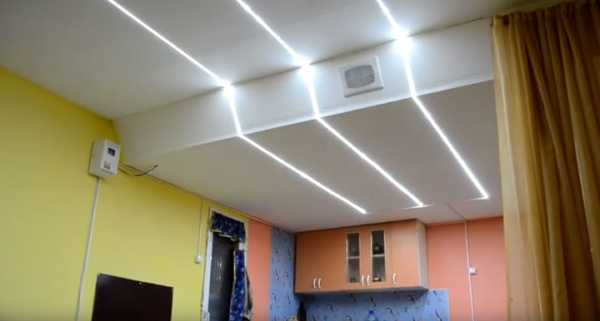

Ленту на 120 диодов чаще всего используют для подсветки потолка, как матового, так и глянцевого.

Благодаря частоте расположения диодов ее можно располагать очень близко к потолку. Если у вас расстояние между ним и гипсокартоном или карнизом небольшое (не более 5см), и при этом вы не хотите, чтобы были заметны световые пятнышки, то СМД 3528/120 лучший вариант.

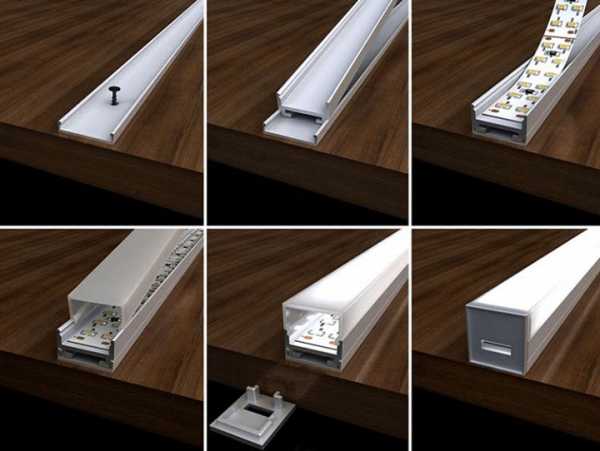

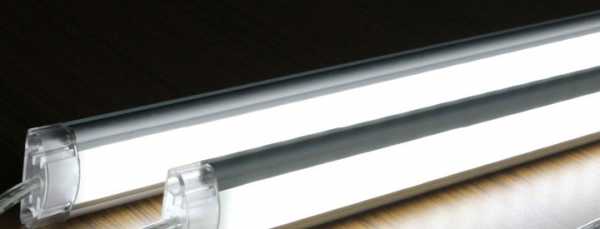

Недостаток — это обязательное применение алюминиевого профиля. Все-таки мощность почти в 10Вт уже обязывает. Иначе перегрев и разрушение кристаллов неизбежен.

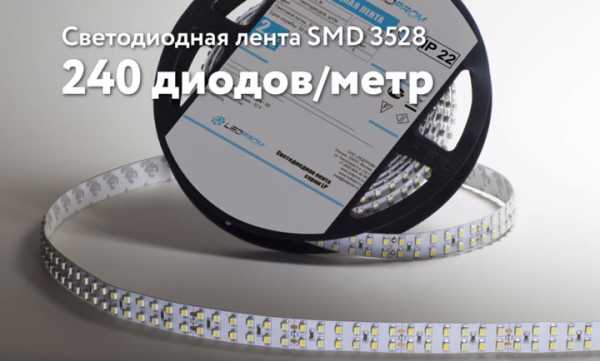

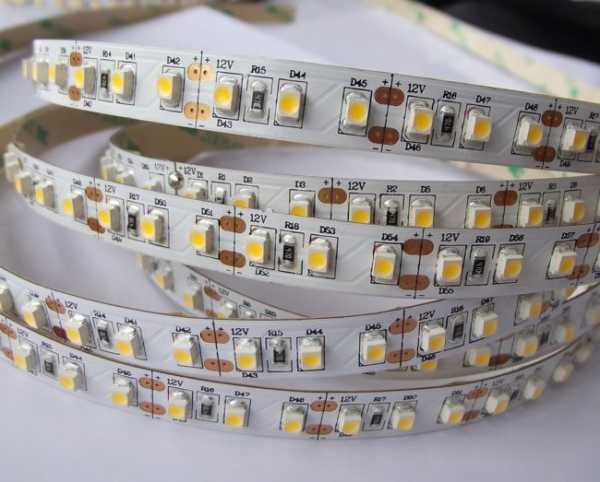

SMD 3528 на 240 светодиодов

В отличие от предыдущих лент, напряжение питания у СМД 3528/240 — 24 вольт. То есть, вам понадобится другой блок питания, на другое напряжение, отличное от 12В.

Световой поток у этой ленты — 1800 люмен на метр.

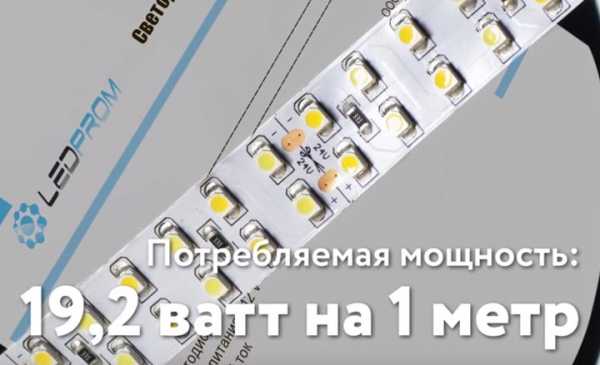

Мощность 19,2Вт/м.

У нее самое минимальное расстояние между светодиодами. Они припаяны буквально впритык друг к дружке.

Отдельный модуль и кратность резки, как и у предыдущего вида — 5см.

Но зато здесь уже на этих сантиметрах расположено не 6 светодиодов, а целых 12.

Опять же, есть варианты и с кратностью 2,5 см + 6 светодиодов внутри.

То есть, вы в любом случае будете видеть сплошную светящуюся полосу, даже когда лента находится вблизи, а не под потолком.

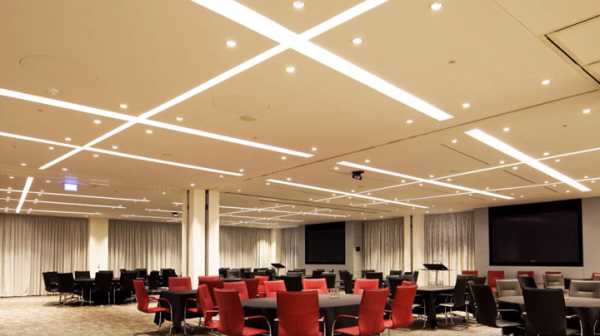

Она вполне может использоваться для полноценной замены основного освещения. Обязательное условие монтажа — это применение алюминиевого профиля.

Хоть светодиоды здесь небольшие, но из-за их количества, тепла выделяется предостаточно, чтобы кристаллы без соответствующего охлаждения деградировали.

Подводя итог, можно сделать вывод, что несмотря на маломощность, применение данных лент очень разнообразно.

А в некоторых случаях, именно благодаря маломощности такие SMD 3528, могут запросто заменить полноценное освещение в гараже или дачном домике.

Для площади в 30м2 будет достаточно всего лишь 3-х пятиметровых лент на 120 диодов. Подключить их можно от простого автомобильного аккумулятора в 60А.

svetosmotr.ru

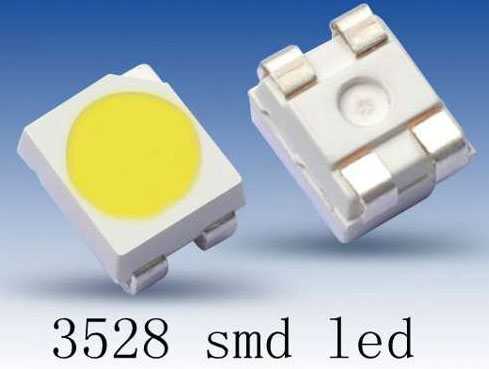

Светодиод 3528 SMD – технические характеристики

В современных системах освещения все больше используется светодиодов. Они постепенно вытесняют во многих отраслях промышленности иные типы светильников. Одним из примеров служит популярная разновидность 3528 SMD. Среди потребителей данный тип завоевал множество позитивных отзывов.

Особенности СМД-технологии

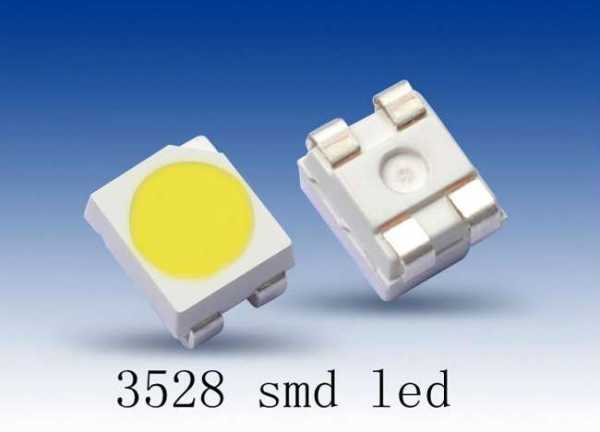

3528 SMD led используются для монтажа на печатных платах. Аббревиатура СМД вышла из английского сочетания «surface mount device», что расшифровывается, как элемент монтажа на поверхности. Такие светодиоды являются электронными деталями, монтируемыми по особой технологии. Под данный тип могут попадать и другие компоненты схемы, что делает систему универсальной.

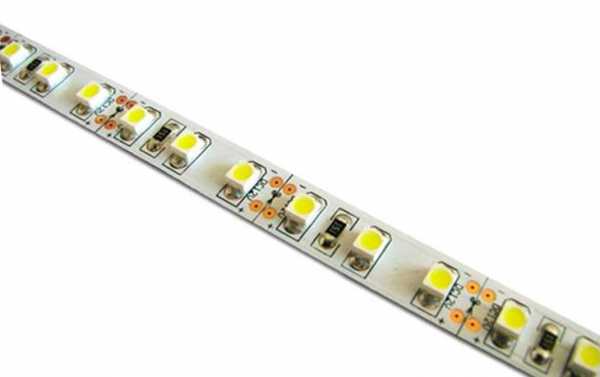

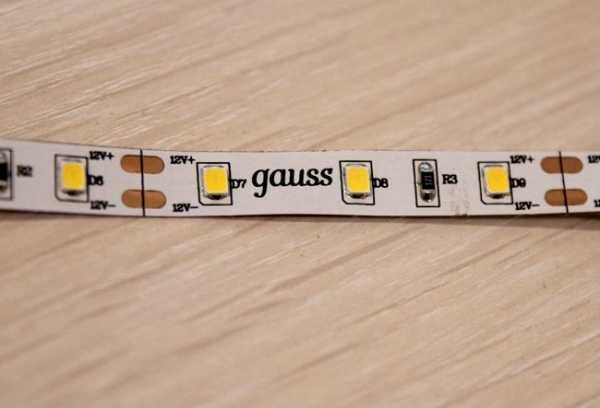

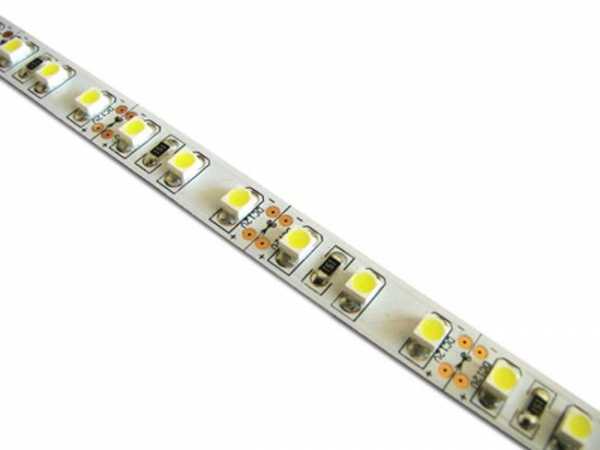

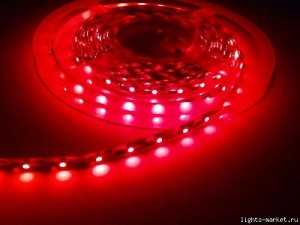

Светодиодная лента на SMD led 3528

Применяемая технология сборки иногда называется surface mount technology или SMT. За счет внедрения ее создается большая плотность миниатюрных элементов и снижение количества внешних выводов либо контактов. 3528 smd led имеют значительно меньший вес и габариты в отличие от традиционных компонентов печатной платы.

Свое доминирующее положение они заслужили благодаря множеству плюсов:

• отсутствие отверстий на печатной плате обеспечивает ее компактность;
• в наличие имеется большой спектр цветов, который достался в наследство от классических корпусных элементов;
• длительный срок эксплуатации, способный достигать 100 тыс. часов при правильной эксплуатации;
• экономическая выгода от внедрения деталей;
• безопасные условия эксплуатации, так как в процессе работы используется низкое рабочее напряжение;
• высокие прочностные характеристики материалов позволяют не беспокоиться о каких-либо механических поломках.

ВИДЕО: Светодиодная лента на SMD 3528

Параметры изделия

SMD 3528 технические характеристики имеет следующие:

• допустимое напряжение колеблется в пределах 1,9 – 3,2 В;
• сила тока, подводимая напрямую – до 20 мА;
• получаемая в результате сила света будет в пределах 30-1200 мкд.

Внутри используются редкие химические элементы для излучающего кристалла: Нитроген, Алюминий, Мышьяк, Галий, Индий, Фосфор. За счет активации легирующих химических добавок удается обеспечить разнообразные светящиеся оттенки, включающие такие цвета, как синий, зеленый, белый, желтый, красный и тепло-белый.

Технология изготовления

Светодиоды производятся по технологии металлоорганической эпитаксии. Основным ее отличием является автоматизация процессов в замкнутой атмосфере чистых высококонцентрированных газов. Кристаллы взращиваются при контроле всех характеристик, в результате на выходе образуется однородная структура на подложке. Проводится этап обработки, после чего пленка режется на требуемые размеры, монтируется в корпус и к ней подводятся контакты.

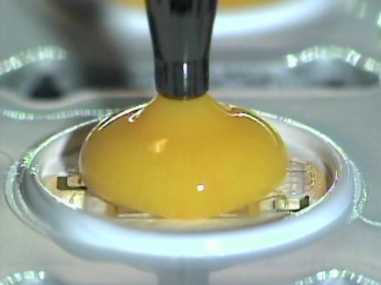

Как выращивают светодиоды

Недостатком технологии является недостаточно сильный теплоотвод от кристалла в процессе возрастания силы тока. Это несколько ограничивает сферу применения простых радиокомпонентов. Позитивные изменения принесла СМД-технология. Методика chip on board, заложенная в 3528 led, демонстрировала свою перспективность.

Светодиодная пленка, выпущенная по данной технологии, фиксируется клеем на металлической подложке. Последняя играет роль теплоотводящего радиатора. На следующем этапе формируется сам лед-модуль требуемых параметров. Благодаря современным инженерам он способен достигать до 80 мм длинной.

3528 smd led выпускаются в корпусе из термостойкого пластика. Поликарбонат задействуется для выпуска линзы. Отвод излишка тепла проводится при непосредственном контакте с рабочей платой.

Размеры и конструкция элемента

В отличие от пятимиллиметровых аналогов КПД модели 3528 способен достигать при определенных условиях 85%.

Те, кто желает купить данные элементы, в результате получат готовый прибор, обладающий положительными качествами:

• широкий диапазон рабочих температур от -40°С до +85°С;
• незначительное тепловыделение;
• большой запас прочности;
• способность работать при низком входном напряжении;
• минимальные габаритные параметры 2,8х3,5 мм.

Каждый такой светодиод имеет значительный угол рассеивания, который бывает до 120 градусов, при этом испускается световой поток около 5 Люмен. Новые элементы способны выдавать яркость до 146 Люмен на 1 Вт. Однако, их стоимость будет выше традиционных моделей.

При подключении светодиода имейте в виду, что катодный вывод можно определить по срезу на углу корпуса

Фирменным производителями данной продукции являются лидеры рынка, такие как:

Выбирая светодиодные ленты других малоизвестных компаний, можно попасть на товар, который выдает меньшую яркость, чем заявлена на упаковке. В некоторых случаях разница доходит до 0,2 В. Это случается когда фирменные светодиоды 5050 подменяют на 5630 или 5730 китайского производства. Также у менее титулованных компаний существенно снижается срок службы продукции.

Применение товара в быту

Панели светильников или светодиодных лент применяются для источников в разнообразных устройствах. Нередко они используются в виде декорирования разных зон или поверхностей:

• светодиодная лампа-светильник;
• индикаторы на приборных панелях;
• независимые автолампы;
• дорожные знаки;
• элементы наружной и внутренней рекламы;
• вывески или баннеры;
• для работы с ландшафтным дизайном.

Светодиоды могут использоваться как отдельно, так и в лентах. Нередко их монтируют с независимыми источниками питания, так как происходит минимальное энергопотребление ресурсов. В таком случае требуется прочный герметичный корпус, способный выдерживать внешние негативные факторы в виде влаги или пыли. При качественной гидроизоляции подсветку можно устроить даже в искусственном водоеме или в бассейне.

Важно знать, что к деградации светодиодов приводит перегрев, поэтому не стоит допускать существенного повышения температуры и быстрого выхода из строя.

При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов.

Сравнительный анализ

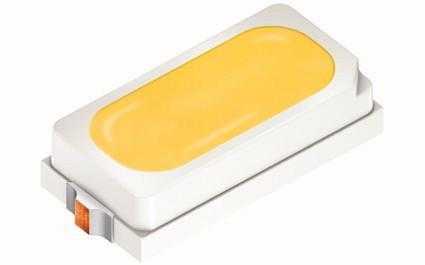

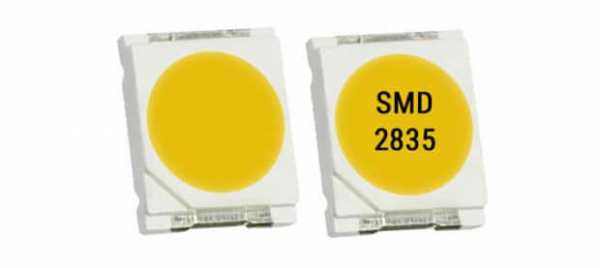

Модель 2835 выпущена позже, чем 3528, поэтому во многом лишена определенных недостатков. Внутри нее имеется больший кристалл, что позволяет повысить световой поток и светоотдачу. Также расширены контактные площади, отвечающие за отвод тепла. Используется материал с увеличенной теплопроводностью, а высота понижена. Такое конструкционное отличие делает новые модели более долговечными.

У 3528 на центральную часть нанесено покрытие из люминофора. Для 2835 площадь практически всей поверхности оснащена таким слоем. Этот повышает повысить излучение.

Добиться качественного белого цвета бывает весьма проблематично. Нередко используют кристаллы с синим свечением, а затем покрывают их люминофором. В результате удается получить либо теплый, либо холодный оттенок.

При подключении применяется обычная связка светодиод-токоограничитель. Схема действует абсолютно для всех конструкций с монокристаллами. Однако, она не работает в 5050, так как там используется три кристалла в каждой матрице.

Ленты подключаются к стандартной сети 220В посредством драйверов на 12/24 ватта. Предельная длина одной полосы – не более 5 метров. При недостатке между собой полосы соединяют параллельно (см.рис)

Не стоит проводить подключение без резисторов. Если в наличии имеется он лишь один, то применяют последовательный тип подключения. Также нельзя в цепи использовать диоды с отличающимися нагрузочными характеристиками.

Как отличить оригинал от подделки

Даже с учетом того, что SMD 3528 выпускаю большинство производителей, в том числе такие гиганты, как Philips и Samsung, на рынке огромное количество безымянных подделок и так называемых реплик. Сэкономить на производстве можно разными способами – уменьшить чип, изменить материал основания и т.д. Но все они будут менее мощными и яркими, в отличие от оригинальных устройств и прослужат в разы меньше.

Итак, как не «нарваться» на подделку:

1. Внимательно смотрите на основание – у «левых» изделий оно в основном изготовлено из алюминия, тогда как оригиналы всегда имеют медное основание. Дело в том, что медь проводит тепло хуже, чем алюминий, поэтому светодиоды практически не нагреваются. Кроме того, медь тяжелее алюминия в 3,7 раза, соответственно, и изделие с такой основой будет тяжелее.

Определить, что легче по одному экземпляру невозможно, разница там минимальна. Желательно сравнивать сразу несколько.

2. Количество часов наработки до момента старения кристалла. В соответствии со стандартом LM80 этот период соответствуют снижению светового потока не менее, чем на 80%. Именно такое соотношение и должно быть указано на упаковке, а не просто энное количество часов, которые в состоянии проработать элемент.
3. Стоимость. Некоторые производители даже на подделки ставят цену как на оригинал, но это скорее исключение, чем правило. Основная задача изготовления т.н. реплик и низкосортных товаров – быстрый сбыт. Поэтому и стоимость у них всегда ниже.

ВИДЕО: Как подключить 20 метров светодиодной ленты

www.diodgid.ru

SMD 3528: характеристики светодиода | У Самоделкина: Самоделки своими руками

Светодиод SMD 3528: светодиодный чип для поверхностного монтажа, рассчитан на прямое напряжение 1,9 – 3,3 V, силу тока 20 мА. Корпус светодиода имеет прямоугольную форму с размерами сторон — 3,5 х 2,8 мм, высотой 1,4 мм.

Кристалл изготовлен на основе структур AlGaInP (алюминий-галлий-индиевый фосфид), InGaN (смесь нитрида галлия и нитрида индия).

Корпус светодиода изготовлен из термоустойчивого пластика, на обратной стороне корпуса имеется теплоотводящая подложка. Рабочая поверхность круглая и покрыта люминофором.

Маркировка светодиодов типоразмера 3528:

Пример 3528 WYC-1,2cd

• 3528 – размер: 3,5×2,8 мм.
• WYC – цвет светодиода.
• 1,2cd – сила света: 1,2 кд.

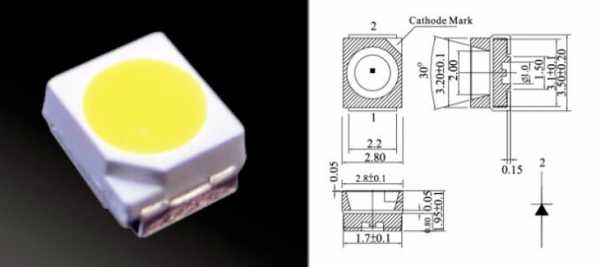

Чертёж SMD 3528.

Характеристики светодиодов SMD 3528.

Светодиод с белым свечением.

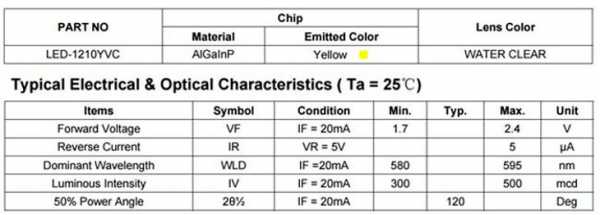

Светодиод с жёлтым свечением.

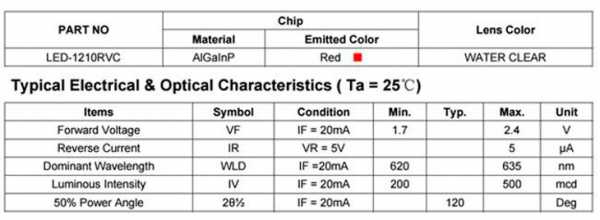

Светодиод с красным свечением.

Светодиод с синим свечением.

Светодиод с зелёным свечением.

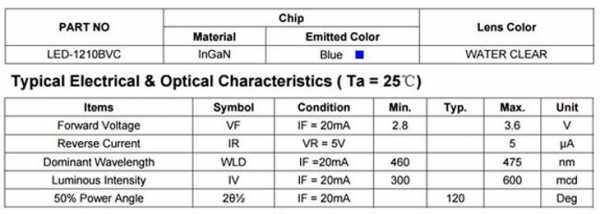

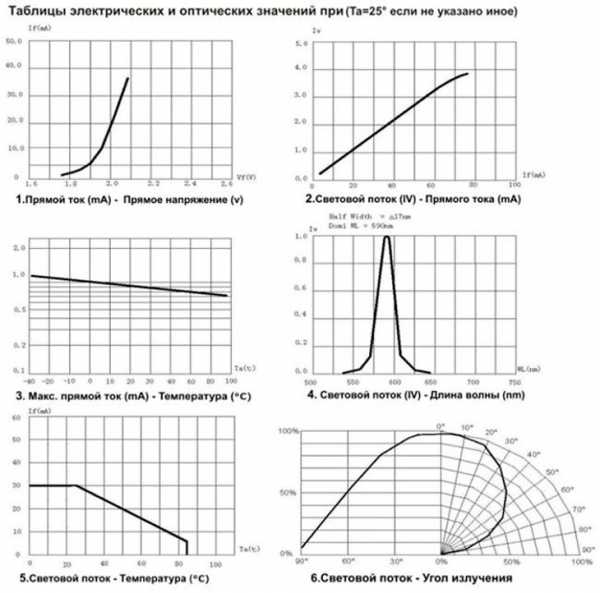

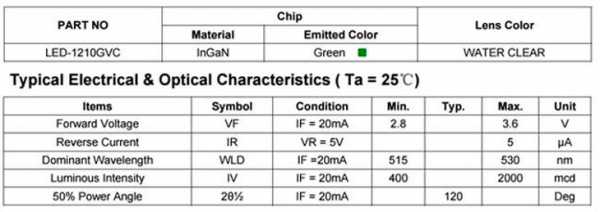

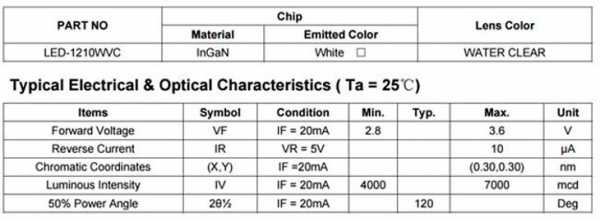

Электрические и оптические значения SMD 3528.

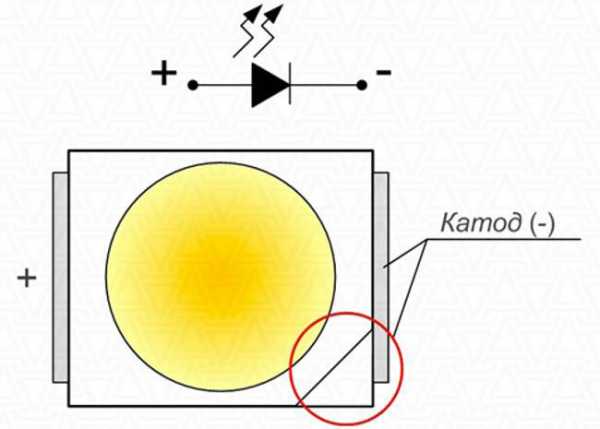

Подключение светодиода SMD 3528. Схема подключения.

Срез угла на корпусе указывает катодный вывод, на рисунке показана схема.

Монтаж светодиодов SMD 3528.

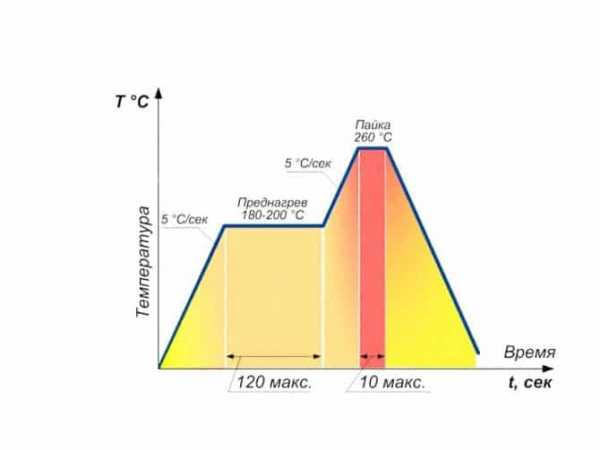

Время пайки и температура пайки светодиодов 3528.

Контактные площадки для светодиодов 3528

Область применения.

По сути SMD 3528 относится к первому поколению сверхъярких светодиодов, наиболее часто встречается в LED лентах.

Светодиоды SMD 3528 оптимально использовать там, где не требуется высокая светоотдача.

Видео: запайка SMD светодиодов PLCC 3528

Видео: обзор SMD LED RGB ленты на светодиодах 3528

Поделиться в соц. сетях

led-lampu.ru

характеристики, виды светодиодных лент и отличия

SMD 3528 – это источник света, предназначенный для поверхностного монтажа и изготовленный на основе однокристальной матрицы. Благодаря относительно низкой стоимости данный тип светодиодов широко используется при устройстве искусственного освещения различного вида.

В настоящее время светодиоды серии smd 3528 достаточно востребованы при изготовлении подсветки разного назначения, светящихся указателей и LED лент. Это обусловлено их хорошими техническими характеристиками.

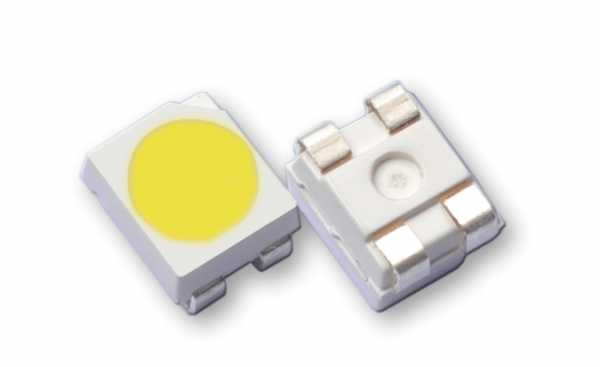

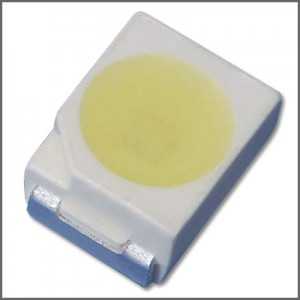

Внешний вид smd 3528

Технические характеристики

Корпус светодиодов smd 3528 изготавливается из пластика, стойкого к тепловому воздействию, а кристалл – из нитридов галлия и индия.

Как и у прочих источников света данного типа, габариты изделия указаны в его маркировке: 3,5×2,8 мм.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! На поверхности корпуса с одной из сторон имеется срез. Именно с этой стороны размещен отрицательный вывод прибора – катод.

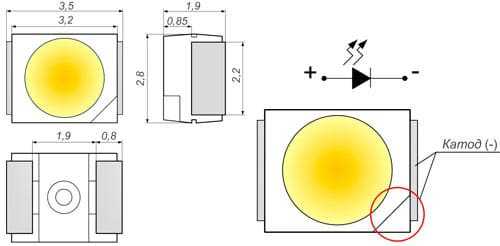

Габариты smd 3528

По типу свечения светодиоды данного типа бывают: белого нейтрального и теплого цвета, RGB свечения, а также синего, зеленого, желтого и красного цветов.

К сведению! В конструкции прибора RGB свечения используются три кристалла.

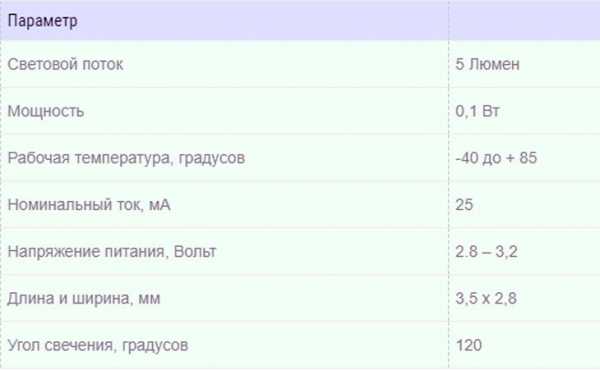

Основные параметры источников света данного типа представлены в нижеследующей таблице:

Световой поток, Лм	Электрическая мощность, Вт	Рабочая температура, ˚С	Рабочий ток, мА	Напряжение питания, В	Угол свечения, градусов	Габариты (Д×Ш), мм
0,6 – 5,0	0,06	— 40 — + 85	20	1,8 – 4,0	120 — 140	3,5×2,8

Световой поток smd 3528 различается для кристаллов различного свечения. Так, максимальные значения свойственны для кристаллов белого цвета (4,5 – 5,0 Лм), а минимальные – для RGB (0,6 – 1,6 Лм).

Время и температура пайки светодиодов smd 3528к содержанию ↑

Виды использования

SMD 3528 используются как индивидуальные источники света, так и при изготовлении светодиодных лент. Это позволяет их применять для искусственного освещения в различных видах исполнения, а именно:

• светильники разного вида и класса напряжения;
• индикация на приборах и средствах автоматики;
• изготовление ламп для автотранспортной техники;
• вывески, дорожные знаки и световые табло;
• световая реклама;
• подсветка зданий и сооружений, а также декорирование мебели и элементов ландшафтного дизайна.

Использование smd 3528 при изготовлении автомобильных ламп

При использовании специальных видов обработки светодиодные ленты smd 3528 могут быть использованы в агрессивной среде с присутствием большого количества пыли и влаги, а также непосредственно в водной среде.

К сведению! Светодиодные ленты smd 3528 используются для подсветки бассейнов и прочих водных объектов при их декорировании.

к содержанию ↑

Виды LED лент с использованием smd 3528

Светодиодная лента представляет собой источник искусственного освещения, изготовленный с использованием основы из пластика с помещенными на ней LED источниками света и резисторами.

Основание разделено на мерные участки (сегменты), в каждом из которых смонтированы один резистор и три светодиода.

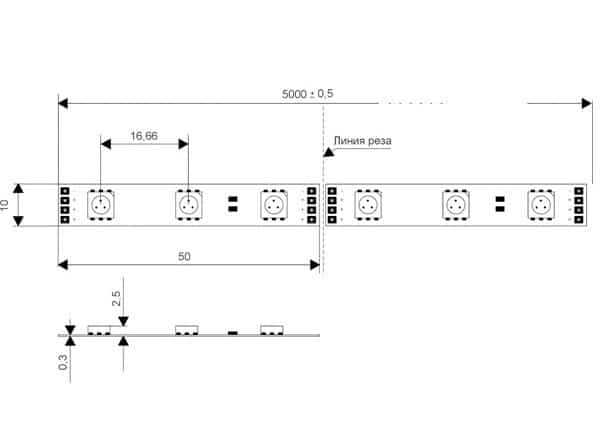

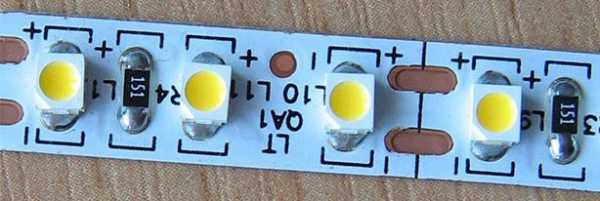

Деление LED ленты на сегменты

В местах разделения сегментов указываются линии разрезов, по которым следует разрезать основу. Также там указаны места пайки, необходимые для подключения к источнику питания.

В зависимости от типа используемых кристаллов светодиодные ленты бывают двух типов:

• монохромные – одного цвета свечения;
• RGB свечения – многоцветные.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Визуально монохромную ленту от цветной можно определить по количеству выводов, обустроенных на ее окончании. У одноцветных моделей два вывода, а у многоцветных – четыре.

Для подключения монохромной ленты к источнику питания используются адаптеры, преобразующие напряжение 220 В переменного тока в постоянное, соответствующее классу напряжения светодиодов. Для многоцветных аналогов необходимо наличие диммера (контроллера), управляющего работой устройства.

Кроме этого, LED ленты классифицируются по типу исполнения:

• открытого типа;
• защищенного исполнения соответствующего класса: IP65, IP67, IP68.

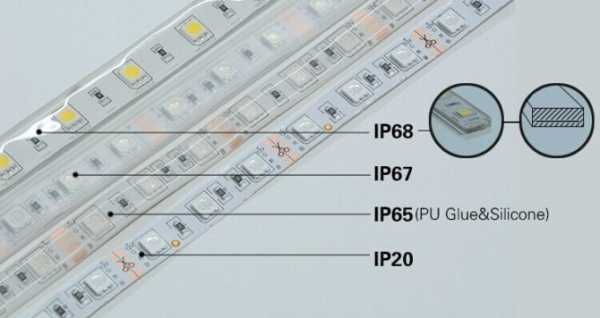

Внешний вид светодиодных лент smd 3528 с разной степенью защиты

В качестве защитного слоя используется эпоксидное покрытие различного типа исполнения:

• для IP65 – в виде чехла, с наружной поверхности ленты;
• для IP67 – в виде чехла, со всех сторон ленты;
• для IP68 – в виде П-образного силиконового профиля, залитого эпоксидным составом.

к содержанию ↑

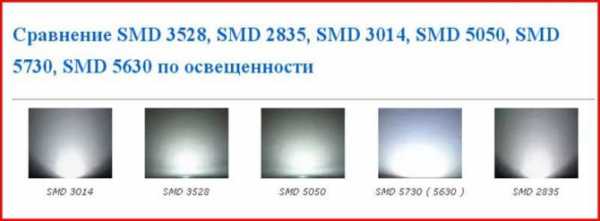

Чем отличается лента 3528 от 5050 и 2835

На отечественном рынке светодиодной продукции, кроме серии 3528, востребованными являются светодиоды серий 2835 и 5050.

Основным отличием LED 3528 от этих серий являются технические характеристики:

• габариты;
• электрическая мощность;
• величина светового потока.

Сравнение серии 3528 с прочими типами светодиодов по силе светового потока

SMD 3528 постепенно вытесняется более новыми моделями LED источников света. Но, благодаря своей экономичности и относительно низкой стоимости, данная серия по-прежнему пользуется популярностью при декорировании помещений небольшой площади и предметов интерьера.

📋 Пройди тест и сделай правильный выбор

Предполагаемые габариты конструкции

Компактная

Габариты НЕ имеют значения

Миниатюрная

Возможна ли в процессе эксплуатации ошибочная смена полярности питания или скачки напряжения?

Нет, ничего переключаться не будет.

Маловероятно, но может быть.

Вполне возможна.

Какое питание будет у конструкции?

Бортовая сеть автомобиля

Миниатюрные аккумуляторы

Аккумулятор достаточно большой емкости

Батарейки

От сети 220В.

Для каких целей ты собираешь конструкцию?

Общее освещение.

Локальное освещение

Декоративная цветная подсветка.

Дежурный свет

Декоративная белая подсветка.

Будут ли светодиоды установлены на радиатор?

Нет, для радиатора места нет

Радиатор будет, но небольшой

Да, на радиатор больших размеров.

Какой тип SMD светодиодов выбрать

Тебе подойдет SMD 3528

Тебе подойдет SMD 5050

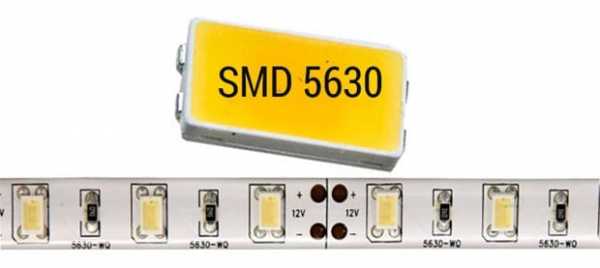

Тебе подойдет SMD 5630

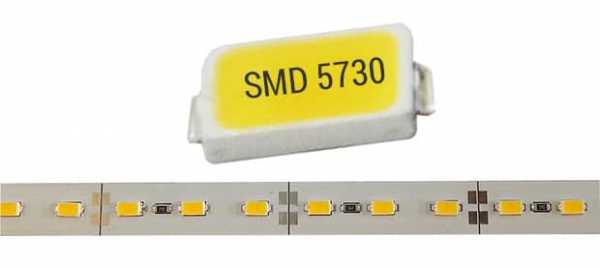

Тебе подойдет SMD 5730

Тебе подойдет SMD 3014

Тебе подойдет SMD 2835

Share your Results: Facebook ВКонтакте

  Перепройти тест!

lampaexpert.ru

Светодиодная лента SMD 3528: применение, характеристики, виды

LED SMD 3528 является одной из популярнейших моделей светодиодных лент. Искусственное освещение – это не только насущная необходимость, но и универсальный способ изменить вид любых интерьерных и экстерьерных объектов. С помощью ленты это делается очень удобно, экономически выгодно и красиво. Но как выбрать светодиодную ленту, когда разнообразие видов, типов, производителей такое огромное, что запутаться в них совсем несложно? Разберемся в этих параметрах дальше.

Применение ленты

Применение светодиодной ленты SMD 3528 весьма широкое. Ее используют как для внешнего, так и для внутреннего освещения. Перечислим некоторые сферы:

• основное освещение комнаты;
• зонирование помещения;
• ландшафтный дизайн;
• автомобильная подсветка;
• уличная реклама;
• архитектурные элементы;
• аквариумы, бассейны, сауны.

Лента SMD 3528 отлично монтируется в подвесной потолок по контуру или в карниз, создавая отражение. При правильном расчете мощности, светового потока вполне может хватить для основного освещения. Часто применяется для создания отдельных зон – разделение в детских комнатах или кухнях-студиях. Подсветка контуров мебели, ниш, полок – любые дизайнерские идеи с легкостью воплощаются с помощью led.

Пример освещения комнаты светодиодной лентой SMD 3528

В коммерческом освещении устройство также нашло свое место, ведь разнообразие видов, о котором мы поговорим дальше, позволяют использовать его на улице, во влажной среде бассейнов и саун, на фасадах сооружений, а также в интерьерах клубов, баров и ресторанов. Подсветка рекламных щитов, колонн, вывесок заведений – все это доступно с помощью гибкой светодиодной платы.

Автомобилисты не забывают применять ее для подсветки, как внутри, так и снаружи машины. Питается лента от напряжения 12В, поэтому ее удобно подключать к автомобильному аккумулятору. Разберем подробно характеристики SMD 3528, чтобы определиться со всеми достоинствами и недостатками.

Характеристики

Светодиодная лента 3528 представляет собой печатную плату, с размещенными на ней светодиодами SMD 3528, имеющими форму прямоугольника со сторонами 3,5 мм на 2,8 мм. Аббревиатура SMD означает поверхностный (в отличие от выводного) монтаж на плате. Частота размещения полупроводников может разниться, от 30 до 240 шт. на метр. Популярными являются ленты с 60 led и 120 led на метр.

Внешний вид

При использовании 240 светодиодов на метре, их размещение происходит в два ряда. Количество светодиодов на погонном метре, естественно влияет на мощность.

• 30 шт/м – 2,4 Вт;
• 60 шт/м – 4,8 Вт;
• 120 шт/м – 9,6 Вт;
• 240 шт/м – 19,2 Вт.

Напряжение питания SMD 3528 – 12 В, однако, встречается и 24 В. Световой поток ленты также зависит от количества светодиодов. Один кристалл способен давать освещенность от 0,6 до 5,5 лм. Это зависит от цвета, возможности менять его и цветовой температуры. К примеру, монохромные устройства выдают следующие световые потоки:

• 60 шт/м, белый – 320 лм;
• 60 шт/м, красный – 150 лм;
• 60 шт/м, зеленый – 140 лм;
• 60 шт/м, желтый – 90 лм;
• 60 шт/м, синий – 48 лм.

Угол рассеивания света 120°. Цвет подложки платы может быть белого, желтого, коричневого или черного цвета. Это позволяет гармонично вписать плату в любой интерьер.

На каких светодиодах работает лента?

Лента работает на чипах SMD 3528. Светоизлучающий кристалл создается с помощью индия, галлия, мышьяка. Легирующие добавки позволяют варьировать цвета. Корпус выполнен из термостойкого пластика, сверху кристалл накрывает прозрачная линза из эпоксидной смолы. Сзади располагается теплоотводящая подложка из алюминия или меди. Рабочая температура полупроводникового прибора находится в диапазоне от -30 до +80°С. Прямой ток не превышает 20 мА. Срок службы чипа не менее 10 тысяч часов. Со стороны катода фаской обозначен ключ, на рисунке ниже показана полярность светодиода.

Поверхность покрыта слоем люминофора. Преимуществом светодиода является его высокая яркость и малое энергопотребление.

Разновидности ленты SMD 3528

Ленты могут быть одноцветными и многоцветными. Лента RGB 3528 предполагает, что каждый светодиод может излучать три цвета (красный, синий и зеленый) поочередно, либо в сочетании, создавая разнообразие оттенков. Регулировка силы света и яркости происходит с помощью специального контроллера.

Управление лентой можно осуществлять с помощью специального приложения на андроиде. Если лента одноцветная, то контроллер не нужен, управлять возможно диммером или только выключателем.

В коммерческих помещениях используются специальные профессиональные ленты, способные сочетать в себе функции основного освещения и декоративной цветной подсветки.

Светодиодные ленты 3528 бывают еще с разной степенью защиты от проникновения пыли и влаги (IP). Стандартно ленты выпускаются открытыми, и имеют параметр IP равный 33. Для улицы и во влажных помещениях их использование недопустимо, поэтому для этих целей выбираются закрытые или герметичные ленты. Их степень защиты от проникновения может быть от IP65 до максимального IP68, при котором осветительный прибор способен функционировать даже под водой. Подобную ленту используют в бассейнах, аквапарках, аквариумах. Поэтому перед покупкой ленты важно верно оценить климатические условия, в которых будет проходить ее работа.

Популярные производители

Производством светодиодных лент занимается большое количество заводов по всему миру. Некоторые бренды уже создали себе имя, и покупая такую продукцию, вы уверены в качестве и надежности. Есть новые фирмы, и не раскрученные названия, отвоёвывающие у мастодонтов аудиторию. Перечислим некоторых известных производителей.

Высокое качество по такой же высокой цене предлагают европейские и американские бренды, такие как: Joliet, Osram, Cree, Gauss. Ленты этих производителей отличаются долговечностью и высокими показателями светоотдачи.

В более дешевом сегменте представлены SMD 3528 от российских и китайских производителей. Неплохое соотношение цены и качества показывают LEDCraft, Elektrostandart, ArLight, LUX, Feron и другие.

Светодиодная лента SMD 3528 производства фирмы Gauss

Светодиодная лента SMD 3528 является одной из востребованных моделей светотехнической продукции. Благодаря своим показателям, использование ее в бытовых, офисных и коммерческих помещениях, становится выгодным и удобным средством освещения. Разнообразие видов позволяет применять устройство в условиях повышенной влажности и разброса температур. Производством ленты занимаются в Америке, Европе и Азии.



ledno.ru

Светодиоды типа SMD 3528, характеристики

Качественные светодиоды SMD 3528 от бренда ARL

Выбирая светодиоды SMD 3528 при покупке партией, необходимо обращать внимание, чтобы предлагаемый товар был сертифицирован и имел гарантию производителя. Также важна репутация самого изготовителя – больше вероятности купить качественные, долговечные устройства у известного бренда. Ассортимент светодиодов в нашем интернет-магазине полностью отвечает перечисленным требованиям – мы предлагаем качественные, сертифицированные светодиоды SMD 3528 с гарантией от известной марки ARL.

Чем интересны светодиоды типа SMD 3528?

Диод SMD 3528 – это полупроводниковый источник, относящийся к сверхъярким светодиодам первого поколения. Именно на его основе начали изготавливаться LED-ленты, светодиоды с тремя кристаллами в одном корпусе, и трехцветные светодиоды RGB (с красным, зеленым и синим свечением). Также светодиоды типа SMD 3528 позже были трансформированы в форму SMD 5050, где использовались сразу три кристалла диода этой разновидности.

Конструктивно светодиоды 3528 представляют собой корпус из термоустойчивого пластика, полупроводникового источника и рассеивающей линзы, залитой эпоксидной смолой. Внешние габариты элемента составляют 3,5 x 2,8 мм. За счет теплоотводящей подложки, размещенной между контактными площадками, обеспечивается дополнительный отвод тепла во время работы. Диапазон рабочих температур устройства: -30°C +85°C. Угол свечения 120°. За счет применения легирующих добавок и различных технологий при производстве, современные диоды этого формата имеют широкий спектр оттенков свечения: белый, дневной белый и теплый белый, красный, синий, зеленый, красный.

Перечисленные характеристики светодиодов SMD 3528 обусловили их область применения:

• LED-лампы и светильники;
• Информационные табло и автодорожные знаки;
• Автолампы и индикаторы приборной панели;
• Наружная реклама и вывески;
• ЖК-телевизоры и другая аппаратура;
• Системы аварийного освещения.

Больше всего эта разновидность востребована для производства светодиодных лент 3528. Широкий ассортимент таких лент в категории LUX представлен в нашем интернет-магазине.

Купить светодиоды SMD 3528 в интернет-магазине «Светомания»

«Светомания» предлагает полный ассортимент качественных полупроводниковых источников от ведущих мировых производителей. В этом разделе вы можете выбрать и купить светодиоды SMD 3528 марки ARL. Мы предлагаем устройства во всех возможных оттенках свечения и с разными вариантами силы света. Указанный товар поставляется в катушках по 2000 штук.

Удачных покупок!

svetomaniya.ru

Устройство, технические возможности, а также область применения светодиодной ленты 3528

Вид любого объекта можно изменить благодаря использованию световых эффектов. Другими словами его можно подсвечивать белым или другим цветом и в результате он будет выглядеть совсем по-другому.

Подсветку объектов можно осуществлять с помощью разных осветительных приборов. Однако большое количество из них работает с большим напряжением (220 вольт) и потребляет много тока.

А вот такой источник света как светодиодная лента 3528 может похвастаться экономичностью и работой при напряжении 12 вольт. Она является идеальным вариантом для изменения внешнего вида любого объекта с помощью игры света.

Думаю, вы поняли, что данная статья будет посвящена такой светодиодной ленте, как SMD-3528.

И так, с самого начала рассмотрим ее конструкционные особенности. Как и все LED-ленты с маркировкой SMD, так и наша лента создается путем установки каждого элемента на поверхность печатной платы. Иными словами при производстве осуществляется поверхностный монтаж каждого элемента.

Какие же элементы размещаются на поверхности платы светодиодной ленты, которую называют SMD3528? Список этих элементов состоит из:

Во время производства по всей длине печатной платы размещаются две или четыре (в случае RGB-ленты) токопроводящих дорожки. Далее к этим дорожкам подключаются светодиоды и резисторы.

Здесь стоит отметить, что все светодиоды являются сгруппированными. Каждая группа насчитывает три таких элемента и, соответственно, подключается к вышеназванным дорожкам. Также в состав каждой группы входит один или три резистора. Количество резисторов зависит от особенностей светового диода.

Светодиодная лента 3528 обладает такими светодиодами, которые имеют форму прямоугольника. Этот прямоугольник характеризуются размерами 3,5 на 2,8 миллиметра. Собственно эти размеры указываются в самом названии.

Один светодиод из ленты

Сам светодиод состоит или из одного, или из трех кристаллов полупроводника. Как известно, когда через этот кристалл проходит ток, то он светится определенным цветом.

От количества кристаллов и зависит количество резисторов в отдельной группке диодов. В итоге один резистор должен подавать ток на один кристалл.
Если светодиод состоит из одного кристалла, то светодиодная лента 3528 называется монохромной.

Она создает свет только одного цвета. Сегодня на рынке можно купить такие монохромные светодиодные ленты 3528, которые могут светиться или холодным белым, или теплым белым, или синим, или красным, или зеленым, или же желтым цветом.

Здесь хочется напомнить о такой характеристике как освещенность, которая измеряется люменами. Белый светодиод может создать от 3,2 до 5,5 люмен. Синий — 0,6-0,85 люмен. Красный и желтый диоды создают световой поток с количеством люмен от 1,2-1,6.

Красная светодиодная лента

Зеленый же создает световой поток, который характеризуется 2,8-3,5 люмен. Подытоживая, можно сказать, что одноцветная светодиодная лента 3528 может создавать поток, который имеет от 0,6 до 3,5 люмен.

В том случае, если светодиод нашей LED-ленты состоит из трех кристаллов, то она называется цветной. Она может создавать свет разных цветов и по желанию эти цвета можно менять.

Однако здесь есть нюанс. Размеры главного компонента не увеличиваются (они остаются 3,5х2,8 мм), а количество кристаллов становится больше. Это приводит к тому, что производители жертвуют размерами кристаллов.

В результате меньший кристалл может создать меньше света. И получается так, что цветная LED-лента SMD-3528 может создать световой поток с количеством люмен, которое колеблется от 0,3 до 1,6 люменов.

Собственно поэтому цветную светодиодную ленту SMD-3528 покупают не очень часто и, соответственно, выпускают также не часто.

Полезный совет: чтобы создать очень яркую динамическую цветную подсветку нужно использовать LED-ленту SMD-5050 или же несколько разноцветных SMD-3528.

Итак, для подсветки определенного элемента наиболее предпочтительно использовать монохромную светодиодную ленту 3528, которая может иметь 60 и более светодиодов на погонный метр. Собственно, так и делает большинство людей. При этом фаворитом является та LED-лента, которая создает свет белого цвета.

Количество диодов на один метр

Еще одной особенностью этой LED-ленты является количество светодиодов на погонный метр. Это количество определяет способ их размещения. Собственно светодиодная лента SMD-3528 может иметь 60, 120, 180 или 240 светодиодов.

Различные типы светодиодной ленты

В первых двух случаях все элементы размещаются в один ряд (А и Б). Если количество светодиодов на погонный метр равняется 180, то они размещаются в три ряда (В). При этом три диода одной группы размещаются поперек ленты.

Если число светодиодов равняется 240, то они размещаются в два ряда (Г). Одна неделимая частица насчитывает шесть диодов.

От количества диодов в погонном метре зависит и мощность LED-ленты SMD-3528. Мощность одного метра SMD-3528 с 60-ю диодами на метр составляет 4,8 ватта.

Что касается этой величины той ленты, которая имеет 120 диодов на метр, то она равняется 9,6 вата. Метр светодиодной ленты, на котором есть 240 диодов, характеризуется мощностью в 16,8 ватта.

Для того чтобы SMD-3528 могла использоваться в различных интерьерах и могла гармонизировать с различными дизайнерскими стилями, производители красят печатную плату в разный цвет. Так, печатная плата может быть:

• белой;
• черной;
• коричневой;
• желтой.

Все элементы (диоды, дорожки и резисторы) покрываются лаком. Здесь важно упомянуть о том, что SMD-3528 может покрываться также силиконом и герметизирующими веществами.

Иными словами самая простая SMD-3528 не имеет защиты от воды. Те, которые покрываются силиконом (он наносится только на верхнюю часть), является частично защищенными от воды. Такая светодиодная лента 3528, на погонном метре которой может размещаться 60, 120 или 240 led, обозначается маркировкой IP65.

Также SMD-3528 может иметь сплошную герметизацию. Ее можно отличить благодаря маркировке IP67 и IP68.

Для того чтобы закрепление светодиодной ленты было легкой процедурой, производитель монтирует на нижнюю часть печатной платы клейкую ленту. Она обеспечивает надежное и длительное крепление.

Полезный совет: для того чтобы крепление было более надежным, поверхность объекта надо очищать и обезжиривать. Некоторые производители устанавливают некачественный двойной скотч.

Это может стать причиной преждевременного отклеивания. Для избегания этого сценария надо дополнительно использовать свой клей.

Примечательным фактом является то, что двойным скотчем не оснащаются только LED-лента SMD-3528 с обозначением IP67 и IP68.

Сферы применения

Благодаря своей конструкции и техническим характеристикам LED-лента SMD-3528 может использоваться в очень многих сферах. Так, ее можно использовать для подсветки:

1. подвесных потолков;
2. мебели, полок, отдельных зон мебели, стен;
3. товаров и объявлений на витринах, рекламных вывесок;
4. отдельных элементов автомобилей;
5. зданий и различных сооружений (ею можно подсветить различные архитектурные элементы)
6. бассейнов, ванн, аквариумов;
7. различных ландшафтных элементов (лестницы, деревья, лавочки).

Преимущества

Такое широкое использование этой светодиодной ленточки обусловлено большим количеством преимуществ. Список этих преимуществ состоит из следующих пунктов:

1. Возможность использования в различных условиях (за исключением помещений, в которых температура превышает 60 градусов Цельсия).
2. Широкий спектр цветов и яркости.
3. Компактные размеры. Такую ленту светодиодного типа можно устанавливать в разных местах, причем возможным является монтаж за некоторые предметы (карниз, зеркало и т.д.).
4. Легкая процедура монтажа. При этом монтаж может осуществляться на горизонтальную, вертикальную и наклонную поверхности.
5. Низкий уровень рабочей температуры (благодаря этому светодиодную ленту SMD-3528 удобно использовать в помещениях, которые плохо вентилируются).
6. Способность гнуться дает возможность образовывать изображение с различными формами.
7. Такую ленту можно разрезать на куски и при этом каждый из них не потеряет своих рабочих свойств.
8. Долгий рабочий срок (до 50 000 часов).
9. Высокая экономность (ленточки среднего качества создают 70-80 люмен на ватт).
10. Возможность работы во влажных условиях, а также в воде.
11. Потребность в токе, напряжение которого равняется 12-ти вольтам (это напряжение является безопасным для человека).
12. Угол излучения света равняется 120 градусам. Это свидетельствует о том, что свет не направляется в одну точку.

Недостатки

Что касается недостатков, то их список является очень малым. Один из них кроется в том, что для работы SMD-3528 нужно использовать блок питания, а это — дополнительные затраты.

Если светодиодная лента SMD-3528 будет использоваться в ванной или бане, то возникают проблемы с размещением блока питания. Как известно, он должен находиться вне помещения с высокой влажностью. Здесь нужно использовать большее количество проводов.

Места соединения разных частей являются нежными и с ними нужно осторожно обращаться, особенно, если соединение происходило путем пайки.
Ее нельзя сильно сгибать, а также использовать в помещениях, в которых температура воздуха превышает 60 градусов Цельсия.

electricadom.com
