LED драйвер. Зачем он нужен и как его подобрать?

В последнее время потребители всё чаще интересуются светодиодным освещением. Популярность LED ламп вполне обоснована – новая технология освещения не выделяет ультрафиолетового изучения, экономична, а срок службы таких ламп – более 10 лет. Кроме того, при помощи LED элементов в домашних и офисных интерьерах, на улице легко создать оригинальные световые фактуры.

Если вы решились приобрести для дома или офиса такие приборы, то вам стоит знать, что они очень требовательны к параметрам электросетей. Для оптимальной работы освещения вам понадобится LED — драйвер. Так как строительный рынок переполнен устройствами как различного качества так и ценовой политики, перед тем, как приобрести светодиодные устройства и блок питания к ним, не лишним будет ознакомиться с основными советами, которые дают специалисты в этом деле.

Для начала рассмотрим, для чего нужен такой аппарат как драйвер.

Каково предназначение драйверов?

Драйвер (блок питания)  — это устройство, которое выполняет функции стабилизации тока, протекающего через цепь светодиодов, и отвечает за то, чтобы купленный вами прибор отработал гарантированное производителем количество часов. При подборе блока питания необходимо для начала досконально изучить его выходные характеристики, среди которых ток, напряжение, мощность, коэффициент полезного действия (КПД), а также степень его защиты т воздействия внешних факторов.

К примеру, от проходных характеристик тока зависит яркость светодиод. Цифровое обозначение напряжения отражает диапазон, в котором функционирует драйвер при возможных скачках напряжения. Ну и конечно чем выше КПД, тем более эффективно будет работать устройство, а срок его эксплуатации будет больше.

Где применяются LED драйвера?

Электронное устройство – драйвер —  обычно питается от электрической сети в 220В, но рассчитан на работу и с очень низким напряжением в10, 12 и 24В. Диапазон рабочего выходного напряжения, в большинстве случаев, составляет от 3В до нескольких десятков вольт. К примеру, вам нужно подключить семь светодиодов напряжением 3В. В этом случае потребуется драйвер с выходным напряжением от 9 до 24В, который рассчитан на 780 мА. Обратите внимание, что, несмотря на универсальность, такой драйвер будет обладать малым коэффициентом полезного действия, если дать ему минимальную нагрузку.

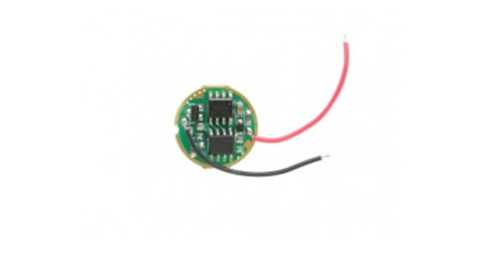

Если вам нужно установить освещение в авто, вставить лампу в фару велосипеда, мотоцикла, в один или два небольших уличных фонаря или в ручной фонарь, питания от 9 до 36В вам будет вполне достаточно.

LED –драйверы по мощнее необходимо будет выбирать, если вы намерены подключить светодиодную систему, состоящую из трех и более устройств, на улице, выбрали её для оформления своего интерьера, или же у вас есть настольные офисные светильники, которые работают не менее 8 часов в день.

Как работает драйвер?

Как мы уже рассказывали, LED — драйвер выступает источником тока. Источник напряжения создает на своем выходе некоторое напряжение, в идеале не зависящее от нагрузки.

Например, подключим к источнику напряжением 12 В резистор 40 Ом. Через него пойдет ток величиной 300мА.

Теперь включим сразу два резистора. Суммарный ток составит уже 600мА.

Блок питания поддерживает на своем выходе заданный ток. Напряжение при этом может изменяться. Подключим так же резистор 40Ом к драйверу 300мА.

Блок питания создаст на резисторе падение напряжения 12В.

Если подключить параллельно два резистора, ток также  будет 300мА, а напряжение упадет в два раза.

Каковы основные характеристики LED — драйвера?

При подборе драйвера обязательно обращайте внимание на такие параметры, как выходное напряжение, потребляемая нагрузкой мощность (ток).

— Напряжение на выходе зависит от падения напряжения на светодиоде; количества светодиодов; от способа подключения.

— Ток на выходе блока питания определяется характеристиками светодиодов и зависит от их мощности и яркости, количества и цветового решения.

Остановимся на цветовых характеристиках LED — ламп. От этого, к слову, зависит мощность нагрузки. Например, средняя потребляемая мощность красного светодиода варьирует в пределах 740 мВт. У зеленого цвета средняя мощность составит уже около 1.20 Вт. На основании этих данных можно заранее просчитать, какой мощности драйвер вам понадобится.

Чтобы вам легче было просчитать общую потребляемую мощность диодов, предлагаем использовать формулу.

P=Pled x N

где Pled — это мощность LED, N — количество подключаемых диодов.

Еще одно важное правило. Для стабильной работы блока питания запас по мощности должен быть хотя бы 25%. То есть должно выполняться следующее соотношение:

Pmax ≥ (1.2…1.3)xP

где Pmax   — это максимальная мощность блока питания.

Как правильно подсоединять светодиоды-LED?

Подключать светодиоды можно несколькими способами.

Первый способ  – это последовательное введение. Здесь потребуется драйвер напряжением 12В и током 300мА. При таком способе светодиоды в лампе или на ленте  горят одинаково ярко, но если вы решитесь подключить большее число светодиодов, вам потребуется драйвер с очень большим напряжением.

Второй способ — параллельное подключение. Нам подойдет блок питания на 6В, а тока будет потребляться примерно в два раза больше, чем при последовательном подключении. Есть и недостаток — одна цепь может светить ярче другой.

Последовательно-параллельное соединение – встречается в прожекторах и других мощных светильниках, работающих и от постоянного, и от переменного напряжения.

Четвертый способ — подключение драйвера последовательно по два.  Он наименее предпочтителен.

Есть еще и гибридный вариант. Он соединил в себе достоинства от последовательного и параллельного соединения светодиодов.

Специалисты советуют драйвер выбирать перед тем, как вы купите светодиоды, да еще и желательно предварительно определить схему их подключения. Так блок питания будет для вас более эффективно работать.

Линейные и импульсные драйверы. Каковы их принципы работы?

Сегодня для LED ламп и лент выпускают линейные и импульсные драйверы.
У линейного выходом служит генератор тока, который обеспечивает стабилизацию напряжения, не создавая при этом электромагнитных помех. Такие драйверы просты в использовании  и не дорогие, но невысокий коэффициент полезного действия ограничивает сферу их применения.


Импульсные драйверы, наоборот, имеют высокий коэффициент полезного действия  (около 96%), да еще и компактны. Драйвер с такими характеристиками предпочтительнее использовать для портативных осветительных приборов, что позволяет увеличить время работы источника питания. Но есть и минус – из-за высокого уровня электромагнитных помех он менее привлекателен.

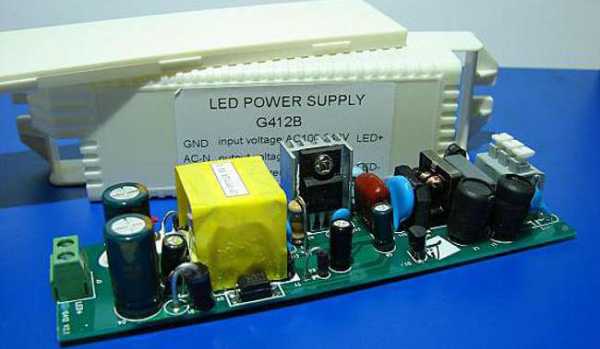

Нужен светодиодный драйвер на 220В?

Для включения в сеть 220В выпускаются линейные и импульсные драйверы. При этом если блоки питания обладают гальванической развязкой (передача энергии или сигнала между электрическими цепями без электрического контакта между ним), они  демонстрируют высокий коэффициент полезного действия, надежность и безопасность в эксплуатации.

Без гальванической развязки блок питания  обойдется вам дешевле, но будет не столь  надежным, потребует осторожности при подсоединении из-за опасности удара током.

При подборе параметров по мощности специалисты рекомендуют останавливать свой выбор на светодиодных драйверах с мощностью, превышающей необходимый минимум на 25%. Такой запас мощности не даст электронному прибору и питающему устройству быстро выйти из строя.

Стоит ли покупать китайские драйверы?

Made in China – сегодня на рынке можно встретить сотни драйверов различных характеристик, произведенных в Китае. Что же они собой представляют? В основном это устройства с импульсным источником тока на 350-700мА. Низкая цена и наличие гальванической развязки позволяют  таким драйверам быть в спросе у покупателей.  Но есть и недостатки прибора китайской сборки. Зачастую они не имеют корпуса, использование дешевых элементов снижает надежность драйвера, да еще и отсутствует защита от перегрева и колебаний в электросети.

Китайские драйверы, как и многие товары, выпускаемые в Поднебесной,  недолговечны. Поэтому если вы хотите установить качественную систему освещения, которая прослужит вам ни один год, лучше всего покупать преобразователь для светодиодов от проверенного производителя.


Каков срок службы led драйвера?

Драйверы, как и любая электроника, имеют свой срок эксплуатации. Гарантийный срок службы LED — драйвера составляет 30 000 часов. Но не стоит забывать, что время работы аппарата будет зависеть еще от нестабильности сетевого напряжения, уровня влажности и перепада температур, влияния на него внешних факторов.

Неполная загруженность драйвера также снижает срок эксплуатации прибора. К примеру, если LED – драйвер  рассчитан на 200Вт, а работает на нагрузку 90Вт, половина его мощности возвращается в электрическую сеть, вызывая ее перегрузку. Это провоцирует частые сбои питания и прибор может перегореть, сослужив вам всего год.

Следуйте нашим советам и тогда не придется часто менять светодиодные устройства.

electrongrad.ru

cxema.org — Драйвер светодиода из КЛЛ своими руками

Драйвер светодиода из КЛЛ своими руками

Наверняка у многих без дела лежат сгоревшие компактные люминисцентные лампы (

КЛЛ), у которых сгорела нить накала в колбе люминисцентной лампы. Как правило, у таких ламп преобразователь напряжения исправен, и его можно заиспользовать в качестве импульсного блока питания или драйвера светодиода. Типовая схема импульсного преобразователя КЛЛ представлена ниже

Для переделки импульсного преобразователя КЛЛ в драйвер светодиода, достаточно удалить «лишние детали», обведённые красной пунктирной линией. Это цепи запуска лампы.

Повисший в воздухе вывод дросселя L1 подпаять к плюсовой дорожке блока, намотать на него вторичную обмотку, и добавить диодный мост, спаянный из быстродействующих диодов серии HER, FR, UF и им подобных.

Для начала на дроссель наматываем 10 витков провода в лаковой изоляции, подпаиваем выводы намотанной обмотки к диодному мосту, подаём на лампу сетевое напряжение и замеряем выходное напряжение. В моём случае блок выдал 6,5В. Этого напряжения явно маловато для запитки 10Вт светодиода. Я домотал ещё 10В и подключил светодиод через амперметр, который показал проходящий через светодиод ток в 1А. У моего светодиода рабочий ток равен 900мА. Я отмотал 1 виток с дросселя и получил нужный ток. Собрал диодный мост на плате навесным способом, подпаял 2 провода, удалил стеклянный балон КЛЛ и собрал корпус преобразователя.

В КЛЛ мощность преобразователя ограничено габаритной мощностью сердечника установленного дросселя, и мощностью транзисторов. Для переделки я взял 15Вт лампу, дроссель которой с лёгкостью может отдать в нагрузку 15Вт.  Для 10Вт светодиода больше никаких переделок не требуется. Если планируется запитать более мощный светодиод, требуется взять преобразователь от более мощной лампы, либо установить дроссель с большим сердечником.

Светодиод укрепил на радиаторе, предварительно смазав его термопастой.

Радиатор закрепил проволокой к корпусу преобразователя. Таким образом собрал светодиодную лампу, затратив минимум средств.

В результате несложной переделки КЛЛ, мы получили отличный драйвер для мощного светодиода, Продлили жизнь преобразователя КЛЛ.

• < Назад
• Вперёд >

vip-cxema.org

Простой драйвер светодиода от сети 220В

Для питания светодиоду требуется источник постоянного напряжения и устройство стабилизации тока – драйвер. А если требуется (или очень хочется) подключить светодиод к сети 220В? И светодиод, при этом, мощный? Простым резистором и диодом здесь не обойтись. Самый правильный, вернее, единственно правильный способ – использовать специализированный драйвер. Его можно даже самому собрать (читайте в статье «Схема драйвера для светодиодов от сети 220В»).

Впрочем, есть и менее правильные, но, в целом, рабочие варианты. Один из них – собрать стабилизатор тока для светодиода из обычной энергосберегающей лампы.

Прежде чем начнем, помните: все, что вы делаете, вы делаете на свой страх и риск! Мы не даем никакой гарантии, что получившийся прибор заработает у вас правильно. И не несем никакой ответственности за возможный ущерб или повреждения, которые, теоретически, могут случиться, если что-то пойдет не так, как задумано.

Предстоит работать с опасным для жизни напряжением в 220В и, скорее всего, без точной технической документации на конкретную переделываемую лампу. Если вы не знаете правил предосторожностей при работе с высоким напряжением, не сильно уверенно держите в руках паяльник, то лучше откажитесь от этой затеи – в конце концов, готовый драйвер от сети 220В стоит не так уж дорого.

Но, если интересно, то вперед!

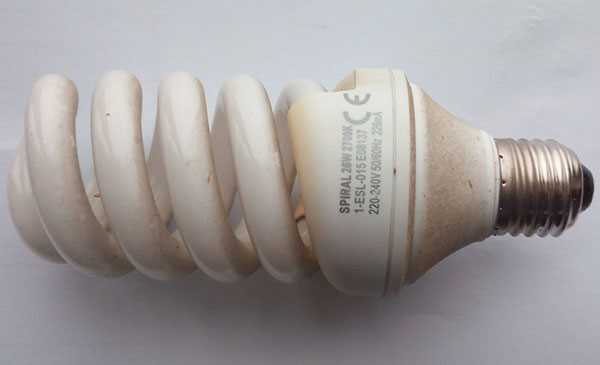

Обычная энергосберегайка, она же компактная люминесцентная лампа или КЛЛ, содержит в себе электронное устройство, обеспечивающее поджег и горение газоразрядных ламп. КЛЛ имеют очень приличный срок службы – до 10 000 часов, но с течением времени яркость их свечения снижается, они начинаю сильнее греться, начинают мерцать или вообще перестают светить. При этом, чаще всего, из строя выходит именно «стеклянная часть» лампы, а ее электроника остается в полном порядке. Поэтому, для экспериментов вполне подойдет старая лампа, которая перестала работать, а вы ее почему-то не выбросили. Если есть выбор, то лучше взять лампу помощнее. У меня для опытов оказался пациент, изображенный на картинке в начале статьи.

Запыленная и пожелтевшая лампа Maxus 26W верой и правдой отслужила несколько лет и была заменена, поскольку светить стала чуть ли не вдвое тусклее, чем нужно.

Аккуратно, по пояску открываем лампу.

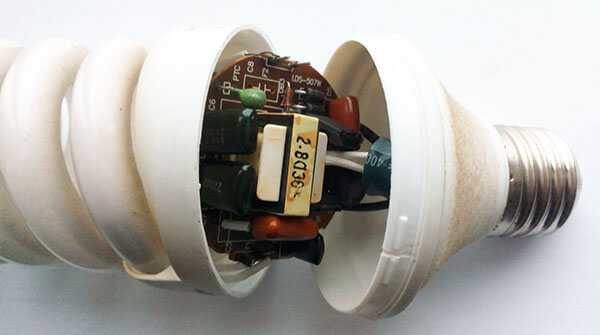

Аккуратно открытая энергосберегающая лампа

Видим балласт, от которого два провода уходят к цоколю и четыре к стеклянным колбам. Откусываем их все и извлекаем электронную часть. Только внимательно – один из цокольных проводов к плате может идти через висящий резистор. Он тоже нужен, откусывайте за ним.

Получилась вот такая штучка.

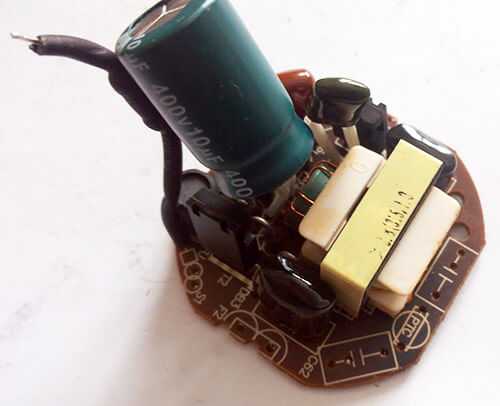

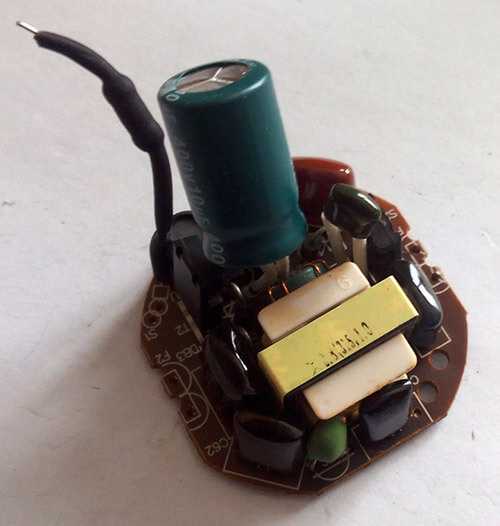

Извлеченный балласт люминесцентной лампы — до переделки

Теперь от разрушения ламп переключимся к изучению их принципиальных схем. Импульсный преобразователь (электронный балласт) компактных люминесцентных ламп может различаться деталями для конкретных ламп, но принципиально его схема выглядит так:

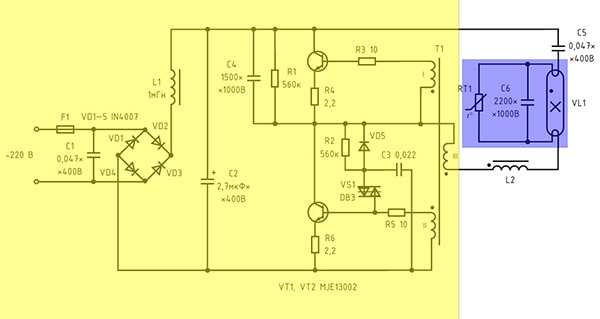

Принципиальная схема балласта компактной люминесцентной лампы

Желтым цветом выделено то, что может значительно отличаться от лампы к лампе в зависимости от производителя и ее мощности. В любом случае, оставляем эту часть безо всяких изменений. То, что отмечено синим, останется бесхозным после удаления ламп (стеклянных колб) и может быть безболезненно удалено с платы, дабы не мешало.

Получится примерно так:

Импульсный преобразователь после удаления «лишних» деталей

После удаления «синей» части схемы, останется два проводника, повисших в воздухе. Их нужно соединить друг с другом – закоротить. Найдем что с чем соединять на конкретной плате.

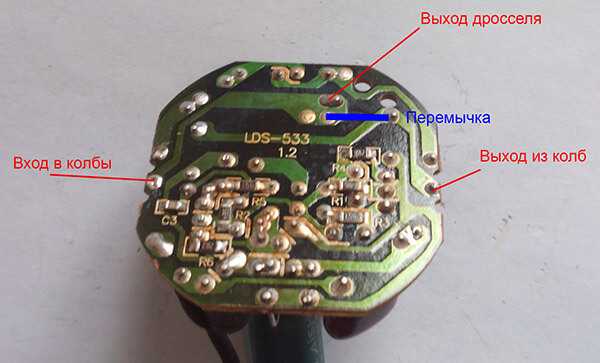

Обратная сторона платы импульсного преобразователя

Как видно, нужно закоротить выход дросселя (он же вход в колбы) с выходом из колб по кратчайшему пути. Электроника вашей лампы, скорее всего, внешне будет отличаться от того, что вы видите на картинке. Важно понять сам принцип.

Следующий шаг – сделать из дросселя трансформатор, выпрямить получившийся ток и запитать им светодиоды.

Дело в том, что люминесцентные лампы питаются напряжением высокой частоты (до 50КГц). Соответственно, намотав на дроссель вторичную обмотку, можно получить на ней нужное напряжение.

Аккуратно выпаиваем дроссель. Дальше очень творческая задача – его разобрать. Дроссель состоит из катушки с проводом, в которую сверху и снизу вставляются две половинки Е-образного феррита. Разобрать дроссель – это значит разъединить спаявшиеся за года половинки тонкого и хрупкого феррита (которые еще иногда заливают лаком), снять их и получить свободный доступ к катушке с проводом. Удалите ленту, которая расположена по периметру феррита, после чего нежно и не прикладывая больших усилий, попробуйте его разъединить. Помогает нагревание – например, аккуратно паяльником по всему периметру феррита. У меня получилось, правда, далеко не сразу.

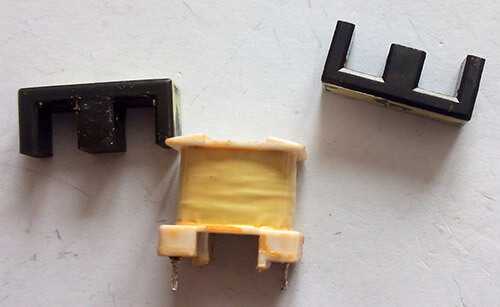

Побежденный и разобранный дроссель

На открывшуюся катушку поверх наматываем вторичную обмотку. По моим наблюдениям один оборот вторичной обмотки дает в ней около 0.8В напряжения. В моих планах было запитать две линейки одноваттных светодиодов по 10шт. Для этого мне нужно около 30В напряжения. Итоговый ток требуется небольшой – до 200-250мА, поскольку светодиоды ну очень китайские.

В моем случае получилось 40 витков эмальпровода диаметром 0.25мм. Наматывайте аккуратно, поскольку дроссель потом нужно будет собрать обратно, т.е. вернуть ферриты на место. Не забудьте в конце узкой полоской изоленты или скотча скрепить между собой половинки феррита. Впаиваем дроссель обратно. Получится как-то так.

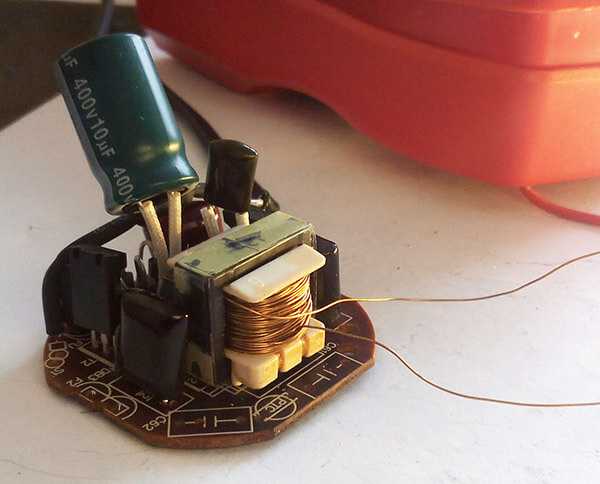

Результат работы — готовый «драйвер» из балласта энергосберегайки

Подключаем входное сетевое напряжение. Взрывов, фейерверков нет? Чудесно! Теперь аккуратно меряем переменное напряжение на выходах вторичной обмотки. Получилось то, что нужно? Здорово! Если нет, отключаемся от сети и отматываем (чтобы уменьшить) или добавляем (чтобы увеличить) несколько витков в обмотке. Разбирать дроссель для этого не нужно – просто аккуратно продевайте провод между катушкой и ферритом.

У меня две линейки светодиодов. Подключить их можно двумя способами – параллельно – для этого нужно предварительно выпрямить ток. Или встречно – для этого выпрямлять ток не нужно. На схеме это выглядит так.

Параллельное подключение двух линеек светодиодов

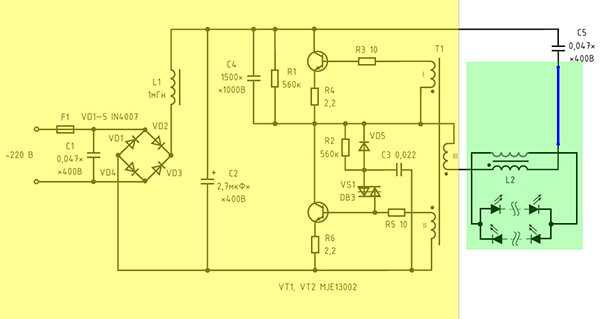

Параллельное подключение. Зеленая область – вторичная обмотка, диодный мост и светодиоды. Синяя линия – перемычка. Диодный мост собирается из быстрых диодов. Я взял 4 диода HER307.

Встречное подключение выглядит так:

Встречное подключение двух линеек светодиодов

Оба варианта имеют право на жизнь, я выбрал параллельное подключение с выпрямлением.

После сбора схемы подключите светодиоды через амперметр. Подключите питание. Если сила тока такая, как необходимо – отлично, если нет, то убирая/добавляя витки вторичной обмотки дросселя уменьшите или увеличьте ток.

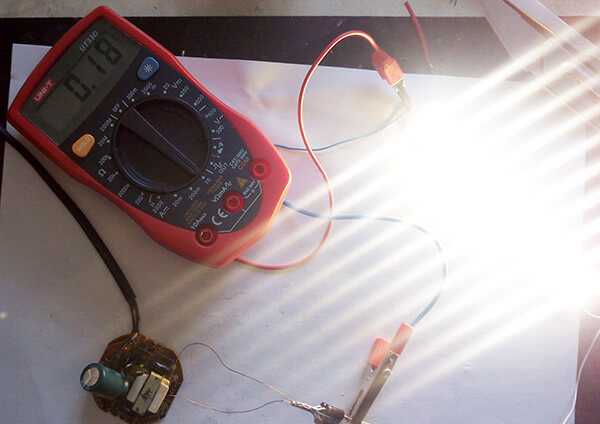

Результат работы — светодиоды подключены и ярко светят.

У меня получилось около 200мА на две линейки по 10 светодиодов. Маловато, но для настольного светильника хватит.

Очень непривычно видеть подключение светодиодов напрямую от источника тока. Но здесь стабилизация тока достигается за счет точной стабилизации напряжения. И, в данном случае, если что-то произойдет с одной из параллельных линеек светодиодов, ток в оставшихся линейках не изменится, в отличие от обычного подключения через драйвер.

Правильно собранная схема должна иметь серьезный запас по мощности – у меня рабочая мощность 6 из 26 Вт. Ничего (кроме светодиодов) не должно существенно нагреваться в процессе работы (только проверяйте после отключения от сети).

В итоге получился компактный и практически бесплатный «драйвер», который позволил мне подключить светодиоды к сети 220В. Осталось соорудить корпус и смонтировать настольный светодиодный светильник. Но это уже другая история и о ней читайте в статье «Светодиодный светильник своими руками».

Также, имеются готовые модели драйверов для светодиодов, без которых никак не обойтись, если будет нужно получить мощный и яркий свет.

www.flashled.com.ua

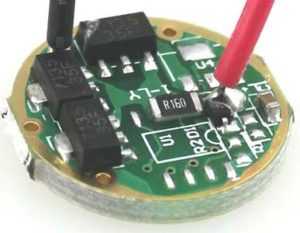

Драйвер для светодиодов своими руками: диммируемый драйвер, схема

Светодиоды на современном строительном рынке занимают лидирующие позиции по продаже. Данные осветительные приборы имеют широкое применение.

Их используют в освещении:

• помещений жилых домов,
• офисов,
• автомобилей,
• прочее.

Также популярным и востребованным есть драйвер, предназначенный для питания светодиодов от электричества (переменного тока 220 В и частоты 50 Гц. Чтобы осветительные приборы (на 1 w,10 w и больше) имели хорошую яркость, не мигали во время работы и не перегорали раньше времени, для их питания нужен постоянный ток (350, 500, 700, 1000 мА).

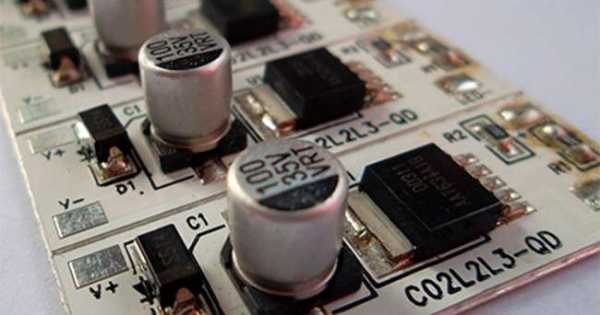

Для этого изготавливают специальные модули. Они бывают разных типов. Драйвер может быть встроен в сам светодиодный прибор, а также подключаться отдельно. Сделать самодельный драйвер для мощного светодиода можно собственными руками. Есть устройства специального назначения, например те, которые используют в rgp пикселях. Их называют rgp led pixel. Такие схемы также можно собрать своими силами или заказать у специалистов.

Эксплуатационные характеристики драйверов для светодиода

Светодиодные осветительные приборы (на 1 w, 10 w и больше) достаточно эффективны. С их помощью можно хорошо сэкономить на электричестве. Светодиоды в 8-9 раз эффективнее, чем обычные лампы накаливания (на 1 w, 10 w и больше). В случаях, когда драйвер установлен рядом с группой светодиодных приборов, он имеет хорошие технические показатели. Прибор будет работать даже в самых жарких условиях. Он выдерживает температуру окружающей среды до 800С. Также устройство имеет различные режимы работы. С его помощью можно регулировать яркость освещения в помещении, машине, улице прочее.

Для питания светодиодной ленты часто используют диммируемый драйвер. Устройство идеально подходит для регулировки яркости осветительных приборов. Диммируемый драйвер обеспечивает настраивание выходной мощности плавно и без фликкерного шума. Собрать схему драйвера для светодиодов своими руками можно без проблем.

Схема подключения

Есть случаи, когда нет необходимости регулировать яркость осветительных приборов в помещении или другом пространстве. Тогда схема подключения драйвера достаточно проста. Светодиоды подключаются последовательно. В одной цепочке может быть от 1 до 8 штук осветительных приборов. Она подключается к одному выходу драйвера. Такая схема самая оптимальная. Любой повышающий драйвер для светодиода, будь он самодельный или нет, служит источником постоянного тока, но не напряжения. Это значит, что включать в схему специальный резистор, который будет ограничивать поступление тока, нет необходимости. На выходе драйвера устанавливается определенное напряжение (В) и мощность (Вт). Их величина зависит от количества подключенных осветительных приборов в цепочке.

Токоограничиющий резистор включается в схему, если светодиоды подключены и последовательно, и параллельно. Такие случаи бывают, когда нужно подключить более 8 осветительных приборов. Так светодиоды подсоединяют последовательно в отдельные цепи, которые связаны между собой параллельным подключением. Входное напряжение драйвера может быть в диапазоне от 2 до 18 В. А выходное – на 0,5 вольт меньше, чем изначальное. Напряжение падает на полевом транзисторе.

Важные моменты, которые стоит учитывать при выборе драйверов

Вольт – амперная характеристика у осветительных приборов, таких как светодиоды, под воздействием температуры изменяется. У разных моделей она имеет свои незначительные отличия. Стоит это учитывать при подключении схемы собственными руками. Повышающий яркость драйвер осветительных приборов должен давать постоянный ток в различных случаях. То есть его функции должны выполняться независимо от того, изменились ли характеристики светодиодов или произошел скачок входного напряжения. Любой драйвер (диммируемый, из специальным стабилизатором прочее), должен обеспечивать поступление тока к осветительному прибору согласно его эксплуатационным характеристикам.

Простыми драйверами для светодиодов (на 10 w и больше) есть такие микросхемы, как LM 317. Они имеют свои отличие от резисторов. Микросхемы данного типа надежны в эксплуатации, их производство не занимает много времени и требует больших затрат расходного материала. Но все же они имеют недостатки. Микросхемы LM 317 отличаются низким КПД. Для них характерно малое входное напряжение.

Питание светодиодов от сети 220 В с помощью шим – стабилизаторов тока более практичное в эксплуатации. Активная мощность на драйвере минимальная. Шим – стабилизатор – это электронная схема специального назначения. Ее разработали для того, чтобы производить постоянный ток для питания осветительных приборов наилучшим способом. Такие драйверы используют в rgp пикселях. Шим – стабилизаторы дают дополнительные функции в управлении. С помощью драйверов можно регулировать питание от сети 220 В, яркость и цвет rgp пикселя. Управление осуществляется с помощью, подключенных к шим – стабилизаторов, микроконтроллеров. Такие драйвера, как WS2801 или LDP8806, можно наблюдать на каждом rgp пикселе светодиодной ленты с управлением.

Так, как технологии прогрессируют стоимость мощных светодиодов (1 Вт и больше) уже достаточно доступная. Исходя из этого, приборы все чаще используют для освещения. Чтобы эффективность мощных светодиодов была высокой, их нужно правильно запитать, можно от сети 220 В. Самодельный драйвер, повышающий яркость освещения, можно собрать по простой схеме, основанной на дискретных элементах. Выходная мощность – 15 Вт, резервная – 0,5 Вт. Схема защищает от короткого замыкания.

le-diod.ru

LED драйвер (driver) для светодиодов – схема, характеристики, как подобрать

Светодиодная иллюминация является относительно новым и перспективным направлением в обустройстве интерьеров и экстерьеров. При этом большая ответственность заключается в выборе комплектующих для такого искусственного источника. Правильно выбранная электроника, к которой относится и led driver, обеспечивает долговечную и бесперебойную эксплуатацию всего комплекса приборов.

Особенности работы

Схема светодиодного подключения подразумевает наличие источника тока постоянного типа. Соответственно к имеющимся лентам нужен источник питания не 220 В электросети, а значительно меньший уровень постоянного тока. Привести все к норме помогает led driver – специальный выпрямитель.

Для каждой цепи характерны физические параметры:

• своя мощность, Вт;
• сила тока, А;
• напряжение, В.

Поэтому необходимо рассчитать и выбрать соответствующий светодиодный драйвер. Нередко пользователи сталкиваются с тем, что готов проект схемы подключения, имеются в наличии светодиоды, а подобрать или купить оптимальный драйвер питания светодиодов нет возможности.

Фактически блок питания представляет собой небольшой по габаритам прибор, выдающий на контактах установленное производителями напряжение и силу тока. В идеале эти параметры не зависят от применяемой к нему нагрузки.

Подключение двух резисторов параллельно

Зная законы физики, можно рассчитать, что при подключении к источнику тока с напряжением 12В потребителя с сопротивлением 40 Ом (в качестве последнего может выступать резистор), то по цепи будет протекать 0,3 А. Если же в схеме будет участвовать пара таких параллельных резисторов, то ампераж поднимется до 0,6 А.

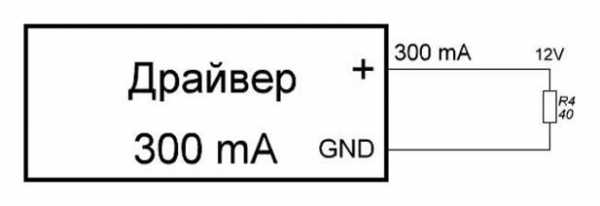

Подключение резистора 40 Ом

Драйвер для светодиода работает на поддержание стабильной силы тока. Значение напряжения в таком случае способно варьироваться. При подключении к нему во время выдачи 0,3 А резистора на 40 Ом, потребитель будет питаться напряжением в 12 В. Если же добавить параллельно второй резистор, то напряжение упадет до 6 В, а сила тока останется 0,3А.

При подключении 2-х резисторов ток будет 300А, а напряжение 6В

Самые лучшие драйверы светодиодов обеспечивают любой нагрузке установленный производителями параметр тока, ни взирая на значительное падение напряжения. При этом потребители при опускании значения напряжения до 2 В и получении 0,3 А будут такими же яркими, как и при 3 В и 0,3 А.

Параметры для выбора

Грамотно выбрать драйвер для светодиодной ленты помогают технические параметры изделия. Одним из них является мощность. Она рассчитывается для любого источника питания. Мощность напрямую зависит от параметров компонентов и их количества. Допустимое максимальное значение указано на лицевой стороне упаковки или тыльной части самого изделия.

Мощность для силовых источников обязательно подбирается большей, чем имеющееся значение цепи. В противном случае произойдет повышение температуры блока.

Также обращаем внимание на силу тока и напряжение. Каждый завод маркирует свои изделия, указывая номинальный ампераж. Для светодиодов своими силами подбираем соответствующий светодиодный драйвер. Наиболее популярными являются диоды, потребляющие 0,35 А или 0,7 А. При этом ленты производители предлагают 12 В либо 24 В. Маркировка на блоках питания проводится в виде напряжения и мощности.

Так как драйверы для светодиодов могут располагаться сейчас в любых условиях, то важно обратить внимание на влагозащищенность и класс герметичности.

Нередко приходится применять диоды во влажных условиях, например рядом с бассейном или непосредственно в нем. Тогда требуется обращать внимание на показатель IP, который указывает защиту от проникновения влаги. Значение IPX6 демонстрирует возможность временного затопления, а IPX9 позволяет выдерживать значительное давление.

ВИДЕО: Светодиоды — питание (LED-драйверы)

Варианты подключения

Разберем несколько примеров, как подобрать драйвер для светодиодов. Можно разобрать все на схеме из шести диодов. Они могут подключаться несколькими способами, давая нужный результат.

Последовательно

В подобном случае выбираем источник с 12 В напряжения и током 0,3 А. Основное достоинство метода заключено в том, что по всему контуру к потребителям поступает равный ампераж. При этом все элементы испускают одинаковую яркость. Минусом подключения является необходимость при значительном увеличении диодов иметь в наличии источник с большим номинальным напряжением.

Параллельно

В такой ситуации достаточно светодиодного драйвера, выдающего на контактах 6 В. Однако, ток, который потреблять будет схема повысится в два раза до 0,6 А в сравнении с аналогичным последовательным подключением. Минусы заключаются в том, что токи протекающие для каждого участка, физически будут иметь отличия из-за физических параметров диодов. В результате получится небольшая разница в свечении участков.

Последовательно парами

В данных схемах, собранных своими руками, можно воспользоваться помощью драйверов для светодиодов, аналогичных параллельному соединению. При этом установится яркость равная для каждого участка цепи. В схеме имеется существенный минус. Он очевиден, так как при старте из-за небольших отличий в характеристиках какие-то элементы запустятся раньше других. В это время по ним станет поступать ток удвоенного номинала. Производители допускают кратковременное превышение значения, но применять на практике данную схему все же не рекомендуется. Перед тем, как подобрать драйвер для светодиодов, необходимо оценить все риски.

Соединять подобным образом более двух диодов ни в коем случае нельзя, ведь по каким-то из них пойдет чрезвычайно большой ампераж, что приведет к мгновенному выходу их из строя.

В приведенных примерах светодиодный драйвер брался в каждом случае с мощностью в 3,6 Вт. Это значение не влияло на способы подключения. Исходя из реального примера видно, что подбирать источник питания необходимо в процессе приобретения диодов. Вероятность выбора на следующих этапах существенно снижает шансы найти нужный блок.

Классификация элементов

На прилавках можно обнаружить два основных типа драйверов для светодиодов:

• импульсный тип
• линейный.

Первые являются приборами, обеспечивающими на выходе каскад импульсов высокой частоты. Последнее поколение их использует принцип широтно-импульсной модуляции. Фактически усредненный параметр силы тока рассчитывается как отношение ширины импульса к их периоду. Параметр определяется коэффициентом заполнения.

Импульсные ориентированы на продуцирование высокочастотных импульсов тока

Линейные на выходе обеспечивают значение от генератора тока. Формируется стабилизация тока, а напряжение будет вариабельным. Все настройки проводятся в плавном режиме без образования электромагнитных высокочастотных помех. Даже при относительно небольшом КПД (около 85%) и простоте конструкции их сфера деятельности ограничивается маломощными лентами или светодиодными лампами.

Линейные для подключения лед-элементов

ШИМ-драйверы являются более широко популярными из-за своих позитивных эксплуатационных характеристики:

• длительный срок работы;
• КПД до 95%;
• минимальные габариты.

Минусом для последних является высокий уровень помех, в отличие от линейных.

Дифференцируются драйверы по наличию или отсутствию гальванической развязки. В первом случае обеспечивается больший КПД, повышенная надежность и достаточная безопасность.

Для подключения к стандартной электросети светодиодов могут использоваться и тот, и другой тип драйверов, но преимущественными являются именно те, где есть гальваническая развязка. Именно она отвечает за безопасную эксплуатацию ламп. Если таковой развязки нет, всегда есть риск поражения током.

Срок эксплуатации

Даже сами производители заявляют о том, что драйвер служит меньше, чем оптика. Если последняя рассчитана на 30 тысяч часов, то выпрямитель в лучшем случае проработает 1000 часов. Связан такой разрыв во времени со следующими обстоятельствами:

• перепады напряжения в электросети как в большую, так и в меньшую сторону более чем на 5%;
• разница рабочей температуры в процессе работы;
• повышенная влажность, если речь идет о таких помещениях;
• интенсивность – чем больше работает и меньше выключается, тем длительнее срок работы.

Первое, что принимает на себя основной удар — сглаживающий конденсатор, у которых при повышенной влажности, температуре и при скачках напряжения начинает интенсивно испаряться электролит. При его недостатке уровень пульсаций увеличивает, что и приводит к выходу из строя лед-драйвера.

Но самое интересное, что сокращает срок работы неполная загруженность. Если вы купили элемент на 150 ватт, а нагрузка не превышает 70, оставшиеся 80 будут возвращаться в сеть и провоцировать ее перегруз. Всегда правильно выбирайте рабочие элементы, чтобы максимально сопоставить эффективность и реальные условия.

ВИДЕО: Простой источник питания для светодиодов

www.diodgid.ru

LED ДРАЙВЕР

   Мы рассмотрим действительно простой и недорогой мощный светодиодный драйвер. Схема представляет собой источник постоянного тока, что означает, что он сохраняет яркость LED постоянной независимо от того, какое питание вы используете. Ели при ограничении тока небольших сверхярких светодиодов достаточно резистора, то для мощностей свыше 1-го ватта нужна специальная схема. В общем так питать светодиод лучше, чем с помощью резистора. Предлагаемый led драйвер идеально подходит особенно для мощных светодиодов, и может быть использован для любого их числа и конфигурации, с любым типом питания. В качестве тестового проекта, мы взяли LED элемент на 1 ватт. Вы можете легко изменить элементы драйвера на использование с более мощными светодиодами, на различные типы питания — БП, аккумуляторы и др.

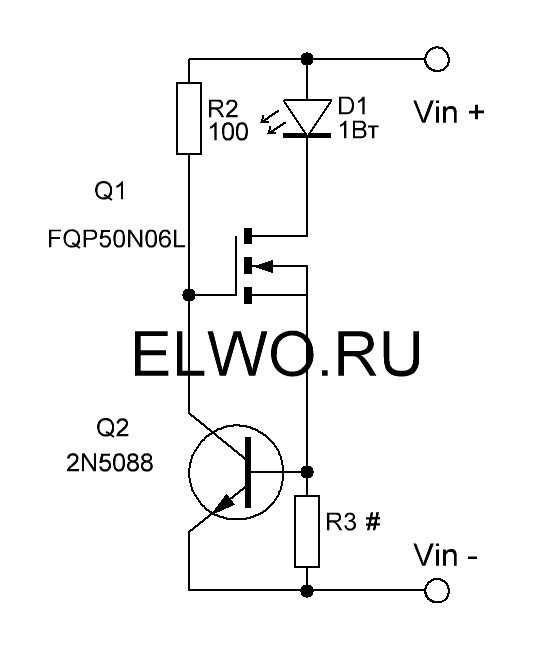

Схема электрическая led драйвера

    Технические характеристики led драйвера:

 — входное напряжение: 2В до 18В
 — выходное напряжение: на 0,5 меньше, чем входное напряжение (0.5V падение на полевом транзисторе)
 — ток: 20 ампер

Детали на схеме:

  R2: приблизительно в 100-омный резистор

   R3: подбирается резистор

   Q2: маленький NPN-транзистор (2N5088BU)

   Q1: большой N-канальный транзистор (FQP50N06L)

   LED: Luxeon 1-ватт LXHL-MWEC

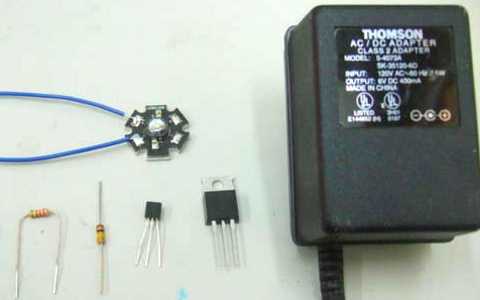

Другие элементы драйвера:

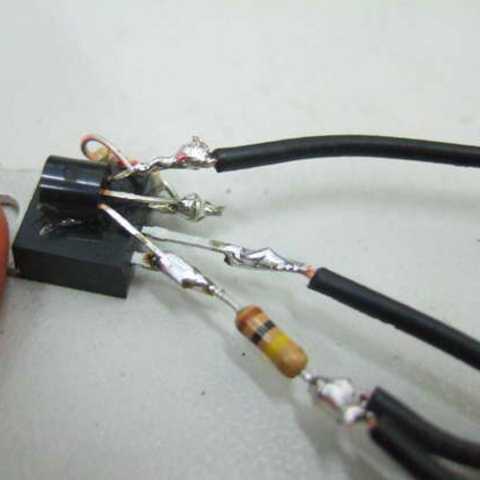

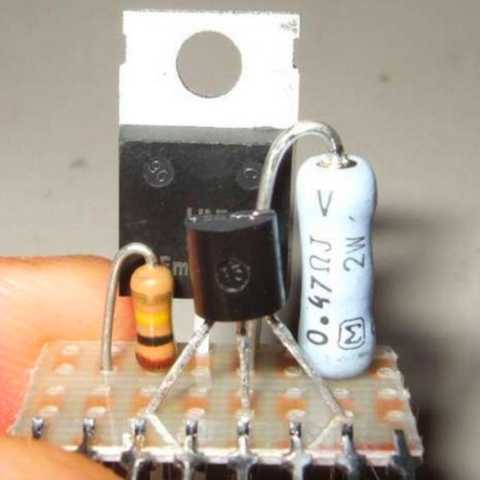

   В качестве источника питания использован трансформатор-адаптер, вы можете использовать батареи. Для питания одного светодиода 4 — 6 вольт достаточно. Вот почему эта схема удобна, что вы можете использовать широкий спектр источников питания, и он всегда будет светить одинаково. Радиатор не требуется, так как идёт около 200 мА тока. Если планируется больше тока, вы должны установить LED элемент и транзистор Q1 на радиатор.

Выбор сопротивления R3

 — ток LED устанавливается с помощью R3, он приблизительно равен: 0.5 / R3

 — мощность рассеиваемая на резисторе приблизительно: 0.25 / R3

   В данном случае установлен ток 225 мА с помощью R3 на 2,2 Ом. R3 имеет мощность 0,1 Вт, таким образом, стандартный 0,25 Вт резистор подходит отлично. Транзистор Q1 будет работать до 18 В. Если вы хотите больше, нужно изменить модель. Без радиаторов, FQP50N06L может рассеивать только около 0,5 Вт — этого достаточно для 200 мА тока при 3-х вольтовой разнице между источником питания и светодиодом.





Функции транзисторов на схеме:

— Q1 используется в качестве переменного резистора.
— Q2 используется в качестве токового датчика, а R3-это установочный резистор, который приводит к закрыванию Q2, когда течет повышенный ток. Транзистор создаёт обратную связь, которая непрерывно отслеживает текущие параметры тока и держит его точно в заданном значении.



   Эта схема настолько проста, что нет смысла собирать её на печатной плате. Просто подключите выводы деталей навесным монтажом.

   Форум по питанию различных светодиодов



   Светодиоды

elwo.ru

Простой драйвер для светодиода в авто – Поделки для авто

Сегодня светодиоды очень плотно заняли свое место в осветительной индустрии. Их применение стало настолько широким и глобальным, что они встречают повсеместно. Так, например, никого сейчас не удивишь светодиодами в уличных фонарях или дисплеях.

Возникает вопрос: почему они так востребованы? Ответ довольно прост:

– они имеют высокий КПД;
– спектр свет низкого типа;
– экологичные и безопасные для человека;
– большой ассортимент цветов.

И ещё хочу сразу отметить момент, если вы решили купить видеорегистратор, то хочу предложить отличный ресурс, где выбор просто шикарен. Современные автомобили также используют светодиоды. Можно сказать, что в последнее время светодиоды в автомобиле строении стали просто незаменимы.

Ранее казалось, чем можно заменить востребованные и незаменимые галогенки? Ответ очень прост – светодиодами, которые требуют мощности в пять раз меньше. Но возникает соответствующий вопрос, а что ярче привычная автолюбителям галогенка или светодиодная оптика? Найти ответ на этот вопрос можно легко в интернете.

Что корректно использовать светодиоды в машине, следует использовать специальный драйвер, который обеспечит нормальную работу светового элемента. Данных схем для питания светодиодных элементов очень многое в интернете. Однако в данной статье хотелось бы остановиться на схеме, которая позволяет запитать светодиоды с мощностью от 0,2 до 5 Вт, используя при этом бортовую сеть в 12 В.

Можно ли найти схему более простую? Конечно, нет! Ограничить можно даже использовав один единственный светодиод. Однако можно подключать и более мощные светодиоды, но входящий в схему резистор будет перегреваться. Для исключения этой проблемы, следует использовать более мощные резисторы, но это не всегда удобно.

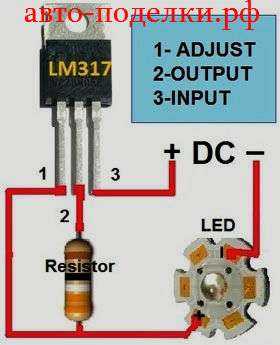

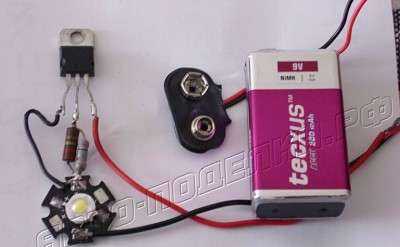

За основу всей схемы берется микросхема интегрального типа LM317. Она выступает в качестве стабилизатора напряжения и позволяет получать регулируемое выходное напряжение. Данный драйвер позволяет работать при входном напряжении 9-25 В.

Перед началом работ по сборке, следует вычислить ток на выходе. Расчет производиться по конкретному тп светодиода.

Необходимый номинал резистора в схему следует высчитывать по формуле: R=1,25/I. В данной формуле I – это ток светодиода, А.

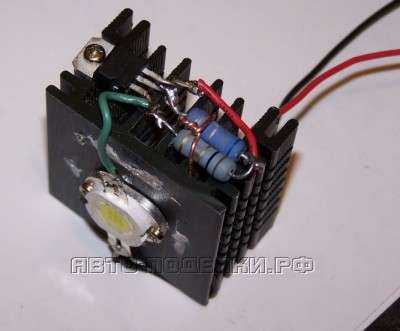

Если нужно установить более мощные светодиоды, то следует использовать теплоотвод. Если в схеме ток будет больше 500 мА, то она будет неизбежно перегреваться.

Похожие статьи:

xn—-7sbgjfsnhxbk7a.xn--p1ai
