Ленинградская система отопления: схема подключения, плюсы и минусы

Движение новаторов, которое существовало в СССР, то и дело предлагало решения, которые были не вполне грамотны технически, но зато отвечали требованиям текущего момента – сделать быстрее, сэкономить, «догнать и перегнать». Именно так родилась «ленинградская» система отопления, в которой применялась одна магистраль вместо двух.

Почему именно строителям из города на Неве досталась пальма первенства в применении технологии, позволяющей смонтировать систему отопления, затратив на нее почти в два раза меньше материальных ресурсов и времени, – неизвестно.

Однако «ленинградка» вот уже половину столетия пользуется популярностью у самодеятельных и профессиональных строителей, готовых мириться с ее техническими недостатками из-за простоты и дешевизны.

Техническая сущность «ленинградки»

Обычно система отопления строится на основе двух магистралей – прямой (подающей) и обратной (сборной). Между ними установлены радиаторы – отбирающие тепло элементы, которые в этом случае расположены параллельно друг другу.

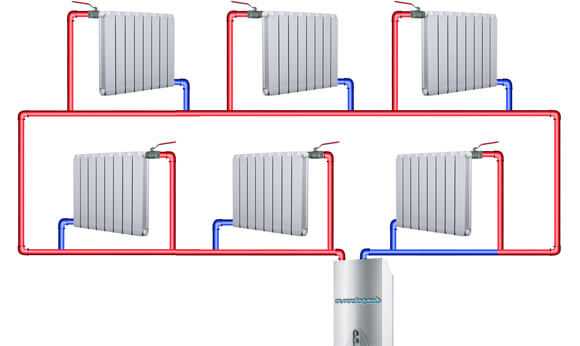

Однотрубная и двухтрубная система отопления.

Идея, озарившая ум создателей «ленинградки», была очень проста – совместить сборную и подающую магистрали, уменьшив при этом в два раза количество труб, а также упростив и ускорив монтаж.

Однако в этом случае радиаторы можно расположить лишь последовательно – теплоноситель проходит через них поочередно, отдавая первому из них большую часть тепла и перегревая его.

С перегревом первого радиатора в однотрубной системе отопления борются по-разному: изменением диаметров магистралей, количества секций и другими способами, больше похожими на шаманские танцы с бубном.

Также применяются особые схемы ее построения, представляющие из себя компромиссы с двухтрубной.

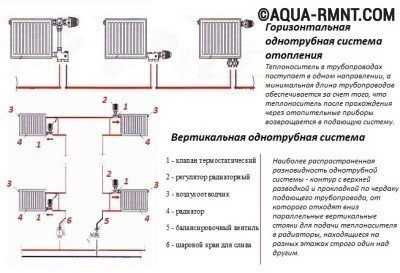

Используются два основных типа схем построения однотрубной системы отопления:
1. Горизонтальная;
2. Вертикальная.
Схемы построения
Горизонтальная однотрубная система применяется чаще всего в индивидуальном малоэтажном домостроении. Вертикальная – в массовом многоэтажном.
Горизонтальная
Магистраль представляет из себя горизонтальное кольцо, начинающееся на выходном патрубке котла и заканчивающееся на входном. Оно идет на расстоянии 5–10 сантиметров от пола (иногда устраивается под ним) с небольшим уклоном в сторону котла по ходу движения теплоносителя.
На нем устанавливают радиаторы, используя патрубки меньшего диаметра. Возможны два способа подключения теплообменников:
1. Верхняя разводка, когда подающий патрубок соединен с верхним коллектором;

2. Нижняя разводка – подача и выход теплоносителя осуществляются снизу.
В горизонтальной схеме радиаторы всегда проточные – теплоноситель входит с одного края, а выходит с другого. Это уменьшает гидродинамическое сопротивление системы.

Для нормальной работы системы с горизонтальной сборно-подающей магистралью используется ряд дополнительных технических решений.
Сразу после выходного патрубка котла устанавливается вертикальная труба-стояк, на верхнем конце которой монтируется расширительный бак, если система открытая, или автоматический уловитель воздуха, если она закрытая. Так обеспечивается повышенное фоновое значение давления в магистралях.
На циркуляцию теплоносителя оно особого влияние не оказывает, поскольку решающим условием является перепад высот между нижней точкой котла и верхней плоскостью первого радиатора.

Однако повышенное давление сдвигает точку кипения на более высокий уровень, что спасает однотрубную горизонтальную систему, естественная циркуляция в которой обычно очень вялая, от гидроударов.
Циркуляция в однотрубных горизонтальных системах может быть как естественной, так и принудительной.
Для активизации естественной используются так называемые разгонные коллекторы – еще одна вертикальная труба, поднявшись по которой теплоноситель падает вниз, побуждаемый гравитацией.
Это обеспечивает довольно большую скорость его движения по сборно-подающей магистрали. Однако, как показывает практика, использование такого устройства дает хороший эффект лишь в домах с потолками высотой более 2,5 метра.
Вертикальная
Это некое компромиссное решение, поскольку в многоэтажных домах все равно существуют сборная и подающие магистрали. Между ними располагается исполнительный стояк, на котором монтируются радиаторы. Поскольку труба одна, они тоже расположены последовательно, но один над другим (поэтажно).

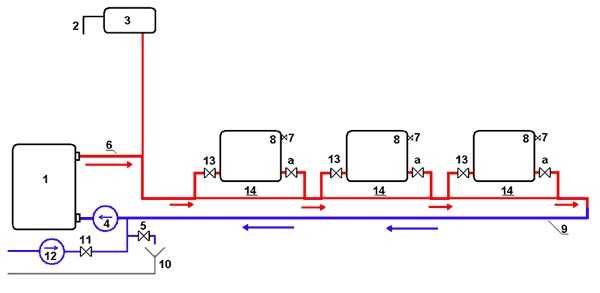

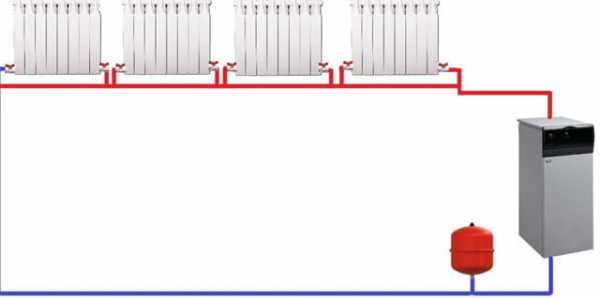

Так выглядит схема однотрубной ленинградской системы для дома.
В вертикальную однотрубную систему теплоноситель можно подавать как сверху, так и снизу. Подача снизу позволяет сэкономить на теплопотерях в главном подающем стояке, но требует циркуляционных насосов большей мощности. При розливе сверху теплоноситель побуждается к движению еще и гравитацией, что уменьшает затраты на его прокачку.
Радиаторы в вертикальной ленинградской системе можно подключить лишь по тупиковой схеме движения теплоносителя. В них он изменяет направление на 180⁰, что позволяет им более полно воспринять тепло, но увеличивает их гидродинамическое сопротивление.
Достоинства однотрубной ленинградской системы
В первую очередь, применение этой схемы устройства системы отопления позволяет сократить количество используемых труб вдвое
. Кроме того, одна магистраль вносит меньше диссонанса в интерьер помещения. Она эстетичнее.
Во многих источниках указывается еще одно ее преимущество – это простота монтажа. Но такое мнение является поверхностным. Действительно, монтаж одной сборно-подающей магистрали и радиаторов на ней выглядит более простым делом. Тем более, если трубы надо прокладывать через межэтажные перекрытия.
Однако чтобы скомпенсировать ее недостатки надо быть не только слесарем-монтажником высшей квалификации, но и иметь изощренный ум инженера-теплотехника. В противном случае зимой дома будет очень некомфортно.
Недостатки
Главный и неустранимый недостаток однотрубной схемы системы отопления – последовательное движение теплоносителя через радиаторы. При этом первый от котла нагревается первым и сильнее других.

Если не принять меры по балансировке теплообменников, то последний в цепи может вообще не прогреваться.
Главными способами балансировки являются:
1. Последовательное увеличение объема радиаторов от первого к последнему;
2. Изменение количества теплоносителя, проходящего через радиаторы, для чего на их входах устанавливают регулировочные шайбы или шаровые краны.
3. Преднамеренный отказ от стравливания воздуха в первых секциях теплообменников.
Особенности монтажа
Особенно тщательно надо подходить к монтажу однотрубной горизонтальной системы с естественной циркуляцией.
Сборно-подающая магистраль укладывается с уклоном не менее 10⁰. Она нигде не должна провисать.

Верхние плоскости всех радиаторов должны располагаться на одном уровне, а длина патрубков, которыми они подключены к основной трубе, увеличиваться по ходу движения в ней теплоносителя. Их объем должен увеличиваться в том же направлении.
Патрубки первых радиаторов делают меньшего диаметра, последних – большего. Все они оснащаются кранами Маевского или другими устройствами для стравливания воздуха.
Циркуляционный насос устанавливают первым от котла по ходу движения теплоносителя. В этом случае он способен продавить его через любые воздушные пробки. Особенно это актуально в том случае, если котел имеет большой объем.
Заключение
Ленинградская однотрубная система является пережитком времени, когда экономия материальных ресурсов ставилась во главу угла
, а каждый метр трубы и сварочный электрод надо было изыскивать. Ее видимая простота не оправдывается сложностями последующей эксплуатации.

Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.
klimatlab.com
Система отопления Ленинградка — особенности монтажа
Я уже показывал вам варианты схем системы отопления, сегодня хочу более подробно остановиться на однотрубной открытой системе отопления называемую в простонародности «Ленинградка». Именно ленинградка пользовалась в советские времена невиданной популярностью, потому что такую систему легко смонтировать. Основные элементы системы отопления «Ленинградка» — газовый энергонезависимый котел, батареи, трубы и расширительный бак. Системы отопления типа ленинградка элементарная, ниже приведу детальный разбор, понятный даже не особо понимающим по вопросам устройств инженерной коммуникации.

Содержание статьи

Преимущества «Ленинградки»
При данной системе отопления подающую трубу можно прокладывать прямо под дверным проемом;
Низкие затраты на комплектацию системы;
Лёгкий монтаж, с небольшим бюджетом из-за малой трудоемкости работ;
Система отопления эстетична, минимуму «выступающих» труб;
Такую систему можно подключать каскадно, одновременно к двум отопительным котлам;
Ленинградка позволяет обогнуть весь дом одним кольцом по его внешней стене. При данном раскладе трубопровод отходит от самого «сердца» системы отопления в качестве подающей, обводит весь периметр жилья и возвращается в обратку. С помощью ленинградки, схема отопления позволяет проложить теплый пол.

Недостатки системы
Потеря теплоотдачи, теплоотдача будет выровнена только лишь после добавления к последующим радиаторам дополнительных секций;
При системе «горизонтальное отопление» с применением металлических труб, в будущем возможен затруднительный демонтаж радиаторов.
Принцип действия «Ленинградки»
Во-первых последовательное расположение всех батарей системы отопления. Теплоноситель от котла (антифриз или вода) поступает во все радиаторы постепенно, отдавая тепло в каждой батарее. Здесь и вскрывается недостаток, логично, что если в первый радиатор зашел теплоноситель с температурой в 60С, в каждой последующей батарее отдал по 5С, скажем у до пятой батареи теплоноситель приходит с температурой уже в 40С, в следствии дальняя комната, участок будет плохо прогреваться, поэтому то туда и следует поставить радиатор с большим количеством секций.

Обращаю внимание! Увеличение количества секций радиаторов по мере удаления их от места «подачи» тепла сохранит тепловой баланс всех помещений.
Однотрубная система отопления ленинградка идеально подходит для обогрева строений с одним или двумя этажами. Если подающая труба прокладывается ниже уровня пола, следует своевременно позаботиться о ее изоляции при помощи рулонных материалов. В противном случае будут наблюдаться потери тепла и возникнет риск перегрева подпольного помещения.

Чем обеспечен непрерывный цикл теплоносителя?
Теплоноситель, нагретый до необходимой температуры попадая в батарею по законам физики, он перемещается в верхнюю часть полости радиатора. Теплоноситель с меньшей температурой опускается. Процесс перемещения более нагретого теплоносителя вверх и за счет этого действия выталкивание более холодного переходит в цикл. Более холодный теплоноситель перетекает в котел, нагревается и всё начинается повторно — циклично.
Особенности монтажа системы отопления
Трубу системы отопления прокладывают по всему периметру квартиры или дома, и замыкают на котле. Возле котла на подающей трубе делается врезка и выводится вертикальная труба на расширительный бак. Расширительный бак должен быть самой верхней точкой всей системы отопления и служить предохранителем и воздухоотводчиком.
А так же! Так же расширительный бак создает в системе отопления приемлемое (оптимальное) давление теплоносителя.
В такой системе отопления батареи подсоединяются врезкой в основную магистральную трубу. Применяется как нижнее-проходное подключение, так и диагонально-полнопроходное подключение.
Наглядно ознакомиться с однотрубной системой отопления типа «Ленинградка» и ее функционированием, вы сможете на видео. Подробно, а главное, доступно описывается вся тонкость, нюансы и способы решения возможной трудности при монтаже системы.
Современная однотрубная система, оборудуется регуляторами, вентилями для балансировки, клапаны термостатические, шаровые краны — это дает возможность балансировать радиаторы в зависимости от ваших предпочтений. Проще говоря, если у вас стоит радиатор в коридоре, а в нем вы проводите меньше времени чем в спальне, то на данном участке радиаторы можно немного приглушить, отрегулировав подачу теплоносителя в батарею. Так же, если систему отопления вы собираетесь монтировать своими силами, следует при проектировании учесть факт поломки батареи и на всякий случай поставить байпасы и съемные муфты (американки). Это позволит вам снимать радиатор не отключая систему отопления, а лишь перекрытие всего лишь одного радиатора. Это касается только лишь первых двух схем. Нижняя схема под данные условия не предназначена. перекрыв первую батарею вы перекрываете всю систему отопления.
Автор статьи: Сергей Юшков, написано статей: 835. Комментировал: 412.
Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями. — Подробнее..
www.allremont59.ru
Однотрубная система отопления ленинградка — преимущества системы закрытого типа, особенности двухтрубной конструкции, фотографии и видео
Содержание:
1. Особенности отопительной системы Ленинградка
2. Открытые и закрытые системы Ленинградка
3. Недостатки отопительной системы Ленинградка
4. Преимущества отопительной системы Ленинградка
В советские годы на всей территории страны высокими темпами велось возведение жилья. Основной задачей, стоящей перед строительными компаниями, являлась сдача объектов недвижимости в кратчайшие сроки и снижение их стоимости. В результате значительные изменения коснулись многих этапов возведения зданий, в том числе и относительно создания отопительных систем.

Упрощение привело к тому, что отопление дома стало выполняться с использованием одной трубы: были удалены трубопроводы, используемые для отработанного теплоносителя. Получила название такая отопительная система — Ленинградка. Отличительной ее чертой является простота монтажа и эксплуатации.

Особенности отопительной системы Ленинградка

По утверждению разработчиков ленинградская система отопления обладает рядом преимуществ. Исходя из того, что необходимо было экономить ресурсы, они обращали особое внимание на то, что при обустройстве Ленинградки требуется меньше материалов, а значит, конструкция меньше весит, и ее проще монтировать.
Однотрубная система отопления Ленинградка представляет собой замкнутый круг, в состав которого входят: специальный нагревательный котел и кольцо из отопительного трубопровода. К такому типу кольца можно подсоединить различное количество радиаторов (батарей) и полученная конструкция будет надежной и работоспособной. Монтаж настолько прост, что в собственном домовладении установить Ленинградку может каждый хозяин при наличии минимума строительных навыков, небольшого количества инструментов и оборудования. Чтобы придать системе более эстетичный вид, трубопровод часто располагают у самой поверхности пола.

Однотрубную отопительную систему стали называть «Ленинградкой» потому, что впервые ее смонтировали в российском городе на Неве. Как видно на фото, данная конструкция является практичным и удобным проектным решением, но у нее все же имеется серьезный недостаток.

Заключается он в том, что водяная система отопления Ленинградка не подходит для обогрева одноэтажных зданий без применения специального разгонного коллектора. Но установить такое оборудование можно в том случае, когда высота потолков превышает 2.2 метра. При меньшем параметре невозможно смонтировать расширительный бак и подключить его к расходной емкости системы автономного водоснабжения (прочитайте: «Правильный расчет расширительного бака для системы отопления — уют в вашем доме»).
Когда монтируется однотрубная система отопления Ленинградка, крайне важно установить такой элемент как разгонный коллектор. Он востребован для того, чтобы повысить скорость, с которой перемещается теплоноситель по трубопроводу. Использование коллектора позволяет значительно понизить уровень шума, появляющегося при функционировании отопительной конструкции. Для максимальной эффективности работы прибора его необходимо размещать в наивысшей возможной точке.
С вышеперечисленными проблемами, возникающими в процессе работы системы Ленинградка, не сталкиваются владельцы двухэтажных домов, решивших с ее помощью отапливать свое жилье. Дело в том, что высота отопительной конструкции в таком здании позволяет обеспечивать бесшумное функционирование без подключения циркуляционного насоса или разгонного коллектора.
Как понятно из названия, у однотрубной отопительной системы отсутствует вторая труба для отвода уже отработанного теплоносителя. Иногда можно встретить условное разделение ее конструкционного решения на трубу подачи горячей воды и трубу обратки.

Таким образом, двухтрубная система отопления Ленинградка подразумевает, что у нее первая половина магистрального трубопровода называется трубой подачи, а вторая часть – обраткой. Ленинградская отопительная конструкция – хорошее решение, касающееся обогрева домов и построек различного назначения и разной архитектурной сложности (прочитайте также: «Однотрубная и двухтрубная система отопления — делаем правильный выбор»).
Нельзя не отметить, что данный вид отопительных систем предоставляет возможность проложить трубопровод под напольным покрытием. В том случае, когда запроектирован монтаж труб в пол, необходимо произвести качественную теплоизоляцию с использованием современных экологичных материалов. Это очень важно – необходимо по-максимуму сократить потери тепла. Также теплоизоляция исключит нагревание подпола и подвала (подробнее: «Теплоизоляция для труб отопления — чем изолировать, какие материалы использовать»).

Открытые и закрытые системы Ленинградка

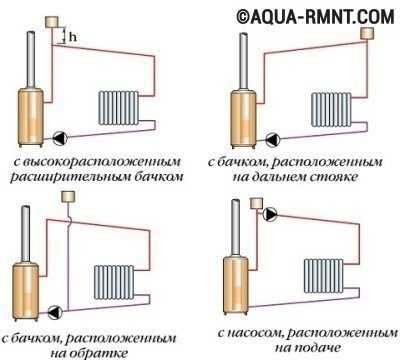

Открытая и закрытая система отопления Ленинградка имеют отличия. В открытом варианте конструкции водяного отопления в наиболее верхней ее точке требуется установить расширительный бачок, соединяющийся с атмосферой (прочитайте: «Закрытая и открытая система отопления на примерах схем»). Схема обустройства обогрева открытого типа предусматривает, что жидкий теплоноситель будет при нагревании подниматься вверх, вытесняя холодную воду (на основе законов физики) — подробнее: «Ленинградская система отопления: схема, устройство, монтаж».

Система отопления Ленинградка закрытого типа предполагает наличие в ее схеме мембранного бака, предназначенного для поддержки внутреннего давления в магистрали. (прочитайте также: «Система отопления закрытого типа в частном доме своими руками»)
Его не обязательно располагать наверху, поэтому данный элемент часто устанавливают в той же части здания, где находится котел.

Недостатки отопительной системы Ленинградка

При всех преимуществах ленинградской системы следует отметить, что у нее имеется ряд существенных недостатков:
При использовании однотрубной конструкции в случае необходимости потребитель не имеет возможности контролировать степень нагрева каждого из последовательно подключенных отопительных приборов. Индивидуально проконтролировать радиаторы можно только при двухтрубном отоплении. Когда создается однотрубная система отопления частного дома Ленинградка, нужно учитывать следующую ее особенность: после того, как посредством вентиля понижается уровень нагрева одной батареи, автоматически уменьшается температура нагрева в последующих подключенных элементах.

Еще одним не менее серьезным недостатком является то обстоятельство, что для обеспечения эффективной циркуляции теплоносителя в ленинградской системе требуется установка насоса. Дело в том, что для полноценного функционирования теплоснабжения дома в трубопроводе должно быть высокое давление, но, если повышать его при помощи монтажа в рабочую схему отопления Ленинградки дополнительного оборудования, тогда сокращается срок эксплуатации материалов.

В результате повышенного износа увеличивается количество прорывов (утечка жидкого теплоносителя), а это приводит к необходимости замены труб и восполнения воды, имеющейся в отопительной системе. Таким образом, система отопления Ленинградка без насоса работает неэффективно. Одновременно монтаж циркуляционного насосного оборудования сделает конструкцию более дорогостоящей.

При этом необходимо заметить, что в двухтрубных системах отсутствует потребность в использовании дополнительного насоса, так как теплоноситель в них циркулирует самостоятельно под действием собственного давления.

Но самым большим отрицательным моментом ленинградской системы является то, что в ней бак расширителя нужно помещать исключительно в чердачном помещении, чтобы обеспечить вертикальный разлив. В одноэтажных жилых домах очень часто чердак представляет собой используемое пространство, а в нем непросто отыскать место для бака.

При установке системы отопления Ленинградка в многоэтажных домах у нее отмечают еще один недостаток. Поскольку нагревательный элемент отопительной конструкции необходимо располагать в наиболее высоком месте, то при продвижении теплоносителя вниз с каждым радиатором вода все сильнее остывает. В результате батареи, расположенные в помещениях на первом этаже, будут не такими горячими, как на втором.

Решить проблему, когда устанавливается система отопления ленинградка своими руками, помогут дополнительные перемычки или увеличение поверхности радиаторов путем монтажа большего количества секций на нижних этажах здания.

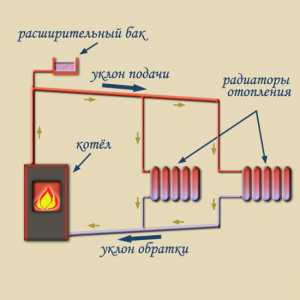

Схема однотрубной системы отопления, подробно на видео:


Преимущества отопительной системы Ленинградка

Положительные стороны, которые имеет ленинградская система отопления, значительно превышают ее недостатки. Как показала практика, основные отрицательные характеристики Ленинградки представляли проблемы только на начальном периоде ее применения. Современные технические средства позволяют легко их устранить, в результате чего данная отопительная система получила широкое распространение. Особенно востребован такой вариант обогрева помещений в частных домах.

Среди преимуществ, которые имеет система отопления Ленинградка, особого внимания заслуживает:
доступная стоимость отопительного оборудования. Для создания магистрального трубопровода требуется меньше материалов, чем при обустройстве двухтрубной системы, имеющей более сложную конструкцию. В итоге экономится значительная сумма средств, если выбран монтаж отопления Ленинградка;

современные теплоизоляционные материалы и новейшие технологии позволяют легко и быстро решить проблему, связанную с потерей тепловой энергии;

для повышения эффективности работы системы дополнительно устанавливают балансировочные вентили, шаровые краны, воздухоотводчики, термостатические датчики;

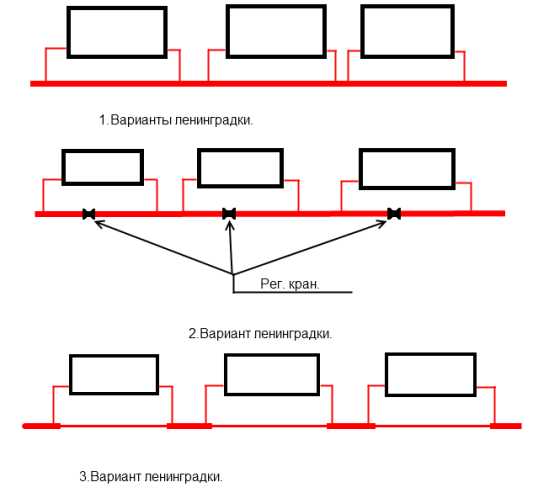

в настоящее время для однотрубных систем разработали схему последовательной подачи теплоносителя, что позволяет регулировать уровень нагрева каждого радиатора в отдельности;

Исходя из информации об однотрубных отопительных конструкциях, с учетом их преимуществ и недостатков, каждый владелец недвижимости может принять решение относительно целесообразности использования данного способа обогрева. Установить систему Ленинградка в частном доме несложно, это можно сделать даже своими руками.
teplospec.com
Однотрубная система отопления ленинградка и принцип ее работы
Строительство собственного дома — дело ответственное. Владельцу участка предстоит решить множество важных задач, одна из которых — это организация автономного обогрева. Сделать его можно по-разному. Но чаще всего для этих целей используют однотрубную систему отопления «ленинградка». Смонтировав ее еще на этапе строительства, можно впоследствии самостоятельно создавать комфортный микроклимат в доме, контролируя температуру обогрева.
Особенности схемы

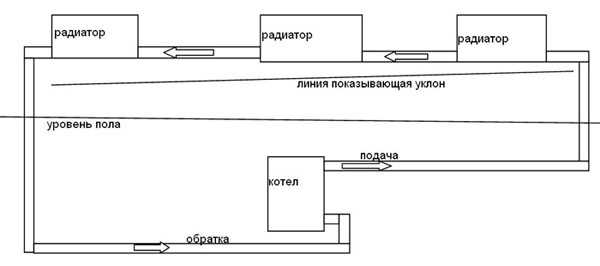

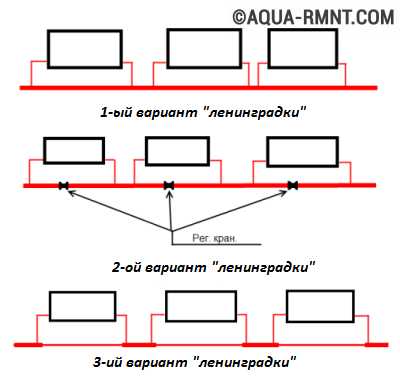

Схема отопления Ленинградка
Чем ленинградка отличается от других систем? Тем, что при ее создании применяется однотрубная схема разводки магистрали. Она в последовательном порядке соединяет все радиаторы, расположенные в каждой комнате. Последовательность может быть собрана как в вертикальном, так и в горизонтальном направлении. Выбор устройства происходит еще на этапе капитального ремонта или на первом этапе внутренней отделки дома.
В качестве теплоносителя чаще всего используется горячая вода, реже антифриз. С точки зрения монтажа однотрубная система является самой простой. Поэтому именно ее выбирает тот, кто собирается работать над отоплением частного дома самостоятельно. Перечислить основные элементы описываемой системы очень просто. Это котел, батареи, расширительный бак и трубы.
Котел устанавливается в подсобном помещении, и от него прокладывается подающая линия. Она тянется к первому радиатору, от него к другому, и так постепенно обвязываются все отопительные приборы, после чего магистраль возвращается к котлу. Создается замкнутая система, по которой циркулирует теплоноситель. Он может двигаться естественным образом — тогда необходимо устанавливать магистраль под определенным уклоном. А можно организовать циркуляцию при помощи насоса. В этом случае ленинградка становится энергозависимой.
Стандартная схема может быть дополнена не только насосом, но и клапанами, термостатами и вентилями, обеспечивающими балансировку. Что это дает? Увеличение эффективности системы отопления и возможность контролировать температурный режим. Иногда некоторые комнаты в частном доме пустуют, и нет необходимости их протапливать основательно. Термостаты помогут уменьшить здесь температуру и не тратить топливо впустую. Эти же элементы помогут повысить температуру там, где это необходимо, например, в детской комнате, когда за окном стоит зимняя стужа.
Ленинградка, она же однотрубная система, усовершенствованная и доукомплектованная описываемыми элементами, позволяет повышать или понижать температуру в отдельной комнате, не затрагивая другие отопительные приборы в соседних помещениях. Использование затворных кранов и байпасов делает возможным ремонт радиатора или его замену без выключения всей системы.
Горизонтальная или вертикальная схема?
Многих интересует вопрос, какая схема — горизонтальная или вертикальная — лучше? Какую проще собирать своими руками в частном доме? Ответить можно, лишь узнав, в чем отличия их монтажа.
При горизонтальной схеме однотрубная система укладывается строго в плоскости пола. Трубы можно утопить в нем, а можно положить поверх финишного напольного покрытия. Если выбирается первый вариант, придется делать надежную теплоизоляцию основания. В противном случае потери теплоотдачи будут колоссальными, а система отопления в частном доме будет работать вхолостую.
Укладывать трубы своими руками на пол проще. На этом можно сэкономить, отказавшись от изоляции основания. Трубы просто располагаются с некоторым наклоном так, чтобы вода могла самостоятельно циркулировать. Этот принцип необходимо учитывать даже в том случае, если теплоноситель циркулирует при помощи насоса. Зачем такие сложности?
Отопление с насосной циркуляцией
Дело в том, что при отключении электричества насос работать не будет, и установка байпаса поможет переключить теплоноситель с принудительной циркуляции в режим естественного тока. Правильно выполненный уклон позволит эксплуатировать систему в двух режимах.
Обратите внимание! Описываемая схема однотрубной магистрали будет успешно работать только в том случае, если все радиаторы в комнатах установлены на одном уровне. Целесообразно сразу смонтировать на каждом отопительном приборе краны Маевского. Перед началом отопительного сезона они позволят стравить воздух из системы и запустить ее в работу.
Установить вертикальную ленинградку можно, используя лишь принудительную циркуляцию. Специалисты отмечают, что вертикальный способ сборки работает более эффективно, чем горизонтальный. Батареи прогреваются лучше, теплоотдача ставится сильнее, но такая схема будет энергозависимой.
Можно ли использовать естественную циркуляцию? Можно, но для этого необходимо взять трубы большего диаметра и провести их монтаж своими руками под определенным уклоном. Замечено, что вертикальная схема плохо вписывается в современный декор интерьера.
Обратите внимание! Выбирая вертикальную схему, необходимо учитывать, что ленинградка не может быть длиннее 30 метров. Здесь также можно использовать байпасы, чтобы впоследствии легко было выполнять точечный ремонт системы, не отключая всю ее полностью.
Особенности монтажа

Монтаж системы отопления
Существуют характерные особенности, которые присущи исключительно однотрубной системе отопления:
Прокладывать трубопровод нужно строго по периметру всего дома. Существующая схема замыкается на котле. Недалеко от него проводится врезка, и устанавливается вертикальная труба, которая ведет к расширительному баку.
Использование расширительного бака обязательно. Он создает в системе необходимое давление.
Радиаторы устанавливаются на одинаковой высоте и подключаются к системе последовательно двумя способами — нижним и диагональным.
Принцип работы ленинградки заключается в следующем. Используется закон физики, основанный на разной плотности горячей и холодной жидкости. Горячий теплоноситель, попав в замкнутую систему, стремится занять наивысшую точку, легко вытесняя холодную воду.
Протекание подобных процессов возможно лишь при эффективном нагревании воды и возможности ее быстрого остывания.
Ключевые преимущества и недостатки ленинградки
Универсальных и одновременно идеальных систем организации отопления не бывает. И у однотрубной схемы есть преимущества и недостатки.
Рассмотрим сначала плюсы:
Главное преимущество — возможность спрятать подающие трубы в пол и установить их под дверь.
Возможность выполнить сборку системы самостоятельно, используя минимальное количество элементов.
Отсутствие трудоемких процессов, что позволяет максимально снизить стоимость работ.
В собранном виде однотрубная схема состоит из минимума торчащих труб, а что увеличивает эстетическую составляющую сборки.
Ленинградку можно одновременно подключать к двум отопительным котлам. Поэтому легко охватить большой дом одним кольцом, включив в него систему теплого водяного пола.
При условии существования байпасов легко выполнить своими руками ремонт радиаторов.

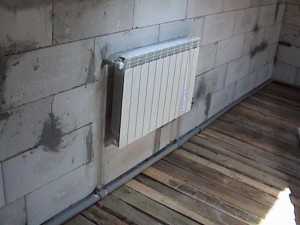

Установка радиатора отопления в доме
Недостатки у системы есть, но их легко можно устранить, собрав своими руками правильную однотрубную систему отопления частного дома. Чтобы во всех радиаторах была одинаковая температура, необходимо установить в конце системы батареи с большим количеством секций. Это поможет уровнять температуру везде.
Обратите внимание! Выбирая горизонтальную прокладку, нельзя устанавливать в ванной комнате полотенцесушители и монтировать в систему водяной теплый пол.
Для нормального функционирования ленинградки необходимо увеличивать давление теплоносителя. Поэтому использование циркуляционного насоса желательно. Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива.
Обобщение по теме
Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.
Похожие записи
Комментарии и отзывы к материалу
У вас должен быть включен JavaScript для отображения комментариев.
gidotopleniya.ru
Особенности и способы монтажа водяной системы отопления ленинградка
Для владельцев индивидуального жилья вопрос обогрева дома является наиболее важным.
Правильно выбранный способ отопления дает возможность не только эффективно обогревать жилье, с учетом всех индивидуальных особенностей архитектурных элементов и внутреннего строения здания, а также позволит значительно экономить средства, затрачиваемые на обогрев.
Система обогрева жилья ленинградка – это одна из наиболее распространенных систем водяного отопления, которая позволяет самостоятельно обогревать, а также обслуживать свое жилье, что предоставит возможность хозяину получить независимость от центральной системы отопления.
Смонтировав систему отопления по схеме ленинградка на стадии проектирования, в будущем Вы обеспечите себе реальную возможность самостоятельно устанавливать оптимальную температуру, подбирать предпочитаемые зоны обогрева в доме.
Ленинградка: система отопления частного дома, особенности схемы и сфера применения
Ленинградка – это однотрубная система индивидуального отопления дома, в основу которой заложен принцип разводки магистрали, на которой последовательно располагаются приборы отопления.
Функцию теплоносителя выполняет либо подогретая вода, либо антифриз. Ленинградка может монтироваться как по вертикальной, так и по горизонтальной схеме магистрали, по верхней либо по нижней разводке.
C выбором следует определиться еще на стадии проектирования здания и заложить схему в проект.
Как правило, данная система ленинградка отопления используется в индивидуальном жилье, отдельно стоящих строениях, не превышающих высоту двухэтажного дома.
При огромном желании, незначительных навыках и наличии требуемых материалов монтаж можно провести самостоятельно.
Однотрубная система отопления
Однотрубная система отопления типа «Ленинградка» имеет довольно простую схему устройства. От нагревательного котла прокладывается подающая линия, к которой, последовательно, подключается требуемое число радиаторов.
После прохождения сквозь все отопительные элементы, труба обогрева возвращается обратно к котлу. Таким образом, данная схема позволяет теплоносителю циркулировать по замкнутому кругу, по контуру.
Циркуляция теплоносителя может быть как принудительной, так и естественной. Помимо этого, схема может представлять собой систему отопления закрытого либо открытого типа, это будет зависеть от выбранного Вами источника теплоносителя.

На сегодняшний день однотрубная схема ленинградки может монтироваться с учетом требований современного строительства относительно частного жилья. По Вашему желанию стандартная схема может быть дополнена радиаторными регуляторами, шаровыми клапанами, клапанами — термостатами, а также вентилями для балансировки.
Установив данные дополнения, можно качественно улучшить систему отопления, сделав ее более удобной для совершения контроля над температурным режимом:
Во-первых, Вы сможете уменьшить температуру в тех помещениях, которые используются крайне редко, либо не используются вовсе, при этом всегда рекомендуется оставлять минимальное значение, для поддержания помещения в надлежащем состоянии, либо наоборот, повысить температуру в помещении детской комнаты;
Во-вторых, усовершенствованная система позволит понижать температуру в отдельном отопительном приборе, не затрагивая и не понижая температурный режим следующего, идущего за ним.
Помимо этого, в однотрубную систему ленинградки рекомендуется включить схему кранов на байпасах на подключении радиаторов отопления.
Это даст возможность производить ремонт либо замену каждого отопительного прибора независимо от других и без необходимости отключения всей системы.
Узнайте в чем отличие системы отопления с естественной циркуляцией от других видов
Здесь вы узнаете какую систему отопления применить для отопления теплицы
Монтаж горизонтальной схемы однотрубной системы
Установить горизонтальную систему отопления Ленинградка довольно просто, однако она имеет свои особенности, которые следует учитывать при планировке частного дома:
Магистраль обязательно должна устанавливаться в плоскость пола.
При горизонтальной схеме монтажа система закладываются либо в конструкцию пола, либо же укладывается поверх нее.
В первом варианте необходимо позаботится о надежной теплоизоляции конструкции, в противном случае Вам не избежать значительной теплоотдачи.
При установке отопления в пол, половое покрытие монтируется непосредственно под ленинградку. При установке однотрубной системы отопления на пол, схема монтажа может перерабатываться в ходе строительства.
Подающая магистраль устанавливается под углом таким образом, чтобы создать необходимый уклон по направлению движения теплоносителя.
Отопительные радиаторы должны быть установлены на одном уровне.
Перед началом отопительного сезона воздушные пузырьки удаляются из системы при помощи кранов Маевского, которые устанавливаются на каждом радиаторе.
Особенности установки вертикальной системы
Вертикальная схема подключения системы ленинградка, как правило, с принудительной циркуляцией теплоносителя.
Данная схема имеет свои преимущества: все радиаторы нагреваются быстрее, даже при наличии труб маленького диаметра в подающей и обратной магистралях, однако данная схема требует наличия циркулярного насоса.
Если же насос не был предусмотрен, циркуляция теплоносителя осуществляется самотеком, без использования электричества. Это говорит о том, что вода либо антифриз перемещаются благодаря законам физики: измененная плотность жидкости либо воды при нагревании, либо охлаждении, провоцирует перемещение масс.
Самотечная система требует установки труб большого диаметра и монтажа магистрали под соответствующим уклоном.
Подобная система отопления не всегда органично вписывается в интерьер помещения, а также может возникнуть опасность не дотянуть магистраль до точки назначения.
При вертикальной безнасосной системе длина ленинградки не может превышать 30 м.
В вертикальной системе также предусмотрены байпасы, позволяющие проводить демонтажные работы отдельных элементов без отключения всей системы.
Достоинства и недостатки однотрубной ленинградки
Каждая система отопления имеет свои плюсы и минусы, ленинградка не исключение.
Достоинства системы:
Экономичность – позволяет экономить средства, как при монтаже, так и в ходе эксплуатации
Доступность – материалы для установки: полипропиленовые трубы, котлы, расширительные баки, можно приобрести в любом строительном магазине, специализирующемся на отопительных приборах и системах
Незамысловатость в ремонте, при условии наличия байпасов на каждом радиаторе
Недостатки, легко нивелировать, при грамотном составлении схемы монтажа:
Несколько последних радиаторов должны иметь большее количество секций, это необходимо для того, чтобы уровнять теплоотдачу всех отопительных приборов
При горизонтальной системе практически невозможно установить теплые полы и полотенцесушители
Однотрубная система ленинградка требует увеличения давления теплоносителя
Монтаж системы осуществить крайне сложно, если использовать металлические трубы.
Почитайте как правильно сделать расчет радиаторов отопления. Статья поможет вам избежать ошибок при построении системы отопления.
По адресу: http://obogreem.net/otoplenie-zdanij/sistema-otopleniya-zdanij/odnotrubnaya-sistema-otopleniya-chastnogo-doma.html вы узнаете где применяют однотрубную систему отопления
Особенности монтажа
Трубопровод прокладывается строго по периметру здания и замыкается на котле. Недалеко от котла необходимо произвести врезку – к основной линии магистрали приваривается дополнительная вертикальная труба, в верхней точке которой устанавливают расширительный бак.
Этот бак необходим для того, чтобы создать в системе оптимальное давление воды либо антифриза.
Радиаторы устанавливают благодаря врезке в магистральную трубу. Существует два способа подсоединения: нижнее проходное подключение к нижним патрубкам агрегата, либо полнопроходное – по диагонали.
Работа однотрубной системы ленинградка основана на разности плотности теплоносителя. Попавшая в радиатор теплоноситель стремится занять верхнюю точку, тем самым вытесняя остывшую воду.
Непрерывность циркуляции теплоносителя возможна благодаря происходящим процессам остывания и одновременного нагрева в системе отопления.
Ленинградка – это система отопления, помогающая решить проблему независимой регулировки отдачи тепла для каждой отдельной батареи в однотрубной системе.
Видео: система отопления Ленинградка
obogreem.net
Система отопления «Ленинградка» — принцип действия образец монтажа
«Ленинградкой» принято называть систему отопления, схема которой была разработана еще во времена СССР, но при этом она продолжает с огромным успехом и при строительстве современных зданий. А главной причиной ее неувядающей популярности и безмерного уважения среди специалистов по системам отопления является ее крайняя простота монтажа. Чтобы тепло пришло во все помещения здания, достаточно лишь комплекта элементарного отопительного оборудования: котла, труб с расширительным бачком, ну и непосредственно радиаторов отопления. Смонтировать же все это хозяйство в работающий комплекс по силам почти каждому домашнему мастеру. Также читайте про схему отопления одноэтажного дома.
К наиболее значимым преимуществам «ленинградки» можно отнести следующее:
минимум затрат на оборудование;
малая трудоемкость монтажа;
возможность прокладки труб отопления абсолютно где угодно;
хорошая эстетика из-за небольшого количества доступных взору труб;
возможность подключения сразу нескольких отопительных котлов.
Отопительная труба может прокладываться вдоль внешних стен здания, то есть опоясать его одним кольцом. При этом горячий теплоноситель отводится от котла по подающей трубе, к которой последовательно подключаются все отопительные приборы здания, в том числе и столь популярные сегодня «теплые полы». В конце своего пути теплоноситель подается через вход обратки все в тот же котел.
Разновидности системы Ленинградка
Между тем, «ленинградка» все-таки не лишена некоторых неприятных особенностей:
по причине постепенного охлаждения теплоносителя во время движения по трубам последние по кругу батареи отопления приходится делать все более многосекционными;
демонтаж мощных радиаторов далеко не всегда прост и удобен.
Принцип работы «ленинградки»
При подобной схеме подключения все приборы (котлы, трубы и радиаторы) подключаются последовательным образом. Поэтому температура теплоносителя на входе обратки будет гораздо ниже, чем на выходе в подающую трубу. Именно за счет этой разницы температур как раз и поддерживается кругооборот теплоносителя. При этом по однотрубной «ленинградке» можно с успехом создавать эффективные отопительные системы как для одноэтажных, так и для двухэтажных домов.
Принцип роботы системы Ленинградка
Поскольку рассматриваемая схема допускает прокладку труб ниже уровня пола, то необходимо озаботиться об их надежной теплоизоляции. Во-первых, это увеличит эффективность работы всей системы. Во-вторых, позволит избежать нежелательного перегрева конструкционных элементов пола.
Монтаж и его особенности.
Трубопровод «ленинградки» образует собой кольцевую замкнутую систему, прокладываемую по всему периметру дома. Непосредственно рядом с котлом делается врезка вертикальной трубы, которая необходима для обеспечения достаточной для начала теплового движения теплоносителя разницы температур. При этом рядом с верхней частью вертикальной врезки подключается расширительный бачок. Благодаря наличию в системе этого бачка давление теплоносителя в отопительной системе будет всегда оставаться неизменным, вне зависимости от температуры.

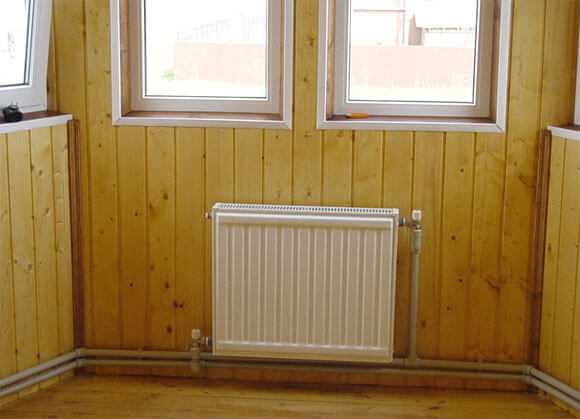

Радиаторы отопления подключаются простейшей врезкой в отопительную магистраль. В зависимости от выбранной схемы подключения, врезка может производиться двумя способами.
Нижнее подключение. При этом радиаторы подсоединяются к системе через свои нижние патрубки.
Диагональное подключение, при котором теплоноситель вводится через верхний патрубок с одной стороны радиатора, а выводится через нижний с противоположной стороны. Этот способ подключения иногда именуется полнопроходным
Монтаж системы
Кроме того, простота конструкции «ленинградки» вовсе не означает недопустимости использования в ее системе дополнительных управляющих элементов, которыми насыщены практически все популярные современные системы отопления. К примеру, допускается установка термостатических клапанов в целях экономии энергоресурсов, балансировочных вентилей и кранов абсолютно любого принципа действия. Также можно с помощью все тех же кранов и вентилей обеспечить возможность регулировки подачи теплоносителя в отдельные радиаторы таким образом, чтобы это вмешательство не оказывало ощутимого воздействия на температуру расположенных далее по схеме элементов системы.
Еще одной отличительной особенностью, которую можно принимать во внимание при создании проекта и монтаже на месте данной системы, это широкое применение кранов и байпасов для подключения отопительных приборов. Благодаря им не только облегчается ремонт радиаторов за счет возможности снимать их без остановки работы всей системы, но и производить их полную замену по мере таковой необходимости. Читайте также про отопление деревянного дома.
Видео — установка системы отопления Ленинградка

stroyvopros.net
Система отопления «ленинградка» — схема устройства для частного дома » Аква-Ремонт
Индивидуальное строительство становится все более популярным. Несмотря на экономическую нестабильность люди, предпочитают самостоятельно решать проблемы обретения жилплощади. Практика показывает, что в конечном итоге так получится быстрее и дешевле. Вопрос о том, как сделать дом теплым при минимальных затратах на отопление и несложном монтаже очень актуален среди домовладельцев. Простая в конструктивном исполнении система отопления «ленинградка» как нельзя лучше отвечает этим требованиям: она довольно эффективная и экономичная, при этом легко устанавливается и обслуживается. Еще одно ценное качество такого отопления заключается в независимом подключении, что абстрагирует «ленинградку» от центрального теплоснабжения.
Прежде чем приступить к монтажу
В зависимости от архитектурных решений внутри здания и способа обогрева такая система может выполняться в горизонтальном и вертикальном варианте. Данный вопрос решается на предварительной стадии проектирования.
Перед тем как приступать к расчетам нужно решить, какой тип предпочтительнее — вертикальный или горизонтальный
Также на этапе проектирования определяются с видом теплоносителя: это может быть вода или бытовой антифриз. Незамерзающая жидкость (незамерзайка) предварительно разбавляется водой, исходя из расчетных данных специальных температурных таблиц.
При этом следует учитывать, что в большинстве случаев обогрев происходит при помощи естественной циркуляции теплоносителя: нагретая жидкость продвигается по трубам и радиаторам, отдавая им полученное во время нагрева тепло.
Обратите внимание: эффективная работа вертикальной системы при естественном движении теплоносителя будет только при ее длине, не превышающей 30 м.
О выборе теплоносителей для разных систем отопления читайте в нашей обзорной статье: https://aqua-rmnt.com/otoplenie/radiatory/teplonositel-dlya-sistem-otopleniya.html.
Как работает такая система?
Принцип работы контура теплоснабжения в целом можно представить как систему, включающую источник нагрева (котел), демпфер (бак расширительный), батареи отопления с кранами Маевского, трубопроводы подачи и «обратки». Простая схема отопления «ленинградка» предполагает нагрев теплоносителя в котле и его движение по трубопроводу подачи. Через равномерные промежутки подключены радиаторы отопления, через которые и проходит теплоноситель. Пройдя последнее нагревательное устройство, охлажденная жидкость по магистрали обратной подачи направляется обратно к котлу. Получается замкнутый контур.
Акцентируем внимание еще раз — расширительный бак должен быть в самой верхней точке
Внимание! Вместимость системы ограничена. Нагрев воды сопровождается повышением внутреннего гидравлического напора, что может привести к порыву системы и повреждению ее элементов. Вот почему «ленинградка» должна обязательно иметь расширительный бак в самой верхней своей точке. Демпфер открытого типа удаляет воздух из системы и уравновешивает давление в ней.
Последовательность устройства
Монтируется однотрубная система отопления «ленинградка» следующим образом:
В подающий трубопровод сразу возле котла врезается вертикальная труба с укрепленным на ней демпфером.
По всей магистральной трассе при помощи врезки подсоединяются радиаторы или батареи отопления. Может быть произведено либо нижнее подключение, либо полнопроходное (по диагонали). Первый вариант дает возможность равномерного прогрева всей площади радиаторов, особенно если они 12-секционные. Избежать «застойных» зон удается постоянным подогревом жидкости, находящейся в движении.
Для возможности отключения отдельных нагревателей в непосещаемых помещениях в целях экономии теплоэнергии или при ремонтных работах, ставится дополнительно запорно-распределительная арматура: регуляторы, клапаны-термостаты, вентили, пр.
Самые популярные схемы однотрубной системы, выполняемые в частном домостроительстве
Важно: ««ленинградка»» дает возможность проводить избирательно поступление тепла в каждый радиатор.
При неэффективности естественной циркуляции, а также для подъема теплоносителя на большую высоту применяются нагнетательные гидравлические устройства (насосы), в этом случае циркуляция становится принудительной.
Как выбрать циркуляционный насос, какие виды есть, узнаете из нашего следующего материала: https://aqua-rmnt.com/otoplenie/documents/cirkulyacionnyi-nasos-dlya-otopleniya.html.
Некоторые особенности вертикальной установки
Вертикальная система отопления частного дома «ленинградка» предполагает подъем теплоносителя на большую высоту, как правило, при помощи насоса. При таком расположение элементов теплообменники прогреваются равномерно и быстрее, даже с трубами небольшого рабочего сечения. Но даже без нагнетательного оборудования теплообменный процесс происходит в силу перемещения разных по температуре потоков: теплый слой, поднимаясь вверх, вытесняет более холодный обратно к котлу.
Заметьте: при отсутствии насоса следует устанавливать трубы большего диаметра (но не металлические), чтобы уменьшить сопротивление движению теплоносителя, а также предусмотреть требуемый уклон.
Желание создания в частном домостроении однотрубной системы обогрева обусловлено доступностью приобретения всех ее элементов, несложным монтажом, профилактическим обслуживанием и ремонтом. Главное все правильно просчитано и быть уверенным в эффективности такого отопления.
Видео ролик с пояснениями специалиста

aqua-rmnt.com
