Ленинградская система отопления частного дома
При обустройстве частного дома необходимо подумать о создании эффективной системы обогрева, которая поможет поддерживать в жилище комфортную температуру. Существуют разные виды теплосетей, среди которых особой популярностью пользуются однотрубные системы, часто называемые ленинградскими. При грамотном подходе они смогут обеспечить хорошую теплоотдачу и не потребуют серьезных расходов при монтаже и эксплуатации.
Схема ленинградской системы отопления частного дома
Особенностью данного вида теплосети является отсутствие деления на подающую и обратную трубу. Первую половину магистрали, исходящую от генератора тепла, считают подачей, вторую – «обраткой». Схема однотрубной системы относительно проста и состоит из следующих основных элементов:
- Генератор тепла, обеспечивающий нагрев теплоносителя.
- Батареи отопления, обогревающие помещения путем отдачи тепла.
- Компенсационная емкость, отвечающая за предупреждение последствий расширения носителя тепла.
- Трубы и запорная арматура, позволяющие контролировать поток нагретой воды.
Ленинградская тепловая сеть может быть использована при работе с любым видом отопительного оборудования вне зависимости от применяемого топлива. Нагретый теплоноситель поднимается вверх под воздействием холодной воды, проходит цепочку радиаторов и возвращается к генератору тепла. Таким образом, обеспечивается циркуляция воды по однотрубной системе, главным недостатком которой является постепенная потеря тепла, поэтому нагрев каждой последующей батареи будет уже не столь эффективен, как первой.
Решить проблему помогает правильное расположение отопительные приборов, так первые батареи должны находиться в помещениях с наибольшими потерями тепла. Существует еще один способ увеличения эффективности обогрева – установка циркуляционного насоса, ускоряющего движение теплоносителя. Наличие столь существенного недостатка не делает однотрубную систему менее популярной, ведь к ее преимуществам относится доступность, эстетичность и возможность выбора направления движения теплоносителя.
Ленинградская система отопления частного дома: схема разводки и способы установки радиаторов
Теплосеть, в которой нагретый теплоноситель поднимается по стояку, а затем через распределительные трубы поступает в батареи, называют системой с вертикальной разводкой. В данном случае циркуляция воды осуществляется естественным образом, что сказывается на эффективности обогрева. КПД увеличивают путем установки труб с большим диаметром и с помощью наклонного расположения магистрали. Скрыть трубы солидного сечения сложно, но зато система остается полностью независимой от подачи электроэнергии.

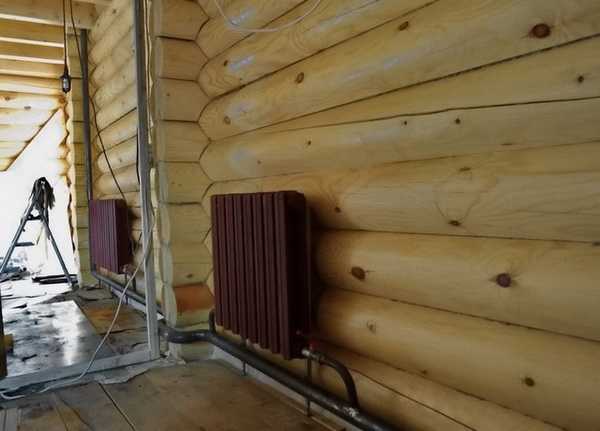

При использовании горизонтальной разводки в теплосети отсутствует подающий стояк, а сама магистраль располагается в пространстве пола или непосредственно под ним. Данная схема отличается меньшей эффективностью, нежели предыдущая, и нуждается в установке специального оборудования – насоса, повышающего КПД. При монтаже теплосети в пол необходимо позаботиться о качественной изоляции, иначе потери тепла станут слишком велики.
Говоря о тонкостях установки радиаторов в однотрубной системе, необходимо выделить два типа подключения:
- при проточном варианте теплоноситель проходит последовательно все батареи отопления, значительно охлаждаясь по пути. Регулирование температуры в отопительных приборах в данном случае невозможно. Такое подключение целесообразно использовать при наличии небольшой площади;
- при варианте с байпасами в магистрали имеются замыкающие участки трубы с несколько меньшим диаметром, нежели у основных элементов. С их помощью можно разделить поток теплоносителя, отправив одну часть к отопительному прибору, вторую – дальше по теплосети.
Подключение с замыкающими участками позволяет полностью отключать отдельные радиаторы, регулируя температурный режим в жилище.
Ленинградская система отопления частного дома своими руками
Однотрубная теплосеть отличается относительно простой схемой, поэтому вполне может быть выполнена без участия специалистов. Добиться максимального эффекта при самостоятельном подключении поможет соблюдение определенной последовательности работ. В первую очередь от генератора тепла по периметру жилища следует проложить трубы диаметром 1,5-2 дюйма.
Затем возле отопительного прибора врезается элемент, к которому в дальнейшем будет присоединена труба основной магистрали. В верхней части данного отрезка устанавливается компенсирующая емкость. Последним этапом работы является установка радиаторов. В итоге теплосеть должна вернуться к генератору тепла, образуя подобие замкнутого круга.
Можно придерживаться следующей очередности операций:
- Установка отопительного оборудования.
- Подготовка стен к фиксации батарей отопления, которые должны располагаться в 3-5 см от основания.
- Закрепление радиаторов.
- Определение мест фиксации труб, дополнительного оборудования и отводов.
- Нарезка труб и создание магистрали.
По завершении работ систему заполняют водой и проводят тестовое включение. При прокладке труб важно не допустить появления обратного уклона, иначе в теплосеть попадет воздух и выведет ее из строя.
Читайте также:
КАК РАССЧИТАТЬ ОТОПЛЕНИЕ В ЧАСТНОМ ДОМЕ?
КАК ПРОМЫТЬ СИСТЕМУ ОТОПЛЕНИЯ?
tadgikov.net
Ленинградская разводка отопления в частном доме. Обогрев дома по ленинградской схеме
Ленинградская схема отопления
Основной обогрев помещений — как жилых, так и всех других — в нашей стране осуществляется при помощи водяного отопления, где источником тепла служит горячая вода, проходящая по трубам и радиаторам. В городских квартирах жильцам и в голову не приходит разбираться с самой системой, разводкой и прочими премудростями. А вот владельцы индивидуальных домов вынуждены знакомиться со всеми подробностями, касающимися устройства . Ведь от неправильно выполненной разводки, непрофессионального подключения отопительного котла, да и выбора самого агрегата будет зависеть тепло и комфорт в доме. Видов схем отопления существует несколько, и все они в той или иной мере обеспечивают поступление горячего теплоносителя в трубы и радиаторы. Но среди всех остальных особого внимания заслуживает система отопления «ленинградская», поскольку она максимально подходит для обогрева небольших домов.
Типы разводок
При устройстве отопительных систем в жилых, гражданских и производственных строениях, как правило, используются системы разводки, которые зависят от места прохождения труб:
- нижняя горизонтальная;
- верхняя вертикальная;
- диагональная.
Каждая из этих схем подразумевает разное подключение радиаторов к трубам и подразделяется по этому параметру на однотрубные и двухтрубные.
При горизонтальной нижней разводке труба, выходящая из отопительного котла, располагается горизонтально, а подключение радиаторов осуществляется путем подводки труб к нижней части отопительного прибора. Данная система удобна тем, что позволяет быстро перекрыть поступление теплоносителя в радиаторы при необходимости ремонта или при регулировании температуры в помещении.
Верхняя разводка предполагает подключение в верхнюю часть радиаторов, при этом теплоноситель поднимается по стояку вверх и уже после заходит в батареи. Такая система подходит для многоэтажных строений. Причем труба, подающая горячий теплоноситель, обычно располагается в чердачном помещении здания или под потолком верхнего обогреваемого этажа, если чердак не утеплен.
Диагональная разводка означает, что в радиатор горячая вода поступает сверху и, пройдя по нему, выходит в нижней части отопительного прибора. До недавнего времени расширительный бак при естественной или принудительной циркуляции теплоносителя располагался на чердаке. Но в последних моделях отопительных котлов это герметичное устройство имеет компактный привлекательный вид, так что может размещаться непосредственно в доме.
Обратите внимание! Все схемы разводки отопительной системы имеют при каждом отопительном приборе обводную трубу, называемую байпасом, кран Маевского либо автоматическое устройство. С их помощью удаляется скапливающийся в системе воздух, что предотвращает ее завоздушивание. Кроме того, на каждом радиаторе могут устанавливаться дополнительные приспособления типа датчиков и температурных регуляторов. Они позволяют поддерживать оптимальный тепловой режим в помещении, а при необходимости отключать обогрев, экономя источник тепла и денежные средства.
Что характерно для ленинградской системы
Если все прочие системы отопления характеризуются наличием двух труб — подающей и обратки, то в ленинградской схеме используется всего одна подающая труба. Это существенно экономит расход материалов на устройство отопления и снижает общие затраты на строительство.
Данная система появилась в России в годы советской власти, когда шло массовое строительство жилья, и нужно было строить много, быстро и экономно. Впервые её применили при строительстве жилых домов в Ленинграде (до этого и сейчас Санкт- Петербург). Так и прижилось название данной системы отопления.
Основное отличие «ленинградки» от других схем заключается в однотрубной прокладке системы. Радиаторы отопления подсоединяются последовательно. Если отопительное устройство не оборудовано циркуляционным насосом, то ленинградская схема отопления может быть смонтирована лишь в домах с одним этажом и небольшой площадью. Однако при наличии насоса данная система прекрасно справится с обогревом и многоэтажного дома значительной площади.
Выбирать ту или иную схему отопления следует еще на стадии проектирования здания. Ведь в эксплуатируемом доме менять трубы и радиаторы будет весьма затруднительно. При этом все огрехи и недочеты монтажа и неправильного выбора самой схемы разводки проявятся только зимой — во время максимального использования отопительной системы.
Обратите внимание! Учитывая, что теплоноситель проходит по всем радиаторам, постепенно охлаждаясь, в конечном отопительном приборе температура будет существенно ниже, поэтому он должен быть больше, чем другие.

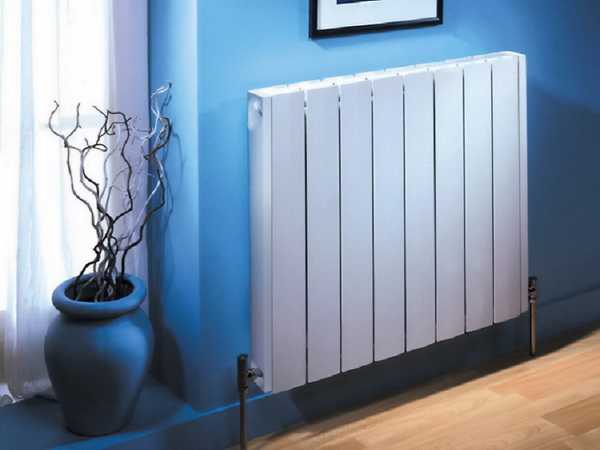

При использовании чугунных радиаторов увеличивается количество секций, а при панельных приборах отопления должна увеличиваться их площадь. Это можно отнести к недостаткам данной схемы разводки. К минусам относится и то, что в данной схеме трудно регулировать температуру в каждом отдельном отопительном приборе. Кроме того, для нормального функционирования всей системы обогрева требуется мощный циркуляционный насос, который способен создать необходимое давление в трубопроводе.
К достоинствам «ленинградки» можно отнести её экономичность — ввиду использования меньшего количества труб — и простоту монтажа.
Конструктивные особенности ленинградской системы
Система отопления двухэтажного дома с естественной циркуляцией
Принципиальная схема работы данной системы заключается в том, что теплоноситель, нагретый в отопительном котле до определенной температуры, движется по контуру, проходя через все отопительные приборы. Он отдает им тепло, а они, в свою очередь, излучают его в окружающий воздух в помещении. Остывшая вода возвращается в котел для последующего нагрева и снова движется по этому же замкнутому кругу.
Трубы для прокладки выбирают диаметром 32-40 мм, что зависит от используемого материала. В современном строительстве чаще всего применяются металлопластиковые изделия, но традиционно это были металлические трубы.
Важно! Пластиковые изделия лучше поддаются изгибу и не требуют использования громоздкого сварочного оборудования. Они более привлекательны внешне, не нуждаются в окраске, быстро монтируются и демонтируются.
С развитием отлично функционирует, если:
- используются шаровые краны, встраиваемые в схему разводки;
- термостаты, которые в автоматическом режиме открывают или перекрывают доступ теплоносителя в приборы отопления;
- дополнительная запорная арматура, регулирующая напор теплоносителя;
- специальные устройства, позволяющие автоматически удалять из системы скапливающийся воздух, в отличие от крана Маевского, когда это нужно было делать в ручном режиме;
- расширительный бачок ус
floor-quality.ru
Ленинградская система отопления — гарантия уютного дома
Ленинградская схема отопления
Основной обогрев помещений — как жилых, так и всех других — в нашей стране осуществляется при помощи водяного отопления, где источником тепла служит горячая вода, проходящая по трубам и радиаторам. В городских квартирах жильцам и в голову не приходит разбираться с самой системой, разводкой и прочими премудростями. А вот владельцы индивидуальных домов вынуждены знакомиться со всеми подробностями, касающимися устройства отопительной системы. Ведь от неправильно выполненной разводки, непрофессионального подключения отопительного котла, да и выбора самого агрегата будет зависеть тепло и комфорт в доме. Видов схем отопления существует несколько, и все они в той или иной мере обеспечивают поступление горячего теплоносителя в трубы и радиаторы. Но среди всех остальных особого внимания заслуживает система отопления «ленинградская», поскольку она максимально подходит для обогрева небольших домов.
Типы разводок
Водяные системы отопления можно разделить по способу циркуляции теплоносителя на естественные и принудительные. В первом случае горячая вода движется самотеком в силу разности плотности — своей и холодной жидкости. А во втором случае теплоноситель перемещается под действием циркуляционного насоса. Понятно, что при естественном движении вода не сможет подняться по трубам, чтобы обогреть верхние этажи здания. Для этих целей в систему отопления устанавливают циркуляционные насосы. От вида движения теплоносителя и, естественно, от этажности здания и его площади зависит выбор разводки.
При устройстве отопительных систем в жилых, гражданских и производственных строениях, как правило, используются системы разводки, которые зависят от места прохождения труб:
- нижняя горизонтальная;
- верхняя вертикальная;
- диагональная.
Каждая из этих схем подразумевает разное подключение радиаторов к трубам и подразделяется по этому параметру на однотрубные и двухтрубные.
При горизонтальной нижней разводке труба, выходящая из отопительного котла, располагается горизонтально, а подключение радиаторов осуществляется путем подводки труб к нижней части отопительного прибора. Данная система удобна тем, что позволяет быстро перекрыть поступление теплоносителя в радиаторы при необходимости ремонта или при регулировании температуры в помещении.
Верхняя разводка предполагает подключение в верхнюю часть радиаторов, при этом теплоноситель поднимается по стояку вверх и уже после заходит в батареи. Такая система подходит для многоэтажных строений. Причем труба, подающая горячий теплоноситель, обычно располагается в чердачном помещении здания или под потолком верхнего обогреваемого этажа, если чердак не утеплен.
Диагональная разводка означает, что в радиатор горячая вода поступает сверху и, пройдя по нему, выходит в нижней части отопительного прибора. До недавнего времени расширительный бак при естественной или принудительной циркуляции теплоносителя располагался на чердаке. Но в последних моделях отопительных котлов это герметичное устройство имеет компактный привлекательный вид, так что может размещаться непосредственно в доме.
Обратите внимание! Все схемы разводки отопительной системы имеют при каждом отопительном приборе обводную трубу, называемую байпасом, кран Маевского либо автоматическое устройство. С их помощью удаляется скапливающийся в системе воздух, что предотвращает ее завоздушивание. Кроме того, на каждом радиаторе могут устанавливаться дополнительные приспособления типа датчиков и температурных регуляторов. Они позволяют поддерживать оптимальный тепловой режим в помещении, а при необходимости отключать обогрев, экономя источник тепла и денежные средства.
Что характерно для ленинградской системы
Если все прочие системы отопления характеризуются наличием двух труб — подающей и обратки, то в ленинградской схеме используется всего одна подающая труба. Это существенно экономит расход материалов на устройство отопления и снижает общие затраты на строительство.
Данная система появилась в России в годы советской власти, когда шло массовое строительство жилья, и нужно было строить много, быстро и экономно. Впервые её применили при строительстве жилых домов в Ленинграде (до этого и сейчас Санкт- Петербург). Так и прижилось название данной системы отопления.
Основное отличие «ленинградки» от других схем заключается в однотрубной прокладке системы. Радиаторы отопления подсоединяются последовательно. Если отопительное устройство не оборудовано циркуляционным насосом, то ленинградская схема отопления может быть смонтирована лишь в домах с одним этажом и небольшой площадью. Однако при наличии насоса данная система прекрасно справится с обогревом и многоэтажного дома значительной площади.
Выбирать ту или иную схему отопления следует еще на стадии проектирования здания. Ведь в эксплуатируемом доме менять трубы и радиаторы будет весьма затруднительно. При этом все огрехи и недочеты монтажа и неправильного выбора самой схемы разводки проявятся только зимой — во время максимального использования отопительной системы.
Обратите внимание! Учитывая, что теплоноситель проходит по всем радиаторам, постепенно охлаждаясь, в конечном отопительном приборе температура будет существенно ниже, поэтому он должен быть больше, чем другие.
При использовании чугунных радиаторов увеличивается количество секций, а при панельных приборах отопления должна увеличиваться их площадь. Это можно отнести к недостаткам данной схемы разводки. К минусам относится и то, что в данной схеме трудно регулировать температуру в каждом отдельном отопительном приборе. Кроме того, для нормального функционирования всей системы обогрева требуется мощный циркуляционный насос, который способен создать необходимое давление в трубопроводе.
К достоинствам «ленинградки» можно отнести её экономичность — ввиду использования меньшего количества труб — и простоту монтажа.
Конструктивные особенности ленинградской системы
Система отопления двухэтажного дома с естественной циркуляцией
Принципиальная схема работы данной системы заключается в том, что теплоноситель, нагретый в отопительном котле до определенной температуры, движется по контуру, проходя через все отопительные приборы. Он отдает им тепло, а они, в свою очередь, излучают его в окружающий воздух в помещении. Остывшая вода возвращается в котел для последующего нагрева и снова движется по этому же замкнутому кругу.
Трубы для прокладки выбирают диаметром 32—40 мм, что зависит от используемого материала. В современном строительстве чаще всего применяются металлопластиковые изделия, но традиционно это были металлические трубы.
Важно! Пластиковые изделия лучше поддаются изгибу и не требуют использования громоздкого сварочного оборудования. Они более привлекательны внешне, не нуждаются в окраске, быстро монтируются и демонтируются.
С развитием современных технологий отопление отлично функционирует, если:
- используются шаровые краны, встраиваемые в схему разводки;
- термостаты, которые в автоматическом режиме открывают или перекрывают доступ теплоносителя в приборы отопления;
- дополнительная запорная арматура, регулирующая напор теплоносителя;
- специальные устройства, позволяющие автоматически удалять из системы скапливающийся воздух, в отличие от крана Маевского, когда это нужно было делать в ручном режиме;
- расширительный бачок установлен выше отопительного агрегата — на высоту не менее одного метра.
Заключение
Несмотря на некоторые недостатки ленинградской схемы разводки, она продолжает оставаться актуальной в частном строительстве. Сейчас в неё внедряются различные инновационные решения и технические дополнения, что позволяет существенно сэкономить на монтаже всей отопительной системы и источниках энергии для обогрева здания.
Также появилась возможность регулирования температурного режима в каждом отдельно взятом помещении дома. А подсоединение циркуляционного насоса достаточной мощности, правильно выбранные приборы отопления и сам котел дают гарантию того, что отопительная система в доме будет функционировать эффективно и долго.
