Леса строительные своими руками – Строительные леса своими руками — как сделать +фото, схемы

Инструкция по изготовлению строительных лесов из труб и досок своими руками

При возведении своего дома без строительных лесов не обойтись. Они нужны и при кладке стен, и при их отделке, пригодятся при кровельных работах и установке водостока. Надежность – главное требование, предъявляемое к лесам, ведь именно от него зависит безопасность  строителей.

Если есть возможность, стоит арендовать строительные леса промышленного изготовления. Но если стройка растягивается надолго, или финансы очень ограничены, леса можно смастерить своими руками. Конструкция их проста, ведь для частного строительства редко требуются леса высотой более двух этажей.

Сильно нагружать самодельные леса все-таки не стоит, максимум работающих на них людей — двое.

Виды строительных лесов и их особенности

Леса могут быть полностью деревянными или состоящими из металлических труб и досок. Первые дешевле и проще в сборке, но выдерживают меньший вес. Вторые потребуют больших затрат денег и времени на сооружение, но могут использоваться дольше, разбираться и перестраиваться при необходимости. Различают 4 типа лесов в зависимости от конструкции и используемых креплений.

• Хомутовые наиболее тяжело собираются, но могут иметь разнообразную конфигурацию, подходящую для работы на зданиях с самой различной архитектурой.
• Клиновые леса способны поддерживать больший вес.
• Штыревые леса быстро разбираются и собираются.
• Рамные леса отличаются экономичностью в сооружении и легким весом, они способны выдерживать вес до 200 кг на квадратном метре своей поверхности. Максимальная высота – 50 м. Больше всего подходят для самостоятельной сборки и использования в индивидуальном строительстве.

Особенности конструкции и материалы

Рамные леса возводятся из стальных стоек и рам, настил выполняют из древесины. Алюминиевые конструкции имеют меньший вес, но и нагрузку способны выдержать меньшую. Рекомендуемые параметры для одной секции:

• высота – 150 см,
• ширина – 100 см,
• длина – 165-200 см.

Количество же секций зависит от высоты дома и протяженности его стен.

Для работы нужно запастись материалами. Понадобится:

• профиль с квадратным сечением 3*3 см, длиной 150 см для вертикальных стоек,
• труба диаметром 15 мм для диагональных и горизонтальных распорок,
• профиль с квадратным сечением 2,5*2,5 см для соединительных вставок, на которые будет опираться настил, и ограждений,
• доски толщиной 4-5 см и длиной 2-2,5 м для настила,
• лестница для подъема (может использоваться готовая, а может собираться из профиля между боковыми стойками).
• Болты с шайбами и гайками для соединения элементов, саморезы для крепления досок.

Из инструментов понадобиться ножовка по металлу или болгарка, дрель со сверлом для металла, сварочный аппарат. Соединения также могут выполняться при помощи специальных резьбовых креплений.

Сооружаем леса из труб и досок

Подготовительный этап перед сборкой строительных лесок заключается в том, что участок земли там, где они будут стоять хорошо утрамбовывается. Так вся конструкция будет стоять более надежно. Если строительные работы проводятся в дождливое время, то можно предусмотреть водоотвод, чтобы земля под лесами не размывалась. В местах расположения опор подкладывают доски для большей стабильности.

Важно! Даже небольшой люфт в соединениях или недостаточно навернутая резьба могут привести к разрушению лесов и травмам.

Первым делом нарезают профиль и трубы. Трубу нарезают на заготовки по 200 см для диагональных распорок и по 96 для горизонтальных, которые будут соединять боковые стороны. Они надрезаются с концов на 7-8 см и расплющиваются. В этих местах они будут потом соединяться с профилем.

Вертикальные стойки связывают отрезками профиля, следя за тем, чтобы они располагались строго горизонтально. Затем горизонтальные участки лесов соединяют стяжками, на которых будут лежать доски, приваривая их каждые 30 см. На стойках и распорках просверливаются отверстия под болты. Выставляют стойки по уровню и крепят на них распорки.

Для соединения нескольких секций лесов используют переходники. Их можно сделать самостоятельно.  Отрезают 8-10 см профиля сечением 3*3 см, продевают в него участки профиля сечением 2,5*2,5 см и соединяют их сваркой.

На горизонтальные стяжки укладывают доски и фиксируют их саморезами. Для защиты от коррозии строительные леса можно покрасить.

masterim.guru

Строительные леса своими руками

Строительные леса повсеместно используются для проведения каких-либо инженерных работ на определенной высоте. Конструкции классифицируются не только по виду материала, используемого для монтажа, но и по способу крепления составляющих элементов. Очень часто необходимость в строительных лесах возникает при отделке фасадов частных домов, когда требуется быстро и легко передвигаться вдоль стен.

Использование деревянного материала

Такую конструкцию своими руками сделать не сложно. Чаще всего самостоятельно устанавливаются устойчивые и прочные леса рамного типа. Такая монтаж предполагает наличие прочной рамы, которой придается жесткость с помощью установки диагоналей и стоек. Строительные леса данного вида могут изготавливаться:

1. Из дерева.
2. Из металла.

Деревянные леса более просты при монтаже, но для обеспечения техники безопасности самостоятельно устанавливать их рекомендуется исключительно при необходимости проведения отделочных работ на небольшой высоте. К примеру, при отделке фасада дома на уровне первого этажа. Это связано с тем, что при установке конструкций большей высоты сложно обеспечить им необходимую жесткость и устойчивость.

К содержанию ↑

Видео-обзор: Строительные леса. Секреты сборки

Строительные леса. Секреты сборки

Металлические строительные леса, каркас которых изготавливается из труб и профиля, обладают рядом преимуществ в сравнении с деревянными, а именно:

1. Более высокой прочностью, что гарантирует безопасность при проведении работ.
2. Хорошей жесткостью, что обеспечивает комфортность при проведении работ.
3. Простотой сборки, так как металлические компоненты фиксируются при помощи простых и надежных методов крепления.
4. Долговечностью при хранении, а значит, возможностью многоразового использования лесов.
5. Абсолютной пожаробезопасностью.

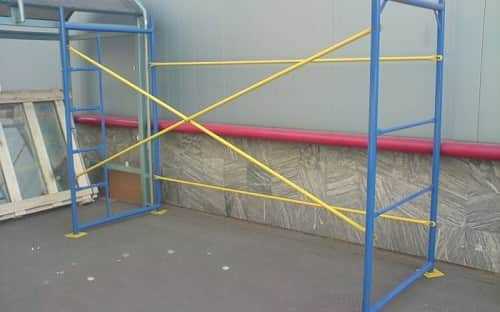

На фото представлена готовая секция. Именно из таких элементов формируется конструкция рамных строительных лесов любого размера.

Многих интересует, можно ли доверять строительным лесам, смонтированным самостоятельно. Ведь проведение работ на высоте всегда связано с опасностью, а, следовательно, при использовании конструкции должна быть гарантирована полная безопасность. В связи с этим вопрос о том, как сделать прочные строительные леса, довольно актуален.

Процесс установки рамных лесов из металлических компонентов не отличается особой сложностью, поэтому все монтажные операции могут быть проведены своими руками при наличии элементарных плотницких и металлообрабатывающих навыков. Главное, при монтаже быть предельно внимательным, а все операции выполнять качественно и не спеша.

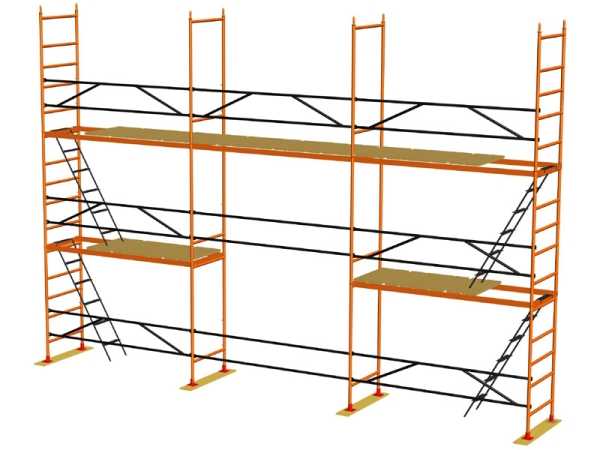

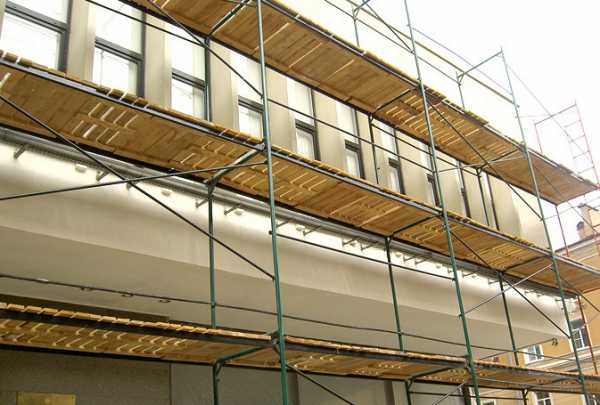

Строительные леса рамного типа преимущественно используются для проведения работ на прямых фасадах. Они считаются абсолютно безопасными при проведении рабочих операций на высоте до 50 м. А это значительно выше, чем допускают деревянные конструкции.

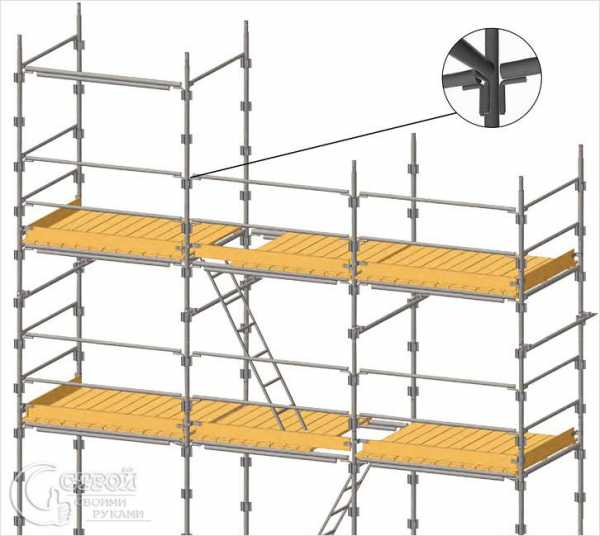

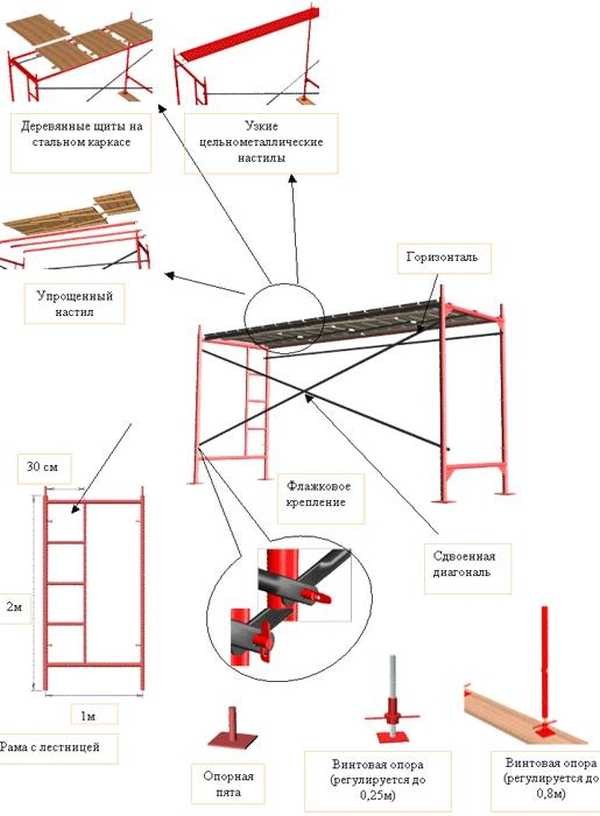

Обобщенная схема конструкции рамного типа представлена ниже:

К содержанию ↑

Чтобы построить качественную и надежную конструкцию строительных лесов из металла понадобится следующее:

• Профиль, имеющий сечение 30 х 30 мм. для установки вертикальных стоек.
• Трубы, имеющие диаметр 15 мм. для монтажа стяжек между стойками по горизонтали и по диагонали.
• Профиль, имеющий сечение 25 х 25 мм. для формирования опор рабочей площадки и защитного ограждения.
• Доски, имеющие толщину около 5 см для формирования рабочей площадки.
• Болты с гайками и шайбами для крепежа металлических компонентов.
• Саморезы для фиксации досок.

Перед установкой строительных лесов данного типа, необходимо продумать план возведения и расположения секций. Расчет материала выполняется по готовым чертежам, которые могут быть выполнены в произвольном виде. Но при этом очень важно, чтобы в них учитывались следующие конструктивные особенности для каждой отдельной секции:

1. Высота между ярусами: 2 м.
2. Ширина между стойками: 1 м.
3. Длина между стойками: 3 м.

Количество секций рассчитывается в зависимости протяженности стены и высоты дома.

К содержанию ↑

Этапы работ

Перед началом монтажа необходимо тщательно утрамбовать грунт на участке, на котором планируется возведения лесов. Желательно также обустроить водоотвод, чтобы предотвратить размывание грунта в дождливую погоду.

На первом этапе нарезаются отрезки труб с диаметром 15 мм. нужной длины и требуемого количества согласно чертежам.

С обеих сторон на концах выполняются разрезы для того, чтобы их можно было бы расплющить. Это позволит выполнить качественное соединение с вертикальными стойками, для которых используется металлический профиль.

Далее на строительной площадке выполняется разметка местоположения вертикальных стоек. Сначала в этих местах устанавливаются башмаки, а затем в них фиксируются вертикальные стойки, которые стягиваются поперечными перекладинами и диагональными раскосами в местах, указанных на чертежах.

Фиксация выполняется с помощью болтов, гаек и шайб, которые устанавливаются в предварительно просверленные отверстия. Аналогично скрепляются диагональные раскосы в местах пересечения.

После этого следует переходить к обустройству рабочей площадки из досок, которые предварительно разрезаются по размеру. Для этого с шагом не более полметра на верхние перекладины между стойками монтируется опорный профиль. К нему крепятся доски при помощи саморезов. Для обеспечения безопасности вокруг рабочей площадки обустраивается защитное заграждение. Лестница для подъема на верхний ярус лесов может быть покупной, а может быть сформирована при помощи профиля между боковыми стойками каркаса.

Металлические строительные леса могут состоять из нескольких ярусов. Такая конструкция формируется из нужного количества отдельных секций, которые свариваются между собой. Следует помнить, что в этом случае для обеспечения жесткости изделия, диагональные стяжки должны монтироваться в шахматном порядке.

ВАЖНО! Самостоятельно сделанные строительные леса, должны быть надежными, и конструкция могла выдерживать вес работающих людей, инструментов, строительных, и расходных материалов.

При малейшем сомнении в невозможности обеспечить необходимую прочность, следует отдать предпочтение покупным профессиональным изделиям.

Читайте также:

silastroy.com

Строительные леса своими руками

Из этой статьи вы узнаете, как правильно собирать деревянные леса своими руками — для вас подготовлена пошаговая инструкция.

Статья расскажет о требованиях к отдельным элементам и конструкции в общем. Также вы узнаете о дополнительных приспособлениях для работы на высоте.

Леса — временная или постоянная система опор и трапов, которая служит для подъёма и работы на высоте. К ним предъявляются повышенные требования по прочности, устойчивости и безопасности, т. к. работа на высоте более 1,5 м является травмоопасной.

Независимо от материала и принципа конструкции, к лесам предъявляются следующие общие требования:

1. Надёжность. Система элементов должна с запасом выдерживать вес работников и материала в движении.
2. Технологичность. Подразумевает удобство сборки/разборки всей конструкции. С этой работой должен справиться разнорабочий или специалист начального уровня.
3. Экономность. Конструкция должна содержать допустимый минимум элементов, но быть при этом устойчивой и надёжной.
4. Утилитарность. Для инвентарных лесов — возможность максимально многократно использовать конструкцию и отдельные элементы. Для деревянных — возможность вторично использовать материал после разборки для других целей без существенной потери качества.

Инвентарные подмости — продукция профессиональная и дорогостоящая. Приобретать их для домашнего пользования невыгодно, возможна лишь аренда при большом объёме работ (например, с фасадом дома). Как правило, в частном строительстве принято возводить условно одноразовые леса, точно соответствующие конструкции здания.

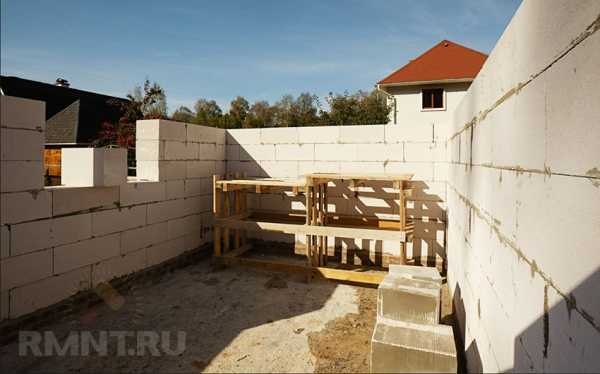

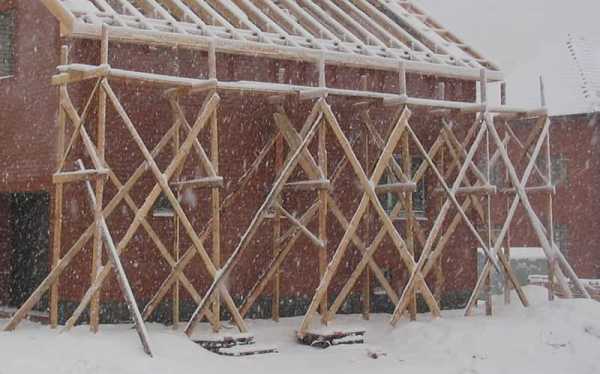

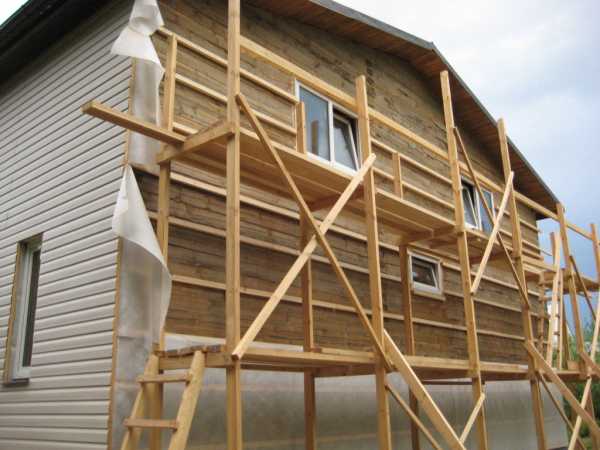

Стандартные леса из дерева

Конструкция этих подмостей пришла к нам из Средних веков. Принцип формирования рамы и соединения деталей с тех пор не изменился. Усовершенствовались только сами крепежи. На них стоит обратить особое внимание.

Основные элементы деревянных лесов

1 — стойки; 2 — поперечены; 3 — настил; 4 — раскосы; 5 — стабилизирующие откосы

Стойки. Вертикальные опоры из обрезной доски хорошего качества. Воспринимают нормальную (по вектору гравитации) нагрузку от всей конструкции и передают её на основание (грунт). Требования к стойкам:

1. Доска обрезная 1-го сорта любой породы.
2. Толщина доски — не менее 30 мм, ширина — не менее 100 мм.
3. Механическая целостность каждого отдельного элемента. Доска не должна быть лопнувшей, надломанной, гнилой, кривой, переменного сечения, с избыточным обзолом или отверстиями.
4. Доска не должна быть поражена насекомыми.

Особое внимание необходимо уделить узлу сращивания стоек по вертикали. Элементы должны соединяться «встык», а не «внакладку» и зажиматься с обеих сторон.

Поперечины. Воспринимают нагрузку от настила и передают на стойки. Требования к ним аналогичны требованиям к стойкам. Одно дополнительное требование: недопустимо использование срощенных поперечин без дополнительной опоры.

Настил. Поперечные трапы, передающие нагрузку от людей и материалов на поперечины. Может быть выполнен из обрезной или необрезной доски, а также быть комбинированным — направляющие из доски, сверху листовой материал. Допускается сплошной настил и в разбежку.

Раскосы. Диагональные связи, соединяющие стойки разных рядов. Допускается использование рейки, горбыля. Желательно устанавливать раскосы максимальной длины, чтобы связать наибольшее количество стоек.

Откосы. Диагональные упоры, поддерживающие конструкцию во избежание отклонения от стены. Обычно применяют доску 25 мм.

Правила возведения деревянных лесов

Существует набор общих правил, соблюдая которые вы сможете собрать надёжную и безопасную конструкцию. Эти правила выведены из требований ТБ и опыта работы мастеров-высотников:

1. Основание должно быть надёжным. Если под ногами рыхлая земля или песок — сделайте деревянные площадки для опоры стоек.
2. Ширина прохода между стойками — не менее 500 мм.
3. На каждый узел — не менее 3-х точек крепления. При многоточечном креплении — шаг 50–70 мм в шахматном порядке.
4. Используйте мощные саморезы (не менее 4,2 мм). В случае сборки на гвоздях (100 мм) загибайте их с обратной стороны.
5. Всегда устанавливайте поручни с внутренней стороны стойки.
6. Применяйте лобовую доску (ограждение у настила).
7. Стойки в месте сопряжения должны быть торцованы.
8. Шаг стоек от 1 до 2 м, минимальная толщина настила 25 мм.

Сборка лесов

Для создания деревянной конструкции подмостей понадобится минимум инструмента: пила, молоток с гвоздями и рулетка.

Порядок работы:

1. Длину рабочего пространства следует разделить на оптимальный шаг (1,5 м) и получить количество стоек.
2. Собираем «конверт» — раму из стоек и поперечин. Для этого выкладываем параллельно две доски и отмеряем высоту яруса. Сшиваем их в этом месте поперечиной.

Внимание! Угол между стойкой и поперечиной должен быть 90°. Перекосы могут деформировать раму под нагрузкой.

3. Сшиваем раму раскосом.
4. Заготавливаем необходимое количество «конвертов».
5. Установить два «конверта» вертикально, в проектное положение. Сшить их раскосом на максимальной высоте так, чтобы они стояли без поддержки.
6. Установить количество конвертов согласно длине доски настила так, чтобы её края попадали на поперечины.
7. Завести доску настила на поперечины и зафиксировать. Усилить раскрепление раскосами.
8. Закрепить настил сверху саморезами или гвоздями.
9. Установить аналогичным образом остальные «конверты» и настил.

Внимание! Никогда, ни при каких обстоятельствах не сращивайте настил между опорами! Стык досок или листов настила должен приходиться на поперечину!

10. Установить поручень и лобовую доску.
11. По возможности привязать конструкцию к стене.
12. Если высота более 2-х ярусов и требуется наращивание стоек, следует сначала установить откосы. Для этого нужно связать стойки в нижней части горизонтальной доской максимальной длины. Затем край этой доски связать с верхом стойки — получится надёжный треугольный упор.

Разбор лесов проводится в обратном порядке — демонтаж настила, поперечин, наращенных стоек, откосов и конвертов. Разборку должны проводить квалифицированные и опытные плотники.

Приспособления для устройства деревянных лесов

Стальная поперечина — кронштейн

Этот элемент заметно упрощает монтаж, позволяя быстро изменять уровень настила. Такое приспособление должно соответствовать сечению доски.

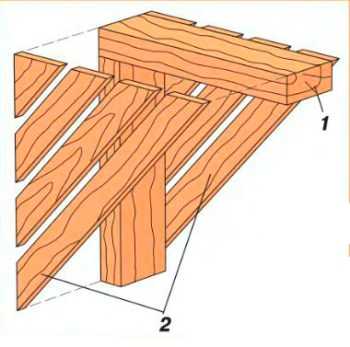

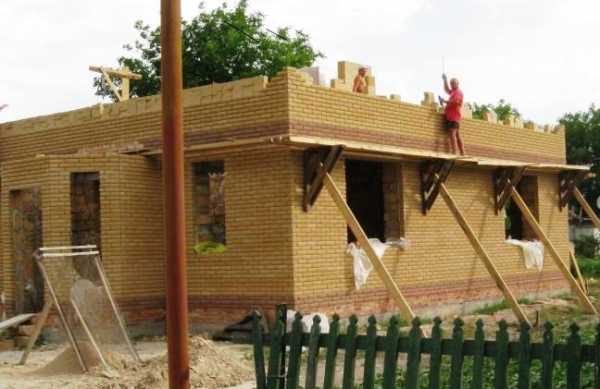

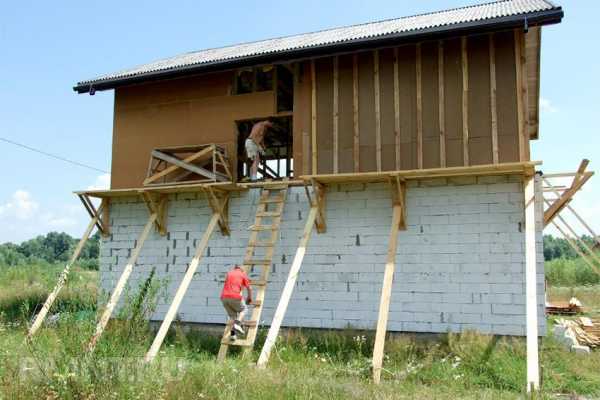

Треугольный кронштейн

Такой кронштейн может быть деревянным или стальным. Позволяет крепить подмости непосредственно к стене. Для устройства настила на его основе достаточно нескольких досок для трапа. Но при этом для перестановки приходится его демонтировать. Монтаж чего-либо снизу вверх невозможен. Наиболее опасный вид высотных подмостей. При работе требуется особый навык и осторожность.

Экспресс-подмости каменщика

Создаются из поддонов, на которых привезён кирпич. Для настила используют, как правило, стропильную доску. Не требует распиловки материала, при этом достаточно надёжны, если не делать пролётов более 1,5 м.

Подмости каменщика на видео

Какой бы вид подмостей или лесов вы не выбрали, помните, что ваша жизнь и здоровье — в ваших руках. Экономия одной доски или 10 минут времени на усиление могут обернуться неприятными, а подчас и тяжёлыми последствиями.

Виталий Долбинов, рмнт.ру

rmnt.mirtesen.ru

Строительные леса своими руками | Мастер-класс своими руками

Ремонт — событие положительное, однако его всегда хочется ускорить, и использование различных приспособлений наверняка в этом поможет. Два часа, затраченные на сборку строительных лесов, окупятся обязательно. Кстати, никакая стремянка или табуретка не заменит надежного и удобного «козлика».

Процесс сборки строительных лесов, которые называют также «козлы», «козел», «стол», можно разбить на три этапа:
1. заготовка материалов,
2. подготовка деталей для сборки,
3. сборка.

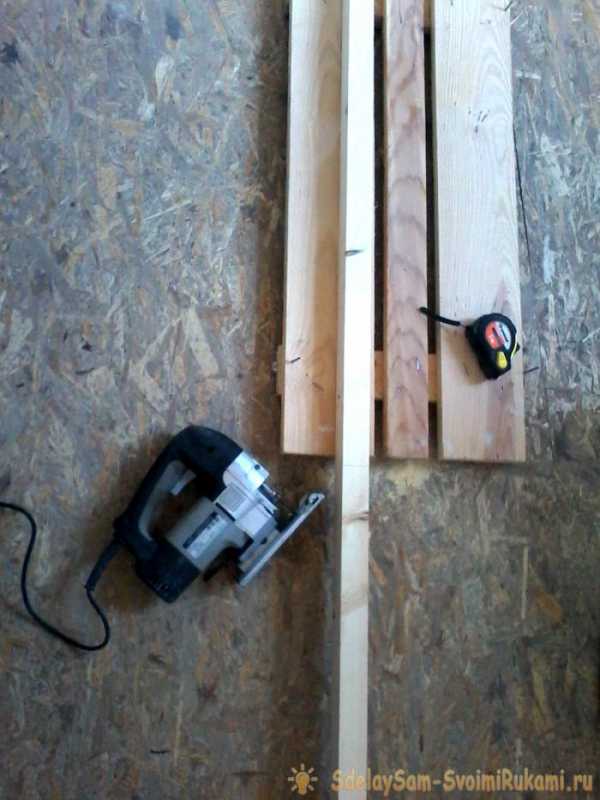

Подготовка необходимых материалов

Иногда неплохой стол для работы можно собрать буквально из того хлама, что валяется под ногами. Однако леса должны соответствовать хоть каким-то минимальным требованиям:

• высота стола должна быть такой, чтобы не приходилось тянуться к потолку или биться об него головой;

• длина и ширина «козла» должны быть такими, чтобы не было необходимости постоянно его передвигать, но в двери и повороты стол должен проходить без проблем;

• важнейшим фактором является его надежность, но масса лесов не должна превышать возможности одного человека, чтобы не пришлось постоянно кого-то просить о помощи при передвижениях.

Для грамотной подборки материалов необходимо четко понимать устройство строительных лесов, которое включает в себя:

• столешницу,

• ножки,

• перемычки.

Столешница — важнейший элемент любого стола. Именно её размеры и прочность влияют на комфортность работы, и именно её вес является большей частью веса всей конструкции.
Зачастую в ремонтируемых помещениях имеются старые, снятые с петель двери. Как правило, такая столешница вполне отвечает всем требованиям. Если что, отпилить от нее лишнее — десять минут работы.
Если же подходящие двери отсутствуют, столешницу придется из чего-либо собирать. Для этих целей хорошо подойдут куски фанеры, ДСП или просто доски. Однако нужно понимать, что различные щели и выступы будут здорово мешать в дальнейшей работе, поэтому они крайне нежелательны.
Подобрав доски или листы, нужно подобрать бруски для каркаса столешницы. Кстати, дверные косяки и доборные элементы хорошо для этого подойдут. Разумеется, этот каркас должен быть достаточно прочным, но легким.
Ножки стола не менее важны для его надежности и комфортности. Желательно, чтобы длина ножек была подходящей, чтоб не пришлось их наращивать, ведь это может отразиться на прочности. Если же подходящие бруски или доски отсутствуют, то имеет смысл немного потратиться и приобрести два — три бруска. Брусок 40×40 мм. отлично подойдёт в качестве ножек, а также для сборки столешницы.
Ну а если хочется совсем сэкономить, можно взять обычный штакетник. Его длина обычно 130 см., поэтому, возможно, даже пилить штакетник не придется. Он же хорошо подойдет и для различных перемычек. Кстати, в качестве перемычек можно использовать практически любой хлам — доски, бруски, куски плинтуса, опанелки и прочее. Лишь бы дерево не трескалось при забивании гвоздя или вкручивании шурупа.
Выбор между гвоздями и саморезами делается, исходя из двух факторов: что имеется в наличии, и каким инструментом данный крепеж будет забиваться или закручиваться. Например, при отсутствии дрели или шуруповерта, заморачиваться саморезами не стоит, ведь отвертка тут не поможет. Тем не менее, предпочтительнее, конечно, саморезы. Вероятность того, что они вылезут наружу, практически равна нулю, в отличие от гвоздей. Кстати, слишком длинные саморезы не нужны, ведь их можно вкручивать наискосок. В этом случае даже короткие саморезы окажутся подходящими.

Подготовка заготовок

Данный процесс нужно начинать со сборки столешницы, так как её размеры будут определять размеры лесов. Кроме того, все остальные элементы будут крепиться именно к столешнице.
Если в качестве столешницы используется дверное полотно, желательно удалить с его рабочей поверхности все выступающие детали — ручки, петли и прочее. При необходимости, дверь можно распилить простой ножовкой или электролобзиком. Если «козлы» нужны совсем небольшие, то из одной двери получится аж две столешницы.
При отсутствии дверного полотна, придется монтировать для столешницы каркас. Причем это и будет первым шагом в сборке строительных лесов. А вот обшивать этот каркас удобнее в самом конце всего процесса.


Отпилив одну ножку подходящей длины, остальные нужно замерить и отметить именно по ней, чтобы их длина точно была одинаковой. После этого ножки прикручивают к каркасу столешницы, положив её на пол. Кстати, если полы вполне ровные, то выравнивать наклон ножек очень удобно с помощью строительного уровня или отвеса. Желательно, чтобы ножки стояли строго вертикально.
Диагональные и горизонтальные перемычки особо заготавливать не нужно, гораздо проще отпилить лишнее после монтажа.

Сборка стола

Закрепив ножки, можно заняться перемычками. Каждая ножка обязательно должна быть усилена двумя диагональными перемычками, закрепленными за каркас столешницы с двух её сторон. Причем монтаж этих элементов необходимо производить с внутренней стороны каркаса, чтобы ничего не торчало снаружи. Для сведения, мост автомобиля крепится к его кузову такими же «укосинами», называемыми реактивными тягами, так что надежность такого метода давно проверена.
С торцов стола необходимо смонтировать две дополнительные горизонтальные перемычки, которые станут ступеньками. Поэтому данные элементы должны быть хорошо закреплены и иметь соответствующую прочность, ведь они должны будут легко выдерживать вес человека.
Когда каркас всей конструкции готов, можно ставить его на ноги и, убедившись в устойчивости стола, смонтировать рабочую поверхность столешницы. При недостаточной устойчивости необходимо просто перекрутить нужные диагонали, немного сместив их. Такими действиями можно добиться полного отсутствия всяческих «качелей».
Еще нужно отметить, что любые острые углы, концы, торчащие гвозди и прочие опасные вещи совершенно недопустимы, так как кто-нибудь обязательно за них зацепится и получит травму.






Надежные строительные леса — залог успеха при многих видах отделочных работ, и экономия времени и средств на сборку хорошего «козлика» наверняка вылезет боком!

sdelaysam-svoimirukami.ru

Строительные леса своими руками — как сделать подмости

Строительные леса представляют собой временное инженерное сооружение, предназначенное для доступа к строящемуся объекту, размещения строительного материала, подсобного инвентаря и инструментов. После завершения работ на объекте эти конструкции обязательно демонтируются.

Конструктивно леса выполняются обычно в виде многоярусных построек, состоящих из наращиваемых поэтапно уровней с соединительными лестницами и специальными ограждениями. Помимо этого леса могут использоваться при проведении капитальных ремонтных и отделочных работ в малоэтажном строительстве в условиях, когда привлечение специальной высотной техники нецелесообразно.

В качестве примера мы можем привести случаи использовании лесов при работах по кладке и оштукатуриванию стен небольшого загородного дома, что обеспечивает выполнение всех предусмотренных нормативами требований по технике безопасности.

Виды лесов

Леса, используемые в ходе проведения строительных мероприятий, могут заметно отличаться по своей конструкции. И если вы задались вопросом о том, как сделать строительные леса самостоятельно, то вам, прежде всего, следует ознакомиться с некоторыми из наиболее распространенных на сегодня конструкций. Леса в самом общем случае бывают:

• штыревыми;
• клиновыми;
• рамными;
• хомутовыми.

О достоинствах и недостатках того или иного вида лесов можно сказать следующее.

Штыревые строительные леса

Леса штыревого типа характеризуются очень высокой скоростью сборки и разборки. Клиновые леса гарантируют строителям возможность «держать» большие рабочие нагрузки. Леса рамного типа уникальны из-за своего небольшого веса. Хомутовые леса не совсем практичны и используются, как правило, только при работах на достаточно сложных объектах и имеют часто индивидуальный характер.

Практика взятия лесов в аренду у специализированных фирм с последующей самостоятельной доставкой и установкой на месте (входящей, кстати, в стоимость заказа) вполне разумна, поскольку заметно упрощает все процедуры по монтажу и демонтажу этой строительной конструкции.

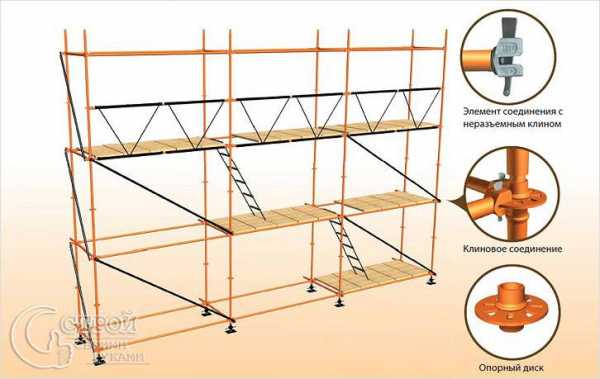

Клиновые строительные леса

Разумность этого способа организации строительных работ объясняется ещё и тем, что экономия от проведения этого мероприятия по времени очень чувствительна. А это в определённой ситуации может иметь решающее значение для своевременного завершения проводимых работ.

Если вы решили построить строительные леса своими руками, то вам необходимо знать, что сооружённые собственными силами леса должны изготавливаться согласно действующим нормативам или инструкциям их производителей.

Дело в том, что кажущаяся простота конструкции лесов внешне очень обманчива, и самое небольшое отклонение от нормируемых показателей может привести к потере их жесткости и устойчивости. В качестве примера можно отметить то, что небольшой «недоворот» резьбовых соединений или наличие незначительного люфта в сочленении, а также недостаточно плотное прилегание поверхностей в местах контакта могут в определённой степени повлиять на устойчивость всей конструкции в целом.

Изготовление строительных лесов

Несмотря на всю важность и ответственность рабочих процедур по строительству лесов они, тем не менее, не считаются очень сложными сооружениями. В том случае, если вы решили построить свой собственный загородный дом – вам вполне подойдёт вариант изготовления лесов собственными силами. Согласно действующим строительным нормативам возведение лесов из бруса и досок для собственной постройки разрешается при наличии в ней не более двух ярусов (два метра высотой).

При этом последовательность операций по одному из известных вариантов сборки лесов обычно выглядит следующим образом.

1. Для изготовления вертикальных стоек берётся строительный брус 10х10см; причём для повышения устойчивости эти стойки должны сверху чуть-чуть сходиться.
2. К стойкам крепятся поперечины из доски 4см, формирующие рассредоточенные по периметру квадрата опорные площадки, на которые и укладывается впоследствии настил.
3. Настильные «полы» каждого из ярусов, а также повышающие общую жёсткость конструкции крестовины делаются обычно из горбыля, всегда остающегося после демонтажа фундаментной опалубки.
4. В торцевой части конструкции можно расположить ступеньки, устанавливаемые на шурупы или длинные саморезы.

Монтаж строительных лесов

Подобная конструкция не рассчитана на большую нагрузку – вот почему не следует допускать на такие самодельные леса более 2-х человек и нагружать их слишком тяжелым материалом (мешками с цементом и кирпичом).

При больших строительных нагрузках лучше всего воспользоваться специальными лесами, сооружаемыми на основе металлических труб и собираемыми по типу конструктора (правда для их сборки вам потребуется много времени).

Другой вариант конструкции лесов предполагает использование тех же стоек, но уже изготовленных из доски 50х100мм, причём расстояния между стойками в зависимости от размеров объекта могут иметь значения от 2 до 2,5 метров. Такие леса рассчитаны на общую ширину не менее1 метра, в противном случае на них неудобно будет работать. Вертикальные стойки связываются между собой «крест на крест» при помощи более тонких досок (25-30мм). Крепёж конструкции осуществляется при помощи гвоздей размером 100-120мм.

На нужной вам высоте крепятся перемычки из «пятидесятки», а уже на последние укладывается настил из тех же досок и крепко прибивается к ним. С внешней стороны лесов необходимо установить доску, играющую роль ограждения. В случае необходимости сооружается второй ярус, расположенный над первым настилом и оборудованный той же ограждающей доской.

Особое внимание следует уделить обустройству упоров, с помощью которых вся конструкция фиксируется (прижимается) к возводимому строению по направлению к стене. Это достигается за счёт надёжного крепления стоек к стенам возводимого сооружения с помощью дополнительных досок или монтажа специальных наклонных упоров.

При выполнении всех этих условий вы смело можете выполнять любые строительные и ремонтные работы на своём участке.

stroysvoimirukami.ru

Строительные леса своими руками | Екатеринбург

При строительстве жилого дома многие процессы нужно выполнять на высоте, а потому без надежных лесов не обойтись. Самое оптимальное решение – изготовить строительные леса своими руками, тогда не придется платить за аренду и тратить время на транспортировку конструкции. Они бывают деревянными и металлическими, и в зависимости от материала, технология сборки имеет определенные отличия.

Строительные леса своими руками

Конструкция и виды лесов

Содержание статьи

• 1 Конструкция и виды лесов
• 2 Как собрать деревянные леса
  • 2.1 Шаг 1. Изготовление рамы
  • 2.2 Шаг 2. Сборка каркаса
  • 2.3 Шаг 3. Монтаж настила
• 3 Сборка металлических лесов
  • 3.1 Шаг 1. Подготовка распорок
  • 3.2 Шаг 2. Изготовление переходников
  • 3.3 Шаг 3. Сборка рамы
  • 3.4 Шаг 4. Монтаж секции
  • 3.5 Шаг 5. Изготовление настила
  • 3.6 Шаг 5. Покраска лесов
  • 3.7 Видео — Строительные леса своими руками

И деревянные, и металлические леса имеют одинаковые элементы:

• опорные стойки;
• лестницы;
• настилы и перемычки для него;
• ограждающие перила;
• упоры;
• горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Виды лесов	Описание
рамные	металлические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые	очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые	редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовые	это универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

Хомутовые леса

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Строительные леса своими руками

Для работы потребуется:

• брус 100х100 мм;
• доски толщиной 30 мм;
• доски сечением 100х50 мм;
• гвозди;
• молоток;
• уровень;
• рулетка;
• дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Шаг 1. Изготовление рамы

Строительные леса из дерева

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

Приставные леса с четырьмя конвертами

Примерные размеры конвертов

Конверт с упором

Конверт

Деревянные строительные леса

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие н3рузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

• трубы сечением 30х30 мм и длиной 1,5 м;
• трубы диаметром 15 мм;
• трубы 25х25 мм;
• обрезная доска толщиной 40 мм;
• алюминиевая лестница;
• саморезы и болты;
• болгарка;
• дрель;
• сварочный аппарат;
• уровень.

  Металлические самодельные леса

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина

kamburg.ru

Леса строительные своими руками – виды, расчеты, монтаж + Видео

Конструкция строительных лесов – выбираем свою модель

Когда начинается практическая работа, даже для отделки потолка в обычной «малометражке» оказываются необходимы вспомогательные подмостки, леса. В ход идут стремянки, табуреты, столы. Для работы такое «оборудование» достаточно неудобно. Как-то само собой всплывает понимание необходимости и важности того, как сделать строительные леса быстро и надежно.

Их изготавливают из различных материалов, но чаще всего конструкция строительных лесов может быть деревянной, металлической или комбинированной из металла и древесины. А поскольку леса и подмости нужны временно (для обеспечения доступа к месту проведения работы, размещения необходимых инструментов и материалов) их конструкции должны предусматривать демонтаж и возможность повторного использования материалов.

Устройство строительных лесов может быть клиновым. Этот тип отличается высокой нагрузочной способностью, жесткостью и надежностью. Штыревые конструкции обеспечивают высокую мобильность за счет простоты сборки и демонтажа из стандартизованных элементов.

Рамная конструкция лесов обладает малым весом. Для сложных фасадов применяются хомутовые вспомогательные леса, отличающиеся индивидуальной подгонкой. Важной для всех типов лесов характеристикой является устойчивость и прочное примыкание этих сооружений к поверхности стен.

Конструкционный расчет строительных лесов для промышленного использования ведется с учетом всех перечисленных требований. Принимается во внимание максимальное число работающих, необходимое количество материалов, инструментов и оборудования. Для лесов с металлическими элементами предусматривается даже необходимость молниезащиты. Толщина досок настила должна обеспечивать его жесткость, рабочие площадки оборудованы внешними защитными поручнями и т.д.

Схема строительных лесов – что нужно знать перед работой

Для монтажа, например, трубчатых пространственных конструкций из стоек и ригелей, соединяемых на крюках и патрубках безболтовым способом, применяется разработанная с учетом фасадных особенностей схема лесов. Согласно правилам, перед сборкой выполняется осушение, планировка и тщательное уплотнение прилегающих грунтов, так как примерная нагрузка может составить свыше половины тонны на метр яруса. И это, если для подъема грузов на нем не оборудована специальная стрела.

Показывающие, в какой последовательности и как собирать строительные леса, чертежи используются для разбивки осей, общей разметки и укладки опор и опорных подкладок, крепления башмаков под стойками. Точность выполнений этих работ важна для последующей установки горизонтальных ригелей, ограждений и настила.

Как правило, высота стоек составляет от двух до четырех метров. Они должны устанавливаться и крепиться на башмаки к специальным анкерным стеновым креплениям.

Схема строительных лесов может включать стандартные опорные раскосы, увеличивающие общую жесткость всего каркасного сооружения. Шаг между опорными стойками определяется длиной ригелей, но в общем случае он не превышает двух метров. Ширина настила должна обеспечивать возможность безопасных манипуляций и проведения работ (до полутора метров).

Рекомендуемая толщина досок – не менее сорока миллиметров. В ходе монтажных работ вертикальность стоек и горизонтальность ригелей проверяется при помощи отвеса и уровня. Для стоек допускается незначительное (до двух миллиметров) схождение вверху, а отклонения других элементов могут составить до трех миллиметров.

Леса строительные своими руками – приступаем к работе

Приведенные описания дают понимание того, как изготовить строительные леса. В отношении подмостей можно сказать, что эти одноярусные конструкции предназначены для работ, требующих перемещения по фронту их выполнения, таких как кладка кирпича, внутренняя отделка и т.п. Понятно, что подмости должны быть достаточно длинными и широкими, обладать повышенной прочностью и жесткостью наряду с устойчивостью и небольшим весом, оборудованы удобными ступеньками или лесенками.

Самодельные строительные леса, как правило, выполняются из дерева. Использование их оправдано при высоте строений до десяти метров, т.е. при малоэтажной застройке. Для стоек используется длинномерный брус сечением 0,1×0,1 м или лес-кругляк соответствующего диаметра. Для устойчивости опор их концы можно заострить и прикопать в грунт. Нельзя допускать увеличения расстояния между верхними концами опор: лучше, если они кверху немного сходятся. Верхние части примыкающих стоек, обязательно крепятся к стене.

На уровне каждого яруса (высотой до 2,5 метров) устанавливаются поперечные брусья. Они составляют обвязку по периметру. На стойках такие поперечины укрепляются доской толщиной не меньше сорока миллиметров. Такую же доску нужно использовать для настила. Если его длина не будет ограничиваться двумя метрами, возможно, потребуется устройство раскосов (та же сороковка).

Все крепления лучше выполнять на оцинкованных саморезах, позволяющих после окончания работ выполнить демонтаж конструкции. Как установить строительные леса своими руками, видео покажет более наглядно. Не следует забывать о надежном, прочном и удобном подъеме и спуске с лесов и подмостей.

ogodom.ru
