Изготовление деревянной лестницы своими руками: руководство

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

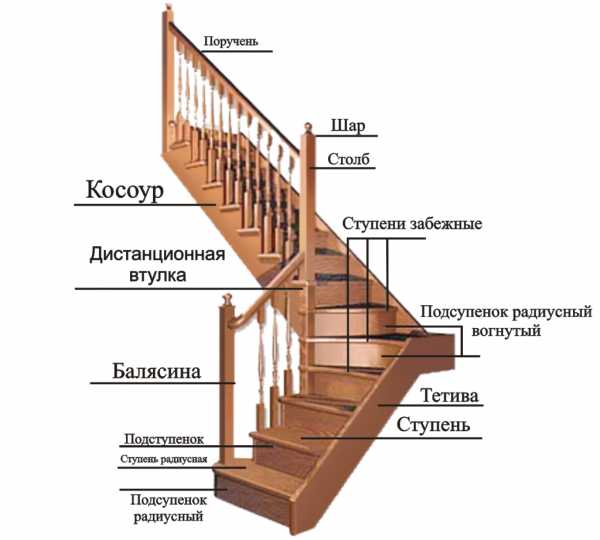

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

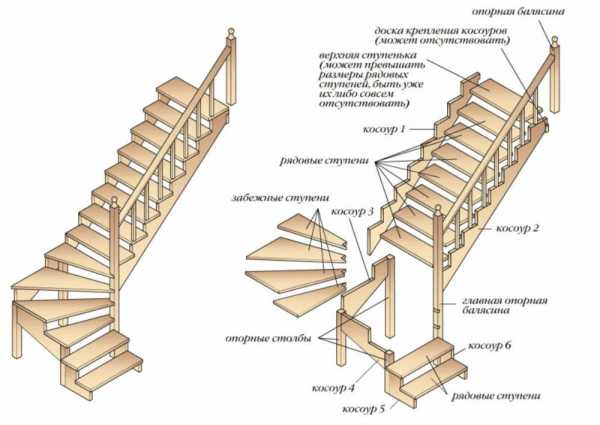

Устройство деревянной лестницы

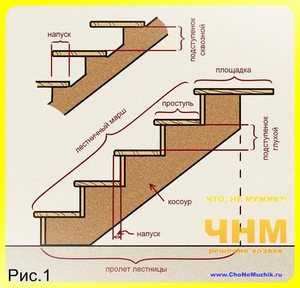

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

  • Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
  • Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

  • Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
  • Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
  • Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
  • Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
  • Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
  • Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) – группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

  1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
  2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.

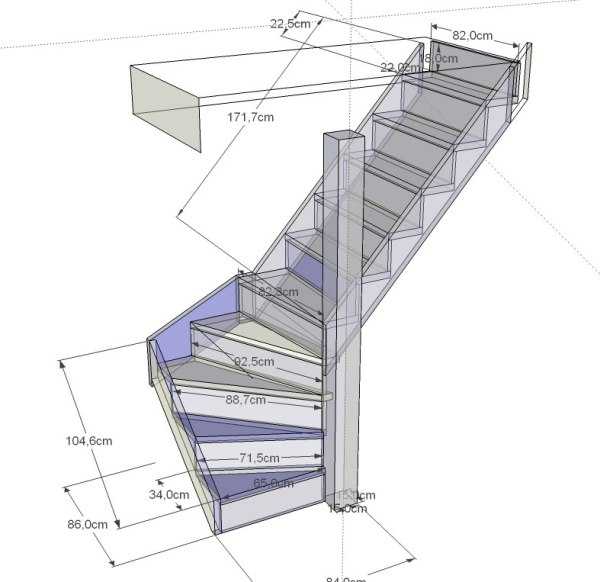

  3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.

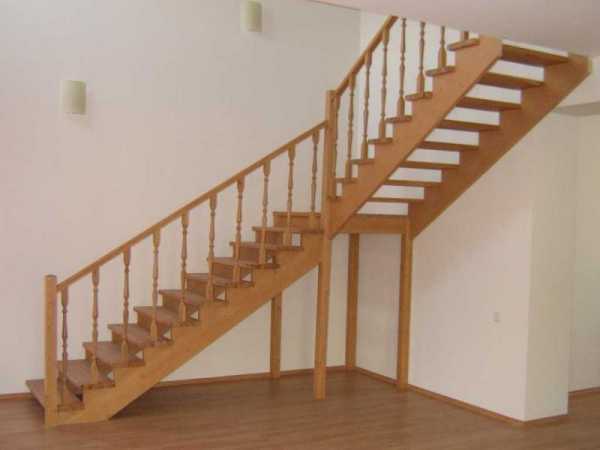

  4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
  5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.

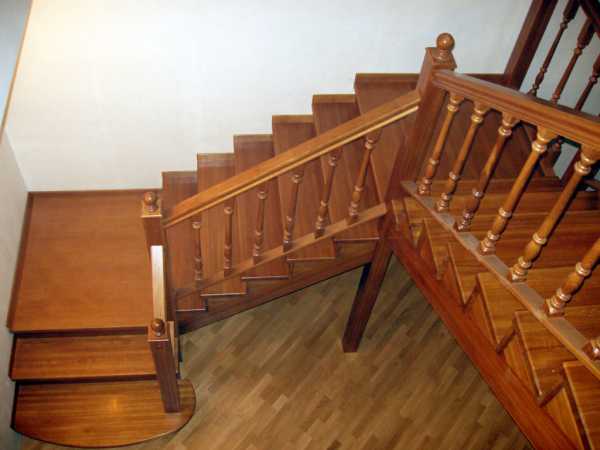

  6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
  7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

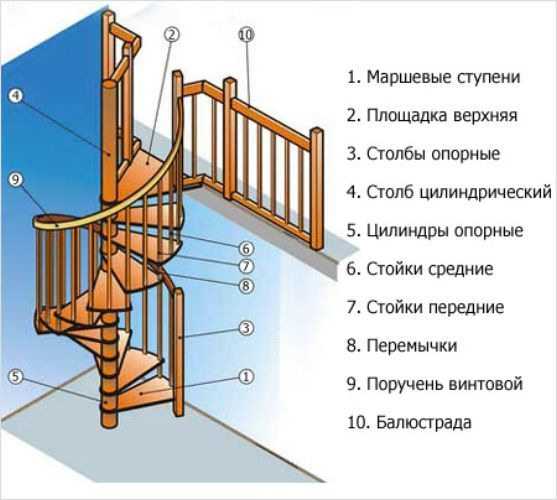

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

  • с консольным защемлением ступенек на внутреннем столбе;
  • с опорой ступенек на внутренний столб и периметральные стены;
  • с консольной опорой ступенек на обсадную трубу;
  • с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Винтовые лестницы позволяют экономить пространство

Виды конструкций

Перед тем как сделать деревянную лестницу, следует подобрать оптимальный вариант конструкции для своего помещения.

Существуют следующие популярные типы конструкций:

Самой простой является лестница прямой формы, которая обеспечивает прямолинейное перемещение по маршу.

Более подробно об этом читайте в статье о видах дизайна деревянных лестниц.

Изготовление деревянной лестницы своими руками с наглядной пошаговой инструкцией рассмотрим более детально. Процесс включает в себя два основных этапа: проектирование и монтаж.

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

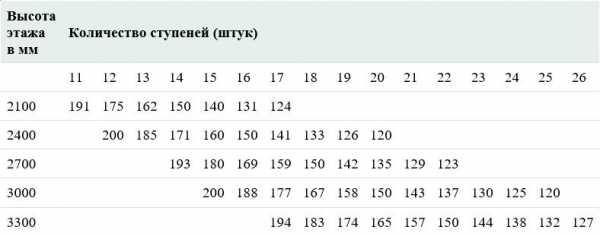

Зависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Оптимальный диапазон уклона лестницы выделен зеленым цветом

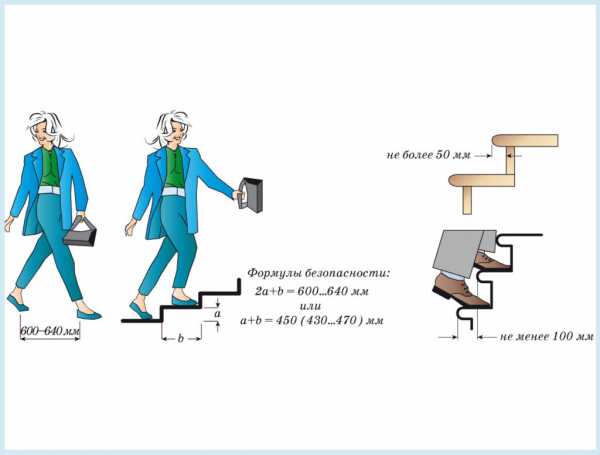

Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

Оптимальным считается уклон 23-36 градусов, но часто не получается соблюсти необходимый угол из-за малой площади помещения (чем более крутым будет уклон, тем меньше площади он будет занимать).

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Определение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

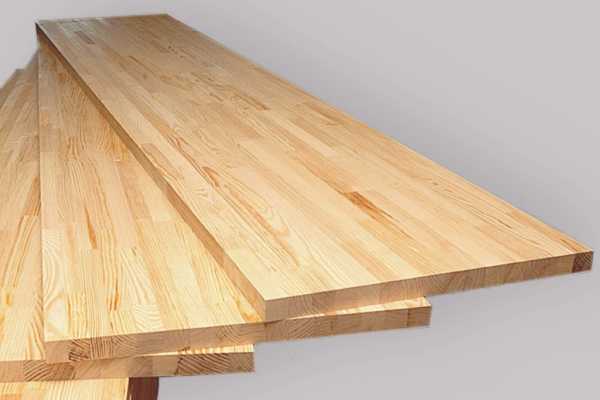

Выбор материала

После того как выполнены все расчеты, нужно закупать материалы. Для этого потребуются доски разной длины и плотности: для ступенек толщина составляет 3-4 см; для подступенков – 2-2,5 см; для тетивы или косоура толщина равна 5 см, а высота – 150-250 мм. Поручни и балясины лучше купить готовые, так как для их производства потребуется токарный станок и брус размером 10х10, 15х15 см. Для фиксации комплектующих потребуются саморезы и гвозди, а также металлические уголки для усиления.

Изготовление деталей и монтаж лестницы

Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

Сборка тетивы или косоуров

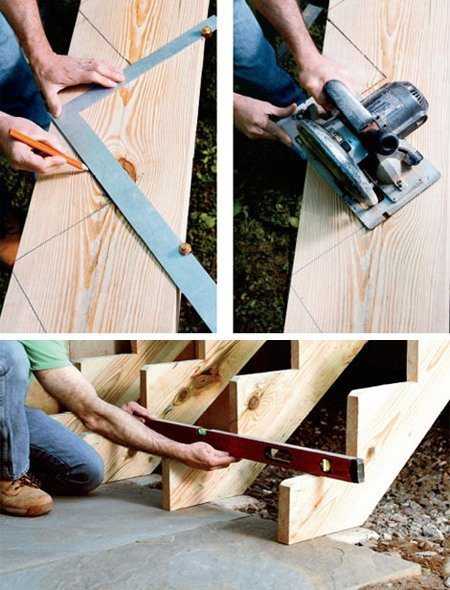

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

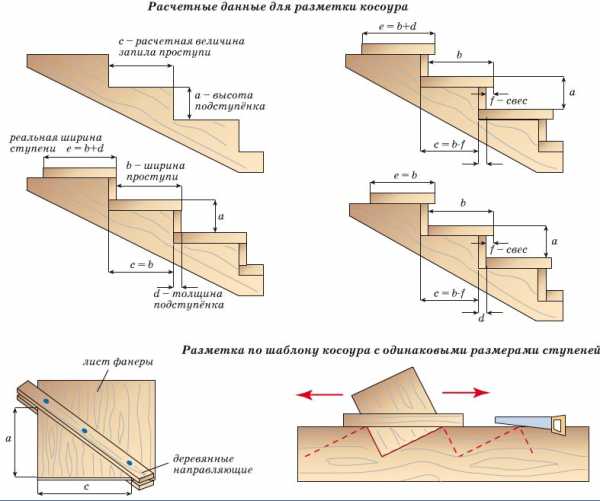

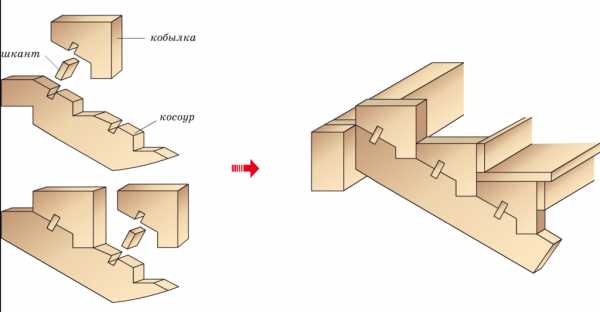

Разметка цельного косоураВариант изготовления косоура с кобылкамиСборка тетивы со стяжками жесткости

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Установка ступеней и подступенков

Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

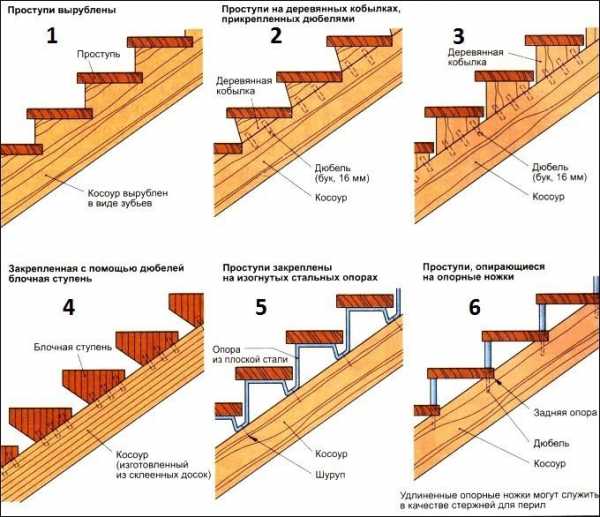

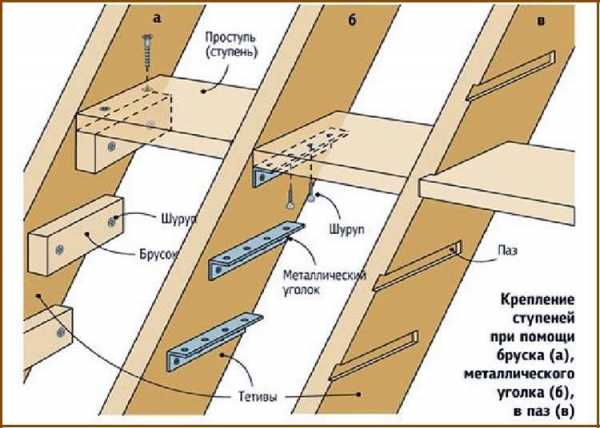

Способы установки ступеней на косоурВарианты крепления ступеней к тетиве



После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

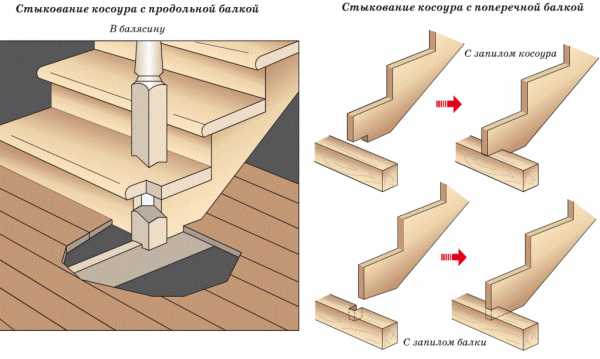

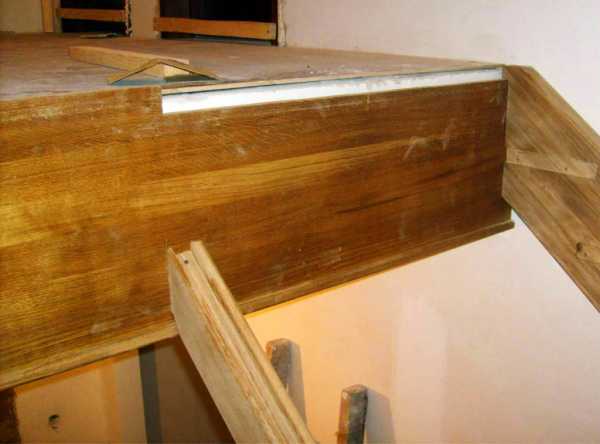

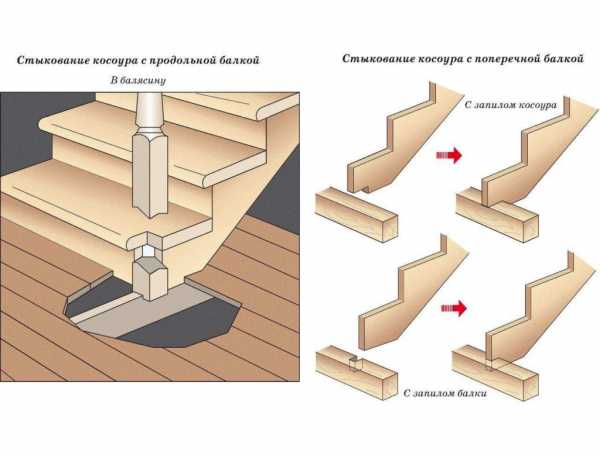

Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы.Крепление косоура к полу

Монтаж ограждений

Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

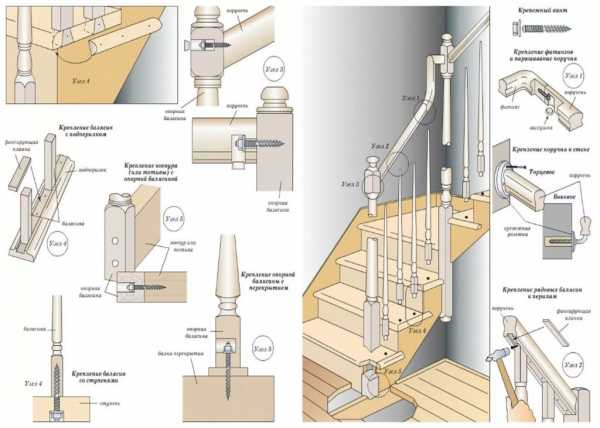

Схема крепления ограждений

Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

Крепление балясин на шканты

После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

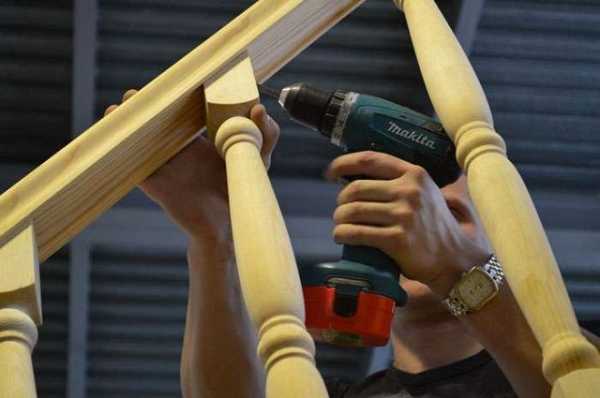

Крепление балясин с перилами

Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.


domzastroika.ru

Деревянная лестница своими руками: пошаговая инструкция

На сегодняшний день большинство частных домов строятся на два или более этажа. На этой почве возникает вопрос о необходимости перемещения по дому, а точнее, постройке лестницы. Для такого сооружения можно использовать различные материалы как традиционные, так и эксклюзивные. Но многие владельцы загородных домов в целях экономии средств интересуются как построить лестницу своими руками.

Виды деревянных лестниц

Первое, что нужно учитывать при разработке чертежа проекта, это размер площадки под лестницу. Также при выборе конструкции нужно учитывать стоимость материалов, удобство конструкции в использовании (при спуске и подъёме), особенно если её устанавливают для ежедневного пользования. На эстетичность данного сооружения тоже необходимо обращать внимание, так как оно должно вписываться в стиль и интерьер комнат. Деревянные лестницы разделяют на два вида — маршевые и винтовые. Для того, чтобы выбрать для себя, какую же лучше устанавливать, необходимо понять плюсы и минусы каждой из них.

Винтовые лестницы из дерева

Винтовые конструкции имеют довольно сложную форму, но основной их плюс в том, что они занимают минимум места, что особенно важно в маленьком доме. Необходимо отметить, что подобные лестницы устанавливают достаточно редко, если сравнивать с маршевыми. Это объясняется тем, что они сложно устанавливаются и эксплуатируются. Особенно если подниматься с крупногабаритной техникой.

Тем не менее, у таких конструкций есть много поклонников. Винтовые лестницы могут стать настоящим элегантным элементом интерьера. К тому же компактным.

При монтаже винтовых сооружений нужно провести точные расчёты, так как допущение маленькой ошибке при установке может в последующем привести к множеству травм.

Маршевые конструкции

Такие сооружения отличаются более высокой устойчивостью и прочностью, чем винтовые. Хотя и винтовые конструкции занимают намного меньше места, чем маршевые, они устанавливаются реже.

В основном в частных домах устанавливают конструкции с одним или двумя маршами. Но в принципе их может быть и больше. Они также имеют много разнообразных вариантов конструкций.

Для экономии места маршевые конструкции устанавливают на два марша, и при этом вторая часть может быть развёрнута к первой от 90 до 180 градусов. При планировании главная цель — это создание комфортных условий пользования такой конструкцией.

Иногда для удобства устанавливают криволинейные маршевые лестницы. Плавный поворот обеспечивается установкой угловых ступеней. Такие ступени также можно устанавливать на двухмаршевых конструкциях вместо площадки между ними.

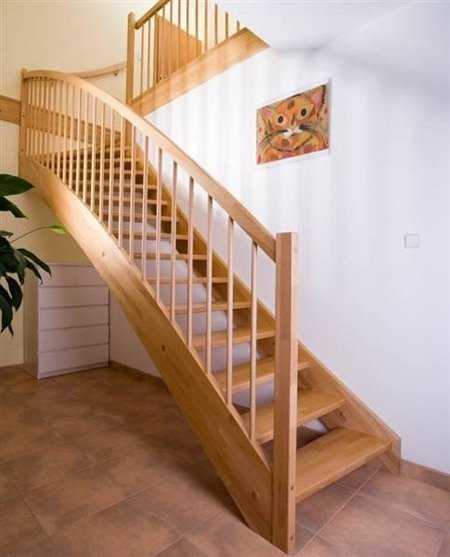

Одномаршевая деревянная

Одномаршевая конструкция

— самый популярный вариант среди хозяев частных домов и не только. Лестница может быть расположена как посреди комнаты, так и возле стены.

Площадь под одномаршевой конструкцией тоже используют с пользой. Например, если установить перегородку и поставить небольшую дверь, выйдет функциональное хозяйственное помещение для хранения вещей и инструментов.

Также необходимо отметить то, что плюсом является большая прочность таких конструкций, так как они имеют дополнительную опору в виде стен.

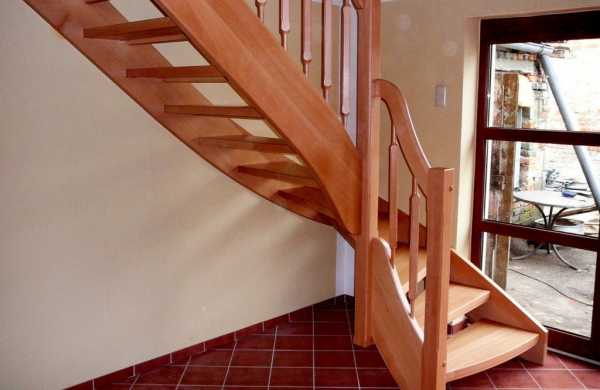

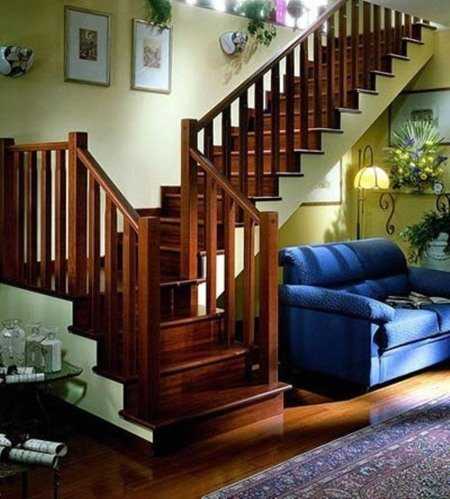

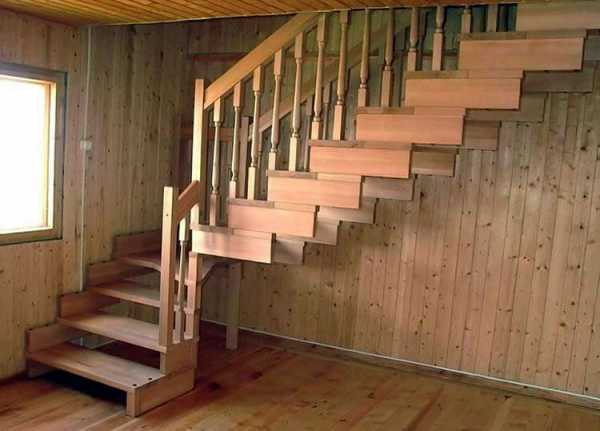

Конструкция с поворотными ступенями

Одномаршевую лестницу с поворотными нижними ступенями, как правило, устанавливают для подчёркивания интерьера или из-за особенностей планировки помещения. Например, если на стене возле будущей лестницы установлено окно и его никак не хочется закрывать двухмаршевой конструкцией.

При правильном подходе не только к конструкции, но и к интерьеру помещения, поворотные ступени придадут комнате элегантности. При этом ни капли не теряется их функциональность.

Двухмаршевая простая

Лестница, которая имеет два марша и поворотную площадку между ними, используется часто тогда, когда есть необходимость в установке такой конструкции над входной дверью, тем самым существенно сэкономив место. Тем более она очень компактна, и чулан для хранения вещей под ней тоже можно сделать.

Подготовка к строительству

Самым популярным материалом для постройки таких конструкций по праву считается дерево. Прежде чем приступать к работе по установке деревянной лестницы, нужно продумать некоторые возможные нюансы. В первую очередь необходимо определиться с типом конструкции.

К примеру, винтовая лестница занимает намного меньше места. Но минусом является сложность производства и монтажа такой лестницы. Тем более по таким лестницам очень неудобно передвигаться, так как они довольно узкие и «габаритному» человеку тяжело по ней подниматься и опускаться. А о переносе какой-либо техники вообще разговора быть не может.

Одним из самых популярных типов лестниц в частных домохозяйствах является маршевая лестница. Сделать своими руками деревянную лестницу не составляет никакого труда. Они очень комфортные и просторные. Сооружения такого типа бывают с одним или двумя пролётами, но принципиальной разницы в технике исполнения нет.

Также нужно учесть несколько моментов:

  • Сколько места в доме хозяин готов выделить под установку.
  • Какое расстояние между этажами.
  • Какую нагрузку она ежедневно должна выдерживать.
  • Какие элементы будет иметь конструкция, её высота, ширина, длина и т. п.

Предварительная разметка места под монтаж

После определения с формой и типом конструкции необходимо подготовить все материалы для работы. Чтобы не переплачивать за лишний приобретённый материал, нужно тщательно продумать конструкцию и сделать точный чертёж.

Для этого следует высчитать все показатели:

  • Необходимо сделать расчёты полной высоты сооружения. Сделать это можно. измерив расстояние между полом нижнего и верхнего этажей.
  • Количество ступенек и их высота. На практике ступеньки делают от 15 до 20 сантиметров в высоту. Но брать можно среднее значение 17−18 см. Измерить количество ступенек можно, поделив общую высоту лестницы на высоту каждой ступеньки. Если в результате получилось неровное число, то можно уменьшить высоту нижней ступеньки.
  • Верхняя часть ступеньки. Здесь тоже имеются определённые нормы. Принято верх делать 22−40 сантиметров.
  • Ширина самой лестницы. Определённых правил не существует. Необходимо учитывать свободное пространство в комнате и расходы на материалы.
  • Длина лестницы измеряется умножением ширины каждой ступени на их количество. Если конструкция выходит очень длинной, то можно уменьшить ширину проступи или разделить её на два марша.

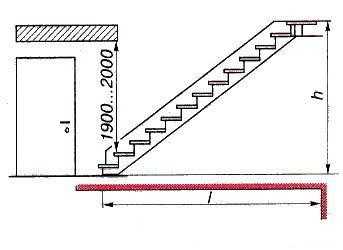

Не стоит забывать о просвете над лестницей. Когда человек среднего роста будет проходить по ней, то он не должен пригибаться или биться головой об потолок.

Необходимые материалы и инструменты

Измерив все параметры конструкции и сделав чертежи, можно переходить к закупке и подготовке всех необходимых материалов. Для подобных конструкций можно использовать дерево разных пород. Мастера в основном рекомендуют использовать дуб, бук или лиственницу. Но эти породы дерева очень дорогостоящие. Более экономный вариант — хвойные деревья. Тем более они тоже имеют достаточную прочность для таких работ и хорошо поддаются обработке.

При покупке основного материала нужно обязательно обращать внимание на его качество. На нём не должно быть прогнивших частей, выпавших сучков, трещин и различных деформаций. Древесина должна также быть хорошо высушена. Сучки на дереве допускаются, но не в большом количестве. Такое дерево считается второсортным. Из него мебель нельзя делать и лучше пустить на переработку.

Для монтажа необходимо:

  • Два бруска для косоуров, толщина которых должна быть минимум 50 мм, а длина в соответствии с длиной марша. Скреплять два бруска нельзя.
  • Доски минимум 4 сантиметра толщиной для проступи каждой ступеньки.
  • Доски для подступов толщиной 3 сантиметра.
  • Другие необходимые детали лучше покупать уже в готовом виде, так как это будет выглядеть более привлекательно. Токарь сможет сделать красивые фигурные балясы. Без специальной подготовки их сделать самостоятельно достаточно сложно. Перила тоже должен делать столяр.
  • Анкерные болты, шурупы и саморезы для скрепления конструкции.

Кроме материалов нужно предварительно подготовить нужный инструмент:

  • Измерительные инструменты (рулетка, уголок, линейка строительная).
  • Дрель для проделывания отверстий (можно использовать аккумуляторную).
  • Ножовка по дереву и по металлу. Как альтернативу можно использовать пилу электрическую и лобзик.
  • Набор отвёрток или шуруповёрт с разными насадками.
  • Стамеска и молоток.
  • Наждачная бумага.
  • Рубанок.

Возле места постройки постоянно должен находиться ранее проделанный чертёж для того, чтобы сверяться и не сделать ошибки.

Постройка и монтаж лестницы

Следующим шагом является монтаж лестницы деревянной своими руками. Пошаговая инструкция нужна для правильной и поочерёдной сборки. Когда чертёж в руках и все материалы с инструментами готовы, тогда можно начинать работу по сборке конструкции.

Необходимо следовать таким этапам работы:

  1. Две балки для косоуров обрезать до запланированной длины лестницы.
  2. Далее в этих балках нужно пропилить места для ступенек. С помощью строительной линейки вымеряем на балке высоту каждой ступени и проступи. Карандашом отмечаем нужный диапазон и вырезаем лишнюю часть на балке. Второй косоур можно вырезать по шаблону первого. Так можно упростить себе задачу.
  3. Потом необходимо установить косоуры на их места. Их верхний край должен быть расположен ровно с полом второго этажа, а нижний плотно прижиматься к полу. Также нужно следить за точным горизонтальным расположением всех вырезов под ступеньки с помощью уровня.
  4. Косоуров может быть от одного до трёх и больше, в зависимости от ширины конструкции. Но в основном делают лестницу на две опоры.
  5. Если делать два косоура или больше, то их нужно надёжно между собою скрепить. Для этого делаем выпилы в верхней и нижней части и скрепляем анкерными болтами. При возможности прикрепляем косоуры к стене.
  6. Следующим этапом будет монтаж подступенок. Для этого берём заранее подготовленные доски и обрезаем согласно сделанному чертежу. После этого тщательно шлифуем и крепим к основе с помощью саморезов.
  7. Потом нужно установить проступи. Также как и подступенки, их нужно отрезать в соответствии со сделанным чертежом и отшлифовать. Лицевой торец каждой из них нужно отфрезеровать до получения полукруглой стороны. Тогда крепить к основе с помощью шурупов.
  8. После этого необходимо монтировать балясины и перила с помощью шпилек.

На этом этапе сборка закончена. Осталось только покрыть всё слоем лака или краски. Перед покраской можно нанести шар антисептика для защиты от вредителей. Если есть желание сделать лестницу в деревянном доме, то сделать это можно тоже с лёгкостью. Главное, следовать правильно подготовленному чертежу, подобрать качественные материалы и необходимые инструменты. Дальше приложить немного усилий — и шикарный, удобный и нужный элемент интерьера в распоряжении его хозяина. Лестница украсит дом и сделает жизнь проще.

sotka.guru

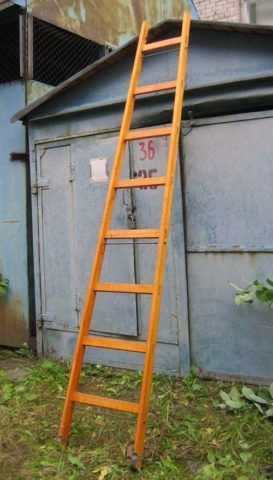

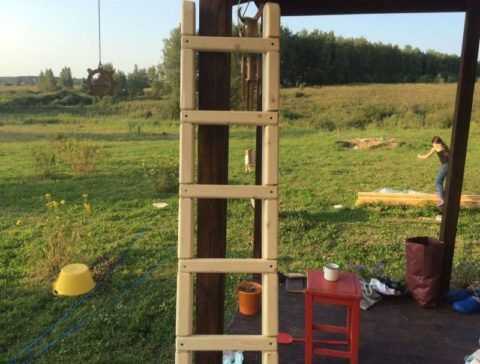

Деревянная приставная лестница своими руками


Всем здравствуйте!
Как добраться до предмета, который находится на недосягаемой для вас высоте ? Как собрать фрукты с самой вершины дерева или произвести покраску дома? Такие вопросы, скорее всего, посещали вас не один раз, именно для этих целей было изобретено специальное приспособление, которое называется Стремянка.

Стремянки — это, пожалуй, самые популярные и необходимые лестницы, их применяют в быту, и в других сферах деятельности.
В данной статье будет описан способ изготовления приставной лестницы, с подробным фото отчетом.

Для изготовления лестницы нам потребуется :

Материалы:

— два бруса 60*40 мм;
— брус 50*35 мм;
— саморезы;
— краска.

Инструмент:

— ножовка по дереву, или другой имеющийся режущий инструмент;
— шлифовальная машинка;
— дрель;
— молоток;
— топор;
— монтировка.

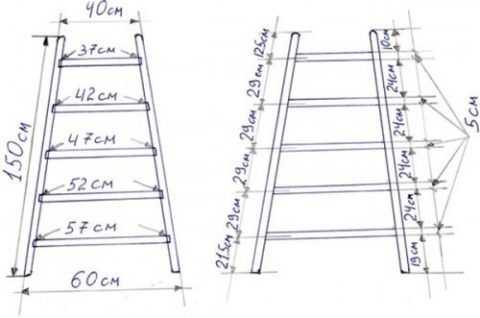

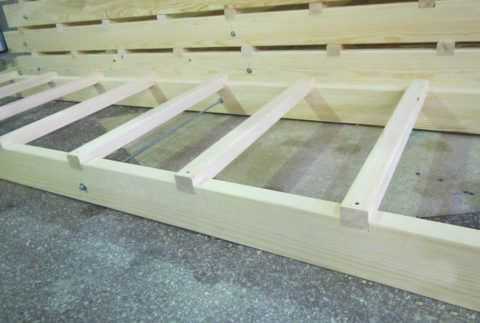

Начнем с того, что возьмем две вертикальные тетивы с сечением бруса 60*40 мм, его длину берем на свое усмотрение, в данном случае длина составляла 3,6 м.

Для того, чтобы лестницу сделать прочной и верхняя грань ступенек при наклоне была горизонтальной, делаем специальные зарубки, наносим разметку в тех местах, где планируем устанавливать ступеньки, расстояние между перекладинами берем 30 см. Брус для ступенек используем с сечение 50 мм, согласно этим размерам делаем разметку, ее наносим с обеих сторон тетивы. Далее отмечаем глубину зарубки – 15-20 мм. Полученные метки соединяем между собой косой линией, как показано на фото.

Затем при помощи острого топора и молотка снимаем под углом часть древесины, но перед этим ножовкой нужно сделать углубление по размеченной линии, это для того, чтобы брус не раскололся в ненужном для нас месте.

Топор используем в качестве рубанка, выравнивая угол зарубки.

Аналогичным способом делаем зарубки на обеих тетивах.

Далее при помощи шлифовальной машинки обрабатываем поверхность бруса.

Нужно тщательно выровнять сделанные нами зарубки.

Теперь при помощи краски окрашиваем внутреннюю часть зарубков. Откладываем их до полного высыхания.

Далее берем брус с сечением 50*35 мм для ступенек, его нужно немножко доработать. Берем рубанок и при помощи него снимаем фаску. Такую же операцию делаем на каждом бруске.

Затем нужно сделать одну из сторон брусьев базовой, для этого берем угловую линейку и при помощи карандаша наносим разметку.

Когда все готово, при помощи режущего инструмента отпиливаем все неровные края, после этого обрабатываем поверхность шлифовальной машинкой, торцы сглаживаем.

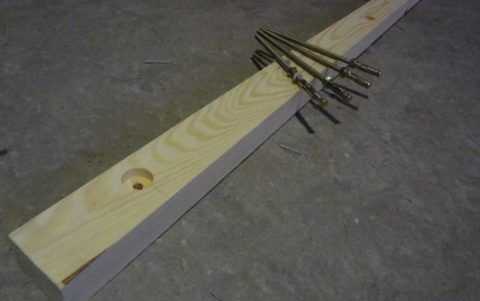

Теперь можно переходить к изготовлению верхней и нижней перекладины лестницы. Для того, чтобы отличить верх и низ лестницы, ее нужно сделать с небольшим сужением. Верхняя часть должна быть короче нижней. Ширину лестницы берем 65 см снизу и 55 – сверху. Размеры можно взять другие на свое усмотрение. При помощи рулетки отмечаем длину.

С помощью угольника наносим разметку в том месте, где будет производиться распил будущей ступеньки.

Начинаем распил.

Когда ступеньки готовы, обрабатываем торцы шлифовальной машинкой.

Далее на краях бруса находим центр, для этого нужно отступить от каждого из краев на половину толщины тетивы (20 мм).

Затем на отмеченных центрах делаем отверстия под саморезы. Саморез должен свободно проходить в это отверстие.

Делаем зенковку, используя для этого сверло большего диаметра.

Теперь устанавливаем верхнюю и нижнюю перекладину, поместив и выровняв их в зарубке. Торцы ступенек делаем вровень с боковыми частями тетив. После этого через имеющиеся отверстия в ступеньках делаем метку того места, где нужно будет просверлить отверстие. Они нужны для того, чтобы саморезы при скручивании не раскололи древесину. Отверстия были сделаны сверлом на 0,2-0,3 меньше, чем толщина саморезов.


Теперь можно фиксировать ступеньку на свое место, но перед этим следует прижимную сторону перекладины покрасить.


Когда лестнице заданы необходимые размеры, добавляем недостающие ступеньки, для этого выкладываем заготовленные бруски в зарубки, выставляя базовые торцы вровень с боковыми частями тетив.

Отмечаем нужную для нас длину с обратной стороны тетивы, линии чертим, используя угловую линейку, далее отрезаем лишние части, торцы ступенек нужно зашлифовать. Устанавливаем ступеньки таким же самым способом, как и первые две. Всего ступенек должно получиться 11.


Теперь перейдем к покраске изделия. Для того, чтобы краска не забивала шлицы головки самореза, их нужно немножко выкрутить. Производим покраску. Когда все готово саморезы вкручиваем обратно.

Если после того, когда вы нанесли краску, вы заметили, что местами начало просвечиваться древесина, в таком случае стоит нанести еще один слой. Когда краска полностью высохнет, данная лестница готова к использованию.

Статья окончена, всем спасибо за внимание.
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать лестницу своими руками

Лестница — это один из основных элементов дизайна интерьера помещения, поэтому при ее проектировании следует уделить внимание  не только надежности и функциональности, но и внешнему виду. Прежде чем взяться за изготовление деревянной лестницы своими руками, нужно учесть большое количество факторов, от которых будет зависеть не только ее конструкция, но и размеры.

К таким факторам относится:

  • доступная площадь помещения,
  • высота,
  • максимальная нагрузка, на которую рассчитана лестница,
  • удобство использования для проживающих в доме людей.



На сегодняшний день существует огромное количество вариантов исполнения межэтажных лестниц, поэтому выбор подходящей конструкции — занятие достаточно непростое. Основные моменты при изготовлении лестницы своими руками описаны экспертами строительного портала best-stroy.ru.

Выбираем какую лестницу построить

Лестницы могут быть маршевые и винтовые. Конструкция маршевой лестницы достаточно проста и является лучшим выбором, если вы планируете изготовить ее самостоятельно, однако для того, чтобы обеспечить приемлемый уклон и высоту ступенек, требуется немалая площадь. Такая лестница очень удобна в эксплуатации и выдерживает большую нагрузку. По ней можно легко поднимать мебель и прочие крупные предметы на второй этаж, кроме того, она более безопасна, поэтому будет лучшим выбором в том случае, если в доме живут дети или пожилые люди.

Винтовая лестница имеет более сложное устройство. Она используется в условиях ограниченного пространства, когда из-за нехватки площади не получается обеспечить безопасный уклон обыкновенной лестницы. К основным недостаткам можно отнести не слишком удобную конструкцию, которая затрудняет подъем и не позволяет переносить крупногабаритные предметы. Вместе с тем искусно выполненная винтовая лестницы обладает достаточной прочностью и может быть главным элементом интерьера.

Безопасность превыше всего!

Перед тем как приступить к изготовлению лестницы своими руками, необходимо позаботится о ее безопасности. Во-первых, она должна быть прочной и легко выдерживать нагрузку, в несколько раз превышающую вес человека среднего телосложения. Во-вторых, лестница должна быть удобной и эргономичной. В данном случае необходимо уделить большое внимание таким факторам, как высота ступеней, уклон лестницы, а также расположение и форма перил. Ступени должны иметь нескользкое покрытие, а промежутки между балясинами выбираются таким образом, чтобы ребенок не мог протиснуться через них и упасть.

Конструктивные особенности лестниц

В зависимости от способа крепления ступеней маршевые лестницы могут быть на тетивах, косоурах или больцах.

  • Лестницы на тетивах имеют две боковые балки, к которым крепятся ступени. Такие белки (тетивы) могут быть изготовлены из металла или дерева. Они могут крепиться к стене или специальным опорам, обеспечивающим высокую прочность всей конструкции.

  • Ступени лестниц на косоурах крепятся к балкам, которые располагаются снизу и повторяют геометрию всей конструкции. Такие балки (косоуры) могут быть прямыми или изогнутыми. Прямые косоуры, как правило, имеют зубчатую форму, при этом ступени накладываются на зубцы.

  • Лестницы с больцевым соединением ступеней отличаются высокой прочностью, поэтому такая конструкция не требует дополнительных опор и может держаться на двух точках. Ступени крепятся друг к другу при помощи металлических стержней — больцев, что полностью исключает скрип, вызванный трением двух деревянных поверхностей.

Как сделать лестницу своими руками. Выбираем материалы

Для изготовления лестниц чаще всего используется древесина хвойных пород, поскольку она доступна по цене и легко обрабатывается. Лестница из дуба будет более долговечной, однако стоимость такой конструкции увеличится в несколько раз, к тому же обработка этого вида дерева — занятие достаточно трудоемкое и требующее определенных навыков.



Основные этапы изготовления лестницы

Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров.  На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

Расчет ширины и высоты ступеней

Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.

Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.

Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

Изготовление косоуров

В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.



Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

Читайте также:

best-stroy.ru

простая пошаговая инструкция для сборки и изготовления лестниц

Вы можете придумать десятки вариантов дизайна деревянной лестницы.

Монтаж деревянной лестницы своими руками

Современный частный дом обязательно оснащается лестницей для передвижения на верхние этажи или чердачное помещение и обычная стремянка тут вряд ли подойдет. Необходимо строить что-то более надежное и долговечное. Например, лестницу из массива какой-нибудь древесной породы. Деревянная лестница своими руками потребует особой внимательности на всех этапах ее изготовления.

Лестницы на второй этаж может иметь креативную конструкцию..

Преимущества

Дерево самый экологичный и наиболее простой в обработке материал, не требующий специальных навыков при обработке. Его можно применять как для внутриквартирных конструкций, так и для крыльца дома. Лестницы на металлическом каркасе считаются гораздо более надежными, но сейчас речь не о них. Полностью деревянные конструкции, которые можно собрать как конструктор, обладают следующими преимуществами:

  • приемлемая цена;
  • доступность материала;
  • легкая обработка.

Для более комфортного подъема по лестнице можно установить настенные перила.

Самым распространенным материалом является сосна. Это недорогой мягкий сорт древесины, хорошо подходит для работы новичкам. Недостатком сосны является мягкость текстуры, из-за чего в процессе эксплуатации конструкция может начать темнеть, а ступени поскрипывать, если до начала строительства лестницы или крыльца из подобного материала, не провести необходимую обработку древесины.

Готовые ступени для лестницы из сосны.

При строительстве более надежной, красивой и долговечной лестничной конструкции лучше использовать дорогие сорта. Лестницы из массива бука, дуба или лиственницы имеют неподражаемую структуру и повышенную износостойкость по причине плотности данного материала. Единственным недостатком этих пород является высокая цена.

Лестница из дуба смотрится очень красиво.

Конструкция

Как сделать деревянную лестницу для крыльца или для дома из массива дуба, сосны, ясеня и лиственницы? Прежде чем изучать инструкцию по изготовлению, говорить о каркасе и комплектующих, необходимо разобраться какие виды деревянных конструкций можно собрать своими руками. Условно, можно выделить маршевые и винтовые лестницы.

Важно выбрать правильное место под лестницу на второй этаж.

Винтовые конструкции используются в помещениях с ограниченным пространством. Эти конструкции не приспособлены для перемещения габаритных предметов и могут быть использованы только для передвижения человека. Такая лестница никогда не будет полностью деревянной, поскольку опора (штанга, труба) изготавливается из металла.

Необычный дизайн винтовой лестницы.

Маршевые лестницы – наиболее просты в исполнении. Подобного рода деревянные конструкции на косоурах или тетивах монтируются как внутри помещения, так и снаружи (в основном для крыльца, которое, как правило, располагается на каркасе из металла). При внутреннем монтаже основным критерием является эргономичность. Именно поэтому не так важно, какая лестница будет построена у вас в помещении – одномаршевая, двухмаршевая с площадкой, или конструкция с забежными ступенями. Стоит отметить, что построить лестницу на 2-й этаж с поворотом не намного сложнее, чем прямую.

Двухмаршевая стильная лестница.

Главное, чтобы она идеально вписалась в отведенное ей пространство и гармонировала по стилю с окружающими ее инженерными элементами. Деревянная лестница внутри дома – это прежде всего тепло и уют. Это вам не простенькие лестницы для крыльца и не сварные конструкции на металлическом каркасе. Чтобы правильно подобрать вид лестничной конструкции, нужно измерить площадь, на которой будет располагаться лестница. Затем произвести первоначальные расчеты и нарисовать чертежи. Детальный чертеж покажет расположение конструкции в помещении и насколько она будет эргономична.

Чертеж маршевой деревянной лестницы.

Элементы

Изготовление деревянных лестниц из массива древесины потребует некоторых знаний об элементах лестничных конструкций. Разберемся в терминологии.

  1. Тетива – несущая балка и элемент дополнительного крепежа ступеней, расположенный с торца последних.
  2. Косоуры – наиболее распространенный способ изготовления деревянных лестничных конструкций. В несущих параллельно идущих балках производятся запилы, на которые укладываются проступи.
  3. Проступи – поверхность ступени.
  4. Подступенки – вертикальная часть ступени, монтируется (при необходимости) между ступенями, закрывая видимое пространство.
  5. Балясины – элемент ограждения, придает конструкции дополнительную жесткость и прочность. Крепятся к ступеням и перилам.
  6. Столбы (или опорная штанга) – устанавливаются в основном при монтаже винтовых конструкций в качестве основного (центрального) несущего элемента.
  7. Перила –часть ограждающей конструкции лестницы, крепится сверху балясин или крепежных спиц.
  8. Декоративные элементы – декоративные накладки, заглушки.

Обозначения элементов деревянной лестницы.

На тетивах или косоурах?

Лестницы для дома на тетивах и косоурах одинаково просты при самостоятельном изготовлении. Следует понимать разницу между ними. Тетивы крепятся с торца проступи при помощи уголков, пазов и столярного клея или при помощи брусков. Все это скрепляется саморезами или болтовыми соединениями.

Крепление ступеней к тетиве.

Косоуры располагаются под ступенями и крепятся специальной крепежной фурнитурой.

Крепление косоура.

Для производства тетив и косоуров чаще всего используют заготовки из массива дуба, ясеня, сосны и лиственницы. Эти породы деревьев наиболее распространены на просторах нашей родины. Для изготовления несущих элементов на деревообрабатывающих предприятиях используют станки, распускающие бревна на необрезную доску необходимой толщины (а несущие части это не менее 50 мм), при обрезке которой и формируется готовый брус (50х50, 50х100 и т.д.). Если вы решили своими руками собирать именно конструкцию на тетивах, рекомендуем дополнительно ознакомиться с данной статьей.

Фрезеровка тетивы под ступеньки

Изготовление косоура

Расчет

Чтобы сделать деревянную лестницу своими руками необходимо произвести точные расчеты и составить чертеж.

  1. Угол наклона лестницы не должен быть выше 45 градусов.
  2. Глубина проступи не должна быть меньше 250мм.
  3. Высота подступенка находится в пределах 160-200мм.
  4. Минимальная ширина проема 1000мм.
  5. Высота ограждений (перил) не должна превышать 1000мм. Для детей устанавливаются дополнительные поручни на высоте 600мм.
  6. Вертикальный проем не должен быть ниже 2000мм.

Расчет для лестницы можно произвести в компьютерной программе.

Применяя эти простые правила можно построить правильную и удобную лестничную конструкцию для дома или для крыльца.

Важно!

Следует помнить, что самая верхняя ступенька должна встать вровень с полом второго этажа, это касается и бетонных, и деревянных перекрытий.

Вырез для ступени на втором этаже.

Разметка и изготовление элементов

Рассмотрим подробную инструкцию о том, как сделать деревянную лестницу для дома. После детальных расчетов и анализа чертежа, можно приступать к разметке и изготовлению элементов конструкции.

  1. Наносим разметку на тетивы или косоуры. Для этого удобно использовать прямоугольный треугольник или специальный уголок с отмеченными катетами (высота подступенка и ширина проступи).
  2. Отмеряем длину ступеней и подступенков, а также остальных элементов, которые будем выпиливать самостоятельно.
  3. Выпиливаем все элементы лестничной конструкции при помощи электропилы.
  4. Зашкуриваем все деревянные заготовки лестницы.
  5. При отсутствии проема для прохода на второй этаж, необходимо его организовать путем демонтажа части перекрытия.

Разметка также немаловажный процесс при проектировании деревянной лестницы.

Инструкция по сборке и монтажу

Сборка лестницы для дома на деревянных косоурах или тетивах начинается с установки несущих элементов. Жесткая фиксация в верхней и нижней точках производится с помощью уголков, резьбовых соединений, или анкеров (в зависимости от материала перекрытия и пола). Перед окончательным закреплением несущих конструкций неплохо бы лишний раз проверить совпадение горизонтов. Для этого используется уровень, положенный на горизонтальные “зарезы” (место крепления будущей проступи). Если косоуры резались по одному лекалу, то волноваться особо не стоит. Так что не ленитесь в процессе сборки лишний раз заглянуть в чертеж и держите под рукой измерительный инструмент.

Проверка равномерности горизонтов строительным уровнем.

Лестница из бревен

Достаточно часто возникает вопрос: “А можно ли сделать лестницу из бревна?”. Конечно можно. Только из одного бревна ее сделать не получится. Давайте рассмотрим варианты.

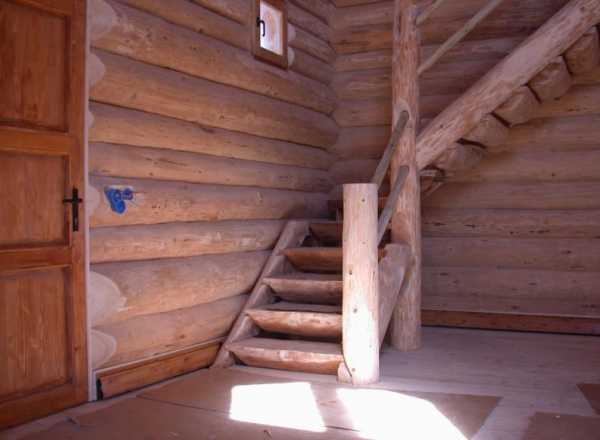

Лестница из бревен имеет массивный вид.

Бревна распиливаются пополам. Из этих заготовок впоследствии будут изготовлены ступени и несущие части (можно сказать массивные “тетивы”). Для удобства обратимся к самому простому проекту – прямой лестнице. После обработки лицевой стороны с помощью электрорубанка и наждачного круга, приступаем к разметке внутренней стороны. На ее будут закреплены ступени и крепежные элементы (стальной уголок самый подходящий для такой массивной конструкции вариант, крепится резьбовым соединением или анкером).

Стальной уголок для лестницы из бревен.

Устанавливаем наши тетивы, закрепив их на перекрытии и на полу. В соответствии с разметкой, саморезами крепим к тетивам бруски, которые будут поддерживать наши ступени из полубревен (ширину выбирайте сами). Непосредственно перед фиксацией проверяем уровнем горизонт каждой ступени. Сверлим отверстие через тетиву в торец ступени, не допуская при этом ее смещения. Закладываем анкер и затягиваем его до упора. На каждую ступень приходится четыре анкера. Маленький секрет крепежа – для большей надежности внутрь высверленного отверстия капните силиконовый герметик, а после уже закладывайте анкер. Головку анкерного болта можно спрятать в потай.

Крепление брусков к тетиве с помощью саморезов.

Для монтажа такой лестницы можно использовать и резьбовые соединения с организацией скрытых “окон” в ступенях для стягивающих элементов, но для этого нужны серьезные навыки работы с деревом. Такая конструкция из бревна гораздо надежнее.Из бревна можно также изготовить ступени для лестницы крыльца, что тоже весьма интересно.

Крыльцо из бревен придает Вашему дому дух средневековья.

Некоторые умудряются из одного цельного бревна создать нечто, отдаленно напоминающее лестницу, уложив его под нужным углом, и нарезав в нем, подобие ступеней. Правильнее было бы уложить параллельно два бревна в качестве несущих косоуров, сделать в них зарезы для ступеней и прикрепить последние к несущим частям.Так что лестницу из бревна сделать можно. Остается добавить, что подобная конструкция, если она сделана правильно, будет по надежности не хуже бетонных. Как видите, маршевые конструкции достаточно просты в монтаже. Если же говорить о винтовых, то здесь все несколько сложнее. Однако и их вы вполне сможете установить своими руками. Для этого мы также подготовили подробную статью.

Лестница из бревен своими руками

Обработка готового изделия

Все элементы лестничной конструкции надежно закреплены и зашкурены. Остается только обработать поверхность крыльца или лестницы для дома специальными средствами защиты от насекомых, от гниения и для придания красивого внешнего вида.
Внутридомовые лестницы должны гармонично вписаться в интерьер помещения. Поэтому для обработки этих конструкций применяется лаковое покрытие. При необходимости, лестницу можно тонировать в подходящие оттенки цветным лаком, морилкой или же выбелить (этот прием сейчас очень популярен).

С помощью специальных лаков или морилки, лестницу можно тонировать в любой из цветов.

Весь процесс обработки можно разделить на три основных процесса:

  • шлифовка;
  • грунтовка;
  • защита лаком.

Лучше всего шлифовать лестницу на начальном этапе разобранном виде.

Совет!

При выборе материалов для обработки лучше отдавать предпочтение алкидным и уретановым лакам.

Обработку крыльца дома из дерева очень хорошо производить олифой, нанесенной в несколько слоев. Это предотвратит конструкцию от гниения, и продлит срок ее использования.

Новичку без определенных навыков работы с инструментом, построить самостоятельно лестницу будет не просто. Однако это возможно. Главное правильно произвести расчет и точно разметить элементы конструкции. Монтаж точно выверенных деталей не составит больших хлопот.

Профессиональное изготовление и установка деревянной лестницы

lestnitsygid.ru

Приставная лестница из дерева своими руками: изготовление и испытание

Лестница для работы, не должна быть «лестницей в небо»

Рассмотрим такую простую и незатейливую вещь, которая есть в каждом доме как приставная деревянная лестница. Многие изготавливают ее самостоятельно, и почти каждый встречался с ситуацией, когда она подводила.

Содержание статьи

Постараемся помочь сделать лестницу безопасной

Большинство кустарных лестниц небезопасны. Хорошо если оторвется перекладина, и нога соскользнет на следующую, нижележащую. Но во многих случаях при падении с высоты можно получить серьезную травму. Чтобы этого не произошло, рассмотрим, как правильно делается лестница приставная своими руками из дерева.

Как называются части лестницы

Чтобы было проще освещать тему, приведем общепринятые термины, которыми обозначаются ее детали.

Их всего две:

  1. перекладины, на которые мы ступаем или хватаемся руками, называются ступенями;
  2. длинные бруски, к которым крепятся ступени — это тетивы.

Внимание. Правильнее взбираться по лестнице держась руками не за ступени, а за тетивы. Хотя приставную лестницу использует один человек, многие пожарные лестницы имеют точно такую же конструкцию. Когда в аварийной ситуации по лестнице будет двигаться несколько человек друг за другом то тот, кто держится за тетивы, не рискует сорваться, потому что ему отдавит руки находящийся выше.

Почему большинство лестниц сделано неправильно

Деревянная лестница своими руками приставная: хоть и смотрится красиво, но небезопасно

Почти каждая деревянная лестница сооружается следующим образом:

  • Находят бруски и рейки или даже жерди подходящего сечения.
  • Нарезают материал по размерам.
  • Все сбивается гвоздями внаклад.

Худший вариант, представлен на фото выше, обычно все выглядит более красиво. Это опасный и неправильный подход. Гвоздь, крепящий ступеньку, может разрушиться от времени и коррозии, или продавится сквозь древесину, что приведет к разрушению соединения.

Не спасает положение и крепеж несколькими гвоздями, использование шурупов, сквозных болтов с гайками. Также если сечение подобрано неправильно, или материал с дефектами, то ступень или тетива, особенно у длинной лестницы, могут переломиться.

Требования к лестницам

Правильно изготовленная лестница с врезкой ступеней в тетиву

Деревянные лестницы, используемые на производстве, должны соответствовать нормативам.

Приведем названия нескольких из них:

  • СНиП 12 – 03 – 2001: Охрана труда в строительстве.
  • ПОТ РМ-012-2000: Правила по охране труда при высотных работах.
  • ГОСТ 24258 – 88: Технические условия на средства подмащивания.

Не будем выдумывать ничего нового, применим их и для нашей домашней конструкции. Наша приставная деревянная лестница, чертежи и материалы для нее, способ сборки будут полностью соответствовать им. Перечислим основные требования.

Требования к материалам

  • Ступени и тетивы лестниц должны выдерживать вес не менее 120 кг.
  • Изготавливаются элементы лестниц из сосны, в крайнем случае, ступени можно делать из твердых пород (береза, бук, ясень, дуб).
  • Не допускается наклон волокон более 7%.
  • Древесина не должна иметь дефектов нарушающих ее прочностные характеристики — трещин, сучков распиленных по оси, завитков, смоляных карманов. В тетивах не должно быть трубок сердцевины.

Такой брус можно использовать для лестницы

  • Элементы лестницы выполняются из цельных кусков дерева. В качестве исключения, допускается изготовление из склеенных на всю длину планок. При этом клееный брус не должен по прочности уступать цельному массиву, и не должен иметь расслоений и вздутий на стыках.

Клееный брус без дефектов тоже допустим

  • Наружные поверхности должны быть отциклеваны и не иметь неровностей и задиров.

Требования к конструкции

Еще один пример безопасной лестницы

  1. Деревянные лестницы не изготавливаются длиной более 5 метров.
  2. На верхней внешней грани ступеней прямоугольного сечения должна быть снята фаска размером не менее 2 мм.
  3. Тетивы должны связываться  перед первой и после последней ступени, а также каждые 2 метра длины между собой стальными стяжками диаметром не менее 2 мм на гайках шайбами.
  4. Минимальное сечение ступеней — 2х4 сантиметра.
  5. Шаг ступеней не более 0,35 метров.
  6. Сборка ступеней и тетив производится в шип. Допускается соединение металлическим крепежом, с заглублением ступеней в выбранные в массиве лестницы пазы. При сборке в шип, применяют клей устойчивый к воздействию влаги.

Лестницы со ступенями собранными в шип

Крепление на брусках недопустимо

Требования безопасности

  1. Не должно быть выступающих деревянных и металлических элементов, все детали заглубляются заподлицо.
  2. Если лестница будет опираться на грунт, то в нижней части тетив устанавливаются оковка с металлическими шипами для предотвращения скольжения. С той же целью для работы на твердых поверхностях (бетон, паркет, керамическая плитка) внизу устанавливают резиновые башмаки или накладки.
  3. При опоре верхней части лестницы  на трубы или аналогичные детали вверху устанавливают металлические крюки, обеспечивающие надежную фиксацию и исключающие опрокидывание.

Гайки на стяжных болтах надо утапливать а не оставлять как на этом снимке

Если соблюсти все эти требования, то ваша лестница будет надежной — но дополнительно обязательно проведите испытание (о методике мы расскажем чуть ниже). Но если есть желание и способности, дополнительно можно провести и расчет конструкции.

Расчет прочности лестницы

Полезная книга, но обойдемся без нее

Постараемся, чтобы наша инструкция по расчету была понятна даже людям без технического образования, не знакомым с азами сопротивления материалов и теоретической механики. Термины мы приводим, но это для того чтобы было понятно и специалистам (или для того чтобы они не ругались). Просто, берите для расчета ваши размеры. Выполняем следующие шаги.

Готовим исходные данные

  1. Определяем, как будет выглядеть наша лестница деревянная приставная своими руками чертежи  делать необязательно, достаточно набросков (эскизов или как они называются у инженеров «кроки»), на которых будут все размеры. Получаем сечение ступеней 3,5х5 см, длина 50 см. Сечение струн 4х9 см, длина 240 см.

Такого наброска достаточно

  1. Для сосны при влажности 15% (среднее значение в нормальных условиях эксплуатации) предел прочности принимаем 100,8 кгс/см2 (10,08 Мпа). Если будут использоваться другие породы, то это значение можно найти в справочниках или в сети.
  2. Модуль упругости древесины сосны 100000 кг/см2.
  3. Нагрузку принимаем такую, какую будем прилагать, при испытании и которую требуют нормативы (средний человек гораздо легче)  — 120 кг.

Рассчитываем ступени

Все можно просчитать даже на счетах

  1. Рассчитываем момент сопротивления брутто для этого умножаем ширину сечения ступени на квадрат ее высоты и делим на шесть: 3,5х52/6=14,58 см3.
  2. Рассчитываем максимальный изгибающий момент. Для этого делим статическую нагрузку (вес) на восемь и получившееся число умножаем на разность двойной длины ступени (50 см) с вычтенной длиной участка на котором нагрузка приложена (этот участок равен ширине подошвы человека 10 см): х(2х50-10)=1350 кг х см.
  3. Определяем расчетное напряжение от изгиба, для этого максимальный изгибающий момент делим на момент сопротивления брутто: 1350/14,58=92,59 кгс/см2.

Получившееся значение 92,59 кгс/см2, меньше чем предел прочности древесины сосны 100,8 кгс/см2, значит ступенька выдержит.

Рассчитываем тетивы

Для тетив нагрузка прилагается точечно, в месте крепления ступени, также берем только половину веса 60 кг (струны две).

  1. Рассчитываем момент сопротивления брутто: 4*92/6=54 см3.
  2. Рассчитываем максимальный изгибающий момент:= 3600 кгс х см.
  3. Определяем расчетное напряжение от изгиба: 36000/54=66,67 кгс/см2.

Получилось тоже меньше 100,8 кгс/см2, значит наши тетивы не сломаются. Также желательно дополнительно просчитать и прогиб, для ступеней он в любом случае незначителен, а для тетив важен.

  1. Для этого вычисляем момент инерции поперечного сечения. Он равен ширине сечения умноженной на куб высоты и разделенный на 12:  4х93/12=243 см4.
  2. По СНиПу он должен быть больше определяемого по формуле: . В этой формуле: Р — прилагаемая нагрузка (60 кг), L — длина (240 см), Е — модуль упругости — 100000 кг/см2. Считаем  = 108 см4.

243 см4 в два раза больше чем 108 см4, значит прогиб наших тетив соответствует СНиП.

Изготавливаем лестницу

Почти весь необходимый материал

После того, как мы определились с требованиями к безопасной лестнице, определили ее размеры и даже рассчитали, можно приступать к изготовлению. Нам понадобится минимальный набор материалов, цена на них тоже небольшая.

  1. Брус для ступеней и струн.
  2. Проволока для стяжек или еще лучше длинные шпильки с уже готовой резьбой.
  3. Гайки и шайбы.
  4. Резиновые башмаки, куски резины или готовые детали для оковки нижней части с шипами. Если сверху нужны крючья, то соответственно и они.
  5. Шурупы.
  6. Клей для сборки.
  7. Олифа и краска.

Набором инструмента тоже можно обойтись минимальным, особенно если брус у нас уже нужного сечения, но удобнее, если рядом будет циркулярная пила и строгальный станок. Нам нужны:

Это все не надо, нам хватит простейшего набора столярного инструмента

  1. Приспособления для разметки — карандаш, линейка, рулетка, угольник.
  2. Ножовки для дерева и металла.
  3. Рубанок.
  4. Киянка или резиновый молоток.
  5. Стамески и долота, а лучше фрезерный станок для дерева.
  6. Дрель.
  7. Гаечные ключи.
  8. Плашки с воротком.
  9. Наждачная бумага.
  10. Кисти для нанесения клея, олифы и краски.

Опишем изготовление деревянной приставной лестницы своими руками  по операциям:

  1. Обрабатываем заготовки под нужное сечение.
  2. С помощью рубанка или станка делаем их поверхность гладкой.
  3. Размечаем необходимую длину брусков, при этом, если наша лестница будет немного сужаться к вверху, учитываем, что ступени будут разной длины.

Разметка

  1. Нарезаем материал по размерам.
  2. Размечаем отверстия (если собираем в шип) или ниши (при сборке с зарезкой) под ступени в тетивах. При этом, если собираемся устанавливать ступени в шип то возможны два варианта — врезать в тетиву их на всю площадь сечения (проще и быстрее) или делать шип несколько меньшего размера (более трудоемко).
  3. Если планируем врезать ступени в шип не всей площадью сечения, то готовим шипы на них. Это самый трудоемкий и занимающий много времени процесс. Необходимо строго в соответствии с формой отверстий на тетивах убрать материал с брусков ступеней, процесс усложняется, если лестница имеет переменную ширину (сужается кверху). Проще всего выполнить работу, используя в качестве шаблонов уже готовые отверстия на тетивах. К данной операции отнеситесь особо ответственно, шип должен входить в отверстие без люфтов.
  4. Стыкуем ступени с тетивами. Если делаем с врезкой в паз, то устанавливаем их в пазы и крепим шурупами или гвоздями. Для надежности на каждый стык используем два крепежных элемента. Дополнительно можно промазать стык клеем. Если собираем в шип, то сразу устанавливаем ступени в одну тетиву (на клей, дополнительно тоже можно применить гвоздь или шуруп, главное чтобы он не расколол материал). Подкладывать клинки, ткань или другой материал для плотной посадки нельзя. Если шип входит с зазором, то переделываем его. Когда ступени вклеены в одну тетиву, точно также стыкуем их со второй.
  5. После стыковки ступеней с тетивами сверлим отверстия для стяжек, причем их диаметр должен совпадать с диаметром проволоки или шпилек. Высверлив их, сверлом диаметром равным размеру шайбы, на внешних сторонах тетив выбираем отверстие для того чтобы утопить шайбу с гайкой. Его глубина равна сумме толщины последних.
  6. Отрезаем шпильки или проволоку по размеру для стяжек. На проволоке с помощью плашки нарезаем резьбу с обоих концов, превращая ее в шпильку.
  7. Для предотвращения коррозии окрашиваем или покрываем лаком шпильки. Сделать это заранее нужно, потому что эта их часть будет скрыта в массиве дерева. При этом не трогаем резьбу.
  8. Устанавливаем стяжки на место. Под каждую гайку ставим  шайбу. Затягиваем, контролируя усилие, чтобы не продавить дерево и не создать лишнее давление на ступени (основная задача стяжек предотвратить самопроизвольное раздвигание тетив).
  9. С помощью ножовки по металлу удаляем выступающие части шпилек. Эту же операцию проводим и с торцами ступеней. Дополнительно (не металл конечно) стыки можно обработать рубанком.
  10. Устанавливаем резиновые башмаки или накладки, шипы и если нужно крючья. Крепим их на шурупы.
  11. Окончательно доводим поверхности рубанком и наждачной бумагой (если есть возможность шлифмашинкой), можно использовать циклю.
  12. Покрываем поверхности лаком или краской, дерево можно просто проолифить.

Наша лестница готова, но для того чтобы быть уверенным в ее надежности нужно ее испытать.

Видео в этой статье:

Испытание лестницы

По такому же методу испытывают и пожарные лестницы

На производстве эту операцию проводят с каждой лестницей после изготовления и каждые полгода (неплохо делать это и дома), тем более операция несложная.

  1. Лестницу устанавливают под углом 75 градусов (плюс минус пять), это ее рабочее положение.
  2. В середине одной из ступеней средней части прикладывают статическую нагрузку 120 кг (вешают груз). Причем подвешивать его следует через жесткую накладку перекрывающую 10 сантиметров ширины ступени (имитация нагрузки от ступни).
  3. Осматривают лестницу.

Если не произошло потери прочности и не видно повреждений лестница считается прошедшей испытание.

Совет. На производстве результат испытаний заносят в специальный журнал. В нем указывается дата испытания, инвентарный номер, принадлежность подразделению и дата следующего испытания. Запись заверяется подписью ответственного лица. Примите это к сведению, если вы на работе отвечаете за безопасность своих подчиненных.

Надеюсь в нашей статье мы дали исчерпывающий ответ на вопрос — как сделать своими руками приставную деревянную лестницу? Выполненная в соответствии с нашими рекомендациями лестница будет по-настоящему надежной и безопасной. Работайте на ней с удовольствием.

olestnicah.ru

Лестница своими руками из дерева: расчеты, монтаж, установка перил

Загородный дом сложно представить без лестницы. Для изготовления этого элемента интерьера используют кованый металл, бетон и даже мрамор. Но чаще применяют древесину, так как работать с таким материалом проще всего. Кроме того, дерево отличается привлекательным внешним видом и позволяет создавать лестничные пролеты разной конфигурации.

Работа по возведению сооружения из древесины — непростая и займет немало времени. Однако результат того стоит, ведь сделанная с точным соблюдением технологии конструкция прослужит долго, будет радовать функциональностью и эстетичностью. В этой статье расскажем, как изготовить лестницу своими руками.

Для начала рассмотрим, какие разновидности конструкций существуют. Это поможет выбрать подходящий вариант. Итак, выделяют лестницы:

  • маршевые;
  • винтовые.

Маршевые — наиболее простые и удобные, при их создании учитывается биомеханика человеческих движений. Чтобы подниматься и спускаться было легко, нужно правильно рассчитать угол уклона (45°), высоту и количество ступенек. Такие лестницы состоят из одного или нескольких маршей, бывают прямыми и поворотными, забежными и спиральными, открытыми и закрытыми.

Винтовые — компактные лестницы, подходят для малогабаритных помещений. Такие конструкции не занимают много места, но довольно неудобны в использовании.  Устанавливаются чаще как вспомогательные — для чердака или подвала. Однако в небольших домах винтовая лестница незаменима для подъема на второй этаж.

При выборе вида конструкции учитывают не только эстетику и площадь помещения, но и собственные навыки, так как правильно сделать деревянную лестницу винтового типа гораздо сложнее, чем маршевую. Приступают к такой работе лишь в том случае, если уверены в своих силах — сделанная с ошибками конструкция будет неудобной и опасной.

Расчет лестницы

Первый этап работы — составление проекта, в котором учитывают:

  • высоту конструкции;
  • угол наклона;
  • количество, ширину, длину и высоту ступеней.

Кроме того, определяют оптимальное место для установки лестницы с учетом площади помещения, расположения стен, дверей и других особенностей планировки.

В проекте также учитывается тип крепления ступеней. По этому признаку конструкции делятся на три вида:

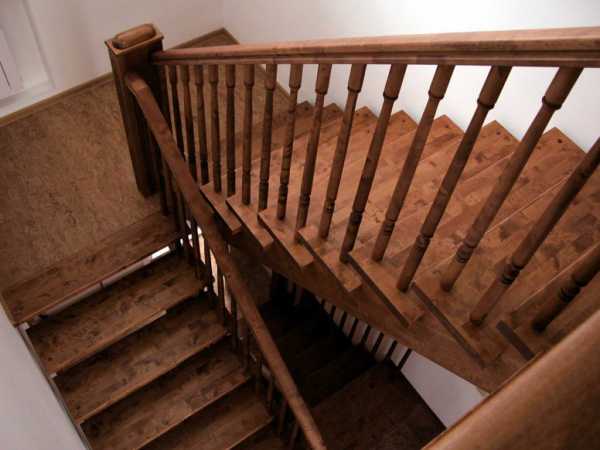

  1. Деревянные лестницы на косоурах — прямых несущих балках, располагающихся под ступенями. На них выпиливаются «седла» — треугольные пазы, к верхней части которых присоединяются ступени, а к торцевой — подступенки, если лестница закрытая.
  2. На тетивах — балках, закрепляющихся по бокам от ступеней и закрывающих их торцы. К преимуществам этого способа относят привлекательный дизайн, прочность, удобное крепление перил. Единственный минус  — пазы сделать сложнее. Толщина несущего бруса составляет не менее 60 мм.
  3. Консольные. Ступени фиксируются на стене при помощи специального крепежа — больцов. Другим концом каждая ступенька опирается на предыдущую — для этого используются деревянные или металлические стержни. Несмотря на кажущуюся легкость и непрочность, конструкция выдерживает большие нагрузки.

Таким образом, проект включает в себя:

  • выбор места для монтажа;
  • определение параметров ступеней;
  • расчет несущих элементов — косоура или тетивы;
  • проектирование перил.

Первое, чем нужно заняться — это расчет ступеней. Важны такие параметры: толщина, глубина, ширина и высота. От того, насколько правильно рассчитаны эти элементы, зависит удобство и безопасность эксплуатации конструкции.

Важный нюанс: все ступеньки делают одинаковыми. Даже перепад в несколько миллиметров, невидимый невооруженным глазом, вы заметите при использовании конструкции, когда начнете запинаться о выступающую часть.

Количество ступеней зависит от длины пролета. Один марш делают не более трех метров,  при этом максимальное число ступеней  — 15, в среднем — 10–11.  Удобная глубина составляет 28–30 см. Если второй этаж располагается выше, то одномаршевый вариант не подойдет.

Высота ступеней разная, комфортный и безопасный показатель — 150 мм. По такой лестнице большинство людей поднимаются и спускаются без труда. Ширина пролета подбирается в зависимости от требуемой пропускной способности; одному человеку нужно как минимум 0,7 м пространства.

Сложнее рассчитать ступени забежных и винтовых лестниц. В этом случае узкий конец делают шириной не менее 100 мм.

Расчет косоура относительно прост — для этого берут прямоугольный треугольник, катетами в котором выступают расстояние между полами первого и второго этажей и свободное пространство на нижнем ярусе, а гипотенузой — сама лестница. При этом угол должен находиться в пределах 24–37°, но не более 45°. Для винтовых конструкций — 25–35°.

Заняться расчетами и построить чертеж можно как самостоятельно, используя миллиметровую бумагу, так и при помощи компьютера. Существуют калькуляторы, где нужно лишь ввести размеры — в результате программа выдаст подробный чертеж с указанием габаритов, останется выпилить из древесины детали и смонтировать конструкцию.

Как изготовить перила

Установка деревянной лестницы предполагает использование перил. Ограждения делают разной конфигурации: монолитными, коваными, в виде продолжения тетив и т. д. Однако чаще применяется стандартная форма с поручнями и балясинами.

Перед тем как устанавливать перила, нужно правильно сделать расчеты, учитывая такие параметры:

  • высота балясин и стоек;
  • длина ограждения;
  • ширина поручней.

Последний показатель подбирается индивидуально. Средний размер, оптимальный для большинства людей, — 100 мм. Персонально, в зависимости от роста пользователей, выбирается также высота ограждения. Рекомендуемый показатель — 900 мм; без учета толщины поручней получается, что длина балясин составляет около 800 мм. При этом учитывают способ крепления элементов. Чаще их вставляют в пазы, соответственно, длину увеличивают на глубину паза, на которую влияет толщина ступени.

Требования к перилам

Балясины устанавливают на ступенях в случае с лестницей на косоурах; если используется тетивная конструкция, балясины закрепляют в пазах на несущих балках. Рекомендуемый шаг установки — не более 150 мм.

В отличие от балясин опорные стойки монтируют как на самой лестнице, так и на полу. Высоту определяют в зависимости от способа установки.

Монтаж деревянной лестницы

После того как выбран тип конструкции и составлен проект, приступают к установке. Монтаж компонентов маршевой лестницы осуществляется в такой последовательности:

  • несущие элементы;
  • ступеньки;
  • ограждения.

После сборки конструкции останется лишь провести декоративную отделку.

В вопросе выбора породы древесины для строительства лестницы учитывают нормативы по несущей способности сооружения. Это не менее важное требование к безопасности эксплуатации, чем угол наклона и высота ступеней. Чтобы лестница в загородном доме выдерживала нагрузки, ее несущая способность должна быть не менее 300 кг на 1 м2. По прочности лучше подходят бук, тик, дуб, орех, клен.

Для изготовления несущих элементов берут брус толщиной не менее 40 мм. Если лестница на косоурах, выпиливают пазы в соответствии с рассчитанными параметрами ступеней. Если на тетивах — делают пазы на глубину не более половины толщины доски. От краев бруса отступают 40 мм.

Установка перил на деревянную лестницу

Работу осуществляют в следующем порядке:

  1. Устанавливают опорные стойки, которые в дальнейшем станут ориентирами для монтажа балясин и поручней. При возведении прямой маршевой лестницы достаточно двух стоек в крайних точках сооружения; если конструкция поворотная, дополнительная опора нужна на изгибе.
  2. Между стойками натягивают бечевку.
  3. На ступенях или тетивах отмечают места для установки балясин. Если выбраны тетивы, нужно не делать на них пазы под столбики, а спилить последние под имеющимся углом.
  4. Балясины фиксируют. Для этого используют либо деревянные шканты и клей, либо саморезы. Гвозди применять не рекомендуется.
  5. К столбикам прикрепляют поручень, делая специальные пазы или используя саморезы.
  6. Зазоры зашпаклевывают. Когда конструкция высохнет, дефекты зашлифовывают, поверхность элементов очищают.
  7. Выполняют декоративное оформление перил.

Поскольку натуральная текстура — главное достоинство дерева, для отделки ограждения лучше использовать лак, например, паркетный. Наносят средство в два слоя.

Как закрепить ступени на деревянной лестнице

К косоуру ступени прикручивают саморезами. В случае с тетивами, помимо пазового, используют и другие способы крепления:

  • при помощи опорных брусков;
  • на кронштейн, насквозь проходящий через тетиву;
  • с применением зигзагообразной подставки по типу косоура.

Использование пазов обеспечит наибольшую безопасность.

besedkibest.ru

РубрикаРазное

Добавить комментарий
