Лестница на второй этаж из профильной трубы своими руками – Лестница из профильной трубы своими руками: чертежи и пошаговый монтаж

как сделать косоур, на даче на мансарду

Внутренняя межэтажная лестница, выполненная из профильной стальной трубы — это довольно популярная конструкция, так как обладает многими достоинствами. Как правило, ее сооружением занимаются опытные мастера, так как она должна получиться абсолютно безопасной со всех точек зрения. То есть быть способной спокойно выдержать любые возможные нагрузки от перемещения людей и грузов, и удобной для подъема и спуска всех проживающих в доме, включая и детей, и членов семьи, достигших почтенного возраста. Как делается лестница из профильной трубы своими руками будет разобрано далее.

Преимущества конструкций лестниц из профильной трубы

Лестница, самостоятельно изготовленная из профильных труб, имеет ряд значительных преимуществ как перед деревянными, так и перед готовыми металлическими конструкциями, которые можно встретить в продаже. К таким достоинствам можно отнести следующее:

• Возможность значительно сэкономить средства, выделенные из семейного бюджета на проведение строительства или ремонта.
• Правильно изготовленная и собранная конструкция лестницы прослужит очень длительный срок, без необходимости выполнения ремонта и реставрации.
• Данный материал позволяет с равным успехом изготовить практически любой тип лестницы, даже имеющий самую замысловатую конструкцию.
• Профильная стальная труба отлично сочетается с другими материалами как по техническо-эксплуатационным характеристикам, так и по своим способностям «вписаться» в любой интерьерный стиль.

Можно отнести к достоинствам быстроту изготовления деталей и их монтажа. Но это преимущество металлических конструкций будет справедливо лишь в том случае, если мастер в совершенстве владеет инструментами, и его работа будет осуществляться по заранее разработанным чертежам с точными размерами.

Возведение лестницы из профильной трубы может быть произведено на любом этапе строительного процесса, в том числе — и в уже построенном доме.

Металлическая конструкция, при соответствующей обработке и отделке, подойдет для установки как снаружи здания, так и внутри него. Ее прочностные качества, аккуратный и эстетичный внешний вид придают ей универсальность.

Высокая прочность стального профильного проката позволяет изготовить упрощенный вариант каркаса, опорой для ступеней в котором выступает одна профильная труба, установленная по центральной линии конструкции.

Материалы и инструменты

Для изготовления металлической лестницы из профильной трубы самым используемым ее размером является прямоугольное сечение 60×80 мм. Кроме нее, потребуется труба размером в 25×25 или 30×30 мм для перемычек поверхности ступеней, на которые будут монтироваться доски проступей.

Для скрытого закрепления деревянных проступей на каркасе рекомендуется использовать специальные анкеры с саморезами, например «Fisher TB». Их размер будет зависеть от толщины доски ступени, так как они должны будут не только закрепляться в трубе каркаса, но и на ⅔ входить в толщину доски.

Для ступеней берется качественная, хорошо обработанная доска толщиной в 30÷40 мм. Предпочтение стоит отдавать древесине лиственных пород – дуб, ясень, бук, клен. Но можно использовать и «эконом-вариант» — сосну, но только высокого качества и хорошо просушенную.

Из инструментов для работы над конструкцией необходимо подготовить: сварочный аппарат, «болгарку» (угло-шлифовальную машинку) и круги для резки металла и обработки сварных швов, шуруповерт, электрическую дрель и сверла по металлу и дереву, электрический лобзик или ручную циркулярку. Хорошо, если есть просторный рабочий стол или площадка с идеально ровной поверхностью, позволяющей выполнять сварочные работы. Для фиксации деталей перед сваркой потребуются струбцины.

Пример монтажа лестницы

После того как будет составлен проект и произведены расчеты необходимых материалов, можно приступать к работам:

• Для того чтобы косоур лестницы, изготовленный из профильной трубы, получился аккуратным на внешний вид и безупречно надежным в эксплуатации, его детали должны быть выложены и соединены идеально точно и ровно. Для этой цели в рассматриваемом примере мастер произвел разметку рабочего стола, на котором будет производиться фиксация деталей между собой.
• Поверхность стола разлиновывается на квадраты или прямоугольники, равные расчетным параметрам высоты и ширины основы под ступени. Согласно этим линиям разметки и будут выкладываться детали конструкции.
• В данном случае, прямоугольники имеют размер 260×200 мм, то есть ширина ступени будет составлять 260 мм, а ее высота — 200 мм.
• Детали для изготовления косоура изготавливаются из целой металлической профильной трубы, которая размечается, а затем нарезается с помощью «болгарки». Чтобы получились строго прямоугольные ступени, срезы делаются под углом в 45 градусов. Затем, при стыковке отдельных деталей, они составят прямой угол.
• Удобство при изготовлении косоура из этого материала состоит в том, что сколь-нибудь значимых отходов от трубы — практически не остается. Это связано с геометрией профильной трубы.
• Выполнив рез под углом в 45 градусов, трубу необходимо перевернуть и совместить срезы, так, чтобы они образовали прямой угол. Выкладываются детали на столе, по расчерченным линиям.
• Если между деталями образовался небольшой зазор, то край среза можно слегка подкорректировать. Чтобы линии среза деталей идеально совместились между собой, к ним необходимо приложить линейку и провести с помощью карандаша, как можно ближе к краю, на одной или обоях деталях, параллельные линии, по которым и будет производиться их корректировка.
• Корректировка неровного края элемента конструкции производится с помощью «болгарки» с установленным на нее шлифовальным кругом. Причем этот процесс должен в большей мере заключаться в зачистке торца детали, а не в полноценном срезе, так как он снова может получиться недостаточно ровным.
• Готовые детали, после их выкладывания на поверхности стола (площадки), сразу же фиксируются на нем с помощью струбцин. Для этого в демонстрируемом примере мастер высверлил в поверхности специальные отверстия для заведения нижней губки струбцины. Естественно, окончательная фиксация проводится после тщательного контроля перпендикулярности деталей и их линейных размеров.

• Затем, приложив и совместив зачищенный край к закрепленным на столе деталям косоура, необходимо разметить следующую деталь конструкции. Для этого, ориентируясь на разметки на столе, по верхней и нижней стороне трубы, имеющей ширину в 60 мм, от ее срезанного края откладывается ширина ступени, то есть в данном случае — 260 мм.
• После этого на боковых сторонах профильной трубы, линией соединяются верхние и нижние найденные точки. При этом получившаяся линия должна располагаться под углом в 45 градусов. Дополнительно стоит проконтролировать образовавшийся угол – у хорошего мастера для этого имеются специальные шаблоны или угольники с углом именно в 45 градусов.
• Следующим шагом по найденной линии выполняется аккуратный и, насколько это возможно — ровный рез трубы. Этот процесс осуществляется также с помощью «болгарки». Для того чтобы труба не смещалась, так как на нее будет оказываться весьма значительное давление, ее необходимо жестко зафиксировать в тисках или притянуть струбцинами к столу.
• В результате получается очередная деталь. Край трубы получился, как видно на фотографии, достаточно ровным, поэтому в этот раз вполне можно обойтись без операции корректировки торцов.
• После этого готовая деталь точно совмещается с остальной конструкцией, выверяется ее положение, а затем проводится окончательная фиксация к поверхности стола с помощью струбцины.
• Когда все детали будут готовы, выложены и закреплены на поверхности стола, их необходимо прихватить между собой. Первоначальная фиксация осуществляется небольшими прихватками. Сварные точки ставятся по углам трубы и на стороне, шириной в 80 мм, примерно посередине. Про то, какие электроды лучше использовать, и какой ток выставлять – рассказывать не станем. Тот, кто разбирается в сварке — сам определит. А для новичков изготовление такой сложной конструкции — все же не самая удачная задача для наработки опыта.
• После скрепления одной стороны косоура, его аккуратно следует перевернуть и уложить кверху стороной, с которой еще не произведено точечное скрепление. Прихватывается эта сторона конструкции таким же образом, как и противоположная. После того как все детали будут со всех сторон прихвачены точечной сваркой, еще раз проверяют ровность сборки, а затем переходят к сварке сплошным швом. Причем, шов начинают варить от углов трубы к центральной точке. При этом необходимо учесть, что, проварив каждый из швов с одной стороны косоура, конструкцию необходимо перевернуть и сразу же проварить параллельный стык, иначе сборку может повести. После соединения сваркой широких сторон трубы, производится сваривание боковых швов.
• После полного сваривания конструкции, швы необходимо очистить от шлака, а затем очень хорошо зачистить шлифмашинкой, так как на них не должно оставаться заусенцев.
• Смонтировав оба косоура, их необходимо сложить между собой, чтобы проверить идентичность. Все детали ступеней косоуров должны полностью совпадать.

• Не стоит паниковать, если обнаружатся некоторые отклонения. Но исправить их все равно придется, иначе ступени лестницы будут иметь перекос.
• Сначала все секции косоура необходимо измерить, а затем привести всю конструкцию к общим размерам, то есть обрезать или нарастить ее крайние элементы.
• После того как косоуры будут окончательно готовы, их следует сразу же окрасить. Для этого потребуется краска по металлу, которая не только сделает вид изделий аккуратным, но и будет защищать материал от появления коррозии. Сегодня в строительных магазинах представлен большой выбор краски разных производителей, которая может наноситься на металл даже без предварительной очистки от ржавого налета. Но лучше все же такую очистку выполнить, установив на «болгарку» металлическую щетку. А перед покраской нелишним будет и обезжирить поверхности, протерев их тряпкой, смоченной в уайт-спирите.
• Готовые косоуры устанавливаются в запланированном для лестницы месте. Их крепление производится по-разному — так, чаще всего они фиксируются к полу и межэтажному перекрытию. Другой вариант – косоур, который будет расположен около стены, закрепляется непосредственно на ней надежными дюбельными или анкерными креплениями. Однако, такое крепление возможно в том случае, если лестница будет монтироваться только вдоль капитальной надежной стены. Если же межэтажный переход будет проходить вдоль внутренней каркасной стены, обшитой, например, гипсокартоном, то основными местами фиксации лестницы должен быть пол и перекрытие.
• Для того чтобы деревянные ступени не прогибались под весом человека, косоуры, после их установки и закрепления на месте, рекомендовано соединить одной или двумя профильными трубами 25×25 мм. Эти элементы не только сделают ступени более жесткими, но и свяжут между собой косоуры, придав конструкции более высокую надежность. Перемычки в каркасе под ступени фиксируются на конструкции после того, как косоуры будут закреплены на своем «штатном месте».
• Когда каркас под лестницу будет полностью готов, можно переходить к фиксации на нем деревянных деталей ступеней. Для этого на горизонтальных участках косоуров просверливаются отверстия для анкеров диаметром 9 мм. Отверстие должно пройти только через верхнюю стенку трубы. Для крепления одной ступени необходимо четыре анкера – по два с каждой стороны.
• Следующим шагом необходимо точно позиционировать отверстия на тыльной стороне деревянной ступени. Для этого при приобретении анкеров рекомендуется сразу купить и специальные метчики «Fisher TBZ-2», хотя бы четыре штуки. Диаметр его цилиндрической части таков, что метчик точно, без люфта, входит в просверленные 9-миллиметровые отверстия.
• Метчики TBZ-2 вкладываются во все четыре отверстия ступени, острыми наконечниками вверх. Теперь, поверх метчиков, на каркас устанавливается деревянная доска проступи. При этом тщательно контролируется ее положение, то есть прилегание к вертикальным стойкам, ширина свеса ступени, боковой вынос за пределы косоура – все деревянные проступи марша лестницы должны расположиться строго по одной линии.
• Когда ступень точно выставлена, необходимо добиться, чтобы на обратное ее стороне четко отпечатались центры просверленных в металлическом основании отверстий. Это даст возможность идеального совмещения отверстий, которые будут сверлиться в доске.
• Теперь по оставленным точкам-вмятинам в доске высверливаются несквозные отверстия. С данным вариантом крепления отверстия должны быть диаметром 14 мм, а глубиной – 25 мм. Чтобы не ошибиться в глубине сверления и не «прошить» доску насквозь, лучше всего установить на электродрель ограничитель глубины. Или же, по крайней мере, на самом сверле сделать метку предельной глубины, например, накрутив кольцо из изоленты.
• После этого в отверстия металлического каркаса вставляются до упора пластиковые распорные анкеры. Следующим шагом в них шуруповертом вкручиваются входящие в комплект саморезы. Саморез при вкручивании развальцует нижнюю цилиндрическую часть анкера, и этим самым создаст надёжное соединение со стенкой трубы. Не стоит бояться того, что сам анкер – пластиковый. Он рассчитан именно на такие нагрузки и уже давно проверен практикой строительства каркасных лестниц. Кроме того, получающееся крепление обладает определенной эластичностью, что предотвращает неприятные скрипы, которые зачастую возникают при прямом креплении дерева к металлу саморезами. После такой фиксации сверху каркаса выступают рельефные широкие стороны анкеров, и их расположение в точности соответствует расположению отверстий на тыльной стороне ступени.
• Следующим шагом отверстия в деревянной проступи заполняются столярным клеем или «жидкими гвоздями», предназначенными для склеивания древесины — это обеспечит максимально надежную фиксацию ступени на стальном каркасе.
• После этого доска ступени устанавливается на каркас, так, чтобы цилиндрические рельефные части анкеров вошли в отверстия, высверленные в доске. Далее, доску необходимо хорошо прижать, чтобы анкеры максимально глубоко вошли в заполненные клеем каналы.
• Когда клей, на который ступень посажена, полностью схватится, она гарантированно прочно укрепится на каркасе. Таким же образом крепятся и все остальные ступени.

После того как все проступи будут установлены на место, можно переходить к монтажу ограждения лестницы. Важно помнить, что детали ограждения необходимо установить на расстоянии не более 150 мм друг от друга, особенно в тех случаях, когда в доме проживает маленький ребенок.

И в завершение публикации – видео, в котором показан пример монтажа лестницы на одном косоуре из профильной трубы

lestnitsygid.ru

Лестница из профильной трубы своими руками: чертежи, расчет

Профильная стальная труба прямоугольного или квадратного сечения – металлопродукция, используемая для изготовления лестниц различных конструкций. Такие металлоизделия часто используются на дачах, в частных домах, офисах. Перед изготовлением лестницы из профильной трубы выбирают оптимальный вид и производят расчет элементов конструкции. Возможные варианты – маршевые (с одним или двумя маршами), винтовые, приставные.

Преимущества лестниц, изготовленных из профильной трубы

• Трубы прямоугольного или квадратного профиля можно использовать для изготовления широкого перечня конструкций – стационарных или приставных.

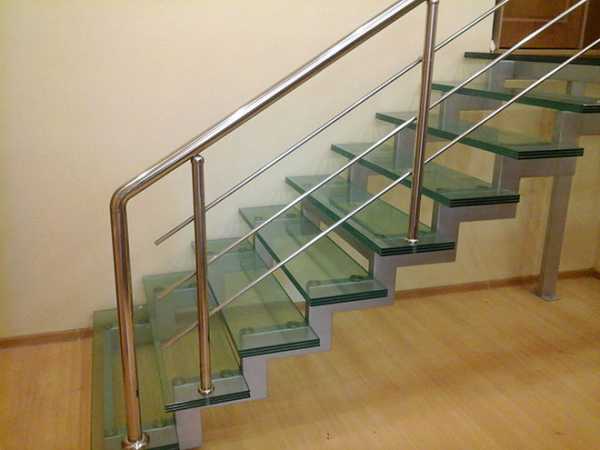

• Широкие возможности декора с использованием деревянных, стеклянных, полимерных материалов. Сам металлопрофиль можно окрасить современными составами, в том числе с эффектом «металлик».
• Долговечность и высокая надежность при соблюдений правил проектирования, изготовления и эксплуатации.
• Установка возможна как при строительстве дома, так и в уже эксплуатируемом помещении.

Особенности использования металлопрофиля

Использование стальных профтруб для изготовления лестниц требует соблюдения ряда условий.

• Каркас из профильной трубы имеет достаточно большую массу, поэтому не рекомендуется увеличивать вес конструкции бетонными ступенями и металлическим заполнением ограждения. Для ступеней обычно используют древесные материалы, а для заполнения – решетки из полимеров.
• Независимо от места расположения конструкции, все стальные элементы должны быть обработаны антикоррозионными составами.
• Для соединения элементов используют болтовые соединения или сварку. Второй вариант является предпочтительным, благодаря более высокой надежности.
• При изготовлении пожарных или аварийных лестниц предпринимают дополнительные меры по усилению.

Общие сведения по проектированию металлических лестниц из профильных труб

При расчете лестничных конструкций в обязательном порядке руководствуются нормативной документацией – ГОСТом 23120-2016 и СНиПами. В них принята следующая терминология:

• Ступени – элементы, в состав которых входит проступь (горизонтальная часть) и опорный подступенок, расположенный вертикально.
• Механизмы фиксации ступеней. Тетива – ступени вставляются в пазы, предусмотренные в боковых балках. Косоур – ступеньки крепятся на наклонную балку. Вертикальная труба – элемент винтовой модели, к которой ступени фиксируются спирально.
• Перила. Удобный элемент, повышающий безопасность спуска и подъема. Может отсутствовать.

Внимание! Самыми популярными механизмами крепления ступеней являются тетивы и косоуры. По сочетанию прочности и компактности выигрывают косоуры, которые могут быть центральными или расположенными по краям ступеней при их ширине более 1,5 м.

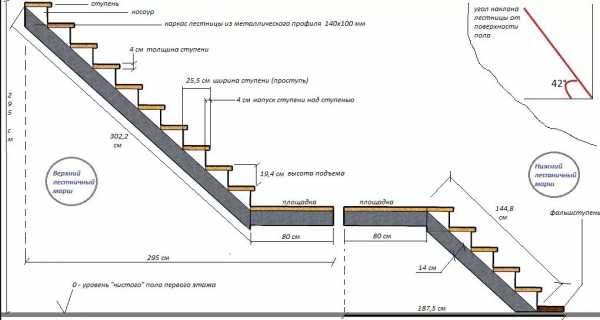

Чертежи лестниц из профильных труб, изготавливаемых своими руками, разрабатывают на основании расчетов, в которых важны следующие параметры:

• Уклон. Для жилых строений – 30-40°.
• Число ступенек. Максимальное для одномаршевых – 18, двухмаршевых – 16 штук на марш.
• Ширина площадки двухмаршевой конструкции. Должна быть не меньше ширины маршей.
• Ширина проступи. Рекомендуется – 29 см +/-3 см.
• Высота подступенка. Оптимально – 17 см, допускаемый диапазон – 14-20 см.
• Ширина. Для лестницы, ведущей в частном доме на второй этаж, она должна быть не менее 0,8 м.

Расчет конструктивных элементов лестницы маршевого типа

Наиболее популярным вариантом среди стационарных моделей является маршевая лестница. К ним относятся металлоизделия, состоящие из одного или двух пролетов, которые между собой соединяются площадками.

Разновидности маршевых конструкций и области их использования:

• Одномаршевые. Конструкции с небольшим наклоном устанавливаются в просторных помещениях или на входе в дом при наличии высокого цокольного этажа. В малогабаритных пространствах устанавливают модели с большим углом подъема. Обычно они востребованы для подъема на чердак или спуска в подвал. Пространство под лестницей может использоваться для устройства кладовой.
• Двухмаршевые. Позволяют сэкономить площадь, особенно если ступени двух маршей расположены перпендикулярно друг другу вдоль смежных стен.

Проведем примерный расчет элементов одномаршевой конструкции на второй этаж при высоте этажа, равной 3,0 м. Рекомендуемая длина лестницы при такой высоте составляет 4,5-5,0 м. Принимаем размер проступи 30 см. Рекомендуемая сумма проступи и подступенка – 46 см, то есть высота подступенка в этом случае равна 16 см. Разделив высоту комнаты на высоту подступенка, получаем количество ступеней 300/16=18,6 шт. Рекомендуемое максимальное число ступеней для одномаршевой лестницы – 18, поэтому высоту подступенков следует немного увеличить.

Разновидности косоуров для маршевой лестницы

Стальная профильная труба – прекрасный вариант для изготовления косоуров при устройстве лестницы своими руками. Оптимальную конструкцию косоура выбирают в зависимости от запланированного бюджета, габаритов лестницы и запланированных нагрузок. Возможные варианты:

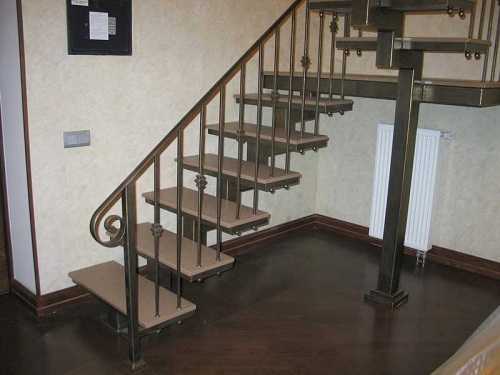

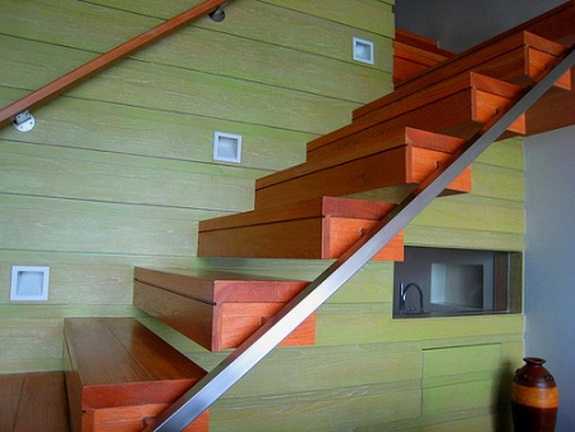

• Каркас на центральном косоуре, представляющем собой прямую трубу – наиболее экономный и простой в изготовлении вариант. Размер сечения трубного профиля – 100х50 мм.

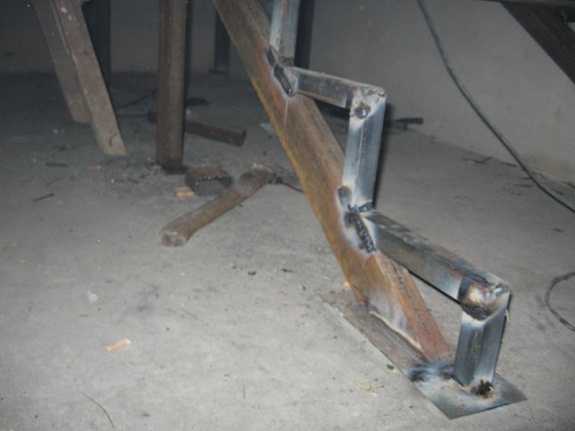

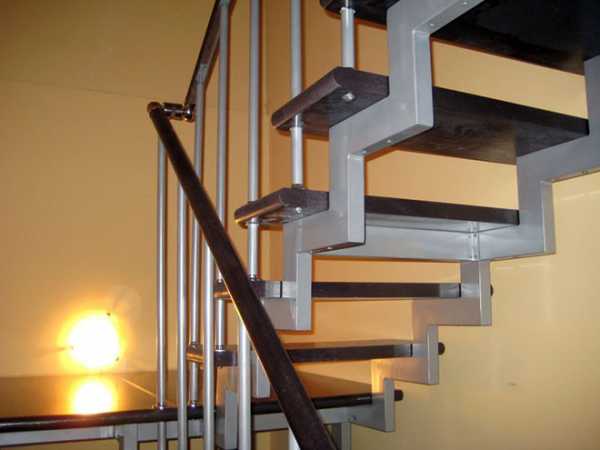

• Каркас на центральном ломаном косоуре, имеющем форму ступеней. Более сложен в изготовлении, поскольку собирается сваркой из отдельных элементов профиля. Для такого варианта обычно используют профильную трубу сечением 80х60 мм. К косоуру могут привариваться каркасы для ступеней.

• Для изготовления ступеней крупногабаритных конструкций, при запланированных высоких нагрузках или из эстетических соображений сваривают боковые косоуры.

Для расчета требуемого количества профильной трубы и других материалов, используемых при изготовлении металлических лестничных конструкций, удобно пользоваться онлайн-калькуляторами.

www.navigator-beton.ru

Лестница из профильной трубы своими руками:советы по возведению

Каждый объект строительства, отвечающий необходимым требованиям, подразумевает создание лестниц, которые будут соединять этажи будущего дома. Стоит сказать, что для правильного изготовления каркаса пролета, предназначенного для лестницы, нужно применять такие материалы, которые обладают хорошей технологичностью. К подобным материалам можно с полной уверенностью отнести и трубу, которая изготавливается из профиля.

В данной статье речь пойдет о правильном и достаточно быстром способе возведения лестницы из профильной трубы своими руками. Также будут указаны некоторые явные превосходства, которые имеются у данной конструкции.

Между этажами часто строят сооружения из труб, которые будут великолепно выглядеть в дачных домах, офисных помещениях, а также во многих иных современных постройках. Здесь же стоит сказать и о том, что при создании лестниц данного класса применяется профиль из металла, сечение которого 6х4 см. Такой размер является самым оптимальным для подобных конструкций.

К тому же, при выборе маленьких габаритов прочность сооружения может быть существенно ниже, а большие размеры материала делают конструкцию громоздкой, к тому же достаточно тяжелой.

Вернуться к содержанию

Немного достоинств изделий, изготовляемых из профиля

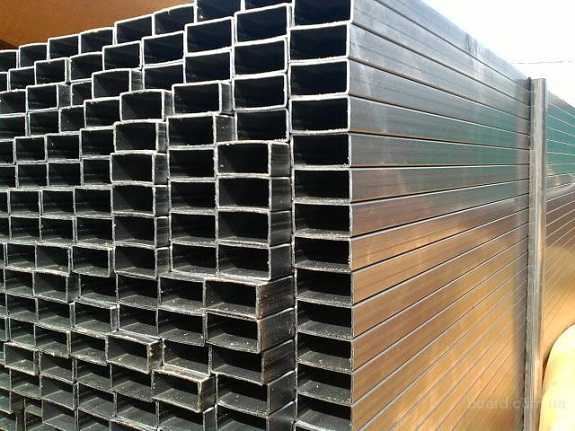

Профильные трубы

Труба из профиля для создания лестничного пролета, даст при проведении работ неоспоримые преимущества:

• Все конструкции, выполненные из данного материала, обладают хорошей прочностью и надежностью в повседневной эксплуатации;
• Срок службы в любом случае будет большой;
• Использование при изготовлении конструкции современных отработанных технологий, которые значительно сокращают затраты сил и времени;
• Воспользовавшись современными элементами декора можно с легкостью менять конфигурации пролетов, предназначенных для лестницы;
• Стоимость является вполне приемлемой в сравнении с иными схожими конструкциями.

Стоит обратить внимание на тот факт, что технологии, которые применяются при изготовлении профиля, полностью позволяют красить готовое изделие в любой цвет, подходящий к интерьеру помещения. Покраска производится посредством порошкового напыления. Наряду с этим, стоит добавить, что в настоящее время широкую популярность приобрели такие цвета, как черный, золотистый и серебристый.

Еще одним преимуществом является тот факт, что конструкция позволяет обеспечить прямой марш, который позволяет менять проведение монтажных работ на 90 градусов, а также на 180.

Вернуться к содержанию

Проводим работы

Начало установки лестницы

Установку конструкции необходимо начать с установки основания, то есть каркаса лестницы из профильной трубы. Трубы, сделанные из профиля нужно установить и закрепить попарно, затем осуществляется монтаж ступеней из того материала, который был выбран.

Поэтапно подготовительные работы по возведению основания для пролета будущей лестницы могут выглядеть таким образом:

Сначала нужно разметить и нарезать заготовки, изготовленные из профиля;

• Установка рамок осуществляется под ступеньки;
• Изготовление самих ступенек;
• Монтаж их на каркас и последующая сварка.

Перейдя по ссылке http://vse-postroim-sami.ru/materials/brick-stone/245_kirpichnaya-lestnica-shag-za-shagom/, вы узнаете, как построить кирпичную лестницу. В этой статье содержится информация про, плетение веревочной лестницы. Для проведения работ вам понадобится дрель, поэтому рекомендуем прочесть статью про выбор электродрели.

Стоит изначально знать о том, что вышеуказанный порядок проведения работ изначально предполагает применение оборудования для сварки, кроме того небольшие навыки работы с таким специальным оборудованием.

Вернуться к содержанию

Особенности изготовления металлической лестницы своими руками из профильной трубы

Для более яркой наглядности особенностей изготовления сооружения, имеет смысл разобрать проведение работ на классическом примере. Таким примером вполне может быть создание лестницы с деревянными ступенями и каркасом, который изготовлен из профиля. Основанием данного сооружения выступает труба из профиля, диаметр которой равняется 6 см в сочетании с уголком, размер которого равняется 4х4 см.

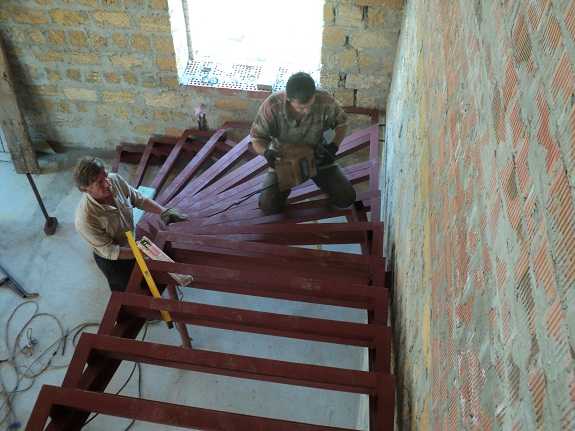

Сварка каркаса лестницы

Процесс создания такой конструкции подразумевает под собой проведение таких поэтапных действий:

Изначально стоит посчитать количество ступеней, кроме того сразу же определить их основные параметры, под которыми понимают высоту и ширину.

Далее происходит заливка платформы бетоном, которая является основанием всего сооружения, обеспечивая при этом необходимый угол наклона. Уровень данной платформы выступает отметкой ноль, на ней необходимо будет расположить первую ступень будущей лестницы.

Теперь стоит обратиться к установке самой трубы из профиля, ее следует приварить к закладкам в платформе с первой стороны, со второй стороны она крепится к анкерам, которые наглухо закреплены в стене.

Теперь нужно к трубе приварить уголки из металла, при этом стоит обратить особое внимание на то, что все размеры данных уголков должны быть выдержаны со строгой точностью.

После того, как завершен основной этап работ, к каркасу необходимо присоединить перила, изготовить которые можно по собственному желанию как из металлических материалов, так и из деревянных.

Готовая лестница

Вернуться к содержанию

Характерные особенности лестницы

Перила устанавливаются сбоку от каркаса, таким образом можно существенно увеличить ширину всего пролета лестницы. Стоит также указать, что между сооружением и стеной нужно оставить проход. Он необходим в обязательном порядке, поскольку без него не будет возможности проведения работ по дальнейшему ремонту помещения. Для того, чтобы избежать вибрации, которые могут возникать при движении по лестнице, следует ограничить длину стоек в ее пролетах.

К тому же, не стоит забывать и про то, что при проведении работ в обязательном порядке будут нужны самые различные материалы, среди них чаще всего применяются изделия из дерева, стекла, камня, иногда из керамики. Использование данных материалов существенно увеличивает эксплуатационные характеристики каждой конструкции в виде лестницы, к тому же сооружение будет выглядеть привлекательным и современным.

Напоследок хотелось бы добавить, что подобные конструкции достаточно часто используют не только как лестничные пролеты строений, у которых несколько этажей, они часто могут являться крыльцом той или иной постройки.

Это самое основное, что нужно знать, перед тем как начать самому делать лестницу из профильной трубы.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

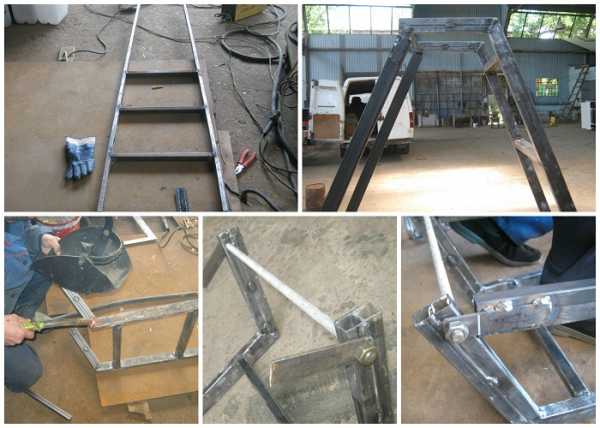

Приставная лестница (стремянка) из профильной трубы своими руками

При строительстве дома или коттеджа возникает необходимость обустройства лестницы. Наиболее крепкими и долговечными считаются лестничные конструкции, выполненные на основе металлического каркаса.

Лестница из профильной трубы

Тем более, что использование металла позволяет решать самые затейливые дизайнерские проекты – из профильной трубы можно создавать уникальные и нестандартные композиции, которые подойдут под интерьер.

Cодержание статьи

Виды лестниц

Разделение лестниц на виды происходит по нескольким позициям: материал изготовления, конструкция, назначение, место расположения (внутренние, наружные).

В качестве материала для изготовления лестничных конструкций используют металл, дерево и железобетонные смеси. Чаще всего эти материалы комбинируют.

По конструкции бывают:

• приставные – наиболее простой и распространенный конструкционный вид. Представляет собой две параллельные опоры, к которой приварены ступени под углом 900. Могут быть как стационарные, так и переносные, к примеру, стремянка;
• маршевые – имеют более сложную конструкцию, которая подразумевает монтаж ступеней на балках, установленных под определенным углом. В качестве опорных элементов могут выступать тетивы или косоуры. Такие металлические изделия вполне под силу выполнить хозяевам частного дома своими руками;
• винтовые – Ступеньки крепятся с одной стороны к опорной балке, а другую сторону ограждают перила. Ступени делают в форме треугольника или сектора. Самостоятельно изготовить такую конструкцию достаточно сложно;

Приставные лестницы из профильной трубы

• больцевые лестницы – в этом случае ступени крепят непосредственно к стене с помощью специальных прочных болтов (больцев). Другая сторона соединена перилами. Обязательное условие для такого вида лестниц – крепкая стена, способная выдержать нагрузку.

Достоинства и недостатки лестниц из профильной трубы

Лестница из профильной трубы своими руками имеет массу достоинств в сравнении с конструкциями из других материалов:

• высокая прочность, которая обеспечивается профильной трубой;
• длительный срок эксплуатации, можно даже сказать, что это лестница на века;
• процесс изготовления каркаса отработан уже до мелочей, поэтому не займет много времени;
• использование разных креплений, можно реализовать любые конструкционные замыслы;
• относительно дешевые строительные материалы на каркас.

Наряду с достоинствами, есть и некоторые «минусы» лестниц из профильной трубы, которые необходимо учитывать еще до начала работ.

Следует учитывать большой вес конструкции основания лестницы из металлических труб

Так, металлический каркас – достаточно тяжелая конструкция, поэтому для вспомогательных элементов использовать нужно более легкие материалы, такие как пластик или стекло.

Но этот нюанс позволяет придать им более эстетичный внешний вид. Второй момент: использование металлического профиля подразумевает, что все соединения должны быть сварными, следовательно, уметь мастер должен уметь пользоваться сварочным аппаратом.

Этапы изготовления лестницы из профильных труб

Наиболее часто используемый вариант изготовления лестницы – каркас из профильной трубы, а ступени выполнены из древесины. Для основы берут трубу диаметром порядка 60 см и уголок 40х40 см.

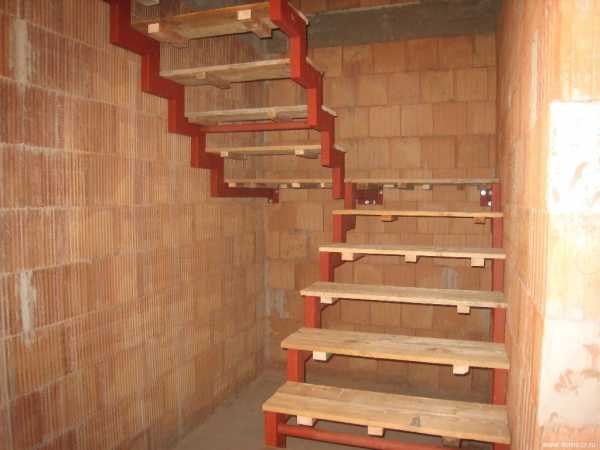

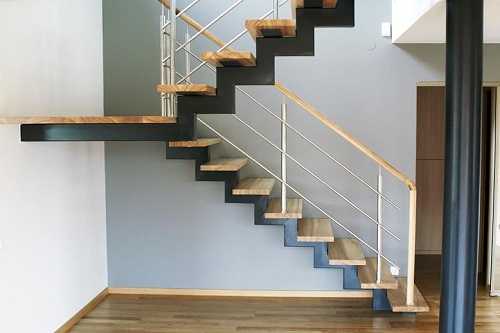

Металлическая лестница с деревянными ступенями

На примере этой конструкции рассмотрим основные этапы работ:

1. На первом этапе делают расчет и чертеж будущей конструкции, определяют количество ступеней и вычисляют длину косоура. Наиболее оптимальные размеры: ширина лестницы в пределах 80-120 см, высота ступеней – не выше 20 см и не менее 12 см, глубина – 30 см.
2. Далее выполняют разметку труб и их нарезку, изготавливают рамки под ступени.
3. Необходимо забетонировать платформу, которая будет служить основанием всей конструкции, а также держать угол наклона. Этот уровень принято считать нулевым – на нем будет находиться первая ступень.
4. Выполняют монтаж профильной трубы, закрепляя ее сваркой к закладкам в бетонной платформе с одной стороны, а с другой к анкерам, которые вмонтированы в стену.
5. К металлической трубе приваривают уголки, расчет размеров которых определяют на начальном этапе. Следует отметить, что все размеры, даже если изготавливается бытовая стремянка, необходимо соблюдать в точности.
6. Когда каркас собран, к нему приваривают перила (если они металлические) или крепят другим способом, если используется дерево или иной материал.

Как сделать лестницу из профильной трубы своими руками? (видео)

Конструкционные особенности

В процессе изготовления лестницы из профильной трубы существуют нюансы, знание которых значительно упрощает выполнение работы. Так, если перила устанавливают сбоку на лестничный каркас, то удается таким образом увеличить ширину пролета.

При возведении лестницы следует учитывать, что в процессе эксплуатации может понадобиться текущий ремонт конструкции. Для этой цели оставляют зазор между стеной и несущей конструкцией.

Чтобы не было вибраций лестницы при перемещении по ней, длину стоек в пролетах ограничивают.

Деревянные ступени значительно украшают металлическую конструкцию лестницы

Полностью металлическая лестница из профильной трубы не очень привлекательна, поэтому часто используют вспомогательные материалы, такие как стекло, прочный пластик или шлифованную древесину. Это не только облегчает конструкцию, но и делает внешний вид лестницы более красивым.

Приставная стремянка

В подсобном хозяйстве приставная стремянка – незаменимая вещь, которая пригодится для выполнения любых высотных работ. Изготовить ее можно своими руками. Бывают стремянки одностороннего или двухстороннего типов. Конструкционно стремянка выглядит следующим образом – две параллельные профильные трубы, образующие каркас, и прикрепленные к ним ступеньки.

Расчет высоты стремянки делают в процессе определения интервала между основанием, то есть полом, и последней ступенью. Оптимальный интервал между ними – 20-25 см.

По функциональным особенностям бывают стремянки трех видов: классическая, универсальная или трансформер.

Каркас универсальных стремянок может быть раскладным или телескопическим, в котором секции выдвигаются постепенно, по мере надобности. Фиксируют секции посредством защелок или крючков.

Пример изготовления стремянки из профильной трубы

Раскладная стремянка работает в нескольких положениях, и кроме того компактная и легкая в собранном состоянии, что существенно упрощает транспортировку.

В неразборных стремянках соединения выполняют при помощи сварки, а конструкции-трансформеры стыкуют с помощью болтов. Такой способ соединения позволяет быстро демонтировать поврежденный элемент и выполнить его замену.

Готовая стремянка, сделанная своими руками, имеет ряд достоинств, как то легкость, практичность и удобство в использовании, и высокую степень надежности.

trubypro.ru
