Лестница с площадкой 90 градусов – Расчет размеров поворотных лестниц

Маршевая поворотная конструкция

Содержание статьи

Виды лестничных конструкций

Есть несколько разновидностей подобных лестниц на второй этаж:

• Маршевые сооружения – это несложные системы, которые могут содержать один или несколько маршей. В основном это прямолинейные детали со ступенями. В одном марше не должно быть более 16 ступеней.

Добротная маршевая система

• Винтовые разновидности подходят для малогабаритных помещений. Они представляют собой конструкции, вокруг которых по спирали поднимаются ступени. Подобное сооружение может быть возведено в любом месте комнаты, даже в центральной части.

Изысканная винтовая конструкция с поворотом на 90 град.

• Комбинированные системы выглядят как дугообразное и криволинейное сооружение. Они сочетают элементы винтовой и маршевой конструкций.

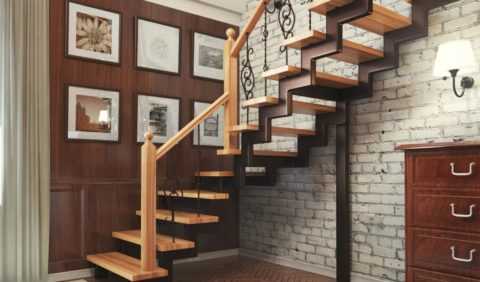

Комбинированный вариант

• Конструкции на больцах являются бескосоурными  системами. При этом ступени устанавливаются к стене, а между собой соединяются больцами.

Устройство варианта на больцах

Еще в момент проектирования стоит продумать, какого типа будет конструкция и из какого материала.

Полезная информация! Поворотные маршевые системы применяются при ограниченном пространстве. В индивидуальных коттеджах особой популярностью пользуются изделия из дерева.

Варианты поворотных лестничных изделий

Маршевые лестницы на второй этаж, выполненные своими руками из дерева, с поворотом на 90 могут отличаться размещением деталей и общим видом. Подъемный механизм монтируется на косоуры или тетивы. Устройство бывает открытым или закрытым. Марш для подъема делается прямым или поворотным.

Поворотные конструкции делятся на разновидности:

• Г-образная имеет схему, когда два пролета размещаются под 90 градусов друг к другу.

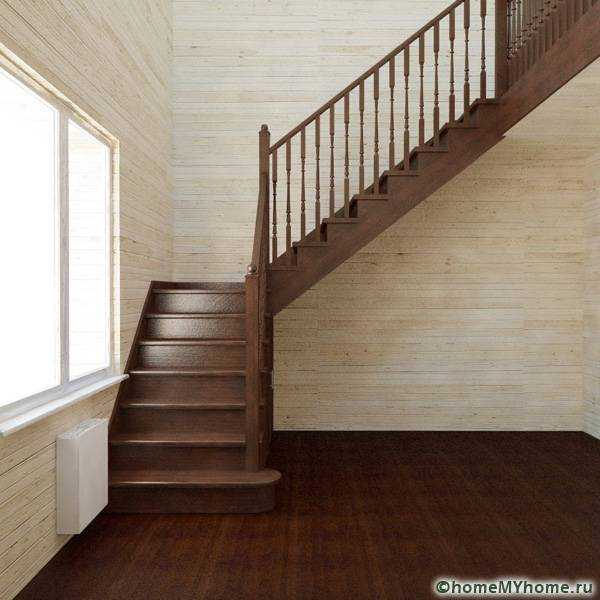

Г-образный вариант

• П-образная отличается поворотом на 180 градусов. Пролеты размещаются в параллельном положении друг к другу. Расстояние, соединяющее их, представляет собой площадку и обладает выходом на этаж или между ярусами.

П-образная модель

К сведению! В некоторых случаях в одной модели используется несколько базовых конструкций. Подобные изделия называются комбинированными.

Статья по теме:

Лестница на второй этаж своими руками из дерева с поворотом на 90: монтируем самостоятельно

Качественную и удобную лестницу на второй этаж своими руками из дерева с поворотом на 90 градусов можно смонтировать своими руками или купить готовые элементы подобных систем. В обоих случаях разрабатывается предварительный проект, и производятся необходимые замеры сооружения, а также высоты пролета.

В помощь:

Дополнить и расширить информацию о самостоятельном расчете и монтаже лестниц из дерева с поворотом на 90° поможет специальная публикация в профессиональном online-журнале о ремонте и строительстве HouseChief.ru.

Самые популярная древесина для производства

Нужно ответственно подойти к подбору качественных материалов для сооружения изделия. Древесина считается самым оптимальным вариантом. Она легко подгоняется, а также относится к бюджетным способам.

Для создания удобных систем стоит рассмотреть следующие варианты:

• Клен характеризуется устойчивостью и прочностью на изгиб. Но в подобной древесине могут появляться трещины.

Система из клена

• Бук может использоваться в помещениях, где нет повышенной влажности.

Вариация из бука

• Дуб относится к одним из лучших строительных материалов. Он отличается твердостью и прочностью.

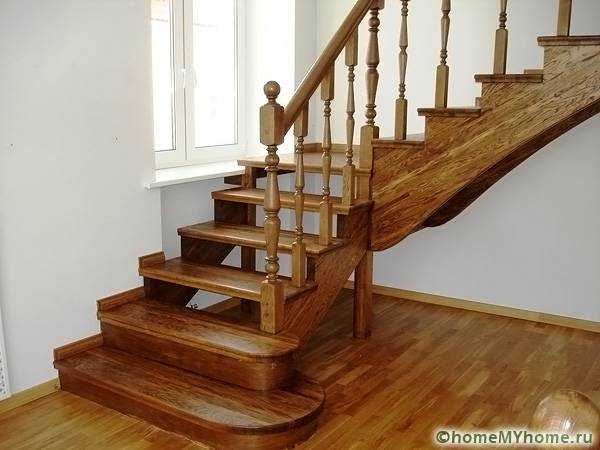

Дубовые лестницы являются самыми надежными и дорогими

• Лиственница характеризуется стойкостью к гниению и считается прочным и твердым материалом.

Изысканный вариант из лиственницы

• Можно выбрать бюджетный вариант сосну.

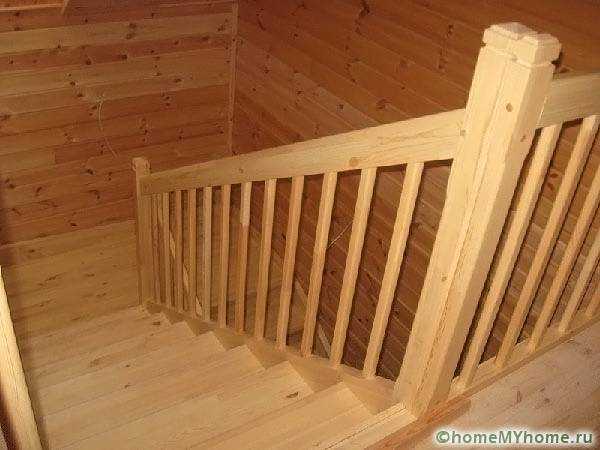

Бюджетный вариант из сосны

Для монтажных работ потребуется электролобзик, шуруповерт, ножовка, стамеска, угольник и уровень. Подбирается материал из обрезных досок, опорных и вспомогательных брусьев, а также крепежных деталей.

Полезная информация! Перед применением древесный материал высушивают и покрывают защитными водоотталкивающими растворами.

Особенности расчетов

Прежде чем приступить к монтированию лестницы на второй этаж своими руками из дерева с поворотом на 90 необходимо разработать чертеж. В процессе применяются специальные формулы.

Составление проекта требует знаний об основных элементах конструкции:

• Ступени делятся на поворотные, выполняющие поворот конструкции, и прямые.
• Несущие опоры могут быть тетивными или косоурными.

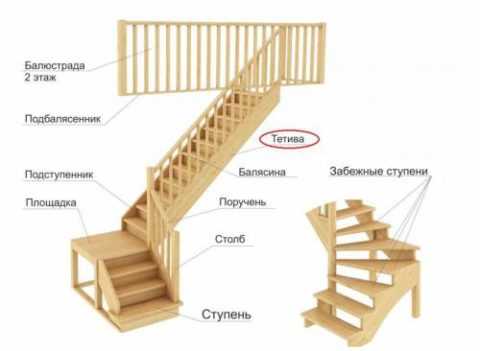

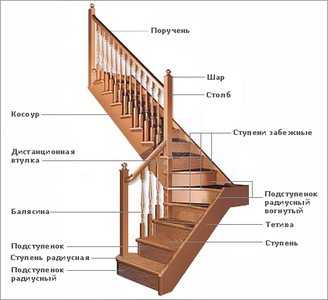

Составные элементы изделия

Чтобы выполнить идеальную конструкцию необходимо знать следующие параметры:

• Расстояние проема от самого верхнего подступенька до угловой части забежной ступеньки.
• Ширину ступенек. Необходимый минимум 120 мм.
• Ширина пролета (марша) не берется меньше 80 см.
• Самая большая высота ступеньки 220 мм.

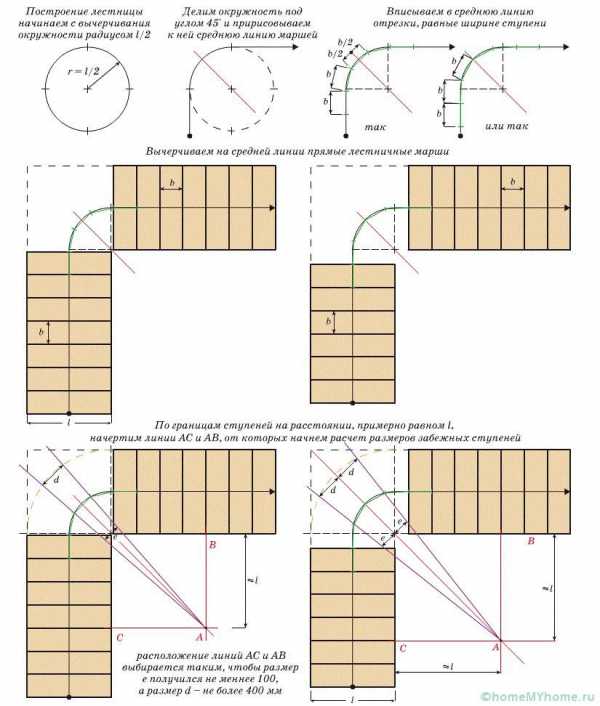

Графический расчет маршевой лестницы с забежными ступенями

Правильный расчет ступеней

Полезная информация! К самым практичным конструкциям относятся модели со стойкой посередине. Они отличаются простотой сборки и хорошими эксплуатационными характеристиками.

Как выполнить расчет лестницы с поворотом: чертежи и схемы

При самостоятельном проектировании нужно предусмотреть следующие моменты:

• Ширину и высоту ступеней. Так как величина среднего шага равняется 60 см, то ширину и высоту одной ступени вычисляют по следующей формуле: 2b+c=60. При этом с и b представляют собой размеры ступеней.
• Рассчитывается угол наклона ступеней. Не стоит ради экономии пространства делать слишком крутую конструкцию. Оптимальный угол наклона варьируется от 25 до 35 градусов.
• При расчете поворотных ступеней нужно учесть, что размер меньшей стороны должна быть около 100 мм.  А перекрытие поворотного узла над предыдущим имеет значение около 50 мм.

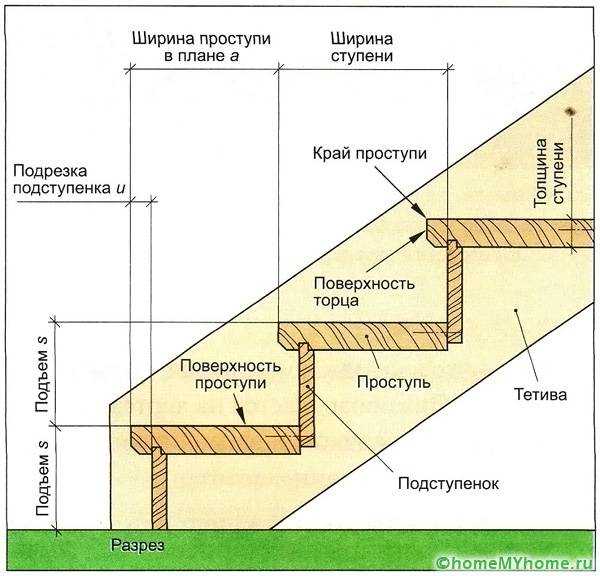

Устройство и параметры ступенек

Расчет лестницы зависит от ширины проема в перекрытии и высоты помещения

Угол наклона зависит от назначения лестницы

Видео: самый простой способ расчета самостоятельно

Монтаж несущей конструкции

Лестница на второй этаж своими руками из дерева с поворотом на 90 выполняется с монтажа несущих конструкций. При этом производятся следующие действия:

• Производится выпиливание косоуров. Сначала делается шаблон в виде треугольника с прямым углом и размеченными размерами высоты подступени и глубины ступеньки. Выполняется разметка и выпиливание элементов. Торцевые части хорошо шлифуются.

Разметка будущего косоура с помощью металлического уголка

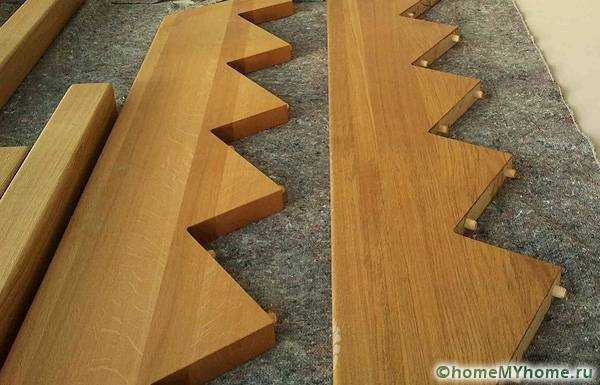

Готовые к монтажу косоуры

• Для крепежа косоуров производится монтирование столбов с опорами. Брус закрепляется с помощью специальных крепежных компонентов. Также может бетонироваться в пол.
• К деталям перекрытия косоуры монтируются саморезами и болтами. Деталь внизу вставляется в опорный брусок. При этом вытачивается паз. Для лучшего крепежа готовится смесь из клея с опилками.

Креплению косоура к перекрытию

• Пристенная деталь монтируется аналогичным способом вверху. В нижней части фиксируется при помощи металлического уголка. На всех этапах производства используется уровень.

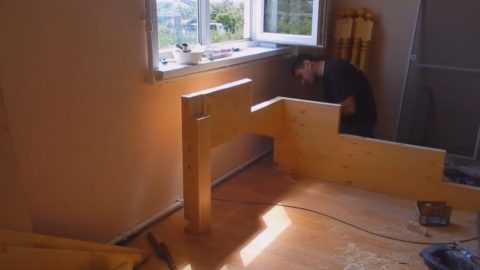

Инструкция по монтажу

Монтаж ступеней и сборка конструкции

Лестница на второй этаж делается своими руками из дерева с поворотом на 90 из одинаковых ступеней, которые вырезаются по шаблону.

Из площадки производятся забежные ступеньки. Они выпиливаются по чертежу. При этом линии должны выходить из одного угла. После производства всех элементов, они обрабатываются лаком и специальным защитным составом.

Монтаж ступеней

Выполняется тетива для марша, который находится внизу. Выпиливаются пазы, в которые будут устанавливаться ступени. Выступающие части наружной тетивы маскируются торцами забежных ступеней.

Полезный совет! Не следует делать заготовки, которые плотно входят между ступенями. Чтобы конструкция была прочной на многие годы, выполняются небольшие зазоры.

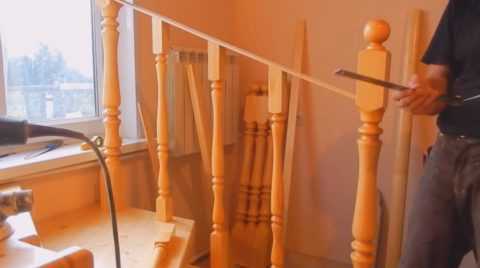

Монтаж перил и балясин

Важную роль в обустройстве интерьера играют детали для декорирования – балясины и перила. Для закрепления балясин к ступеням применяются шканты. Дополнительно производится обработка смолой и клеем. Для крепления перил по всей длине делается паз, куда заходит рейка прибитая к балясинам. Готовую лестницу нужно обработать машинкой для шлифовки или наждачкой. Затем выполняется окрашивание или покрытие морилкой или лаком.

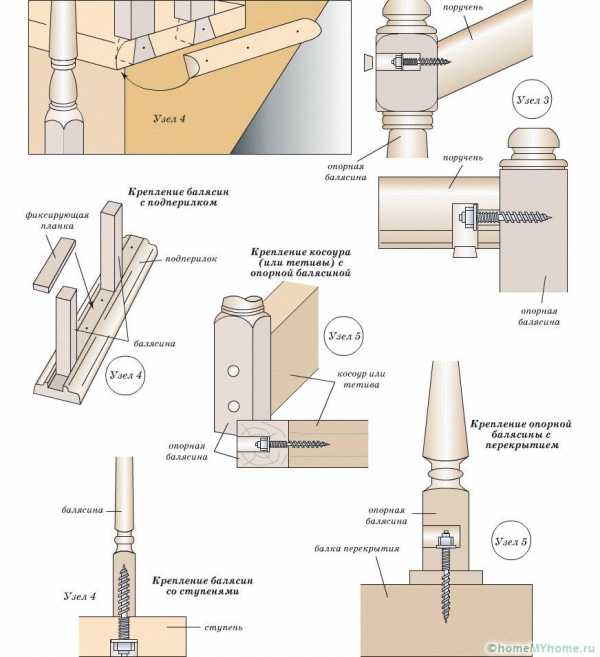

Схемы крепления перил и балясин

Полезный совет! Балясины лучше расположить на каждой ступени, что обеспечит большую прочность конструкции.

Полезные советы

Лестница из древесины требует особого ухода. Для этого предпринимаются следующие меры:

• Уборка производится мокрой тряпкой без применения моющих средств.
• Поверхность протирается сухой тряпкой с добавлением воска.
• Нельзя допускать пересушивания конструкции.
• Необходимо вовремя устранять все неполадки: скрипы, расклейку мест соединений и ослабление крепежных деталей.

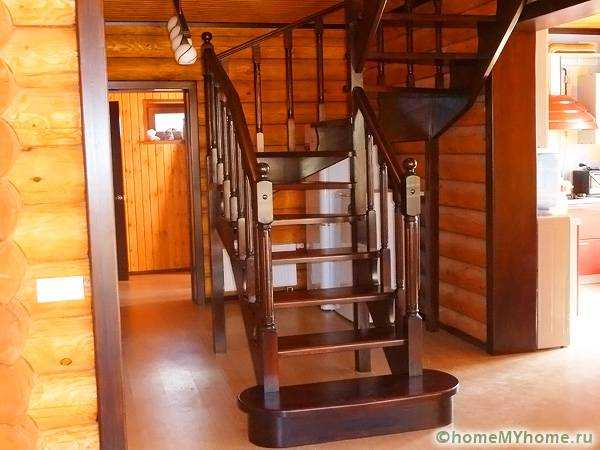

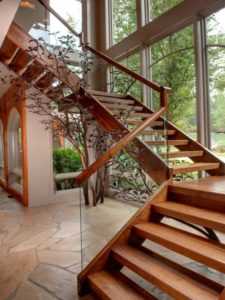

Роскошная конструкция из древесины

Полезная информация! Подобная система дает усадку. Поэтому не стоит ее сразу крепко монтировать. Она должна отстояться несколько недель.

Монтаж собственными силами и правильный уход позволят создать прочное и красивое изделие, которое прослужит многие годы.

Видео: монтаж деревянной лестничной конструкции в доме

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Лестница Поворотная на 90 Градусов: Особенности Конструкции

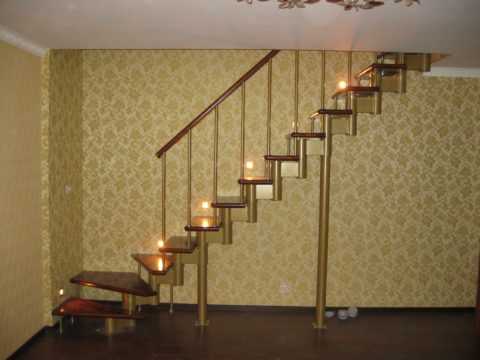

Сочетание дерева и металла в стиле лофт

Лестницы – незаменимые конструкции в любом доме, где планируется сделать минимум два этажа, или чердак, которым вы собираетесь активно пользоваться. Они бывают абсолютно разных форм и размеров – если вы читали материалы, на нашем сайте, то уже должны неплохо в этом ориентироваться.

Габариты лестницы и ее форма подбираются для конкретных помещений не случайно – тут все зависит от отведенного пространства под нее. Если его недостаточно, то лестницу делают поворотной. Именно о такой конструкции мы и поговорим сегодня. Итак, лестница поворотная на 90 градусов, расчет, поэтапное возведение и прочая полезная информация по теме.

Содержание статьи

Типы конструкций

Давайте начнем немного издалека, для того чтобы понять, какими лестницы могут быть, как они обычно выглядят, и что нужно знать перед выбором той или иной конструкции

Виды лестниц

Третий вид будет условным, и вы поймете почему:

• Самым распространенным видом являются маршевые конструкции. Они состоят из прямых участков подъема разной длины, которые и называются маршами.
• Количество маршей зависит от того, сколько раз поворачивает лестница.
• Повороты нужны для того, чтобы уменьшить угол наклона спуска, сохраняя определенное пространство под конструкцией. Подобная система позволяет организовать подъем на любую высоту.
• Поворачивать маршевые лестницы могут по-разному – это и 90 (тема сегодняшней публикации), и 180 (мы их постоянно видим в подъездах и учреждениях), и 270 градусов (эти конструкции встречаются реже, в основном в эркерах и различных квадратных нишах – пример вы могли видеть на предпоследнем фото выше).
• Главная особенность маршевой конструкции состоит в том, что по ней можно с удобством передвигаться, переносить грузы, при том, что подъем является максимально безопасным – ступени ровные и прямые и не меняют своих параметров на всей протяженности марша, что позволяет выполнять подъем и спуск машинально.
• Сборка маршевой лестницы выполняется быстрее и проще, чем у остальных вариантов. Вы вполне сможете, правильно рассчитать и установить ее своими руками, в чем мы вам сегодня поможем.
• Вариантов исполнения по материалам, конструктиву и внешнему виду просто огромное количество.

• Второй тип лестниц называется винтовым, что полностью отражает его суть. Эти конструкции очень красивы и нередко используются дизайнерами в качестве акцентного элемента интерьера.
• Они занимают очень мало места, по сравнению с маршевыми, однако их использование связано с рядом неудобств.
• Во-первых, изгибающийся подъем может запутать человека, что может привести к падению. Особенно это касается стариков и маленьких детей.
• Во-вторых, подъем получается достаточно крутым, что также отдельные категории лиц могут не осилить.
• В-третьих, по ним невозможно поднимать габаритные грузы, с ними будет просто не развернуться, поэтому владельцы жилья с такими лестницами периодически прибегают к услугам подъемной техники.

• Мы сказали, что последний тип является неким гибридом. Для понимания принципа внимательно просмотрите четыре фотографии выше.
• Из них можно понять, что у этих конструкций нестандартная форма, изгибы очень больших радиусов, приближающие их уже к маршевым конструкциям, изгибы могут менять свое направление, и что самое необычное, параметры подъема могут меняться, как на последней фотографии.
• Тех, кто выбирает последние вариант (где меняется длина ступеней), мы, честно сказать, не совсем понимаем. Красоты это прибавляет не особо много, а вот хлопот доставит предостаточно. Человеку свойственно делать большинство движений неосознанно, иначе бы наш мозг просто взорвался от перегрузки. Как можно с комфортом по такой лестнице двигаться совсем непонятно! Вы либо будете от нее уставать, либо в конечном итоге споткнетесь, рискуя получить неприятную травму.

Но мы, пожалуй, немного отвлеклись. Вот эти лестницы люди устанавливают в своих домах. Самым рациональным решениями являются маршевые конструкции с поворотами. Давайте разберемся, как поставить их у себя дома самому.

Сборка или изготовление лестницы  с поворотом на 90 градусов

Итак, с чего начинать, если уже определился с формой конструкции? Ответ предельно прост – с расчетов параметров конструкции. Как это сделать подробно описывается далее.

Проектирование

Лестница с поворотными ступенями на 90 градусов

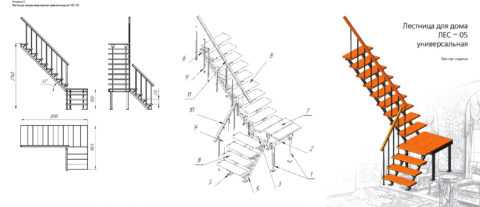

Пример простейшего чертежа вы можете видеть сверху. Не пугайтесь, ничего сложного в его составлении нет.

Сейчас мы все подробно объясним:

• Итак, первое, что нам нужно – взять лист бумаги (лучше разлинеенной), карандаш и рулетку.
• Замеряем параметры проема, в который планируется установка лестниц. Нас интересует высота, ширина (пространство под один марш) и длина (под второй).
• Далее переносим все на бумагу, соблюдая четкий масштаб – удобно считать по клеточкам.
• Определяем угол наклона марша. Это, пожалуй, самая сложная часть работы. Дело в том, что нужно позаботиться о том, чтобы оба марша имели одинаковый наклон. Если это условие не соблюсти, то лестницей пользоваться будет неудобно. Поступаем следующим образом.
• Разбиваем высоту так, чтобы в самом близком месте между маршем и перекрытием второго этажа над головой оставалось не менее 2-х метров.

Деревянные поворотные лестницы на 90 градусов от завода-изготовителя

• Если проем полностью открытый, этот пункт можно пропустить, просто разбив пролет пополам, или, так, как вам кажется наиболее удобным в вашем помещении.
• Измеряем высоту от намеченной точки до перекрытия второго этажа.
• Определяемся с тем, будет ли у нас в конструкции поворотная площадка, или мы хотим сделать забежные ступени. Разницу можете посмотреть на схеме ниже.

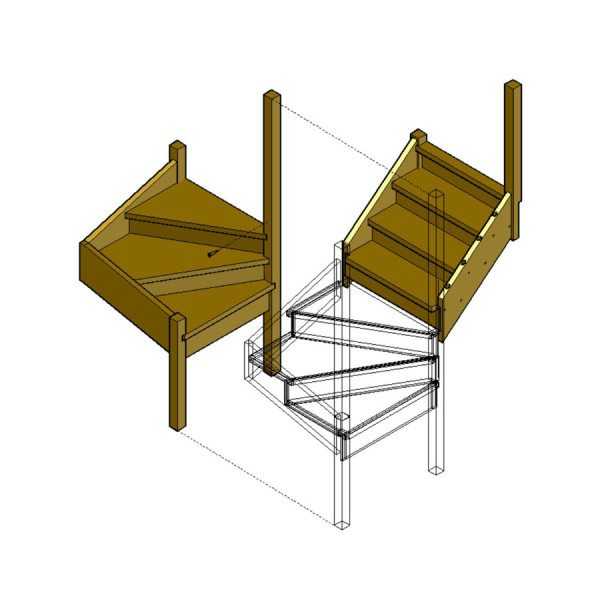

Варианты поворотов с площадкой и забежными ступенями

• Как видите, площадка занимает немного больше места, вследствие чего угол наклона получается чуть круче.
• Выбираем первый вариант с площадкой. Ее габариты (ширина и длина) будут полностью совпадать с шириной лестничных маршей, которые обычно делаются одинаковыми.

Расчет поворотной лестницы на 90 градусов – параметры марша

• На рисунке показан расчет площадки под разворот, но не суть, так как принцип ничем не отличается.
• Идеальные размеры маршей установлены нормативными документами. Так, для комфортного перемещения одного человека требуется оставить 80 сантиметров, а для двоих – 120.

Совет! В частных домах, особенно в тех, которые строятся без проектов, особо не разгуляешься, так что значение может быть любым. Смотрите по месту, но на нормативы ориентироваться не забывайте.

• Предположим, что нам получается уместить лестницу в 100 сантиметров толщиной. Это значит, что наша площадка будет 100*100. Отложите это значение на чертеже и на полу в реальности, после чего замеряйте расстояние до границы проема, куда будет подходить верхний марш. Снова берем произвольные значения, например: высота от площадки до перекрытия – 1,8 метра, расстояние от края площадки до границы проема – 2,2 метра.
• Имея эти данные, мы можем сделать расчет параметров ступеней и наклона марша.

Лестница с поворотом на 90 своими руками – делаем все по уму

• Выполняем следующие действия: 1,8/2,2*100/2 и получаем что-то около 40 градусов. Данная формула не совсем точная, но без заморочек позволяет получить достаточно точные результаты. Для сравнения, если считать, как положено, с синусами, тангенсами и косинусами, мы бы получили 39,3 градуса – не великая погрешность.

Совет! Если вам нужны точные результаты, то воспользуйтесь онлайн калькулятором прямоугольного треугольника.

• Теперь смотрим на приведенную схему с нормативами углов наклона, и видим, что мы вполне попадаем нашими расчетами в удобные конструкции, коими являются варианты от 25 до 45 градусов. При желании можете изменить отдельные параметры, но только после расчета второго марша.
• Теперь давайте посчитаем, какими должны быть у нас ступени.

Параметры ступеней

• Для этого нам необходимо оперировать следующими данными: высота ступени должна составлять от 15 до 22 сантиметров, ее глубина – 25-33 сантиметра, соотношение глубины (b) к высоте(a) определяется формулой – 2а+b= 60 (64). Последние цифры соответствуют средней длине шага взрослого человека.
• Начинаем подбирать параметры. Начнем с наименьшей высоты в 15 см. Делим на это значение нашу высоту пролета от площадки: 180/15 = 12 ступеней, с учетом того, что верхняя будет уровнем верхнего перекрытия. Тут нужно сказать, что вам требуется сразу определить, как лестница будет подходить к перекрытию и к нему крепиться.

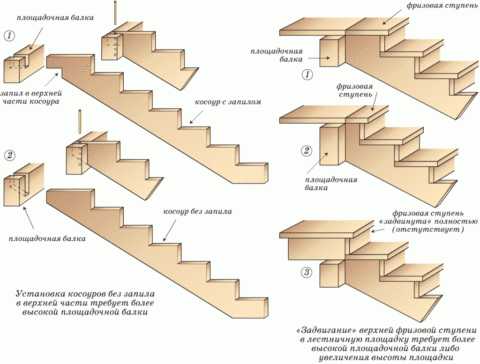

Как лестница может подойти к перекрытию

• Если верхняя полноценная ступень станет продолжением площадки, то оставляем полученное значение. Если фактически краем верхней ступени будет угол проема, то уменьшаем его на 1. Мы же оставим первый вариант.
• Теперь на 12 делим 220 и получаем 18,3 сантиметра – это ни в какие ворота не лезет. Повторяем всю операцию сначала, пока не подберем оптимального соотношения. У нас получилось следующее: высота 22 сантиметра, при глубине в 27, однако в норматив по ширине шага, мы так и не попали, но не забываем, что все значения мы брали из головы, и то, что иногда выбора просто не остается.

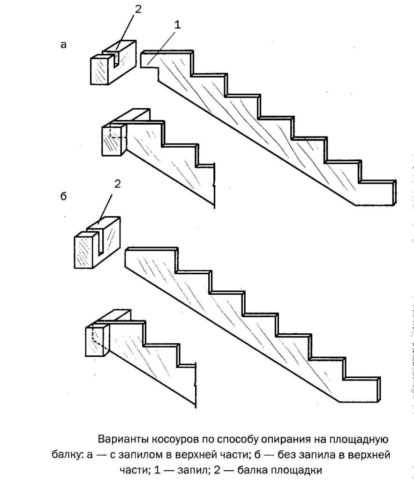

Как соединяются балки с косоурами

Идем дальше и рассчитываем  параметры нижнего марша.

• Измеряем высоту от верха площадки до пола первого этажа. Предположим, что это значение составило 1,2 метра.
• Делим его на высоту ступеней: 120/22 = 5,45. Опять-таки, учитываем особенности подхода марша к площадке.
• Нечетное значение стоит округлить в большую сторону – у нас получится первая ступень нестандартной высоты, что допустимо.
• Теперь 6 ступеней умножаем на их длину: 6*27 и получаем около 1,6 метра, на длину марша при том же угле наклона.
• Смотрим по факту, устраивает ли нас такой расклад. Если все умещается, то отлично, если нет, то придется еще повозиться с расчетами, меняя положение промежуточной площадки, а то и вовсе отказываясь от нее в пользу забежных ступеней, но это уже совсем другая история.

Работа с онлайн калькулятором

Если все, что мы только что описали, для вас слишком сложно, или вы боитесь допустить по неопытности какие-то ошибки, то советуем обратиться за помощью к специалистам в проектное бюро, которые все сделают быстро, точно, согласно нормам и правилам, или воспользоваться услугами онлайн калькуляторов. Давайте к одному из них прямо сейчас и обратимся.

Калькулятор лестницы с поворотом на 90 градусов

• Среди разных вариантов, на которые мы наткнулись на просторах интернета, мы выбрали Kalk. Prо. Вот работающая ссылка на этот ресурс: https://kalk.pro/stairs-wooden/
• Понравился он нам тем, что тут можно выбрать разные варианты лестниц, то, что программа создает объемный 3D чертеж, имеются все самые важные данные и интерфейс его интуитивно понятен.
• Давайте посмотрим, какие возможности предлагает этот калькулятор. Нажимаем на иконку поворотной лестницы на 90 градусов с промежуточной площадкой, обозначенной правой стрелочкой.

Интерфейс калькулятора

• Перед вами откроется следующее окно. Слева располагается колонка, в которой мы будем указывать все необходимые для расчета параметры. Справа программа сразу рисует чертеж, отображая все наглядно.
• Давайте попробуем выполнить расчет, по уже придуманным нами значениям.

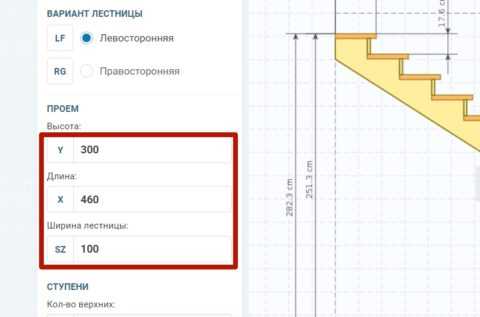

Параметры проема

• Первым делом необходимо указать параметры проема, где будет установлена лестница. В строке высота ставим 3 метра (1,8 + 1,2). В строке длина ставим ширину проема с учетом размера площадки, то есть 320 сантиметров.

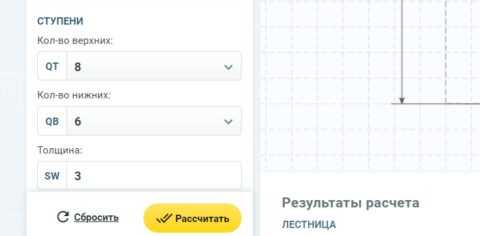

Параметры ступеней

• Затем идут графы, в которых необходимо указать количество ступеней в верхнем и нижнем маршах, а так же их толщину и выступ капиноса.
• Чтобы понимать сразу, подходят ли вам значения, перебирайте их последовательно и нажимайте рассчитать, после чего смотрите на чертеж, на котором будет выводиться вся нужная информация.
• В принципе, это все что нужно сделать. Остальные пункты не так интересны, так как мало на что влияют. Интерес может представлять разве что часть, где можно рассчитать параметры поручня. Описывать мы ничего больше не будем, а лучше сами зайдите на сайт и попытайтесь сделать пробный расчет. Вы увидите, что все предельно просто и интуитивно понятно.

Установка лестницы

Итак, имея на руках точные чертежи, вы можете изготовить лестницу своими руками, чтобы ее цена была минимальной, либо же купить готовый вариант, подходящий вам, или заказать его в мастерской. В последнем случае лучше доверить расчеты людям, которым вы заказ даете.

О том, как самостоятельно делать деревянные лестницы из дерева, мы уже не раз писали, поэтому давайте просто пробежимся по установке уже готовой конструкции, чтобы материалы на нашем сайте были более разнообразными.

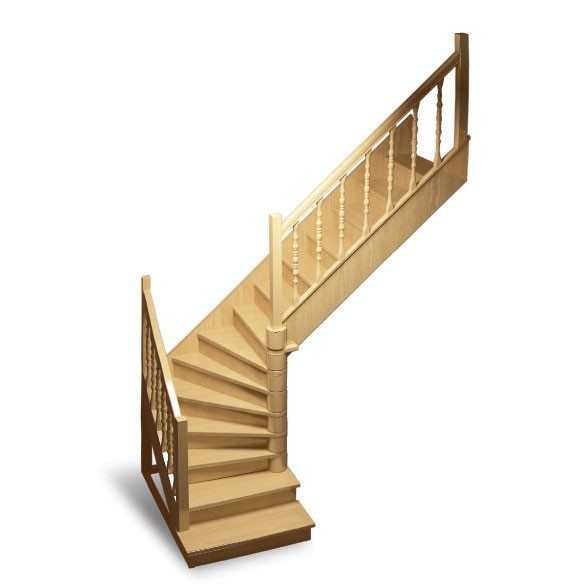

Лестница «Престиж» поворотная 90 градусов

Как вариант можно приобрести модульную конструкцию, с установкой которой придется провозиться меньше всего. Отличное решение для нестандартных проемов. Главное, убедиться, что вам хватит места на всю ее длину.

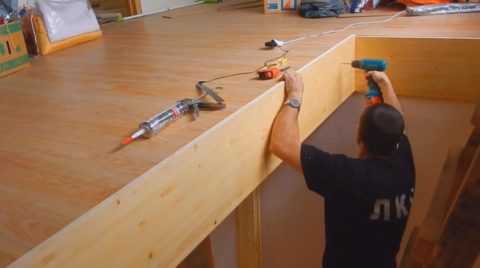

Отделка лестничного проема

• Сразу поясним, что инструкция по установке далеко не единственная, и многие сборщики действуют в другой последовательности. Например, тут мастер начинает с того, что облагораживает лестничный проем в перекрытии, а сделать так, получается далеко не всегда, так как связка косоуров (несущих балок марша) с перекрытием может быть совершенно безобразной в эстетическом плане и ее все равно потом приходится чем-то закрывать.

Под саморезы предварительно насверливаются отверстия, чтобы доску не раскололо при его затягивании

• Итак, мы видим, что мастер посадил на клей-герметик ровную и красивую доску, которую он затем прикрутил на саморезы. Естественно, при установке он следит за уровнем в двух плоскостях, иначе подвязать технологично косоуры не получится.

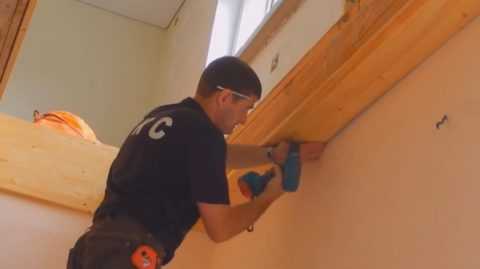

Подшивка балки перекрытия снизу

• На этом объекте полы балочные, деревянные. Данные элементы также закрываются снизу.

Совет! Обратите внимание на то, что все детали конструкции покрашены заранее. Такой подход является профессиональным, так как позволяет избежать в дальнейшем скрипов конструкции, который возникают из-за диффузии лакокрасочных материалов. Подробнее об этом явлении можете посмотреть в видео в этой статье.

• Работа с уже полностью готовыми деталями накладывает на сборщика немалую ответственность, так как все царапины и прочие повреждения, отшлифовать незаметно уже будет невозможно.

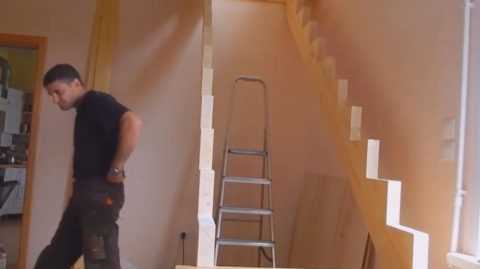

Начало сборки – первый косоур и опорный столб для него

• Теперь приступаем к сборке всей конструкции. Начинаем с нижней части – берем столб и соединяем его с косоуром с помощью клея и двух саморезов. Места соприкосновения деталей, где отсутствует клей, рекомендуется натереть парафином, для защиты конструкции от скрипов.

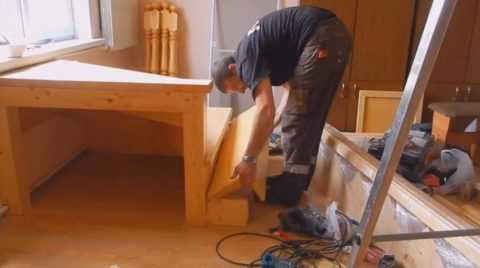

Сборка забежной части конструкции

• В данном примере лестница будет с забежными ступенями.
• Нижний край косоура связывается с еще одним косоуром под углом 90 градусов. Эта деталь сделана в виде цельного щита, что придаст конструкции больше прочности.

Первая ступень и центральный столб

• Соединяем получившуюся конструкцию с поворотным столбом за счет нижней забежной ступени. Опять-таки, все вставляется по пазам, связывается на клей и саморезы.

Основание практически готово

• Далее ставим следующие забежные степени вместе с подступенками. Если все детали рассчитаны и подогнаны правильно, их совмещение не составит никаких проблем.
• Как видите, конструкция очень простая, и может быть легко установлена одним человеком.

Совет! Перед окончательной сборкой такие лестницы собираются сначала «на сухую» с протяжкой всех элементов, чтобы быть окончательно уверенным в итоговом результате.

Установка пригласительной ступени

• Завершает сборку этой части «конструктора» установка забежной ступени, которая, как мы помним, может быть нестандартных размеров.
• Под нее мастер в качестве внутреннего косоура использовал деревянный брусочек, который прикрутил к поворотному столбу.

Установка верхних косоуров

• Крепить к полу забежную часть лестницы пока не нужно. Сначала необходимо четко выставить ее положение и водрузить верхние косоуры.
• Их мы просто расклиниваем и проверяем точность установки. Тут нужно проследить за горизонтальным уровнем ступеней и параллельностью двух элементов.
• Если все в порядке, элементы связываются друг с другом капитально.

Сборка ступеней верхнего марша

• Далее начинается поэтапная сборка всех ступеней. Ведется она однотипно – сначала ставятся соседние подступенки и крепятся к косоурам, потом устанавливается проступь между ними, которая стягивается с подступенками изнутри конструкции и притягивается к косоурам саморезами с лицевой стороны.
• Как вариант, можно использовать различные уголки (деревянные, металлические) изнутри или деревянные чопики, если хотите, чтобы крепеж не оставался на виду.
• Как только вся конструкция собирается, можно капитально все закрепить, связав забежную часть с полом на металлические уголки.

Сборка перил

• Завершающим этапом сборки любой лестницы является установка системы ограждения.

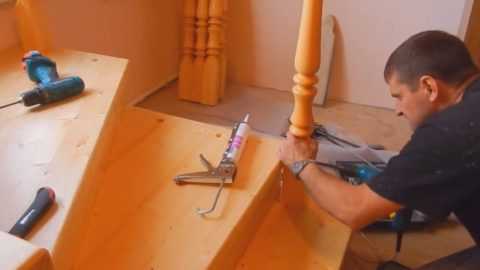

• Первыми ставятся опорные столбы – стартовые, финишные и поворотные. Затем балясины.
• Все элементы связываются со ступенями при помощи шпилек или деревянных чопиков.
• Каждая деталь выставляется в уровень и одну линию.

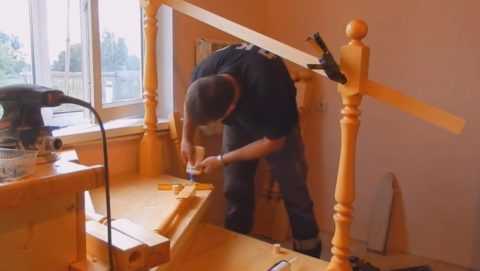

Временная фиксация стяжкой

Совет! Чтобы элементы не «играли», пока сохнет клей, их необходимо как-то зафиксировать. Мастер с фотографии использовал для этого струбцины и обычную деревянную рейку, в качестве стяжки.

Установка промежуточных балясин

• Рейка должна быть ровной и выставлять ее сразу следует по линии прохождения будущего поручня, тогда этот элемент поможет нам безошибочно выставить промежуточные балясины.

Установка подперильной планки

• Когда все правильно выставлено, можно прикрепить подперильную или надбалясенную планку, к которой впоследствии будет крепиться поручень.
• Элемент крутится прямо к балясинам на саморезы. Поручень просто вклеивается или прикручивается на саморезы снизу.
• Дальнейшая процедура в описании не нуждается, так как все повторяется.

Итак, подведем итоги. Самое главное, что мы сегодня с вами узнали – это расчет лестницы с поворотом на 90 градусов, ведь цена вопроса при неточной сборке, это потраченные деньги, и что еще важнее – нервы. Делайте все с умом, и результат обязательно вас порадует. На этом все, желаем вам удачи!

olestnicah.ru

Лестница с поворотом на 90 градусов

Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

Укажите необходимые размеры

X – ширина проема лестницы
Y – высота проема
E – ширина лестницы
F – выступ ступеней
Z – толщина ступеней
C – количество всех ступеней
C1 – количество ступеней на нижнем марше
C2 – количество поворотных ступеней

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше – ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница – тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени – не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное – правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем – 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы – от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви – не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Лестницы с поворотом на 90 градусов: параметры и материалы. Изготовление деталей и монтаж конструкции

Зачастую в частных домах возникает необходимость в возведении поворотной Г-образной лестницы, угол поворота должен быть выполнен под 90 градусов. В таких типах конструкций предусмотрены промежуточные площадки, однако, чаще всего их заменяют забежными ступенями,чтобы сэкономить пространство.

Забежная лестница является сложной конструкцией, поэтому она требует выполнения точных расчетов основных характеристик. Для этого применяется несколько базовых методик. Далее мы рассмотрим, как выполнить расчет лестниц с поворотными ступенями на 90 градусов и изготовить такую конструкцию самостоятельно.

Поворотная забежная лестница

Основные параметры

Расчет основных параметров можно выполнить используя:

• Математические формулы. Этот способ для человека, незнакомого с сопроматом, будет затруднителен.
• Графические методы.Данный способ является наиболее простым вариантом, поэтому его мы рассмотрим подробней.
  И так, чтобы сделать расчет поворотной лестницы на 90 градусов, необходимо определиться с целым рядом параметров. Среди них мы выделим основные:
• Средняя линия марша. На прямых отрезках эта линия проходит посредине марша. На отрезках криволинейной формы она проводится по линии параллельной внутреннему краю конструкции, на расстоянии равном половине ширины ступени.
• Радиус закругления средней линии забежной ступеньки лестницы. Этот параметр зависит от радиуса окружности, которая находится между двумя маршами лестницы.
• Угол поворота образуется на проекции между внешними гранями крайних ступеней в горизонтальной плоскости пролета лестницы.

Ширина ступенек считается по средней линии и является постоянной на всей протяженности лестничного марша.Рассчитать лестницу с поворотом 90 градусов можно при помощи методики пропорций или по-другому –пропорциональной разбивки.

Устройство поворотной лестницы

Нам необходимо знать следующие параметры:

• S – ширина лестничного марша.
• I –длина проекции в горизонтальной плоскости лестничного марша на отрезке от последней ступеньки и до вершины угла заворота.
• B – ширина проступей.
• R – радиус внутри конструкции.

Для расчетов нам понадобится лист миллиметровки. Необходимо начертить план лестницы в проекции, при помощи которого можно будет точно определить необходимые размеры, в том числе и ширину ступеньки .

Совет!
Если вы обладаете знаниями компьютера, то выполнить расчеты будет проще с использованием специальных программ бумаги.

В первую очередь надо начертить среднюю линию через средину кривой линии из вершины угла поворота. Затем нужно выполнить на чертеже раскладку поворотных ступеней. При этом следует обратить внимание на то, чтобы ширина поворотных ступеней увеличивалась равномерно.

Как выполнить раскладку, наглядно показано на схеме ниже.

Схема расчета забежных ступеней

Лестница с поворотом на 90 градусов должна быть рассчитана в соответствии со следующими стандартами:

• Минимальная ширина забежной ступени в узком месте должна быть не менее 120 мм.
• Разница в ширине между самой узкой и самой широкой ступенью не должна быть более 10 мм.На этом и основывается расчет.
• Ширина лестничного марша должна быть не менее 80 см.
• Ширина забежной ступени на средней линии должна составлять не менее 20 см.
• Высота ступени должна находиться в пределах 100 мм.
• Угол наклона не должен превышать 23 – 37 градусов.

После того, как лестница с поворотными ступенями на 90 градусов будет рассчитана, можно приступать к ее изготовлению.

Изготовление лестницы

Если выполняться будет лестница с поворотом на 90 своими руками, то для ее изготовления древесина является самым оптимальным материалом. Дело в том, что поворотные ступени, как показывает практика, всегда нуждаются в определенной корректировке и подгонке, как бы тщательно вы не выполняли расчеты. Только древесина может позволить выполнить корректировку в данном случае, причем, делать это возможно на любом этапе изготовления.

В строительных магазинах предлагается множество различных заготовок. Вполне возможно, что там будет и готовая поворотная лестница на 90 градусов. Однако, это не означает, что в процессе ее монтажа вам не придется ничего подгонять по размерам.

Схема забежной лестницы

В итоге, установка готовой лестницы может оказаться еще более долгой и хлопотной, чем создание конструкции с нуля. Кроме того, не всегда есть гарантия, что готовая поворотная лестница на 90 градусов выполнена из качественного материала.

Поэтому, имея опыт работы с деревом, лучше изготовить лестницу самостоятельно, а в магазине приобрести лишь детали сложной формы, к примеру, балясины.

Для изготовления остальных элементов лучше всего использовать древесину следующих пород:

Дерево необходимо хорошо просушить, чтобы предотвратить деформацию деталей, скрипов ступеней, и, как следствие, в скором времени ремонта конструкции.

Из материалов понадобится:

• Доска шириной не менее 50 мм.
• Бруски толщиной не менее 40 мм.
• Крепежные металлические уголки, саморезы, винты, монтажный клей и шурупы.

На фото — установка косоуров

Изготовление деталей

Инструкция изготовления лестницы выглядит следующим образом:

1. В первую очередь из досок делают подступенки и ступени. На поворотных ступеняхвырезается в узкой части уголок, в соответствии с данными полученными на чертеже.
2. Для каждой ступени необходимо выполнить два подпорных бруса и отложить четыре крепежных уголка.
3. Затем необходимо изготовить лекало, при помощи которого на косоур или лестничную тетиву наносят отметки.
4. В последнюю очередь изготавливаются опорные столбы, на которые будут опираться косоуры или тетива. Диаметр столбов должен быть не меньше 50 мм, а высота определяется на стадии проектирования.

Совет!
Чтобы упростить процесс изготовления забежных ступеней, следует сделать лекала.

Монтаж лестницы

Установку конструкции необходимо начинать с тех элементов, к которым в последствие доступ будет затруднен. Рекомендуется вначале монтировать верхнюю часть, чтобы возможные ошибки сконцентрировались у первой ступеньки.

Схема монтажа забежных ступеней

Работа выполняется в следующей последовательности:

1. При помощи винтов закрепляется на стене пристенный косоур.
2. Устанавливаются опорные столбы. Их можно укрепить путем бетонирования или при помощи анкерных болтов.
3. Внешнийкосоур надо устанавливается на опорные столбы и тщательно выровнять при помощи уровня и угольника.
4. Ступени соединяются с тетивой при помощи четырех металлических уголков и подпорных брусьев. Все крепления следует обязательно проклеивать. Обратите внимание, чтобы ступени располагались строго горизонтально.
5. Далее монтируются угловые ступени. Они должны плотно прилегать к опоре. Если соединение получается не жестким, то необходимо либо подкорректировать ступень, либо сделать новую.
6. Следующим этапом является установка подступеней.
7. В последнюю очередь монтируются балясины и перила.
8. Работа завершается покраской лестницы или вскрытием ее лаком.

Совет!
Для удобства монтажа, рекомендуется установить места крепления ступеней на пристенномкосоуре до его установки на стену.

После всех этих действий, поворотная лестница на 90 градусов готова к эксплуатации!

Совет!
Произвести монтаж конструкции в одиночку очень сложно, поэтому найдите помощников.

Готовая лестница «Лес-02»

Конечно, всю вышеописанную работу можно проделать только в том случае, если у вас имеется определенный опыт. В противном случае, лучше приобрести готовое изделие, не смотря на то, что цена на него будет существенно выше, чем на лестницу собственного производства.

Предпочтение следует отдать проверенным производителям и моделям, которые пользуются спросом. К примеру, правозаходная лестница Лес 02 с поворотом на 90 градусов хорошо себя зарекомендовала на рынке готовых, модульных лестниц.

Вота подъема от пола нижнего этажа до пола верхнего этажа у этой лестницы составляет 2900 мм. Угол подъёма при этом равен 44 градусам. Габариты «Лес-02» в плане составляют 2,145х1,365 м. При этом для ее монтажа размер прямоугольного отверстия должен составлять 2,2х0,87 м.

Максимально допустимая нагрузка на ступень составляет 350 кг. Все детали конструкции, кроме опорной колонны, изготовлены из сосны.В случае необходимости лестницу можно сделать выше, при помощи подставок или ниже, путем изъятия лишних ступеней. Таким образом, ее легко подогнать под определенную высоту потолка.

Вес лестницы с упаковкой составляет 140 кг. Поставляется изделие в разобранном виде. Монтаж осуществляется непосредственно на объекте.

Выполнить расчет и изготовить угловую лестницу можно самостоятельно, если шаг за шагом следовать инструкции изложенной выше. Самостоятельное изготовление конструкции дает ряд преимуществ, перед приобретением готового изделия. В частности, такая лестница будет соответствовать всем индивидуальным пожеланиям.

Однако, если вы не уверены в своих силах, то, чтобы не испортить материал, не потратить силы и время зря, лучше установить готовое изделие. Дополнительную информацию по этой теме можно получить из видео в этой статье.

Расчет лестницы с поворотом на 90 градусов

Онлайн калькулятор расчета деревянной лестницы с поворотом на 90° и площадкой

Деревянная лестница с поворотом на 90градусов

Простой онлайн калькулятор рассчитает точное количество требуемых стройматериалов для поворотной лестницы на 90°. Начните расчет деревянной лестницы сейчас!

Разноименные лестницы с поворотом

Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.
Программа расчета ступеней лестницы с площадкой рассчитает точное количество нужных ступеней, их глубина и высоту, а так же угол наклона вашей лестницы и на сколько ваша лестница с площадкой «удобная» или «не удобная». В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально комфортного передвижения по ней.

Удобная двухмаршевая лестница с площадкой. Какая она?

Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.

Формула выглядит так:
ширина проступи + 2 высоты подступенка = 60-65 см.

Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.

Чертеж лестницы с площадкой

Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.

Источники: http://www.zhitov.ru/lestnica3/, http://sdelai-lestnicu.ru/osobennosty/156-lestnicy-s-povorotom-na-90, http://zamer-doma.ru/raschet-lestnisy-s-povorotom/

lestnica-mpl.ru

Калькулятор лестницы с поворотом на 90 градусов

Расчет лестниц с поворотом на 90°

Расчет лестниц с поворотом на 90°

Укажите необходимые размеры в миллиметрах

X – длина проема, который будет занимать лестница
Y – высота от уровня пола первого этажа до уровня пола второго этажа
E – ширина лестницы
F – выступ ступеней
Z – толщина ступеней

C – количество всех ступеней
P – количество ступеней + площадка

Расчет поворотных лестниц несколько сложнее расчета прямых лестниц.
Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем – 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы – от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви – не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Так же добиться удобства поворотной лестницы можно изменяя высоту площадки.

Программа нарисует чертежи поворотной лестницы с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

У вас пока нет сохраненных расчетов.
Зарегистрируйтесь или войдите, что бы иметь возможность сохранять свои расчеты и отправлять их по почте.

Открывать результаты расчета
показывать рядом с формой
раскрывать окно расчета

Автор проекта: Дмитрий Житов
Facebook Vkontakte
Приглашаю вас в друзья.

Расчет лестницы с поворотом на 90 градусов

Онлайн калькулятор расчета деревянной лестницы с поворотом на 90° и площадкой

Деревянная лестница с поворотом на 90градусов

Простой онлайн калькулятор рассчитает точное количество требуемых стройматериалов для поворотной лестницы на 90°. Начните расчет деревянной лестницы сейчас!

Разноименные лестницы с поворотом

Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.
Программа расчета ступеней лестницы с площадкой рассчитает точное количество нужных ступеней, их глубина и высоту, а так же угол наклона вашей лестницы и на сколько ваша лестница с площадкой «удобная» или «не удобная». В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально комфортного передвижения по ней.

Удобная двухмаршевая лестница с площадкой. Какая она?

Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.

Формула выглядит так:
ширина проступи + 2 высоты подступенка = 60-65 см.

Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.

Чертеж лестницы с площадкой

Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.

Калькуляторы расчета деревянных лестниц различных конструкций

Чаще всего возводят двухэтажные собственные дома. У некоторых получаются дома и большей этажности. Но все дома объединяет тот факт, что ещё на стадии проектирования продумываются лестницы. Последние служат не только главным переходом на верхние этажи, но и важным атрибутом в интерьере.

Главными мерилами, по которым выбирают материал и сооружают лестницы, являются безопасность, удобство, долгий срок службы и эстетический аспект. Чтобы правильно рассчитать размер лестницы, её ступеней, надо иметь точные размеры помещения, где вся эта красота будет находиться.

Размеры и количество стройматериалов для лестницы из дерева зависят от ее конструкции (прямая, с поворотами, винтовая и т.д.). Для расчета деревянной лестницы онлайн выберите нужный калькулятор:

1. Калькулятор расчета прямой деревянной лестницы на тетивах

2. Калькулятор расчета прямой деревянной лестницы на косоурах

3. Калькулятор деревянной лестницы с поворотом на 90 градусов

4. Калькулятор деревянной лестницы с поворотом на 90 градусов и поворотными ступенями

5. Калькулятор деревянной лестницы с поворотом на 180 градусов

6. Калькулятор деревянной лестницы с поворотом на 180 градусов и поворотными ступенями

7. Калькулятор деревянной лестницы с тремя пролетами и ровными площадками

8. Калькулятор деревянной лестницы с тремя пролетами и поворотными ступенями

9. Калькулятор винтовой деревянной лестницы


Если помещение позволяет, то сооружаются лестницы распашного типа. Они подходят для торжественного и немного помпезного интерьера. В нем распашная лестница подчеркнет все плюсы. Но чаще всего устанавливают узкую однопролетную лестницу, которая занимает мало места, но и украшает помещение.

Прямая деревянная лестница на тетивах

Самым востребованным материалом считается дерево, потому что любые изделия из него придают помещению изысканность и уют. При должном уходе, покрытии лаками деревянная лестница прослужит не один год. Главное, следить, чтобы до неё не добрался огонь, ибо дерево имеет существенный недостаток. Оно быстро подчиняется огню, который может уничтожить лестницу.

Деревянная лестница с поворотами на 90 градусов и ровными площадками

Самый важный элемент лестничной конструкции — ступень. Если вовремя и качественно спроектировать их, то это убережет владельцев дома от многих неприятностей. Рассчитывая необходимое количество ступеней, строго придерживаются нескольких правил.

Во-первых, размер и высота всех ступеней должны быть одинаковыми. Во-вторых, допускается сооружение лестницы с тремя ступенями, но никак не меньше. Максимальное разрешенное количество ступеней равняется восемнадцати. Проектируя дом, высчитывают приемлемый наклон лестницы. Он составляет не меньше 30 градусов.

Деревянная лестница с поворотными ступенями

Ступени делают такой же ширины, что ширина ступни человека. Тогда домочадцам не придется подниматься на цыпочках или делать лишние шаги. Существует общедоступная формула для расчета ширины стандартной лестницы: a=45-b.

В формуле a обозначает ширину ступени, b – высоту подступеника, а 45 – идеальную сумму этих двух параметров. Забежные и поворотные ступени рассчитываются по этой формуле лишь частично. Формула подходит для расчета ширины ступеньки прямо в её середины. К полученным результатам добавляют ещё 10 см. При сооружении лестницы в первую очередь обращают внимание не на компактность, а на комфортабельность.

Винтовая деревянная лестница

Похожие записи

Источники: http://www.zhitov.ru/lestnica2/, http://zamer-doma.ru/raschet-lestnisy-s-povorotom/, http://stroimmaster.ru/stroitelnye-kalkulyatory/kalkulyatory-rascheta-derevyannyx-lestnic-razlichnyx-konstrukcij

lestnica-mpl.ru

Расчет лестницы с поворотными ступенями на 90 — онлайн калькулятор

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности. При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

all-calc.com
