Шаг ступеней лестницы: оптимальное расстояние

Один из важнейших параметров, которые необходимо учитывать при расчетах конструкции лестницы, — это шаг ступени. Эти нормы регулируются СНиП и ГОСТ, а потому их соблюдение является обязательным условием для безопасной эксплуатации конструкции.

Что такое шаг ступенек лестницы?

В первую очередь следует более подробно вникнуть в вопрос, что же такое шаг для лестницы. По сути, это расстояние между её ступеньками. Однако при этом важно учитывать стандарты СНиП для шага взрослого среднестатистического человека. То есть берется во внимание не только высота подступенка между двумя соседними элементами, но и другие параметры, а именно ширина проступи.

Иными словами, в понятие шага лестницы входит количество сантиметров, на которые приходится положение стопы человека на нижнем уровне, а также на верхнем и промежуток между этими двумя плоскостями.

Так как все люди разные, СНиП ориентируются на среднестатистические значения.

В зависимости от типа помещения могут незначительно изменяться некоторые параметры. Во многом шаг зависит от такой величины, как угол наклона. Для точного определения габаритов конструкции нужно учитывать абсолютно все показатели.

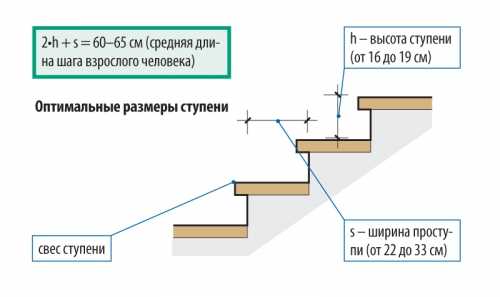

Схематическое изображение шага лестницы

Оптимальная величина для стандартной лестницы

Для того чтобы ваша лестница получилась удобной и не была травмоопасной, важно правильно рассчитать расстояние между её ступенями. Для стандартной лестницы шаг определяется следующей формулой:

2а + в= 60…65,

  • а — высота ступеньки, то есть расстояние между двумя горизонтальными элементами;
  • в — ширина проступи, то есть то место, где человек становится ногой, непосредственно глубина ступени;
  • 60…65 — это промежуток стандартных значений ширины шага человека.

Расчет безопасного шага лестницы для стандартных конструкций

Из этой формулы следует, что СНиП был установлен стандарт по отношению к шагу лестницы на уровне промежутка в 60–65 см. Эта величина является оптимальной для обычной конструкции маршевой или винтовой лестницы, если угол её наклона входит в допустимый промежуток в 25–45 градусов. В таком случае удвоенное значение высоты ступени, так как учитываются две соседние ступени, а также ширина проступи в сумме должны давать шаг в 60–65 см. Обычно берут значение в 62 см.

Не всегда удается уложиться в установленные рамки, так как существуют ограничения по площади для строительства лестницы. В таком случае можно поступить так:

  • Убрать подступенки с целью увеличения пространства для размещения стопы. От этого может снизиться уровень безопасности и удобства передвижения, так как не всегда людям нравится наблюдать просветы у себя под ногами при подъеме наверх.
  • Сделать нависание ступени. Это поможет добавить 2–3 см на каждую ступеньку. Однако нельзя делать выступы более 4 см, так как это делает конструкцию менее прочной и не такой удобной.

Правильное расстояние между ступенями сделает лестницу удобной и безопасной

Соотношение параметров

Стандарты для лестничных ступеней и конструкции в целом были разработаны недаром. Они позволяют определить оптимальное соотношение между основными расчетными характеристиками. Если всё проектировать в соответствии со СНиП, вам будет очень удобно и комфортно передвигаться по новой лестнице. К тому же это положительно скажется и на уровне её безопасности.

Благодаря стандартным соотношениям величин для ступеней по СНиП можно сделать удобной даже лестницу, угол наклона которой превышает общепринятые параметры. Важно учитывать соотношения всех показателей между собой. Если рассматривать конкретно шаг для лестницы, основными характеристиками будут:

  • ширина проступи;
  • длина ступени;
  • высота подступенка;
  • угол наклона.

Если расстояние до второго этажа является ограниченным, можно сдвигать значения этих величин, но только до определенных границ. Сумма проступи и подступенка должна в стандартной ситуации давать число 46, как подтверждение её безопасности. Разница же между двумя этими показателями устанавливается на уровне 12. Значительные отклонения от этих коэффициентов требуют пересмотра расчетов в целом.

Важно учитывать соотношение величин для ступеней, заложенных в СНиП

Гусиный шаг

Если немного изменить параметры расположения и проектирования ступеней лестницы, можно получить новые типы конструкций при сохранении условий СНиП. Например, одной из наиболее удобных и безопасных лестниц с ограниченными размерами является «гусиный шаг».

Такая конструкция предполагает поочередное изменение ширины проступи для соседних ступеней. То есть попеременно происходит чередование узкой части проступи с широкой с одной стороны. Таким образом, удается увеличить угол наклона лестницы, сохранив при этом комфортный шаг.

Важно сохранить комфортное состояние для шага по горизонтали.

Благодаря конструкции «гусиный шаг» лестница приобретает не только больший угол наклона, но и может иметь меньшую ширину, вплоть до 60–70 см. Это позволяет сохранить больше места. Для лестничных конструкций такого типа нужно обеспечить свободное прохождение человека с грузом в руках. Дополнительно предусматривается расстояние для установки поручней.

Гусиный шаг — самый безопасный вид лестницы с ограниченными размерами

Приставные конструкции

Отдельно следует выделить приставные и подобные им типы лестниц. Дело в том, что в таком случае может изменяться угол наклона ступеней, а также расстояние между ними. Так как чаще всего эти изделия используются в хозяйственных целях, для них можно немного изменять параметры. При частой и интенсивной эксплуатации, возможно, придется поэкспериментировать с проектом конструкции для увеличения коэффициента эргономичности и достижения минимальных требований СНиП.

Приставные и подобные им лестничные конструкции чаще всего используются для хозяйственных целей и отличаются большим углом наклона

В первую очередь следует отметить больший угол наклона. Для такой лестницы он может колебаться в пределах 60–80 градусов. В связи с этим изменяется и соотношение показателей для ширины шага. Большее внимание следует уделить такой характеристике, как расстояние между перекладинами, и только во вторую очередь пропорциям. Дело в том, что подступенок в данном случае, по сути, отсутствует, а проступь равна толщине перекладины. Комфортный шаг важно сохранить, но в этом случае его расчеты сводятся до вычисления периодичности установки поперечных планок.

Зачастую расстояние между перекладинами приставных лестниц устанавливается на уровне 35 см. Допускаются смещения на 5–7 см. Слишком частые или же далеко расположенные друг от друга ступени делают лестницу неудобной. К тому же в связи с тем, что при спуске передвигаться по ней нужно спиной вперед, важно поддержать естественное восприятие положения ступеней. В противном случае можно оступиться и травмироваться.

Расчеты для шага лестницы позволяют заложить основные параметры для проектирования будущей конструкции. В процессе вычислений нужно проверять соотношения при изменении хотя бы одной характеристики.

vseolestnicah.ru

Как рассчитать шаг лестницы - Всё о лестницах

Как рассчитать количество и высоту ступеней лестницы на 2 этаж: правила расчета

Одна из основных задач, которая стоит перед проектировщиком подъема на этаж, связана с расчетом ступеней лестницы. От правильного выполнения этих работ зависит внешний вид, конфигурация и безопасность использования конструкции.

Особенности лестничных конструкций различного типа

Как рассчитать ступени лестницы, во многом зависит от типа конструкции. На сегодня в строительстве в основном используются такие виды лестниц:

  • маршевые прямые — самые простые, но и наиболее габаритные, состоят из расположенных в прямой последовательности ступеней на второй этаж;
  • маршевые поворотные — похожи на прямые марши, но на определенных участках могут сворачивать в сторону;
  • винтовые — каждый следующий элемент повернут по отношению к предыдущему. Подъем на второй этаж конструируется с постоянным поворотом, а ступени крепятся к опорной оси.

Лестничные конструкции существуют разных видов, но подсчет ступеней имеют почти одинаковый

Поворотные лестницы могут содержать забежные ступени или дополнительные промежуточные площадки.

Несмотря на то что эти конструкции отличаются друг от друга, принципы расчетов для ступеней примерно одинаковые.

Количество ступеней

Один из главных вопросов связан с количеством ступеней, так как именно от этого зависит размер лестницы и её конфигурация. Существуют определенные стандарты. Например, не может быть меньше трех и больше 18 ступеней в одном марше. Это связано с удобством использования и требованиями к самой конструкции.

Как правильно рассчитать количество ступеней лестницы? Для этого нужно взять за основу ширину шага и длину проекта. Вычислить длину лестницы можно с помощью рулетки или применив теорему Пифагора. В первом случае нужно вывести линию от пола второго этажа до места, где будет начинаться подъем на второй этаж. Во втором же случае величина вычисляется путем сложения возведенных в квадрат расстояний от пола первого этажа до второго в месте края просвета, а также в месте, где будет находиться первая ступень. Так вы сможете найти квадрат гипотенузы и вычислить длину проекта.

Для того чтобы узнать количество ступеней на второй этаж, нужно разделить длину на примерную высоту подступенка. Это число нужно округлить до целого, а затем пересчитать высоту подступенка, опираясь на новые данные.

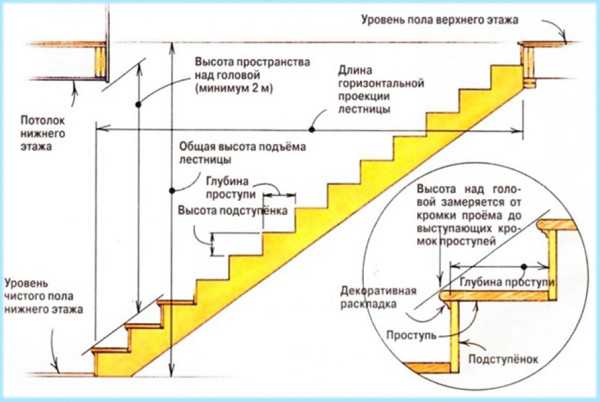

Необходимые замеры для подсчета количества ступеней лестницы

Ширина шага

От ширины шага зависят практически все показатели расчета для лестницы. Она обозначает комфортное расстояние, при котором человек может сделать один шаг между ступенями. Для среднего количества ступеней (15 штук) такой шаг позволит без усилий и больших затрат энергии подняться на верхний этаж.

Проводить какие-нибудь специфические расчеты не нужно. Оптимальная величина уже известна. Отталкиваясь от неё, была составлена формула расчета параметров ступеней лестницы:

Ширина шага должна составлять примерно 60–65 см. Допускаются небольшие отклонения. При этом она должна являться суммой двух чисел:

Комбинируя разные сочетания, можно вывести идеальные параметры для этих величин.

Ширина шага — самый главный показатель при расчете лестницы

Ширина лестницы

Помимо упомянутых уже показателей, важно также учесть и ширину лестницы в целом. Иными словами, это длина ступеней. Она напрямую зависит от типа конструкции и сферы её использования. Чаще всего речь идет об обычных лестницах для частных жилых домов.

Для такого проекта ширина обычно устанавливается в пределах 80–120 см. Минимальная граница подходит в том случае, если лестница примыкает к стене и для неё не требуются габаритные поручни. Лучше всего брать метровую ширину, так как такие ступени не займут много места, но и передвигаться по ним одному человеку будет вполне комфортно.

Для винтовых конструкций обязательно наличие перил. К тому же часть ступеньки будет заужена, а потому фактически недоступна для использования. Поэтому ширина устанавливается на уровне не менее 120 см.

Ширина лестницы в целом имеет не маловажную роль в расчетах

Глубина проступи

Расчет следующих параметров производится на основе вышеописанных показателей. Если тогда они брались скорее интуитивно, далее можно будет уточнить их значение на основе принятых стандартов и используемых формул.

Для стандартной лестницы на второй этаж расчет ступенек должен учитывать рамки эргономичности и безопасности. Во многом на это влияет именно глубина проступи, так называемая ширина ступеньки.

Определять её следует на основании уже описанной ширины шага. Для этого используется та же формула. Важно обеспечить комфортное соотношение между подступенком и проступью. В среднем можно остановиться на пропорции 1:1,5. На проступи должна полностью размещаться стопа человека. Обычно её устанавливают на уровне не менее 20, но не более 30 см.

Во многом на этот показатель также влияет уклон конструкции. Оптимальный градус наклона колеблется в пределах 30–40 градусов.

Схематическое изображение глубины проступи и формулы для правильного расчета

Высота подступенка

Последним и наиболее важным параметром лестничной ступени является её высота, то есть размер подступенка. Она определяет расстояние между двумя соседними ступеньками. Базовую длину устанавливают на основе соотношения с проступью согласно стандартам, а также с учетом формулы для ширины шага. Обычно это число находится в промежутке 15–20 см.

Также важно произвести контрольный расчет высоты подступенков ступеней лестницы, используя формулы удобства и безопасности. Для определения степени безопасности необходимо прибавить к ширине проступи значение высоты подступенка. Сумма должна находиться в пределах 44–48 см. Для определения уровня удобства формула меняет знак. Теперь от проступи нужно отнять величину высоты ступени. Нормальны считается индекс в пределах 10–14 см.

Еще одним наиболее важным параметром для лестницы является высота подступенка

Расчет площадок

Если высота лестницы выходит за пределы 3 метров или вам нужно обустроить поворот на 90 и 180 градусов, вы наверняка столкнетесь с необходимостью проектирования вспомогательных площадок. Это прямой участок лестницы, который не только служит поворотным элементом, но и позволяет передохнуть при подъеме.

После того как были произведены расчеты количества ступеней лестницы, можно сделать вывод о том, нужна ли вам такая площадка. Ее ширина должна соответствовать длине ступени. Также важно сохранять высоту подступенка, так как мышечная память затруднит передвижение по конструкции с разными параметрами её элементов.

Схематическое изображение основных типов лестничных площадок

Забежные ступени

Альтернативой размещения площадок могут стать забежные ступени. С их помощью можно сделать небольшой поворот. Чтобы обустроить такие элементы лучше всего использовать графический метод расчетов. В отношении к осевой линии следует прорисовать сектора разделения поворотного участка конструкции.

Для забежных ступеней нужно брать запас для проступи, так как их ширина будет неодинаковой даже в пределах одной ступени. Обычно её увеличивают на 6–12 см. Точные размеры подгоняются уже на месте сборки.

Все результаты расчета должны соответствовать стандартам ГОСТ и СНиП. Тогда ваша лестница будет и безопасной, и очень удобной при минимальных затратах площади и материалов.

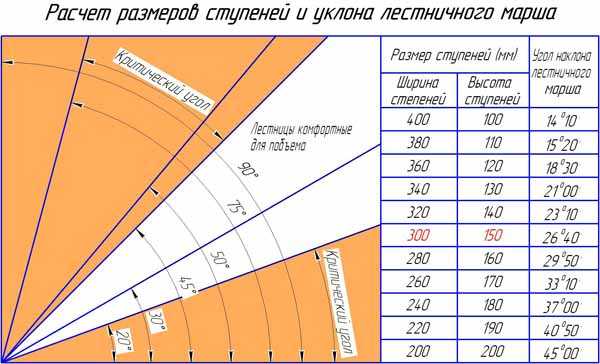

Расчет размеров ступеней и уклона лестничного марша

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600. 640 мм .

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм. где а — высота ступени (подступёнка), b — ширина ступени (проступи).

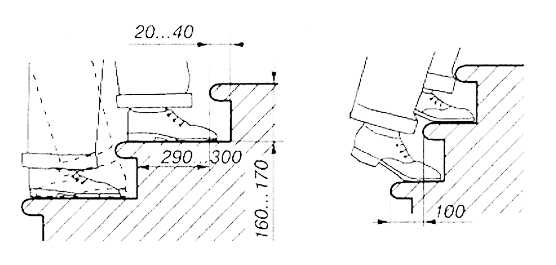

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

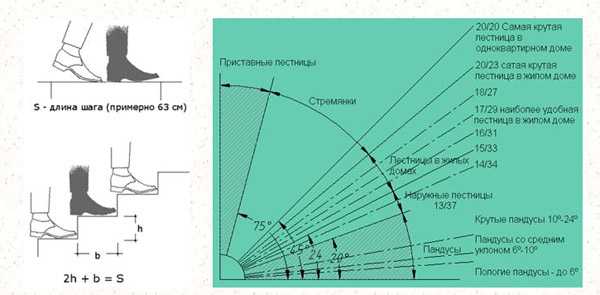

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25—35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

рис. 5. Графический способ подбора оптимальных размеров ступеней (размеры в мм)

Успешное проектирование лестницы способствует комфортному и безопасному использованию данной конструкции, а также влияет на эргономичность в помещении. Одна из основных проблем, связанная с проектированием лестничных маршей -это расчет ступеней лестницы. Расчет ступеней лестницы, зная длину и высоту –самый важный момент в составлении плана. От правильного расчета ступеней, будет зависеть ее пригодность в дальнейшей эксплуатации. Если вы не знаете, как сделать все правильно, то всегда можно обратиться к специалистам по продаже и установке лестниц nn-lestnica – замер лестниц многие компании осуществляют бесплатно.

Нередко винтообразные лестницы предназначаются как дополнительное приспособление для перемещения. Разумеется, почти все инновационные системы винтообразного вида обладают весьма изысканным видом и станут основным украшением комнатушки. Винтообразные лестницы абсолютно никак не подойдут с целью монтажа в социальных зданиях и тренировочных организациях. Кроме того, их необходимо остерегаться, в случае если в здании станет существовать индивид с узкой физической активностью. Лестницы по конструкции различаются на

  • маршевые непосредственные — наиболее элементарные, однако и более габаритные, они сложены из последовательных ступенек ведущих на следующий этаж.И маршевые поворотные – схожи с прямыми, отличие только в том, что в некоторых местах могут заворачиваться.
  • Винтовые – любой последующий компонент обернут согласно взаимоотношению к предшествующему. Рост в 2-ой ярус проектируется с непрерывным поворотом.

Несмотря на различие данных конструкций, расчет ступеней в них приблизительно одинаковый.

Как рассчитать высоту ступеней лестницы?

Расчет происходит в несколько стадий. Первоначально следует установить длину целой системы. Какой высоты должны быть ступени? С целью ответа на сей вопрос измеряем дистанцию между нулевой отметкой чистового пола и вторым этажом.

Разберем на примере. Допустим, длина от потолка до пола равна 330 сантиметров, потолок между этажами – 40см. Складывая имеющиеся данные получаем 370 см. Приступаем к последующему этапу. Вычислению показателей ступеней лестницы, обладая информацией о длине и высоте.

Какая должна быть высота ступеней лестницы?

С этой целью необходимо узнать высоту подступени. Данное значение является стандартным и определяется в спектре от 15,2 до 19,7 см. Равно как установить наилучшую вышину? Возведите несколько относительных ступеней с дощечек либо ящиков и попытайтесь прогуляться. Комфортная высота ступени ощущается физически. Шагать по лестнице должно быть легко и непринужденно, без малейшего ощущения дискомфорта. Желательно не брать самое последнее значение лучше выбрать среднее например 17см. После определения всех данных, разделим величину лестницы на величину подступенька. В нашей задаче получилось 21,76, а теперь округлим до целого числа и получим 22 ступени. В данном марше, соответственно высота подступений равна 17 см. Стоит учесть, что первая будет короче предыдущих из-за сделанного округления.

• Следует отметить следующее что: Наибольший уровень ступенек лестниц: в квартирных и социальных зданиях –19 см, во внутриквартирных лестницах –20 см, в подвальных и мансардных – 21 см.

Какая высота ступеней оптимальна?

В помещении с 2-мя и свыше этажами непременно обязан оставаться 1 огромный промежуток. Все, без исключения, лестницы, предопределенные в целях стабильного использования, обязаны являться только лишь неподвижными. Трансформируемые виды возможно применять только, как добавочные постройки, к примеру, с целью доступа в мансарду, либо в погреб.

Развитие общепризнанных мер возведения построек отвесного движения приобретает собственное основание с того этапа, когда начали возникать высотные постройки. В первый раз формулу слаженного соответствия расстояний вычислил в 17 столетии зодчий Блондель. Она формулировала соотношения расстояний согласно вертикали среди поверхностей соседних ступенек.

Расчет высоты ступени согласно стандартам.

Нормативами СТАНДАРТА и СНиПа обуславливаются широта и уровень этапа бетонированных лестниц высотных муниципальных зданий. 1-ый коэффициент согласно эталонам обязан быть 30 см. Такого рода метеопараметр, равно как вышина этапа лестницы, СТАНДАРТ указывает устанавливать с учетом угла крена марша. Таким образом, у подъездных лестниц данный коэффициент, как правило равен125-145 миллиметров. У наиболее отвесных подвальных и мансардных систем уровень высоты обязан являться 143 либо 168 миллиметров. Ширину ступенек у подобных лестниц разрешается снижать вплоть до 26.

В частном доме не обязательно строго соблюдать норматив.

Максимальная высота ступени для этих зданий не установлена. Для этих зданий нет конкретных правил ширины и высоты ступени лестницы, они не рассчитываются ГОСТом. Имеются лишь только конкретные границы значений, переступать за которые не желательно.При конструировании лестниц в домах за городом, первым делом учитывают определенные нюансы планировки помещений.

Как рассчитать высоту ступеней для частного дома?

Все уже рассчитано специально для читателя, есть необходимые формулы, вписываем значение, подключаем фантазию и достигаем необходимого результата. Как удостовериться, что выведенное значение безупречное? Есть обозначенные ограничения, например если ширина будет меньше 22 см, то станет некомфортно спускаться, особенно если размер ноги большой. Величина свыше 45 см также не удобна, из-за того, что на одной ступеньке нужно будет делать много шагов или слишком широкий шаг.

Возвращаемся к формуле: 2а + с = 64, а – это высота подступени, а с – ширина поступи. Сколько высота ступеней лестницы? Получаем: 64 – 34 = 30 см. Точно вычисленный показатель целиком подойдет для маршевой лестницы.

Если высота ступеней лестницы в частном доме превышает пределы значением в 3 метра или вы хотите оборудовать поворот на 90 и 180 градусов, то скорее всего придется воспользоваться расчетами для проектирования дополнительных площадок. Это прямой промежуток лестницы, являющийся местом отдыха и поворотным элементом. Помимо указанных показателей, необходимо обратить внимание на ширину лестницы в целом. То есть длину ступенек.

Какая высота ступени лестницы в частном доме?

В зависимости от сферы конструкции и типа использования, длина бывает разной. Обычно имеются ввиду лестницы частного жилья. Для такого плана хватает установить ширину 80-120. Минимальную границу использовать можно случае примыкания лестницы к стене, и не требует больших поручней. Самым лучшим вариантом станет ширина в 1 метр, поскольку данные ступени не займут много пространства и для передвижения они самые оптимальные. Винтовые сооружения нуждаются в обязательном наличии перил. Из-за зауженности части ступеньки, станет невозможным использование определенного участка. Поэтому, следует установить ширину на уровне примерно в 120 см. Произведя расчеты количества ступеней лестницы, можно судить о полезности применения такой площадки в принципе.

Удобная высота ступени – это значит ширина и длина ступени должны соответствовать друг другу. Немаловажный параметр –высота подступенька, ведь ноги будут с трудом приспосабливаться к ходьбе по сооружениям с разными параметрами. Альтернативным вариантом расположения участков могут быть забежные ступени. Они позволяют сделать не крутой поворот. Для обустройства таких элементов разумнее всего применять графическую методику расчетов. По отношению к осевой линии нужно прочертить сегменты разделения поворотного участка механизма.

К забежным ступеням стоит взять расстояние для проступи, поскольку их ширина будет не аналогичной даже в границах одной ступени.Как правило ее повышают в 6–12 см. Верные масштабы подгоняются в участок установки.

Все итоги расчета обязаны отвечать нормативам ГОСТ и СНиП. Таким образом, будет достигнута оптимальная высота и ширина ступеней. ваша лестница станет и комфортной в эксплуатации и безопасной, при минимуме расходов на площадь и материалы.

Похожие новости

Комментарии (0)

Источники: http://vseolestnicah.ru/elementy-i-komplektuyushhie/raschet-stupenej-lestnicy-na-vtoroj-etazh.html, http://ostroykevse.com/Lestnica/02.html, http://www.bloomhuff.com/znat-kazhdomu/10728-kak-rasschitat-vysotu-stupeney-lestnicy.html

lestnica-mpl.ru

шаг ступеней и другие расчеты

Многих современных домовладельцев интересует вопрос о том, как правильно проектируются деревянные лестницы.

Шаг ступеней и другие проектные величины требуют учета и детальной проработки для того, чтобы такая сложная конструкция в ходе эксплуатации была максимально устойчивой.

Информация о том, как правильно спроектировать и собрать деревянную лестницу, приводится ниже.

Основные требования к лестницам

Деревянная лестница

Удобство эксплуатации лестницы всегда обусловлено особенностями ее проектирования.

Существует перечень основных требований, на которые обязательно необходимо обращать внимание, чтобы качественные характеристики изделия были удовлетворительными.

Естественно, площадь лестничного проема оказывает влияние на удобство подъема и спуска после установки конструкции.

Если в планы домовладельца не входят дополнительные занятия по альпинизму при подъеме на верхние этажи в доме, либо квартире, придется определить достаточную длину и ширину для лестничного проема на этапе разработки проекта планировки жилого помещения.

В большинстве случаев застройщикам приходится определять для проектирования лестниц только оставшееся свободное пространство между ванной комнатной и кухней.

В результате может получиться слишком крутой наклон лестницы или недостаточная ширина прохода, а высота не всегда оказывается соответствующей для нормального подъема человека со средним телосложением и ростом. Наверняка многим известны подобные трудности.

Еще несколько лет назад недостаточно хорошо продуманные лестничные конструкции являлись абсолютной нормой для любого объекта частного жилого строительства. Однако сегодня основные требования к качеству лестничных конструкций находятся на достаточно высоком уровне.

Ступеньки лестницы

Ступени лестницы

Шаг ступеней лестницы определяется в зависимости от высоты и ширины проема, а также от габаритов каждого составляющего элемента.

Под ступенью подразумевается прочная и достаточно твердая плоскость, выполняющая функцию опоры для ног во время подъема по лестнице.

Все ступеньки подразделяются на такие разновидности:

  • Нижние фризовые
  • Рядовые
  • Верхние фризовые, примыкающие к самим площадкам

Проступь – это горизонтально расположенная плоскость, на которую человек давит своим весом при подъеме. Подступенок – это вертикально расположенная доска, ширина которой определяет высоту между двумя проступями. Дизайн некоторых лестниц не предусматривает установку подступенков между просьупями.

Угол наклона лестницы в большинстве случаев определяет ширину проступи. Высота каждой ступеньки может варьироваться примерно от 120 до 220 мм, а ширина – от 250 до 400 мм.

Размеры составляющих элементов лестничной конструкции определяются в зависимости от предназначения изделия:

  • Соотношение 150:300 мм считается самым удобным для подъема.
  • На вспомогательных конструкциях нередко используются размеры 220:250 мм.
  • Если лестница устанавливается на внешней стороне здания, часто при проектировании ширина подступенка составляет 120 мм, а проступи – 400 мм.

Это наиболее широко распространенные соотношения размеров.

Приставные конструкции

Приставная лестница из дерева

Соотносясь с изложенной выше информацией, каждый желающий сумеет определить оптимальный шаг ступеней лестницы для того, чтобы конструкция была максимально удобной в ходе ежедневной эксплуатации.

Нельзя в данном вопросе обойти вниманием приставные разновидности лестничных конструкций.

Основной отличительной особенностью подобных изделий является угол наклона и расстояние между каждой ступенькой.

В большинстве случаев подобные лестничные конструкции устанавливаются исключительно в хозяйственных целях.

Проектные параметры в этих лестницах могут отличаться. При постоянном использовании изделия потребуется добиться высокой эргономичности. Угол наклона при проектировании подобных изделий может составлять примерно от 60 до 80 градусов.

В соответствии с этой конструктивной особенностью будет всегда определяться ширина шага. Расстояние между двумя перекладинами требует при этом особого внимания. Для удобства подъема оно не должно быть слишком большим.

В большинстве случаев расстояние между перекладинами при установке приставных лестниц составляет 350 мм. В некоторых случаях допускается разница в 50-70 мм. Чтобы по таким лестницам удобно было спускаться, желательно размещать каждую ступеньку таким образом, чтобы ее было удобнее воспринимать при ходьбе.

Определение шага лестницы позволяет рассчитать необходимые параметры для оборудования качественного изделия. При проведении расчетов обязательно необходимо принимать во внимание все технические характеристики проектируемой лестницы для ее последующей нормальной эксплуатации.

На видео представлено — как изготовить лестницу:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

ГОСТ ширины и высоты ступеней из дерева

Безопасность лестницы зависит от всех ее элементов. Обычно подъемная конструкция состоит из каркаса, на который опираются ступени, самих ступеней и перил.

Опоры могут быть выполнены в виде тетивы, косоуров или больцев. Если лестница винтовая, то в качестве опоры выступает вертикальный столб. Перила состоят из балясин и поручней. Ступени – это конструктивные элементы, от которых во много зависит, насколько подниматься по лестнице будет безопасно.

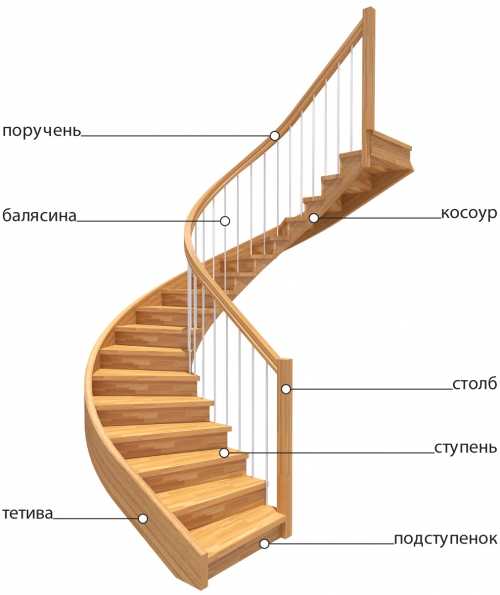

Подъемные элементы конструкции состоят из проступи и подступенка. Проступь определяет ширину ступени, а подступенок – ее высоту. Нормы и правила, прописанные в ГОСТе, помогут определиться с правильными размерами данных элементов.

Удобство и безопасность ступеней лестниц зависят именно от соотношения между размером их горизонтальной части, иначе шириной проступи, и вертикальной частью между двумя ступенями, или подступенка.

Нормы и правила, прописанные в ГОСТе, определяют следующие размерные границы: ширина проступи должны быть около 25 см, но не меньше, а высота элемента - около 15-20 см. Конечно, составляя проект лестницы собственного дома, правил ГОСТа можно не придерживаться, но в регламентирующих документах прописаны именно те размеры, которые могут гарантировать максимальную безопасность марша. Если вы собираетесь делать лестницу у себя дома, то вполне можете высчитать размеры ступеней по специальной формуле самостоятельно.

Формула Блонделя позволяет найти удобные величины, зная один параметр: ширину проступи или высоту подступенка.

Формула опирается на среднюю величину шага, то есть расстояние, которое человек преодолевает, сделав один шаг. Средняя величина равна 60-64 см. Формула Блонделя выглядит так: b+2a=64 см. В данном случае b – ширина проступи, а высота ступени обозначается как a. Таким образом, выбрав один из подходящих размеров ступени, можно вычислить другой.

Если придерживаться привалам ГОСТа, то минимальна ширина проступи должна быть 25 см. Применяя формулу Блонделя, высота проступи получится равной 19,5 см. В таком случае найденные параметры соответствуют установленным нормам ГОСТа, которые обеспечат вашей лестнице и удобство подъема, и его безопасность.

Также можно ориентироваться на «золотой шаг», который характеризуется наиболее комфортными размерами ступеней лестницы. В данном случае величина шага составляет 63-64 см, а выбранный угол наклона должен быть равен 30 градусам. Идеальное соотношение ширины проступи и высоты ступени будет равно 29 см на 17 см.

Угол наклона

Данный параметр также является очень важным, так как влияет на удобство и безопасность эксплуатации подъемного строения. Он влияет и на выбор параметров ступеней.

Как правило, в регламентирующих документах рекомендованный угол лестниц для использования в быту и для эксплуатации в общественных зданиях составляет 30-45 градусов. Но есть и иные варианты.

Пологие лестницы имеют угол наклона менее 30 градусов. Для лестниц приставного типа выбирается наклон в 45-75 градусов. Эвакуационные строения имеют самый крутой угол наклона, равный 75 градусам.

Естественно, при выборе данного параметра следует учитывать и площадь помещения, в котором будет находиться лестница. Слишком пологие конструкции потребуют большой площади под сооружение, в то время как крутые конструкции занимают достаточно небольшое пространство.

При создании проекта можно опираться не только на формулы, но и на специальные таблицы, в которых просчитаны размеры ступеней в соответствии с углом наклона.

Например, если угол составляет 33 градуса, ширина ступени определяется как 26 см, а ее высота – 17 см. Если наклон 37 градусов, ширину уменьшают до 34 см, а высоту, наоборот, увеличивают до 18 см. При наклоне лестницы в 45 градусов и ширина, и высота соотносятся 1:1, то есть 20 см на 20 см.

Количество ступеней

Помимо наклона на выбор размеров элементов влияет и количество ступеней. Один марш должен содержать от трех до 16 элементов. Если количество подъемных элементов больше десяти, то рекомендуется сделать маршевую площадку. Желательно, чтобы оно было нечетным. Таким образом, человек будет начинать и заканчивать восхождение или спуск одной и той же ногой, что считается более комфортным.

Если вы желаете найти точное количество ступеней, то следует знать высоту подступенка и высоту конструкции. Последний параметр ищется простым сложением расстояния от пола до потолка с учетом перекрытия. Например, если высота лестницы получилась 300 см, а высота подступенка равна 17 см, то первый размер нужно разделить на второй и округлить. Количество ступеней получится около 17-18.

Основные рекомендации ГОСТ

Чтобы грамотно сделать удобную и безопасную конструкцию, необходимое если и не придерживаться в точности, то обращать внимание на следующие рекомендации ГОСТа.

  • Стандартная ширина марша составляет для бытовых лестниц 80 см, для зданий с двум этажами – 90 см, если этажей более двух – 105 см. В зданиях общественного пользования ширина марша начинается от 135 см. Максимальный параметр для зданий жилого типа равен 140 см;
  • Если у лестницы более одного марша, то необходимого придерживаться единой ширины во всех его местах;
  • Если марши направлены во встречных друг другу направлениях, между ними нужно организовывать зазор, равный 5 см;
  • Длина площадки не может быть менее 130 см, а если она расположена у входной двери – около метра;
  • ГОСТ рекомендует выбирать максимальный угол наклона в 50 градусов, а минимальный – в 20 градусов;
  • Выбирая высоту подступенка, не следует выходить за пределы 12-19 см и делать ее больше 21 см, если речь идет о чердачных конструкциях;
  • Для жилых лестниц ширину проступи лучше не делать более 25-26 см, и более 20-21 см для чердачных сооружений;
  • Высота ступеней может различаться, но незначительно – не более 0,5 см;
  • Если ширина ступени менее 26 см, свес проступи не должен быть более 3 см;
  • При создании забежных ступеней внутренний размер проступи должен составлять 10 см, а на средней линии марша – 26 см;
  • Важно учитывать расстояние, которое образуется между подъемными элементами и потолком. В идеале оно должно быть 200 см.

При устройстве лестницы важную роль в безопасности играют не только ступени, но и ограждающие конструкции. Поэтому в ГОСТе прописаны и их идеальные размеры.

  • По высоте перила не должны быть более 90 см, что составляет половину среднего рост человека;
  • Если лестницы будут эксплуатироваться детьми, ограждения по высоте должны быть около 150 см;
  • При организации крыльца, перила могут быть не более 80см;
  • Если ширина марша составляет более 125 см, конструкций обязательно ограждается перилами двух сторон. При меньшей ширине возможно сооружение перил только с одой стороны;
  • Если лестничная конструкция состоит менее чем из пяти ступеней, то перила делать не обязательно;
  • Расстояние между опорами ограждения может быть 12-15 см.

Параметры чердачных лестниц

Практически в каждом жилом доме существует чердак, подъем на который также производится с помощью чердачных лестниц. По своей конструкции и параметрам они отличаются от обычных конструкций, которые соединяют два этажа. В основе такой лестницы – компактность. Естественно, это отражается на размерах всех ее элементах. В строительной документации также есть рекомендации по применению оптимально удобных и безопасных размеров ступеней.

Количество подъемных элементов должно быть в пределах 13-16 штук. Важно учитывать, что если длина чердачной лестницы будет более 350 см, обеспечить хорошую жесткость конструкции будет трудно. Ширина ее марша может быть всего 65 см, что и является залогом компактности. Толщина самой ступени может быть 1,9-2 см.

Ориентация на рекомендации ГОСТ помогает создать действительно удобную и безопасную конструкцию. Однако единого документа, который прописывает все нормы, не существует. Поэтому при желании ознакомиться с правилами устройства лестничных конструкций, нужно опираться на соответствующие нормы, прописанные в разных документах. Существует ГОСТ на металлические конструкции, деревянные, железобетонные. Отдельным документом прописывают правила для устройства пожарных лестниц и стремянок, а также для создания ограждения.

prolestnitsy.ru

Проводим расчет шага ступеней лестницы

Шаг ступеней лестницы это важнейший показатель к расчету, которого следует подходить с максимальным вниманием. Ведь во многом именно от него в достаточно большой степени зависит удобство и безопасность всей лестницы. В конечном итоге неважными могут оказаться и тип ее конструкции и внешняя привлекательность и хорошо продуманное место расположения, если шаг ступеней вызывает дискомфорт у тех, кто пытается воспользоваться лестницей.

Как рассчитать шаг лестницы

Общепризнанные стандарты

Безусловно, за тысячи лет, которые человечество пользуется лестницами, были расчитаны и приняты стандарты в соответствии, с которыми и следует их строить. Есть, разумеется, отдельные стандарты и для размеров ступенек, исходя из которых, комфортная высота ступени должны быть примерно 30 см, а ее ширина около 20 см. В лестничном пролете при этом должно быть не меньше 5 ступенек и не больше 18. Однако при этом подчеркивается, что для максимальной эргономики их количество желательно делать нечетным. Ширина ступеней должна быть не меньше одного метра, а в идеале 120 см.

Формула идеального шага

Все эти стандарты хорошо известны, давно испытаны и проверены, но загвоздка заключается в том, что следовать им получается далеко не всегда. Именно поэтому зачастую и приходится проводить расчет шага ступеней лестницы самостоятельно, лишь слегка опираясь на стандарты, ведь требования СНиПа были придуманы исключительно для обеспечения максимальной безопасности и комфорта.

Терминология

  • Ступень – небольшая твердая поверхность, помогающая при необходимости передвигаться человеку в вертикальном направлении;
  • Подступенок – необязательная вертикальный элемент ступеньки;
  • Проступь – основа любой ступеньки, служит опорой для человека при его передвижении по лестнице;
  • Лестница – совокупность из нескольких ступенек, две ступеньки это уже лестница, однако обычно их бывает не меньше 5.

Начинаем расчет

Перед тем как определить оптимальное количества ступеней, следует знать правила:

  • Первое правило гласит – соотношения бывают самыми разными, однако если к высоте подступенка прибавить общую ширину проступи то должно получиться примерно 440 мм. При этом соотношение размеров подступенка и проступи напрямую зависят от угла уклона лестницы, обычно, чем он больше, тем выше становятся подступенки.

Чертеж лестницы типа «утиный шаг»

Обратите внимание!!! На достаточно протяженном отрезке вариация размеров проступи с располагающимся под ним подступенком практически не влияет на комфорт во время спуска или подъема по данной лестнице. Важным признаком неправильного расчета ступенек можно считать больший показатель высоты подступенка в сравнении с шириной проступи.

  • Второе правило – если сложить ширину проступи с двойным размером подступенка, должен получиться примерный размер среднего человеческого шага, то есть 0,63-0,65 м;

Схема проступи

  • Существует также универсальная формула, исходя из которой, разность между размерами проступи и подступенка в идеале должна быть 12 мм, однако идеальной в плане безопасности признана лестница разность между размерами проступи и подступенка которой равна примерно 46 мм;
  • Высота ступеней как и их ширина, в случае с маршевой лестницей не должны отличаться друг от друга больше чем на 5 мм. В случае с конструкцией винтового типа все несколько усложняется, однако и тут следует придерживаться максимального единообразия подступенков и проступи.
  • Количество легко рассчитывается, при помощи деления длинны пролетов лестницы на их количество. Подобным образом рассчитывается и высоту ступеней, для этого требуется высоту лестницы поделить на желаемое количество ступеней. Важно при этом понимать, что делить нужно высоту, то есть расстояние от пола до места крепления лестницы ко второму этажу, а не длину лестничных балок.
  • Длина лестничных балок оказывает прямое влияние на общую крутизну лестницы. В свою очередь крутизна лестницы может оказывать влияние на высоту каждой из ступенек. А вот высота ступенек, следуя описанному выше, влияет на их ширину и что само собой разумеется, на их общее количество;

Обратите внимание!!! Шаг ступеней деревянной лестницы может отличаться от принятых стандартов и различных прописанных требований, но при этом быть вполне комфортным и отвечающим всем мерам безопасности. Это лестница «гусиный шаг», она позволяет даже по очень крутой лестнице спускаться лицом вперед.

Оптимальный размер ступеней

Вместо заключения

Вот и все правила, зная которые рассчитать оптимальный шаг ступеней лестницы для каждого конкретно взятого случая не составит никакого труда и даже если проведя все расчеты и измерения создать комфортную и безопасную лестницу не удается не стоит отчаиваться, скорей всего просто нужно пересмотреть тип конструкции и обратить свое внимание на винтовой или раскладной вариант.

Вконтакте

Facebook

Twitter

Google+

lestnitsahouse.ru

Размер ступеней лестницы: ГОСТ и способы вычисления



Каждый из нас регулярно имеет дело с лестницей – подниматься или спускаться по ним приходится даже тем, кто живет в высотном доме и предпочитает пользоваться лифтом. Мы чисто автоматически переставляем ноги, поднимая их на требующуюся высоту. И если какая-то ступень выпадает из общего ряда, человек как минимум спотыкается. А то и легкую травму может получить. Но это случается редко: размер ступеней лестницы регламентирован требованием ГОСТа, который при проектировании соблюдается строго. Впрочем, это в интересах как проектировщика (претензий от заказчика не будет), так и пользователя, которому предстоит эксплуатировать лестницу.

Лестница должна быть удобной

Главные параметры лестничной конструкции

Все размеры лестниц четко определены нормами ГОСТа и СНиП. Они дают возможность выбора, поскольку сооружать конструкции приходится в разных исходных условиях. Однако выходить за рамки минимальных и максимальных значений при проектировании разработчики не будут. Так, уклон лестницы не должен превышать 45 градусов, поскольку более крутая конструкция не безопасна для подъема и спуска. Да и пользоваться ею человеку будет тяжело. Идеальным наклоном считается 30 градусов, который и проектируется для общественных зданий. Проблема в том, что лестница, сооруженная под таким углом, занимает слишком много места. Поэтому в частных домах обычно отдается предпочтение более крутым уклонам.

Особое внимание уделяется ступеням. Стандартный их вариант состоит из двух фрагментов.

  • Проступь. Так называется горизонтальная поверхность ступени, предназначенная для установки ноги.
  • Подступенок. Вертикальная часть ступени, предназначенная для поддержания проступи. Высота подступенка, собственно, и является высотой ступени.

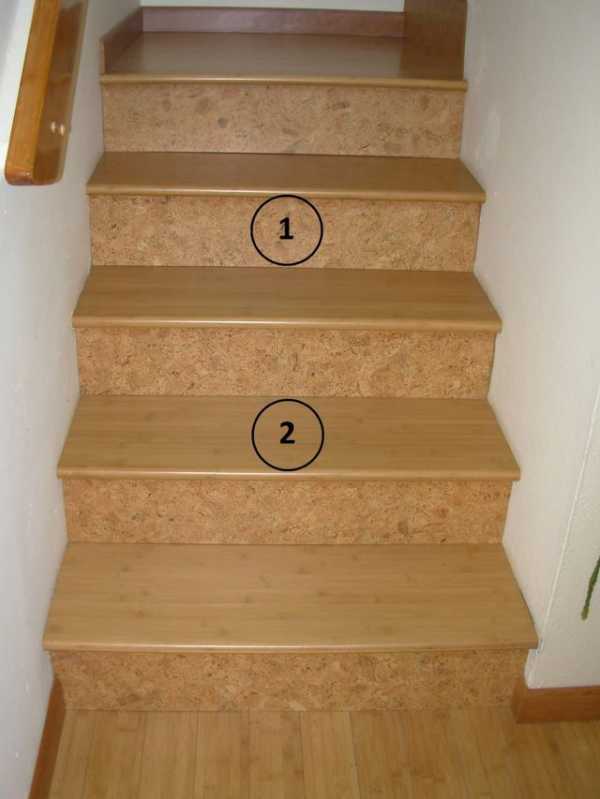

Цифрой 1 обозначен подступенок, цифрой 2 – проступь

При проектировании лестницы нормами ГОСТ рекомендуется закладывать высоту подступенка в пределах 12-20 см. Конкретное значение выбирается в зависимости от типа конструкций и их предназначения.

Тонкости маршевых конструкций

Для лестниц в один или несколько маршей идеальной считается ширина проступи (ее еще называют глубиной) в 30 см и высотой ступени в 15 см. Параметры для маршей выведены, исходя из длины шага среднестатистического человека.

Оптимальные размеры ступеней для марша лестницы

В частном доме, ради экономии пространства, нередко ширину проступи уменьшают до 25, а то и до 20 см. Однако в этом случае рекомендуется проектировать лестницу со сквозными ступенями, то есть не закрывать подступенки материалами. Иначе лестничной конструкцией пользоваться станет крайне неудобно: ширины ступенек на марше для уверенной опоры на проступь будет хватать разве что детям.

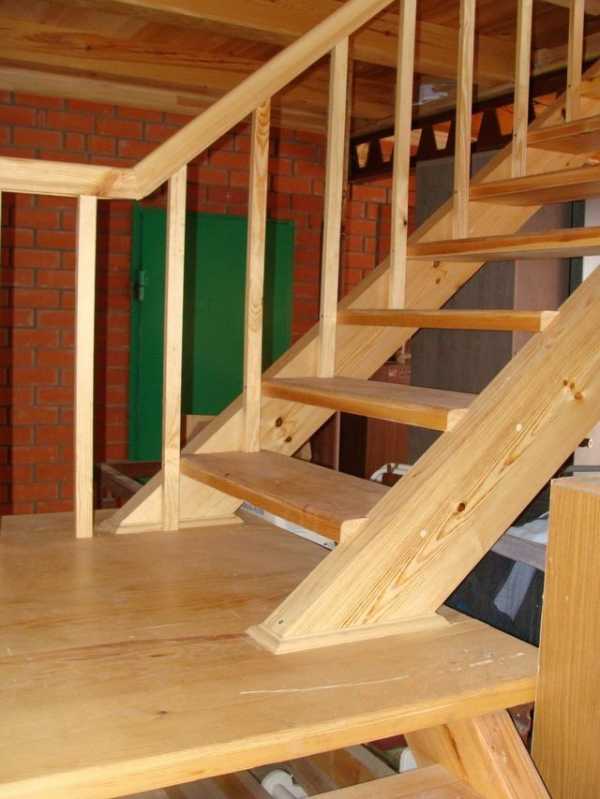

При незначительной ширине ступенек подступенок монтировать не следует

Отметим, что правильно сооруженная лестница без подступенков не теряет ни в безопасности, ни в удобстве эксплуатации.

Винтовые конструкции

Когда в доме монтируется винтовая лестница, к ее ступенькам предъявляются несколько другие требования, хотя основные стандарты по-прежнему остаются в силе. Такая лестница значительно экономит пространство, однако ступени на ней по форме и расположению сильно отличаются от тех, что ставятся на маршах конструкций маршевого типа. Обычно при проектировании винтовой конструкции соблюдается два правила.

  • Ширина ступени выбирается в пределах 20-22 см. В противном случае придется делать слишком широкий изгиб, что в условиях ограниченности пространства чаще всего неприемлемо.
  • Из-за недостаточной глубины ступеней подступенок по правилам не оборудуется.

Исключением в плане указанных параметров могут быть лестницы, выполненные в винтовом варианте исключительно из дизайнерских соображений. Тогда и ширина самой конструкции, и глубина ступеней выбираются в более комфортных для эксплуатации параметрах.

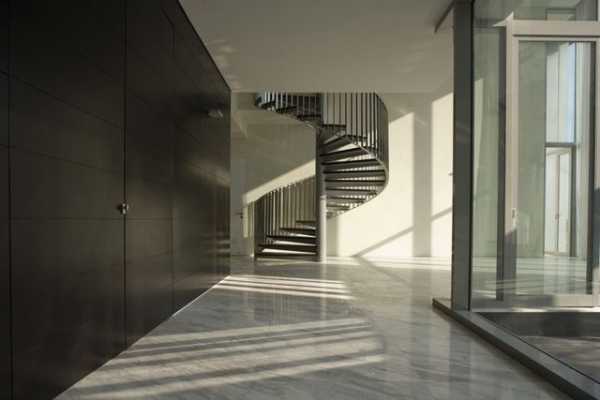

Винтовая лестница имеет свои особенности

Расчет размеров ступенек лестницы

Высота подступенка, глубина самой ступени – все эти параметры напрямую влияют на удобство пользования конструкцией. Наиболее удобной высотой ступени считается диапазон между 14 и 17 см, максимальной допустимой – показатель в 20 см. Оптимум высчитывается в зависимости от высоты помещения, где монтируется лестница, но всегда зависит от размера шага человека.

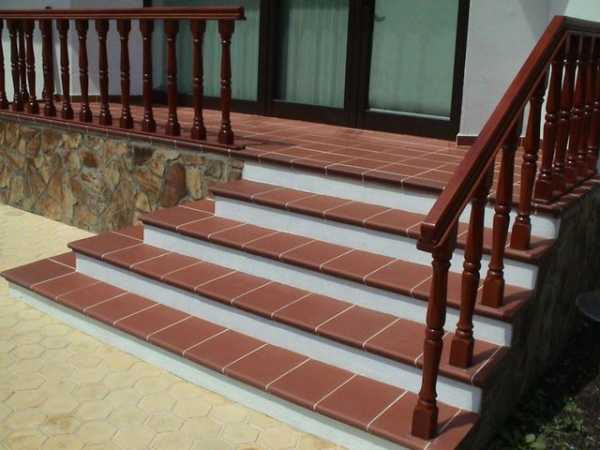

У параметров ступенек на крыльцо имеются свои нюансы

Если речь идет о лестничной конструкции, ведущей к входной двери, разработчик может отклониться от рекомендуемых размеров: очень часто такие лестницы оборудуются с повышенной глубиной ступеней и малой их высотой. Такой ход повышает безопасность пользования лестницей при плохих погодных условиях.

Для расчета ширины шага лестничной конструкции, расположенной внутри дома, имеется простая формула: 2а + в = 60. В ней а – ширина ступени, в – ее высота. При проведении расчетов иногда приходится перебирать несколько вариантов параметров, чтобы определиться с идеальным размером ступеней лестницы.

Что касается количества ступеней, то его рассчитать, пожалуй, проще всех остальных параметров.

  • Замеряется высота помещения. За нее принимается дистанция от чистового покрытия нижнего этажа до такого же уровня верхнего.
  • Выбирается оптимальная высота ступени.
  • Первый параметр делится на второй – получаем количество ступеней.

По поводу числа этих элементов ГОСТ ничего не говорит. Однако чисто практически и психологически более комфортным считается нечетное их количество – начинать и заканчивать подъем удобнее с одной и той же ноги. Поэтому если в результате расчетов вы получили четную цифру, следует подумать об ее изменении. Можно нижнюю или верхнюю ступеньку сделать не стандартной высоты (чуть более низкой или высокой), чтобы увеличить или уменьшить количество ступеней на единицу.



Предлагаемая таблица упростит расчеты размеров и количества ступеней, согласно стандартам

Безопасность и комфорт эксплуатации лестничной конструкции зависит также от соотношения глубины проступи и высоты проступенка. При сложении этих параметров проектировщик должен получить 46 см (плюс-минус сантиметр).

А чтобы проверить, насколько удобно будет безопасно подниматься и спускаться по лестнице, можно из ширины лестницы отнять ее высоту. Если на выходе получается 12 см, значит, вы разработали идеальную конструкцию.

Особенно важно скрупулезно просчитать шаг ступенек конструкции. С него, собственно, и стартуют прочие расчеты. Неверно рассчитанный шаг при эксплуатации лестницы может даже повлечь за собой плохое самочувствие пользователей, особенно находящихся в пожилом возрасте: избыточное перенапряжение, необходимое для сбережения равновесия, ведет к болезненным ощущениям в ногах.

Пример расчетов шага лестницы

Чтобы не затруднять себя возней с калькулятором, можете воспользоваться бесплатным онлайн сервисом, который рассчитает вам все необходимые параметры лестницы, в том числе и размеры ступеней:



viascio.ru

Стандарт высоты ступени лестницы - ширина, длина и другие габариты

Лестница – важная деталь любого дома. Ключевым ее элементом является ступенька. От того, какой размер вы выберете, будет зависеть не только внешний вид конструкции, но и удобство ее использования. Давайте подробно разберемся в том, какая высота и ширина ступени считаются оптимальными, и как их правильно рассчитать.

Размер ступеней по ГОСТу и СНИПу

Размер, согласно ГОСТу и СНИПу, определяется, исходя из следующих параметров:

  • общий угол наклона лестницы;
  • высота ступени;
  • ширина лестничного марша.
Существуют стандарты ступеней

При этом используются следующие нормативные документы:

  1. ГОСТ 8717.1-84 – устанавливает необходимые нормы для размеров различных элементов лестниц.
  2. ГОСТ 23120-78 – определяет требования, предъявляемые к конструкциям, относящимся к маршевым трапам.

Исходя из их содержания, можно выделить следующие габариты, соответствующие общепринятым нормам:

  • высота ступени, согласно ГОСТу, должна составлять не менее 12 и не более 25 сантиметров;
  • минимальная ширина должна варьироваться в пределах 70-80 сантиметров;
  • оптимальной считается конструкция, ширина которой составляет 1 метр;
  • ширина ступени лестницы, согласно норме, должна составлять 27-30 сантиметров. Это необходимо для того, чтобы человек мог опереться на конструкцию всей подошвой, и она не свисала с края.

Обратите внимание! В некоторых случаях, например, при проектировании лестницы на чердак допускается возведение конструкций шириной 60 сантиметров.

В данном видео вы узнаете, какая должна быть высота ступени:

Согласно СНИП, можно выделить следующие показатели:

  1. Высота стандартной ступени лестницы должна составлять не более 15 сантиметров.
  2. Погрешность, допускаемая в размерах ступеней одного лестничного марша, не должна превышать 5 миллиметров.
  3. Их число не должно быть меньше 3 и не больше 18.
  4. Желательно, чтобы количество определялось нечетным числом. Это позволит начинать движение по лестнице и заканчивать его с одной ноги, что очень удобно.
  5. Наклон лестницы считается комфортным, если его значения лежат в интервале от 35 до 40 градусов.
  6. Ширина ступеньки – не менее 30 сантиметров.

Подробнее о нормах СНИП можно узнать из документов:

  • № 2.08.02/89 – правила постройки общественных зданий;
  • № 2.08.01/89 – правила постройки жилых помещений.

Некоторые значения могут изменяться в большую или меньшую сторону, в зависимости от того, где будет располагаться конструкция.

Оптимальный и удобный размер ступеней лестницы в доме

Итак, мы разобрались с шириной и высотой ступени, которые считаются оптимальными, согласно СНИПу и ГОСТу. Теперь давайте попытаемся разобраться, как получить наиболее оптимальный и удобный размер конструкции.

Сразу хочется отметить тот факт, что расчет ступеней и общего размера лестницы зачастую зависит от способа ее применения и габаритов помещения. Проектирование чердачных и подвальных конструкций может отличаться от межкомнатных. Исходя из этого, можно сделать вывод, что проектирование по ГОСТу не всегда может оказаться верным решением.

Существует ряд правил, придерживаясь которых, вы сможете определить оптимальный и удобный размер лестницы и ее элементов:

  1. Угол подъема не должен превышать отметку в 40 градусов.
  2. Проектируйте глубину проступи таким образом, чтобы нога самого большого члена вашей семьи опиралась на поверхность подступенка всей подошвой. Это значительно повысит безопасность подъема.
  3. Старайтесь рассчитать размер ступеней таким образом, чтобы их количество было равно 15. Такая лестница будет максимально удобной для подъема.


Отдельно хочется отметить тот факт, что угол наклона может значительно изменить размер конструкции для того, чтобы она оставалась комфортной и безопасной. Так, например:

  • при угле наклона в 30° ширину проступи необходимо делать равной 30 см, а ее высоту – 15 см;
  • если угол доходит до отметки в 40°, необходимо скорректировать размеры. Ширина станет равна 25 сантиметрам, а высота корректируется до отметки в 20 сантиметров.

Это необходимо для того, чтобы увеличить безопасность спуска и подъема. При строительстве крутых лестниц не забудьте построить удобные и надежные перила.

Способы расчета ступеней лестничного марша

Для того чтобы рассчитать количество ступеней лестничного марша, можно воспользоваться одним из следующих способов:

  • использовать графический метод;
  • разделить расстояние между этажами на желаемую высоту проступи;
  • воспользоваться специальным калькулятором на нашем сайте.
Существует несколько способов расчёта ступеней

Использование графического метода позволит вам получить необходимые параметры конструкции, беря за основу угол ее наклона и количество ступеней. Для реализации этого метода необходимо придерживаться следующего алгоритма:

  1. Чертим ось координат.
  2. Одну ось разбиваем на отрезки, равные длине шага, а вторую – на отрезки, равные его высоте.
  3. Соединяем синими линиями получившуюся разбивку.
  4. Фиолетовой линией обозначаем угол наклона.
  5. На пересечении чертим пунктиром две линии, которые будут параллельны нашим осям.
  6. Таким образом, у нас получается готовый контур, который, для удобства, можно обвести красным цветом.
  7. При необходимости можно внести корректировки в размер конструкции, с учетом поправок на масштаб.


При разделении расстояния между этажами на высоту проступи у нас возникнет проблема, связанная с тем, что полученное число может оказаться дробным. Устранить ее удастся следующими способами:

  1. Сделать нижнюю ступеньку нестандартной по высоте, изменив ее на необходимую величину. Ее размер будет равен произведению полученного остатка на исходную высоту.
  2. Равномерно распределить полученный остаток на все ступени. Для этого нам нужно умножить полученный остаток на число ступеней. Полученное значение добавляется к целому числу. Таким образом, мы получим минимальное изменение в размерах.

Использование калькулятора для расчета количества ступеней – самый простой способ получить нужную информацию. Этот инструмент позволяет рассчитывать количество ступеней для разных конфигураций лестниц, с учетом различных факторов.

Необходимые формулы для расчета

Если вы желаете рассчитать все самостоятельно, воспользуйтесь следующими формулами:

  • формула безопасности. Количество рассчитывается на основании следующего соотношения – суммы глубины проступи и высоты подступенка должны быть равны 46 сантиметрам;
  • формула Блонделя. За основу берется средний шаг человека. Формула выглядит следующим образом: 2h + B = 600…640 миллиметров, где
    • H – высота проступи;
    • В – ширина проступи;
    • 600…640 – средняя длина человеческого шага.

prolestnici.com
