Металлическая лестница на второй этаж своими руками: что нужно знать

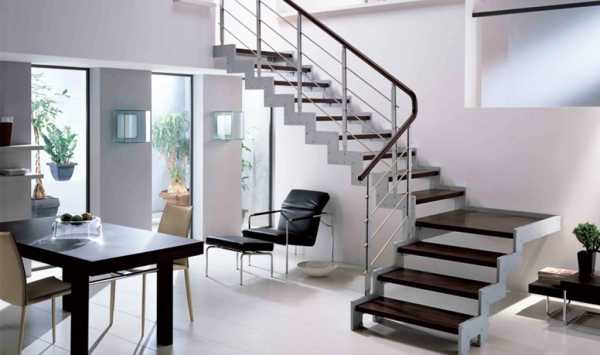

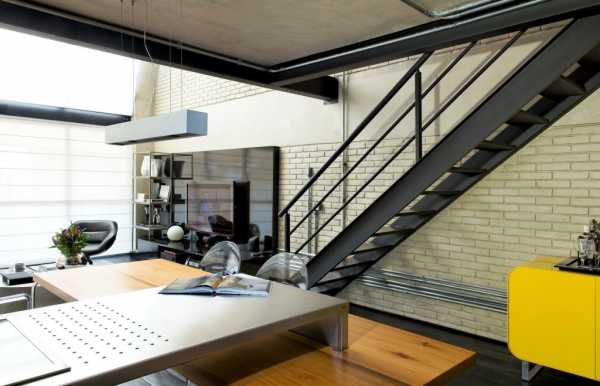

Металлическая лестница отлично впишется в современный интерьер
Лестницу на второй этаж необходимо планировать ещё на стадии проектирования дома. Когда её формой и размерами занимается профессиональный архитектор, он старательно подбирает ей место в доме. Примеряет её походку и фасон, вписывает её в интерьер. Конечно, с таким дизайнером знания по установке и монтажу вам не понадобятся.
Но что делать, если вам нравится творить своими руками? Если сам процесс, равно как и непревзойдённый результат, доставляет вам удовольствие? В таком случае, вам просто придется изучить правила изготовления и монтажа лестниц, их типы и формы, в общем — стать архитектором. Лестница из металла – это очень надежный способ связать этажи друг с другом. Железные конструкции обладают многими преимуществами при определённых недостатках.
Преимущества
Податливость металла позволяет воплотить нашу самую мудрёную фантазию. Конструкции из него обладают долговечностью и могут передать красоту изделия на многие поколения.

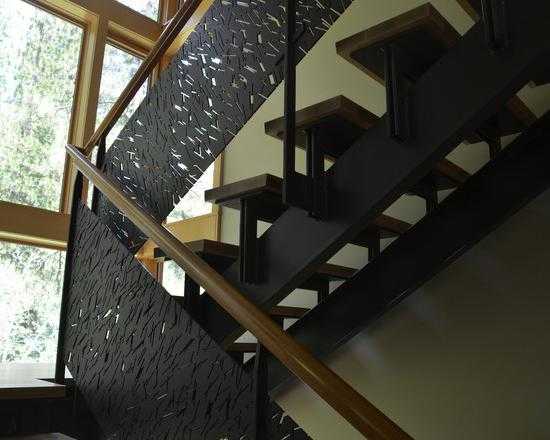

Металл позволяет создавать весьма необычные конструкции
Недостатки
Чтобы металлические марши не были громоздкими в интерьере, следует выбирать форму и тип соединений. Возможно, необходимо будет соорудить перегородку в качестве дополнительной подпорки для каркаса. Металлическую лестницу нужно устанавливать на прочное основание, так как металл имеет свой немалый вес, а тонкие прутики не выдержат нагрузок. Как правило, металл используется в качестве косоуров, тетив и перильных ограждений, а для ступенек применяется другой материал, например, дерево или камень. Поэтому необходимо тщательно продумывать места и варианты соединений разных материалов.

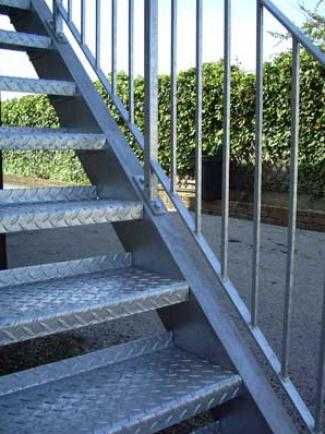

Хотя, в некоторых случаях использование металлических ступеней очень даже уместно
Работа с металлом требует специальных навыков, оборудования и свободного места. Косоуры и тетивы из металла достаточно тяжелые. Устанавливать их одному будет сложно. Своими руками собрать модульную лестницу можно при наличии навыков работы со сваркой. В крайнем случае, пригласить сварщика и объяснить с помощью чертежа какую лестницу ему надо сделать.
А вот для создания подобной конструкции одного только сварщика недостаточно
Бумага всё стерпит
От того, какой чертёж вы составите, насколько глубоко и подробно продумаете все элементы, размеры и варианты крепления, зависят скорость возведения, красота и надёжность вашей лестницы. Первое, что надо сделать, так это определить место для неё и выбрать тип:
- одномаршевая прямая;
Самая простая и удобная конструкция
- винтовая;

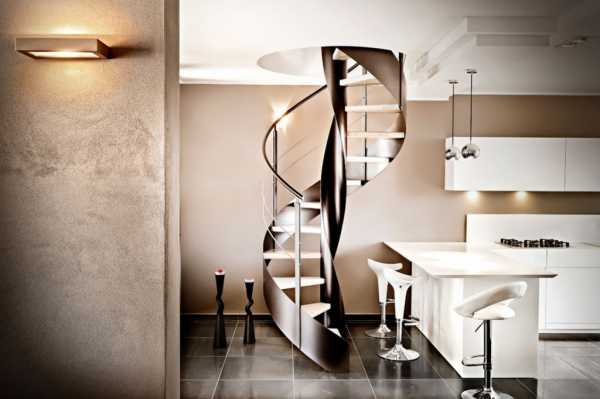

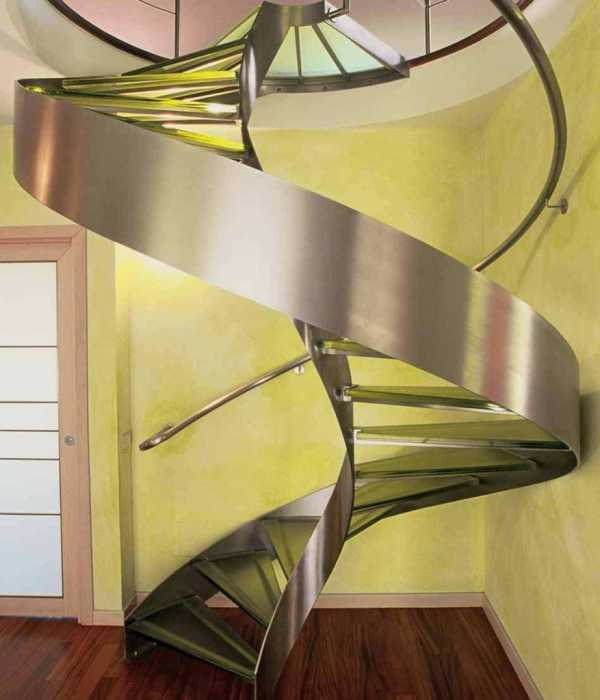

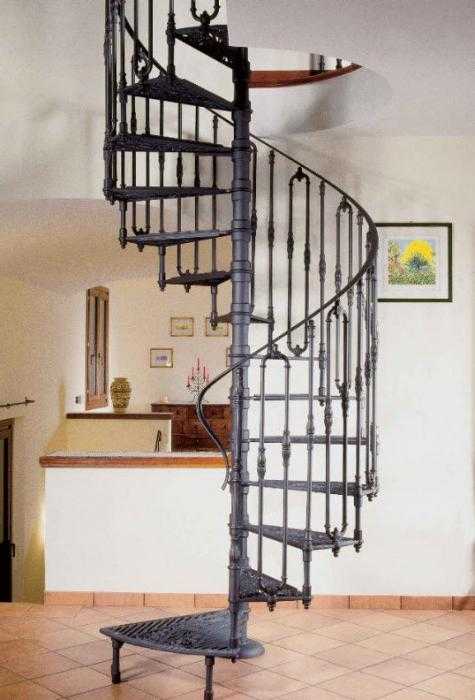

Наиболее оригинальный, но и наименее удобный вариант
- двухмаршевая с поворотной площадкой;

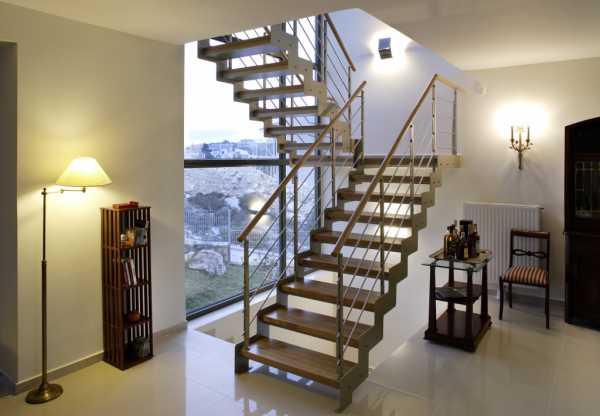

Удобная и достаточно компактная конструкция
- двухмаршевая с забежными ступенями.
Конструкция является чем-то средним, между маршевой и винтовой лестницей
Ваш первый выбор сдвинул вас из состояния покоя. Теперь следует идти дальше и выбирать вариант основы или опорной конструкции:
- одна вертикальная стойка в случае винтовой или забежной лестницы;
В такой конструкции к опоре крепится каждая ступень
- без дополнительных опорных элементов под тетивами или косоурами, но с опорной конструкцией под разворотной площадкой;
Такое крепление смотрится не очень эстетично, поэтому часто используется для наружных лестниц
без видимых опорных элементов. Каркас из тетив или косоуров жёстко крепится к полу и перекрытию, соединяя собой второй этаж с первым.
Такая конструкция сложнее, но и эффектнее всего
Модульные типы лестниц
Если вы выбрали для изготовления своими руками металлическую лестницу с опиранием на одну центральную опору, то стоит рассмотреть возможность установки модульной конструкции. Тогда вы сможете без шума, пыли и расходов на электроэнергию собрать своими руками все составные элементы в единую лестницу. Для этого можно и отложить процесс сборки на более поздний срок, доведя до конца внутреннюю отделку помещения, и спокойно подобрать готовую лестницу по стилю.
Сборка модульной лестницы
Как правило, модульные типы лестниц имеют в комплекте подробную инструкцию по установке. Вам нужно только правильно определить место крепления центральной опоры, продумать как крепить эту конструкцию к перекрытию и собрать ее, подобно конструктору.
Важно!
Выход на второй этаж должен быть ограждён перилами.
Косоуры и тетивы
Если вы решились своими руками сделать ступеньки на второй этаж при помощи косоуров, то для проступей шириной до 800 мм достаточно одного центрального косоура. Он будет поддерживать ступени снизу с помощью выравнивающей платформы на рамке из уголка или профильной трубы. Можно, как вариант, изготовить косоур из профильной трубы, сварив её из сегментов под прямым углом. Тогда трубу стоит выбирать размером 120х60 мм. Платформу под деревянную или каменную ступень изготавливать из листа 5 мм. Просверлить четыре отверстия под болты крепления с декоративной шляпкой. Для большей устойчивости можно закрепить лист через уголки или поперечные косынки.

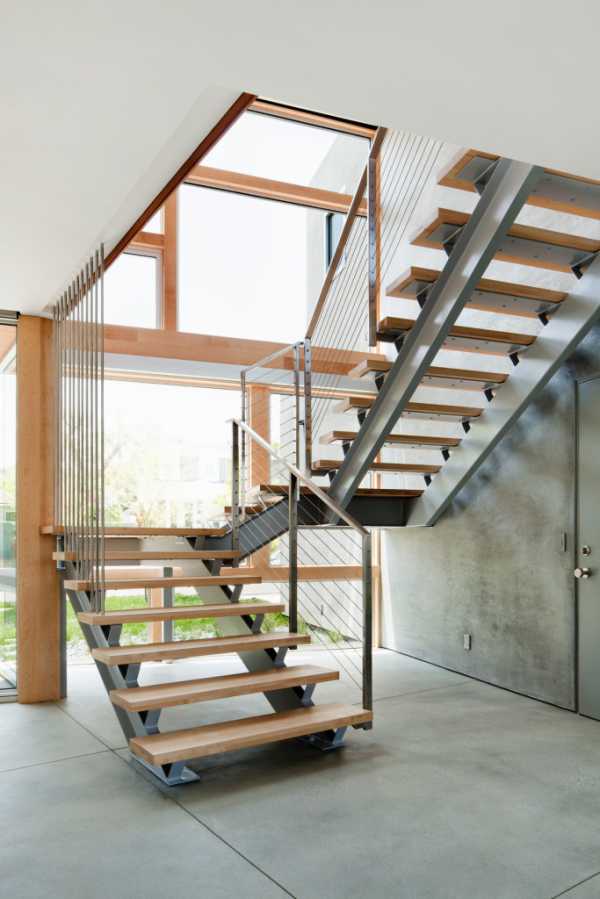

Металлическая лестница на центральном косоуре смотрится наиболее утонченной

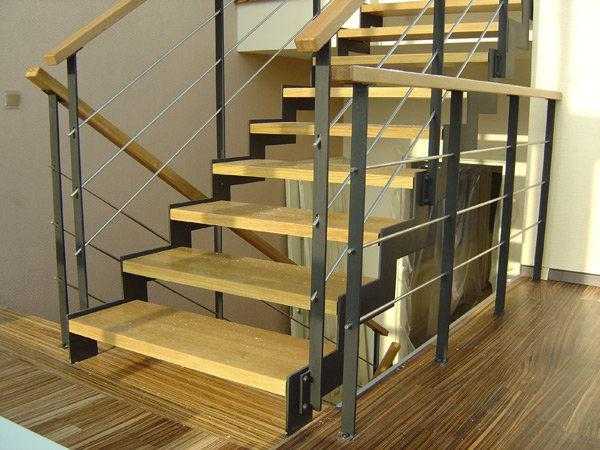

Ступени лестницы на тетивах чаще всего покрываются деревянными, стеклянными или каменными накладками
Совет!
Не следует обращать внимания на громоздкие металлические лестницы. Для первого раза для изготовления своими руками выберите наименее трудоёмкую, но наиболее стильную, прочную и лёгкую конструкцию.Опорные элементы должны быть одновременно мощными и не массивными.
Условия комфорта и безопасности
Чтобы металлическая лестница получилась удобной и красивой, нужно осознать несколько чётких непременных правил.
- Глубина проступи с учётом свеса (но об этом позже) должна быть не менее 270 мм.
- Глубина проступи с учётом свеса должна быть не более 350 мм. В противном случае, на каждой проступи вам придётся совершать по два шага вверх и по столько же вниз.
- Высота подступенка должна быть не менее 150 мм. Иначе, нужно будет делать большее количество проступей, а значит, вы своими руками утяжелите конструкцию.
- Высота подступенка должна быть не более 180 мм. Иначе, каждый подъём будет для вас испытанием.
Оптимальные размеры ступеней
- Ступеньки на второй этаж будут очень удобными, если каждая следующая верхняя проступь будет нависать над предыдущей на 20-50 мм. Оптимально, конечно, 30 мм. Это проверено многими разбитыми носами и стёсанными каблуками.
- Ширина проступи для лестниц с одним маршем может быть и 800 мм. Если в вашей голове прорисовывается образ двух маршей с промежуточной площадкой с цветами в горшках или простым цветным витражом, то расстояние от стены до перил должно быть не менее одного метра. Если вы планируете обеспечить свободное хождение вверх-вниз для многочисленных гостей, то ширина проступи должна быть 1300 мм и более.

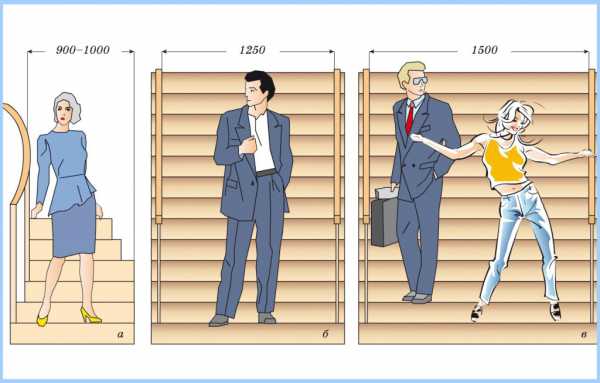

Оптимальная ширина проступи
Тщательное соблюдение элементарных правил обеспечит появление в вашем доме удобных и безопасных лестничных маршей. Вы, ваша семья и многочисленные друзья будут с удовольствием пользоваться ею.
Несколько практических рекомендаций
- Разметьте места для сварки и проверьте уровнем на горизонталь. Прихватите сваркой. Еще раз проверьте правильность установки. И только тогда крепите деталь наглухо.
- При составлении чертежа необходимо измерить высоту от пола до пола, длину лестницы, перенести размеры на бумагу и вычислить количество ступеней, разделив длину конструкции на глубину ступеней.
Пример чертежа с расчетом размеров лестницы
- Если выход на второй этаж делается в деревянном перекрытии, то он должен быть между балками и не превышать 800 мм, чтобы не резать их.
- Если ширина ступенек на второй этаж будет больше 900 мм, то необходимо устанавливать два косоура или тетивы.
- Ступени из камня или твёрдых пород древесины можно устанавливать на косынки из уголка ребром наружу, где длинная часть ляжет под проступь, а короткая часть будет точно по высоте подступенка. Эти рамки привариваются к торцевой, узкой части подпирающего косоура. С внутренней стороны охватывающих тетив, можно приварить прямые сегменты уголка или профильной трубы. Тогда края следует округлить или заглушить пластиком, а проступи лягут между тетивами.
- Сварные работы и крепление косоуров и тетив к стене стоит осуществлять после прокладки электрических кабелей, установки перегородок и крепления гипсокартона к стене. Это необходимо, чтобы избежать неудобства в проделывании штробы за и под косоурами. Желательно, чтобы черновая отделка помещения не наползала на лестничный марш.
- Установку всех элементов проверять нужно по уровню и только потом варить или скреплять болтами основательно.
Создание лестницы на косоурах
Не волнуйтесь, выход не второй этаж вы обязательно сделаете. Сделаете его своими руками. Ваша лестница будет красивой и лёгкой, ведь у неё не будет подступенков, а пространство под ней вы непременно обыграете каким-нибудь шкафчиком. Вы постараетесь и предусмотрите всё, о чём бы подумал опытный архитектор.
metasold.com
Делаем металлическую лестницу на второй этаж. Изготовление металлической лестницы своими руками
Сварить металлическую лестницу на второй этаж – значит получить практически вечную и при этом максимально прочную и эстетичную конструкцию. Изготовить ее при желании можно попробовать и самостоятельно. Существует несколько разновидностей таких лестниц. Некоторые из них просты в изготовлении, сварка других требует наличия определенных навыков. Конечно же, для изготовления такой конструкции понадобится специальное оборудование.
Открытые и закрытые конструкции
Каркас металлической лестницы может быть как закрытым, так и открытым. В первом случае вся конструкция впоследствии закрывается чистовым материалом. То есть лестница обшивается гипсокатоном и деревом. Для изготовления такого каркаса допускается использование не слишком привлекательных на вид дешевых швеллеров и уголка.
Для того чтобы сделать каркас открытого типа, нужно будет приобрести металл, покрытый эмалью. Все сварочные работы при этом выполняются с максимальной аккуратностью. Ведь на открытом каркасе, который в данном случае становится частью интерьера, не должно быть видно никаких швов. Зато смотрятся такие металлические лестницы (фото представлено ниже) просто великолепно.
Маршевые лестницы
Маршевая лестница считается наиболее удобным в эксплуатации вариантом. С подобной конструкцией знаком каждый. Именно такие лестницы установлены в подъездах многоэтажек. Конечно же, изготовлена подобная конструкция может быть и из металла. Различают всего три основных вида маршевых лестниц: на тетивах, на косоурах и на опорах.
Лестницы на тетивах
Характерной особенностью лестниц на тетивах является то, что ступени с боковой стороны в них не видны. Изготовление лестниц металлических этой разновидности – процесс несложный. В этом случае опоры под ступени просто крепятся к внутренней стороне основных балок.
Лестницы на косоурах
При изготовлении лестницы на косоурах к установленным заранее швеллерам (служащим в качестве опорных балок) уголки под ступени привариваются сверху. Таким образом получается очень надежная конструкция. Можно сварить металлическую лестницу на второй этаж как на двух косоурах, так и на одном. В последнем случае опорная балка-швеллер только одна, и устанавливается она посередине лестничного марша. Подобная конструкция выглядит очень легкой и изящной и обычно не требует наличия подступенек.
Лестница на опорах
Металлическую лестницу на второй этаж этой разновидности в жилых домах используют не слишком часто. Дело в том, что для ее изготовления необходимо очень много металла. Подступени и ступени такой лестницы крепятся к горизонтальным опорам, начинающимся от самого пола.
Винтовые лестницы
Винтовые лестницы чаще всего используются там, где размеры помещения не позволяют установить маршевую конструкцию. Смотрятся они очень интересно, однако в эксплуатации не слишком удобны и менее безопасны. В этом случае вся конструкция строится вокруг одной опорной горизонтальной трубы.
Изготовление лестницы на тетивах
Итак, как же сделать металлическую лестницу на второй этаж? Прежде всего необходимо подготовить исходный материал. Для изготовления конструкции на тетивах понадобится:
- Швеллер сечением 150х200 мм с толщиной стенок 8 мм.
- Уголок стальной 45х45 мм.
- Сварочный аппарат.
- Электроды.
- Шлифовальные сварочные диски.
- Грунтовка для металла.
Швеллера крепятся к несущей бетонной балке сверху и к плите снизу параллельно друг другу. Оптимальным считается угол наклона лестницы в 20–45 градусов. При установке швеллеров это нужно учитывать.Далее к внутренним сторонам получившихся опор следует приварить отрезки металлического уголка под ступени. При этом обязательно следует пользоваться уровнем. Важно также помнить о том, что высота ступени не должна быть больше 18 см. Оптимальной же шириной считается 30 см. Если соблюсти это условие, получится очень удобная металлическая лестница. Своими руками такую конструкцию соорудить будет не слишком сложно.
Изготовление лестницы на косоурах
Для изготовления лестницы на косоурах понадобится тот же материал, что и для конструкции на тетивах. В этом случае также предварительно устанавливаются несущие швеллера. Далее нужно будет изготовить опоры под ступеньки. Делают их из уголка, который необходимо согнуть под углом в девяносто градусов. Получившиеся опоры-косынки приваривают к швеллерам сверху или с внутренней стороны, тщательно следя за их горизонтальностью. В конечном итоге получается очень надежная металлическая лестница. Своими руками такую конструкцию сделать несколько сложнее, чем вариант на тетивах.
Существует также и другой способ установки опор под ступени. В этом случае на швеллера сверху привариваются стойки, высота которых равна высоте ступени. При монтаже пользуются уровнем, добиваясь строгой вертикальности элементов. Отдельно из уголка сваривается каркас под ступени. Получившиеся четырехугольные рамы с одной стороны привариваются к стойкам, а с другой — к швеллерам.Если один из швеллеров примыкает к стене, имеет смысл дополнительно прикрепить его к ней анкерами. После того как каркас будет полностью сварен, все его элементы необходимо покрыть грунтовкой и окрасить двумя слоями краски.
Из чего могут быть сделаны ступени
Металлические ступени для лестниц должны быть изготовлены из материала толщиной хотя бы в 3 мм. Лучше всего, если их поверхность при этом будет рифленой. Можно также накрыть такие ступеньки сверху антискользящим материалом. Для их крепления к опорам используются саморезы по металлу, закручивать которые нужно снизу.
Металлические ступеньки используются в жилых помещениях достаточно редко. Ведь материал это довольно-таки холодный. И ходить по нему, скажем, босиком будет не слишком приятно. Поэтому чаще всего в домах устанавливается металлическая лестница с деревянными ступенями. Крепится дерево к каркасу в этом случае также с использованием саморезов.
Как сделать поручни
Ограждение для металлической лестницы можно сделать с использованием арматурных прутков, трубок или металлопроката. К несущему швеллеру поручни могут быть прикреплены тремя способами: болтами, при помощи сварки или в виде целой конструкции. Для перил можно взять трубы диаметром 35–80 мм. Их приваривают к верхним концам предварительно закрепленных стоек. Для того чтобы поверхность перил была приятной на ощупь, их можно обтянуть пластиковой трубой, разрезав ее предварительно вдоль.
Как оформить готовую лестницу
После того как будет сварен каркас и установлены ступени и поручни, можно приступать к окончательному оформлению лестницы. При сварке элементов конструкции швы стоит располагать внутри. В этом случае они не будут мешать чистовой обшивке. Отделывают лестницу обычно деревом или гипсокартоном. При выборе материала руководствуются прежде всего общим стилевым решением интерьера.
Материал раскраивается в соответствии с конструктивными особенностями лестницы. Крепится обшивка на саморезы или шурупы таким образом, чтобы в местах стыков не оставалось щелей.
Металлическая лестница своими руками изготавливается без особенных сложностей. Но только в том случае, если вы обладаете основными навыками сварки. Неумелые действия могут привести к порче каркаса. В результате придется переделывать всю работу заново, либо лестница получится небезопасной в эксплуатации. В том случае, если вы не уверены в своих силах, имеет смысл все же потратиться, обратившись к специалистам.
fb.ru
Лестница металлическая на второй этаж своими руками чертежи
Лестница металлическая на второй этаж своими руками, чертежи и пошаговая инструкция ее сборки.
На данном примере, рассмотрим принцип построения конструкции, и ее преимущества:
• простора в изготовлении
• эксплуатационная долговечность
• хорошая несущая способность
• быстрота сборки
• малогабаритность и легковесность конструкции
• сварную лестницу можно сделать самому
Изготовление любой лестницы начинается с обмерных работ места ее установки и построения эскиза. Как это правильно сделать, подробно описано в статье нашего сайта: «Проектирование лестниц»
Наша конструкция будет крепиться снаружи здания, поэтому заранее, во время строительства здания, необходимо предусмотреть опорные элементы: квадратная труба; швеллеры; двутавры. Они должны выдерживать расчетную нагрузку.
Лестница металлическая на второй этаж состоит из следующих составных частей:
• ступени (1)
• металлическая тетива (2)
• площадка (3)
• балясины (4)
• поручень (5)
СТУПЕНИ
Сварены из металлического уголка 25х25х4 (мм) ГОСТ 8509-93
ПЛОЩАДКА
Сварены из металлического уголка 25х25х4 (мм)
ТЕТИВА, БАЛЯСИНЫ, ПОРУЧЕНЬ
Сварены из квадратной металлической трубы 25х25х2 (мм) ГОСТ 8639-82
Порядок сборки:
1. Размечаем на тетивах места установки ступеней.
2. Привариваем ступени к левой тетиве по линиям разметок.
3. Привариваем ступени к правой тетиве по линиям разметок.
Линии разметки ступеней на левой и правой тетиве имеют зеркальной отражение, они должны точно совпадать друг с другом.
4. Полученный ступенчатый марш, привариваем к опорному элементу на здании.
5. Площадку привариваем к опорным элементам на здании и к ступенчатому маршу.
6. Привариваем стойки (балясины).
7. Привариваем к стойкам поручень.
Нижняя часть лестница должна опираться не на грунт, а на фундаментную площадку, которую необходимо подготовить заранее.
8. Свободный конец поручня (на площадке) закрепим к стене здания.
9. Сгладим болгаркой с абразивным кругом сварные швы.
10. Нанесем защитный лакокрасочный слой (три в одном: обработка антикоррозионным покрытием; грунтовка; покраска) на сваренную конструкцию лестницы.
Даем время высохнуть краске, и все, лестница металлическая на второй этаж своими руками сделана, чертежи и эскизы отложим в сторону, может они нам, еще пригодятся.
